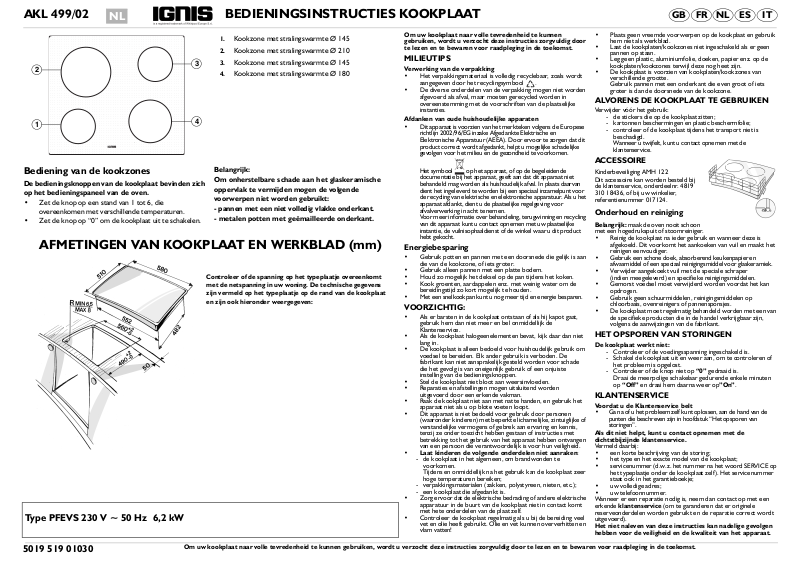

AKL 499/02 BEDIENINGSINSTRUCTIES KOOKPLAAT

NL

ITESNLFRGB

1. Kookzone met stralingswarmte Ø 145

2. Kookzone met stralingswarmte Ø 210

2

1

3

4

Bediening van de kookzones

De bedieningsknoppen van de kookplaat bevinden zich
op het bedieningspaneel van de oven.

• Zet de knop op een stand van 1 tot 6, die
overeenkomen met verschillende temperaturen.

• Zet de knop op “0” om de kookplaat uit te schakelen.

3. Kookzone met stralingswarmte Ø 145

4. Kookzone met stralingswarmte Ø 180

Belangrijk:
Om onherstelbare schade aan het glaskeramische

oppervlak te vermijden mogen de volgende
voorwerpen niet worden gebruikt:

- pannen met een niet volledig vlakke onderkant.

- metalen potten met geëmailleerde onderkant.

AFMETINGEN VAN KOOKPLAAT EN WERKBLAD (mm)

Controleer of de spanning op het typeplaatje overeenkomt
met de netspanning in uw woning. De technische gegevens
zijn vermeld op het typeplaatje op de rand van de kookplaat
en zijn ook hieronder weergegeven:

Type PFEVS 230 V ~ 50 Hz 6,2 kW

Om uw kookplaat naar volle tevredenheid te kunnen
gebruiken, wordt u verzocht deze instructies zorgvuldig door
te lezen en te bewaren voor raadpleging in de toekomst.

MILIEUTIPS

Verwerking van de verpakking

• Het verpakkingsmateriaal is volledig recyclebaar, zoals wordt
aangegeven door het recyclingsymbool .

• De diverse onderdelen van de verpakking mogen niet worden
afgevoerd als afval, maar moeten gerecycled worden in
overeenstemming met de voorschriften van de plaatselijke
instanties.

Afdanken van oude huishoudelijke apparaten

• Dit apparaat is voorzien van het merkteken volgens de Europese
richtlijn 2002/96/EG inzake Afgedankte Elektrische en
Elektronische Apparatuur (AEEA). Door ervoor te zorgen dat dit
product correct wordt afgedankt, helpt u mogelijke schadelijke
gevolgen voor het milieu en de gezondheid te voorkomen.

Het symbool op het apparaat, of op de begeleidende
documentatie bij het apparaat, geeft aan dat dit apparaat niet
behandeld mag worden als huishoudelijk afval. In plaats daarvan
dient het ingeleverd te worden bij een speciaal inzamelpunt voor
de recycling van elektrische en elektronische apparatuur. Als u het
apparaat afdankt, dient u de plaatselijke regelgeving voor
afvalverwerking in acht te nemen.
Voor meer informatie over behandeling, terugwinning en recycling
van dit apparaat kunt u contact opnemen met uw plaatselijke
instantie, de vuilnisophaaldienst of de winkel waar u dit product
hebt gekocht.

Energiebesparing

• Gebruik potten en pannen met een doorsnede die gelijk is aan
die van de kookzone, of iets groter.

• Gebruik alleen pannen met een platte bodem.

•Houd zo mogelijk het deksel op de pan tijdens het koken.

• Kook groenten, aardappelen enz. met weinig water om de
bereidingstijd zo kort mogelijk te houden.

• Met een snelkookpan kunt u nog meer tijd en energie besparen.

VOORZICHTIG:

• Als er barsten in de kookplaat ontstaan of als hij kapot gaat,
gebruik hem dan niet meer en bel onmiddellijk de
Klantenservice.

• Als de kookplaat halogeenelementen bevat, kijk daar dan niet
lang in.

• De kookplaat is alleen bedoeld voor huishoudelijk gebruik om
voedsel te bereiden. Elk ander gebruik is verboden. De
fabrikant kan niet aansprakelijk gesteld worden voor schade
die het gevolg is van oneigenlijk gebruik of een onjuiste
instelling van de bedieningsknoppen.

• Stel de kookplaat niet bloot aan weersinvloeden.

• Reparaties en afstellingen mogen uitsluitend worden
uitgevoerd door een erkende vakman.

• Raak de kookplaat niet aan met natte handen, en gebruik het
apparaat niet als u op blote voeten loopt.

• Dit apparaat is niet bedoeld voor gebruik door personen
(waaronder kinderen) met beperkte lichamelijke, zintuiglijke of
verstandelijke vermogens of gebrek aan ervaring en kennis,
tenzij ze onder toezicht hebben gestaan of instructies met
betrekking tot het gebruik van het apparaat hebben ontvangen
van een persoon die verantwoordelijk is voor hun veiligheid.

• Laat kinderen de volgende onderdelen niet aanraken:

- de kookplaat in het algemeen, om brandwonden te
voorkomen.
Tijdens en onmiddellijk na het gebruik kan de kookplaat zeer
hoge temperaturen bereiken;

- verpakkingsmaterialen (zakken, polystyreen, nieten, etc.);

- een kookplaat die afgedankt is.

• Zorg ervoor dat de elektrische bedrading of andere elektrische
apparatuur in de buurt van de kookplaat niet in contact komt
met hete onderdelen van de plaat zelf.

• Controleer de kookplaat regelmatig als u bij de bereiding veel
vet en olie heeft gebruikt. Olie en vet kunnen oververhitten en
vlam vatten!

• Plaats geen vreemde voorwerpen op de kookplaat en gebruik
hem niet als werkblad.

• Laat de kookplaten/kookzones niet ingeschakeld als er geen
pannen op staan.

• Leg geen plastic, aluminiumfolie, doeken, papier enz. op de
kookplaten/kookzones terwijl deze nog heet zijn.

• De kookplaat is voorzien van kookplaten/kookzones van
verschillende grootte.
Gebruik pannen met een onderkant die even groot of iets
groter is dan de doorsnede van de kookzone.

ALVORENS DE KOOKPLAAT TE GEBRUIKEN

Verwijder vóór het gebruik:

- de stickers die op de kookplaat zitten;

- kartonnen beschermingen en plastic beschermfolie;

- controleer of de kookplaat tijdens het transport niet is
beschadigd.
Wanneer u twijfelt, kunt u contact opnemen met de
klantenservice.

ACCESSOIRE

Kinderbeveiliging AMH 122
Dit accessoire kan worden besteld bij
de klantenservice, onderdeelnr. 4819

310 18436, of bij uw winkelier,
referentienummer 017124.

Onderhoud en reiniging

Belangrijk: maak de oven nooit schoon

met een hogedrukspuit of stoomreiniger.

• Reinig de kookplaat na ieder gebruik en wanneer deze is
afgekoeld. Dit voorkomt het aankoeken van vuil en maakt het
reinigen eenvoudiger.

• Gebruik een schone doek, absorberend keukenpapier en
afwasmiddel of een speciaal reinigingsmiddel voor glaskeramiek.

• Verwijder aangekoekt vuil met de speciale schraper
(indien meegeleverd) en specifieke reinigingsmiddelen.

• Gemorst voedsel moet verwijderd worden voordat het kan
opdrogen.

• Gebruik geen schuurmiddelen, reinigingsmiddelen op
chloorbasis, ovenreinigers of pannensponsjes.

• De kookplaat moet regelmatig behandeld worden met een van
de specifieke producten die in de handel verkrijgbaar zijn,
volgens de aanwijzingen van de fabrikant.

HET OPSPOREN VAN STORINGEN

De kookplaat werkt niet:

- Controleer of de voedingsspanning ingeschakeld is.

- Schakel de kookplaat uit en weer aan, om te controleren of
het probleem is opgelost.

- Controleer of de knop niet op “0” gedraaid is.
Draai de meerpolige schakelaar gedurende enkele minuten
op “Off” en draai hem daarna weer op”On”.

KLANTENSERVICE

Voordat u de Klantenservice belt

• Ga na of u het probleem zelf kunt oplossen, aan de hand van de
punten die beschreven zijn in hoofdstuk “Het opsporen van
storingen”.

Als dit niet helpt, kunt u contact opnemen met de
dichtstbijzijnde klantenservice.

Vermeld daarbij:

• een korte beschrijving van de storing;

• het type en het exacte model van de kookplaat;

• servicenummer (d.w.z. het nummer na het woord SERVICE op

het typeplaatje onder de kookplaat zelf). Het servicenummer
staat ook in het garantieboekje;

• uw volledige adres;

• uw telefoonnummer.

Wanneer er een reparatie nodig is, neem dan contact op met een
erkende klantenservice (om te garanderen dat er originele
reserveonderdelen worden gebruikt en de reparatie correct wordt
uitgevoerd).

Het niet naleven van deze instructies kan nadelige gevolgen
hebben voor de veiligheid en de kwaliteit van het apparaat.

5019 519 01030

Om uw kookplaat naar volle tevredenheid te kunnen gebruiken, wordt u verzocht deze instructies zorgvuldig door te lezen en te bewaren voor raadpleging in de toekomst.

INSTALLATIE

Aanbevelingen

Belangrijk: trek altijd eerst de stekker van de kookplaat uit
het stopcontact, voordat u met een willekeurige installatie- of
onderhoudswerkzaamheid begint.

• De elektrische aansluitingen moeten in orde worden gemaakt
voordat u het apparaat aansluit op het elektriciteitsnet.

• De installatie moet worden uitgevoerd door een
gekwalificeerde technicus en volgens de instructies van de
fabrikant en overeenkomstig de plaatselijk geldende
voorschriften.

• Pak de kookplaat uit en controleer of het apparaat niet
beschadigd is tijdens het transport. Wend u in geval van

twijfel tot uw dealer of tot de dichtstbijzijnde
Klantenservice.

Gereedmaking van het meubel voor inbouw van
de kookplaat

• Zaag het werkblad uit alvorens het apparaat te installeren.
Verwijder zorgvuldig alle schaafsel of zaagsel dat ervoor zou
kunnen zorgen dat het apparaat niet goed werkt.

Let op: Om de kookplaat te installeren op andere oppervlakken dan
hout (marmer, plastic, keramiek, steen, enz), dient u eraan te denken
de Klantenservice om bevestigingsplaten te vragen (afb. 6).

• De kookplaat moet worden ingebouwd in een werkblad met
een dikte van minstens 20 mm en maximaal 50 mm.

• Er mag niets tussen de kookplaat en de oven zitten
(bijv. bedrading, isolatiemateriaal, enz.).

• Een aangrenzende hoge kast moet op een afstand van minstens
100 mm tot de rand van de kookplaat worden geplaatst.

• Zaag een opening in het werkblad met de aangegeven
afmetingen.

• Wij adviseren de binnenranden van het werkblad af te dichten
met houtlijm of silicone.

• Breng de meegeleverde afdichting op zijn plaats aan, als deze
nog niet is aangebracht, nadat het oppervlak waar het moet
worden aangebracht grondig schoongemaakt is.

Glaskeramische kookplaat

Belangrijk: verwijder voor het installeren van de kookplaat
eerst de eventuele beschermfolie.

Zorg ervoor dat de opening in het werkblad wordt uitgezaagd
volgens de maten die worden opgegeven op de tekening, en let op
de toegestane toleranties.
De kookplaat mag niet in het werkblad geforceerd worden. Als u
probeert de glaskeramische kookplaat in de opening te forceren zou
hij kunnen barsten (zelfs in de toekomst)!

• Als het werkblad is vervaardigd van hout, gebruik dan de
bijgeleverde beugels, veerklemmen en schroeven.

• Plaats de 4 klemmen (A), als die nog niet zijn aangebracht,
rondom de lijst van de kookplaat in de al aanwezige sleuven,
zie afb. 1.

• Meet het midden van de verticale zijden van de cut-out volgens
afb. 2.

• Plaats het midden van de beugels (C) op het midden van de
eerder genoemde zijde.

• De bovenkant van de beugels moet zijn uitgelijnd met het
oppervlak van de kookplaat.

• Bevestig de kookplaat met de 4 bijgeleverde schroeven (B) in
de daarvoor bedoelde gaten.

• Plaats de kookplaat in het gemaakte gat, zodat de
veerklemmen (A) in de aanslagen van de beugels
(C afb. 4 en 5) blokkeren.

Elektrische aansluiting

• De aarding van het apparaat is wettelijk verplicht.

• De aansluiting op het elektriciteitsnet moet worden uitgevoerd
door een gekwalificeerd technicus, in overeenstemming met
de aanwijzingen van de fabrikant en met inachtneming van de
plaatselijke voorschriften.

• De installateur is verantwoordelijk voor een correcte
elektrische aansluiting en voor de naleving van de
veiligheidsvoorschriften.

• Na installatie van de oven mogen de elektrische componenten
niet langer toegankelijk zijn.

• Belangrijk: sluit de oven niet op de netvoeding aan voordat u
klaar bent met het verbinden van de oven met de kookplaat.

• Alvorens de oven (of kast) aan te sluiten op de netvoeding,
dient u te controleren of de kookplaat genoemd wordt in de
lijst in het meegeleverde productinformatieblad betreffende de
toegestane combinaties van ovens en kookplaten.

• Sluit de connectors van de kookplaat(G) aan op de connectors
van de oven (F) waarbij de kleuren en de uitlijning van de
geleiders van de behuizing, die zichtbaar zijn boven op de
connectors, met elkaar moeten overeenkomen.

• Maak de verbinding vervolgens door de connectors helemaal
naar binnen duwen, ervoor zorgend dat het lipje op zijn plaats
klikt.

• Draai de moer van de aardschroef (H) (afb. 8) op de
bovenkant van de oven los en steek de geel/groene aardkabel

erin, terwijl u de ring op zijn plaats laat. Draai de moer weer op
de schroef en haal hem zo ver mogelijk aan.

Belangrijk: als de aansluiting en de kleurcodes van de
kookplaatklemmen niet overeenstemmen met de gegevens in het
productinformatieblad betreffende de toegestane combinaties van
ovens/kookplaten, vraag dan de adapterkit met code AMC 873 aan
bij de klantenservice.

Verklaring van overeenstemming

• Deze kookplaat is geschikt voor direct contact met
levensmiddelen en voldoet aan het EEG (CE) voorschrift nr.
1935/2004.

• Deze kookplaat (klasse Y) is uitsluitend bestemd voor het
bereiden van levensmiddelen. Elk ander gebruik (zoals het
verwarmen van een ruimte) is oneigenlijk en gevaarlijk.

• Deze kookplaat is ontworpen, vervaardigd en op de markt
gebracht in overeenstemming met:

- De apparaten zijn ontworpen, vervaardigd en in de handel
gebracht in overeenstemming met de veiligheidsvoorschriften
van de “Laagspanningsrichtlijn” 2006/95/EG (die de richtlijn
73/23/EEG en latere amendementen vervangt);

- de beschermingsvoorschriften van de EG Richtlijn “EMC”
2004/108;

- de vereisten van de EEG Richtlijn 93/68.

De fabrikant behoudt zich het recht voor de specificaties van het
product zonder enige kennisgeving vooraf te wijzigen.

Afb. 1

Afb. 6

Afb. 8

Afb. 2

Afb. 3

Afb. 4

Afb. 5

Afb. 7
