Whirlpool AFB 6510, AFB 6600, AFG 4600 INSTALLATION [nl]

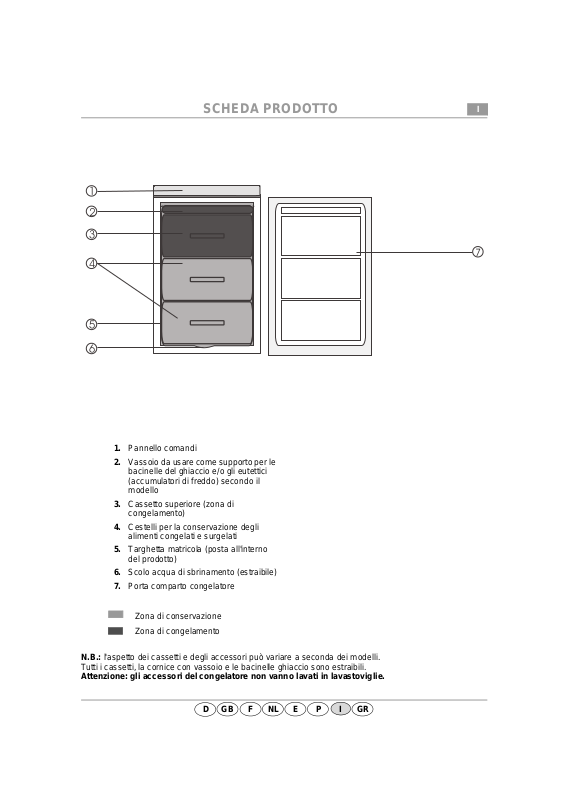

SCHEDA PRODOTTO
I
1. Pannello comandi
2. Vassoio da usare come supporto per le
bacinelle del ghiaccio e/o gli eutettici
(accumulatori di freddo) secondo il
modello
3. Cassetto superiore (zona di
congelamento)
4. Cestelli per la conservazione degli
alimenti congelati e surgelati
5. Targhetta matricola (posta all'interno
del prodotto)
6. Scolo acqua di sbrinamento (estraibile)
7. Porta comparto congelatore
Zona di conservazione
Zona di congelamento
N.B.: l'aspetto dei cassetti e degli accessori può variare a seconda dei modelli.
Tutti i cassetti, la cornice con vassoio e le bacinelle ghiaccio sono estraibili.
Attenzione: gli accessori del congelatore non vanno lavati in lavastoviglie.
GB F NL E P
D
I
GR
I
Il congelatore viene messo in funzione agendo sul gruppo termostato posto sulla cornice/
piano superiore.
Il congelatore funziona correttamente a temperatura ambiente tra +16°C e +32°C.
Elementi del pannello comandi
1. Manopola del termostrato (a seconda dei modelli)
Regolazione temperatura interna al congelatore
Termostato su Min: temperatura interna meno fredda
Termostato su Max: temperatura interna più fredda
Termostato su Off: spegnimento solo del comparto congelatore (il prodotto rimane ancora
collegato alla corrente elettrica).
Consigliamo di regolare il termostato sulla posizione Med.
Descrizione della segnalazione luminosa
1. Il pulsante del funzionamento "super" - congelamento veloce - determina l'accensione della spia gialla 2
3. La spia rossa indica allarme della temperatura interna del comparto congelatore.
4. La spia verde indica che il prodotto è collegato alla presa di corrente.
Segnalazione di allarme
Segnalazione Causa Soluzione
Allarme della
temperatura
N.B.: la temperatura ambiente, la frequenza di apertura della porta e la posizione dell'apparecchio possono
influenzare la temperatura interna del congelatore.
Le posizioni del termostato devono variare in funzione di questi fattori.
5019 603 33037
Si accende la spia rossa 3 La temperatura interna è
GB F NL E P
D
più alta di -12°C
I
GR
I
Premere il pulsante 1 e
non spegnere questa
funzione finchè la
temperatura non scende
sotto i - 12°C
(spegnimento spia rossa).
