Page 1

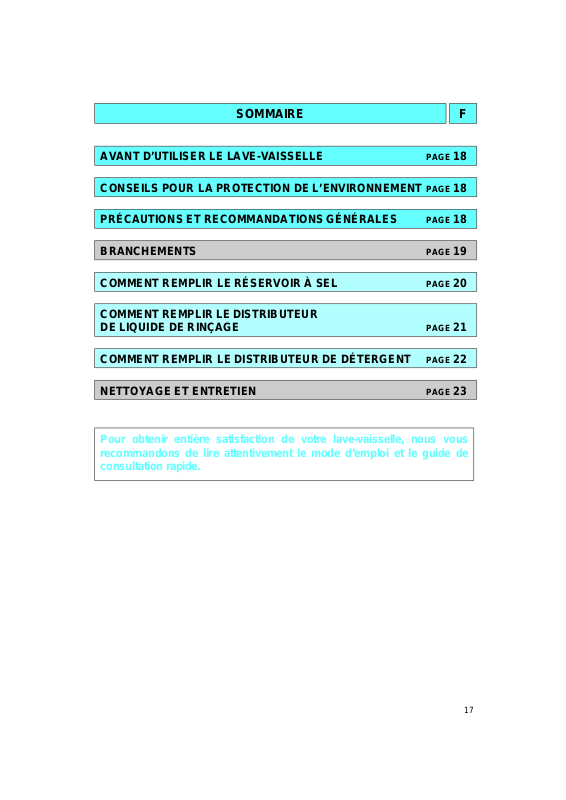

SOMMAIRE F
AVANT D’UTILISER LE LAVE-VAISSELLE
CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT
PRÉCAUTIONS ET RECOMMANDATIONS GÉNÉRALES
BRANCHEMENTS
COMMENT REMPLIR LE RÉSERVOIR À SEL
COMMENT REMPLIR LE DISTRIBUTEUR
DE LIQUIDE DE RINÇAGE
COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT
NETTOYAGE ET ENTRETIEN
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
PAGE
18
18
18
19
20
21
22
23
Pour obtenir entière satisfaction de votre lave-vaisselle, nous vous
recommandons de lire attentivement le mode d’emploi et le guide de
consultation rapide.
17
Page 2
AVANT D’UTILISER LE LAVE-VAISSELLE
1. Élimination de l’emballage et contrôles
Après avoir déballé l’appareil, vérifiez qu’il n’a
pas été endommagé pendant le transport et
que la porte ferme parfaitement. En cas de
doute, adressez-vous à un technicien qualifié
ou au Revendeur.
Les matériaux d’emballage (sachets en
•
plastique, etc...) doivent être tenus hors de
portée des enfants car ils constituent une
source potentielle de danger.
2. Branchements électriques et
raccordements hydrauliques
Les branchements au réseau hydraulique et
•
au réseau électrique doivent être effectués
par un technicien qualifié suivant les
instructions du constructeur et en respectant
les normes locales en vigueur en matière de
sécurité (voir également les instructions de
montage en annexe).
Le lave-vaisselle ne doit être utilisé qu’à des
fins domestiques.
CONSEILS POUR LA PROTECTION DE L’ENVIRONNEMENT
Si vous disposez de sources d’énergie
1. Emballage
Les matériaux d’emballage sont 100%
recyclables et portent le symbole de
recyclage .
2. Comment économiser l’énergie et l’eau
Ne rincez pas la vaisselle à l’eau courante.
•
Utilisez toujours le lave-vaisselle à pleine
•
charge ou, si vous n’avez rempli qu’un
panier, choisissez le programme de lavage
demi-charge (s’il est disponible).
•
alternatives telles que le chauffage à panneaux
solaires, les pompes à chaleur ou une installation
de chauffage central, raccordez le lave-vaisselle
à l’arrivée d’eau chaude (maximum 60° C).
Vérifiez que le tuyau d’arrivée d’eau est
approprié. Voir chapitre “Branchements” ci-après.
3. Mise au rebut
Le lave-vaisselle est fabriqué à partir de
matériaux recyclables. Pour la mise au
rebut, respectez les normes relatives à
l’élimination des déchets en vigueur dans le
pays d’installation.
PRÉCAUTIONS ET RECOMMANDATIONS GÉNÉRALES
1. Sécurité des enfants :
Ne laissez pas les enfants jouer avec le lavevaisselle.
Conservez le détergent, le liquide de rinçage
et le sel dans un endroit sec, hors de portée
des enfants.
2. Recommandations générales :
La porte ouverte ne peut porter que le panier à
vaisselle (chargé de vaisselle). N’utilisez pas
la porte comme base d’appui et ne vous
asseyez pas dessus :
pourrait basculer!
Ne versez aucun produit solvant dans la
cuve :
il y a danger d’explosion!
Utilisez exclusivement des détergents,
liquides de rinçage et sels régénérants
spécifiques pour lave-vaisselle.
Avant toute opération de nettoyage ou
•
d’entretien, éteignez l’appareil et fermez le
robinet d’eau.
18
le lave-vaisselle
Rendez l’appareil inutilisable en
sectionnant le câble d'alimentation avant
la mise au rebut.
En cas de panne, éteignez le lave-vaisselle
•
et fermez le robinet d’eau.
Lorsqu’il s’avère nécessaire de remplacer le
•
câble d’alimentation, utilisez un câble du même
type que vous trouverez auprès d’un centre
agréé du Service Après-Vente. Le câble devra
être remplacé par un technicien spécialisé.
À la fin du programme, éteignez le lave-
•
vaisselle et fermez le robinet d’eau.
3. Pour les appareils possédant un système
de Waterstop ou Hydro-sécurité (sécurité
hydraulique totale) uniquement :
Le tuyau d’alimentation d’eau et le boîtier en
plastique renferment des composants
électriques. Évitez de couper le tuyau et de
plonger le boîtier dans l’eau. Éteignez
immédiatement l’appareil si vous voyez que
le tuyau est endommagé.
Déclaration de conformité CE
Cet appareil a été conçu, construit et mis sur le
marché conformément aux Directives suivantes :
73/23/CEE
•
CEM 89/336/CEE
•
93/68/CEE
•
Capacité : 12 couverts
.
Page 3
BRANCHEMENTS
Ne mettez pas le lave-vaisselle en marche
s’il a été endommagé pendant le transport.
Adressez-vous au Service Après-Vente ou à
votre Revendeur.
(consultez les instructions de montage fournies
à part)
Alimentation et vidange de l’eau :
•
Respectez les normes en vigueur de la
société locale de distribution de l’eau
potable.
•
Assurez-vous que les tuyaux d’alimentation
et de vidange ne sont ni pliés ni tordus.
•
Si les tuyaux ne sont pas suffisamment
longs, adressez-vous au Service Après-
Vente ou à votre Revendeur.
•
Le tuyau d’alimentation doit être vissé à fond
sur le robinet d’eau pour assurer l’étanchéité
du raccordement.
•
La température de l’eau d’alimentation
dépend du modèle : tuyau d’alimentation
avec l’indication “25° C Maxi” : température
maximale 25° C.
Tous les autres modèles : température
maximale 60° C.
•
Lors de l’installation, assurez-vous que l’eau
de vidange peut s’écouler librement (si
nécessaire, retirez le pare-jet de l’évier).
•
Accrochez le tuyau de vidange au siphon à
l’aide d’un collier pour éviter qu’il ne glisse.
•
Pour les appareils équipés du système
Waterstop uniquement : si vous respectez
scrupuleusement les instructions pour le
raccordement, le système Waterstop est à
même de prévenir toute fuite d’eau qui
risquerait d’endommager votre habitation.
Branchement électrique :
•
Respectez les normes en vigueur de la
société locale de distribution d’énergie
électrique.
•
La tension d’alimentation est indiquée sur la
plaque signalétique située à l’intérieur de la
porte, côté droit.
•
La mise à la terre de l’appareil est obligatoire
aux termes de la loi.
•
N’utilisez ni rallonge, ni adaptateur multiple.
•
Avant toute opération d’entretien,
débranchez l’appareil.
•
Le câble d’alimentation ne peut être
remplacé que par un technicien qualifié.
• Pour l’Autriche :
série à un disjoncteur différentiel, assurezvous que ce dernier est sensible au courant
alternatif.
si l’appareil est relié en
19
Page 4
COMMENT REMPLIR LE RÉSERVOIR À SEL
Si la dureté de l’eau est égale ou supérieure à
1-2 (dureté moyenne), remplissez le réservoir de
sel régénérant avant d’utiliser le lave-vaisselle
pour la première fois (pour connaître le degré de
dureté de l’eau de votre zone, vous pouvez vous
adresser à la société de distribution d’eau
potable ou vérifier sur votre dernière quittance).
Si la dureté de l’eau ne correspond pas à la
position 3 du sélecteur (position à la livraison) ou
si la dureté de l’eau change :
Tournez le sélecteur sur la bonne position.
Réglez le degré de dureté de l’eau en tournant le
sélecteur (si présent) qui se trouve à l’intérieur de la
porte (en haut à gauche) à l’aide d’un tournevis.
Placez le bouton selon le tableau ci-dessous :
Classe de
dureté
1 douce 0 - 5 0 - 9 0
1 - 2 moyenne 6 - 10 10 - 18 1
2 moyenne 11 - 15 19 - 27 2
3 demi-dure 16 - 21 28 - 37 3
4 dure 22 - 28 38 - 50 4
4 très dure 29 - 35 51 - 63 5
4 extr. dure 36 - 60 64 - 107 6
Si la dureté de l’eau est égale à 1 (douce), n’utilisez
pas de sel.
Degrés
allemands
°dH
Comment remplir le réservoir à sel
Attention :
régénérant pour lave-vaisselle!
Ne remplissez pas le réservoir à sel avec des
substances non appropriées (par exemple
du détergent) pour ne pas risquer
d’endommager l’adoucisseur.
Dégagez le panier inférieur.
1.
Dévissez le couvercle en le tournant vers la
2.
gauche.
La première fois seulement : remplissez le
3.
réservoir d’eau à ras bord.
Remplissez le réservoir de sel à ras bord (à
4.
l’aide de l’entonnoir spécial) (la première fois,
1,5 kg mini et 2 kg maxi) et mélangez avec le
manche d’une cuillère.
Revissez le couvercle en le tournant vers la
5.
droite.
Introduisez le panier inférieur.
6.
Lorsque vous réapprovisionnez en sel
7.
régénérant, lancez immédiatement
programme de lavage afin d’éliminer les
restes de sel (le programme de rinçage
préliminaire n’est pas suffisant).
utilisez uniquement du sel
Degrés
français
°fH
Position
du
sélecteur
un
Indicateur du niveau de sel
Votre lave-vaisselle est équipé d’un indicateur
électrique ou d’un indicateur optique de niveau
du sel (en fonction du modèle).
Indicateur électrique :
Le voyant sur le bandeau de commande
s’allume lorsqu’il est nécessaire de remplir le
réservoir à sel.
Indicateur optique :
Quand le réservoir à sel est plein, le flotteur
apparaît à travers le regard du couvercle.
Le flotteur descend et disparaît lorsque le
réservoir à sel doit être rempli.
Contrôlez régulièrement le niveau de sel
régénérant.
20
Page 5
COMMENT REMPLIR LE DISTRIBUTEUR
DE LIQUIDE DE RINÇAGE
Le liquide de rinçage facilite le séchage de la
vaisselle en permettant à l’eau de s’écouler sans
y laisser aucune trace. Remplissez le
distributeur avant la première utilisation.
Comment remplir le distributeur de
liquide de rinçage :
Utilisez exclusivement du liquide de rinçage
pour lave-vaisselle.
1. Appuyez sur la touche A pour ouvrir le
couvercle (voir dessin).
2. Versez le liquide de rinçage dans l’ouverture
jusqu’au ras de la ligne en pointillés “max”
(100 ml env.).
Essuyez immédiatement le liquide qui aurait
débordé. Ceci évitera une formation
excessive de mousse, ce qui pourrait
compromettre le résultat du lavage.
3. Refermez le couvercle.
Par la suite, contrôlez régulièrement le
niveau du liquide de rinçage.
Comment régler la quantité de liquide de
rinçage :
Position à la livraison : position 4.
Si vous n’êtes pas satisfait du résultat du lavage
ou du séchage, vous pouvez modifier le réglage
de la dose de liquide de rinçage.
1. Appuyez sur la touche A pour ouvrir le
couvercle (voir dessin).
2. Présence de taches : réglez la quantité de
liquide de rinçage sur un chiffre plus bas
(1- 3) à l’aide d’une pièce de monnaie ou
autre.
La vaisselle n’est pas sèche : réglez la
quantité sur un chiffre plus élevé (5-6).
3. Refermez le couvercle.
Indicateur de niveau de liquide de rinçage :
Indicateur optique :
clair
= approvisionner en liquide de rinçage .
foncé
= liquide de rinçage en quantité suffisante .
Indicateur électrique supplémentaire (si
présent) :
Le voyant sur le bandeau de commande
s’allume lorsqu’il faut ajouter du liquide de
rinçage.
21
Page 6
COMMENT REMPLIR LE DISTRIBUTEUR DE DÉTERGENT
Pour verser le détergent, l’appareil dispose d’un
petit et d’un grand distributeur .
Pour éviter de polluer, n’utilisez jamais une
quantité de détergent supérieure à celle
indiquée. La quantité de produit nécessaire peut
varier selon les différentes marques.
Si vous utilisez des détergents en pastilles,
respectez les instructions fournies par leurs
fabricants.
Les détergents de la “nouvelle génération”
contiennent des enzymes qui permettent
d’obtenir de très bons résultats de lavage en
utilisant les programmes Bio. Ces programmes
sont également indiqués pour tous les autres
détergents pour lave-vaisselle.
Comment remplir le distributeur de détergent :
Utilisez exclusivement un détergent pour
lave-vaisselle.
Remplissez le distributeur juste avant de
commencer le lavage.
1. Appuyez sur la touche A pour ouvrir le
couvercle.
2. Remplissez de détergent.
Pour les programmes avec prélavage :
Versez 2/3 de la quantité de lessive
•
conseillée dans le grand
distributeur.
Versez 1/3 dans le petit distributeur
•
Petit
distributeur
.
Pour les programmes sans prélavage :
Versez la quantité totale de détergent dans
le grand distributeur. Si, sur le paquet, il est
recommandé de prévoir un dosage
supérieur à 45 ml (contenance maximum
du grand distributeur), versez le re st e de
détergent dans le petit dist rib ut eur.
Pour les programmes avec fonction
supplémentaire
disponible) :
3. Fermez le couvercle.
22
“Demi-charge”
utilisez moins de lessive.
Grand
distributeur
activée (si
Page 7
NETTOYAGE ET ENTRETIEN
Avant toute opération de nettoyage ou
d’entretien, éteignez l’appareil et fermez le
robinet d’eau.
Nettoyage de la carrosserie :
Pour nettoyer la carrosserie, utilisez un
chiffon légèrement humidifié et un détergent
neutre.
N’utilisez aucune substance abrasive.
Nettoyage de l’intérieur du lave-vaisselle :
Nettoyez régulièrement le joint et l’intérieur
de la porte avec un chiffon humide pour
enlever tout résidu éventuel d’aliments.
Bras d’aspersion supérieur :
1. Dévissez l’écrou (A, tournez vers la gauche)
et dégagez le bras d’aspersion en le tirant
vers le bas (B).
2. Rincez les gicleurs.
3. Pour remonter le bras d’aspersion, centrez-
le sur le support tournant et emboîtez-le.
4. Serrez l’écrou (tournez vers la droite).
Vérifiez que l’écrou est serré à fond (vous
devez entendre un déclic).
Le bras d’aspersion doit tourner librement.
Bras d’aspersion inférieur :
1. Poussez les deux clips qui fixent le bras
d’aspersion (C) vers l’intérieur et dégagez-le
en le tirant vers le haut (D).
2. Rincez les gicleurs.
3. Pour remonter le bras inférieur, centrez-le
sur le support du rotor et emboîtez-le.
4. Enfoncez le bras vers le bas jusqu’à ce qu’il
soit emboîté.
5. Contrôlez que les clips sont insérés
correctement dans leur logement (vous
devez entendre un déclic).
Le bras d’aspersion doit tourner librement.
Nettoyage des filtres :
1. Tournez à fond le filtre central à grandes
mailles vers la gauche et dégagez-le (E).
2. Tournez à fond le filtre fin et dégagez-le du
filtre central à grandes mailles (F) : faites
attention aux cavités sur la partie inférieure
du filtre.
3. Dégagez le filtre fin (G).
4. Nettoyez régulièrement tous les filtres en les
lavant à l’eau courante et vérifiez qu’il ne
reste aucune impureté à l’intérieur du lavevaisselle.
5. Remontage :
Introduisez et fixez le filtre f in da ns le f il tre
central à grandes mailles. (faites at t ent io n
aux cavités sur la partie inférieure du filtre).
Introduisez l’ensemble des filtres et fixez-le
en le tournant vers la droite. Assurez-vous
que les filtres sont installés correctement.
Il est important d’installer correctement
les filtres pour obtenir des résultats de
lavage satisfaisants.
23
Loading...
