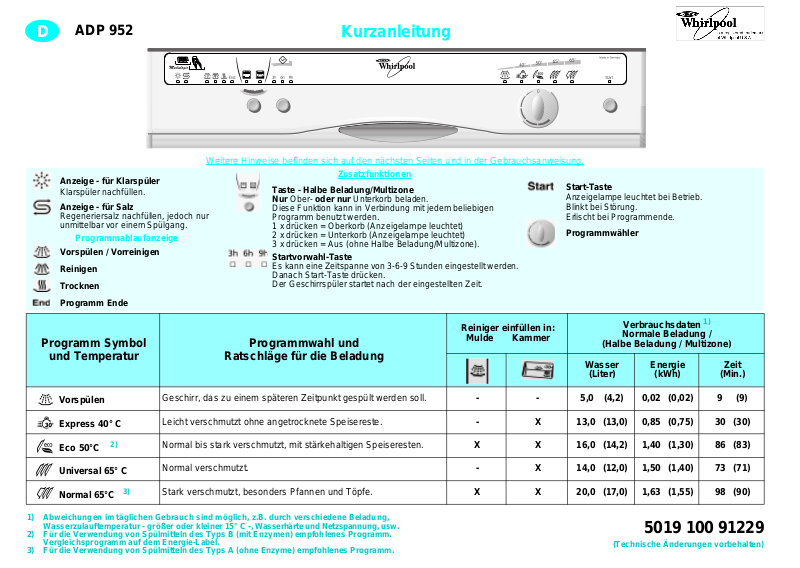

Page 1
D
ADP 952
Anzeige - für Klarspüler
Klarspüler nachfüllen.
Anzeige - für Salz
Regeneriersalz nachfüllen, jedoch nur
unmittelbar vor einem Spülgang.
Programmablaufanzeige
Vorspülen / Vorreinigen
Reinigen
Trocknen
Programm Ende
Programm Symbol
und Temperatur
Kurzanleitung
Weitere Hinweise befinden sich auf den nächsten Seiten und in der Gebrauchsanweisung.
Zusatzfunktionen
Taste - Halbe Beladung/Multizone
Ober-
Nur
Diese Funktion kann in Verbindung mit jedem beliebigen
Programm benutzt werden.
1 x drücken = Oberkorb (Anzeigelampe leuchtet)
2 x drücken = Unterkorb (Anzeigelampe leuchtet)
3 x drücken = Aus (ohne Halbe Beladung/Multizone).
Startvorwahl-Taste
Es kann eine Zeitspanne von 3-6-9 Stunden eingestellt werden.
Danach Start-Taste drücken.
Der Geschirrspüler startet nach der eingestellten Zeit.
oder nur
Unterkorb beladen.
Programmwahl und
Ratschläge für die Beladung
Reiniger einfüllen in:
Mulde Kammer
Start-Taste
Anzeigelampe leuchtet bei Betrieb.
Blinkt bei Störung.
Erlischt bei Programmende.
Programmwähler
Verbrauchsdaten
Normale Beladung /
(Halbe Beladung / Multizone)
Wasser
(Liter)
Energie
(kWh)
1)
Zeit
(Min.)
Vorspülen
Express 40° C
Eco 50°C
Universal 65° C
Normal 65°C
1) Abweichungen im täglichen Gebrauch sind möglich, z.B. durch verschiedene Beladung,
Wasserzulauftemperatur - größer oder kleiner 15° C -, Wasserhärte und Netzspannung, usw.
2) Für die Verwendung von Spülmitteln des Typs B (mit Enzymen) empfohlenes Programm.
Vergleichsprogramm au f dem Energie-Label.
3) Für die Verwendung von Spülmitteln des Typs A (ohne Enzyme) empfohlenes Programm.
2)
3)
Geschirr, das zu einem späteren Zeitpunkt gespült werden soll.
Leicht verschmutzt ohne angetrocknete Speisereste.
Normal bis stark verschmutzt, mit stärkehaltigen Speiseresten.
Normal verschmutzt.
Stark verschmutzt, besonders Pfannen und Töpfe.
- - 5,0 (4,2) 0,02 (0,02) 9 (9)
- X 13,0 (13,0) 0,85 (0,75) 30 (30)
X X 16,0 (14,2) 1,40 (1,30) 86 (83)
- X 14,0 (12,0) 1,50 (1,40) 73 (71)
X X 20,0 (17,0) 1,63 (1,55) 98 (90)
5019 100 91229
(Technische Änderungen vorbehalten)
Page 2
B
C
Benutzung des Geschirrspülers
1. Nach Beladung Ihres Geschirrspülers,
schließen Sie sorgfältig die Tür und
drehen Sie den Wasserhahn auf.
2. Der Geschirrspüler schaltet sich
automatisch ein, sobald der
Programmwähler gedreht wird.
Programmanzeigelampe leuchtet auf.
3. Durch Drehen des Programmwählers
das gewünschte Programm wählen.
Entsprechende Anzeigelampe
leuchtet auf.
(wenn vorhanden) wählen.
4. Programm durch Betätigung der
Start-Taste starten.
leuchtet auf.
Programmwählers führt jetzt nicht
mehr zu einer Änderung.
Hinweis:
Start-Taste merkt sich der Geschirrspüler
das zuletzt gewählte Programm. Sogar
nach einem Stromausfall bleibt diese
Einstellung erhalten.
Hinweis:
des Programmes arbeitet das Gerät
nach dem Wiedereinschalten an der
unterbrochenen Stelle weiter.
5. Das Programmende wird durch
Erlöschen der Anzeigelampe Start und
durch Aufleuchten (ca. 30 Min.) der
Anzeigelampe Ende (wenn
vorhanden)
Ggf. Zusatzfunktionen
Anzeigelampe
Das Betätigen des
Nach Drücken der
Möchten Sie das gewählte
Programm wechseln, halten Sie
die Start-Taste ca. 5 Sek. lang
gedrückt,
Start erlischt.
wählen und Start-Taste erneut
drücken.
Tür während dem Spülvorgang
nur wenn unbedingt erforderlich
vorsichtig öffnen. Heißer Dampf
kann austreten.
bis die Anzeigelampe
Programm neu
Beim Ausschalten während
angezeigt.
Eine
6. Erst nachdem die Anzeigelampe Start
erloschen ist, schalten Sie den
Geschirrspüler durch Drehen des
Programmwählers in die
Ausgangsposition aus.
Anzeigelampen erlöschen.
7. Öffnen Sie die Tür (Achtung:
Dampfaustritt). Beim Entladen des
Geschirrspülers mit dem Unterkorb
beginnen. Wasserhahn schließen.
Sämtliche
Oberkorb
B
Halbe Beladung / Multizone:
Wird nur der Oberkorb beladen,
Besteckkorb (B) im Oberkorb
positionieren.
Veränderung der Korbstellung:
(Der Oberkorb befindet sich bei Lieferung
des Geschirrspülers in oberer Stellung).
Korbstellung kann selbst mit Beladung
geändert werden.
Ober- und Unterkorb
• Niedriger: die
nach außen ziehen und Korb
vorsichtig absenken.
• Höher: die
Einrasten (Klicken) nach oben ziehen.
• Die beiden Korbseiten müssen
sich auf derselben Höhe befinden.
beiden
Geschirrhalter:
• Waagerechte Stellung:
Tassen und langstielige Gläser.
•
Senkrechte Stellung: Teller.
“Flex 3”: Multifunktionsablage
• Für z.B. lange Besteckteile (
mit Schneide nach unten
einlegen),
• Drei Positionen sind möglich (siehe
auch Seite 4 “Beladungshilfe”).
1. Zusammengeklappt am linken Rand.
2. Klappbar zur Korbmitte.
3. Nach links umklappbar.
Tassen und Gläser.
Gläserhalter:
Seitengriffe
beiden
Seitengriffe bis zum
Messer
Unterkorb
A
A
C
Halbe Beladung / Multizone:
Wird
sich, vor allem für Teller und Töpfe, die
Spülkraft.
Tellerhalter:
Besteckkorb:
Besteckkorb (
eingesetzt oder zum Platzsparen
entnommen werden.
der Unterkorb beladen, erhöht
nur
• (A) zum Platzsparen faltbar.
) kann wahlweise
B+C
• Im Oberkorb einsetzbar (B) bei
Funktion Halbe Beladung/Multizone.
Lesen Sie zusätzlich bitte sorgfältig die Gebrauchsanweisung.
Page 3
Tipps und Anregungen
• Geschirr so einordnen, dass es sich
nicht berührt. Große Geschirrteile in
Unterkorb, kleine in Oberkorb.
• Tassen in richtige Schräglage bringen,
damit Wasser gut ablaufen kann.
• Im Allgemeinen werden die Bestecke
mit den Griffen nach unten eingelegt.
Gegenstände, die zu Verletzungen
führen können, sollten jedoch mit den
Griffen nach oben einsortiert werden.
• Darauf achten, dass das Sprühwasser
alle Geschirrteile erreichen kann und
sich die Sprüharme frei drehen können.
Bitte beachten
• Reiniger einfüllen und Füllstände von
Klarspüler und Regeneriersalz
regelmäßig kontrollieren.
• Keine Gegenstände im Geschirrspüler
reinigen, die ungeeignet sind, z.B.
Holz, Aluminium, Kunststoffteile, Zinn,
Geschirr mit Dekor (ohne Glasur),
Silberbesteck.
• Kein flüssiges Fett (z.B. aus der
Friteuse) oder Kerzenwachs in den
Geschirrspüler geben.
• Bei Störungsmeldung oder Änderung
eines gestarteten Programmes
“Start”-Taste solange gedr ückt halten
(ca. 5 Sek.) bis die Anzeigelampe erlischt.
• Nach dem Auffüllen des
Regeneriersalzes
Spülprogramm starten, um
Salzrückstände zu entfernen (das
Programm Vorspülen ist nicht
ausreichend).
• Es kann vorkommen, dass die
Salz-Anzeigelampe (wenn vorhanden)
während des ersten Durchlaufs nach
dem Einfüllen von Regeneriersalz trotz
erfolgter Füllung aufleuchtet.
unverzüglich
ein
•Überprüfen Sie, bevor Sie ein
Spülprogramm starten, dass die
Sprüharme frei drehbar sind und nicht
durch überstehende Geschirrteile
behindert werden.
Ausschalten: Erst nach Erlöschen der
•
Anzeigelampe “Start”.
Beim Ausschalten während des
Programmes arbeitet das Gerät nach
dem Wiedereinschalten an der
unterbrochenen Stelle weiter und es lässt
sich kein neues Programm starten
Sollte Ihr Geschirrspüler nicht
ordnungsgemäß funktionieren,
überprüfen Sie bitte folgende Punkte,
bevor Sie den Kundendienst rufen:
Geschirrspüler läuft nicht:
• Stecker in Steckdose?
• Stromausfall?
• Geschirrspüler eingeschaltet?
• Start-Taste gedrückt?
• Startvorwahl eingestell t? (je nach Mode ll).
• Wasserhahn geöffnet?
• Wasserzulauf verschmutzt? Wenn ja,
Wasserhahn schließen, Zulaufschlauch
lösen, Verschmutzung aus Zulaufsieb
entfernen, Zulaufschlauch fest und dicht
mit Wasserhahn verbinden, Wasserhahn
öffnen.
• Siebsystem sauber? (Siehe
Gebrauchsanweisung Kapitel “Wartung
und Pflege”).
• Tür geschlossen?
• Liegt eine Störungsmeldung vor?
(Anzeigelampe Start blinkt).
Dann starten Sie das Programm erneut:
Start-Taste ca. 5 Sekunden lang gedrückt
halten, bis Anzeigelampe Start erlischt.
Programm neu wählen und Start-Taste
erneut drücken.
.
Erst einmal selbst prüfen
Geschirr nicht richtig sauber:
• Geschirr falsch einsortiert?
• Das Geschirr muss mit der Öffnung nach
unten einsortiert werden, besonders bei
großen Töpfen darauf achten.
• Alle Geschirrflächen müssen von den
Wasserstrahlen erreicht werden.
• Prüfen, ob Geschirr und Besteck richtig
platziert sind.
• Falsches Programm gewählt?
• Zu wenig oder zu viel Reiniger
zugegeben? (Bei geringwertigen
Reinigern kann das Spülergebnis
beeinträchtigt werden).
• Siebsystem verschmutzt oder nicht richtig
verrastet? (Siehe Gebrauchsanweisung
Kapitel “Wartung und Pflege”).
• Sprüharm blockiert oder Düsen
verschmutzt? (Siehe
Gebrauchsanweisung Kapitel “Wartung
und Pflege”).
• Unterer Sprüharm richtig montiert?
• Deckel von Salzbehälter
(Wasserenthärter) nicht verschlossen?
Beläge auf dem Geschirr:
• Wasserhärteschalter falsch eingestellt?
(Siehe Gebrauchsanweisung Kapitel
“Regeneriersalz einfüllen”).
• Kein Regeneriersalz in Salzbehälter?
(Siehe Gebrauchsanweisung Kapitel
“Regeneriersalz einfüllen”).
• Zu wenig Reiniger zugegeben? (Siehe
Gebrauchsanweisung Kapitel “Reiniger
einfüllen”).
Schlieren auf Gläsern und Besteck:
• Zuviel Klarspüler? (Siehe
Gebrauchsanweisung Kapitel “Klarspüler
einfüllen”).
Hinweis:
Es kommt vor, dass nach Bedienung
der Start-Taste ein interner Wasserzulauf
stattfindet und das Gerät abpumpt, bevor das
eigentliche Programm startet; dadurch wird der
Wasserenthärter regeneriert.
KUNDENDIENST
Sollte die Störung nach o.g. Kontrollen
weiterhin bestehen oder erneut auftreten,
schalten Sie das Gerät aus und schließen
Sie den Wasserhahn. Setzen Sie sich bitte
mit Ihrer Kundendienststelle in
Verbindung (siehe hierzu Garantieheft).
Geben Sie bitte folgendes an:
• Kurze Beschreibung der Störung.
• Gerätetyp und Modell.
• Die Service-Nummer (Zahl hinter
dem Wort Service auf dem
Aufkleber) an der rechten Kante
der Türinnenseite rechts bei
geöffneter Tür.
Ihre vollständige Anschrift und
•
Telefonnummer.
Lesen Sie zusätzlich bitte sorgfältig die Gebrauchsanweisung.
Page 4

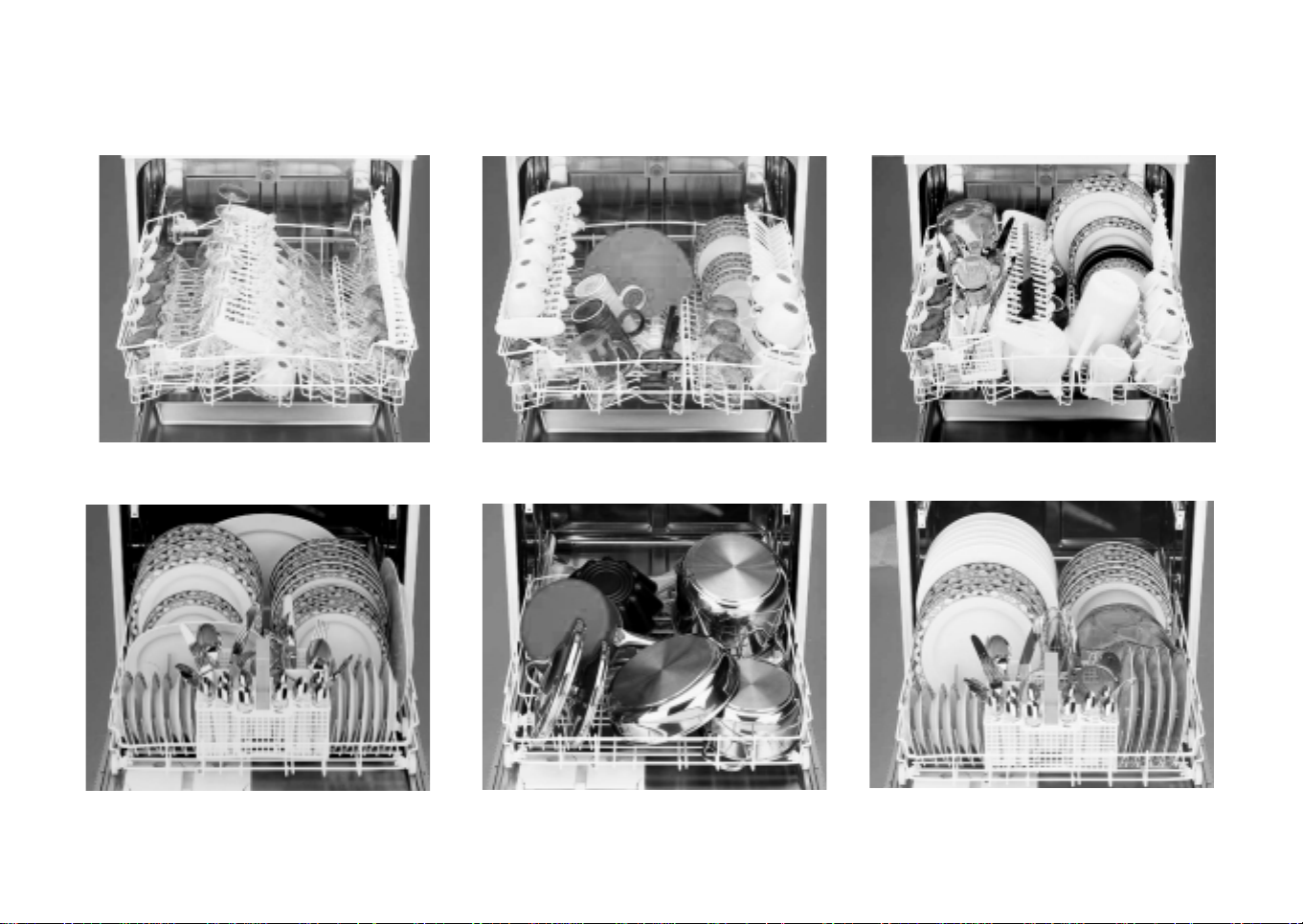

Beladungshilfe
OBERKORB
UNTERKORB
Je nach Modell sind Abweichungen in der Korbausstattung möglich (siehe hierzu Beschreibung “Ober- und Unterkorb”).
Halbe Beladung / Multizone
