Whirlpool ADP 81 ASC/SL PROGRAM CHART [nl]
e
a

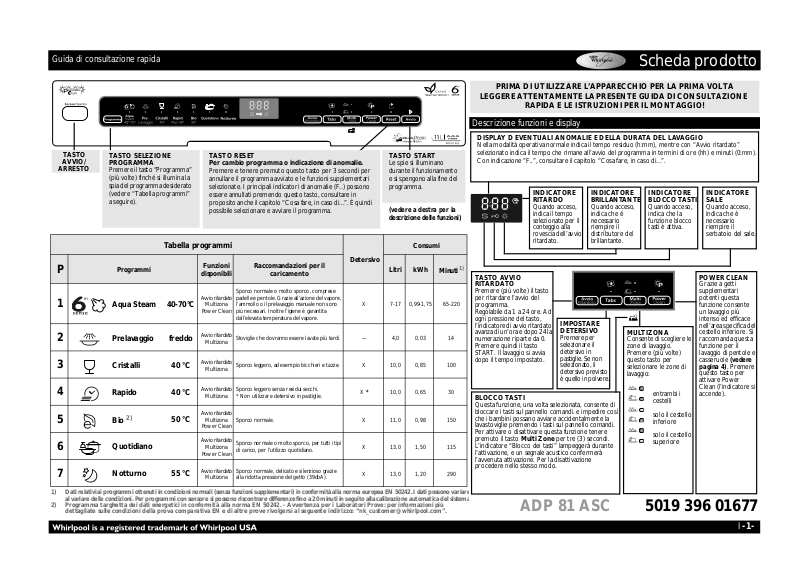

Guida di consultazione rapida
TASTO
AVVIO/
ARRESTO
P
1
2
3
4
5
6
7
1) Dati relativi ai programmi ottenuti in condizioni normali (senza funzioni supplementari) in conformità alla norma europea EN 50242. I dati possono variar
al variare delle condizioni. Per programmi con sensore si possono riscontrare differenze fino a 20 minuti in seguito alla calib razione automatica del sistem
2) Programma targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per i Laboratori Prove: per informazioni più
dettagliate sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo: “nk_customer@whirlpool.com”.
TASTO SELEZIONE
PROGRAMMA
Premere il tasto “Programma”
(più volte) finché si illumina la
spia del programma desiderato
(vedere “Tabella programmi”
a seguire).
Tabella programmi
Programmi
Aqua Steam 40-70°C
Prelavaggio freddo
Cristalli 40 °C
Rapido 40 °C
Bio
2)
50 °C
Quotidiano
Notturno 55 °C
TASTO RESET
Per cambio programma o indicazione di anomalie.
Premere e tenere premuto questo tasto per 3 secondi per
annullare il programma avviato e le funzioni supplementari
selezionate. I principali indicatori di anomalie (F..) possono
essere annullati premendo questo tasto, consultare in
proposito anche il capitolo “Cosa fare, in caso di...”. È quindi
possibile selezionare e avviare il programma.
Funzioni
disponibili
Avvio ritardato
Multizona
Power Clean
Avvio ritardato
Multizona
Avvio ritardato
Multizona
Avvio ritardato
Multizona
Avvio ritardato
Multizona
Power Clean
Avvio ritardato
Multizona
Power Clean
Avvio ritardato
Multizona
Raccomandazioni per il
caricamento
Sporco normale o molto sporco, comprese
padelle e pentole. Grazie all’azione del vapore,
l’ammollo o il prelavaggio manuale non sono
più necessari. Inoltre l’igiene è garantita
dall’elevata temperatura del vapore.
Stoviglie che dovranno essere lavate più tardi. — 4,0 0,03 14
Sporco leggero, ad esempio bicchieri e tazze. X 10,0 0,85 100
Sporco leggero senza residui secchi.
* Non utilizzare detersivo in pastiglie.
Sporco normale. X 11,0 0,98 150
Sporco normale o molto sporco, per tutti i tipi
di carico, per l’utilizzo quotidiano.
Sporco normale, delicato e s il e nzioso grazie
alla ridotta pressione del getto (39d bA ) .
TASTO START
Le spie si illuminano
durante il funzionamento
e si spengono alla fine del
programma.
(vedere a destra per la
descrizione delle funzioni)
Consumi
Detersivo
Litri kWh
X 7-17 0,99-1,75 65-220
*
X
10,0 0,65 30
X 13,0 1,50 115
X 13,0 1,20 290
Minuti
Scheda prodotto
PRIMA DI UTILIZZARE L’APPARECCHIO PER LA PRIMA VOLTA
LEGGERE ATTENTAMENTE LA PRESENTE GUIDA DI CONSULTAZIONE
RAPIDA E LE ISTRUZIONI PER IL MONTAGGIO!
Descrizione funzioni e display
DISPLAY D EVENTUALI ANOMALIE E DELLA DURATA DEL LAVAGGIO
Nella modalità operativa normale indica il tempo residuo (h:mm), mentre con “Avvio ritardato”
selezionato indica il tempo che rimane all’avvio del programma in termini di ore (hh) e minuti (0:mm).
Con indicazione “F..”, consultare il capitolo “Cosa fare, in caso di...”.
INDICATORE
RITARDO
Quando acceso,
indica il tempo
selezionato per il
conteggio alla
rovescia dell’avvio
ritardato.
1)
TASTO AVVIO
RITARDATO
Premere (più volte) il tasto
per ritardare l’avvio del
programma.
Regolabile da 1 a 24 ore. Ad
ogni pressione del tasto,
l’indicatore di avvio ritardato
avanza di un’ora e dopo 24 la
numerazione riparte da 0.
Premere quindi il tasto
START. Il lavaggio si avvia
dopo il tempo impostato.
BLOCCO TASTI
Questa funzione, una volta selezionata, consente di
bloccare i tasti sul pannello comandi. e impedire così
che i bambini possano avviare accidentalmente la
lavastoviglie premendo i tasti sul pannello comandi.
Per attivare o disattivare questa funzione tenere
premuto il tasto
L’indicatore “Blocco dei tasti” lampeggerà durante
l’attivazione, e un segnale acustico confermerà
l’avvenuta attivazione. Per la disattivazione
procedere nello stesso modo.
Multi Zone
IMPOSTARE
DETERSIVO
Premere per
selezionare il
detersivo in
pastiglie. Se non
selezionato, il
detersivo previsto
è quello in polvere.
per tre (3) secondi.
INDICATORE
BRILLANTANTE
Quando acceso,
indica che é
necessario
riempire il
distributore del
brillantante.
MULTIZONA
Consente di scegliere le
zone di lavaggio.
Premere (più volte)
questo tasto per
selezionare le zone di
lavaggio:
INDICATORE
BLOCCO TASTI
Quando acceso,
indica che la
funzione blocco
tasti è attiva.
entrambi i
cestelli
solo il cestello
inferiore
solo il cestello
superiore
INDICATORE
SALE
Quando acceso,
indica che è
necessario
riempire il
serbatoio del sale.
POWER CLEAN
Grazie a getti
supplementari
potenti questa
funzione consente
un lavaggio più
intenso ed efficace
nell’area specifica del
cestello inferiore. Si
raccomanda questa
funzione per il
lavaggio di pentole e
casseruole
pagina 4)
questo tasto per
attivare Power
Clean (l’indicatore si
accende).
5019 396 01677ADP 81 ASC
(vedere
. Premere
I
-1-
Come impostare il grado di durezza dell’acqua in modo tale da assicurare i migliori risultati di pulizia
*
prima del primo lavaggio
solo
Accendere l’apparecchio
- Selezionare il 2° programma “P2” - secondo la tabella dei programmi.
- Premere il tasto ST ART per almeno 5 secondi finché lampeggia la spia START.
- Il grado di durezza impostato viene indicato sul display (se presente) o il tasto START lampeggia.
- Ad ogni successiva pressione del tasto START l’impostazione aumenta e dopo aver raggiunto il valore 7 ricomincia da 1.
- L’apparecchio deve essere spento per memorizzare l’impostazione scelta.
durezza dell’acqua è cambiata
o se la
Primo utilizzo
1- serbatoio sale
2- distributore brillantante
3- distributore detersivo
4- cestelli
5,6,7,8- funzioni disponibili sul pannello
9- filtri
10- bracci aspersori
1.
Consultare l’Ente locale erogatore dell’acqua per sapere qual
grado di durezza dell’acqua
è il
Gradi
tedeschi °dH
0 - 5 0 - 9 0 - 6,3 Dolce 1
6 - 10 10 - 18 7 - 12,6 Media 2
11 - 15 19 - 27 13,3 - 18,9 Media 3
16 - 21 28 - 37 19,6 - 25,9 Medio-dura 4
22 - 28 38 - 50 26,6 - 35 Dura 5
29 - 35 51 - 63 35,7 - 44,1 Molto dura 6
36 - 60 64 - 107 44,8 - 74,9
Gradi
francesi °fH
Riempimento del serbatoio del sale -
1
...
Gradi
inglesi °eH
Estremamente
Eliminazione del calcare (non necessario se il livello di durezza dell’acqua è “dolce”!)
Indicatore ottico
(a seconda del
Durezza
dell’acqua
dura
modello).
Solo prima del primo lavaggio
riempire il serbatoio del sale di
acqua.
La spia del sale può rimanere accesa per la durata
di alcuni lavaggi, prima di spegnersi. Se la durezza
dell’acqua rientra nella categoria (dolce), non usare
il sale.
2.
...immettere
questo valore
nella lavapiatti
Il display mostra il
valore inserito
7
Suggerimenti per l’utilizzo del detersivo
Gel or polvere
(brillantante e sale)
fare riferimento alla
fase 1
(vedere “Controllo
quotidiano”)
necessario altro
riferimento alla
(vedere “Controllo
Riempire con il sale
(in nessun caso aggiungere detersivo!)
min. 1,5 kg
max. 2 kg
Indicatore del sale (a seconda del modello)
La spia sul pannello comandi si illumina quando È
NECESSARIO AGGIUNGERE SALE.
Pastiglie
se si rende
sale fare
fase 1
quotidiano”)
L’impostazione di fabbrica è per acqua medio
dura (il display mostra il numero “4”).
Se si utilizza detersivo in pastiglie, già di per
sé contenente sale, è comunque necessario
aggiungere altro sale. Le pastiglie non
addolciscono sufficientemente l’acqua.
Controllo quotidiano
Indicatore ottico
(a seconda del
modello).
Avvitare il tappo.
Rimuovere gli
eventuali residui
di sale attorno al
tappo.
chiaro: È
arancione:
OK.
NECESSARIO
AGGIUNGERE
SALE
I
-2-
Aggiunta di brillantante
(non necessario in casi si utilizzi detersivo in pastiglie). Come regolare la dose di brillantante
Controllo quotidiano
2
Indicatore del brillantante (a seconda del
modello)
Utilizzare solo brillantante per lavastoviglie. Se inavvertitamente si rovescia del brillantante, rimuoverlo immediatamente. In questo modo si evita un’ eccessiva formazione di schiuma che può causare un’anomalia
dell’apparecchio.
Se sono presenti striature: regolare la dose su una posizione inferiore (1-3). Se le stoviglie non sono perfettamente asciutte: regolare la dose su una posizione superiore (5-6). Le stoviglie in plastica si asciugano
con maggiore difficoltà e anche una regolazione su una posizione superiore non migliora la situazione.
I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata. Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente detersivi in polvere).
I detersivi con brillantante tendono a formare eccessiva schiuma.
Aggiunta di detersivo -
3
Indicatore
ottico B
Se necessario,
aprire il coperchio
(premere la leva)
La spia sul pannello comandi si illumina quando È NECESSARIO
AGGIUNGERE BRILLANTANTE.
Utilizzare solo detersivo per lavastoviglie in conformità alle istruzioni del fornitore
Aprire il coperchio A
(premere la leva).
Riempire il
distributore del
detersivo solo
prima di avviare il
programma di
lavaggio.
Aggiungere
brillantante
fino alla linea
di massimo
~100 ml
Pastiglie / gel / polvere
La quantità di brillantante può essere adattata al
detersivo utilizzato. Minore è la regolazione,
minore è la quantità di brillantante (regolazione di
fabbrica: posizione 4).
Premere la leva per aprire il coperchio Con una
moneta o simili ruotare la freccia nella posizione
desiderata. Richiudere il coperchio una volta
modificata la quantità di brillantante.
scuro: OK.
Utilizzare una pastiglia per un ciclo,
collocandola nel distributore del detersivo.
Possono essere utilizzati tutti i tipi di
pastiglie, per quelle di tipo 2 in 1 l’aggiunta di
sale è obbligatoria.
chiaro: È NECESSARIO
AGGIUNGERE
BRILLANTANTE
Uso quotidiano
I
-3-
