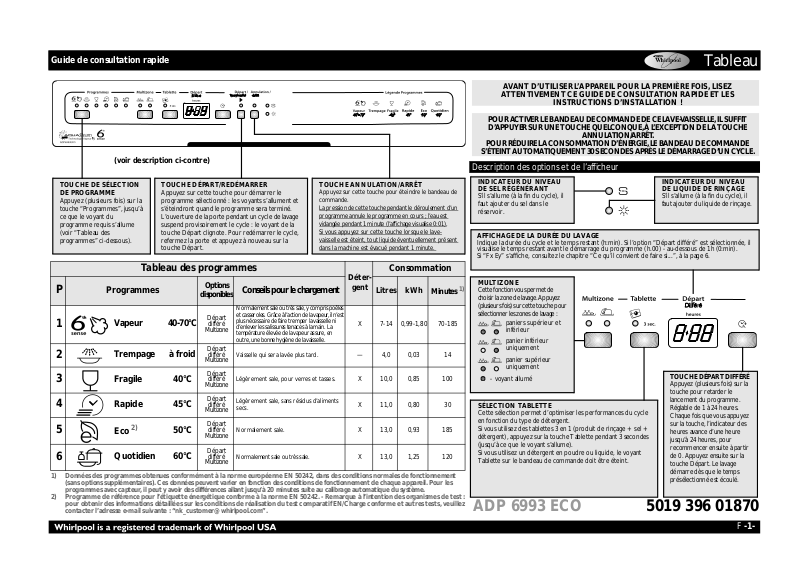

Guide de consultation rapide

Tableau

AVANT D’UTILISER L’APPAREIL POUR LA PREMIÈRE FOIS, LISEZ

ATTENTIVEMENT CE GUIDE DE CONSULTATION RAPIDE ET LES

INSTRUCTIONS D’INSTALLATION !

POURACTIVERLEBANDEAUDECOMMANDEDECELAVE-VAISSELLE,ILSUFFIT

D’APPUYERSURUNETOUCHEQUELCONQUE,ÀL’EXCEPTIONDELATOUCHE

ANNULATION/ARRÊT. POURRÉDUIRELACONSOMMATIOND’ÉNERGIE,LEBANDEAUDECOMMANDE

S’ÉTEINTAUTOMATIQUEMENT30SECONDESAPRÈSLEDÉMARRAGED’UNCYCLE.

(voir description ci-contre)

Description des options et de l’afficheur

TOUCHE DE SÉLECTION		TOUCHE DÉPART/REDÉMARRER		TOUCHE ANNULATION/ARRÊT
DE PROGRAMME		Appuyez sur cette touche pour démarrer le		Appuyez sur cette touche pour éteindre le bandeau de
Appuyez (plusieurs fois) sur la		programme sélectionné : les voyants s’allument et		commande.
touche “Programmes”, jusqu’à		s’éteindront quand le programme sera terminé.		La pression de cette touche pendant le déroulement d’un
ce que le voyant du		L’ouverture de la porte pendant un cycle de lavage		programme annule le programme en cours ; l’eau est
programme requis s’allume		suspend provisoirement le cycle : le voyant de la		vidangée pendant 1 minute (l’affichage visualise 0:01).
(voir “Tableau des		touche Départ clignote. Pour redémarrer le cycle,		Si vous appuyez sur cette touche lorsque le lave-
programmes” ci-dessous).		refermez la porte et appuyez à nouveau sur la		vaisselle est éteint, tout liquide éventuellement présent
		touche Départ.		dans la machine est évacué pendant 1 minute.

		Tableau des programmes				Déter-	Consommation
				Options
	P	Programmes			Conseilspourlechargement	gent	Litres	kWh	Minutes 1)
				disponibles
					Normalement sale ou très sale, y compris poêles
	1			Départ	et casseroles. Grâce à l’action de la vapeur, il n’est
		Vapeur	40-70°C		plus nécessaire de faire tremper la vaisselle ni	X	7-14	0,99-1,80	70-185
				différé
					d’enlever les salissures tenaces à la main. La
				Multizone	température élevée de la vapeur assure, en
					outre, une bonne hygiène de la vaisselle.

Départ

2 Trempage à froid différé Vaisselle qui sera lavée plus tard. — 4,0 0,03 14 Multizone

Départ

3 Fragile 40°C différé Légèrement sale, pour verres et tasses. X 10,0 0,85 100 Multizone

	4	Rapide	45°C	Départ	Légèrement sale, sans résidus d’aliments	X	11,0	0,80	30
				différé
					secs.
				Multizone
	5	Eco 2)	50°C	Départ		X	13,0	0,93	185
				différé	Normalement sale.
				Multizone

Départ

6 Quotidien 60°C différé Normalement sale ou très sale. X 13,0 1,25 120 Multizone

1)Données des programmes obtenues conformément à la norme européenne EN 50242, dans des conditions normales de fonctionnement (sans options supplémentaires). Ces données peuvent varier en fonction des conditions de fonctionnement de chaque appareil. Pour les programmes avec capteur, il peut y avoir des différences allant jusqu’à 20 minutes suite au calibrage automatique du système.

2)Programme de référence pour l’étiquette énergétique conforme à la norme EN 50242. - Remarque à l’intention des organismes de test : pour obtenir des informations détaillées sur les conditions de réalisation du test comparatif EN/Charge conforme et autres tests, veuillez contacter l’adresse e-mail suivante : “[e-mail]”.

INDICATEUR DU NIVEAU				INDICATEUR DU NIVEAU
DE SEL RÉGÉNÉRANT				DE LIQUIDE DE RINÇAGE
S’il s’allume (à la fin du cycle), il				S’il s’allume (à la fin du cycle), il
faut ajouter du sel dans le				faut ajouter du liquide de rinçage.
réservoir.

AFFICHAGE DE LA DURÉE DU LAVAGE

Indique la durée du cycle et le temps restant (h:min). Si l’option “Départ différé” est sélectionnée, il visualise le temps restant avant le démarrage du programme (h.00) - au-dessous de 1h (0:min).

Si “Fx Ey” s’affiche, consultez le chapitre “Ce qu’il convient de faire si...”, à la page 6.

MULTIZONE

Cette fonction vous permet de choisir la zone de lavage. Appuyez (plusieurs fois) sur cette touche pour sélectionner les zones de lavage :

paniers supérieur et inférieur

panier inférieur

uniquement

panier supérieur

uniquement

- voyant allumé

SÉLECTION TABLETTE

Cette sélection permet d’optimiser les performances du cycle en fonction du type de détergent.

Si vous utilisez des tablettes 3 en 1 (produit de rinçage + sel + détergent), appuyez sur la touche Tablette pendant 3 secondes (jusqu’à ce que le voyant s’allume).

Si vous utilisez un détergent en poudre ou liquide, le voyant Tablette sur le bandeau de commande doit être éteint.

TOUCHE DÉPART DIFFÉRÉ

Appuyez (plusieurs fois) sur la touche pour retarder le lancement du programme. Réglable de 1 à 24 heures. Chaque fois que vous appuyez sur la touche, l’indicateur des heures avance d’une heure jusqu’à 24 heures, pour recommencer ensuite à partir de 0. Appuyez ensuite sur la touche Départ. Le lavage démarre dès que le temps présélectionné est écoulé.

ADP 6993 ECO	5019 396 01870
	F -1-

Comment régler le degré de dureté de l’eau afin de toujours garantir un résultat de lavage optimal

Première utilisation

1- réservoir à sel

2- distributeur de liquide de rinçage

3- distributeur de détergent

4- paniers

5,6,7,8- fonctions disponibles sur le bandeau de commandes

9- filtres

10bras d’aspersion

La dureté de l’eau doit uniquement être réglée avant le premier lavage ou si son degré a changé

La dureté de l’eau est réglée en usine sur “Semi-dure” (valeur 4).

Même si vous utilisez des tablettes contenant du sel, il sera nécessaire d’ajouter du sel régénérant, car le pouvoir d’adoucissement de ces détergents est insuffisant en présence d’eau particulièrement dure.

-Appuyez simultanément sur les touches Programmes et ANNULATION/Arrêt pendant au moins 3 secondes.

-L’afficheur montre le réglage de la dureté de l’eau.

-Appuyez sur la touche Programmes pour augmenter le réglage. La valeur est comprise entre 1 et 7 (quand la valeur 7 est atteinte, la pression suivante de la touche renvoie à la valeur 1).

-Attendez 30 secondes (bandeau de commande éteint) ou appuyez sur la touche Départ/Redémarrer pour enregistrer la valeur.

	1. Contactez votre Compagnie de distribution de l’eau			2. Entrez cette valeur dans	Suggestions pour l’utilisation du détergent
	pour connaître le degré de dureté de l’eau.			votre machine
	Degrés		Degré de dureté de l’eau	La valeur réglée est visualisée	Gel ou poudre	Tablettes
					(liquide de rinçage
	français °fH			à l’écran
					et sel)
	0	- 9	Douce	1
	10	- 18	Moyenne	2
	19	- 27	Moyenne	3	passez à l’étape 1
	28	- 37	Semi-dure	4	(voir “Contrôle	si l’eau est DURE,
	38	- 50	Dure	5	quotidien”)	il faut utiliser
						davantage de sel
	51	- 63	Très dure	6
						(passez à l’étape 1,
	64	- 90	Extrêmement dure	7		“Contrôle quotidien”)

Avant le premier lavage, vous devez remplir le réservoir à sel indépendamment de la dureté de l’eau

(voir description ci-dessous, au point 1 “Contrôle quotidien”).

Remplissez le réservoir à sel - Le sel dissout le tartre (opération superflue si le niveau de dureté de l’eau est réglé sur “douce”!)				Contrôle quotidien
1	Indicateur				Vissez le bouchon.
	optique (selon				Éliminez les
	le modèle).				résidus de sel
	Dévissez le				autour du
	bouchon.				bouchon. Certains
					réservoirs à sel
					ont un indicateur
					de niveau intégré
					dans le bouchon
					(voir comment
	Remplissez le réservoir à sel d’eau lors		Ajoutez du sel (n’ajoutez jamais de		contrôler ci-
	de la première utilisation uniquement.		détergent !) 0,8 kg min./1 kg max.		dessous).
		(selon le modèle d’appareil)
	L’indicateur de niveau du sel régénérant ne	Indicateur du niveau de sel sur le bandeau de commande Indicateur du niveau de sel sur le bouchon du réservoir
	s’éteindra qu’au bout de plusieurs cycles de	Le voyant sur le bandeau de commande			clair : AJOUTEZ
	lavage. Si la dureté de l’eau est égale à 1	s’allume lorsqu’il est nécessaire de		vert : OK.
					DU SEL
	(douce), n’utilisez pas de sel régénérant.	REMPLIR LE RÉSERVOIR À SEL.

F -2-

Ajout de liquide de rinçage (pas nécessaire en cas d’utilisation de tablettes). Comment régler le dosage du liquide de rinçage

Contrôle quotidien

2	Indicateur		La quantité de liquide de rinçage
	optique		peut être adaptée au détergent
			utilisé. Plus le réglage est bas,
			plus la quantité de liquide de
			rinçage utilisée sera faible
	Au besoin,		(réglage d’usine : position 4).
	ouvrez le		Appuyez sur la touche pour
			ouvrir le couvercle B. À l’aide
	couvercle B	Versez le liquide
			d’une pièce de monnaie ou de
	(en appuyant	de rinçage	tout objet similaire, faites
	sur le bouton	jusqu’au repère	tourner la flèche dans la position
	correspondant).	maxi ~150 ml	souhaitée. Dès que vous avez

modifié la quantité de liquide de rinçage, refermez le couvercle.

(selon le modèle d’appareil)

Observez l’indicateur de niveau du liquide de rinçage dans le distributeur.

Indicateur du niveau de liquide de rinçage sur le bandeau de commande Indicateur du niveau de liquide de rinçage sur le distributeur

	Le voyant s’allume lorsqu’il est nécessaire d’AJOUTER	foncé : OK.	clair : AJOUTEZ DU LIQUIDE DE
	DU LIQUIDE DE RINÇAGE		RINÇAGE

Utilisez exclusivement du liquide de rinçage pour lave-vaisselle. Essuyez immédiatement le liquide qui aurait débordé. Ceci évitera la formation excessive de mousse susceptible de provoquer un mauvais fonctionnement de l’appareil.

Des rayures sont présentes sur la vaisselle : réglez le dosage du liquide de rinçage sur une position inférieure (1, 2 ou 3). La vaisselle n’est pas sèche : réglez la quantité sur un chiffre plus élevé (5 ou 6). La vaisselle en plastique sèche plus difficilement et un réglage sur une position supérieure ne modifiera pas le résultat.

Les détergents avec produit de rinçage ne seront efficaces qu’avec des programmes de longue durée. Avec les programmes de courte durée, il se peut que vous constatiez la présence de résidus de détergent sur la vaisselle (utilisez éventuellement des détergents en poudre). Les détergents avec produits de rinçage ont tendance à produire une quantité excessive de mousse.

Ajout de détergent - Utilisez uniquement des détergents spécifiques pour lave-vaisselle et conformez-vous aux instructions du fabricant

Usage quotidien

Ouvrez le couvercle A (appuyez sur le bouton correspondant).

3

Introduisez le détergent : tablette / liquide / poudre dans le compartiment le plus grand

Remplissez le distributeur de détergent juste avant de commencer le lavage.

Fermez le couvercle

en appuyant sur les nervures prévues à cet effet.

Utilisez une seule tablette par cycle ; placez-la dans le distributeur de détergent.

Tous les types de tablettes peuvent être utilisés ; cependant, pour les tablettes 2 en 1, il FAUT ajouter du sel.
