Whirlpool ADP 6940 Quick reference guide

Download

Page 1

Avant d’utiliser le lave-vaisselle pour la première fois, nous vo us conseillons

de lire les instructions de montage et d’utilisation!

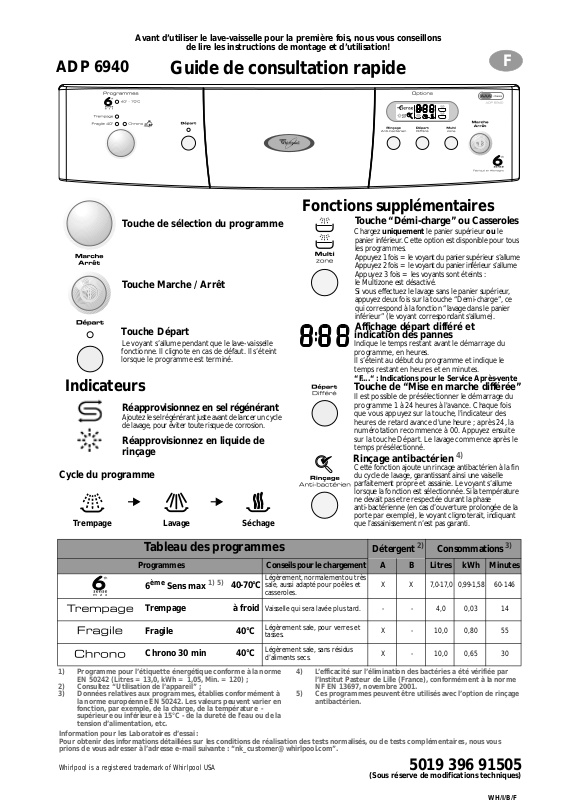

ADP 6940

Guide de consultation rapide

Touche de sélection du programme

Touche Marche / Arrêt

Touche Départ

Le voyant s’allume pendant que le lave-vaisselle fonctionne. Il clignote en cas de défaut. Il s’éteint lorsque le programme est terminé.

Indicateurs

Réapprovisionnez en sel régénérant

Ajoutez le sel régénérant juste avant de lancer un cycle de lavage, pour éviter toute risque de corrosion.

Réapprovisionnez en liquide de rinçage

Cycle du programme

Trempage Lavage Séchage

Fonctions supplémentaires

Touche “Démi-charge” ou Casseroles

Chargez

uniquement

panier inférieur . Cette option est disponible pour tous les programmes. Appuyez 1 fois = le voyant du panier supérieur s’allume Appuyez 2 fois = le voyant du panier inférieur s’allume Appuyez 3 fois = les voyants sont éteints : le Multizone est désactivé. Si vous effectuez le lavage sans le panier supérieur, appuyez deux fois sur la touche “Demi-charge”, ce qui correspond à la fonction “lavage dans le panier inférieur” (le voyant correspondant s'allume).

Affichage départ différé et indication des pannes

Indique le temps restant avant le démarrage du programme, en heures. Il s’éteint au début du programme et indique le temps restant en heures et en minutes.

“F....“ : Indications pour le Service Après-vente

Touche de “Mise en marche différée”

Il est possible de présélectionner le démarrage du programme 1 à 24 heures à l'avance. Chaque fois que vous appuyez sur la touche, l'indicateur des heures de retard avance d'une heure ; après 24, la numérotation recommence à 00. Appuyez ensuite sur la touche Départ. Le lavage commence après le temps présélectionné.

Rinçage antibactérien

Cette fonction ajoute un rincage antibactérien à la fin du cycle de lavage, garantissant ainsi une vaiselle parfaitement propre et assainie. Le voyant s’allume lorsque la fonction est sélectionnée. Si la température ne devait pas etre respectée durant la phase anti-bactérienne (en cas d’ouverture prolongée de la porte par exemple), le voyant clignoterait, indiquant que l’assainissement n’est pas garanti.

le panier supérieur ou le

Tableau des programmes

Programmes Conseils pour le chargement A B Litres kWh Minutes

ème

Sens max

1) 5)

40-70°C

Tre m p age à froid

Fragile 40°C

Chrono 30 min 40°C

1) Programme pour l’étiquette énergétique conforme à la norme EN 50242 (Litres = 13,0, kWh = 1,05, Min. = 120) ;

2) Consultez “Utilisation de l’appareil” ;

3) Données relatives aux programmes, établies conformément à la norme européenne EN 50242. Les valeurs peuvent varier en fonction, par exemple, de la charge, de la température supérieure ou inférieure à 15°C - de la dureté de l’eau ou de la tension d’alimentation, etc.

Information pour les Laboratoires d’essai : Pour obtenir des informations détaillées sur les conditions de réalisation des tests normalisés, ou de tests complémentaires, nous vous prions de vous adresser à l’adresse e-mail suivante : “[email protected]”.

Whirlpool is a registered trademark of Whirlpool USA

Légèrement, normalement ou très sale, aussi adapté pour poêles et casseroles.

Vaisselle qui sera lavée plus tard. - - 4,0 0,03 14

Légèrement sale, pour verres et tasses.

Légèrement sale, sans résidus d’aliments secs.

4) L’efficacité sur l’élimination des bactéries a été vérifiée par l’Institut Pasteur de Lille (France), conformément à la n orme NF EN 13697, novembre 2001.

5) Ces programmes peuvent être utilisés avec l’option de rinçage antibactérien.

Détergent2)Consommations

X X 7,0-17,0 0,99-1,58 60-146

X - 10,0 0,80 55

X - 10,0 0,65 30

(Sous réserve de modifications techniques)

5019 396 91505

WH/I/B/F

Page 2

Comment utiliser l’appareil

Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.

Allumez l’appareil

Remplissez le distributeur

de détergent

Contrôlez le niveau du

liquide de rinçage

Contrôlez le niveau du

sel régénérant

Chargez les paniers

Fermez la porte et ouvrez

le robinet d’eau

Sélectionnez le programme

A :

B :

MARCHE

/ ARRÊT.

ABC

Appuyez sur la touche

Compartiment À chaque cycle de lavage. Compartiment Uniquement pour les programmes

avec trempage (prélavage).

Indicateur mécanique C. Voyant sur le bandeau de commande (si présent).

Uniquement sur modèles avec adoucisseur.

Indicateur mécanique D. Voyant sur le bandeau de commande (si présent).

Consultez les instructions pour le chargement des paniers.

Le dernier programme sélectionné s’allume. Présélectionnez le programme souhaité (à l’aide de la touche correspondante ou du bouton). Le voyant correspondant s’allume.

Sélectionnez les

fonctions supplémentaires

Appuyez sur la

touche DÉPART

e lava

Cycle de

Éteignez l’appareil

Fermez le robinet d’eau,

déchargez les paniers

Si nécessaire (si présentes). Le voyant correspondant s’allume.

Le programme sélectionné est ainsi mémorisé (également en l’absence de courant).

Seulement lorsque le voyant DÉPART est éteint : appuyez sur la touche MARCHE /

Attention : au nuage de vapeur lorsque vous ouvrirez la porte !

Déchargez l’appareil en commençant par le panier inférieur.

ARRÊT

. Tous les voyants s’éteignent.

“Modifiez le programme en cours”

Appuyez sur la touche DÉPART pendant 2 sec. jusqu’à ce que le voyant Départ s’éteigne. Sélectionnez un autre programme et

appuyez de nouveau sur la touche DÉPART.

- N’ouvrez la porte qu’en cas de nécessité absolue (Attention : jet de vapeur chaude).

- Si vous éteignez l’appareil en cours de programme, lorsque vous le remettrez en marche, le programme redémarrera là où le cycle a été interrompu.

WH/II/B/F

Page 3

Indications relatives au chargement du lave-vaisselle

et à la configuration des paniers

en fonction du modèle de l’appareil

Panier supérieur :

Support pour vaisselle (A) :

En fonction de la position, pour ustensiles longs, tasses et plats de service, par exemple.

Stabilisateur de verres (B) :

Verres à pied.

Chargez les ustensiles longs (fourchettes à rôti, grands couteaux) en tournant leur partie pointue vers l’appareil.

Demi-charge (Multizone) :

Si vous chargez panier à couverts (C), s’il est présent, dans le panier supérieur.

Vous pouvez régler le panier en hauteur, même s’il est chargé :

Réglage inférieur :

Réglage supérieur :

Le panier doit être au même niveau des deux côtés.

Retrait du panier supérieur pour le lavage dans le panier inférieur d’assiettes ou de plats à four de grande dimension :

Soulevez les butées (E) qui bloquent le panier sur ses rails, à gauche et à droite, et extrayez le panier supérieur. Lorsque le panier supérieur est installé, les butées doivent toujours être fermés.

uniquement

le panier supérieur: disposez le

Tirez les du panier (D) vers l’extérieur et abaissez-le.

Tirez les du panier (D) vers le haut jusqu’à ce que le panier soit encastré (réglage d’usine).

deux

poignées

Arrêt

ouvert

Arrêt fermé

Panier inférieur :

Selon le modèle de l’appareil, des supports pour plats de service escamotables ou fixes sont présents (F).

Demi-charge (Multizone) :

Si vous chargez le panier inférieur : Lavage plus intensif surtout pour les plats de service et les casseroles.

Panier à couverts (G) :

Grille (H) pour la séparation des couverts.

Chargez les couverts avec lesquels vous pourriez vous blesser avec les pointes tournées vers le bas.

Introduisez uniquement des articles pouvant être lavés au lave-vaisselle. Ne lavez pas au lavevaisselle des objets dont le matériau n’est pas approprié, tel que le bois, l’aluminium, le plastique, l’étain, la vaisselle décorée (non émaillée), les couverts en argent.

uniquement

WH/III/F

Page 4

Ce qu’il convient de faire en cas de...

En cas de problème de fonctionnement, vérifiez les points suivants avant de vous adresser au Service Après-V ente (*consultez aussi le chapitre relatif au mode d’emploi).

Problème Cause Solution

L ’appareil ne fonctionne pas

La vaisselle n’est pas sèche

La vaisselle n’est pas tout à fait propre

Des résidus sous forme de grains de sable ou de granulés sont présents

Les éléments en plastique sont décolorés

Il y a des dépôts sur la vaisselle

•Éliminables • Des taches sont présentes sur la

• Non éliminables • L’eau n’est pas suffisamment douce car

Les verres sont opaques, ils ne brillent pas

Des taches de rouille sont présentes sur les couverts

Identification des pannes de l’appareil

Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis contactez le Service Après-Vente (voir sur la garantie).

Avant de contacter le Service Après-vente, munissez-vous des données suivantes :

• Le type de panne

• Type et modèle de l’appareil

• le numéro de Service, numéro indiqué sur l’étiquette signalétique adhésive du service après-vente qui se trouve à l’intérieur de la porte, sur la droite.

•L’eau n’arrive pas. • Ouvrez le robinet.

• L’appareil charge une quantité d’eau insuffisante

• Le courant est coupé. • Branchez la fiche dans la prise de courant.

• Démarrage du programme présélectionné.

• La quantité de produit de rinçage est insuffisante.

• Il reste de l’eau dans les parties creuses. • Chargez la vaisselle de manière à ce qu’elle soit inclinée.

• Le jet d’eau n’atteint pas toutes les surfaces de la vaisselle.

• La quantité de détergent est insuffisante.

• Le programme sélectionné ne convient pas. • Sélectionnez un programme de lavage plus intensif.

• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.

• Les gicleurs des bras d’aspersion sont bloqués.

• Le détergent ne convient pas/est périmé. • Utilisez un détergent de marque, de bonne qualit é.

• Les filtres sont encrassés. • Contrôlez régulièrement si les filtres sont propres/

• Les filtres ne sont pas installés correctement.

• Jus de tomate/carotte, ... • En fonction du matériau, utilisez un détergent ayant

vaisselle/les verres.

• Des taches/rayures sont présentes sur les verres.

• La vaisselle/les verres sont recouverts d’une couche de sel.

des traces de calcaire sont visibles sur la vaisselle.

• Ils ne peuvent pas être lavés au lavevaisselle.

• Ces couverts ne sont pas en acier inoxydable.

• Le voyant DÉPART clignote. • Assurez-vous que les filtres ne sont pas encrassés et

• Indicateur F... (si présent). • Contactez le Service Après-Vente.

• Nettoyez le filtre d’arrivée d’eau installé sur le robinet.

• Contrôlez que le tuyau d’alimentation n’est pas plié.

• Appuyez sur la touche DÉPART.

•Fermez la porte.

• Contrôlez le disjoncteur.

• éventuellement, réglez le démarrage du programme sur “0”.

• Augmentez le dosage *.

• Chargez la vaisselle de façon à ce que les différentes pièces ne se touchent pas. Les pièces de vaisselle aux surfaces creuses doivent être tournées vers le bas.

• Effectuez le dosage du détergent en vous conformant aux instructions du fabricant.

• Retirez les impuretés qui empêchent l’eau d’affluer *.

lavez-les au besoin *.

• Introduisez le filtre correctement et serrez-le *.

un pouvoir blanchissant plus puissant.

• Augmentez le dosage du liquide de rinçage *.

• Diminuez le dosage du liquide de rinçage *.

• Fermez correctement le couvercle du réservoir à sel *.

• Modifiez le réglage du sélecteur de dureté de l’eau, au besoin, réapprovisionnez en sel *.

• Utilisez des verres pouvant être lavés au lave-vaisselle.

• Utilisez des couverts appropriés.

que l’alimentation de l’eau n ’est p as coupée (nettoye z les filtres si nécessaire *). Redémarrez l e programme. Appuyez sur la touche DÉPART pendant 2 secondes, jusqu’à ce que le voyant DÉPART s’éteigne. Sélectionnez à nouveau le programme et appuyez une nouvelle fois sur la touche DÉPART.

WH/IV/F
