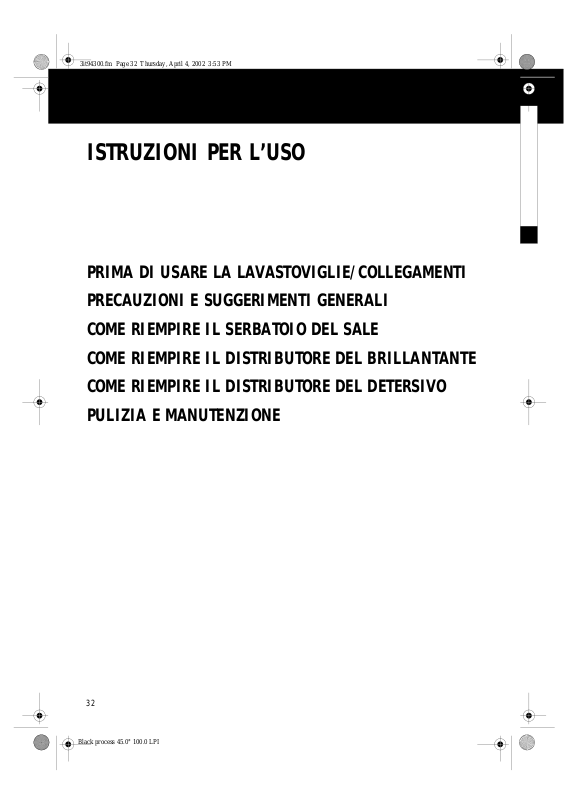

ISTRUZIONI PER L’USO
PRIMA DI USARE LA LAVASTOVIGLIE/COLLEGAMENTI
PRECAUZIONI E SUGGERIMENTI GENERALI
COME RIEMPIRE IL SERBATOIO DEL SALE
COME RIEMPIRE IL DISTRIBUTORE DEL BRILLANTANTE
COME RIEMPIRE IL DISTRIBUTORE DEL DETERSIVO
PULIZIA E MANUTENZIONE
32
Black process 45.0° 100.0 LPI
Page 2
3it94300.fm Page 33 Thursday, April 4, 2002 3:53 PM
PRIMA DI USARE LA LAVASTOVIGLIE/COLLEGAMENTI
1. Rimozione dell’imballaggio e verifiche:
Dopo aver tolto l’imballaggio, verificare che la
lavastoviglie non abbia subito danni durante il
trasporto e che la porta chiuda perfettamente. In
caso di dubbio, rivolgersi a personale
professionalmente qualificato o al rivenditore.
Il materiale d’imballaggio (sacchetti di plastica,
•
ecc.) deve essere tenuto fuori dalla portata dei
bambini in quanto potenziale fonte di pericolo.
2. Collegamenti elettrici e idraulici:
Tutti gli allacciamenti alla rete idrica ed elettrica
devono essere eseguiti da personale qualificato
sulla base delle istruzioni fornite d al costruttor e e
nel pieno rispetto delle norme di sicurezza locali
in vigore (si vedano anche le istruzioni per
l’installazione allegate).
Utilizzare la lavastoviglie solo a scopo dom estico e
per gli usi previsti.
Non azionare la lavastoviglie se sono presenti
danni causati dal trasporto. Rivolgersi al Servizio
Assistenza o al rivenditore.
(Osservare le istruzioni per l’installazione
fornite separatamente)
3. Alimentazione e scarico dell’acqua:
Osservare le norme vigenti emanate dall’Ente
•
erogatore dell’acqua potabile.
Pressione di alimentazione dell’acqua: 0,3 - 10 bar.
Assicurarsi che i tubi di alimentazione e scarico
•
acqua non presentino pieghe o strozzature.
Se la lunghezza dei tubi non è sufficiente,
•
rivolgersi al Servizio Assistenza o al rivenditore.
Il tubo di alimentazione deve essere collegato al
•
rubinetto dell’acqua in modo sicuro e
perfettamente a tenuta.
La temperatura dell’acqua di alimentazione
•
dipende dal modello. Tubo di alimentazione
con l’indicazione “25° C Max”: temperatura
massima 25° C.
Tutti gli altri modelli: temperatura massima 60°C.
Al momento dell’installazione, assicurarsi che
•
l’acqua di scarico possa defluire liberamente (se
necessario rimuovere anche la reticella situata nel
sifone del lavandino).
Fissare il tubo di scarico al sifone con una fascetta,
•
in modo che non possa staccarsi.
Solo per apparecchi provvisti del sistema di arresto
acqua: se vengono rispettate le istruzioni per il
collegamento, il sistema di arresto acqua è in
grado di prevenire fuoriuscite d’acqua che
potrebbero danneggiare la vostra abitazione.
4. Collegamento elettrico:
Osservare le norme vigenti emanate dall’ente
•
erogatore dell’energia elettrica.
La tensione di alimentazione è indicata sulla
•
targhetta situata sulla parte interna della porta sul
lato destro.
La messa a terra dell’apparecchio è prescritta dalla
•
legge.
Non utilizzare prolunghe o prese multiple.
•
Prima di qualsiasi operazione di manutenzione,
•
staccare la spina dalla presa di corrente.
Il cavo di alimentazione deve essere sostituito
•
soltanto da personale di assistenza tecnica
autorizzato.
• Per l’Austria:
serie un interruttore a corrente di guasto, questo
deve essere sensibile alla corrente pulsante.
se all’apparecchio viene collegato in
Black process 45.0° 100.0 LPI
33
Page 3
3it94300.fm Page 34 Thursday, April 4, 2002 3:53 PM
PRECAUZIONI E SUGGERIMENTI GENERALI
1. Imballaggio:
L’imballaggio è costitui to d a m ateriale riciclabile al
100% contrassegna to dal simbolo del rici clag gio.
2. Come risparmiare energia ed acqua:
Non risciacquare le stoviglie sotto acqua corrente.
•
Utilizzare sempre la lavastoviglie a pieno carico
•
oppure, se si è riempito solo un cestello,
selezionare il programma di lavaggio a mezzo
carico/Multizone (se disponibile).
Se sono a disposizione fonti energetiche
•
ecologiche, come, ad esempio, riscaldamento a
pannelli solari, pompe di calore o impianto di
riscaldamento centralizzato, collegare la
lavastoviglie alla conduttura dell’acqua calda fino
ad una temperatura massima di 60°C. Accertarsi
che il tubo di alimentazione dell’acqua sia di tipo
adeguato. Si veda il capitolo “Collegamenti” delle
presenti istruzioni.
3. Smaltimento:
Il prodotto è stato fabbricato con materiale
riciclabile.
Al momento della demolizione, procedere
seguendo le normative locali per lo smaltimento
dei rifiuti.
In ogni caso la lavastoviglie deve essere resa
inservibile tagliando il cavo di alimentazione.
4. Sicurezza per bambini:
Non permettere ai bambini di giocare con la
•
lavastoviglie.
Conservare il detersivo, il brillantante ed il sale
•
rigenerante in un luogo asciutto, fuori dalla
portata dei bambini.
5. Consigli generali:
La porta aperta può sostenere solo il carico del
•
cestello estratto, stoviglie comprese. Non
utilizzare la porta aperta come base di appoggio e
non sedersi né salire sulla stessa:
potrebbe capovolgersi!
Non usare solventi nel vano di lavaggio:
•
pericolo di esplosione!
Utilizzare esclusivamente detersivi, brillantanti e
•
sali rigeneranti specifici per lavastoviglie.
Prima di qualsiasi operazione di pulizia o di
•
manutenzione, spegnere l’apparecchio e chiudere il
rubinetto dell’acqua.
In caso di guasto, spegnere la lavastoviglie e
•
chiudere il rubinetto dell’acqua.
In caso di necessità, il cavo di collegamento alla
•
rete deve essere sostituito da un altro uguale
reperibile presso il Servizio Assistenza. Il cavo di
alimentazione deve essere sostituito soltanto da
personale qualificato.
A fine programma spegnere la lavastoviglie e
•
chiudere il rubinetto dell’acqua.
la lavastoviglie
6. Solo per gli apparecchi provvisti di sistema di
arresto acqua:
Nel tubo di alimentazione dell’acqua e nella
scatola di plastica sono presenti componenti
elettrici. Evitare quindi di tagliare il tubo e di
immergere la scatola in acqua.
In caso il tubo sia rovinato, spegnere
immediatamente l’apparecchio.
Dichiarazione di conformità CE:
Questo apparecchio è stato progettato, costruito e
venduto in conformità con le seguenti Direttive:
73/23/CEE
•
89/336/CEE
•
93/68/CEE
•
Capacità:
12 coperti.
34
Black process 45.0° 100.0 LPI
Page 4
3it94300.fm Page 35 Thursday, April 4, 2002 3:53 PM
COME RIEMPIRE IL SERBATOIO DEL SALE
A partire da una durezza dell’acqua 2-4, prima di utilizzare la
lavastoviglie per la prima volta, riempire il serbatoio del sale con circa
2 kg di sale rigenerante e aggiungere 1 l d’acqua (per conoscere il grado
di durezza dell’acqua nella vostra zona, potete rivolgervi all’Ente
erogatore dell’acqua potabile o verificare sull’ultima bolletta ricevuta).
Se la durezza dell’acqua non corrisponde alla posizione 3 del selettore
(impostazione di fabbrica) oppure se la durezza dell’acqua cambia:
Ruotare il selettore nella posizione corretta:
Impostare il grado di durezza dell’acqua ruotando il selettore posto
sulla parete interna sinistra della lavastoviglie utilizzando una moneta.
Posizionare il selettore in conformità con la tabella sotto riportata:
Grado di
durezza
1 dolce 0 - 6 0 - 11 0,0 - 1,1 0 - 7,5 1
2 media 7 - 13 12 - 23 1,2 - 2,3 8,8 - 16,3 2
3 media 14 - 20 24 - 36 2,4 - 3,6 17,5 - 25,0 3
4 dura 21 - 35 37 - 63 3,7 - 6,3 26,3 - 43,8 4
Gradi
tedeschi
°dH
Gradi
francesi
°fH
mmol/l Gradi Clarke
o gradi inglesi
°eH
Imposta-
zione
Come riempire il serbatoio del sale
Attenzione: utilizzare solo sale per lavastoviglie!
Non riempire il serbatoio del sale con sostanze non idonee, come
detersivi, che potrebbero danneggiare irrimediabilmente l’impianto di
dolcificazione.
Estrarre il cestello inferiore.
1.
Svitare il tappo ruotandolo verso sinistra.
2.
Solo per il primo utilizzo della lavastoviglie: riempire il serbatoio del
3.
sale con acqua fino al bordo (circa 1 l).
Riempire il serbatoio del sale fino al bordo con sale rigenerante
4.
(con l’apposito imbuto) (la prima volta min. 1,5 kg e
max. 2 kg) e mescolare con il manico di un cucchiaio.
Avvitare il tappo, ruotandolo verso destra.
5.
Inserire il cestello inferiore.
6.
Quando si aggiunge sale rigenerante, avviare
7.
immediatamente
un programma di lavaggio, onde eliminare la soluzione salina
fuoriuscita ed evitare la corrosione.
Indicatore del livello del sale
La lavastoviglie è dotata di un indicatore elettrico o di un indicatore
ottico del livello del sale (a seconda del modello).
Indicatore elettrico
La spia sul pannello dei comandi si illumina quando è necessario
riempire il serbatoio del sale.
Indicatore ottico
Quando il serbatoio del sale è sufficientemente pieno, il galleggiante
è ben visibile sulla finestrella del tappo.
Il galleggiante si abbassa e non è più visibile quando il serbatoio del
sale deve essere riempito.
Se la durezza dell’acqua rientra nella
categoria 1 (dolce), non usare il sale.
Black process 45.0° 100.0 LPI
35
Page 5
3it94300.fm Page 36 Thursday, April 4, 2002 3:53 PM
COME RIEMPIRE IL DISTRIBUTORE DEL BRILLANTANTE
Il brillantante facilita l’asciugatura delle stoviglie, facendo scivolare
l’acqua dalla loro superficie, così che non rimangano striature o
macchie. Prima di utilizzare la lavastoviglie per la prima volta,
riempire il distributore. Utilizzare solo brillantante per lavastoviglie.
Svitare il tappo ruotandolo verso sinistra.
1.
Riempire completamente il distributore con il brillantante.
2.
Se inavvertitamente si rovescia del brillantante, rimuoverlo
immediatamente! In questo modo si evita un’eccessiva formazione
di schiuma che può pregiudicare la riuscita del lavaggio.
Avvitare il tappo, ruotandolo verso destra.
3.
Successivamente, controllare con regolarità il livello del
brillantante.
Come regolare la dose di brillantante:
Regolazione di fabbrica: posizione 3.
Se non siete soddisfatti del risultato del lavaggio o dell’asciugatura,
potete modificare la regolazione della dose di brillantante.
Svitare il tappo ruotandolo verso sinistra.
1.
Se le stoviglie presentano delle striature: regolare la dose di
2.
brillantante su una posizione inferiore (1-3) utilizzando una
moneta o simili. Se le stoviglie non sono perfettamente asciutte:
regolare la dose su una posizione superiore (5-6).
Avvitare il tappo, ruotandolo verso destra.
3.
Indicatore del livello del brillantante:
Indicatore ottico:
chiaro
scuro
Indicatore elettrico (se presente):
La spia sul pannello comandi si illumina quando è necessario
aggiungere brillantante.
36
aggiungere brillantante
brillantante sufficiente.
Non utilizzare per rabboccare!
Black process 45.0° 100.0 LPI
Page 6
3it94300.fm Page 37 Thursday, April 4, 2002 3:53 PM
COME RIEMPIRE IL DISTRIBUTORE DEL DETERSIVO
Per il detersivo sono previsti un comparto piccolo e un comparto
grande.
Per evitare di inquinare, non utilizzare una quantità di detersivo
superiore a quella indicata. La dose di prodotto necessaria varia a
seconda delle diverse marche.
Se si utilizzano detersivi in pastiglie, attenersi scrupolosamente alle
istruzioni fornite dalla casa produttrice.
I detersivi della “nuova generazione” contengono enzimi che
consentono di ottenere i migliori risultati di lavaggio se si utilizzano
i programmi Bio. Questi programmi sono tuttavia indicati anche per
tutti gli altri detersivi per lavastoviglie.
Come riempire il distributore del detersivo:
Usare esclusivamente detersivi per lavastoviglie.
Riempire il distributore del detersivo solo prima di avviare il
programma di lavaggio.
Premere A per aprire il coperchio.
1.
Come riempire il distributore del detersivo:
2.
Programmi con prelavaggio:
Versare nel
-
detersivo raccomandata dal produttore.
Versare il restante terzo nel
-
Programmi senza prelavaggio:
Versare l’intera quantità di detersivo nel comparto grande
(B)
superiori a 45 ml (capacità massima del comparto grande),
versare il restante detersivo nel comparto piccolo
Chiudere il coperchio sino ad udire lo scatto.
3.
comparto grande (B)
. Se sulla confezione si consigliano dosi di detersivo
2/3 della quantità di
comparto piccolo (C)
.
(C)
.
PULIZIA E MANUTENZIONE
Prima di qualsiasi operazione di pulizia o di manutenzione, spegnere
l’apparecchio e chiudere il rubinetto dell’acqua.
C
A
B
Pulizia del mobile esterno:
Per pulire il mobile esterno, utilizzare un panno umido e detersivo
neutro.
Pulire il pannello comandi solo con un panno leggermente umido.
Non utilizzare abrasivi.
Pulizia dell’interno della lavastoviglie:
Pulire periodicamente la guarnizione della porta e l’interno della
porta con un panno umido per rimuovere eventuali residui di cibo.
Black process 45.0° 100.0 LPI
37
Page 7
3it94300.fm Page 38 Thursday, April 4, 2002 3:53 PM
Braccio aspersore superiore:
Estrarre il cestello superiore.
1.
Svitare il dado (ruotandolo verso sinistra) ed estrarre il braccio
2.
aspersore tirandolo verso il basso).
Sciacquare gli ugelli.
3.
Per rimontare il braccio aspersore, centrarlo, stringere il dado
4.
(ruotandolo verso destra), facendo attenzione a non piegarlo.
Il dado deve essere serrato correttamente sino ad udire lo scatto!
Il braccio aspersore deve girare liberamente.
Braccio aspersore inferiore:
Estrarre il cestello inferiore.
1.
Sbloccare i fermi ed estrarre il braccio aspersore tirandolo verso
2.
l’alto.
Sciacquare gli ugelli.
3.
Per rimontare il braccio aspersore, centrarlo, facendo attenzione a
4.
non piegarlo.
Il dado deve essere serrato correttamente sino ad udire lo scatto!
Il braccio aspersore deve girare liberamente.
Pulizia dei filtri
Ruotare il filtro centrale verso sinistra (direzione della freccia) ed
1.
estrarlo.
Rimuovere il microfiltro da quello centrale sganciando i fermi.
2.
Estrarre il microfiltro tirandolo verso l’alto.
3.
Pulire tutti i filtri lavandoli sotto acqua corrente,
4.
non piegare il filtro centrale a maglia stretta. Verificare che non
rimangano delle impurità all’interno della lavastoviglie!
Per rimontare:
inserire il microfiltro in quello centrale (F).
Inserire il filtro a maglia stretta.
Assicurarsi che le tacche coincidano.
Inserire il microfiltro (G) nel gruppo filtro centrale (H) e serrare
ruotando in senso orario.
Il corretto inserimento dei filtri è importante per ottenere
buoni risultati di lavaggio!
avendo cura di
F
G
38
Black process 45.0° 100.0 LPI
H
Page 8
3it94300.fm Page 39 Thursday, April 4, 2002 3:53 PM
Black process 45.0° 100.0 LPI
Page 9
3it94300.fm Page 40 Thursday, April 4, 2002 3:53 PM
5019 396 94300
Black process 45.0° 100.0 LPI
Ecological Paper
Printed in Italy
GB F NL ID
1/0402
Loading...
