Page 1
Wij raden u aan voor het gebruik van de afwasmachine de montage- en gebruiksaanwijzingen te lezen!

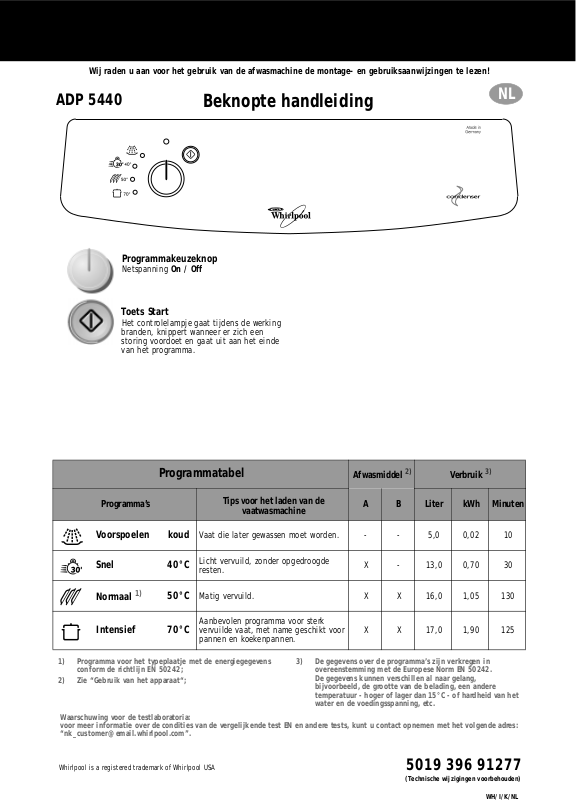

ADP 5440
Beknopte handleiding
Programmakeuzeknop
Netspanning
Toets Start
Het controlelampje gaat tijdens de werking
branden, knippert wanneer er zich een
storing voordoet en gaat uit aan het einde
van het programma.
On / Off
NL
Programmatabel
Programma’s
Voorspoelen koud
Snel 40°C
1)
Normaal
50°C
Intensief 70°C
1) Programma voor het typeplaatje met de energiegegevens
conform de richtlijn EN 50242;
2) Zie “Gebruik van het apparaat“;
Waarschuwing voor de testlaboratoria:
voor meer informatie over de condities van de vergelijkende test EN en andere tests, kunt u contact opnemen met het volgende ad res:
“[email protected]”.
Whirlpool is a registered trademark of Whirlpool USA
Tips voor het laden van de
vaatwasmachine
Vaat die later gewassen moet worden. - - 5,0 0,02 10
Licht vervuild, zonder opgedroo gde
resten.
Matig vervuild. X X 16,0 1,05 130
Aanbevolen programma voor sterk
vervuilde vaat, met name geschikt voor
pannen en koekenpannen.
3) De gegevens over de programma’s zijn verkregen in
overeenstemming met de Europese Norm EN 50242.
De gegevens kunnen verschillen al naar gelang,
bijvoorbeeld, de grootte van de belading, een andere
temperatuur - hoger of lager dan 15°C - of hardheid van het
water en de voedingsspanning, etc.
Afwasmiddel
A B Liter kWh Minuten
X - 13,0 0,70 30
X X 17,0 1,90 125
2)
Verbruik
5019 396 91277
(Technische wijzigingen voorbehouden)
3)
WH/I/K/NL
Page 2
Zie voor nadere details de afzonderlijke hoofdstukken van de gebruiksaanwijzing.
Inschakelen van het apparaat
Het doseerbakje van het
afwasmiddel vullen
Gebruik van het apparaat
Het apparaat schakelt automatisch in door aan de progra mmakeuzeknop te
draaien (als de knop naar beneden getrokken kan worden moet u h em eerst
naar buiten laten komen door hem in te drukken).
Groot vak A:
Bij elk wasprogramma.
Klein vakje B:
Alleen voor programma's met
voorspoelen.
AB
C
Controleer het
spoelglansmiddel
Controleer het
regenereerzout
Vul de korven
Sluit de deur, draai
de waterkraan open
Selecteer het programma
Selecteer de
extra functies
Druk op de toets START
Mechanische indicator C.
Elektrisch controlelampje op het bedieningspaneel (indien aanwezig).
Alleen als een onthardingssysteem
aanwezig is.
Mechanische indicator D. Elektrische
indicator op het bedieningspaneel
(indien aanwezig).
Zie de instructies voor het laden van de vaatwasmachine.
Stel het gewenste programma in.
Het bijbehorende controlelampje gaat branden.
Als dat nodig is (indien aanwezig).
Het bijbehorende controlelampje gaat branden.
Het geselecteerde programma
wordt vervolgens in het
geheugen opgeslagen (ook
wanneer de stroom ontbreekt).
“Programma wijzigen”
Houd de toets START 2 sec. ingedrukt
totdat het controlelampje Start gedoofd is;
Selecteer opnieuw een programma en
druk nogmaals op de toets START.
Wasprogramma
Schakel het apparaat uit
Draai de waterkraan dicht,
laad de korven uit
- Open de deur alleen als dat noodzakelijk
is (let op: er kan stoom uit komen).
- Indien het apparaat nog voor de
benodigde tijd uitgeschakeld wordt en
vervolgens opnieuw gestart wordt, zal
het programma verder gaan waar het
onderbroken was.
Alleen nadat de toets START is uitgegaan: breng de knop in de
uitgetrokken stand (als de knop naar beneden getrokken kan worden,
moet u hem eerst indrukken).
Waarschuwing: bij het openen van de deur komt er stoom uit het
apparaat!
Laad het apparaat uit door met de onderste korf te beginnen.
WH/II/K/NL
Page 3
Aanwijzingen voor het laden van de afwasmachine
en de bij de korven geleverde accessoires
Bovenste korf:
Multifunctionele steun (A):
Afhankelijk van de positie,
bijvoorbeeld lang
keukengereedschap, kopjes, glazen.
Er zijn drie posities mogelijk.
Vaatrekken (B):
Afhankelijk van de positie,
bijvoorbeeld borden, kopjes en
glazen op voet.
Draaibaar glazenrek (C):
Afhankelijk van de positie, bijvoorbeeld
kleine glazen of glazen op voet.
Halve belading:
Vul alleen de bovenste korf.
Plaats de bestekkorf (D) in de
bovenste korf.
Instelling van de verticale
hoogte van de korf
wanneer hij beladen is):
• Onderste instelling: trek de twee
handgrepen van de korf (E) naar
buiten en laat de korf zakken.
• Bovenste instelling: trek de
twee handgrepen (E) naar
boven totdat de korf vastklikt
(Fabrieksinstelling).
De zijkanten van de korf moeten
zich op dezelfde hoogte bevinden.
1)
2)
(ook
afhankelijk van het model van het apparaat
Onderste korf:
Afhankelijk van het model van het
apparaat met kantelende of vaste
steunen voor borden (F).
Halve belading:
Vul alleen de onderste korf.
Groter afwasvermogen, bijvoorbeeld
voor borden en pannen.
Bestekkorf (G) of (H):
Enkele modellen zijn voorzien van
een roosterelement (I) dat op de
bestekkorf kan worden geplaatst
om het bestek gescheiden te
houden. Bestekkorf (D) alleen voor
de apparaten met halve belading.
Zet bestek waaraan u zich zou
kunnen verwonden in de bestekkorf,
met het handvat omhoog.
Gebruik uitsluitend vaatwerk dat geschikt is voor afwasmachines. Was geen vaat af in de afwasmachine die daar niet geschikt voor is,
zoals bijvoorbeeld voorwerpen van hout, aluminium, plastic keukengerei, tin, gedecoreerd servies (niet geglazuurd), zilveren bestek.
Verkrijgbaar bij de verkoper:
1)
Multifunctionele steun (A) - N. Serie AMH 369.
2)
Draaibaar glazenrek (C) - N. Serie WGH 1000.
WH/III/NL
Page 4
Wat moet u in de volgende gevallen doen...
Mocht het apparaat storingen in de werking vertonen, dan wordt u verzocht de volgende punten na te ga an, alvorens
contact op te nemen met de Servicedienst (* zie ook het bijbehorende hoofdstuk in de gebruiksaanwijzing).
Wat is er aan de hand Oorzaak Oplossing
Het apparaat
functioneert niet
Als de vaat niet
helemaal droog is
Als de vaat niet perfect
schoon is
Zanderige en korrelige
resten
De plastic delen
verkleuren
• Er wordt geen water aangevoerd. • De waterkraan opendraaien.
• De machine laadt niet voldoende water. • Reinig het ingangsfilter op de waterkraan.
• Is de stroom uitgevallen. • Steek de stekker in het stopcontact.
• Start van het ingestelde programma. • Stel de start van het programma eventueel op “0” in.
• Onvoldoende spoelglansmiddel. • Verhoog de dosis *.
• Er blijft water in de holtes achter. • Zet het vaatwerk schuin.
• De waterstraal bereikt het vaatwerk
niet goed.
• Onvoldoende afwasmiddel. • Doseer het afwasmiddel op basis van de aanwijzingen
• Er is een verkeerd programma
ingesteld.
• De sproeiarmen zijn geblokkeerd. • De sproeiarmen moeten ongehinderd kunnen draaien.
• De gaten van de sproeiarmen zijn
verstopt.
• Ongeschikt/oud afwasmiddel. • Gebruik een merkproduct van goede kwaliteit.
• De filters zijn verstopt. • Controleer de filters regelmatig en reinig hen
• De filters zijn niet juist aangebracht. • Breng het filter op de juiste wijze aan en bevestig het *.
• Tomaten-/wortelsap,... • Gebruik, afhankelijk van het materiaal, zo nodig een
• Controleer of de toevoerslang niet gevouwen is.
• Druk op de toets START.
• Sluit de deur.
• Controleer de zekering in uw huis.
• Plaats het vaatwerk zo dat het elkaar niet raakt.
Plaats het vaatwerk met de holle zijden naar beneden.
van de fabrikant.
• Selecteer een afwasprogramma met een hogere
intensiteit.
• Verwijder de onzuiverheden die de waterstroom
belemmeren *.
eventueel *.
afwasmiddel met een sterker bleekmiddel.
Aanslag op het vaatwerk
• afneembaar • Strepen op vaatwerk/glazen. • Verhoog de dosis spoelglansmiddel *.
• Strepen/lijnen op de glazen. • Verlaag de dosis spoelglansmiddel *.
• Zoutlaag op het vaatwerk/glazen. • Sluit het deksel van het zoutreservoir goed *.
• niet afneembaar • Het water wordt onvoldoende onthard,
Doffe/matte glazen
Roest op het bestek
Vaststelling van de
kalkvlekken.
• Niet afwasbaar in de vaatwasmachine. • Gebruik geschikte glazen.
• Het bestek is niet van roestvrij staal. • Gebruik geschikt bestek.
• Het controlelampje START knippert. • Verzeker u ervan dat de filtergroep niet verstopt
storingen van het
apparaat
• Indicator F... (indien aanwezig). • Bel de Servicedienst.
Als de storing na bovengenoemde controles aanhoudt, schakelt u het apparaat uit, draait u de waterkraan dicht en neemt u
contact op met de Servicedienst (zie de garantie).
Controleer of u over de volgende ge gevens beschikt voordat u contact opneemt met de Servicedienst:
• Het type storing.
• Type en model van het apparaat.
• Het servicenummer, oftewel het nummer op het typeplaatje van de
Servicedienst aan de binnenkant van de deur rechts.
• Wijzig de instelling van de keuzeknop van de
waterhardheid, en voeg zo nodig zout toe *.
is en reinig hem eventueel *.
Start het programma opnieuw. Houd de toets START 2
seconden ingedrukt totdat het controlelampje START
is gedoofd. Selecteer het programma opnieuw en
druk nogmaals op de toets START.
WH/IV/NL
