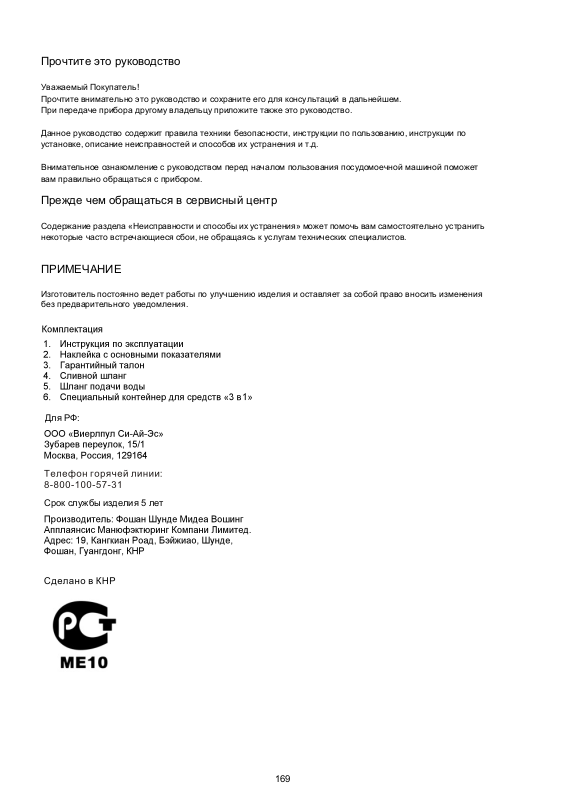

Уважаемый Покупатель!
Прочтите внимательно это руководство и сохраните его для консультаций в дальнейшем.
При передаче прибора другому владельцу приложите также это руководство.
Данное руководство содержит правила техники безопасности, инструкции по пользованию, инструкции по
установке, описание неисправностей и способов их устранения и т.д.
Внимательное ознакомление с руководством перед началом пользования посудомоечной
вам правильно обращаться с прибором.
машиной поможе
т
Прежде чем обращаться в сервисный центр
Содержание раздела «Неисправности и способы их устранения» может помочь вам самостоятельно устранить
некоторые часто встречающиеся сбои, не обращаясь к услугам технических специалистов.
ПРИМЕЧАНИЕ
Изготовитель постоянно ведет работы по улучшению изделия и оставляет за собой право вносить изменения
без предварительного уведомления.
Для РФ:
Срок службы изделия 5 лет
1) Сведения по технике безопасности.................................................. 171
170
2) Утилизация ............................................................................................ 172
3) Работа с машиной ................................................................................ 173
Панель управления ............................................................................. 173
Компоненты посудомоечной машины............................................. 173
4) Перед первым использованием машины ....................................... 174
A. Система смягчения воды.................................................................. 174
B. Загрузка соли в систему смягчения воды........................................ 175
C. Заполнение дозатора ополаскивателя............................................ 175
ДОЗАТОР ОПОЛАСКИВАТЕЛЯ ............................................................ 176
Настройка дозатора ополаскивателя................................................... 176
D. Описание моющих средств............................................................... 177
Концентрированные моющие средства ............................................... 177
Моющие средства в таблетках ............................................................. 177
Дозатор моющего средства................................................................... 177
Количество нужного моющего средства .............................................. 177
Заполнение моющим средством .......................................................... 178
Моющие средства .................................................................................. 178
Как пользоваться режимом «3 в 1» ...................................................... 179
5) Загрузка посудомоечной машины .................................................... 180
Что важно до и после загрузки посуды в корзины............................... 180
Вынимание посуды ................................................................................ 180
Загрузка посуды в верхнюю корзину .................................................... 180
Регулировка верхней корзины .............................................................. 180
Загрузка посуды в нижнюю корзину ..................................................... 181
Складные держатели............................................................................. 181
Корзинка для столовых приборов......................................................... 182
Внимание! ............................................................................................... 183
Возможные причины неисправностей.................................................. 183
Способы устранения проблем .............................................................. 183
В конце цикла мойки .............................................................................. 183
6) Пуск программы мойки ....................................................................... 184
Таблица программ мойки ...................................................................... 184
Включение машины ............................................................................... 185
Изменение программы .......................................................................... 185
7) Техобслуживание и чистка ................................................................. 186
Система фильтрации............................................................................. 186
Чистка фильтров .................................................................................... 186
Блок фильтров ....................................................................................... 187
Чистка разбрызгивателей...................................................................... 187
Уход за посудомоечной машиной......................................................... 187
Защита от замерзания........................................................................... 187
Чистка дверцы........................................................................................ 188
Чтобы посудомоечная машина всегда
была в форме......................................................................................... 188
8) Инструкции по установке.................................................................... 188
Подготовка к установке.......................................................................... 188
О подключении к электрической сети .................................................. 189
Подключение подачи воды ................................................................... 189
Перед включением посудомоечной машины....................................... 190
9) Неисправности и способы их устранения....................................... 191
Прежде чем обращаться в сервисный центр ...................................... 192
Технические данные .............................................................................. 193
1. ВАЖНЫЕ СВЕДЕНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
171
ПЕРЕД ПОЛЬЗОВАНИЕМ МАШИНОЙ ВНИМАТЕЛЬНО ПРОЧТИТЕ ЭТИ
ИНСТРУКЦИИ
ВНИМАНИЕ!
Пользуясь машиной, соблюдайте основные меры предосторожности,
перечисленные ниже.
ВНИМАНИЕ! ПРАВИЛА ПОЛЬЗОВАНИЯ ПРИБОРОМ
- Не допускайте неосторожного пользования машиной, не садитесь и не вставайте на дверцу или
полку для посуды в посудомоечной машине
- Не дотрагивайтесь до пластины нагревателя во время и сразу после пользования машиной
- Не пользуйтесь машиной, если панели корпуса не находятся на своем месте. Если машина работает,
дверцу следует открывать с
попадут наружу.
- Нельзя класть тяжелые предметы на открытую дверцу или становиться на нее. Это может привести к
опрокидыванию прибора.
- При загрузке грязной посуды:
- Pасполагайте острые предметы таким образом, чтобы исключить повреждение дверной прокладки.
- Kладите острые ножи ручками вверх, чтобы не порезаться.
-
Внимание! Ножи и другие кухонные принадлежности с заостренными концами необходимо класть
острием вниз или в горизонтальное положение.
- Следите за тем, чтобы исключить контакт пластмассовых изделий с нагревателем в процессе
пользования машиной.
- Следите за тем, чтобы дозатор моющего средства был пустым после завершения каждой программы
мойки.
- Не мойте в посудомоечной
они допускают мойку в посудомоечной машине. В случае пластмассовых изделий, не имеющих такой
маркировки, обратитесь к рекомендациям изготовителя.
- Пользуйтесь только теми моющими средствами и добавками для ополаскивания, которые
предназначены специально для посудомоечных машин. Ни в коем случае не используйте
посу
домоечной машине мыло, моющие средства для стирки или средства для мытья рук.
- Необходимо предусмотреть дополнительный выключатель в сети электропроводки с зазором не
менее 3 мм между разомкнутыми контактами на всех полюсах.
- Храните моющие средства и ополаскиватели в местах, недоступных для детей; не разрешайте детям
подходить к открытой дверце машины: внутри
- Всегда следите за тем, чтобы маленькие дети не играли с прибором.
- Запрещается пользование данным прибором маленькими детьми или инвалидами без
соответствующего контроля.
- Моющие средства для посудомоечных машин являются сильными щелочами. При проглатывании
они могут представлять опасность. Следите за тем, чтобы эти средства не
на кожу, и не разрешайте детям подходить близко к машине с открытой дверцей.
- Нельзя оставлять дверцу в открытом положении, так как об нее можно споткнуться.
- Чтобы избежать опасных ситуаций при работе машины в случае повреждения кабеля питания, он
должен быть заменен изготовителем, его агентом
аналогичной квалификацией.
- Удаление упаковочных материалов в отходы должно осуществляться с соблюдением действующих норм.
- Посудомоечная машина должна использоваться только по своему прямому назначению.
- При установке следует проследить за тем, чтобы кабель питания не был перекручен или сплющен
опасным образом.
- Запрещается вносить какие-либо изменения
- Подключение прибора к сети водоснабжения должно выполняться с использованием комплекта новых
шлангов; запрещается использовать для этой цели старые шланги.
ПРОЧТИТЕ И СТРОГО СОБЛЮДАЙТЕ ДАННЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
СОХРАНИТЕ ДАННОЕ РУКОВОДСТВО
большой осторожностью. С
машине изделия, которые не имеют маркировки с указанием на то, что
нее могу оставаться
в органы управления.
уществует опасность, что брызги воды
следы моющего средства.
попадали вам в глаза или
по техобслу
живанию или специалистом с
в
Утилизация упаковки
172
2.
Соблюдайте правила по удалению в отходы упаковочных материалов для посудомоечной машины.
Все упаковочные материалы допускают вторичную переработку.
Детали из пластмассы снабжены маркировкой, содержащей общепринятые
международные сокращения:
- PE, полиэтилен, например, листы для обертывания;
- PS, полистирол, например, материалы набивки;
- POM, полиоксиэтилен, например, пластиковые зажимы;
- PP, полипропилен, например, фильтр для соли;
- ABS, акрилонитрилбутадиенстирол, например, панель управления.
Внимание!
Упаковочные материалы могут представлять опасность для детей!
Для удаления в отходы упаковочных материалов и прибора необходимо обратиться в центр по переработке.
При этом необходимо отрезать кабель питания и вывести из работоспособного состояния устройство
блокировки дверцы.
Картон для упаковки изготовлен из переработанной бумаги; в целях его дальнейшей переработки этот
картон следует удалять
Обеспечивая правильное удаление данного изделия в отходы, вы содействуете предотвращению
негативных последствий для окружающей среды и здоровья людей, которые могут иметь место при
несоблюдении соответствующих правил.
Для получения более подробной информации о переработке данного изделия следует обращаться в
соответствующую местную городскую службу
в отходы,
пользуясь специальными контейнерами для сбора макулатуры.
и службу по удалению в отходы бытовых приборов.
3.Работа с машиной
173
ВНИМАНИЕ!
Для достижения оптимальных результатов при пользовании посудомоечной машиной прочтите все инструкции
перед тем, как начинать ею пользоваться.
1.Индикатор 3 in 1 (3 в 1) / кнопка режима 3 in1
(3 в 1): выбор и индикация режима «3 в 1».
2.Индикаторы и кнопка программы: выбор и
отображение текущей программы мойки.
Компоненты посудомоечной машины
7
1
2
3
4
5
8
9
3.Кнопка старта/сброса: пуск выбранной программы
мойки или сброс выполняемой программы мойки.
4.Индикатор и кнопка электропитания (On/Off):
включение и выключение прибора и
подачи питания.
индикация
11 12
6
1 Верхняя корзина 5 Основной фильтр 9 Грубый фильтр 13 Поддон
2 Разбрызгиватели 6 Дозатор моющего средства 10 Дозатор ополаскивателя
3 Нижняя корзина 7 Полка для чашек 11 Место подсоединения сливного шланга
4 Система воды 12 Место подсоединения шланга подачи воды
on
Off
смягчения 8 Корзинка для столовых приборов
10
13
4. Перед первым использованием машины
174
Перед первым использованием посудомоечной машины выполните следующие действия:
A. Настройте систему воды.
B. Налейте ½ литра воды в емкость для соли, а затем насыпьте соль для посудомоечных машин.
С. Заполните дозатор ополаскивателя.
D. Описание моющих средств
A. Система воды
смягчения
смягчения
Настройка системы воды выполняется вручную посредством соответствующего переключателя.
Назначение системы воды состоит в удалении из воды минералов и солей, которые в противном
случае могут оказывать отрицательное влияние на эффективность работы прибора. Чем выше содержание
таких минералов и солей, тем выше жесткость воды. Система умягчения воды должна быть настроена в
соответствии с жесткостью воды в вашем районе. Информацию о жес
получить в местной службе водоснабжения.
Регулирование расхода соли
В данной посудомоечной машине предусмотрена возможность регулирования количества расходуемой соли с
учетом жесткости воды в сети. Тем самым можно оптимизировать уровень расхода соли с учетом конкретных
условий. Для задания расхода соли след
°dH °fH °Clark ммоль/л
0-8 0-14 0-10 0-1.4 / 0 /
8-22 14-39 10-28 1.4-3.9 - 20 50
22-45 39-80 28-56 3.9-8
45-60 80-107 56-75 8-11 + 60 16
Примечание. 1 °dH=1,25 ° Clark=1,78 °fH=0,178 ммоль/л
°dH: немецкая шкала
°fH: французская шкала
°Clark: британская шкала
Для получения информации о жесткости воды в вашем районе обращайтесь в местную службу водоснабжения.
ПРИМЕЧАНИЕ. Если в вашей модели система умягчения воды отсутствует, пропустите этот раздел.
СИСТЕМА ВОДЫ
Жесткость воды меняется в зависимости от места. Если для мойки
кухонных принадлежностях остается осадок.
В данном приборе предусмотрена специальная система умягчения воды, в которой используется особая соль,
позволяющая удалять накипь и минералы из воды.
смягчения
смягчения
смягчения
ЖЕСТКОСТЬ ВОДЫ
ткости воды в вашем районе можно
ует выполнить следующие действия:
1. Открутите крышку емкости для соли.
2. На емкости имеется кольцо со стрелкой (см. рисунок сбоку). Если
необходимо, поверните кольцо против часовой стрелки от знака «-» к
знаку «+», учитывая жесткость используемой воды. Рекомендуется
выполнять такую настройку, пользуясь таблицей ниже.
Расход
соли,
г/цикл
Среднее
используется жесткая
40 25
вода, то на посуде и
В отсутствие
индикатора,
цикл/1,2 кг
B. Загрузка соли в систему воды
175
смягчения
Всегда пользуйтесь солью, предназначенной специально для посудомоечных машин.
Емкость для соли находится под нижней полкой. Процедура ее заполнения описана ниже.
Внимание!
Следует пользоваться только солью, специально предназначенной для посудомоечных машин!
Соль любого другого типа, не предназначенная для посудомоечных машин, особенно столовая
соль, приведет к выходу системы воды из строя. В
использованием соли неподходящего типа, изготовитель не дает никаких гарантий и не несет
ответственности за любые повреждения такого рода.
Заполнять солью следует только непосредственно перед пуском одной из полных программ
мойки. Это позволяет устранить любые возможные следы соли в виде крупинок или соленой
воды, которые, в противном случае, могут оставаться на дне машины и вызывать
После выполнения первого цикла мойки индикатор на контрольной панели гаснет.
А. Выньте нижнюю корзину, затем открутите и снимите крышку емкости для соли. 1
B. В случае заполнения емкости в первый раз налейте в нее воды (2/3 объема емкости, т.е. около 500 мл).
С. Вставьте конец воронки (поставляемой в комплекте с машиной) в отверстие и засыпьте
около 1,2 кг соли. Вытекание небольшого количества
нормальным явлением. 2
D. Тщательно закрутите крышку.
Е. Обычно индикатор соли остается выключенным в течение 2-6 дней после того, как емкость для соли была
заполнена.
ПРИМЕЧАНИЕ. 1. При включении индикатора соли на контрольной панели необходимо снова заполнить
емкость для соли. Даже при достаточно заполненной емкости индикатор
пор, пока соль полностью не растворится.Если индикатор соли на контрольной панели отсутствует (в
некоторых моделях), то момент загрузки соли в систему умягчения воды можно определить по количеству
выполненных циклов мойки (см. таблицу).
2. При наличии следов соли можно выполнить программу замачивания (Soak) для их устранения.
смягчения
воды из емкости для соли считается
случае повреждений, вызванных
коррозию.
может оставаться включе
нным до тех
С. Заполнение дозатора ополаскивания
Назначение ополаскивателя
Ополаскиватель автоматически подается во время последнего ополаскивания и
обеспечивает высокое качество ополаскивания и высыхание посуды без пятен и
разводов.
Внимание!
Пользуйтесь для посудомоечной машины ополаскивателями только известных марок.
Запрещается заполнять дозатор ополаскивателя любыми другими средствами
(например, чистящими средствами для посудомоечных машин, жидкими моющими
средствами). В противном случае прибор будет поврежден.
176
Когда следует заполнять дозатор ополаскивателя
Если на контрольной панели предусмотрен индикатор ополаскивателя, то о количестве ополаскивателя можно
судить по цвету индикатора D. При полностью заполненном дозаторе ополаскивателя индикатор является
полностью затемненным. По мере уменьшения количества ополаскивателя размер темной точки тоже
уменьшается. Нельзя допускать снижения количества ополаскивателя ниже уровня, соответствующего ¼
общего объема.
D (индикатор ополаск
ивателя)
По мере уменьшения количества ополаскивателя размер темной точки на индикаторе меняется:
- Полная емкость
- заполнено ¾ объема
- заполнено 1/2 объема
- заполнено 1/4 объема; необходимо заполнить дозатор ополаскивателем, чтобы избежать появления пятен на
посуде
O пусто

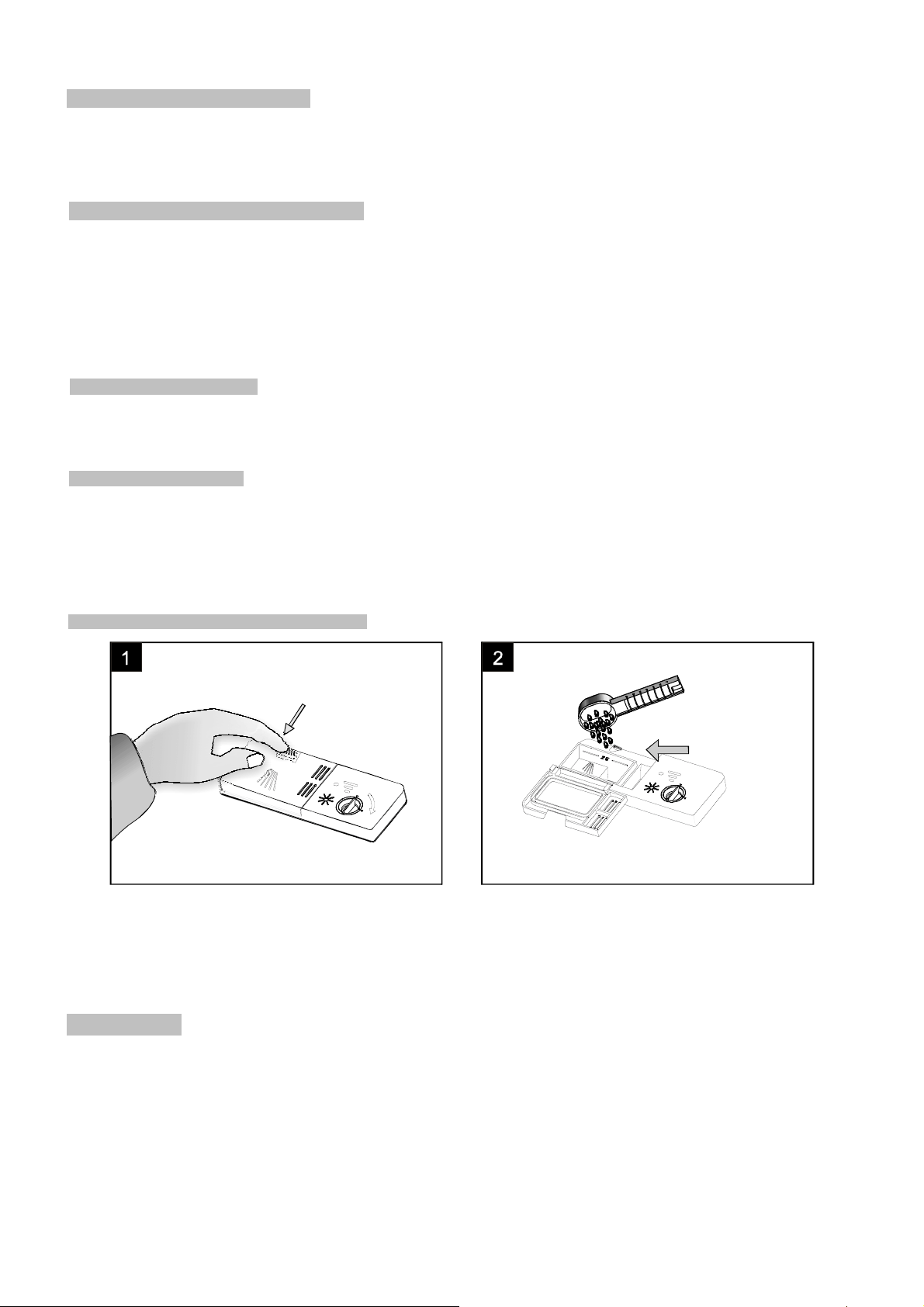

ДОЗАТОР ОПОЛАСКИВАТЕЛЯ
1 Чтобы открыть дозатор, поверните крышку влево (по стрелке на рисунке) и выньте ее.
2 Налейте ополаскиватель в дозатор, следя за тем, чтобы он не оказался переполненным.
3 Поставьте крышку на место, совместив с меткой «открыто» и повернув ее вправо (по стрелке на рисунке).
Ополаскиватель автоматически подается во время последнего ополаскивания, что обеспечивает высокое
качество ополаскивания и высыхание посуды без пятен и разводов. Это также улучшает результаты сушки. В
данной посудомоечной машине могут использоваться только жидкие ополаскиватели. Дозатор ополаскивателя
находится с внутренней стороны дверцы, рядом с дозатором моющего средства. Для заполнения дозатора
открутите крышку и налейте ополаскиватель до такого уровня, когда индикатор станет полностью темным.
Объем до
Следите за тем, чтобы дозатор не оказался переполненным, так как это может привести к появлению обильной
мыльной пены. Вытирайте любые следы брызг влажной тряпкой. Не забудьте закрыть дозатор крышкой перед
тем, как закрыть дверцу машины.
Внимание!
Любые следы ополаскивателя, появившиеся в результате его разбрызгивания при заполнении дозатора,
необ
мойки.
НАСТРОЙКА ДОЗАТОРА ОПОЛАСКИВАТЕЛЯ
затора ополаскивателя составляет около 140 мл.
ходимо вытирать гигроскопической тканевой салфеткой, чтобы предотвратить появление пены в процессе
Ручка настройки
(Ополаскивание)
В дозаторе ополаскивателя предусмотрено четыре или шесть положений настройки.
Всегда начинайте работу с переключателем дозатора в положении 2. Если при этом имеют место пятна и
неэффективная сушка, то следует увеличить количество подаваемого ополаскивателя. Для этого откройте
крышку дозатора и установите переключатель в положение 3. Если и в этом случае на посуде остаются пятна и
она плохо высушивается, у
качества мойки. Рекомендуется выбирать положение 4 (заводская настройка: 4).
ПРИМЕЧАНИЕ.
Если после мойки на посуде остаются капли воды или известковые пятна, увеличьте дозу ополаскивателя.
Если на посуде образуются клейкие белесые полосы или на лезвиях ножей или стеклянной посуде появляется
голубоватая пленка, то дозу ополаскивателя следует уменьшить.
становите переключатель на более высокое число, чтобы добиться нужного
Loading...
