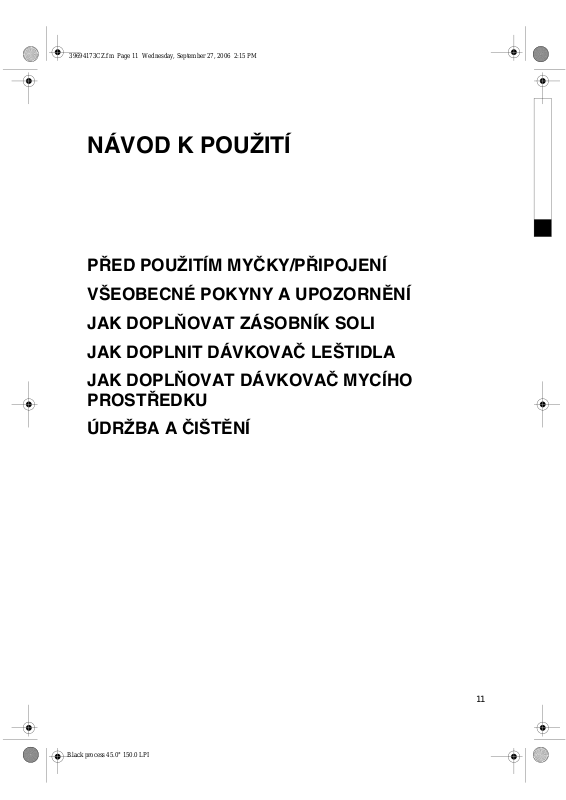

NÁVOD K POUŽITÍ
PŘED POUŽITÍM MYČKY/PŘIPOJENÍ
VŠEOBECNÉ POKYNY A UPOZORNĚNÍ
JAK DOPLŇOVAT ZÁSOBNÍK SOLI
JAK DOPLNIT DÁVKOVAČ LEŠTIDLA
JAK DOPLŇOVAT DÁVKOVAČ MYCÍHO
PROSTŘEDKU
ÚDRŽBA A ČIŠTĚNÍ
Black process 45.0° 150.0 LPI
11
Page 2
39694173CZ.fm Page 12 Wednesday, September 27, 2006 2:15 PM
PŘED POUŽITÍM MYČKY/PŘIPOJENÍ
1. Odstranění obalu a kontrola:
Po odstranění obalu se přesvědčte, zda myčka
nebyla během přepravy poškozena a zda se
dveře dobře zavírají. V případě jakýchkoli
pochybností se obrat'te na odborníky nebo na
svého prodejce.
• Obalový materiál (plastové sáčky apod.) musí
být jakožto možný zdroj nebezpečí odstraněn z
dosahu dětí.
• Dokonalý chod myčky byl vyzkoušen ve výrobě.
Po tomto testu mohly v myčce zůstat slabé
vodní skvrny, které zmizí po prvním mytí.
2. Elektrické a vodovodní připojení:
Všechna připojení k vodovodní a elektrické síti
musí provést kvalifikovaný technik na základě
pokynů dodaných výrobcem a v souladu s
místními platnými předpisy (viz též přiložené
pokyny k instalaci).
Myčka je určena do domácností a pouze k
účelu, ke kterému byla zkonstruována.
Nezapínejte myčku poškozenou při přepravě.
Obrat'te se na servis nebo na prodejce.
(Dodržujte pokyny k instalaci dodávané
samostatně)
3. Přívod a odtok vody:
• Dodržujte platné předpisy vydané
dodavatelem pitné vody.
Tlak přiváděné vody: 0,03 - 1,0 MPa.
• Přesvědčte se, že přívodní ani odtoková
hadice nejsou ohnuté ani zaškrcené.
• Jsou-li hadice příliš krátké, nahraďte je delšími
hadicemi stejného typu, které získáte u svého
prodejce nebo v servisu.
• Přívodní hadice musí být připojena k přívodu
vody zcela bezpečně a vodotěsně.
• Teplota přiváděné vody se liší podle modelu.
Přívodní hadice s označením “25°C Max”:
maximální teplota 25°C.
Všechny další modely: maximální teplota 60°C.
• Při instalaci zkontrolujte, zda použitá voda
může volně odtékat (je-li to nutné, odstraňte
také sítko v sifonu výlevky).
• Odpadní hadici upevněte kroužkem na sifon
tak, aby se nemohla uvolnit.
Pouze pro systémy vybavené systémem
Aquastop: jestliže dodržíte pokyny k připojení,
je systém Aquastop schopen zabránit vytékání
vody, které by jinak mohlo zničit váš byt.
4. Elektrické připojení:
• Dodržujte platné předpisy vydané
dodavatelem elektrické energie.
• Přívodní napětí je uvedeno na typovém štítku
umístěném na vnitřní straně dveří vpravo.
• Uzemnění spotřebiče je podle zákona povinné.
• Nepoužívejte prodlužovací šňůry nebo
sdružené zásuvky.
• Před každou údržbou nebo čištěním vytáhněte
zástrčku ze zásuvky.
• V případě nutnosti vyměňte kabel k síti za nový
stejného typu, který dostanete v servisu.
Výměnu musí provést kvalifikovaný odborník.
Upozornění ke spotřebičům vybaveným
displejem LCD:
Po instalaci spotřebiče musí být kdykoli
umožněn přístup k připojovací zásuvce k síti.
•
Pro Rakousko:
sérii vypínač na poruchový proud, musí tento
vypínač reagovat na tepavý proud.
Prohlášení o shodě s předpisy EU
Tento spotřebič byl navržen, vyroben a prodán
v shodě s následujícími předpisy:
• 73/23/EHS
• 89/336/EHS
• 93/68/EHS
Množství nádobí:
12 sad.
je-li ke spotřebiči zapojen v
12
Black process 45.0° 150.0 LPI
Page 3
39694173CZ.fm Page 13 Wednesday, September 27, 2006 2:15 PM
VŠEOBECNÉ POKYNY A UPOZORNĚNÍ
1. Obal:
Obal byl vyroben ze 100% recyklovatelného
materiálu označeného recyklačním
symbolem .
2. Jak šetřit vodou a energií:
• Neoplachujte nádobí pod tekoucí vodou.
• Myjte vždy jen myčku plnou nádobí, je-li plný
pouze
poloviční náplní/Multizone (je-li u modelu).
• Můžete-li využít ekologických energetických
zdrojů, jako slunečních panelů, tepelných pump
nebo zařízení na ústřední vytápění, připojte
myčku k přívodu teplé vody pouze do maximální
tepoty této vody 60°C. Přesvědčte se, že
přívodní hadice je vhodného typu. Viz kapitolu
“Připojení” v těchto pokynech.
3. Likvidace myčky:
Výrobek byl vyroben z recyklovatelného
materiálu. Nechcete-li myčku už používat,
postupujte podle místních předpisů pro
odstraňování odpadu.
V každém případě myčku znehodnot'te
přeříznutím přívodního kabelu.
• Nebezpečným situacím (např. riziko udušení)
pro děti zabráníte, když rozlomíte u myčky
zámek, aby se v ní děti při hře nemohly zavřít.
4. Bezpečnostní pojistka:
• Nedovolte dětem, aby si s myčkou hrály.
• Mycí prostředek, leštidlo a sůl uložte na
suchém místě mimo dosah dětí.
5. Bezpečnostní upozornění:
• Otevřené dveře unesou pouze vysunutý koš
včetně nádobí. Neopírejte se o otevřené dveře,
ani si na ně nesedejte nebo nestoupejte:
myčka by se mohla převrhnout!
• Do mycího prostoru nedávejte žádná
rozpouštědla:
• Předměty, kterými byste se mohli zranit, je
nutné vkládat do košíčku špičkou obrácenou
směrem dolů.
Dlouhé příbory nebo jiné kuchyňské náčiní
pokládejte vodorovně do horního koše se
špičkou obrácenou směrem dvnitř spotřebiče.
• Před každým čištěním nebo údržbou myčku
vypněte a zavřete přívod vody.
• V případě poruchy myčku vypněte a uzavřete
přívod vody.
• Na konci programu myčku vypněte a uzavřete
přívod vody.
• Opravy a technické úpravy smí provádět pouze
kvalifikovaní pracovníci.
koš, zvolte mycí program s
jeden
hrozí nebezpečí výbuchu!
• Voda v myčce není pitná.
• V blízkosti myčky neskladujte hořlavé látky.
• Nespouštějte myčku, jsou-li otevřená dvířka.
• Pozor: u otevřených dveří hrozí nebezpečí.
6. Odolnost vůči mrazu
Jestliže spotřebič umístíte v místnosti, kde
může teplota klesnou pod bod mrazu, je nutné
ho úplně vypustit.
Zavřete přívod vody, odpojte přívodní i
vypouštěcí hadici a nechte vytéct všechnu vodu.
7. Pouze pro modely vybavené systémem
zastavení vody Aquastop:
V přívodní hadici a v umělohmotné krabičce
jsou elektrické prvky. Hadici proto
nepřeřezávejte a krabici neponořujte do vody.
V případě, že došlo k poškození hadice,
myčku ihned vypněte.
8. Spotřebič se musí používat při teplotě
v rozmezí 5-45°C.
Tento spotřebič je označený v souladu s
evropskou směrnicí 2002/96/ES o likvidaci
elektrického a elektronického zařízení (WEEE).
Zajištěním správné likvidace tohoto výrobku
pomůžete zabránit případným negativním
důsledkům na životní prostředí a lidské zdraví,
ke kterým by nevhodnou likvidací tohoto
výrobku mohlo dojít.
Symbol na výrobku nebo na dokumentech
přiložených k výrobku udává, že tento spotřebič
nepatří do domácího odpadu. Spotřebič je
nutné odvézt do sběrného místa pro recyklaci
elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s
místními předpisy o ochraně životního
prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování,
rekuperaci a recyklaci tohoto výrobku zjistíte u
příslušného místního úřadu, služby pro
likvidaci domovního odpadu nebo v obchodě,
kde jste výrobek zakoupili.
Black process 45.0° 150.0 LPI
13
Page 4
39694173CZ.fm Page 14 Wednesday, September 27, 2006 2:15 PM
JAK DOPLŇOVAT ZÁSOBNÍK SOLI
Počínaje stupněm tvrdosti vody 1–2 (střední) je nutné před použitím
myčky naplnit zásobník soli regenerační solí (stupeň tvrdosti vody v místě
svého bydliště zjistíte u místního vodárenského podniku nebo na
posledním účtu).
Neodpovídá-li tvrdost vody poloze voliče 3 (nastavení z výroby), nebo
změní-li se tvrdost vody:
Nastavte stupeň tvrdosti vody (pouze pro myčky bez čidla tvrdosti vody):
nastavení se musí provést podle následující tabulky.
•
Zapněte myčku (viz “Rychlé rady”).
•
Zvolte program 2 (podle tabulky programů uvedené v Rychlých radách).
•
Stiskněte tlačítko “Start” (alespoň na 5 vteřin), až začne blikat
kontrolka Start.
•
Kontrolka Start bliká nebo se rozsvítí digitální displej podle
nastaveného stupně tvrdosti vody (tabulka, nastavení - frekvence
blikání nebo digitální displej).
•
Každým lehkým stiskem tlačítka “Start” se nastavení zvýší a po
dosažení hodnoty 7 opět začne od 1.
•
Vypněte myčku (viz “Rychlé rady”).
Zvolené nastavení se uloží do paměti.
Stupeň
tvrdosti
1 měkká 0 - 5 0 - 9 0 - 0,9 0 - 6,3 1x 1
1 - 2 střední 6 - 10 10 - 18 1,0 - 1,8 7 - 12,6 2x 2
2 střední 11 - 15 19 - 27 1,9 - 2,7 13,3 - 18,9 3x 3
3 středně
tvrdá
4 tvrdá 22 - 28 38 - 50 3,8 - 5,0 26,6 - 35 5x 5
4 velmi tvrdá 29 - 35 51 - 63 5,1 - 6,3 35,7 - 44,1 6x 6
4 výjimečně
tvrdá
Německé
stupně
16 - 21 28 - 37 2,8 - 3,7 19,6 - 25,9 4x 4
36 - 60 64 - 107 6,4 - 10,7 44,8 - 74,9 7x 7
°dH
Francouzské
stupně
°fH
mmol/l Stupně
Clarke nebo
anglické
stupně
°eH
Nastavení
frekvence blikání
(1x-7x)
nebo digitálního
displeje
(1-7)
Nastavení pouze pro myčky bez
čidla tvrdosti vody.
U myček vybavených čidlem
tvrdosti vody se nastavení provede
automaticky
Je-li tvrdost vody kategorie 1 (měkká), sůl
nepoužívejte.
Jak doplňovat zásobník soli
Pozor: používejte pouze sůl pro myčky!
Naplnění zásobníku na sůl nevhodnými látkami, např. mycím
prostředkem, nenapravitelně poškodí změkčovací zařízení.
1.
Vyjměte dolní koš.
2.
Vyšroubujte uzávěr otáčením doleva.
3.
Pouze při prvním použití myčky: naplňte zásobník vodou až po okraj.
4.
Naplňte zásobník na sůl až po okraj (pomocí vhodného trychtýře)
(poprvé min. 1,5 kg a max. 2 kg) a zamíchejte držadlem lžíce.
5.
Našroubujte uzávěr otáčením doprava.
6.
Vložte dolní koš.
7.
Přidáte-li regenerační sůl, spust'te
ihned
mycí program (předběžné
opláchnutí nestačí), abyste odstranili případné zbytky soli a zabránili
tak korozi.
Ukazatel množství soli
Myčka je vybavena elektrickým nebo optickým ukazatelem množství soli
(podle modelu).
Elektrický ukazatel
Kontrolka na ovládacím panelu se rozsvítí, je-li třeba doplnit sůl.
Optický ukazatel
Je-li zásobník na sůl dostatečně naplněn, je v okénku uzávěru dobře
viditelný plovák.
Je-li třeba zásobník na sůl doplnit, plovák klesne a není už vidět.
14
Black process 45.0° 150.0 LPI
Page 5
39694173CZ.fm Page 15 Wednesday, September 27, 2006 2:15 PM
JAK DOPLNIT DÁVKOVAČ LEŠTIDLA
(Není nutné, pokud používáte kombinované mycí
prostředky)
Leštidlo usnadňuje schnutí nádobí tím, že umožňuje stékání
vody po jeho povrchu a tak zabraňuje vzniku šmouh a skvrn.
Před prvním použitím myčky naplňte dávkovač leštidla.
Používejte pouze leštidla určená pro myčky.
1. Stiskněte tlačítko A k otevření víčka (viz obrázek).
2. Nalijte leštidlo do otvoru až po rysku označenou
100 ml).
Převrhnete-li náhodou leštidlo, ihned ho odstraňte!
Zabráníte tím nadměrnému tvoření pěny, které by mohlo
zhoršit kvalitu mytí.
3. Uzávěr zavřete.
Množství leštidla pak pravidelně kontrolujte.
“max”
(asi
A
Jak nastavit dávky leštidla
Nastavení výrobce: Poloha 4.
Nejste-li spokojeni s výsledkem mytí nebo sušení, můžete
změnit nastavení dávkovače leštidla.
1. Stiskněte tlačítko A k otevření víčka (viz obrázek).
2. Jsou-li na nádobí šmouhy: nastavte dávkovač leštidla na
nižší hodnotu (1-3), např. pomocí mince. Není-li nádobí
dokonale suché: nastavte dávkovač na vyšší hodnotu (5-6).
3. Uzávěr zavřete.
Ukazatel množství leštidla:
Optický ukazatel:
světlý
tmavý
Elektrický ukazatel (je-li u modelu):
Kontrolka na ovládacím panelu se rozsvítí, je-li nutné přidat
leštidlo.
přidat leštidlo
dostatečné množství leštidla.
Black process 45.0° 150.0 LPI
15
Page 6
39694173CZ.fm Page 16 Wednesday, September 27, 2006 2:15 PM
JAK DOPLŇOVAT DÁVKOVAČ MYCÍHO
PROSTŘEDKU
Používejte pouze mycí prostředky pro myčky.
Dávkovač mycího prostředku naplňujte až těsně před
spuštěním mycího programu
1. Stiskněte tlačítko C a tím otevřete víčko.
2.
Jak doplňovat dávkovač mycího prostředku.
•
Programy s předmytím:
- Práškový a/nebo tekutý mycí prostředek:
nasypte 2/3 dávky doporučeného množství mycího
prostředku do
1/3 nasypte do
- Ta bl e t y:
vložte jednu tabletu do
pokyny výrobce na obalu.
•
Programy bez předmytí:
- Práškový a/nebo tekutý mycí prostředek, tablety:
nasypte celé doporučené množství mycího prostředku
do
•
3. Uzávěr zavřete.
Mycí prostředek
Používejte značkové tekuté nebo práškové mycí prostředky,
které můžete zakoupit v obchodě, a/nebo tablety (
mycí prostředky na ruční mytí
Podle modelu spotřebiče je možné nastavit typ použitého
mycího prostředku (D).
•
•
•
Volič na vnitřní straně dveří (vlevo).
Jestliže ale použijete
nutné kontrolovat úroveň soli a leštidla a případně je doplnit.
Z důvodu ochrany životního prostředí řídit se pokyny výrobce.
Nepoužívejte větší množství mycího prostředku, než je uvedeno.
Dodržujte bezpečnostní pokyny výrobce. Tyto prostředky uložte
mimo dosah dětí.
Používáte-li mycí prášky v tabletách, dodržujte přesně návod
výrobce k použití.
Používáte-li smíšené mycí prostředky, s kterými není nutné
používat leštidlo nebo sůl, dodržujte následující pokyny:
U těchto výrobků si přečtěte pozorně návod k použití. V případě
jakýchkoli pochybností se obrat'te na výrobce prostředku.
V případě reklamací spojených s použitím těchto výrobků
neposkytujeme žádnou záruku.
komory (A)
Pro programy se zapnutou doplňkovou funkcí
“Poloviční náplň/Multizone” (je-li u modelu):
- Dávku práškového nebo tekutého mycího prostředku
můžete snížit o 1/3.
Poloha E
Poloha F
Poloha G
• prostředky, které obsahují i leštidlo, dosahují nejlepšího
účinku pouze s určitými programy.
• prostředky, se kterými se nemusí používat sůl (3 v 1 / 4 v
1) je možné použít pouze do stupně tvrdosti vody 3.
Při vyšším stupni tvrdosti vody je nutné přidat také sůl.
K aktivaci kontrolky úrovně soli zvolte polohu 2 v 1.
komory (A
komory (B
.
- pro mycí prostředky s jednou složkou:
gel, tablety, prášek;
- pro mycí prostředky s dvěma složkami
(s leštidlem - 2 v 1);
- pro mycí prostředky s třemi nebo čtyřmi
složkami (s leštidlem a solí - 3 v 1; 4 v 1).
normální
(viz také Stručné rady).
);
).
komory (A
).
mycí prostředek v prášku, je
) a/nebo se řiďte
nepoužívejte
A
C
B
16
Black process 45.0° 150.0 LPI
Page 7
39694173CZ.fm Page 17 Wednesday, September 27, 2006 2:15 PM
ÚDRŽBA A ČIŠTĚNÍ
Před každým čištěním nebo údržbou myčku vypněte a zavřete
přívod vody.
Čištění vnějších ploch myčky:
K čištění vnějších ploch použijte navlhčený hadřík a neutrální
čisticí prostředek.
Ovládací panel čistěte pouze nepříliš vlhkým hadříkem.
Nepoužívejte mycí prostředky s drsnými částicemi.
Čištění vnitřku myčky:
Pravidelně čistěte vlhkým hadříkem těsnění dveří i jejich vnitřní
část, abyste odstranili případné zbytky jídel.
Horní ostřikovací rameno:
1. Vyšroubujte šroub (otáčením doleva) (A) a vyjměte
ostřikovací rameno tahem směrem dolů (B).
2. Vypláchněte trysky.
3. Chcete-li ostřikovací rameno namontovat zpět, vystřeďte ho,
utáhněte šroub (otáčením doprava), dejte pozor, abyste ho
neohnuli.
Šroub je nutné utáhnout tak, abyste uslyšeli zaklapnutí!
Ostřikovací rameno se musí volně otáčet.
A
B
Dolní ostřikovací rameno:
1. Vyšroubujte šroub (otáčením doleva) (C) a vyjměte
ostřikovací rameno tahem směrem nahoru (D).
2. Vypláchněte trysky.
3. Chcete-li ostřikovací rameno namontovat zpět, vystřeďte ho,
utáhněte šroub (otáčením doprava), dejte pozor, abyste ho
neohnuli.
Šroub je nutné utáhnout tak, abyste uslyšeli zaklapnutí.
Ostřikovací rameno se musí volně otáčet.
D
D
C
C
17
Black process 45.0° 150.0 LPI
Page 8
39694173CZ.fm Page 18 Wednesday, September 27, 2006 2:15 PM
ÚDRŽBA A ČIŠTĚNÍ
Čištění filtrů
1. Otočte mikrofiltrem doleva (směr šipky
2. Vyjměte filtr s velkými oky (F).
3. Vyjměte filtr s úzkými oky (G).
4. Omyjte všechny filtry pod tekoucí vodou
abyste neohnuli filtr s úzkými oky.
Zkontrolujte, zda uvnitř myčky nezůstaly nečistoty!
5. Nasazení filtrů:
Vložte filtr s velkými oky do mikrofiltru a zablokujte ho.
Vložte filtr s úzkými oky.
jazýčky (H).
Vložte sestavu hlavního filtru s velkými oky / /mikrofiltru a
upevněte otáčením doprava ve směru šipky
překryjí rysky na mikrofiltru a filtru s úzkými oky.
Správné zasazení filtrů je pro správné umytí nádobí
důležité!
Filtr musí být umístěn pod oběma
) a vyjměte ho (E).
“0”
a dejte pozor,
, až se
“1”
E
F
18
G
H
Black process 45.0° 150.0 LPI
Loading...
