FRIGGITRICI ELETTRICHE
ADN 650 ·ADN 651
ADN 627 · ADN 628
04/2008
Page 2
CARATTERISTICHE
0807_IT_42 - FRIGGITRICI ELETTRICHE
2 · 12
04/2008
Fornito da:
Data:
Servizio Clienti:
FAX
e-mail
Page 3
INDICE
0807_IT_42 - FRIGGITRICI ELETTRICHE
3 · 12
04/2008
1 Rappresentazione schematica 4
2 Caratteristiche degli apparecchi 5
3 Dati tecnici 5
4 Istruzioni per la messa in opera 6
4.1 Norme di sicurezza 6
4.2 Struttura, armatura e dispositivi di sicurezza degli apparecchi 6
4.3 Montaggio 6
4.3.1 Sede di installazione 6
4.3.2 Direttive di legge, regolamentazioni e norme tecniche 6
4.3.3 Installazione 6
4.3.4 Allacciamento elettrico 6
4.3.5 Equipotenziale 6
5 Predisposizione per il funzionamento 7
5.1 Preparazione e messa in funzione 7
5.1.1 Messa in funzione 7
5.1.2 Addestramento del gestore 7
5.2 Manutenzione 7
5.3 Sostituzione dei componenti 7
6 Istruzioni per l’uso 7
6.1 Norme di sicurezza per l’utilizzo, la pulizia e la riparazione 7
6.2 Accensone 8
6.2.1 Svuotamento della vasca 8
6.3 Pulizia e cura 8
6.4 Messa fuori servizio in caso di guasto 8
6.4.1 Comportamento in caso di guasto 8
6.4.2 Comportamento in caso di prolungata interruzione
dell’uso 8
6.5 Cura dell'apparecchio e intervalli di manutenzione 8
6.6 Raccomandazioni per il trattamento di cucine industriali
in “acciaio inossidabile” 8
6.6.1 Informazioni utili sull’acciaio inossidabile 8
6.6.2 Avvertenze e consigli per la manutenzione delle
apparecchiature in “acciaio inossidabile” 9
6.6.3 Direttiva RAEE 9
7 Appendice: Schemi elettrici 10-11
Page 4
0807_IT_42 - FRIGGITRICI ELETTRICHE
4 · 12
04/2008

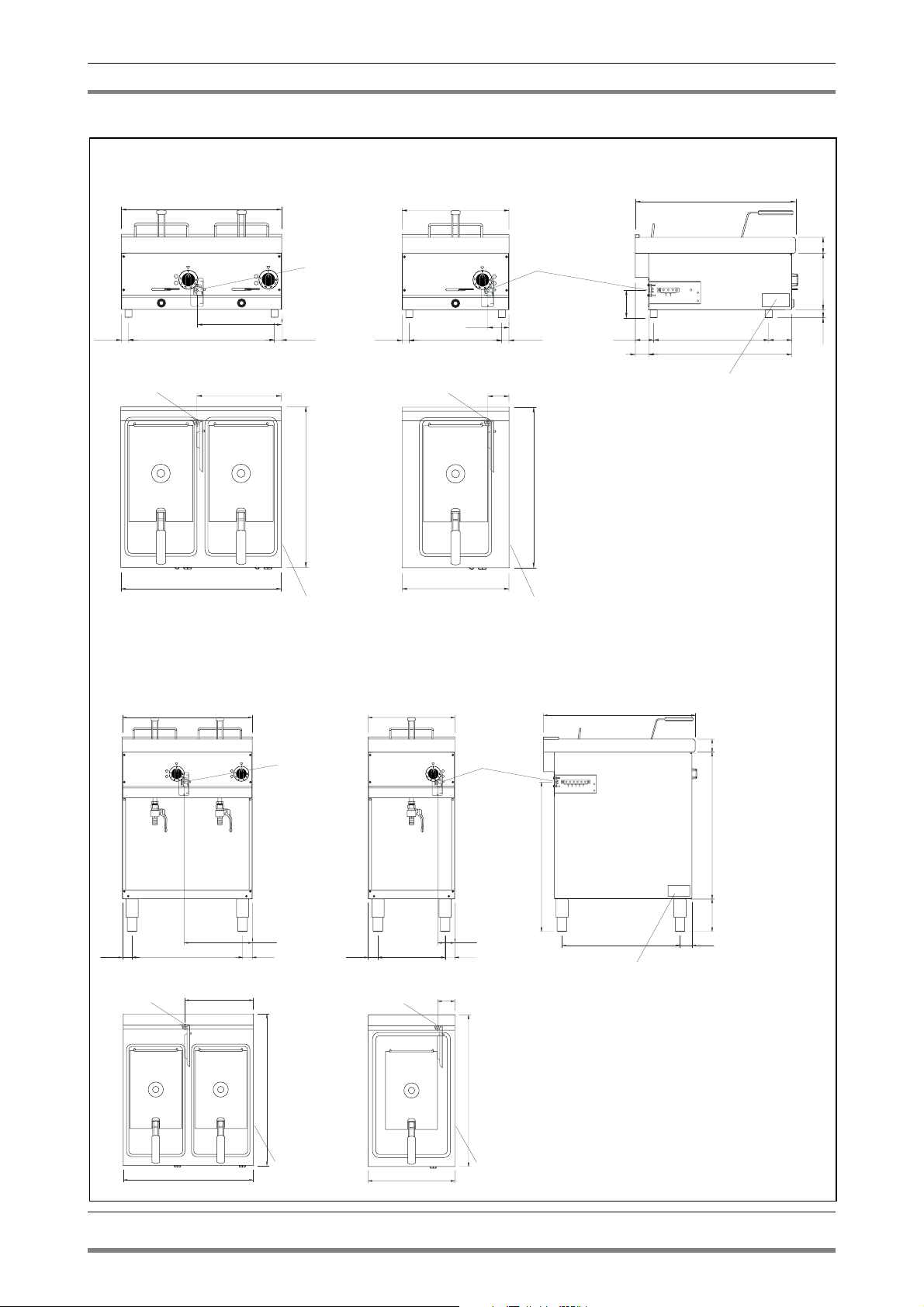

1 - RAPPRESENTAZIONE SCHEMATICA
ADN 651 ADN 650
600
27 546 27
Alimentazione
elettrica
315
315
Alimentazione
elettrica
Alimentazione elettrica
400
600
Alimentazione
elettrica
240.8 60
79
2734627
79
103
50 535
Targhetta dati
430 8669
30
600
600
Targhetta dati
ADN 628 ADN 627
600
Alimentazione
elettrica
315
45
45510
45
400
310 45
400
Alimentazione
elettrica
79
600
Targhetta dati
690
Targhetta dati
700
545
150 678 60
55
Alimentazione
elettrica
315
600
Alimentazione elettrica
700
Targhetta dati
79
700
Targhetta dati
400
Page 5
2 - CARATTERISTICHE DEGLI APPARECCHI
3 - DATI TECNICI
0807_IT_42 - FRIGGITRICI ELETTRICHE
5 · 12
04/2008
Modello
ADN 650
ADN 651
ADN 627
ADN 628
Descrizione
Friggitrice elettrica - 1 vasca
Friggitrice elettrica - 2 vasche
Friggitrice elettrica - 1 vasca
Friggitrice elettrica - 2 vasche
N˚ Vasche
1
2
1
2
Capacità
8 l
8 l + 8 l
8 l
8 l + 8 l
Dimensioni in mm. (LxPxH)
400 x 600 x 270
600 x 600 x 270
400 x 700 x 900
600 x 700 x 900
400V 3 o 230V 3
400V 3 o 230V 3
400V 3 o 230V 3
400V 3 o 230V 3
Tensione nominale Sez. Cavo allacciamento
4 x 1.5 mm
2 o
4 x 2.5 mm
2
4 x 2.5 mm
2 o
4 x 4.0 mm
2
4 x 1.5 mm
2 o
4 x 2.5 mm
2
4 x 2.5 mm
2 o
4 x 4.0 mm
2
Modello
ADN 650
ADN 651
ADN 627
ADN 628
5.1 kW
5.1 + 5.1 kW
5.1 kW
5.1 + 5.1 kW
Potenza Totale
TABELLA 1
Questi apparecchi sono destinati all’uso professionale.
L’installazione, la riparazione e l’utilizzo devono essere eseguite da
personale specializzato.
La targhetta caratteristiche si trova sull’apparecchio e contiene tutti i
dati necessari all’allacciamento.
L’apparecchio deve funzionare sotto sorveglianza.
TIPO/TYPE
MOD.
ART.
N.
MOD.
V AC kW Hz
L’APPARECCHIO DEVE ESSERE ALLACCIATO CONFORMEMENTE ALLE LEGGI IN VIGORE E
INSTALLATO IN UN LOCALE BEN AERATO. LEGGERE I MANUALI DI ISTRUZIONI PRIMA
DELL'INSTALLAZIONE E DELL'UTILIZZAZIONE DELL'APPARECCHIO. L'APPARECCHIO DEVE
ESSERE INSTALLATO DA PERSONALE QUALIFICATO.
N.
Qn kW
CAT/KAT GAS/GAZ G30 G31 G20 G25
II2H3B/P P mbar 30 30 20 II2H3+ P mbar 30 37 20-II2H3+ P mbar 28 37 20 -
II2ELL3B/P P mbar 50 50 20 20
II2E+3+ P mbar 28 37 20 25
II2H3B/P P mbar 50 50 20 I2E P mbar - - 20 -
II2H3+ P mbar 28 37 20 -
m3/h
I3B/P P mbar 30 30
I3+ P mbar 28 37
Eingestelt für Gas: - Preparado para gas: -
25II2L3B/P P mbar 30 30
--II2H3B/P P mbar 30 30
--
Predisposto a gas: - Gas preset: - Prevu pour gaz:
--
Geschuckt voor:
SE FI DK CZ SK SI
IT CH PT
ES IE GB GR
NL
DE
FR BE
AT CH
LU
EE LV LT
EE LV LT
NO MT CY IS HU
CY
MADE IN ITALY
Page 6
4 - ISTRUZIONI PER LA MESSA IN OPERA
0807_IT_42 - FRIGGITRICI ELETTRICHE
6 · 12
04/2008
4.1 Norme di sicurezza
• L’installazione e l’allacciamento possono essere effettuati in loco
solo da un tecnico autorizzato alla manutenzione elettrica sulla
base delle norme dell‘ente per la fornitura elettrica. Le norme di
legge riconosciute (in Germania VDE, in Austria ÖVE, in Svizzera
SEV ecc.), come anche le condizioni di allacciamento previste
dall‘ente per la fornitura di energia elettrica, devono essere sempre rispettate.
• Dal punto di vista costruttivo è necessario prevedere un dispositivo di separazione onnipolare con un’apertura del contatto di
minimo 3 mm; ad es. un interrutore di sicurezza che consenta di
scollegare l’apparecchiatura dalla rete elettrica durante interventi
di riparazione od installazione. Inoltre deve essere installato un
interrutore differenziale automatico ad alta sensibilità, che
garantisca la protezione da un contatto diretto o indiretto delle
parti in tensione e contro le correnti disperse a terra (la dispersione massima di corrente, ammessa dalle norme, è di 1 mA/kW).
• Viene data la possibilità di un sistema equipotenziale per l‘installazione a parete attraverso un punto di connessione. Attenersi
alle norme di allacciamento VDE 0100 T 410 o a quelle locali.
• Attenzione allo schema elettrico! Confrontare i dati di targa con
quelli riportati sul presente libretto e l’alimentazione elettrica
presente.
• Non piegare, schiacciare o danneggiare i cavi su spigoli vivi.
• Posare i cavi in modo da evitare il contatto con superfici molto
calde.
• L’allacciamento della rete deve essere realizzato minimo con un
cavo tipo NYM o H07RN-F.
• Il cavo di allacciamento, completamente inguainato, deve essere
condotto all'interno dell’apparecchiatura attraverso il pressacavo
o passacavo predisposto sull’apparecchio.
• La posa di impianti tecnici di ventilazione può essere effettuata
solo a cura di personale specializzato.
• Se si posiziona l’apparecchiatura a diretto ridosso di una parete,
di divisori, di mobili da cucina, di rivestimenti decorativi, ecc. assicurarsi che siano realizzati con materiali non infiammabili. In caso
contrario, le apparecchiature devono essere rivestite di materiale
termoisolante ignifugo. Le norme di protezione dagli incendi
devono essere osservate con la massima diligenza.
4.2 Struttura, equipaggiamento e dispositivi
di sicurezza dell’apparecchio
Robusto telaio in acciaio, con 4 piedini regolabili in altezza.
Rivestimento esterno in acciaio.
Il riscaldamento dell'olio avviene tramite delle resistenze in acciaio
(n. 3 per vasca), resistenti a sollecitazioni di origine termica e meccanica.
La regolazione della temperatura va da una posizione minima ad
una massima passando per livelli intermedi selezionabili a piacere.
Le friggitrici sono provviste di termostato di sicurezza; qualora la
temperatura dell'olio superasse il valore limite, automaticamente si
chiude il passaggio dell’alimentazione elettrica.
4.3 Montaggio
4.3.1 Sede di installazione
L'apparecchio deve venire installato in un ambiente ben aerato, se
possibile sotto una cappa aspirante (informarsi sulle normative
attualmente vigenti).
L’apparecchio può essere installato in modo indipendente oppure
con altra apparecchiatura affine.
In caso di pareti in materiale infiammabile è necessario rispettare
una distanza minima di 150 mm lateralmente e 150 mm sul retro.
Se queste distanze dovessero risultare inferiori sarà necessario adottare apposite misure di protezione dal calore, come ad es. piastrella-
tura delle superfici di installazione, applicazione di una protezione
da radiazioni termiche.
4.3.2 Direttive di legge, regolamentazioni e norme
tecniche
In sede di messa in opera è necessario attenersi alle seguenti norme:
• Direttive di legge in materia;
• Decreti edilizi regionali e decreti in materia di combustione;
• Foglio di lavoro "Regole tecniche per impianti a gas";
• Foglio di lavoro "Regole tecniche per gas liquido";
• Foglio di lavoro “Installazione di dispositivi di consumo di gas
nell‘ambito di cucine industriali“;
• Prescrizione antinfortunistiche in materia;
• Previsioni dell'azienda di erogazione del gas;
• Regolamenti edilizi e disposizioni antincendio locali.
4.3.3 Installazione
L’installazione, messa in funzione e manutenzione dell’apparecchio
devono essere eseguite da personale qualificato.
Tutti i lavori necessari all’installazione devono essere eseguiti in
conformità con le norme vigenti.
Il costruttore declina qualsiasi responsabilità in caso di cattivo funzionamento dovuto ad una installazione errata o non conforme.
4.3.4 Allacciamento elettrico
Prima di collegare l’apparecchio alla rete controllare che:
• La tensione di rete corrisponda ai valori riportati in targhetta;
• La messa a terra sia efficace;
• Il cavo d’allacciamento sia adeguato alla potenza assorbita
dall’apparecchio (vedi tabella 1 di pag. 5) ed omologato. Il cavo
deve essere almeno di tipo H07 RN-F.
Il conduttore di terra deve essere più lungo degli altri, in modo che,
in caso di rottura del fermacavo, questo si stacchi dopo i cavi della
tensione.
Inoltre a monte dell’apparecchio deve essere disponibile un dispositivo con un’apertura dei contatti di almeno 3 mm, che permetta di
scollegare l’apparecchio in modo onnipolare.
A tale scopo possono servire, per esempio, i contattori di sicurezza.
L’interruttore onnipolare deve trovarsi in vicinanza dell’apparecchio
ed essere facilmente accessibile. ni inadeguate e non conformi alle
istruzioni.
4.3.5 Equipotenziale
L'apparecchio deve essere collegato a un sistema equipotenziale.
Il morsetto previsto è situato vicino all'entrata del cavo di alimentazione ed è contraddistinto da una piastrina con il simbolo .
Il produttore non è responsabile e non risarcisce in garanzia
danni provocati da installazioni inadeguate e non conformi
alle istruzioni.
Page 7
5.1 Preparazione e messa in funzione
Prima della messa in funzione rimuovere tutti i film protettivi presenti.
In seguito pulire accuratamente la superficie di lavoro e le parti
esterne con acqua tiepida e detersivo usando uno straccio umido per
eliminare completamente ogni traccia di antiruggine applicato in
officina, poi asciugare con un panno pulito.
5.1.1 Messa in funzione
Prima di utilizzare l’apparecchio per la prima volta si consiglia di
pulire a fondo la vasca (vedi il capitolo 6.3 “Pulizia e cura”).
Controllare l’allacciamento dell’apparecchio, metterlo in funzione
secondo le istruzioni.
5.1.2 Addestramento del gestore
• Impartire all'utente le istruzioni per l'uso dell'apparecchio e
consegnargli il relativo manuale d'uso.
• Informarlo sul fatto che modifiche costruttive o qualsiasi lavoro
di ristrutturazione o modifica edilizia, che compromettano l'alimentazione di aria comburente, richiedono la ripetizione del
controllo del funzionamento.
5.2 Manutenzione
Attenzione! Prima di effettuare qualsiasi lavoro di
manutenzione o di riparazione, scollegare l'apparecchio
dalla rete.
• Il fritto deve essere sempre asciutto; infatti il fritto bagnato porta
l’olio a schiumare, con pericolo di tracimazione.
• Anche grandi quantità di fritto aumentano lo schiumaggio; la
quantità consigliata è di 1 kg.
5 - PREDISPOSIZIONE PER IL FUNZIONAMENTO
0807_IT_42 - FRIGGITRICI ELETTRICHE
7 · 12
04/2008
• Qualora il livello dell’olio scendesse sotto il livello del minimo
stampigliato sulla vasca, aumenta il pericolo d’incendio.
• L’apparecchio non deve mai funzionare a secco!
• Il coperchio consegnato con l’apparecchiatura deve sempre essere
a portata di mano; infatti serve in caso d’incendio per soffocare
le fiamme.
5.3 Sostituzione dei componenti
Da realizzare esclusivamente a cura di un tecnico titolare
di licenza!
Per sostituire le parti che seguono è necessario innanzitutto sfilare le
manopole, rimuovere il cruscotto comando (dopo aver rimosso le viti
di fissaggio) e sfilare il cavo dell'accensione.
Dopo qualsiasi lavoro di manutenzione o riparazione,
rimontare il cruscotto.
6.1 Norme di sicurezza per l’utilizzo,
la pulizia e la riparazione
• L’apparecchiatura è destinata alla preparazione su scala industriale di pietanze. L’utilizzo e la pulizia possono essere svolte
solo da personale qualificato. La manutenzione e la riparazione
possono essere effettuate solo da personale tecnico qualificato.
• Le presenti indicazioni devono essere comunicate ai collaboratori interessati nell’ambito della formazione interna.
• Attenzione! Durante l'uso l'apparecchiatura deve essere
costantemente sorvegliata!
• Grassi ed oli surriscaldati possono prendere fuoco. Utilizzare
l’apparecchiatura solo sotto costante controllo. Non utilizzare
mai acqua per spegnere grasso od olio!
• Parti di attrezzatura e accessori che entrano in contatto con
i generi alimentari dopo la pulizia con detersivi devono essere
risciacquati a fondo con acqua potabile.
• Non rivolgere sull'apparecchio getti d'acqua, di vapore o ad
alta pressione!
• Se l'ambiente viene pulito con apparecchi a getto d'acqua,
di vapore o ad alta pressione prima spegnere l'apparecchio!
• Durante la pulizia l'apparecchio deve essere fuori servizio.
• Non utilizzare liquidi infiammabili per la pulizia dell’apparecchio.
• Le riparazioni possono essere effettuate solo da personale
qualificato.
• Per i lavori di riparazione l’apparecchio deve essere sottoposto a isolamento onnipolare dalla tensione (interruttore locale, ad es. sezionatore del carico di sicurezza).
• Il valore di emissione acustica dell’apparecchiatura in funzione è inferiore a 70 dB (A). Determinate normative di sicurezza
nazionali impongono obbligatoriamente questa indicazione.
AVVERTENZA
Attenzione! La ditta produttrice declina qualsiasi responsabi-
lità per inesattezze contenute nelle presenti istruzioni dovute
a errori di traduzione o di stampa: si riserva, inoltre, il diritto
di apportare al prodotto le modifiche che ritenga opportune
o necessarie, senza con questo variarne le caratteristiche
sostanziali. La ditta costruttrice declina qualsiasi responsabilità
qualora le direttive contenute nel presente manuale d'uso
non vengano scrupolosamente rispettate.
6 - ISTRUZIONI PER L’USO
Page 8
6 - ISTRUZIONI PER L’USO
0807_IT_42 - FRIGGITRICI ELETTRICHE
8 · 12
04/2008
6.2 Accensione
Prima di usare l’apparecchio per la prima volta occorre
pulire accuratamente la vasca con acqua tiepida e
detersivo, usando uno straccio morbido per eliminare
ogni traccia di antiruggine applicato in officina; asciugare con un panno pulito.
Controllare che il rubinetto d’uscita dell’olio sia chiuso.
Riempire la vasca con olio fino al livello stampigliato.
Attivare l'interruttore a monte dell'apparecchio.

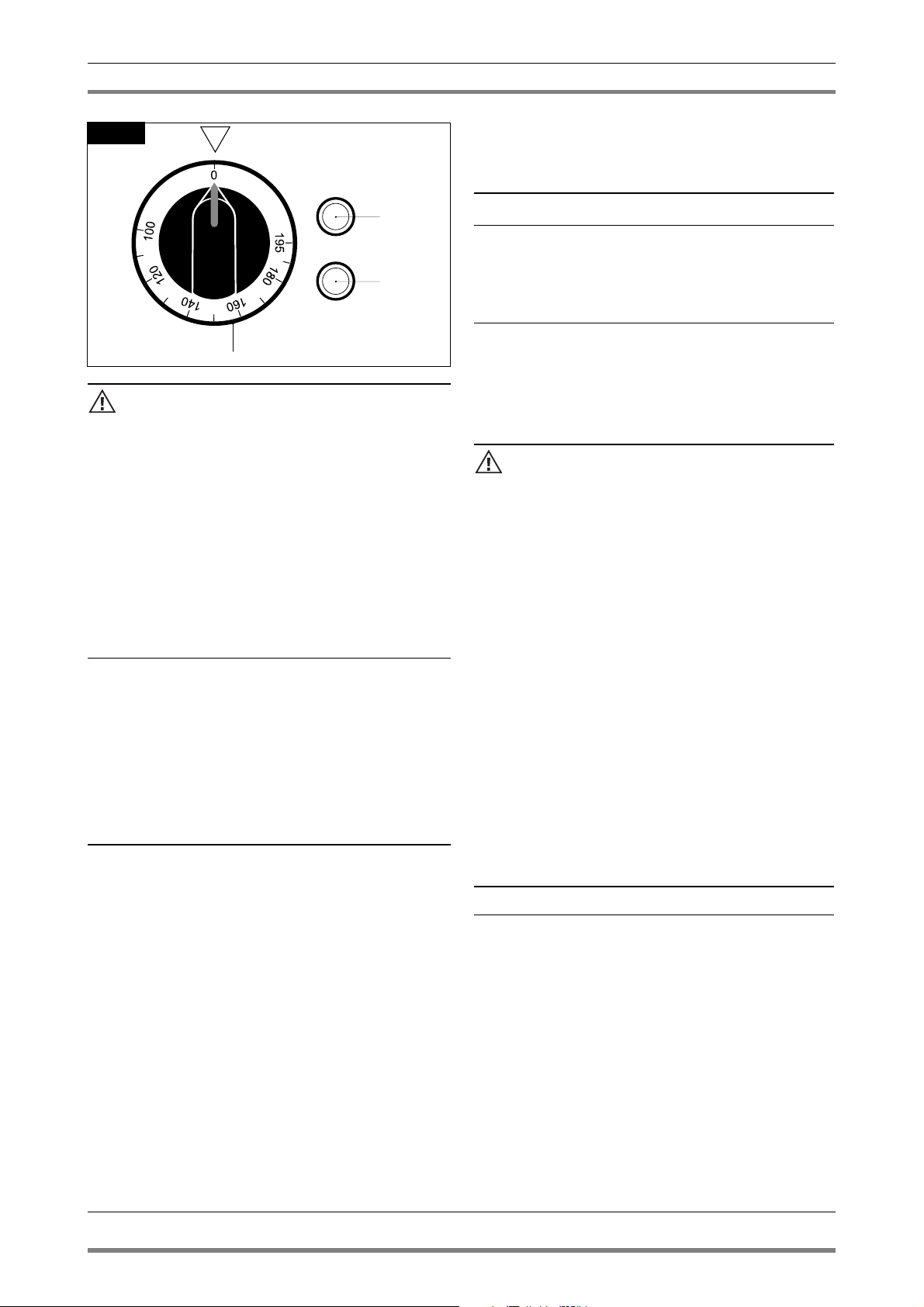

Con la manopola (pos. 1 fig. 1) posizionare il termostato dalla posi-
zione "0" alla temperatura desiderata compresa tra 100°C e 195°C;
le lampade spia si accendono; quella verde (pos. 2 fig. 1) indica che
l’apparecchio è in tensione, quella gialla (pos. 3 fig. 1) indica che le
resistenze sono inserite, non appena viene raggiunta la temperatura
desiderata, questa si spegne.
Per spegnere l’apparecchio, ruotare la manopola sulla posizione “0”.
6.2.1 Svuotamento della vasca
L’operatore deve provvedere affinchè per lo svuotamento della vasca
sia a disposizione un contenitore adatto.
Il contenitore deve resistere al calore e deve essere costruito in modo
che, durante lo svuotamento, I’olio non tracimi e rappresenti un
pericolo.
Un contenitore avente tali caratteristiche è compreso nel nostro programma di vendita come accessorio.
Accertarsi che l’olio sia freddo, posizionare il contenitore sotto il
rubinetto, aprire il rubinetto.
6.3 Pulizia e cura
• Non utilizzare apparecchi di pulizia a getto d'acqua o ad alta
pressione direttamente sull’apparecchiatura!
• Effettuare la pulizia solo una volta che l'apparecchio si sia raffreddato.
• La superficie deve essere ripassata con acqua pulita ed un panno
per rimuovere le tracce di detersivo.
• Tutte le sere, terminato l'uso, l’apparecchiatura deve essere pulita
con cura.
• Svuotare la vasca come descritto nel paragrafo 6.2.1, togliere
tutti gli eventuali residui dal fondo.
• Prima di iniziare la pulizia è necessario scollegare l’apparecchiatura dalla rete elettrica. Pulire le superfici e tutte le parti in acciaio
con acqua calda ed un detersivo delicato. Non utilizzare detersivi
aggressivi o corrosivi, che potrebbero danneggiare le parti in
acciaio.
• Lasciare asciugare perfettamente l’interno della vasca prima di
rimettere l’olio. L’olio di recupero deve essere filtrato e lasciato
decantare prima di essere rimesso in vasca. L’olio fresco e pulito
migliora le prestazione dell’apparecchio ed il gusto dei cibi.
• Asciugare con cura l'apparecchiatura.
• La pulizia quotidiana dell'apparecchio ne garantisce la perfetta
funzionalità ed una lunga durata.
6.4 Messa fuori servizio in caso di guasto
6.4.1 Comportamento in caso di guasto
In caso di guasto o funzionamento irregolare spegnare l’apparecchio. Togliere la corrente disattivando l’interruttore a monte.
Chiamare il servizio assistenza tecnica.
6.4.2 Comportamento in caso di prolungata interruzio-
ne dell'uso
Qualora l'apparecchio non venga utilizzato per periodi prolungati, è
necessario pulirlo a fondo come descritto nel capitolo 6.5 “Cura dell’apparecchio e intervalli di manutenzione”, interrompere l’alimentazione elettrica.
6.5 Cura dell’apparecchio e intervalli di
manutenzione
Attenzione! Durante la pulizia evitare accuratamente
di lavare l’apparecchio mediante l’uso di getti d’acqua
diretti o a pressione!
La pulizia deve essere effettuata ad apparecchiatura
fredda.
Un'accurata pulizia quotidiana dopo la disattivazione dell'apparecchio ne garantisce la perfetta funzionalità ed una lunga durata. Le
componenti in “acciaio inossidabile” devono essere pulite con un
panno imbevuto di acqua e detergente; non devono essere utilizzate sostanze aggressive o abrasive.
Non è consentito usare lana d'acciaio perché potrebbe causare la
formazione di ruggine.
Per lo stesso motivo è necessario evitare il contatto con materiali
ferrosi. Per la pulizia evitare carta vetrata e carta con gel lubrificante.
In casi particolari è possibile utilizzare polvere di pietra pomice.
In presenza di forte sporcizia si raccomanda l'uso di spugne di mate-
riale plastico (es. spugna Scotch).
Dopo la pulizia, risciacquare con acqua pulita e passare con un
panno.
Tutti gli interventi di manutenzione e riparazione devono essere
realizzati solo da un tecnico specializzato titolare di licenza.
L'apparecchio deve essere fatto controllare almeno una volta l'anno;
per questo si consiglia di stipulare un contratto di manutenzione.
6.6 Raccomandazioni per il trattamento di
cucine industriali in "acciaio inossidabile"
6.6.1 Informazioni utili sull’"acciaio inossidabile"
Generalmente le cucine industriali vengono costruite con i tipi di
“acciaio inossidabile” aventi i seguenti codici materiale:
• 1.4016 o 1.4511 = acciai al cromo magnetizzabili
• 1.4301, 1.4401 e 1.4571 = acciai al cromo-nichel non magnetizzabili
Gli acciai al cromo presentano caratteristiche termotecniche favorevoli. Infatti, hanno una minore tendenza a deformarsi per effetto del
calore.
Gli acciai al cromo-nichel, invece, presentano buone caratteristiche di
resistenza alla corrosione.
La resistenza alla corrosione degli acciai inossidabili deriva da una
patina passiva che si forma sulla superficie entrando in contatto con
l'ossigeno.
L'ossigeno contenuto nell'aria è già sufficiente per formare la patina
passiva che consente la rimozione automatica di anomalie o danneggiamenti causati da azioni meccaniche. La patina passiva si costituisce
o si ricostituisce più velocemente se l'acciaio entra in contatto con
Fig. 1
2
3
1
Page 9
6 - ISTRUZIONI PER L’USO
0807_IT_42 - FRIGGITRICI ELETTRICHE
9 · 12
04/2008
acqua corrente contenente ossigeno.
Un effetto ulteriormente potenziato si ottiene mediante acidi ad
effetto ossidante (acido nitrico, acido ossalico). Questi acidi vengono
utilizzati se l'acciaio è stato sottoposto a forti sollecitazioni chimiche
e, pertanto, ha perso in larga misura la propria patina passiva.
Lo strato passivo può essere danneggiato o compromesso chimicamente mediante agenti ad azione riducente (che consumano ossigeno), se entrano in contatto con l'acciaio concentrati o ad alte temperature. Fra queste sostanze aggressive figurano per esempio:
• sostanze saline e solforose
• cloruri (sali)
• concentrati di spezie come senape, essenza di aceto, dadi, soluzioni con sale da cucina, ecc.
Altri danni possono essere causati da:
• ruggine esterna (ad es. di altri componenti, utensili o ruggine incipiente)
• particelle di ferro (ad es. limatura)
• contatto con metalli non ferrosi (formazione di elementi)
• carenza di ossigeno (ad es. nessuna presa d’aria, acqua povera di
ossigeno).
6.6.2 Avvertenze e consigli per la manutenzione delle
apparecchiature in “acciaio inossidabile"
• La superficie delle apparecchiature in “acciaio inossidabile” deve
essere mantenuta sempre pulita e a contatto con l’aria. Quando
non è in funzione, tenere gli sportelli dell’apparecchiatura aperti,
in modo da consentire un buon accesso dell’aria.
• Rimuovere regolarmente incrostazioni di calcare, grassi, amido e
albume sotto i quali, in difetto d'aria, può formarsi della ruggine.
Per la pulizia non devono essere utilizzati prodotti sbiancanti o
contenenti cloro. Attenersi alle eventuali indicazioni della ditta in
merito a detersivi speciali e a metodi di pulizia da adottare per
l'apparecchiatura. In assenza di raccomandazioni specifiche per la
pulizia, è comunque necessario utilizzare detersivi a scarso contenuto di cloruro. Dopo la pulizia, rimuovere eventuali residui di
detersivo con abbondante acqua pulita ed asciugare accuratamente le superfici.
• Limitare al minimo il contatto dell'”acciaio inossidabile” con acidi
concentrati, spezie, sali, ecc. Anche i vapori acidi che si formano
nel pulire la piastrellatura favoriscono la corrosione dell'"acciaio
inossidabile".
• In particolare per quanto riguarda pentole e apparecchiature multiple, non è consigliabile caricare la camera di cottura esclusivamente con cibi ad elevato contenuto di sale.
È preferibile cucinare insieme cibi diversi, ad es. pietanze grasse o
verdure contenenti acidi.
• Evitare di danneggiare la superficie di “acciaio inossidabile”, in
particolare con metalli diversi. I residui di altri metalli inducono la
formazione di microelementi chimici che possono ingenerare corrosione. In ogni caso è opportuno evitare il contatto tra ferro e
acciaio, in quanto provoca la ruggine. L'eventuale contatto
dell'”acciaio inossidabile” con il ferro (lana d’acciaio, trucioli di
condutture, acqua ferruginosa) può innescare fenomeni di corrosione. Per la pulizia meccanica si consiglia, pertanto, di utilizzare
esclusivamente lana d’acciaio o spazzole con setole naturali, di plastica o di acciaio. La lana d’acciaio o le spazzole con acciaio inox
portano alla ruggine per sfregamento. Zone di ruggine appena
formata possono essere eliminate con detersivi liquidi leggermente abrasivi o con della carta vetrata fine.
Macchie di ruggine più estese possono essere rimosse con una
soluzione calda di acido ossalico al 2-3%. Se questi prodotti per la
pulizia non fossero sufficienti, è necessario un trattamento con
acido nitrico al 10%.
Attenzione! Questi trattamenti possono essere effettuati solo da personale tecnico qualificato nel rispetto della
normativa vigente!
6.6.3 La Direttiva 2002/96/EC (RAEE):
informazioni agli utenti
Questa nota informativa è rivolta esclusivamente ai possessori di apparecchi che
presentano il simbolo di (fig. A) nell’etichetta adesiva riportante i dati tecnici
applicata sul prodotto stesso (etichetta
matricolare).
Questo simbolo indica che il prodotto è classificato secondo le norme
vigenti, come apparecchiatura elettrica od elettronica ed è conforme
alla Direttiva EU 2002/96/EC (RAEE) quindi, alla fine della propria vita
utile, dovrà obbligatoriamente essere trattato separatamente dai
rifiuti domestici, consegnandolo gratuitamente in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche
oppure riconsegnandolo al rivenditore al momento dell’acquisto di
una nuova apparecchiatura equivalente.
L’utente è responsabile del conferimento dell’apparecchio a fine vita
alle appropriate strutture di raccolta, pena le sanzioni previste dalla
vigente legislazione sui rifiuti.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento
ambientalmente compatibile contribuisce ad evitare possibili effetti
negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali
di cui è composto il prodotto.
Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in
cui è stato effettuato l’acquisto.
I produttori e gli importatori ottemperano alla loro responsabilità per
il riciclaggio, il trattamento e lo smaltimento ambientale compatibile
sia direttamente sia partecipando ad un sistema collettivo.
Fig. A
Page 10
R1 R1 R1

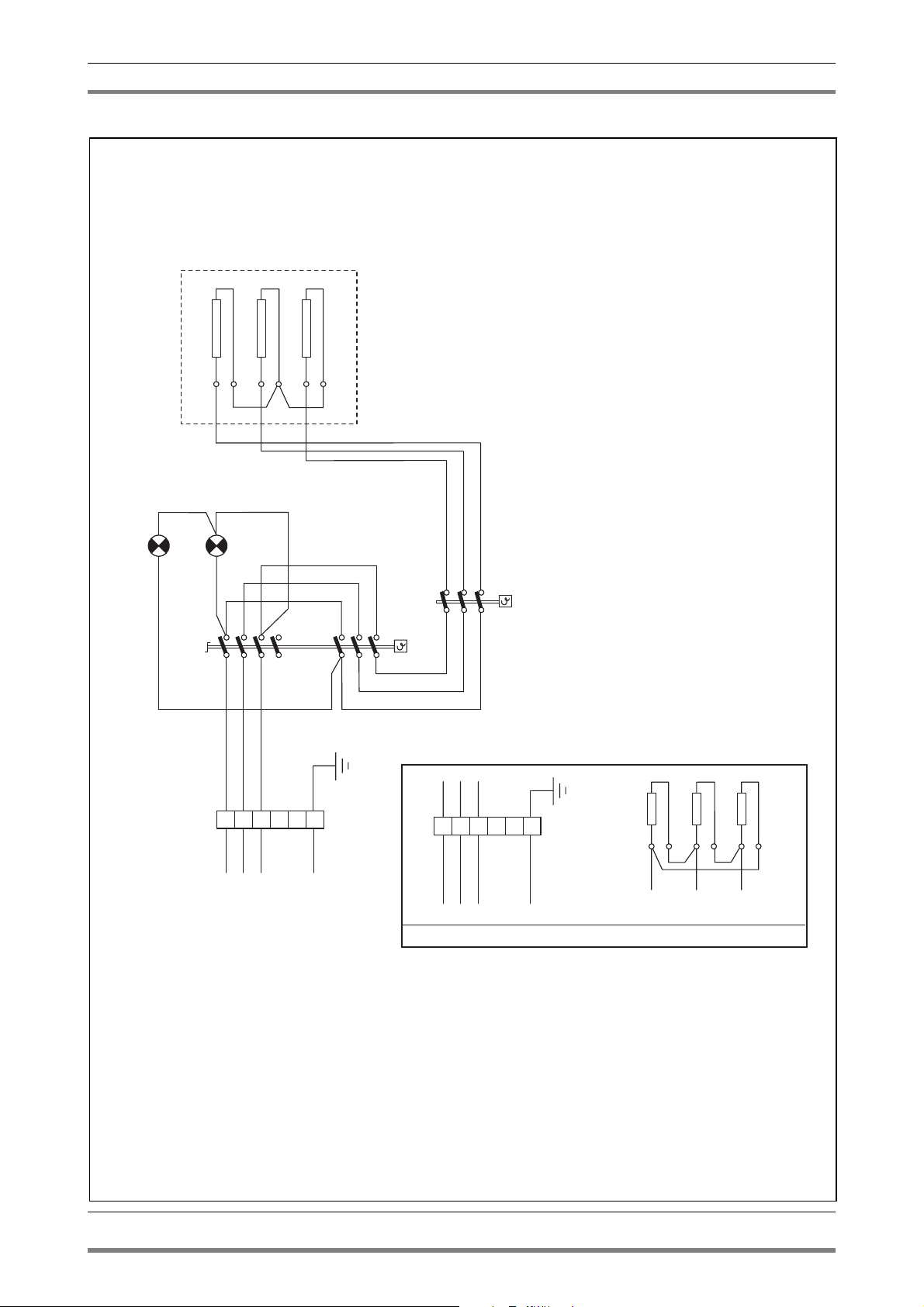

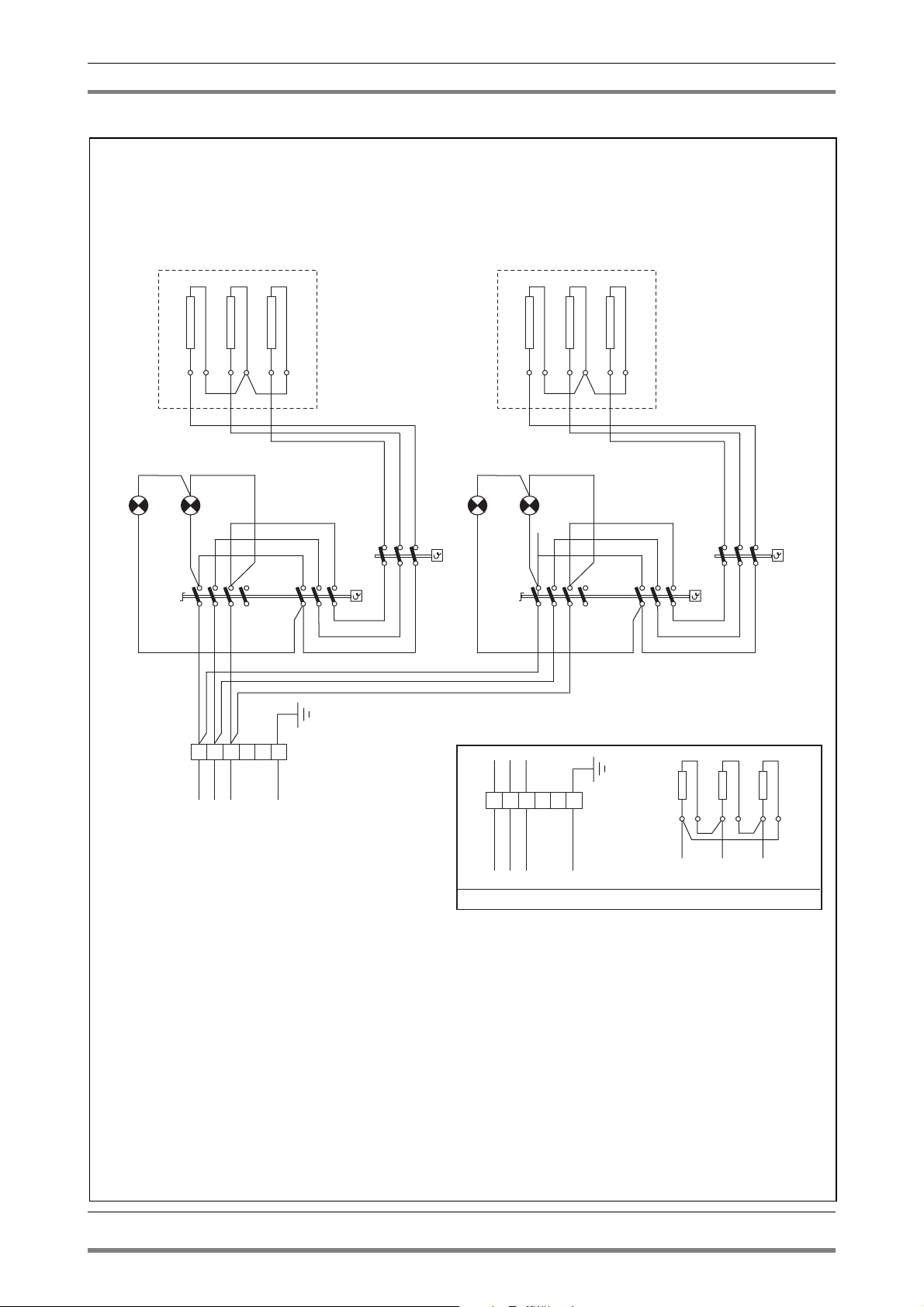

7 - APPENDICE: SCHEMI ELETTRICI
0807_IT_42 - FRIGGITRICI ELETTRICHE
10 · 12
04/2008
mA
B1
F1
H1
H2
R1
F2
Morsettiera arrivo linea
Interruttore
Termostato
Lampada spia verde
Lampada spia gialla
Resistenza 1700 W
Termostato di sicurezza
Potenza totale: 5.1 kW
ADN 650 • ADN 627
123456
H2 H1
B1
400V 3
1234
P1P2 P3 12 22 32
L1 L2 L3 PE
P4
1mA 2 345
11 21 31
6
F1
1mA2 345
L1 L2 L 3 PE
230V 3
F2
6
12 22 32
12
3
456
R1
Page 11
7 - APPENDICE: SCHEMI ELETTRICI
0807_IT_42 - FRIGGITRICI ELETTRICHE
11 · 12
04/2008
ADN 651 • ADN 628
mA
B1
F1
H1
H2
R1
F2
Morsettiera arrivo linea
Interruttore
Termostato
Lampada spia verde
Lampada spia gialla
Resistenza 1700 W
Termostato di sicurezza
Potenza totale: 10.2 kW
H2 H1
B1
R1 R1 R1
123456
1234
P1P2 P3 12 22 32
P4
1mA 2 345
11 21 31
6
F1
H2 H1
F2
R1 R1 R1
123456
1234
B1
P1P2 P3 12 22 32
P4
F2
11 21 31
F1
400V 3
L1L2 L3 PE
1mA2 345
L1 L2 L 3 PE
230V 3
6
3
12
12 22 32
456
R1
Page 12
AVVERTENZA
LA CASA COSTRUTTRICE DECLINA OGNI
RESPONSABILITÀ PER LE POSSIBILI INESATTEZZE
CONTENUTE NEL PRESENTE OPUSCOLO IMPUTABILI
AD ERRORI DI TRASCRIZIONE O STAMPA.
SI RISERVA INOLTRE IL DIRITTO DI APPORTARE
AL PRODOTTO QUELLE MODIFICHE CHE RITIENE UTILI O
NECESSARIE, SENZA PREGIUDICARNE LE
CARATTERISTICHE ESSENZIALI.
LA DITTA COSTRUTTRICE DECLINA OGNI E QUALSIASI
RESPONSABILITÀ QUALORA NON VENISSERO
STRETTAMENTE OSSERVATE LE NORME CONTENUTE
IN QUESTO MANUALE.
WHIRLPOOL EUROPE srl
V.le Guido Borghi, 27
I – 21025 Comerio – VA
Loading...
