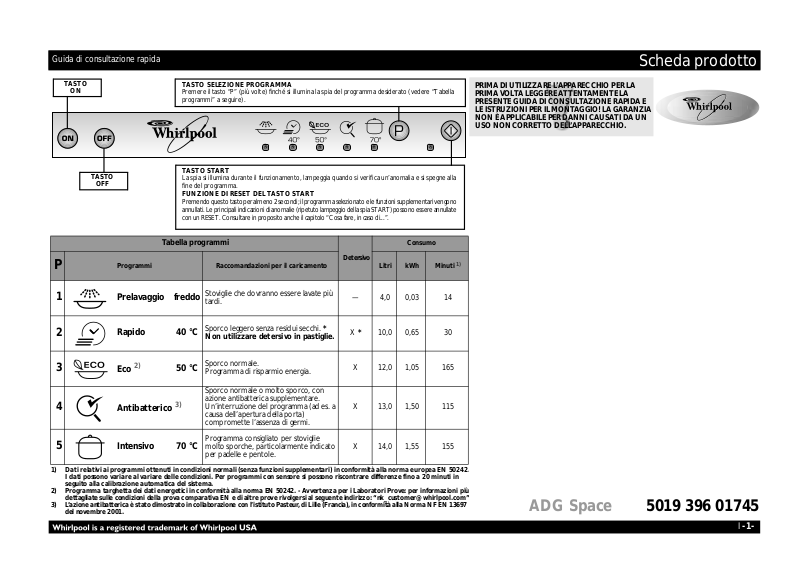

Whirlpool ADG SPACE PROGRAM CHART

”

Guida di consultazione rapida

Scheda prodotto

TASTO

OFF

1) Dati relativi ai programmi ottenuti in condizioni normali (senza funzioni supplementari) in conformità all a norma europea EN 50242 I dati possono variare al variare delle condizioni. Per programmi con sensore si possono riscontrare differenze fino a 20 minuti in seguito alla calibrazione automatica del sistema.

2) Programma targhetta dei dati energetici in conformità alla norma EN 50242. - Avvertenza per i Laboratori Prove: per informazioni più dettagliate sulle condizioni della prova comparativa EN e di altre prove rivolgersi al seguente indirizzo: “nk_customer@whirlpool.com

3) L’azione antibatteri ca è stato dimostrato in collaborazione c on l’istituto Pasteur , d i Lille (Francia), in conformità alla Norma NF EN 13697 del novembre 2001.

Programmi Raccomandazioni per il caricamento Litri kWh

Prelavaggio freddo

Rapido 40 °C

Eco

Antibatterico

Intensivo 70 °C

TASTO SELEZIONE PROGRAMMA

Premere il tasto “P” (più volte) finché si illumina la spia del programma desiderato (vedere “Tabella programmi” a seguire).

TASTO START

La spia si illumina durante il funzionamento, lampeggia quando si verifica un’anomalia e si spegne alla fine del programma.

FUNZIONE DI RESET DEL TASTO START

Premendo questo tasto per almeno 2 secondi; il programma selezionato e le funzioni supplementari vengono annullati. Le principali indicazioni di anomalie (ripetuto lampeggio della spia START) possono essere annullate con un RESET. Consultare in proposito anche il capitolo “Cosa fare, in caso di...”.

Tabella programmi

Stoviglie che dovranno essere lavate più tardi.

Sporco leggero senza residui secchi.

Non utilizzare detersivo in pastiglie.

Sporco normale.

50 °C

Programma di risparmio energia. Sporco normale o molto sporco, con

azione antibatterica supplementare.

Un’interruzione del programma (ad es. a causa dell’apertura della porta) compromette l’assenza di germi.

Programma consigliato per stoviglie molto sporche, particolarmente indicato per padelle e pentole.

Detersivo

— 4,0 0,03 14

X * 10,0 0,65 30

X 12,0 1,05 165

X 13,0 1,50 115

X 14,0 1,55 155

Consumo

Minuti

PRIMA DI UTILIZZARE L ’ APPARECCHIO PE R LA PRIMA VOLT A LEGGERE A TTE NT AMENTE LA PRESENTE GUIDA DI CONSULT AZIONE RAPIDA E LE ISTRUZIONI PER IL MONTAGGIO! LA GARANZI A NON È APPLICABILE PER DANNI CAUSATI D A UN USO NON CORRETTO DELL ’APP ARECCHIO .

5019 396 01745ADG Space

-1-

Come impostare il grado di durezza dell’acqua in modo tale da assicurare i migliori risultati di pulizia

Primo utilizzo

Per assicurare sempre i migliori risultati di pulizia, è NECESSARIO impostare: tipo di DETERSIVO e DUREZZA DELL’ACQUA.

1- serbatoio sale 2- distributore brillantante 3- distributore detersivo 4- cestelli 5,6,7,8- funzioni disponibili sul pannello 9- filtri 10- bracci aspersori

Selezionare il 3° programma (vedere la Tabella programmi pagina 1)

Premere il tasto START per 7 secondi

3a.

Controllare il tipo di detersivo utilizzato...

Tipi di

detersivo

Polvere o gel

(regolazione di

fabbrica)

Pastiglia 2 in 1

Pastiglia 3 in 1

Pastiglia Tutto in 1

Nei modelli senza opzione “Tipo di detersivo”, quando si utilizzano le pastiglie la spia del sale e del brillantante si illuminano.

Come impostare la durezza dell’acqua

Accendere l’apparecchio

prima del primo lavaggio

solo

durezza dell’acqua è cambiata

Consultare l’Ente locale erogatore dell’acqua per sapere

grado di durezza dell’acqua

qual è il

Gradi

tedeschi °dH

0 - 5 0 - 9 0 - 6,3 Dolce 1 1x

6 - 10 10 - 18 7 - 12,6 Media 2 2x 11 - 15 19 - 27 13,3 - 18,9 Media 3 3x 16 - 21 28 - 37 19,6 - 25,9 Medio-dura 4 4x 22 - 28 38 - 50 26,6 - 35 Dura 5 5x 29 - 35 51 - 63 35,7 - 44,1 Molto dura 6 6x

36 - 60 64 - 107 44,8 - 74,9

Gradi

francesi °fH

o se la

Gradi

inglesi °eH

- Selezionare il 2° programma “P2” - secondo la tabella dei programmi.

- Premere il tasto START per almeno 5 secondi finché lampeggia la spia START.

- Il grado di durezza impostato viene indicato sul display (se presente) o il tasto START lampeggia.

- Ad ogni leggera pressione del tasto START l’impostazione aumenta e dopo aver raggiunto il valore 7 ricomincia da 1.

- L’apparecchio deve essere spento per memorizzare la nuova impostazione.

...

dell’acqua

Estremamente

Durezza

dura

...immettere questo valore nella lavapiatti

Lavastoviglie

con display:

inserire il valore sul

display

7 7x

3b.

...e impostarlo sulla lavastoviglie

utilizzando il tasto START

(secondo la tabella sottostante)

Modelli di lavastoviglie

Modello senza

display

3h 6h 9h

Lavastoviglie

senza display:

contare i

lampeggi del

led del tasto

START

Modello con

display

Suggerimenti per l’utilizzo del

detersivo

Gel or polvere

(brillantante e

sale)

fare

riferimento

alla fase 1

(vedere

“Controllo

quotidiano”)

Nessun simbolo

Pastiglie

se si rende necessario

altro sale fare

riferimento

alla fase 1

(vedere

“Controllo

quotidiano”)

Ricordare di utilizzare sale e brillantante all’occorrenza (come indicato di seguito)

Aggiungere sale

Sale

Aggiungere brillantante

Brillantante

L’impostazione di fabbrica è per acqua medio dura (il display mostra il numero “4” o la spia del tasto START lampeggia 4 volte).

Se si utilizza detersivo in pastiglie, già di per sé contenente sale, è comunque necessario aggiungere altro sale. Le pastiglie non addolciscono sufficientemente l’acqua.

Spegnere e riaccendere per memorizzare l’impostazione

-2-

Aggiunta di brillantante

(non necessario in casi si utilizzi detersivo in pastiglie). Come regolare la dose di brillantante

Controllo quotidiano

Alcuni lavaggi possono durare finché la spia del sale sul pannello comandi si spegne. Se la durezza dell’acqua rientra nella categoria (dolce), non usare il sale.

Aggiunta di brillantante

Indicatore del brillantante

Utilizzare solo brillantante per lavastoviglie. Se inavvertitamente si rovescia del brillantante, rimuoverlo immediatamente. In questo modo si evita un’eccessiva formazione di schiuma che può causare un’ano malia dell’apparecchio. Se sono presenti striature: regolare la dose di brillantante su una posizione inferiore (1-3). Se le stoviglie non sono perfettamente asciutte: regolare la dose su una posizione superiore (5-6). Le stoviglie in plastica si asciugano con maggiore difficoltà

e anche una regolazione su una posizione superiore non migliora la situazione. I detersivi con brillantante possono avere effetto soltanto con programmi di maggiore durata. Con programmi brevi possono presentarsi residui di detersivo (utilizzare eventualmente detersivi in polvere). I detersivi con brillantante tendono a

formare eccessiva schiuma.

Aggiunta di detersivo -

Indicatore ottico (a seconda del modello). Svitare il tappo.

Solo prima del primo lavaggio riempire il serbatoio del sale di acqua.

Indicatore del

sale (a seconda

del modello)

La spia sul pannello comandi si illumina

quando È NECESSARIO

AGGIUNGERE SALE.

(non necessario in casi si utilizzi detersivo in pastiglie). Come regolare la dose di brillantante

Indicatore ottico B

Se necessario, aprire il coperchio (premere la leva).

(a seconda del modello)

La spia sul pannello comandi si illumina quando È NECESSARIO AGGIUNGERE BRILLANTANTE.

Aggiungere brillantante fino alla linea di massimo ~100 ml

Utilizzare solo detersivo per lavastoviglie in conformità alle istruzioni del fornitore

Pastiglie / gel / polvere

Riempire con il sale (in nessun

caso aggiungere detersivo!). min. 1,5 kg max. 2 kg

arancione: OK.

La quantità di brillantante può essere adattata al prodotto utilizzato. Minore è la regolazione, minore è la quantità di brillantante (regolazione di fabbrica: posizione 4). Premere la leva per aprire il coperchio. Con una moneta o simili ruotare la freccia nella posizione desiderata. Richiudere il coperchio una volta modificata la quantità di brillantante.

scuro: OK.

Indicatore ottico (a seconda del modello). Avvitare il tappo. Rimuovere gli eventuali residui di sale attorno al tappo.

chiaro: È NECESSARIO AGGIUNGERE SALE

chiaro: È NECESSARIO AGGIUNGERE BRILLANTANTE

Uso quotidiano

Aprire il coperchio A (premere la leva).

Riempire il distributore del detersivo solo prima di avviare il programma di lavaggio.

Utilizzare una pastiglia per un ciclo, collocandola nel distributore del detersivo.

-3-
