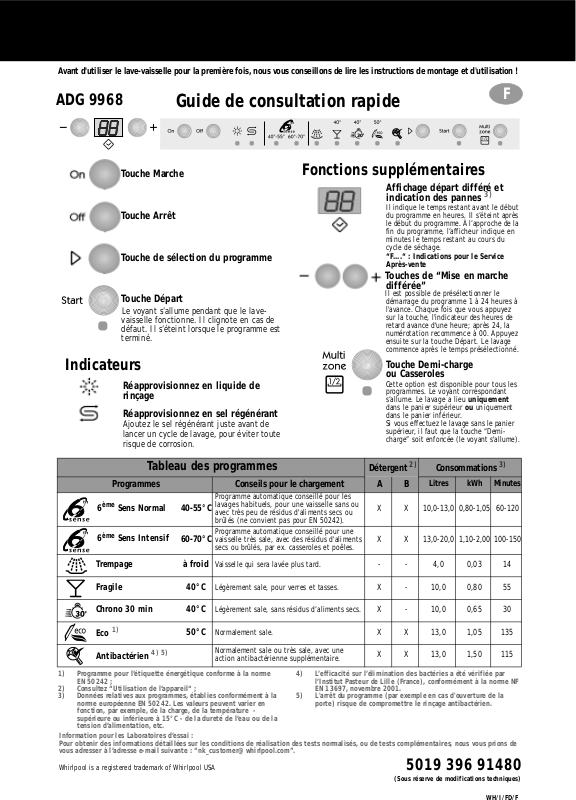

Page 1
Avant d'utiliser le lav e-vaisselle po ur la premièr e fois , nous vous conseillons de lir e les instru ctions de montage et d'utilisation !
ADG 9968
Indicateurs
Guide de consultation rapide
Touche Marche
Touche Arrêt
Touche de sélection du programme
Touche Départ
Le voyant s’allume pendant que le lavevaisselle fonctionne. Il clignote en cas de
défaut. Il s’éteint lorsque le programme est
terminé.
Réapprovisionnez en liquide de
rinçage
Réapprovisionnez en sel régénérant
Ajoutez le sel régénérant juste avant de
lancer un cycle de lavage, pour éviter toute
risque de corrosion.
Fonctions supplémentaires
Affichage départ différé et
indication des pannes
Il indique le temps restant avan t le début
du programme en heures. Il s’éteint après
le début du programm e . À l’approc he d e la
fin du programme, l’afficheur indique en
minutes le temps restant au cours du
cycle de séchage.
“F....“ : Indications pour le Service
Après-vente
Touches de “Mise en marche
différée”
Il est possible de présélectionner le
démarrage du programme 1 à 24 heures à
l'avance. Chaque fois que vous appuyez
sur la touche, l'in dicateur des heures de
retard avance d'une heure; après 24, la
numérotation recommence à 00. Appuyez
ensuite sur la touche Départ. Le lavag e
commence après le temps présélectionné.
Touche Demi-charge
ou Casseroles
Cette option est disponible pour tous les
programmes. Le voyant correspondant
s’allume. Le lavage a lieu
dans le panier supérieur ou uniq uement
dans le panier inférieur.
Si vous effectuez le lavage sans le panier
supérieur, il faut que la touche “Demicharge” soit enfoncée (le voyant s'allume).
uniquement
F
3)
Tableau des programmes
Détergent
Programmes Conseils pour le chargement A B
Programme automatique conseillé pour les
ème
6
Sens Normal
ème
6
Sens Intensif
40-55°C
60-70°C
Trempage à froid
Fragile 40°C
Chrono 30 min 40°C
1)
Eco
Antibactérien
1) Programme pour l’étiquette énergétique conforme à la norme
EN 50242 ;
2) Consultez “Utilisation de l’appareil“ ;
3) Donn ées relatives aux programmes, établies conformément à la
norme européenne EN 50242. Les valeurs peuvent varier en
fonction, par exemple, de la charge, de la température supérieure ou inférieure à 15°C - de la dureté de l’eau ou de la
tension d’alimentation, etc.
Information pour les Laboratoires d’essai :
Pour obtenir des informations détaillées sur les conditions de réalisation des tests normalisés, ou de tests complémentaires, nous vo us prio ns de
vous adresser à l’adresse e-mail suivante : “[email protected]”.
Whirlpool is a registered trademark of Whirlpool USA
4) 5)
lavages habituels, pour une vaisselle sa ns ou
avec très peu de résidus d'aliments secs ou
brûlés (ne convient pas pour EN 50242).
Programme automatique conseillé pour une
vaisselle très sale, avec des résidus d'aliments
secs ou brûlés, par ex. casseroles et poêles.
Vaisselle qui sera lavée plus tard.
Légèrement sale, pour verres et tasses.
Légèrement sale, sans résidus d’aliments secs.
Normalement sale.
50°C
Normalement sale ou très sale, avec une
action antibactérienne supplémentaire.
4) L’efficacité sur l’élimination des bactéries a été vérifiée par
5) L'arrêt du programme (par exemple en cas d'ouverture de la
l’Institut Pasteur de Lille (France), conformément à la norme NF
EN 13697, novembre 2001.
porte) risque de compromettre le rinçage antibactérien.
2)
Consommations
Litres kWh Minutes
X X 10,0-13,0 0,80-1,05 60-120
X X 13,0-20,0 1,10-2,00 100-150
- - 4,0 0,03 14
X - 10,0 0,80 55
X - 10,0 0,65 30
X X 13,0 1,05 135
X X 13,0 1,50 115
5019 396 91480
(Sous réserve de modifications techniques)
3)
Page 2
Comment utiliser l’appareil
Pour de plus amples explications, consultez les différents chapitres de la notice d’emploi.
Mise sous tension
Comment remplir le
distributeur de détergent
Contrôlez le niveau
du liquide de rinçage
Contrôlez le niveau
du sel régénérant
Chargez les paniers
Sélectionnez le programme
Sélectionnez les
fonctions supplémentaires
Appuyez sur la touche MARCHE.
Grand distributeur A :
À chaque cycle de lavage.
Petit distributeur B :
Uniquement pour les programmes
avec trempage.
Indicateur mécanique C.
Ou voyant sur le bandeau de commande (si présent).
Uniquement sur modèles avec
adoucisseur.
Indicateur mécanique D.
Ou indicateur électrique sur le band eau
de comma nde (si pré s ent).
Consultez les instructions pour le chargement des paniers.
Le dernier programme sélectionné s’allume. Maintenez la touche
enfoncée, jusqu’à ce que le programme souhaité s’allume.
Si nécessaire (si présent).
Le voyant correspondant s’allume.
ABC
Appuyez sur la
touche DÉPART
Fermez la porte,
ouvrez le robinet d’eau
lavage
Cycle de
Éteignez l’appareil
Fermez le robinet d’eau,
déchargez les paniers
Le programme sélectionné est
ainsi mémorisé (égalemen t si
coupure de courant après
validation).
Lorsque le programme est terminé, un signal sonore est émis.
Seulement lorsque le voyant DÉPART est éteint : appuyez sur la touche
ARRET. Tous les voyants s’éteignent.
Attention au nuage de vapeur lorsque vous ouvrirez la porte !
Déchargez l’appareil en commençant par le panier inférieur.
“Comment modifier le programme”
Appuyez sur la touche DÉPART pendant 2 sec.
jusqu’à ce que le voyant Départ s’éteigne ;
Sélectionnez un autre pr ogr amm e et
appuyez de nouveau sur la touch e
- N’ouvrez la porte qu’en cas de nécessité
absolue (Attention au nuage de vapeur).
- Si vous éteignez l’appareil en cours de
programme , lorsque vous le remettrez en
marche , le pr ogr amme redém arr er a là où
le cycle a été interrompu.
DÉPART.
WH/II/FD/F
Page 3
Indications relatives au chargement du lave-vaisselle
et à la configuration des paniers
Panier supérieur :
Support multi-rangement (A) :
En fonction de la position, pour
ustensiles longs, tasses et verres, par
exemple. Trois positions son t disponibles .
Supports de la vaisselle (B) :
En fonction de la position, pour tasses
et verres à pied.
Stabilisateur de verres tournant (C) :
En fonction de la position, pour petits
verres ou verres à pied.
Chargez les ustensiles longs (fourchettes
à rôti, grands couteaux) en tournant leur
partie pointue vers l’ appar eil.
“Demi-charge” panier supérieur
(selon modèle) :
uniquement
Chargez
Disposez le panier à couverts (D) dans
le panier supérieur.
le panier supérieur .
Vous pouvez régler le panier en
hauteur même s’il est chargé :
Réglage inférieur :
•
poignées du panier (E) vers
l’extérieur et abaisse z-le.
Réglage supérieur :
•
poignées (E) vers le haut jusqu’à ce
que le panier soit encastré (Réglage
d’usine).
Le panier doit être au même niveau
des deux côtés.
Retrait du panier supérieur pour le
lavage dans le panier inférieur
d’assiettes ou de plats à four de
grande dimension :
Soulevez les arrêts (F) qui bloquent le
panier sur ses rails, à gauche et à dr oite,
et extrayez le panier supérieur.
Lorsque le panier supérieur est installé,
les arrêts doivent toujours être fermés.
tirez les
tirez les
1)
deux
deux
en fonction du modèle de l’appareil
2)
fermé
F
Arrêt
F
Arrêt
ouvert
Panier inférieur :
Selon le modèle de l’appareil, des supports
pour plats de service escamotables ou fix es
sont présents (G).
“Casseroles” panier inférieur
(selon modèle) :
uniquement
Chargez
Lavage plus intensi f sur to ut po ur les
plats de service et les casseroles.
Panier à couverts (J) ou (H) :
Certains modèles sont équipés d’une
grille (I) qui peut être placée sur le
panier à couverts et sert de séparation.
Panier à couverts (D), si présent,
uniquement pour les appareils équipés
de la fonction demi-charge.
Chargez les couverts avec lesquels
vous pourriez vous blesser avec les
pointes tournées vers le bas.
Introduisez uniquement des articles po uv ant êt r e lavés au lav e-vaisselle. N’intr oduisez pas des articles qui n e peuv en t pas être
lavés au lave-vaisselle : objets en bois, en aluminium, en plasti que , en étain, vaisselle décorée (non émaillée), couv erts en argent .
Les articles suivants peuvent être achetés auprès de votre revendeur :
1)
Support multi-rangement (A) - code de commande AMH 369.
2)
Stabilisateur de verres tournant (C) - code de commande WGH 1000.
le panier inférieur.
WH/III2/F
Page 4
Ce qu’il convient de faire en cas de ...
En cas de problème de fonctionnement ou de mauvais résultat de lavage, vérifiez les points suivants avant de vous adresser
au Service Après-Vente (* consultez également le chapitre correspondant dans les notices d’emploi).
Problème Cause Solution
L’appareil ne fonctionne
pas
La vaisselle n’est pas
sèche
La vaisselle n’est pas
tout à fait propre
Des résidus sous forme
de grains de sable ou de
granulés sont présents.
Les éléments en
plastique sont décolorés
Il y a des dépôts sur la
vaisselle
• pouvant facilement être
éliminés
• ne pouvant pas facilement
être éliminés
Les verres sont opaques/
ils ne brillent pas
Des taches de rouille sont
présentes sur les couverts
Identification des
pannes de l’appareil
Si, après avoir effectué les contrôles ci-dessus, le défaut persiste, éteignez l’appareil et fermez le robinet d’eau puis
contactez le Service Après-Vente (voir sur la garantie).
Avant de contacter le Service Après-Vente, munissez-vous des données suivantes :
•Le type de panne.
• Type et modèle de l’apparei l.
• Le numéro de service, à s avoir le numéro in diqué sur l’étiquette adhésive
du Service Après-vente placée à l’intérieur de la porte , à droite .
• L’eau n’arrive pas. • Ouvrez le robinet.
• L’appareil charge une quantité d’eau
insuffisante.
• Le courant est coupé. • Branchez la fiche dans la prise de courant.
• Démarrage du programme
présélectionné.
• La quantité de produit de rinçage est
insuffisante.
• Il reste de l’eau dans les parti es cr euses . • Chargez la vaisselle de manière à ce qu’elle soit inclinée.
• Le jet d’eau n’atteint pas toutes les
surfaces de la vaisselle.
• La quantité de détergent est
insuffisante.
• Le programme sélectionné ne convient pas. • Sélectionnez un programme de lavage plus intensif.
• Les bras d’aspersion sont bloqués. • Les bras d’aspersion doivent tourner librement.
• Les gicleurs des bras d’aspersion sont
bloqués.
• Le détergent ne convient pas/est périmé. • Utilisez un détergent de marque, de bonne qualité.
• Les filtres sont encrassés. • Contrôlez régulièrement l’état de propreté des
• Les filtres ne sont pas installés
correctement.
• Jus de tomate/carotte,... • En fonction du matériau, utilisez un détergent ayant
• Des taches sont présentes sur la
vaisselle/les verres.
• Des taches/rayures sont présentes sur
les verres.
• La vaisselle/les verres sont recouverts
d’une couche de sel.
• L’eau n’est pas suffisamment douce car
des traces de calcaire sont visibles.
• Ils ne peuvent pas être lavés au lavevaisselle.
• Ces couverts ne sont pas en acier
inoxydable.
•Le voyant DÉPART clignote.
• Indicateur F... (si présent).
• Nettoyez le filtre d’arrivée d’eau installé sur le rob ine t.
• Contrôlez que le tuyau d’alimentation n’est pas plié.
• Appuyez sur la touche DÉPART.
• Fermez la porte.
• Contrôlez le fusible de votre installation.
• Eventuellement, placer le sélecteur de programmes
sur “0”.
• Augmentez le dosage *.
• Chargez la vaisselle de façon à ce que les différentes
pièces ne se touchent pas.
Retournez les pièces de vaisselle dont les surfaces
sont concaves.
• Effectuez le dosage du détergent en vous conform an t
aux instructions du fabricant.
• Retirez les impuretés qui empêchent l’eau d’affluer *.
filtres/lavez-les au besoin *.
• Introduisez le filtre correctement et serrez-le *.
un pouvoir blanchissant plus puissant.
• Augmentez le dosage du liquide de rinçage *.
• Diminuez le dosage du liquide de rinçage *.
• Fermez correctement le couvercle du réservoir à sel *.
• Modifiez le réglage du sélecteur de dureté de l’eau,
au besoin, réapprovisionnez en sel *.
• Utilisez des verres pouvant être lavés au lavevaisselle.
• Utilisez des couverts appropriés.
• Assurez-vous que les filtres ne sont pas encrassés et
que l’alimentation de l’eau n’est pas coupée (nettoyez
les filtres si nécessaire *). Redémarrez le programme.
Appuyez sur la touche DÉPART pendant 2 secondes,
jusqu’à ce que le voyant DÉPART s’éteigne.
Sélectionnez à nouveau le programme et appuyez un e
nouvelle fois sur la touche DÉPART.
WH/IV/F
Loading...
