Whirlpool ADG 9929/2 PROGRAM CHART [es]

Antes de utilizar el lavavajillas, lea atentamente las instrucciones de instalación y mantenimiento.

E ADG 9929

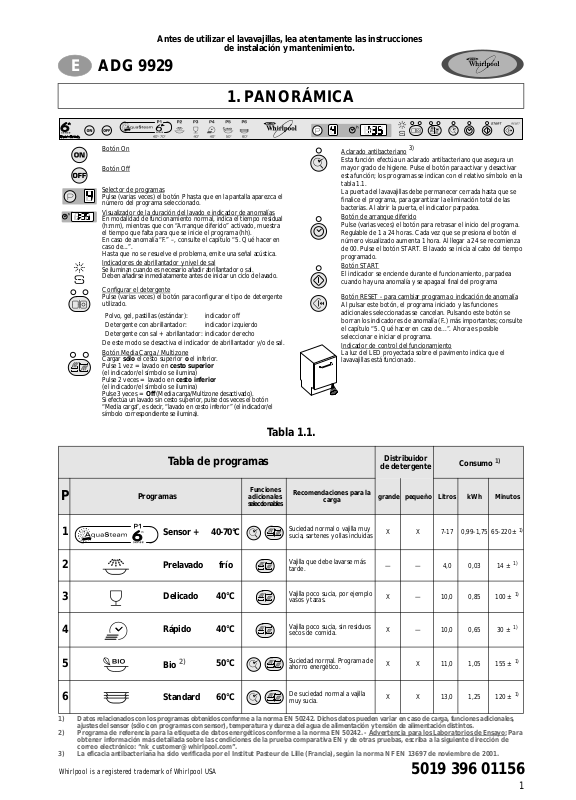

1. PANORÁMICA

Botón On

Botón Off

Selector de programas

Pulse (varias veces) el botón P hasta que en la pantalla aparezca el número del programa seleccionado.

Visualizador de la duración del lavado e indicador de anomalías En modalidad de funcionamiento normal, indica el tiempo residual (h:mm), mientras que con “Arranque diferido” activado, muestra el tiempo que falta para que se inicie el programa (hh).

En caso de anomalía “F.” –, consulte el capítulo “5. Qué hacer en caso de...”.

Hasta que no se resuelve el problema, emite una señal acústica.

Indicadores de abrillantador y nivel de sal

Se iluminan cuando es necesario añadir abrillantador o sal.

Deben añadirse inmediatamente antes de iniciar un ciclo de lavado.

Configurar el detergente

Pulse (varias veces) el botón para configurar el tipo de detergente utilizado.

Polvo, gel, pastillas (estándar):	indicador off
Detergente con abrillantador:	indicador izquierdo

Detergente con sal + abrillantador: indicador derecho

De este modo se desactiva el indicador de abrillantador y/o de sal.

Botón Media Carga / Multizone

Cargar sólo el cesto superior o el inferior. Pulse 1 vez = lavado en cesto superior (el indicador/el símbolo se ilumina)

Pulse 2 veces = lavado en cesto inferior (el indicador/el símbolo se ilumina)

Pulse 3 veces = Off (Media carga/Multizone desactivado).

Si efectúa un lavado sin cesto superior, pulse dos veces el botón “Media carga”, es decir, “lavado en cesto inferior” (el indicador/el símbolo correspondiente se ilumina).

Aclarado antibacteriano 3)

Esta función efectúa un aclarado antibacteriano que asegura un mayor grado de higiene. Pulse el botón para activar y desactivar esta función; los programas se indican con el relativo símbolo en la tabla 1.1.

La puerta del lavavajillas debe permanecer cerrada hasta que se finalice el programa, para garantizar la eliminación total de las bacterias. Al abrir la puerta, el indicador parpadea.

Botón de arranque diferido

Pulse (varias veces) el botón para retrasar el inicio del programa. Regulable de 1 a 24 horas. Cada vez que se presiona el botón el número visualizado aumenta 1 hora. Al llegar a 24 se recomienza de 00. Pulse el botón START. El lavado se inicia al cabo del tiempo programado.

Botón START

El indicador se enciende durante el funcionamiento, parpadea cuando hay una anomalía y se apaga al final del programa

Botón RESET - para cambiar programa o indicación de anomalía Al pulsar este botón, el programa iniciado y las funciones adicionales seleccionadas se cancelan. Pulsando este botón se borran los indicadores de anomalía (F..) más importantes; consulte el capítulo “5. Qué hacer en caso de...”. Ahora es posible seleccionar e iniciar el programa.

Indicador de control del funcionamiento

La luz del LED proyectada sobre el pavimento indica que el lavavajillas está funcionado.

Tabla 1.1.

Tabla de programas

Distribuidor

Consumo 1)

de detergente

P

Programas

Funciones

Recomendaciones para la

grande

pequeño

Litros

kWh

Minutos

adicionales

carga

seleccionables

1

Sensor +

40-70°C

Suciedad normal o vajilla muy

X

X

7-17

0,99-1,75

65-220 ±

1)

sucia, sartenes y ollas incluidas

2

Prelavado

frío

Vajilla que debe lavarse más

—

—

4,0

0,03

14 ±

1)

tarde.

3

Delicado

40°C

Vajilla poco sucia, por ejemplo

X

—

10,0

0,85

100 ±

1)

vasos y tazas.

4

Rápido

40°C

Vajilla poco sucia, sin residuos

X

—

10,0

0,65

30 ±

1)

secos de comida.

5

Bio 2)

50°C

Suciedad normal. Programa de

X

X

11,0

1,05

155 ±

1)

ahorro energético.

6

Standard

60°C

De suciedad normal a vajilla

X

X

13,0

1,25

120 ±

1)

muy sucia.

1)Datos relacionados con los programas obtenidos conforme a la norma EN 50242. Dichos datos pueden variar en caso de carga, funciones adicionales, ajustes del sensor (sólo con programas con sensor), temperatura y dureza del agua de alimentación y tensión de alimentación distintos.

2)Programa de referencia para la etiqueta de datos energéticos conforme a la norma EN 50242. - Advertencia para los Laboratorios de Ensayo: Para obtener información más detallada sobre las condiciones de la prueba comparativa EN y de otras pruebas, escriba a la siguiente dirección de correo electrónico: “[e-mail]”.

3)La eficacia antibacteriana ha sido verificada por el Institut Pasteur de Lille (Francia), según la norma NF EN 13697 de noviembre de 2001.

Whirlpool is a registered trademark of Whirlpool USA

5019 396 01156

1

2. GUÍA DE CONSULTA RÁPIDA

Indicaciones detalladas en las páginas siguientes; consultar también el capítulo “5. Qué hacer en caso de...”

1.Encender el aparato

2.Seleccionar el programa

3.Programar el tipo de detergente

4.Introducir el detergente

Abrir la puerta del lavavajillas.

Pulsar la tecla ON.

Pulsar la tecla o hasta ver el programa deseado. Seleccionar las eventuales funciones adicionales.

El tipo de detergente se puede programar de distintos modos según el modelo de lavavajillas. En el capítulo “1. Panorámica” se indican las modalidades de programación.

4a. Polvo/gel/pastillas
Llenar los compartimientos del distribuidor de	A B	C
detergente según el programa seleccionado.
Compartimiento grande A para todos los ciclos de
lavado, compartimiento pequeño B para programas
con prelavado (ver la tabla 1.1.).
4b. Detergente combinado (2 en 1/3 en 1/... etc.)
Añadir el detergente en el compartimiento A según las
indicaciones del fabricante.

5.Controlar el abrillantador

6.Controlar la sal

7.Cargar los cestos

8.Poner el aparato en funcionamiento

9.Abrir el grifo del agua y cerrar la puerta

Ciclo de lavado

Indicador óptico en el dosificador C

oscuro		cantidad suficiente,
claro		añadir (aprox. 150 ml).

El indicador del panel de mandos se enciende cuando es necesario añadir abrillantador. Este indicador no está presente en todos los modelos.

Según el modelo:

ventana de control en la tapa del depósito de la sal en el fondo del

aparato
naranja		si hay suficiente sal,
claro		si hay que añadir sal.

El indicador del panel de mandos se enciende cuando es necesario añadir sal. Una vez añadida la sal, el testigo se apaga sólo después de varios lavados.

Comprobar que los brazos aspersores puedan girar libremente y no sobresalgan vajillas o cubiertos de los cestos. Consultar las instrucciones para la carga en el capítulo 3 “Cómo utilizar el aparato”, apartado “Cómo cargar los cestos”.

Pulsar START.

Al cierre de la puerta, el aparato arranca.

Si no hay corriente o si el aparato se apaga antes de tiempo, cuando vuelve a arrancar, el programa se reanuda desde el punto en que se ha detenido. Cuidado al abrir la puerta: sale vapor a alta temperatura.

Cambiar el programa en curso:

-Pulsar RESET.

-Cerrar la puerta.

-(Descarga agua hasta 60 segundos).

-Abrir la puerta.

-Seleccionar nuevamente el programa.

-Pulsar START.

10.Fin del programa

11.Abrir la puerta, apagar el aparato

12.Cerrar el grifo del agua, vaciar los cestos

Al finalizar el programa, el aparato emite una señal acústica. El testigo de la tecla START se apaga.

Pulsar la tecla OFF. Todos los testigos se apagan.

Vaciar el aparato comenzando por el cesto inferior para evitar que caigan gotas en las vajillas de abajo.

2

3. CÓMO UTILIZAR EL APARATO

SELECCIÓN DEL PROGRAMA

Pulsar la tecla o hasta ver el programa deseado. El aparato debe estar encendido. Si es necesario, seleccionar las funciones suplementarias (si las hay). El testigo se enciende. El programa correcto y las funciones seleccionables figuran en la tabla 1.1 en la página 1.

Los tiempos indicados se cumplen en condiciones normales; podrían diferir de los tiempos reales. En los programas con sensor, se pueden observar diferencias de hasta 20 minutos después de la calibración automática del sistema.

CÓMO LLENAR EL DISTRIBUIDOR DE DETERGENTE

Llenar el distribuidor de detergente inmediatamente antes de iniciar un programa de lavado. Utilizar exclusivamente detergentes específicos para lavavajillas y en la cantidad recomendada por el fabricante. Respetar las advertencias de seguridad del fabricante.

Abrir los compartimientos del detergente pulsando la tecla izquierda (tecla 1) del distribuidor. a. Polvo/gel/pastillas

Llenar los compartimientos del distribuidor de detergente según el programa seleccionado (tabla 1.1).

Programas sin prelavado:

añadir la cantidad de detergente recomendada por el fabricante en el compartimiento A.

Programas con prelavado:

añadir 2/3 de la cantidad de detergente recomendada por el fabricante en el compartimiento grande A y 1/3 en el compartimiento pequeño B.

Las pastillas de detergente se colocan en el compartimiento A, según las indicaciones del fabricante.

Si se selecciona la función “Media carga”, las cantidades de detergente se reducen en aproximadamente 1/3.

b. Detergente combinado (2 en 1/3 en 1/... etc.)

Los detergentes combinados se colocan en el compartimiento A, según las indicaciones del fabricante.

	Compartimiento				Compartimiento
		Tecla 1
	grande A				pequeño B

Cerrar y presionar a fondo la tapa de los compartimientos del detergente después de llenarlos.

Los detergentes con abrillantador tienen efecto sólo con programas de mayor duración. Con programas breves pueden quedar residuos de detergente (utilizar eventualmente

detergentes en polvo). Los detergentes con abrillantador tienden a formar demasiada espuma.

La garantía no cubre reclamaciones relacionadas con el uso de estos productos.

CÓMO CONTROLAR/LLENAR/REGULAR EL ABRILLANTADOR

No necesario si se utilizan detergentes combinados.

a. Cómo controlar el nivel de abrillantador

Verificar el indicador óptico C en el distribuidor de abrillantador: oscuro = abrillantador suficiente, claro = añadir abrillantador.

Para aparatos con indicador eléctrico en el panel de mandos,					Indicador C
el testigo del abrillantador	se enciende en rojo si es
necesario añadir abrillantador.
b. Cómo llenar el distribuidor de abrillantador						máx.
Abrir el compartimiento del abrillantador pulsando la tecla
derecha (tecla 2) del distribuidor.

Verter el abrillantador en la abertura hasta la línea “máx.”
(aprox. 150 ml).			Tecla 2
Cerrar la tapa.

Utilizar sólo abrillantador para lavavajillas. Si el abrillantador desborda, quitarlo de inmediato para evitar el exceso de espuma, que podría causar un malfuncionamiento del aparato.

3
