Vor dem Gebrauch bitte die Montageanweisung und Gebrauchsanweisung lesen!
ADG 6330

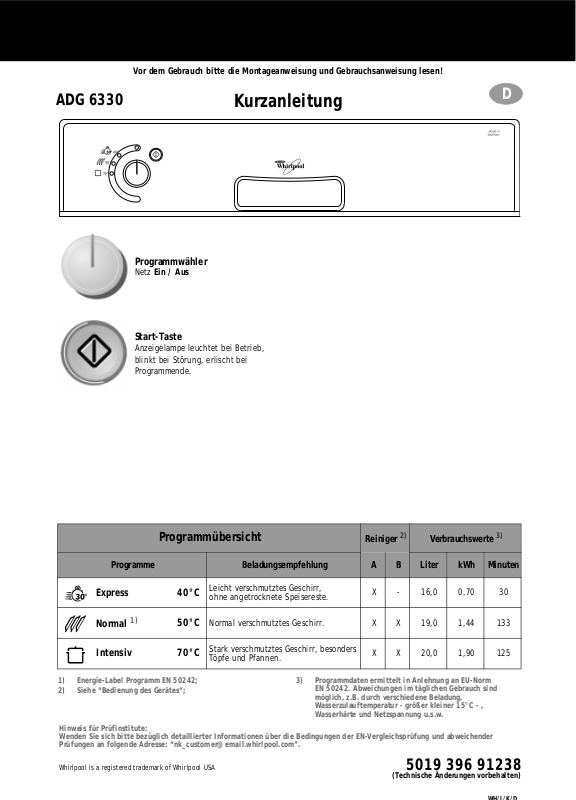

Kurzanleitung
Programmwähler
Ein / Aus
Netz
Start-Taste
Anzeigelampe leuchtet bei Betrieb,
blinkt bei Störung, erlischt bei
Programmende.
D
Programmübersicht
Programme Beladungsempfehlung A B Liter kWh Minuten
Express 40°C
Normal
1)
Intensiv 70°C
1) Energie-Label Programm EN 50242;
2) Siehe “Bedienung des Gerätes“;
Hinweis für Prüfinstitute:
Wenden Sie sich bitte bezüglich detaillierter Informationen über die Bedingungen der EN-Vergleichsprüfung und abweichender
Prüfungen an folgende Adresse: “[email protected]”.
Whirlpool is a registered trademark of Whirlpool USA
Leicht verschmutztes Geschirr,
ohne angetrocknete Speisereste.
Normal verschmutztes Geschirr. X X 19,0 1,44 133
50°C
Stark verschmutztes Geschirr, besonders
Töpfe und Pfannen.
3) Programmdaten ermittelt in Anlehnung an EU-Norm
EN 50242. Abweichungen im täglichen Gebrauch sind
möglich, z.B. durch verschiedene Beladung,
Wasserzulauftemperatur - größer kleiner 15°C - ,
Wasserhärte und Netzspannung u.s.w.
Reiniger
2)
Verbrauchswerte
X - 16,0 0,70 30
X X 20,0 1,90 125
5019 396 91238
(Technische Änderungen vorbehalten)
3)
Page 2
Bedienung des Gerätes
Zusätzliche Hinweise finden Sie in den einzelnen Kapiteln der Gebrauchsanweisung.
Gerät einschalten
Reiniger einfüllen
Klarspüler
kontrollieren
Regeneriersalz
kontrollieren
Körbe beladen
Tür schließen,
Wasserhahn öffnen
Programm wählen
Automatisches Einschalten durch Drehen des Drehknopfes (bei versenkbarem
Knopf, diesen durch Drücken zuerst hervorholen).
Kammer A:
Bei jedem Spülgang.
Kammer B:
Nur bei Programmen mit Vorspülen.
Mechanische Anzeige C.
Elektrische Anzeigelampe auf Bedienungsblende (wenn vorhanden).
Nur wenn Wasserenthärter vorhanden.
Mechanische Anzeige D. Elektrische
Anzeigelampe auf Bedienungsblende
(wenn vorhanden).
Siehe Beladungshinweise.
Auf gewünschtes Programm einstellen.
Entsprechende Anzeigelampe leuchtet auf.
AB
C
Zusatzfunktionen
wählen
START-Taste drücken
Spülvorgang
Gerät ausschalten
Wasserhahn schließen,
Körbe entladen
Bei Bedarf (wenn vorhanden).
Entsprechende Anzeigelampe leuchtet auf.
Danach ist das gewählte
Programm gespeichert (auch
bei Stromausfall).
Erst nachdem START-Taste erloschen ist: Drehknopf in die
Ausgangsposition stellen (bei versenkbarem Knopf diesen durch Drücken
versenken).
Achtung: Dampfaustritt beim Öffnen der Tür!
Beim Entladen des Gerätes mit dem Unterkorb beginnen.
“Programm wechseln”
START-Taste 2 Sek. gedrückt halten,
bis Anzeigelampe erlischt;
Programm neu wählen und
START-Taste erneut drücken.
- Tür nur wenn erforderlich öffnen
(Vorsicht: Heißer Dampf).
- Wird das Gerät vorzeitig ausgeschaltet,
läuft das Programm nach dem
Wiedereinschalten an der
unterbrochenen Stelle weiter.
WH/II/K/D
Page 3
Beladungshinweise und Korbausstattung
Oberkorb:
Multifunktionsablage (A):
Je nach Position, z.B. lange
Besteckteile, Tassen und Gläser.
Drei Positionen möglich.
Geschirrhalter (B):
Je nach Position, z.B. Teller, Tassen
und langstielige Gläser.
Glashalter schwenkbar (C):
Je nach Position, z.B. kleine oder
langstielige Gläser.
1)
2)
Halbe Beladung:
Nur Oberkorb beladen.
Besteckkorb (D) im Oberkorb
positionieren.
Höhenverstellung
(auch mit Beladung):
• Untere Stellung: Die beiden
Korbgriffe (E) nach außen
ziehen und Korb absenken.
• Obere Stellung: Die beiden
Korbgriffe (E) bis zum Einrasten
nach oben ziehen
(Auslieferungszustand).
Die beiden Korbgriffe müssen
sich auf gleicher Höhe befinden.
je nach Geräteausführung
Unterkorb:
Je nach Geräteausführung mit
klappbaren oder festen
Tellerhaltern (F).
Halbe Beladung:
Nur Unterkorb beladen.
Die Spülkraft, vor allem für Teller
und Töpfe, wird erhöht.
Besteckkorb (G) oder (H):
Je nach Modell ist ein aufsteckbarer
Gittereinsatz (I) zur Separierung
der Besteckteile beigefügt.
Besteckkorb (D) nur bei Geräten
mit halber Beladung.
Gegenstände die zu Verletzungen
führen können, müssen mit der
Spitze nach unten in den
Besteckkorb einsortiert werden.
Verwenden Sie nur spülmaschinenfestes Geschirr. Bitte keine Gegenstände im Geschirrspüler reinigen, die
ungeeignet sind, z.B. Holz, Aluminium, Zinn, Geschirr mit Dekor (ohne Unterglasur), Silberbesteck.
Kann beim Händler gekauft werden:
1)
Multifunktionsablage (A) - Set Nr. AMH 369.
2)
Glashalter schwenkbar (C) - Set Nr. WGH 1000.
WH/III/D
Page 4
Was tun, wenn...
Sollte Ihr Gerät nicht ordnungsgemäß funktionieren, dann überprüfen Sie bitte die folgenden Punkte, bevor Sie den
Kundendienst rufen (* siehe auch entsprechendes Kapitel in der Gebrauchsanweisung).
Störung Ursache Abhilfe
Gerät läuft nicht an
Geschirr nicht trocken
Geschirr nicht sauber
Sand- und grießartige
• Keine Wasserzufuhr. • Wasserhahn öffnen.
• Zu geringe Wasserzufuhr. • Zulaufsieb an Wasserhahn reinigen.
• Keine Stromzufuhr. • Netzstecker einstecken.
• Startzeit ist vorgewählt. • ggf. Startzeit auf “0” stellen.
• Klarspülmenge zu niedrig. • Dosierung erhöhen *.
• Restwasser in Vertiefungen. • Geschirrteile schräg positionieren.
• Geschirrflächen werden von
Wasserstrahl nicht erreicht.
• Zu wenig Reiniger. • Entsprechend Herstellerangabe dosieren.
• Falsches Programm eingestellt. • Stärkeres Programm wählen.
• Sprüharme blockiert. • Sprüharme müssen sich frei drehen.
• Düsen in Sprüharmen verstopft. • Verschmutzung beseitigen *.
• Reiniger nicht geeignet/zu alt. • Einsatz eines guten Markenreinigers.
• Siebe verschmutzt. • Siebe regelmäßig prüfen/ ggf. reinigen *.
• Knickfreie Verlegung Zulaufschlauch prüfen.
• START-Taste drücken.
•Tür schließen.
• Sicherung im Haus prüfen.
• Geschirr so einordnen, dass es sich nicht berührt.
Hohlflächen nach unten positionieren.
Rückstände
• Siebe nicht richtig positioniert. • Sieb richtig einlegen und festziehen *.
Verfärbung
Kunststoffteile
• Tomaten-/Karottensaft,... • Abhängig von Material, ggf. Reiniger mit stärkerer
Bleichwirkung verwenden.
Beläge auf Geschirr
• entfernbar • Flecken an Geschirr/Gläsern. • Klarspüldosiermenge erhöhen *.
• Schlieren/Streifen an Gläsern. • Klarspüldosiermenge reduzieren *.
• Salzbelag auf Geschirr/Gläsern. • Salzbehälterdeckel richtig verschließen *.
• nicht entfernbar • Wasserenthärtung unzureichend,
Kalkflecken.
• Wasserhärteeinstellung korrigieren,
ggf. Salz nachfüllen *.
Gläser trübe/blind
Rost auf Besteck
Fehlererkennung Gerät
• Nicht spülmaschinenbeständig. • Spülbeständige Gläser verwenden.
• Nicht ausreichend rostbeständig. • Spülbeständiges Besteck verwenden.
• START-Lampe blinkt. • Prüfen, ob Filtersystem verschmutzt ist und
ggf. reinigen *.
Programm neu starten. START-Taste 2 Sekunden
drücken, bis Anzeigelampe START erlischt. Programm
neu wählen und START-Taste erneut drücken.
• Anzeige F... (wenn vorhanden). • Service benachrichtigen.
Sollte die Störung nach o.g. Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus und schließen
Sie den Wasserhahn. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu Garantieheft).
Bitte halten Sie für den Anruf bei Ih rer Kundendienststelle folgende Anga ben bereit:
• Kurze Beschreibung der Störung.
• Gerätetype und Modell.
• Servicenummer, d.h. die Zahl au f dem Service-Aufkleber
an der rechten Türinnenseite.
WH/IV/D
