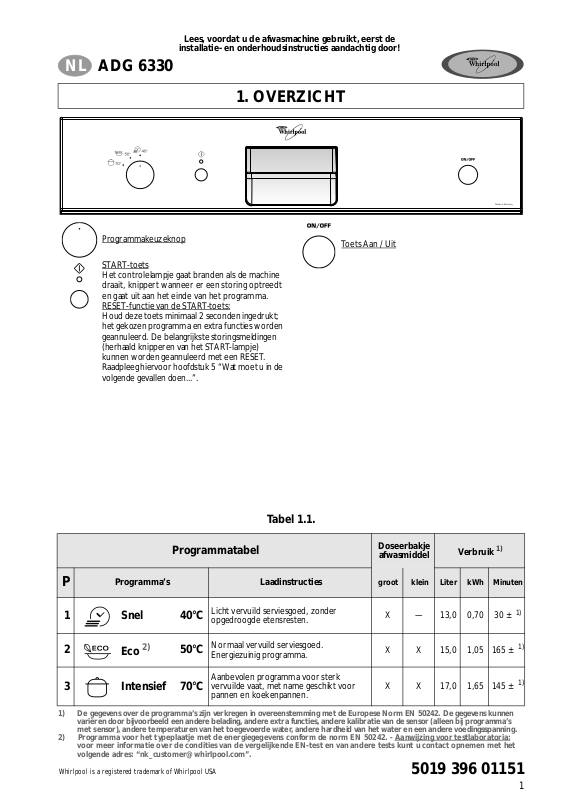

Whirlpool ADG 6330/5 NB, ADG 6330/5 WH, ADG 6330/5 IX PROGRAM CHART [nl]

Lees, voordat u de afwasmachine gebruikt, eerst de

installatie- en onderhoudsinstructies aandachtig door!

ADG 6330

1. OVERZICHT

Programmakeuzeknop

START-toets Het controlelampje gaat branden als de machine draait, knippert wanneer er een storing optreedt en gaat uit aan het einde van het programma.

functie van de START-toets:

RESETHoud deze toets minimaal 2 seconden ingedrukt; het gekozen programma en extra functies worden geannuleerd. De belangrijkste storingsmeldingen (herhaald knipperen van het START-lampje) kunnen worden geannuleerd met een RESET. Raadpleeg hiervoor hoofdstuk 5 “Wat moet u in de volgende gevallen doen...”.

Tabel 1.1.

Programmatabel

Toets Aan / Uit

Doseerbakje afwasmiddel

Verbruik

1 Snel 40°C

3 Intensief 70°C

1) De gegevens over de programma’s zijn verkregen in overeenstemming met de Europese Norm EN 50242. De gegevens kunnen variëren door bijvoorbeeld een andere belading, andere extra functies, andere kalibratie van de sensor (alleen bij programma’s met sensor), andere temperaturen van het toegevoerde water , andere hardheid van het water en een andere voedingsspanning.

2) Programma voor het typeplaatje met de energiegegevens conform de norm EN 50242. - Aanwijzing voor testlaboratoria: voor meer informatie over de condities van de vergelijkende EN-test en van andere tests kunt u contact opnemen met het volgende adres: “nk_customer@whirlpool.com”.

Whirlpool is a registered trademark of Whirlpool USA

Programma’s Laadinstructies

Licht vervuild serviesgoed, zonder opgedroogde etensresten.

Eco

Normaal vervuild serviesgoed.

50°C

Energiezuinig programma. Aanbevolen programma voor sterk

vervuilde vaat, met name geschikt voor pannen en koekenpannen.

groot klein Liter kWh Minuten

X — 13,0 0,70 30±

X X 15,0 1,05 165 ±

X X 17,0 1,65 145 ±

5019 396 01151

2. BEKNOPTE HANDLEIDING

Op de volgende bladzijden treft u gedetailleerde aanwijzingen aan. Raadpleeg ook hoofdstuk “5. Wat moet u in de volgende gevallen doen...”.

1. Schakel het apparaat in

Druk op de toets

/OFF.

2. Selecteer het programma

3. Stel het type afwasmiddel in

4. Voeg het afwasmiddel toe

5. Controleer het spoelglansmiddel

6. Controleer het zout

Druk op de toets “Programmakeuze” of druk op de programmakeuzeknop totdat het geselecteerde programma wordt weergegeven. Selecteer bij deze gelegenheid ook eventuele extra functies.

Het type afwasmiddel kan op verschillende manieren worden ingesteld, afhankelijk van het model van de afwasmachine. In hoofdstuk “1. Overzicht” wordt uitgelegd hoe deze instelling wordt uitgevoerd.

4a. Poeder/gel/tabletten Vul de vakken van de doseerbakje in overeenstemming met het geselecteerde programma. Groot vak A bij elke afwascyclus, bovendien het kleine vakje B voor programma’s met voorspoelen (zie tabel 1.1.). 4b. Gecombineerd afwasmiddel (2 in 1/3 in 1/... enz.) Voeg afwasmiddel toe in het vakje A, volgens de aanwijzingen van de fabrikant.

Optische indicator in de dispenser donker licht

Het controlelampje op het bedieningspaneel gaat branden wanneer er spoelglansmiddel moet worden toegevoegd. Dit controlelampje is niet op alle modellen aanwezig.

Afhankelijk van het model:

Controlevenster in het deksel van het zoutreservoir in de bodem van het apparaat oranje helder Het controlelampje op het bedieningspaneel gaat branden wanneer er zout moet worden toegevoegd. Nadat het zout is toegevoegd moeten er enkele afwasprogramma’s worden gedraaid voordat het lampje uitgaat!

➯ ➯

voldoende spoelglansmiddel aanwezig, voeg spoelglansmiddel toe (ca. 150 ml).

als er voldoende zout aanwezig is, als er zout moet worden toegevoegd.

ACB

7. Vul de korven

8. Draai de waterkraan open en sluit de deur

9. Start het apparaat

Afwascyclus

10.Einde van het programma

11.Schakel het apparaat uit

12.Draai de waterkraan dicht, maak de korven leeg

Controleer of de sproeiarmen vrij kunnen draaien en of er geen vaatwerk of bestek uit de korven steekt. Gedetailleerde aanwijzingen met betrekking tot het laden zijn te vinden in hoofdstuk 3 “Gebruik van het apparaat”, in de paragraaf “Het laden van de korven”.

Het draaiende programma wijzigen:

Druk op de START-toets. Als de stroom uitvalt of als het apparaat

voortijdig uitgaat, wordt het programma, wanneer het weer gestart wordt, hervat vanaf het punt waarop het onderbroken werd. Wees voorzichtig bij het openen van de deur, want er komt stoom naar buiten!

Aan het einde van het programma gaat het lampje van de START-toets uit.

Druk op de toets

Begin bij het legen van het apparaat met de onderste korf, om te voorkomen dat eventueel achtergebleven druppels water op het vaatwerk eronder kunnen vallen.

. Alle lampjes gaan uit.

OFF

- Houd de START-toets ongeveer 2 seconden ingedrukt, totdat het START-lampje uitgaat.

- (Er wordt max. 60 seconden water afgevoerd).

- Selecteer het programma opnieuw.

- Druk op de START-toets.

3. GEBRUIK VAN HET APPARAAT

PROGRAMMAKEUZE

Druk op de toets “Programmakeuze” of druk op de programmakeuzeknop totdat het geselecteerde programma wordt weergegeven. Het apparaat moet ingeschakeld zijn. Selecteer indien nodig de extra functies (indien aanwezig). Het betreffende lampje gaat branden. Het juiste programma en de functies die geselecteerd kunnen worden, worden vermeld in de tabel 1.1 op pagina 1.

De aangegeven programmatijden gelden voor normale omstandigheden, en kunnen afwijken van de werkelijke tijden. Bij programma’s met sensor zijn vanwege de automatische kalibratie van het systeem verschillen mogelijk van maximaal 20 minuten.

HET DOSEERBAKJE VAN HET AFWASMIDDEL VULLEN

Vul het doseerbakje van het afwasmiddel pas vlak voordat u een afwasprogramma start. Gebruik

uitsluitend

door de fabrikant wordt geadviseerd. Houd u aan de veiligheidswaarschuwingen van de fabrikant!

Open de vakjes van het afwasmiddel met de linker toets (toets 1) van het doseerbakje. a. Poeder/gel/tabletten

Vul de vakken van de doseerbakje in overeenstemming met het geselecteerde programma (tabel 1.1). Programma’s zonder voorspoelen: doe de hele aanbevolen hoeveelheid afwasmiddel in het vak A. Programma’s met voorspoelen: doe 2/3 van de door de fabrikant aanbevolen hoeveelheid

afwasmiddel in het grote vak A en 1/3 in het kleine vakje B. Afwasmiddel in tabletten moet, afhankelijk van de aanwijzingen

van de fabrikant, in het vak A worden gedaan. Als de extra functie “Halve belading” wordt geselecteerd, moet

ongeveer 1/3 minder afwasmiddel worden gebruikt.

b. Gecombineerd afwasmiddel (2 in 1/3 in 1/... enz.)

Gecombineerde afwasmiddelen moeten, afhankelijk van de aanwijzingen van de fabrikant, in het vak A worden gedaan.

Sluit en duw het deksel van de afwasmiddelvakjes helemaal aan, nadat u ze gevuld hebt.

Afwasmiddelen met spoelglansmiddel kunnen alleen effect hebben als er langere programma’s worden gebruikt. Bij korte programma’s kunnen er restanten afwasmiddel achterblijven (gebruik eventueel afwasmiddel in poedervorm). Afwasmiddelen met spoelglansmiddel vormen veel schuim.

Er wordt geen enkele garantie verleend in geval van klachten die betrekking hebben op het gebruik van deze producten.

afwasmiddelen die specifiek bedoeld zijn voor afwasmachines, en in de hoeveelheid die

Vak

groot

Toets

Vak

klein

HET CONTROLEREN/VULLEN/REGELEN VAN HET SPOELGLANSMIDDEL

Niet nodig bij gebruik van gecombineerde afwasmiddelen.

a. Controle van het niveau van het spoelglansmiddel

Controleer de optische indicator C in de spoelglansdispenser: donker = voldoende spoelglansmiddel, licht = spoelglansmiddel toevoegen.

Bij apparaten met elektrische indicator op het bedieningspaneel gaat het controlelampje van het

spoelglansmiddel rood branden als er spoelglansmiddel moet worden toegevoegd.

b. De dispenser van het spoelglansmiddel vullen

Open het reservoir van het glansspoelmiddel met de rechter toets (toets 2) van de dispenser.

Giet spoelglansmiddel in de opening tot aan de lijn “max” (ca. 150 ml).

Sluit daarna het deksel weer.

Gebruik uitsluitend spoelglansmiddel voor afwasmachines. Als er spoelglansmiddel gemorst wordt, moet dit voorkomen, want daardoor zou het apparaat slecht kunnen werken.

onmiddellijk

worden verwijderd om overmatige schuimvorming te

Indicator

Toets

max.
