SERVICE
Modell AKR 224/WH
Version 8578 224 22010 Seite
Whirlpool Europe
Customer Services
AKR 224/WH
Service Manual
Einbauherd
AKR 224/WH
Technische Daten 2
Ersatzteilliste 3
Explosionszeichnung 4
Anschlußplan 5 - 6
Die vorliegenden Serviceunterlagen sind ausschließlich für technisch qualifizierte Fachkräfte bestimmt, welche mit den entsprechenden einschlägigen Sicherheitsvorschriften
vertraut sind.
Date: 06.02.1998 (Mod.01) Änderungenvorbehalten
Document-No.: 4812 715 17526
06.02.1998 (Mod.01) / Page 2 AKR224/WH Whirlpool Europe
Doc. No: 4812 715 17526 8578 224 22010 Customer Service
Technische Daten
Elektrische Anschlüsse
Betriebsspannung 230V
Netzanschluß 400V 3N~ 50 Hz
400V 2N~ 50 Hz
230V 1N~ 50 Hz
Maximalleistung Backofen 2550 W
Oberhitzeheizkörper 900 W
Unterhitzeheizkörper 1000 W
Heißluftheizkörper 2000 W
Grillheizkörper 2450 W
Elektrische Bauteile
Uhr - Elektronik Polino
Kochstellenregelung elektronische Bedieneinheit
SERVICE
Zubehör
Backblech Emaille 375 x 445,5 mm
Fettpfanne Emaille 375 x 445,5 mm
Backrost Chrom 446,5 x 340 mm
Ersatzteilliste
Model AKR224/WH
Service No. 857822422010
Version 857822422010
Pos. Nr. 12NC Code Beschreibung von bis
025 1 4819 460 78498 Profil seitl. rechts
025 2 4819 460 78499 Profil seitl. links
040 0 4819 417 19458 Scharnier
047 0 4819 466 89197 Zugrollenhalter
110 0 4819 498 78042 Handgriff,Tuer
121 0 4819 442 38333 Innentuer Herd
141 0 4819 450 69863 Tuerscheibe
143 0 4819 459 28301 Rahmen
191 0 4819 468 18109 Dichtung
201 0 4819 442 38093 Platte
232 0 4819 460 89445 Zierleiste
245 0 4819 458 19991 Backrost
246 0 4819 418 38366 Backblech
247 0 4819 418 38367 Auffangschale
261 0 4819 458 58532 Einhaengegitter links
261 1 4819 458 58533 Einhaengegitter rechts
301 3 4819 460 78463 Profil,unten
320 0 4819 453 58936 Schalterleiste
331 2 4819 411 29437 Knopf
331 3 4819 411 29438 Knopf
331 4 4819 411 29439 Knopf
331 5 4819 411 29441 Knopf
332 0 4819 410 28709 Druckknopf
334 1 4819 411 29056 Knopf
334 2 4819 411 29052 Knopf
351 0 4812 134 48021 Signallampe
352 0 4819 214 78637 Kontrolleinheit
352 1 4819 404 79442 Traeger
354 0 4819 381 18076 Linse rot
440 0 4819 361 78242 Motor Heissluft
441 0 4819 361 18427 Motor Kühlgebläse
441 1 4819 468 18099 Dichtung
443 0 4819 515 48065 Luefterrad
451 0 4819 259 28822 Heizelement Heissluft
452 0 4819 259 28838 Heizelement Oberhitze/Grill
456 0 4819 259 28791 Heizelement Unterhitze
493 0 4819 290 68364 Klemmkasten
500 0 4819 282 18726 Elektronikuhr
521 0 4819 214 78636 Bedienungseinh. elektronisch
554 0 4819 282 28603 Thermostat
562 0 4819 252 28078 Temp.Sicherung
620 0 4819 273 28478 Schalter
651 0 4819 134 88153 Lampe,Herd
652 0 4819 255 18237 Lampenfassung
652 1 4819 450 69844 Lampenglas
914 0 4819 505 18323 Mutter
915 0 4819 505 18145 Mutter Lüfterflügel
932 0 4819 492 68714 Feder
993 0 4819 310 39087 Montagesatz
17.12.1997 / Page 4 AKR224/WH Whirlpool Europe
Doc. No: 4812 715 17526 8578 224 22010 Customer Service

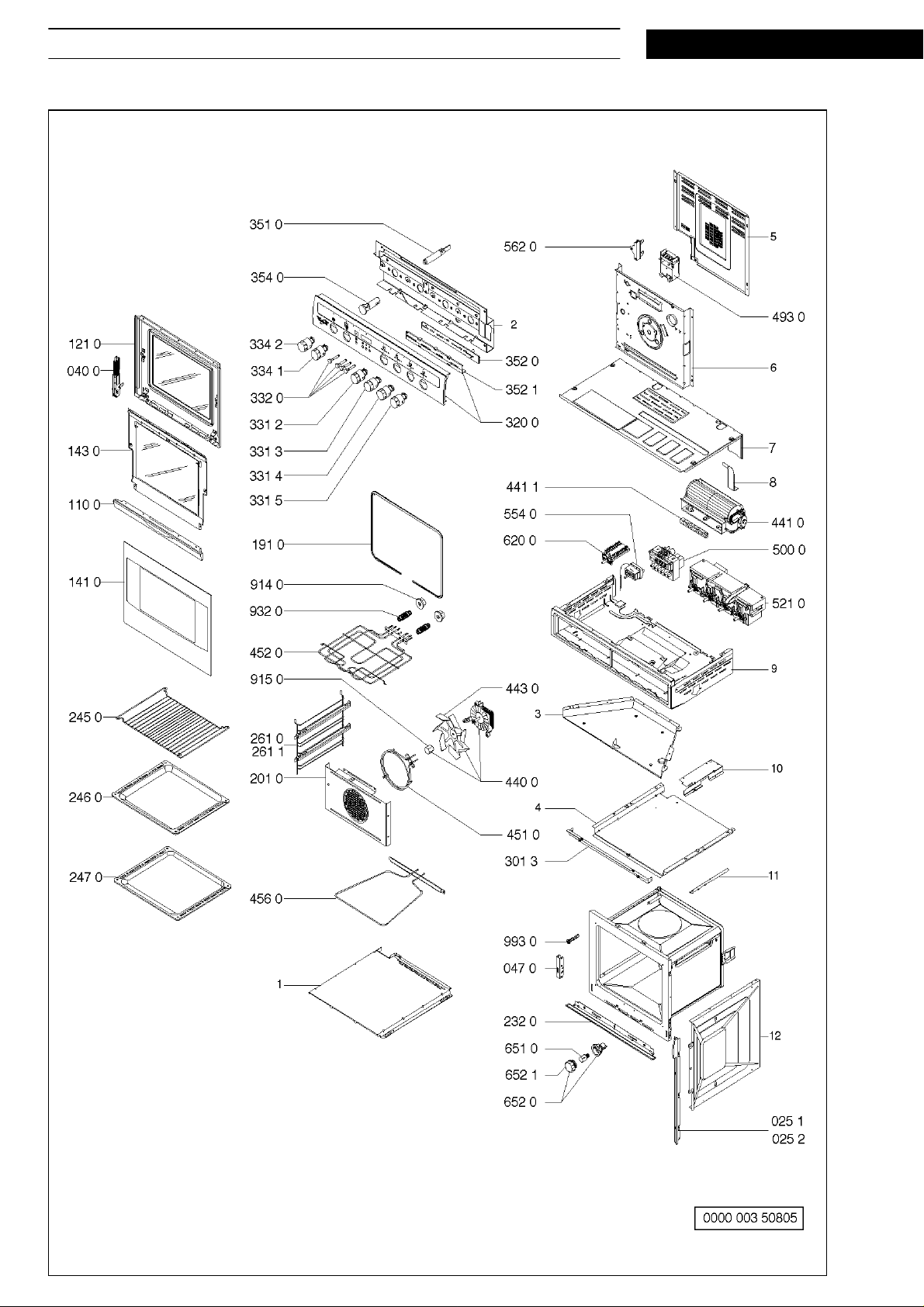

Explosionszeichnung
SERVICE
SERVICE

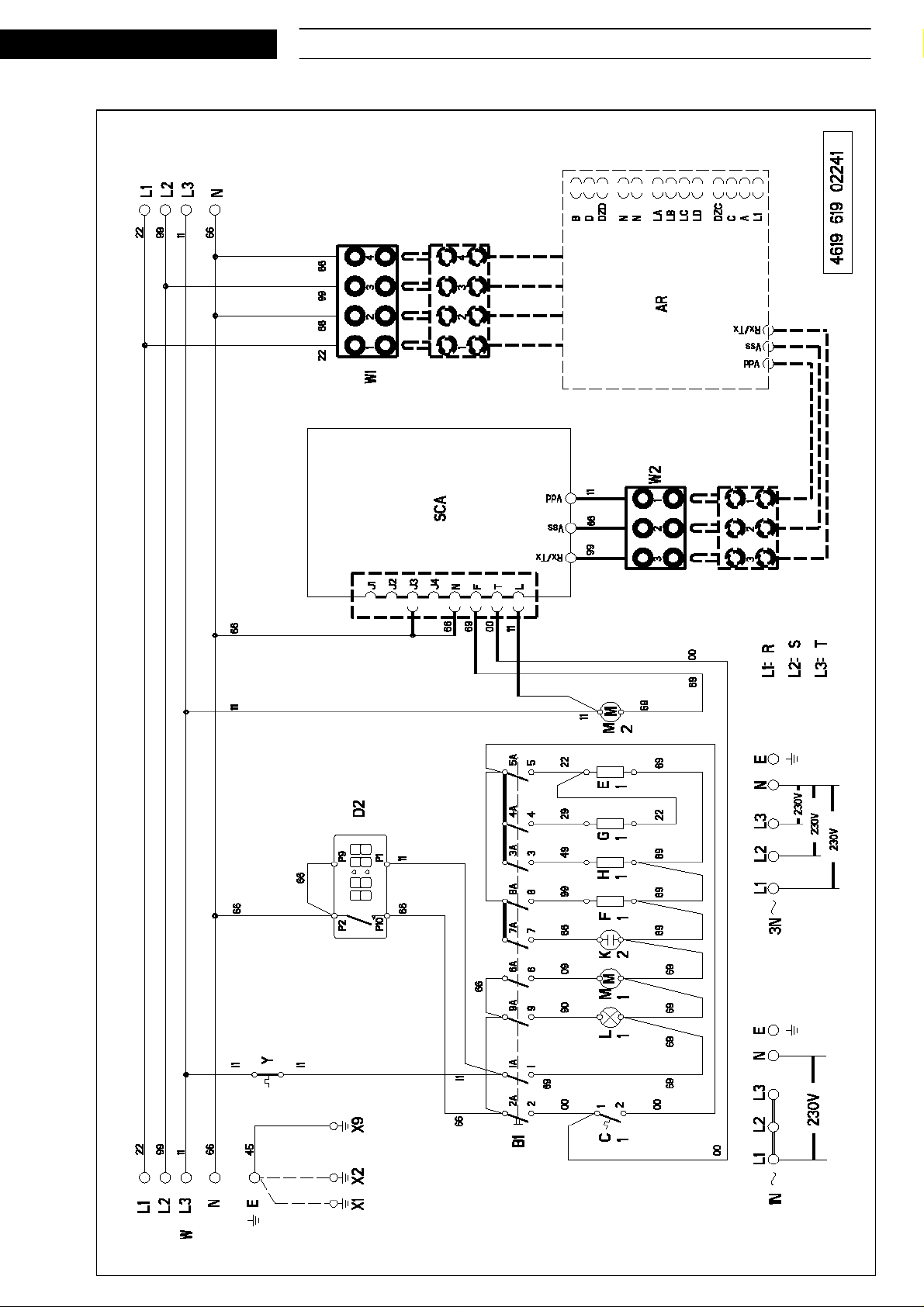

Anschlußplan
Whirlpool Europe AKR224/WH 06.02.1998 (Mod.01) / Page 5
Customer Service 8578 224 22010 Doc. No: 4812 715 17526
AR : Elektron. Leistungseinheit für Kochmulde
B1 : Backofen Wahlschalter
C1 : Backofen Thermostat
D2 : Timer
E1 : Heizelement Grill
F1 : Heizelement Umluft
G1 : Heizelement oben
H1 : Heizelement unten
L1 : Ofenlampe
M1 : Backofenmotor
M2 : Kühlgebläse
SCA : Elektron. Bedieneinheit für Kochmulde
W : Anschlußleiste
Y : Sicherung
W1 : Leistungsstecker
W2 : Signalstecker
K2 : Kontrolleuchte rot (Backofen)
X1 : Erde Gehäuse
X2 : Erde Mulde
X9 : Erde Oberhitze
00 : Schwarz
11 : Braun
22 : Rot
33 : Orange
44 : Gelb
55 : Grün
66 : Blau
77 : Violett
88 : Himmelblau
99 : Weiß
09 : Weiß-schwarz
29 : Weiß-rot
49 : Weiß-gelb
69 : Weiß-blau
90 : Grau
45 : Gelb-grün
06.02.1998 (Mod.01) / Page 6 AKR224/WH Whirlpool Europe

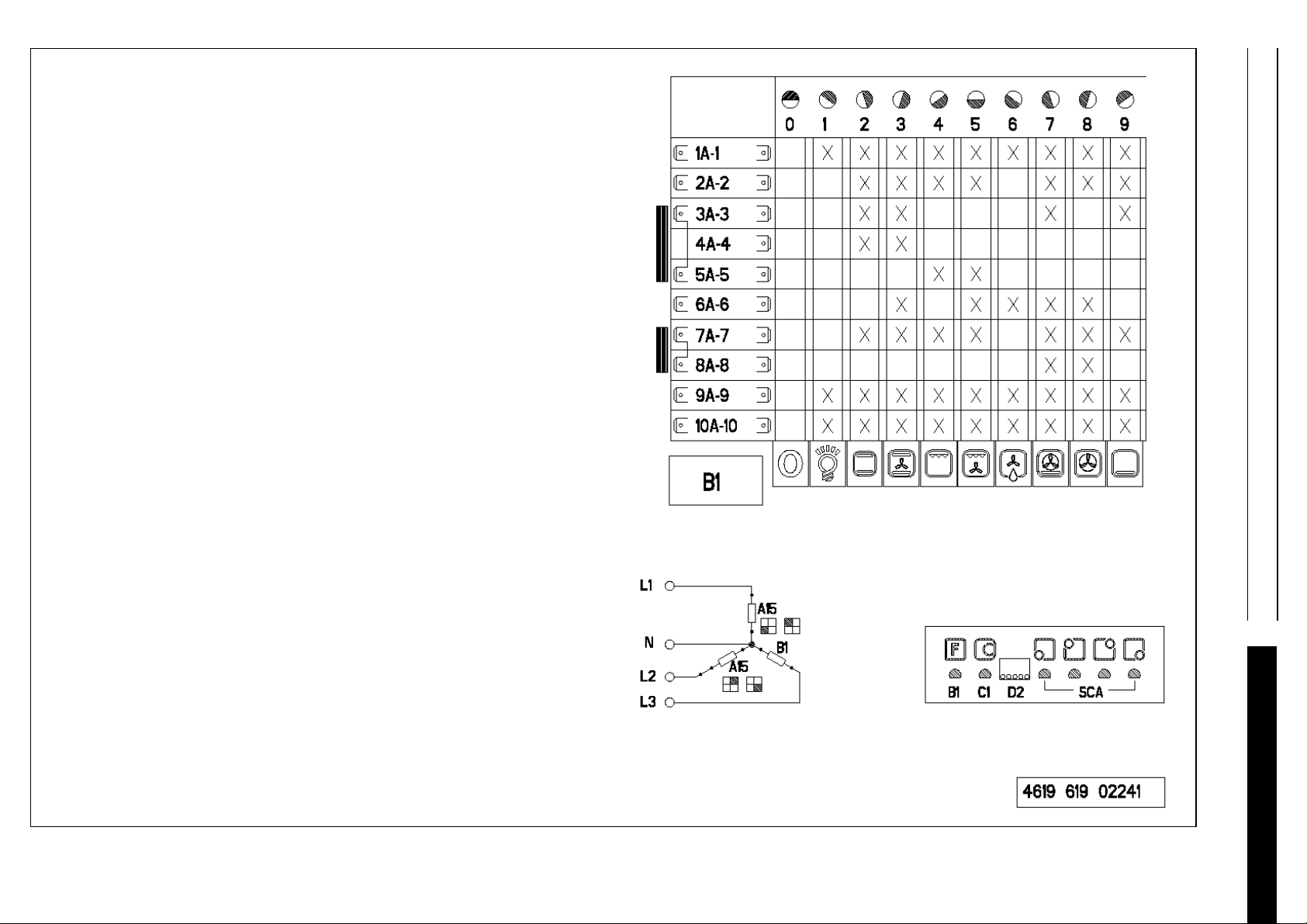

Anschlußplan
Doc. No: 4812 715 17526 8578 224 22010 Customer Service
SERVICE
