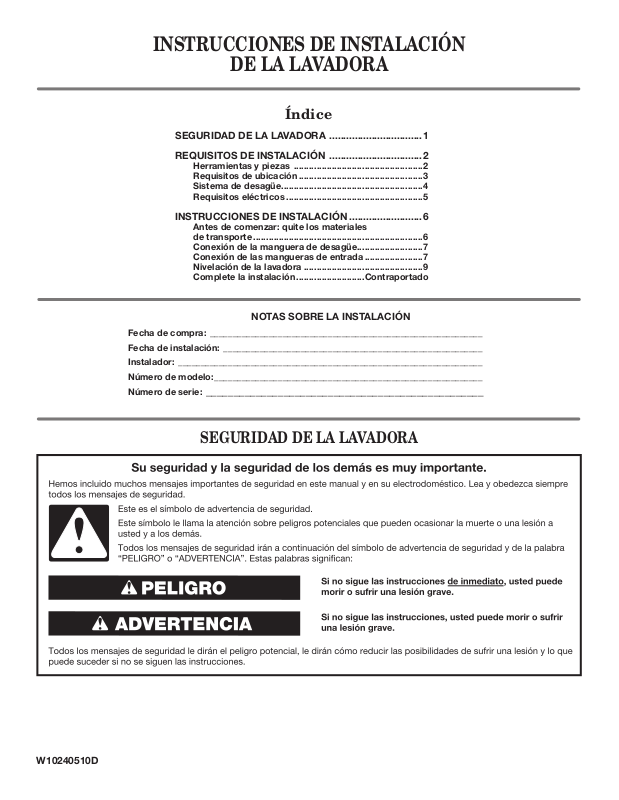

INSTRUCCIONES DE INSTALACIÓN
DE LA LAVADORA
Índice
SEGURIDAD DE LA LAVADORA ................................. 1
REQUISITOS DE INSTALACIÓN ................................. 2
Herramientas y piezas ...................................................2
Requisitos de ubicación ................................................. 3
Sistema de desagüe ........................................................4
Requisitos eléctricos ......................................................5
INSTRUCCIONES DE INSTALACIÓN ..........................6
Antes de comenzar: quite los materiales
de transporte ................................................................... 6
Conexión de la manguera de desagüe ..........................7

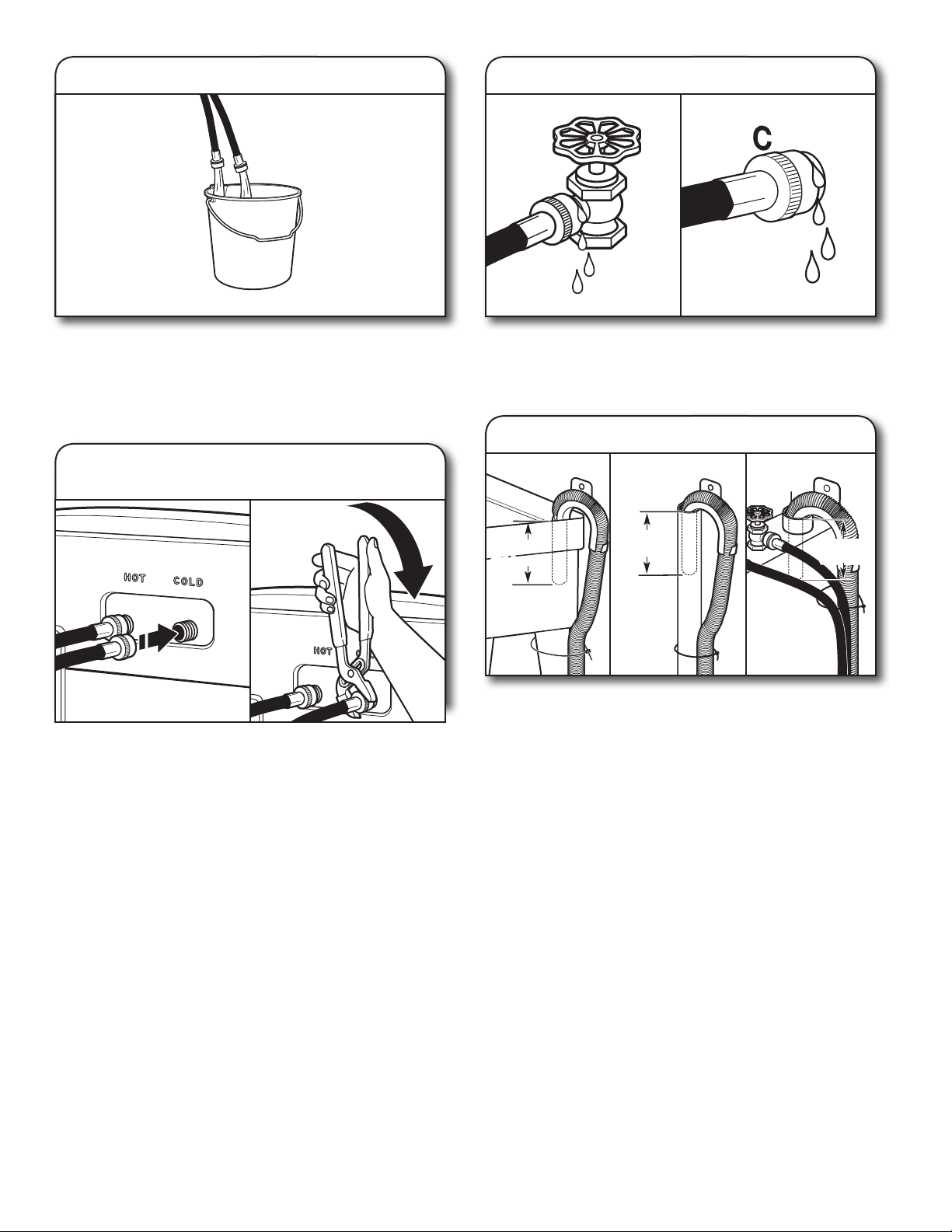

Conexión de las mangueras de entrada ....................... 7

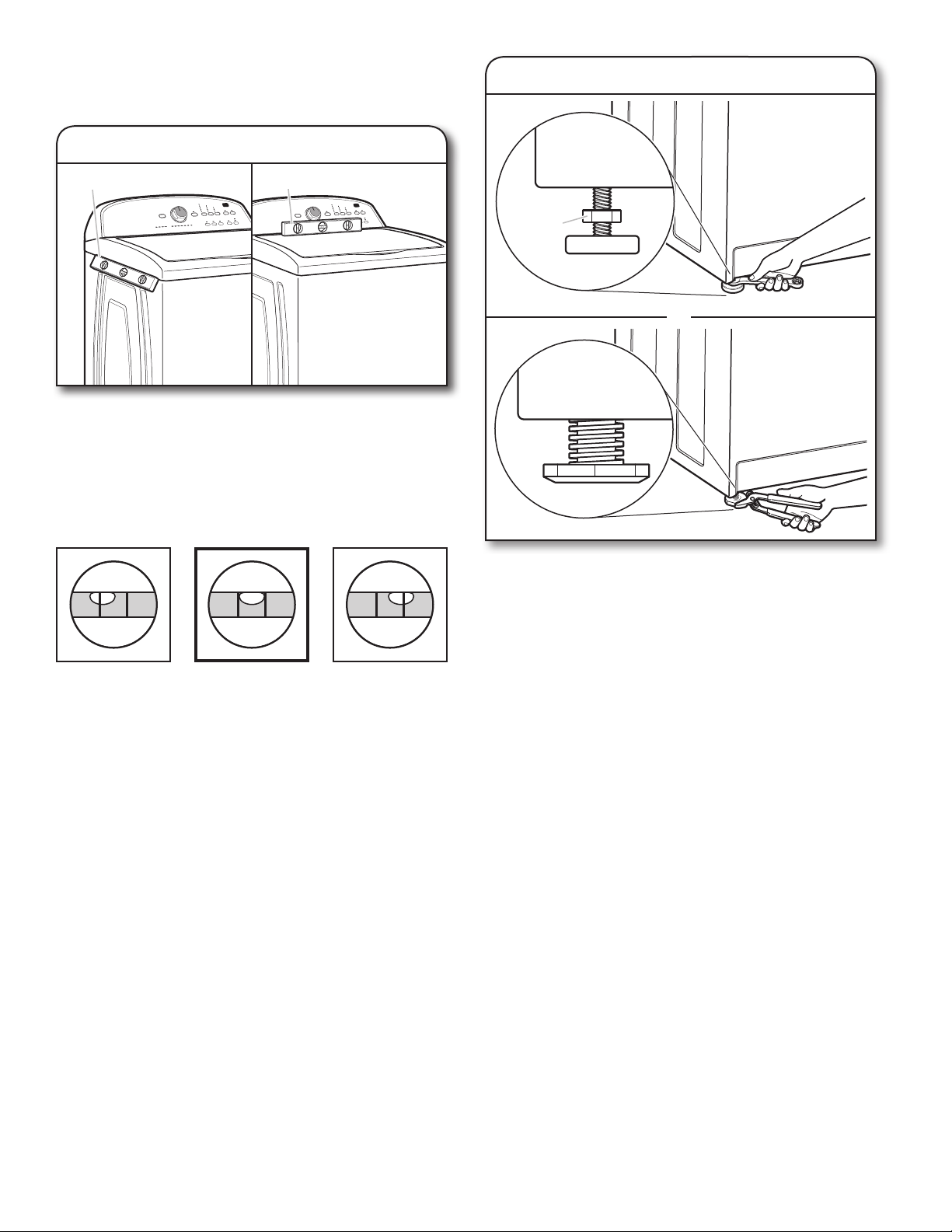

Nivelación de la lavadora ...............................................9
Complete la instalación ...........................Contraportado
NOTAS SOBRE LA INSTALACIÓN
Fecha de compra: ____________________________________________________________
Fecha de instalación: _________________________________________________________
Instalador: ___________________________________________________________________
Número de modelo: ___________________________________________________________
Número de serie: __________________________________________________

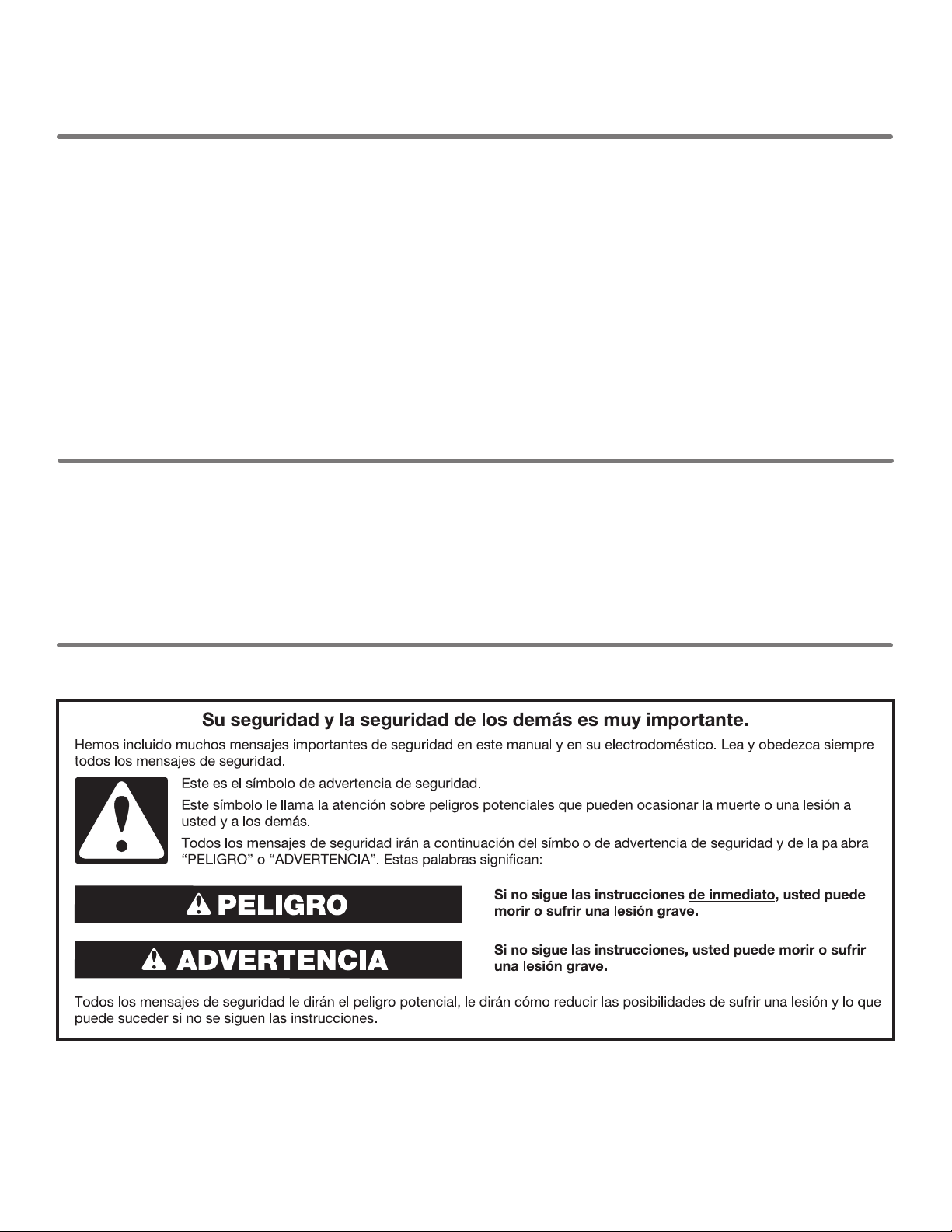

SEGURIDAD DE LA LAVADORA
W10240510D
Page 2
REQUISITOS DE INSTALACIÓN

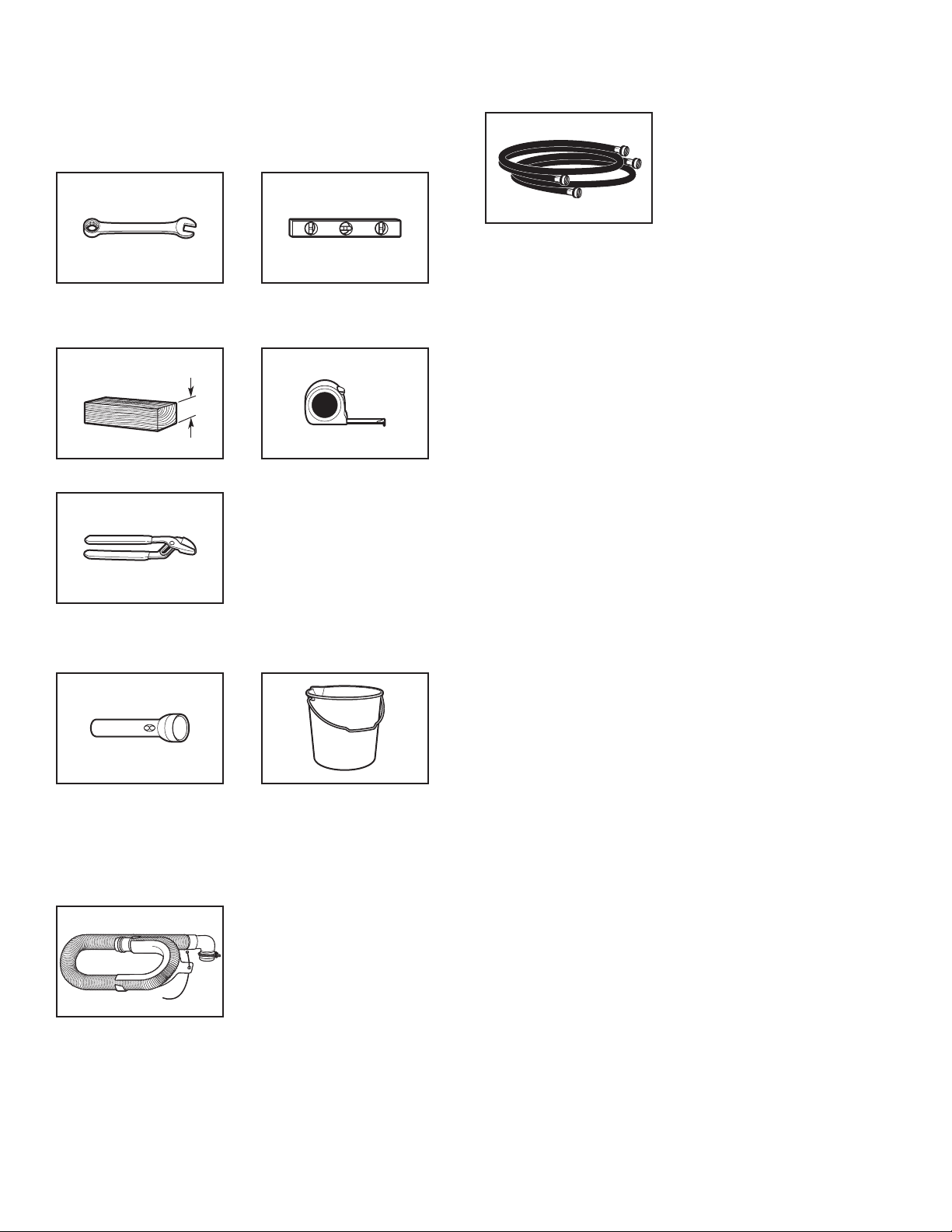

Herramientas y Piezas
Reúna las herramientas y piezas necesarias antes de comenzar
la instalación.
Herramientas necesarias:
Llave de tuercas
ajustable o de extremo
abierto de 9/16" (14 mm)
4" min
(102 mm)
Bloque de madera
Pinzas que se abran
a 13⁄4" (44,5 mm)
Nivel
Regla o cinta para medir
Herramientas optativas:
Piezas alternativas: (No se proveen con la lavadora)
Mangueras de entrada
con arandelas planas
Para hacer un pedido, consulte los números gratuitos
en la contraportada del “Manual de uso y cuidado”.
n
8212656RP Manguera de entrada de 10 pies (3,0 m) de
caucho de etileno propileno negro (EPDM)
(paquete de 2)
n
8212641RP Manguera de entrada de 5 pies (1,5 m) de
caucho de etileno propileno negro (EPDM)
(paquete de 2)
n
8212646RP Manguera de entrada de 4 pies (1,2 m) de
caucho de etileno propileno negro (EPDM)
(paquete de 2)
n
8212545RP Manguera de entrada de 5 pies (1,5 m) de
caucho de etileno propileno rojo y azul (EPDM)
(paquete de 2)
n
8212487RP Manguera de entrada de 5 pies (1,5 m)
de nylon trenzado (paquete de 2)
n
8212638RP Manguera de entrada de nylon trenzado
de 6 pies (1,8 m), codo de 90° para ahorrar
espacio, acoplamientos de acero “hypro-blue”
(paquete de 2)
n
8212637RP Manguera de entrada de 6 pies (1,8 m) de
caucho de etileno propileno negro (EPDM),
codo de 90° para ahorrar espacio,
acoplamientos de acero “hypro-blue”
(paquete de 2)
Linterna Cubeta
Piezas suministradas:
NOTA: Todas la piezas suministradas para la instalación
están en una caja de cartón separada, en la parte superior
de la lavadora.
Manguera de desagüe
con abrazadera, molde
en forma de u y eje de
atadura rebordeado
Piezas alternativas: (No se proveen con la lavadora)
Su instalación puede requerir piezas suplementarias. Para hacer
un pedido, consulte los números gratuitos en la contraportada
del “Manual de uso y cuidado”.
Si tiene: Usted necesitará:
Una alcantarilla Tina de desagüe estándar de
suspendida 20 galones (76 L) 39" (990 mm) de
atura o lavadero utilitario, bomba de
sumidero y conectores (disponible con
proveedores locales)
Tubo vertical de Juego de adaptador de tubo vertical
1" (25 mm) de diámetro de 2" (51 mm) de diámetro a
1" (25 mm) de diámetro,
pieza número 3363920
Juego de conectores,
pieza número 285835
Una manguera EJuego de extensión de desagüe,
de desagüe corta pieza número 285863
Juego de conectores,
pieza número 285835
Desagüe obstruido Protector del desagüe,
por pelusa pieza número 367031
Juego de conectores,
pieza número 285835
2
Page 3

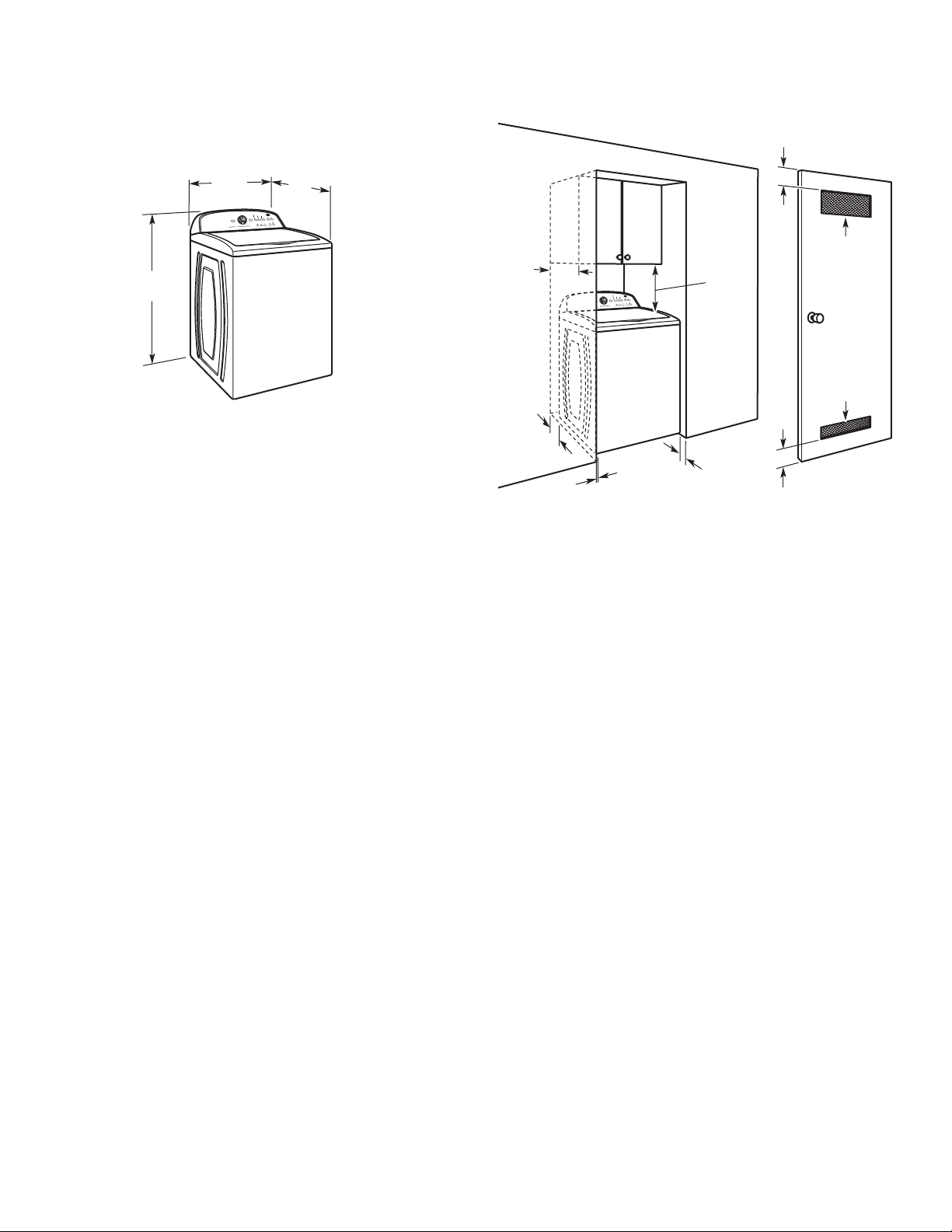

REQUISITOS DE UBICACIÓN
3"
Seleccione una ubicación apropiada para su lavadora, para
realzar el rendimiento y reducir al mínimo el ruido y la posible
“caminata” de la lavadora. Instale su lavadora en un sótano,
cuarto para lavar, clóset o un lugar empotrado.
1
/2"
42"
(1067 mm)
27
(699 mm)
27"
(686 mm)
Usted necesitará:
n
Un calentador de agua jado en 120°F (49°C).
n
Un contacto con conexión a tierra ubicado a no más
de 4 pies (1,2 m) del cable eléctrico en la parte posterior
de la lavadora.
n
Grifos de agua caliente y de agua fría ubicados a una
distancia de no más de 3 pies (0,9 m) de las válvulas
de llenado del agua caliente y fría en la lavadora y una
presión de agua de 20–100 lb/pulg² (138–690 kPa).
n
Un piso nivelado con un declive máximo de 1" (25 mm)
debajo de la lavadora completa. No se recomienda
la instalación sobre una alfombra.
n
El piso debe sostener el peso total de la lavadora
(con el agua y la carga) de 315 lb (143 kg).
IMPORTANTE: No instale, guarde ni utilice la lavadora
en donde estará expuesta a la intemperie o en temperaturas
por debajo de 32°F (0°C). El agua que queda en la lavadora
después del uso puede causar daños en temperaturas bajas.
Vea “Cuidado de la lavadora” en el Manual de uso y cuidado,
para saber cómo acondicionarla para el invierno.
La instalación correcta es su responsabilidad.
Instalación en zona empotrada o en el clóset
(76 mm)
14" max.
(356 mm)
17"
(432 mm)
5"
(126 mm)
1"
(25 mm)
1"
(25 mm)
3"
(76 mm)
Las dimensiones muestran los espacios permitidos
recomendados, excepto por las aberturas de ventilación de la
puerta del clóset, las cuales son las mínimas necesarias. Esta
lavadora ha sido puesta a prueba para la instalación en espacios
de 0" (0 mm) en los costados. Considere dejar más espacio para
facilitar la instalación y el servicio técnico, así como espacio para
electrodomésticos que le acompañen y espacios libres para
las molduras de la pared, de la puerta y del piso. Agregue un
espacio adicional de 1" (25 mm) en todos los lados de la lavadora
para reducir la transferencia de ruido. Si se instala una puerta de
clóset o tipo persiana, es necesario que tenga aberturas para el
aire en la parte superior e inferior.
2
48 in.
(310 cm2)
2
24 in.
(155 cm2)
3
Page 4

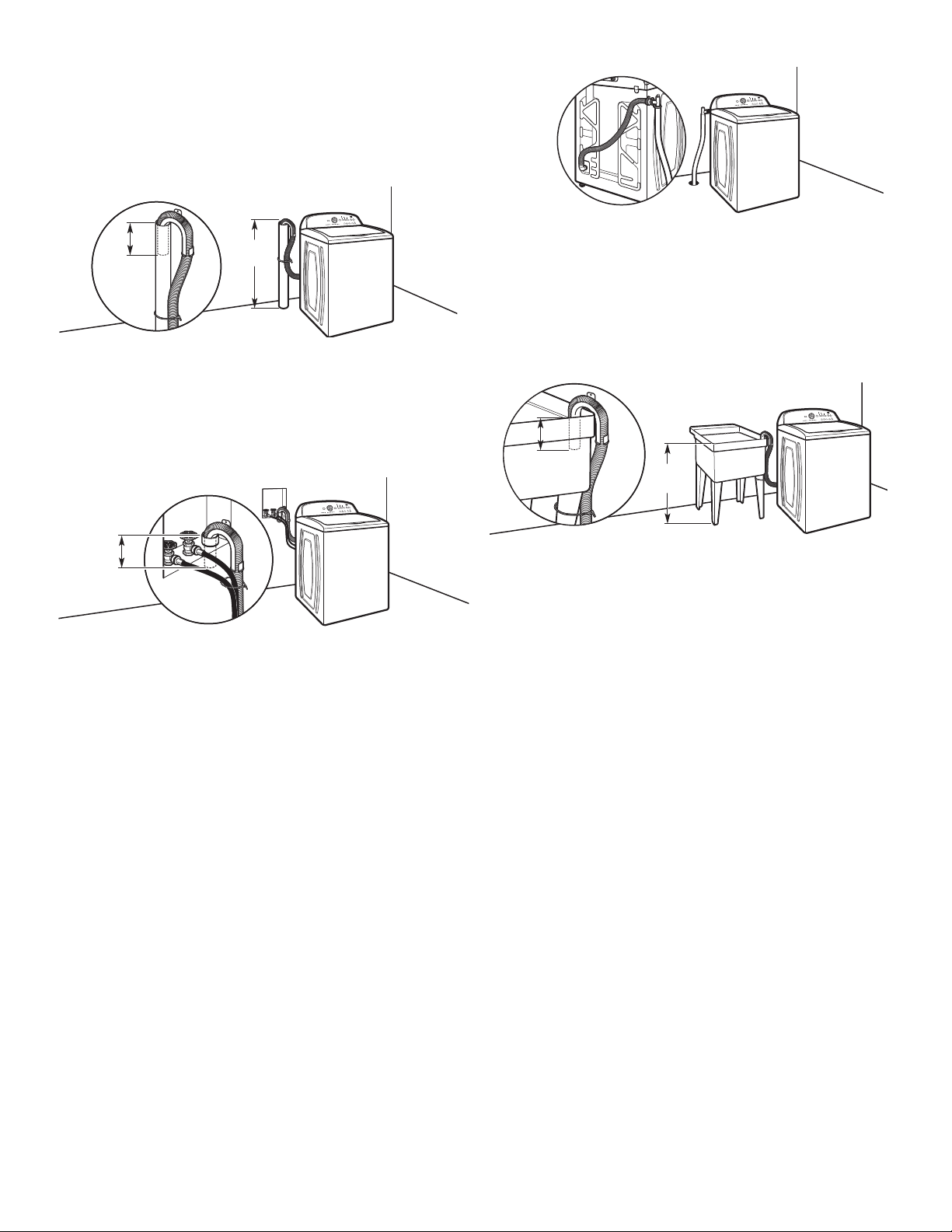

SISTEMA DE DESAGÜE
4,5"
(114 mm)
El sistema de desagüe de la lavadora se puede instalar utilizando
un desagüe de piso, un tubo vertical de pared, un tubo vertical
de piso o una tina de lavadero. Seleccione el método que
necesita.
Sistema de desagüe de tubo vertical de piso
39"
4,5"
(114 mm)
Diámetro mínimo para el desagüe de tubo vertical: 2" (51 mm)
Capacidad de desplazamiento mínima: 17 gal. (64 L) por minuto.
La parte superior del tubo vertical debe estar a 39" (991 mm)
de altura como mínimo; instálela a no más de 96" (2,44 m)
de la base de la lavadora. Si la instala a más de 96" (2,44 m),
necesitará un sistema de bomba de sumidero.
(990 mm)
Sistema de desagüe de piso
Un sistema de desagüe por el piso requiere de un juego
de desviación de sifón (pieza número 285834), 2 juegos de
conectores (pieza número 285385) y extensión de manguera
de desagüe (pieza número 285863), la cual puede comprarse por
separado. Para ordenar, sírvase consultar los números gratuitos
en el “Manual de uso y cuidado”. Desviación de sifón mínima:
28" (710 mm) de la base de la lavadora. (Se pueden necesitar
mangueras adicionales.)
Sistema de desagüe de tina de lavadero
Sistema de desagüe de tubo vertical de pared
4,5"
(114 mm)
Vea los requisitos para el sistema de desagüe de tubo vertical
de piso.
39"
(990 mm)
Capacidad mínima: 20 gal. (76 L). La parte superior de la tina
de lavadero debe estar a 39" (991 mm) del piso como mínimo;
instálela a no más de 96" (2,44 m) de la base de la lavadora.
IMPORTANTE: Para evitar el efecto de sifón, no debe haber
más de 4,5" (114 mm) de manguera de desagüe dentro del tubo
vertical o debajo de la parte superior de la tina de lavado.
Siempre ajuste la manguera de desagüe con un eje de atadura
rebordeado.
4
Page 5

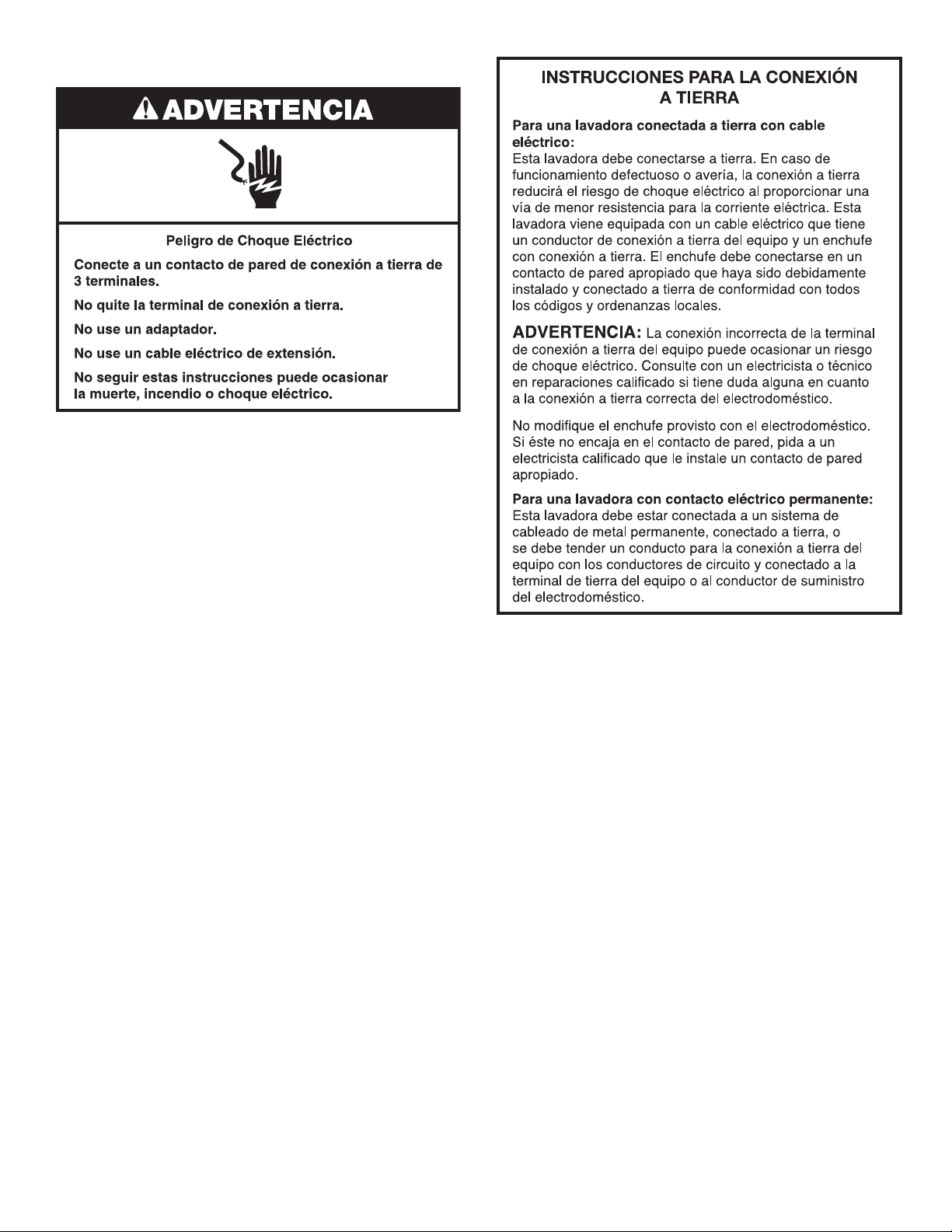

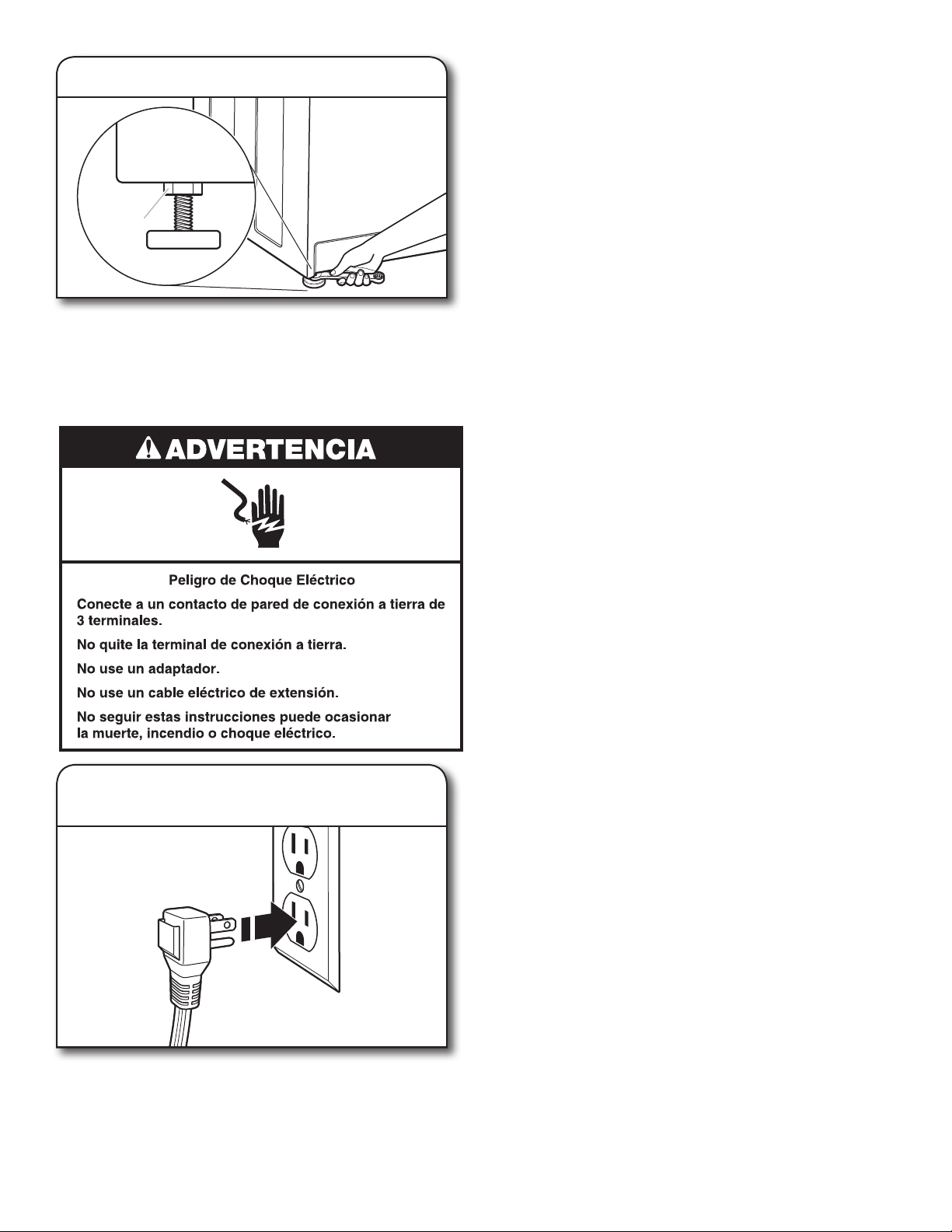

REQUISITOS ELÉCTRICOS
n
Se necesita un suministro eléctrico de 120 voltios,
60 hertzios, CA solamente, de 15 ó 20 amperios y
protegido con fusible. Se recomienda un fusible retardador
o un cortacircuitos, en un circuito independiente que preste
servicio únicamente a este aparato.
n
Esta lavadora viene equipada con un cable eléctrico dotado
de un enchufe de 3 terminales con conexión a tierra.
n
Para reducir al mínimo el peligro de posibles choques
eléctricos, el cable debe ser enchufado en un contacto
apropiado de pared de 3 terminales, conectado a tierra
de acuerdo con los códigos y normas locales. Si no hay
disponible una salida equivalente, es responsabilidad
y obligación personal del cliente de tener un contacto
apropiado con conexión a tierra instalado por un electricista
calicado.
n
Si los códigos lo permiten y se emplea un alambre
de conexión a tierra separado, es recomendable que
un electricista calicado determine si la trayectoria
de conexión a tierra es adecuada.
n
No conecte a tierra a un tubo de gas.
n
Si no está seguro de que la conexión a tierra de la lavadora
sea la adecuada, verifíquela con un electricista competente.
n
No coloque un fusible en el circuito neutro o de puesta
a tierra.
5
Page 6
INSTRUCCIONES DE INSTALACIÓN

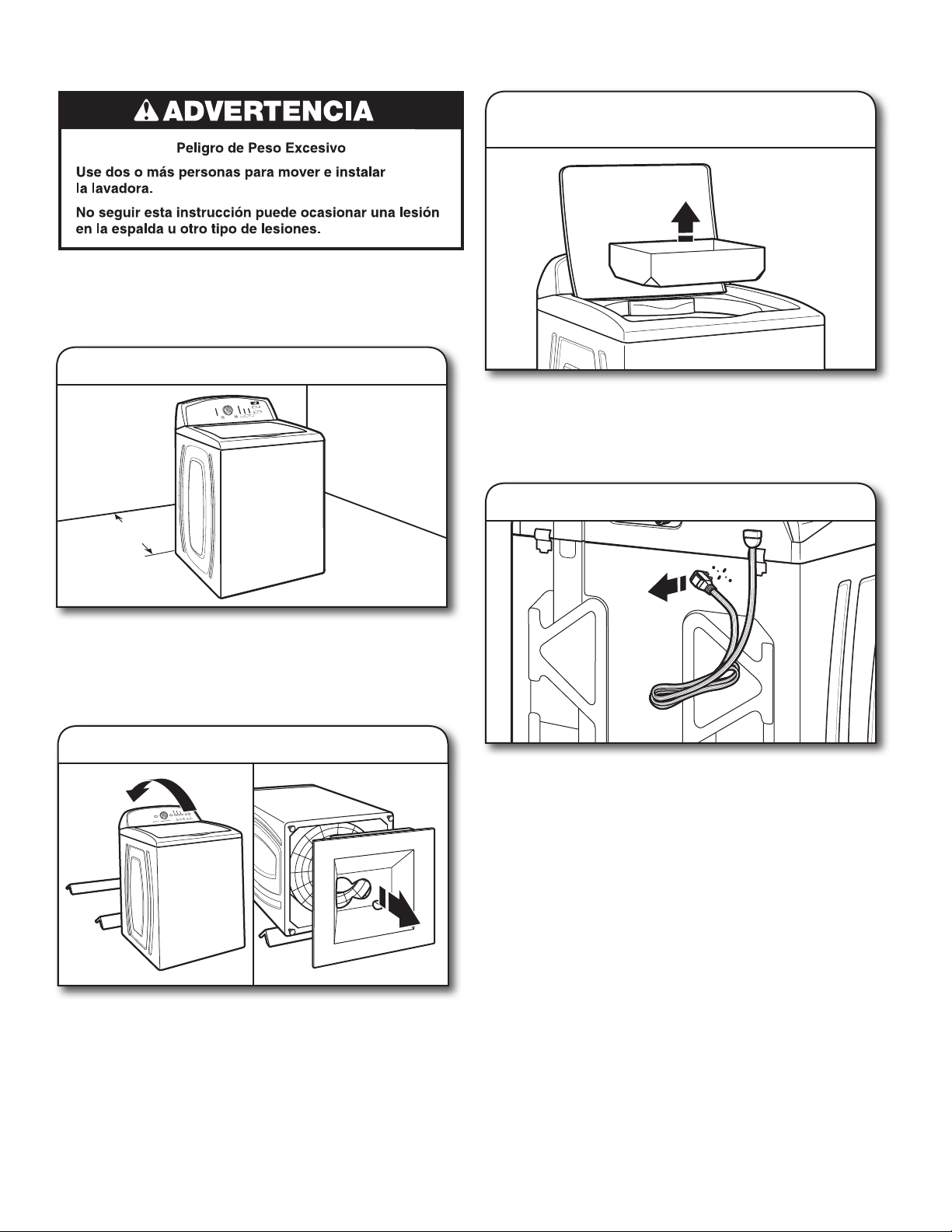

Antes de comenzar: Cómo quitar los materiales de transporte
Es necesario quitar todos materiales de transporte para obtener
un funcionamiento adecuado y para evitar ruido excesivo
de la lavadora.
1. Mueva la lavadora
48"
(1,2 m)
3. Saque la bandeja de empaque
de la tina
Quite la cinta adhesiva de la tapa de la lavadora, abra la tapa y
saque la bandeja de empaque de cartón de la tina. Cerciórese
de sacar todas las piezas de la bandeja.
NOTA: Guarde la bandeja por si necesita mover la lavadora
más tarde.
4. Liberar el cable eléctrico
Mueva la lavadora a 4 pies (1,2 m) de su ubicación nal.
Debe estar en posición vertical.
NOTA: Para evitar daños en el piso, coloque la lavadora
sobre un cartón antes de moverla y asegúrese de que la tapa
esté cerrada con cinta adhesiva.
2. Saque la base de transporte
Para evitar daños al piso y a la lavadora, coloque soportes
de cartón de la caja de transporte sobre el piso, detrás de
la lavadora. Incline hacia atrás la lavadora y colóquela sobre
los soportes de cartón. Saque la base de transporte. Ponga
la lavadora en posición vertical.
IMPORTANTE: Para un funcionamiento adecuado es
necesario quitar la base de transporte. Si su lavadora incluye
un aislador de sonido, consulte las instrucciones incluidas
con el mismo para instalarlo en este momento.
Sujete con rmeza el cable eléctrico y jálelo para liberarlo
por completo del panel posterior. Después coloque el cable
eléctrico con cuidado sobre la consola para permitir un
acceso sin obstrucciones a la parte posterior de la lavadora.
6
Page 7
CONEXIÓN DE LA MANGUERA
DE DESAGÜE

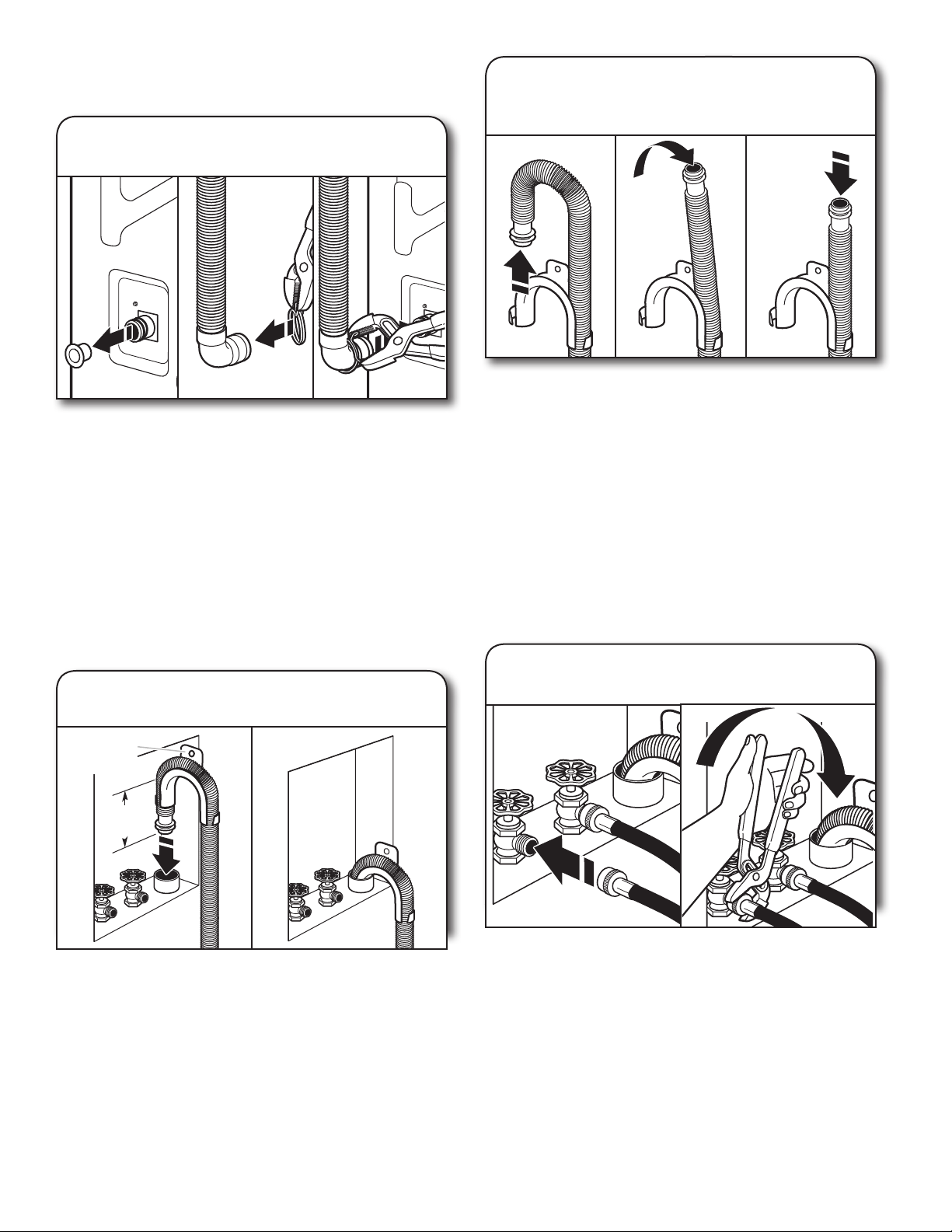

5. Sujete la manguera de desagüe
al puerto de desagüe
Quite el enchufe plástico rojo del puerto de desagüe negro
en la parte posterior de la lavadora.
Si la abrazadera no está en su lugar, sobre el extremo del
codo de la manguera de desagüe, deslícelo sobre el extremo
como se muestra. Apriete la abrazadera con unas pinzas y
deslice el extremo de la manguera de desagüe con el codo
negro sobre el puerto de desagüe negro. Asegúrelo con
la abrazadera.
Para una tina de lavandería o una tubería vertical, vaya
al paso 6.
Para un desagüe por el piso, quite el molde de la manguera
de desagüe instalado previamente, como se muestra en el
paso 7. Podría necesitar piezas adicionales con indicaciones
por separado. Vea “Piezas y herramientas”.
7. Cómo quitar el molde de la manguera
de desagüe (instalaciones con
desagüe por el piso únicamente)
Para las instalaciones con desagüe por el piso, necesitará
quitar el molde de la manguera de desagüe del extremo de
la misma. Puede ser que necesite piezas adicionales con
instrucciones por separado. Vea “Piezas y herramientas”.
CONEXIÓN DE LAS MANGUERAS
DE ENTRADA
La lavadora debe estar conectada a los grifos de agua
con mangueras de entrada nuevas y arandelas planas
(no provistas). No use mangueras viejas.
NOTA: Deberán sujetarse ambas mangueras y tener ujo de
agua a las válvulas de llenado. Si sólo va a conectar a un grifo
de agua fría, deberá utilizar un adaptador en Y (no provisto).
6. Coloque la manguera de desagüe
en el tubo vertical
Molde de la
Drain
manguera
hose form
de desagüe
4,5"
4.5"
(114 mm)
Coloque la manguera dentro del tubo vertical (se muestra
en la ilustración) o sobre el lado de la tina de lavadero.
IMPORTANTE: No debe haber más de 4,5" (114 mm)
de manguera de desagüe dentro del tubo vertical; no fuerce
el exceso de la manguera dentro del tubo vertical, ni lo
coloque en el fondo de la tina de lavadero. El molde de
la manguera de desagüe debe usarse.
8. Conecte las mangueras de entrada
a los grifos del agua
Sujete la manguera al grifo de agua caliente. Atornille el
acoplamiento con la mano hasta que quede asentado en
la lavadora. Use pinzas para apretar los acoplamientos dos
tercios de vuelta adicional. Repita este paso con la segunda
manguera para el grifo de agua fría.
IMPORTANTE: No apriete en exceso ni use cinta o
selladores en la válvula. Puede resultar en daños.
7
Page 8
11. Revise si hay fugas9. Despeje las líneas de agua
Deje correr agua por algunos segundos por las mangueras,
a una tina de lavadero, tubo de desagüe o cubeta para evitar
que se obstruya. El agua debe correr hasta que salga limpia.
Haga la nota cuyo la manguera está conectada con la agua
caliente para ayudar en asociar las mangueras a la lavadora
correctamente.
10. Conecte las mangueras
de entrada a la lavadora
Sujete la manguera de agua caliente a la válvula de entrada
del agua caliente, marcada con un anillo rojo. Atornille
el acoplamiento a mano hasta que quede apretado. Use
pinzas para apretar los acoplamientos dos tercios de vuelta
adicional. Repítalo con la válvula de entrada del agua fría.
IMPORTANTE: Para reducir el riesgo de que las mangueras
fallen, reemplácelas cada 5 años. Para consulta en el futuro,
anote en las mangueras la fecha de instalación o la fecha
de reposición de las mismas.
n Inspeccione periódicamente y reemplace las mangueras
si aparecen bultos, torceduras, cortaduras, desgaste
o ltraciones de agua.
Abra los grifos del agua para revisar si hay fugas de agua
en el grifo y en la conexión a la lavadora. Una pequeña
cantidad de agua podría entrar en la lavadora. Ésta se
desaguará más tarde.
12. Asegure la manguera de desagüe
Tina de lavadero Tubo vertical Pared
4,5"
4.5"
(114 mm)
(114 mm)
Asegure la manguera de desagüe a la pata del lavadero,
al tubo vertical o a las mangueras de entrada para el tubo
vertical de pared, utilizando el eje de atadura rebordeado.
4,5"
(114 mm)
4.5"
4,5"
(113 mm)
(114 mm)
8
Page 9
NIVELACIÓN DE LA LAVADORA
IMPORTANTE: El nivelar adecuadamente su lavadora reduce
el ruido y la vibración en exceso.
13. Revise la nivelación de la lavadora
14.
Cómo ajustar las patas niveladoras
Coloque el nivel aquí
Place level here
Con la lavadora en su ubicación nal, coloque un nivel en
los bordes superiores de la lavadora. Use la hendidura lateral
como una guía para revisar la nivelación de los lados. Revise
la nivelación del frente usando la tapa, como se muestra.
Balancee la lavadora hacia delante y hacia atrás para
asegurarse de que las 4 patas hagan contacto rme con
el piso. Si la lavadora está nivelada, saltee al paso 15
(en los modelos con las patas de metal o al paso 16 (en
los modelos con las patas plásticas).
No está nivelada NIVELADA No está nivelada
Coloque el nivel aquí
Place level here
Modelos con
las patas de metal
Tuerca
Jam nut
adora
o
Modelos con
las patas plásticas
Si la lavadora no está nivelada:
En los modelos con las patas de metal, use una llave de boca
de 9/16" ó 14 mm o una llave ajustable para girar las tuercas
adoras hacia la derecha sobre las patas, hasta que estén a
aproximadamente 1/2" (13 mm) de la carcasa de la lavadora.
Luego gire la pata niveladora hacia la derecha para bajar la
lavadora, o hacia la izquierda para levantarla.
En los modelos con las patas plásticas, use los alicates
ajustables para girar la pata niveladora plástica hacia la izquierda
para bajar la lavadora o hacia la derecha para levantarla. En todos
los modelos, revise la nivelación de la lavadora nuevamente y
repita el procedimiento según sea necesario.
CONSEJO ÚTIL: Puede apuntalar el frente de la lavadora
aproximadamente 4" (102 mm) con un bloque de madera
o un objeto similar que vaya a soportar el peso de la lavadora.
9
Page 10
15. Apriete las patas niveladoras
Tuerca
Jam nut
adora
En los modelos con las patas de metal, cuando la lavadora
esté nivelada, use una llave de boca de 9/16" ó 14 mm o una
llave ajustable para girar las tuercas adoras en las patas hacia
la izquierda, apretándolas contra la carcasa de la lavadora.
CONSEJO ÚTIL: Puede apuntalar la lavadora con un bloque
de madera.
COMPLETE LA INSTALACIÓN
Revise los requisitos eléctricos. Asegúrese de contar con
q
la fuente de electricidad correcta y el método recomendado
de conexión a tierra.
Verique que todas las piezas estén ahora instaladas. Si hay
q
alguna pieza extra, vuelva a revisar todos los pasos para ver
qué se omitió.
Verique que tenga todas las herramientas.
q
Revise que los materiales de transporte se hayan quitado
q
por completo de la lavadora.
Revise que los grifos de agua estén abiertos.
q
Verique si hay fugas alrededor de los grifos
q
y de las mangueras de entrada.
Quite la película de la consola y la cinta que quede
q
en la lavadora.
Revise que la lavadora esté conectada en un contacto
q
de 3 terminales con conexión a tierra.
Deshágase de todos los materiales de embalaje o recíclelos.
q
Lea “Cuidado de la lavadora” en el Manual de uso
q
y cuidado.
Para probar y limpiar su lavadora, mida 1/2 de la cantidad
q
normal recomendada de detergente en polvo o líquido y
viértalo en la canasta de la lavadora o en el depósito de
detergente (en algunos modelos). Cierre la tapa. Seleccione
cualquier ciclo. Ponga en marcha la lavadora y deje que
termine un ciclo completo.
16. Conecte a un contacto de pared de
conexión a tierra de 3 terminales
W10240510D
© 2012 06/12
Todos los derechos reservados. Impreso en EE.UU.
Loading...
