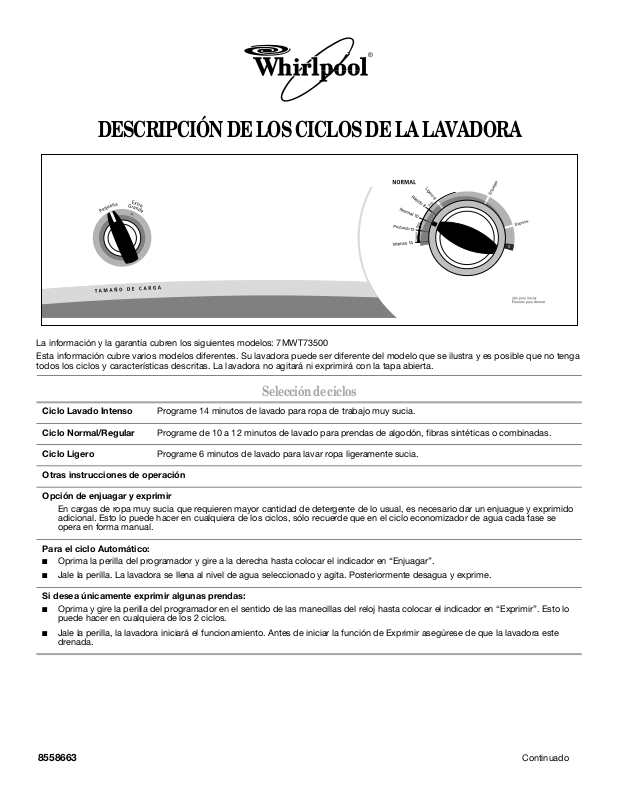

DESCRIPCIÓN DE LOS CICLOS DE LA LAVADORA
La información y la garantía cubren los siguientes modelos: 7MWT73500
Esta información cubre varios modelos diferentes. Su lavadora puede ser diferente del modelo que se ilustra y es posible que no tenga
todos los ciclos y características descritas. La lavadora no agitará ni exprimirá con la tapa abierta.
Selección de ciclos
Ciclo Lavado Intenso Programe 14 minutos de lavado para ropa de trabajo muy sucia.
Ciclo Normal/Regular Programe de 10 a 12 minutos de lavado para prendas de algodón, fibras sintéticas o combinadas.
Ciclo Ligero Programe 6 minutos de lavado para lavar ropa ligeramente sucia.
Otras instrucciones de operación
Opción de enjuagar y exprimir
En cargas de ropa muy sucia que requieren mayor cantidad de detergente de lo usual, es necesario dar un enjuague y exprimido
adicional. Esto lo puede hacer en cualquiera de los ciclos, sólo recuerde que en el ciclo economizador de agua cada fase se
opera en forma manual.
Para el ciclo Automático:
■ Oprima la perilla del programador y gire a la derecha hasta colocar el indicador en “Enjuagar”.
■ Jale la perilla. La lavadora se llena al nivel de agua seleccionado y agita. Posteriormente desagua y exprime.
Si desea únicamente exprimir algunas prendas:
■ Oprima y gire la perilla del programador en el sentido de las manecillas del reloj hasta colocar el indicador en “Exprimir”. Esto lo
puede hacer en cualquiera de los 2 ciclos.
■ Jale la perilla, la lavadora iniciará el funcionamiento. Antes de iniciar la función de Exprimir asegúrese de que la lavadora este
drenada.
8558663
Continuado
Page 2
Control del tamaño de la carga o del nivel de agua
Ajuste el nivel de agua al tamaño de la carga. La ropa debe
moverse con libertad. Para cambiarlo a un nivel más alto de agua
después de que comience la agitación, puede girar la perilla al
ajuste deseado.
En modelos con control variable del tamaño de carga o de nivel
de agua, debe girar la perilla a reajustar y luego al ajuste deseado.
LAVADORAS WHIRLPOOL
Especificaciones Técnicas
Frecuencia de Operación 60 Hz
Consumo de Corriente 10 A
®
Enjuagar y exprimir
Cuando utilice detergente adicional para ropa con suciedad
profunda o cuando lave artículos que requieren cuidado especial,
puede ser que necesite un enjuague y exprimido adicional.
1. Presione hacia adentro la perilla de control de ciclos y gírela
en sentido de las manecillas del reloj a la posición de
enjuague.
2. Jale hacia afuera la perilla de control de ciclos. La lavadora se
llena, agita, desagua y exprime.
Desagüar y exprimir
El desagüe y exprimido pueden acortar el tiempo de secado para
algunas telas pesadas o artículos de cuidado especial al quitar el
exceso de agua.
1. Presione hacia adentro la perilla del Control de ciclos y gírela
en sentido de las manecillas de reloj hacia cualquier posición
de centrifugar.
2. Jale hacia afuera la perilla del Control de ciclos. La lavadora
desagüa y luego exprime.
Te ns i ón de Alimentación 127 V~
Capacidad Máxima
(ropa seca)
Altura 108 cm
Ancho 61 cm
Profundidad 65 cm
Máxima Presión de agua de
Alimentación Permisible
Mínima Presión de agua de
Alimentación Permisible
9 kg
413 kPa
35 kPa
Duración del ciclo y opciones de temperatura
Algunos modelos incluyen la temperatura del agua en las
selecciones de ciclos de la perilla de Control de ciclos.
Selección de distintas combinaciones de duración y
temperatura:
Para seleccionar distintas combinaciones de duración y
temperatura del lavado, seleccione primero la temperatura del
agua (Caliente, Tibio o Frío), luego gire hasta la nueva duración de
lavado. Por ejemplo, para la duración de 14 minutos de lavado en
el ciclo Normal con agua fría:
1. Oprima la perilla de Control de ciclos y gírela a la derecha
hasta el ajuste Frío.
2. Jale la perilla de Control de ciclos y deje que la lavadora se
llene.
3. Una vez que la lavadora se haya llenado, oprima y gire la
perilla de Control de ciclos hasta la duración de lavado de
14 minutos.
4. Jale la perilla de Control de ciclos para poner la lavadora en
marcha.
Page 3
FORMATO DE IDENTIFICACIÓN
Nombre del comprador: __________________________________________
Domicilio: _______________________________________________________
Teléfono:________________________________________________________
Nombre del distribuidor: _________________________________________
Domicilio: ______________________________________________________
Teléfono:________________________________________________________
Producto: ____________________ Modelo: __________________________
Número de serie: ________________________________________________
Fecha de entrega: _______________________________________________
Firma del distribuidor y sello: _____________________________________
Nota Importante
Este documento deberá ser presentado para cualquier trámite
relacionado con la garantía.
El comprador deberá mantener este documento en su poder y en
un lugar seguro.
El Consumidor podrá solicitar que se haga efectiva la garantía
que ampara esta póliza al distribuidor donde adquirió el producto.
En caso de extravío de la póliza, el distribuidor expedirá una
nueva póliza de garantía, previa presentación de la nota de
compra o factura respectiva.
Centro de servicio y venta de refacciones y partes:
Servicio Acros Whirlpool
Centro Industrial Acros Whirlpool
Carretera Miguel Alemán km 16,695
Interior 6, Apodaca, N.L. C.P. 66600
Utilice sin cargo para usted el Centro Nacional de Atención al
Consumidor.
Para Servicio:
Tels. (01 81) 83-29-21-21 y (01 81) 83-29-21-31
Fax (01 81) 83-29-21-09
Para Venta de Refacciones:
Tels. (01 81) 83-29-19-31 y (01 81) 83-23-19-16
Fax (01 81) 83-29-19-31
En otras ciudades de la República Mexicana llame sin
costo al:
Tels. 01 800 8 300 400
PÓLIZA DE GARANTÍA WHIRLPOOL
Válida sólo en México
WHIRLPOOL MÉXICO S.A. de C.V.
Antigua Carretera a Roma km 9
Col. Milagro
Apodaca N.L. México 66600
Tel (01 81) 83-29-21-00
Se garantiza esta lavadora en todas sus piezas, componentes y
mano de obra en los términos establecidos en la presente
garantía, a partir de la fecha en que el usuario reciba de
conformidad el producto considerando lo siguiente:
Conceptos cubiertos:
Defectos de fabricación que impidan total o parcialmente el
correcto funcionamiento del aparato. Reparación, cambio de
piezas o componentes. Mano de obra y gastos de transportación
derivados del cumplimiento de la garantía, dentro de nuestra red
de servicio. Los puntos anteriores se harán sin costo alguno para
el consumidor.
®
La garantía no es efectiva en los siguientes casos:
■ Cuando el producto ha sido utilizado en condiciones distintas
a las normales (la lavadora no es para uso comercial o
industrial).
■ Cuando el producto no ha sido operado de acuerdo con el
Manual de Uso y Cuidado de la lavadora.
■ Cuando el producto ha sido alterado o reparado por personas
o establecimientos no autorizados por SERVICIO ACROS
WHIRLPOOL.
Procedimiento para hacer efectiva la garantía:
Presentar la Póliza de Garantía con los datos del formato de
identificación del producto de la misma en cualquiera de los
centros de servicio señalados en el Formato de Identificación de
la lavadora. El tiempo de reparación será en un plazo no mayor a
30 días, a partir de la fecha de recepción del producto en el centro
de servicio autorizado por el importador.
Término:
Esta garantía tiene una vigencia de:
1 año en todas sus piezas, componentes y mano de obra
3 años en el ensamble de la transmisión
A partir de la fecha en la que el usuario reciba de conformidad
el producto.
