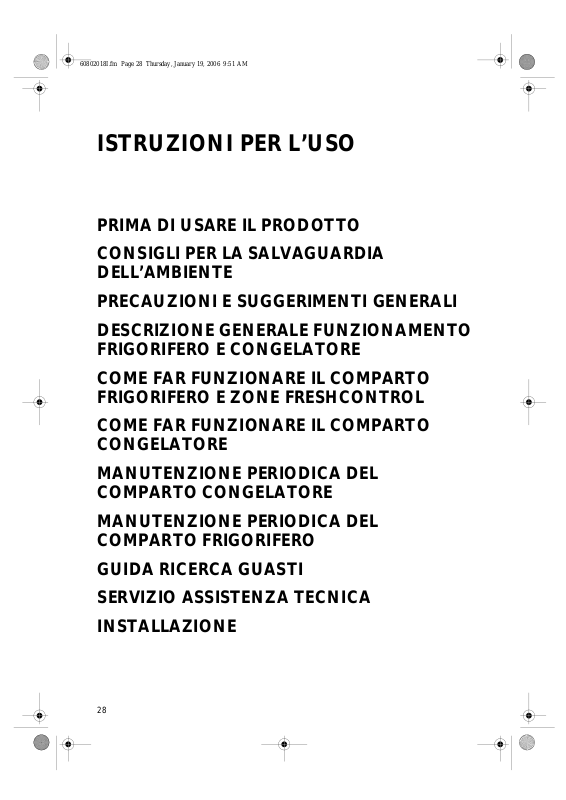

ISTRUZIONI PER L’USO
PRIMA DI USARE IL PRODOTTO
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
PRECAUZIONI E SUGGERIMENTI GENERALI
DESCRIZIONE GENERALE FUNZIONAMENTO
FRIGORIFERO E CONGELATORE
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO E ZONE FRESHCONTROL
COME FAR FUNZIONARE IL COMPARTO
CONGELATORE
MANUTENZIONE PERIODICA DEL
COMPARTO CONGELATORE
MANUTENZIONE PERIODICA DEL
COMPARTO FRIGORIFERO
GUIDA RICERCA GUASTI
SERVIZIO ASSISTENZA TECNICA
INSTALLAZIONE
28
Page 2
60802018I.fm Page 29 Thursday, January 19, 2006 9:51 AM
PRIMA DI USARE IL PRODOTTO
•
Il prodotto che avete acquistato é
un’apparecchio ad uso esclusivamente
domestico
Per utilizzare al meglio il vostro
apparecchio, vi invitiamo a leggere
attentamente le istruzioni per l’uso in cui
troverete la descrizione e consigli per la
conservazione dei cibi.
Conservare questo libretto per successive
consultazioni.
1.
Dopo aver disimballato l’apparecchio,
assicurarsi che non sia danneggiato e che la
porta chiuda perfettamente. Eventuali danni
devono essere comunicati al rivenditore entro
24 ore dalla consegna del prodotto.
2.
Consigliamo di attendere almeno due ore
prima di metter in funzione l’apparecchio, per
dar modo al circuito refrigerante di essere
perfettamente efficiente.
3.
Accertarsi che l’installazione ed il collegamento
elettrico siano effettuati da un tecnico
qualificato secondo le istruzioni del fabbricante
e in conformità alle norme locali sulla sicurezza
4.
Pulire l’interno del prodotto prima di utilizzarlo.
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
1.Imballo
Il materiale di imballo è riciclabile al 100 % ed è
contrassegnato dal simbolo del riciclaggio. Per lo
smaltimento seguire le normative locali. Il
materiale di imballaggio (sacchetti di plastica,
parti in polistirolo, ecc…) deve essere tenuto
fuori dalla portata dei bambini in quanto
potenziale fonte di pericolo.
2.Rottamazione
Il prodotto è stato realizzato con materiale
riciclabile.
Questo apparecchio è contrassegnato in
conformità alla Direttiva Europea 2002/96/EC,
Waste Electrical and Electronic Equipment
(WEEE).
Assicurandosi che questo prodotto sia smaltito
in modo corretto, l’utente contribuisce a
prevenire le potenziali conseguenze negative
per l’ambiente e la salute.
Il simbolo sul prodotto, o sulla
documentazione di accompagnamento, indica
che questo prodotto non deve essere trattato
come rifiuto domestico ma deve essere
consegnato presso l’idoneo punto di raccolta
per il riciclaggio di apparecchiature elettriche ed
elettroniche.
Al momento della rottamazione, rendere
l’apparecchio inservibile tagliando il cavo di
alimentazione rimuovendo le porte e i ripiani in
modo che i bambini non possano accedere
facilmente all’interno del prodotto.
Rottamarlo seguendo le norme locali per lo
smaltimento dei rifuiti e consegnarlo negli
appositi centri di smaltimento, non lasciandolo
incustodito neanche per pochi giorni essendo
una fonte di pericolo per un bambino. Per
ulteriori informazioni sul trattamento, recupero
e riciclaggio di questo prodotto, contattare
l’idoneo ufficio locale, il servizio di raccolta dei
rifiuti domestici o il negozio presso il quale il
prodotto è stato acquistato.
Informazione:
Questo apparecchio é privo di CFC (il circuito
refrigerante contiene R134a) o di HFC (il
circuito refrigerante contiene R600a).
Per gli apparecchi con Isobutano (R600a):
l’isobutano é un gas naturale senza effetti
sull’ambiente ma infiammabile. È quindi
indispensabile accertarsi che I tubi del circuito
refrigerante non siano danneggiati.
Dichiarazione di conformità
•
Questo apparecchio è destinato alla
conservazione di prodotti alimentari ed è
fabbricato in conformità alla Direttiva Europea
90/128/CEE, 02/72/CE ed al regolamento
(CE) No. 1935/2004
•
Questo apparecchio è stato
concepito,costruito e commercializzato in
conformità a:
- gli obiettivi di sicurezza della Direttiva Bassa
Tensione 73/23/CEE;
- i requisiti di protezione della Direttiva “EMC”
89/336/CEE,
modificate dalla Direttiva 93/68/CEE.
•
La sicurezza elettrica del prodotto é
assicurata soltanto quando é correttamente
collegato ad un efficiente impianto di messa a
terra a norma di legge.
29
Page 3
60802018I.fm Page 30 Thursday, January 19, 2006 9:51 AM
PRECAUZIONI E SUGGERIMENTI GENERALI
•
Usare il comparto frigorifero solo per la
conservazione di alimenti freschi ed il
comparto congelatore solo per la
conservazione di alimenti surgelati, il
congelamento di alimenti freschi e la
produzione di cubetti di ghiaccio.
•
Dopo l’installazione, accertarsi che il prodotto
non poggi sul cavo di alimentazione.
•
Non conservare liquidi in contenitori di vetro
nel comparto congelatore in quanto
potrebbero esplodere.
•
Non mangiare cubetti di ghiaccio o ghiaccioli
subito dopo averli tolti dal congelatore poiché
potrebbero causare bruciature da freddo.
•
Prima di qualsiasi operazione di manutenzione
o pulizia,disinserire la spina dalla presa di
corrente o scollegare l’alimentazione
elettrica.
•
Accertarsi che il prodotto non sia vicino a una
fonte di calore.
•
Non conservare o usare benzina o altri gas e
liquidi infiammabili nelle vicinanze del
prodotto o di altri elettrodomestici. I vapori
che si sprigionano possono infatti causare
incendi o esplosioni.
•
Per garantire un’adeguata ventilazione,
lasciare uno spazio su entrambi i lati e sopra
l’apparecchio.
•
Mantenere libere da ostruzioni le aperture di
ventilazione nell’involucro dell’apparecchio o
nella struttura da incasso.
•
Tutti gli apparecchi provvisti di produttori di
ghiaccio e distributori d’acqua devono essere
collegati ad una rete idrica che eroghi
esclusivamente acqua potabile (con una
pressione della rete idrica compresa tra i 1,7
e 8,1 bar (25 e 117 PSI)). I produttori di
ghiaccio e/o acqua non direttamente collegati
all’alimentazione idrica devono essere
riempiti unicamente con acqua potabile.
•
Installare e livellare il prodotto su un
pavimento in grado di sostenere il peso e in un
ambiente adatto alle sue dimensioni e al suo
utilizzo.
•
Collocare il prodotto in un ambiente secco e
ben ventilato. L’apparecchio é predisposto
per il funzionamento in ambienti in cui la
temperatura sia compresa nei seguenti
intervalli, a loro volta funzione della classe
climatica riportata sulla targhetta dati: il
prodotto potrebbe non funzionare
corettamente se lasciato per un lungo
perdiodo a una temperatura superiore o
inferiore all’intervallo previsto.
Classe Climatica T. Amb. (°C) T. Amb. (°F)
SN Da 10 a 32 Da 50 a 90
N Da 16 a 32 Da 61 a 90
ST Da 18 a 38 Da 64 a 100
T Da 18 a 43 Da 64 a 110
•
Fare attenzione durante gli spostamenti in
modo da non danneggiare i pavimenti
(es. parquet).
•
Non usare dispositivo meccanici o altri mezzi
per accelerare il processo di sbrinamento
diversi da quelli raccomandati dal costruttore.
•
Non danneggiare il circuito del fluido
frigorifero.
•
Non usare apparecchi elettrici all’interno degli
scomparti conservatori di cibi congelati
dell’apparecchio, se questi non sono del tipo
raccomandato dal costruttore.
•
L’ apparecchio non è inteso ad uso dei
bambini in giovane età o delle persone
inferme senza controllo.
•
Per evitare il rischio di intrappolamento e
soffocamento dei bambini all’interno
dell’apparecchio, non permettere loro di
giocare o nascondersi all’interno del
prodotto.
•
Il cavo di alimentazione può essere sostituito
soltanto da una persona autorizzata.
•
Non usare prolunghe o adattatori multipli.
•
La disconnessione dell’alimentazione elettrica
deve essere possibile o disinserendo la spina o
tramite un interruttore bipolare di rete posto
a monte della presa.
•
Controllare che il voltaggio sulla targhetta
matricola corrisponda alla tensione della
vostra abitazione
•
Non ingerire il liquido (atossico) contenuto
negli accumulatori del freddo, se presente.
30
Page 4
60802018I.fm Page 31 Thursday, January 19, 2006 9:51 AM
DESCRIZIONE GENERALE FUNZIONAMENTO
FRIGORIFERO E CONGELATORE
Questo apparecchio combinato frigoriferocongelatore è comandato elettronicamente,
pertanto consente di regolare le temperature in
maniera indipendente per i comparti frigorifero e
congelatore. All’interno del vano frigorifero c’é una
zona 0 °C per vegetali, carne e pesce
(2 cassetti). Con i pulsanti (1) e (2) attivati i display
(5) e (11), indicanti le temperature frigorifero e
congelatore, sono accesi. Inoltre la spia (8) sarà
accesa, indicante che le zone FreshControl sono
attivate.
Il prodotto consente anche il funzionamento del
solo comparto congelatore mantenendo spento il
comparto frigorifero e le zone FreshControl. Se il
pulsante (1) è attivato mentre il pulsante (2) è
disattivo, il display (11) è acceso mentre il display
(5) è spento.
Per ragioni tecniche non è possibile spegnere il
comparto congelatore mantenendo attivo solo il
comparto frigorifero.
31
Page 5
60802018I.fm Page 32 Thursday, January 19, 2006 9:51 AM
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO E ZONE FRESHCONTROL
Questo apparecchio è un frigorifero combinato con congelatore a stelle.
Lo sbrinamento del comparto frigorifero è completamente automatico.
Il prodotto può funzionare a temperatura ambiente compresa fra +10 °C e +32 °C. Le prestazioni
ottimali dipendono dalla classe climatica, indi cata sulla targhetta matricola.
Messa in funzione dell’apparecchio e regolazione della temperatura.
Inserire la spina.
Le temperature per l’ideale conservazione degli alimenti sono già preimpostate dalla fabbrica. Quando si
avvia il prodotto per la prima volta, il segnale acustico si attiva, la spia rossa (14) lampeggia in quanto all’interno
del congelatore non è ancora presente una temperatura sufficientemente fredda per inserire gli alimenti.
E’ possibile escludere il segnale acustico premendo il pulsante (15) sul pannello comandi. Riporre gli
alimenti nel congelatore solo quando la spia rossa di allarme si è spenta.
Nota:
La temperatura ambiente, la frequenza di apertura delle porte e la posizione dell’apparecchio possono
influenzare le temperature interne dei due comparti. Le regolazioni devono variare in funzione di questi fattori.
Zone FreshControl
Il prodotto è provvisto di una zona 0 °C, con 2 cassetti dedicati, che permette una conservazione ottimale
di carne, pesce e vegetali, ottimizzando per ogni singolo cassetto le temperature ideali: 2,5 °C circa
(FreshControl Vegi) per vegetali e circa 0 °C (FreshControl Meat) per carne e pesce. Il comparto è
controllato elettronicamente e la regolazione della temperatura è automatica.
Come conservare gli alimenti nel comparto frigorifero
Riporre gli alimenti come illustrato nella figura.
A Alimenti cotti
B Frutta e verdura sensibile al freddo
C Bottiglie
DBurro
E Latticini, formaggi
F Latte, yougurt e bevande
G Verdura e frutta invernale
H Pesce, carne, pollame e crostacei/molluschi
Note:
•
La distanza fra i ripiani e la parete posteriore interna del frigorifero assicura la libera circolazione dell’aria.
•
Non disporre gli alimenti a diretto contatto con la parete posteriore del comparto frigorifero.
•
Non porre alimenti ancora caldi nei comparti.
•
Conservare i liquidi in contenitori chiusi.
•
La conservazione di verdure ad alto contenuto di acqua può provocare la formazione di condensa:
ciò non pregiudica il corretto funzionamento dell’apparecchio.
•
Per un corretto funzionamento delle zone FreshControl ed una corretta circolazione d’aria i due cassetti
(FreshControl Vegi e FreshControl Meat) DEVONO rimanere nel loro alloggiamento.
per le bottiglie C e F devono rimanere nella posizione predefinita in fabbrica (vedi figura).
Inoltre i balconcini
32
Page 6
60802018I.fm Page 33 Thursday, January 19, 2006 9:51 AM
Regolazione della temperatura (comparto frigorifero)
La temperatura è preregolata in fabbrica a +5 °C (display 5).
Per modificare il settaggio della temperatura premere i
pulsanti (3) o (4) sulla scheda comandi fino al raggiungimento
del valore desiderato.
Limite temperatura impostabile:
•
+2 °C temperatura più fredda
•
+8 °C temperatura più calda
Funzione raffreddamento rapido
Questa funzione è raccomandata quando is effettua un
riempimento significativo di cibo.
E’ possibile aumentare la velocità di raffreddamento degli
alimenti all’interno del comparto frigorifero premendo il
pulsate (7). La spia gialla (6) si accende e si disinserisce
automaticamente dopo 6 ore.
E’ possibile escludere manualmente la funzione premendo lo
stesso pulsante. La spia gialla (6) si spegne.
Interrompere il funzionamento del frigorifero
Premere il pulsante (2). La visualizzazione della temperatura
sul display (5) si spegne e si accende un punto luminoso il
comparto congelatore continua a funzionare. Le zone
FreshControl si disattiveranno insieme al comparto
frigorifero.
Per riattivare il funzionamento del frigorifero premere
nuovamente lo stesso pulsante (2).
Allarmi del comparto frigorifero
Se la porta rimane aperta per 1 minuto, si attiverà l’allarme
acustico. Se la condizione di porta aperta si protrae per un
ulteriore minuto, la luce interna inizierà a lampeggiare,
spegnendosi totalmente dopo 10 minuti dall’apertura porta
mentre l’allarme acustico rimarrà attivo.
E’ possibile escludere l’allarme premendo il pulsante (15) o
richiudendo la porta.
33
Page 7
60802018I.fm Page 34 Thursday, January 19, 2006 9:51 AM
COME FAR FUNZIONARE IL COMPARTO
CONGELATORE
Il comparto congelatore è a stelle. Vi si possono
conservare gli alimenti surgelati per il periodo indicato
sulla confezione. Inoltre si possono congelare gli
alimenti freschi posizionandoli nel cassetto superiore,
mettendo gli alimenti già surgelati nei cassetti inferiori,
in modo tale che non vengano in contatto con gli
alimenti freschi.
La quantità degli alimenti freschi che è possibile
congelare in 24 ore è riportata sulla targhetta matricola.
Come procedere per il congelamento degli
alimenti freschi
Regolazione della temperatura
La temperatura è preregolata in fabbrica a -18 °C (display 11).
Per modificare il settaggio della temperatura premere i
pulsanti (12) o (13) sulla scheda comandi fino al
raggiungimento del valore desiderato.
Limite temperatura impostabile:
•
-18 °C temperatura meno fredda
•
-24 °C temperatura più fredda
Funzione di congelamento rapido
Si raccomanda, se caricate una quantità considerevole di cibo
fresco, di inserire la funzione di congelamento rapido
premendo il pulsante (9) sul pannello comandi 6 ore prima
dell’introduzione di cibi freschi; in questo modo si può
ottenere il congelamento massimo dichiarato sulla targhetta
matricola. La funzione è attivata quando la spia gialla (10) è
accesa.
La funzione di congelamento rapido si disattiva
automaticamente dopo 30 ore.
E’ possibile escludere manualmente la funzione premendo
nuovamente lo stesso pulsante (la spia gialla (10) si spegne).
Importante
•
Avvolgere e sigillare gli alimenti freschi da congelare in:
contenitori di polietilene con coperchi, sacchetti da
congelare, fogli di alluminio.
•
Sistemare gli alimenti da congelare nel cassetto superiore,
lasciando sufficiente spazio attorno ai pacchetti per
consentire la libera circolazione dell’aria.
34
Page 8
60802018I.fm Page 35 Thursday, January 19, 2006 9:51 AM
Allarme temperatura del comparto congelatore
Durante il funzionamento del prodotto o durante la fase di
congelamento, potrebbe verificarsi l’accensione della spia
rossa (14) e contemporaneamente si ha anche un segnale
acustico indicante che la temperatura nel comparto
congelatore non è ottimale per la conservazione.
Ciò può verificarsi per i seguenti casi:
•
durante la messa in funzione;
•
al riavviamento dopo lo sbrinamento e la pulizia;
•
quando vengono immessi troppi alimenti da congelare;
•
quando la porta del congelatore non chiude
perfettamente.
Per tacitare il segnale acustico premere il pulsante (15).
Al raggiungimento delle condizioni ottimali di temperatura, la
spia rossa (14) si spegnerà automaticamente.
Allarme black out (Interruzione energia elettrica)
In caso di black-out prolungato e se anche la temperatura
interna si riscalda oltre i -9 °C ( per esempio -8 °C), sul display
lampeggierà il valore più caldo raggiunto nel comparto, la luce
rossa (14) lampeggierà e il segnale acustico sarà attivo.
In questo caso si consiglia di verificare lo stato di
conservazione degli alimenti.
Per annulare la segnalazione dell’allarme black-out premere il
pulsante (15), ma se alla tacitazione dell’allarme la
temperatura del congelatore non è ancora idonea alla
conservazione dei cibi, verrà attivato l’alla rme di temperatura
descritto nel paragrafo precedente.
Nota:
In caso di mancanza di corrente, il comparto congelatore è in
grado di mantere per un certo tempo la temperatura
necessaria alla conservazione adeguata degli alimenti. Si
consiglia comunque, durante tale periodo, di evitare di aprire
la porta del comparto.
Importante:
Per i mesi di conservazione degli alimenti freschi
congelati, attenersi alla tabella qui a fianco.
Al momento dell’acquisto di alimenti surgelati,
accertarsi che:
•
L’imballo o il pacchetto siano intatti, poiché l’alimento può
deteriorarsi. Se un pacchetto è gonfio o presenta delle
macchie di umido, non è stato conservato nelle condizioni
ottimali e può avere subìto un inizio di scongelamento.
•
Acquistare gli alimenti surgelati per ultimi e usare borse
termiche per il trasporto.
•
Appena a casa riporre immediatamente gli alimenti
surgelati nel comparto congelatore.
•
Non ricongelare gli alimenti parzialmente scongelati, ma
consumarli entro 24 ore.
•
Evitare o ridurre al minimo le variazioni di temperatura.
Rispettare la data di scadenza riportata sulla confezione.
•
Seguire sempre le istruzioni sull’imballo per la
conservazione degli alimenti congelati.
MESI
C
I
B
I
35
Page 9
60802018I.fm Page 36 Thursday, January 19, 2006 9:51 AM
Rimozione dei cassetti
Tirare i cassetti verso l’esterno fino a fondo corsa, sollevarli
leggermente ed estrarli. Nel comparto congelatore, nel
primo cassetto, è inserito un vassoio ove sono riposti la
bacinella per la produzione del ghiaccio e l’eutettico
(accumulatore di freddo) se in dotazione. Il vassoio oltre a
questa funzione può essere usato come contenitore per il
congelamento di frutta di piccole dimensioni (fragole,
lamponi, etc.).
Nota:
Il congelatore può essere utilizzato anche senza i cassetti, al
fine di ottenere un volume maggiore; ciò è possibile togliendo
i cesti.
Sistemare gli alimenti direttamente sulle griglie.
Verificare che dopo aver riposto gli alimenti, la porta del
comparto congelatore chiuda correttamente.
Produzione di cubetti di ghiaccio
•
Riempire di acqua per 2/3 la bacinella per il ghiaccio e
riporla nel comparto congelatore.
•
Qualora la bacinella fosse attaccata al fondo del
congelatore, non utilizzare oggetti appuntiti o taglienti per
rimuoverla.
•
Per facilitare la rimozione dei cubetti di ghiaccio dalla
bacinella, fletterla leggermente.
MANUTENZIONE PERIODICA DEL
COMPARTO CONGELATORE
Suggeriamo di sbrinare il congelatore 1 o 2 volte l’anno
o quando la formazione di brina sulle griglie refrigeranti
risulta eccessiva.
La formazione di brina sulle griglie di raffreddamento è
un fenomeno normale. La quantità e la rapidità di
accumulo varia a seconda delle condizioni ambientali e
della frequenza di apertura della porta e tende ad
accumularsi maggiormente sulle griglie poste più in alto.
Si consiglia di effettuare lo sbrinamento quando le
scorte sono minime.
1.
Premere il pulsante (1) per spegnere il prodotto
(frigorifero e congelatore).
2.
Aprire la porta congelatore e rimuovere tutti gli alimenti
avvolgendoli in fogli di giornale a stretto contatto fra lo ro
e riporli in un luogo molto fresco o in una borsa termica e
lasciare aperta la porta del congelatore per permettere lo
scioglimento della brina.
3.
Inserire la canalina in dotazione nell’apposita fessura per
l’acqua di sbrinamento e sistemare una bacinella sotto lo
scarico (vedi disegno).
4.
Pulire l’interno del congelatore con una spugna imbevuta
in una soluzione di acqua tiepida e/o detergente neutro.
Non utilizzare sostanze abrasive.
5.
Risciacquare e asciugare con cura.
6.
Rimuovere la canalina di scarico.
7.
Chiudere la porta del congelatore.
8.
Premere nuovamente il pulsante (1) sul pannello
comandi. Sarà presente un segnale acustico di allarme
temperatura: è possibile escluderlo premendo il pulsante
(15). Riposizionare gli alimenti all’interno del congelatore
solo quando la spia luminosa rossa (14) si spegne.
36
Page 10
60802018I.fm Page 37 Thursday, January 19, 2006 9:51 AM
MANUTENZIONE PERIODICA DEL
COMPARTO FRIGORIFERO
Pulire periodicamente il comparto frigorifero.
Lo sbrinamento del comparto frigorifero è
completamente automatico.
La presenza periodica di goccioline d’acqua sulla parete
posteriore interna del comparto frigorifero evidenzia la fase di
sbrinamento automatico. L’acqua di sbrinamento viene
convogliata automaticamente in un foro di scarico, quindi
raccolta in un contenitore ove evapora.
Pulire regolarmente l’interno del foro di drenaggio dell’acqua
di sbrinamento, usando l’utensile in dotazione, per garantire il
deflusso costante e corretto dell’acqua di sbrinamento.
Per pulire il comparto frigorifero e zone FreshControl:
1.
Premere il pulsante (2) sul pannello comandi.
2.
Svuotare il comparto frigorifero.
3.
Pulire l’interno del frigorifero con una spugna imbevuta in
una soluzione di acqua tiepida e/o detergente neutro.
Non utilizzare sostanze abrasive.
4.
Risciacquare ed asciugare con un panno morbido.
5.
Premere nuovamente il pulsante (2) per ripristinare il
funzionamento del comparto frigorifero.
Pulizia zone FreshControl:
Togliere i due cassetti scorrevoli estraendo prima quello
superiore (FreshControl Vegi) e poi quello inferiore
(FreshControl Meat).
Come per il comparto frigorifero la parete posteriore del
vano convoglia automaticamente l’acqua di sbrinamento in un
foro di scarico che va pulito con lo stesso utensile utilizzato
per il frigorifero.
Nota:
Per periodi di tempo prolungati ed impedire la formazione di
muffe e di cattivi odori, si consiglia di tenere la porta del
frigorifero aperta quando non è in funzione.
37
Page 11
60802018I.fm Page 38 Thursday, January 19, 2006 9:51 AM
GUIDA RICERCA GUASTI
1. L’apparecchio non funziona.
•
C’è un’interruzione di corrente?
•
La spina è ben inserita nella presa di
corrente?
•
L’interruttore bipolare di rete è inserito?
•
Il fusibile è bruciato?
•
Il cavo di alimentazione è rotto?
2. La temperatura all’interno dei comparti
non è sufficientemente fredda.
•
Le porte chiudono correttamente?
•
L’apparecchio è installato vicino ad una
sorgente di calore?
•
La temperatura è impostata correttamente?
•
La circolazione dell’aria attraverso le griglie
di ventilazione è ostruita?
3. C’è acqua sul fondo del comparto
frigorifero.
•
Gli scarichi dell’acqua di sbrinamento sono
ostruiti?
4. La luce interna non funziona.
- Controllare prima il punto 1, poi:
•
Disinserire l’apparecchio dalla rete
elettrica. Per accedere alla lampadina, vedi
istruzioni e disegno su scheda prodotto
allegata (descrizione dell’apparecchio).
•
Controllare la lampadina e sostituirla, se
necessario, con una nuova (max. 15 W).
5. La spia rossa sul pannello comandi rimane
accesa e o l’allarme acustico è attivo.
- (ved. capitolo “Come far funzionare il
comparto congelatore”)
•
Sono state da poco inserite quantità elevate
di cibi freschi nel congelatore?
•
Le porte dei comparti sono chiuse?
6. Sui display compare una lettera (E oppure
C) e l’allarme acustico è attivo.
•
Un sensore di temperatura è in avaria, il
prodotto continua comunque a funzionare
con una procedura di emergenza. Chiamare
l’assistenza.
7. La spia verde
lampeggia e l’allarme acustico è attivo.
•
Il sensore di temperatura è in avaria, il
prodotto continua comunque a funzionare
con una procedura di emergenza. Chiamare
l’assistenza.
8. Alla pressione dei tasti sul display freezer
appaiono le lettere “CL” ed i tasti non
hanno effetto.
•
E’ attiva la funzione “blocco tastiera”.
(vedi scheda)
Note:
• Se il bordo anteriore del frigorifero, in
corrispondenza della battuta della
guarnizione porta è caldo, non è un difetto,
ma previene la formazione di condensa.
• Rumori di gorgoglio e soffi di espansioni,
derivanti dal circuito refrigerante, sono da
considerarsi normali.
&
delle zone FreshControl
SERVIZIO ASSISTENZA TECNICA
Il capitolo «guida ricerca guasti» aiuta a
riparare di persona piccole anomalie
d’esercizio. Le permettono di risparmiare la
richiesta di un tecnico del servizio e quindi i
costi risultanti.
Se ci deve contattare per un’anomalia di
funzionamento o per trasmetterci un’ordinazione,
voglia sempre indicarci il numero di fabbricazione
(FN) e la denominazione del suo apparecchio.
Annoti queste indicazioni qui di seguito, come pure
sull’autoadesivo di servizio fornito con
l’apparecchio. Incolli l’autoadesivo in un luogo ben
visibile o nella sua agenda telefonica.
FN Apparecchio
Questi dati figurano sul certificato di garanzia, sulla
fattura originale e sulla targhetta dei dati.
38
- Aprire lo sportello dell’apparecchio.
- La targhetta dei dati si trova in basso a sinistra
accanto alla cassetta della verdura.
In caso di anomalie di funzionamento può rivolgersi
al più vicino Centro di servizio della V-ZUG SA
telefonando al numero gratuito 0800 850 850.
Domande, ordinazioni, contratto di servizio
Per domande e problemi di ordine amministrativo
o tecnico, così come per ordinazioni di pezzi di
ricambio e accessori, voglia rivolgersi direttamente
alla sede principale a Zug, tel. 041 767 67 67.
Alla scadenza della garanzia, per tutti i nostri
prodotti il cliente ha la possibilità di stipulare un
contratto di servizio. Le inviamo volentieri la
relativa documentazione.
Page 12
60802018I.fm Page 39 Thursday, January 19, 2006 9:51 AM
INSTALLAZIONE
•
Installare l’apparecchio lontano da fonti di calore.
L’installazione in un ambiente caldo, l’esposizione diretta ai
raggi solari o la collocazione dell’apparecchio nelle vicinanze
di una fonte di calore (caloriferi, fornelli), aumentano il
consumo di corrente e dovrebbero essere evitate.
•
Qualora ciò non fosse possibile, è necessario rispettare le
seguenti distanze minime:
•
30 cm da cucine a carbone o petrolio;
•
3 cm da cucine elettriche e/o a gas.
•
Posizionarlo in luogo asciutto e ben aerato e assicurarsi che
il fondo del vano sia pulito.
•
Pulire l’interno dei comparti frigorifero e congelatore.
•
Inserire gli accessori a corredo.
Collegamento elettrico
• I collegamenti elettrici devono essere conformi alle
normative locali.
•
I dati relativi alla tensione e alla potenza assorbita sono
riportati sulla targhetta matricola, posta all’interno
dell’apparecchio.
• La messa a terra dell’apparecchio è
termini di legge.
Il fabbricante declina ogni reponsabilità per eventuali
danni subiti da persone, animali o cose, derivanti dalla
mancata osservanza delle norme sopra indicate.
•
Se la spina e la presa non sono dello stesso tipo, far sostituire
la presa da un tecnico qualificato.
•
Non usare prolunghe o adattatori multipli.
obbligatoria a
Scollegamento elettrico
Prima di qualsiasi operazione o pulizia togliere l’alimentazione
elettrica.
Lo scollegamento elettrico deve essere possibile o disinserendo
la spina o tramite un interruttore bipolare di rete posto a monte
della presa.
39
Loading...
