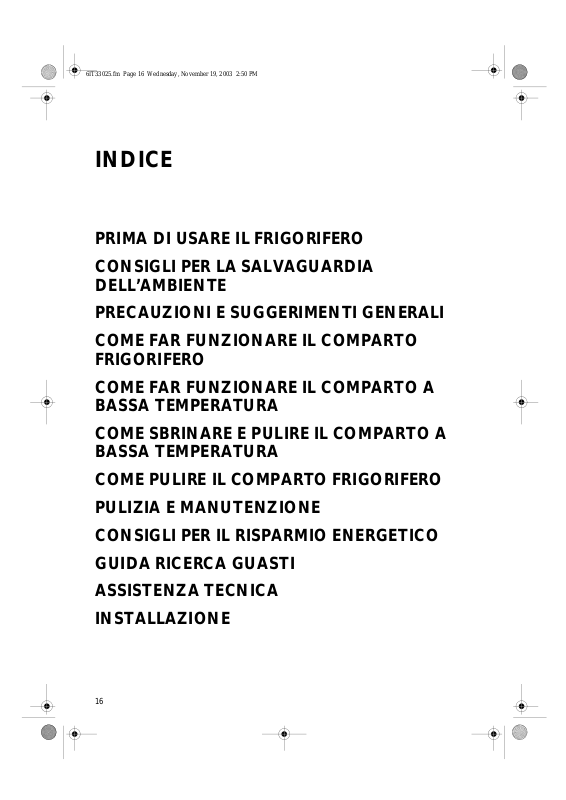

INDICE
PRIMA DI USARE IL FRIGORIFERO
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
PRECAUZIONI E SUGGERIMENTI GENERALI
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO
COME FAR FUNZIONARE IL COMPARTO A
BASSA TEMPERATURA
COME SBRINARE E PULIRE IL COMPARTO A
BASSA TEMPERATURA
COME PULIRE IL COMPARTO FRIGORIFERO
PULIZIA E MANUTENZIONE
CONSIGLI PER IL RISPARMIO ENERGETICO
GUIDA RICERCA GUASTI
ASSISTENZA TECNICA
INSTALLAZIONE
16
Page 2
6IT33025.fm Page 17 Wednesday, November 19, 2003 2:50 PM
PRIMA DI USARE IL FRIGORIFERO
Per utilizzare al meglio il vostro frigorifero, vi
invitiamo a leggere attentamente le
istruzioni per l’uso e la scheda prodotto
allegata, in cui troverete consigli utili per la
conservazione dei cibi e la descrizione del
vostro apparecchio.
Conservare questo libretto per future
consultazioni.
Il prodotto che avete acquistato è un frigorifero
•
automatico oppure un frigorifero con comparto a
bassa temperatura (riferirsi alla scheda prodotto
allegata), ed è ad uso esclusivamente domestico.
Il
comparto frigorifero
automatico
alimenti freschi e bevande.
, consente la conservazione di
, dotato di
sbrinamento
Il
comparto bassa temperatura a
presente, consente una perfetta conservazione di
alimenti surgelati e congelati e la produzione di
cubetti di ghiaccio;
Dopo avere sballato il frigorifero accertarsi che
1.
non sia danneggiato e che le porte chiudano
perfettamente. Eventuali danni devono essere
comunicati al rivenditore entro 24 h.
2. Lasciare l’apparecchio in posizione verticale per
almeno 2 ore prima di collegare l’apparecchio
alla rete elettrica, per dar modo al circ uito
refrigerante di essere perfettamente efficiente.
Accertarsi che l’installazione ed il collegamento
3.
elettrico siano effettuati da un tecnico qualificato
secondo le istruzioni del fabbricante e secondo le
norme locali in vigore.
lo sbrinamento è manuale
CONSIGLI PER LA SALVAGUARDIA
DELL’AMBIENTE
1. Imballo
l materiale di imballo è riciclabile al 100% ed è
contrassegnato dal simbolo del riciclaggio. Per lo
smaltimento seguire le normative locali.
Il materiale di imballaggio (sacchetti di plastica, parti in
polistirolo, ecc.) deve essere tenuto fuori dalla portata
dei bambini in quanto potenziale fonte di pericolo.
2. Prodotto
Il frigorifero è stato fabbricato con materiale
riciclabile. Rottamarlo seguendo le norme locali
per lo smaltimento dei rifiuti. Renderlo inservibile
tagliando il cavo elettrico di alimentazione.
Non disperderlo nell’ambiente, bensì consegnarlo
presso gli appositi centri di raccolta per il recupero
dei gas refrigeranti.
Informazione:
Questo apparecchio è senza CFC (il circuito
refrigerante contiene R134a) o senza HFC (il
circuito refrigerante contiene R600a - Isobutano).
Per maggiori dettagli riferirsi alla targhetta
matricola sull’apparecchio.
, se
.
PRECAUZIONI E SUGGERIMENTI GENERALI
•Usare il
• Fare attenzione a non coprire od ostruire le
• Non introdurre nel comparto a bassa temperatura
• Non mangiare cubetti di ghiaccio o ghiaccioli subito
• Per evitare il rischio di soffocamento e di
• Prima di qualsiasi operazione di
• Il cavo di alimentazione può essere sostituito
comparto frigorifero
conservazione di alimenti freschi ed il comparto a
bassa temperatura solo per la conservazione di
alimenti surgelati e la produzione di cubetti di ghiaccio.
aperture di ventilazione del frigorifero.
contenitori di vetro con liquidi perchè potrebbero
esplodere.
dopo averli tolti dal comparto a bassa temperatura
poiché potrebbero causare bruciature da freddo.
intrappolamento, non permettere ai bambini di
giocare o di nascondersi all’interno del frigorifero.
manutenzione o pulizia, disinserire la spina
dalla presa di corrente o togliere
l’alimentazione elettrica.
soltanto da una persona autorizzata.
solo per la
Dichiarazione di conformità
Questo apparecchio è destinato a venire in contatto
con i prodotti alimentari ed è conforme al D.L. 108 del
25.01.1992 (Direttiva Europea 89/109/CEE).
Informazioni
Per gli apparecchi con Isobutano (R600a) L’isobutano
è un gas naturale senza effetti sull’ambiente ma
infiammabile.
E’ quindi indispensabile accertarsi che i tubi del circuito
refrigerante non siano danneggiati.
17
Page 3
6IT33025.fm Page 18 Wednesday, November 19, 2003 2:50 PM
COME FAR FUNZIONARE IL COMPARTO
FRIGORIFERO
Quest’apparecchio è un frigorifero automatico oppure un
frigorifero con comparto a bassa temperatura a stelle.
Lo sbrinamento del comparto frigorifero è completamente
automatico.
Il frigorifero funziona a temperatura ambiente tra +16°C e +32°C.
Messa in funzione del frigorifero
Inserire la spina nella presa di corrente.
La manopola termostato permette di regolare la temp erat ura d el
comparto frigorifero, mantenendo le prestazioni all’interno del
comparto a bassa temperatura.
Se dovete regolare la temperatura interna:
Per un corretto funzionamento e la migliore conservazione dei
1.
cibi in entrambi i comparti, consigliamo di regolare il
termostato attorno alla posizione
Qualora si desideri variare le temperature nei comparti
2.
ruotare la manopola di regolazione del termostato:
sui numeri
•
all’interno dei comparti sia
sui numeri più alti 3-4 per avere una temperatura
•
FREDDA
Manopola termostato su • : le funzioni dell’apparecchio e
l’illuminazione sono interrotte.
più bassi 1-2
.
se volete che la temperatura
Nota:
La temperatura ambiente, la frequenza di apertura delle porte e la
posizione dell’apparecchio possono influenzare le temperature
interne dei due comparti.
Le posizioni del termostato devono variare in funzione di questi
fattori.
Come conservare gli alimenti nel comparto frigorifero
Caricare gli alimenti come illustrato nella figura a fianco
Alimenti cotti
A.
Pesce, carni
B.
Frutta e verdura
C.
Bottiglie
D.
Uova
E.
Burro, latticini, formaggi
F.
Note:
La distanza fra i ripiani e la parete posteriore interna del
•
frigorifero assicura la libera circolazione dell’aria.
Non disporre gli alimenti a diretto contatto con la parete
•
posteriore del comparto.
Conservare i liquidi in contenitori chiusi.
•
E’ normale che la conservazione di verdure ad alto contenuto
•
di acqua (p. es.: insalata) provochi formazione di condensa nei
cassetti inferiori e/o sui ripiani intermedi; ciò non pregiudica il
corretto funzionamento dell’apparecchio. In ogni caso,
consigliamo di impacchettare la verdura per evitare la
formazione di condensa.
.
2-3
MENO FREDDA
.
PIÙ’
18
Page 4
6IT33025.fm Page 19 Wednesday, November 19, 2003 2:50 PM
COME FAR FUNZIONARE IL COMPARTO A
BASSA TEMPERATURA
Il comparto a bassa temperatura, se presente, è a
stelle. Per il periodo di conservazione degli alimenti
surgelati riferirsi a quanto riportato sulle confezioni.
Al momento dell’acquisto di alimenti surgelati, accertarsi
che:
• L’imballo o il pacchetto siano intatti, poiché l’alimento può
deteriorarsi. Se un pacchetto è gonfio o presenta delle
macchie di umido, non è stato conservato nelle condizioni
ottimali e può avere subito un inizio di scongelamento.
• Acquistare gli alimenti surgelati per ultimi e usare borse
termiche per il trasporto.
• Appena a casa riporre immediatamente gli alimenti surgelati
nel comparto a bassa temperatura.
• Non ricongelare gli alimenti parzialmente scongelati, ma
consumarli entro 24 ore.
• Evitare o ridurre al minimo le variazioni di temperatura.
Rispettare la data di scadenza riportata sulla confezione.
• Seguire sempre le istruzioni sull’imballo per la conservazione
degli alimenti congelati.
Produzione di cubetti di ghiaccio
• Riempire la bacinella del ghiaccio per 3/4 di acq ua e riporla sul
fondo del comparto a bassa temperatura.
Se la bacinella si attacca al fondo del comparto a bassa
temperatura,
rimuoverla
non usare attrezzi appuntiti o taglienti per
.
COME SBRINARE E PULIRE IL COMPARTO A
BASSA TEMPERATURA
Per un perfetto funzionamento, suggeriamo di sbrinare il
comparto a bassa temperatura quando la formazione di
ghiaccio sulle pareti raggiunge circa 3 mm di spessore o in
ogni caso almeno 2 volte l’anno.
Si consiglia di effettuare lo sbrinamento quando le scorte
sono minime.
Aprire la porta e rimuovere tutti gli alimenti avvolgendoli in
1.
fogli di giornale a stretto contatto fra loro e riporli in un luogo
molto fresco o in una borsa termica.
Disinserire l’apparecchio dalla rete elettrica.
2.
Lasciare aperta la porta per permettere lo scioglimento della
3.
brina/ghiaccio sulle pareti del comparto.
Rimuovere l’acqua di sbrinamento con una spugna.
4.
Pulire con una spugna inumidita in una soluzione di acqua
5.
tiepida e detergente neutro.
Risciacquare ed asciugare con cura.
6.
• Nota: Al fine di evitare danni irreparabili al comparto,
non usare utensili appuntiti o taglienti metallici per
togliere la brina e non riscaldare artificialmente il
comparto a bassa temperatura.
Non usare abrasivi.
19
Page 5
6IT33025.fm Page 20 Wednesday, November 19, 2003 2:50 PM
COME PULIRE IL COMPARTO FRIGORIFERO
Pulire periodicamente il comparto frigorifero.
Lo sbrinamento del comparto frigorifero è completamente
automatico.
La presenza periodica di goccioline d’acqua sulla parete posteriore
interna del comparto frigorifero evidenzia la fase di sbrinamento
automatico. L’acqua di sbrinamento viene convogliata in un foro di
scarico, quindi raccolta in un contenitore ove evapora.
Pulire regolarmente l’interno del foro di drenaggio dell’acqua di
sbrinamento, usando l’utensile in dotazione, per garantire il
deflusso costante e corretto dell’acqua di sbrinamento.
Prima di procedere a qualsiasi operazione di pulizia, disinserire
l’apparecchio dalla rete elettrica.
• Usare una spugna inumidita in acqua tiepida e/o detergente
neutro.
• Risciacquare ed asciugare con un panno morbido.
abrasivi.
Non usare
PULIZIA E MANUTENZIONE
• Pulire periodicamente le griglie di ventilazione con un
aspirapolvere o una spazzola
• Pulire l’esterno con un panno morbido
Assenze prolungate
Vuotare i comparti frigo e a bassa temperatura.
1.
Disinserire l’apparecchio dalla rete elettrica.
2.
Sbrinare il comparto a bassa temperatura, pulire ed asciugare
3.
entrambi i comparti.
Lasciare aperte le porte per impedire la formazione di cattivi
4.
odori.
CONSIGLI PER IL RISPARMIO ENERGETICO
• Evitare l’esposizione del prodotto a
temperature troppo elevate, ai raggi solari o la
vicinanza di caloriferi o fornelli, in quanto
aumentano il consumo di energia.
• Non ostruite le aperture per l’aerazione o
l’emissione dell’aria.
• Per scongelare i cibi, riponeteli nel frigorifero,
sfruttando così la temperatura fredda
sprigionata dal prodotto surgelato.
• Limitate il più possibile il tempo di apertura
della porta.
• Non porre alimenti ancora caldi nel comparto
frigorifero.
20
Page 6
6IT33025.fm Page 21 Wednesday, November 19, 2003 2:50 PM
GUIDA RICERCA GUASTI
1. L’apparecchio non funziona.
• C’è un’interruzione di corrente?
• La spina è ben inserita nella presa di corrente?
• L’interruttore generale è inserito?
• Il fusibile è bruciato?
• Il termostato è sulla posizione • ?
2. La temperatura all’interno dei comparti
non è sufficientemente fredda.
• Le porte chiudono correttamente?
• L’apparecchio è installato vicino ad una
sorgente di calore?
• Il termostato è sulla posizione corretta?
• La circolazione dell’aria attraverso le aperture
di ventilazione è ostruita?
3. La temperatura all’interno del comparto
frigorifero è troppo fredda.
• Il termostato è sulla posizione corretta?
4. C’è acqua sul fondo del comparto frigorifero.
• Lo scarico dell’acqua di sb rinamento è otturato?
ASSISTENZA TECNICA
Il capitolo «guida ricerca guasti» aiuta a
riparare di persona piccole anomalie
d’esercizio. Le permettono di risparmiare la
richiesta di un tecnico del servizio e quindi i
costi risultanti.
Se ci deve contattare per un’anomalia di
funzionamento o per trasmetterci un’ordinazione,
voglia sempre indicarci il numero di fabbricazione
(FN) e la denominazione del suo apparecchio.
Annoti queste indicazioni qui di seguito, come pure
sull’autoadesivo di servizio fornito con
l’apparecchio. Incolli l’autoadesivo in un luogo ben
visibile o nella sua agenda telefonica.
FN Apparecchio
Questi dati figurano sul certificato di garanzia, sulla
fattura originale e sulla targhetta dei dati.
5. La luce interna non funziona.
Controllare prima il punto 1 poi:
• Disinserire l’apparecchio dalla rete elettrica.
• Per accedere alla lampadina vedi istruzioni e
disegno su scheda allegata)
• Controllare la lampadina e sostituirla se
necessario con una nuova (di tipo E14, max.
15W).
6. Si forma una quantità eccessiva di
brina/ghiaccio nel comparto a bassa
temperatura.
• La porta del comparto a bassa temperatura è
chiusa correttamente?
Nota:
• Sono da considerarsi normali eventuali
variazioni di rumore (gorgoglio, soffi di
espansione ...) derivanti dal normale ciclo di
funzionamento del frigorifero.
- Aprire lo sportello dell’apparecchio.
- La targhetta dei dati si trova in basso a sinistra
accanto alla cassetta della verdura.
In caso di anomalie di funzionamento può rivolgersi
al più vicino Centro di servizio della V-ZUG SA
telefonando al numero gratuito 0800 850 850.
Domande, ordinazioni, contratto di servizio
Per domande e problemi di ordine amministrativo
o tecnico, così come per ordinazioni di pezzi di
ricambio e accessori, voglia rivolgersi direttamente
alla sede principale a Zug, tel. 041 767 67 67.
Alla scadenza della garanzia, per tutti i nostri
prodotti il cliente ha la possibilità di stipulare un
contratto di servizio. Le inviamo volentieri la
relativa documentazione.
INSTALLAZIONE
• Non installare l’apparecchio vicino ad una sorgente
di calore (distanze minime: 30 cm da stufe a
carbone o ad olio, 3 cm da forni e fornelli elettrici).
• Posizionarlo in un luogo asciutto e ben ventilato.
• Non ostruire le aperture di aerazione.
• Pulire l’interno (riferirsi ai capitoli specifici).
• Montare gli accessori a corredo.
COLLEGAMENTO ELETTRICO
• I collegamenti elettrici devono essere
conformi alle normative locali.
• I dati relativi alla tensione e alla potenza
assorbita sono riportati sulla targhetta matricola
a lato del cassetto frutta e verdura.
• La messa a terra dell’apparecchio è
obbligatoria a termini di legge.
Il fabbricante declina ogni responsabilità per
eventuali danni subiti da persone, animali o
cose, derivanti dalla mancata osservanza
delle norme sopra indicate.
• Se la spina e la presa non sono dello stesso tipo,
far sostituire la presa da un tecnico qualificato.
• Non usare prolunghe o adattatori multipli.
SCOLLEGAMENTO ELETTRICO
• Deve essere possibile o disinserendo la spina o
tramite un interruttore bipolare posto a monte
della presa.
21
Loading...
