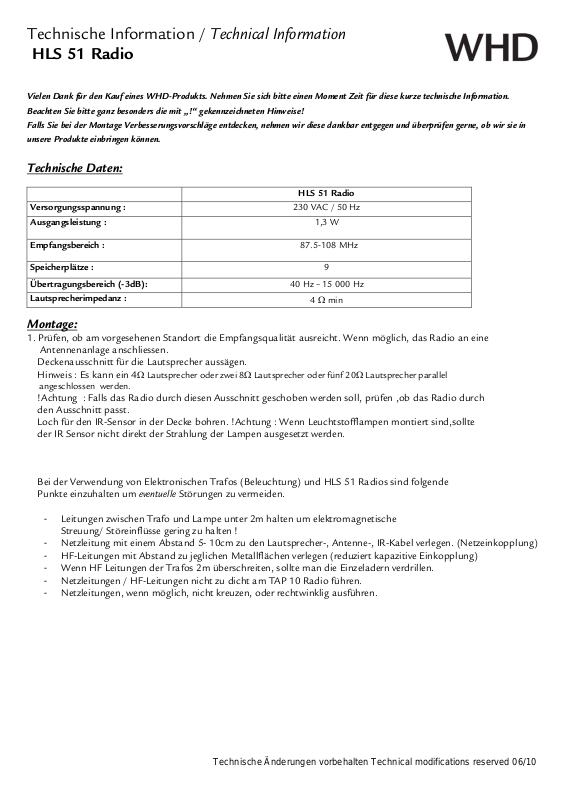

Page 1
T
echnische Information / Technical Information
Ω
HLS 51 Radio
Vielen Dank für den Kauf eines WHD-Produkts. Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.
Beachten Sie bitte ganz besonders die mit „!“ gekennzeichneten Hinweise!
Falls Sie bei der Montage Verbesserungsvorschläge entdecken, nehmen wir diese dankbar entgegen und überprüfen gerne, ob wir sie ín
unsere Produkte einbringen können.
Technische Daten:
Versorgungsspannung :
Ausgangsleistung :
Empfangsbereich :
Speicherplätze :
HLS 51 Radio
230 VAC / 50 Hz
1,3 W
87.5-108 MHz
9
Übertragungsbereich (-3dB):
Lautsprecherimpedanz :
40 Hz – 15 000 Hz
min
4
Montage:
1. Prüfen, ob am vorgesehenen Standort die Empfangsqualität ausreicht. Wenn möglich, das Radio an eine
Antennenanlage anschliessen.
Deckenausschnitt für die Lautsprecher aussägen.
Hinweis : Es kann ein 4
angeschlossen werden.
!Achtung : Falls das Radio durch diesen Ausschnitt geschoben werden soll, prüfen ,ob das Radio durch
den Ausschnitt passt.
Loch für den IR-Sensor in der Decke bohren. !Achtung : Wenn Leuchtstofflampen montiert sind,sollte
der IR Sensor nicht direkt der Strahlung der Lampen ausgesetzt werden.
Bei der Verwendung von Elektronischen Trafos (Beleuchtung) und HLS 51 Radios sind folgende
Punkte einzuhalten um eventuelle Störungen zu vermeiden.
- Leitungen zwischen Trafo und Lampe unter 2m halten um elektromagnetische
Streuung/ Störeinflüsse gering zu halten !
- Netzleitung mit einem Abstand 5- 10cm zu den Lautsprecher-, Antenne-, IR-Kabel verlegen. (Netzeinkopplung)
- HF-Leitungen mit Abstand zu jeglichen Metallflächen verlegen (reduziert kapazitive Einkopplung)
- Wenn HF Leitungen der Trafos 2m überschreiten, sollte man die Einzeladern verdrillen.
- Netzleitungen / HF-Leitungen nicht zu dicht am TAP 10 Radio führen.
- Netzleitungen, wenn möglich, nicht kreuzen, oder rechtwinklig ausführen.
Technische Änderungen vorbehalten Technical modifications reserved 06/10
Ω Lautsprecher oder zwei 8Ω Lautsprecher oder fünf 20Ω Lautsprecher parallel
Page 2
T
echnische Information / Technical Information
HLS 51 Radio
2. Anschluss
Klappen am Gehäuse öffnen.
Lautsprecher , IR Sensor und 230 V Leitung gemäss Aufdruck anschliessen. Siehe dazu auch Abschnitt H.
!Achtung : Die 230V Leitung darf nur durch eine authorisierte Elektrofachkraft angeschlossen werden.
Die Spannung muss vor dem Arbeiten am Gerät abgeschaltet werden.
Anschluss eines Koax Antennenkabels : Äusserer Schirm auf 0 , Innenleiter auf Antenne klemmen.
Anschluss der beiliegenden Wurfantenne : auf Antenne klemmen.
Anschluss des beiliegenden Infrarot Sensors : an den mit IR-Sensor gekennzeichneten Klemmen gemäss Aufdruck
anschliessen.
3. Radio , IR Sensor und Lautsprecher in der Decke befestigen.
!Bei Erstinbetriebnahme die Folie an der IR-Fernbedienung herausziehen!
Die Kontrollanzeige blinkt im 4-Sekundentakt sobald die Netzspannung anliegt.
Bedienung:
A. Einschalten des Geräts:
Das Einschalten erfolgt durch die Anwahl eines Senders (1-9)
über die Zifferntastatur oder Betätigen der „On/Off“ Taste.
Bei Betätigen der „On/Off“ Taste wird der zuletzt eingestellte
Sender mit der eingestellten Lautstärke gewählt.
Die Kontrollanzeige leuchtet dauernd.
B. Sendersuche und Speicherung:
Die Sendersuche und Speicherung kann auf zwei Weisen erfolgen:
1. Sendersuche über die Taste „Scan“(I) ; der nächste Sender wird
gesucht und eingestellt. Der Feinabgleich kann wie folgt
justiert werden: „Mem“ und anschließend sofort die „0“-Taste
drücken. (II) Nun die Frequenz mit den „Volume +/-“ Tasten
einstellen. (III) Nach ca. zwei Sekunden schaltet das Gerät
automatisch die „Volume +/-“-Tasten wieder auf laut/leise.
Das Speichern erfolgt durch drücken der Taste „ Mem“ und einer
Zifferntaste.
Technische Änderungen vorbehalten Technical modifications reserved 06/10
Kontrollanzeige
II
I
III
Page 3
T
echnische Information / Technical Information
HLS 51 Radio
2. Direkte Sendereingabe über die Taste „Freq“; es wird die
direkte Frequenz (z.B. 100,4) mit der Zifferntastatur eingegeben
(Reihenfolge 1-0-0-4 ) und wieder mit „Freq“ bestätigt.
Das Speichern erfolgt durch drücken der Taste „Mem“
und anschließender Speicherwahl über die Zifferntasten(1-9).
3. Autoscan
Sendersuche und automatisches Speichern über die Tasten
„Mem“ und anschliessend „Scan“.
Achtung! Während die Scan-Funktion aktiv ist, werden die anderen Tasten nicht ausgewertet!
C. Lautstärke:
Die Lautstärke kann durch drücken der „Volume“ Tasten in 32 Stufen geregelt werden. Sie wird beim Ausschalten mit
der „On/Off“-Taste gespeichert.
D. Bestätigungston (Beep):
Mit der „Beep“-Taste kann der Beep laut/leise- bzw. ausgeschaltet werden.
E. Verhalten nach Stromausfall (oder Einschalten über die Betriebsspannung):
Das Verhalten des Geräts kann wie folgt programmiert werden.
Gerät soll stumm bleiben : Taste „Freq“ und danach 3 mal die Taste „2“ ,dann „0“ drücken.
Gerät soll mit aktuellem Sender und aktueller Lautstärke starten : Taste „Freq“ und danach 3 mal
die Taste „2“, dann „1“ drücken. Das Gerät quittiert mit 2 mal bzw. 4 mal beep.
! Achtung : Das Radio muss nach einer Änderung mindestens 10 Sekunden laufen,
bevor die Änderung übernommen wird.
F. Batteriewechsel der Fernbedienung:
Hebel ( 1) nach innen drücken und dann Einschub mit Batterie
herausziehen ( 2 ).
Nur passende Batterien verwenden , zB.
Lithium 3V CR 2025
G. Fehlerbehebung
Sollte das Radio nicht korrekt funktionieren, das Radio einige Zeit stromlos machen.
1
2
Technische Änderungen vorbehalten Technical modifications reserved 06/10
Page 4
T
echnische Information / Technical Information
HLS 51 Radio

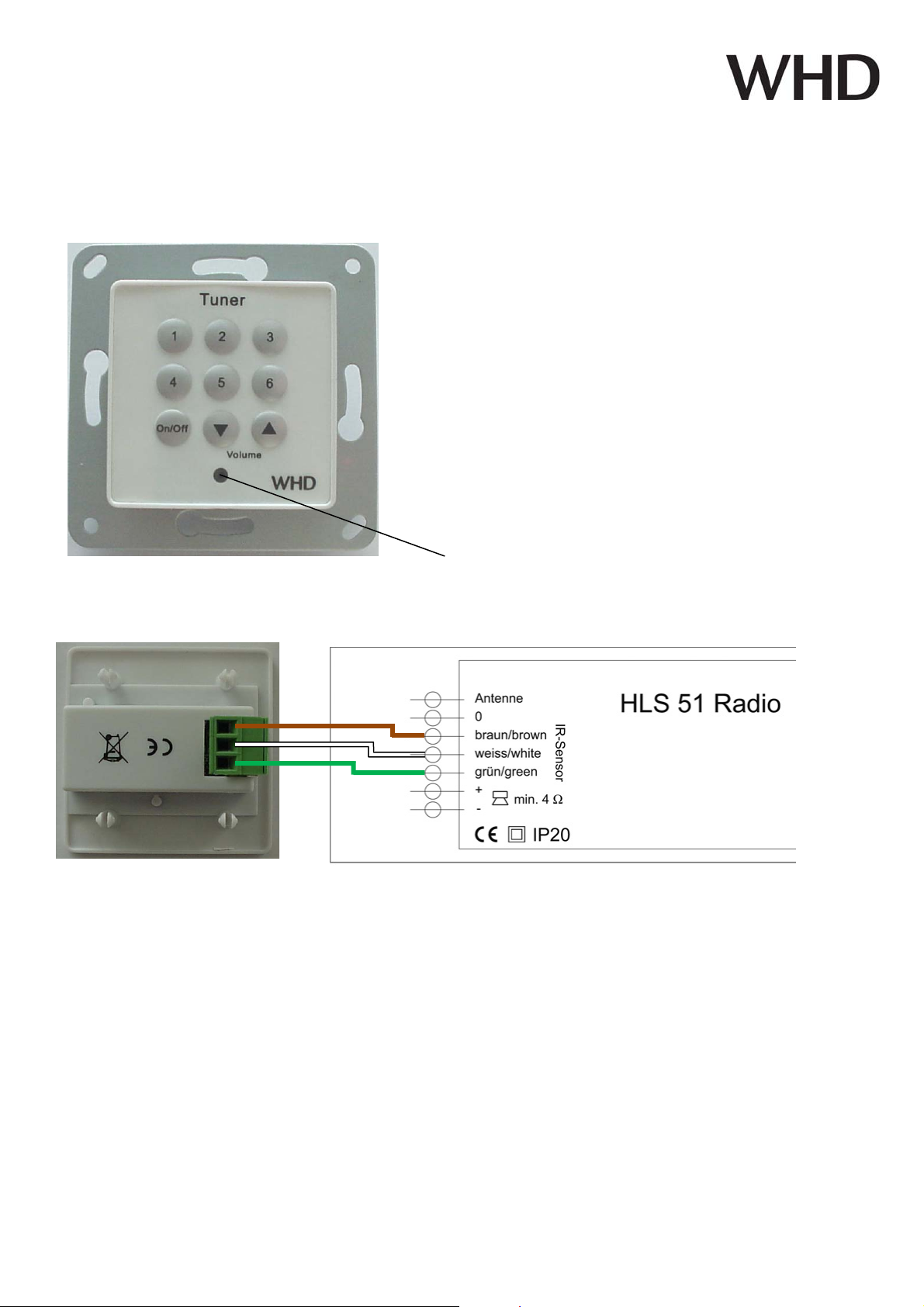

H. Zubehör
Als Zubehör ist die Bedieneinheit HLS 51 Radio RC UP erhältlich. Sie wird anstelle des mitgelieferten
IR-Sensors an das Radio angeschlossen.
Anschluss :
C
B
A
Bedienung :
Senderwahl 1 – 6
Ein-Aus
Laut-Leise
Weitere Funktionen sind über die Infrarot- Fernbedienung wählbar.
IR Sensor
Technische Änderungen vorbehalten Technical modifications reserved 06/10
Page 5
T
echnische Information / Technical Information
T
Ω
HLS 51 Radio

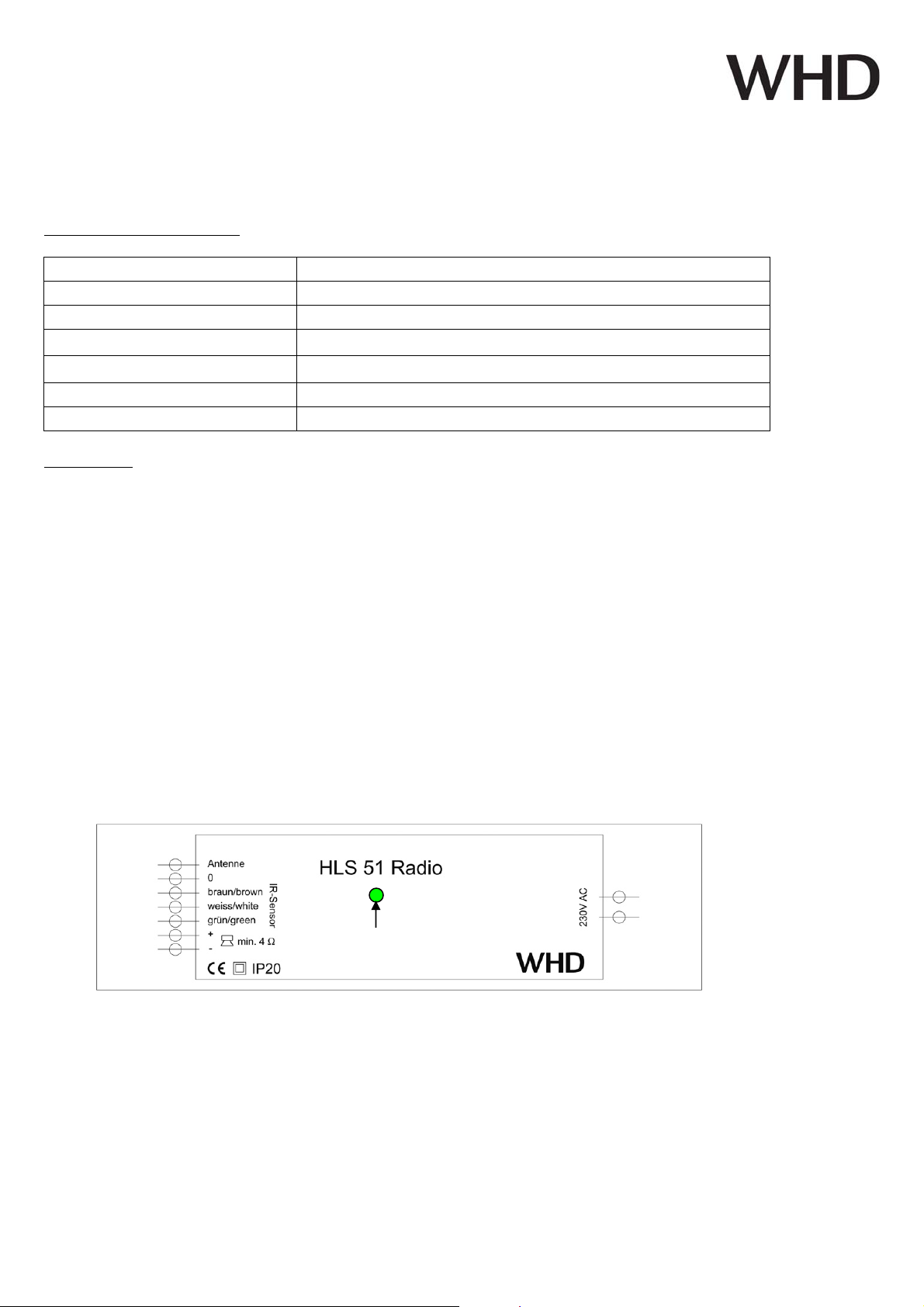

Thank you for buying a WHD product. Please read this manual carefully,especially the ! marked parts.
Technical specification:
Supply voltage :
Rated output power :
Frequency range :
HLS 51 Radio
230 VAC / 50 Hz
1,3 W
87.5-108 MHz
Memory cells :
ransmission aerea (-3dB):
Speaker impedance :
40 Hz – 15 000 Hz
9
min
4
Mounting:
1. Please check the reception quality at the intended mounting place. If possible, use an existing antenna net.
Make the ceiling cutout for the speakers . Note: One 4
connected in parallel.
!Note : If the radio shall be slided through this cutout, check if the intended cutout is big enough
for the radio case.
Drill the hole for the IR sensor. !Note : If fluorescent lamps are mounted,
the IR Sensor should not be in the direct light of the lamp.
!Electronic transformers (for lighting ) can affect the radio reception (check before installation).
2. Connection
Connect the speakers , the IR sensor and the power supply according to printing.
Mounting and start-up should be done with specialy trained personal.Ensure that the power supply is
switched off before you connect the device. Changes and replacement of internal parts only by the manufacturer.
Manipulation without permission will terminate warranty!
Stand by /Power LED
3. Fix the Radio , IR Sensor and Speaker in the ceiling.
! When starting up remove the foil at the IR remote control!
When the device is on Stand by, the Stand by / Power LED is blinking all four seconds.
Ω speaker or two 8Ω speakers or five 20Ω speakers can be
Technische Änderungen vorbehalten Technical modifications reserved 06/10
Page 6
T
echnische Information / Technical Information
HLS 51 Radio

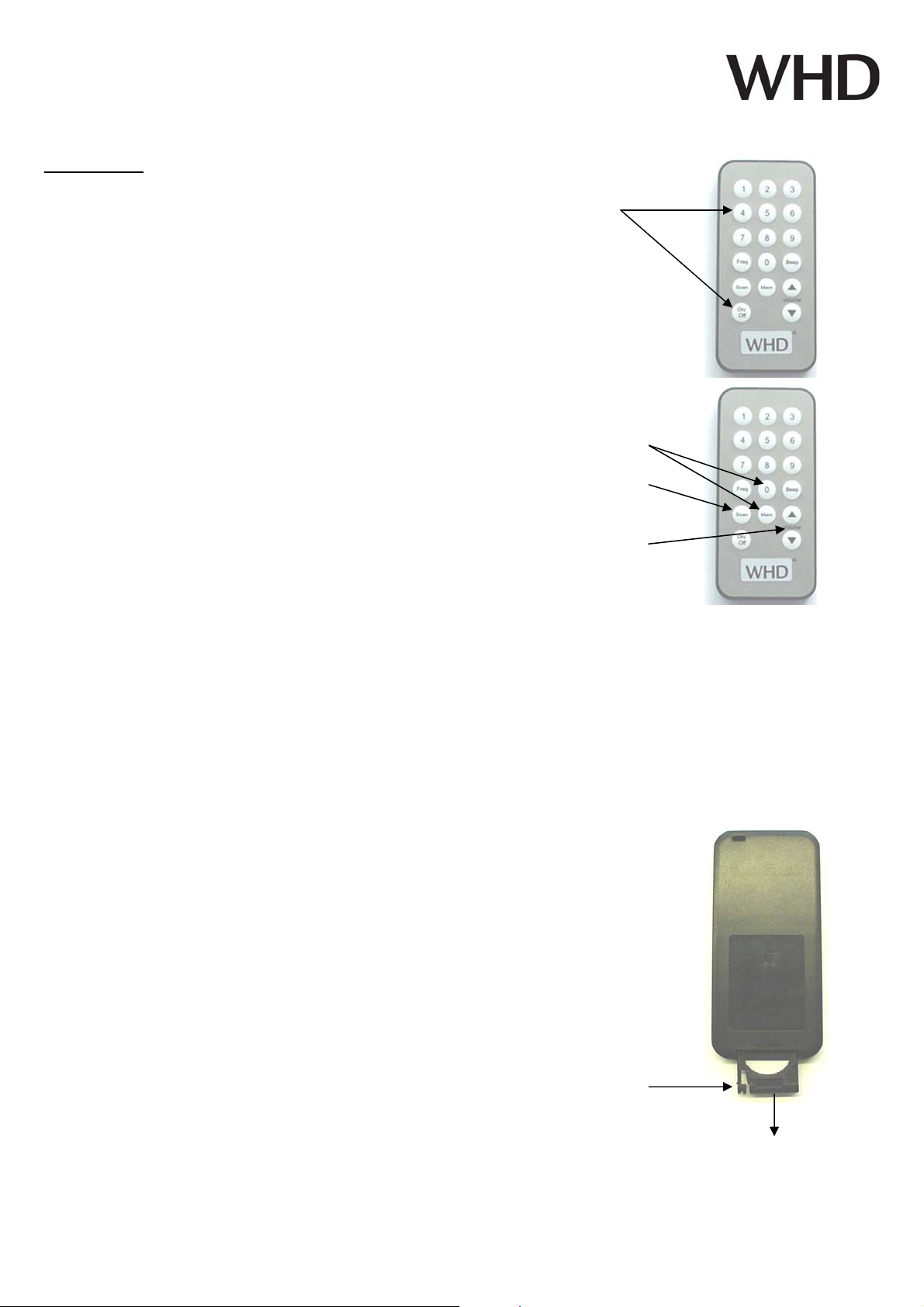

Operation :
A. Switching ON
You can switch it ON by pushing one of the station buttons (1-9)
or the “On/Off” key.
Starting with “ON/OFF” key:
Settings before the device was switched off are restored.
The Stand by /power LED is on.
B. Station search and saving
The station search and saving can be done by following either of the two options:
1. Search the station with the button „Scan“;
the closest station shows up. (I)
You can adapt the quality by pushing „Mem“
and immediately after that by
pushing the „0“ button. (II)
Now, you set the frequency with the „Volume +/-“ buttons. (III)
After approximately 2 seconds with no action, the item sets
the buttons „Volume +/-“ back to loud/soft automatically.
2. Set the station directly with the „Freq“ button;
the direct frequency (e.g. 94,3)
can be set with the numeric buttons (9-4-3)
and confirmed by pressing „Freq“.
To save, press „Mem“ and select the memory number with the numeric buttons.
3. Autoscan
The station search and saving is done automatically by pressing the “Mem” and “Scan” keys.
C. Volume control
The volume can be regulated in 32 steps by pressing the “Volume” keys. It will be saved
on using the „On/ Off“ button.
D. Beep control
By pushing the „Beep“ button, you can either control the „beep“ or turn it off.
E. Starting after power failure or starting by switching-on the power supply:
The device can be programmed in the following way.
Devive shall be muted : Push the “Freq” button and then three times the “2” , after that
the “0”button.
Device shall start with the present volume and present memory :
Push the “Freq” button and then three times the “2” button , after that the “1” button.
Note : changes will be stored after 10 seconds.
F: Changing the battery
Press the lever ( 1 ) and pull out the battery carrier (2 ).
Use only adequate batteries , e.g.
Lithium 3V CR 2025
G.
If the radio does not behave properly , switch off the supply voltage for some time.
Technische Änderungen vorbehalten Technical modifications reserved 06/10
II
1
2
Page 7
T
echnische Information / Technical Information
HLS 51 Radio

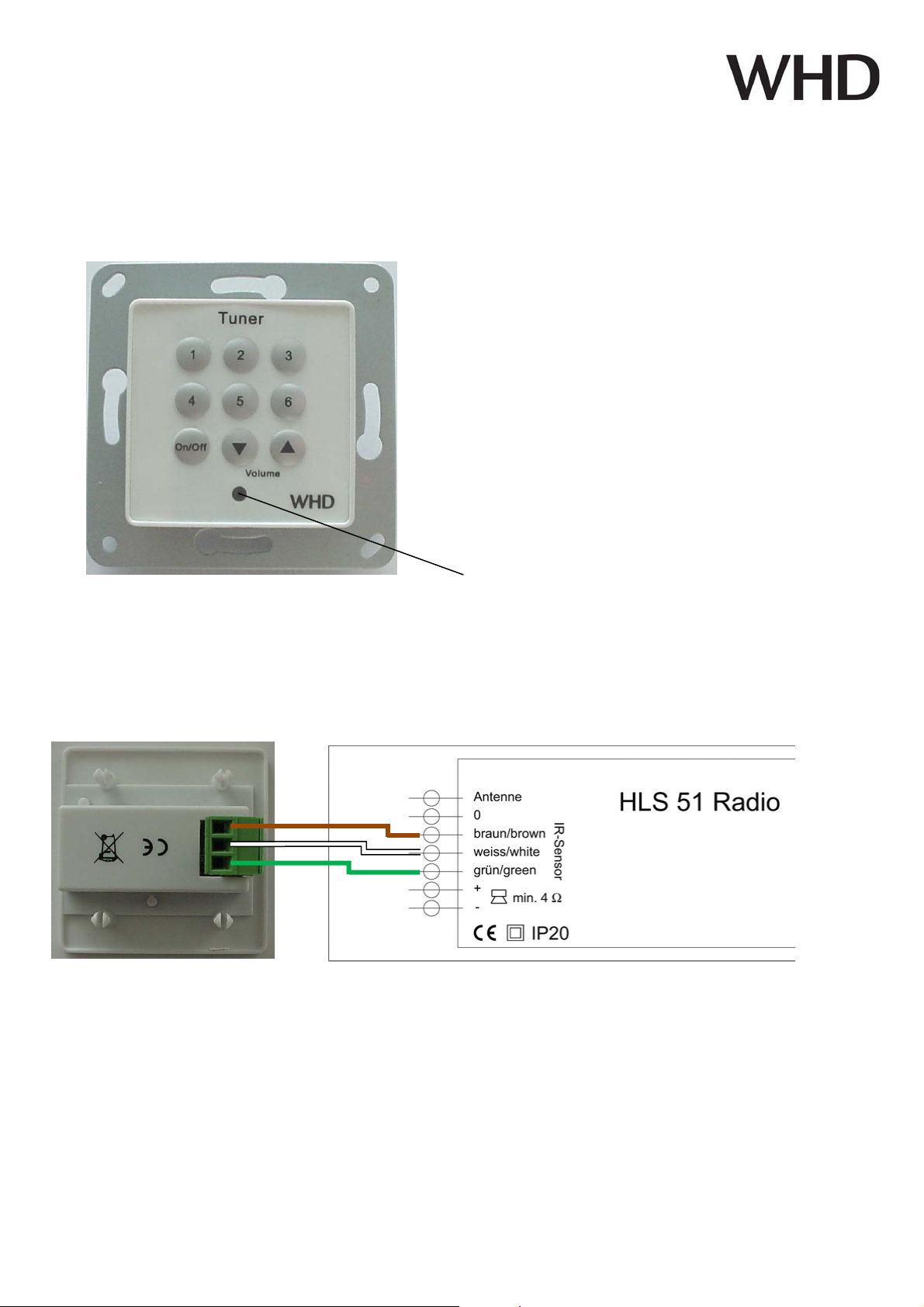

H. Accessory
HLS 51 Radio RC UP (wall outlet remote control)
Connection :
C
B
A
Operation :
Station select 1 – 6
ON-OFF
Volume
Additional commands selectable via IR remote control
IR Sensor
Technische Änderungen vorbehalten Technical modifications reserved 06/10
