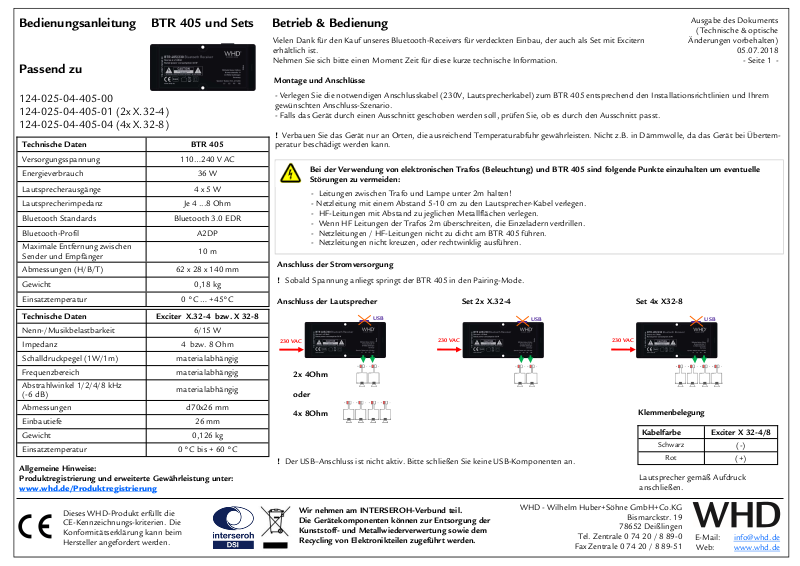

WHD BTR 405 User Manual [de, en]

Bedienungsanleitung BTR 405 und Sets

Passend zu

124-025-04-405-00
124-025-04-405-01 (2x X.32-4)
124-025-04-405-04 (4x X.32-8)

Technische Daten BTR 405

Versorgungsspannung 110…240 V AC

Energieverbrauch 36 W

Lautsprecherausgänge 4 x 5 W

Lautsprecherimpedanz Je 4 ...8 Ohm

Bluetooth Standards Bluetooth 3.0 EDR

Bluetooth-Profil A2DP
Maximale Entfernung zwischen

Sender und Empfänger
Abmessungen (H/B/T) 62 x 28 x 140 mm

Gewicht 0,18 kg

Einsatztemperatur 0 °C … +45°C

Technische Daten Exciter X.32-4 bzw. X 32-8

Nenn-/Musikbelastbarkeit 6/15 W

Impedanz 4 bzw. 8 Ohm

Schalldruckpegel (1W/1m) materialabhängig

Frequenzbereich materialabhängig
Abstrahlwinkel 1/2/4/8 kHz

(-6 dB)
Abmessungen d70x26 mm

Einbautiefe 26 mm

Gewicht 0,126 kg

Einsatztemperatur 0 °C bis + 60 °C

Allgemeine Hinweise:
Produktregistrierung und erweiterte Gewährleistung unter:

www.whd.de/Produktregistrierung

10 m

materialabhängig

Betrieb & Bedienung

Vielen Dank für den Kauf unseres Bluetooth-Receivers für verdeckten Einbau, der auch als Set mit Excitern
erhältlich ist.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.

Montage und Anschlüsse

- Verlegen Sie die notwendigen Anschlusskabel (230V, Lautsprecherkabel) zum BTR 405 entsprechend den Installationsrichtlinien und Ihrem
gewünschten Anschluss-Szenario.

- Falls das Gerät durch einen Ausschnitt geschoben werden soll, prüfen Sie, ob es durch den Ausschnitt passt.

! Verbauen Sie das Gerät nur an Orten, die ausreichend Temperaturabfuhr gewährleisten. Nicht z.B. in Dämmwolle, da das Gerät bei Übertem­peratur beschädigt werden kann.

Bei der Verwendung von elektronischen Trafos (Beleuchtung) und BTR 405 sind folgende Punkte einzuhalten um eventuelle
Störungen zu vermeiden:

- Leitungen zwischen Trafo und Lampe unter 2m halten!

- Netzleitung mit einem Abstand 5-10 cm zu den Lautsprecher-Kabel verlegen.

- HF-Leitungen mit Abstand zu jeglichen Metallflächen verlegen.

- Wenn HF Leitungen der Trafos 2m überschreiten, die Einzeladern verdrillen.

- Netzleitungen / HF-Leitungen nicht zu dicht am BTR 405 führen.

- Netzleitungen nicht kreuzen, oder rechtwinklig ausführen.

Anschluss der Stromversorgung

! Sobald Spannung anliegt springt der BTR 405 in den Pairing-Mode.

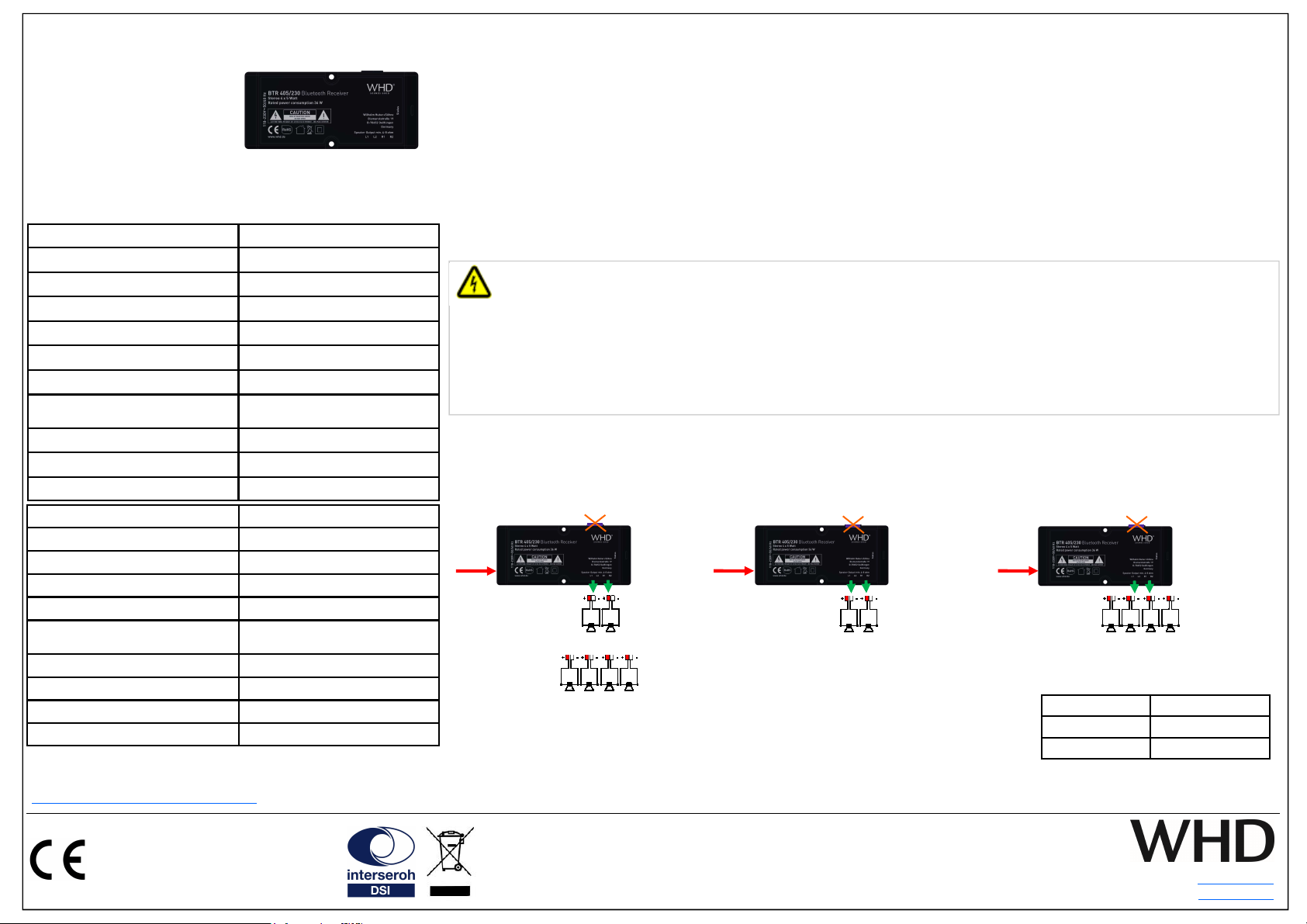

Anschluss der Lautsprecher Set 2x X.32-4 Set 4x X32-8

USB

230 VAC

2x 4Ohm

oder

4x 8Ohm

! Der USB–Anschluss ist nicht aktiv. Bitte schließen Sie keine USB-Komponenten an.

230 VAC 230 VAC

USB USB

Klemmenbelegung

Kabelfarbe Exciter X 32-4/8

Schwarz

Lautsprecher gemäß Aufdruck
anschließen.

Ausgabe des Dokuments

(Technische & optische

Änderungen vorbehalten)

Rot

05.07.2018

- Seite 1 -

(-)

(+)

Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.

Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.

WHD - Wilhelm Huber+Söhne GmbH+Co.KG

Bismarckstr. 19

78652 Deißlingen

Tel. Zentrale 0 74 20 / 8 89-0

Fax Zentrale 0 74 20 / 8 89-51

E-Mail: [email protected]

Web: www.whd.de

Bedienungsanleitung BTR 405 und Sets
Passend zu

124-025-04-405-00
124-025-04-405-01 (2x X.32-4)
124-025-04-405-04 (4x X.32-8)

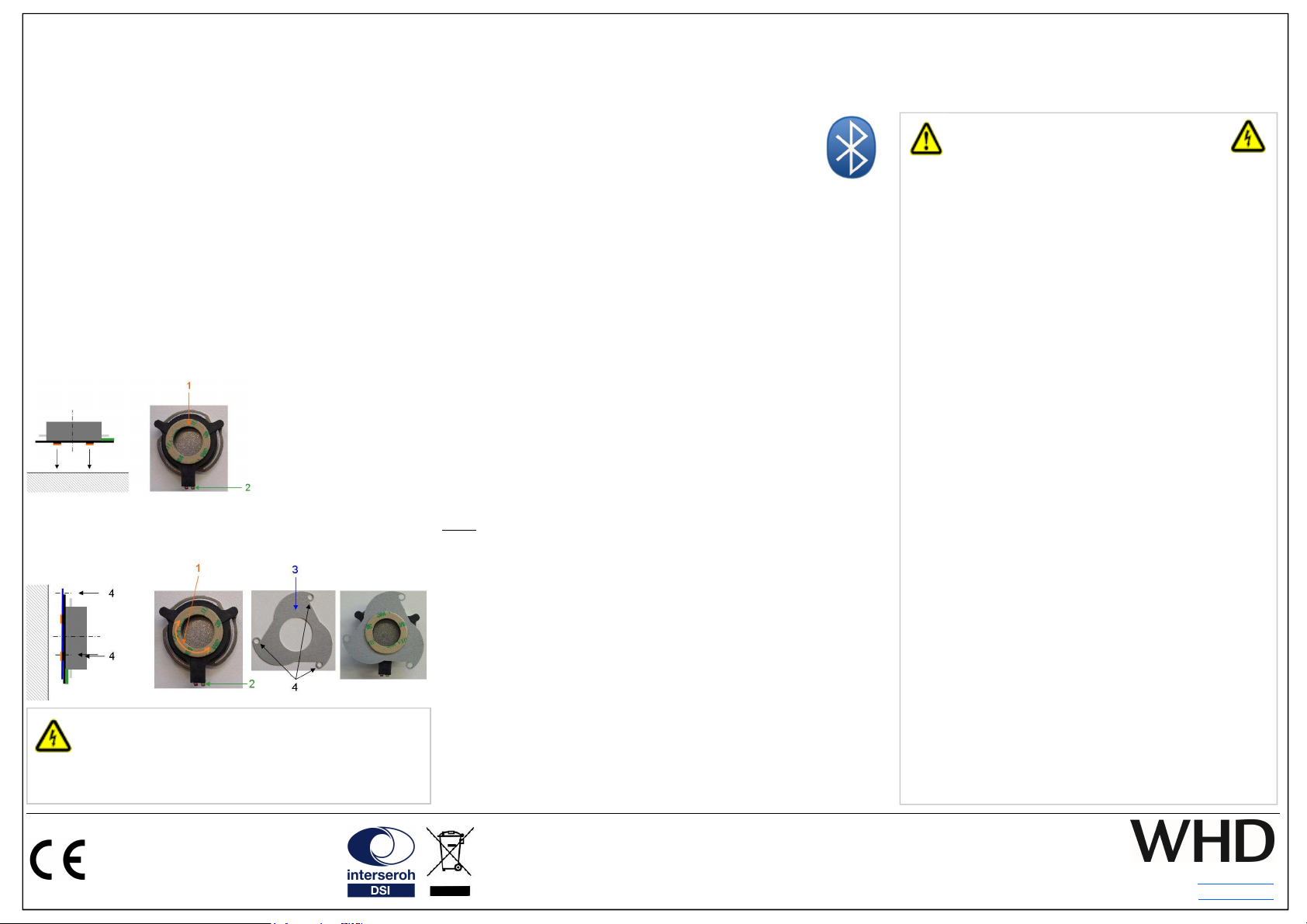

Montage der Exciter X 32-4/8

Positionierung

- möglichst auf Materialien, die schwingend gelagert sind, nicht z.B.
auf vollflächig verklebten Oberflächen.

- möglichst mittig auf den Flächen, max. von Kanten oder irgendwel­chen Einspannungen entfernt, damit der Exciter das Material max.
gut zum Schwingen anregen kann.

Aufkleben der Exciter

Auf glatten Flächen, wenn nicht geschraubt werden kann:

- Folie des doppelseitigen Klebebandes am Frontteil (1) abziehen
und Exciter auf die vorher gereinigte Fläche drücken.

(1) … Frontteil
(2) … Anschlussklemme
(4 Ohm)
(3) … Blechteil
(4) … Löcher für Schraub­ verbindung

Anschrauben der Exciter

- Metallteil an Oberfläche schrauben (4).

- Nicht auf magnetisierbaren Oberflächen betreiben. Dies
beeinträchtigt die Funktion.

- Nicht in die Nähe von Röhrenmonitoren, Disketten,
Festplatten, Scheckkarten und Video- und Audiokasset­ten bringen.

Betrieb & Bedienung

Vielen Dank für den Kauf unseres Bluetooth-Receivers für verdeckten Einbau, der auch als Set mit Excitern
erhältlich ist.
Nehmen Sie sich bitte einen Moment Zeit für diese kurze technische Information.

Bluetooth-Betrieb

Sobald Spannung anliegt springt der BTR 405 in den
Pairing-Mode.

Führen sie das PAIRING entspreched Ihres Endgeräts durch.

Stellen Sie dabei sicher, dass Ihr Endgerät die geforderte Bluetooth­Spezifikation erfüllt. Der Pairing-Vorgang ist von Gerät zu Gerät sehr unter­schiedlich.
! Lesen Sie hierzu bitte die Bedienungsanleitung Ihres bluetooth-fähigen
Endgerätes aufmerksam durch.

Genereller Vorgang des Pairings:

Für den Pairing-Vorgang stellen Sie bitte einen möglichst geringen Abstand
zwischen Ihrem Endgerät und dem BTR 405 her (ca. 1 … 5 m).
! Aktivieren Sie die Bluetooth-Funktion Ihres mobilen Geräts und bringen
Sie es in den Suchmodus und wählen Sie „WHD“ oder die von Ihnen beauf­tragte Kennung (z.B. „Küche“) aus der Liste Ihres mobilen Geräts aus.

! Wenn eine Paßwortabfrage erfolgt, dann geben Sie „0000“ ein.

Trennen der Bluetooth-Verbindung:

Trennen Sie die Verbindung entsprechend Ihres Endgeräts.

FAQs

Warum verbindet sich mein Endgerät nach Verlassen des Empfangsberei­ches nicht mehr mit dem Receiver?

- Sie waren möglicherweise länger als 5 Minuten außerhalb des Empfangsbe­reiches. Bitte führen Sie den Verbindungsaufbau über Ihr Endgerät erneut
manuell durch.

- Möglicherweise ist noch ein anderes bluetoothfähiges Gerät mit dem BTR
405 verbunden. Trennen Sie dieses und verbinden Sie sich mit Ihrem Gerät
erneut.

Wieviele verschiedene Endgeräte kann der BTR 405 verwalten?

Bis zu 8 Geräte (Neuntes ersetzt Erstes).

Beachten Sie zusätzlich zu den Hinweisen dieser Anleitung die
landesspezifischen Sicherheitsvorschriften.

Der BTR 405 und die Lautsprecher sind nicht geeignet zum
Betrieb im Außenbereich.

Verwendung: Im Innenbereich zum Deckeneinbau.

Einsatztemperatur:-20 bis + 60 °C.

Der Klang des Exciters ist abhängig vom verwendeten Materi­al und dem Einbauort.

Hinweise:

- Stellen Sie sicher, dass die resultierende Impedanz der ange­schlossenen Lautsprecher auf den Ausgang des Verstärkers
richtig dimensioniert sind.

- Auf richtige Polarität achten.

- Die 230V-Leitung darf nur durch eine autorisierte Elektrofach­kraft angeschlossen werden.

- Die Spannung muss vor dem Arbeiten am Gerät abgeschaltet
werden.

- Bewahren Sie die die Originalverpackung auf (für Rücksen­dung im Garantiefall).

- Schützen Sie das Gerät, wie alle elektrischen Geräte, vor trop­fendem oder spritzendem Wasser. Stellen Sie sicher, dass kein
Wasser ins Gerät gelangt. Dies verursacht Schäden am Gerät
und/oder ggf. Feuer.

- Setzen Sie das Gerät niemals Temperaturen über 30 ° C aus.

- Setzen Sie das Gerät niemals elektrostatischen Entladung aus.

- Montieren Sie das Gerät nicht in der Nähe von Wärmequellen
auf, wie Heizkörpern, Wärmespeichern, Öfen oder anderen
Geräten, die Wärme erzeugen.

! Um eine Akkuentladung Ihres Endgerätes zu vermeiden,
schalten Sie die Bluetooth-Funktion aus, wenn sie nicht benö­tigt wird.

Sicherheitsinformationen

Bei unsachgemäßer Behandlung

entfällt die Garantie!

Ausgabe des Dokuments

(Technische & optische

Änderungen vorbehalten)

05.07.2018

- Seite 2 -

Dieses WHD-Produkt erfüllt die
CE-Kennzeichnungs-kriterien. Die
Konformitätserklärung kann beim
Hersteller angefordert werden.

Wir nehmen am INTERSEROH-Verbund teil.
Die Gerätekomponenten können zur Entsorgung der
Kunststoff- und Metallwiederverwertung sowie dem
Recycling von Elektronikteilen zugeführt werden.

WHD - Wilhelm Huber+Söhne GmbH+Co.KG

Bismarckstr. 19

78652 Deißlingen

Tel. Zentrale 0 74 20 / 8 89-0

Fax Zentrale 0 74 20 / 8 89-51

E-Mail: [email protected]

Web: www.whd.de

Manual BTR 405 and Sets

Applicable for

124-025-04-405-00
124-025-04-405-01 (2x X.32-4)
124-025-04-405-04 (4x X.32-8)

Specifications BTR 405

Power Supply 110…240 V AC

Power Consumption 36 W

Music Power 4 x 5 W

Speaker Impedance 4...8 ohms each

Bluetooth Standards Bluetooth 3.0 EDR

Bluetooth Profile A2DP

Maximum distance between
tansmitter an receiver

Dimensions (H/W/D) 62 x 28 x 140 mm

Weight 0.18 kg

Operating Temperature 0 °C … +45 °C

Specifications Exciter X.32-4 or X 32-8

Load Rating / Music Power 6 /15 W

Impedance 4 or 8 ohms

SPL (1W/1m) depending on material

Frequency Range depending on material
Transmission Angle 1/2/4/8 kHz

(-6 dB)
Dimensions Ø70x26 mm

Mounting Depth 26 mm

Weight 0,126 kg

Operating Temperature 0°C bis + 60 °C

Note:
Product registration and extended warranty at:

www.whd.de/Produktregistrierung

depending on material

10 m

Operation

Thank you for buying our Bluetooth receiver for hidden mounting, also available as a set with Exciters.
Please read this manual carefully, especially the safety and security information.

Mounting and connections

- Install the cables (230V, speaker cable) for the BTR 405 in accordance with installation guidelines, and your desired port scenario

- If the device should be inserted through a cut out, make sure that it fits in.

! Install the device only in locations that ensure sufficient temperature dissipation.
Not e.g. in wool, because the device can drop out at high temperature.

With the use of electronic transformers (lighting) and BTR 405, the following points have be observed to avoid potential prob­lems:

- Cables between transformer and lamp < 2m.

- Power line cables to be kept at a distance of 5-10 cm from speaker cables (AC coupling).

- RF cables to be kept at a great distance from any metal surfaces (reduction of capacitive coupling).

- When the RF cable to the transformer is > 2m twist the single wires.

- Power line cable and RF cable not too close to the BTR 405.

- Power line cables are not to be crossed or to run at right angles.

Connecting power supply

! When power is connected the BTR 405 is automatically in Pairing Mode.

Connecting Speakers Set 2x X.32-4 Set 4x X32-8

USB

230 VAC

2x 4Ohm

oder

4x 8Ohm

! USB connection ist not active. Do not connect any USB device.

230 VAC 230 VAC

USB USB

Terminal Connection

Color (cable) Exciter X 32-4/8

Black

Red

Connect speker cable according to
imprint.

(Technical and optical

modifications reserved)

Version

05.07.2018
Page 1

(-)

(+)

This product supports all CE­marking criteria. The declaration of
conformity certificate can be ob­tained from WHD.

WHD are members of the INTERSEROH association.

Wir nehmen am INTERSEROH-Verbund teil.
We participate in the dual system as well as other

Die Gerätekomponenten können zur Entsorgung der
industry-specific solutions. Therefore, plastic, metal

Kunststoff- und Metallwiederverwertung sowie dem
and electronic parts can all be recycled.

Recycling von Elektronikteilen zugeführt werden.

WHD - Wilhelm Huber+Söhne GmbH+Co.KG

Bismarckstr. 19

D-78652 Deißlingen

Tel. Zentrale +49 74 20 / 8 89-0

Fax Zentrale +49 74 20 / 8 89-51

E-Mail: [email protected]

Web: www.whd.de

Manual BTR 405 and Sets
Applicable for

124-025-04-405-00
124-025-04-405-01 (2x X.32-4)
124-025-04-405-04 (4x X.32-8)

Mounting Exciter X 32-8

Positioning

- Preferably to materials, which are mounted oscillating, not as on
the entire surface bonded surfaces.

- Centrally as possible on the surfaces, max. away from edges or any
restraints so that the exciter, the material max. may well excite oscil­lations.

Pasting the Exciter

On smooth surfaces, it can not be screwed:

- Remove the foil of double-sided tape on the front part (1) and
press Exciter to cleansed face.

(1) … front part
(2) … terminal
(4 Ohm)
(3) … metal part
(4) … holes for screws

Screwing the Exciter

- Mount the Exciter on the surface with the screws (4).

- Do not operate the Exciter on magnetizable surfaces.
This affects the function.

- Do not place the Exciter in the vicinity of CRT monitors,
floppy disks, hard disks, credit cards, and video and au­dio cassettes.

Operation

Thank you for buying our Bluetooth receiver for hidden mounting, also available as a set with Exciters.
Please read this manual carefully, especially the safety and security information.

Bluetooth Operation

When power is connected the BTR 405 is automatically
in Pairing Mode.

Proceed with PAIRING according to your Bluetooth enabled device.

Making sure that your device meets the required Bluetooth specification.
The pairing process is very different from device to device.

! Please, read the manual of your Bluetooth-enabled device carefully.

Pairing in general:

Pairing needs a distance 1 … 5 m between the BTR 405 and your Bluetooth

-enabled device.
! Activate the Bluetooth Mode of your mobile device and start the SEARCH
function for other Bluetooth equipment.
The device will show as „WHD“ or seperatly ordered ACK e.g. „Kitchen“.
Select and continue.

! If password is required, type „0000“.

Disconnecting BT enabled device:

Proceed with DISCONNECTING according to your Bluetooth enabled de­vice.

FAQs

Why does y mobile phone loose its connection to the BTR 405 when I
was out of the room?

- You were possibly more than 5 minutes out of the Bluetooth transmission
range.Your mobile phone needs to be connected again manually.

- Maybe another Bluetooth-enabled device is still connected with the BTR

405. Disconnect it and connect to your device again.

How much mobile devices can be handled by the BTR 405?

Up to 8 different pairings with different devices (9th IN/ 1st OUT).

In addition to this guidance please comply with your own
country-specific safety & security regulations.

The BTR 405 and the speakers are not suitable for outdoor
operation.

Intended use: Indoor, hidden installation

Operating Temperature:-20 ... + 60 °C.

The sound of the exciter depends on the material used and
the installation location

Note:

- Make sure that the resulting impedance of the connected
speakers are properly sized to the output of the amplifier safe.

- Ensure correct polarity.

- The 230V power line is only permitted to be connected by a
qualified professional electrician.

- The electrical supply must be disconnected before working on
the device.

- Keep the original packaging (for return in case of warranty).

- Protect the product and the components supplied against
dripping or splashing. Make sure, as with all electronic prod­ucts that no liquids can access any part of the system. This may
cause a malfunction or fire.

- Do not expose the product to temperatures above 30 ° C. If
the product is exposed to extreme heat, it can ignite and ex­plode.

- Do not expose the product to electrostatic discharges.

- Never put the product near heat sources such as radiators,
heat registers, stoves or other types of devices that produce
heat.

! To avoid battery drain of your Bluetooth devices, please at
all times disconnect the devices when they are not needed.

Safety & Security Informations

Improper handling may void warranty!

Version

(Technical and optical

modifications reserved)

05.07.2018
Page 2

This product supports all CE­marking criteria. The declaration of
conformity certificate can be ob­tained from WHD.

WHD are members of the INTERSEROH association.
We participate in the dual system as well as other
industry-specific solutions. Therefore, plastic, metal
and electronic parts can all be recycled.

WHD - Wilhelm Huber+Söhne GmbH+Co.KG

Bismarckstr. 19

D-78652 Deißlingen

Tel. Zentrale +49 74 20 / 8 89-0

Fax Zentrale +49 74 20 / 8 89-51

E-Mail: [email protected]

Web: www.whd.de
