Whale UF2415B, UF2425B, UF3615B, UF3625B Installation & User's Instructions

EN

High Capacity Freshwater Kit

INSTALLATION & USER INSTRUCTIONS

Thank you for purchasing this Whale® product.

For over 60 years Whale has led the way in the design and manufacture of freshwater, bilge and waste management systems including plumbing, taps, showers and
pumps, for low voltage applications. The company and its products have built a reputation for quality, reliability and innovation backed up by excellent customer service.

For information on our full product range visit: www.whalepumps.com

CONTENTS

1. Specifi cation

2. Principles of Operation

3. To The Fitter & User

4. Application

5. Warnings

6. Parts List

7. Instructions for Installation

8. Maintenance

9. Trouble Shooting

10. Winterising

11. Service Support Details

12. EU Declaration of Conformity

13. Warranty

1. SPECIFICATION

Model High Capacity Freshwater Kit

Product Codes UF2415B UF2425B UF3615B UF3625B

Accumulator Tank size 2 Ltrs (0.53 US Gals)

Open Flow Rate (per minute) 24 Ltrs (6.3 US Gals) 32 Ltrs (8.4 US Gals)

Voltage 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c.

Recommended Automotive Fuse Rating (per pump) 10A 5A 12A 8A

Cut Out Pressure Pump 1: 3.0 bar (45 psi); Pump 2: 2.0 bar (30 psi)

Cut In Pressure Pump 1: 2.0 bar (30 psi); Pump 2: 1.4 bar (20 psi)

Weight 8.7 kg (19 lbs) 9.8 kg (22 lbs)

Factory Pre-Charge Pressure 2.2 bar (32 psi)

Inlet and Outlet Size ¾” barb (19mm)

Materials in Contact with Liquid Glass Filled Polypropylene, Santoprene®, Nitrile®, Butyl, Stainless Steel, Brass

Maximum Outlets up to 6 up to 8

Maximum Lift 3 m (10 ft)

2. PRINCIPLES OF OPERATION

The Whale High Capacity Freshwater Kit is designed to provide freshwater in recreational vessels with up to 8 water outlets on board. The system consists of two
automatic pressure pumps, independently controlled by two external pressure switches. A primary pump provides smooth consistent fl ow on activation. When a higher
fl ow rate is required, the secondary pump will automatically activate to provide the additional capacity, and turn off when no longer required. The 2 litre pressurised
accumulator tank ensures a smooth transition between single and dual pump activation, and helps to prevent water hammer.

Read the following carefully before installation

WARNING: Please note that incorrect installation may invalidate warranty.

3. TO THE FITTER & USER

FIGURES

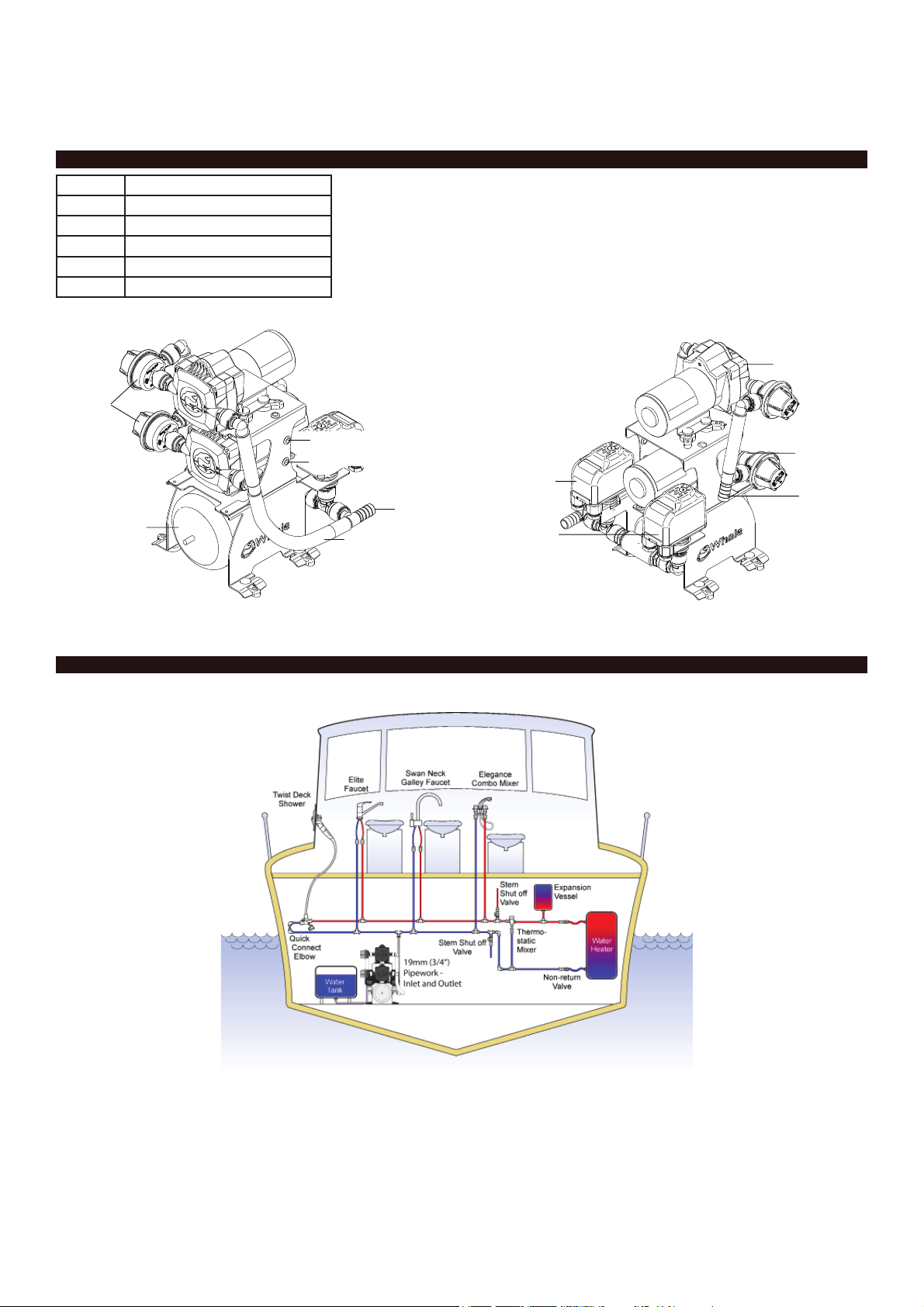

Fig. 1A Product Components View 1
Fig. 1B Product Components View 2
Fig. 2 Typical Installation in Marine System
Fig. 3 Overall Dimensions
Fig. 4 Securing Kit
Fig. 5A Inlet Attachment
Fig. 5B Outlet Attachment
Fig. 5C Attaching Freshwater System Plumbing
Fig. 6 Wiring Diagram
Fig. 7 Valve Location For Annual Check

UF2415B / UF2425B / UF3615B / UF3625B

To the Fitter:

Check that the product is suitable for the intended application, follow these installation instructions and ensure all relevant personnel read the points listed below. Also
ensure that these operating instructions are passed on to the end user.

unauthorised modifi cation or misuse of the product.

To the User:

Read the following instructions carefully.

4. APPLICATION

This kit is designed for installation in recreational vessels, only for freshwater use, with 12 V d.c. or 24 V d.c. electrical supply only.

5. WARNINGS

• The High Capacity Freshwater Kit is designed to deliver freshwater in leisure boats and personal watercraft. Your warranty may be invalidated if the product is used
in other applications or outside the remit of the standards quoted on the packaging and product literature. If used for a diff erent application, it is the user’s
responsibility to ensure the unit is suitable for the intended use and the materials are fully compatible with the liquids to be used.

• With all applications, it is important that a system of safe working practice is applied to installation, use and maintenance. Ensure the electric supply is turned off and
water system is drained before installation.

The manufacturer cannot be held responsible for claims arising from incorrect installation,

1

• WARNING: Fire hazard. Wiring must comply with the applicable electrical standards and include a properly rated fuse or circuit breaker. Improper wiring can cause a
fi re resulting in injury or death. Switch off the power while making connections.

• Suggested wiring information is for guidance only. For full information, please refer to relevant ISO standards and regulations for marine applications.

• Do not screw directly to the hull – MUST be mounted on a bulkhead or an additional board.

• A Whale® strainer is fi tted on the inlet of each pump to prevent dirt/debris entering the pump. They must not be removed.

Contact Whale Support Tel: [phone] or email [email protected] for specifi c advice on your installation.

6. PARTS

QTY: 1 Pre-assembled Frame

QTY: 2 Freshwater Pressure Pump

QTY: 2 Whale® Strainer

QTY: 1 2 ltr Accumulator Tank

QTY: 2 External Pressure Switch

QTY: 1 Pre-assembled Plumbing

Primary pump

Inlet Strainers

Primary pump electrical connections

2 Ltr Accumulator Tank

Secondary pump electrical connections

3/4” (19mm) barb outlet

3/4” (19mm) reinforced hose

External pressure switch,

controlling secondary pump

External pressure switch,

controlling primary pump

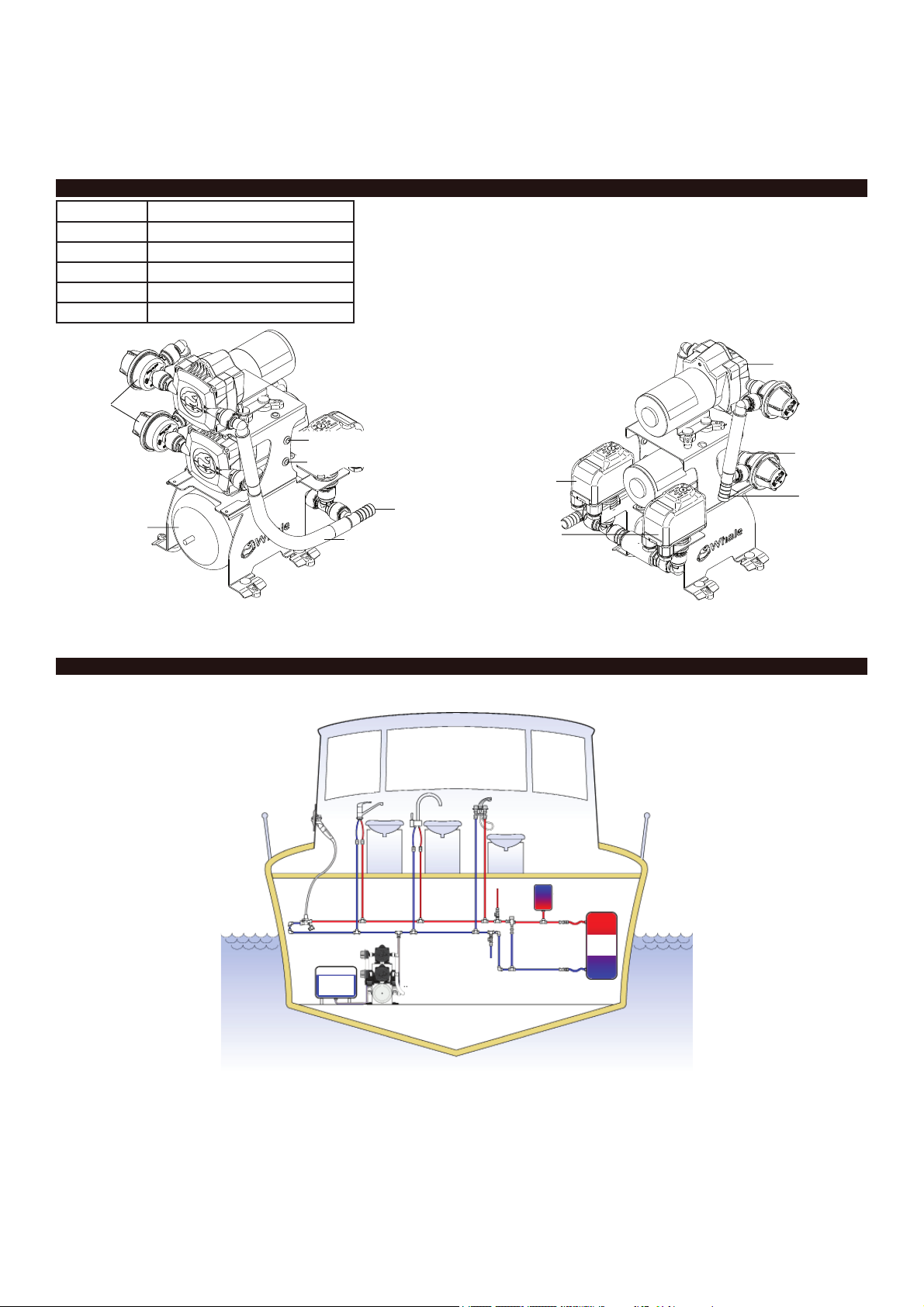

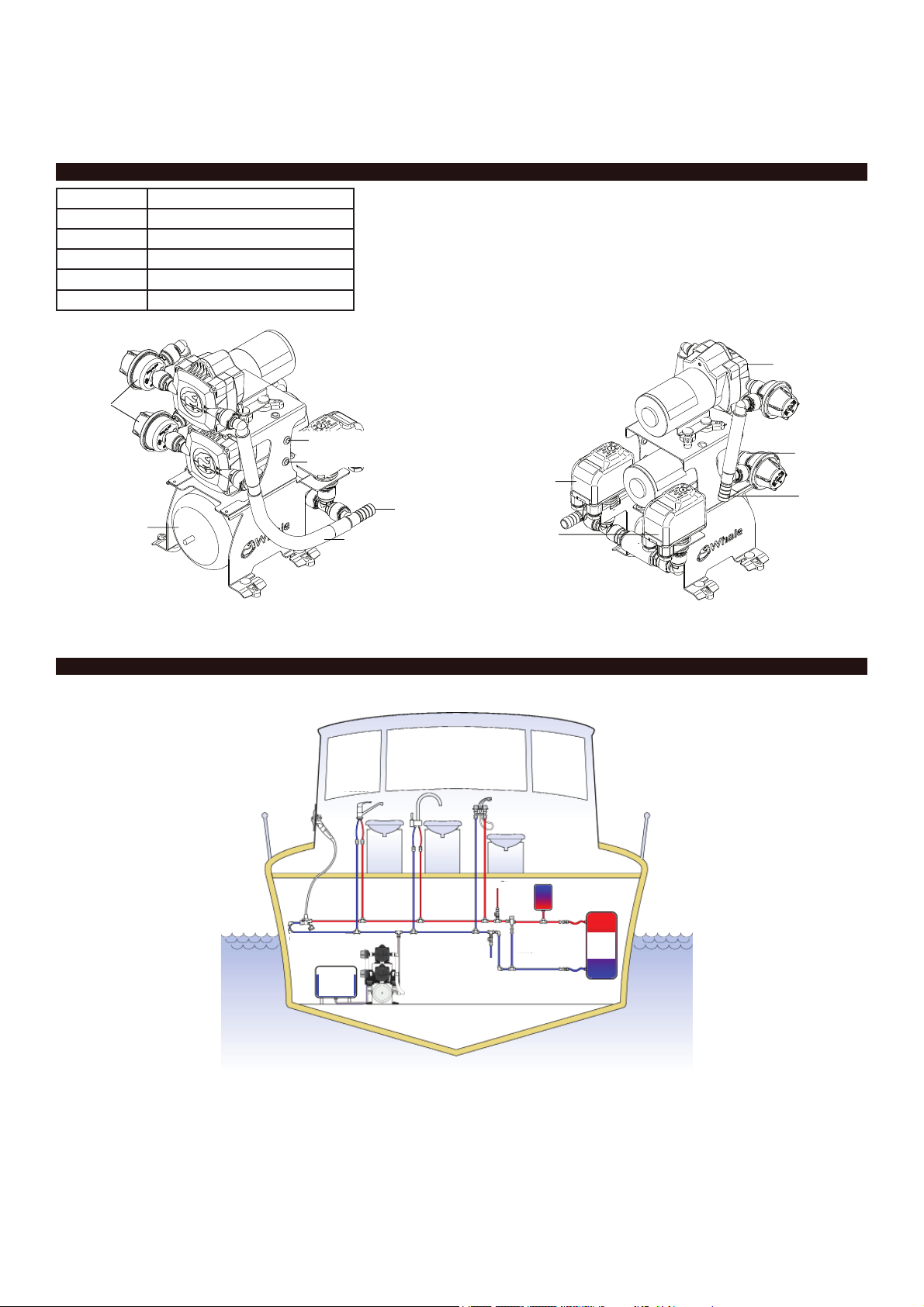

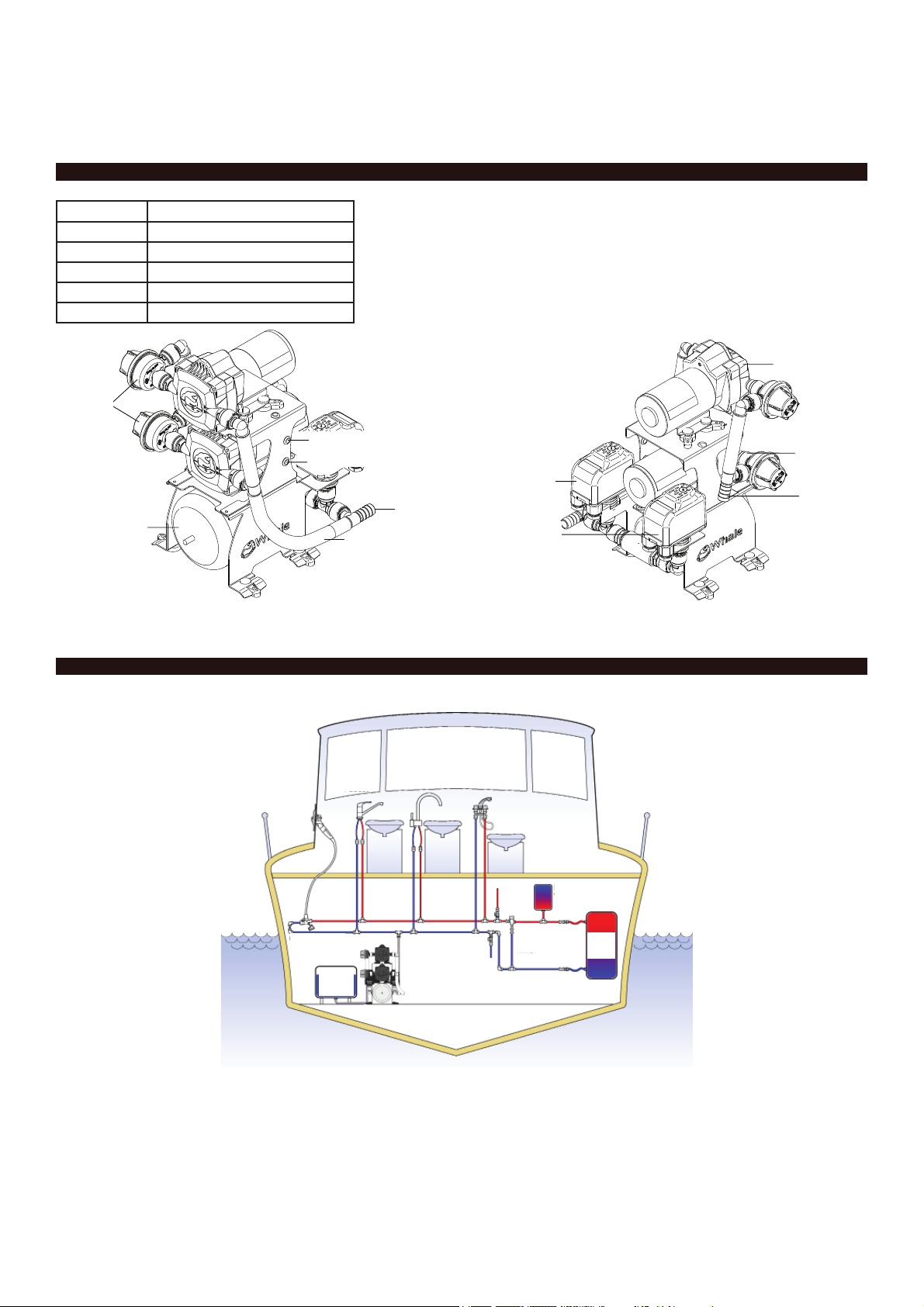

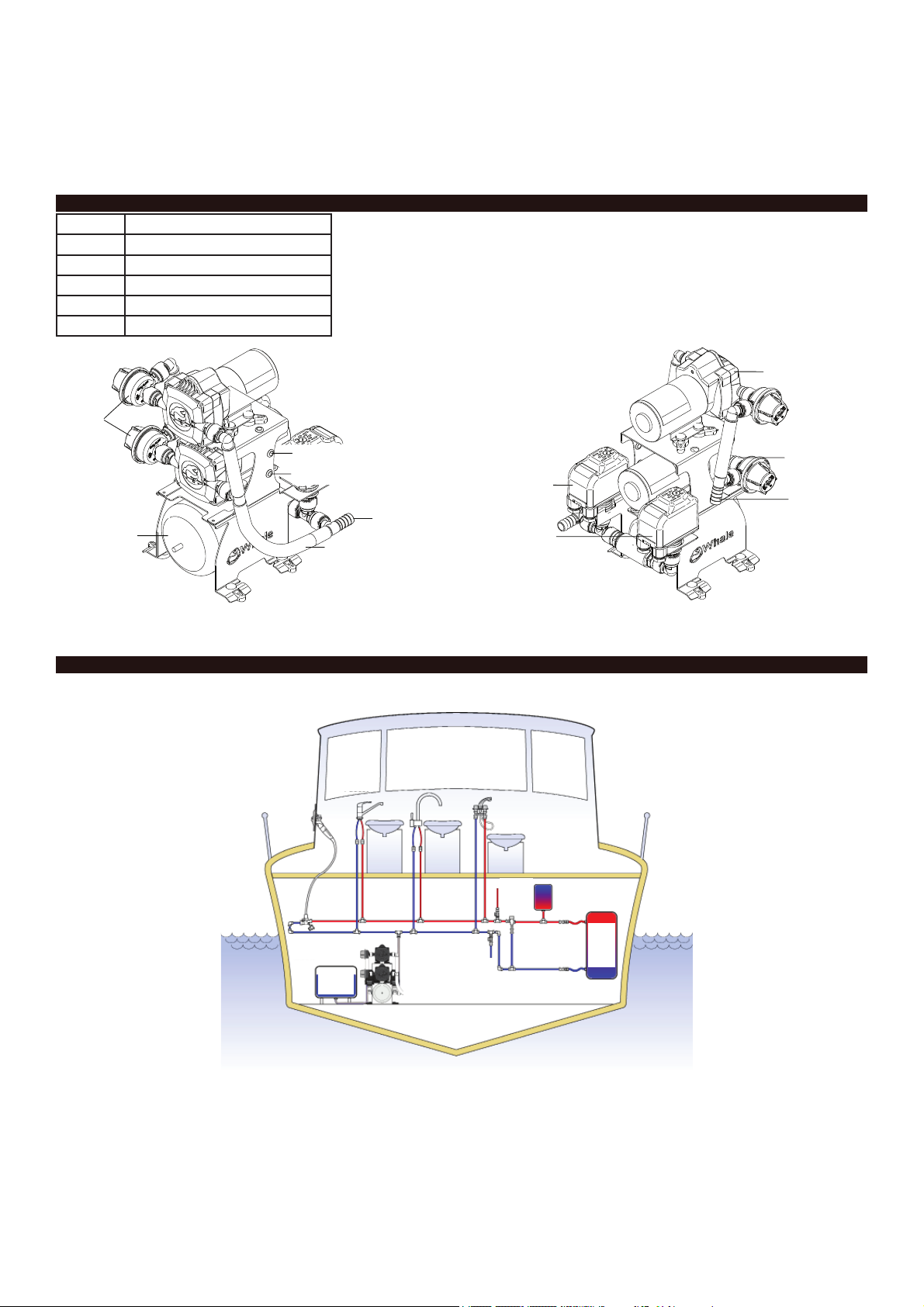

Figure 1a Product Components View 1 Figure 1b Product Components View 2

7. INSTRUCTIONS FOR INSTALLATION

The High Capacity Freshwater Kit is designed for freshwater use in recreational vessels, typical installation is shown in Figure 2.

Secondary pump

3/4” (19mm) barb inlet

Figure 2 Typical Installation in Marine System (illustration for guidance purposes only)

Overall dimensions of the High Capacity Freshwater Kit are shown in Figure 3. The High Capacity Freshwater Kit uses ¾” (19mm) barb connections on the inlet and
outlet (Figure 5a, 5b and 5c). The outlet should be connected into the freshwater system at a central location.

Mounting Instructions

Step 1 Locate in a dry position with adequate ventilation and no more than 3m (9ft) above the water tank. In normal use, ensure the kit cannot be submerged in water.
Step 2 Ensure the kit is mounted free of obstacles and is accessible for maintenance.
Step 3 Use stainless steel screws and washers to secure the kit to a solid surface. Four screws and washers can be used through the centre of the feet (see Fig. 4a), or

8 screws and washers as shown in Fig 4b.
DO NOT screw directly to the hull – MUST be mounted to a bulkhead or additional board.

2

x4

Fig. 4a

Fig. 4b

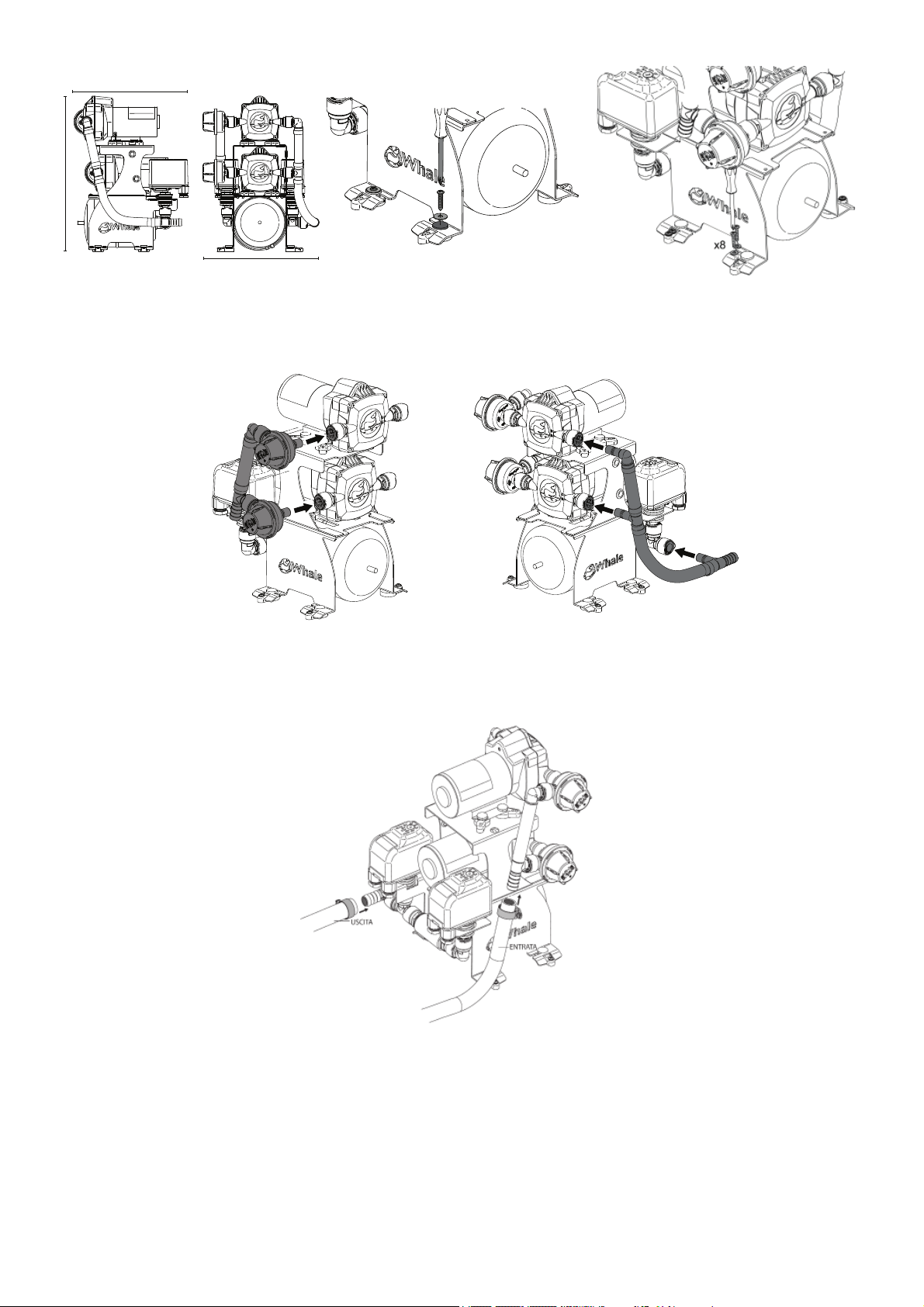

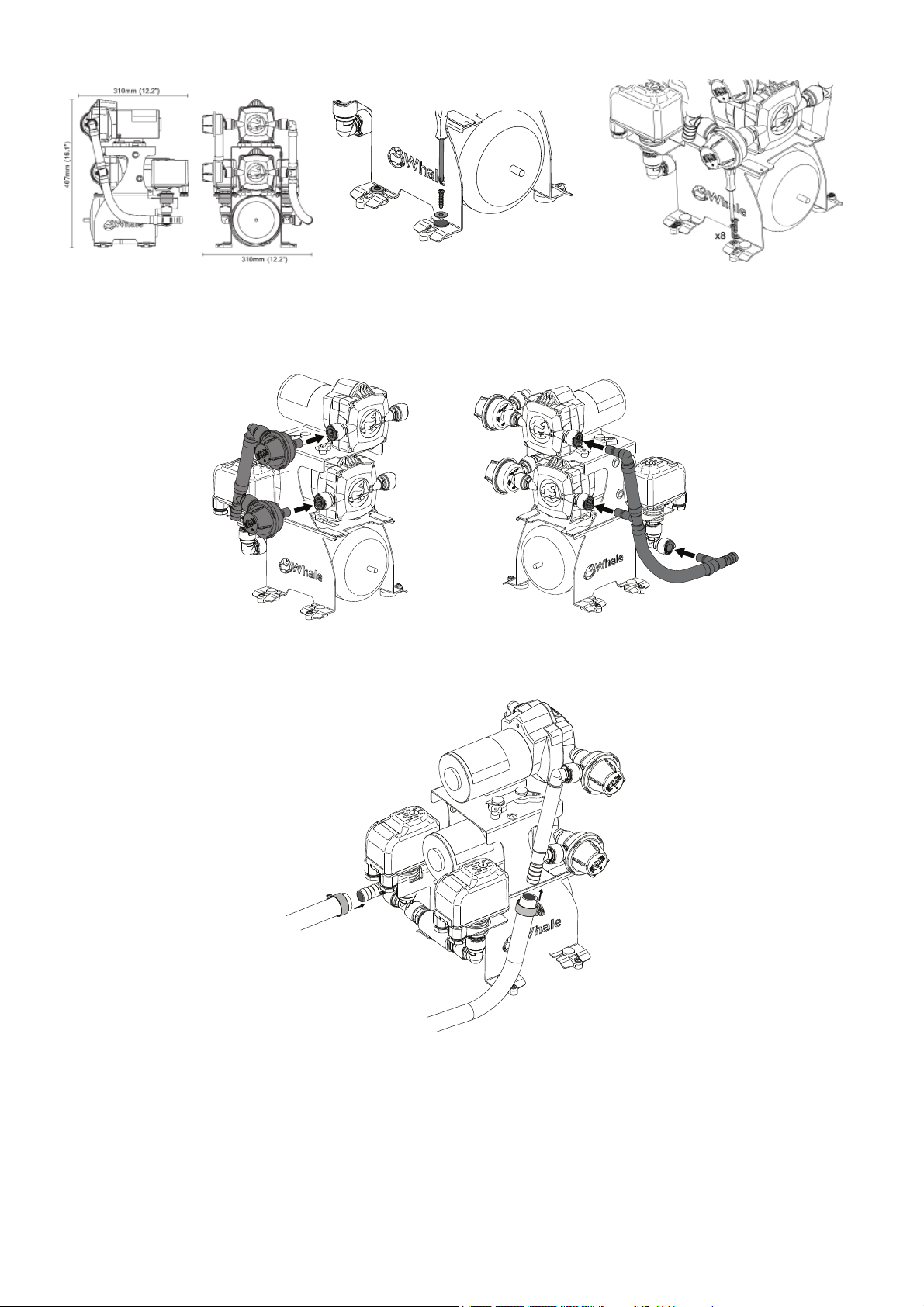

Figure 3 Overall Dimensions Figure 4a and 4b Securing Kit

Plumbing

Attach the inlet pipework to the inlet side of the pumps (Figure 5a). Ensure a double click into the 2 Quick Connect fi ttings.
Attach the outlet pipework to the outlet side of the pumps (Figure 5b). Ensure a double click into the 3 Quick Connect fi ttings.

Figure 5a Inlet Attachment Figure 5b Outlet Attachment

Secure pipework onto the ¾” (19mm) barb inlet and outlet, using appropriate hose clamps. Inlet and outlet are shown in Figure 5C. Do not overtighten.

Outlet

OUTLET

Inlet

INLET

Figure 5c Attaching Freshwater System Plumbing

Electrical Wiring

The unit must be installed by a qualifi ed electrician in accordance with applicable electrical standards.

WARNING: Fire Hazard. Wiring must comply with applicable electrical standards and include a properly sized fuse or circuit breaker. Improper wiring can cause a fi re
resulting in injury or death.

Switch off the power prior to making connections.
Suggested wiring information shown in Figure 6 is given as a guide only. For full information, refer to the relevant ISO regulations for marine applications and wiring
gauges, connectors and fuse protection.

3

Instructions for Use

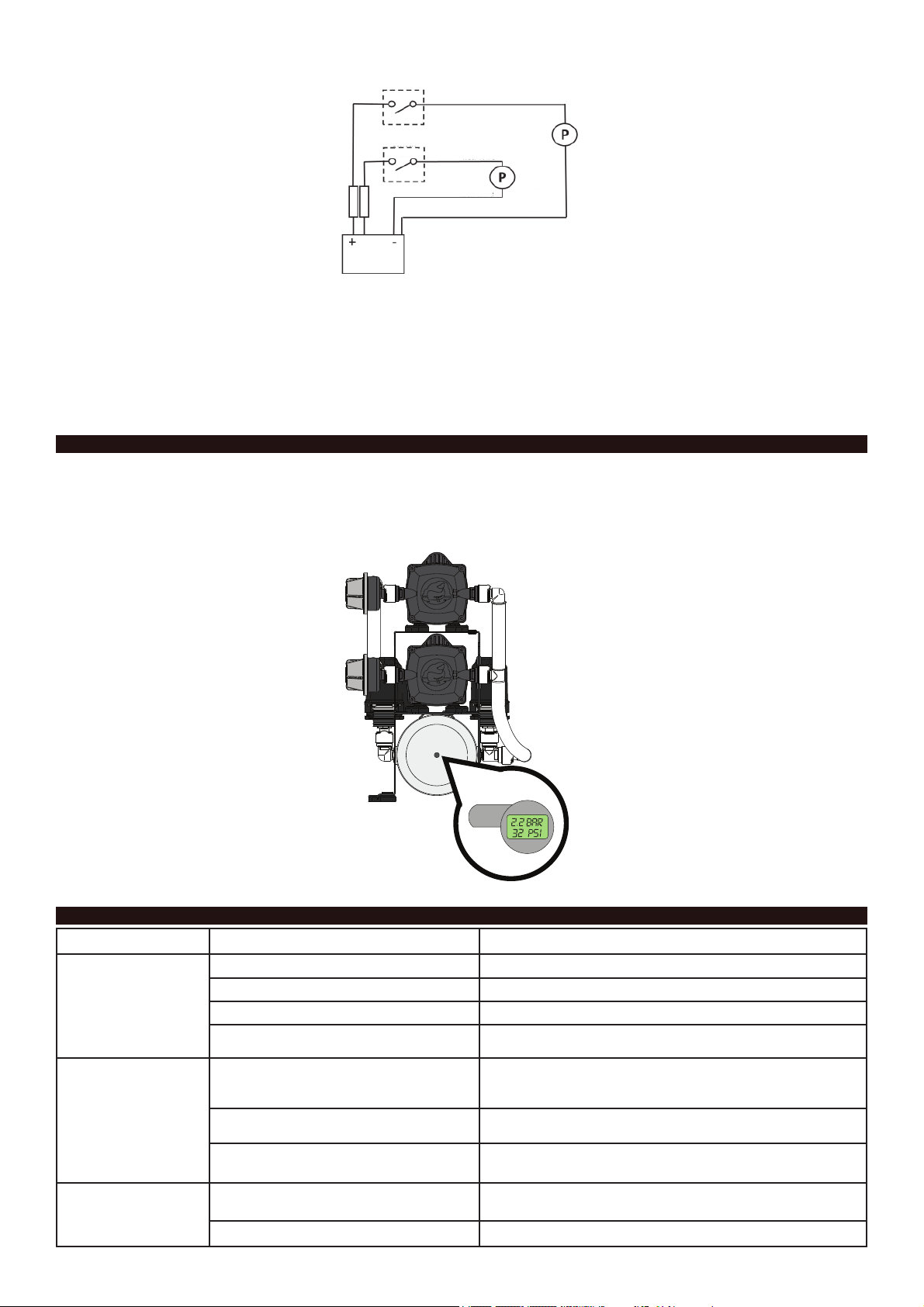

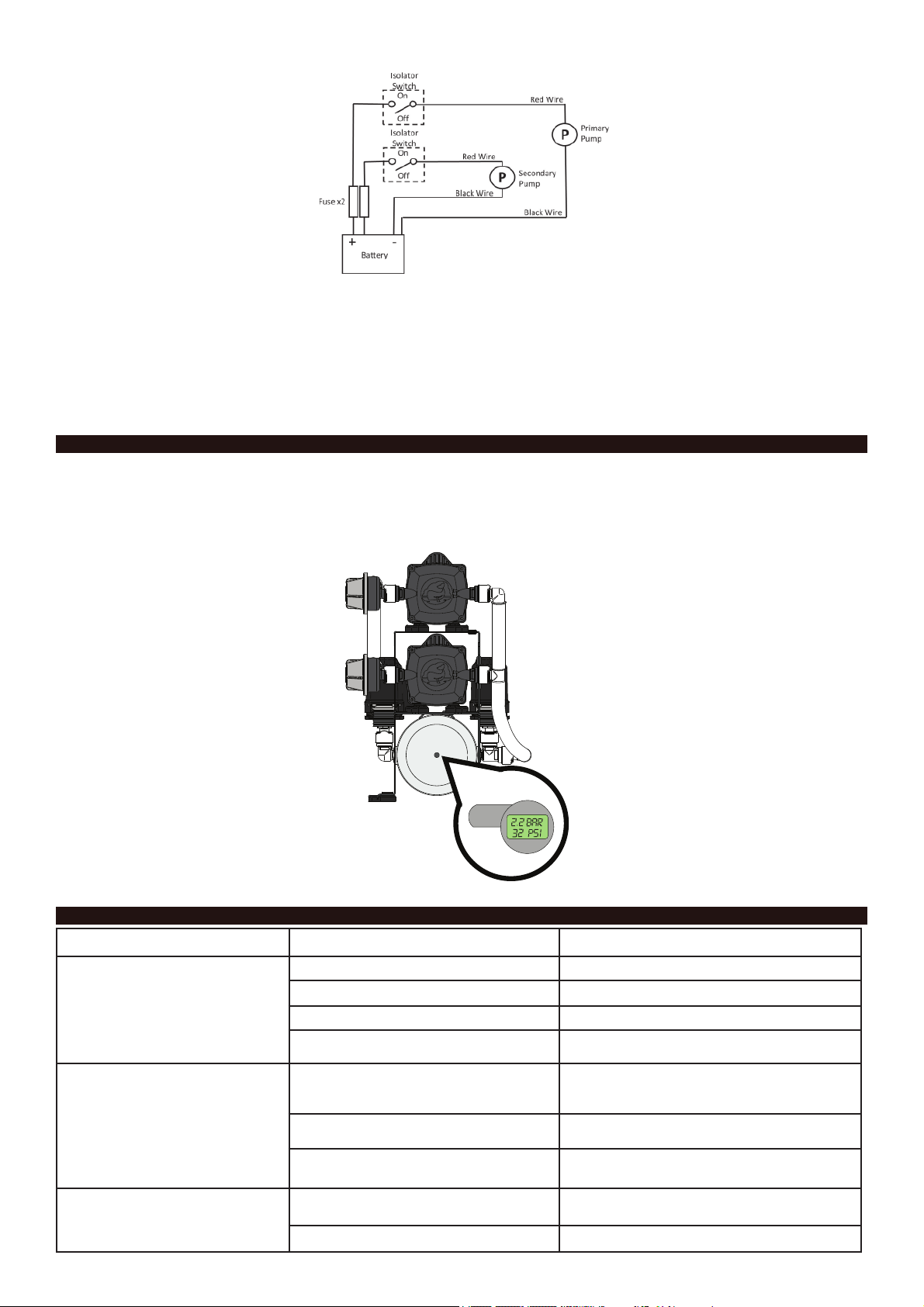

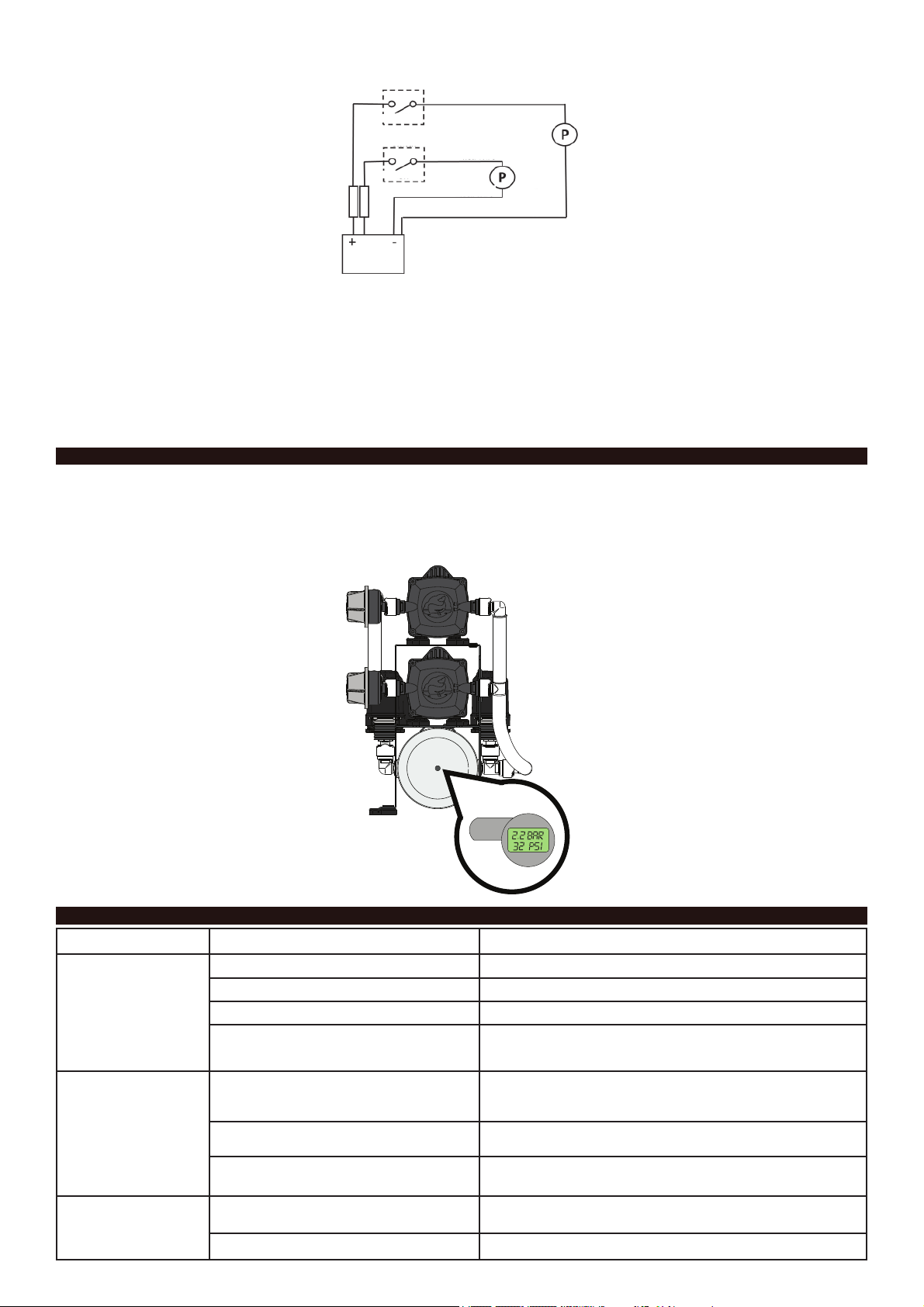

Figure 6 Wiring Diagram

1) Ensure that the kit installation is tested thoroughly before use.

2) Once installed into the freshwater system, ensure the water tank is full and open all outlets.

3) Connect power to the kit and allow to run to remove air from the system.

4) Once air has been removed from the freshwater system, close all the outlets.
The secondary pump should turn off fi rst (at 2.0 bar), followed by the primary pump (3.0 bar).

5) Check the priming of both pumps (both strainers should be fi lled with water).

6) Check the start and stop of both pumps. This should be automatic by opening and closing outlets.

7) The secondary pump will only activate with several outlets open.

8) Check for any leaks or loose connections.

8. MAINTENANCE

The High Capacity Freshwater Kit is designed to only require minimal maintenance.
WARNING: Ensure that the kit is disconnected from the electrics and system is fully drained prior to maintenance.
For optimal performance, ensure the pumps are clear of debris. Filter strainer meshes must be regularly removed and cleaned.

Annual Checks

- The vessel’s plumbing and electrical systems must be checked at least annually for leaks and obstructions.

- Check accumulator tank pressure annually, as shown in Figure 7. Use hand or foot pump to increase pressure if required.

* When Drained

Figure 7 Valve Location For Annual Check

9. TROUBLE SHOOTING

Problem Possible Cause Potential Solution

No power to pump Check power supply. Check leads and clean connections.

Fuse has blown Replace fuse.

Primary and/or secondary pump does not run

Pump is faulty Replace pump.

Pressure switch is faulty

Check operation and replace if faulty (AK1314 for Low
Pressure Switch and AK1315 for High Pressure Switch)

Check the water tank is not empty. Check strainers are not

No water getting to pump / blockage in pipework

blocked. Check all connections from tank to inlet of the kit
are secure – air leaks will prevent prime.

Pump(s) runs but no water appears

Pump(s) runs but will not switch off

Pressure relief valve too low

Water leaking at outlet side of pump

Water leaking at outlet side of pump

Check water supply level and pressure relief settings are
appropriate for the system.

Check pipework/fi ttings for leaks and repair. Check system
drain plugs are closed.

Check pipework/fi ttings for leaks and repair. Check system
drain plugs are closed.

Insuffi cient water getting to pump Check water supply levels.

4

Problem Possible Cause Potential Solution

Pump cycles on and off periodically when
all the taps are closed

Water leaking at outlet side of pump

Check pipework/fi ttings for leaks and repair. Check system drain plugs are
closed. System pressure relief valve too low.

Pumps drawing air See ‘no water getting to pump’ (above).

Noisy operation

Noise created by vibration

Check kit is secured to a solid surface. Check frame is not in contact with hard
surfaces. Located away from interfering surfaces. Check pipework is securely
supported.

Check power supply to pumps uses the correct wire gauge in line with relevant

Power supply to pumps

standards, to give full voltage at pumps.
Check battery is not discharged.

Pipework/connections crushed due to
over tightened hose clips

Replace damaged connections. Ensure no kinks or tight bends in pipework.

Pumps too far from water tank Pump is best situated beside water tank.

Low fl ow

Water leaking at outlet side of pumps

Pump strainer clogged

Check pipework/fi ttings for leaks and repair. Check system drain plugs are
closed.

Remove clear lid, rinse and replace to main strainer body (retain strainer mesh
on lid).

Check power supply and electrical connection to pump.
Check pressure switch is functioning. Replace pump (AK2415: 12ltr, 12V d.c.;

One pump is not functioning

AK2425: 12ltr, 24V d.c.; AK3615: 18ltr, 12V d.c.; AK3625: 18ltr, 24V d.c.) or
pressure switch (AK1314 for Low Pressure Switch and AK1315 for High
Pressure Switch).

Flow is not smooth Accumulator tank pressure is low

Check pressure in tank using the valve and a pressure gauge. If required,
infl ate to 2.2bar.

10. WINTERIZING

If water is allowed to freeze in the system, serious damage to the pipework and pump may occur. Failures of this type will invalidate the warranty. To best avoid this
damage, completely drain the water system.

- Drain the tank either using the pumps or a drain valve.

- Open all faucets (including drain valve) and allow the pumps to purge all water from the system.

- Remember to leave all faucets including showers open (excluding the Whale Twist® Deck Shower, which must remain closed) to avoid any damage.

11. SERVICE SUPPORT DETAILS

For installation or service advice please contact Whale® Customer Support:

Tel: [phone]
Email: [email protected]
www.whalepumps.com

12. EU DECLARATION OF CONFORMITY

We hereby declare, under our sole responsibility, that the enclosed equipment complies with the provisions of the following EC Directives.

Electromagnetic Compatibility Directive 2014/30/EU on the approximation of the laws of the Member States relating to electromagnetic compatibility.

CE mark affi xed: April 2017
Basis on which conformity is declared - The above equipment complies with the protection requirements of the EMC Directive.

Standards applied
2013/53/EU Recreational Craft Directive
ISO 10133:2012 Extra-low voltage DC Installation
EN55014-1:2006 EMC Emissions
EN55014-2:1997+A2:2008 EMC Immunity
EN28846 :1993 Ignition Protection
ABYC-H23 Installation of Potable Water

Richard Bovill
Engineering Director

13. WARRANTY

This Whale® product is covered by a 3 year warranty. Please see the enclosed document for details of our Statement of Limited Warranty.

©Copyright Whale 2019 - All rights reserved. Reproduction in whole or in part without permission is prohibited. WHALE®, is a registered trademark of Munster Simms
Engineering Limited, Bangor, Northern Ireland trading as Whale. Whale’s policy is one of continuous improvement and we reserve the right to change specifi cations
without prior notice. Illustrations are for guidance purposes only. Neither the accuracy nor completeness of the information contained in this or any product literature is
guaranteed by the Company and may be subject to change at its sole discretion.

Munster Simms Engineering Ltd.
2 Enterprise Road, Bangor, Co. Down, N. Ireland BT19 7TA
Tel: [phone] Email: [email protected] www.whalepumps.com

5

FR

Kit d’eau douce grande capacité

INSTALLATION ET INSTRUCTIONS D’UTILISATION

Nous vous remercions de votre achat de ce produit Whale®. Depuis plus de 60 ans, Whale a montré la voie dans la conception et la fabrication de systèmes de gestion
de l’eau douce, de l’eau de cale et des eaux usées, notamment : plomberie, robinets, douches et pompes pour les applications basse tension. La société et ses produits
se sont forgé une solide réputation en termes de qualité, de fi abilité et d’innovation soutenue par un excellent service client.

Pour plus d’information sur notre gamme de produits complète, visitez : www.whalepumps.com

SOMMAIRE

1. Spécifi cations

2. Principes de fonctionnement

3. Pour l’installateur & Pour l’utilisateur

4. Application

5. Avertissements

6. Liste des pièces

7. Instructions d’installation

8. Maintenance

9. Dépannage

10. Hivernage

11. Détails de l’assistance

12. Déclaration de conformité UE

13. Garantie

1. SPÉCIFICATIONS

Modèle Kit d’eau douce grande capacité

Codes produits UF2415B UF2425B UF3615B UF3625B

Dimensions du réservoir accumulateur 2 l (0,53 gal US)

Débit ouvert (par minute) 24 l (6,3 gal US) 32 l (8,4 gal US)

Tension 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c.

Calibre des fusibles automobiles recommandé (par
pompe)

Pression de départ Pompe 1 : 3,0 bar (45 psi) ; Pompe 2 : 2,0 bar (30 psi)

Pression d’arrivée Pompe 1 : 2,0 bar (30 psi) ; Pompe 2 : 1,4 bar (20 psi)

Poids 8,7 kg (19 lbs) 9,8 kg (22 lbs)

Pression de précharge d’usine 2,2 bar (32 psi)

Dimensions d’entrée et de sortie Cannelure ¾” (19mm)

Matière en contact avec le liquide

Sorties maximales jusqu’à 6 jusqu’à 8

Levage maximale 3 m (10 ft)

2. PRINCIPES DE FONCTIONNEMENT

Le kit d’eau douce grande capacité Whale a été conçu pour fournir de l’eau douce sur des bateaux de plaisance avec jusqu’à 8 sorties d’eau à bord. Le système
consiste en deux pompes à pression automatiques contrôlées de façon indépendante par deux commutateurs de pression externes. Une pompe primaire fournit un débit
fl uide et continu une fois activée. Lorsqu’un débit plus important est nécessaire, la pompe secondaire s’active automatiquement afi n de fournir la capacité
supplémentaire et s’éteint une fois devenue inutile. Le réservoir accumulateur pressurisé de 2 litres assure une transition fl uide entre entre l’activation simple et double
des pompes et permet de prévenir les coups de bélier.

Lire attentivement les indications suivantes avant l’installation

AVERTISSEMENT : Veuillez noter qu’une installation incorrecte est susceptible d’invalider la garantie.

3. POUR L’INSTALLATEUR & POUR L’UTILISATEUR

Pour l’installateur :

Vérifi er que le produit est adapté à l’application prévue, respecter les présentes instructions d’installation et s’assurer que l’ensemble du personnel concerné a lu les
points énumérés ci-dessous. S’assurer également que les présentes instructions de service sont transmises à l’utilisateur fi nal. Le fabricant ne peut être tenu pour
responsable des revendications découlant d’une installation incorrecte, d’une modifi cation non autorisée ou d’un mauvais usage du produit.

Pour l’utilisateur :

Lire attentivement les instructions suivantes.

4. APPLICATION

Ce kit a été conçu pour être installé sur des bateaux de plaisance, pour l’utilisation d’eau douce uniquement et avec une alimentation électrique 12 V CC ou 24 V CC
uniquement.

5. AVERTISSEMENTS

10 A 5 A 12 A 8 A

Polypropylène chargé de fi bres de verre, Santoprene®, Nitrile®, butyle, acier

CHIFFRES

Fig. 1A Composants du produit Vue 1
Fig. 1B Composants du produit Vue 2
Fig. 2 Installation typique dans un système maritime
Fig. 3 Dimensions générales (insérer ici)
Fig. 4 Kit de fi xation
Fig. 5A Fixation de l’arrivée d’eau
Fig. 5B Fixation de la sortie d’eau
Fig. 5C Fixation de la plomberie d’eau douce
Fig. 6 Diagramme de câblage
Fig. 7 Emplacement de la vanne pour le contrôle annuel

UF2415B / UF2425B / UF3615B / UF3625B

inoxydable, cuivre

• Le kit d’eau douce grande capacité a été conçu pour fournir de l’eau douce sur les bateaux de plaisance et les embarcations privées. Votre garantie peut être invalidée

si le produit est utilisé pour d’autres applications ou en dehors des normes mentionnées sur l’emballage et dans la documentation du produit. En cas d’utilisation pour
d’autres applications, il relève de la responsabilité de l’utilisateur de s’assurer que le système convient à l’utilisation souhaitée et que les matériaux sont pleinement
compatibles avec les liquides à utiliser.

6

• Quelle que soit l’application, il est important qu’un système de règles de travail sécurisé soit appliqué à l’installation, à l’utilisation et à la maintenance. S’assurer que

l’alimentation électrique est éteinte et que le système d’eau a été vidé avant l’installation.

• AVERTISSEMENT : Risque d’incendie. Le câblage doit se conformer aux normes électriques en vigueur et inclure un fusible ou un disjoncteur approprié. Un câblage

incorrect peut provoquer un incendie pouvant entraîner des blessures ou même la mort. Couper l’alimentation de courant pendant la réalisation des branchements.

• Les conseils de câblage prodigués le sont uniquement à titre indicatif. Pour des informations complètes, veuillez vous référer aux normes ISO et réglementations

pertinentes pour les applications maritimes.

• Ne pas fi xer directement à la coque - DOIT être monté sur une cloison ou une planche supplémentaire.

• Une crépine Whale® est montée à l’entrée de chaque pompe afi n d’empêcher la saleté / des débris de pénétrer dans la pompe. Ils ne doivent pas être retirés.

Contactez l’Assistance Whale par téléphone au [phone] ou par e-mail [email protected] pour des conseils spécifi ques sur votre installation.

6. PIÈCES

QTÉ : 1 Cadre préassemblé

QTÉ : 2 Pompe à pression d’eau douce

QTÉ : 2 Crépine Whale®

QTÉ : 1 Réservoir accumulateur de 2 l

QTÉ : 2 Commutateur de pression externe

QTÉ : 1 Plomberie préassemblée

Pompe primaire

Primary pump

Crépine d’entrée

Inlet Strainers

Connexions électriques de la pompe

2 Ltr Accumulator Tank

Réservoir accumulateur de 2 l

Primary pump electrical connections

primaire

Connexions électriques de la pompe

Secondary pump electrical connections

secondaire

Cannelure de sortie de 3/4”

3/4” (19mm) barb outlet

(19 mm)

3/4” (19mm) reinforced hose

Tuyau blindé de 3/4” (19 mm)

Commutateur de pression

External pressure switch,

externe contrôlant la pompe

controlling secondary pump

Commutateur de pression

externe, contrôlant la pompe

secondaire

External pressure switch,

controlling primary pump

primaire

Secondary pump

Pompe secondaire

Cannelure d’entrée de 3/4”

3/4” (19mm) barb inlet

(19 mm)

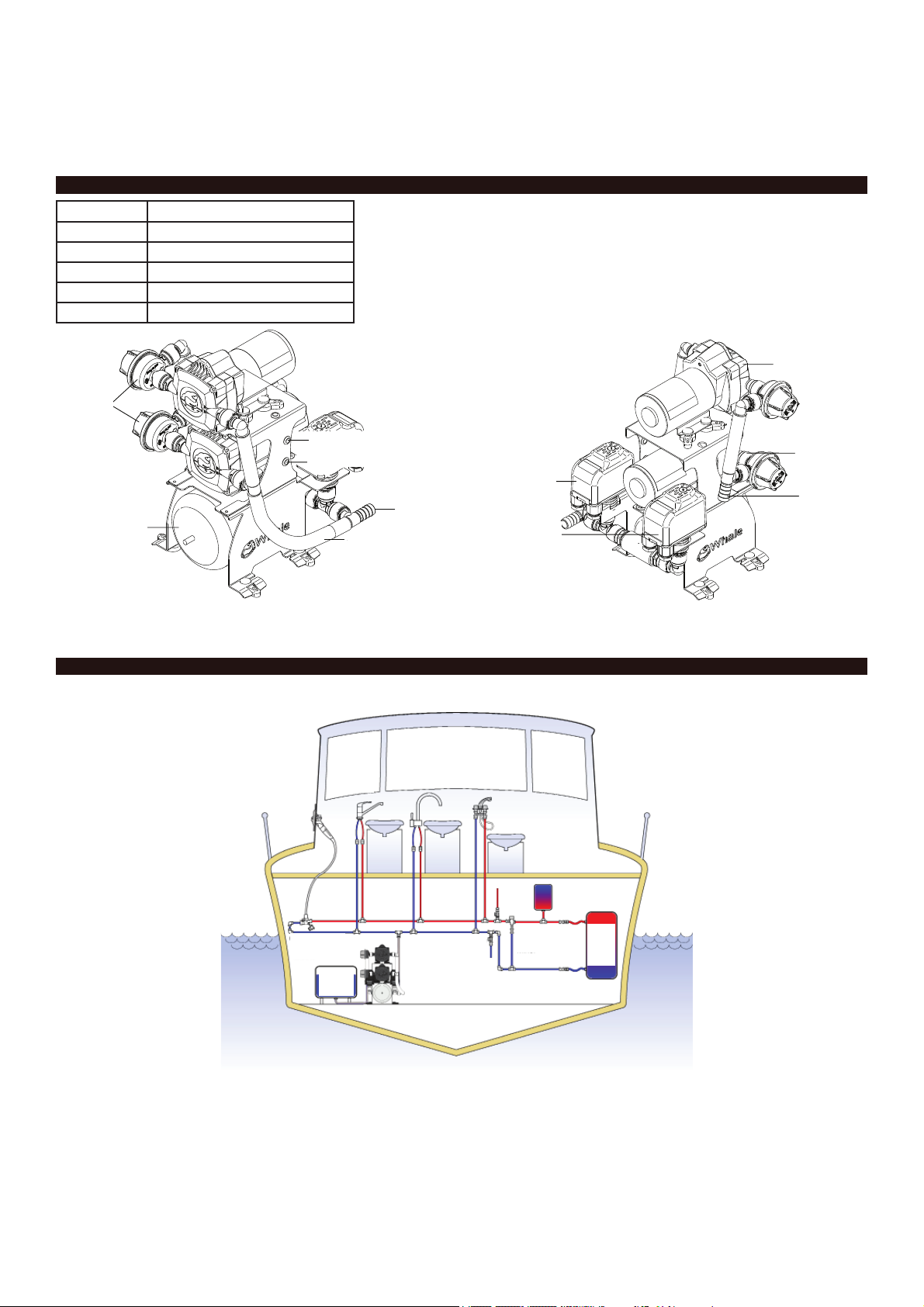

Figure 1a Composants du produit Vue 1 Figure 1b Composants du produit Vue 2

7. INSTRUCTIONS D’INSTALLATION

Le kit d’eau douce grande capacité a été conçu pour pouvoir utiliser de l’eau douce sur des bateaux de plaisance. Son installation type est décrite en Figure 2.

Vanne de
fermeture

de la tige

Mitigeur
combiné

Elegance

Vanne de
fermeture

de la

tige

thermostatique

Mitigeur

Soupape

anti-retour

Vase d’expansion

Chauff e-

eau

Douche
de pont

connexion rapide

Coude de

Réservoir

d’eau

Robinet

Elite

Robinet à col de

cygne Galley

Tuyauterie de 19 mm
(¾”) - Entrée et sortie

Figure 2 Installation type dans un système maritime (illustration uniquement à titre indicatif)

Le kit d’eau douce grande capacité utilise des connexions à cannelures de ¾” (19 mm) sur l’entrée et la sortie (Figure 5a, 5b and 5c). La sortie doit être connectée dans
le système d’eau douce à un emplacement central. Les dimensions générales du kit d’eau douce grande capacité sont indiquées en Figure 3.

Instructions de montage

Étape 1 Placer le kit à un endroit sec suffi samment aéré et situé à moins de 3 m (9 ft) au-dessus du réservoir d’eau. S’assurer que le kit ne peut pas être submergé

d’eau en cours de fonctionnement normal.

Étape 2 S’assurer que le kit est monté sans encombre et est accessible pour la maintenance.
Étape 3 Utiliser des vis en acier inoxydable et des joints pour fi xer le kit sur une surface solide. Quatre vis et joints peuvent être utilisés au centre des pieds (voir Fig. 4a)

ou 8 vis et joints tel qu’indiqué en Fig. 4b.
NE PAS fi xer directement à la coque - DOIT être monté sur une cloison ou une planche supplémentaire.

7

407

407mm

310

310mm

x4

310

310mm

Fig. 4a

Fig. 4b

Figure 3 Dimensions générales Figure 4a et 4b Kit de fi xation

Plomberie

Fixer la tuyauterie d’entrée côté entrée des pompes (Figure 5a). S’assurer du double clic dans les 2 raccords de connexion rapide. Fixer la tuyauterie de sortie côté
sortie des pompes (Figure 5b). S’assurer du double clic dans les 3 raccords de connexion rapide.

Figure 5a Fixation de l’entrée Figure 5b Fixation de la sortie

Fixer la tuyauterie à la cannelure de ¾” (19 mm) côté entrée et sortie en utilisant les colliers de serrage appropriés. L’entrée et la sortie sont présentées en Figure 5c.
Ne pas trop serrer.

Sortie

Entrée

Figure 5c Fixation de la plomberie d’eau douce

Câblage électrique

Le système doit être installé par un électricien qualifi é conformément aux normes électriques en vigueur.

AVERTISSEMENT : Risque d’incendie. Le câblage doit se conformer aux normes électriques en vigueur et inclure un fusible ou un disjoncteur approprié. Un câblage
incorrect peut provoquer un incendie pouvant entraîner des blessures ou même la mort.

Couper l’alimentation de courant avant la réalisation des branchements.
Les conseils de câblage donnés en Figure 6 le sont uniquement à titre indicatif. Pour des informations complètes, veuillez vous référer aux règlementations ISO
pertinentes relatives aux applications maritimes et aux calibres de câblage, aux connecteurs et à la protection des fusibles.

8

Fusible x 2

Batterie

Interrupteur

On

Off

Interrupteur

On

Off

Fil rouge

Fil noir

Fil rouge

Pompe

secondaire

Fil noir

Pompe primaire

Instructions d’utilisation

Figure 6 Diagramme de câblage

1) S’assurer de tester soigneusement l’installation du kit avant toute utilisation.

2) Une fois installé dans le système d’eau douce, s’assurer que le réservoir d‘eau est rempli et ouvrir toutes les sorties.

3) Connecter l’alimentation électrique au kit et mettre ce dernier en marche pour retirer l’air du système.

4) Une fois l’air retiré du système d’eau douce, fermer toutes les sorties. La pompe secondaire doit s’arrêter en premier (à 2,0 bar), suivie par la pompe primaire (3,0 bar).

5) Vérifi er l’amorce de chaque pompe (les deux crépines doivent être remplies d’eau).

6) Contrôler le démarrage et l’arrêt de chaque pompe. Cela doit se faire automatiquement en ouvrant et en refermant les sorties.

7) La pompe secondaire s’active uniquement lorsque plusieurs sorties sont ouvertes.

8) Rechercher toute fuite ou défaut de connexion.

8. MAINTENANCE

Le kit d’eau douce grande capacité a été conçu pour ne nécessiter qu’un minimum de maintenance.
AVERTISSEMENT : S’assurer que le kit est déconnecté de l’alimentation électrique et que le système a été entièrement vidé avant la maintenance. Pour des
performances optimales, s’assurer que les pompes sont exemptes de débris. Le fi ltre doit être régulièrement retiré et nettoyé.

Contrôles annuels

- La plomberie et les systèmes électriques du bateau doivent être contrôlés au moins une fois par an à la recherche de fuites et autres bouchons.

- Vérifi er la pression du réservoir accumulateur une fois par an comme indiqué en Figure 7. Utiliser une pompe à main ou à pied pour augmenter la pression si nécessaire.

* Une fois vidé

Figure 7 Emplacement de la vanne pour le contrôle annuel

9. DÉPANNAGE

Problème Cause Possible Solution Potentielle

Vérifi cation l’alimentation électrique. Vérifi er les plombs et nettoyer les
branchements.

Vérifi er le fonctionnement et remplacer si défectueux (AK1314 pour commutateur
basse pression et AK1315 pour commutateur haute pression).

Vérifi er que le réservoir d’eau n’est pas vide. Vérifi er que les crépines ne sont pas
bouchées. Vérifi er que tous les branchements du réservoir à l’entrée du kit sont
bien fi xés - des fuites d’air empêchent l’amorce.

Vérifi er que les réglages du niveau d’alimentation en eau et de la décharge de
pression sont appropriés pour le système.

Vérifi er les fi xations des tuyauteries et réparer les fuites éventuelles. Vérifi er que
les bouchons de vidange du système sont fermés.

Vérifi er les fi xations des tuyauteries et réparer les fuites éventuelles. Vérifi er que
les bouchons de vidange du système sont fermés.

Vérifi er les niveaux d’alimentation en eau.

9

La pompe primaire et/ou
secondaire ne tourne pas

La ou les pompes tournent mais
aucune apparition d’eau

La ou les pompes tournent mais
ne s’éteignent pas

Pas de courant à la pompe

Un fusible a sauté Remplacer le fusible.

Pompe défectueuse Remplacer la pompe.

Commutateur de pression défectueux

L’eau n’entre pas dans la pompe / blocage
dans les tuyaux

Soupape de décharge de pression trop
faible

Fuite d’eau à la sortie de la pompe

Fuite d’eau à la sortie de la pompe

Alimentation en eau insuffi sante dans la
pompe

Problème Cause Possible Solution Potentielle

La pompe se met régulièrement en
marche et s’arrête alors que tous les
robinets sont fermés

Fuite d’eau à la sortie de la pompe

Vérifi er les fi xations des tuyauteries et réparer les fuites éventuelles. Vérifi er
que les bouchons de vidange du système sont fermés. Soupape de décharge
de pression du système trop faible.

Les pompes tirent de l’air Voir « L’eau n’entre pas dans la pompe » ci-dessus.

Fonctionnement anormalement bruyant

Bruit généré par les vibrations

Vérifi er que le kit est bien fi xé sur une surface solide. Vérifi er que le cadre
n’est pas en contact avec des surfaces dures. Déplacer à l’écart de surfaces
gênantes. Vérifi er que la tuyauterie est solidement soutenue.

Vérifi er que l’alimentation électrique aux pompes utilise le calibre de câblage

Alimentation électrique aux pompes

approprié conformément aux normes pertinentes afi n de fournir la pleine
tension aux pompes.
Vérifi er que la batterie n’est pas déchargée.

Débit faible

Tuyauterie/connexions écrasées à
cause de colliers de serrage trop
serrés

Pompes trop éloignées du réservoir
d’eau

Fuite d’eau à la sortie des pompes

Crépine de la pompe bouchée

Remplacer les connexions endommagées. Vérifi er que la tuyauterie ne
présente pas de nœuds ou de coudes.

Le meilleur emplacement pour la pompe est à côté du réservoir d’eau.

Vérifi er les fi xations des tuyauteries et réparer les fuites éventuelles. Vérifi er
que les bouchons de vidange du système sont fermés.

Retirer le couvercle transparent, rincer et remplacer le corps principal de la
crépine (retenir les mailles de la crépine contre le couvercle).

Vérifi er l’alimentation électrique et le raccordement électrique à la pompe.
Vérifi er que le commutateur de pression fonctionne. Remplacer la pompe

Une pompe ne fonctionne pas

(AK2415: 12 l, 12 V CC ; AK2425: 12 l, 24 V CC ; AK3615: 18 l, 12 V CC ;
AK3625: 18 l, 24 V CC) ou
Le commutateur de pression (AK1314 pour commutateur basse pression et
AK1315 pour commutateur haute pression).

Le débit n’est pas fl uide

La pression du réservoir
accumulateur est faible

Vérifi er la pression dans le réservoir en utilisant la soupape et un calibre de
pression. Si nécessaire, pompez de l’air jusqu’à 2,2 bar.

10. HIVERNAGE

S’il est permis à l’eau de geler dans le système, d’importants dégâts pourraient se produire au niveau de la tuyauterie et de la pompe. Des pannes de ce type invalident
la garantie. Pour éviter au mieux ces dégâts, vider complètement le système d’eau.

- Vider le réservoir en vous servant soit des pompes, soit d’une soupape d’évacuation.

- Ouvrir tous les robinets (soupape d’évacuation incluse) et permettre à la pompe de purger toute l’eau du système.

- Rappelez-vous de laisser tous les robinets ouverts, douches incluses (exceptée la douche de pont Whale Twist® qui doit rester fermée) afi n d’éviter tout dommage.

11. DÉTAILS DE L’ASSISTANCE DE SERVICE

Pour des conseils concernant l’installation ou le service, veuillez contacter l’assistance clients Whale® :
Tél. : [phone] E-mail : [email protected] www.whalepumps.com

12. DÉCLARATION DE CONFORMITÉ UE

Nous déclarons, par la présente, sous notre unique responsabilité, que l’équipement ci-joint respecte les dispositions des directives européennes suivantes. Directive sur
la compatibilité électromagnétique 2014/30/UE relative au rapprochement des lois des États membres concernant la compatibilité électromagnétique.

Marque CE apposée : Avril 2017
Bases sur lesquelles la conformité est déclarée - L’équipement ci-dessus est conforme aux impératifs de protection de la directive CEM.

Normes appliquées
Directive 2013/53/UE Relative aux bateaux de plaisance
ISO 10133:2012 Installation des circuits électriques CC à très basse tension
EN55014-1:2006 CEM Émissions
EN55014-2:1997+A2:2008 CEM Immunité
EN28846 :1993 Protection contre l’allumage
ABYC-H23 Installation d’eau potable

Richard Bovill
Directeur de l’ingénierie

13. GARANTIE

Ce produit Whale® est couvert par une garantie de 3 ans. Veuillez consulter le document ci-joint pour plus d’information sur notre Déclaration de garantie limitée.

© Copyright Whale® 2019 - Tous droits réservés. Toute reproduction totale ou partielle sans autorisation est interdite. WHALE® est une marque déposée enregistrée de
Munster Simms Engineering Limited, Bangor, Irlande du Nord, active sous le nom de Whale. La philosophie de Whale consiste à améliorer en permanence nos produits
et nous nous réservons le droit de modifi er les spécifi cations sans notifi cation préalable. Les illustrations sont fournies à titre de référence uniquement. Aucune garantie
n’est fournie par l’entreprise concernant l’exactitude ou l’exhaustivité des informations contenues dans ce document ou dans tout document produit et ces informations
peuvent être soumises à des modifi cations à sa seule discrétion.

Munster Simms Engineering Ltd.
2 Enterprise Road, Bangor, Co. Down, Irlande du Nord BT19 7TA
Tél.: [phone] E-mail: [email protected] www.whalepumps.com

10

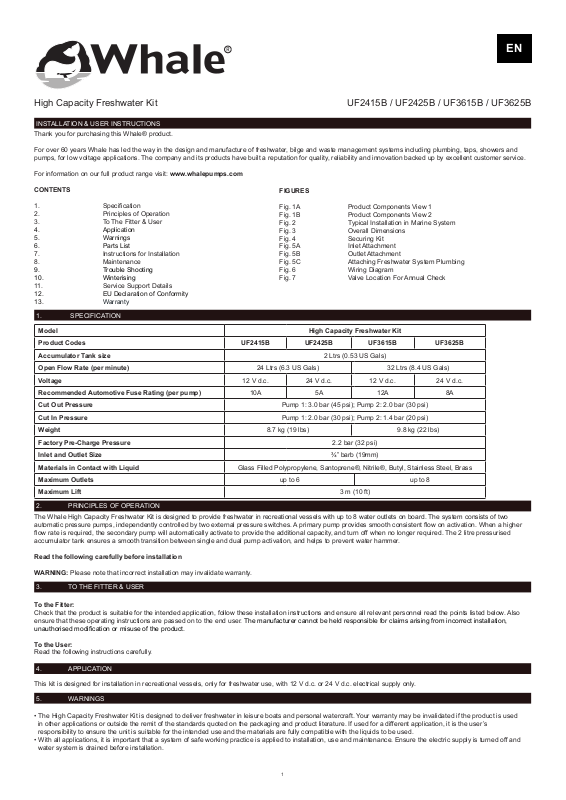

IT

Kit per l’acqua dolce ad alta capacità

ISTRUZIONI PER L’INSTALLAZIONE E L’USO

Grazie per aver acquistato questo prodotto Whale®. Da oltre 60 anni, Whale spiana la strada nel design e nella produzione di sistemi per l’acqua dolce, la sentina e
la gestione dei rifi uti, comprendenti impianti idraulici, rubinetti, docce e pompe per le applicazioni a bassa tensione. L’azienda e i suoi prodotti hanno consolidato una
reputazione fatta di qualità, affi dabilità e innovazione, supportata da un eccellente servizio ai clienti.

Per maggiori informazioni sulla nostra gamma completa di prodotti visitate la pagina: www.whalepumps.com

INDICE

1. Specifi che

2. Principi di funzionamento

3. Per l’installatore & per l’utilizzatore

4. Applicazione

5. Avvertenze

6. Elenco di pezzi

7. Istruzioni per l’installazione

8. Manutenzione

9. Risoluzione dei problemi

10. Preparazione per l’inverno

11. Contatti del servizio di assistenza

12. Dichiarazione di conformità UE

13. Garanzia

1. SPECIFICHE

Modello Kit per l’acqua dolce ad alta capacità

Codici prodotto UF2415B UF2425B UF3615B UF3625B

Misure del serbatoio accumulatore 2 l (0,53 galloni USA)

Portata aperta (al minuto) 24 l (6,3 galloni USA) 32 l (8,4 galloni USA)

Tensione 12 V CC 24 V CC 12 V CC 24 V CC

Portata raccomandata del fusibile automobilistico (per la
pompa)

Pressione di disinserimento Pompa 1: 3,0 bar (45 psi); pompa 2: 2,0 bar (30 psi)

Pressione di inserimento Pompa 1: 2,0 bar (30 psi); pompa 2: 1,4 bar (20 psi)

Peso 8,7 kg (19 libbre) 9,8 kg (22 libbre)

Pressione di precarica di fabbrica 2,2 bar (32 psi)

Misura di entrata e uscita Raccordo da ¾” (19 mm)

Materiali a contatto con i liquidi Polipropilene riempito di vetro, Santoprene®, Nitrile®, butile, acciaio inox, ottone

Uscite massime Fino a 6 Fino a 8

Sollevamento massimo 3 m (10 piedi)

2. PRINCIPI DI FUNZIONAMENTO

Il kit per l’acqua dolce ad alta capacità Whale è progettato per fornire l’acqua dolce nelle imbarcazioni da diporto con un massimo di 8 uscite dell’acqua a bordo. Il
sistema è composto da due pompe prementi automatiche, controllate indipendentemente da due pressostati esterni. Una pompa primaria fornisce un fl usso omogeneo
e consistente all’attivazione. Se è necessaria una portata maggiore, una pompa secondaria si attiverà automaticamente per fornire la capacità aggiuntiva e si spegnerà
quando non sarà più necessaria. Il serbatoio accumulatore pressurizzato da 2 litri assicura una transizione impeccabile dal funzionamento a una pompa a quello a due
pompe e aiuta a prevenire il colpo d’ariete.

Leggere con cura quanto segue prima dell’installazione

AVVERTENZA: tenere presente che un’installazione scorretta potrebbe annullare la garanzia.

3. PER L’INSTALLATORE & PER L’UTILIZZATORE

Per l’installatore:

Controllare che il prodotto sia adeguato all’applicazione prevista, seguire queste istruzioni di installazione e assicurare che tutto il personale interessato legga i punti el­encati di seguito. Accertare anche che queste istruzioni operative siano consegnate all’utilizzatore fi nale. Il produttore non può essere ritenuto responsabile per i reclami
derivanti dall’installazione scorretta, dalla modifi ca non autorizzata o dall’uso improprio del prodotto.

Per l’utilizzatore:

Leggere con cura le istruzioni seguenti.

10 A 5 A 12 A 8 A

FIGURE

Figura 1A Componenti del prodotto, vista 1
Figura 1B Componenti del prodotto, vista 2
Figura 2 Installazione tipica nel sistema marittimo
Figura 3 Dimensioni complessive (da inserire qui)
Figura 4 Fissaggio del kit
Figura 5A Attacco dell’entrata
Figura 5B Attacco dell’uscita
Figura 5C Attacco dell’impianto idraulico del sistema dell’acqua dolce
Figura 6 Piano di cablaggio
Figura 7 Collocazione della valvola per il controllo annuale

UF2415B / UF2425B / UF3615B / UF3625B

4. APPLICAZIONE

Questo kit è progettato per l’installazione nelle imbarcazioni da diporto, solo per l’uso con acqua dolce, solo con alimentazione elettrica a 12 V CC o 24 V CC.

5. AVVERTENZE

• Il kit per l’acqua dolce ad alta capacità è progettato per fornire l’acqua dolce nelle imbarcazioni da diporto e nelle moto d’acqua. La garanzia potrebbe essere annullata

qualora il prodotto sia usato in altre applicazioni o al di fuori del quadro degli standard citati nell’imballaggio e nella letteratura dedicata al prodotto. In caso di uso in
un’applicazione diversa, sarà responsabilità dell’utilizzatore assicurare che l’unità sia adeguata all’uso scelto e che i materiali siano pienamente compatibili con i liquidi
usati.

• Con tutte le applicazioni è importante assicurare che all’installazione, all’uso e alla manutenzione sia applicato un sistema di pratiche di lavoro sicure. Assicurare che

l’alimentazione elettrica sia spenta e che il sistema idraulico sia drenato prima dell’installazione.

11

• AVVERTENZA: pericolo d’incendio. Il cablaggio deve rispettare gli standard elettrici applicabili e includere un fusibile o interruttore di circuito di portata adeguata. Il

cablaggio improprio può causare un incendio che può provocare lesioni o la morte. Spegnere l’alimentazione mentre si eff ettuano i collegamenti.

• Le informazioni sul cablaggio consigliato sono fornite solo a titolo di guida. Per le informazioni complete, fare riferimento alle norme ISO rilevanti e alle

regolamentazioni per le applicazioni marittime.

• Non avvitare direttamente allo scafo – il montaggio DEVE avvenire su una paratia o su una tavola supplementare.

• Un fi ltro Whale® è installato sull’entrata di ogni pompa per impedire la penetrazione di sporcizia/detriti nella pompa. I fi ltri non devono essere rimossi.

Contattare il supporto Whale – telefono [phone] o e-mail [email protected] – per ricevere consigli specifi ci sulla propria installazione.

6. PEZZ

QUANTITÀ: 1 Telaio pre-assemblato

QUANTITÀ: 2 Pompa premente dell’acqua dolce

QUANTITÀ: 2 Filtro Whale®

QUANTITÀ: 1 Serbatoio accumulatore da 2 l

QUANTITÀ: 2 Pressostato esterno

QUANTITÀ: 1 Impianto idraulico pre-assemblato

Pompa primaria

Primary pump

Filtri d’entrata

Inlet Strainers

Primary pump electrical connections

2 Ltr Accumulator Tank

Serbatoio accumulatore 2 l

Connessioni elettriche pompa primaria

Connessioni elettriche pompa secondaria

Secondary pump electrical connections

Raccordo d’uscita 3/4” (19

3/4” (19mm) barb outlet

mm)

3/4” (19mm) reinforced hose

Tubo fl essibile rinforzato 3/4”
(19 mm)

Pressostato esterno che

External pressure switch,

controlling secondary pump

controlla la pompa secondaria

External pressure switch,

Pressostato esterno che

controlling primary pump

controlla la pompa primaria

Secondary pump

Pompa secondaria

Raccordo d’entrata 3/4”

3/4” (19mm) barb inlet

(19 mm)

Figura 1a – Componenti del prodotto, vista 1 Figura 1b – Componenti del prodotto, vista 2

7. ISTRUZIONI PER L’INSTALLAZIONE

Il kit per l’acqua dolce ad alta capacità è progettato per l’uso con acqua dolce nelle imbarcazioni da diporto; l’installazione tipica è illustrata nella fi gura 2.

Doccia in

pozzetto

Twist

connessione

Curva a

rapida

Serbatoio

d’acqua

Rubinetto

Elite

Rubinetto
da cucina di
bordo Swan

Neck

Tubazione 19 mm

(3/4”) – entrata e

uscita

Valvola di

chiusura a stelo

Miscelatore

combinato

Elegance

Valvola di

chiusura

a stelo

Miscelatore
termostatico

Vaso d’espansione

Valvola di

ritegno

Scalda-

cqua

Figura 2 – Installazione tipica nel sistema marittimo (illustrazione solo a scopo di guida)

Il kit per l’acqua dolce ad alta capacità usa dei collegamenti con raccordi da ¾” (19 mm) sull’entrata e sull’uscita (fi gura 5). L’uscita dovrebbe essere collegata al sistema
dell’acqua dolce in un’ubicazione centrale. Le dimensioni complessive del kit per l’acqua dolce ad alta capacità sono illustrate nella fi gura 3.

Istruzioni di montaggio

Passo 1 Collocare in una posizione asciutta con una ventilazione adeguata e non più di 3 m (9 piedi) al di sopra del serbatoio d’acqua. Assicurare che il kit non possa

essere sommerso dall’acqua nell’uso normale.

Passo 2 Assicurare che il kit sia montato senza ostacoli e che sia accessibile per la manutenzione.
Passo 3 Usare viti e rondelle di acciaio inox per fi ssare il kit a una superfi cie solida. Quattro viti e rondelle possono essere usate attraverso il centro dei piedi (vedere

fi gura 4a) o 8 viti e rondelle come illustrato nella fi gura 4b.
NON avvitare direttamente allo scafo – il montaggio DEVE avvenire su una paratia o su una tavola supplementare.

12

407

407mm

310

310mm

x4

310

310mm

Figura 4a

Figura 4b

Figura 3 Dimensioni complessive Figura 4a and 4b Fissaggio del kit

Impianto idraulico

Attaccare le tubazioni di entrata al lato di entrata delle pompe (fi gura 5a). Assicurarsi di sentire un doppio clic nei 2 raccordi a connessione rapida. Attaccare le tubazioni
di uscita al lato di uscita delle pompe (fi gura 5b). Assicurarsi di sentire un doppio clic nei 3 raccordi a connessione rapida.

Figura 5a Attacco dell’entrata Figura 5b Attacco dell’uscita

Fissare le tubazioni ai raccordi di entrata e uscita da ¾” (19 mm) usando delle fascette per tubi fl essibili adeguate. Entrata e uscita sono illustrate nella fi gura 5c.
Non serrare eccessivamente.

Uscita

Entrata

Figura 5c Attacco dell’impianto idraulico del sistema dell’acqua dolce

Cablaggio elettrico

L’unità deve essere installata da un elettricista qualifi cato nel rispetto degli standard elettrici applicabili.

AVVERTENZA: pericolo d’incendio. Il cablaggio deve rispettare gli standard elettrici applicabili e includere un fusibile o interruttore di circuito di misura adeguata. Il
cablaggio improprio può causare un incendio che può provocare lesioni o la morte.

Spegnere l’alimentazione prima di eff ettuare i collegamenti.
Le informazioni sul cablaggio consigliato illustrate nella fi gura 6 sono fornite solo a titolo di guida. Per le informazioni complete, fare riferimento alle regolamentazioni ISO
rilevanti per le applicazioni marittime e per i diametri dei fi li, i connettori e la protezione con fusibili.

13

Interruttore

isolatore

Filo rosso

Pompa
primaria

Fusibile x 2

Batteria

Interruttore

isolatore

Filo rosso

Filo nero

Pompa
secondaria

Filo nero

Figura 6 – Piano di cablaggio

Istruzioni per l’uso

1) Assicurare che l’installazione del kit sia stata testata accuratamente prima dell’uso.

2) Dopo l’installazione nel sistema dell’acqua dolce, accertare che il serbatoio d’acqua sia pieno e aprire tutte le uscite.

3) Collegare l’alimentazione al kit e lasciarlo funzionare per eliminare l’aria dal sistema.

4) Dopo che l’aria è stata eliminata dal sistema dell’acqua dolce, chiudere tutte le uscite.
La pompa secondaria dovrebbe spegnersi per prima (a 2,0 bar), seguita dalla pompa primaria (3,0 bar).

5) Controllare l’adescamento di entrambe le pompe (entrambi i fi ltri dovrebbero essere pieni d’acqua).

6) Controllare l’avviamento e l’arresto di entrambe le pompe. Questi dovrebbero avvenire automaticamente aprendo e chiudendo le uscite.

7) La pompa secondaria si attiverà solo se saranno aperte molte uscite.

8) Controllare la presenza di perdite o connessioni allentate.

8. MANUTENZIONE

Il kit per l’acqua dolce ad alta capacità è progettato per richiedere solo una manutenzione minima.
AVVERTENZA: assicurare che il kit sia scollegato dall’impianto elettrico e che il sistema sia completamente drenato prima della manutenzione. Per delle prestazioni
ottimali, assicurare che le pompe siano prive di detriti. La rete metallica fi ltro deve essere regolarmente rimossa e pulita.
Controlli annuali

- L’impianto idraulico e il sistema elettrico dell’imbarcazione devono essere controllati almeno annualmente rispetto alla presenza di perdite e intasamenti.

- Controllare annualmente la pressione del serbatoio accumulatore come illustrato nella fi gura 7. Se necessario, usare una pompa manuale o a pedale per aumentare la

pressione.

* Una volta

drenato

Figura 7 – Collocazione della valvola per il controllo annuale

9. RISOLUZIONE DEI PROBLEMI

Problema Possibile Causa Potenziale Soluzione

Corrente assente alla pompa Controllare l’alimentazione di corrente. Controllare i fi li e pulire i collegamenti.

La pompa primaria e/o
secondaria non funziona

La pompa funziona / Le
pompe funzionano ma
l’acqua non esce

La pompa funziona ma non
si spegne / le pompe
funzionano ma non si
spengono

Fusibile saltato Sostituire il fusibile.

La pompa è guasta Sostituire la pompa.

Il pressostato è guasto

Non arriva acqua alla pompa / intasamento nelle
tubazioni

Valvola di sfi ato della pressione troppo bassa

Perdita d’acqua sul lato d’uscita della pompa

Perdita d’acqua sul lato d’uscita della pompa

Controllare il funzionamento e sostituire in caso di guasto (AK1314 per il pres­sostato per bassa pressione e AK1315 per il pressostato per alta pressione).

Controllare che il serbatoio d’acqua non sia vuoto. Controllare che i fi ltri non
siano intasati. Controllare che tutti i collegamenti dal serbatoio al kit siano
sicuri – le eventuali perdite d’aria impediscono l’adescamento.

Controllare che il livello d’alimentazione dell’acqua e le regolazioni di sfi ato
della pressione siano adeguati al sistema.

Controllare e riparare eventuali perdite nei tubi / raccordi. Controllare che i
tappi di drenaggio del sistema siano chiusi.

Controllare e riparare eventuali perdite nei tubi / raccordi. Controllare che i
tappi di drenaggio del sistema siano chiusi.

L’acqua che arriva alla pompa è insuffi ciente Controllare i livelli d’alimentazione dell’acqua.

14

Problema Possibile Causa Potenziale Soluzione

La pompa circola e si spegne periodica­mente con tutti i rubinetti chiusi

Perdita d’acqua sul lato d’uscita della
pompa

Controllare e riparare eventuali perdite nei tubi / raccordi. Controllare che i
tappi di drenaggio del sistema siano chiusi. Valvola di sfi ato della pressione del
sistema troppo bassa.

Le pompe aspirano aria Vedere “Non arriva acqua alla pompa” (sopra).

Funzionamento rumoroso

Rumore creato dalle vibrazioni

Accertare che il kit sia fi ssato a una superfi cie solida. Controllare che il telaio
non sia a contatto con superfi ci dure e sia collocato a distanza dalle superfi ci
d’interferenza. Controllare che le tubazioni siano supportate in modo sicuro.

Controllare che l’alimentazione di corrente alle pompe usi la misura di fi lo

Alimentazione di corrente alle pompe

corretta ai sensi degli standard rilevanti per fornire la piena tensione alle
pompe. Controllare che la batteria non sia scarica.

Flusso scarso

Tubi/collegamenti schiacciati a causa
delle fascette per tubi fl essibili serrate
eccessivamente

Pompe troppo lontane dal serbatoio
dell’acqua

Perdita d’acqua sul lato d’uscita delle
pompe

Filtro della pompa ostruito

Sostituire i collegamenti danneggiati. Evitare strozzature o curve strette nelle
tubazioni.

La collocazione migliore per le pompe è vicino al serbatoio.

Controllare e riparare eventuali perdite nei tubi / raccordi. Controllare che i tappi
di drenaggio del sistema siano chiusi.

Togliere il coperchio trasparente, sciacquare e sostituire il corpo principale del
fi ltro (conservare la maglia del fi ltro sul coperchio).

Controllare l’alimentazione di corrente e il collegamento elettrico alla pompa.
Controllare che il pressostato funzioni. Sostituire la pompa (AK2415: 12 l, 12 V

Una pompa non funziona

CC; AK2425: 12 l, 24 V CC; AK3615: 18 l, 12 V CC; AK3625: 18 l, 24 V CC) o
il pressostato (AK1314 per il pressostato per bassa pressione e AK1315 per il
pressostato per alta pressione).

Il fl usso non è omogeneo

La pressione del serbatoio
accumulatore è bassa

Controllare la pressione nel serbatoio usando la valvola e il manometro. Se
necessario, pompare aria a 2,2 bar.

10. PREPARAZIONE PER L’INVERNO

Se l’acqua congela nel sistema, possono verifi carsi gravi danni alle tubazioni e alla pompa. Guasti di questo tipo annullano la garanzia. Il modo migliore per evitare tali
danni è di drenare completamente l’impianto idraulico.

- Scaricare il serbatoio usando le pompe o la valvola di drenaggio.

- Aprire tutti i rubinetti (inclusa la valvola di drenaggio) e permettere alle pompe di scaricare tutta l’acqua dal sistema.

- Ricordare di lasciare aperti tutti i rubinetti, docce comprese (esclusa la doccia in pozzetto Whale Twist® che deve rimanere chiusa) per evitare i danni.

11. CONTATTI DEL SERVIZIO DI ASSISTENZA

Per una consulenza in merito all’installazione o alla manutenzione vi preghiamo di contattare il servizio ai clienti Whale®:
Telefono: [phone] E-mail: [email protected] www.whalepumps.com

12. DICHIARAZIONE DI CONFORMITÀ UE

Con la presente dichiariamo sotto la nostra esclusiva responsabilità che la presente attrezzatura soddisfa i requisiti delle direttive CE seguenti:

Direttiva compatibilità elettromagnetica 2014/30/UE sull’approssimazione delle leggi degli stati membri relativamente alla compatibilità elettromagnetica.

Marcatura CE apposta: aprile 2017
Base sulla quale è dichiarata la conformità – l’apparecchiatura descritta sopra soddisfa i requisiti di protezione della direttiva EMC.

Standard applicati
2013/53/EU Direttiva relativa alle imbarcazioni da diporto e alle moto d’acqua
ISO 10133:2012 Impianti a bassissima tensione in corrente continua
EN55014-1:2006 Emissioni EMC
EN55014-2:1997+A2:2008 Immunità EMC
EN28846 :1993 Protezione antincendio
ABYC-H23 Installazione di acqua potabile

Richard Bovill
Direttore di progettazione

13. GARANZIA

Questo prodotto Whale® è coperto da una garanzia di 3 anni. Vedere il documento allegato per i dettagli della nostra dichiarazione di garanzia limitata.

©Copyright Whale 2019 – Tutti i diritti riservati. La riproduzione totale o parziale è vietata senza il nostro consenso. WHALE® è un marchio registrato di Munster Simms
Engineering Limited, Bangor, Northern Ireland operante come Whale. La politica di Whale è quella di apportare continui miglioramenti e quindi ci riserviamo il diritto di
modifi care le specifi che senza previa comunicazione. Le immagini hanno scopo meramente orientativo. L’azienda non garantisce la precisione né la completezze delle
informazioni contenute in questa o in altra documentazione del prodotto che possono essere soggette a cambiamenti a discrezione unica dell’azienda.

Munster Simms Engineering Ltd.
2 Enterprise Road, Bangor, Co. Down, Irlanda del Nord BT19 7TA
Telefono: [phone] E-mail: [email protected] www.whalepumps.com

15

DE

Hochleistungsfähige Frischwasseranlage

INSTALLATIONS- UND BEDIENUNGSANLEITUNG

Wir danken Ihnen für den Kauf dieses Whale® Produkts. Whale ist seit über 60 Jahren führend bei Entwurf und Herstellung von Frischwasser-, Bilgen- und
Abwassersystemen einschließlich von Sanitäranlagen, Wasserhähnen, Duschen, Pumpen für Niederspannungsanwendungen. Das Unternehmen und seine Produkte
haben sich einen Ruf für Qualität, Zuverlässigkeit und Innovation sowie einen ausgezeichneten Kundendienst erworben.

Für Informationen über unsere gesamte Produktpalette, besuchen Sie bitte: www.whalepumps.com

INHALT

1. Spezifi kation

2. Funktionsprinzip

3. Hinweise für den Monteur & Hinweise für den Verbraucher

4. Anwendung

5. Warnhinweise

6. Teileliste

7. Installationsanleitung

8. Wartung

9. Fehlerbehebung

10. Einwinterung

11. Kundendienstinformationen

12. EU-Konformitätserklärung

13. Garantie

1. SPEZIFIKATION

Modell Hochleistungsfähige Frischwasseranlage

Produktcodes UF2415B UF2425B UF3615B UF3625B

Größe des Druckspeichertanks 2 Liter (0,53 US Gal)

Off ener Durchfl uss (pro Minute) 24 Liter (6,3 US Gal) 32 Liter (8,4 US Gal)

Spannung 12 V DC 24 V DC 12 V DC 24 V DC

Empfohlene Sicherungsgröße (Amp Automotive) (pro
Pumpe)

Abschaltdruck Pumpe 1: 3,0 bar (45 psi); Pumpe 2: 2,0 bar (30 psi)

Einschaltdruck Pumpe 1: 2,0 bar (30 psi); Pumpe 2: 1,4 bar (20 psi)

Gewicht 8,7 kg (19 lbs) 9,8 kg (22 lbs)

Werksvorladedruck 2,2 bar (32 psi)

Einlass und Auslassgröße ¾ Zoll, gerändeltes Anschlussstück (19 mm)

Materialien in Kontakt mit Flüssigkeiten Glasgefülltes Polypropylen, Santoprene®, Nitrile®, Butyl, Edelstahl, Messing

Maximale Auslässe bis zu 6 bis zu 8

Maximale Förderhöhe 3 m (10 ft)

10 A 5 A 12 A 8 A

ABBILDUNGEN

Abb. 1A Produktkomponenten Ansicht 1
Abb. 1B Produktkomponenten Ansicht 2
Abb. 2 Typische Bootsinstallation
Abb. 3 Gesamtabmessungen
Abb. 4 Befestigungsset
Abb. 5A Einlassbefestigung
Abb. 5B Auslassbefestigung
Abb. 5C Anschluss von Rohrleitungen an das Frischwassersystem
Abb. 6 Schaltplan
Abb. 7 Ventilposition für die jährliche Inspektion

UF2415B / UF2425B / UF3615B / UF3625B

2. FUNKTIONSPRINZIP

Die Hochleistungsfähige Frischwasseranlage von Whale wurde entwickelt, um Süßwasser in Freizeitschiff en mit bis zu 8 Wasseranschlüssen an Bord bereitzustellen.
Das System besteht aus zwei automatischen Druckpumpen, die unabhängig voneinander über zwei externe Druckschalter gesteuert werden. Eine Primärpumpe sorgt
bei der Aktivierung für einen reibungslosen und gleichmäßigen Durchfl uss. Wenn eine höhere Fördermenge erforderlich ist, aktiviert sich die Sekundärpumpe autom­atisch, um die zusätzliche Kapazität bereitzustellen, und schaltet sich bei Nichtgebrauch ab. Der 2-Liter-Druckspeichertank sorgt für einen reibungslosen Übergang
zwischen Ein- und Zweipumpenbetätigung und hilft, Wasserschläge zu vermeiden.

Lesen Sie vor der Installation die folgenden Punkte sorgfältig durch

WARNHINWEIS: Bitte beachten Sie, dass eine falsche Installation zur Aufhebung des Garantieanspruchs führen kann.

3. HINWEISE FÜR DEN MONTEUR & HINWEISE FÜR DEN VERBRAUCHER

Hinweise für den Monteur:

Vergewissern Sie sich, dass das Produkt für die beabsichtigte Installation geeignet ist, befolgen Sie diese Installationsanleitung und stellen Sie sicher, dass alles rele­vante Personal die unten aufgeführten Punkte liest. Stellen Sie außerdem sicher, dass diese Bedienungsanleitung an den Endanwender übergeben wird. Der Hersteller
haftet nicht für Ansprüche, die aus einer falschen Installation, unbefugten Modifi kation oder Zweckentfremdung des Produkts entstehen.

Hinweise für den Verbraucher:

Lesen Sie die folgenden Anweisungen sorgfältig durch.

4. ANWENDUNG

Dieser Bausatz ist für den Einbau in Freizeit-Wasserfahrzeuge bestimmt, nur für den Süßwassereinsatz, und ausschließlich mit 12 V Gleichstrom oder 24 V Gleichstrom.

5. WARNHINWEISE

• Die hochleistungsfähige Frischwasseranlage wurde entwickelt, um Süßwasser in Freizeitbooten und persönlichen Wasserfahrzeugen zu liefern. Ihre Garantie kann

erlöschen, wenn das Produkt in anderen Anwendungen oder außerhalb der auf der Verpackung und der in der Produktliteratur angegebenen Normen verwendet wird.
Bei Verwendung für eine andere Anwendung liegt es in der Verantwortung des Anwenders, sicherzustellen, dass das Gerät für den vorgesehenen Einsatzzweck
geeignet ist und die Materialien mit den zu verwendenden Flüssigkeiten vollständig kompatibel sind.

• Bei allen Anwendungen ist es wichtig, dass bei Installation, Anwendung und Wartung ein System aus sicheren Arbeitspraktiken eingesetzt wird. Stellen Sie sicher, dass

vor der Installation die Stromversorgung abgestellt und das Wassersystem entleert wird.

16

• WARNUNG: Feuergefahr. Die Verkabelung muss den geltenden elektrischen Normen entsprechen und eine korrekt ausgelegte Sicherung oder einen Trennschalter

enthalten. Eine falsche Verkabelung kann zu einem Brand mit Verletzungs- oder Todesfolge führen. Beim Ausführen der Anschlüsse die Stromversorgung Aus.

• Vorgeschlagene Verkabelungsinformationen dienen nur als Leitlinie. Ausführliche Informationen fi nden Sie in den einschlägigen ISO-Normen und Vorschriften für

Schiff sanwendungen.

• Nicht direkt mit dem Rumpf verschrauben - MUSS auf einem Schott oder einer zusätzlichen Platine montiert werden.

• Am Einlass jeder Pumpe ist ein Whale®-Sieb angebracht, um zu verhindern, dass Schmutz/Ablagerungen in die Pumpe gelangen. Diese Siebe dürfen nicht entfernt

werden.
Wenden Sie sich an den Whale Support unter der Telefonnr.: [phone] oder per E-Mail an die Adresse [email protected] für eine spezifi sche Beratung
zu Ihrer Installation.

6. BAUTEILE

MENGE: 1 Vormontierter Rahmen

MENGE: 2 Frischwasserdruckpumpe

MENGE: 2 Whale® Sieb

MENGE: 1 2-Liter-Druckspeichertank

MENGE: 2 Externer Druckschalter

MENGE: 1 Vormontierte Sanitäranlagen

Primärpumpe

Primary pump

Einlasssiebe

Inlet Strainers

Primary pump electrical connections

2 Ltr Accumulator Tank

2-Liter-Druckspeichertank

Elektrische Anschlüsse der Primärpumpe

Elektrische Anschlüsse der Sekundärpumpe

Secondary pump electrical connections

3/4” (19mm) reinforced hose

3/4 Zoll (19mm) verstärkter
Schlauch

Externer Druckschalter,
Steuerung der Sekundärpumpe

3/4 Zoll (19mm) gerändeltes

3/4” (19mm) barb outlet

Anschlussstück am Auslass

External pressure switch,

controlling secondary pump

External pressure switch,

controlling primary pump

Externer Druckschalter,
Steuerung der Primärpumpe

Secondary pump

Sekundärpumpe

3/4 Zoll (19mm) gerändeltes

3/4” (19mm) barb inlet

Anschlussstück am Einlass

Abbildung 1a Produktkomponentenansicht 1 Abbildung 1b Produktkomponentenansicht 2

7. INSTALLATIONSANLEITUNG

Die Hochleistungsfähige Frischwasseranlage wurde für den Einsatz in Freizeitschiff en entwickelt, die typische Installation ist in Abbildung 2 dargestellt.

Elegance

Combo

Mischbatterie

Abspe-

rrven-

tilschaft

Ausdehnungsgefäß

Thermo­statische

Mischbatterie

Rückschlagventil

Wasser-

erwärmer

Twist Deck

Dusche

Schnellanschluss-

Krümmer

Wasser-

Elite

Wasserhahn

tank

Swan Neck

Küchenwasserhahn

Absperrventilschaft

19 mm (3/4”) Rohrleitungen

- Ein- und Auslass

Abbildung 2 Typische Installation im Schiff fahrtssystem (Abbildung nur zu Orientierungszwecken)

Die Gesamtabmessungen der hochleistungsfähigen Frischwasseranlage sind in Abbildung 3 dargestellt. Die hochleistungsfähige Frischwasseranlage verwendet ¾ Zoll
(19mm) gerändelte Anschlussstücke am Ein- und Auslass (Abbildung 5a, 5b und 5c). Der Auslass sollte an zentraler Stelle an das Frischwassersystem angeschlossen
werden.

Montageanleitung

Schritt 1 Stellen Sie die Anlage in einer trockenen Position mit ausreichender Belüftung und nicht mehr als 3 m (9ft) über dem Wassertank auf. Stellen Sie bei normalem

Gebrauch sicher, dass die Anlage nicht in Wasser getaucht werden kann.

Schritt 2 Stellen Sie sicher, dass die Anlage frei von Hindernissen montiert und für Wartungsarbeiten zugänglich ist.
Schritt 3 Verwenden Sie Edelstahlschrauben und Unterlegscheiben, um die Anlage an einer festen Oberfl äche zu befestigen. Vier Schrauben und Unterlegscheiben

können durch die Mitte der Standfüße eingesetzt werden (siehe Abb. 4a) oder 8 Schrauben und Unterlegscheiben wie in Abb. 4b dargestellt.
Verschrauben Sie die Anlage NICHT direkt mit dem Rumpf – sie MUSS auf einem Schott oder einer zusätzlichen Platine montiert werden.

17

407

407mm

310

310mm

x4

310

310mm

Abb. 4a

Abb. 4b

Abbildung 3 Gesamtabmessungen Abbildung 4a und 4b Befestigungsset

Installationsarbeiten

Befestigen Sie die Einlassleitung an der Einlassseite der Pumpen (Abbildung 5a). Vergewissern Sie sich durch einen Doppelklick des Drehmomentschlüssels, dass die
beiden Schnellverschlusskupplungen ordnungsgemäß angezogen sind. Befestigen Sie die Auslassleitung an der Auslassseite der Pumpen (Abbildung 5b). Vergewissern
Sie sich durch einen Doppelklick des Drehmomentschlüssels, dass die drei Schnellverschlusskupplungen ordnungsgemäß angezogen sind.

Abbildung 5a Einlassbefestigung Abbildung 5b Auslassbefestigung

Befestigen Sie die Rohrleitungen am ¾ Zoll (19mm) gerändelten Anschlussstück des Ein- und Auslasses mithilfe geeigneter Schlauchschellen. Ein- und Auslass sind in
Abbildung 5c dargestellt. Nicht übermäßig anziehen.

Auslas

Einlass

Abbildung 5c Anschluss von Rohrleitungen an das Frischwassersystem

Elektrische Verkabelung

Das Gerät muss von einem qualifi zierten Elektriker in Übereinstimmung mit den geltenden elektrischen Normen installiert werden.

WARNUNG: Feuergefahr. Die Verkabelung muss den geltenden elektrischen Normen entsprechen und eine korrekt ausgelegte Sicherung oder einen Trennschalter
enthalten. Eine falsche Verkabelung kann zu einem Brand mit Verletzungs- oder Todesfolge führen.

Beim Ausführen der Anschlüsse muss die Stromversorgung zuvor ausgeschaltet werden.
Die in Abbildung 6 vorgeschlagenen Schaltungsangaben dienen lediglich als Leitlinie. Vollständige Informationen sind den gültigen ISO-Vorschriften für Marineanwend­ungen und Kabelquerschnitte, Steckverbinder und Absicherungen zu entnehmen.

18

Trennschalter

Sicherung x 2

Batterie

Ein

Aus

Trennschalter

Ein

Aus

Roter Draht

Schwarzer Draht

Roter Draht

Sekundär­pumpe

Schwarzer Draht

Primärpumpe

Gebrauchsanweisung

Abbildung 6 Schaltbild

1) Stellen Sie sicher, dass die Installation der Anlage vor dem Gebrauch gründlich getestet wurde.

2) Stellen Sie nach dem Einbau in das Frischwassersystem sicher, dass der Wassertank voll ist und alle Auslässe geöff net sind.

3) Schließen Sie das Gerät an die Stromversorgung an und lassen Sie es laufen, um Luft aus dem System abzulassen.

4) Nachdem die Luft aus dem Frischwassersystem entfernt wurde, schließen Sie alle Auslässe.

Die Sekundärpumpe sollte zuerst ausschalten (bei 2,0 bar), gefolgt von der Primärpumpe (3,0 bar).

5) Überprüfen Sie die Ansaugung beider Pumpen (beide Siebe müssen mit Wasser gefüllt sein).

6) Überprüfen Sie den Start und Stopp beider Pumpen. Dies sollte durch das Öff nen und Schließen von Auslässen automatisch erfolgen.

7) Die Sekundärpumpe wird nur bei mehreren off enen Auslässen aktiviert.

8) Überprüfen Sie, ob Leckagen oder lose Verbindungen vorhanden sind.

8. WARTUNG

Die hochleistungsfähige Frischwasseranlage ist so konzipiert, dass sie nur minimale Wartung erfordert.
WARNUNG: Stellen Sie sicher, dass die Anlage von der Elektrik getrennt und das System vor der Wartung vollständig entleert ist.
Für eine optimale Leistung stellen Sie sicher, dass die Pumpen frei von Schmutz sind. Die Siebgewebe der Filter müssen regelmäßig entfernt und gereinigt werden.

Jährliche Kontrollen

- Die Sanitär- und Elektroinstallationen des Schiff es müssen mindestens einmal jährlich auf Dichtheit und Verstopfung überprüft werden.

- Überprüfen Sie den Druck des Speichertanks jährlich, wie in Abbildung 7 dargestellt. Verwenden Sie bei Bedarf eine Hand- oder Fußpumpe, um den Druck zu

erhöhen.

* Nach der
Entleerung

Abbildung 7 Ventilposition für die jährliche Inspektion

9. FEHLERBEHEBUNG

Problem Mögliche Ursache Potenzielle Lösung

Pumpe wird nicht mit Strom versorgt Stromversorgung prüfen. Leitungen prüfen und Anschlüsse reinigen.

Primär- und/oder Sekundär-

pumpe läuft nicht

Sicherung ist durchgebrannt Sicherung ersetzen.

Pumpe ist defekt Pumpe ersetzen.

Druckschalter ist defekt

Überprüfen Sie die Funktion und bei Fehlern ersetzen (AK1314 für Nieder­druckschalter und AK1315 für Hochdruckschalter).

Überprüfen Sie, ob der Wassertank nicht leer ist. Überprüfen Sie, ob die

Die Pumpe(n) läuft(laufen),

aber es kommt kein Wasser

Die Pumpe(n) läuft/laufen,

schaltet(n) sich aber nicht

aus

Es gelangt kein Wasser zur Pumpe/ Verstopfung in
der Rohrleitung

Zu geringer Druck des Entlüftungsventils

Wasseraustritt an der Auslassseite der Pumpe

Wasseraustritt an der Auslassseite der Pumpe

Es gelangt zu wenig Wasser zur Pumpe Überprüfen Sie den Wasserfüllstand.

Siebe nicht verstopft sind. Überprüfen Sie, ob sich alle Verbindungen vom
Tank bis zum Einlass des Systems in ordnungsgemäßem Zustand befi nden ­Luftleckagen verhindern ein Ansaugen.

Überprüfen Sie, ob der Wasserzulaufpegel und die Druckentlastungseinstel­lungen für das System geeignet sind.

Überprüfen Sie die Rohrleitungen/Armaturen auf Dichtheit und Reparatur.
Überprüfen Sie, ob die Systemablassschrauben geschlossen sind.

Überprüfen Sie die Rohrleitungen/Armaturen auf Dichtheit und Reparatur.
Überprüfen Sie, ob die Systemablassschrauben geschlossen sind.

19

Problem Mögliche Ursache Potenzielle Lösung

Pumpenzyklen periodisch ein- und
ausschalten, wenn alle Hähne
geschlossen sind

Wasseraustritt an der Auslassseite
der Pumpe

Überprüfen Sie die Rohrleitungen/Armaturen auf Dichtheit und Reparatur.
Überprüfen Sie, ob die Systemablassschrauben geschlossen sind. Zu geringer
Systemdruck des Entlüftungsventils.

Die Pumpen saugen Luft an Beziehen Sie sich auf den Punkt „Es gelangt kein Wasser zur Pumpe“ (oben).

Hohes Betriebsgeräusch

Geräusche durch Vibrationen

Stellen Sie sicher, dass das System auf einer festen Oberfl äche montiert ist.
Stellen Sie sicher, dass der Rahmen nicht mit harten Oberfl ächen in Berührung
kommt. Entfernt von störenden Oberfl ächen. Stellen Sie sicher, dass die
Rohrleitungen sicher abgestützt sind.

Überprüfen Sie die Stromversorgung der Pumpen, indem Sie den richtigen

Stromversorgung der Pumpen

Drahtquerschnitt gemäß den geltenden Normen verwenden, um die volle
Spannung an den Pumpen zu erreichen.
Überprüfen Sie, ob die Batterie nicht entladen ist.

Geringer Druchfl uss

Rohrleitungen/Verbindungen werden
durch zu fest angezogene Schlauch­schellen zerquetscht.

Pumpen zu weit vom Wassertank
entfernt

Wasseraustritt an der Auslassseite
der Pumpen

Pumpensieb verstopft

Ersetzen Sie beschädigte Verbindungen. Achten Sie darauf, dass keine Knicke
oder enge Bögen in den Rohrleitungen entstehen.

Die Pumpe wird am besten neben dem Wassertank platziert.

Überprüfen Sie die Rohrleitungen/Armaturen auf Dichtheit und Reparatur.
Überprüfen Sie, ob die Systemablassschrauben geschlossen sind.

Togliere il coperchio trasparente, sciacquare e sostituire il corpo principale del
fi ltro (conservare la maglia del fi ltro sul coperchio).

Überprüfen Sie die Stromversorgung und den elektrischen Anschluss an die
Pumpe.

Eine Pumpe funktioniert nicht

Überprüfen Sie, ob der Druckschalter funktioniert. Ersetzen Sie die Pumpe
(AK2415: 12 l, 12 V DC; AK2425: 12 l, 24V DC; AK3615: 18 l, 12 V DC;
AK3625: 18 l, 24 V DC) oder Druckschalter (AK1314 für Niederdruckschalter
und AK1315 für Hochdruckschalter).

Der Durchfl uss ist nicht gleichmäßig

Der Druck des Speichertanks ist
niedrig

Überprüfen Sie den Druck im Tank mit Hilfe des Ventils und eines Manometers.
Bei Bedarf den Druck auf 2,2 bar erhöhen.

10. EINWINTERUNG

Wenn zugelassen wird, dass Wasser in der Anlage gefriert, kann dies zu schweren Schäden am Leitungssystem und der Pumpe führen. Fehler dieser Art haben ein
Erlöschen der Garantie zur Folge. Um solche Schäden zu vermeiden, muss das Wasser komplett aus der Wasseranlage abgelassen werden.

- Entleeren Sie den Tank entweder mit den Pumpen oder über ein Ablassventil.

- Öff nen Sie alle Wasserhähne (einschließlich des Ablassventils) und lassen Sie die Pumpe das Wasser vollständig aus dem System pumpen.

- Denken Sie daran, alle Wasserhähne einschließlich der Duschen off en zu lassen (mit Ausnahme der Whale Twist® Deck Dusche, die geschlossen bleiben muss), um
Schäden zu vermeiden.

11. KUNDENDIENSTINFORMATIONEN

Bei Fragen zu Installation oder Wartungshinweisen wenden Sie sich bitte an den Whale® Kundendienst:

Tel.: [phone] E-Mail: [email protected] www.whalepumps.com

12. EU-KONFORMITÄTSERKLÄRUNG

Wir erklären hiermit in alleiniger Verantwortung, dass die geschlossenen Geräte den Bestimmungen der folgenden EG-Richtlinien entsprechen. Richtlinie 2014/30/EU
zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit.
CE-Kennzeichnung angebracht: April 2017
Grundlage, auf der die Konformität erklärt wird - Die oben genannten Geräte entsprechen den Schutzanforderungen der EMV-Richtlinie.

Angewandte Normen
2013/53/EU Richtlinie über Sportboote und Wassermotorräder
ISO 10133:2012 Kleinspannung, Gleichstrom
EN55014-1:2006 EMV-Strahlung
EN55014-2:1997+A2:2008 EMV-Festigkeit
EN28846:1993 Zündschutz
ABYC-H23 Montage einer Trinkwasseranlage

Richard Bovill
Technischer Direktor

13. GARANTIE

Dieses Whale® Produkt hat eine Garantie von 3 Jahren. Einzelheiten zu unserer beschränkten Garantie entnehmen Sie bitte dem beigefügten Dokument.

© Copyright Whale 2019 – Alle Rechte vorbehalten. Diese Erklärung darf ohne Genehmigung weder ganz noch teilweise vervielfältigt werden. Whale® ist ein
eingetragenes Warenzeichen von Munster Simms Engineering Ltd, in Bangor, Nordirland. Das Unternehmen handelt auch unter dem Namen Whale®. Whale verfolgt
eine Politik der ständigen Verbesserung und wir behalten uns das Recht vor, Spezifi kationen ohne vorherige Benachrichtigung zu ändern. Abbildungen dienen nur zur
Orientierung. Weder die Richtigkeit noch die Vollständigkeit der in dieser oder einer Produktliteratur enthaltenen Informationen werden vom Unternehmen garantiert und
können nach eigenem Ermessen geändert werden.

Munster Simms Engineering Ltd.
2 Enterprise Road, Bangor, Co. Down, Irlanda del Nord BT19 7TA
Tel: [phone] Email: [email protected] www.whalepumps.com

20

ES

Kit de agua dulce de alta capacidad

INSTRUCCIONES DE USO E INSTALACIÓN

Gracias por comprar este producto Whale®. Durante más de 60 años, Whale ha liderado el diseño y la fabricación de sistemas de gestión de agua dulce, sentina y
desechos, que incluyen: plomería, grifos, duchas y bombas para aplicaciones de bajo voltaje. La compañía y sus productos han desarrollado una reputación de calidad,
fi abilidad e innovación respaldada por un excelente servicio de atención al cliente.

Para obtener información sobre nuestra gama de productos completa, visite: www.whalepumps.com

CONTENIDO

1. Especifi caciones

2. Principios de operación

3. Información para el montador & para el usuario

4. Utilización

5. Advertencias

6. Lista de piezas

7. Instrucciones de instalación

8. Mantenimiento

9. Solución de problemas

10. Acondicionamiento

11. Datos del servicio de asistencia

12. Declaración de conformidad de la UE

13. Garantía

1. ESPECIFICACIONES

Modelo Kit de agua dulce de alta capacidad

Códigos del producto UF2415B UF2425B UF3615B UF3625B

Tamaño del tanque acumulador 2 l (0,53 galones EE. UU.)

Caudal abierto (por minuto) 24 l (6,3 galones EE. UU.) 32 l (8,4 galones EE. UU.)

Voltaje 12 V d.c. 24 V d.c. 12 V d.c. 24 V d.c.

Valor nominal recomendado del fusible automotriz 10 A 5 A 12 A 8 A

Presión de desconexión Bomba 1: 3,0 bar (45 psi); Bomba 2: 2,0 bar (30 psi)

Presión de conexión Bomba 1: 2,0 bar (30 psi); Bomba 2: 1,4 bar (20 psi)

Peso 8,7 kg (19 lbs) 9,8 kg (22 lbs)

Presión de precarga de fábrica 2,2 bar (32 psi)

Tamaño de entrada y salida Racor estriado ¾” (19 mm)

Materiales en contacto con líquido Polipropileno con fi bra de vidrio, Santoprene®, Nitrile®, butilo, acero inoxidable, latón

Salidas máximas hasta 6 hasta 8

Elevación máxima 3 m (10 pies)

2. PRINCIPIOS DE OPERACIÓN

El kit de agua dulce de alta capacidad de Whale ha sido diseñado para proporcionar agua dulce en barcos de recreo con un máximo de 8 salidas de agua a bordo. El
sistema consta de dos bombas de presión automáticas, controladas de forma independiente por dos interruptores de presión externa. Una bomba principal proporciona
un fl ujo fl uido y constante al activarse. Cuando se necesite un caudal mayor, la bomba secundaria se activará automáticamente para proporcionar capacidad adicional
y se apagará cuando ya no se necesite. El tanque acumulador presurizado de 2 litros asegura una transición fl uida entre la activación de bomba individual y doble,
además de ayudar a evitar golpes de ariete.

Lea la siguiente información con atención antes de la instalación.

ADVERTENCIA: tenga en cuenta que una instalación incorrecta puede invalidar la garantía

.

3. INFORMACIÓN PARA EL MONTADOR & PARA EL USUARIO

Información para el montador:

Verifi que que el producto sea adecuado para el uso previsto, siga estas instrucciones de instalación y asegúrese de que todo el personal implicado lea las instrucciones
indicadas a continuación. Asegúrese también de que estas instrucciones de operación se entreguen al usuario fi nal. El fabricante no se hace responsable de las
reclamaciones derivadas de una instalación incorrecta, una modifi cación no autorizada o un uso indebido del producto.

Información para el usuario:

Lea atentamente las siguientes instrucciones.

4. USO PREVISTO

Este kit ha sido diseñado para instalarse en barcos de recreo, solo para uso de agua dulce y solo con suministro eléctrico de 12 V d.c. o 24 V d.c.

FIGURAS

Fig. 1A Componentes del producto vista 1
Fig. 1B Componentes del producto vista 2
Fig. 2 Instalación típica en sistema marino
Fig. 3 Dimensiones totales
Fig. 4 Kit de seguridad
Fig. 5A Acoplamiento de entrada
Fig. 5B Acoplamiento de salida
Fig. 5C Acoplamiento de plomería del sistema de agua dulce
Fig. 6 Diagrama de cableado
Fig. 7 Ubicación de válvulas para la revisión anual

UF2415B / UF2425B / UF3615B / UF3625B

5. ADVERTENCIAS

• El Kit de agua dulce de alta capacidad ha sido diseñado para proporcionar agua dulce en barcos de recreo y embarcaciones individuales. Su garantía puede quedar
invalidada si el producto se utiliza en otras aplicaciones o fuera del ámbito de las normas indicadas en el embalaje y la documentación del producto. Si se utiliza para
una aplicación diferente, será responsabilidad del usuario asegurar que la unidad sea adecuada para el uso planteado y que los materiales sean totalmente
compatibles con los líquidos que se vayan a utilizar.

• En todas las aplicaciones es importante adoptar un sistema de práctica de trabajo seguro en la instalación, el uso y el mantenimiento. Asegúrese de que el
suministro eléctrico esté apagado y que el sistema de agua esté drenado antes de la instalación.

21

• ADVERTENCIA: Peligro de incendio. El cableado debe cumplir con las normas eléctricas aplicables e incluir un fusible o disyuntor de valor nominal adecuado. El

cableado incorrecto puede provocar un incendio con riesgo de lesiones o muerte. Desconecte la alimentación mientras realiza las conexiones.

• La información de cableado sugerida es solo a modo de guía. Para obtener la información completa, consulte las correspondientes normas ISO y los reglamentos para

aplicaciones marinas.

• No atornillar directamente en el casco, DEBE montarse sobre un mamparo o tablero adicional.

• Hay montado un fi ltro Whale® en la entrada de cada bomba para evitar que la suciedad/los residuos entren en la bomba. Estos fi ltros no deben retirarse.

Póngase en contacto con el servicio de asistencia de Whale llamando al: [phone] o escribiendo a [email protected] para obtener asesoramiento
específi co sobre su instalación.

6. PIEZAS

CANT.: 1 Bastidor premontado

CANT.: 2 Bomba de presión de agua dulce

CANT.: 2 Filtro Whale®

CANT.: 1 Tanque acumulador 2 l

CANT.: 2 Interruptor de presión externa

CANT.: 1 Plomería premontada

Bomba principal

Primary pump

Filtros de

Inlet Strainers

entrada

Primary pump electrical connections

2 Ltr Accumulator Tank

Tanque acumulador 2

Conexiones eléctricas de bomba principal

Conexiones eléctricas de bomba secundaria

Secondary pump electrical connections

Racor estriado salida 3/4”

3/4” (19mm) barb outlet

(19 mm)

3/4” (19mm) reinforced hose

Manguera reforzada 3/4”
(19 mm)

Interruptor de presión externa,

External pressure switch,

controla bomba secundaria

controlling secondary pump

External pressure switch,

Interruptor de presión

controlling primary pump

externa, controla la bomba
principal

Secondary pump

Bomba secundaria

Racor estriado entrada 3/4”

3/4” (19mm) barb inlet

(19 mm)

Figura 1a – Componentes del producto vista 1 Figura 1b – Componentes del producto vista 2

7. INSTRUCCIONES DE INSTALACIÓN

El kit de agua dulce de alta capacidad ha sido diseñado para el uso de agua dulce en barcos de recreo, la instalación típica se muestra en la Figura 2.

varilla

Mezclador

Elegance

Combo

de cierre
de varilla

Válvula

Mezclador

termoestático

Válvula

retenedora

Depósito de

expansión

Calen-

tador

de

agua

Ducha de

cubierta

Twist

conexión rápida

Codo de

Grifo Elite

Tanque
de agua

Grifo de galera

Swan Neck

Válvula de cierre de

Tuberías de 19

mm (3/4”) –

Entrada y salida

Figura 2 Instalación típica en sistema marino (ilustración solo a modo de guía)

Las dimensiones totales del kit de agua dulce de alta capacidad se muestran en la Figura 3. El kit de agua dulce de alta capacidad utiliza conexiones con racores
estriados de ¾” (19 mm) en la entrada y la salida (Figuras 5a, 5b y 5c). La salida debe estar conectada al sistema de agua dulce en una ubicación central.

Instrucciones de montaje

Paso 1 Ubicar en una posición seca con la ventilación adecuada y a no más de 3 m (9 pies) por encima del tanque de agua. En el uso normal, asegúrese de que el kit

no pueda sumergirse en agua.

Paso 2 Asegúrese de que el kit se monte sin obstáculos y que sea accesible para el mantenimiento.
Paso 3 Utilice tornillos y arandelas de acero inoxidable para fi jar el kit en una superfi cie sólida. Se pueden utilizar cuatro tornillos y arandelas a través del centro de los

pies (véase la Fig. 4a) u 8 tornillos y arandelas como se muestra en la Fig. 4b.
NO atornillar directamente en el casco, DEBE montarse sobre un mamparo o tablero adicional.

22

.

407

407mm

310mm

310

x4

310

310mm

Figura 4a

Figura 4b

Figura 3 Dimensiones totales Figura 4a y 4b Kit de seguridad

Plomería

Coloque las tuberías de entrada en el lado de entrada de las bombas (Figura 5a). Asegure el doble clic en los dos accesorios de conexión rápida. Coloque las tuberías
de salida en el lado de salida de las bombas (Figura 5b). Asegure el doble clic en los tres accesorios de conexión rápida.

Figura 5a Acoplamiento de entrada Figura 5b Acoplamiento de salida

Fije las tuberías en los racores estriados de entrada y salida de ¾” (19 mm) con las abrazaderas de manguera adecuadas. La entrada y la salida se muestran en la
Figura 5c. No apretar en exceso.

Salida

Entrada

Figura 5c Acoplamiento de plomería del sistema de agua dulce

Cableado eléctrico

La unidad debe ser instalada por un electricista cualifi cado conforme a las normas de electricidad aplicables.

ADVERTENCIA: peligro de incendio. El cableado debe cumplir con las normas eléctricas aplicables e incluir un fusible o disyuntor de valor nominal adecuado. El
cableado incorrecto puede provocar un incendio con riesgo de lesiones o muerte.

Desconecte la alimentación antes de realizar las conexiones.
La información de cableado que se muestra en la Figura 6 se ofrece solo a modo de guía. Para obtener una información completa, consulte las correspondientes
normas ISO para aplicaciones marinas y calibre de cable, conectores y protección por fusible.

23

Interruptor

seccionador

2 x fusibles

Battería

Conectado

Desconectado

Interruptor

seccionador

Conectado

Desconectado

Cable rojo

Cable negro

Cable rojo

Bomba
secundaria

Cable negro

Bomba
principal

Figura 6 Diagrama de cableado

Instrucciones de uso

1) Asegúrese de que la instalación del kit se compruebe exhaustivamente antes del uso.

2) Una vez que esté instalado el sistema de agua dulce, asegúrese de que el tanque de agua esté lleno y abra todas las salidas.

3) Conecte la alimentación del kit y déjelo funcionar para eliminar el aire del sistema.

4) Una vez que el aire se haya eliminado del sistema de agua dulce, cierre todas las salidas.

La bomba secundaria debe apagarse primero (a 2,0 bar), seguida de la bomba principal (3,0 bar).

5) Compruebe el cebado de las dos bombas (los dos fi ltros deben estar llenos de agua).

6) Compruebe el arranque y la parada de las dos bombas. Estas operaciones deberían ser automáticas al abrir y cerrar las salidas.

7) La bomba secundaria solo se activará con diversas salidas abiertas.

8) Compruebe que no haya fugas ni conexiones sueltas.

8. MANTENIMIENTO

El kit de agua dulce de alta capacidad ha sido diseñado para que solo necesite un mantenimiento mínimo.
ADVERTENCIA: asegúrese de que el kit esté desconectado de la alimentación eléctrica y que el sistema esté totalmente drenado antes de realizar el mantenimiento.
Para lograr un rendimiento óptimo, asegúrese de que las bombas estén limpias de residuos. Las mallas de fi ltro deben retirarse y limpiarse regularmente.

Revisiones anuales

- Las tuberías y los sistemas eléctricos del barco deben revisarse al menos una vez al año para detectar fugas y obstrucciones.

- Compruebe la presión del tanque acumulador una vez al año, como se muestra en la Figura 7. Utilice la bomba manual o de pedal para aumentar la presión en caso

necesario.

* Cuando está

Figura 7 Ubicación de válvulas para la revisión anual

9. SOLUCIÓN DE PROBLEMAS

Problema Posible Causa Posible solución

No hay alimentación para bombear Comprobar el suministro eléctrico. Comprobar cables y limpiar conexiones.

Ha saltado el fusible Sustituir el fusible.

La bomba principal y/o

secundaria no funciona

La bomba es defectuosa Sustituir la bomba.

Comprobar el funcionamiento y sustituir en caso de que sea defectuoso

El interruptor de presión es defectuoso

(AK1314 para interruptor de baja presión y AK1315 para interruptor de alta
presión).

Comprobar que el tanque de agua no esté vacío. Comprobar que los fi ltros
no estén bloqueados. Comprobar que todas las conexiones del tanque a la
entrada del kit son seguras, las fugas de aire impiden el cebado.

Comprobar que el nivel de suministro de agua y los ajustes de descarga de
presión sean adecuados para el sistema.

Comprobar que las tuberías/accesorios no tengan fugas y reparar.
Comprobar que los tapones de drenaje del sistema estén cerrados.

Comprobar que las tuberías/accesorios no tengan fugas y reparar.
Comprobar que los tapones de drenaje del sistema estén cerrados.

24

La bomba o bombas

funcionan pero no hay agua

La bomba o bombas

funcionan pero no se apagan

Non arriva acqua alla pompa / intasamento nelle
tubazioni

Valvola di sfi ato della pressione troppo bassa

Perdita d’acqua sul lato d’uscita della pompa

Perdita d’acqua sul lato d’uscita della pompa

L’acqua che arriva alla pompa è insuffi ciente Comprobar los niveles de suministro de agua.

Problema Posible Causa Posible Solución

La bomba realiza ciclos de encendido y
apagado periódicamente con todos los
grifos apagados

Fugas de agua en el lado de salida
de la bomba

Comprobar que las tuberías/accesorios no tengan fugas y reparar. Comprobar
que los tapones de drenaje del sistema estén cerrados. Válvula de descarga de
presión del sistema demasiado baja.

Las bombas expulsan aire Véase «El agua no llega a la bomba» (arriba).

Funcionamiento ruidoso

Ruido creado por vibración

Comprobar que el kit esté fi jado a una superfi cie sólida Comprobar que el
bastidor no esté en contacto con superfi cies duras. Ubicado lejos de superfi cies
que interfi eran. Comprobar que las tuberías estén bien sujetadas.

Comprobar que el suministro eléctrico a las bombas utilice el calibre correcto

Suministro eléctrico a las bombas

de cable de acuerdo con las normas pertinentes para producir una tensión total
en las bombas.
Comprobar que la batería no esté descargada.

Flujo bajo

Tuberías/conexiones rotas debido al
exceso de apriete de las abrazaderas
de manguera

Bombas demasiado lejos del tanque
de agua

Fugas de agua en el lado de salida
de las bombas

Filtro de bomba obstruido

Sustituir las conexiones dañadas Asegurar que no haya vueltas ni curvas
cerradas en las tuberías.

La mejor ubicación para la bomba es al lado del tanque de agua.

Comprobar que las tuberías/accesorios no tengan fugas y reparar. Comprobar
que los tapones de drenaje del sistema estén cerrados.

Retirar la tapa transparente, lavar y volver a colocar en el cuerpo de fi ltro
principal (mantener la malla del fi ltro en la tapa).

Comprobar el suministro eléctrico y la conexión eléctrica a la bomba.
Comprobar que el interruptor de presión funcione. Sustituir la bomba (AK2415:

Una bomba no funciona

12 l, 12 V d.c.; AK2425: 12 l, 24 V d.c.; AK3615: 18 l, 12 V d.c.; AK3625: 18 l,
24 V d.c.) o interruptor de presión (AK1314 para interruptor de baja presión y
AK1315 para interruptor de alta presión).

El fl ujo no es fl uido Presión del tanque acumulador baja

Comprobar la presión del tanque utilizando la válvula y un manómetro. En caso
necesario, infl ar a 2,2 bar.

10. ACONDICIONAMIENTO

Dejar que el agua se congele en el sistema puede causar daños graves en las tuberías y en la bomba. Fallos de este tipo invalidarán la garantía. La mejor manera de
evitar estos daños es drenar completamente el sistema de agua.

- Drene el tanque utilizando las bombas o la válvula de drenaje.

- Abra todos los grifos (incluida la válvula de drenaje) y permita que las bombas purguen todo el agua del sistema.

- Recuerde que debe dejar abiertos todos los grifos, incluidas las duchas (a excepción de la ducha de cubierta Twist® de Whale, que debe permanecer cerrada) para

evitar cualquier daño.

11. DATOS DEL SERVICIO DE ASISTENCIA

Para obtener asesoramiento sobre la instalación o el servicio, póngase en contacto con el servicio de atención al cliente de Whale:
Tel.: [phone] Correo electrónico: [email protected] www.whalepumps.com

12. DECLARACIÓN DE CONFORMIDAD DE LA UE

Declaramos, bajo nuestra responsabilidad, que el equipo incluido cumple las disposiciones de las siguientes directivas europeas.

Directiva sobre compatibilidad electromagnética 2014/30/UE relativa a la aproximación de las legislaciones de los Estados Miembros sobre compatibilidad electromag­nética.
Marcado CE: abril de 2017
Base sobre la que se declara la conformidad: el equipo anterior cumple con los requisitos de protección de la Directiva CEM.

Normas aplicadas
2013/53/EU Directiva de embarcaciones de recreo
ISO 10133:2012 Instalación de corriente continua (DC) de muy baja tensión
EN55014-1:2006 Emisiones CEM
EN55014-2:1997+A2:2008 Inmunidad CEM
EN28846:1993 Protección contra ignición
ABYC-H23 Instalación de agua potable

Richard Bovill
Director de ingeniería

13. GARANTÍA

Este producto Whale® está cubierto por una garantía de 3 años. Consulte el documento adjunto para obtener detalles de nuestra declaración de garantía limitada.

©Copyright Whale 2019 – Todos los derechos reservados. Queda prohibida la reproducción total o parcial sin permiso. WHALE® es una marca registrada de Munster
Simms Engineering Limited, Bangor, Irlanda del Norte comerciada como Whale. La política de Whale está en continua mejora, por lo que nos reservamos el derecho
a modifi car las especifi caciones sin previo aviso. Las ilustraciones únicamente son orientativas. La compañía no garantiza la precisión ni la totalidad de la información
recogida en esta o en cualquier otra documentación del producto y está sujeta a cambios a su discreción.

Munster Simms Engineering Ltd.
2 Enterprise Road, Bangor, Co. Down, Irlanda del Norte BT19 7TA
Tel.: [phone] Correo electrónico: [email protected] www.whalepumps.com

25

SE

Högkapacitetssats för sötvatten

INSTALLATIONS- & ANVÄNDARANVISNINGAR

Tack för att du har köpt denna Whale®-produkt. I över 60 år har Whale visat vägen vad gäller design och tillverkning av sötvatten-, slagvatten- och avloppssystem,
innefattande: rörsystem, kranar, duschar och pumpar för användning med lågspänningsnät. Företaget och dess produkter har byggt upp ett rykte om kvalitet,
tillförlitlighet och innovation som backas upp av en utmärkt kundservice.

För information om hela vårt produktsortiment, gå till: www.whalepumps.com

INNEHÅLL

1. Specifi kation

2. Principer för drift

3. För installatören & f

4. Användningsområde

5. Varningar

6. Komponentlista

7. Installationsanvisningar

8. Underhåll

9. Felsökning

10. Vinterrustning

11. Information om service och support

12. EU-försäkran om överensstämmelse

13. Garanti

1. SPECIFIKATION

Modell Högkapacitetssats för sötvatten

Produktkoder UF2415B UF2425B UF3615B UF3625B

Storlek på ackumulatortank 2 l (0,53 US gal)

Öppen fl ödeshastighet (per minut) 24 l (6,3 US gal) 32 l (8,4 US gal)

Spänning 12 V DC 24 V DC 12 V DC 24 V DC

Rekommenderad säkringsstorlek (per pump) 10 A 5 A 12 A 8 A

Frånkopplingstryck Pump 1: 3,0 bar (45 psi); Pump 2: 2,0 bar (30 psi)

Inkopplingstryck Pump 1: 2,0 bar (30 psi); Pump 2: 1,4 bar (20 psi)

Vikt 8,7 kg (19 lbs) 9,8 kg (22 lbs)

Fabriksinställt tryck före laddning 2,2 bar (32 psi)

Storlek på inlopp och utlopp ¾” slangkoppling (19 mm)

Material i kontakt med vätska Glasfylld polypropen, Santoprene®, Nitrile®, butyl, rostfritt stål, mässing

Maximalt antal utlopp upp till 6 upp till 8

Maximal lyfthöjd 3 m (10 ft)

ör användaren

FIGURER

Fig. 1A Produktkomponenter översikt 1
Fig. 1B Produktkomponenter översikt 2
Fig. 2 Typisk installation i marint system
Fig. 3 Totalmått
Fig. 4 Förankringssats
Fig. 5A Fastsättning vid inlopp
Fig. 5B Fastsättning vid utlopp
Fig. 5C Fastsättning av sötvattensystemets rörsystem
Fig. 6 Kopplingsschema
Fig. 7 Placering av ventil för årlig kontroll

UF2415B / UF2425B / UF3615B / UF3625B

2. PRINCIPER FÖR DRIFT

Whales högkapacitetssats för sötvatten har utformats för att tillhandahålla sötvatten till fritidsbåtar med upp till 8 vattenutlopp ombord. Systemet består av två
automatiska tryckpumpar som styrs självständigt av två externa tryckströmbrytare. En primär pump tillhandahåller ett jämnt och kontinuerligt fl öde när den aktiveras. När
ett högre fl öde krävs kommer den sekundära pumpen att aktiveras automatiskt för att ge extra hög kapacitet och stängas av när den inte behövs längre. Den trycksatta
ackumulatortanken på 2 liter säkerställer en jämn övergång mellan aktiveringen av ena pumpen eller båda pumparna och hjälper till att förhindra tryckslag.

Läs följande noggrant före installation.

VARNING: Observera att felaktig installation kan göra så att garantin blir ogiltig.

3. FÖR INSTALLATÖREN & FÖR ANVÄNDAREN

För installatören:

Kontrollera att produkten är lämplig för det avsedda användningsområdet, följ dessa installationsanvisningar och se till att all behörig personal läser punkterna som
räknas upp nedan. Se även till att denna bruksanvisning överlämnas till slutanvändaren. Tillverkaren kan inte hållas ansvarig för skadeståndskrav som beror på felaktig
installation, oauktoriserad ändring eller felaktig användning av produkten.

För användaren:

Läs följande instruktioner noggrant.

4. ANVÄNDNINGSOMRÅDE

Denna sats har utformats för installation i fritidsbåtar, endast för användning med sötvatten och med ett nätaggregat på 12 V DC eller 24 V DC.

5. VARNINGAR

• Högkapacitetssatsen för sötvatten har utformats för att tillhandahålla sötvatten till fritidsbåtar och vattenskotrar. Din garanti kan bli ogiltig om produkten används för

andra typer av användning eller utanför tillämpningsområdet för de standarder som anges på förpackningen och i produktlitteraturen. Om den används för andra typer

av användning ansvarar användaren för att säkerställa att enheten är lämplig för den avsedda användningen och att materialen är fullt kompatibla med de vätskor som

ska användas.

• Vid alla typer av användning är det viktigt att ett system för säker arbetspraxis tillämpas vid installation, användning och underhåll. Se till att elnätet är avstängt och att

vattensystemet är tömt före installationen.

26

• VARNING: Brandrisk. Ledningsdragningen måste överensstämma med gällande elektriska standarder och omfatta en säkring eller strömbrytare av rätt storlek. Felaktig

ledningsdragning kan orsaka brand som leder till personskada eller dödsfall. Stäng av strömmen när du gör anslutningarna.

• Föreslagen information om ledningsdragning är endast vägledande. För fullständig information, se relevanta ISO-standarder och föreskrifter för marin användning.

• Skruva inte fast satsen direkt på skrovet – den MÅSTE monteras på ett skott eller en kompletterande bräda.

• En sugsil från Whale® har kopplats fast vid inloppet på varje pump för att förhindra att smuts/skräp kommer in i pumpen. De får inte tas bort.

Kontakta Whales support Tel: [phone] eller e-postadress [email protected] för specifi ka råd om din installation.

6. KOMPONENTER

ANT: 1 Förmonterad ram

ANT: 2 Tryckpump för sötvatten

ANT: 2 Whale® sugsil

ANT: 1 2 l ackumulatortank

ANT: 2 Extern tryckströmbrytare

ANT: 1 Förmonterat rörsystem

Primär pump

Primary pump

Inloppssilar

Inlet Strainers

Primary pump electrical connections

2 Ltr Accumulator Tank

2 l ackumulatortank

Primär pump elektriska anslutningar

Sekundär pump elektriska anslutningar

Secondary pump electrical connections

3/4” (19 mm) slangkoppling

3/4” (19mm) barb outlet

utlopp

3/4” (19mm) reinforced hose

3/4” (19 mm) armerad slang

Extern tryckströmbrytare som

External pressure switch,

controlling secondary pump

kontrollerar den sekundära
pumpen

External pressure switch,

Extern tryckströmbrytare

controlling primary pump

som kontrollerar den
primära pumpen

Secondary pump

Sekundär pump

3/4” (19 mm) slangkoppling

3/4” (19mm) barb inlet

inlopp

Figur 1a Produktkomponenter översikt 1 Figur 1b Produktkomponenter översikt 2

7. INSTALLATIONSANVISNINGAR

Den här högkapacitetssatsen för sötvatten är avsedd för användning med sötvatten i fritidsbåtar, typisk installation visas i fi gur 2.

ingsventil

Blandare

“Elegance

Combo”

avstängn­ingsventil

Skaft

Termostat-

blandare

Backventil

Expansionskärl

Vat-

tenvär-

mare

Däckdusch

“Twist”

Knärör med

snabbkoppling

Kran “Elite”

Vatten-

tank

Kökskran

“Swan Neck”

Skaft avstängn-

19 mm (3/4”)

rör – Inlopp och

utlopp

Figur 2 Typisk installation i marint system (illustrationen är endast vägledande)

Totalmåtten för högkapacitetssatsen för sötvatten visas i fi gur 3. Högkapacitetssatsen för sötvatten använder ¾” (19 mm) slangkopplingar vid inlopp och utlopp (Figur 5a,
5b och 5c). Utloppet bör anslutas till sötvattensystemet vid en central punkt.

Monteringsanvisningar

Steg 1 Placera satsen på en torr plats med lämplig ventilation och inte mer än 3 m (9 ft) ovanför vattentanken. Vid normal användning, se till att satsen inte kan dränkas

i vatten.

Steg 2 Se till att satsen monteras hinderfritt och att den går att komma åt för underhåll.
Steg 3 Använd skruvar och brickor i rostfritt stål för att förankra satsen i en fast yta. Fyra skruvar och brickor kan användas genom stödbenens mitthål (se Fig. 4a) eller 8

skruvar och brickor såsom visas i Fig 4b.
Skruva INTE fast satsen direkt på skrovet – den MÅSTE monteras på ett skott eller en kompletterande bräda.

27

407

407mm

310mm

310

x4

310

310mm

Fig. 4a

Fig. 4b

Figur 3 Totalmått Figur 4a och 4b förankringssats

Rörläggning

Sätt fast inloppsrören på pumparnas inloppssida (Figur 5a). Se till att satsen dubbelklickar in i de 2 snabbkopplingarna. Sätt fast utsloppsrören på pumparnas
utloppssida (Figur 5b). Se till att satsen dubbelklickar in i de 3 snabbkopplingarna.

Figur 5a Fastsättning vid inlopp Figur 5b Fastsättning vid utlopp

Sätt fast rören på ¾” (19 mm) slangkopplingen vid inlopp och utlopp genom att använda lämpliga slangklämmor. Inlopp och utlopp visas i Figur 5c. Dra inte åt för hårt.

Utlopp

Inlop

Figur 5c Fastsättning av sötvattensystemets rörsystem

Elektrisk ledningsdragning

Enheten måste installeras av en kvalifi cerad elektriker i enlighet med tillämpliga elektriska standarder.

VARNING: Brandrisk. Ledningsdragningen måste överensstämma med gällande elektriska standarder och omfatta en säkring eller strömbrytare av rätt storlek. Felaktig
ledningsdragning kan orsaka brand som leder till personskada eller dödsfall.

Stäng av strömmen innan du gör anslutningarna.
Föreslagen information om ledningsdragning visas i Figur 6 och är endast vägledande. För fullständig information, se relevanta ISO-föreskrifter för marin användning och
trådmått, kontakter och säkringsskydd.

28

Frånskiljare

Säkring x2

Batteri

On

Off

Frånskiljare

On

Off

Röd ledning

Svart ledning

Röd ledning

Sekundär
pump

Svart ledning

Primär pump

Figur 6 Kopplingsschema

Användningsanvisningar

1) Se till att testa satsens installation noggrant före användning.

2) När satsen har installerats i sötvattensystemet, se till att vattentanken är full och öppna alla utlopp.

3) Anslut strömmen till satsen och låt den köras för att ta bort all luft från systemet.

4) När luften har tagits bort från sötvattensystemet, stäng alla utlopp.

Den sekundära pumpen ska stängas av först (vid 2,0 bar) och därefter den primära pumpen (3,0 bar).

5) Kontrollera båda pumparnas primning (båda silarna ska vara fyllda med vatten).

6) Kontrollera start och stopp av båda pumparna. Detta ska ske automatiskt vid öppning och stängning av utloppen.

7) Den sekundära pumpen kommer endast att aktiveras när fl era utlopp är öppna.

8) Kontrollera om det fi nns några läckage eller lösa anslutningar.

8. UNDERHÅLL

Högkapacitetssatsen för sötvatten har utformats för att endast kräva minimalt underhåll.
VARNING: Se till att satsen har kopplats bort från elsystemet och att systemet har dränerats helt före underhåll.
För optimal prestanda, se till att pumparna är fria från skräp. Silfi ltrens dukar måste tas bort och rengöras regelbundet.

Årliga kontroller

- Båtens rör- och elsystem måste kontrolleras minst en gång om året för att leta efter läckage och tilltäppningar.

- Kontrollera ackumulatortankens tryck årligen, såsom visas i Figur 7. Använd en hand- eller fotpump för att öka trycket vid behov.

* När den har

Figur 7 Placering av ventil för årlig kontroll

9. FELSÖKNING

Problem Möjlig orsak Eventuell lösning

Kontrollera strömförsörjningen. Kontrollera ledningar och att anslutningarna
är väl utförda.

Kontrollera dess funktion och byt ut den om den är sönder (AK1314 för
lågtrycksvakt och AK1315 för högtrycksvakt).

Primär och/eller sekundär

pump startar inte

Ingen ström till pumpen

En säkring har gått Byt ut säkringen.

Pumpen är sönder Byt ut pumpen.

Tryckströmbrytaren är sönder

Kontrollera att vattentanken inte är tom. Kontrollera att sugsilarna inte är

Inget vatten kommer in i pumpen/tilltäppning i rör

tilltäppta. Kontrollera att alla anslutningar från tanken till satsens inlopp är täta
– luftläckage förhindrar primningen.

Pump(arna) startar men

inget vatten kommer

Pump(arna) startar men kan

inte stängas av

Tryckavlastningsventilen är för låg

Vattenläckage på pumpens utloppssida

Vattenläckage på pumpens utloppssida

Det kommer inte in tillräckligt med vatten i pumpen Kontrollera vattenförrådets nivåer.

Kontrollera att vattenförrådets nivå och inställningarna för tryckavlastning är
lämpliga för systemet.

Kontrollera rör/rörkopplingar för att hitta läckage och reparera. Kontrollera att
systemets avtappningspluggar är stängda.

Kontrollera rör/rörkopplingar för att hitta läckage och reparera. Kontrollera att
systemets avtappningspluggar är stängda.

29

Problem Möjlig orsak Eventuell lösning

Pumpen stängs regelbundet av och på
när alla kranar är stängda

Vattenläckage på pumpens
utloppssida

Kontrollera rör/rörkopplingar för att hitta läckage och reparera. Kontrollera att
systemets avtappningspluggar är stängda. Systemets tryckavlastningsventil är
för låg.

Pumparna suger in luft Se “det kommer inte in något vatten i pumpen” (ovan).

Bullrig drift

Buller skapat av vibrationer

Kontrollera att satsen är förankrad i en fast yta. Kontrollera att ramen inte
kommer i kontakt med hårda ytor. Placera satsen långt borta från störande ytor.
Kontrollera att rören stöds upp ordentligt.

Kontrollera att strömförsörjningen till pumparna använder korrekta trådmått som

Strömförsörjning till pumparna

är i linje med relevanta standarder så att pumparna får maximal spänning.
Kontrollera att batterierna inte är urladdade.

Lågt fl öde

Rör/anslutningar har gått sönder på
grund av för hårt åtdragna
slangklämmor

Pumparna står för långt ifrån
vattentanken

Vattenläckage på pumparnas
utloppssida

Pumpsilen har täppts till

Byt ut skadade anslutningar. Se till att det inte fi nns några knutar eller skarpa
krökar i rören.

Pumpen ska helst vara placerad bredvid vattentanken.

Kontrollera rör/rörkopplingar för att hitta läckage och reparera. Kontrollera att
systemets avtappningspluggar är stängda.

Ta bort det genomskinliga locket, skölj av det och placera tillbaka det på det
huvudsakliga silhuset (behåll silduken på locket).

Kontrollera strömförsörjningen och den elektriska anslutningen till pumpen.

En pump fungerar inte

Kontrollera att tryckströmbrytaren fungerar. Byt ut pumpen (AK2415: 12 l, 12V
DC; AK2425: 12 l, 24V DC; AK3615: 18 l, 12V DC; AK3625: 18 l, 24V DC) eller
tryckströmbrytare (AK1314 för lågtrycksvakt och AK1315 för högtrycksvakt).

Flödet är inte jämnt Ackumulatortankens tryck är lågt

Kontrollera trycket i tanken med hjälp av ventilen och en tryckmätare. Fyll, vid
behov, på med luft upp till 2,2 bar.

10. VINTERRUSTNING

Om man låter vattnet frysa i systemet kan allvarliga skador uppstå på rören och pumpen. Funktionsfel av denna typ kommer att göra garantin ogiltig. För att förhindra
liknande skador på bästa sätt, dränera vattensystemet helt.

- Dränera tanken antingen med pumparna eller med en utloppsventil.

- Öppna alla kranar (inklusive utloppsventilen) och låt pumparna tömma ut allt vatten från systemet.

- Kom ihåg att lämna alla kranar, inklusive duscharna, öppna (med undantag för Whale Twist® däckdusch som måste förbli stängd) för att förhindra eventuella skador.

11. INFORMATION OM SERVICE OCH SUPPORT

För råd om installation eller service, vänligen kontakta Whale® kundsupport:
Tel: [phone] E-postadress: [email protected] www.whalepumps.com

12. EU-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi intygar härmed, helt under eget ansvar, att den medföljande utrustningen överensstämmer med föreskrifterna i följande EG-direktiv.

Direktivet om elektromagnetisk kompatibilitet (EMC) 2014/30/EU om harmonisering av medlemsstaternas lagstiftning om elektromagnetisk kompatibilitet.
CE-märkning påmonterad: April 2017
Grund för försäkran om överensstämmelse - Ovannämnda utrustning överensstämmer med skyddskraven i EMC-direktivet.

Tillämpliga standarder
2013/53/EU Direktiv om fritidsbåtar och vattenskotrar
ISO 10133:2012 Klenspänningsinstallationer för likström
SS-EN 55014-1:2006 Elektromagnetisk kompatibilitet (EMC): Emissioner
SS-EN 55014-2:1997+A2:2008 Elektromagnetisk kompatibilitet (EMC): Immunitet
SS-EN 28846:1993 Skydd mot antändning
ABYC-H23 Installation av dricksvatten

Richard Bovill
Ingenjörschef

13. GARANTI

Den här Whale®-produkten täcks av en 3-årig garanti. Vänligen se bifogat dokument för detaljerad information om våra begränsade garantivillkor.

©Copyright Whale 2019 – Med ensamrätt. Mångfaldigande, helt eller delvis, utan tillstånd är förbjudet. WHALE®, är ett registrerat varumärke tillhörande Munster Simms
Engineering Limited, Bangor, Nordirland, handelsnamn Whale. Whale:s policy syftar mot fortlöpande förbättringar och vi förbehåller oss rätten att ändra specifi kationerna
utan föregående varsel. Illustrationerna är endast vägledande. Företaget garanterar varken exaktheten eller fullständigheten hos informationen i någon produktbroschyr
och den kan komma att ändras när som helst.

Munster Simms Engineering Ltd.
2 Enterprise Road, Bangor, Co. Down, N. Irland BT19 7TA
Tel: [phone] E-postadress: [email protected] www.whalepumps.com

30

FI

Suuren kapasiteetin puhdasvesisarja

ASENNUS- JA KÄYTTÖOHJEET

Kiitos tämän Whale®-tuotteen ostamisesta. Jo yli 60 vuoden ajan Whale on näyttänyt suuntaa puhdasvesi-, pilssi- ja jätevesijärjestelmien sekä putkistojen, hanojen,
suihkujen ja pumppujen suunnittelussa ja valmistuksessa matalajännitekohteisiin. Yritys ja sen tuotteet ovat tunnettuja laadustaan, luotettavuudestaan ja
innovaatioistaan sekä erinomaisesta asiakaspalvelusta.

Lisätietoja koko tuotevalikoimastamme on osoitteessa: www.whalepumps.com

SISÄLLYSLUETTELO

1. Tekniset tiedot

2. Toimintaperiaatteet

3. Asentajalle &

4. Käyttötarkoitus

5. Varoitukset

6. Osaluettelo

7. Asennusohjeet

8. Huolto

9. Vianetsintä

10. Talveen varustautuminen

11. Huoltotukitiedot

12. EU:n vaatimustenmukaisuusvakuutus

13. Takuu

1. TEKNISET TIEDOT

Malli Suuren kapasiteetin puhdasvesisarja

Tuotekoodit UF2415B UF2425B UF3615B UF3625B

Varaajasäiliön koko 2 litraa (0,53 gallonaa)

Avoin virtaus (minuutissa) 24 litraa (6,3 gallonaa) 32 litraa (8,4 gallonaa)

Jännite 12 V DC 24 V DC 12 V DC 24 V DC

Suositeltu autosulake (pumppua kohden) 10 A 5 A 12 A 8 A

Katkaisupaine Pumppu 1: 3,0 bar (45 psi); Pumppu 2: 2,0 bar (30 psi)

Kytkentäpaine Pumppu 1: 2,0 bar (30 psi); Pumppu 2: 1,4 bar (20 psi)

Paino 8,7 kg (19 lbs) 9,8 kg (22 lbs)

Tehtaan esitäyttöpaine 2,2 bar (32 psi)

Sisääntulon ja ulostulon koko ¾” kara (19 mm)

Nesteen kanssa kosketuksissa olevat materiaalit

Ulostulojen enimmäismäärä enintään 6 enintään 8

Suurin nosto 3 m (10 jalkaa)

2. TOIMINTAPERIAATTEET

Suuren kapasiteetin Whale-puhdasvesisarja on suunniteltu antamaan puhdasta vettä vapaa-ajan veneissä, joissa on enintään 8 veden ulostuloa. Järjestelmä koostuu
kahdesta automaattisesta painepumpusta, joita ohjaa itsenäisesti kaksi ulkoista painekytkintä. Ensisijainen pumppu tuottaa tasaisen virtauksen käynnistyessään. Kun
tarvitaan voimakkaampaa virtausta, toissijainen pumppu käynnistyy automaattisesti nostamaan kapasiteettia ja sammuu sitten, kun sitä ei enää tarvita. 2 litran
paineistettu varaajasäiliö varmistaa pehmeät siirtymät yhden ja kahden pumpun välillä ja auttaa ehkäisemään paineiskuja.

Lue seuraava huolellisesti ennen asennusta.

VAROITUS: Huomaa, että virheellinen asennus voi mitätöidä takuun.

Käyttäjälle

Lasitäytteinen polypropeeni, Santoprene®, Nitrile®, Butyl, ruostumaton teräs,

KU VAT

Kuva 1A Tuotteen osat, näkymä 1
Kuva 1B Tuotteen osat, näkymä 2
Kuva 2 Tyypillinen asennus venejärjestelmässä
Kuva 3 Kokonaismitat
Kuva 4 Sarjan kiinnitys
Kuva 5A Sisääntuloliitäntä
Kuva 5B Ulostuloliitäntä
Kuva 5C Puhdasvesijärjestelmän putkien liittäminen
Kuva 6 Johdotuskaavio
Kuva 7 Venttiilin sijainti vuositarkastusta varten

UF2415B / UF2425B / UF3615B / UF3625B

messinki

3. ASENTAJALLE & KÄYTTÄJÄLLE

Asentajalle:

Tarkista, että tuote on sopiva käyttötarkoitukseen, noudata näitä asennusohjeita ja varmista, että kaikki asiaankuuluvat henkilöt lukevat seuraavat kohdat. Varmista
myös, että käyttäjä saa nämä käyttöohjeet. Valmistaja ei ole vastuussa vahingonkorvausvaatimuksista, joiden syynä on virheellinen asennus, tuotteen luvaton
muuttaminen tai väärinkäyttö.

Käyttäjälle:

Lue seuraavat ohjeet huolellisesti.

4. KÄYTTÖTARKOITUS

Tämä sarja on suunniteltu asennettavaksi vapaa-ajan veneisiin vain puhdasvesikäyttöön ja vain 12 V DC:n tai 24 V DC:n sähkönsyötöllä.

5. VAROITUKSET

• Suuren kapasiteetin puhdasvesisarja on suunniteltu antamaan puhdasta vettä vapaa-ajan veneissä ja pienissä vesialuksissa. Takuu voi mitätöityä, jos tuotetta
käytetään muihin tarkoituksiin tai ei noudateta pakkauksessa ja tuotedokumentaatiossa mainittuja vaatimuksia. Jos tuotetta käytetään johonkin muuhun tarkoitukseen,

on käyttäjän vastuu varmistaa, että tuote soveltuu aiottuun tarkoitukseen ja että materiaalit soveltuvat käytettäville nesteille.

• Kaikissa käyttökohteissa on tärkeää, että asennuksessa, käytössä ja huollossa noudatetaan turvallisia työskentelytapoja. Varmista, että sähkönsyöttö on katkaistu ja

vesijärjestelmä tyhjennetty ennen asennusta.

31

• VAROITUS: Tulipalon vaara. Johdotuksen on oltava sovellettavien sähköstandardien mukainen ja sisällettävä oikein mitoitettu sulake tai katkaisin. Virheellinen johdotus

voi aiheuttaa loukkaantumiseen tai kuolemaan johtavan tulipalon. Katkaise virta kytkentöjen ajaksi.

• Johdotussuositukset ovat vain viitteellisiä. Katso tarkat tiedot venekäyttöä koskevista ISO-standardeista ja määräyksistä.

• Älä ruuvaa suoraan veneen runkoon – asennus TÄYTYY tehdä väliseinään tai erilliseen levyyn.

• Kummankin pumpun sisääntuloon on asennettu Whale®-suodatin estämään lian ja epäpuhtauksien pääsy pumppuun. Suodattimia ei saa poistaa.

Lisäohjeita asennukseen saa Whalen asiakastuesta puh. [phone] tai sähköpostitse osoitteesta [email protected].

6. OSAT

LKM: 1 Telaio pre-assemblato

LKM: 2 Pompa premente dell’acqua dolce

LKM: 2 Filtro Whale®

LKM: 1 Serbatoio accumulatore da 2 l

LKM: 2 Pressostato esterno

LKM: 1 Impianto idraulico pre-assemblato

Ensisijainen pumppu

Primary pump

Sisääntulojen

Inlet Strainers

suodattimet

Primary pump electrical connections

2 Ltr Accumulator Tank

2 l varaajasäiliö

Ensisijaisen pumpun sähkökytkennät

Toissijaisen pumpun sähkökytkennät

Secondary pump electrical connections

3/4” (19mm) barb outlet

3/4” (19 mm) ulostuloliitäntä

3/4” (19mm) reinforced hose

3/4” (19 mm) vahvistettu letku

Ulkoinen painekytkin, ohjaa

External pressure switch,

controlling secondary pump

toissijaista pumppua

External pressure switch,

Ulkoinen painekytkin,ohjaa

controlling primary pump

ensisijaista pumppua

Secondary pump

Toissijainen pumppu

3/4” (19mm) barb inlet

3/4” (19 mm) sisääntuloliitäntä

Kuva 1a Tuotteen osat, näkymä 1 Kuva 1b Tuotteen osat, näkymä 2

7. ASENNUSOHJEET

Suuren kapasiteetin puhdasvesisarja on suunniteltu puhdasvesikäyttöön huviveneissä. Kuvassa 2 näkyy tyypillinen asennus.

Elegance

Combo

-sekoitin

Haaran

sulku-

venttiili

Termostaat-

tisekoitin

Vastaventtiili

Paisuntasäiliö

Veden-

lämmitin

Twist-

kansisuihku

Pikaliitintaive

Vesisäiliö

Elite-hana

Swan Neck

-pentterihana

Haaran sulkuventtiili

19 mm (3/4”) putkisto –

sisään- ja ulostulo

Kuva 2 Tyypillinen asennus venejärjestelmässä (kuva on vain viitteellinen)

Suuren kapasiteetin puhdasvesisarjan kokonaismitat näkyvät kuvassa 3. Suuren kapasiteetin puhdasvesisarja käyttää ¾” (19 mm) karaliitäntöjä sisään- ja ulostulossa
(kuvat 5a, 5b ja 5c). Ulostulo täytyy liittää keskeiseen sijaintiin puhdasvesijärjestelmässä.

Asennusohjeet

Vaihe 1 Valitse kuiva paikka, jossa on riittävä ilmanvaihto ja joka on enintään 3 metriä vesisäiliön yläpuolella. Normaalikäytössä sarjaa ei saa upottaa veteen.
Vaihe 2 Varmista, että sarja asennetaan esteettömästi ja että siihen on pääsy huoltoa varten.
Vaihe 3 Kiinnitä sarja kiinteään pintaan ruostumattomia teräsruuveja ja -aluslevyjä käyttäen. Sarja voidaan kiinnittää neljällä ruuvilla ja aluslevyllä jalkojen keskiosan läpi

(katso kuva 4a) tai 8 ruuvilla ja aluslevyllä kuvan 4b mukaisesti.
ÄLÄ ruuvaa suoraan veneen runkoon – TÄYTYY asentaa väliseinään tai erilliseen levyyn.

32

407

407mm

310mm

310

x4

310

310mm

Kuva 4a

Kuva 4b

Kuva 3 Kokonaismitat Kuvat 4a ja 4b Sarjan kiinnitys

Putkityöt

Liitä sisääntuloputkisto pumppujen sisääntulon puolelle (kuva 5a). Varmista, että kuulet kaksi naksausta 2 pikaliittimestä. Liitä ulostuloputkisto pumppujen ulostulon
puolelle (kuva 5b). Varmista, että kuulet kaksi naksausta 3 pikaliittimestä.

Kuva 5a Sisääntuloliitäntä Kuva 5b Ulostuloliitäntä

Kiinnitä putket sisään- ja ulostulojen ¾” (19 mm) karoihin asianmukaisia letkunkiristimiä käyttäen. Sisääntulo ja ulostulo näkyvät kuvassa 5 C. Älä kiristä liikaa.

Kuva 5c Puhdasvesijärjestelmän putkien liittäminen

Sähköjohdotus

Yksikön saa asentaa vain pätevä sähköasentaja soveltuvien sähköstandardien mukaisesti.

VAROITUS: Tulipalon vaara. Johdotuksen on oltava soveltuvien sähköstandardien mukainen ja sisällettävä oikein mitoitettu sulake tai katkaisin. Virheellinen johdotus
voi aiheuttaa loukkaantumiseen tai kuolemaan johtavan tulipalon.

Katkaise virta ennen kytkentöjen tekemistä.
Kuvassa 6 näkyvät johdotussuositukset ovat vain viitteellisiä. Katso tarkat tiedot ISO-määräyksistä, jotka koskevat veneissä käyttöä sekä mittareiden, liittimien ja
sulakesuojauksen johdotusta.

33

Erotuskytkin

Sulake x 2

Akku

Päällä

Pois

Erotuskytkin

Päällä

Pois

Punainen johdin

Musta johdin

Punainen johdin

Toissijainen
pumppu

Musta johdin

Ensisijainen
pumppu

Kuva 6 Johdotuskaavio

Käyttöohjeet

1) Varmista, että sarjan asennus testataan huolellisesti ennen käyttöä.

2) Kun asennus puhdasvesijärjestelmään on tehty, varmista, että vesisäiliö on täynnä ja avaa kaikki ulostulot.

3) Kytke sarjaan virta ja anna sen olla käynnissä, jotta ilma poistuu järjestelmästä.

4) Kun ilma on poistunut puhdasvesijärjestelmästä, sulje kaikki ulostulot.

Toissijaisen pumpun pitäisi sammua ensin (2,0 baarissa), ja tämän jälkeen ensisijaisen pumpun (3,0 baaria).

5) Tarkista molempien pumppujen esitäyttö (molempien suodattimien pitäisi olla täynnä vettä).

6) Tarkista molempien pumppujen käynnistyminen ja sammuminen. Tämän pitäisi toimia automaattisesti avaamalla ja sulkemalla ulostuloja.

7) Toissijainen pumppu aktivoituu vain, kun avataan useita ulostuloja.

8) Tarkista, onko vuotoja tai löysiä liitäntöjä.

8. HUOLTO

Suuren kapasiteetin puhdasvesisarja on suunniteltu vähähuoltoiseksi.
VAROITUS: Varmista, että sarja irrotetaan sähkönsyötöstä ja järjestelmä tyhjennetään kokonaan ennen huoltoa.
Jotta sarja toimii parhaalla mahdollisella tavalla, varmista, ettei pumpuissa ole epäpuhtauksia. Suodatinseulat on irrotettava ja puhdistettava säännöllisesti.

Vuosittaiset tarkastukset

- Aluksen putki- ja sähköjärjestelmistä on tarkistettava vuodot ja tukokset vähintään kerran vuodessa.

- Tarkista varaajasäiliön paine vuosittain, kuten kuvassa 7 näkyy. Lisää painetta tarvittaessa käsi- tai jalkapumppua käyttäen.

* Tyhjennettynä

Kuva 7 Venttiilin sijainti vuositarkastusta varten

9. VIANETSINTÄ

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Pumppu ei saa virtaa Tarkista virransyöttö. Tarkista johdot ja puhdista liitännät.

Ensisijainen ja/tai

toissijainen pumppu ei käy

Sulake on lauennut Vaihda sulake.

Pumppu on viallinen Vaihda pumppu.

Painekytkin on viallinen

Tarkista toiminta ja vaihda, jos viallinen (AK1314 matalapainekytkimelle ja
AK1315 korkeapainekytkimelle).

Tarkista, ettei vesisäiliö ole tyhjä. Tarkista, etteivät suodattimet ole

Pumppuun ei tule vettä / tukos putkistossa

tukkeutuneet. Tarkista, että kaikki liitännät säiliöstä sarjan sisääntuloon ovat
tiiviitä – ilmavuodot estävät esitäytön.

Pumppu/pumput käyvät,

mutta vettä ei tule

Pumppu/pumput käyvät,

mutta eivät sammu

Paineenalennusventtiili liian alhaalla

Vettä vuotaa pumpun ulostulopuolelta

Vettä vuotaa pumpun ulostulopuolelta

Pumppuun ei pääse riittävästi vettä Tarkasta vedensyöttötaso.

Tarkista, että vedensyöttötaso ja paineenalennuksen asetukset soveltuvat
järjestelmälle.

Tarkista ja korjaa putkiston/liittimien vuodot. Tarkista, että järjestelmän
tyhjennystulpat ovat kiinni.

Tarkista ja korjaa putkiston/liittimien vuodot. Tarkista, että järjestelmän
tyhjennystulpat ovat kiinni.

34

Ongelma Mahdollinen syy Mahdollinen ratkaisu

Pumppu käynnistyy ja sammuu
toistuvasti, kun kaikki hanat on suljettu

Vettä vuotaa pumpun ulostulopuolelta

Pumppu imee ilmaa Katso kohta “pumppuun ei pääse vettä” (edellä).

Kovaäänisyys

Tärinä aiheuttaa melua

Virransyöttö pumppuihin

Putkisto/liitännät ovat rikkoutuneet
letkukiristimien ylikiristyksen vuoksi

Pumput liian kaukana vesisäiliöstä Pumppu kannattaa sijoittaa vesisäiliön viereen.

Vettä vuotaa pumppujen

Heikko virtaus

ulostulopuolelta

Pumpun suodatin tukkeutunut

Yksi pumpuista ei toimi

Virtaus ei ole tasaista Varaajasäiliön paine on alhainen

Tarkista ja korjaa putkiston/liittimien vuodot. Tarkista, että järjestelmän tyhjenny­stulpat ovat kiinni. Järjestelmän paineenalennusventtiili on liian matalalla.

Tarkista, että sarja on kiinnitetty kiinteään pintaan. Tarkista, ettei runko ole
kosketuksissa koviin pintoihin. Sijoita etäälle häiritsevistä pinnoista. Tarkista,
että putkisto on hyvin tuettu.

Tarkista, että pumppujen virransyötössä käytetään oikeanlaista, standardien
mukaista liitintä, joka antaa täyden jännitteen pumppuihin.
Tarkista, ettei akku ole tyhjentynyt.

Vaihda vahingoittuneet liitännät. Varmista, ettei putkistossa on taittumia tai
tiukkoja mutkia.

Tarkista ja korjaa putkiston/liittimien vuodot. Tarkista, että järjestelmän tyhjenny­stulpat ovat kiinni.

Irrota kirkas kansi, huuhtele ja laita takaisin suodattimen päärunkoon (pidä
suodatinseula kannessa).

Tarkista pumpun virransaanti ja sähkökytkennät.
Tarkista, että painekytkin toimii. Vaihda pumppu (AK2415: 12 l, 12 V DC,
AK2425: 12 l, 24 V DC, AK3615: 18 l, 12 V DC, AK3625: 18 l, 24 V DC) tai
painekytkin (AK1314 matalapainekytkimelle ja AK1315 korkeapainekytkimelle).

Tarkista säiliön paine venttiiliä ja painemittaria käyttäen. Nosta tarvittaessa 2,2
baariin.

10. TALVEEN VARUSTAUTUMINEN

Jos vesi pääsee jäätymään järjestelmässä, putkisto ja pumppu voivat vaurioitua vakavasti. Tämäntyyppiset virheet mitätöivät takuun. Vahinkojen välttämiseksi tyhjennä
vesijärjestelmä täysin.

- Tyhjennä säiliö joko pumppuja tai tyhjennysventtiiliä käyttäen.

- Avaa kaikki hanat (myös tyhjennysventtiili) ja anna pumppujen poistaa kaikki vesi järjestelmästä.

- Muista jättää kaikki hanat, suihkut mukaan lukien, auki (paitsi Whale Twist® -kansisuihku, joka täytyy pitää suljettuna) vaurioiden välttämiseksi.

11. HUOLTOTUKITIEDOT

Jos sinulla on kysyttävää asennuksesta tai huollosta, ota yhteyttä Whalen® asiakastukeen:
Puhelin: [phone] Sähköposti: [email protected] www.whalepumps.com

12. EU:N VAATIMUSTENMUKAISUUSVAKUUTUS

Vakuutamme täten yksinomaisella vastuullamme, että oheinen laite on seuraavien EY:n direktiivien vaatimusten mukainen.

Sähkömagneettisesta yhteensopivuudesta annettu direktiivi 2014/30/EU jäsenvaltioiden sähkömagneettista yhteensopivuutta koskevien lakien yhtenäistämiseksi.

Varustettun CE-merkinnällä: huhtikuu 2017
Vaatimustenmukaisuuden perusta – yllä mainittu laite noudattaa EMC-direktiivin suojausvaatimuksia.

Sovelletut standardit
2013/53/EU Huvivenedirektiivi
ISO 10133:2012 Matalajänniteasennukset tasavirtajärjestelmässä
EN55014-1:2006 EMC-päästöt
EN55014-2:1997+A2:2008 EMC-häiriönsieto
EN28846:1993 Syttymissuojaus
ABYC-H23 Juomavesijärjestelmät

Richard Bovill
Direttore di progettazione

13. TAKUU

Tälle Whale®-tuotteelle myönnetään 3 vuoden takuu. Lue oheisesta asiakirjasta tarkemmat tiedot rajoitetusta takuustamme.

©Copyright Whale 2019 – Kaikki oikeudet pidätetään. Kopiointi kokonaan tai osittain ilman lupaa on kielletty. WHALE® on Munster Simms Engineering Limited, Bangor,
Northern Ireland (kauppanimi Whale) rekisteröimä tuotemerkki. Whale-yhtiön jatkuvan tuotekehityksen johdosta pidätämme oikeuden teknisten tietojen muutoksiin ilman
ennakkoilmoitusta. Kuvat ovat vain ohjeellisia. Yhtiö ei takaa tässä tai muissa tuote-esitteissä olevien tietojen täydellisyyttä tai tarkkuutta, jonka lisäksi yhtiö pidättää
oikeuden muuttaa tietoja oman harkintansa mukaisesti.

Munster Simms Engineering Ltd.
2 Enterprise Road, Bangor, Co. Down, Pohjois-Irlanti BT19 7TA
Puhelin: [phone] Sähköposti: [email protected] www.whalepumps.com

Ref 181.334_v3_0419_db

35
