WHALE SS5012, SS5212, SS1012, SS1212, SS1014 User guide

...

Download

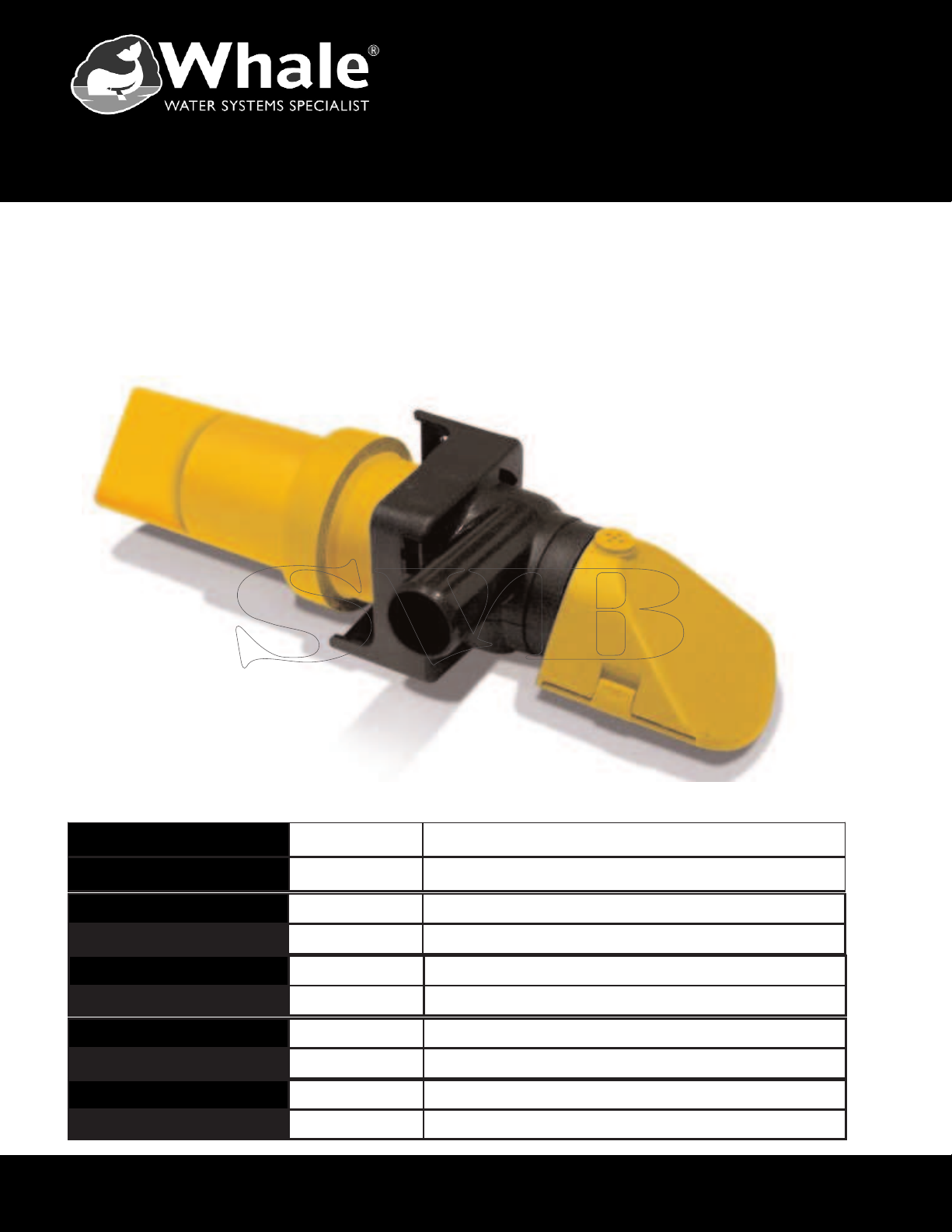

Page 1

Supersub

Range

Installation Guidelines for:

Model Number Model Number Model Number

Model Number

Model Number Model Number

This booklet should be read before installation

SS5012 (B) Supersub 500 SS5212 (B) Supersub Smart 650 (shown above)

SS1012 (B) Supersub 1100 (12V d.c)- Manual SS1212 (B) Supersub Smart 1100 (12V d.c) SS1014 (B) Supersub 1100 (24V d.c)- Manual SS1214 (B) Supersub Smart 1100 (24V d.c)

SS9012 (B) Supersub 1500 (12V d.c)- Manual SS9212 (B) Supersub Smart 1500 (12V d.c)

SS9014 (B) Supersub 1500 (24V d.c)- Manual SS9214 (B) Supersub Smart 1500 (24V d.c)

Page 2

Thank you for purchasing this Whale product.

For over 40 years Whale has led the way in the design and manufacture of freshwater, bilge and waste systems including:plumbing, taps, showers and pumps, for low voltage applications. The company and its products have built a reputation for quality, reliability and innovation backed up by excellent customer service. For information on our full product range visit: www.whalepumps.com

CONTENTS LIST OF IMAGES

1. Principles of Operation 6. Instructions for use

2. Application 7. Trouble shooting

3. Warning 8. Winterization

4. Optional Extras 9. Service Support & Warranty

5. Installation Instructions

To the fitter

Read the following carefully before installation. Check that the product is suitable for the intended application, follow these installation instructions and ensure all relevant personnel read the points below. Also ensure that these operating instructions are passed on to the end user. WARNING: Please note that incorrect installation may invalidate warranty.

To the user

Read the following instructions carefully.

Figure 1. Installation Figure 2. Installation Instructions Figure 3. Fitting Instructions Figure 4. Wiring diagrams Figure 5. Plumbing Figure 6. Maintenance

Supersub

Supersub Range

Range

1. Principles of Operation

OF OPERATION

All Supersub models, Supersub 500,1100 and 1500 and Supersub Smart 650,1100 and 1500 are uniquely designed, specifically for fast and efficient removal of bilge water from leisure craft. The Supersub range fits into narrow and low spaces that other bilge pumps cannot reach. THE SUPERSUB 500, 1100 AND 1500 ARE NOT AUTOMATIC PUMPS. (Please refer to section 4 for the switches and optional extras that can be used with these products) Supersub Smart 650, 1100 and 1500 are fully automatic. The pump will become aware of the presence of water and will switch on the pump, turning it off again when the water level has dropped. The switching is solid state hence there are no moving parts. The Supersub Smart models allow waves of water to pass over, without turning the pump on every time, as it has a built in time delay.

2. Application

• The Supersub range of products are designed to pump normal bilge water. Output capacity depends on installation and operating conditions. If this product is intended to be used for any other purpose or with any other liquid, it is the user's responsibility to ensure that the pump is suitable for the application and, in particular, that the materials are fully compatible with the liquids to be used.

• This product must only be used in the bilges of leisure craft. If this product is to be used as the sole and/or primary bilge pump, the Supersub 500/1100/1500 and Supersub Smart 650/1100/1500 pumps should only be used in boats up to 24m (78.8 ft).

• The bilge water should only be evacuated through a correctly installed skin fitting above the water line of the boat.

3. Warning

The Supersub range of products is designed only for the removal of normal bilge water in leisure boats and personal watercraft (As explained in Application). Your warranty may be invalidated if the product is used in other applications or outside the remit of the standards quoted on the packaging and pump body. Do NOT screw the pump directly onto the hull. The pumped water must be evacuated through a skin fitting above the water line (see typical installation diagrams), The Supersub range is not for use in systems evacuating water below the water line. Failure to adhere to these warnings may result in the flooding of the boat.

4. Optional Extras

LV1219 - Non-return Valve (recommended for Supersub 500 and Supersub Smart 650) . BE9001 - Automatic, water activated, electronic switch (For use with Supersub 500, 1100 and 1500). BE9002 - Automatic, water activated, floatswitch (Please see Figure 3, Supersub 500 Automatic System). SF5131 - 3/4” Skin fitting (Supersub 500 and Supersub Smart 650) SF5204 - 1” Skin Fitting (Supersub 1100/1500 and Supersub Smart 1100/1500)

5. Installation

See diagrams (page 4)

Instructions

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 3

Supersub

Supersub Range

Range

6. Instructions for Use

Supersub 500 / Supersub 1100 / Supersub 1500 - Manual System:

Step 1: When fitted on their own, these pumps must be activated by putting the switch into the ON position (Figure 3, Supersub 500 Manual System). Step 2: The Supersub must be turned off as soon as the water has been evacuated from the bilge, as running the pump when it is dry will shorten the life of the pump.

Supersub 500 / Supersub 1100 / Supersub 1500 - Automatic System:

Step 1: When used with BE9001 or BE9002 the pump can be left on automatic or switched to manual activation (Figure 3, Supersub 500 Automatic system).

Supersub Smart 650 / Supersub Smart 1100 / Supersub Smart 1500:

Step 1: Set the 3 way switch to Automatic (Figure 3 Supersub Smart 650/1100/1500), the pump will run when necessary. Place fingers over sensor area to check pump is activated, remove fingers and wait for the pump to stop (15 seconds). Check pump regularly to ensure no clogging occurs (Figure 5).

7. Trouble shooting

SYMPTOM POSSIBLE CAUSES REMEDY

Check for blockages in filter/impeller. Clean with warm soapy water

(Do not use any chemical cleaning agents)

Disconnect pump and check flow through pipe work, unblock or

clean as necessary

Replace narrow aperture connections and any crushed or

collapsed pipe work

Check for blockages in filter/impeller. Clean with warm soapy water

(Do not use any chemical cleaning agents)

Disconnect pump and check flow through pipe work, unblock or

clean as necessary

Limited flow

No flow

Blocked or dirty filter and or impeller

Blocked or dirty pipe work and/or

connections

Narrow pipe work or connections

Low battery power Check battery level, refill or recharge as necessary

Completely blocked filter and or impeller

Blocked or dirty pipe work and/or

connections

Blown fuse Check above two remedies first. Replace with appropriate fuse

Flat battery Check battery level, replace, refill or recharge as necessary

Incorrectly located sensor Consult Installation Instructions, available with product or on our website

Pump failure Check within 1 year warranty. Contact retailer and replace pump

Faulty on/off switch

Switching error

Check there are no moving bodies within the bilge that may prevent

Float switch stuck upright (Manual version)

Runs continuously

Electric field sensor remains activated

8. Winterization

Freezing in winter may cause damage to the Supersub range of products. To avoid this damage, ensure water is removed from the bilge on a regular basis especially before and during winter months.

9. Service Support & Warranty

The Supersub range is a non serviceable product range. Should the pump fail due to mishandling or should the product be outside of its warranty period, the only option is to purchase a new complete unit. For full warranty statement please see document enclosed. Due to extreme conditions found in the bilge of boats, we recommend that your submersible bilge pump is replaced at least every 3 years, this is due to temperature changes and the different chemical environments.

Whale’s policy is one of continuous improvement and we reserve the right to change specifications without prior notice. Illustrations are for guidance purposes only.

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Wrong pump orientation, consult Installation Instructions, available with

Check there are no moving bodies within the bilge that may cover the

Sensor too close to pipe work, boat structure or other body of mass

Incorrectly located automatic switch

Faulty float switch/ electric field switch

movement of the float

Ensure free movement of float switch

product or on our website

area where the sensor is located

If there is thick debris on sensor - wipe clean

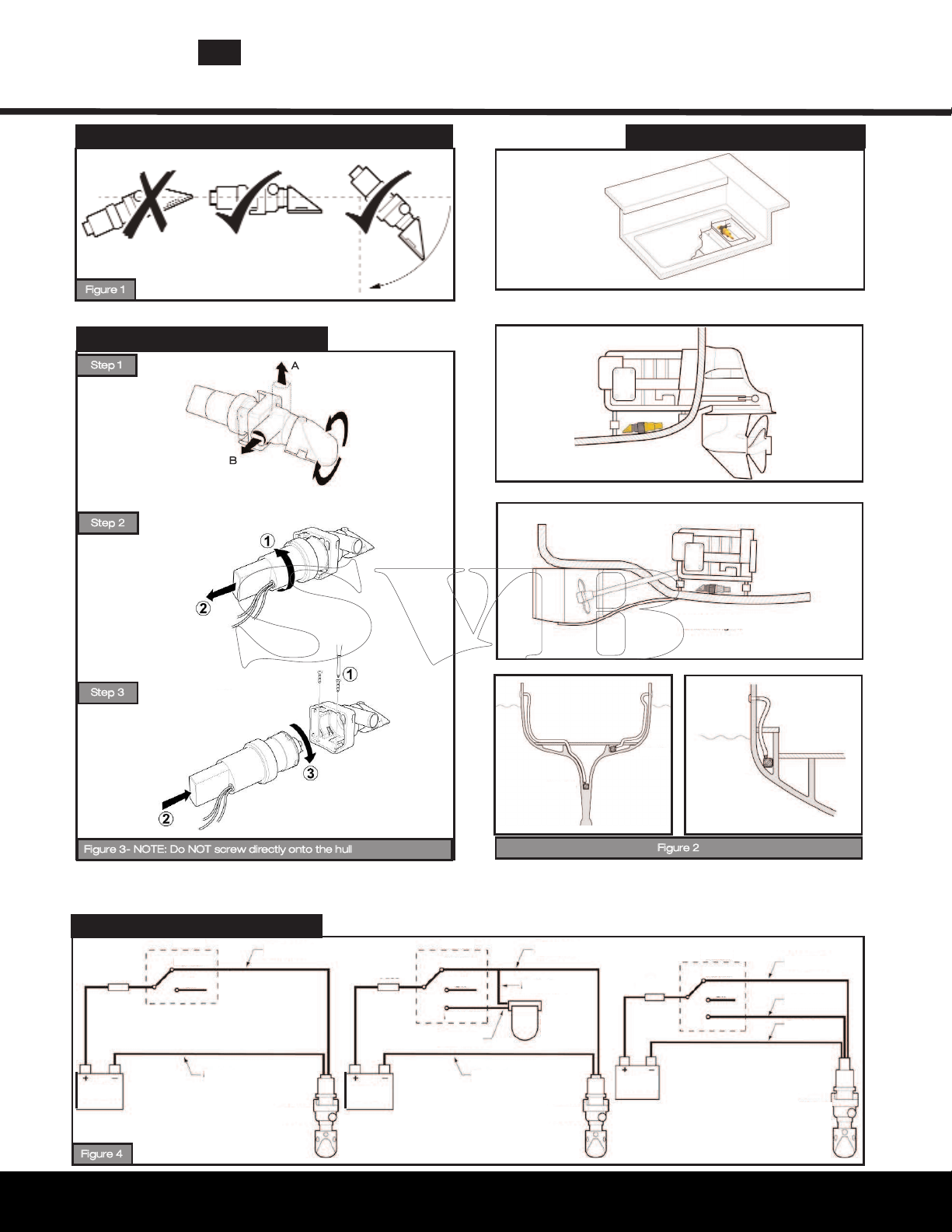

Page 4

Supersub

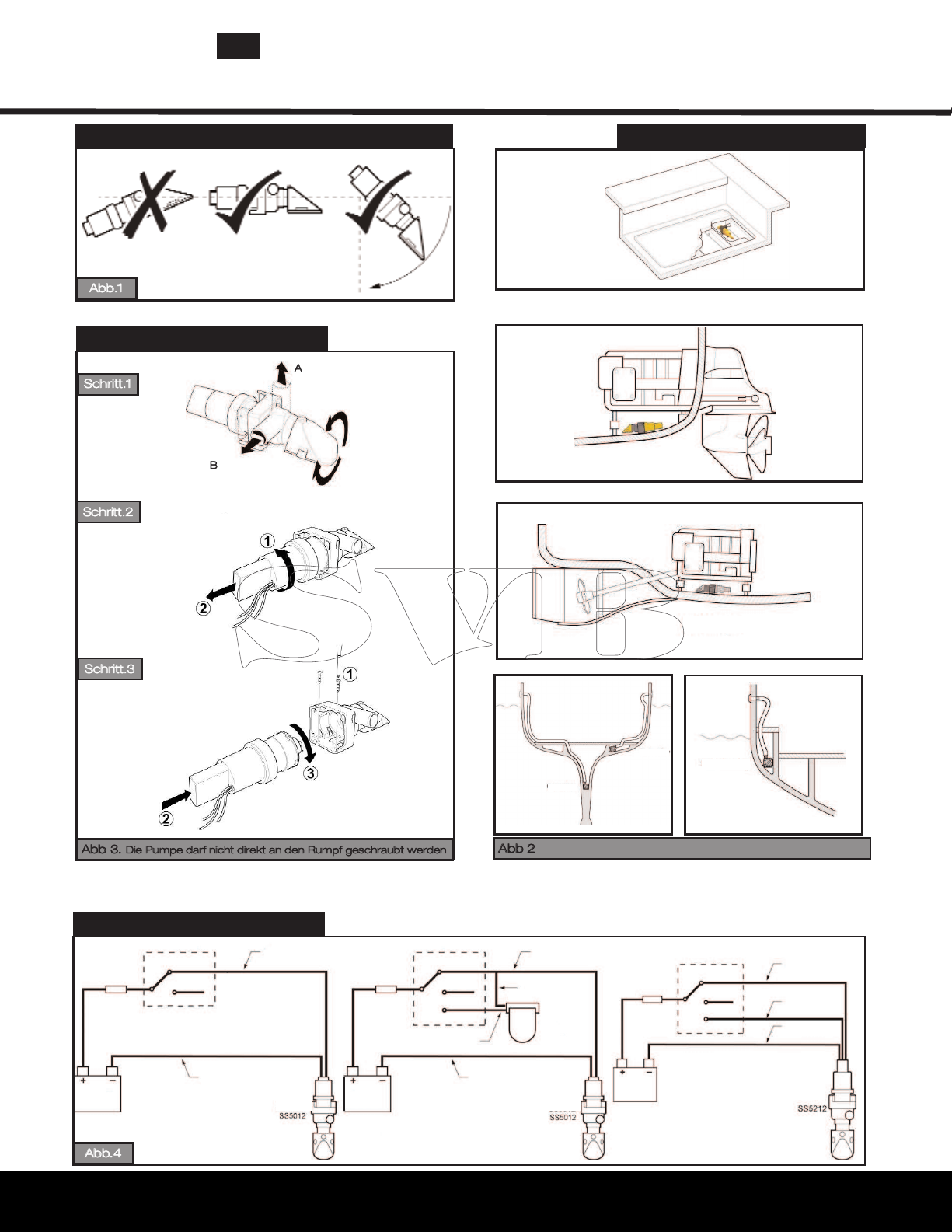

Installation Supersub Range

Figure 1

Fitting instructions

Step 1

Step 2

Twist

Range

Typical installation

Under cockpit

Choose position A or B

Power boat

Pull

Screw

Step 3

Twist

Push

Figure 3- NOTE: Do NOT screw directly onto the hull

Wiring diagrams

Fuse

Switch

Manual

Off

Brown wire

Fuse

Switch Manual

Off

Automatic

Brown wire

Narrow bilge

Brown wire

Black wire

Float

Switch

Shallow bilge

Fuse

Figure 2

Side mounting

Switch

Manual

Off

Automatic

Sail boat

White wire

Brown wire

Black wire

Battery

Figure 4

Black wire

Supersub 500/ Supersub 1100 / Supersub 1500 Manual system

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Black wire

Battery

SS5012

Supersub 500 / Supersub 1100 / Supersub 1500 Automatic System

SS5012

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Battery

Supersub Smart 650 / Supersub Smart 1100 / Supersub Smart 1500

SS5212

Page 5

Supersub

Supersub Range

Range

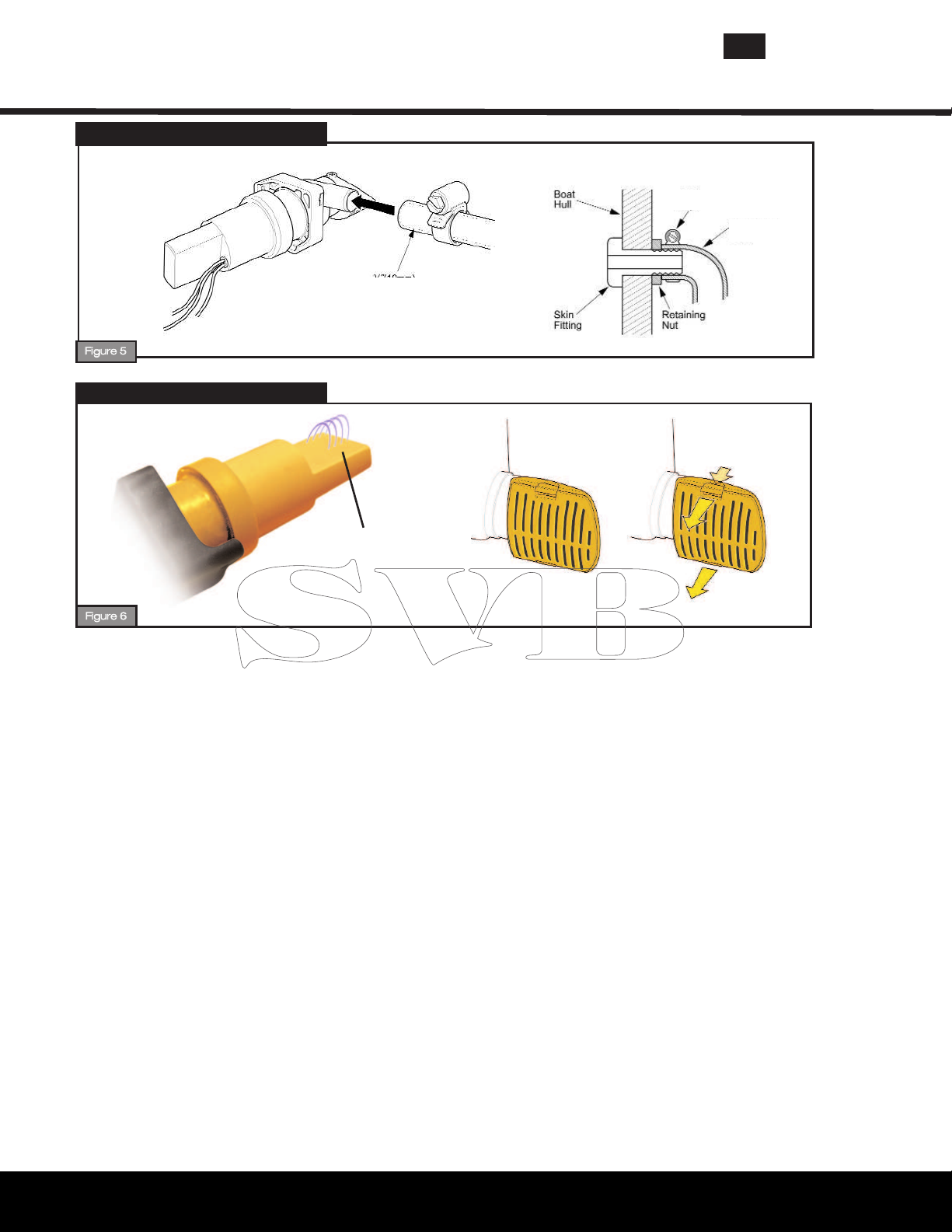

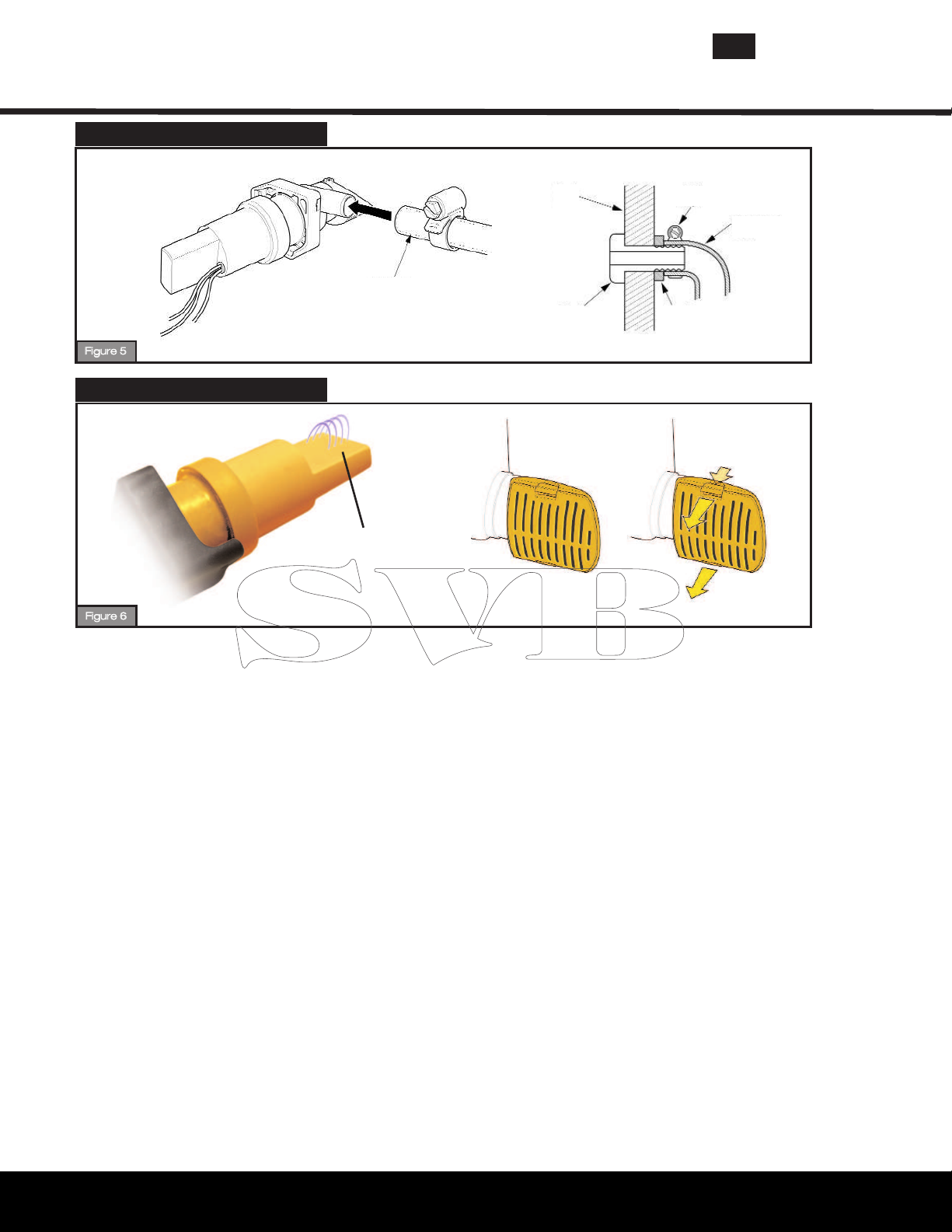

Plumbing

Figure 5

Maintenance

Hose Clip

19mm (3/4”)

Figure 6

Wipe clean

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 6

Supersub

Merci de l'achat de ce produit Whale.

Depuis plus de 40 ans, Whale est leader dans la conception et la fabrication de systèmes d'eau douce, d'eau de cale et d'eaux grises incluant: les pompes, la plomberie, les réservoirs, les robinets et les douches pour les applications à faible voltage. L'entreprise et ses produits se sont construit une réputation de qualité, fiabilité et d'innovation ainsi qu'un excellent service à la clientèle. Pour plus d'informations sur nos gammes de produits visitez:www.whalepumps.com

Range

SOMMAIRE LISTE DES IMAGES

1. Principes de fonctionnement 6. Instructions d'utilisation

2. Application 7. En cas de problèmes

3. Mises en garde 8. Hivernage

4. En option 9. Service après vente & Détails de Garantie

5. Instructions d’installation

Figure 1. Installation Figure 2 Emplacements Traditionnels Figure 3. Instructions de montage Figure 4. Schémas de câblage Figure 5. Plomberie Figure 6. Maintenance

ATTENTION:

A noter que toute installation incorrecte invalidera la garantie.

A L'ATTENTION DE L'INSTALLEUR:

Vérifier que le produit correspond à l'application désirée, suivre les instructions d'installation suivantes et s'assurer que le personnel intéressé lise les points ci-dessous. Egalement s'assurer que ces instructions d'utilisation soit données à l'utilisateur.

A L'ATTENTION DE L'UTILISATEUR:

Lire attentivement les instructions suivantes.

1. PRINCIPES DE FONCTION-

Les deux pompe Supersub 500, 1100 et 1500 et Supersub Smart 650, 1100 et 1500 sont conçus uniquement, et spécifiquement pour une évacuation rapide et efficace des eaux de cale pour les embarcations de loisir. La gamme Supersub se loge dans des espaces étroits et bas dans lesquelles d'autres pompes de cales ne peuvent se mettre. LA SUPERSUB 500, 1100 ET 1500 N'EST PAS UNE POMPE AUTOMATIQUE. (Référez-vous à la section 4. pour les interrupteurs et autres pièces optionnelles qui peuvent être utilisées avec ces produits. La pompe Supersub Smart 650/1100/1500 est entièrement automatique. Le pompes détecte la présence d'eau et démarre la pompe, s'arrêtant lorsque le niveau d'eau a baissé suffisamment. La commutation est à semi-conducteur, le résultat est qu'il n'y a pas de pièces mobiles. Les pompes Supersub Smart 650, 1100 et 1500 autorise les vaguelettes d'eau à passer au dessus d'elle sans pour autant mettre en marche la pompe tout le temps car celle-ci inclue une temporisation au démarrage.

2. APPLICATION

• Les pompes Supersub sont conçues pour pomper les eaux de cale traditionnelles. La capacité en sortie dépend des conditions d'installation et de fonctionnement. Si ce produit est utilisé pour un tout autre but ou avec tout autre liquide il est de la responsabilité de l'utilisateur de s'assurer que la pompe est compatible avec le type d'application et, en particulier que les matériaux sont complètements compatibles avec les liquides utilisés.

• Ce produit doit seulement être utilisé dans les cales d'embarcations de loisir. Si ce produit est utilisé comme pompe de sole ou de cale alors la Superub 500/1100/1500, la Supersub Smart 650/1100/1500 sont compatibles seulement pour les bateaux jusqu'à 24m.

• L'eau de cale doit seulement être évacuée à travers un passe-coque adapté installé au dessus de la ligne de flottaison du bateau.

3. MISES EN GARDE

La gamme de produit Supersub est conçue seulement pour l'extraction de l'eau de cale classique à l'intérieur de bateaux de plaisances et d'embarcations personnelles (comme expliqué dans la section 2. Application). Votre garantie pourrait être invalidée si le produit est utilisé sur d'autres applications ou en dehors des spécifications annotées sur l'extérieur du paquet contenant le produit et sur le corps de la pompe.

NE PAS visser la pompe directement dans la coque.

L'eau pompée doit être évacuée à travers un passe-coque au dessus de la ligne de flottaison (Voir les schémas d’installations traditionnelles), la gamme Supersub n'est pas conçue pour évacuer l'eau en-dessous de la ligne de flottaison, et une négligence à l'adhésion de ces mises en garde pourrait entrainer une inondation du bateau.

4. EN OPTION

LV1219 - Clapet Anti-retour, recommandé pour Supersub 500 et Supersub Smart 650 BE9001 - Automatique, détection de l'eau, interrupteur électronique (A utiliser avec 500, 1100 ou 1500) BE9002 - Automatique, détection de l'eau, flotteur (Voir Figure 3, Supersub 500 Système Automatique) SK5131 - Passe-coque ¾"(Supersub 500 et Supersub Smart 650) SF5204 - Passe-coque 1” (Supersub 1100/1500 et Supersub Smart 1100/1500)

5. INSTRUCTIONS D’INSTALLATION

Voir les schémas (page 8)

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 7

Supersub

Range

6. INSTRUCTIONS D’UTILISATION

Supersub 500 / Supersub 1100 / Supersub 1500 - Système Manuel:

Etape 1: Lorsqu'elles sont installées ces pompes doivent être actionnées en mettant l'interrupteur sur la position ON (Figure 3, Supersub 500 Système Manuel). Etape 2: La Supersub 500 doit être arrêtée dès le moment où l'eau a été évacuée de la cale car laisser la pompe tourner lorsque la cale est sèche réduit la durée de vie de la pompe.

Supersub 500 / Supersub 1100 / Supersub 1500 - Système Automatique:

Etape 1: Lorsque utilisée avec BE9001 ou BE9002 la pompe peut être laissée en automatique ou peut être mise en position d'activation manuelle (Figure 3, Supersub 500 système automatique).

Supersub Smart 650, Supersub Smart 1100 et Supersub Smart 1500:

Etape 1: Régler l'interrupteur 3 voies en Automatique (Figure 3 Supersub Smart 650/ 1100 / 1500), la pompe fonctionnera quand nécessaire. Placer vos doigts au-dessus du capteur pour vérifier l'activation de la pompe, retirez-les et attendez l'arrêt de la pompe (15 secondes). Verifier régulièrement la pompe pour s'assurer qu'il n'y a pas de colmatage (Figure 5).

7. EN CAS DE PROBLEME

SYMPTOMES CAUSES POSSIBLES SOLUTIONS

Vérifier les obstructions au niveau du filtre/hélice. Nettoyer avec de l'eau

savonneuse chaude (Ne pas utiliser d'agents de nettoyage chimique)

Déconnecter la pompe et verifier le débit passant à travers la tuyauterie,

déboucher ou nettoyer si nécessaire

Remplacer toutes les connections étroites et tous les éléments de tuyau-

terie cassés ou détériorés

Vérifier les obstructions au niveau du filtre/hélice. Nettoyer avec de l'eau

savonneuse chaude (Ne pas utiliser d'agents de nettoyage chimique)

Déconnecter la pompe et verifier le débit passant à travers la tuyauterie,

déboucher ou nettoyer si nécessaire

Débit limité

Filtre et ou hélice obstrués ou sale

Tuyauterie et ou connections obstruées ou

sale

Tuyauterie ou connections étroites

Puissance de la batterie faible Vérifier le niveau de la batterie, remplir ou recharger si nécessaire

Filtre et ou hélice complètements obstrués

Tuyauterie et ou connections obstruées ou

sale

Aucun débit

Interrupteur Flotteur bloqué en haut

Fonctionne

continuellement

(Automatique/Smart

Système

seulement)

Le capteur de champs électrique reste

8. HIVERAGE

Le gel en hiver peut endommager la gamme de produits Supersub. Pour éviter ces dommages, assurez vous que l'eau soit retirée de la cale surtout avant et pendant les mois d'hiver.

9. Aide Technique et Garantie

La gamme Supersub est une gamme de produits qui ne sont pas prêts à l'emploi. Que la pompe soit défectueuse du fait d'une mauvaise manipulation ou que le produit soit en dehors de la période de garantie la seule option est de racheter un nouveau produit complet. Pour toute condition de garantie, voir le document inclus. Du fait des conditions extrêmes que l'on trouve au sein des cales de bateaux nous vous recommandons de remplacer la pompe de cale tout les 3 ans, cela est dû au changement de températures et aux différents environnements chimiques.La politique que l’entreprise Whale mène est une politique d’amélioration continue

et nous nous réservons le droit de changer les spécifications sans avertissement préalable. Les illustrations ont seulement pour but de vous guider.

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Fusible coupé Vérifier les deux solutions au-dessus. Remplacer avec le fusible approprié

Batterie vide Vérifier le niveau de la batterie, remplacer, remplir ou recharger si nécessaire

Capteur mal positionné

Défaut de la pompe Vérifier la garantie d'un an. Contacter le fournisseur et remplacer la pompe.

Erreur de commutation

(Système Manuel)

activé

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Consulter les instructions d'installation, disponible avec le produit ou sur

notre site internet

Défaut de l'interrupteur On/Off

Interrupteur Automatique mal positionné

Interrupteur Flotteur /Interrupteur de champ électrique défectueux

Vérifier qu'il n'y a pas d'objet solide bougeant à l'intérieur de la cale et qui

pourrait altérer le mouvement du flotteur S'assurer du libre mouvement du flotteur

Mauvaise orientation de la pompe, consulter les instructions d'installation,

disponible avec le produit ou sur notre site internet

Vérifier qu'il n'y a pas d'objet solide bougeant à l'intérieur de la cale et qui

pourrait couvrir la surface de détection du capteur

Capteur trop près de la tuyauterie, de la structure du bateau ou de tout

autre corps de masse

Débris important(s) sur le détecteur- bien essuyer

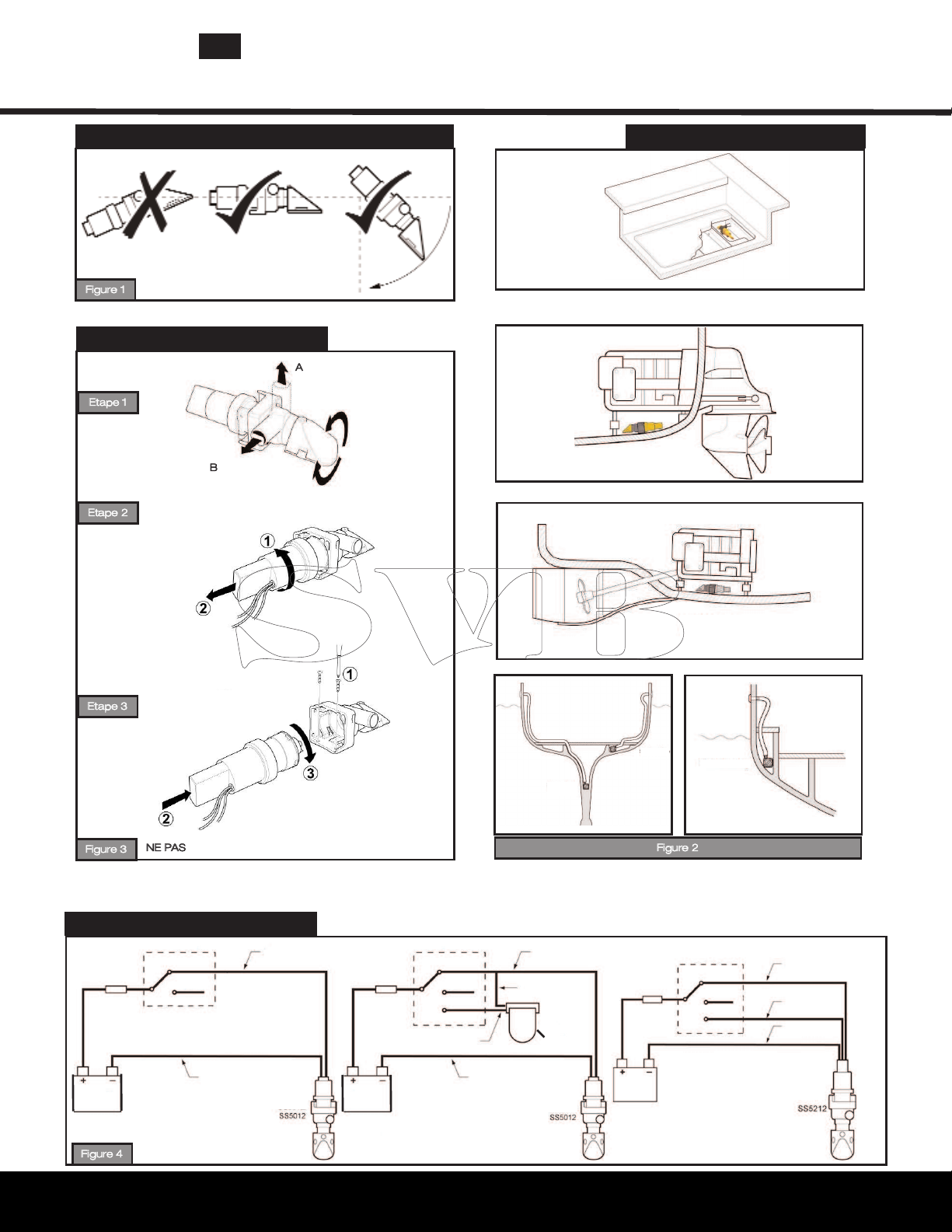

Page 8

Supersub

Installation Supersub Gamme

Figure 1

Instructions de montage

Etape 1

Etape 2

Tournez

Range

Emplacements Traditionnels

Sous le cockpit

Choisir position A ou B

Bateau à moteur

Voilier

Tirez

Etape 3

Poussez

NE PAS

Figure 3

Schémas de câblage

Fusible

visser la pompe directement dans la coque

Interrupteur

Manuel

Arrêt

Tournez

Fil brun

Vissez

Fusible

Interrupteur

Manuel

Arrêt

Automatique

Fil brun

Cale étroite

Fil brun

Fil noir

Flotteur

Cale basse

Fusible

Figure 2

Automatique

Montage latéral

Interrupteur

Manuel

Arrêt

Sous le moteur

Fil blanc

Fil brun

Fil noir

Batterie

Figure 4

Fil noir

Supersub 500 / Supersub

1100 / Supersub 1500

Système Manuel

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, Irlande du Nord BT19 1LT

Fil noir

Batterie

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Supersub 500 / Supersub

1100 / Supersub 1500

Systèm Automatique

Batterie

Supersub 500 / Supersub

Smart 1100 / Supersub

Smart 1500

Page 9

Supersub

Range

Plomberie

Figure 5

Maintenance

19mm (3/4”)

Bien Essuyer

Coque du bateau

Passe-coque

Anneau de serrage

Contreécrou

19mm (3/4”)

Figure 6

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, Irlande du Nord BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 10

Supersub

Grazie per aver acquistato un prodotto Whale

Da oltre 40 anni, Whale è leader per innovatività e design dei propri prodotti con autoclavi, pompe di sentina, serbatoi, rubinetti e docce per applicazioni in sistemi a basso voltaggio di elevata qualità. La società ed i suoi prodotti hanno conquistato una reputazione di qualità, efficienza e innovazione tra utenti e professionisti. Per visionare l'intera gamma dei prodotti, visitate il sito: www.whalepumps.com

Range

INDICE INDICE FIGURA

1. Principi generali 6. Istruzioni per l'uso

2. Applicazioni 7. Soluzione guasti

3. Avvertimenti 8. Invernalizzazione.

4. Optional 9. Assistenza e Garanzia.

5. Guida all’installazione

ATTENZIONE:

Installazioni non conformi a quanto indicato nel presente testo ed in altri successivi potrebbero invalidare la garanzia.

PER L'INSTALLATORE:

Verificare che il prodotto sia idoneo all'uso che si intende farne, seguire interamente queste istruzioni e accertarsi che tutto il personale sia a conoscenza delle linee guida qui indicate. Consegnare il presente manuale all'utente fnale.

PER L'UTILIZZATORE:

Leggere ed attenersi scrupolosamente a quanto indicato in questo manuale.

OF OPERATION

1. PRINCIPI GENERALI

I modelli Supersub 500, 1100 e 1500 e Supersub Smart 650, 1100 e 1500 sono progettati per l'uso esclusivo quale pompa di sentina su imbarcazioni da diporto. La gamma Supersub permette, grazie al minimo ingombro, l'installazione anche in zone della sentina difficilmente accessibili con pompe tradizionali. Il modello Supersub 500, 1100 e 1500 non è ad accensione automatica. (vedere la sezione 4 per indicazioni su interruttori che possono essere abbinati a queste pompe).

Figure 1. Installazione Figure 2. Esempi di installazione Figure 3. Montaggio Figure 4. Cablaggi elettrici Figure 5. Tubazioni Figure 6. Manutenzione

La pompa Supersub Smart 650/1100/1500 è completamente automatica. Il sistema rileva la presenza di acqua e attiva la pompa, spegnendola una volta prosciugata l'area. L'interruttore non ha parti mobili o soggette ad usura. L'interruttore utilizzato nella Supersub Smart 650/1100/1500 ha un ritardatore incorporato che evita l'accensione involontaria ed intermittente in presenza di onde.

2. APPLICAZIONI

• Le pompe Supersub sono progettate per un normale utilizzo come pompe di sentina. La portata e la prevalenza possono variare in base alle condizioni di utilizzo ed installazione. Per un utilizzo differente da quello considerato è responsabilità di installatore ed utilizzatore verificare la compatibilità del funzionamento e dei materiali.

• Questo prodotto deve essere utilizzato solo come pompa di sentina su imbarcazioni da diporto. Se utilizzato come unica pompa di sentina, Supersub 500/1100/1500 e Supersub Smart 650/1100/1500 deve essere utilizzato solo su imbarcazioni fino a 24m

•

La pompa di sentina deve scaricare attraverso un idoneo dispositivo posizionato fuoribordo sopra la linea di galleggiamento.

3. AVVERTIMENTI

La gamma Supersub è destinata all'utilizzo su imbarcazioni da diporto come specificato nella sezione 2, qualsiasi differente utilizzo può invalidare in tutto o in parte la garanzia prevista.

NON

avvitare direttamente allo scafo L'acqua deve essere scaricata attraverso un passaggio al di sopra della linea di galleggiamento (vedere installazioni tipiche), le pompe Supersub non possono essere utilizzate in sistemi con scarichi immersi. Il mancato rispetto di questa regola può portare all'allagamento ed eventuale successivo affondamento dell'imbarcazione.

4. OPTIONAL

LV1219 - Valvola di non ritorno (Supersub 500 y Supersub Smart 650) BE9001 - Interruttore elettronico a sensori di campo (solo per modelli Supersub 500, 1100 e 1500) BE9002 - Interruttore con galleggiante (solo per modelli 500) rif. fig. 3 SK5131 - ¾" Skin fitting (Supersub 500 y Supersub Smart 650) SF5204 - 1” Skin fitting (Supersub 1100/1500 y Supersub Smart 1100/1500)

5. GUIDA ALL’INSTALLAZIONE

Vedere schemi (pagina 12)

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 11

Supersub

Range

6. Istruzioni per l'uso

Supersub 500 / Supersub 1100 / Supersub 1500 - ad accensione manuale:

Accensione: se installate senza accessori esterni, queste pompe devono essere accese mediante l'interruttore (figura 3, Supersub 500 manuale). Spegnimento: le pompe Supersub manuali devono essere spente immediatamente appena viene esaurita l'acqua presente nell'area di azione. Il funzionamento a secco riduce la durata e l'efficienza della pompa.

Supersub 500 / Supersub 1100 / Supersub 1500 - con interruttore automatico:

Quando abbinate agli interruttori BE9001 o BE9002 le pompe possono essere attivate in automatico mediante gli interruttori o manualmente come sopra descritto (figura 3, Supersub 500 automatico)

Supersub Smart 650, Supersub Smart 1100 e Supersub Smart 1500:

Posizionare l'interruttore a 3 vie sulla posizione automatico (figura 3 Supersub Smart 650/1100 / 1500), la pompa si attiverà solo in presenza costante di acqua. La pompa si spegnerà 15 secondi dopo aver esaurito l'acqua nell'area di azione. E' possibile verificarne il corretto funzionamento posizionando due dita sopra i sensori, la pompa si attiverà per poi spegnersi dopo 15 sec..Controllare periodicamente la succhiarola e la girante per accertarsi che non ci siano ostruzioni (figura 5).

7. Soluzione Guasti

EFFETTO POSSIBILE CAUSA RIMEDIO

Ispezionare succhiarola e girante. Lavare con acqua dolce e sapone

(non utilizzare mai detergenti chimici)

Scollegare la pompa e verificare il passaggio dei tubi. Rimuovere lo

schiacciamento o l'ostruzione.

Sostituire i tubi o qualsiasi altra connessione che restringa il passaggio.

Ispezionare succhiarola e girante. Lavare con acqua dolce e sapone

(non utilizzare mai detergenti chimici)

Flusso ridotto

Sporcizia nella succhiarola o nella girante

Schiacciamento o pieghe dei tubi

Tubi troppo stretti

Batteria scarica o debole Controllare la batteria, ricaricare o sostituire se necessario.

Materiali nella succhiarola o nella girante

Tubi ostruiti Scollegare la pompa e verificare l'impianto. Rimuovere eventuali ostruzioni.

Nessun flusso

Accensione

continua (solo per

automatico

e Smart)

8. Invernalizzazione

Il congelamento dell'acqua all'interno della pompa può causare danni o rendere inutilizzabile la pompa. Per evitare questo rischio, si consiglia di svuotare l'acqua dalla sentina con regolarità durante i mesi invernali.

9. Assistenza e Garanzia

La gamma delle pompe Supersub non ha parti che possano essere riparate o sostituite. In caso di rottura meccanica o elettrica la pompa dovrà essere sostituita integralmente. Le condizioni complete della garanzia sono presenti nel documento allegato. In considerazione della notevole importanza della pompa di sentina a bordo di una imbarcazione, consigliamo di verificarne frequantemente lo stato e di sostituirla al primo accenno di malfunzionamento o comunque ogni 3 anni.

La politica di continuo sviluppo e miglioramento dei propi prodotti può portare a modifiche anche importanti non riportate nel presente manuale. Le illustrazioni qui presenti sono solo indicative e non rappresentano le caratteristiche del prodotto.

Galleggiante bloccato (solo BE9002) (ad

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Fusibile bruciato Trovare la causa del sovraccarico. Sostituire con il fusibile adatto.

Batteria insufficiente Controllare la batteria, ricaricare o sostituire se necessario

Sensore in posizione errata

Pompa guasta Contattare il distributore od il rivenditore locale. Garanzia 1 anno

Interruttore o cablaggio errato

accensione manuale)

Sensore di controllo

(solo BE9001)

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Controllare sul manuale o sul sito le indicazioni per una corretta

installazione

Controllare apertura e chiusura dell'interruttore, eventualmente sostituire.

Posizionamento errato del galleggiante, verificare.

Galleggiante guasto o errore nei collegamenti.

Verificare che non siano presenti in sentina materiali che possano impedire

il movimento del galleggiante.

Verificare che il galleggiante si muova libero sul suo asse

Orientamento errato della pompa, verificare sul manuale o sul sito web le

indicazioni per una corretta installazione.

Verificare che non siano presenti in sentina oggetti che possano coprire

l'area del sensore.

Sensore troppo vicino o a contatto con tubi, scafo o altre strutture.

Sporcizia sul sensore – pulire accuratamente

Page 12

Supersub

Installazione SUPERSUB Gamma

Figura 1

Montaggio

Passaggio 1

Passaggio 2

RUOTARE

Range

Esempi di installazione

Sotto il pagliolo

Orientament o scarico

(A o B)

Imbarcazioni a motore

Imbarcazioni a vela

TIRARE

Passaggio 3

SPINGERE

Figura 3

Cablaggi elettrici

NON avvitare direttamente allo scafo

Interruttore

Manuale

Fusibile

OFF

AVVITARE

RUOTARE

Filo marrone

Fusible

Interruttore

Manuale

OFF

Auto

Filo marrone

Sentine

profonde

Filo marrone

Filo nero

Aree ristrette

Fusible

Figure 2

Manuale

Montaggio laterale

Interruttore

OFF

Auto

Fil blanco

Filo marrone

Filo nero

Batteria

Figura 4

Filo nero

Supersub 500 / Supersub

1100 / Supersub 1500 ad

accenzione manuale

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Filo nero

Batteria

Supersub 500 / Supersub

1100 / Supersub 1500 con

interruttore automatico

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Interruttore con galleggiante

Batteria

Supersub Smart 650 /

Supersub Smart 1100 /

Supersub Smart 1500

Page 13

Supersub

Range

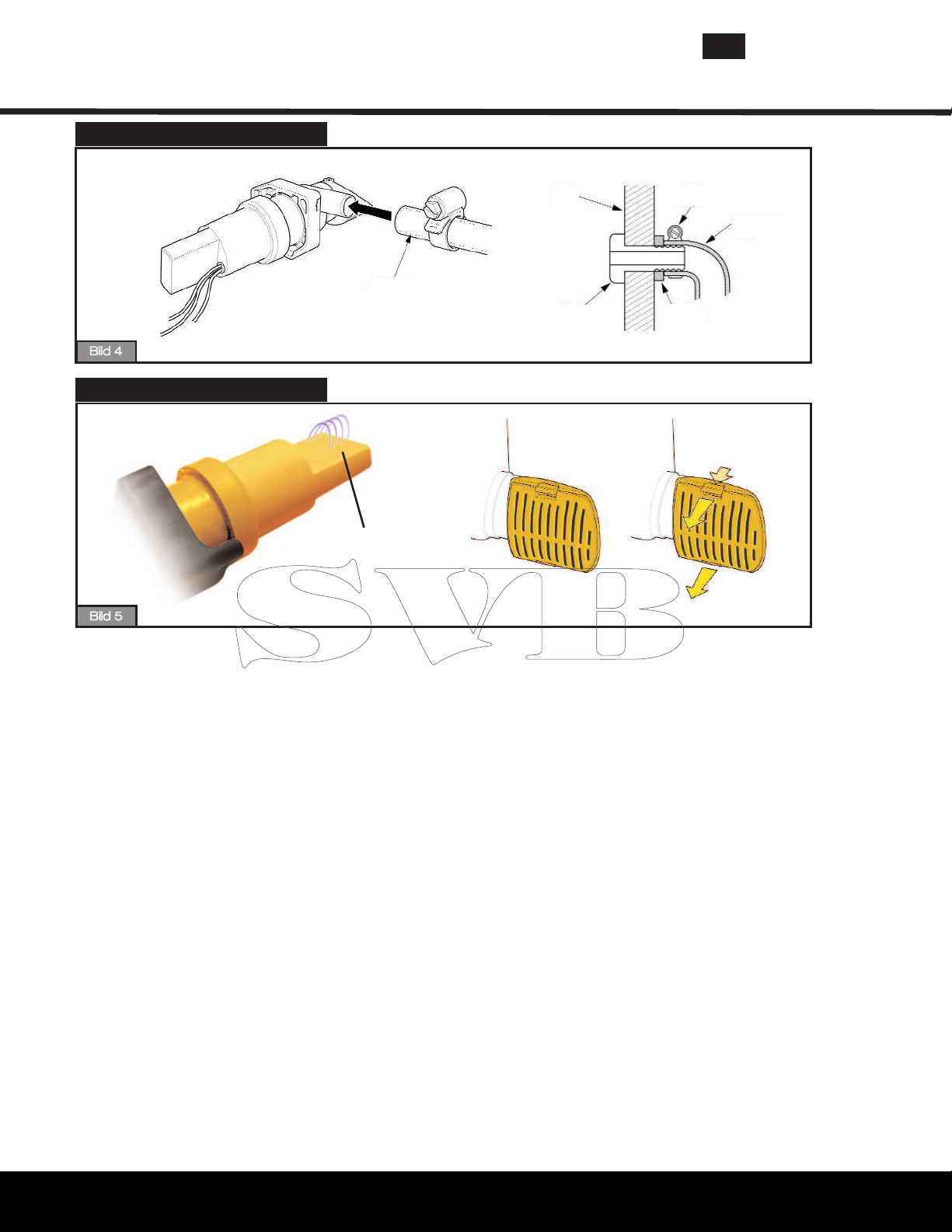

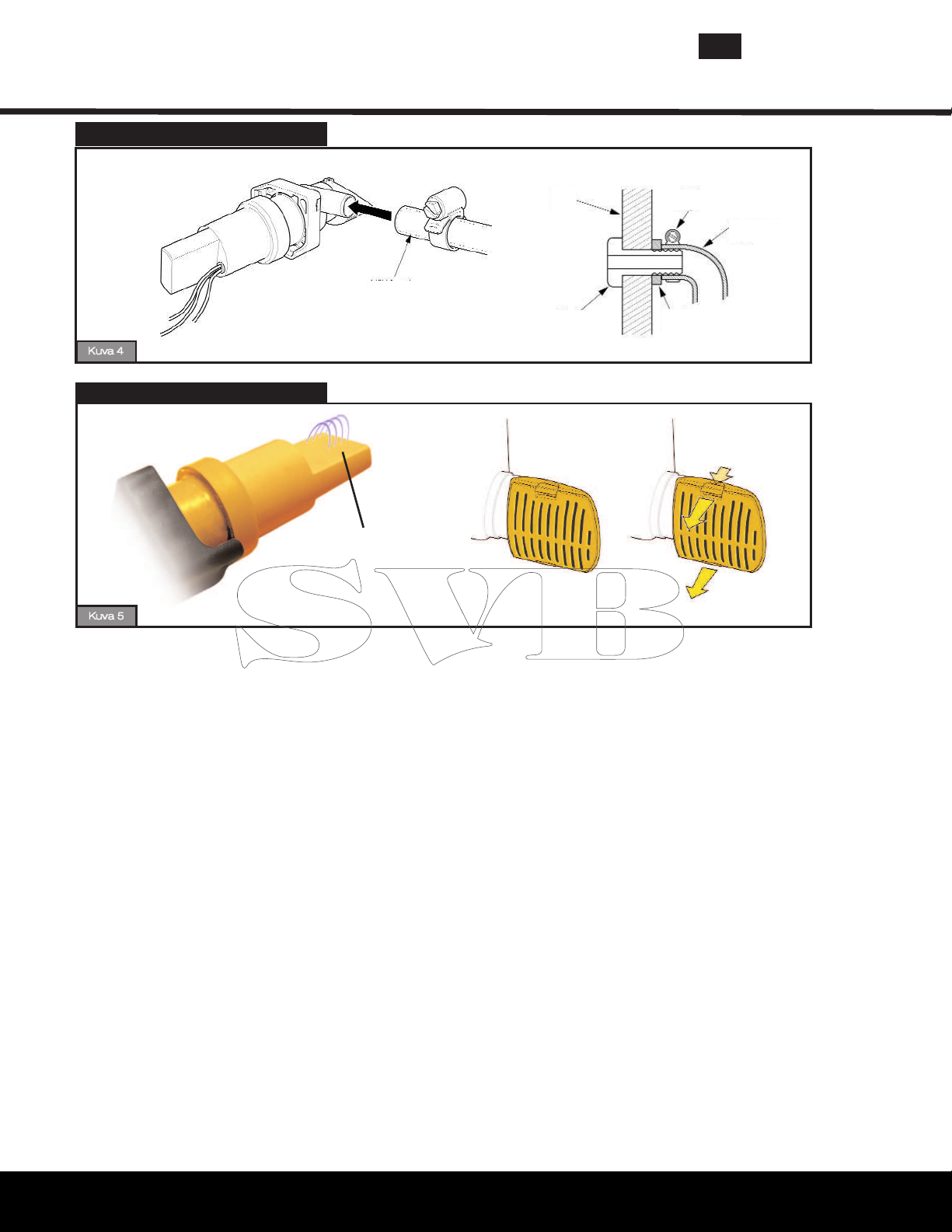

Tubazioni

Figura 5

Manutenzione

19mm (3/4”)

Mantenere pulito

scafo

passascafo

fascetta a vite

dado di fissaggio

19mm (3/4”) tubo

Figura 6

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 14

Gama

Muchas gracias por comprar este producto Whale.

Desde hace más de 40 años, Whale es el referente en el diseño y la fabricación de sistemas de agua dulce, achique y aguas residuales incluyendo accesorios de fontanería, grifos, duchas, tanques y bombas en 12 y 24 voltios. La empresa y sus productos son hoy sinónimo de calidad, fiabilidad e innovación, respaldados por un excelente servicio de atención al cliente. Para más información sobre nuestra gama de productos visite: www.whalepumps.com

Supersub

CONTENIDOS LISTA DE IMAGENES

1. Principiosde Funcionamiento 5.Instrucciones de uso

2. Aplicación 7. Localización y resolución de problemas

3. Advertencia 8. Invernaje

4. Accesorios opcionales 9. Servicio y garantía

5. Instrucciones de montaje

ADVERTENCIA Tenga en cuenta que una incorrecta instalación podría invalidar la garantía.

PARA EL INSTALADOR:

Compruebe que el producto es el apropiado para la aplicación, siga las instrucciones de montaje, asegúrese de que todos los instaladores implicados también lo hacen y de que estas instrucciones llegan al usuario final.

PARA EL USUÁRIO:

Lea atentamente las siguientes instrucciones.

1. PRINCIPIOS DE FUNCIONAMIENTO

Los dos modelos de Supersub 500, 1100 y 1500, y Supersub Smart 650, 1100 y 1500, han sido específicamente diseñados para achicar, de forma rápida y eficiente, el agua de sentina en embarcaciones de recreo. La gama Supersub es idónea para ser instalada en espacios estrechos y con poca altura donde otras bombas de sentina no pueden. EL MODELO SUPERSUB 500/1100/1500 NO ES UNA BOMBA AUTOMATICA. (Ver la Sección, 4. para interruptores y otras opciones disponibles). La bomba Supersub Smart 650/1100/1500 es totalmente automática. Se activa automáticamente cuando detecta la presencia de agua y se apaga cuando el nivel de agua baja. El interruptor es un bloque compacto sin partes móviles. Para evitar falsos encendidos por salpicaduras, el interruptor incorpora un sistema de retardo en el encendido.

Dibujo 1. Instalación Dibujo 2. Instalación estandar Dibujo 3 Instrucciones de montaje Dibujo 4. Esquema eléctrico Dibujo 5 Conexión de tuberías Dibujo 6. Mantenimiento

2. APLICACIONES

• La Supersub está diseñada para funcionar como una bomba de achique estándar. La capacidad de salida depende de las

condiciones de instalación y funcionamiento. Si este producto va a ser empleado para otras aplicaciones o con cualquier otro líquido, es responsabilidad del usuario asegurarse de que la bomba es adecuada para este uso y que los líquidos son totalmente compatibles con los materiales de la bomba.

• Producto recomendado para achique en sentinas de barcos de recreo. Cuando se trata de la bomba de achique principal, las

bombas Supersub 500, 1100 y 1500 y Supersub Smart 650, 1100 y 1500 sólo son recomendadas en barcos de hasta 24m.

• La evacuación del agua de la sentina sólo debería realizarse a través de un pasacascos correctamente ubicado por encima de

la línea de flotación.

3. ADVERTENCIA

La gama de productos Supersub ha sido exclusivamente diseñada para achicar agua de sentina en barcos de recreo. La garantía podría quedar invalidada si el producto es utilizado para otras aplicaciones o fuera de los parámetros indicados en el embalaje y cuerpo de la bomba.

No atornille la bomba directamente al casco.

La evacuación del agua de la sentina deberá realizarse a través de un pasacascos ubicado por encima de la línea de flotación. Véase esquemas de instalación/montaje . La gama Supersub no es apta para achiques bajo la línea de flotación. No atender a esta advertencia puede provocar el hundimiento de la embarcación.

4. ACCESORIOS OPCIONALES

LV1219 - Válvula antirretorno, recomendada para Supersub 500 y Supersub Smart 650 BE9001 - Automático de activación por agua, interruptor electrónico (Para usar con 500, 1100 y 1500) BE9002 - Automático de activación por agua, interruptor eléctrico tipo flotador (Ver Dibujo 3, Sistemas Automático Supersub500) SF5131 - Pasacascos ¾` (Supersub 500 y Supersub Smart 650) SF5204 - Pasacascos 1” (Supersub 1100/1500 y Supersub Smart 1100/1500)

5. INSTRUCCIONES DE MONTAJE

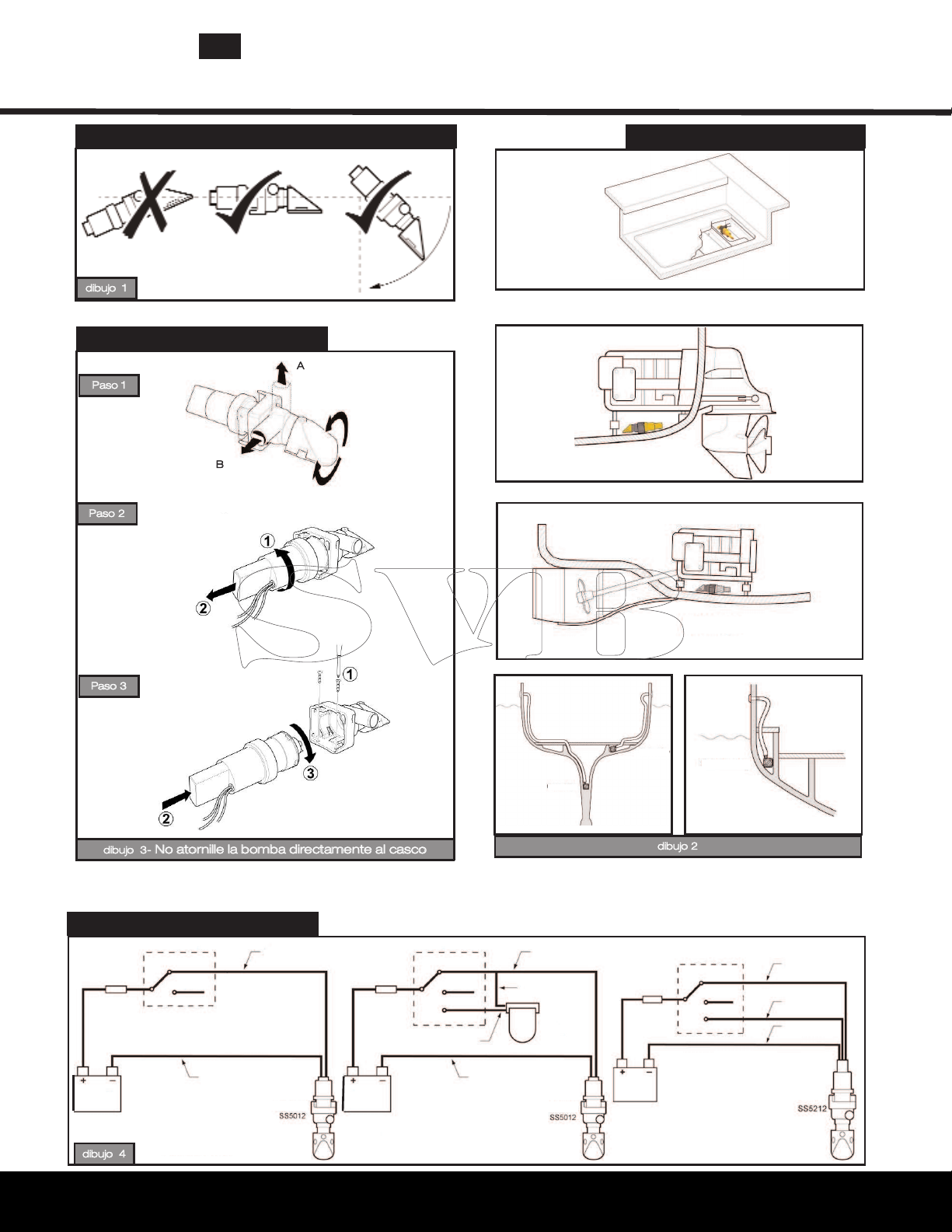

Véase esquemas de instalación/montaje (pág. 16)

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 15

Supersub

Range

6. Instrucciones de uso

Supersub 500 / Supersub 1100 / Supersub 1500 - en modo manual:

1) Para encender la bomba es necesario poner el interruptor manual en la posición ON (Dibujo 3, Supersub 500 Modo Manual).

2) La bomba debe apagarse una vez se vacíe el agua de la sentina. El funcionamiento de la bomba en seco reduce su vida útil.

Supersub 500 / Supersub 1100 / Supersub 1500 - en modo automático:

La bomba podrá activarse manualmente o funcionar en automático cuando se instala con los interruptores BE9001 o BE9002 (Dibujo 3, Supersub 500 Modo Automático)

Supersub Smart 650, Supersub Smart 1100 y Supersub Smart 1500:

Coloque el interruptor de 3 posiciones en automático (Dibujo 3, Supersub Smart 650/ 1100 / 1500) y la bomba funcionará cuando sea necesario. Para comprobar que la bomba está activada coloque los dedos sobre el sensor. Retírelos y espere a que la bomba se detenga (15 segundos). Verifique la bomba con regularidad para asegurarse de que no existen obstrucciones(Dibujo5).

7. Localización y resolución de problemas

PROBLEMA POSIBLES CAUSAS SOLUCION

Buscar obstrucciones en filtro y/o turbina. Limpiar con agua jabonada

(No usar productos que contengan agentes químicos)

Buscar obstrucciones en filtro y/o turbina. Limpiar con agua jabonada

(No usar productos que contengan agentes químicos)

Escaso caudal

Filtro y/o turbina sucios o obstruidos

Tubería y/o conexiones obstruidas o sucias Desconecte y compruebe la tubería, desatascar o limpiar si es necesario

Tubería y/o conexiones comprimidas Reponer la conexión o tubería deterioradas

Batería baja de carga Revisar el estado de la batería y cargarla si es necesario

Filtro y/o turbina completamente

obstruidos

Tubería y/o conexiones obstruidas o sucias Desconecte y compruebe la tubería, desatascar o limpiar si es necesario

No hay caudal

Automático tipo flotador atascado en posi-

ción vertical (en modo manual)

La bomba no se

detiene

Automático electrónico continuamente

8. Invernaje

Las heladas en invierno pueden provocar daños en la gama de productos Supersub. Para evitarlo mantenga la sentina siempre seca, sobre todo durante los meses de invierno.

Fusible fundido

Batería sin carga Revisar el estado de la batería y cargarla o cambiarla si es necesario

Sensor mal ubicado

Bomba averiada

Defecto en interruptores

activado

Compruebe primero que no existen obstrucciones. Cambie el fusible

apropiado

Consultar instrucciones de montaje en el manual incluido en el producto o

en nuestra página web.

Comprobar si está en garantía (1 año). Contactar con el distribuidor

y cambiarla.

Interruptor ON/OFF defectuoso

Interruptor automático mal ubicado

Interruptor automático defectuoso

Comprobar que no hay objetos en la sentina que impidan el movimiento

del flotador

Asegúrese de que el flotador bascula sin problemas

Bomba mal orientada. Consultar instrucciones de montaje en el manual

incluido en el producto o en nuestra página web

Comprobar que no hay objetos en la sentina que puedan cubrir la zona

donde se encuentra el sensor

Sensor demasiado cerca de la tubería, de un mamparo u otro elemento

de masa

Sensor sucio – limpiar con un trapo

9. Servicio y garantía

Los productos de la gama Supersub no se pueden reparar. En caso de fallo debido a un mal uso de la bomba o si el producto está fuera del periodo de garantía, la única opción es comprar una unidad completa nueva. Debido a las condiciones extremas por los cambios de temperatura y la acción de diferentes agentes químicos que se dan en la sentina de un barco, recomendamos la reposición de la bomba de achique sumergible al menos cada tres años.

Debido a nuestra política de una continua mejora de los productos, nos reservamos el derecho a cambiar estas especificaciones sin previo aviso. Los dibujos sólo tienen carácter informativo.

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 16

Gama

INSTALACION SUPERSUB GAMA

dibujo 1

Instrucciones de instalación

Paso 1

Paso 2

GIRAR

Supersub

Instalación estándar

Bajo Cubierta

Elija Orientación A or B

Barco a motor

Velero

TIRAR

ATORNILLAR

Paso 3

GIRAR

EMPUJAR

dibujo 3- No atornille la bomba directamente al casco

Esquema eléctrico

Fusibile

Interruptor

Manual

Desconexión

Cable marrón

Fusible

Interruptor

Manual

Desconexión

Automático

Cable marrón

sentina plana

Cable marrón

Cable negro

Int. Auto. Flotador

sentina estrecha

Fusible

dibujo 2

Automático

Montaje lateral

Interruptor

Manual

Desconexión

Cable blanco

Cable marrón

Cable negro

Batería

dibujo 4

Cable negro

Supersub 500 /

Supersub 1100 /

Supersub 1500 en

modo manual

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Cable negro

Batería

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Supersub 500 / Supersub 1100 / Supersub 1500 en

modo automático

Batería

Supersub Smart 650, Supersub Smart1100, Supersub Smart1500

Page 17

Supersub

Range

Conexión de tuberías

dibujo 5

Mantenimiento

19mm (3/4”)

limpiar con un trapo

casco del barco

pasacascos

abrazadera

19mm (3/4”)

tuerca fijación

dibujo 6

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 18

Supersub

Vielen Dank dafür, daß Sie sich für dieses Whale Produkt entschieden haben.

Seit mehr als 40 Jahren ist Whale wegweisend in Entwicklung und Produktion von Frischwasser-, Bilgen- und Schmutzwassersystemen bestehend aus: Fittings, Hähnen, Duschen und Pumpen für den Niedrig-Sapnnungsbereich. Die Firma und deren Produkte haben einen Ruf in Bezug auf Qualität, Zuverlässigkeit und Innovation verstärkt durch einen hervorragenden Kundenservice. Für weitere Information besuchen Sie uns auf: www.whalepumps.com

Range

INHALT LISTE DER ABBILDUNGEN

1. Funktionsgrundlagen 6. Gebrauchsanweisungen

2. Anwendungsbereiche 7. Fehlersuche

3. Warnhinweise 8. Einwintern

4. Optionales Zubehör 9. Serviceunterstützung und Gewährleistung

5. Installlationsanleitung

Für den Installateur:

Lesen Sie das Nachfolgende sorgfältig vor der Installation. Prüfen Sie, ob das Produkt für den gedachten Anwendungszweck geeignet ist. Befolgen Sie die Installationsanweisungen und stellen Sie sicher, ass alle beteiligten Personen die nachfolgenden Punkte liest. Stellen Sie außerdem sicher, daß diese Arbeitsanleitungen an den Anwender weitergeleitet werden.

Für den Anwender:

Lesen Sie die nachfolgenden Anweisungen sorgfältig.

1. Funktionsgrundlagen

Alle 2 Supersub-Ausführungen, Supersub 500,1100 und 1500 und Supersub Smart 650, 1100 und 1500 sind einzigartig entwickelt, speziell zur schnellen und effizienten Abpumpen von Bilgenwasser aus Freizeitbooten. Die Supersub-Serie passt in schmale und niedrige Räume, die von anderen Bilgenpumpen nicht werreicht werden. DIE SUPERSUB 500/1100/1500 IST KEIN AUTOMATIKPUMPE. Bitte informieren Sie sich im Abschnitt 4 über mögliche Schalter und anderes passendes Zubehör. Supersub Smart 650 ist komplett automatisch. Sie erkennt den Wasserstand und schaltet die Pumpe entsprechend ein, bzw. aus, wenn der Pegel gefallen ist. Das Schalten erfolgt zuverlässig, weil keine beweglichen Teile betroffen sind. Die Supersub Smart 650/1100/1500 erkennt, ob es sich um schwappendes Wasser handelt, ohne die Pumpe bei jedem Schwall einzuschalten, weil sie eine Zeitverzögerung eingebaut hat.

2. Anwendungsbereiche

Abb 1. Installation Abb 2 Typische Einbaubeispiele Abb 3. Einbauanweisung Abb 4 Kabeldiagramm Abb 5. Schlauchverbindung Abb 6. Pflege

Die Supersubs wurden zum Pumpen von normalem Bilgenwasser entwickelt. Die Fördermenge hängt von den Einbau und Arbeitsbedingungen ab. Falls dieses Produkt zu anderen Zwecken oder zum Pumpen anderer Flüssigkeiten benutzt werden soll, liegt es in der Verantwortung des Anwenders, zu prüfen, ob die Pumpe dazu geeignet ist, insbesondere, ob die verwendeten Materialien mit den zu pumpneden Flüssigkeiten kompatibel sind. Diese Pumpe darf nur in Bilgen von Freizeitbooten verwendt werden. Wird die Supersub Smart 500 als einzige oder Hauptlenzpumpe eingesetzt darf das Boot nicht länger als 24 Meter (ca. 78 ft) sein. Das Bilgenwasser darf nur durch eine korrekt montierte Decksdurchführung oberhalb der Wasserlinie entsorgt werden.

3. Warnhinweise

OF OPERATION

Die Supersub-Serie wurde ausschließlich zum Pumpen von normalen Bilgenwasser auf Sportbooten und PWCs entwickelt (wie unter Anwendungsbereiche erklärt). Ihre Gewährleistungsansprüche können ungültig werden, falls das Produkt in anderen Anwendungsbereichen benutzt wurde, bzw. Außerhalb der Geltungsbereiche der auf Verpackung und Pumpe vermerkten Standards.

Die Pumpe darf nicht direkt an den Rumpf geschraubt werden

Das Bilgenwasser darf nur durch eine korrekt montierte Decksdurchführung oberhalb der Wasserlinie entsorgt werden (Siehe typische Installationsgrafiken). Die Supersub-Serie kann nicht in Systemen eingesetzt werden, deren Auslass unterhalb der Wasserlinie liegt. Versäumnisse beim Befolgen dieser Warnhinweise können zum Fluten des Bootes führen.

4. Optionales Zubehör

LV1219 Rückschlagventil, empfohlen für Supersub 500 und Supersub Smart 650 BE9001 elektronischer Schwimmerschalter (für Supersub 500, 1100 und 1500) BE9002 Schwimmerschalter (Abb.3, Supersub 500 Automatiksystem) SF5131 Borddurchbruch mit

SF5204 Borddurchbruch mit 1"-Anschluss (Supersub 1100/1500 und Supersub Smart 1100/1500)

5. Installationsanleitung

Seihe Grafik (Seite 18)

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

"-Anschluss (Supersub 500 und Supersub Smart 650)

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 19

Supersub

Range

6. Gebrauchsanweisung

Supersub 500 / Supersub 1100 / Supersub 1500 - manuelles System:

Schritt 1: bei Alleininstallation müssen diese Pumpen aktiviert werden, indem der Schalter in die EIN-Position gebracht wird. (Abb.4, Supersub 500 manuelles System) Schritt 2: Die Supersub muss ausgeschaltet werden, sobald das Wasser aus der Bilge gepumpt ist. Ein Trockenlaufen verkürzt die Lebensdauer der Pumpe.

Supersub 500 / Supersub 1100 / Supersub 1500 - automatisches system:

Schritt 1: Bei Gebrauch mit BE9001 oder BE9002 kann die Pumpe auf Automatikstellung oder manuell geschaltet werden (Abb. 4, Supersub 500 automatisches system).

Supersub Smart 650, Supersub Smart 1100 und Supersub Smart 1500:

Schritt 1: Bringen Sie den 3-Wege-Schalter auf Smart/Automatic (Abb. 4 Supersub Smart 650/1100/1500) und die Pumpe springt bei Bedarf an. Decken Sie die Sensorfläche mit den Fingern ab, um zu prüfen, ob die Pumpe aktiviert ist. Lassen Sie die Fläche wieder los und warten Sie darauf, daß die Pumpe stoppt (15 Sekunden). Überprüfen Sie die Pumpe regelmässig, um sicherzustellen, daß keine Verstopfungen auftreten (Abb.6)

7. Fehlersuche

Symptom Mögliche Ursachen Abhilfe

Zu geringe

Förderleistung

Kein Durchfluß

Pumpe läuft

ununterbrochen

Blockierter oder verschmutzter Filter oder

Impeller

Blockierte oder verschmutzte Leitungen

und/oder Fittings

Zu enge Leitungen oder Fittings

Geringe Batterieleistung Überprüfung des Ladezustands der Batterie und ggflls. Laden der Batterie

Komplett verstopfter Filter und/oder Impeller

Blockierte oder verschmutzte Leitungen

und/oder Fittings

Durchgebrannte Sicherung

Entladene Batterie Überprüfung des Ladezustands der Batterie und ggflls. Laden der Batterie

Falsch montierter Sensor

Pumpendefekt

Schalter inkorrekt montiert

Schwimmerschalter verklemmt (manuelles

System)

Elektronischer Schalter bleibt angeschaltet

Überprüfen auf Verstopfungen im Filter/Impeller. Mit sauberem Seifenwasser reinigen (keine chemischen Reiniger verwenden)

Ausbau der Pumpe und Überprüfung der Leitungen und deren Reinigung

wenn nötig

Ersetzen Sie die verengte Verbindungen und jeden geknickten oder

abgeknickten Schlauch

Überprüfen auf Verstopfungen im Filter/Impeller. Mit sauberem Seifenwasser reinigen (keine chemischen Reiniger verwenden)

Ausbau der Pumpe und Überprüfung der Leitungen und deren Reinigung

wenn nötig

Zuerst die oberen beiden Punkte prüfen, ersetzen Sie durch passende

Sicherung

Lesen Sie die Installationsanweisungen, mit dem Produkt erhalten oder über

unsere website

Überprüfen Sie den 1jährigen Gewährleistungsanspruch, Setzen Sie sich mit

einem Fachhändler in Verbindung und ersetzen Sie die Pumpe

Fehlerhafter EIN/AUS Schalter

Falsch platzierter Automatikschalter

Fehlerhafter Schwimmerschalter/elektronischer Schalter

Überprüfen, ob es lose Teile in der Bilge gibt, die den Schalter verklemmen

könnten.

Sicherstellen der freien Bewegungsmöglichkeit des Schwimmerschalters

Falsche Pumpenausrichtung, lesen Sie die Installationsanweisungen, mit

dem Produkt erhalten oder auf unserer website

Überprüfen, ob es lose Teile in der Bilge gibt, die den Sensorbereich

abdecken könnten.

Der Sensor ist zu dicht an Fittingen, Bootsstrukturen oder anderen

Masse-Teilen montiert

Verschmutzter Sensor - sauber wischen

8. Einwintern

Frost im Winter kann Schäden an den Supersub-Pumpen verursachen. Um dies zu vermeiden, stellen Sie bitte regelmässig sicher, dass das Bilgenwasser entfernt wurde, besonders vor und während der Wintermonate.

9. Serviceunterstützung

Die Supersub Serie kann nicht repariert werden. Sollte die Pumpe aufgrund von Falschbehandlung ausfallen oder das Produkt bereits aus der Gewährleistungsfrist herausgefallen sein, ist der Neukauf einer kompletten Pumpe die einzige Option. Die kompletten Gewährleistungshinweise entnehmen Sie bitte dem beigefügten Dokument. Aufgrund der extremen Konditionen in Botosbilgen empfehlen wir, dass Sie Ihre Lezpumpe spätestens alle 3 Jahre austauschen, dies vor allem aufgrund der Temperaturschwankungen und diverser chemischer Einflüsse.

Zu Whales Bestreben gehört die ständige Verbesserung unserer Produkte und deshalb behalten wir uns das Recht vor Spezifikationen ohne Ankündigung zu ändern. Die Illustrationen sind nur für den Gebrach zur Anleitung bestimmt und nicht verbindlich.

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 20

Supersub

Einbau Supersub Strecke

Abb.1

Einbauanweisungen

Schritt.1

Schritt.2

drehen

Range

Typische Einbaubeispiele

unter dem Cockpit

A oder B

Motorfahrzeug

Segelfahrzeug

drücken

Schritt.3

drücken

Abb 3. Die Pumpe darf nicht direkt an den Rumpf geschraubt werden

Elektrische Anschlüsse

Schalter

Sicherung

Manuell

AUS

Schrauben

drehen

Braunes Kabel

Sicherung

Automatisch

Braunes Kabel

Schalter

Manuell

AUS

flache Bilge

Abb 2

Braunes Kabel

Schwarzes Kabel

Schwimmerscalter

enge Bilge

Sicherung

Seitenmontage

Schalter

Manuell

AUS

Automatisch

unter der Maschine

Weisses Kabel

Braunes Kabel

Schwarzes Kabel

Batterie

Abb.4

Schwarzes Kabel

Supersub 500 / Supersub

1100 / Supersub 1500

manuelles System

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Schwarzes Kabel

Batterie

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Supersub 500 /

Supersub 1100 /

Supersub 1500

automatisches

system

Batterie

Supersub Smart 650/

Supersub Smart 1100/

Supersub Smart 1500

Page 21

Supersub

Range

Plomberie

Schlauchverbindung

Abb. 5

Maintenance

Pflege

19mm (3/4”)

sauber wischen

Rumpf

Decksdurchbruch

Schlauchschelle

3/4 - 19mm

Kontermutter

Figura 6

Abb. 6

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 22

Supersub

Tack för att du köpte denna produkt från Whale!

I mer än 40 år har Whale visat vägen i design och tillverkning av färskvatten, slagvatten- och avloppssystem inklusive rör, kranar, duschar och pumpar, för anslutning till lågspänning. Företaget och dess produkter har byggt sitt rykte på kvalitet, tillförlitlighet och nyskapande, uppbackat av en utmärkt kundsupport. För information om alla våra produkter, besök www.whalepumps.com

Range

Innehåll Bilder

1. Handhavande 6. Användarinstruktion

2. Användningsområde 7. Felsökning

3. Varning 8. Vinterbruk

4. Tillbehör 9. Service och garanti

5. Installering

Till installatören

Läs det följande noggrant före installation. Kontrollera att produkten är lämplig för den avsedda tillämpningen. Följ dessa installationsanvisningar och förvissa dig om att alla berörda personer läser nedanstående punkter. Se också till att användarinstruktionerna ges till slutanvändaren.

Till användaren

Läs följande instruktioner noggrant.

1. Handhavande

Båda Supersub Modeller 500/1100/1500 och Smart är unikt konstruerade för snabb och effektiv tömning av slagvatten i fritidsbåtar. Supersub Range passar i trånga och låga utrymmen till skillnad från andra pumpar. Modell Supersub 500,1100 och 1500 är INTE automatisk. (Se sektion 4 för brytare och tillbehör till dessa produkter.) Supersub Smart är helt automatisk. Den känner av stigande vatten och startar pumpen, stänger av den när vattennivån sjunkit. Brytaren är av halvledarteknik och därmed utan rörliga delar. Supersub kan översköljas av vatten utan att pumpen startar vid varje våg eftersom den har en inbyggd fördröjning.

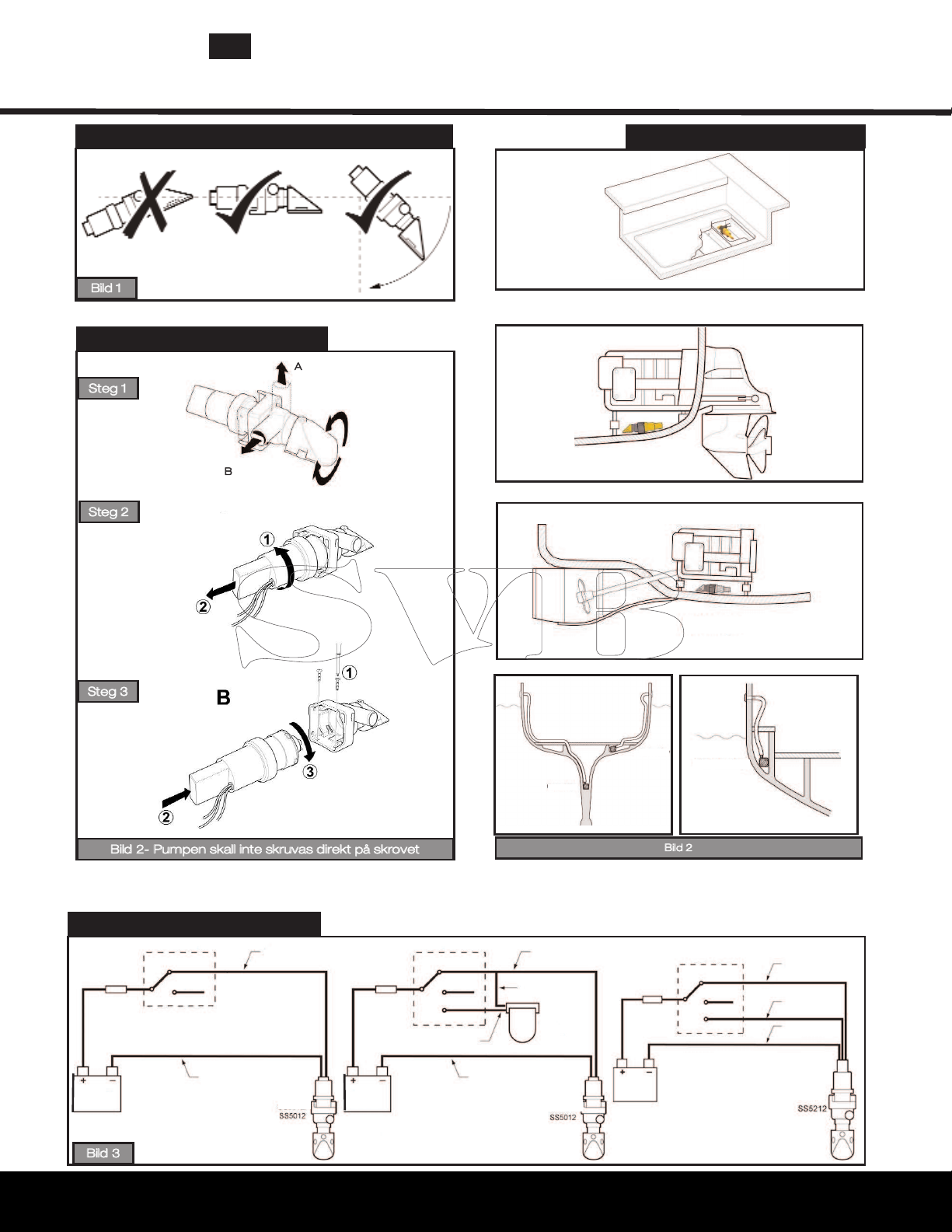

Bild 1. Installation Bild 2 Installation diagramen Bild 3 Monteringsanvisning Bild 4. Elschema Bild 5. Rördragning Bild 6. Underhåll

2. Användningsområden

• Supersub-produkterna är konstruerade för att pumpa vanligt slagvatten. Dess kapacitet beror på installationen och yttre

förhållanden. Om avsikten är att använda denna produkt i något annat syfte eller för någon annan vätska, så är det användarens ansvar att försäkra sig om pumpen är lämplig för det ändamålet och, framför allt, att dess material är kompatibla med de vätskor som ska användas.

• Denna produkt får endast användas i kölsvinet på fritidsbåtar. Om denna produkt ska användas som den enda och/eller primära

slagvattenpumpen rekommenderas modell Supersub 500/1100/1500 och Supersub Smart 650/1100/1500 för båtar upp till max 24 meter (78,8 ft).

• Slagvattnet bör endast pumpas ut via en korrekt installerad bordgenomföring ovanför båtens vattenlinje.

3. Varning

Supersub-produkterna är konstruerade endast för tömning av slagvatten i fritidsbåtar (enligt avsnittet Användningsområde). Garantin kan upphävas om produkten används inom andra tillämpningar eller på andra sätt än föreskrivna på förpackning och pumphus.

Pumpen skall inte skruvas direkt på skrovet.

Det pumpade vattnet måste ledas genom en bordgenomomföring överför vattenlinjen (se installations diagramen). Supersub är inte avsedd för system som leder vatten ut under vattenlinjen. Följs inte dessa anvisningar kan resultatet bli att båten fylls med vatten.

4. Tillbehör

ch LV1219 - Backventil, rekommenderas för Supersub 500 och Supersub Smart 650. BE9001 - Automatisk, vattenaktiverad, elektronisk brytare (för 500, 1100 och 1500). BE9002 Nivåvakt (se Bild 3, Supersub 500 Automatiskt system). SF5131 - ¾" Bordgenomföring (Supersub 500 och Supersub Smart 650) SF5204 - 1” Bordgenomföring (Supersub 1100/1500 och Supersub Smart 1100/1500)

5. Intallering

Se diagramen ( Sidan 24)

OF OPERATION

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 23

Supersub

Range

6. Användarinstruktion

Supersub 500 / Supersub 1100 / Supersub 1500 - manuella system:

Steg 1: När dessa pumpar installeras som enskilda produkter måste de startas genom att brytaren ställs i ON-läge (Bild 3, Supersub 500 Manuella system). Steg 2: Supersub måste stängas av när vattnet har pumpats ut ur kölsvinet eftersom torrkörning kommer att förkorta pumpens livslängd.

Supersub 500 / Supersub 1100 / Supersub 1500 - automatisk system:

Steg 1: När pumpen används tillsammans med BE9001 eller BE9002 kan den lämnas i läge Automatisk eller ändras till Manuell start (Bild 3 Supersub 500 Automatisk system).

Supersub Smart 650 / Supersub Smart 1100 / Supersub Smart 1500

Steg 1: Sätt 3-vägsbrytaren i position Supersub Smart 650/1100/1500 Automatisk (Bild 3 Supersub Smart 650/1100/1500) och pumpen kommer att starta när det behövs. Lägg ett finger över sensorområdet för att kontrollera att pumpen startar, ta bort fingret och invänta att pumpen stannar (15 sekunder). Kontrollera pumpen regelbundet för att säkerställa fritt flöde (Bild 5).

7. Felsökning

Symptom Möjlig orsak Lösningförslag

Kontrollera/rengör filter och pumphjul med varmt tvålvatten (använd inte

kemikaliska rengöringsmedel)

Demontera pumpen och kontrollera flödet genom rörsystemet, rengör

vid behov

Kontrollera/rengör filter och pumphjul med varmt tvålvatten (använd inte

kemikaliska rengöringsmedel)

Demontera pumpen och kontrollera flödet genom rörsystemet, rengör

vid behov

Läs installationsanvisningarna, som levererades med produkten eller se

vår website

Kontrollera att garantin (1 år) gäller. Kontakta återförsäljaren och få

pumpen utbytt

Felande ON/OFF brytare

Felaktigt placerad automatisk brytare

Trasig nivåvakt

Kontrollera att det inte finns några lösa delar i kölsvinet som kan hindra

flottören

Se till att nivåvakten kan röra sig fritt

Felaktig pumpriktning. Läs installationsanvisningarna som levererades

med produkten eller se vår website

Kontrollera att det inte finns några lösa delar i kölsvinet inom det område

där sensorn är placerad

Sensorn är placerad alltför nära rör, båtskrov eller andra föremål

Tjockt med smuts på sensorn – torka ren sensorm

Begränsat flöde

Inget flöde

Går konstant

Blockerat eller smutsigt filter eller pumphjul

Blockerade eller smutsiga rör och/eller

anslutningar

För klena rör och/eller anslutningar Ersätt klena och skadade rör och anslutningar

Låg batteriladdning Kontrollera vätskenivån, fyll och ladda vid behov

Fullständigt blockerat filter eller pumphjul

Blockerade eller smutsiga rör och/eller

anslutningar

Trasig säkring Kontrollera ovanstående två lösningsförslag först. Byt säkring

Urladdat batteri Kontrollera vätskenivån, fyll och ladda vid behov

Felplacerad sensor

Pumpfel

Strömbrytarfel

Nivåvakt fastnat i övre läge (manualla sys-

tem)

Elektriska sensorn förblir aktiverad

8. Vinterbruk

Minusgrader kan innebära skador på Supersub-produkterna. För att undvika frysskador, se till att vattnet i kölsvinet dräneras regelbundet, speciellt före och under vintermånaderna.

9. Service och garantier

Supersub-produkten kan inte repareras. Skulle pumpen gå sönder på grund av felaktigt handhavande eller efter garantiperiodens slut måste en ny enhet köpas. För kompletta garantivillkor se bipackat dokument. Eftersom extrema förhållanden råder i båtars kölsvin rekommenderar vi att din sänkbara länspump byts åtminstone vart tredje år, på grund av temperatursvängningar och varierande kemiska miljöer.

Whale´s policy är att ständigt förbättra sina produkter och reserverar sig därför för att utan notis ändra produkternas specifikationer. Bilderna är endast till för vägledning

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 24

Supersub

Installation Supersub 500/Supersub Smart 650 / 1100 / 1500

Bild 1

Monteringsanvisning

Välj dimension A eller B

Steg 1

Steg 2

Vrid

Range

Installations Diagramen

Under sittbrunnen

Motorbåt

Segelbåt

Dra

Skruva

Steg 3

Vrid

Tryck

Bild 2- Pumpen skall inte skruvas direkt på skrovet

Elschema

Säkring

Brytare

Manuell

Off

brun kabel

Säkring

Brytare

Manuell

Off

Automatisk

brun kabel

Kölsvin

svart kabel

brun kabel

Nivåvakt

Grunt kölsvin

Säkring

Bild 2

Automatisk

Under motorn

Sidomontering

Brytare

Off

vit kabel

brun kabel

svart kabel

Batteri

Bild 3

svart kabel

Supersub 500 / Supersub

1100 / Supersub 1500

manuella system

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

brun kabel

Batteri

Supersub 500 / Supersub

1100 / Supersub 1500

automatisk system

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Batteri

Supersub Smart 650/

Supersub Smart 1100/

Supersub Smart 1500

Page 25

Supersub

Range

Rördragning

Bild 4

Underhåll

19mm (3/4”)

Borsta ren

Båtskrov

Bordgenomföring

Slangklämma

3/4 - 19mm

Låsmutter

Bild 5

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 26

Supersub

Kiitos että ostit tämän Whale-tuotteen. Whale on ollut markkinajohtaja yli 40 vuoden ajan makeavesi-, pilssi- ja jätevesipumppujen alueilla. Whale on ollut pioneeri suunniteltaessa ja valmistettaessa putkistoja, hanoja, säiliöitä ja suihkulaitteita matalajännitesovelluksiin. Yritys ja sen tuotteet ovat saavuttaneet maineen laadukkaiden, luotettavien ja innovatiivisten tuotteitten valmistajana. Tuotetta tukee tinkimätön asiakaspalvelu.

Nähdäksesi täydellisen tuotepalettimme vieraile kotisivuillamme: www.whalepumps.com

Range

SISÄLTÖ KUVIEN LUETTELO

1. Toimintaperiaatteet 6. Käyttöohjeet

2. Käyttökohteet 7. Vianetsintä

3. Varoitukset 8. Talvivarustelu

4. Valinnaisvarusteet 9. Huollon tuki & Takuuehdot

5. Asennus ohjeet

VAROITUS:

Huomaa, että väärä asennustapa saattaa mitätöidä takuun.

ASENTAJALLE:

Tarkista, että tuote on sopiva aiottuun asennuskohteeseen. Seuraa näitä ohjeita ja varmista, että myös asennukseen osallistuvat henkilöt lukevat seuraavat kohdat. Varmista, että loppukäyttäjä saa laitteen käyttöohjeet.

LOPPUKÄYTTÄJÄLLE:

Lue seuraavat ohjeet huolellisesti.

1. TOIMINTAPERIAATTEET

Supersub mallit 500,1100 ja 1500 ja Supesub Smart 650, 1100 ja 1500 on suunniteltu erityisesti huvialusten pilssiveden nopeaan ja tehokkaaseen poistoon. Supersub-malliston pumput mahtuvat mataliin ja kapeisiin tiloihin joihin muut pilssipumput eivät mahdu. MALLISSA SUPERSUB 500, 1100 JA 1500 EI OLE AUTOMAATI TOIMINTOA. (Katso kohdasta 4. kytkimiä ja muita valinnaisvarusteita joita voidaan käyttää näiden tuotteiden kanssa.) Supersub Smart 650, 1100 ja 1500 on täysin automaattinen. Se "haistaa" pilssiveden läsnäolon ja käynnistyy automaattisesti. Se sulkee itsensä kun veden pinta on laskenut. Kytkin on toteutettu puolijohdetekniikalla joten siinä ole liikkuvia osia. Supersub Smart 650/1100/1500 sallii pienen vedenpinnan aaltoilun käynnistymättä, sillä siinä on aikaviivekytkin.

Kuva 1. Asennus Kuva 2. Tyypilliset sijainnit Kuva 3. Asennus ohjeet Kuva 4. Sähkökaavio Kuva 5. Putkityöt Kuva 6. Huolto ja ylläpito

2. KÄYTTÖKOHTEET

• Supersub-pumput on suunniteltu normaalia pilssivettä varten. Pumpun teho riippuu asennuksesta ja käyttöolosuhteista. Jos

pumppua käytetään toiseen tarkoitukseen tai pumppaamaan toisia nesteitä, on käyttäjän velvollisuus varmistaa että pumppu soveltuu tähän tarkoitukseen ja erityisesti, että pumpun materiaalit sopivat aiotun nesteen pumppaamiseen.

• Tätä tuotetta saa ainoastaan käyttää huviveneiden pilssissä. Jos pumppua käytetään ainoana tai ensisijaisena pilssi- pumppuna,

mallit Supersub 500, 1100 ja 1500, Supersub Smart 650, 1100 ja 1500 soveltuu enintään 24 metrin aluksiin.

• Pilssivesi tulee johtaa ulos asianmukaisesti asennetun läpiviennin kautta, joka sijaitsee vesirajan yläpuolella.

3. VAROITUKSET

Supersub-mallisto on suunniteltu ainoastaan normaalin pilssiveden poistoon huvialuksissa (kuten selostettu kohdassa 2.). Tuotteen takuu saattaa raueta jos tuotetta on käytetty muihin tarkoituksiin käyttöohjeessa ja/tai pakkauksessa ja pumpun rungossa olevan tuotemääritteen vastaisesti.

Huom! Älä ruuvaa pumppua suoraan veneen pohjaan.

Pumpattava vesi on poistettava vesirajan yläpuolella sijaitsevan läpiviennin kautta ((katso tyypilliset asennukset)). Supersub-mallistoa ei ole suunniteltu vesirajan alapuolelle tapahtuvaan vedenpoistoon. Tämän ohjeen noudattamatta jättäminen saattaa johtaa veden tulvimiseen aluksen sisälle.

4. VALINNAISVARUSTEET

LV1219 - Takaiskuventtiili, suositellaan kaikkiin Supersub 500 ja Supersub Smart 650 BE9001 - Automaattinen vesiaktivoitu elektroninen kytkin (mallin SUPERSUB 500, 1100 ja 1500) BE9002 - Automaattikatkaisija (katso kuva 3, Supersub 500 automaattinen järjestelmä) SK5131 - ¾" läpivienti (Supersub 500 ja Supersub Smart 650) SF5204 - 1” läpivienti (Supersub 1100/1500 ja Supersub Smart 1100/1500)

5. ASENNUS OHJEET

(Katso asennus kuvat (sivulla 4)

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 27

Supersub

Range

6. Käyttöohjeet

Supersub 500 / Supersub 1100 / Supersub1500 - käsikäyttöinen järjestelmä:

Vaihe 1: Tässä järjestelmässä pumppu käynnistetään käsin, eli kytkin on asetettava ON asentoon (Kuva 3, Supersub 500 käsikäyttöinen järjestelmä). Vaihe 2: Supersub on sammutettava heti kun vesi on poistettu pilssistä. Pumpun kuivana käyttäminen lyhentää sen elinikää.

Supersub 500 / Supersub1100 / Supersub1500 - automaattiset järjestelmät:

Vaihe 1: Kun pumppua käytetään automaattikytkimien BE9001 ja BE9002 kanssa, pumppu voidaan jättää automaattisesti käytettäväksi tai se voidaan kytkeä käsikäyttöön (Kuva 3, Supersub 500 automaattinen järjestelmä).

Supersub Smart 650, Supersub Smart 1100 ja Supersub Smart 1500:

Vaihe 1: Aseta 3-tiekytkin asentoon Automatic (Kuva 3 Supersub Smart 650/1100/1500). Tällöin pumppu käy tarvittaessa. Aseta sormet tunnistimen alueelle. Pumppu käynnistyy. Ota sormet pois, ja pumppu sammuu 15 sekunnin sisällä. Tarkista pumppu säännöllisesti varmistaaksesi ettei siinä ole tukoksia (Kuva 5).

7. Vianetsintä

OIRE MAHDOLLINEN VIKA KORJAUSTOIMENPIDE

Huono virtaus

Ei virtausta

Jatkuva käynti

(Vain automaattiset ja

Smart- järjestelmät)

Tukkeutunut tai likainen suodatin ja/tai

siipipyörä

Tukkeutunut tai likainen putkisto ja/tai

liitokset

Ahdas putkisto tai liitokset Korvaa ahtaat liitokset väljemmillä. Korjaa litistyneet kohdat putkissa.

Alhainen akkujännite

Täysin tukkeutunut tai likainen suodatin

ja/tai siipipyörä

Tukkeutunut tai likainen putkisto

ja/tai liitokset

Palanut sulake Suorita kaksi yllä olevaa toimenpidettä ensin. Vaih sulake uuteen.

Akku tyhjä

Väärin asennettu anturi

Pumppu rikkoutunut

Kytkimen virhetoiminta

Kytkimen koho takertunut (käsikäyttöinen

järjestelmä)

Elektroninen kytkin on jatkuvasti aktivoitu.

Tarkista tukokset suodattimessa/siipipyörässä. Puhdista lämpimällä saip-

puavedellä. (Älä käytä kemiallisia puhdistusaineita.)

Irrota pumppu ja tarkista virtaus putkessa. Poista tukos ja puhdista putk-

isto tarpeen mukaan.

Tarkista akun elektrolyytin taso. Korjaa nestepinta ja lataa akku tarpeen

mukaan.

Tarkista tukokset suodattimessa/siipipyörässä. Puhdista lämpimällä saip-

puavedellä. (Älä käytä kemiallisia puhdistusaineita.)

Irrota pumppu ja tarkista virtaus putkessa. Poista tukos ja puhdista putk-

isto tarpeen mukaan

Tarkista akun elektrolyytin taso. Korjaa nestepinta ja lataa akku tarpeen

mukaan. Vaihda akku tarvittaessa uuteen.

Katso tuotteen mukana tullutta asennusohjetta. Se löytyy myös

nettisivulta.

Jos takuu voimassa (1 vuosi), ota yhteys jälleenmyyjään. Vaihda pumppu

uuteen.

Viallinen On-Off kytkin.

Väärin asennettu automaattikytkin.

Viallinen kohokytkin tai elektroninen kytkin

Tarkista, ettei pilssissä ole irtonaisia esineitä jotka voivat haitata kohon

vapaata liikkumista.

Varmista, että koho pääsee liikkumaan vapaasti.

Pumppu asennettu väärään asentoon. Katso tuotteen mukana tullutta

asennusohjetta. Se löytyy myös nettisivulta.

Tarkista, ettei pilssissä ole irtonaisia esineitä jotka voivat haitata kohon

vapaata liikkumista.

Tunnistin on liian lähellä putkistoa, aluksen runkoa tai muuta massiivista

objektia.

Paksu kerrostuma anturin päällä - Pyyhi puhtaaksi

8. Talvivarustelu

Jäätyminen talvella saattaa vahingoittaa Supersub-järjestelmän komponentteja. Välttääksesi tällaiset vauriot tyhjennä pilssi vedestä säännöllisesti ennen talven tuloa ja myös talven kuluessa.

9. Huollon tuki ja takuuehdot

Supersub-mallistossa ei ole käyttäjän huollettavia osia. Jos pumppuun tulee vika väärinkäytön vuoksi tai pumpun takuuaika on päättynyt, on hankittava tilalle kokonainen uusi laite. Takuuehdot löytyvät oheisesta asiakirjasta. Pilssissä vallitsevien vaativien olosuhteiden vuoksi suosittelemme, että upotettava pilssipumppu vaihdetaan uuteen kolmen vuoden välein. Lämpötilat vaihtelevat pilssissä erittäin paljon ja kemialliset rasitukset

Whalen politiikan mukaisesti varaamme oikeuden tuotteiden jatkuvaan kehittämiseen ja muuttaa tuotemääritettä ilman eri ilmoitusta. Kuvat ovat viitteellisiä ja ne on annettu vain havainnollistamistarkoitukessa.

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 28

Supersub

ASENNUS SUPERSUB 500/ SUPERSUB SMART 650/1100/1500

Kuva 1

Asennusohjeet

Vaihe 1

Vaihe 2

KÄÄNNÄ

Valitse letkun lähtö suunta A tai B

Range

Tyypilliset sijainnit

Ohjaamon alla

Moottori-vene

Vaihe 3

TYÖNNÄ

Kuva 2-

Huom! Älä ruuvaa pumppua suoraan veneen pohjaan.

Sähkökaaviot

Sulake

VEDÄ

Kytkin

Käsikäyttö

Off

RUUVI

KÄÄNNÄ

Ruskea johdin

Sulake

Kytkin

Käsikäyttö

Off

Automaattikäyttö

Musta johdin

Kapea pilssi

Ruskea johdin

Musta johdin

automaattikatkaisija

Matala pilssi

Sulake

Sivuasennus

Kuva 2

Kytkin

Käsikäyttö

Off

Automaattikäyttö

Moottorin alla

Valkoinen johdin

Ruskea johdin

Musta johdin

akkujännite

Kuva 3

Musta johdin

Supersub 500 / Supersub

1100 / Supersub 1500

käsikäyttöinen

järjestelmä

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Musta johdin

akkujännite

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Supersub 500 / Supersub

1100 / Supersub 1500

automaattiset

järjestelmät:

akkujännite

Supersub Smart 650/ Supersub Smart 1100/ Supersub Smart 1500

Page 29

Supersub

Range

Putkityöt

Kuva 4

Huolto ja ylläpito

19mm (3/4”)

Pyyhi puhtaaksi

Aluksen runko

Läpivienti

Letkunkiristin

19mm (3/4”)

Kaulusmutter

Kuva 5

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 30

Supersub

Range

NOTES

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 31

Supersub Range

NOTES

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]

Page 32

Supersub Range

Ref: sr_182.02 V3_0410

Munster Simms Engineering Ltd, Old Belfast Road, Bangor, Co Down, N. Ireland BT19 1LT

Tel: +44 (0)28 9127 0531 Fax: +44 (0)28 9146 6421

Web: www.whalepumps.com Email [email protected]
