WFX Utility AR10571 Users manual [en, fr, es]

3604408COM

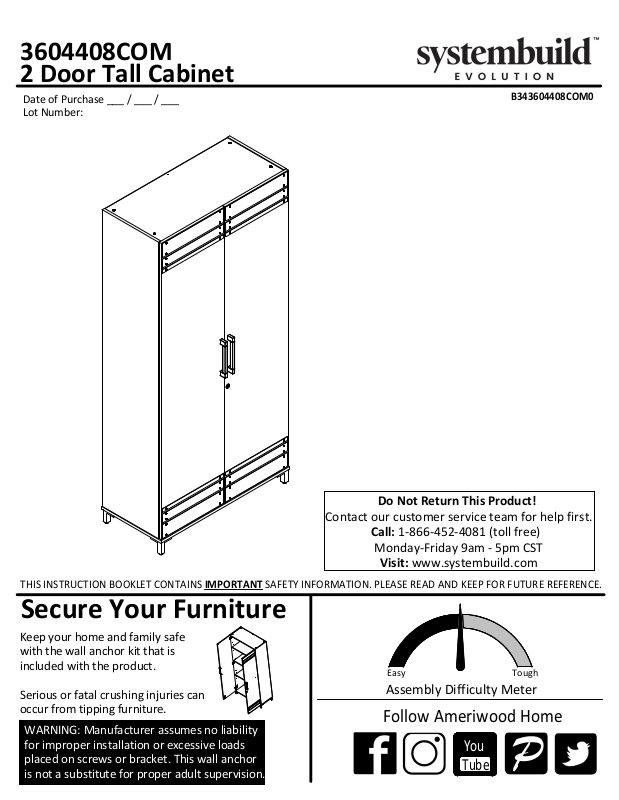

2 Door Tall Cabinet

Date of Purchase ___ / ___ / ___
Lot Number:

B343604408COM0

THIS INSTRUCTION BOOKLET CONTAINS

IMPORTANT

SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

Secure Your Furniture

Keep your home and family safe
with the wall anchor kit that is
included with the product.

Serious or fatal crushing injuries can
occur from tipping furniture.

WARNING: Manufacturer assumes no liability
for improper installation or excessive loads
placed on screws or bracket. This wall anchor
is not a substitute for proper adult supervision.

Do Not Return This Product!

Contact our customer service team for help first.

Call: 1-866-452-4081 (toll free)

Monday-Friday 9am - 5pm CST

Visit: www.systembuild.com

Easy

Assembly Difficulty Meter

Tough

Follow Ameriwood Home

You

Tube

Contact Us!

Do NOT return this product!

Contact our friendly customer service team first for help.

Call us!

1-800-489-3351

Monday-Friday
9am - 5pm CST

Assembly Tips

You

Tube

Visit ameriwoodhome.com to view the

limited warranty valid in the U.S. and Canada.

Helpful Hints

PEOPLE NEEDED FOR ASSEMBLY: 1-2

- Open your item in the area you plan to keep it to avoid excessive heavy lifting.

- Identify, sort and count the parts before attempting assembly.

- Compression dowels are lightly tapped in with a hammer.

- Slides are labeled with a R (right) and L (left) for proper placement.

- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.

- Use all the nails provided for the back panel and spread them out equally.

- Back panel must be used to make sure your unit is sturdy.

- Do NOT use harsh chemicals or abrasive cleaners on this item.

- Never push, pull, or drag your furniture.

2

systembuild.com

k

c

A

Q

i

u

s

s

y

bl

m

e

p

i

T

Before You Start

Read through each step carefully and follow the proper order

P

Separate and count all your parts and hardware
Parts are labeled on the surface or edge of the part

P

Give yourself enough room for the assembly process

P
P

P

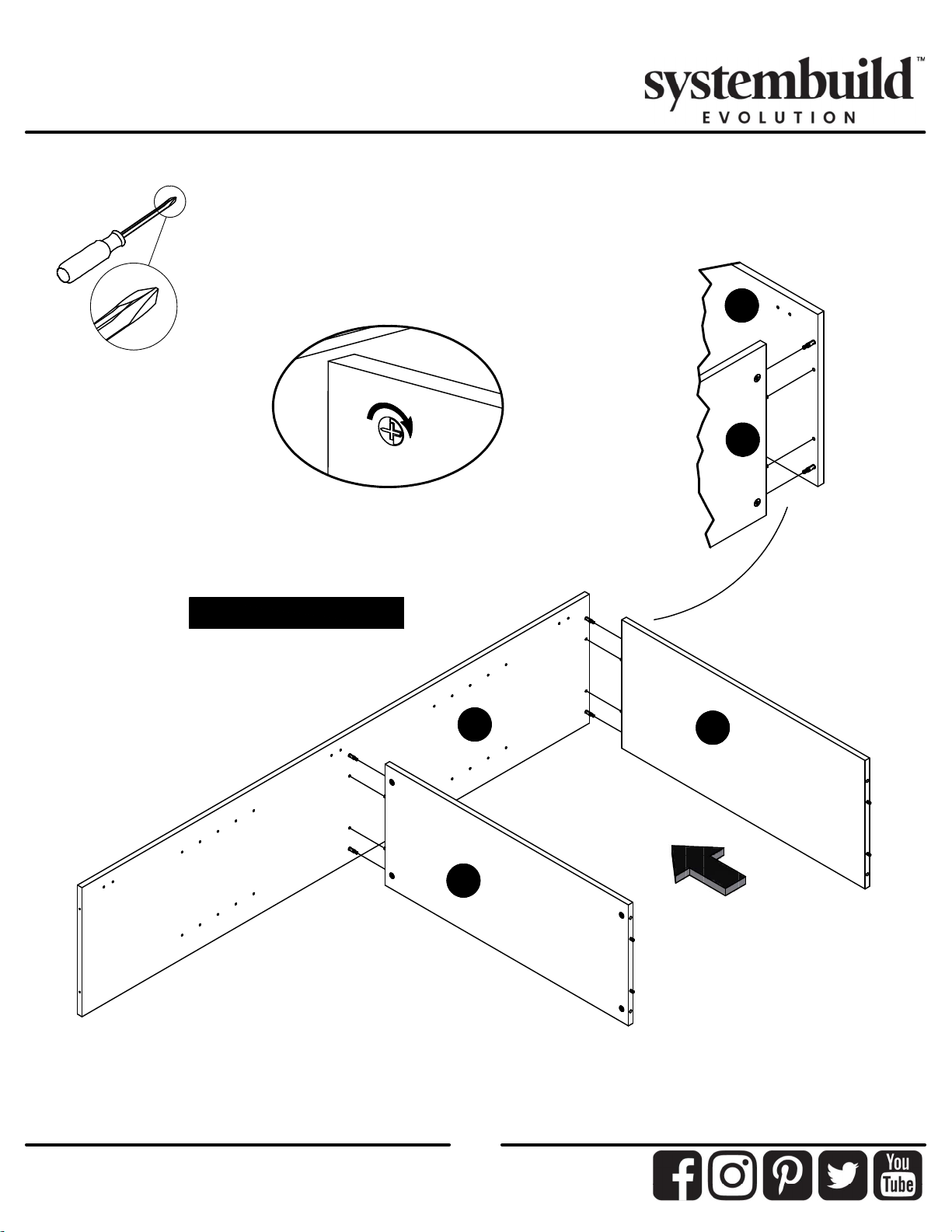

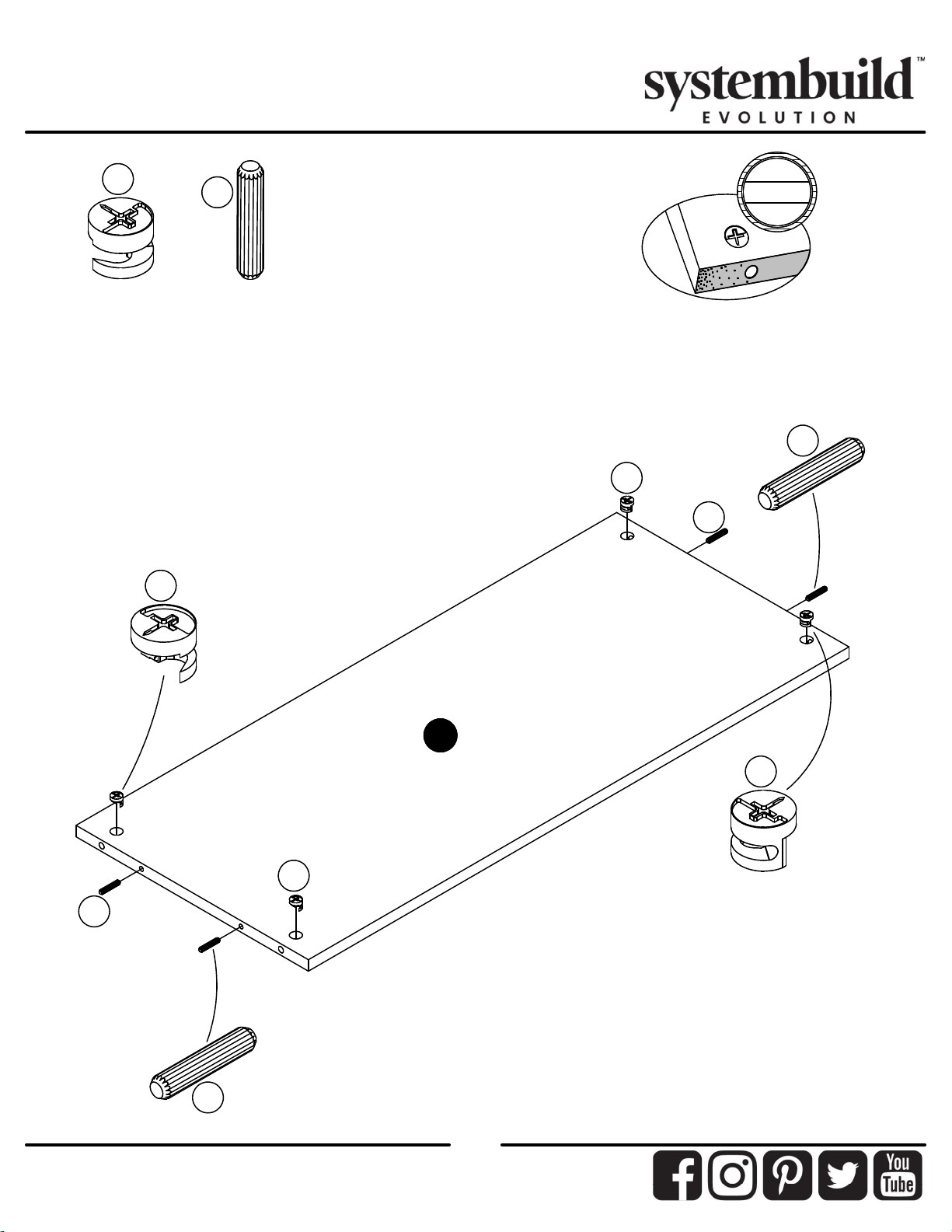

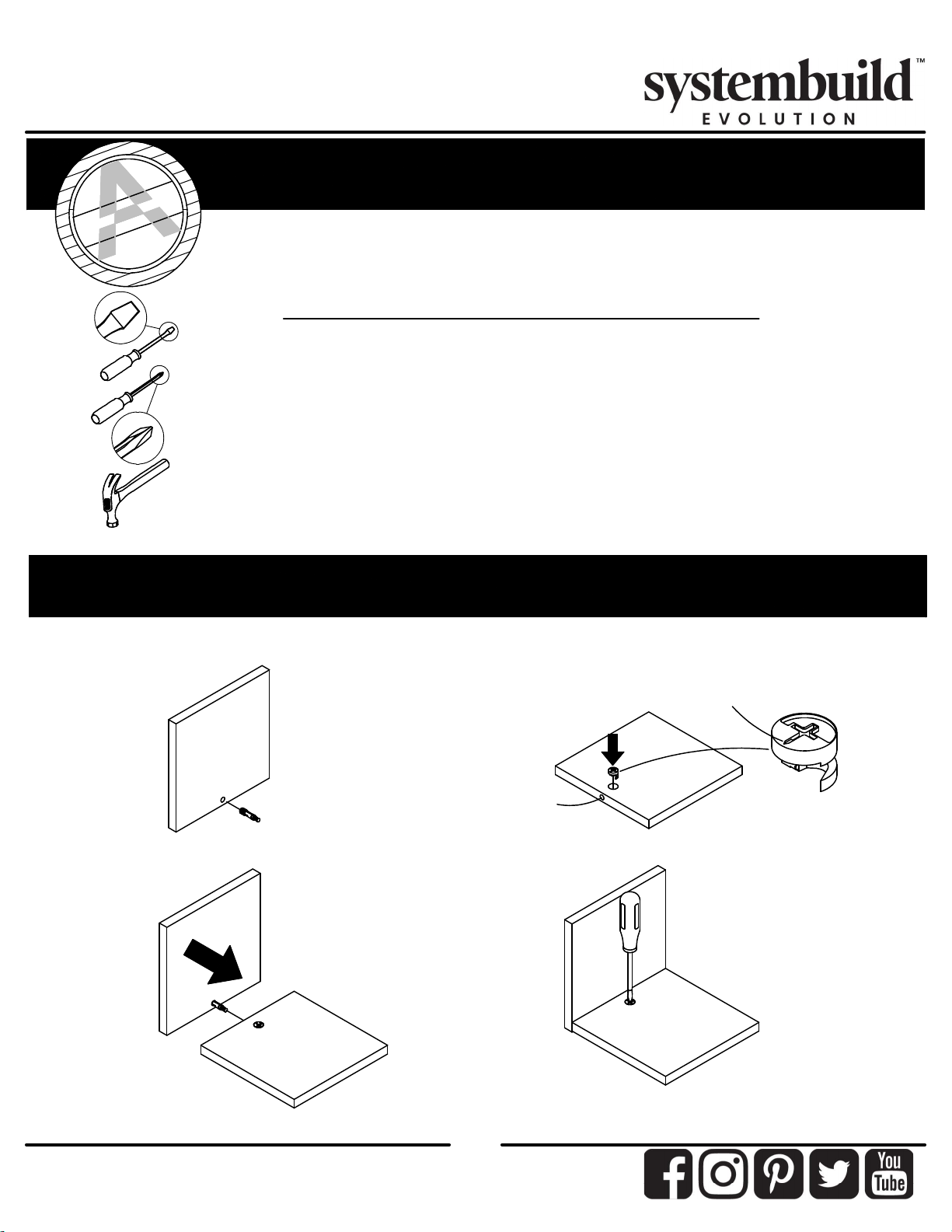

Cam Lock Fastening System

Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer

Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.

This Cam Lock Fastening System will be used throughout the assembly process.

1

Press CAM BOLT into hole.

3

Press parts together so CAM BOLT inserts
into edge hole.

systembuild.com

Arrow to point towards end
hole in edge of part.

2

End hole

Press CAM LOCK into hole.

4

Using a screwdriver, turn the CAM LOCK clockwise to
lock the CAM LOCK and CAM BOLT into their holes
and fastening parts together.

3

Qu

A

k

c

i

s

s

y

l

b

m

e

p

i

T

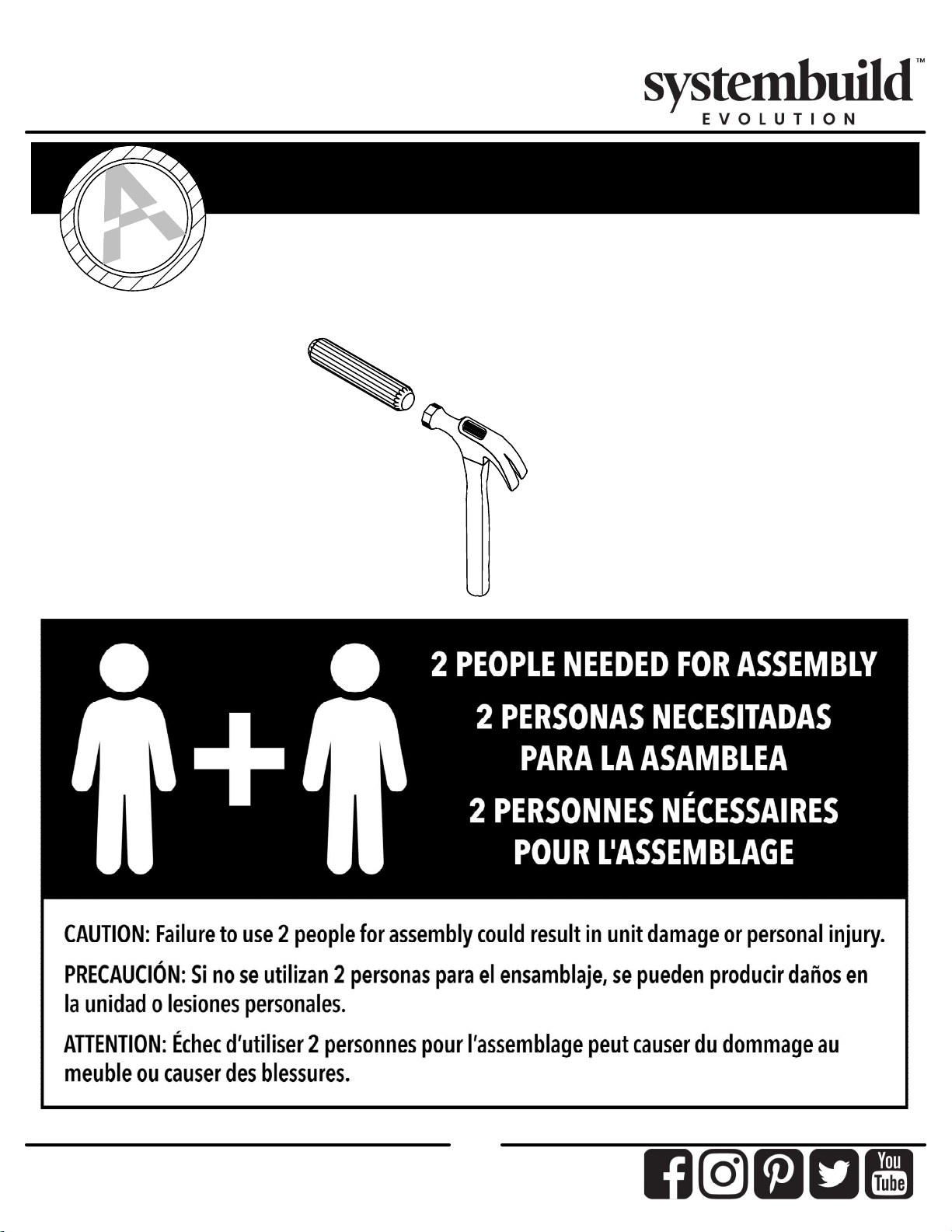

Before You Start

Please Note:
You may need to lightly tap the wood dowels into the holes during
your assembly process.

systembuild.com

4

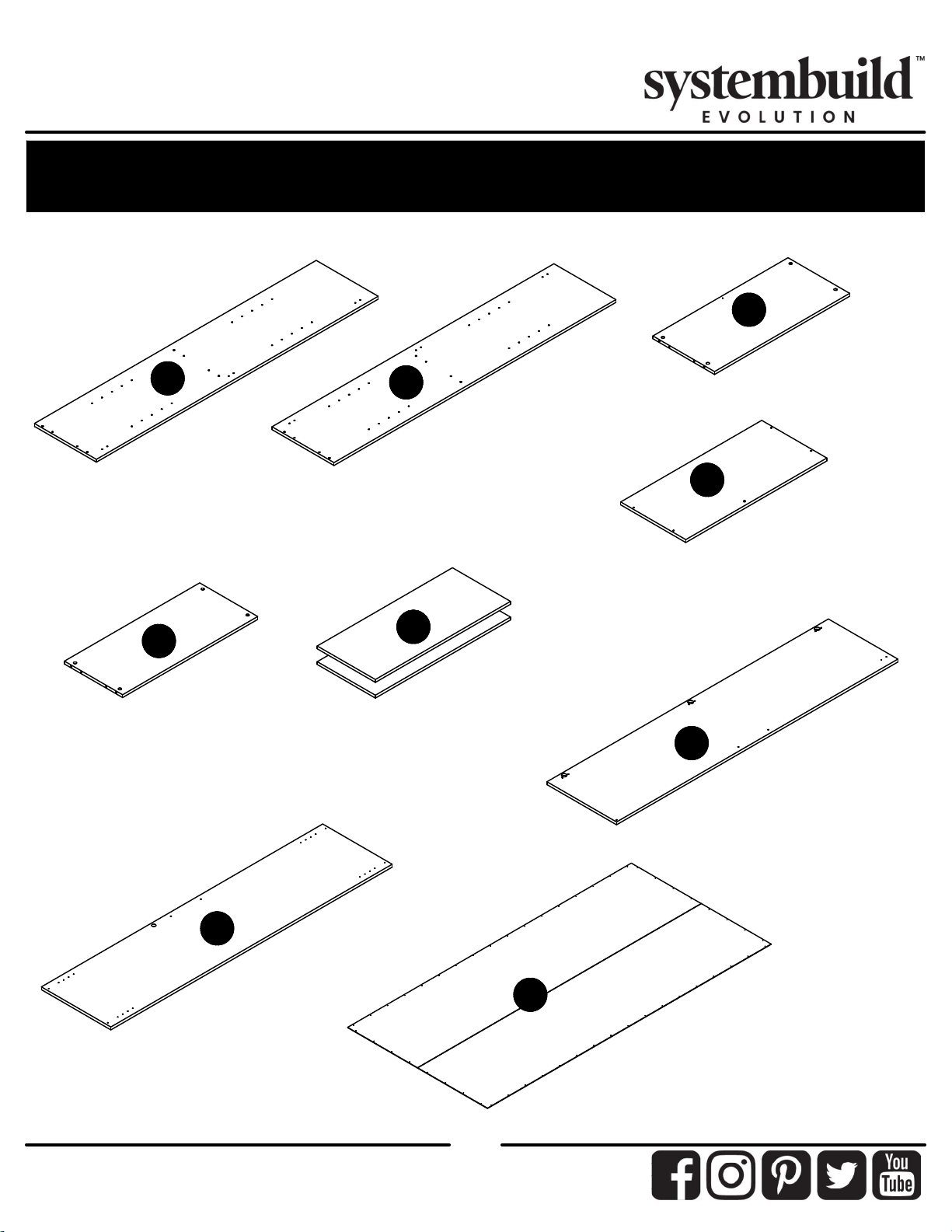

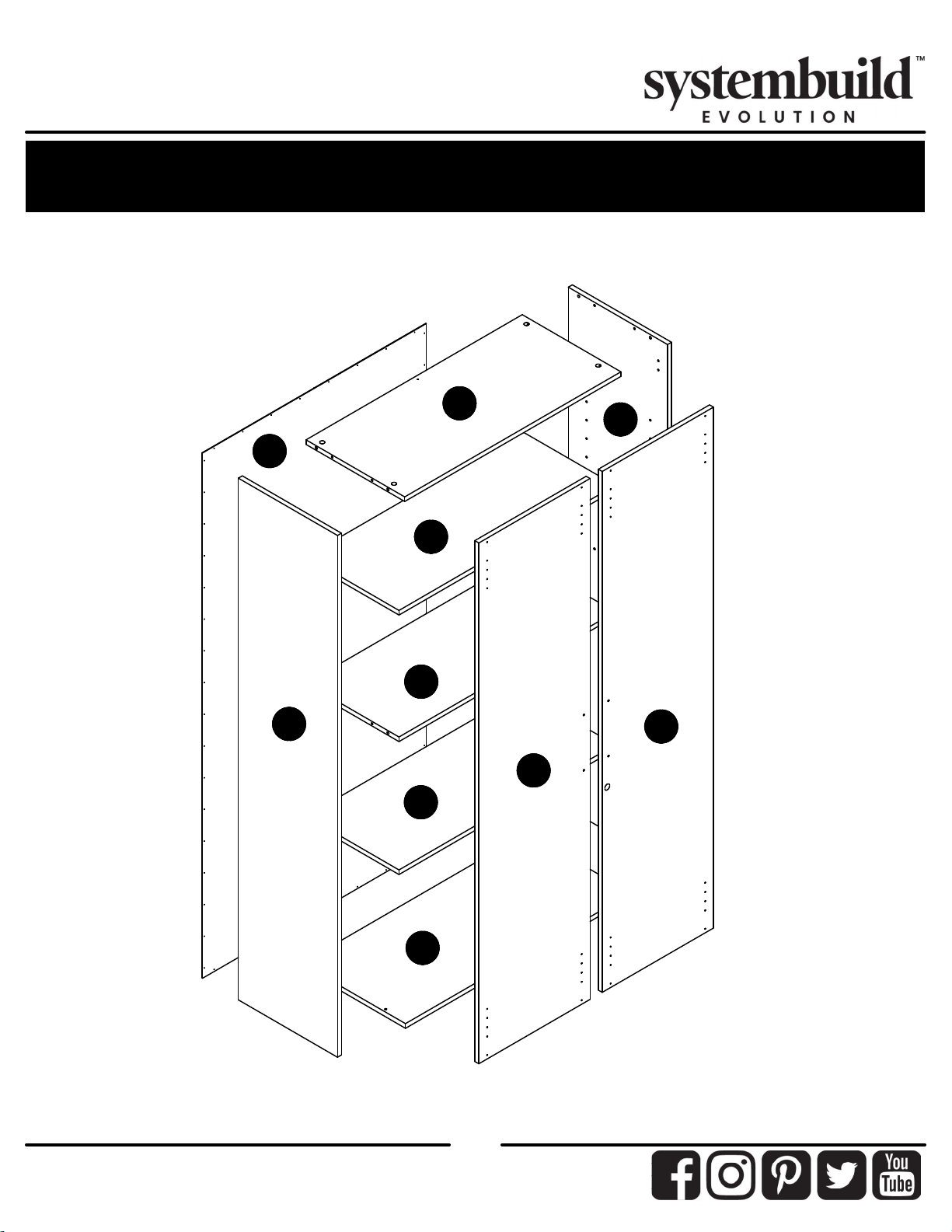

Board Identification

Not actual size

C

A

Left Panel
33604408010

E

Shelf
33604408050

B

Right Panel
343604408020

F

Adjustable Shelf (x2)
33604408060

Top
33604408030

D

Bottom
33604408040

G

Left Door
33604408060

H

Right Door
33604408070

systembuild.com

Back Panel
K360440800

I

This part is made of paperboard
construction. It is not made from
wood, but is required for the
assembly of your unit.

5

Board Identification

Not actual size

C

B

I

F

A

E

H

G

F

D

systembuild.com

6

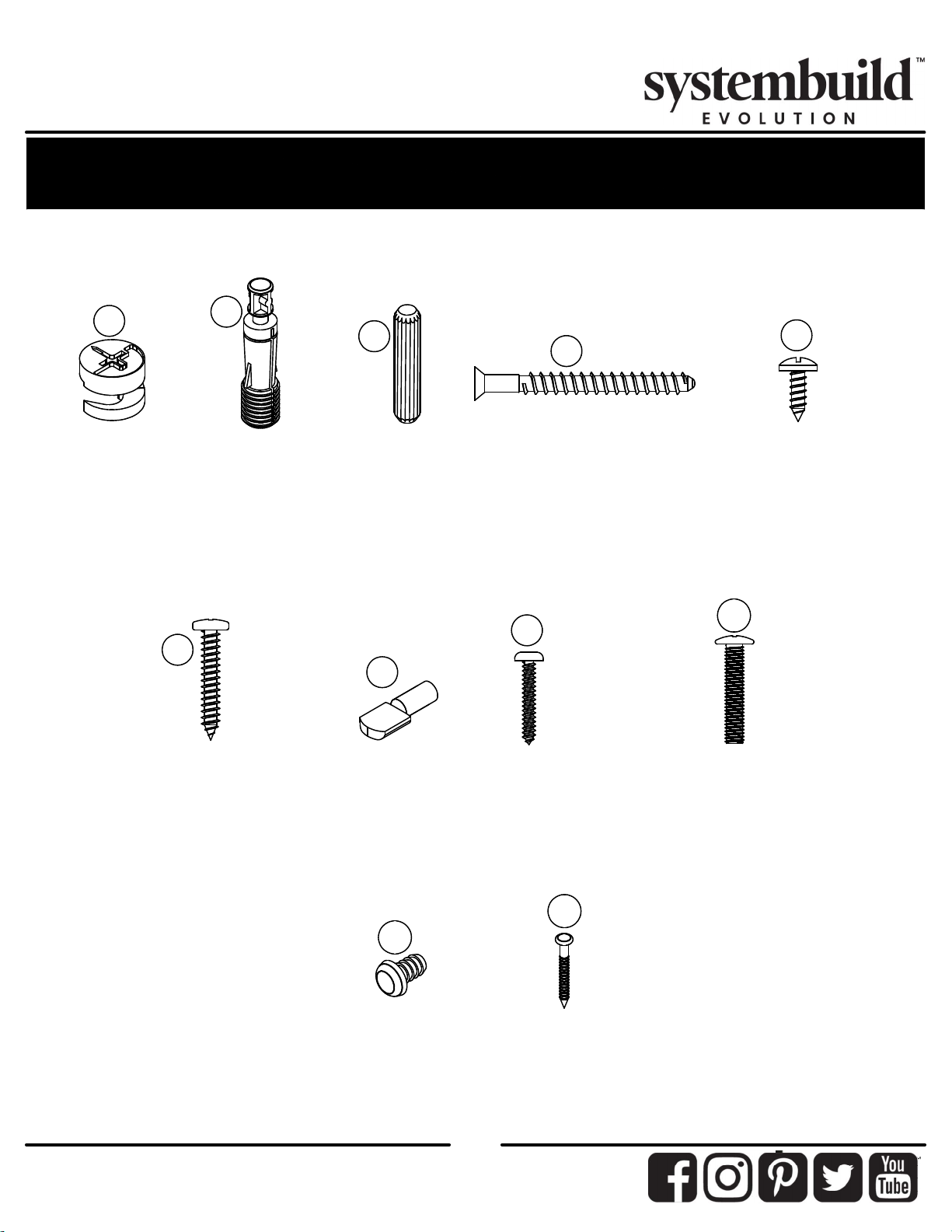

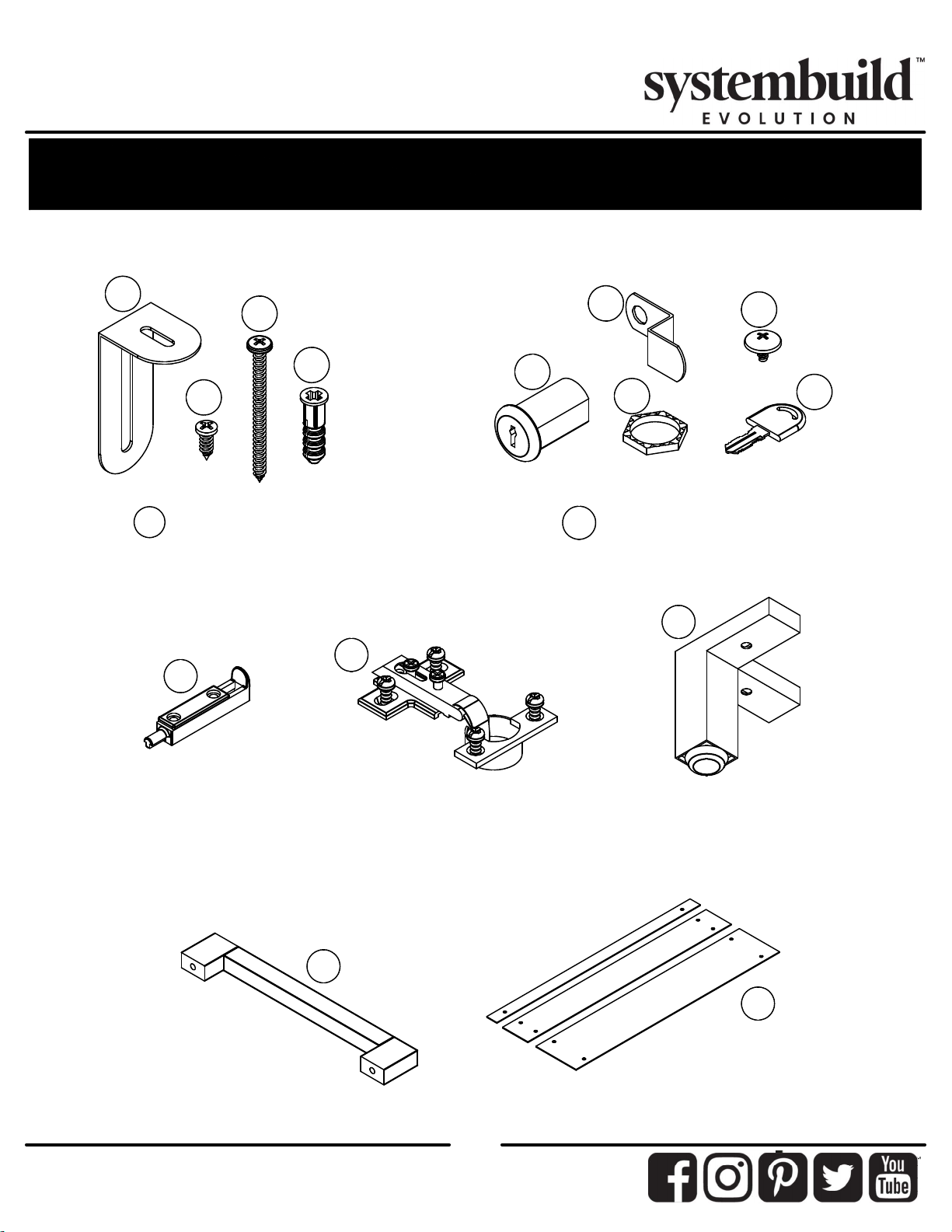

Part List

Actual Size

1

(x8)
#A22700

cam lock

2

(x8)
#A22710

cam bolt

6

(x10)
#A12810

1" pan head screw

3

(x8)
#A21670

wood dowel

8

(x8)
#A80250

shelf support

4

(x4)
#A23030

confirmat screw

9

(x2)
#A11210

3/4" pan head screw

5

(x40)
#A12105

7/16" pan head screw

10

(x4)
#A17400

7/8" bolt

systembuild.com

12

(x2)
#A89370
door pad

13

(x50)
#A21110

nail

7

Part List

Not Actual Size

7a

7b

(x1)
#A84050

7

safety bracket

14

7c

7d

15

11a

11b

11

11c

(x1)
#A55055

lock

16

11d

11e

(x1)
#A55410

slide bolt

systembuild.com

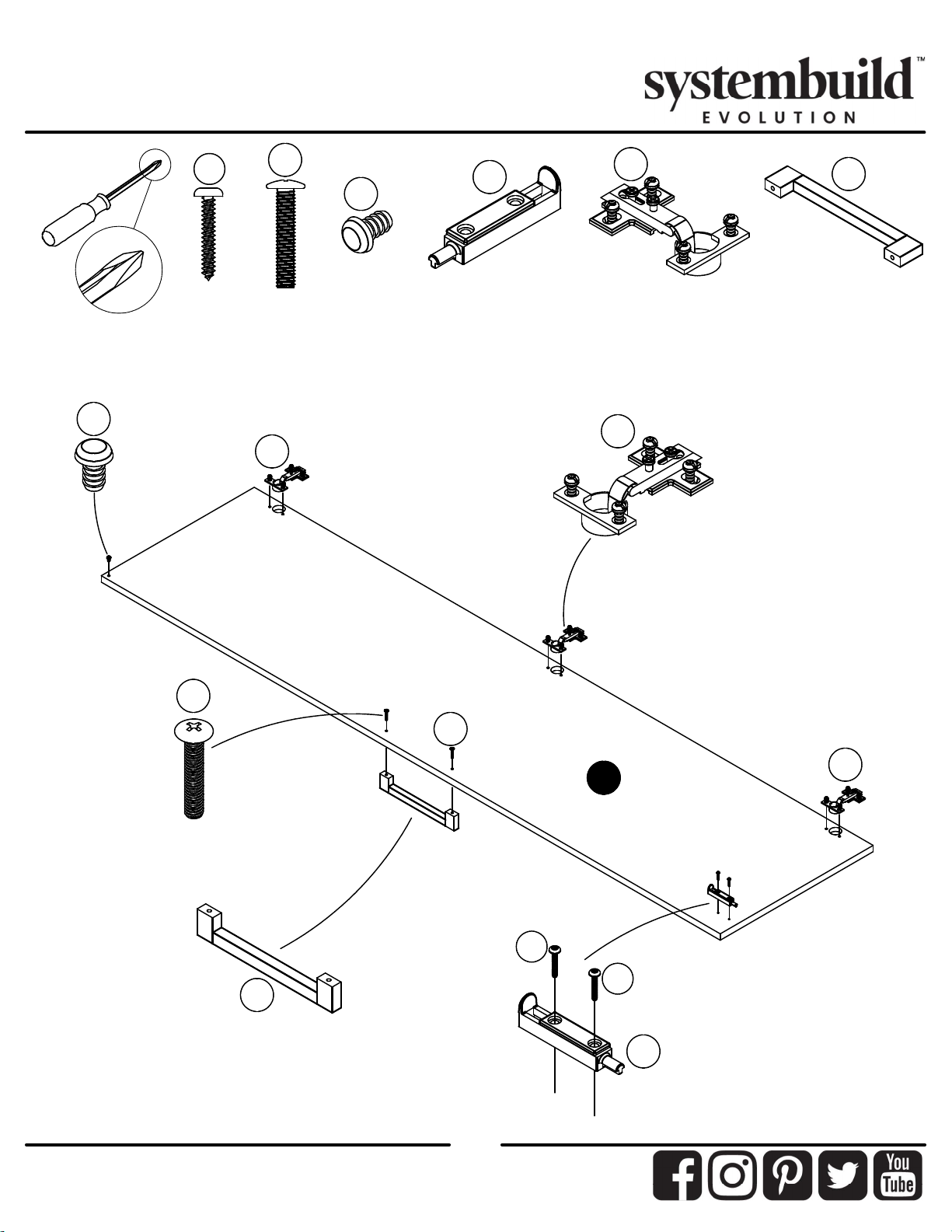

(x2)
#A55010

handle

17

(x6)
#A65615

hinge

8

(x5)
#A44710

foot

18

(x4)
#A92550

base plate kit

STEP

2

1

(x8)

2

2

2

2

2

B

A

2

2

2

systembuild.com

9

STEP2

1

(x4)

1

3

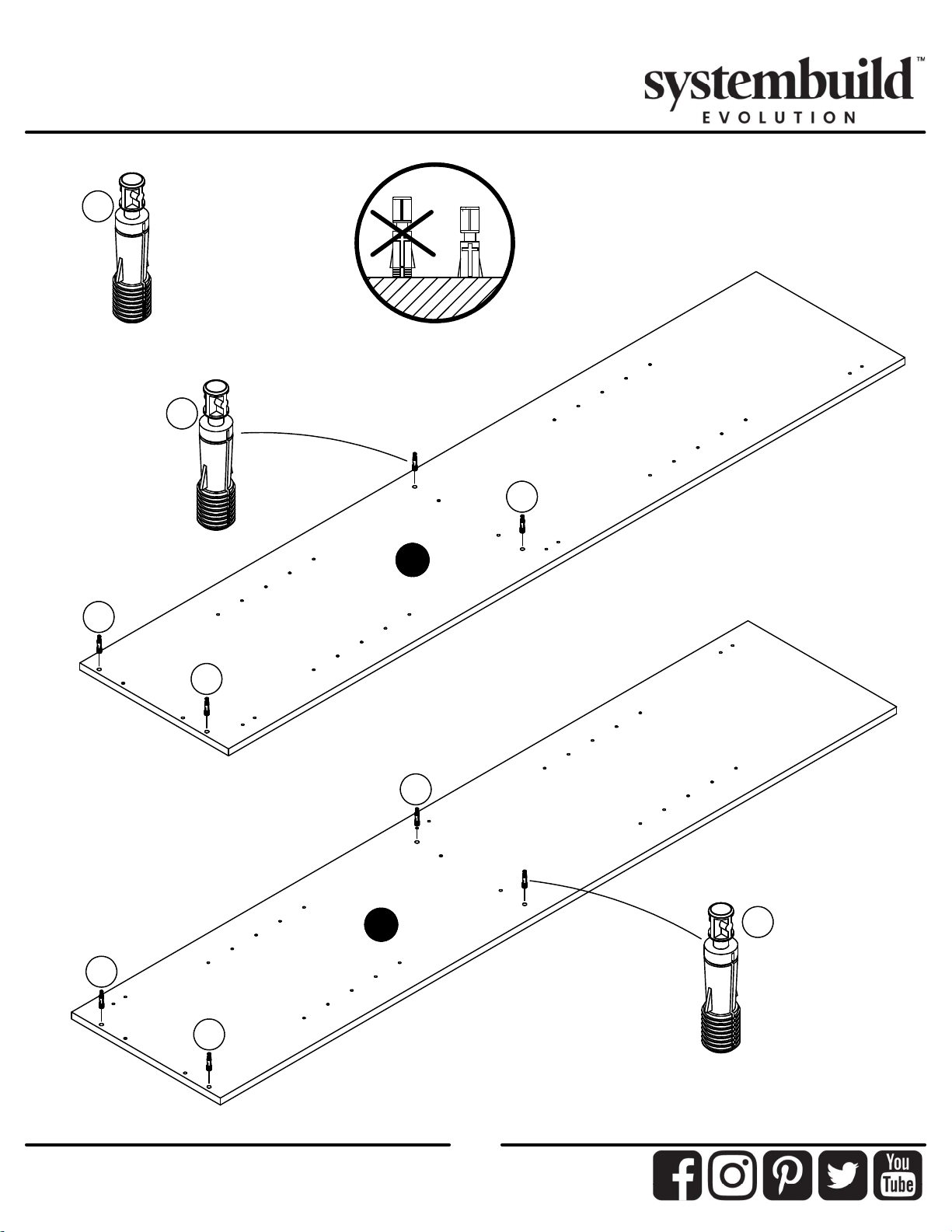

(x4)

Quick

Assembly

Tip

Proper orientation of CAM LOCK

3

1

3

3

3

systembuild.com

C

1

1

10

STEP3

1

3

(x4) (x4)

1

Quick

Assembly

Tip

Proper orientation of CAM LOCK

3

1

3

3

3

systembuild.com

E

1

1

11

STEP

4

UN

A

L

O

C

L

O

C

K

K

C

Finished Edges

Face Up

E

A

C

systembuild.com

12

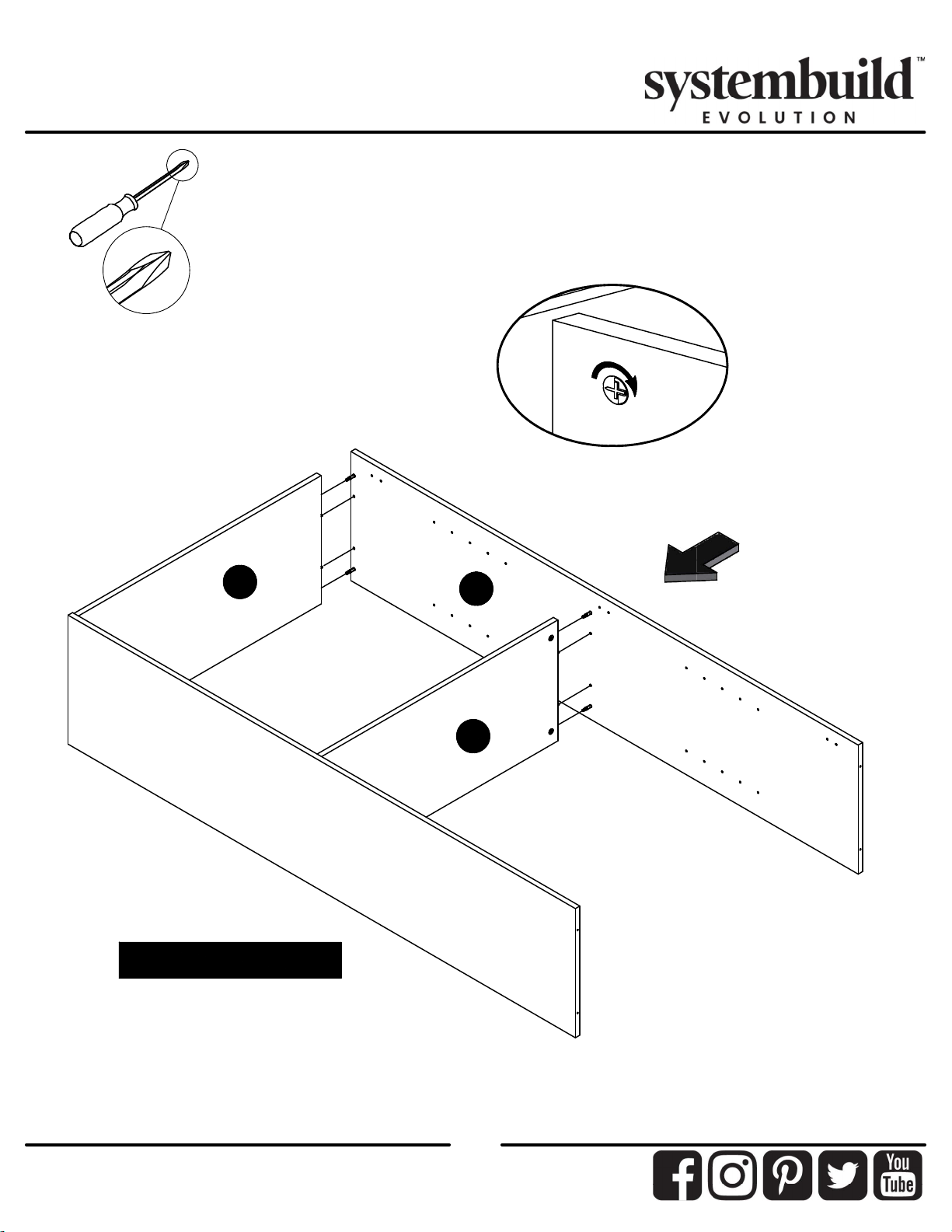

STEP

5

L

O

C

U

N

L

O

C

K

K

C

Finished Edges

B

E

Face Up

systembuild.com

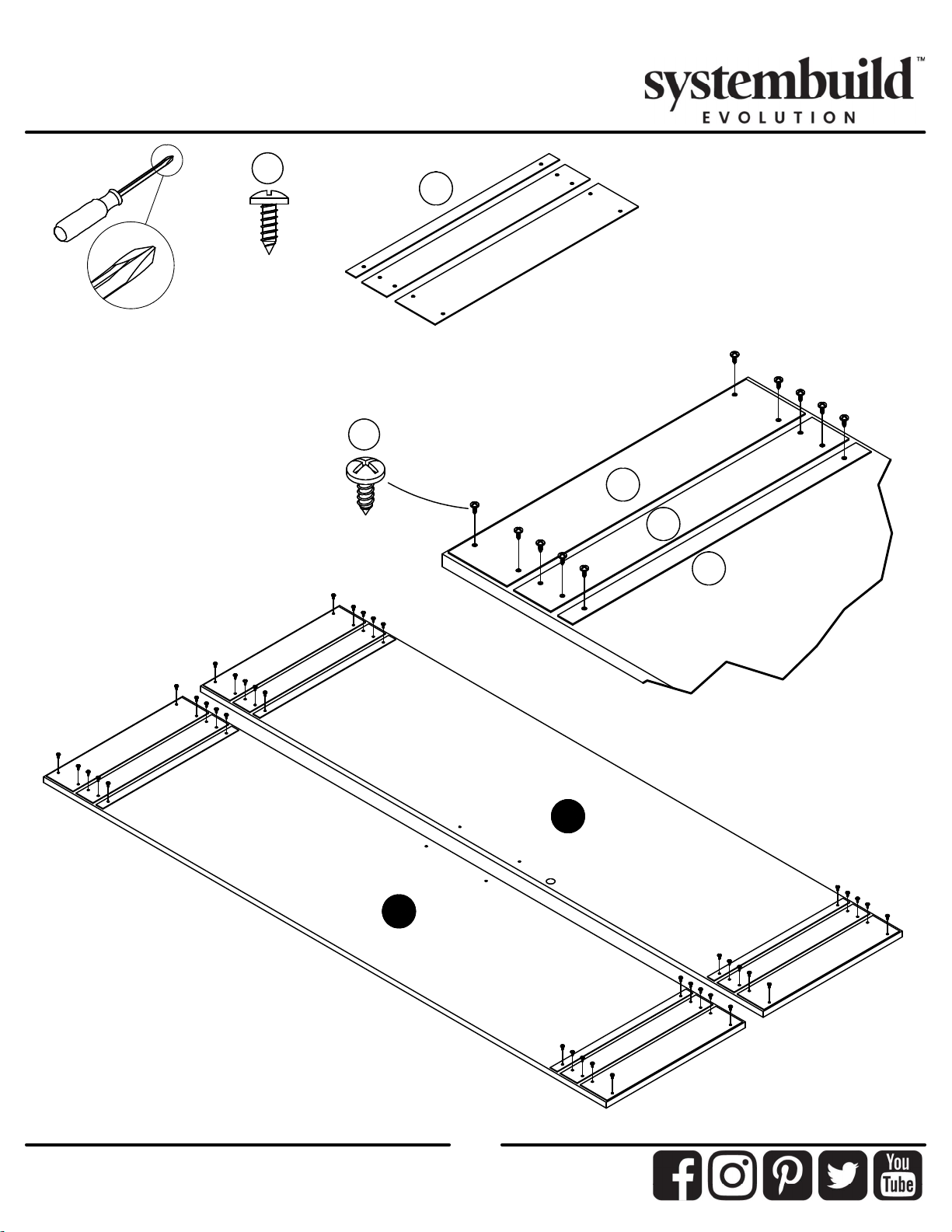

13

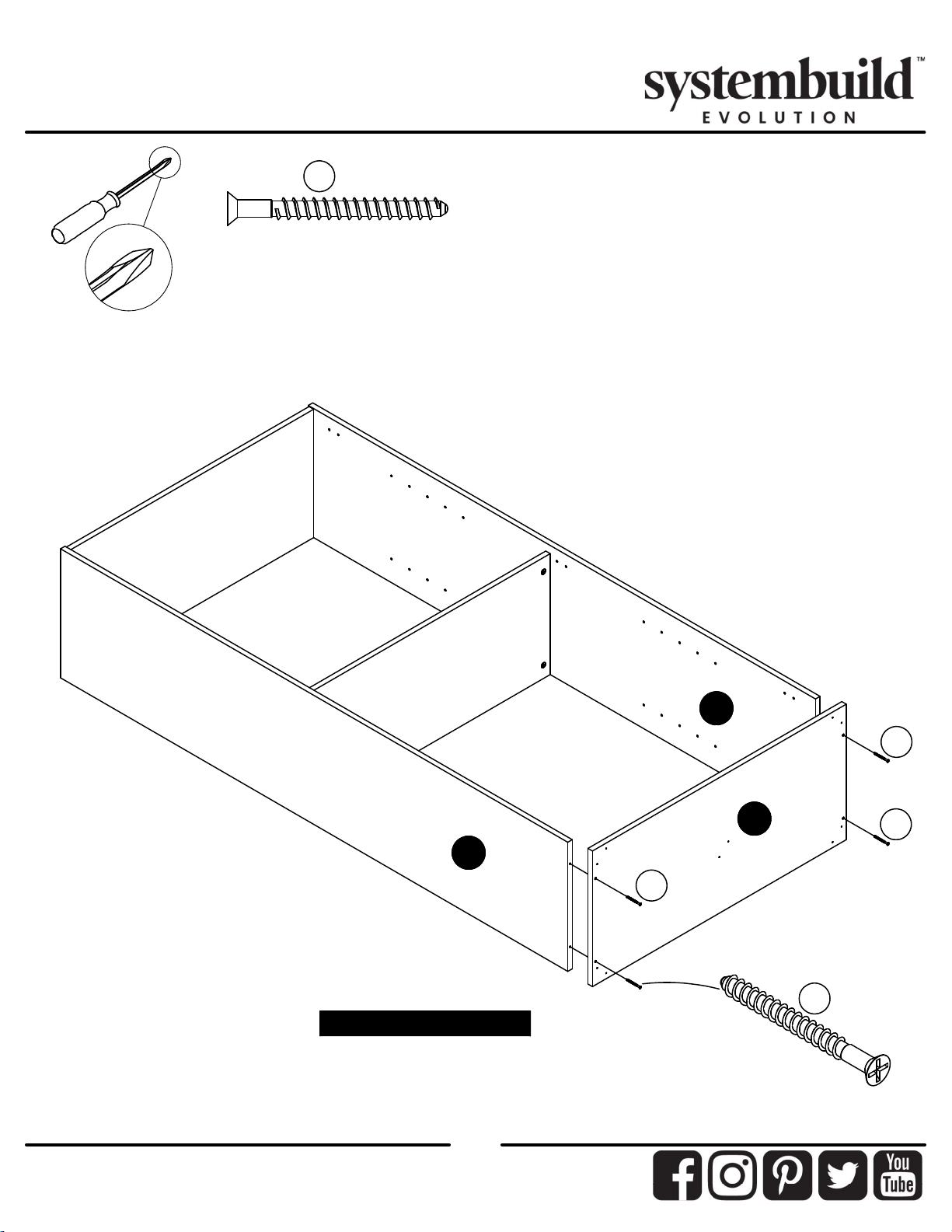

STEP6

4

(x4)

systembuild.com

Finished Edges

A

Face Up

14

4

B

D

4

4

4

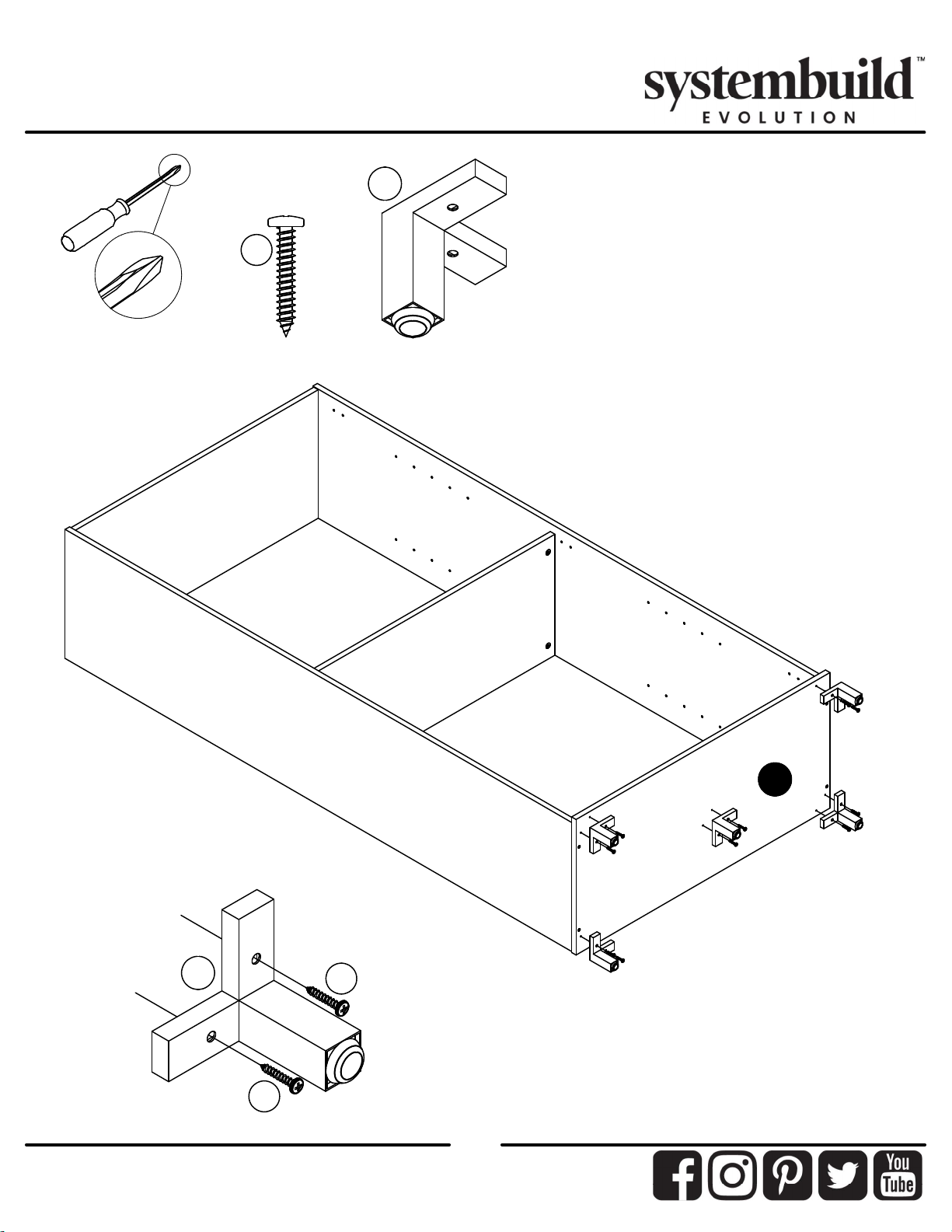

STEP

7

16

6

(x10)

(x5)

D

16

systembuild.com

6

x5

6

15

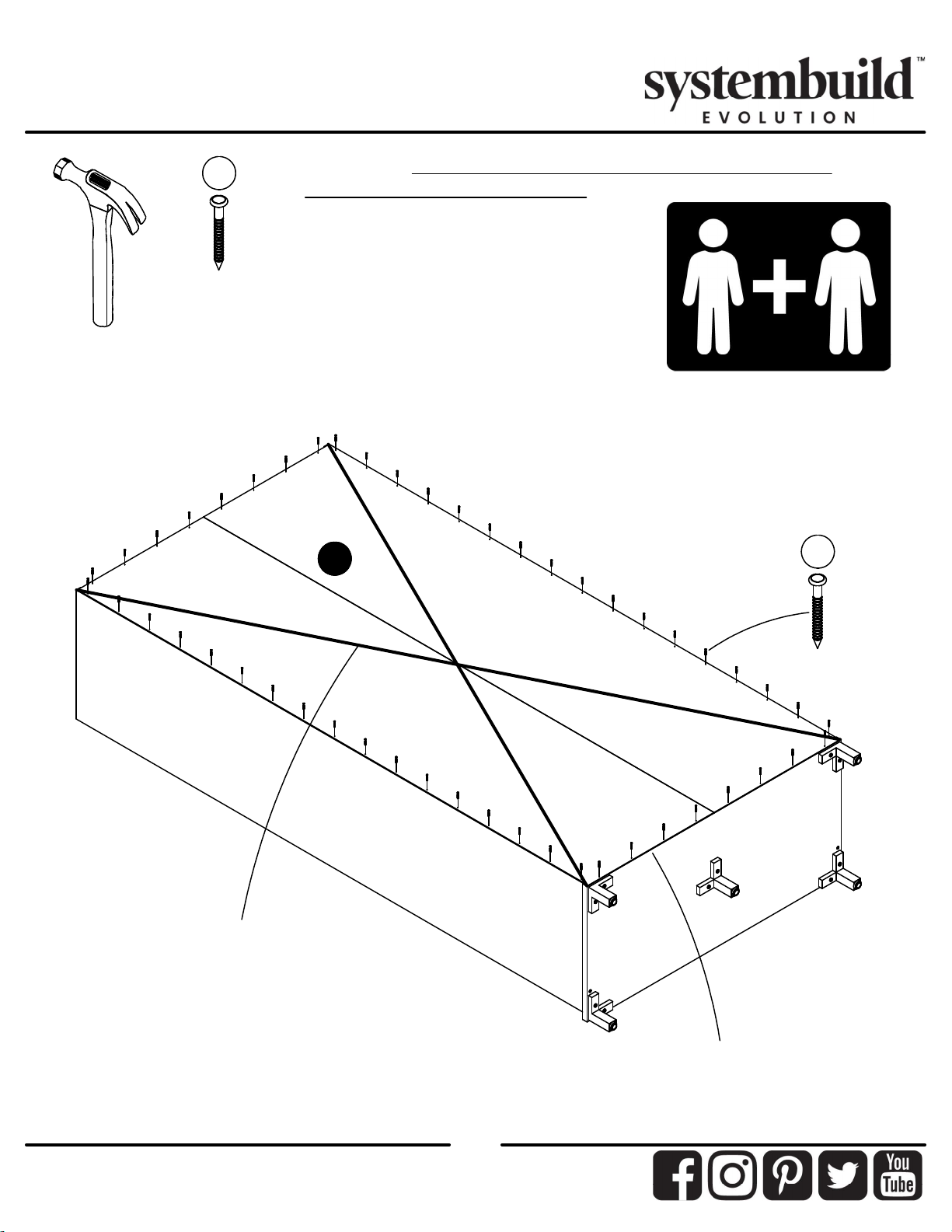

STEP8

13

(x50)

Carefully turn the unit over on its front side.
Position back panel as shown. Align squarely with all edges and
nail straight into back edges as shown.

IMPORTANT!

AND MUST BE INSTALLED PROPERLY.

THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT

I

13

Assure that our unit is square.
Distance from corner to corner
must be equal as shown.

Raw Surface Shown

Flush bottom edge of the back
panel with the bottom edge of
bottom (D).

systembuild.com

16

STEP9

7c

7a

7d

7b

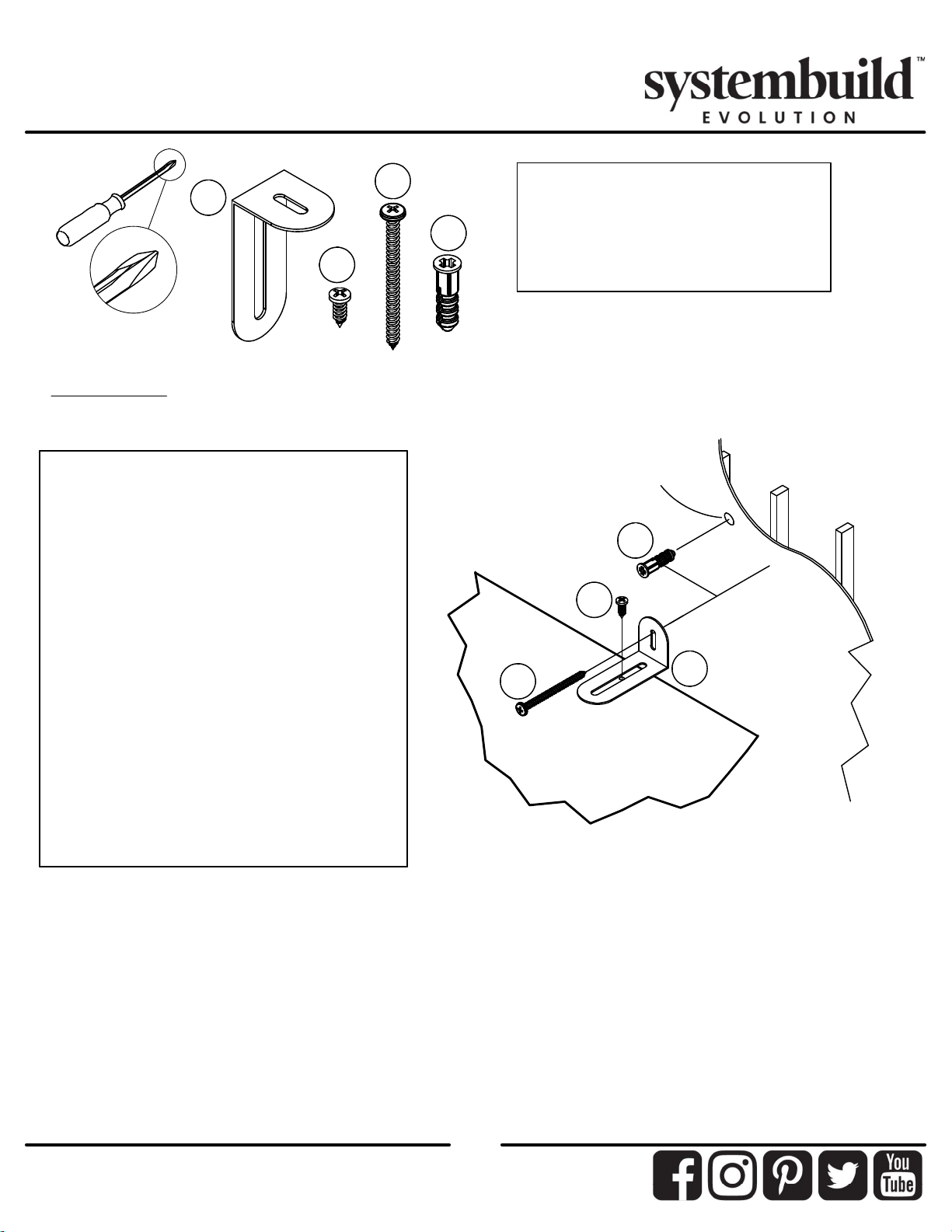

IMPORTANT: THIS UNIT MUST BE SECURE TO THE WALL TO HELP PREVENT TIPOVER. FOLLOW
THESE INSTRUCTIONS TO INSTALL THE ANTI-TIPPING SAFETY BRACKET PROVIDED WITH THIS
PRODUCT.

WARNING

Serious or fatal crushing injuries can
occur from furniture tipover.
To prevent tipover:

* Install tipover restraint provided
* Place heaviest items in the lowest
drawers
* Unless specifically designed to
accommodate, do not set TVs or other
heavy objects on the top of this product
* Never allow children to climb or hang
on drawers, door, or shelves
* Never open more than one drawer at a
time

Use of tipover restraints may only
reduce, but not eliminate the risk of
tipover

For Masonry, Concrete, or other
wall materials:

Consult your local hardware store
for appropriate anchors to securely
attach the safety bracket.

hole

7d

7b

7a

7c

wallboard

stud

OPTION 1: Attachment into a wall stud (preferred method)

Using a stud finder, locate a stud in the wall. Place your unit against the wall, with the safety bracket aligned
in this location. To make driving the screw easier, you can drill a 1/8" diameter pilot hole (3mm) through the
safety bracket into the stud. Drive the screw through the safety bracket into the wall stud.

OPTION 2: Attachment into drywall

Locate your unit where desired against a wall and mark the wall through the safety bracket, then move your
unit aside. Drill a 3/16" diameter hole (5mm) into the wallboard. Tap the wall anchor into the hole until it is
flush. Move your unit into location and fasten the wall bracket to the wall anchor with the screw.

17

systembuild.com

STEP10

5

18

(x40)

(x4)

5

18

18

G

18

H

systembuild.com

18

STEP

11

12

9

(x2)

10

(x2)

15

12

(x1)

14

(x1)

15

15

17

(x1)

(x3)

10

systembuild.com

10

15

G

9

9

17

14

19

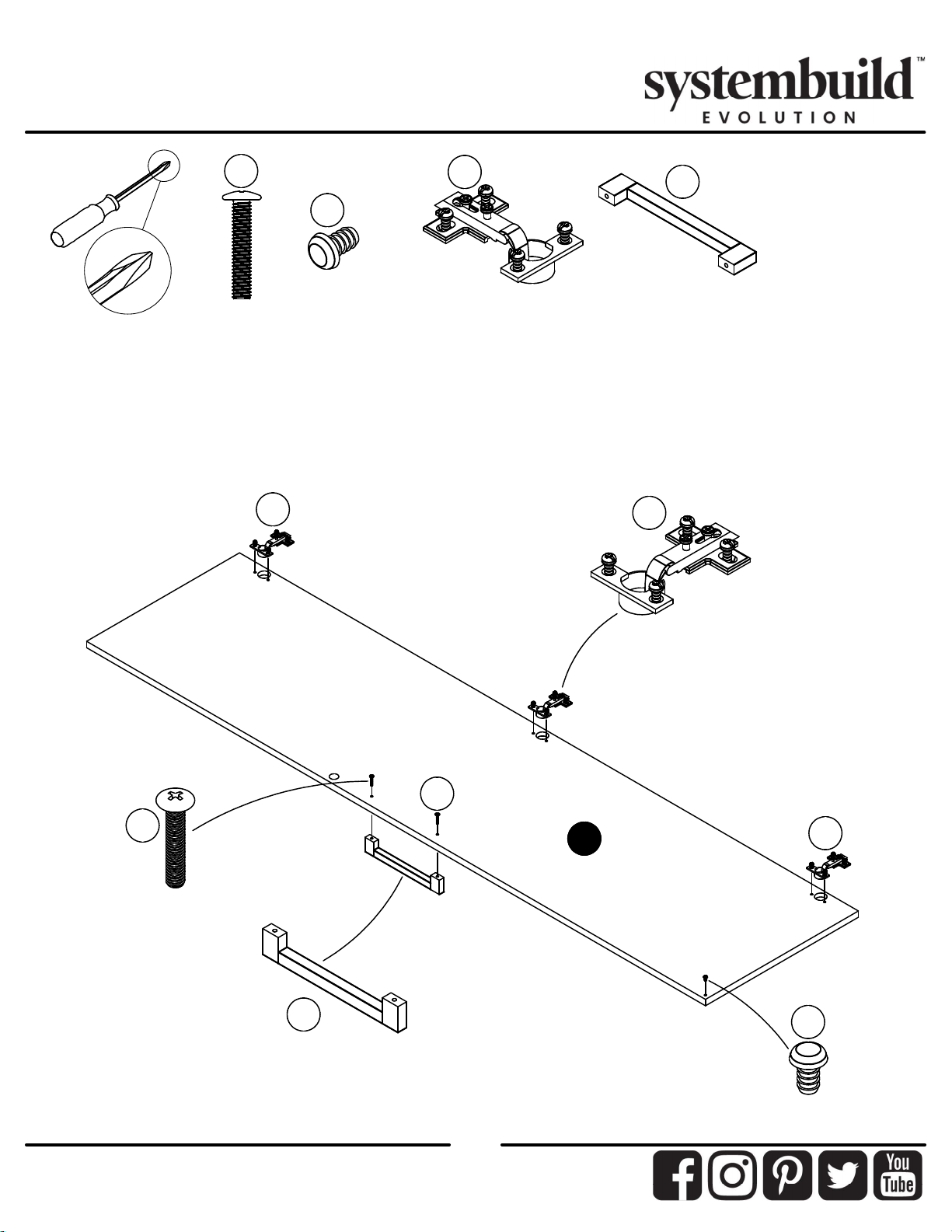

STEP12

10

(x2)

15

12

(x1)

15

(x3)

17

(x1)

15

10

systembuild.com

17

10

20

H

15

12

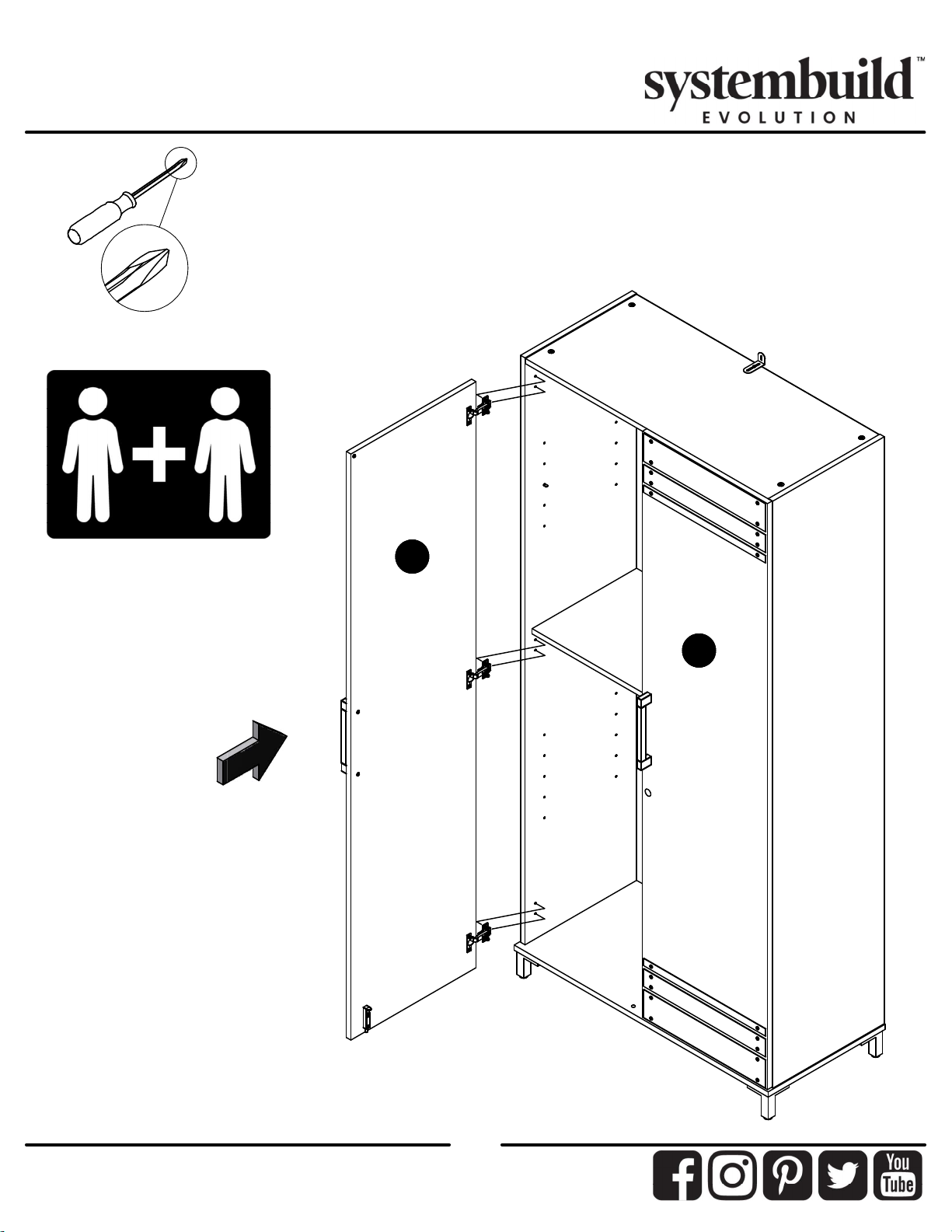

STEP13

When mounting the left door (G),
be sure the slide bolt (14) is
positioned in the up position.

G

H

systembuild.com

21

STEP

14

11b

11a

11c

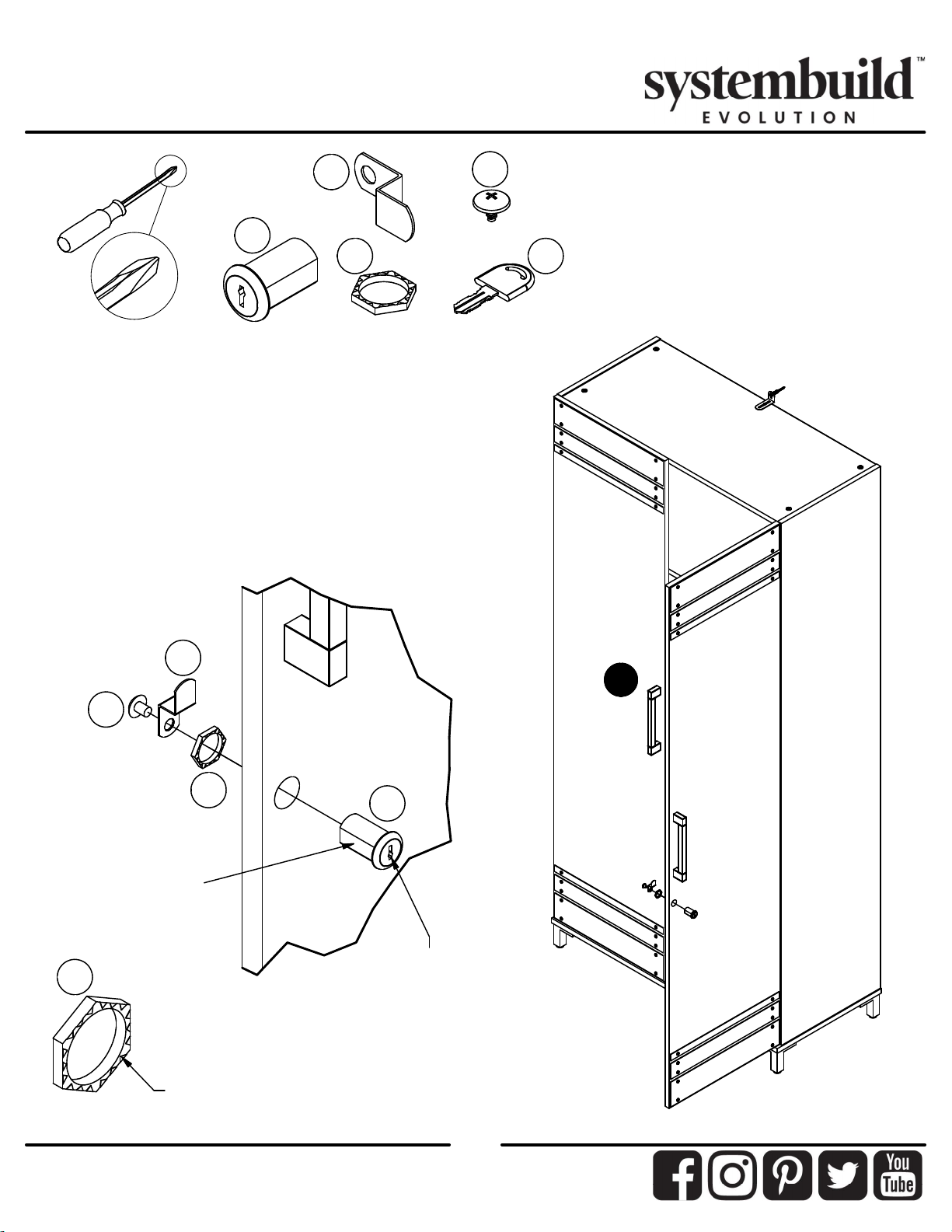

Insert the barrel of the lock (11a) into the hole as shown.
With the teeth of the lock nut (11c) facing the door
surface, tighten the lock nut (11c). Position lock bar (11b)
as shown and attach to the barrel of the lock (11a) with
the lock screw (11d). Lock bar (11b) will point straight up.
When you turn the lock with the key, lock bar will rotate
counter-clockwise pointing straight left.

11d

11e

11d

Flat /smooth
surface of
lock barrel.

11c

11b

11c

Teeth of lock nut will tighten
against the surface of the
door.

11a

Keyway Vertical

G

systembuild.com

22

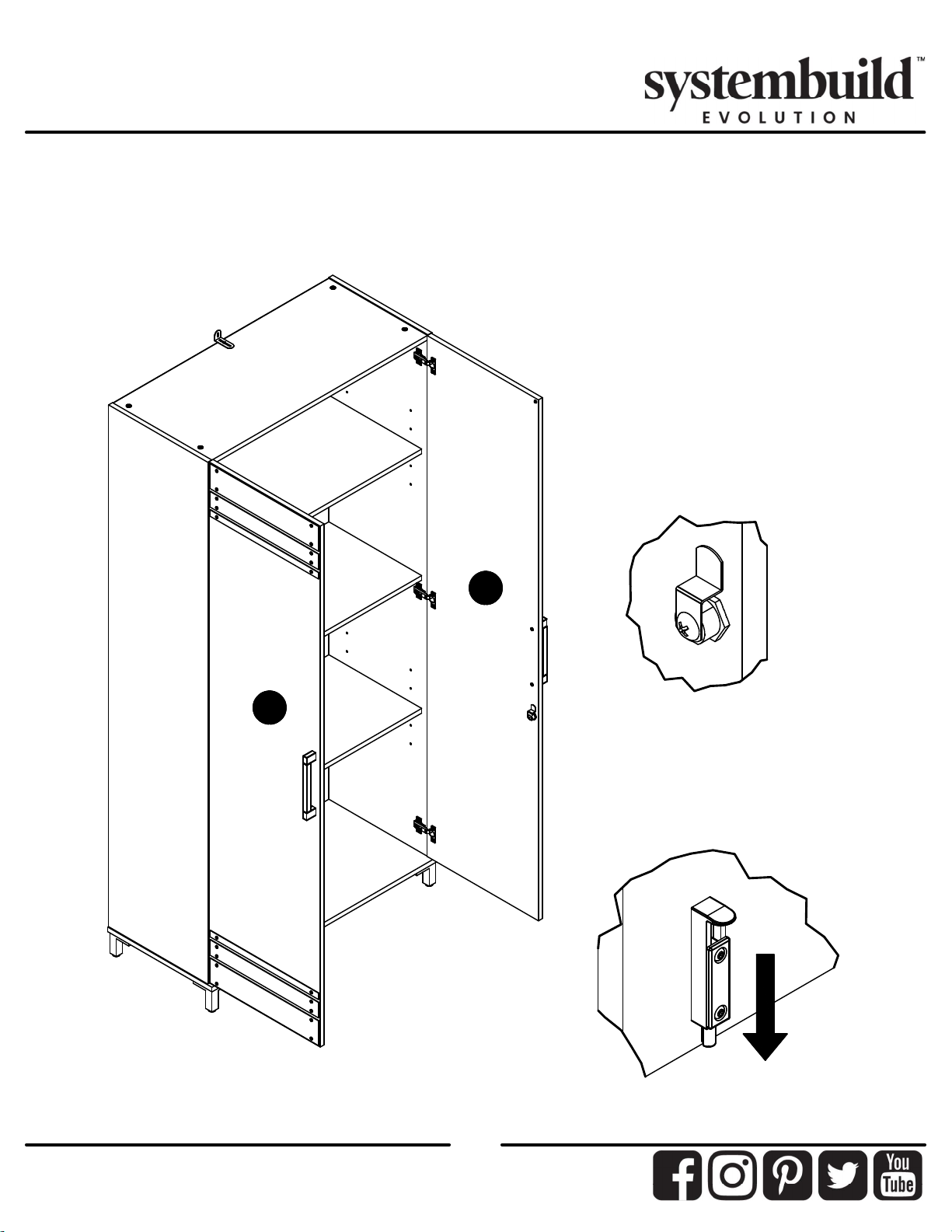

STEP

To lock your cabinet:
Shut the left door (G), press the slide bolt (14) down into the hole in the bottom (D). Close the right
door (H) and turn the lock (11) so the lock bar rotates to the left and behind the left door (G).

15

G

H

systembuild.com

23

STEP16

8

(x8)

8

8

F

8

8

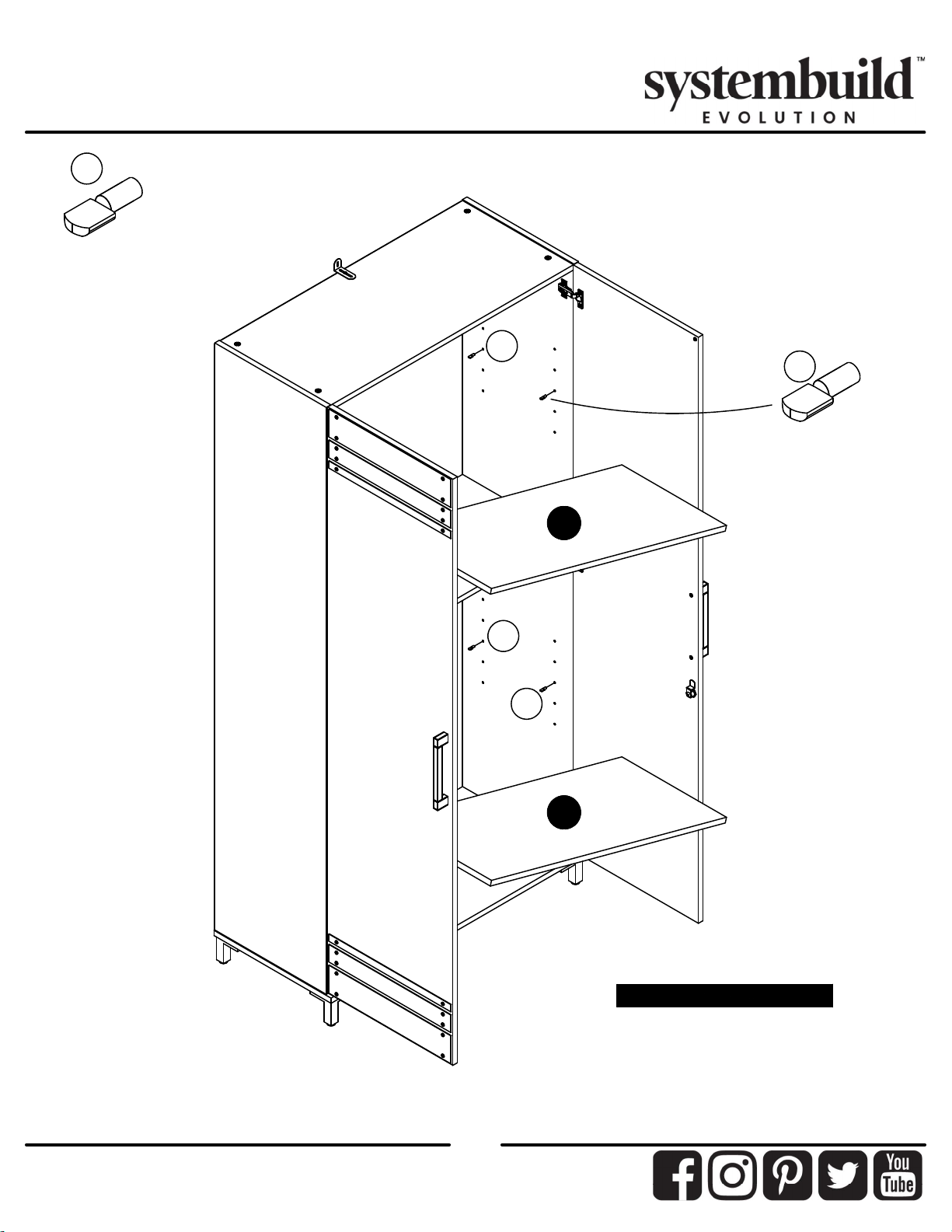

F

Finished Edges

Face Out

systembuild.com

24

STEP

17

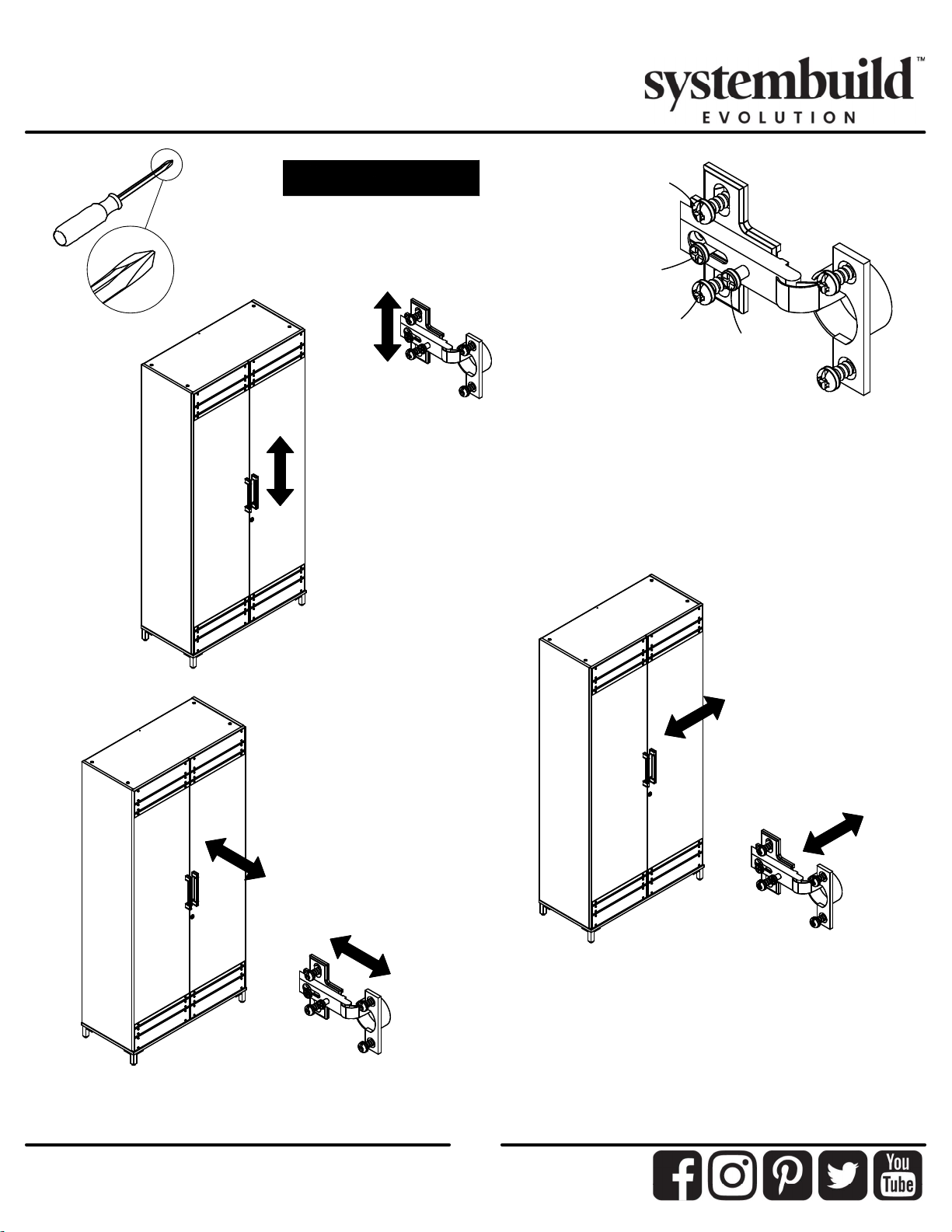

Door Adjustment

To adjust the vertical height:

Loosen the screws "A" on both hinges.
They are usually in slotted holes which
allows you to adjust up or down by a
few mm. Then tighten back up.

A

B

A

C

To adjust the depth:

Loosen the screw "B" and adjust door.

systembuild.com

To adjust side to side:

Loosen the screw "C" on BOTH
hinges and tighten "B" moves
door outward. Loosen "B" and
tighten "C" moves doors inward.

25

Maximum Loads

This unit has been designed to support the maximum loads shown. Exceeding these load limits
could cause sagging, instability, product collapse, and/or serious injury.

0 lbs

0.0 kg

40 lbs

18.1 kg

50 lbs

22.7 kg

40 lbs

18.1 kg

50 lbs

22.7 kg

Warning: Risk of injury to persons - do not place a television on this furniture. This furniture is
not approved for use with a television.

Certificate of Conformity

1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.

2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).

3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351

4. Site of Manufacture: Tiffin OH

5. See front page of instruction manual for date of manufacture.

26

systembuild.com

Register your product to receive the following:

* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service

To register your product, visit ameriwoodhome.com

Visit your local retailer's website, rate your purchased

product and leave us some feedback!

We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
Ameriwood Home product, and to give us your
valuable feedback.

27

systembuild.com

Español

Cubierta Delantera

Este libro de instrucciones contiene información
para referencia en el futuro.

No Regrese este producto!

ayuda.
Llamenos al: 1-800-489-3351 (Gratis) Lunes - Viernes 9am - 5pm CST

Visitar:

PRECAUCION
Este mueble puede volcarse y causar graves heridas y/o muerte.
Anclar el mueble a un poste de madera en la pared (si esto se requiere).
No Permita que los niños monten el mueble.
Mantenga los artículos más pesados en los cajones de abajo.

Consejos Útiles (página 2)

- Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos

- Identificar, ordenar y contar las piezas antes de intentar ensamblar

- Las clavijas de compresión se golpean con un martillo

- Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta

- Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva
este volteadohacia borde exterior

- Utilizar todos los clavos para el panel de atras y distribuirlos por igual

- El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme

- No use quimicas fuertes ni limpiadores abrasivos en este articulo

- Nunca empuje, tire ni arrastre los muebles

Antes de Que Empieces (página 3)

-Lea cuidadosamente cada paso y siga el orden correcto

-Separar y contar todas sus piezas y hardware

-Dése suficiente espacio para el proceso de ensamble

-Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips
Destornillador y martillo

-Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese
que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo.

Sistema de fijar el bloqueo de leva (página 3)

Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.

www.ameriwoodhome.com

Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener

systembuild.com

IMPORTANTE

28

de seguridad. Por favor lea y manténgalo

Español

Página 16
¡IMPORTANTE! EL PANEL TRASERO ES UNA PARTE ESTRUCTURAL DE ESTA UNIDAD Y DEBE SER

INSTALADO CORRECTAMENTE.

Gire con cuidado la unidad sobre su lado frontal.
Coloque el panel trasero como se muestra. Alinee todos los bordes y clávelos directamente en los
bordes traseros como se muestra.

Asegúrese de que nuestra unidad esté cuadrada.
La distancia de esquina a esquina debe ser igual como se muestra.

Enrasar el borde inferior del panel trasero con el borde inferior del fondo (D).

Página 17
Para albañilería, concreto u otros materiales de pared:

Consulte en su ferretería local los anclajes adecuados para fijar el soporte de seguridad.

IMPORTANTE: ESTA UNIDAD DEBE ESTAR FIJADA A LA PARED PARA EVITAR QUE SE VUELQUE. SIGA
ESTAS INSTRUCCIONES PARA INSTALAR EL SOPORTE DE SEGURIDAD ANTIVUELCO SUMINISTRADO CON
ESTE PRODUCTO.
ADVERTENCIA

El vuelco de los muebles puede provocar lesiones graves o mortales por aplastamiento.
Para evitar el vuelco:

* Instalar el sistema de retención de volcaduras provisto
* Coloque los artículos más pesados en los cajones más bajos
* A menos que esté específicamente diseñado para ello, no coloque televisores u otros objetos
pesados en la parte superior de este producto
* Nunca permita que los niños trepen o se cuelguen de los cajones, la puerta o los estantes
* Nunca abra más de un cajón a la vez

El uso de los dispositivos de sujeción para el vuelco puede reducir, pero no eliminar, el riesgo de
vuelco

OPCIÓN 1: Fijación en un montante de la pared (método preferido)

Con un detector de montantes, localice un montante en la pared. Coloque su unidad contra la pared,
con el soporte de seguridad alineado en esta ubicación. Para facilitar la colocación del tornillo, puede
perforar un agujero piloto de 1/8" de diámetro (3 mm) a través del soporte de seguridad en el
montante. Introduzca el tornillo a través del soporte de seguridad en el montante de la pared.

systembuild.com

29

Español

OPCIÓN 2: Fijación en la pared de yeso

Ubique su unidad en el lugar deseado contra una pared y marque la pared a través del soporte de
seguridad, luego mueva su unidad a un lado. Perfore un agujero de 3/16" de diámetro (5mm) en la
pared. Inserte el anclaje de pared en el agujero hasta que quede al ras. Mueva su unidad a su
ubicación y fije el soporte de pared al anclaje de pared con el tornillo.

Página 21

Al montar la puerta izquierda (G), asegúrese de que el pestillo de deslizamiento (14) esté colocado en
la posición superior.

Página 22

Introduzca el cilindro de la cerradura (11a) en el orificio como se muestra. Con los dientes de la tuerca
de la cerradura (11c) orientados hacia la superficie de la puerta, apriete la tuerca de la cerradura (11c).
Coloque la barra de la cerradura (11b) como se muestra y fíjela al cilindro de la cerradura (11a) con el
tornillo de la cerradura (11d). La barra de la cerradura (11b) apuntará hacia arriba. Al girar la cerradura
con la llave, la barra de la cerradura girará en sentido contrario a las agujas del reloj apuntando
directamente a la izquierda.

Superficie plana / lisa del cilindro de la cerradura.
Cerradura vertical
Los dientes de la tuerca de seguridad se apretarán contra la superficie de la puerta.

Página 23

Para cerrar el armario:
Cierre la puerta izquierda (G), presione el pestillo deslizante (14) hacia abajo en el orificio del fondo
(D). Cierre la puerta derecha (H) y gire la cerradura (11) para que la barra de cierre gire hacia la
izquierda y detrás de la puerta izquierda (G).

Página 25
Para ajustar la altura vertical:

Afloje los tornillos "A" de ambas bisagras. Suelen estar en agujeros ranurados que le permiten ajustar
hacia arriba o hacia abajo unos pocos mm. A continuación, vuelva a apretarlos.

Para ajustar la profundidad:

Afloje el tornillo "B" y ajuste la puerta.

Para ajustar de lado a lado:

Aflojar el tornillo "C" en AMBAS bisagras y apretar el "B" mueve la puerta hacia afuera. Aflojar "B" y
apretar "C" mueve las puertas hacia adentro.

systembuild.com

30

Español

Página 26

CARGA MAXIMA
Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede
causar inestabilidad, colapsarse y/o causar serias lesiones.
ADVERTENCIA: Riesgo de lesiones a las personas - no coloque un televisor sobre muebles. Este mueble
no está aprobado para su uso con un televisor.

Página 27

Registre su producto para recibir lo siguiente:
* Detalles de nuevas tendencias - Vistazo a lo nuevo
* Encuestas - alec su voz entre su comunidad
* Códigos de ofertas y descuentos exclusivos
* Fácil y rápido servicio de partes de remplace
Para registrar su producto, visite ameriwoodhome.com
Clasificasión de 5 estrellas
Visite el sitio web de su tienda local, califique su comprado
y denos sus comentarios!
Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de
ensamblar este producto de Ameriwood Home, y por darnos sus valiosos comentarios.
Gracias

systembuild.com

31

Français

Couverture Avant

CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS
ET GARDER POUR UNE RÉFÉRENCE FUTURE

Ne retournez pas ce produit!

de l'aide.

Appelez-nous:
Visitez:

ATTENTION

Le meuble peut basculer et causer des blessures graves ou la mort.
Ancrer le meuble à une planche murale dans le mur (si indiqué).
Ne laissez pas les enfants grimper sur le meuble.
Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.

Astuces Utiles (page 2)

-Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd

-Identifier, trier et compter les pièces avant d'essayer d'assembler

-Les goujons de compression sont taraudés avec un Marteau

-Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement

-Assurez-vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur

-Utiliser tous les clous fournis pour le panneau arrière et les répartir également

-Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste

-N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil

-Ne jamais pousser, tirer, ou faire glisser votre meuble

Avant de Commencer (page 3)

-Lisez attentivement chaque étape et suivez le bon ordre

-Séparez et comptez toutes vos pièces et matériaux

-Donnez-vous suffisamment de place pour l'assemblage

-Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau

-

Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir

et arrêter lorsque la vis est bien serrée. Le non-respect de cette consigne peut endommager la vis.

www.ameriwoodhome.com

1-800-489-3351 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale

Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir

IMPORTANTES

SUR LA SÉCURITÉ. VEUILLEZ LIRE

Système de Fixation de Came (page 3)

Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage

32

systembuild.com

Français

Page 16
IMPORTANT! LE PANNEAU ARRIÈRE EST UNE PARTIE STRUCTURELLE DE CET APPAREIL ET DOIT ÊTRE

INSTALLÉ CORRECTEMENT.

Retournez soigneusement l'appareil sur sa face avant.
Positionnez le panneau arrière comme indiqué. Alignez d'équerre tous les bords et clouez droit dans
les bords arrière comme indiqué.

Assurez-vous que l'unité est d'équerre.
La distance d'un coin à l'autre doit être égale, comme illustré.

Alignez le bord inférieur du panneau arrière avec le bord inférieur du panneau de base (D).

Page 17
Pour la maçonnerie, le béton ou d'autres matériaux muraux :

Consultez votre quincaillerie locale pour obtenir des ancrages appropriés afin de fixer solidement le
support de sécurité.

IMPORTANT : CET APPAREIL DOIT ÊTRE FIXÉ AU MUR POUR ÉVITER TOUT BASCULEMENT. SUIVEZ CES
INSTRUCTIONS POUR INSTALLER LE SUPPORT DE SÉCURITÉ ANTI-BASCULEMENT FOURNI AVEC CE
PRODUIT.

AVERTISSEMENT
Le basculement d'un meuble peut entraîner des blessures graves ou mortelles par écrasement.
Pour éviter le basculement :

* Installez le dispositif anti-basculement prévu
* Placez les articles les plus lourds dans les tiroirs les plus bas
* Ne posez pas de téléviseur ou d'autres objets lourds sur le dessus de l'appareil, sauf s'ils sont
spécifiquement conçus à cet effet
* Ne permettez jamais aux enfants de grimper ou de s'accrocher aux tiroirs, aux portes ou aux étagères
* N'ouvrez jamais plus d'un tiroir à la fois.

L'utilisation de dispositifs de retenue en cas de basculement ne peut que réduire, mais pas éliminer,
le risque de basculement

OPTION 1 : Fixation dans un montant de mur (méthode préférée)

À l'aide d'un détecteur de montants, localisez un montant dans le mur. Placez votre appareil contre le
mur, avec le support de sécurité aligné à cet endroit. Pour faciliter l'insertion de la vis, vous pouvez
percer un trou pilote de 3 mm de diamètre à travers le support de sécurité dans le montant. Enfoncez
la vis à travers le support de sécurité dans le montant du mur.

systembuild.com

33

Français

OPTION 2 : Fixation dans les cloisons sèches

Placez votre appareil à l'endroit souhaité contre un mur et marquez le mur à travers le support de
sécurité, puis mettez votre appareil de côté. Percez un trou de 3/16 de pouce (5 mm) de diamètre dans
le panneau mural. Tapez sur l'ancrage mural dans le trou jusqu'à ce qu'il soit affleurant. Mettez votre
appareil en place et fixez le support mural à l'ancrage mural à l'aide de la vis.

Page 21

Lors du montage de la porte gauche (G), assurez-vous que le boulon coulissant (14) est en position
haute.

Page 22

Insérez le barillet de la serrure (11a) dans le trou comme indiqué. Serrez l'écrou de blocage (11c) en
orientant les dents de l'écrou de blocage (11c) vers la surface de la porte. Positionnez la barre de
verrouillage (11b) comme indiqué et fixez-la au barillet de la serrure (11a) avec la vis de verrouillage
(11d). La barre de verrouillage (11b) doit être dirigée vers le haut. Lorsque vous tournez la serrure avec
la clé, la barre de verrouillage tourne dans le sens inverse des aiguilles d'une montre et pointe vers la
gauche.

Surface plate/lisse du barillet de la serrure.
Rainure de clavette verticale
Les dents du fouillot de la serrure se serrent contre la surface de la porte.

Page 23

Pour verrouiller votre armoire :
Fermez la porte gauche (G), appuyez sur le pêne coulissant (14) dans le trou du fond (D). Fermez la porte
de droite (H) et tournez le verrou (11) pour que la barre de verrouillage tourne vers la gauche et derrière
la porte de gauche (G).

Page 25
Pour régler la hauteur verticale :

Desserrez les vis « A » des deux charnières. Elles sont généralement dans des trous oblongs, ce qui vous
permet de les régler de quelques mm vers le haut ou vers le bas. Puis resserrez-les.

Pour régler la profondeur :

Desserrez la vis « B » et réglez la porte.

Pour régler d'un côté à l'autre :

Desserrez la vis « C » sur les DEUX charnières et serrez « B » pour déplacer la porte vers l'extérieur.
Desserrez la vis « B » et serrez la vis « C » pour déplacer la porte vers l'intérieur.

systembuild.com

34

Français

Page 26

CHARGES MAXIMALES
Ce meuble a été conçu pour supporter les charges maximales indiquées. En excédant ces limites de
charge, le meuble pourrait devenir instable, s'effondrer, et/ou causer des blessures graves.
AVERTISSEMENT : Risque de blessure corporelle - ne pas placer une télévision sur ce meuble. Ce
meuble n'est pas approuvé pour une utilisation avec une télévision.

Page 27

Enregistrez votre produit pour recevoir les éléments suivantes:
* Détails sur les nouvelles tendances - un aperçu sur les nouveautés
* Sondages - avoir une voix au sein de notre communauté
* Offres exclusives et codes promo
* Service de pièces de rechange rapide et facile
Pour enregistrer votre produit, visitez ameriwoodhome.com
5 Étoiles
Visitez le site Web de votre détaillant local, évaluez votre produit
acheté et laissez-nous quelques commentaires !
Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce
produit "Ameriwood Home", et de nous donner vos commentaires précieux.
Merci

systembuild.com

35
