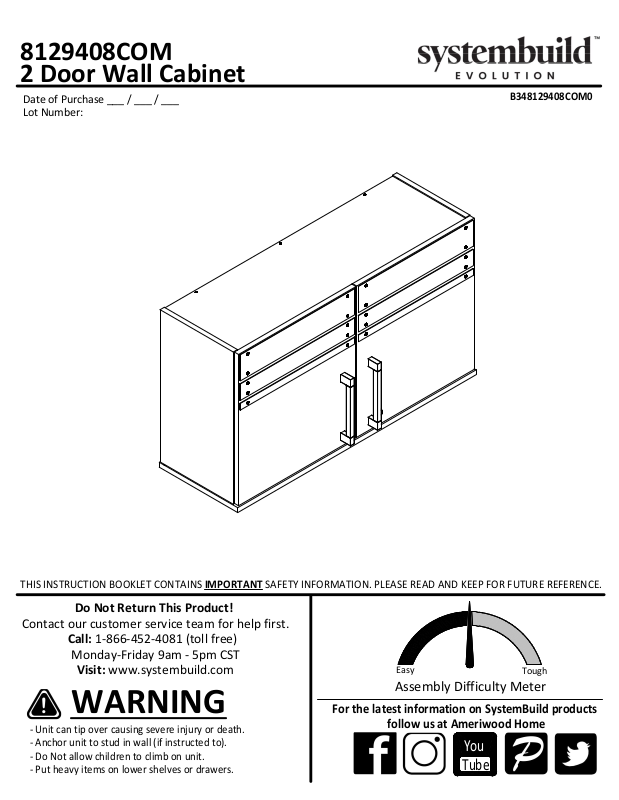

WFX Utility AR10561 Users manual [en, fr, es]

8129408COM
2 Door Wall Cabinet

Date of Purchase ___ / ___ / ___
Lot Number:

B348129408COM0

THIS INSTRUCTION BOOKLET CONTAINS

Do Not Return This Product!

Contact our customer service team for help first.

Call: 1-866-452-4081 (toll free)

Monday-Friday 9am - 5pm CST

Visit: www.systembuild.com

IMPORTANT

SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.

WARNING

- Unit can tip over causing severe injury or death.

- Anchor unit to stud in wall (if instructed to).

- Do Not allow children to climb on unit.

- Put heavy items on lower shelves or drawers.

Easy

Assembly Difficulty Meter

For the latest information on SystemBuild products

follow us at Ameriwood Home

Tough

You

Tube

Contact Us!

Do NOT return this product!

Contact our friendly customer service team first for help.

Call us!

1-866-452-4081

Monday-Friday
9am - 5pm CST

Assembly Tips

You

Tube

Visit systembuild.com to view the

limited warranty valid in the U.S. and Canada.

Helpful Hints

PEOPLE NEEDED FOR ASSEMBLY: 1-2

- Open your item in the area you plan to keep it to avoid excessive heavy lifting.

- Identify, sort and count the parts before attempting assembly.

- Compression dowels are lightly tapped in with a hammer.

- Slides are labeled with a R (right) and L (left) for proper placement.

- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.

- Use all the nails provided for the back panel and spread them out equally.

- Back panel must be used to make sure your unit is sturdy.

- Do NOT use harsh chemicals or abrasive cleaners on this item.

- Never push, pull, or drag your furniture.

2

systembuild.com

You

Tube

k

c

A

Q

i

u

s

s

y

bl

m

e

p

i

T

Before You Start

Read through each step carefully and follow the proper order

P
P

P
P

P

Separate and count all your parts and hardware
Parts are labeled on the surface or edge of the part

Give yourself enough room for the assembly process

Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer

Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.

Cam Lock Fastening System

This Cam Lock Fastening System will be used throughout the assembly process.

1

Press CAM BOLT into hole.

3

Press parts together so CAM BOLT inserts
into edge hole.

systembuild.com

Arrow to point towards end
hole in edge of part.

2

End hole

Press CAM LOCK into hole.

4

Using a screwdriver, turn the CAM LOCK clockwise to
lock the CAM LOCK and CAM BOLT into their holes
and fastening parts together.

3

You

Tube

A

Q

k

c

i

u

s

s

y

bl

m

e

p

i

T

Before You Start

Please Note:
You may need to lightly tap the wood dowels into the holes during
your assembly process.

systembuild.com

4

You

Tube

Board Identification

Not actual size

A

Left Panel
38129408010

D

Bottom
38129408040

G

B

Right Panel
38129408020

E

Adjustable Shelf
38129408050

H

C

Top
38129408030

F

Cabinet Hanger
38129000060

I

Lower Rail
38129000070

J

Right Door
38129408100

systembuild.com

Wall Hanger
38129000080

5

K

Left Door
38129408090

Back Panel
K812940800

This piece is paperboard construction.
It is not made from wood, but is
required for the assembly of your unit.

You

Tube

H

Board Identification

Not actual size

F

B

C

G

A

systembuild.com

K

J

E

I

D

6

You

Tube

Part List

Actual Size

1

(x8)
#A22700

cam lock

6

(x2)
#A11210

3/4" pan head screw

2

(x8)
#A22710

cam bolt

3

(x8)
#A21670

wood dowel

7

(x4)
#A13950

#8 X 3-1/2" screw

4

(x7)
#A23030

confirmat screw

5

(x22)
#A12105

7/16" screw

8

(x4)
#A80250

shelf support

9

(x2)
#A89370

door bumper

(x4)
#A17400

7/8" truss bolt

13

systembuild.com

10

11

(x1)
#A53595

L-bracket

7

(x1)
#A55410

slide bolt

12

(x3)
#A13800

#8 x 2-1/4" screw

You

Tube

14

16

(x4)
#A65615

hinge

Part List

Not actual size

15

(x2)
#A51010

handle

17b

17d

(x2)
#A92550

base plate kit

systembuild.com

8

17a

17c

17

17e

(x1)
#A55055

lock

You

Tube

STEP

1

2

(x4)

2

2

2

systembuild.com

A

2

9

You

Tube

STEP2

2

(x4)

2

2

systembuild.com

B

2

2

10

You

Tube

STEP3

1

3

Quick

Assembly

Tip

(x4)

1

(x4)

Proper orientation of CAM LOCK

1

3

3

C

1

3

3

systembuild.com

1

11

You

Tube

STEP

4

1

1

(x4)

3

(x4)

1

3

F

1

3

3

1

3

G

Quick

Assembly

Tip

Proper orientation of CAM LOCK

systembuild.com

12

You

Tube

STEP

5

F

C

G

A

L

O

C

U

N

L

O

C

K

K

systembuild.com

13

You

Tube

STEP6

B

L

O

C

U

N

L

O

C

K

K

F

C

G

B

C

F

systembuild.com

G

14

You

Tube

STEP

7

K

finished

surface

B

F

A

C

systembuild.com

15

You

Tube

STEP8

5

(x2)

13

(x1)

D

5

5

13

systembuild.com

16

You

Tube

STEP9

4

(x4)

4

4

4

B

finished edges face up

C

D

4

A

systembuild.com

17

You

Tube

STEP10

4

4

(x3)

4

F

C

4

systembuild.com

18

You

Tube

STEP

11

5

16

5

(x20)

(x2)

5

J

systembuild.com

I

5

16

19

You

Tube

STEP12

15

(x1)

6

(x2)

9

(x1)

14

10

(x2)

11

(x1)

11

14

(x2)

6

6

14

9

10

I

10

15

systembuild.com

20

You

Tube

STEP13

10

9

(x1)

10

(x2)

14

(x2)

15

(x1)

14

15

systembuild.com

10

J

9

21

You

Tube

STEP

14

17b

17a

17c

Insert the barrel of the lock (17a) into the hole as shown.
With the teeth of the lock nut (17c) facing the door
surface, tighten the lock nut (17c). Position lock bar (17b)
and attached the barrel of the lock (17a) with the lock
screw (17d). Lock bar (17b) will point straight left. When
you turn the lock with the key, lock bar will rotate
couter-clockwise pointing straight down (unlock position).

17d

17e

17d

17b

17c

17c

17a

Flat /smooth
surface of
lock barrel.

Teeth of lock nut will tighten
against the surface of the door.

Keyway Vertical

systembuild.com

22

You

Tube

STEP

15

B

J

A

I

When mounting the left door (I),
be sure the slide bolt (11) is
positioned in the up position.

11

systembuild.com

23

You

Tube

STEP16

F

12

(x2)

12

C

5

H

H

Wall to be mounted to.

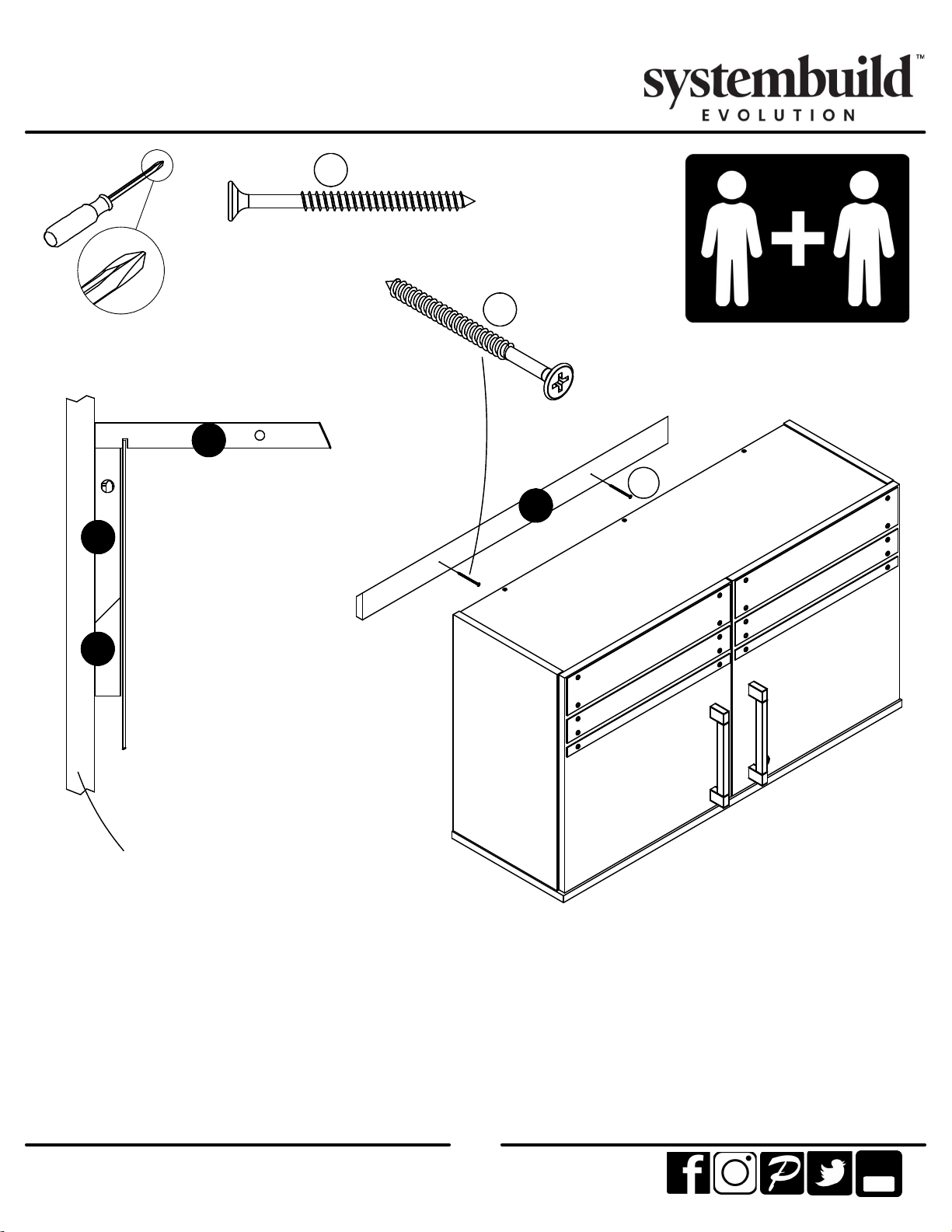

With the assistance of another person, locate and mark the studs in the wall that the cabinet will be
mounted to. Mark the location of the studs with a pencil.

Position the wall hanger (H) on the wall and mark the locations of the studs on the back rail. Drill two 3/16"
diameter holes in the wall hanger (I) at the stud locations. Using a level, attach the wall hanger (H) to the
wall with two screws (12) as shown. It is important that the wall hanger is mounted to a minimum of as
least two studs. With the help of another person, place the assembled component onto the wall hanger (H)
so the two beveled edges on the cabinet hanger (F) and wall hanger (H) mate together.

systembuild.com

24

You

Tube

STEP

14

7

(x4)

C

7

F

G

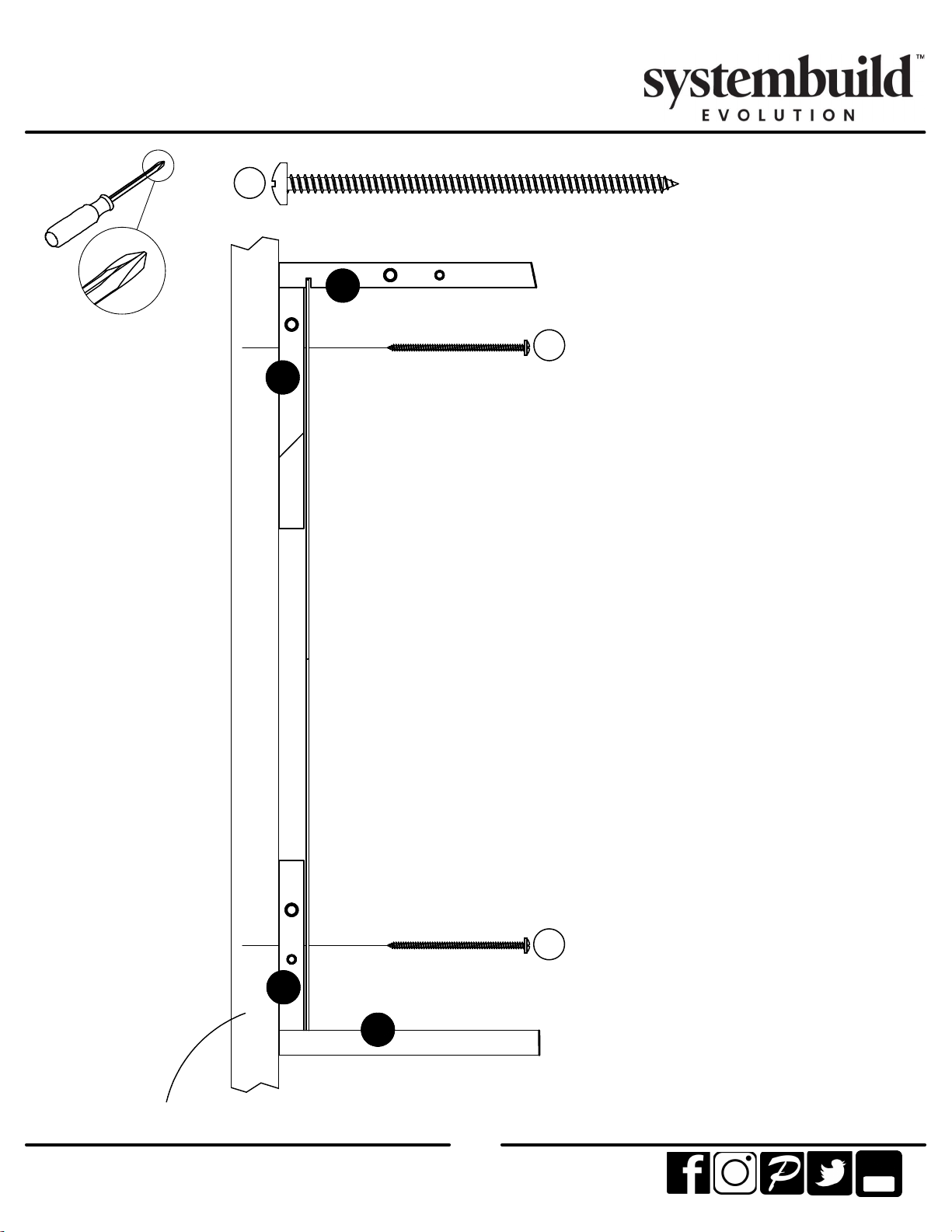

After the assembled component is placed onto the wall hanger,
mark the location of the studs on the back panel (K). Fastening
the cabinet to

hanger (F) and lower rail (G) as shown.

the studs by driving screws (7) through the cabinet

7

D

Wall to be mounted to.

systembuild.com

25

You

Tube

STEP

6

15

(x4)

8

8

E

finished edge to front

8

8

A

systembuild.com

26

You

Tube

STEP16

Door Adjustment

A

B

A

C

To adjust the vertical height:

Loosen the screws "A" on both hinges.
They are usually in slotted holes which
allows you to adjust up or down by a
few mm. Then tighten back up.

To adjust the depth:

Loosen the screw "B" and adjust door.

systembuild.com

To adjust side to side:

Loosen the screw "C" on BOTH
hinges and tighten "B" moves
door outward. Loosen "B" and
tighten "C" moves doors inward.

27

You

Tube

Maximum Loads

This unit has been designed to support the maximum loads shown. Exceeding these load limits
could cause sagging, instability, product collapse, and/or serious injury.

0 lbs

0.0 kg

30 lbs

13.6 kg

35 lbs

15.9 kg

Warning: Risk of injury to persons - do not place a television on this furniture. This furniture is
not approved for use with a television.

Certificate of Conformity

1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.

2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).

3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351

4. Site of Manufacture: Tiffin OH

5. See front page of instruction manual for date of manufacture.

28

systembuild.com

You

Tube

Register your product to receive the following:

* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service

To register your product, visit systembuild.com

Visit your local retailer's website, rate your purchased

product and leave us some feedback!

We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
Systembuild product, and to give us your valuable
feedback.

29

systembuild.com

You

Tube

Español

Cubierta Delantera

Este libro de instrucciones contiene información
para referencia en el futuro.

No Regrese este producto!

ayuda.
Llamenos al: 1-866-452-4081 (Gratis) Lunes - Viernes 9am - 5pm CST

Visitar:

PRECAUCION
Este mueble puede volcarse y causar graves heridas y/o muerte.
Anclar el mueble a un poste de madera en la pared (si esto se requiere).
No Permita que los niños monten el mueble.
Mantenga los artículos más pesados en los cajones de abajo.

Consejos Útiles (página 2)

- Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos

- Identificar, ordenar y contar las piezas antes de intentar ensamblar

- Las clavijas de compresión se golpean con un martillo

- Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta

- Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva
este volteadohacia borde exterior

- Utilizar todos los clavos para el panel de atras y distribuirlos por igual

- El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme

- No use quimicas fuertes ni limpiadores abrasivos en este articulo

- Nunca empuje, tire ni arrastre los muebles

Antes de Que Empieces (página 3)

-Lea cuidadosamente cada paso y siga el orden correcto

-Separar y contar todas sus piezas y hardware

-Dése suficiente espacio para el proceso de ensamble

-Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips
Destornillador y martillo

-Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese
que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo.

Sistema de fijar el bloqueo de leva (página 3)

Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.

www.systembuild.com

Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener

IMPORTANTE

de seguridad. Por favor lea y manténgalo

systembuild.com

30

You

Tube

Español

Página 22

Introduzca el cilindro de la cerradura (17a) en el orificio como se muestra. Con los dientes de la tuerca de
la cerradura (17c) orientados hacia la superficie de la puerta, apriete la tuerca de la cerradura (17c).
Coloque la barra de la cerradura (17b) como se muestra y fíjela al cilindro de la cerradura (17a) con el
tornillo de la cerradura (17d). La barra de la cerradura (17b) apuntará hacia arriba. Al girar la cerradura
con la llave, la barra de la cerradura girará en sentido contrario a las agujas del reloj apuntando
directamente a la izquierda.

Superficie plana / lisa del cilindro de la cerradura.
Cerradura vertical
Los dientes de la tuerca de seguridad se apretarán contra la superficie de la puerta.

Página 23

Al montar la puerta izquierda (I), asegúrese de que el pestillo de deslizamiento (11) esté colocado en la
posición superior.

Página 24

Pared en la que se debe montar.
Con la ayuda de otra persona, localice y marque los montantes en la pared donde se montará el armario.
Marque la ubicación de los montantes con un lápiz.
Coloque el soporte de pared (H) en la pared y marque las ubicaciones de los montantes en el riel trasero.
Taladre dos agujeros de 3/16" de diámetro en el soporte de pared (I) en las ubicaciones de los
montantes. Utilizando un nivel, fije el soporte de pared (H) a la pared con dos tornillos (12) como se
muestra. Es importante que el soporte de pared se monte en un mínimo de dos montantes. Con la
ayuda de otra persona, coloque el componente ensamblado en el soporte de pared (H) de manera que
los dos bordes biselados del soporte del armario (F) y el soporte de pared (H) se acoplen.

Página 25

Después de colocar el componente ensamblado en el soporte de pared, marque la ubicación de los
montantes en el panel trasero (K). Sujete el armario a los montantes introduciendo tornillos (7) a través
del soporte del armario (F) y del riel inferior (G), tal como se muestra.

systembuild.com

31

You

Tube

Español

Página 27
Para ajustar la altura vertical:

Afloje los tornillos "A" de ambas bisagras. Suelen estar en agujeros ranurados que le permiten ajustar
hacia arriba o hacia abajo unos pocos mm. A continuación, vuelva a apretarlos.

Para ajustar la profundidad:

Afloje el tornillo "B" y ajuste la puerta.

Para ajustar de lado a lado:

Aflojar el tornillo "C" en AMBAS bisagras y apretar el "B" mueve la puerta hacia afuera. Aflojar "B" y
apretar "C" mueve las puertas hacia adentro.

Página 28

CARGA MAXIMA
Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede
causar inestabilidad, colapsarse y/o causar serias lesiones.
ADVERTENCIA: Riesgo de lesiones a las personas - no coloque un televisor sobre muebles. Este mueble
no está aprobado para su uso con un televisor.

Página 29

Registre su producto para recibir lo siguiente:
* Detalles de nuevas tendencias - Vistazo a lo nuevo
* Encuestas - alec su voz entre su comunidad
* Códigos de ofertas y descuentos exclusivos
* Fácil y rápido servicio de partes de remplace
Para registrar su producto, visite systembuild.com
Clasificasión de 5 estrellas
Visite el sitio web de su tienda local, califique su comprado
y denos sus comentarios!
Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de
ensamblar este producto de Systembuild, y por darnos sus valiosos comentarios.
Gracias

systembuild.com

32

You

Tube

Français

Couverture Avant

CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS
ET GARDER POUR UNE RÉFÉRENCE FUTURE

Ne retournez pas ce produit!

de l'aide.

Appelez-nous:
Visitez:

ATTENTION

Le meuble peut basculer et causer des blessures graves ou la mort.
Ancrer le meuble à une planche murale dans le mur (si indiqué).
Ne laissez pas les enfants grimper sur le meuble.
Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.

Astuces Utiles (page 2)

-Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd

-Identifier, trier et compter les pièces avant d'essayer d'assembler

-Les goujons de compression sont taraudés avec un Marteau

-Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement

-Assurez-vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur

-Utiliser tous les clous fournis pour le panneau arrière et les répartir également

-Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste

-N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil

-Ne jamais pousser, tirer, ou faire glisser votre meuble

Avant de Commencer (page 3)

-Lisez attentivement chaque étape et suivez le bon ordre

-Séparez et comptez toutes vos pièces et matériaux

-Donnez-vous suffisamment de place pour l'assemblage

-Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau

-

Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir

et arrêter lorsque la vis est bien serrée. Le non-respect de cette consigne peut endommager la vis.

Système de Fixation de Came (page 3)

Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage

www.systembuild.com

1-866-452-4081 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale

Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir

IMPORTANTES

SUR LA SÉCURITÉ. VEUILLEZ LIRE

systembuild.com

33

You

Tube

Français

Page 22

Insérez le barillet de la serrure (17a) dans le trou comme indiqué. En orientant les dents de l'écrou de
verrouillage (17c) vers la surface de la porte, serrez l'écrou de verrouillage (17c). Positionnez la barre de
verrouillage (17b) comme indiqué et fixez-la au barillet de la serrure (17a) avec la vis de verrouillage
(17d). La barre de verrouillage (17b) doit être dirigée vers le haut. Lorsque vous tournez la serrure avec la
clé, la barre de verrouillage tourne dans le sens inverse des aiguilles d'une montre et pointe vers la
gauche.

Surface plate/lisse du barillet de la serrure.
Rainure de clavette verticale
Les dents de l'écrou de verrouillage se serrent contre la surface de la porte.

Page 23

Lors du montage de la porte gauche (I), assurez-vous que le boulon coulissant (11) est en position haute.

Page 24

Mur sur lequel l'armoire sera montée.
Avec l'aide d'une autre personne, localisez et marquez les montants du mur sur lequel l'armoire sera
montée. Marquez l'emplacement des montants avec un crayon.
Placez le support mural (H) sur le mur et marquez l'emplacement des montants sur le rail arrière. Percez
deux trous de 3/16 de pouce de diamètre dans le support mural (I) à l'emplacement des montants. À
l'aide d'un niveau, fixez le support mural (H) au mur avec deux vis (12) comme indiqué. Il est important
que le support mural soit monté sur au moins deux montants. Avec l'aide d'une autre personne, placez
l'élément assemblé sur le support mural (H) de manière à ce que les deux bords biseautés du support de
meuble (F) et du support mural (H) s'emboîtent.

Page 25

Après avoir placé l'élément assemblé sur le support mural, marquez l'emplacement des montants sur le
panneau arrière (K). Fixez l'armoire aux montants en enfonçant des vis (7) dans le support de meuble (F)
et le rail inférieur (G), comme illustré.

systembuild.com

34

You

Tube

Français

Page 27
Pour ajuster la hauteur verticale :

Desserrez les vis « A » sur les deux charnières. Ils sont généralement dans des trous oblongs ce qui vous
permet de les ajuster vers le haut ou vers le bas de quelques mm. Puis resserrez-les.

Pour ajuster d'un côté à l'autre :

Desserrez la vis « C » sur les DEUX charnières et serrez « B » pour déplacer la porte vers l'extérieur.
Desserrez la vis « B » et serrez la vis « C » pour déplacer la porte vers l'intérieur.

Pour ajuster la profondeur :

Desserrez la vis « B » et ajustez la porte.

Page 28

CHARGES MAXIMALES
Ce meuble a été conçu pour supporter les charges maximales indiquées. En excédant ces limites de
charge, le meuble pourrait devenir instable, s'effondrer, et/ou causer des blessures graves.
AVERTISSEMENT : Risque de blessure corporelle - ne pas placer une télévision sur ce meuble. Ce meuble
n'est pas approuvé pour une utilisation avec une télévision.

Page 29

Enregistrez votre produit pour recevoir les éléments suivantes:
* Détails sur les nouvelles tendances - un aperçu sur les nouveautés
* Sondages - avoir une voix au sein de notre communauté
* Offres exclusives et codes promo
* Service de pièces de rechange rapide et facile
Pour enregistrer votre produit, visitez systembuild.com
5 Étoiles
Visitez le site Web de votre détaillant local, évaluez votre produit
acheté et laissez-nous quelques commentaires !
Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce produit
"Systembuild", et de nous donner vos commentaires précieux.
Merci

systembuild.com

35

You

Tube
