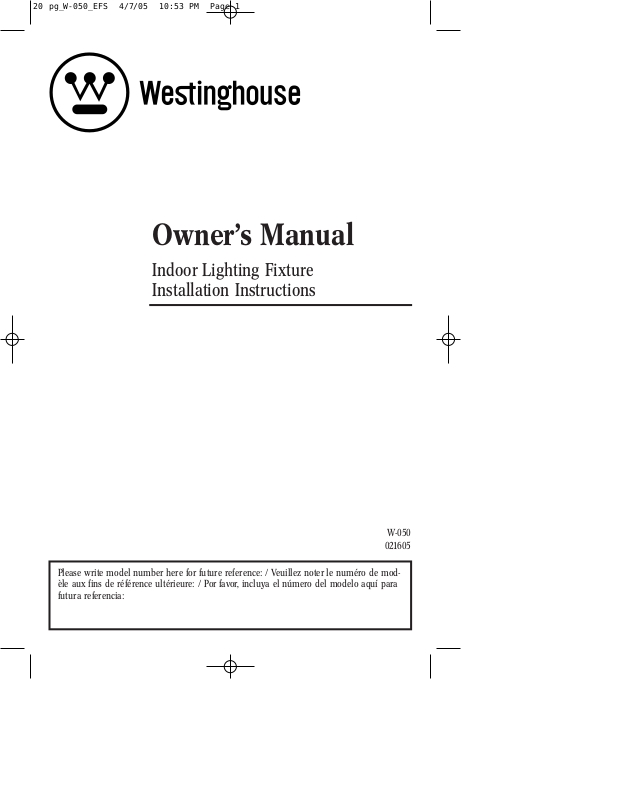

Westinghouse W-050 User Manual

Owner’s Manual

Indoor Lighting Fixture
Installation Instructions

W-050

021605

Please write model number here for future reference: / Veuillez noter le numéro de mod­èle aux fins de référence ultérieure: / Por favor, incluya el número del modelo aquí para
futura referencia:

20 pg_W-050_EFS 4/7/05 10:53 PM Page 1

2

20 pg_W-050_EFS 4/7/05 10:53 PM Page 2

3

ASSEMBLY INSTRUCTIONS FOR INDOOR LIGHT FIXTURE

Congratulations on yourWestinghouse purchase. This fixture has been designed to give you
many years of beauty and service. Please email questions and comments to:
[e-mail].

NOTE: Carefully unpack fixture and parts. Make sure all parts are included before
discarding any packing materials (see figure 1).

WARRANTY INFORMATION

This Westinghouse Lighting Fixture is warranted against defects in material and workmanship for
a period of Five Years from purchase date. This warranty is in lieu of all other
warranties expressed or implied.

This warranty does not cover acts of nature such as lightning damage, or corrosion and
discoloration of components, nor does it cover damages caused through abuse, improper
installation, surges in electric current, or acts of third parties.

This warranty does not cover broken glass. If fixture is received with broken glass, please call
Westinghouse Lighting for free replacement.

This warranty does not cover costs of removing and re-installing the light fixture.
If this fixture fails for any reason covered by this warranty, simply return the fixture with a copy of

the original sales receipt, freight prepaid and Westinghouse Lighting, at its option, shall repair or
replace the fixture or refund the purchase price.

WARNING ELECTRICAL SHOCK CAN RESULT IN SERIOUS INJURY.

Read and follow instructions exactly as shown. If instructions are unclear,
do not proceed. Contact a qualified electrician. Read all instructions
before beginning. Proper wiring is essential for safe operation of this fix­ture. When cutting or drilling into walls or ceilings, do not damage electri­cal wiring, gas lines, or water lines. If any of the fixture or wiring compo­nents are damaged, do not install fixture. Return to place of purchase.

For fixtures provided with 75° C or 90° C supply wire warning only. (These
warnings are provided on the U.L. label and on the fixture carton.) Risk of
fire. Most dwellings built before 1985 have supply wires rated 60° C.
Consult a qualified electrician before installing.

NOTE: For fixture employing a grounded convenience outlet. This fixture
employs a grounded type receptacle and is not intended for connection to
a two wire ungrounded source of supply.

Applicable only to portable lamps:
To reduce the risk of electrical shock, all portable lamps have a polarized
plug (one blade is wider than the other). This plug will fit into a polarized
outlet only one way. If plug does not fit, reverse the plug. If it still does not
fit, contact a qualified electrician. Never use with an extension cord unless
plug can be fully plugged into the extension cord. Do not alter the plug.

20 pg_W-050_EFS 4/7/05 10:53 PM Page 3

4

FIGURE 1.

*NOT SUPPLIED

Line art shown may not exactly
match the fixture enclosed.
However, the installation
instructions do apply to this
fixture.

PENDANT
MOUNT

*OUTLET

BOX (E)

CANOPY (O)

NIPPLE (K)

GLASS
SHADE (Y)

HEX NUT (V)

CHAIN (L)

SCREW COLLAR
RING (M)

SCREW
COLLAR (N)

FIXTURE LOOP (J)

FINIAL (Z2)

ROUND NUT (Z1)

ARMS (G)

CAP (T)

NIPPLE (W)

COUPLING (X)

*OUTLET BOX

SCREWS (F)

MOUNTING
BAR (B)

GREEN
GROUNDING
SCREW (R)

WIRE
CONNECTORS (Q)

GROUND
WIRE

MOUNTING
NIPPLE (A)

HEX NUT (D)

LOCK WASHER (C)

SIDE HOLE (S)

DECORATIVE CAP (Z)

FIXTURE
RING (H)

FIXTURE
SCREWS (I)

20 pg_W-050_EFS 4/7/05 10:53 PM Page 4

5

MOUNTING AND WIRING INSTRUCTIONS (PENDANT)

FIXTURE ASSEMBLY INSTRUCTIONS

Warning: This fixture is for indoor use only.

1. Remove screw collar ring (M) from screw collar (N).

2. Secure screw collar (N) to mounting nipple (A) (see fig. 1).

3. Raise canopy (O) over screw collar (N) and secure with screw collar ring (M).

4. Thread hex nut (V) onto nipple (W) then thread nipple (W) onto coupling (X) (see fig. 1).

5. Install lamp(s). Do not exceed recommended wattage.

6. Raise glass shade (Y) up to fixture ring (H) allowing nipple (W) to protrude through center hole
in glass shade (Y).

7. Place decorative cap (Z) over nipple (W) then secure with round nut (Z1) and finial (Z2).

8. Turn power back on at circuit box.

NOTE: Underwriters Laboratories (UL) does not require all fixtures to have ground wires. These fix­tures meet all UL specifications.

NOTE: This fixture can be mounted 2 ways: Pendant (see fig. 1) or semi-flush (see fig. 2). Follow appli­cable mounting and assembly instructions below. Wiring instructions (see fig. 3) are the same for both
mounting options.

1. Turn off power at circuit box to avoid possible electric shock.

2. Thread mounting nipple (A) into center hole on mounting bar (B) approximately 1/4 inch (see fig. 1).

3. Secure lock washer (C) and hex nut (D) to mounting nipple (A) on front side of mounting bar (B).

4. Secure mounting bar (B) to outlet box (E) with outlet box screws (F) (not included).

5. Spread arms (G) to an equal distance apart.

6. Secure fixture ring (H) to arms (G) with fixture screws (I).

7. Secure fixture loop (J) to nipple (K).

8. Open one link on bottom end of chain (L). Attach to fixture loop (J) then securely close link on
chain (L).

9. Remove screw collar ring (M) from screw collar (N) if preassembled.

10. Push screw collar (N) (with loop pointed downward) through center of canopy (O).

11. Thread fixture wire and ground wire up through every other link on chain (L), screw collar ring
(M), canopy (O) and screw collar (N) leaving enough excess wire at the top to thread through
nipple (A) and connect wires.

12. Attach screw collar ring (M) to screw collar (N).

13. Open one link on top end of chain (L). Attach to loop on screw collar (N). Securely close link on
chain (L).

14. Identify color coding of fixture wires (see fig. 3).

15. To connect wires, take black fixture wire (group A from fig. 3) and place evenly against black
outlet box wire. Do not twist wires.

16. Fit wire connector (Q from fig. 1) over wires and twist until there is a firm connection. If
wire connector (Q) easily comes off, reattach and check again for a firm connection.

17. Repeat steps 15 and 16 with the white (group B from fig. 3) fixture wires and outlet box wires.

1

8. Partially thread green grounding screw (R) into side hole (S) on mounting bar (B) (see fig. 1).

19. Wrap ground wire from fixture around green grounding screw (R) leaving enough excess
wire to then connect ground wire and outlet box wire with wire connector (Q), if applicable.

20. Tighten green grounding screw (R). Do not over tighten.

21. Tuckwires inside outlet box (E).

20 pg_W-050_EFS 4/7/05 10:53 PM Page 5

6

FIGURE 2.

*NOT SUPPLIED

Line art shown may not exactly match the fixture enclosed.
However, the installation instructions do apply to this fixture.

FLUSH
MOUNT

*OUTLET

BOX (E)

LOCK WASHER (C)

GLASS
SHADE (Y)

CAP NUTS (U)

HEX NUT (V)

FINIAL (Z2)

ROUND NUT (Z1)

ARMS (G)

CAP (T)

MOUNTING
SCREWS (P)

NIPPLE (W)

COUPLING (X)

*OUTLET BOX

SCREWS (F)

MOUNTING BAR (B)

GREEN GROUNDING
SCREW (R)

WIRE
CONNECTORS (Q)

GROUND
WIRE

MOUNTING NIPPLE (A)

HEX NUT (D)

SIDE HOLE (S)

DECORATIVE
CAP (Z)

FIXTURE
RING (H)

FIXTURE
SCREWS (I)

20 pg_W-050_EFS 4/7/05 10:53 PM Page 6

7

MOUNTING AND WIRING INSTRUCTIONS (SEMI-FLUSH)

FIXTURE ASSEMBLY INSTRUCTIONS

Warning: This fixture is for indoor use only.

1. Remove top of cap (T) and remove cap nuts (U) from housing. Raise cap (T) up to mounting bar
(B) allowing mounting screws (P) to protrude through holes in cap (T), then secure with cap nuts
(U) (see fig. 2).

2. Thread hex nut (V) onto nipple (W) then thread nipple (W) onto coupling (X) (see fig. 2).

3. Install lamp(s). Do not exceed recommended wattage.

4. Raise glass shade (Y) up to fixture ring (H) allowing nipple (W) to protrude through center hole
in glass shade (Y).

5. Place decorative cap (Z) over nipple (W) then secure with round nut (Z1) and finial (Z2).

6. Turn power back on at circuit box.

NOTE: Underwriters Laboratories (UL) does not require all fixtures to have ground wires. These
fixtures meet all UL specifications.

NOTE: This fixture can be mounted 2 ways: Pendant (see fig. 1) or semi-flush (see fig. 2). Follow
applicable mounting and assembly instructions below. Wiring instructions (see fig. 3) are the same for
both mounting options.

1. Turn off power at circuit box to avoid possible electric shock.

2. Thread mounting screws (P) into mounting bar (B) (see fig. 2).

3. Secure mounting bar (B) to outlet box (E) with outlet box screws (F) (not included). Mounting
screws (P) must protrude downward.

4. Spread arms (G) to an equal distance apart.

5. Secure fixture ring (H) to arms (G) with fixture screws (I).

6. Identify color coding of fixture wires (see fig. 3).

7. To connect wires, take black fixture wire (group A from fig. 3) and place evenly against black
outlet box wire. Do not twist wires.

8. Fit wire connector (Q from fig. 1) over wires and twist until there is a firm connection. If
wire connector (Q) easily comes off, reattach and check again for a firm connection.

9. Repeat steps 5 and 6 with the white (group B from fig. 3) fixture wires and outlet boxwires.

10. Partially thread green grounding screw (R) into side hole (S) on mounting bar (B) (see fig. 1).

11. Wrap ground wire from fixture around green grounding screw (R) leaving enough excess
wire to then connect ground wire and outlet box wire with wire connector (Q), if applicable.

12. Tighten green grounding screw (R). Do not over tighten.

13. Tuckwires inside outlet box (E).

20 pg_W-050_EFS 4/7/05 10:53 PM Page 7

LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL
D'ÉCLAIRAGE POUR UTILISATION INTÉRIEURE

Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d'éclairage a
été conçu pour durer de nombreuses années. Veuillez envoyer vos questions et commentaires par
courriel, à l'adresse suivante : [e-mail]

NNOOTTAA ::

Déballez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les

pièces y sont avant de mettre l’emballage au rebut (voir fig. 1).

GARANTIE LIMITÉE DE CINQ ANS

Cet appareil d'éclairage Westinghouse est assorti d’une garantie de 5 ans contre les défauts de
matériaux et de fabrication, qui entre en vigueur à partir de la date d'achat. La présente garantie
se substitue à toute autre garantie expresse ou tacite.

Cette garantie ne porte ni sur les dommages survenant suite à une catastrophe naturelle (telle que
la foudre), ni sur la corrosion ou la décoloration des pièces; la garantie ne porte pas sur les dom­mages survenant suite à une utilisation anormale, une installation impropre, une surtension de
courant électrique ou des actes d’un tiers.

Cette garantie ne porte pas sur le verre brisé. Si vous avez reçu votre appareil d'éclairage avec un
globe de verre brisé, veuillez appeler Westinghouse Lighting afin d’obtenir une pièce de remplace­ment sans frais.

Cette garantie ne porte pas sur les frais de démontage et de réinstallation du ventilateur.
Si cet appareil d'éclairage ne fonctionne pas pour une des raisons couvertes par la présente

garantie, renvoyez tout simplement l'appareil d'éclairage et une copie de la preuve d’achat origi­nale, frais de transport prépayés, à Westinghouse Lighting qui, à sa discrétion, réparera ou rem­placera l'appareil ou vous remboursera le montant du prix d’achat.

8

MISE EN GARDE:

L'ÉLECTROCUTION POURRAIT CAUSER DE GRAVES BLESSURES PERSONNELLES.

Lisez ces instructions et suivez-les exactement comme illustré. En cas de
doute, ne commencez pas l'installation. Consultez un électricien qualifié. Lisez
toutes les instructions avant de commencer l'installation. Un câblage approprié
est essentiel au bon fonctionnement de cet appareil d’éclairage. Lorsque vous
faites une entaille ou que vous percez un trou dans un mur ou un plafond, n'en­dommagez pas les câbles électriques, les canalisations de gaz ou d'eau. Si l'un
des composants de raccordement ou de l'appareil d'éclairage est endommagé,
n'installez pas cet appareil d'éclairage. Retournez-le à l'endroit où vous l'avez
acheté.

Convient uniquement aux appareils comportant un avertissement indiquant que
l'appareil d'éclairage est doté d'un fil supportant une chaleur de 75°C ou 90°C.
(Ces avertissements se trouvent sur l'étiquette U.L. et sur l'emballage de l'ap­pareil d'éclairage.)

NOTA: Pour appareil d’éclairage avec sortie terre. Cet appareil d’éclairage
utilise un réceptacle muni d’un fil de terre et ne doit pas être branché à un bloc
d’alimentation à deux fils non mis à la terre.

Ne s’applique qu’aux lampes portatives. Afin de réduire les risques d’incendie,
toutes les lampes portatives sont pourvues d’une fiche polarisée (une des
broches est plus large que l’autre). La fiche ne peut être branchée dans une
prise polarisée que d'une seule manière. Si la fiche ne s’insère pas, tournez-la
dans l’autre sens. Si elle ne s’insère toujours pas, communiquez avec un élec­tricien qualifié. N’utilisez jamais une rallonge électrique si la fiche ne peut être
complètement insérée dans la rallonge. N’essayez pas d’altérer la fiche.

20 pg_W-050_EFS 4/7/05 10:53 PM Page 8

FIGURE 1.

*NON FOURNI

Il est possible que le dessin
illustré ici ne soit pas la
reproduction exacte de l’appareil
d’éclairage contenu dans la boîte.
Les instructions d’installation
demeurent cependant valables.

9

INSTALLATION
SUSPENDUE

BARRE DE
FIXATION (B)

*BOITE DE SORTIE

DE COURANT (E)

VIS DE MISE
ALATERRE
(VERTE) (R)

CONNECTEURS
DE FIL (Q)

FIL DE MISE
ALATERRE

*VIS DE LA BOITE DE

SORTIE DE COURANT (F)

MANCHON
FILET DE
FIXATION (A)

L’ECROU HEXAGONAL (D)

RONDELLE DE BLOCAGE (C)

TROU LATERAL (S)

ECROU
DECORATIF (Z2)

CHAPEAU (O)

MANCHON FILETE (K)

ABAT-JOUR
EN VERRE (Y)

CHAINE (L)

LA BAGUE
DU COLLIER
FILETE (M)

COLLIER
FILETE (N)

LA BOUCLE DE L’APPAREIL
D’ECLAIRAGE (J)

MANCHON FILETE (W)

L’ECROU HEXAGONAL (V)

RACCORD (X)

CAPUCHON DECORATIF (Z)

BRAS (G)

CAPUCHON (T)

E’CROU ROND (Z1)

ANNERO DE
L’APPAREL
D;ECLAIRAGE (H)

VIS DE L’APPAREIL
D’ECLAIRAGE (I)

20 pg_W-050_EFS 4/7/05 10:53 PM Page 9

NOTA : Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent des
fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

NOTA : Cet appareil d’éclairage peut être assemblé de deux façons : pendant (voir fig. 1) ou semi-encas­tré (voir fig. 2). Suivez les instructions de montage et d’assemblage applicables ci-dessous. Les instruc­tions de raccordement (voir fig. 3) sont les mêmes pour les deux options de montage.

1. Mettez l’interrupteur de la boîte de fusibles à « OFF » afin d’éviter le risque d’électrocution.

2. Vissez le manchon fileté de fixation (A) dans le trou central se trouvant sur la barre de fixation
(B) d’environ 6 mm (1/4 de po) (voir fig. 1).

3. Attachez la rondelle de blocage (C) et l’écrou hexagonal (D) au manchon fileté de fixation (A) se
trouvant sur le côté avant de la barre de fixation (B).

4. Attachez la barre de fixation (B) à la boîte de sortie de courant (E) à l'aide des vis de la boîte de
sortie de courant (F) (non fournies).

5. Écartez les bras de l’appareil d’éclairage (G) de sorte que ceux-ci soient à distance égale l’un de l’autre.

6. Attachez l’anneau de l’appareil d’éclairage (H) aux bras (G) à l’aide des vis de l’appareil d’éclairage (I).

7. Attachez la boucle de l’appareil d’éclairage (J) au manchon fileté (K).

8. Ouvrez un maillon à l’extrémité inférieure de la chaîne (L). Attachez la boucle de l’appareil d’é
clairage (J) et fermez bien le maillon de la chaîne (L).

9. Retirez la bague (M) du collier fileté (N) (si elle a été assemblée au préalable).

10. Poussez le collier fileté (N) (en vous assurant que la boucle pointe vers le bas) au centre du chapeau (O).

11. Entrelacez le fil de l’appareil d’éclairage et le fil de mise à la terre vers le haut, à travers tous les
deux maillons de la chaîne (L), la bague du collier fileté (M), le chapeau (O) et le collier fileté (N)
en laissant suffisamment de fil sur le dessus pour le faire passer par le manchon fileté (A), et
branchez les fils.

12. Attachez la bague du collier fileté (M) au collier fileté (N).

13. Ouvrez un maillon à l’extrémité supérieure de la chaîne (L). Attachez-le à la boucle se trouvant
sur le collier fileté (N). Fermez bien le maillon de la chaîne (L).

14. Identifiez la couleur des fils de votre appareil d'éclairage (voir fig. 3).

15. Afin de brancher les fils, prenez le fil noir de l'appareil d'éclairage (groupe A, fig. 3) et placez-le de façon
égale sur le fil noir provenant de la boîte de sortie de courant. Ne tournez pas les fils ensemble.

16. Insérez les fils dans le connecteur (Q) (fig. 1) et tournez-le jusqu'à ce que vous sentiez une
résistance. Si le connecteur (Q) se dégage facilement, attachez le connecteur de nouveau et
vérifiez encore une fois si la connexion est solide.

17. Répétez les étapes 15 et 16 avec le fil blanc (groupe B, fig. 3) de l'appareil d'éclairage et les fils
de la boîte de sortie de courant.

18. Vissez en partie la vis verte de mise à la terre (R) dans le trou latéral (S) se trouvant sur la barre
de fixation (B) (voir fig. 1).

19. Enroulez le fil de mise à la terre de l’appareil d’éclairage autour de la vis de mise à la terre (R)
verte en laissant suffisamment de fil pour brancher le fil de mise à la terre et le fil de la boîte de
sortie de courant au connecteur (Q), s’il y a lieu.

20. Serrez la vis verte de mise à la terre (R). Ne serrez pas outre mesure.

21. Enfouissez les fils dans la boîte de sortie de courant (E).

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

10

INSTRUCTIONS D’ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

Mise en Garde: À utiliser à l’intérieur seulement.

1. Retirez la bague du collier fileté (M) du collier fileté (N).

2. Attachez le collier fileté (N) au manchon fileté de fixation (A) (voir fig. 1).

3. Soulevez le chapeau (O) par-dessus le collier fileté (N) et fixez en place à l’aide de la bague du
collier fileté (M).

4. Vissez l’écrou hexagonal (V) au manchon fileté (W) et vissez le manchon fileté (W) au raccord (X).

5. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.

6. Soulevez l’abat-jour en verre (Y) vers l’anneau de l’appareil d’éclairage (H) de façon à ce que le
manchon fileté (W) saillisse par le trou central de l’abat-jour en verre (Y).

7. Placez le capuchon décoratif (Z) par-dessus le manchon fileté (W) et fixez en place à l’aide de
l’écrou rond (Z1) et de l’écrou décoratif (Z2).

8. Remettez l’interrupteur de la boîte de fusibles à « ON ».

20 pg_W-050_EFS 4/7/05 10:53 PM Page 10

11

FIGURE 2.

*NON FOURNI

Il est possible que le dessin illustré ici ne soit pas la reproduction exacte
de l’appareil d’éclairage contenu dans la boîte.
Les instructions d’installation demeurent cependant valables.

MONTAGE
ENCASTRE

BARRE DE FIXATION (B)

*BOITE DE SORTIE

DE COURANT (E)

VIS DE MISE
ALATERRE
(VERTE) (R)

CONNECTEURS
DE FIL (Q)

FIL DE MISE
ALATERRE

*VIS DE LA BOITE DE

SORTIE DE COURANT (F)

VIS DE
FIXATION (P)

MANCHON FILET DE FIXATION (A)

L’ECROU HEXAGONAL (D)

RONDELLE DE BLOCAGE (C)

TROU LATERAL (S)

ECROU
DECORATIF (Z2)

ABAT-JOUR
EN VERRE (Y)

ECROUS
CAPUCHONS (U)

MANCHON FILETE (W)

L’ECROU
HEXAGONAL (V)

RACCORD (X)

CAPUCHON
DECORATIF (Z)

BRAS (G)

CAPUCHON (T)

E’CROU ROND (Z1)

ANNERO DE
L’APPAREL
D;ECLAIRAGE (H)

VIS DE L’APPAREIL
D’ECLAIRAGE (I)

20 pg_W-050_EFS 4/7/05 10:53 PM Page 11

12

NOTA : Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent
des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.

1. Mettez l’interrupteur de la boîte de fusibles à « OFF » afin d’éviter le risque d’électrocution.

2. Vissez les vis de fixation (P) dans la barre de fixation (B) (voir fig. 2).

3. Attachez la barre de fixation (B) à la boîte de sortie de courant (E) à l'aide des vis de la

boîte de sortie de courant (F) (non fournies). Les vis de fixation (P) doivent saillir vers le bas.

4. Écartez les bras de l’appareil d’éclairage (G) de sorte que ceux-ci soient à distance égale l’un

de l’autre.

5. Attachez l’anneau de l’appareil d’éclairage (H) aux bras (G) à l’aide des vis de l’appareil d’é

clairage (I).

6. Identifiez la couleur des fils de votre appareil d'éclairage (voir fig. 3).

7. Afin de brancher les fils, prenez le fil noir de l'appareil d'éclairage (groupe A, fig. 3) et

placez-le de façon égale sur le fil noir provenant de la boîte de sortie de courant. Ne
tournez pas les fils ensemble.

8. Insérez les fils dans le connecteur (Q) (fig. 1) et tournez-le jusqu'à ce que vous sentiez une

résistance. Si le connecteur (Q) se dégage facilement, attachez le connecteur de nouveau et
vérifiez encore une fois si la connexion est solide.

9. Répétez les étapes 5 et 6 avec le fil blanc (groupe B, fig. 3) de l'appareil d'éclairage et les

fils de la boîte de sortie de courant.

10. Vissez en partie la vis verte de mise à la terre (R) dans le trou latéral (S) se trouvant sur la
barre de fixation (B) (voir fig. 1).

11. Enroulez le fil de mise à la terre de l’appareil d’éclairage autour de la vis de mise à la terre
(R) verte en laissant suffisamment de fil pour brancher le fil de mise à la terre et le fil de la
boîte de sortie de courant au connecteur (Q), s’il y a lieu.

12. Serrez la vis verte de mise à la terre (R). Ne serrez pas outre mesure.

13. Enfouissez les fils dans la boîte de sortie de courant (E).

INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT

INSTRUCTIONS D’ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE

Mise en Garde: À utiliser à l’intérieur seulement.

1. Retirez le dessus du capuchon (T) et les écrous capuchons (U) du boîtier. Soulevez le
capuchon (T) jusqu'à la barre de fixation (B) en vous assurant que les vis de montage (P)
saillissent par les trous se trouvant sur le capuchon (T), et fixez en place à l'aide des écrous
capuchons (U) (voir fig. 2).

2. Vissez l’écrou hexagonal (V) au manchon fileté (W) d’abord, ensuite vissez le manchon
fileté (W) au raccord (X) (voir fig. 2).

3. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.

4. Soulevez l’abat-jour en verre (Y) jusqu’à l’anneau de l’appareil d’éclairage (H) de façon à ce
que le manchon fileté (W) saillisse par le trou central de l’abat-jour en verre (Y).

5. Placez le capuchon décoratif (Z) par-dessus le manchon fileté (W) et fixez en place à l’aide
de l’écrou rond (Z1) et de l’écrou décoratif (Z2).

6. Remettez l’interrupteur de la boîte de fusibles à « ON ».

20 pg_W-050_EFS 4/7/05 10:53 PM Page 12

13

INSTRUCCIONES DE MONTAJE PARA EL ARTEFACTO DE
ILUMINACIÓN PARA INTERIORES

Le felicitamos por comprar este producto de Westinghouse Lighting. Este producto ha sido diseña­do para brindarle muchos años de belleza y servicio. Si tiene preguntas o comentarios, por favor
envíe un mensaje electrónico a: [e-mail]

NNOOTTAA::

Extraiga cuidadosamente el artefacto y las piezas. Verifique que contenga todas las partes

requeridas (consulte la figura 1) antes de descartar los materiales de empaque.

GARANTÍA LIMITADA DE CINCO AÑOS

Este producto de Westinghouse Lighting está garantizado contra defectos de materiales
yfabricación por un período de cinco años a partir de la fecha de compra. Esta garantía reem­plaza toda otra garantía expresa o implícita.

La presente garantía no cubre desperfectos originados como resultado de actos de la
naturaleza tales como daños producidos por un rayo, o por corrosión y decoloración de los compo­nentes, así como tampoco cubre los desperfectos ocasionados por uso indebido,
instalación inadecuada, cambios de tensión, o intervención de terceros.

Esta garantía no cubre la rotura de piezas de vidrio. Si recibe el artefacto con alguna pieza de
vidrio rota, sírvase llamar a Westinghouse Lighting para que le envíen una pieza de repuesto
gratis.

Esta garantía no cubre los gastos de desmontaje y reinstalación del artefacto.
Si este artefacto sufre un desperfecto causado por cualquiera de las razones cubiertas por esta

garantía, simplemente envíe el artefacto con una copia del comprobante original de compra, fran­queo prepago, y Westinghouse Lighting, a su criterio, reparará o reemplazará el artefacto o le rein­tegrará el precio de compra.

ADVERTENCIA: UNA DESCARGA ELÉCTRICA PODRÍA CAUSAR LESIONES.

Lea y siga las instrucciones exactamente como se indica. Si las instrucciones
no son claras, no proceda con la instalación. Consulte a un electricista certifi­cado. Lea todas las instrucciones antes de comenzar. Para que este artefacto
funcione sin riesgos, es esencial realizar correctamente el cableado. Al cortar
o perforar una pared o el cielo raso, no dañe el cableado eléctrico, las instala­ciones de gas o de agua. Si alguno de los componentes del artefacto o cablea­do está dañado, no instale el artefacto. Devuélvalo al lugar donde lo compró.

NOTA: Para artefactos con tomacorriente de tierra de conveniencia.
ADVERTENCIA: “Este artefacto emplea un tomacorriente de tierra y no se debe
conectar a un tomacorriente de dos cables que no tiene puesta a tierra.”

Sólo para artefactos provistos con advertencias sobre cables de alimentación
para 75º C o 90º C (estas advertencias aparecen en la etiqueta U.L. y en el
cartón de embalaje).

Peligro de incendio. La mayoría de las casas construidas antes de 1985 tienen
cables de alimentación clasificados para 60° C. Antes de la instalación, con­sulte a un electricista certificado.

Se aplica solamente a lámparas portátiles. Para reducir el riesgo de descarga
eléctrica, todas las lámparas portátiles tienen una clavija polarizada (una pata
es más ancha que la otra). La clavija entra sólo en una dirección en un toma­corriente polarizado. Si la clavija no entra en el tomacorriente, inviértala. Si
tampoco así entra, llame a un electricista certificado. Nunca use el artefacto
con un cordón de extensión si no puede insertar totalmente la clavija en el
cordón de extensión. No altere la clavija.

20 pg_W-050_EFS 4/7/05 10:53 PM Page 13

14

FIGURA 1.

*NO INCLUIDO

Los dibujos pueden no coincidir
exactamente con el artefacto
incluido.
Sin embargo, las instrucciones
de instalación se aplican a este
artefacto.

INSTALACION
COLGANTE

BARRA DE
MONTAJE (B)

*CAJA DE

EMBUTIR (E)

TORNILLO
VERDE DE
TIERRA (R)

CONECTORES
DE ROSCA (Q)

CABLE DE
TIERRA

*TORNILLOS CAJA

DE EMBUTIR (F)
NIPLE DE
MONTAJE (A)

TUERCA HEXAGONAL (D)
ARANDELA DE PRESION (C)

ORIFICIO LATERAL (S)

DOSEL (O)

NIPLE (K)

PANTALLA
DE VIDRIO (Y)

FLORON (Z2)

CADENA (L)

ENROSQUE EL
ANILLO DEL COLLAR
ROSCADO (M)

COLLAR
ROSCADO (N)

FIJELO AL ASA DEL
ARTEFACTO (J)

NIPLE (W)

TUERCA HEXAGONAL (V)

ACOPLAMIENTO (X)

TAPA DECORATIVA (Z)

BRAZO (G)

TAPA (T)

TUERCA REDONDA (Z1)

ANILLO DEL
ARTEFACTO (H)

TORNILLOS DEL
ARTEFACTO (I)

20 pg_W-050_EFS 4/7/05 10:53 PM Page 14

15

INSTRUCCIONES DE MONTAJE Y CABLEADO

NOTA: Underwriters Laboratories (U.L.) no requiere que todos los artefactos tengan cables de
tierra. Estos artefactos cumplen con todas las especificaciones U.L.

NOTA: Este artefacto se puede instalar de dos maneras: colgante (vea la Fig. 1) o casi al ras (vea la Fig.

2). Siga las instrucciones de instalación y montaje correspondientes que se indican a continuación. Las
instrucciones de cableado (vea la Fig. 3) son las mismas para ambas opciones de instalación.

1. Desconecte el suministro eléctrico en la caja de fusibles para evitar la posibilidad de descarga
eléctrica.

2. Enrosque el niple de montaje (A) en el orificio central de la barra de montaje (B)
aproximadamente 6 mm (1/4 pulg.) (vea la Fig. 1).

3. Asegure la arandela de presión (C) y la tuerca hexagonal (D) al niple de montaje (A) en la parte
delantera de la barra de montaje (B).

4. Fije la barra de montaje (B) a la caja de embutir (E) con los tornillos correspondientes (F) (no
incluidos).

5. Abra los brazos (G) del artefacto separándolos de manera pareja.

6. Asegure el anillo del artefacto (H) a los brazos (G) con los tornillos del artefacto (I).

7. Asegure el asa del artefacto (J) al niple (K).

8. Abra un eslabón en el extremo inferior de la cadena (L). Fíjelo al asa del artefacto (J) y cierre el
eslabón de la cadena (L) asegurándolo.

9. Quite el anillo del collar roscado (M) del collar roscado (N) si está previamente armado.

10. Empuje el collar roscado (N) (con el asa hacia abajo) a través del centro del dosel (O).

11. Pase el cable y el cable de tierra del artefacto por uno de cada dos eslabones de la cadena (L), el
anillo del collar roscado (M), el dosel (O) y el collar roscado (N) dejando bastante cable en la
parte superior para luego pasarlo a través del niple (A) y conectar los cables.

12. Fije el anillo del collar roscado (M) al collar roscado (N).

13. Abra un eslabón en el extremo superior de la cadena (L). Fíjelo al asa del collar roscado (N).
Cierre el eslabón de la cadena (L) asegurándolo.

14. Identifique el color de los cables de su artefacto (vea la Fig. 3).

15. Para conectar los cables, tome el cable negro del artefacto (grupo A de la Fig. 3) y colóquelo
uniformemente contra el cable negro de la caja de embutir. No retuerza los cables.

16. Coloque un conector de rosca (Q de la Fig. 1) sobre los cables y enrósquelo hasta que lo sienta
firme. Si el conector para cables (Q) se desprende fácilmente, vuelva a ajustar el conector y com
pruebe una vez más que la conexión esté firme.

17. Repita los pasos 15 y 16 para conectar los cables blancos del artefacto (grupo B de la Fig. 3) y los
de la caja de embutir.

18. Enrosque parcialmente el tornillo verde de tierra (R) en el orificio lateral (S) de la barra de
montaje (B) (vea la Fig. 1).

19. Enrolle el cable de tierra del artefacto en el tornillo verde de tierra (R), dejando bastante cable
para conectar después el cable de tierra al cable de la caja de embutir con un conector para
cables (Q), si corresponde.

20. Ajuste el tornillo verde de tierra (R). No lo apriete demasiado.

21. Introduzca los cables dentro de la caja de embutir (E).

INSTRUCCIONES DE MONTAJE DEL ARTEFACTO

Advertencia: Este artefacto es para uso en interiores solamente.

1. Quite el anillo del collar roscado (M) del collar roscado (N).

2. Asegure el collar roscado (N) en el niple de montaje (A) (vea la Fig. 1).

3. Levante el dosel (O) sobre el collar roscado (N) y asegúrelo con el anillo del collar roscado (M).

4. Enrosque la tuerca hexagonal (V) en el niple (W); luego enrosque el niple (W) en el
acoplamiento (X) (vea la Fig. 1).

5. Instale la(s) lámpara(s). No exceda el vataje recomendado.

6. Levante la pantalla de vidrio (Y) hasta el anillo del artefacto (H) dejando que el niple (W)
sobresalga a través del orificio central de la pantalla de vidrio (Y).

7. Coloque la tapa decorativa (Z) sobre el niple (W) y asegúrela con la tuerca redonda (Z1) y el
florón (Z2).

8. Conecte nuevamente el suministro eléctrico en la caja de fusibles.

20 pg_W-050_EFS 4/7/05 10:53 PM Page 15

16

FIGURA 2.

*NO INCLUIDO

Los dibujos pueden no coincidir exactamente con el artefacto incluido.
Sin embargo, las instrucciones de instalación se aplican a este artefacto.

INSTALACION
AL RAS

BARRA DE MONTAJE (B)

*CAJA DE

EMBUTIR (E)

TORNILLO
VERDE DE
TIERRA (R)

CONECTORES
DE ROSCA (Q)

CABLE DE
TIERRA

*TORNILLOS CAJA

DE EMBUTIR (F)

TORNILLOS
DE MONTAJE (P)

NIPLE DE MONTAJE (A)

TUERCA HEXAGONAL (D)

ARANDELA DE PRESION (C)

ORIFICIO LATERAL (S)

PANTALLA
DE VIDRIO (Y)

TUERCAS
TAPA (U)

FLORON (Z2)

NIPLE (W)

TUERCA
HEXAGONAL (V)

ACOPLAMIENTO (X)

TAPA
DECORATIVA (Z)

BRAZO (G)

TAPA (T)

TUERCA
REDONDA (Z1)

ANILLO DEL
ARTEFACTO (H)

TORNILLOS DEL
ARTEFACTO (I)

20 pg_W-050_EFS 4/7/05 10:53 PM Page 16

17

INSTRUCCIONES DE MONTAJE Y CABLEADO

NOTA: Underwriters Laboratories (U.L.) no requiere que todos los artefactos tengan cables de
tierra. Estos artefactos cumplen con todas las especificaciones U.L.

1. Desconecte el suministro eléctrico en la caja de fusibles para evitar la posibilidad de
descarga eléctrica.

2. Enrosque los tornillos de montaje (P) en la barra de montaje (B) (vea la Fig. 2).

3. Fije la barra de montaje (B) a la caja de embutir (E) con los tornillos correspondientes (F)
(no incluidos). Los tornillos de montaje (P) deben sobresalir hacia abajo.

4. Abra los brazos (G) del artefacto separándolos de manera pareja.

5. Asegure el anillo del artefacto (H) a los brazos (G) con los tornillos del artefacto (I).

6. Identifique el color de los cables de su artefacto (vea la Fig. 3).

7. Para conectar los cables, tome el cable negro del artefacto (grupo A de la Fig. 3) y colóquelo
uniformemente contra el cable negro de la caja de embutir. No retuerza los cables.

8. Coloque un conector de rosca (Q de la Fig. 1) sobre los cables y enrósquelo hasta que lo
sienta firme. Si el conector para cables (Q) se desprende fácilmente, vuelva a ajustar el
conector y compruebe una vez más que la conexión esté firme.

9. Repita los pasos 5 y 6 para conectar los cables blancos del artefacto (grupo B de la Fig. 3) y
los de la caja de embutir.

10. Enrosque parcialmente el tornillo verde de tierra (R) en el orificio lateral (S) de la barra de
montaje (B) (vea la Fig. 1).

11. Enrolle el cable de tierra del artefacto en el tornillo verde de tierra (R), dejando bastante
cable para conectar después el cable de tierra al cable de la caja de embutir con un
conector para cables (Q), si corresponde.

12. Ajuste el tornillo verde de tierra (R). No lo apriete demasiado.

13. Introduzca los cables dentro de la caja de embutir (E).

INSTRUCCIONES DE MONTAJE DEL ARTEFACTO

Advertencia: Este artefacto es para uso en interiores solamente.

1. Quite la parte superior de la tapa (T) y las tuercas tapa (U) del alojamiento. Suba la tapa
(T) hasta la barra de montaje (B) dejando que los tornillos de montaje (P) sobresalgan a
través de los orificios en la tapa (T) y asegúrela luego con las tuercas tapa (U) (vea la Fig. 2).

2. Enrosque la tuerca hexagonal (V) en el niple (W); luego enrosque el niple (W) en el
acoplamiento (X) (vea la Fig. 2).

3. Instale la(s) lámpara(s). No exceda el vataje recomendado.

4. Levante la pantalla de vidrio (Y) hasta el anillo del artefacto (H) dejando que el niple (W)
sobresalga a través del orificio central de la pantalla de vidrio (Y).

5. Coloque la tapa decorativa (Z) sobre el niple (W) y asegúrela con la tuerca redonda (Z1) y
el florón (Z2).

6. Conecte nuevamente el suministro eléctrico en la caja de fusibles.

20 pg_W-050_EFS 4/7/05 10:53 PM Page 17

18

WARNING
Turn off electricity to the

mounting site before
beginning installation.

Mounting instructions
must be followed exactly
as shown for the fixture to
be safely supported.

GROUP A: GROUP B:

CONNECT TO BLACK
HOUSE WIRE

BLACK

WHITE OR GREY WITH TRACER

BROWN, GOLD OR BLACK
WITHOUT TRACER

BROWN, GOLD OR BLACK WITH TRACER

WHITE

WHITE OR GREY WITHOUT TRACER

CONNECT TO WHITE
HOUSE WIRE

NOTE: When parallel wire (SPT I & SPT II) is used; the neutral wire is square shaped
and ridged, and the hot wire will be round in shape and smooth. (See below.)

FIGURE 3.

GROUPE A: GROUPE B:

À BRANCHER AU FIL NOIR
DE LA R

ÉSIDENCE

NOIR

BLANC OU GRIS AVEC TRACEUR

BRUN, DOR

É OU NOIR SANS TRACEUR BRUN, DORÉ OU NOIR AVEC TRACEUR

BLANC

BLANC OU GRIS SANS TRACEUR

À BRANCHER AU FIL BLANC
DE LA R

ÉSIDENCE

NOTA: Dans le cas des fils parallèles (SPT I et SPT II), le fil neutre est carrè et Côtelè
et le fil chargè est rond et lisse. (Voir ci-dessus)

MISE EN GARDE
Coupez le courant au site

de montage avant de
commencer l’installation.

Assurez-vous de suivre les
instructions de montage
exactement comme
illustré afin que l’appareil
d’éclairage soit installé de
façon sécuritaire.

FIGURE 3.

GRUPO A: GRUPO B:

CONÉCTELO AL CABLE
NEGRO DE LA CASA

NEGRO

BLANCO O GRIS CON MARCAS

MARR

ÓN, DORADO O NEGRO SIN MARCAS MARRÓN, DORADO O NEGRO CON MARCAS

BLANCO

BLANCO O GRIS SIN MARCAS

CON

ÉCTELO AL CABLE

BLANCO DE LA CASA

NOTA: Cuando se usa cable en paralelo (SPT 1 y SPT 2), el cable neutro es cuadrado
y acanalado, y el cable vivo es redondo y liso. (Ver abajo.)

ADVERTENCIA:
Desconecte el suministro

eléctrico al sitio de mon­taje antes de comenzar la
instalación.

Se deben seguir las
instrucciones de montaje
exactamente como se
indican para que el
aparato tenga un soporte
seguro.

FIGURA 3.

20 pg_W-050_EFS 4/7/05 10:53 PM Page 18

19

CLEANING AND CARE

To clean, wipe fixture with soft cloth. Clean glass with mild soap. Spray from chemical cleaners can
discolor the finish of fixture. Extend-A-Finish Laquer Conditioner, Item#70295, is recommended once a
year to clean, condition, and protect fixture. Do not use scouring pads, powders, steel wool or abrasive
paper to clean this fixture.

ORDERING PARTS

Keep this manual for future reference, and in case replacement parts are needed. Available parts can
be ordered from place of purchase. Use exact wording from diagrams when ordering parts.

NOTE FOR FIXTURES THAT ARE SOLID BRASS:
Your hand-crafted, solid brass lighting fixture has been coated with a durable, baked-on acrylic lacquer
which gives maximum protection against the weather. However, in time the brightness of the brass
will tarnish, giving way to an authentic old-world brass finish. To keep your solid brass fixture looking
new foryears to come, regularly apply a good quality, non-abrasive carwax to all metal surfaces, giving
the fixture an extra protective covering.

NETTOYAGE ET ENTRETIEN

Pour nettoyer, essuyez l’appareil avec un linge doux. Nettoyez le verre à l’aide d’un savon doux. Les net­toyants chimiques risquent de décolorer le fini de l'appareil d'éclairage. L'utilisation de Extend-A-Finish
Lacquer Conditioner, article no 70295, est recommandée une fois par an pour nettoyer, traiter et pro­téger votre appareil d'éclairage. N'utilisez pas de tampons ou de poudre à récurer, de laine d'acier ou de
papier abrasif pour nettoyer cet appareil d'éclairage.

COMMANDE DE PIÈCES

Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de
remplacement. Les pièces disponibles peuvent être commandées à l'endroit où vous avez acheté votre
appareil d'éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.

LIMPIEZA Y CUIDADO

Limpie el artefacto con un paño suave. Limpie el cristal con jabón suave. El rocío de productos
químicos de limpieza puede decolorar el acabado del artefacto. Se recomienda utilizar una vez al año
el acondicionador de laca de acabado prolongado, artículo No. 70295, para limpiar, acondicionar y prote­ger el artefacto. No use almohadillas o polvos para fregar, lana de acero o papel abrasivo para limpiar
este artefacto.

CÓMO SOLICITAR PARTES DE REPUESTO

Conserve este manual para futura referencia y para pedir partes de repuesto. Puede pedir todas las
partes de repuesto en el lugar donde compró el artefacto. Al solicitar partes, use exactamente los mis­mos términos que aparecen en la ilustración.

20 pg_W-050_EFS 4/7/05 10:53 PM Page 19

20

20 pg_W-050_EFS 4/7/05 10:53 PM Page 20

Westinghouse Lighting Corporation
Philadelphia, PA 19154-1099, U.S.A.
Westinghouse Lighting Corporation,
a Westinghouse Electric Corporation licensee
www.westinghouselighting.com

“Westinghouse” and “You can be sure...if it’s

Westinghouse” are registered trademarks of
Westinghouse Electric Corporation

© 2004 WESTINGHOUSE LIGHTING CORPORATION
