Page 1
STAINLESS STEEL SINGLE BOWL SINK
ÉVIER À CUVE UNIQUE EN ACIER INOXYDABLE
OWNER’S MANUAL
MANUEL DE L’UTILISATEUR
# QK0232
Page 2
Table of Contents
Table of Contents ...................................2
Safety Information ..................................2
Warranty ...........................................
One-Year Limited Warranty ..........................3
ENGLISH
Warranty Claim Procedure ...........................3
Pre-Installation ......................................
Planning Installation ................................4
Tools/Materials Required .............................4
Parts Required ....................................4
Package Contents .................................5
Safety Information
READ AND SAVE THESE INSTRUCTIONS
Installation .........................................
Undermount .......................................6
Topmount .........................................9

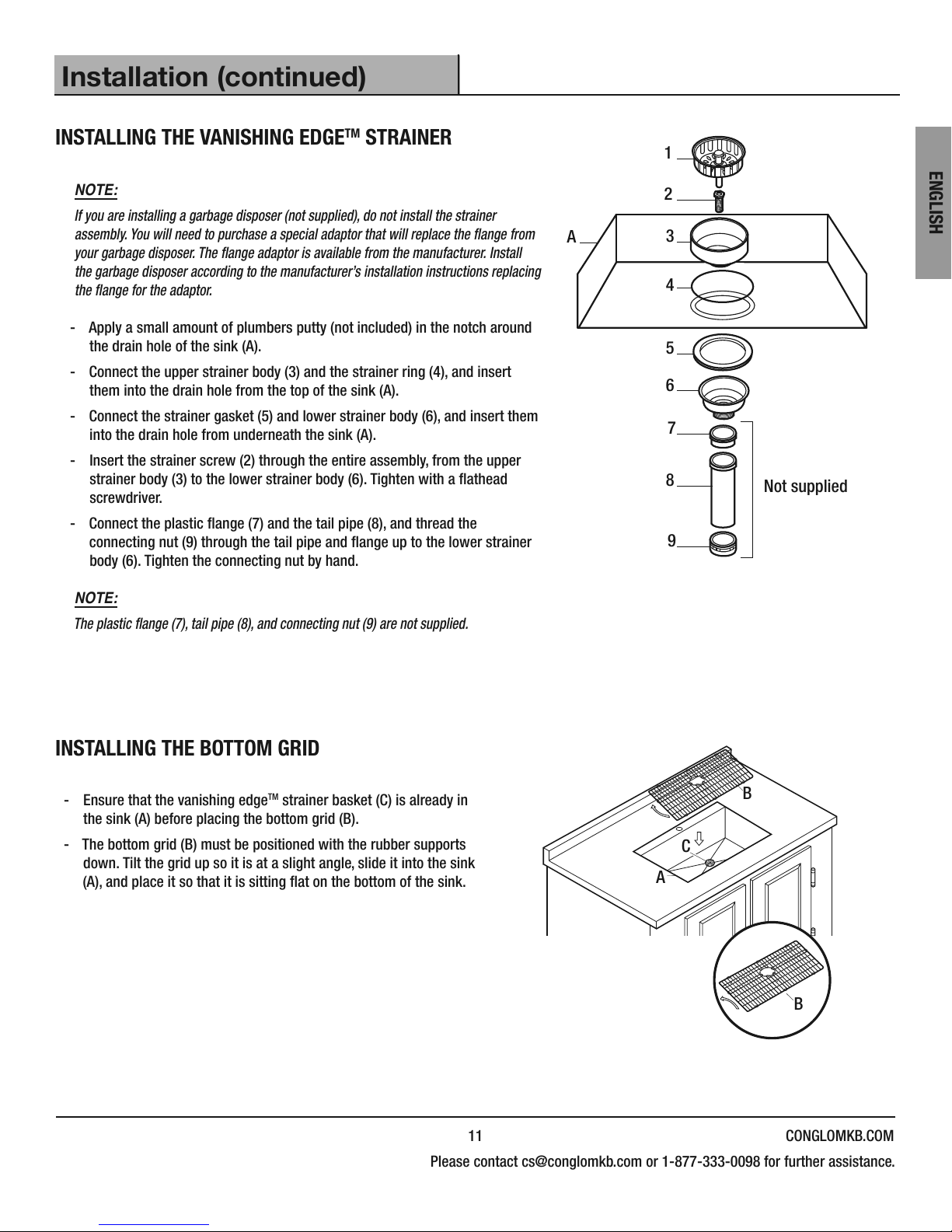

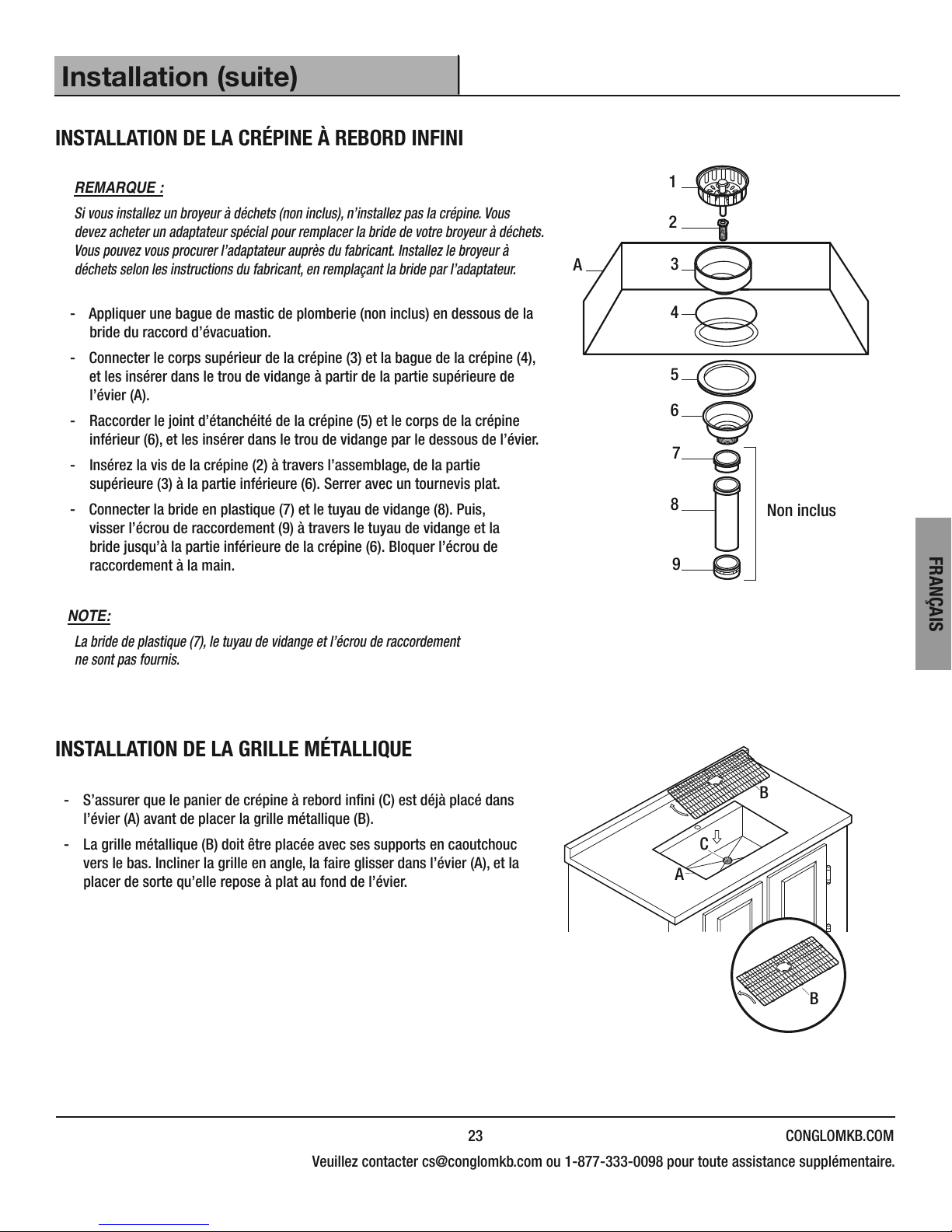

Installing the Vanishing EdgeTM Strainer ................11
Installing the Bottom Grid ...........................11

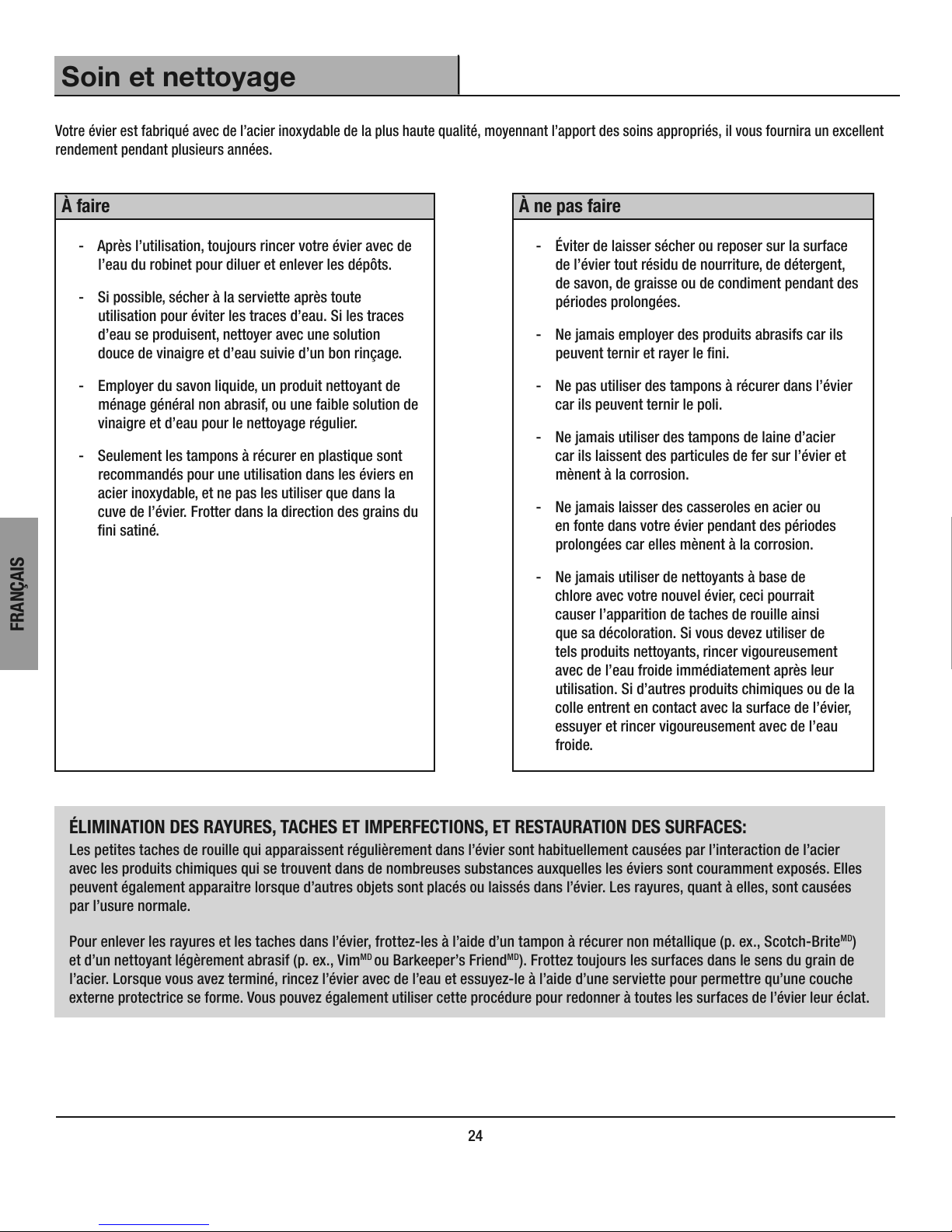

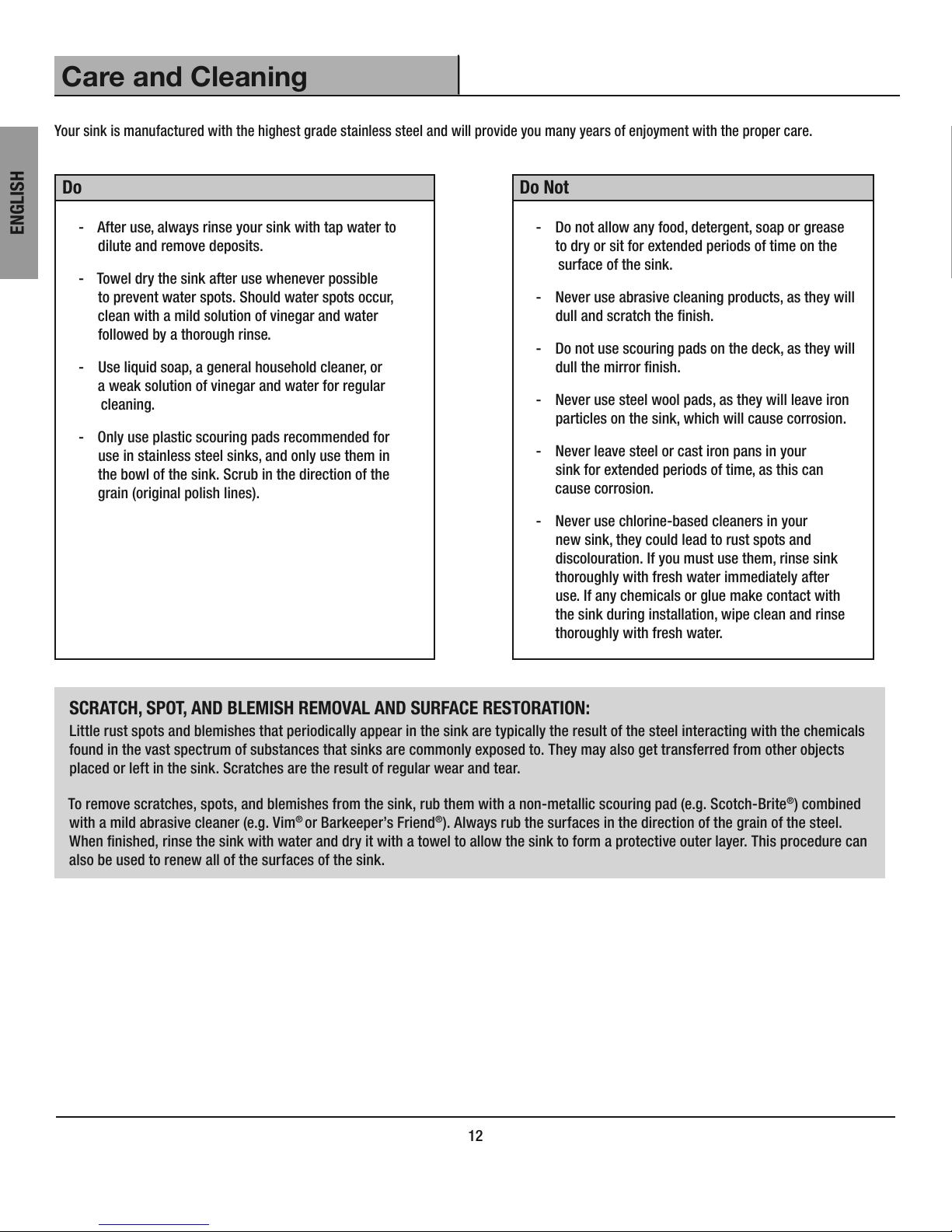

Care and Cleaning .................................12

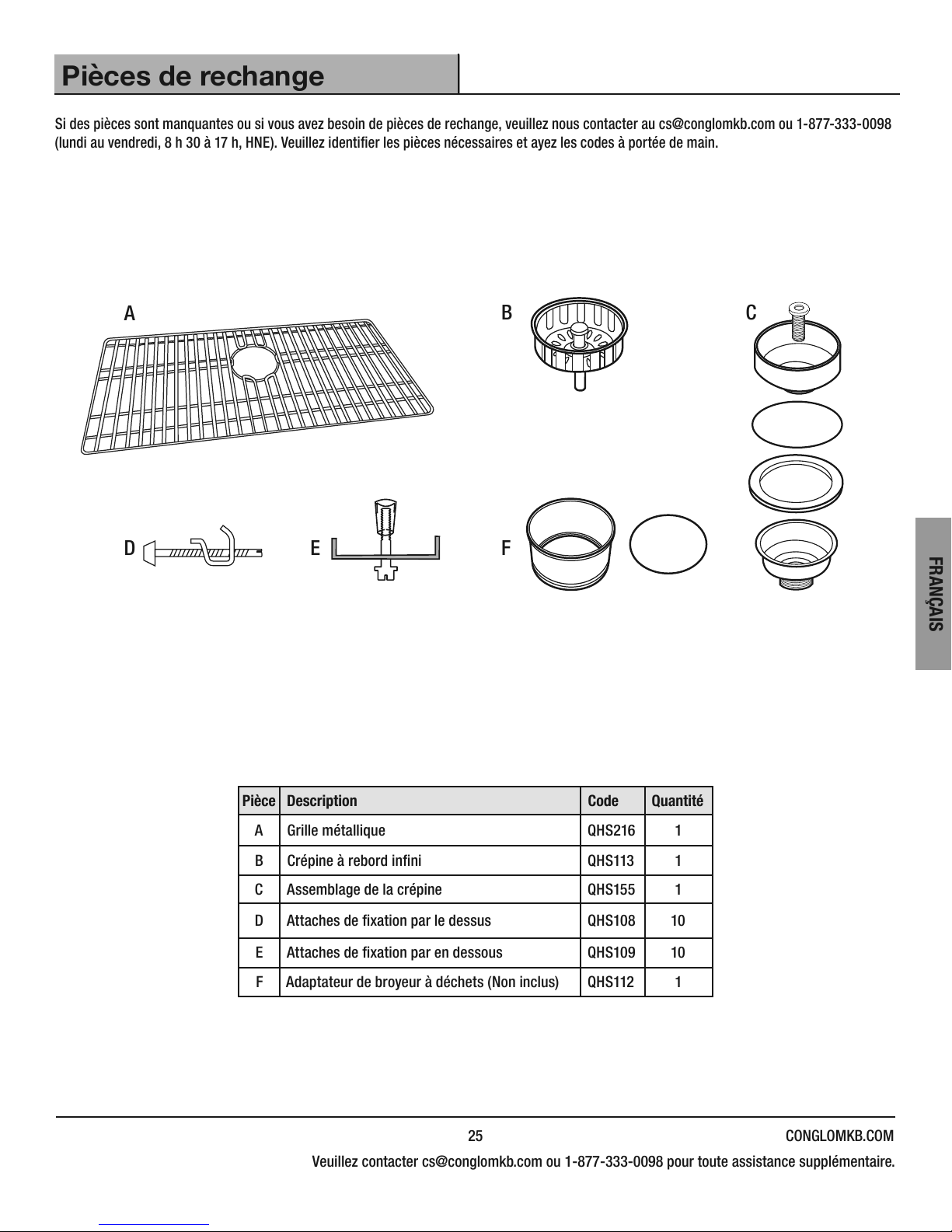

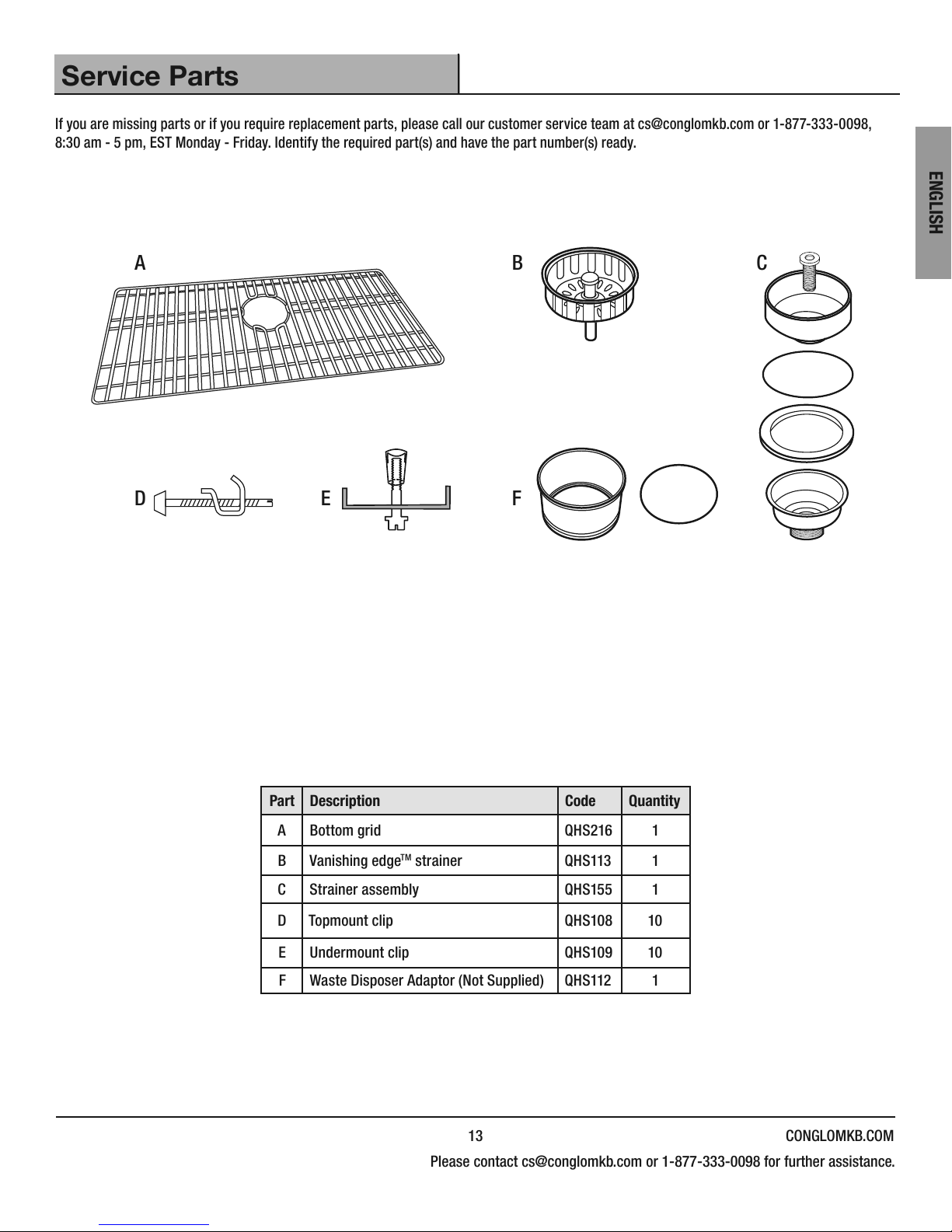

Service Parts .....................................13

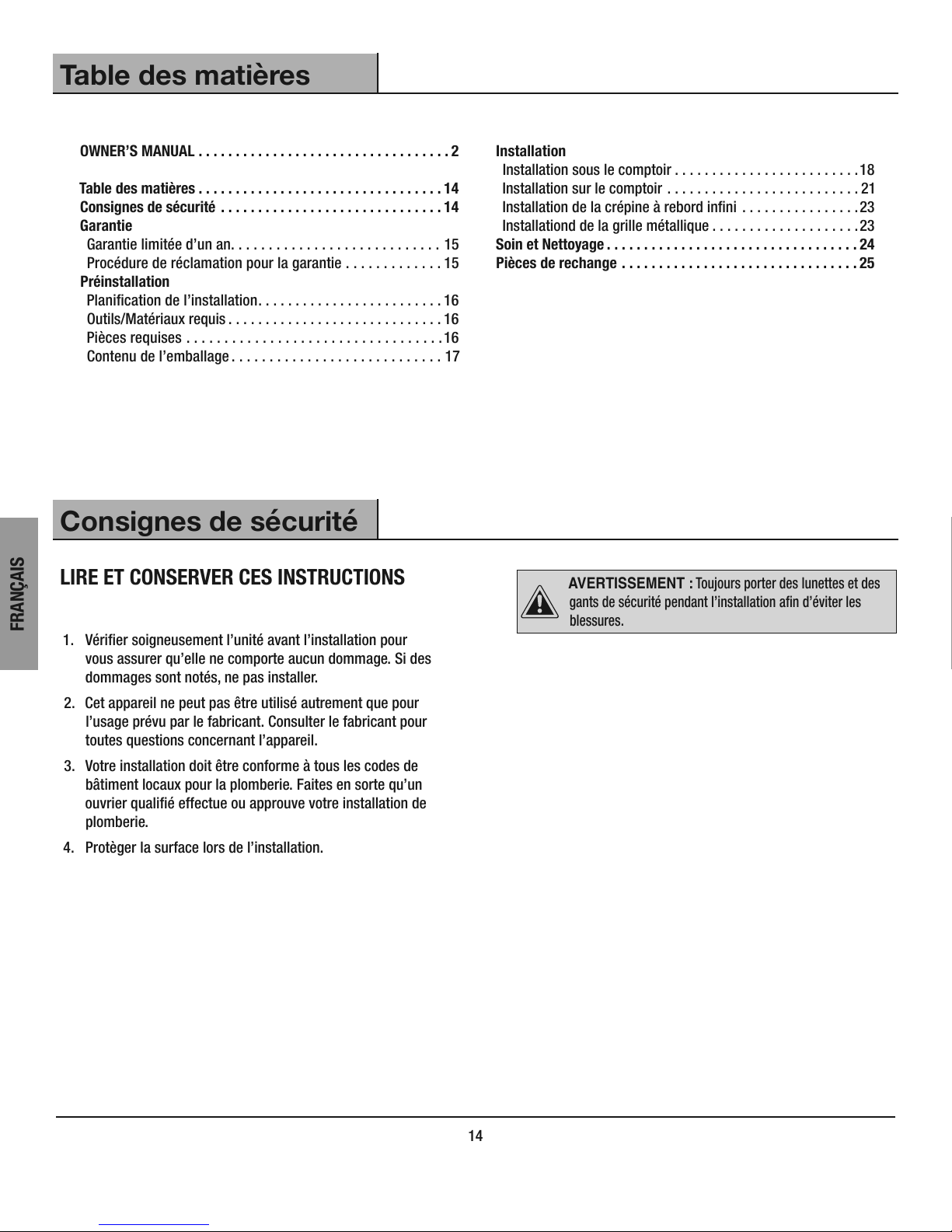

MANUEL DE L’UTILISATEUR ..........................14
CAUTION: Always wear safety goggles and gloves during
installation to prevent personal injury.
1. Unpack and inspect this product for chips, scratches, cracks,
dents, and scuff marks. Do not install this product if any
damages or defects are identied.
2. Use this unit only in the manner intended by the manufacturer.
If you have any questions, contact the manufacturer.
3. Installation work and plumbing must be done by qualied
person(s) in accordance with all applicable codes and
standards.
4. Protect the entire surface during installation.
2
Page 3

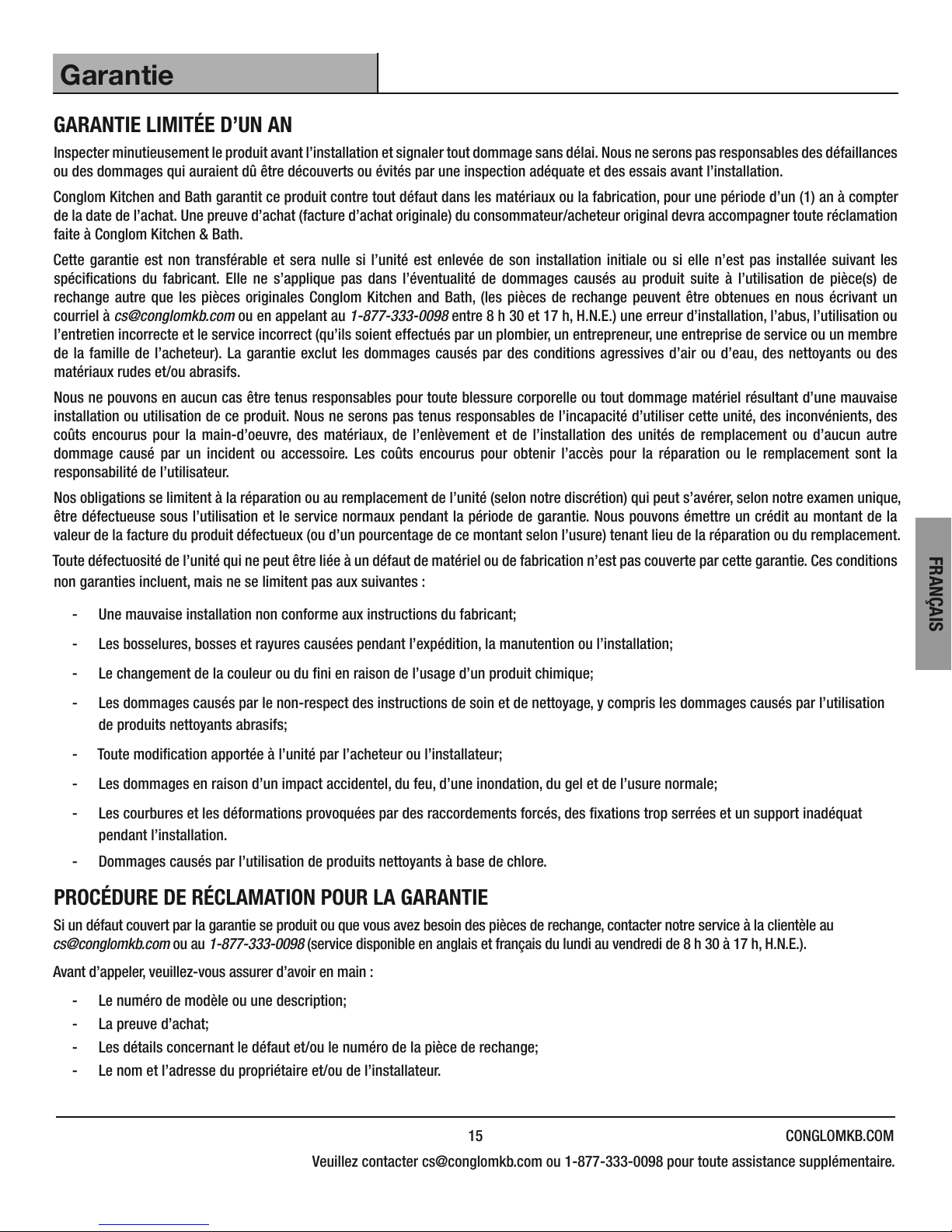

Warranty
ONE-YEAR LIMITED WARRANTY
A thorough inspection must be made before installation and any damage must be promptly reported. We will not be liable for failures or damage that
could have been discovered or avoided by proper inspection and testing prior to installation.
Conglom Kitchen & Bath warrants this product to be free from defects in materials or workmanship for one (1) year from the date of purchase. Proof
of purchase (original sales receipt) from the original consumer purchaser must be made available to Conglom Kitchen & Bath for all warranty claims.
This warranty is non-transferable and shall be voided if the unit is removed from its initial installation or if it is not installed following the manufacturer’s
instructions. It does not apply in the event of product damage due to the use of other than genuine Conglom Kitchen & Bath replacement parts,
(Replacement parts may be obtained by e-mail at cs@conglomkb.com or by calling 1-877-333-0098 between 8:30 am - 5:00 pm EST) installation
error, abuse, misuse or improper care and maintenance (whether performed by a plumber, contractor, service provider or member of the purchaser’s
household). The warranty excludes damage due to aggressive air or water conditions, harsh or abrasive cleaners and/or materials.
Under no circumstance shall we be held liable for personal injury or property damage resulting from improper installation or use of this product.
We will not be held liable for inconvenience caused by loss of use of this product, costs incurred for labour or materials, removal and installation
of replacement units, or any other incidental or consequential damages. Costs relating to obtaining access for repair or replacement are the
responsibility of the user.
Our obligation shall be limited to the repair or replacement of a unit (at our discretion) that may prove, by our sole examination, to be defective under
normal use and service during the warranty period.
Any failure of this product that is not traceable to a defect in material or workmanship is not covered by this warranty. These non-warrantable items
include, but are not limited to:
- Improper installation not in accordance with manufacturer’s instructions.
- Dents and/or scratches incurred during shipping, handling, or installation.
- Change in colour or nish due to chemical usage.
- Damage caused by failure to follow care and cleaning guidelines, including damage caused by the use of abrasive cleaners.
- Alterations made to the unit by the purchaser or installer.
- Damage caused by accidental impact, re, ood, freezing, and normal wear.
- Bends and warping caused by forced connections, over-tightened ttings, and inadequate support during installation.
- Damage caused by use of chlorine-based cleaners.
ENGLISH
This warranty does not extend to commercial and institutional installation or use.
WARRANTY CLAIM PROCEDURE
If a claimable defect occurs or replacement parts are needed, please contact our customer service team at cs@conglomkb.com or 1-877-333-0098
(8:30 am - 5 pm, EST, Monday - Friday).
Before you make your call, please ensure that you have:
- Model number or description.
- Proof of sale.
- Details regarding the defect and/or part number.
- Name(s) and address(es) of the owner and/or installer.
3 CONGLOMKB.COM
Please contact cs@conglomkb.com or 1-877-333-0098 for further assistance.
Page 4
Pre-Installation

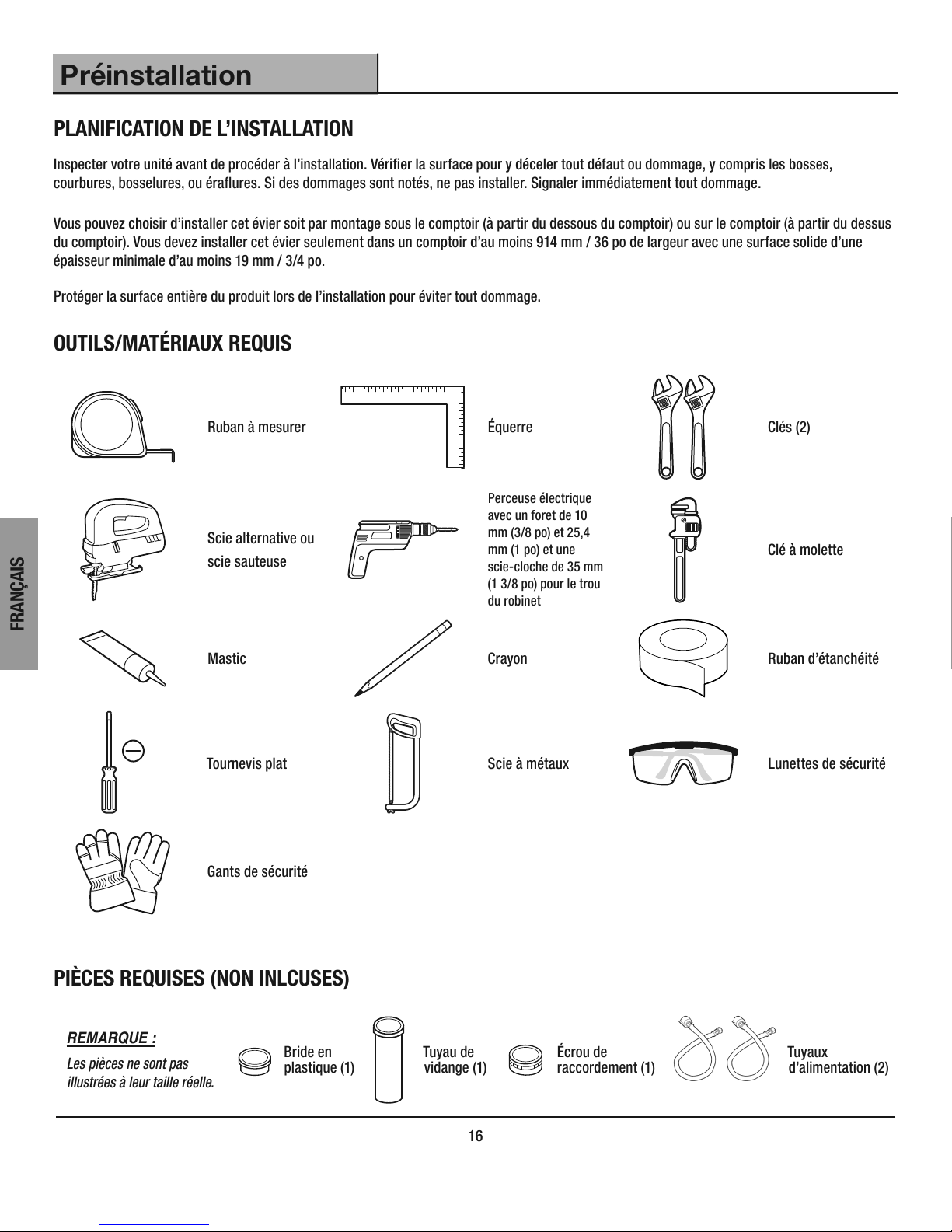

PLANNING INSTALLATION
Unpack and inspect this product for chips, scratches, cracks, dents, and scuff marks. If any damages or defects are identied or, if any parts are
missing, please contact the manufacturer.
You may choose to install this sink either undermount (below the counter) or topmount (above the counter). You must install this sink in a counter
ENGLISH
at least 36 in. (914 mm) wide with a solid surface that has a minimum thickness of 3/4 in. (19 mm).
Protect the entire surface of the product during installation to prevent damage.
TOOLS/MATERIALS REQUIRED
Measuring tape Carpenter’s square Wrenches (2)
Electric drill with 3/8 in.
Saber-saw or
Jig-saw
(10 mm) drill bit and 1 in.
(25.4 mm) and 1 3/8 in. (35 mm)
hole saw for faucet hole drilling
Pipe wrench
Silicone sealant Pencil Thread seal
Flathead
screwdriver
Safety gloves
PARTS REQUIRED (NOT INLCUDED)
NOTE:
Parts not shown to actual size.
Plastic
ange (1)
Tail pipe (1)
Hacksaw Safety goggles
Connecting
nut (1)
Supply lines (2)
4
Page 5
Pre-Installation (continued)
1A
B
A
C D
E
F

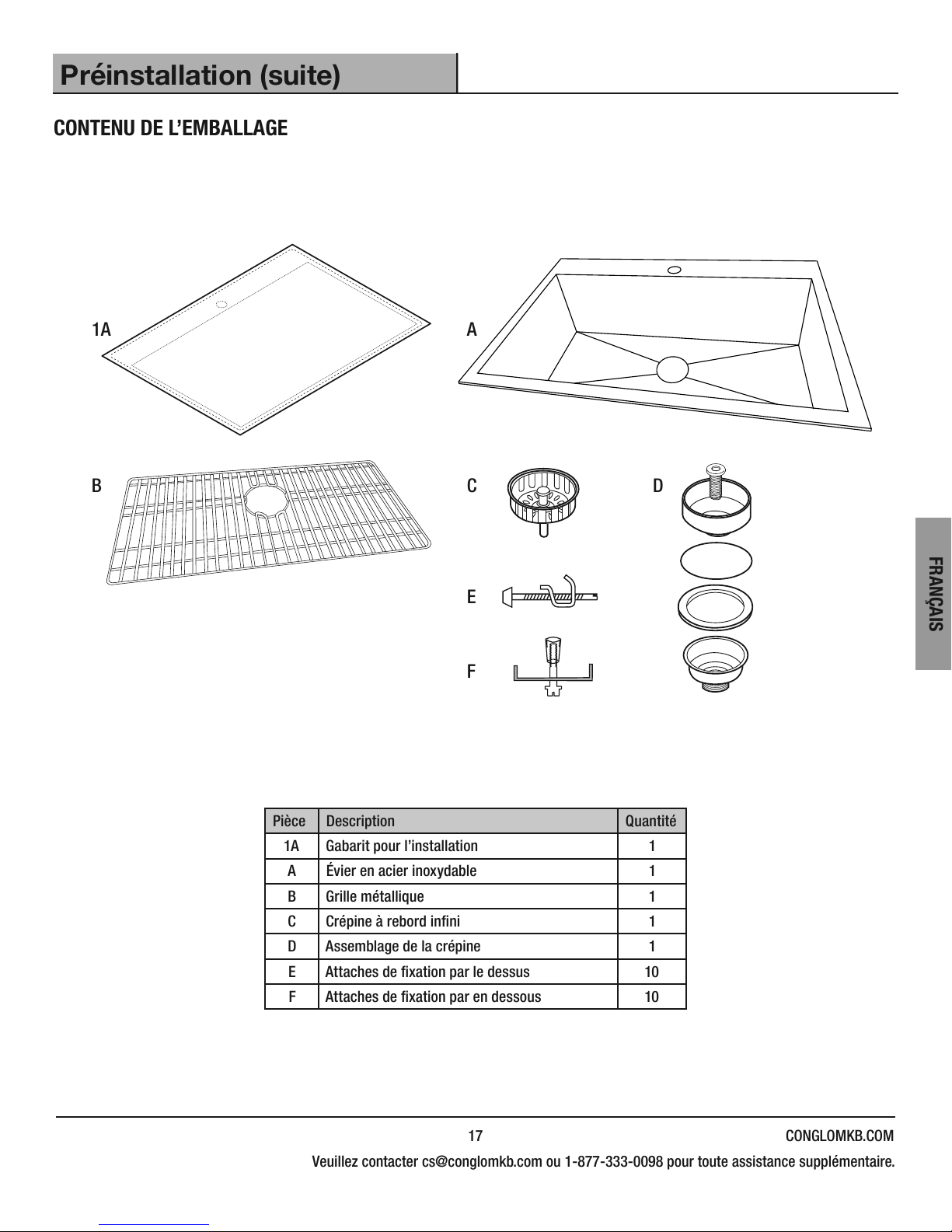

PACKAGE CONTENTS
ENGLISH
Part Description Quantity
1A Sink Template 1
A Stainless steel sink 1
B Bottom grid 1
C Vanishing edgeTM strainer 1
D Strainer assembly 1
E Topmount clips 10
F Undermount clips 10
5 CONGLOMKB.COM
Please contact cs@conglomkb.com or 1-877-333-0098 for further assistance.
Page 6
Installation

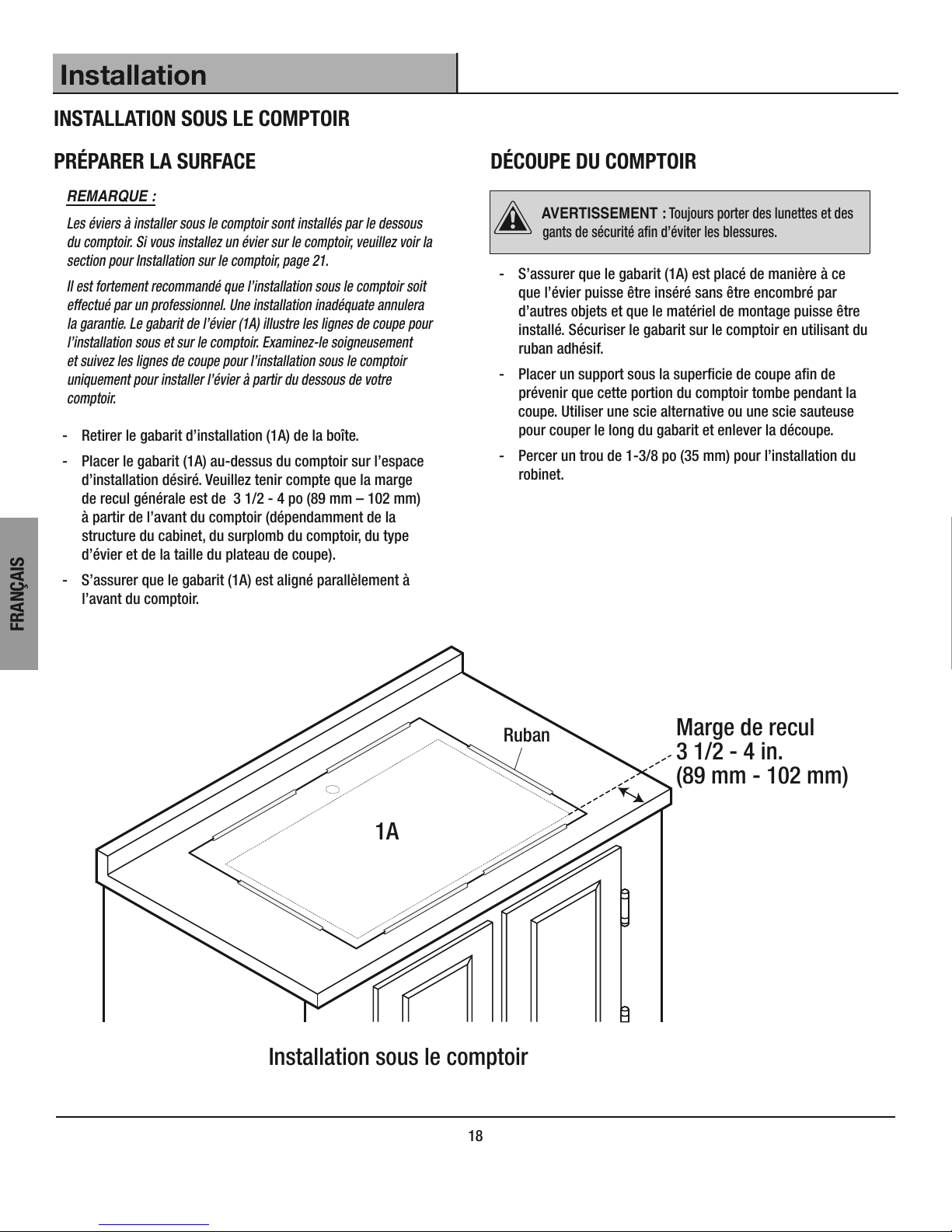

UNDERMOUNT INSTALLATION
PREPARING THE AREA CUTTING THE COUNTER
NOTE:
ENGLISH
Undermount sinks are mounted from below the counter. If you
are installing a topmount or “drop-in” sink, please see “topmount
installation” on page 9.
It is highly recommended that undermounting be performed
by a professional installer. Improper installation will void the
warranty. Sink template (1A) shows cut-lines for both undermount
and topmount installations. Review it carefully and follow the
undermount cut-lines only to install the sink under your counter.
- Place the template (1A) on the desired counter space
surface. Keep in mind that the typical setback is
3 1/2 - 4 in. (89 mm - 102 mm) from the front of the
counter to the sink bowl (depending on the cabinet
structure, the counter overhang, the type of sink bowl, and
the deck size).
- Make sure the template (1A) is parallel to the front of the
counter.
CAUTION: Always wear safety goggles and gloves when
using power tools to prevent personal injury.
- Ensure that the template (1A) is placed so that the sink
will clear all objects and the mounting hardware can be
installed. Secure the template to the counter top using
masking tape.
- Place a support underneath the cut-out portion of the
counter to prevent it from falling during cutting. Use an
appropriate saw to cut along the undermount cutline.
- Drill a 1-3/8 in. (35mm) mounting hole for your faucet.
1A
Undermount installation
6
Tape
Setback
3 1/2 - 4 in.
(89 mm - 102 mm)
Page 7
Installation (continued)
15.8 mm

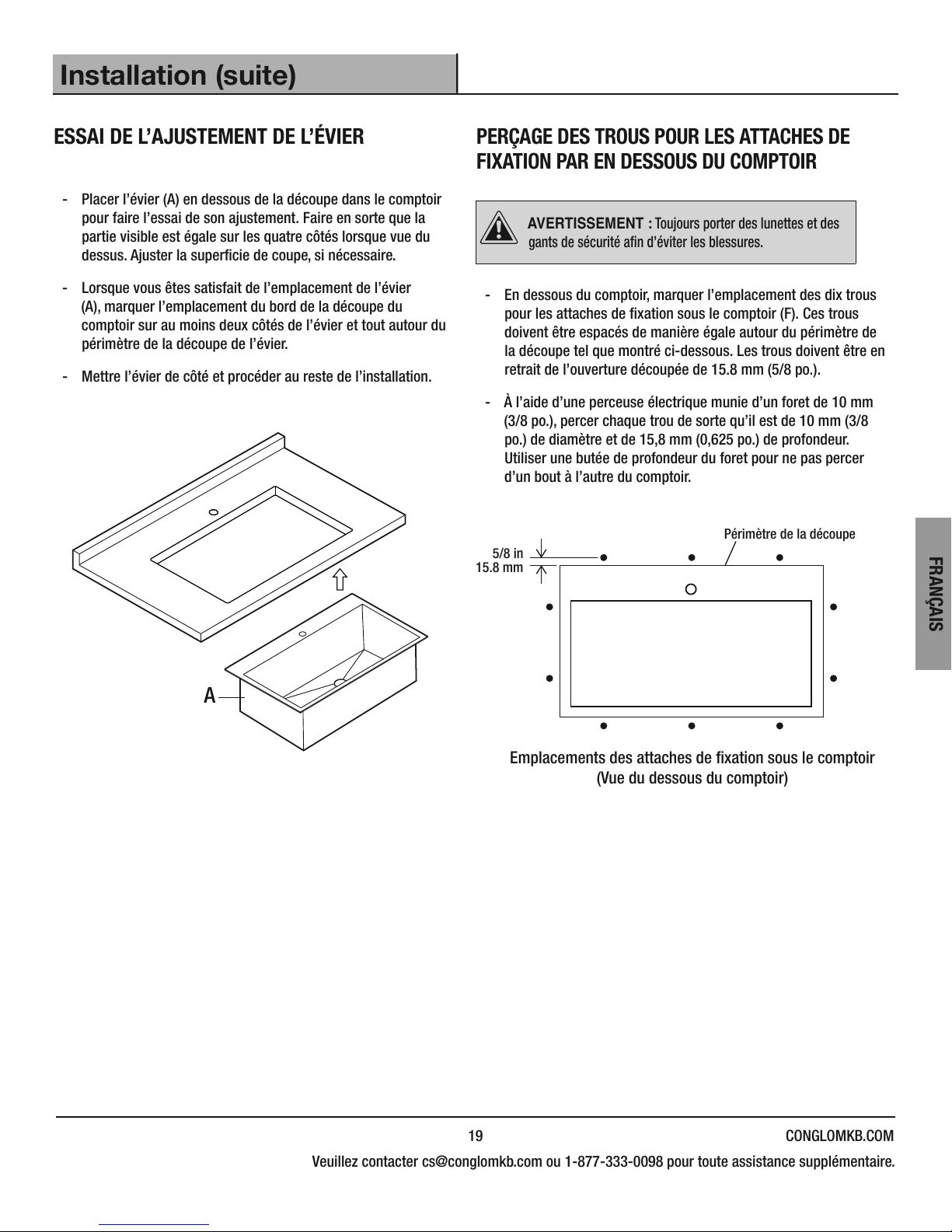

TESTING THE FIT OF THE SINK
- Place the sink (A) underneath the cut-out in the counter to
test its t. Ensure that the reveal is equal on all four sides
when viewed from above. Make adjustments to the cut-out if
necessary.
- When you are satised with the location of the sink (A), mark
the location of the edge of the counter cut-out on top of the
sink and all around the sink ange underneath the counter.
- Set the sink aside and proceed with the rest of the
installation.
DRILLING THE HOLES FOR THE
UNDERMOUNT CLIPS
CAUTION: Always wear safety goggles and gloves when
using power tools to prevent personal injury.
- On the underside of the counter, mark the location of the ten
holes for the undermount clips (F). These holes should be
equally spaced around the sink ange outline as shown below.
They should be set back from the sink ange outline by 5/8 in
(15.8mm).
- Using an electric drill with a 3/8 in. (10 mm) drill bit, drill each
hole so that it is 3/8 in. (10 mm) in diameter and 5/8 in. (15.8
mm) deep. Use a drill bit depth stop to ensure you do not drill
through the counter top.
Sink Flange Outline
5/8 in
ENGLISH
A
Undermount Clip Hole locations
(Underside of Counter)
7 CONGLOMKB.COM
Please contact cs@conglomkb.com or 1-877-333-0098 for further assistance.
Page 8
Installation (continued)

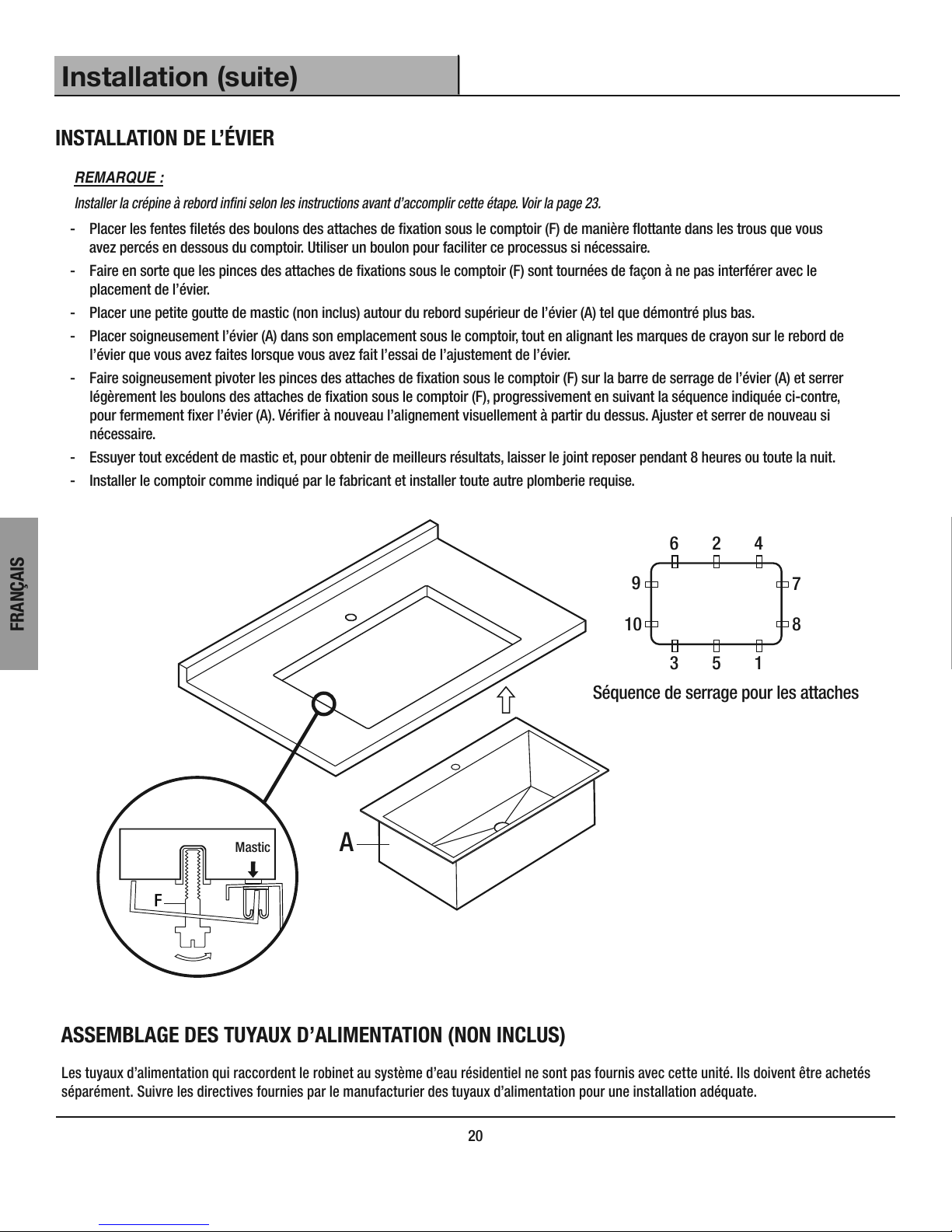

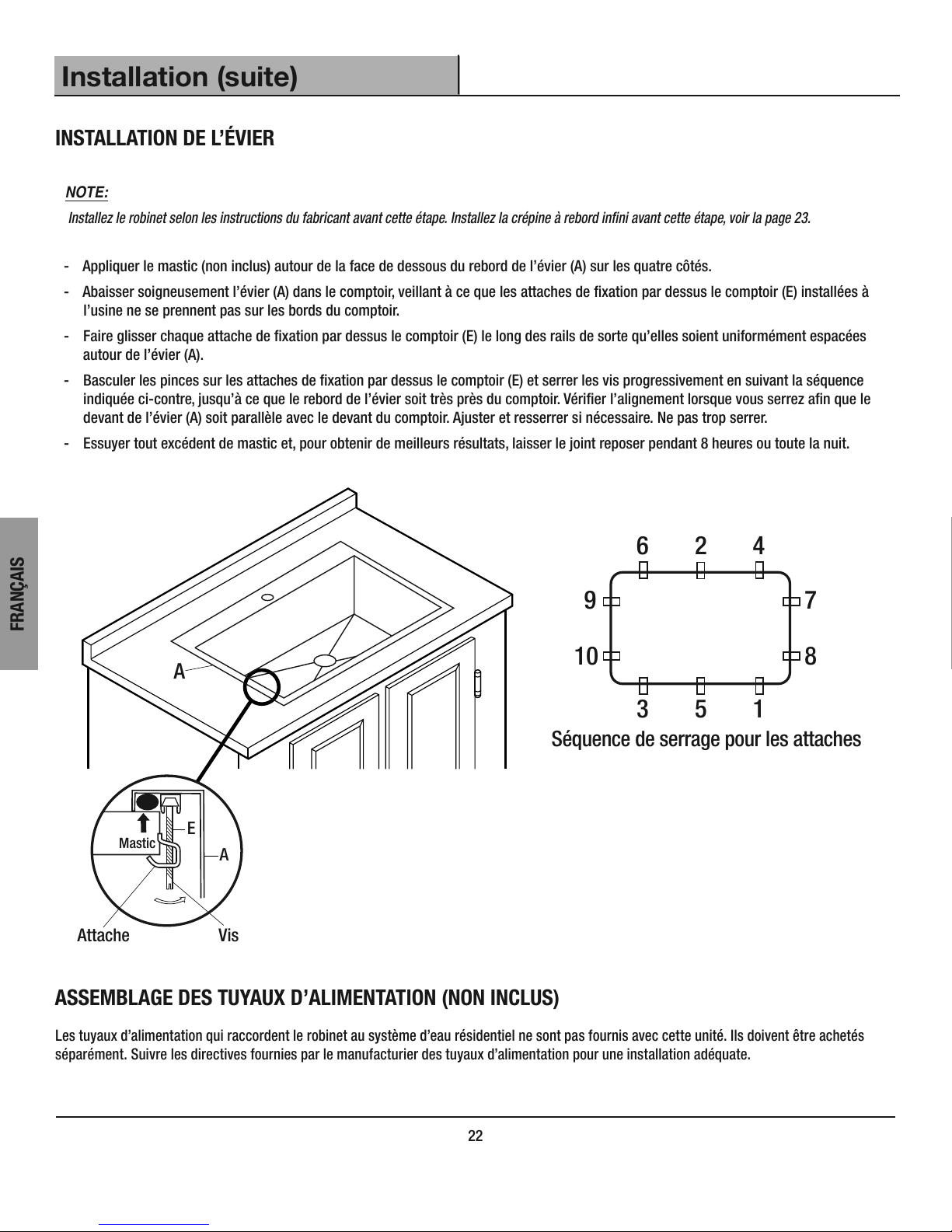

INSTALLING THE SINK
NOTE:
Install the vanishing edgeTM strainer according to the instructions before completing this step. See page 11.
ENGLISH
- Press t the threaded anchor inserts (F) into the holes drilled into the underside of the countertop. Use a bolt to make this process
easier if required.
- Loosely thread the undermount bolts and clips into the threaded anchor inserts and align them parallel to the sink ange outline
so they do not interfere with the placement of the sink.
- Place a small bead of silicone sealant (not included) around the outer top perimeter of the sink ange as shown below.
- Carefully place the sink (A) into its location under the counter, lining up the pencil marks on the top of the sink that you made
when you tested the t of the sink.
- Carefully rotate the clamps of the undermount clips (F) over the clamp bar on the sink (A) and gently tighten the bolts (see
tightening sequence) of the undermount clips (F), working from side to side to fasten the sink (A) rmly. Recheck the alignment
visually from above.
- Wipe away any excess silicone and, for best results, allow the bond to rest undisturbed for 8 hours or overnight.
- Install the counter, faucet, and all other plumbing as per manufacturer’s instructions.
6 2 4
9
7
810
3 5 1
Tightening sequence for clips
Silicone
Sealant
F
A
SUPPLY LINES (NOT INCLUDED)
The supply lines, which connect the faucet to the household water system, are not supplied with this unit. They need to be purchased separately.
Follow the supply line manufacturer’s instructions for proper installation.
8
Page 9
Installation (continued)

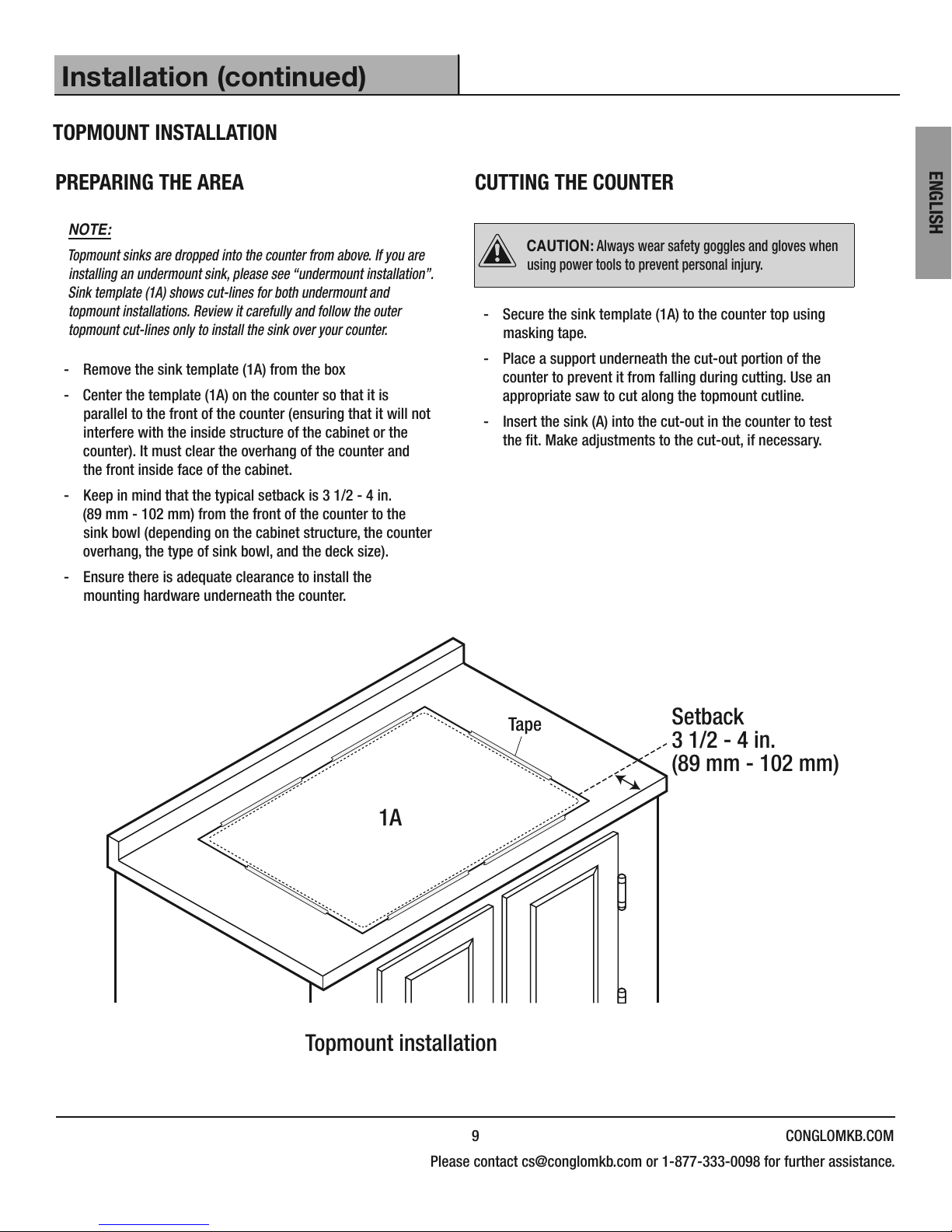

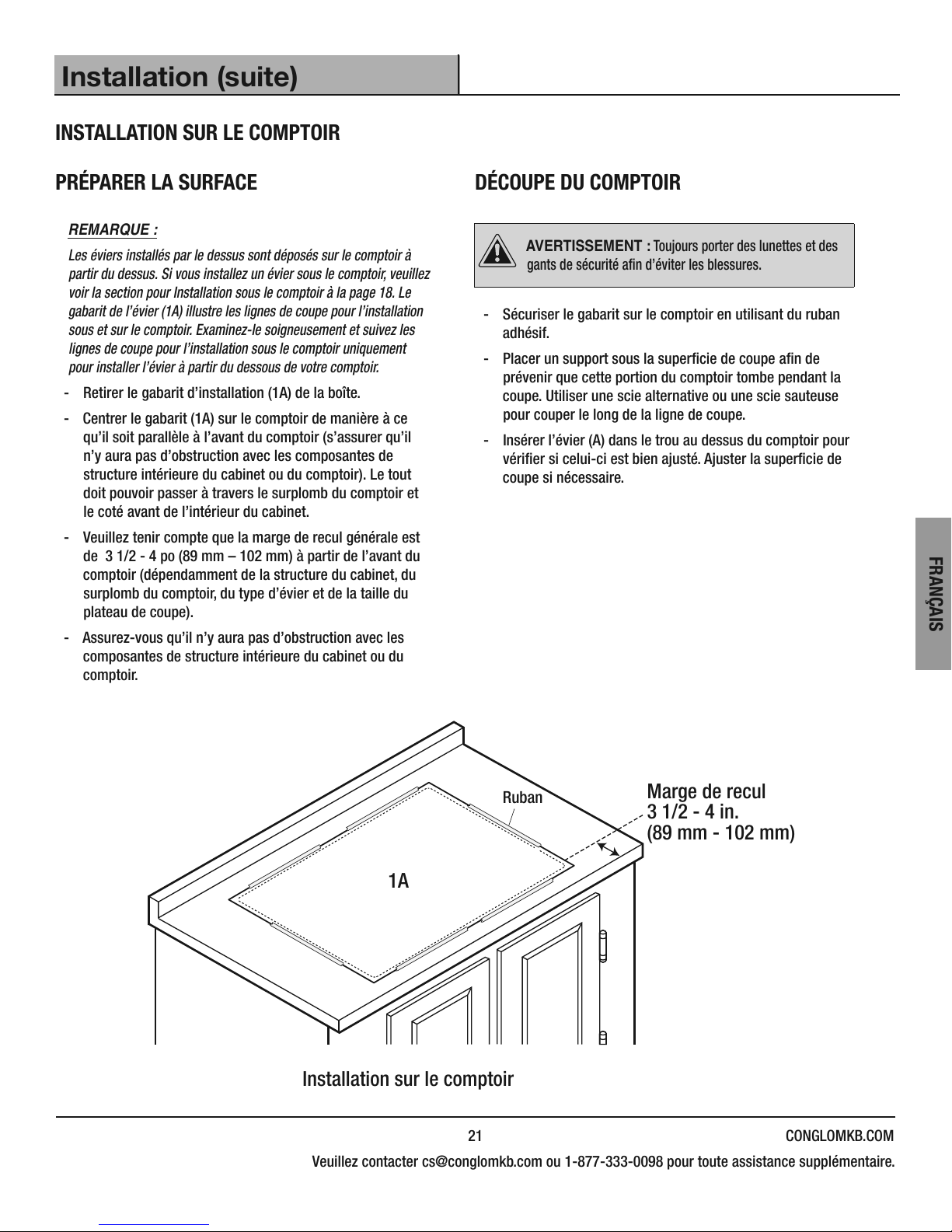

TOPMOUNT INSTALLATION
PREPARING THE AREA CUTTING THE COUNTER
NOTE:
Topmount sinks are dropped into the counter from above. If you are
installing an undermount sink, please see “undermount installation”.
Sink template (1A) shows cut-lines for both undermount and
topmount installations. Review it carefully and follow the outer
topmount cut-lines only to install the sink over your counter.
- Remove the sink template (1A) from the box
- Center the template (1A) on the counter so that it is
parallel to the front of the counter (ensuring that it will not
interfere with the inside structure of the cabinet or the
counter). It must clear the overhang of the counter and
the front inside face of the cabinet.
- Keep in mind that the typical setback is 3 1/2 - 4 in.
(89 mm - 102 mm) from the front of the counter to the
sink bowl (depending on the cabinet structure, the counter
overhang, the type of sink bowl, and the deck size).
- Ensure there is adequate clearance to install the
mounting hardware underneath the counter.
CAUTION: Always wear safety goggles and gloves when
using power tools to prevent personal injury.
- Secure the sink template (1A) to the counter top using
masking tape.
- Place a support underneath the cut-out portion of the
counter to prevent it from falling during cutting. Use an
appropriate saw to cut along the topmount cutline.
- Insert the sink (A) into the cut-out in the counter to test
the t. Make adjustments to the cut-out, if necessary.
ENGLISH
Tape
Setback
3 1/2 - 4 in.
(89 mm - 102 mm)
1A
Topmount installation
9 CONGLOMKB.COM
Please contact cs@conglomkb.com or 1-877-333-0098 for further assistance.
Page 10
Installation (continued)

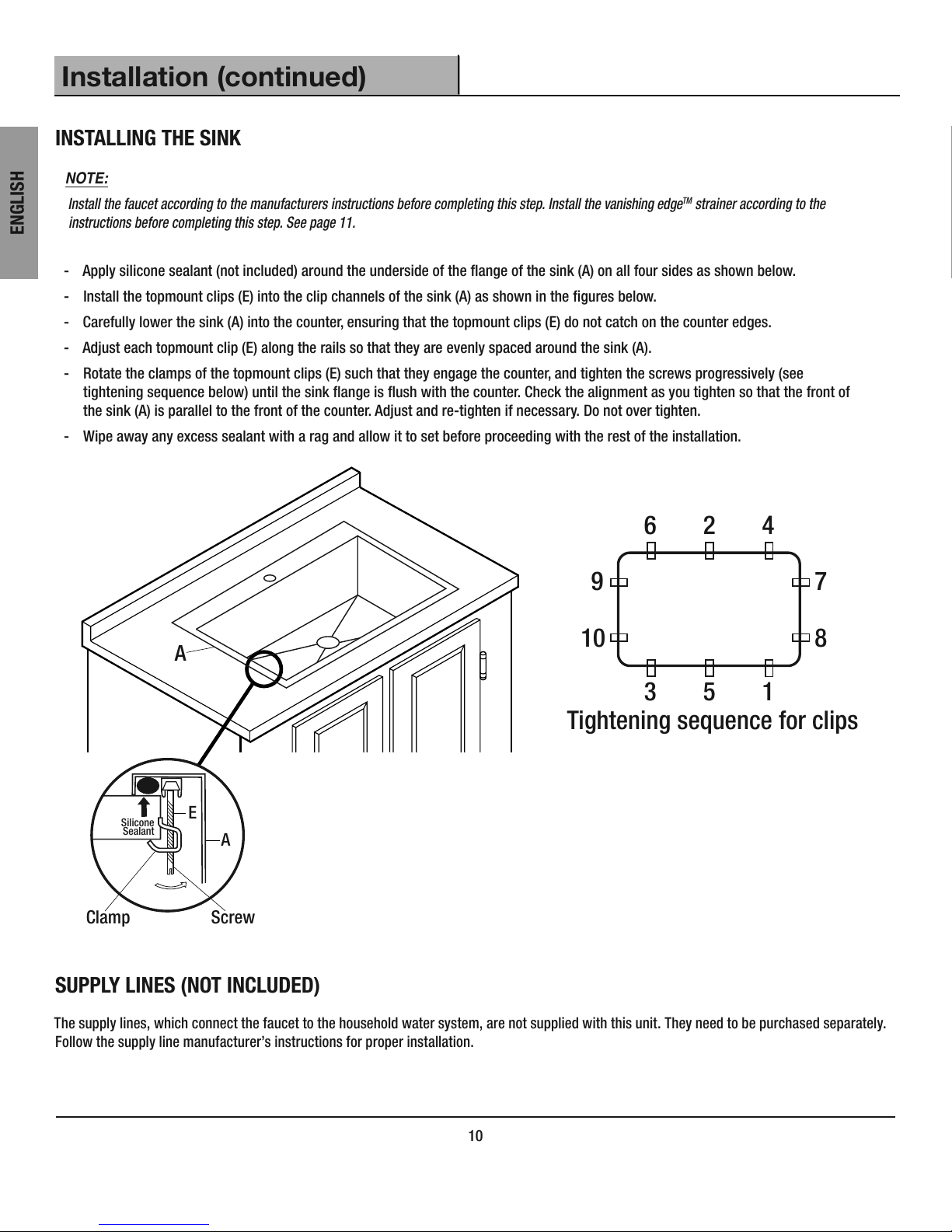

INSTALLING THE SINK
NOTE:
Install the faucet according to the manufacturers instructions before completing this step. Install the vanishing edgeTM strainer according to the
instructions before completing this step. See page 11.
ENGLISH
- Apply silicone sealant (not included) around the underside of the ange of the sink (A) on all four sides as shown below.
- Install the topmount clips (E) into the clip channels of the sink (A) as shown in the gures below.
- Carefully lower the sink (A) into the counter, ensuring that the topmount clips (E) do not catch on the counter edges.
- Adjust each topmount clip (E) along the rails so that they are evenly spaced around the sink (A).
- Rotate the clamps of the topmount clips (E) such that they engage the counter, and tighten the screws progressively (see
tightening sequence below) until the sink ange is ush with the counter. Check the alignment as you tighten so that the front of
the sink (A) is parallel to the front of the counter. Adjust and re-tighten if necessary. Do not over tighten.
- Wipe away any excess sealant with a rag and allow it to set before proceeding with the rest of the installation.
6 2 4
9
7
810
A
3 5 1
Tightening sequence for clips
Silicone
Sealant
Clamp Screw
SUPPLY LINES (NOT INCLUDED)
The supply lines, which connect the faucet to the household water system, are not supplied with this unit. They need to be purchased separately.
Follow the supply line manufacturer’s instructions for proper installation.
E
A
10
Page 11
Installation (continued)
1
2
A
3
4
5
6
7
8
9
Not supplied
B
C
A
B
INSTALLING THE VANISHING EDGETM STRAINER
NOTE:
If you are installing a garbage disposer (not supplied), do not install the strainer
assembly. You will need to purchase a special adaptor that will replace the ange from
your garbage disposer. The ange adaptor is available from the manufacturer. Install
the garbage disposer according to the manufacturer’s installation instructions replacing
the ange for the adaptor.
- Apply a small amount of plumbers putty (not included) in the notch around
the drain hole of the sink (A).
- Connect the upper strainer body (3) and the strainer ring (4), and insert
them into the drain hole from the top of the sink (A).
- Connect the strainer gasket (5) and lower strainer body (6), and insert them
into the drain hole from underneath the sink (A).
- Insert the strainer screw (2) through the entire assembly, from the upper
strainer body (3) to the lower strainer body (6). Tighten with a athead
screwdriver.
- Connect the plastic ange (7) and the tail pipe (8), and thread the
connecting nut (9) through the tail pipe and ange up to the lower strainer
body (6). Tighten the connecting nut by hand.
NOTE:
The plastic ange (7), tail pipe (8), and connecting nut (9) are not supplied.
ENGLISH
INSTALLING THE BOTTOM GRID
- Ensure that the vanishing edgeTM strainer basket (C) is already in
the sink (A) before placing the bottom grid (B).
- The bottom grid (B) must be positioned with the rubber supports
down. Tilt the grid up so it is at a slight angle, slide it into the sink
(A), and place it so that it is sitting at on the bottom of the sink.
11 CONGLOMKB.COM
Please contact cs@conglomkb.com or 1-877-333-0098 for further assistance.
Page 12
Care and Cleaning
Your sink is manufactured with the highest grade stainless steel and will provide you many years of enjoyment with the proper care.
Do Do Not
ENGLISH
- After use, always rinse your sink with tap water to
dilute and remove deposits.
- Towel dry the sink after use whenever possible
to prevent water spots. Should water spots occur,
clean with a mild solution of vinegar and water
followed by a thorough rinse.
- Use liquid soap, a general household cleaner, or
a weak solution of vinegar and water for regular
cleaning.
- Only use plastic scouring pads recommended for
use in stainless steel sinks, and only use them in
the bowl of the sink. Scrub in the direction of the
grain (original polish lines).
- Do not allow any food, detergent, soap or grease
to dry or sit for extended periods of time on the
surface of the sink.
- Never use abrasive cleaning products, as they will
dull and scratch the nish.
- Do not use scouring pads on the deck, as they will
dull the mirror nish.
- Never use steel wool pads, as they will leave iron
particles on the sink, which will cause corrosion.
- Never leave steel or cast iron pans in your
sink for extended periods of time, as this can
cause corrosion.
- Never use chlorine-based cleaners in your
new sink, they could lead to rust spots and
discolouration. If you must use them, rinse sink
thoroughly with fresh water immediately after
use. If any chemicals or glue make contact with
the sink during installation, wipe clean and rinse
thoroughly with fresh water.
SCRATCH, SPOT, AND BLEMISH REMOVAL AND SURFACE RESTORATION:
Little rust spots and blemishes that periodically appear in the sink are typically the result of the steel interacting with the chemicals
found in the vast spectrum of substances that sinks are commonly exposed to. They may also get transferred from other objects
placed or left in the sink. Scratches are the result of regular wear and tear.
®
To remove scratches, spots, and blemishes from the sink, rub them with a non-metallic scouring pad (e.g. Scotch-Brite
with a mild abrasive cleaner (e.g. Vim® or Barkeeper’s Friend®). Always rub the surfaces in the direction of the grain of the steel.
When nished, rinse the sink with water and dry it with a towel to allow the sink to form a protective outer layer. This procedure can
also be used to renew all of the surfaces of the sink.
12
) combined
Page 13
Service Parts
If you are missing parts or if you require replacement parts, please call our customer service team at cs@conglomkb.com or 1-877-333-0098,
8:30 am - 5 pm, EST Monday - Friday. Identify the required part(s) and have the part number(s) ready.
ENGLISH
A
D E
B C
F
Part Description Code Quantity
A Bottom grid QHS216 1
B Vanishing edgeTM strainer QHS113 1
C Strainer assembly QHS155 1
D Topmount clip QHS108 10
E Undermount clip QHS109 10
F Waste Disposer Adaptor (Not Supplied) QHS112 1
13 CONGLOMKB.COM
Please contact cs@conglomkb.com or 1-877-333-0098 for further assistance.
Page 14
Table des matières
OWNER’S MANUAL ..................................2
Table des matières .................................14
Consignes de sécurité ..............................14
Garantie ...........................................
Garantie limitée d’un an ............................15
Procédure de réclamation pour la garantie .............15
Préinstallation ......................................
Planication de l’installation .........................16
Outils/Matériaux requis .............................16
Pièces requises ..................................16
Contenu de l’emballage ............................17
Consignes de sécurité
LIRE ET CONSERVER CES INSTRUCTIONS
FRANÇAIS
1. Vérier soigneusement l’unité avant l’installation pour
vous assurer qu’elle ne comporte aucun dommage. Si des
dommages sont notés, ne pas installer.
2. Cet appareil ne peut pas être utilisé autrement que pour
l’usage prévu par le fabricant. Consulter le fabricant pour
toutes questions concernant l’appareil.
3. Votre installation doit être conforme à tous les codes de
bâtiment locaux pour la plomberie. Faites en sorte qu’un
ouvrier qualié effectue ou approuve votre installation de
plomberie.
4. Protèger la surface lors de l’installation.
Installation .........................................
Installation sous le comptoir .........................18
Installation sur le comptoir ..........................21
Installation de la crépine à rebord inni ................23
Installationd de la grille métallique ....................23
Soin et Nettoyage ..................................24
Pièces de rechange ................................25
AVERTISSEMENT : Toujours porter des lunettes et des
gants de sécurité pendant l’installation an d’éviter les
blessures.
14
Page 15
Garantie
GARANTIE LIMITÉE D’UN AN
Inspecter minutieusement le produit avant l’installation et signaler tout dommage sans délai. Nous ne serons pas responsables des défaillances
ou des dommages qui auraient dû être découverts ou évités par une inspection adéquate et des essais avant l’installation.
Conglom Kitchen and Bath garantit ce produit contre tout défaut dans les matériaux ou la fabrication, pour une période d’un (1) an à compter
de la date de l’achat. Une preuve d’achat (facture d’achat originale) du consommateur/acheteur original devra accompagner toute réclamation
faite à Conglom Kitchen & Bath.
Cette garantie est non transférable et sera nulle si l’unité est enlevée de son installation initiale ou si elle n’est pas installée suivant les
spécications du fabricant. Elle ne s’applique pas dans l’éventualité de dommages causés au produit suite à l’utilisation de pièce(s) de
rechange autre que les pièces originales Conglom Kitchen and Bath, (les pièces de rechange peuvent être obtenues en nous écrivant un
courriel à cs@conglomkb.com ou en appelant au 1-877-333-0098 entre 8 h 30 et 17 h, H.N.E.) une erreur d’installation, l’abus, l’utilisation ou
l’entretien incorrecte et le service incorrect (qu’ils soient effectués par un plombier, un entrepreneur, une entreprise de service ou un membre
de la famille de l’acheteur). La garantie exclut les dommages causés par des conditions agressives d’air ou d’eau, des nettoyants ou des
matériaux rudes et/ou abrasifs.
Nous ne pouvons en aucun cas être tenus responsables pour toute blessure corporelle ou tout dommage matériel résultant d’une mauvaise
installation ou utilisation de ce produit. Nous ne serons pas tenus responsables de l’incapacité d’utiliser cette unité, des inconvénients, des
coûts encourus pour la main-d’oeuvre, des matériaux, de l’enlèvement et de l’installation des unités de remplacement ou d’aucun autre
dommage causé par un incident ou accessoire. Les coûts encourus pour obtenir l’accès pour la réparation ou le remplacement sont la
responsabilité de l’utilisateur.
Nos obligations se limitent à la réparation ou au remplacement de l’unité (selon notre discrétion) qui peut s’avérer, selon notre examen unique,
être défectueuse sous l’utilisation et le service normaux pendant la période de garantie. Nous pouvons émettre un crédit au montant de la
valeur de la facture du produit défectueux (ou d’un pourcentage de ce montant selon l’usure) tenant lieu de la réparation ou du remplacement.
Toute défectuosité de l’unité qui ne peut être liée à un défaut de matériel ou de fabrication n’est pas couverte par cette garantie. Ces conditions
non garanties incluent, mais ne se limitent pas aux suivantes :
FRANÇAIS
- Une mauvaise installation non conforme aux instructions du fabricant;
- Les bosselures, bosses et rayures causées pendant l’expédition, la manutention ou l’installation;
- Le changement de la couleur ou du ni en raison de l’usage d’un produit chimique;
- Les dommages causés par le non-respect des instructions de soin et de nettoyage, y compris les dommages causés par l’utilisation
de produits nettoyants abrasifs;
- Toute modication apportée à l’unité par l’acheteur ou l’installateur;
- Les dommages en raison d’un impact accidentel, du feu, d’une inondation, du gel et de l’usure normale;
- Les courbures et les déformations provoquées par des raccordements forcés, des xations trop serrées et un support inadéquat
pendant l’installation.
- Dommages causés par l’utilisation de produits nettoyants à base de chlore.
PROCÉDURE DE RÉCLAMATION POUR LA GARANTIE
Si un défaut couvert par la garantie se produit ou que vous avez besoin des pièces de rechange, contacter notre service à la clientèle au
cs@conglomkb.com ou au 1-877-333-0098 (service disponible en anglais et français du lundi au vendredi de 8 h 30 à 17 h, H.N.E.).
Avant d’appeler, veuillez-vous assurer d’avoir en main :
- Le numéro de modèle ou une description;
- La preuve d’achat;
- Les détails concernant le défaut et/ou le numéro de la pièce de rechange;
- Le nom et l’adresse du propriétaire et/ou de l’installateur.
15 CONGLOMKB.COM
Veuillez contacter cs@conglomkb.com ou 1-877-333-0098 pour toute assistance supplémentaire.
Page 16
Préinstallation
PLANIFICATION DE L’INSTALLATION
Inspecter votre unité avant de procéder à l’installation. Vérier la surface pour y déceler tout défaut ou dommage, y compris les bosses,
courbures, bosselures, ou éraures. Si des dommages sont notés, ne pas installer. Signaler immédiatement tout dommage.
Vous pouvez choisir d’installer cet évier soit par montage sous le comptoir (à partir du dessous du comptoir) ou sur le comptoir (à partir du dessus
du comptoir). Vous devez installer cet évier seulement dans un comptoir d’au moins 914 mm / 36 po de largeur avec une surface solide d’une
épaisseur minimale d’au moins 19 mm / 3/4 po.
Protéger la surface entière du produit lors de l’installation pour éviter tout dommage.
OUTILS/MATÉRIAUX REQUIS
Ruban à mesurer Équerre Clés (2)
Perceuse électrique
avec un foret de 10
Scie alternative ou
scie sauteuse
FRANÇAIS
mm (3/8 po) et 25,4
mm (1 po) et une
scie-cloche de 35 mm
(1 3/8 po) pour le trou
du robinet
Clé à molette
Mastic Crayon Ruban d’étanchéité
Tournevis plat Scie à métaux Lunettes de sécurité
Gants de sécurité
PIÈCES REQUISES (NON INLCUSES)
REMARQUE :
Les pièces ne sont pas
illustrées à leur taille réelle.
Bride en
plastique (1)
Tuyau de
vidange (1)
Écrou de
raccordement (1)
Tuyaux
d’alimentation (2)
16
Page 17
Préinstallation (suite)
CONTENU DE L’EMBALLAGE
1A
B
A
C D
FRANÇAIS
E
F
Pièce Description Quantité
1A Gabarit pour l’installation 1
A Évier en acier inoxydable 1
B Grille métallique 1
C Crépine à rebord inni 1
D Assemblage de la crépine 1
E Attaches de xation par le dessus 10
F Attaches de xation par en dessous 10
17 CONGLOMKB.COM
Veuillez contacter cs@conglomkb.com ou 1-877-333-0098 pour toute assistance supplémentaire.
Page 18
Installation
INSTALLATION SOUS LE COMPTOIR
PRÉPARER LA SURFACE DÉCOUPE DU COMPTOIR
REMARQUE :
Les éviers à installer sous le comptoir sont installés par le dessous
du comptoir. Si vous installez un évier sur le comptoir, veuillez voir la
section pour Installation sur le comptoir, page 21.
Il est fortement recommandé que l’installation sous le comptoir soit
effectué par un professionnel. Une installation inadéquate annulera
la garantie. Le gabarit de l’évier (1A) illustre les lignes de coupe pour
l’installation sous et sur le comptoir. Examinez-le soigneusement
et suivez les lignes de coupe pour l’installation sous le comptoir
uniquement pour installer l’évier à partir du dessous de votre
comptoir.
- Retirer le gabarit d’installation (1A) de la boîte.
- Placer le gabarit (1A) au-dessus du comptoir sur l’espace
d’installation désiré. Veuillez tenir compte que la marge
de recul générale est de 3 1/2 - 4 po (89 mm – 102 mm)
à partir de l’avant du comptoir (dépendamment de la
structure du cabinet, du surplomb du comptoir, du type
d’évier et de la taille du plateau de coupe).
- S’assurer que le gabarit (1A) est aligné parallèlement à
l’avant du comptoir.
AVERTISSEMENT : Toujours porter des lunettes et des
gants de sécurité an d’éviter les blessures.
- S’assurer que le gabarit (1A) est placé de manière à ce
que l’évier puisse être inséré sans être encombré par
d’autres objets et que le matériel de montage puisse être
installé. Sécuriser le gabarit sur le comptoir en utilisant du
ruban adhésif.
- Placer un support sous la supercie de coupe an de
prévenir que cette portion du comptoir tombe pendant la
coupe. Utiliser une scie alternative ou une scie sauteuse
pour couper le long du gabarit et enlever la découpe.
- Percer un trou de 1-3/8 po (35 mm) pour l’installation du
robinet.
FRANÇAIS
Ruban
1A
Installation sous le comptoir
Marge de recul
3 1/2 - 4 in.
(89 mm - 102 mm)
18
Page 19
Installation (suite)
15.8 mm
ESSAI DE L’AJUSTEMENT DE L’ÉVIER
- Placer l’évier (A) en dessous de la découpe dans le comptoir
pour faire l’essai de son ajustement. Faire en sorte que la
partie visible est égale sur les quatre côtés lorsque vue du
dessus. Ajuster la supercie de coupe, si nécessaire.
- Lorsque vous êtes satisfait de l’emplacement de l’évier
(A), marquer l’emplacement du bord de la découpe du
comptoir sur au moins deux côtés de l’évier et tout autour du
périmètre de la découpe de l’évier.
- Mettre l’évier de côté et procéder au reste de l’installation.
PERÇAGE DES TROUS POUR LES ATTACHES DE
FIXATION PAR EN DESSOUS DU COMPTOIR
AVERTISSEMENT : Toujours porter des lunettes et des
gants de sécurité an d’éviter les blessures.
- En dessous du comptoir, marquer l’emplacement des dix trous
pour les attaches de xation sous le comptoir (F). Ces trous
doivent être espacés de manière égale autour du périmètre de
la découpe tel que montré ci-dessous. Les trous doivent être en
retrait de l’ouverture découpée de 15.8 mm (5/8 po.).
- À l’aide d’une perceuse électrique munie d’un foret de 10mm
(3/8 po.), percer chaque trou de sorte qu’il est de 10 mm (3/8
po.) de diamètre et de 15,8 mm (0,625 po.) de profondeur.
Utiliser une butée de profondeur du foret pour ne pas percer
d’un bout à l’autre du comptoir.
Périmètre de la découpe
5/8 in
FRANÇAIS
A
Emplacements des attaches de fixation sous le comptoir
(Vue du dessous du comptoir)
19 CONGLOMKB.COM
Veuillez contacter cs@conglomkb.com ou 1-877-333-0098 pour toute assistance supplémentaire.
Page 20
Installation (suite)
INSTALLATION DE L’ÉVIER
REMARQUE :
Installer la crépine à rebord inni selon les instructions avant d’accomplir cette étape. Voir la page 23.
- Placer les fentes letés des boulons des attaches de xation sous le comptoir (F) de manière ottante dans les trous que vous
avez percés en dessous du comptoir. Utiliser un boulon pour faciliter ce processus si nécessaire.
- Faire en sorte que les pinces des attaches de xations sous le comptoir (F) sont tournées de façon à ne pas interférer avec le
placement de l’évier.
- Placer une petite goutte de mastic (non inclus) autour du rebord supérieur de l’évier (A) tel que démontré plus bas.
- Placer soigneusement l’évier (A) dans son emplacement sous le comptoir, tout en alignant les marques de crayon sur le rebord de
l’évier que vous avez faites lorsque vous avez fait l’essai de l’ajustement de l’évier.
- Faire soigneusement pivoter les pinces des attaches de xation sous le comptoir (F) sur la barre de serrage de l’évier (A) et serrer
légèrement les boulons des attaches de xation sous le comptoir (F), progressivement en suivant la séquence indiquée ci-contre,
pour fermement xer l’évier (A). Vérier à nouveau l’alignement visuellement à partir du dessus. Ajuster et serrer de nouveau si
nécessaire.
- Essuyer tout excédent de mastic et, pour obtenir de meilleurs résultats, laisser le joint reposer pendant 8 heures ou toute la nuit.
- Installer le comptoir comme indiqué par le fabricant et installer toute autre plomberie requise.
FRANÇAIS
6 2 4
9
7
810
3 5 1
Séquence de serrage pour les attaches
Mastic
F
A
ASSEMBLAGE DES TUYAUX D’ALIMENTATION (NON INCLUS)
Les tuyaux d’alimentation qui raccordent le robinet au système d’eau résidentiel ne sont pas fournis avec cette unité. Ils doivent être achetés
séparément. Suivre les directives fournies par le manufacturier des tuyaux d’alimentation pour une installation adéquate.
20
Page 21
Installation (suite)
INSTALLATION SUR LE COMPTOIR
PRÉPARER LA SURFACE DÉCOUPE DU COMPTOIR
REMARQUE :
Les éviers installés par le dessus sont déposés sur le comptoir à
partir du dessus. Si vous installez un évier sous le comptoir, veuillez
voir la section pour Installation sous le comptoir à la page 18. Le
gabarit de l’évier (1A) illustre les lignes de coupe pour l’installation
sous et sur le comptoir. Examinez-le soigneusement et suivez les
lignes de coupe pour l’installation sous le comptoir uniquement
pour installer l’évier à partir du dessous de votre comptoir.
- Retirer le gabarit d’installation (1A) de la boîte.
- Centrer le gabarit (1A) sur le comptoir de manière à ce
qu’il soit parallèle à l’avant du comptoir (s’assurer qu’il
n’y aura pas d’obstruction avec les composantes de
structure intérieure du cabinet ou du comptoir). Le tout
doit pouvoir passer à travers le surplomb du comptoir et
le coté avant de l’intérieur du cabinet.
- Veuillez tenir compte que la marge de recul générale est
de 3 1/2 - 4 po (89 mm – 102 mm) à partir de l’avant du
comptoir (dépendamment de la structure du cabinet, du
surplomb du comptoir, du type d’évier et de la taille du
plateau de coupe).
- Assurez-vous qu’il n’y aura pas d’obstruction avec les
composantes de structure intérieure du cabinet ou du
comptoir.
AVERTISSEMENT : Toujours porter des lunettes et des
gants de sécurité an d’éviter les blessures.
- Sécuriser le gabarit sur le comptoir en utilisant du ruban
adhésif.
- Placer un support sous la supercie de coupe an de
prévenir que cette portion du comptoir tombe pendant la
coupe. Utiliser une scie alternative ou une scie sauteuse
pour couper le long de la ligne de coupe.
- Insérer l’évier (A) dans le trou au dessus du comptoir pour
vérier si celui-ci est bien ajusté. Ajuster la supercie de
coupe si nécessaire.
FRANÇAIS
Installation sur le comptoir
21 CONGLOMKB.COM
Veuillez contacter cs@conglomkb.com ou 1-877-333-0098 pour toute assistance supplémentaire.
1A
Ruban
Marge de recul
3 1/2 - 4 in.
(89 mm - 102 mm)
Page 22
Installation (suite)
INSTALLATION DE L’ÉVIER
NOTE:
Installez le robinet selon les instructions du fabricant avant cette étape. Installez la crépine à rebord inni avant cette étape, voir la page 23.
- Appliquer le mastic (non inclus) autour de la face de dessous du rebord de l’évier (A) sur les quatre côtés.
- Abaisser soigneusement l’évier (A) dans le comptoir, veillant à ce que les attaches de xation par dessus le comptoir (E) installées à
l’usine ne se prennent pas sur les bords du comptoir.
- Faire glisser chaque attache de xation par dessus le comptoir (E) le long des rails de sorte qu’elles soient uniformément espacées
autour de l’évier (A).
- Basculer les pinces sur les attaches de xation par dessus le comptoir (E) et serrer les vis progressivement en suivant la séquence
indiquée ci-contre, jusqu’à ce que le rebord de l’évier soit très près du comptoir. Vérier l’alignement lorsque vous serrez an que le
devant de l’évier (A) soit parallèle avec le devant du comptoir. Ajuster et resserrer si nécessaire. Ne pas trop serrer.
- Essuyer tout excédent de mastic et, pour obtenir de meilleurs résultats, laisser le joint reposer pendant 8 heures ou toute la nuit.
FRANÇAIS
A
E
Mastic
A
Attache Vis
6 2 4
9
7
810
3 5 1
Séquence de serrage pour les attaches
ASSEMBLAGE DES TUYAUX D’ALIMENTATION (NON INCLUS)
Les tuyaux d’alimentation qui raccordent le robinet au système d’eau résidentiel ne sont pas fournis avec cette unité. Ils doivent être achetés
séparément. Suivre les directives fournies par le manufacturier des tuyaux d’alimentation pour une installation adéquate.
22
Page 23
Installation (suite)
1
2
A
3
4
5
6
7
8
9
Non inclus
INSTALLATION DE LA CRÉPINE À REBORD INFINI
REMARQUE :
Si vous installez un broyeur à déchets (non inclus), n’installez pas la crépine. Vous
devez acheter un adaptateur spécial pour remplacer la bride de votre broyeur à déchets.
Vous pouvez vous procurer l’adaptateur auprès du fabricant. Installez le broyeur à
déchets selon les instructions du fabricant, en remplaçant la bride par l’adaptateur.
- Appliquer une bague de mastic de plomberie (non inclus) en dessous de la
bride du raccord d’évacuation.
- Connecter le corps supérieur de la crépine (3) et la bague de la crépine (4),
et les insérer dans le trou de vidange à partir de la partie supérieure de
l’évier (A).
- Raccorder le joint d’étanchéité de la crépine (5) et le corps de la crépine
inférieur (6), et les insérer dans le trou de vidange par le dessous de l’évier.
- Insérez la vis de la crépine (2) à travers l’assemblage, de la partie
supérieure (3) à la partie inférieure (6). Serrer avec un tournevis plat.
- Connecter la bride en plastique (7) et le tuyau de vidange (8). Puis,
visser l’écrou de raccordement (9) à travers le tuyau de vidange et la
bride jusqu’à la partie inférieure de la crépine (6). Bloquer l’écrou de
raccordement à la main.
FRANÇAIS
NOTE:
La bride de plastique (7), le tuyau de vidange et l’écrou de raccordement
ne sont pas fournis.
INSTALLATION DE LA GRILLE MÉTALLIQUE
- S’assurer que le panier de crépine à rebord inni (C) est déjà placé dans
l’évier (A) avant de placer la grille métallique (B).
- La grille métallique (B) doit être placée avec ses supports en caoutchouc
vers le bas. Incliner la grille en angle, la faire glisser dans l’évier (A), et la
placer de sorte qu’elle repose à plat au fond de l’évier.
C
A
B
B
23 CONGLOMKB.COM
Veuillez contacter cs@conglomkb.com ou 1-877-333-0098 pour toute assistance supplémentaire.
Page 24
Soin et nettoyage
Votre évier est fabriqué avec de l’acier inoxydable de la plus haute qualité, moyennant l’apport des soins appropriés, il vous fournira un excellent
rendement pendant plusieurs années.
À faire À ne pas faire
FRANÇAIS
- Après l’utilisation, toujours rincer votre évier avec de
l’eau du robinet pour diluer et enlever les dépôts.
- Si possible, sécher à la serviette après toute
utilisation pour éviter les traces d’eau. Si les traces
d’eau se produisent, nettoyer avec une solution
douce de vinaigre et d’eau suivie d’un bon rinçage.
- Employer du savon liquide, un produit nettoyant de
ménage général non abrasif, ou une faible solution de
vinaigre et d’eau pour le nettoyage régulier.
- Seulement les tampons à récurer en plastique sont
recommandés pour une utilisation dans les éviers en
acier inoxydable, et ne pas les utiliser que dans la
cuve de l’évier. Frotter dans la direction des grains du
ni satiné.
- Éviter de laisser sécher ou reposer sur la surface
de l’évier tout résidu de nourriture, de détergent,
de savon, de graisse ou de condiment pendant des
périodes prolongées.
- Ne jamais employer des produits abrasifs car ils
peuvent ternir et rayer le ni.
- Ne pas utiliser des tampons à récurer dans l’évier
car ils peuvent ternir le poli.
- Ne jamais utiliser des tampons de laine d’acier
car ils laissent des particules de fer sur l’évier et
mènent à la corrosion.
- Ne jamais laisser des casseroles en acier ou
en fonte dans votre évier pendant des périodes
prolongées car elles mènent à la corrosion.
- Ne jamais utiliser de nettoyants à base de
chlore avec votre nouvel évier, ceci pourrait
causer l’apparition de taches de rouille ainsi
que sa décoloration. Si vous devez utiliser de
tels produits nettoyants, rincer vigoureusement
avec de l’eau froide immédiatement après leur
utilisation. Si d’autres produits chimiques ou de la
colle entrent en contact avec la surface de l’évier,
essuyer et rincer vigoureusement avec de l’eau
froide.
ÉLIMINATION DES RAYURES, TACHES ET IMPERFECTIONS, ET RESTAURATION DES SURFACES:
Les petites taches de rouille qui apparaissent régulièrement dans l’évier sont habituellement causées par l’interaction de l’acier
avec les produits chimiques qui se trouvent dans de nombreuses substances auxquelles les éviers sont couramment exposés. Elles
peuvent également apparaitre lorsque d’autres objets sont placés ou laissés dans l’évier. Les rayures, quant à elles, sont causées
par l’usure normale.
Pour enlever les rayures et les taches dans l’évier, frottez-les à l’aide d’un tampon à récurer non métallique (p. ex., Scotch-Brite
et d’un nettoyant légèrement abrasif (p. ex., Vim
l’acier. Lorsque vous avez terminé, rincez l’évier avec de l’eau et essuyez-le à l’aide d’une serviette pour permettre qu’une couche
externe protectrice se forme. Vous pouvez également utiliser cette procédure pour redonner à toutes les surfaces de l’évier leur éclat.
24
MD
ou Barkeeper’s FriendMD). Frottez toujours les surfaces dans le sens du grain de
MD
)
Page 25
Pièces de rechange
Si des pièces sont manquantes ou si vous avez besoin de pièces de rechange, veuillez nous contacter au cs@conglomkb.com ou 1-877-333-0098
(lundi au vendredi, 8 h 30 à 17 h, HNE). Veuillez identier les pièces nécessaires et ayez les codes à portée de main.
A
D E
B C
F
FRANÇAIS
Pièce Description Code Quantité
A Grille métallique QHS216 1
B Crépine à rebord inni QHS113 1
C Assemblage de la crépine QHS155 1
D Attaches de xation par le dessus QHS108 10
E Attaches de xation par en dessous QHS109 10
F Adaptateur de broyeur à déchets (Non inclus) QHS112 1
25 CONGLOMKB.COM
Veuillez contacter cs@conglomkb.com ou 1-877-333-0098 pour toute assistance supplémentaire.
Page 26
Imported by / Importé par :
St-Laurent, Québec, H4S 2C3
1-877-333-0098 | [email protected]
(service available in English and French, Monday - Friday from 8:30 am - 5 pm EST)
(service disponible en anglais et en français, du lundi au vendredi, 8 h 30 à 17 h, H.N.E.)
www.conglomkb.com
Made in China / Fabriqué en Chine
Retain this manual for future use.
Loading...
