Westinghouse Outdoor Lighting Fixture User Manual [en, fr, es]

Page 1
Owner’s Manual
Outdoor Lighting Fixture Installation Instructions
W-171
111704
Please write model number here for future reference: / Veuillez noter le numéro de mod­èle aux fins de référence ultérieure: / Por favor, incluya el número del modelo aquí para futura referencia:
12 pg_W-171_EFS 11/28/04 8:25 PM Page 1
Page 2
2
ASSEMBLY INSTRUCTIONS FOR OUTDOOR LIGHT FIXTURE
Congratulations on yourWestinghouse purchase. This fixture has been designed to give you many years of beauty and service. Please email questions and comments to: [email protected].
NOTE: Carefully unpack fixture and parts. Make sure all parts are included before discarding any packing materials (see figure 1).
WARNING ELECTRICAL SHOCK CAN RESULT IN SERIOUS INJURY.
Read and follow instructions exactly as shown. If instructions are unclear, do not proceed. Contact a qualified electrician. Read all instructions before beginning. Proper wiring is essential for safe operation of this fix­ture. When cutting or drilling into walls or ceilings, do not damage electri­cal wiring, gas lines, or water lines. If any of the fixture or wiring compo­nents are damaged, do not install fixture. Return to place of purchase.
For fixtures provided with 75° C or 90° C supply wire warning only. (These warnings are provided on the U.L. label and on the fixture carton.) Risk of fire. Most dwellings built before 1985 have supply wires rated 60° C. Consult a qualified electrician before installing.
NOTE: For fixture employing a grounded convenience outlet. This fixture employs a grounded type receptacle and is not intended for connection to a two wire ungrounded source of supply.
Applicable only to portable lamps: To reduce the risk of electrical shock, all portable lamps have a polarized plug (one blade is wider than the other). This plug will fit into a polarized outlet only one way. If plug does not fit, reverse the plug. If it still does not fit, contact a qualified electrician. Never use with an extension cord unless plug can be fully plugged into the extension cord. Do not alter the plug.
WARRANTY INFORMATION
This Westinghouse Lighting Fixture carries a limited lifetime warranty against defects in materials and workmanship. In addition, this warranty covers corrosion, tarnishing and discoloration of metal components. This warranty is in lieu of all other warranties expressed or implied.
This warranty does not cover acts of nature such as lightning damage, nor does it cover damages caused through abuse, improper installation, surges in electric currents, or acts of third parties.
This warranty does not cover broken glass. If fixture is received with broken glass, please call Westinghouse Lightning for free replacement.
This warranty does not cover costs of removing and re-installing the light fixture.
If this fixture fails for any reason covered by this warranty, simply return the fixture with a copy of the original sales receipt, freight prepaid and Westinghouse Lighting, at its option, shall repair or replace the fixture or refund the purchase price.
12 pg_W-171_EFS 11/28/04 8:25 PM Page 2
Page 3
3
FIGURE 1.
*NOT SUPPLIED
Line art shown may not exactly match the fixture enclosed. However, the installation instructions do apply to this fixture.
*OUTLET
BOX (C)
GREEN GROUNDING SCREW (F)
WIRE CONNECTORS (E)
GROUND WIRE
*OUTLET BOX
SCREWS (D)
MOUNTING SCREWS (A)
MOUNTING BAR (B)
SIDE HOLE (G)
CANOPY (I)
CAP NUTS (K)
KEY SLOTS (J)
INSULATION (H)
12 pg_W-171_EFS 11/28/04 8:25 PM Page 3
Page 4
4
CAUTION: For fixtures labeled for outdoor and wet location use, provide a water-tight seal between the fixture and the mounting surface by using silicone or similar caulking.
NOTE: Underwriters Laboratories (UL) does not require all fixtures to have ground wires. These fixtures meet all UL specifications.
1. Turn off power at circuit box to avoid possible electric shock.
2. Thread mounting screws (A) into mounting bar (B) approximately 1/4 inch (see fig. 1).
3. Secure mounting bar (B) to outlet box (C) with outlet box screws (D) (not included).
4. Identify color coding of fixture wires (see fig. 2).
5. To connect wires, take black fixture wire (group A from fig. 2) and place evenly against black outlet box wire. Do not twist wires.
6. Fit wire connector (E from fig. 1) over wires and twist until there is a firm connection. If wire connector (E) easily comes off, reattach and check again for a firm connection .
7. Repeat steps 5 and 6 with the white (group B from fig. 2) fixture wires and outlet box wires.
8. Partially thread green grounding screw (F) into side hole (G) on mounting bar (B) (see fig.1).
9. Wrap ground wire from fixture and ground wire (metal or green wire) from outlet box (C) around green grounding screw (F) on mounting bar (B).
10. Tighten green grounding screw (F). Do not over tighten.
11. Tuck wires inside outlet box (C).
MOUNTING AND WIRING INSTRUCTIONS
FIXTURE ASSEMBLY INSTRUCTIONS
1. Line up holes in insulation (H) with holes in canopy top (I) (see fig. 1).
2. Raise canopy (I) to ceiling, allowing mounting screws (A) to protrude through key slots (J) in canopy top (I), and secure with cap nuts (K).
3. Install lamp(s). Do not exceed recommended wattage.
4. Turn power back on at circuit box.
12 pg_W-171_EFS 11/28/04 8:25 PM Page 4
Page 5
LES INSTRUCTIONS D'ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE POUR UTILISATION EXTÉRIEURE
Félicitations ! Vous avez acheté un produit de Westinghouse Lighting. Cet appareil d'éclairage a été conçu pour durer de nombreuses années. Veuillez envoyer vos questions et commentaires par courriel, à l'adresse suivante : [email protected]
NNOOTTAA ::
Déballez soigneusement l'appareil d'éclairage et les pièces. Assurez-vous que toutes les
pièces y sont avant de mettre l’emballage au rebut (voir fig. 1).
5
MISE EN GARDE : L'ÉLECTROCUTION POURRAIT
CAUSER DE GRAVES BLESSURES PERSONNELLES.
Lisez ces instructions et suivez-les exactement comme illustré. En cas de doute, ne commencez pas l'installation. Consultez un électricien qualifié. Lisez toutes les instructions avant de commencer l'installation. Un câblage approprié est essentiel au bon fonctionnement de cet appareil d’éclairage. Lorsque vous faites une entaille ou que vous percez un trou dans un mur ou un plafond, n'endommagez pas les câbles électriques, les canalisations de gaz ou d'eau. Si l'un des com­posants de raccordement ou de l'appareil d'éclairage est endommagé, n'installez pas cet appareil d'éclairage. Retournez-le à l'endroit où vous l'avez acheté.
NOTA : Pour appareil d’éclairage avec sortie terre MISE EN GARDE : Cet appareil d’éclairage utilise un réceptacle muni d’un fil de terre et ne doit pas être branché à un bloc d’ alimentation à deux fils non mis à la terre.
Convient uniquement aux appareils comportant un avertissement indi­quant que l'appareil d'éclairage est doté d'un fil supportant une chaleur de 75°C ou 90°C. (Ces avertissements se trouvent sur l'étiquette U.L. et sur l'emballage de l'appareil d'éclairage.)
Risque d’incendie. La plupart des bâtiments construits avant 1985 sont dotés de fils calculés pour 60°C. Consultez un électricien qualifié avant l’installation.
GARANTIE LIMITÉE DE CINQ ANS
Cet appareil d’éclairage Westinghouse comporte une garantie limitée à vie contre tout défaut matériel et de fabrication. De plus, cette garantie porte sur les dommages survenant suite à la cor­rosion, au ternissement ou à la décoloration des pièces métalliques. La présente garantie remplace toute autre garantie expresse ou tacite.
Cette garantie ne porte pas sur les dommages survenant suite à une catastrophe naturelle, telle qu’une décharge électrique, ni sur les dommages découlant d’une utilisation anormale, d’une installation impropre, d’une surtension de courant électrique ou d’actes d’un tiers.
Cette garantie ne porte pas sur le verre brisé. Si vous avez reçu votre appareil d’éclairage avec un globe de verre brisé, veuillez appeler Westinghouse Lighting afin d’obtenir une pièce de remplace­ment sans frais.
Cette garantie ne porte pas sur les frais de démontage et de réinstallation du ventilateur. Si cet appareil d'éclairage ne fonctionne pas pour une des raisons couvertes par la présente
garantie, renvoyez tout simplement l'appareil d'éclairage et une copie de la preuve d’achat origi­nale, frais de transport prépayés, à Westinghouse Lighting qui, à sa discrétion, réparera ou rem­placera l'appareil ou vous remboursera le montant du prix d’achat.
12 pg_W-171_EFS 11/28/04 8:25 PM Page 5
Page 6
FIGURE 1.
*NON FOURNI
Il est possible que le dessin illustré ici ne soit pas la reproduction exacte de l’appareil d’éclairage contenu dans la boîte. Les instructions d’installation demeurent cependant valables.
6
*BOITE DE SORTIE
DE COURANT (C)
VIS DE MISE A LA TERRE (VERTE) (F)
CONNECTEURS DE FIL (E)
FIL DE MISE A LA TERRE
*VIS DE LA BOITE DE
SORTIE DE COURANT (D)
VIS DE FIXATION (A)
BARRE DE FIXATION (B)
TROU LATERAL (G)
CHAPEAU (I)
ECROUS CAPUCHONS (K)
RAINURES (J)
TROUS DES L’SOLANT (H)
12 pg_W-171_EFS 11/28/04 8:25 PM Page 6
Page 7
NOTA : Underwriters Laboratories (UL) n’exige pas que tous les appareils d’éclairage comportent des fils de mise à la terre. Ces appareils satisfont cependant à toutes les spécifications UL.
1. Mettez l’interrupteur de la boîte de fusibles à « OFF » afin d’éviter le risque d’électrocution.
2. Vissez les vis de fixation (A) dans la barre de fixation (B) d’environ 6 mm (1/4 de po) (voir fig. 1).
3. Attachez la barre de fixation (B) à la boîte de sortie de courant (C) à l'aide des vis de la boîte de sortie de courant (D) (non fournies).
4. Identifiez la couleur des fils de votre appareil d'éclairage (voir fig. 2).
5. Afin de brancher les fils, prenez le fil noir de l'appareil d'éclairage (groupe A, fig. 2) et placez-le de façon égale sur le fil noir provenant de la boîte de sortie de courant. Ne tournez pas les fils ensemble.
6. Insérez les fils dans le connecteur (E) (fig. 1) et tournez-le jusqu'à ce que vous sentiez une résistance. Si le connecteur (E) se dégage facilement, attachez le connecteur à nouveau et vérifiez encore une fois si la connexion est solide.
7. Répétez les étapes 5 et 6 avec le fil blanc (groupe B, fig. 2) de l'appareil d'éclairage et les fils de la boîte de sortie de courant.
8. Vissez en partie la vis verte de mise à la terre (F) dans le trou latéral (G) se trouvant sur la barre de fixation (B) (voir fig. 2).
9. Enroulez le fil de mise à la terre de l'appareil d'éclairage et le fil de mise à la terre de la boîte de sortie de courant (C) (métal nu ou fil vert isolé) autour de la vis verte de mise à la terre (F) se trouvant sur la barre de fixation (B).
10. Serrez la vis verte de mise à la terre (F). Ne serrez pas outre mesure.
11. Enfouissez les fils dans la boîte de sortie de courant (C).
INSTRUCTIONS DE MONTAGE ET DE RACCORDEMENT
7
INSTRUCTIONS D’ASSEMBLAGE DE L'APPAREIL D'ÉCLAIRAGE
1. Alignez les trous de l’isolant (H) avec les trous sur le dessus du chapeau (I) (voir fig. 1).
2. Soulevez le chapeau (I) au plafond, en laissant les vis de montage (A) saillir par les rainures (J) sur le dessus du chapeau (I), et fixez à l’aide des écrous capuchons (K).
3. Installez la (les) ampoule(s). Ne dépassez pas le wattage recommandé.
4. Remettez l’interrupteur de la boîte de fusibles à « ON ».
12 pg_W-171_EFS 11/28/04 8:25 PM Page 7
Page 8
8
INSTRUCCIONES DE MONTAJE PARA EL ARTEFACTO DE ILUMINACIÓN PARA EXTERIORES
Le felicitamos por comprar este producto de Westinghouse Lighting. Este producto ha sido diseñado para brindarle muchos años de belleza y servicio. Si tiene preguntas o comentarios, por favor envíe un mensaje electrónico a: [email protected]
NNOOTTAA::
Extraiga cuidadosamente el artefacto y las piezas. Verifique que contenga todas las
partes requeridas (consulte la figura 1) antes de descartar los materiales de empaque.
ADVERTENCIA: UNA DESCARGA ELÉCTRICA PODRÍA CAUSAR LESIONES.
Lea y siga las instrucciones exactamente como se indica. Si las instrucciones no son claras, no proceda con la instalación. Consulte a un electricista certificado. Lea todas las instrucciones antes de comenzar. Para que este artefacto funcione sin riesgos, es esencial realizar correctamente el cableado. Al cortar o perforar una pared o el cielo raso, no dañe el cableado eléctrico, las instalaciones de gas o de agua. Si alguno de los componentes del artefacto o cableado está dañado, no instale el artefacto. Devuélvalo al lugar donde lo compró.
NOTA: Para artefactos con tomacorriente de tierra de conveniencia. ADVERTENCIA: “Este artefacto emplea un tomacorriente de tierra y no se debe conectar a un tomacorriente de dos cables que no tiene puesta a tierra.”
Sólo para artefactos provistos con advertencias sobre cables de alimentación para 75º C o 90º C (estas advertencias aparecen en la etiqueta U.L. y en el cartón de embalaje).
Peligro de incendio. La mayoría de las casas construidas antes de 1985 tienen cables de alimentación clasificados para 60° C. Antes de la instalación, consulte a un electricista certificado.
GARANTÍA LIMITADA DE CINCO AÑOS
Este producto de Westinghouse Lighting tiene una garantía limitada de por vida contra mate­riales y mano de obra defectuosos. La presente garantía cubre además daños por corrosión, pérdida de brillo y decoloración de los componentes metálicos. Esta garantía reemplaza toda otra garantía expresa o implícita.
Esta garantía no cubre desperfectos originados como resultado de actos de la naturaleza, tales como daños producidos por un rayo, así como tampoco cubre los desperfectos ocasiona­dos por uso indebido, instalación inadecuada, cambios de tensión, o intervención de terceros.
Esta garantía no cubre la rotura de piezas de vidrio. Si recibe el artefacto con alguna pieza de vidrio rota, comuníquese con Westinghouse Lighting para que le envíen una pieza de repuesto gratis.
Esta garantía no cubre los gastos de desmontaje y reinstalación del artefacto. Si este artefacto sufre un desperfecto causado por cualquiera de las razones cubiertas por
esta garantía, simplemente envíe el artefacto con una copia del comprobante original de compra, franqueo prepago, y Westinghouse Lighting, a su criterio, reparará o reemplazará el artefacto o le reintegrará el precio de compra.
12 pg_W-171_EFS 11/28/04 8:25 PM Page 8
Page 9
9

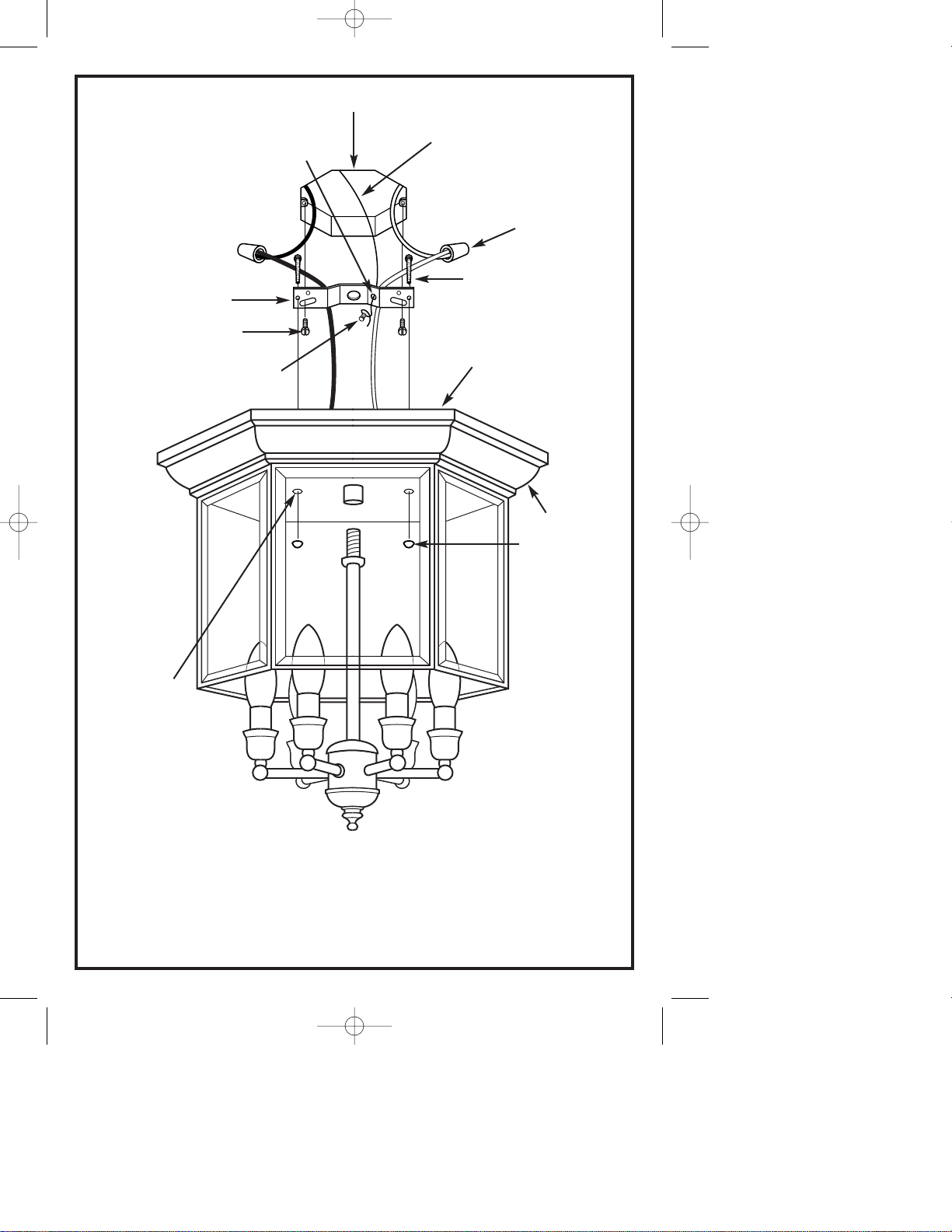

FIGURA 1.
*NO INCLUIDO
Los dibujos pueden no coincidir exactamente con el artefacto incluido. Sin embargo, las instrucciones de instalación se aplican a este artefacto.
*CAJA DE
EMBUTIR (C)
TORNILLO VERDE DE TIERRA (F)
CONECTORES DE ROSCA (E)
CABLE DE TIERRA
*TORNILLOS CAJA
DE EMBUTIR (D)
TORNILLOS DE MONTAJE (A)
BARRA DE MONTAJE (B)
ORIFICIO LATERAL (G)
DOSEL (I)
TUERCAS TAPA (K)
RANURAS (J)
ORIFICIOS DEL AISLAMIENTO (H)
12 pg_W-171_EFS 11/28/04 8:25 PM Page 9
Page 10
1. Alinee los orificios del aislamiento (H) con los orificios de la parte superior del dosel (I) (vea la fig. 1).
2. Suba el dosel (I) hacia el cielo raso dejando que los tornillos de montaje (A) sobresalgan a través de las ranuras (J) en parte superior del dosel (I) y asegúrelo con las tuercas tapa (K).
3. Instale la(s) lámpara(s). No exceda el vataje recomendado.
4. Conecte nuevamente el suministro eléctrico en la caja de fusibles.
10
INSTRUCCIONES DE MONTAJE Y CABLEADO
NOTA: Underwriters Laboratories (U.L.) no requiere que todos los artefactos tengan cables de tier­ra. Estos artefactos cumplen con todas las especificaciones U.L.
1. Desconecte el suministro eléctrico en la caja de fusibles para evitar la posibilidad de descarga eléctrica.
2. Enrosque los tornillos de montaje (A) en la barra de montaje (B) aproximadamente 6 mm (1/4 pulg.) (vea la fig. 1).
3. Fije la barra de montaje (B) a la caja de embutir (C) con los tornillos correspondientes (D) (no incluidos).
4. Identifique el color de los cables de su artefacto (vea la fig. 2).
5. Para conectar los cables, tome el cable negro del artefacto (grupo A de la fig. 2) y colóquelo uniformemente contra el cable negro de la caja de embutir. No retuerza los cables.
6. Coloque un conector de rosca (E de la fig. 1) sobre los cables y enrósquelo hasta que lo sienta firme. Si el conector para cables (E) se desprende fácilmente, vuelva a ajustar el conector y compruebe una vez más que la conexión esté firme.
7. Repita los pasos 5 y 6 para conectar los cables blancos del artefacto (grupo B de la fig. 2) y los cables de la caja de embutir.
8. Enrosque parcialmente el tornillo verde de tierra (F) en el orificio lateral (G) de la barra de montaje (B) (vea la fig. 1).
9. Enrolle el cable de tierra del artefacto y el cable de tierra de la caja de embutir (de metal o con forro verde) (C) en el tornillo verde de tierra (F) que está en la barra de montaje (B).
10. Ajuste el tornillo verde de tierra (F). No apriete demasiado.
11. Introduzca los cables dentro de la caja de embutir (C).
INSTRUCCIONES DE MONTAJE DEL ARTEFACTO
12 pg_W-171_EFS 11/28/04 8:25 PM Page 10
Page 11
11
WARNING Turn off electricity to the
mounting site before beginning installation.
Mounting instructions must be followed exactly as shown for the fixture to be safely supported.

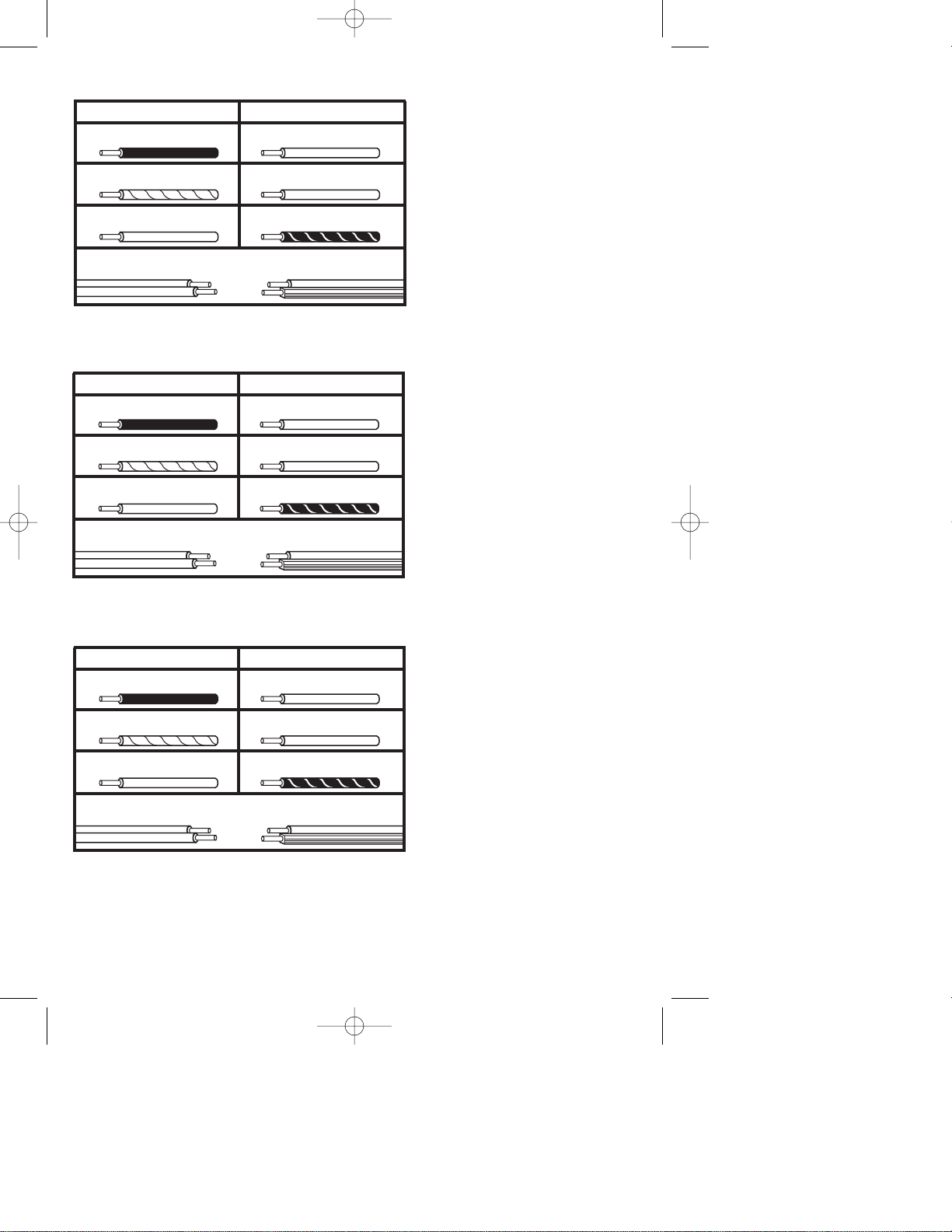

GROUP A: GROUP B:
CONNECT TO BLACK HOUSE WIRE
BLACK
WHITE OR GREY WITH TRACER
BROWN, GOLD OR BLACK WITHOUT TRACER
BROWN, GOLD OR BLACK WITH TRACER
WHITE
WHITE OR GREY WITHOUT TRACER
CONNECT TO WHITE HOUSE WIRE
NOTE: When parallel wire (SPT I & SPT II) is used; the neutral wire is square shaped and ridged, and the hot wire will be round in shape and smooth. (See below.)
FIGURE 2.
GROUPE A: GROUPE B:
À BRANCHER AU FIL NOIR DE LA R
ÉSIDENCE
NOIR
BLANC OU GRIS AVEC TRACEUR
BRUN, DOR
É OU NOIR SANS TRACEUR BRUN, DORÉ OU NOIR AVEC TRACEUR
BLANC
BLANC OU GRIS SANS TRACEUR
À BRANCHER AU FIL BLANC DE LA R
ÉSIDENCE
NOTA: Dans le cas des fils parallèles (SPT I et SPT II), le fil neutre est carrè et Côtelè et le fil chargè est rond et lisse. (Voir ci-dessus)
MISE EN GARDE Coupez le courant au site
de montage avant de commencer l’installation.
Assurez-vous de suivre les instructions de montage exactement comme illustré afin que l’appareil d’éclairage soit installé de façon sécuritaire.
FIGURE 2.
GRUPO A: GRUPO B:
CONÉCTELO AL CABLE NEGRO DE LA CASA
NEGRO
BLANCO O GRIS CON MARCAS
MARR
ÓN, DORADO O NEGRO SIN MARCAS MARRÓN, DORADO O NEGRO CON MARCAS
BLANCO
BLANCO O GRIS SIN MARCAS
CON
ÉCTELO AL CABLE
BLANCO DE LA CASA
NOTA: Cuando se usa cable en paralelo (SPT 1 y SPT 2), el cable neutro es cuadrado y acanalado, y el cable vivo es redondo y liso. (Ver abajo.)
ADVERTENCIA: Desconecte el suministro
eléctrico al sitio de mon­taje antes de comenzar la instalación.
Se deben seguir las instrucciones de montaje exactamente como se indican para que el aparato tenga un soporte seguro.
FIGURA 2.
12 pg_W-171_EFS 11/28/04 8:25 PM Page 11
Page 12
12
ORDERING PARTS
Keep this manual for future reference, and in case replacement parts are needed. Available parts can be ordered from place of purchase. Use exact wording from diagrams when ordering parts.
COMMANDE DE PIÈCES
Gardez ce manuel aux fins de référence ultérieure et au cas où vous auriez à commander des pièces de remplacement. Les pièces disponibles peuvent être commandées à l'endroit où vous avez acheté votre appareil d'éclairage. Si vous commandez des pièces, utilisez les termes figurant sur les diagrammes.
CÓMO SOLICITAR PARTES DE REPUESTO
Conserve este manual para futura referencia y para pedir partes de repuesto. Puede pedir todas las partes de repuesto en el lugar donde compró el artefacto. Al solicitar partes, use exactamente los mis­mos términos que aparecen en la ilustración.
CLEANING AND CARE
To clean, wipe the fixture with a soft cloth. Clean glass with mild soap. Spray from chemical cleaners can discolor the finish of the fixture. Do not use scouring pads, powders, steel wood or abrasive paper to clean this fixture.
NETTOYAGE ET ENTRETIEN
Pour nettoyer, essuyez l’appareil avec un chiffon doux. Nettoyez le verre à l’aide d’un savon doux. Les nettoyants chimiques risquent de décolorer le fini de l'appareil d'éclairage. N'utilisez pas de tampons ou de poudre à récurer, de laine d'acier ou de papier abrasif pour nettoyer cet appareil d'éclairage.
LIMPIEZA Y CUIDADO
Limpie el artefacto con un paño suave. Limpie las piezas de vidrio con jabón suave. El rocío de pro­ductos químicos de limpieza puede decolorar el acabado del artefacto. No use almohadillas o polvos para fregar, lana de acero o papel abrasivo para limpiar este artefacto.
12 pg_W-171_EFS 11/28/04 8:25 PM Page 12
Westinghouse Lighting Corporation Philadelphia, PA 19154-1099, U.S.A. Westinghouse Lighting Corporation, a Westinghouse Electric Corporation licensee www.westinghouselighting.com
“Westinghouse” and “You can be sure...if it’s
Westinghouse” are registered trademarks of Westinghouse Electric Corporation
© 2004 WESTINGHOUSE LIGHTING CORPORATION
