Page 1

Centrală murală cu gaz, de înalt randament

Magas hozamú fali gázkazán

Высокопроизводительный настенный газовый котел

PULSAR

Manual de instrucţiuni destinat utilizatorului şi instalatorului

Felhasználói és szerelői kézikönyv

Руководство по эксплуатации и монтажу

CERTIFICAZIONE DEI SISTEMI

QUALITA' DELLE AZIENDE

UNI EN ISO 9001

WESTEN, una dintre cele mai mari companii din Europa în domeniul producţiei de echipamente termice şi sanitare de uz casnic (centrale termice murale cu gaz, centrale termice de sol şi boilere electrice) a obţinut certificarea CSQ în conformitate cu nor mele UNI EN ISO 9001. Acest document certifică faptul că Sistemul de Calitate utilizat de WESTEN din Bassano del Grappa, unde a fost fabricată această centrală, corespunde celei mai severe dintre norme - UNI EN ISO 9001 - cu privire la toate fazele de organizare şi la protagoniştii săi în procesul de producţie/distribuţie.

WESTEN, a háztartási hőfejlesztő és szaniter berendezések (fali gázkazánok, álló kazánok és villany vízmelegítők) vezető európai gyártói közé tartozik, megszerezte az UNI EN ISO 9001 szabvány szerinti CSQ minősítést. Ez a minősítés igazolja, hogy a Bassano del Grappában található WESTEN, amely a jelen kazánt is gyártotta, olyan minőségbiztosítási rendszerrel rendelkezik, amely a legszigorúbb előírásoknak - UNI EN ISO 9001 - is megfelel és a gyár tás/disztribúció összes fázisát és szereplőjét felöleli.

WESTEN, одна из ведущих компаний Европы в области производства бытовой теплотехники (настенные газовые котлы, напольные котлы и электрические водонагреватели), получила сертификат CSQ по стандарту UNI EN ISO 9001. Этот сертификат подтверждает, что система управления качеством, используемая на предприятии компании WESTEN в г.Бассано-дель-Граппа, на котором изготовлен данный котел, удовлетворяет самым жестким требованиям - предусмотренным стандартом UNI EN ISO 9001 - предъявляемым ко всем этапам производства и сбыта.

Page 2

Stimate Client, Compania noastră consideră că noua centrală termică achiziţionată va răspunde tuturor exigenţelor dumneavoastră. Achiziţionarea unui produs

WESTEN garantează îndeplinirea tuturor aşteptărilor dumneavoastră: o bună funcţionare

şi o utilizare simplă şi raţională. Vă recomandăm să nu lăsaţi deoparte aceste instrucţiuni înainte de a le fi citit în prealabil: acestea conţin informaţii utile pentru o exploatare corectă şi eficientă a centralei dumneavoastră.

Fragmentele de ambalaj (pungi din plastic, polistiren etc.) nu trebuie să fie lăsate la îndemâna copiilor, întrucât constituie potenţiale surse de pericol.

WESTEN declară că aceste modele de centrale poartă marca CE , în conformitate cu cerinţele esenţiale

ale următoarelor Directive:

- Directiva privitoare la gaz 90/396/CEE

- Directiva privitoare la Randament 92/42/CEE

- Directiva privitoare la Compatibilitatea Electromagnetică 89/336/CEE

- Directiva privitoare la joasă tensiune 73/23/CEE

CUPRINS

INSTRUCŢIUNI DESTINATE UTILIZATORULUI

1. Avertismente anterioare instalării 3

2. Avertismente anterioare punerii în funcţiune 3

3. Punerea în funcţiune a centralei termice 4

4. Reglarea temperaturii apei menajere 4

5. Reglarea temperaturii încăperii 5

6. Umplerea instalaţiei 5

7. Oprirea centralei termice 5

8. Înlocuirea gazului 5

9. Oprirea de durată a instalaţiei. Protecţie împotriva îngheţului (circuitul de încălzire) 6

10. Indicatoare - Intrarea în funcţiune a dispozitivelor de siguranţă 6

11. Instrucţiuni de întreţinere curentă 6

INSTRUCŢIUNI DESTINATE INSTALATORULUI

12. Avertismente generale 7

13. Avertismente anterioare instalării 7

14. Instalarea centralei 8

15. Dimensiuni centrală termică 8

16. Instalarea conductelor de evacuare-admisie 9

17. Racordul la reţeaua electrică 13

18. Conectarea termostatului ambiental 14

19. Conectarea dispozitivului de programare 14

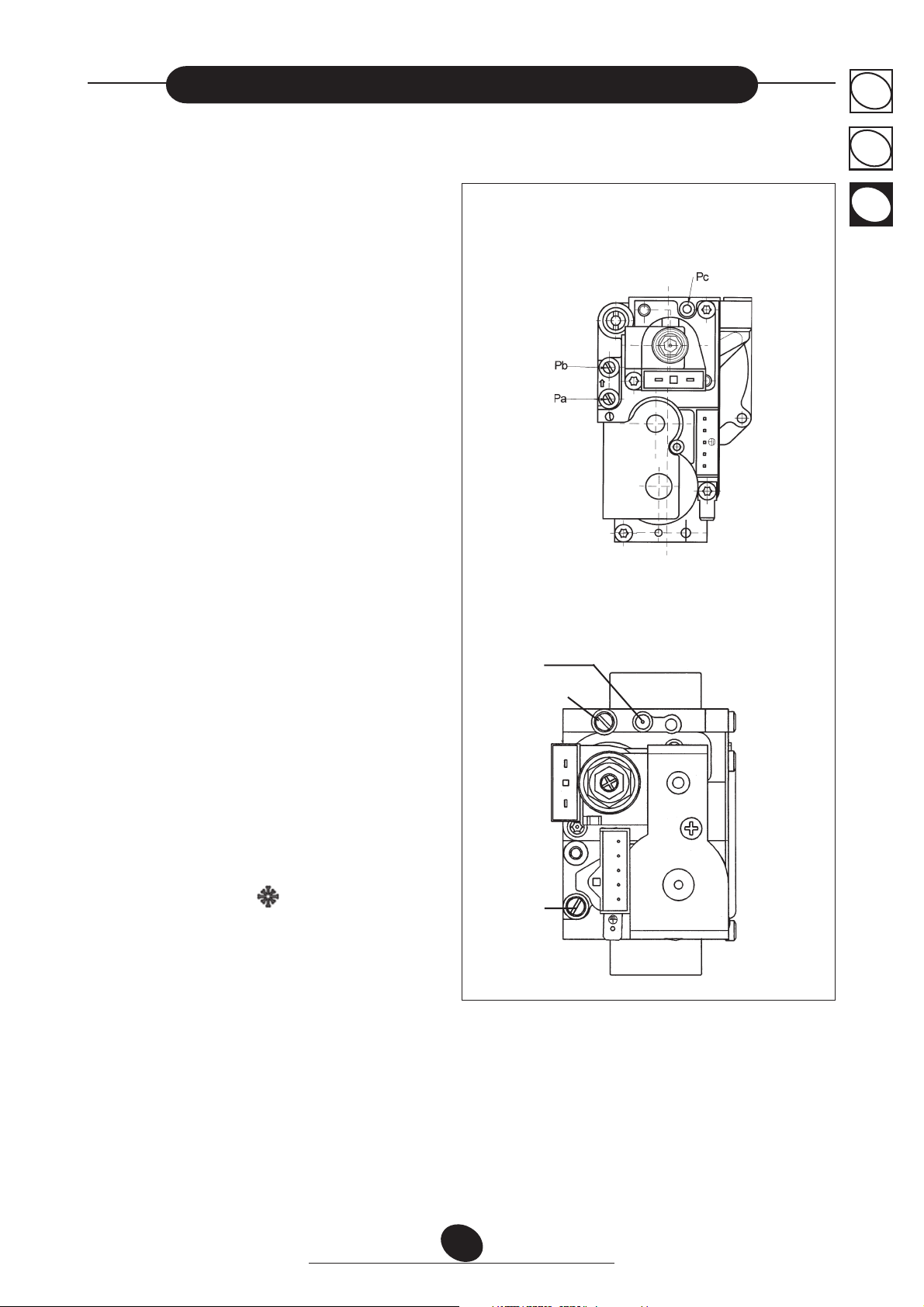

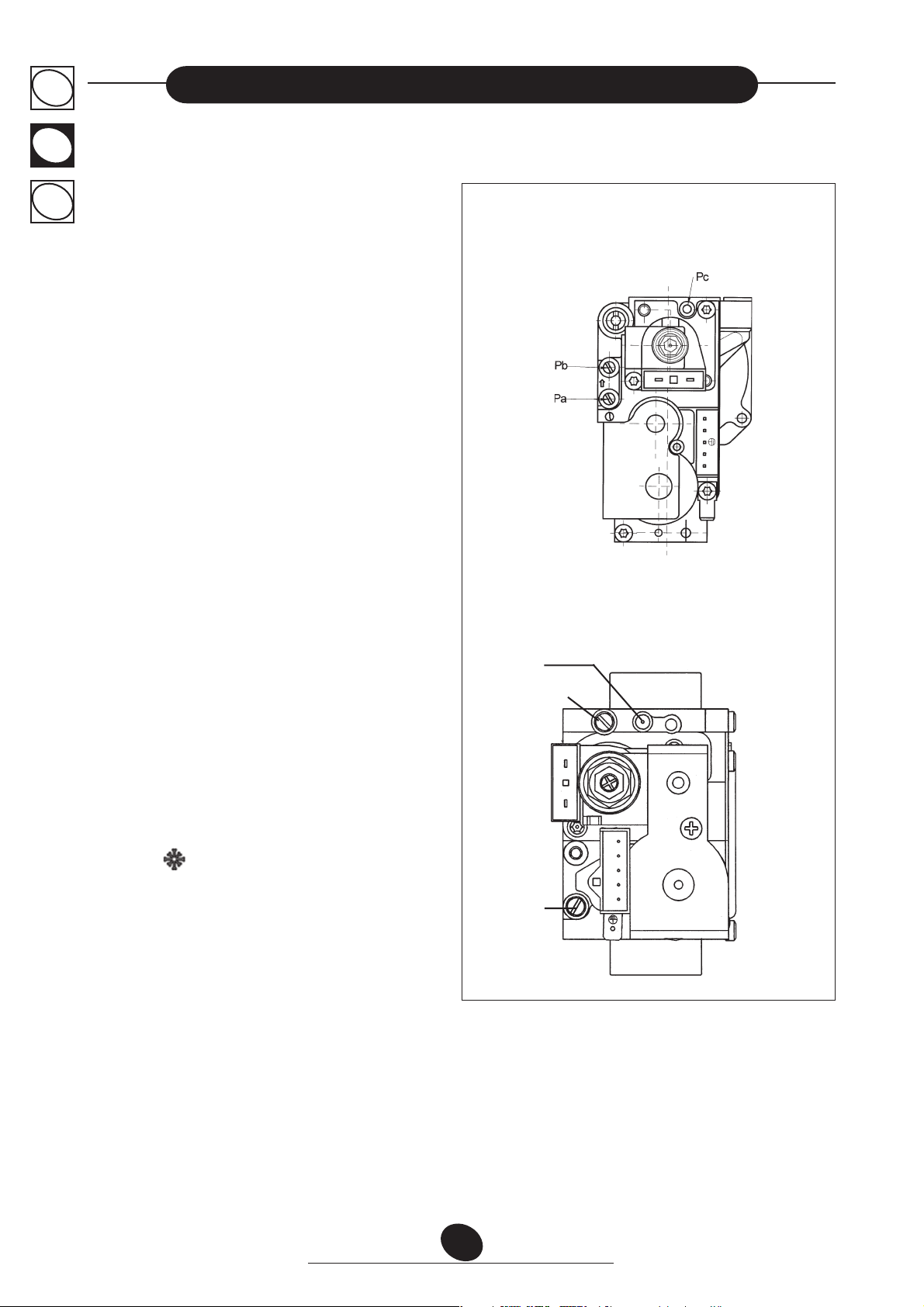

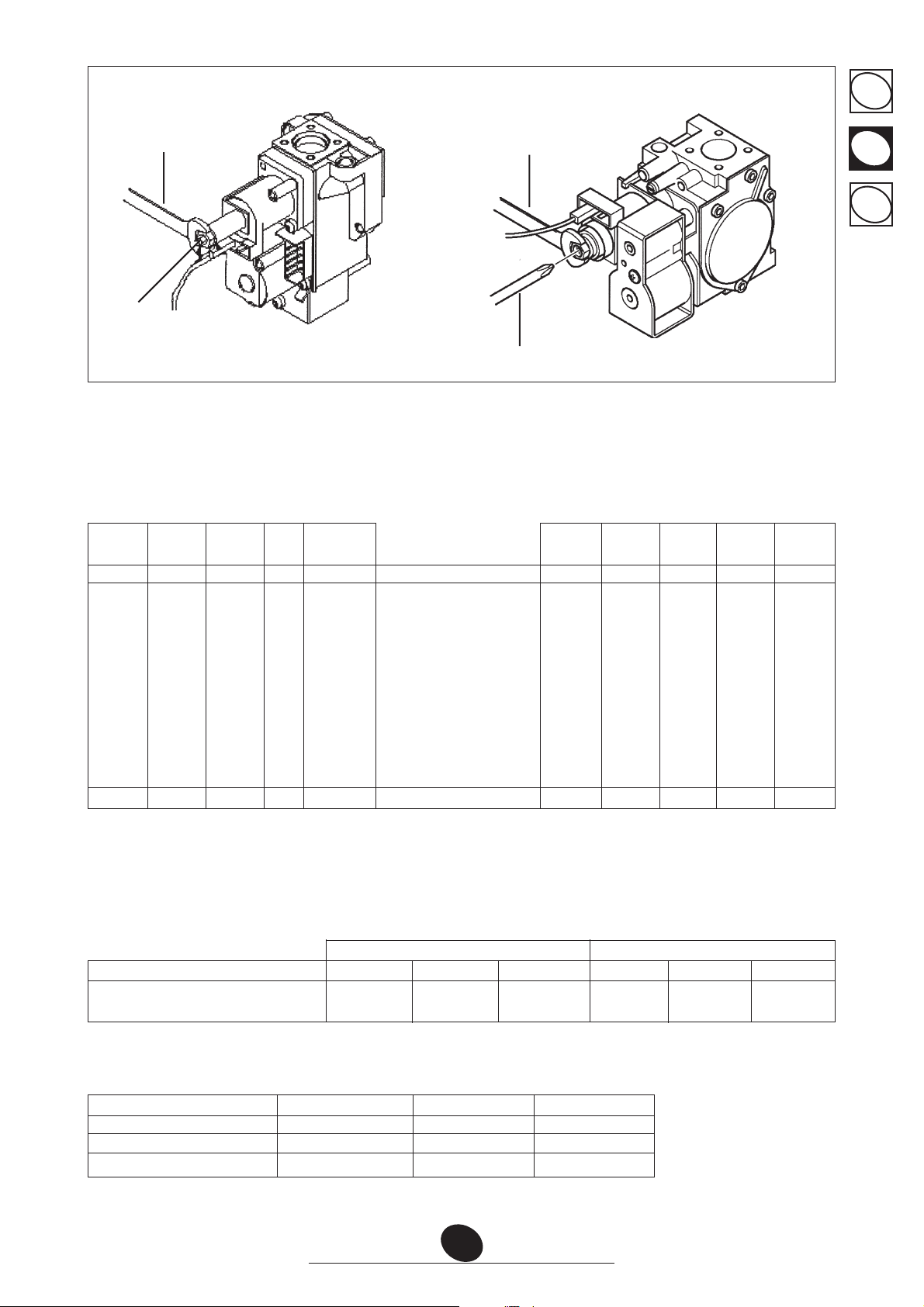

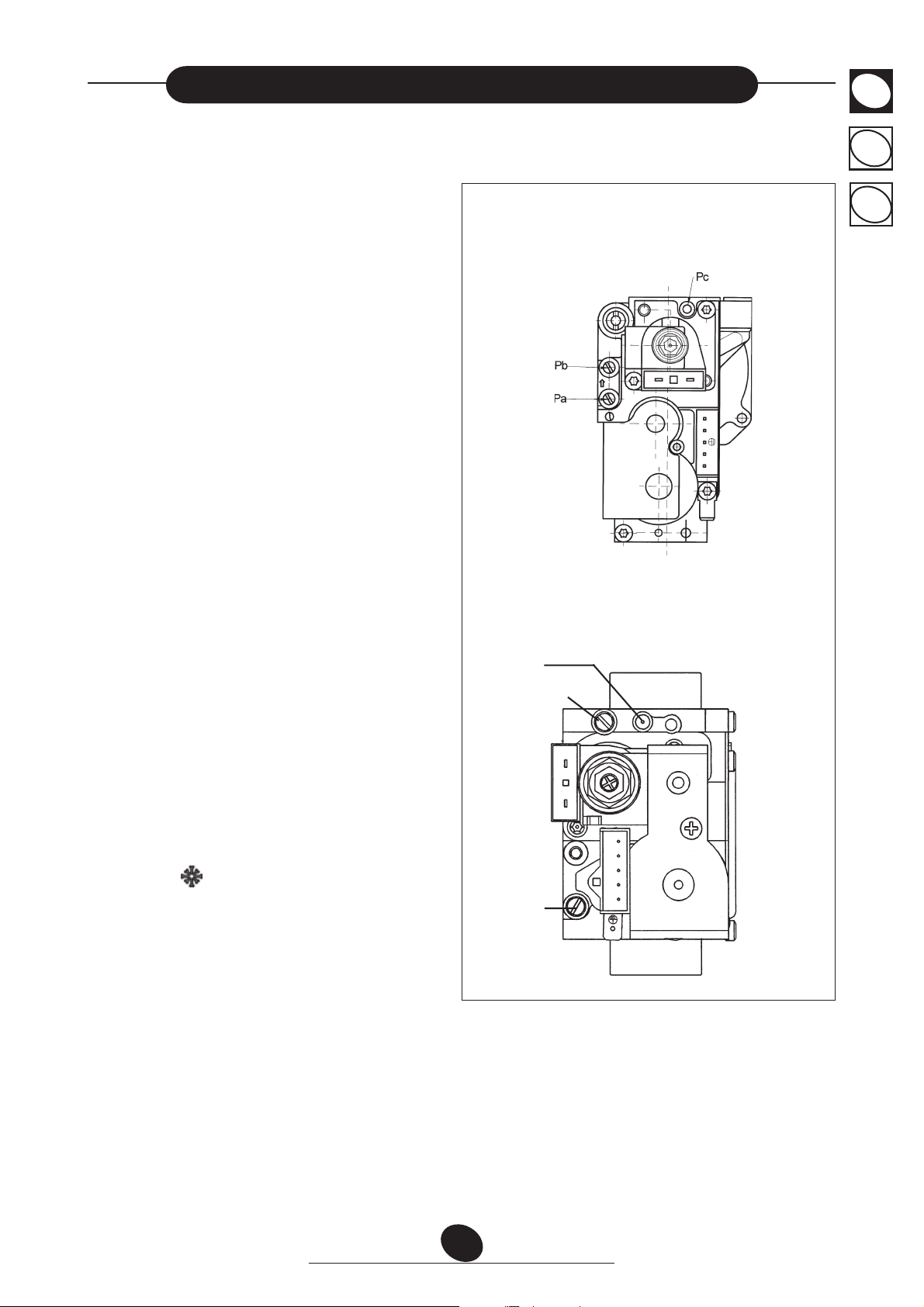

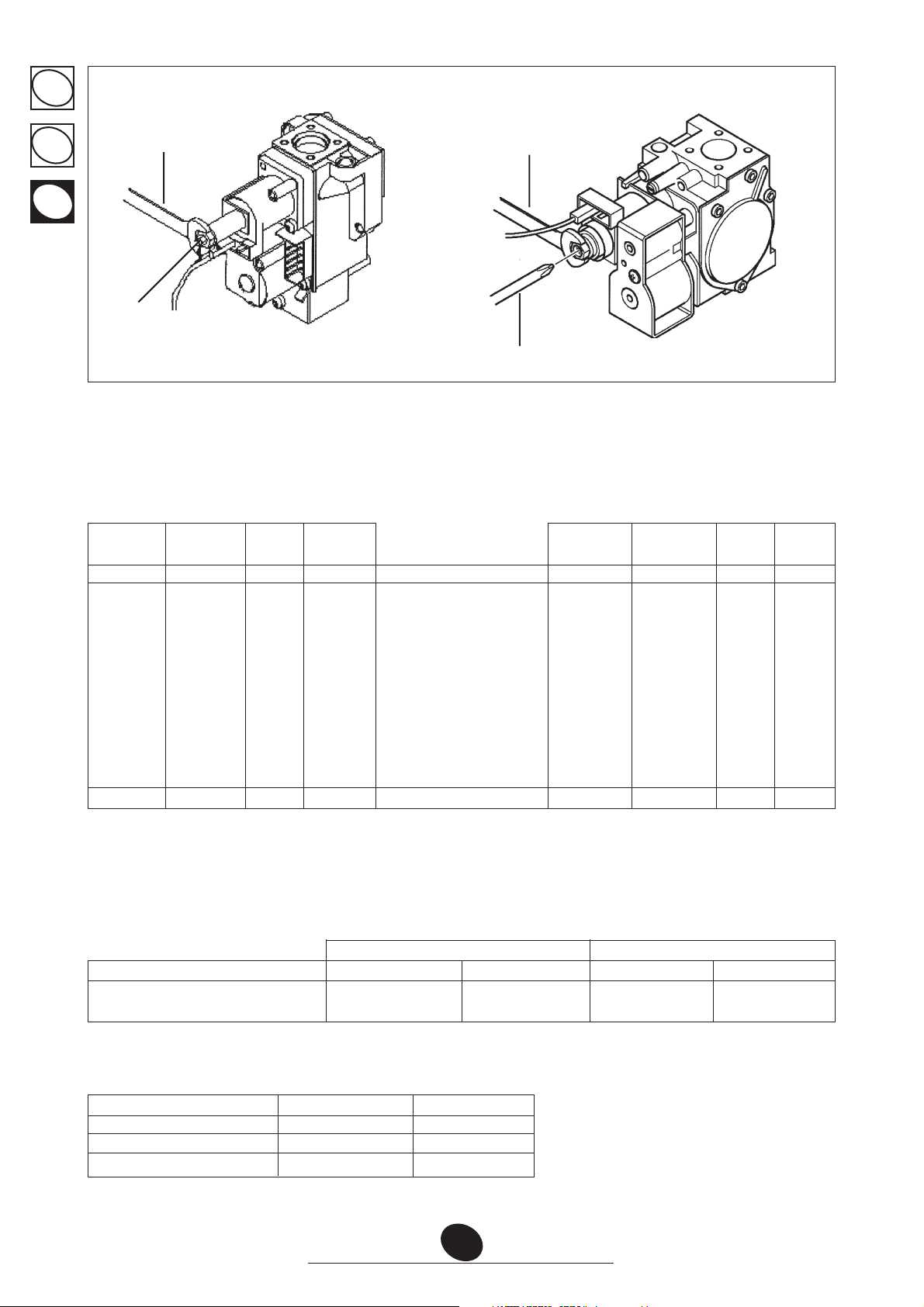

20. Modalităţi de înlocuire a gazului 15

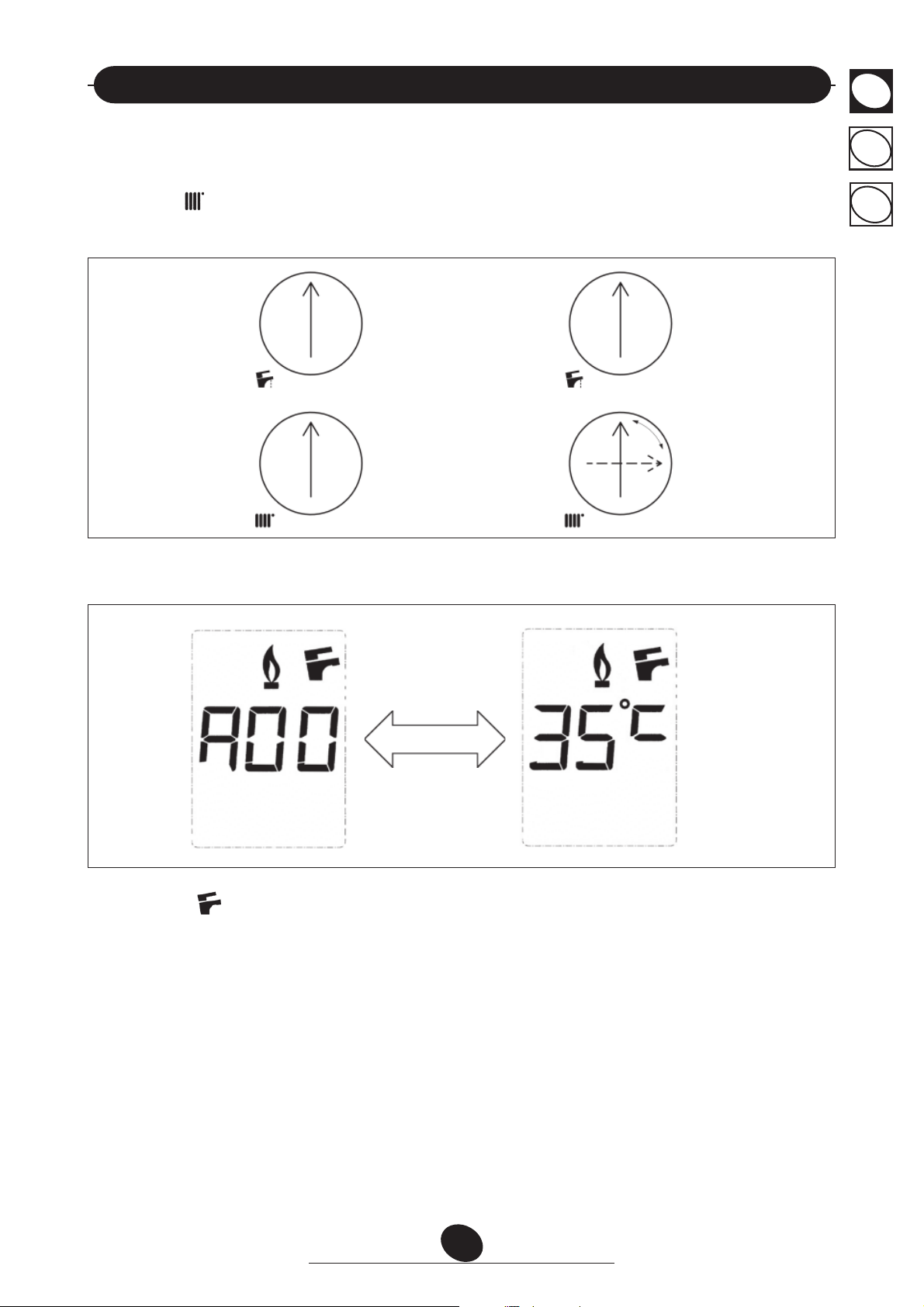

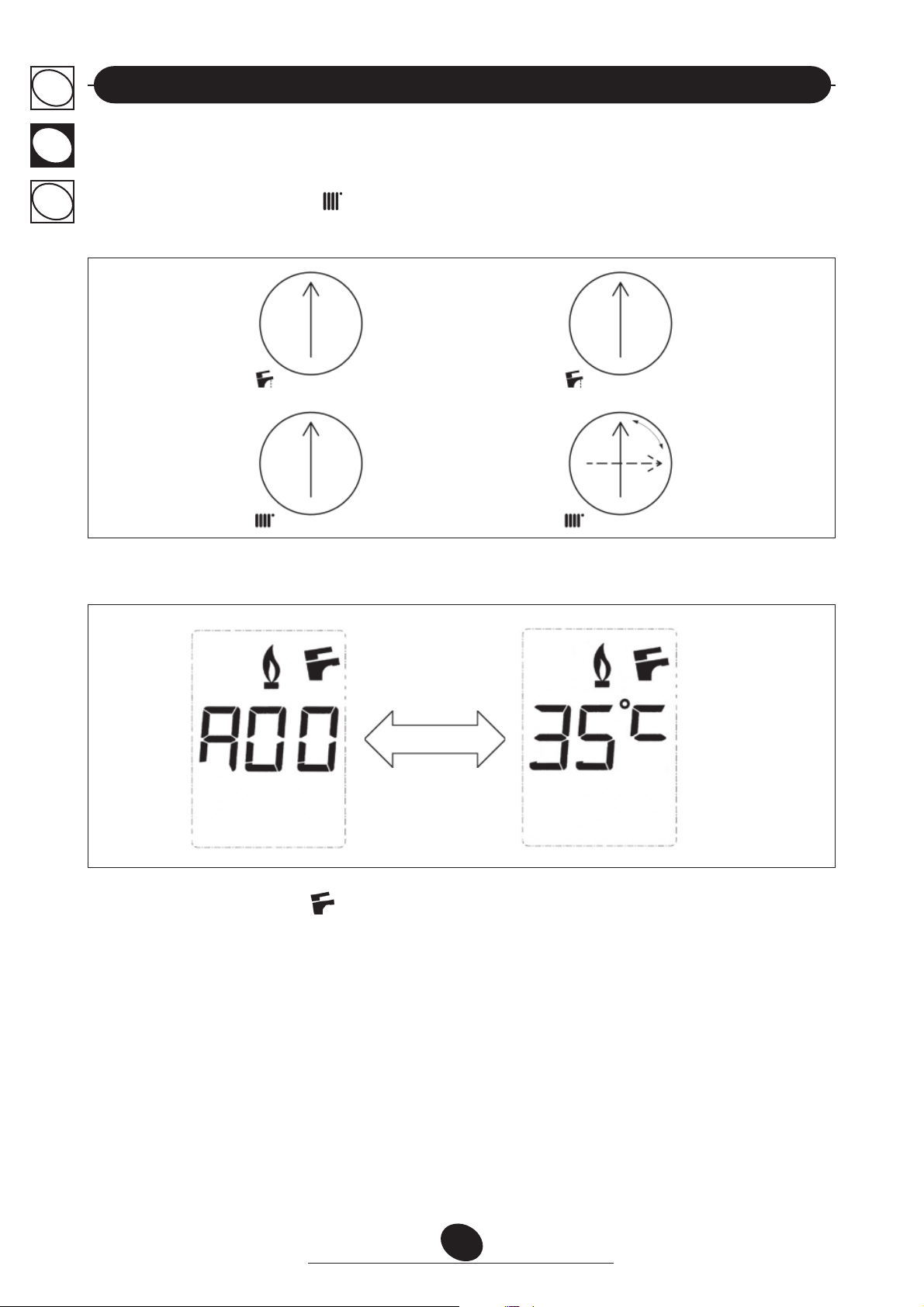

21. Vizualizarea parametrilor cartelei electronice pe afişajul centralei (funcţie “info”) 17

22. Dispozitive de reglare şi siguranţă 18

23. Reglări ce trebuie efectuate la cartela electronică 19

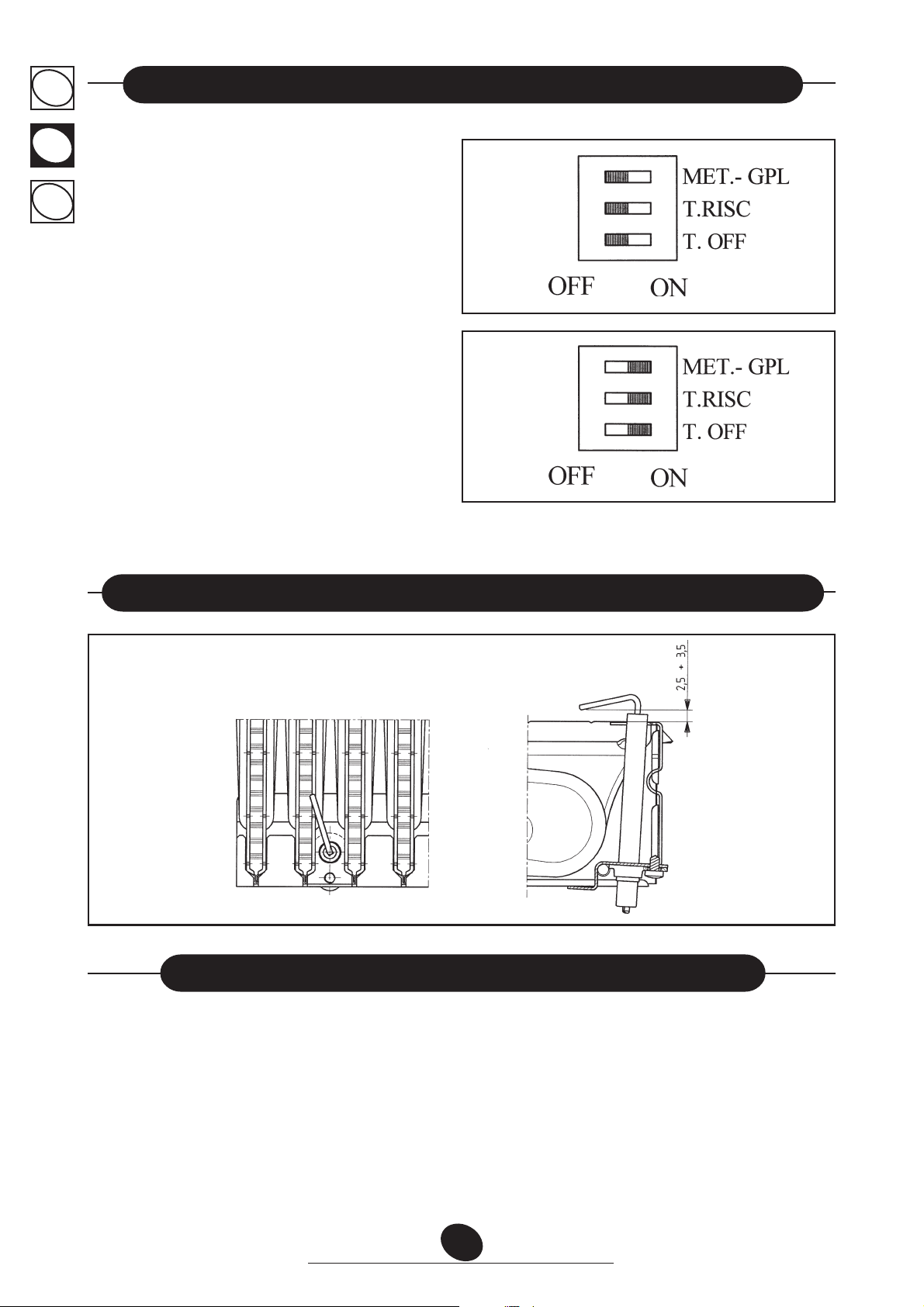

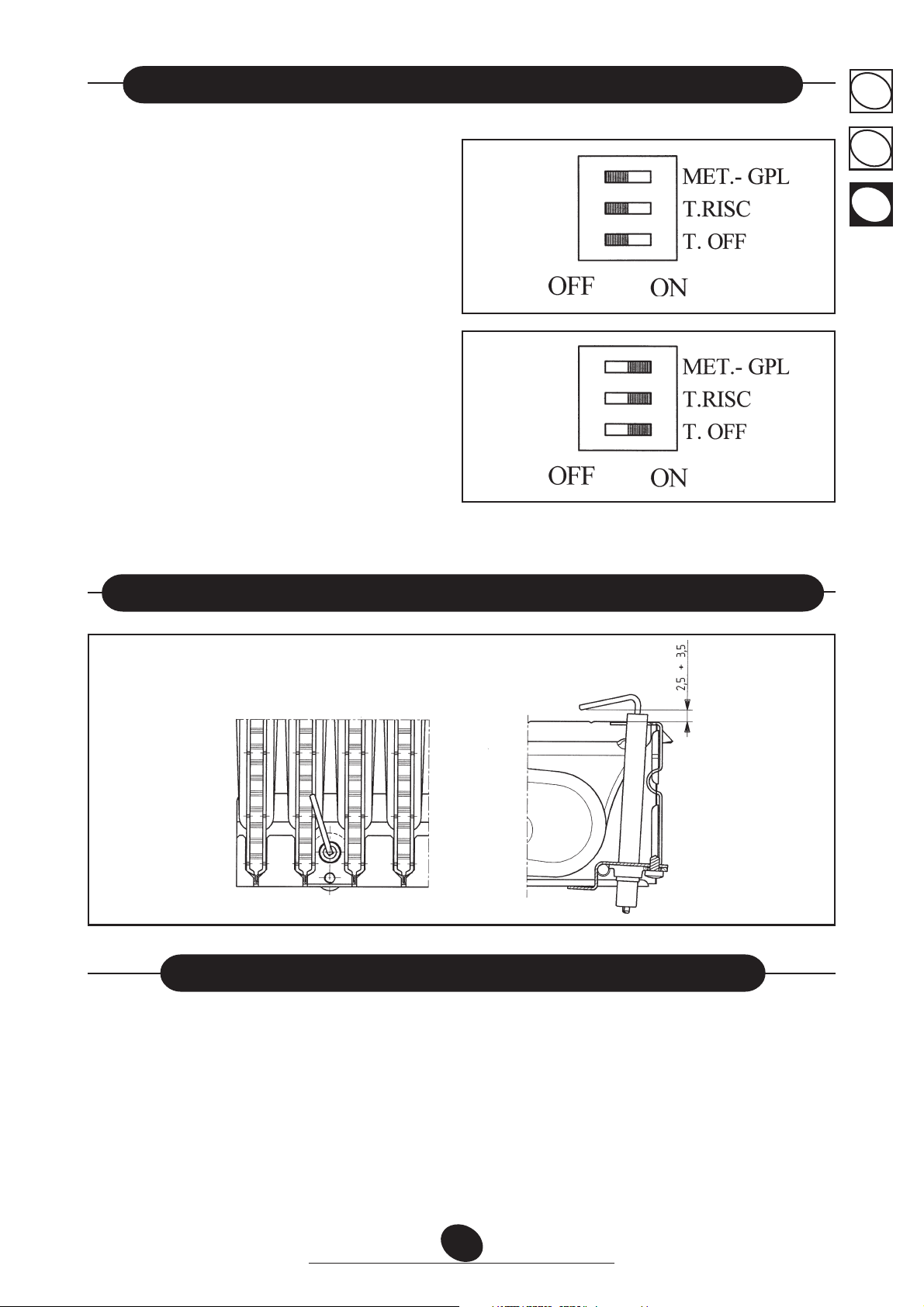

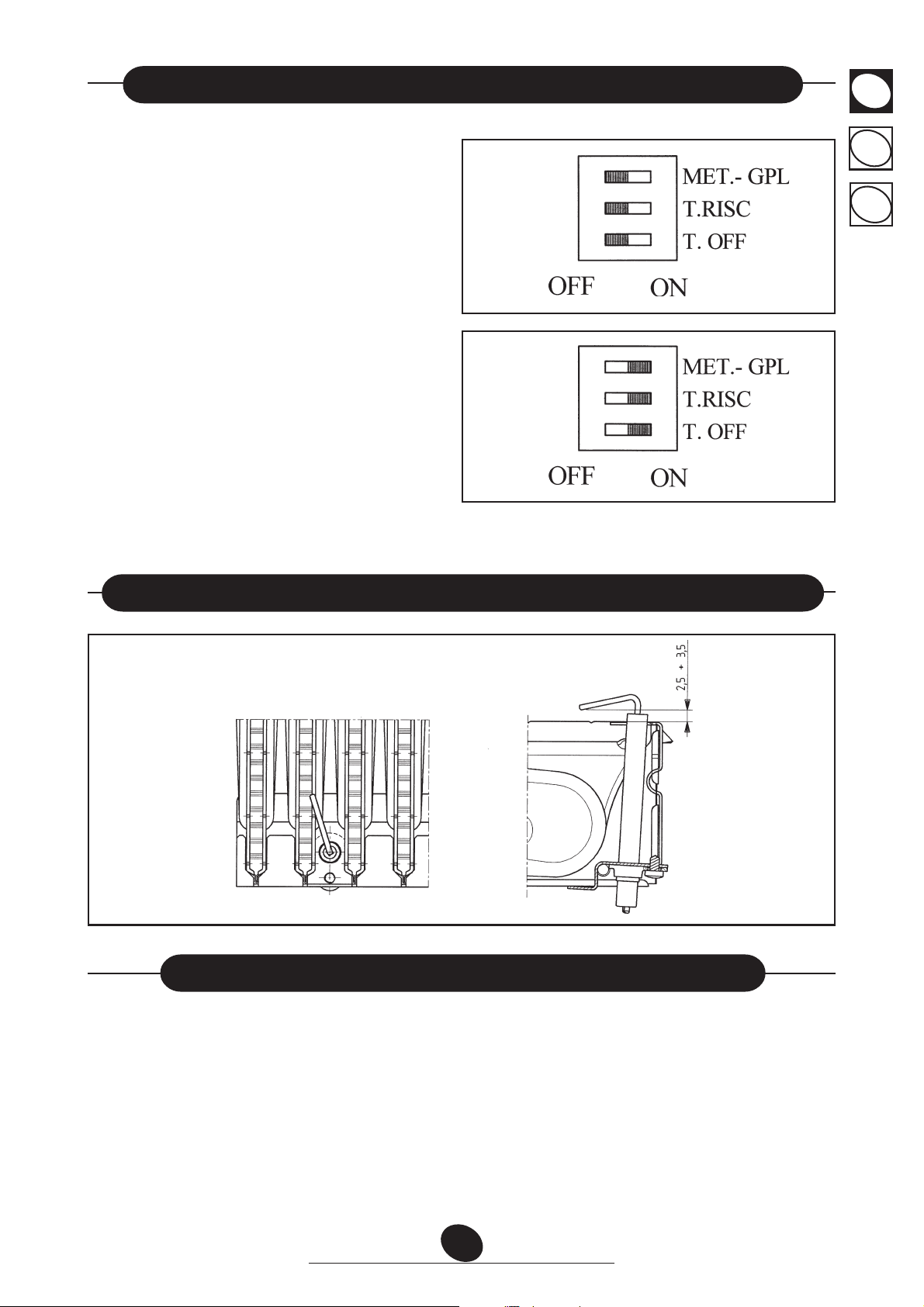

24. Poziţionarea electrodului de aprindere şi detectare a flăcării 19

25. Controlul parametrilor de combustie 19

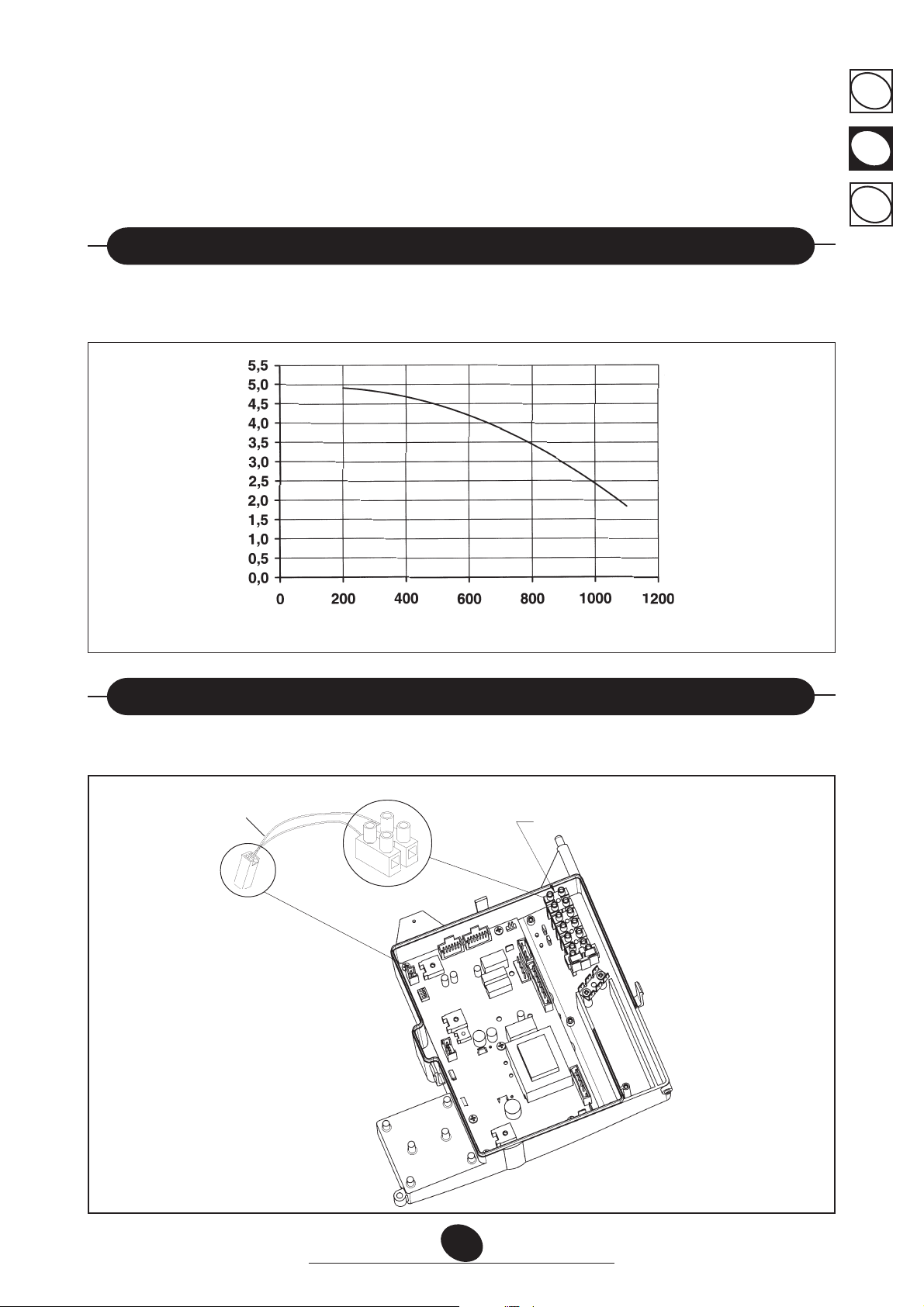

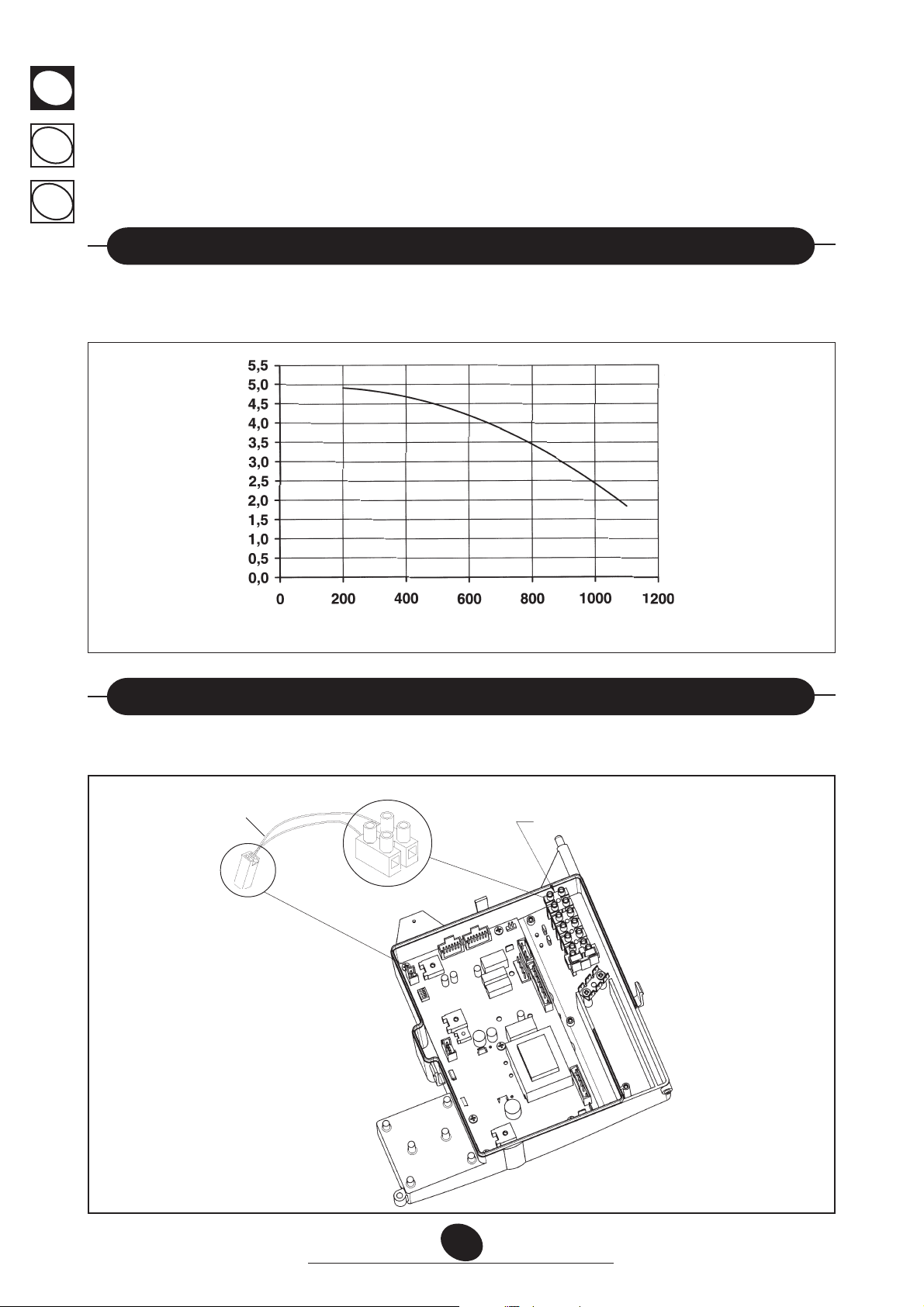

26. Caracteristici debit / diferenţă de nivel la placă 20

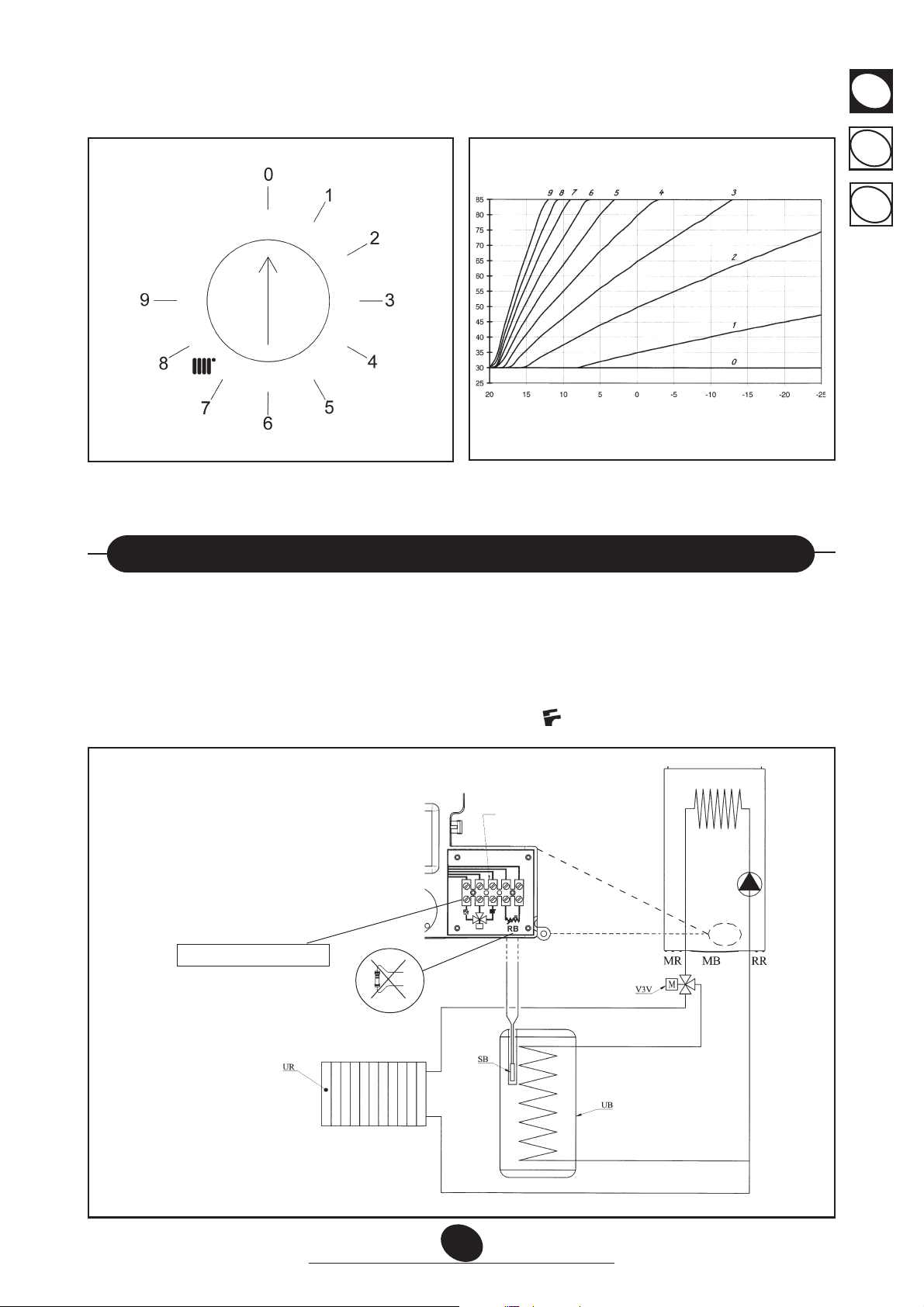

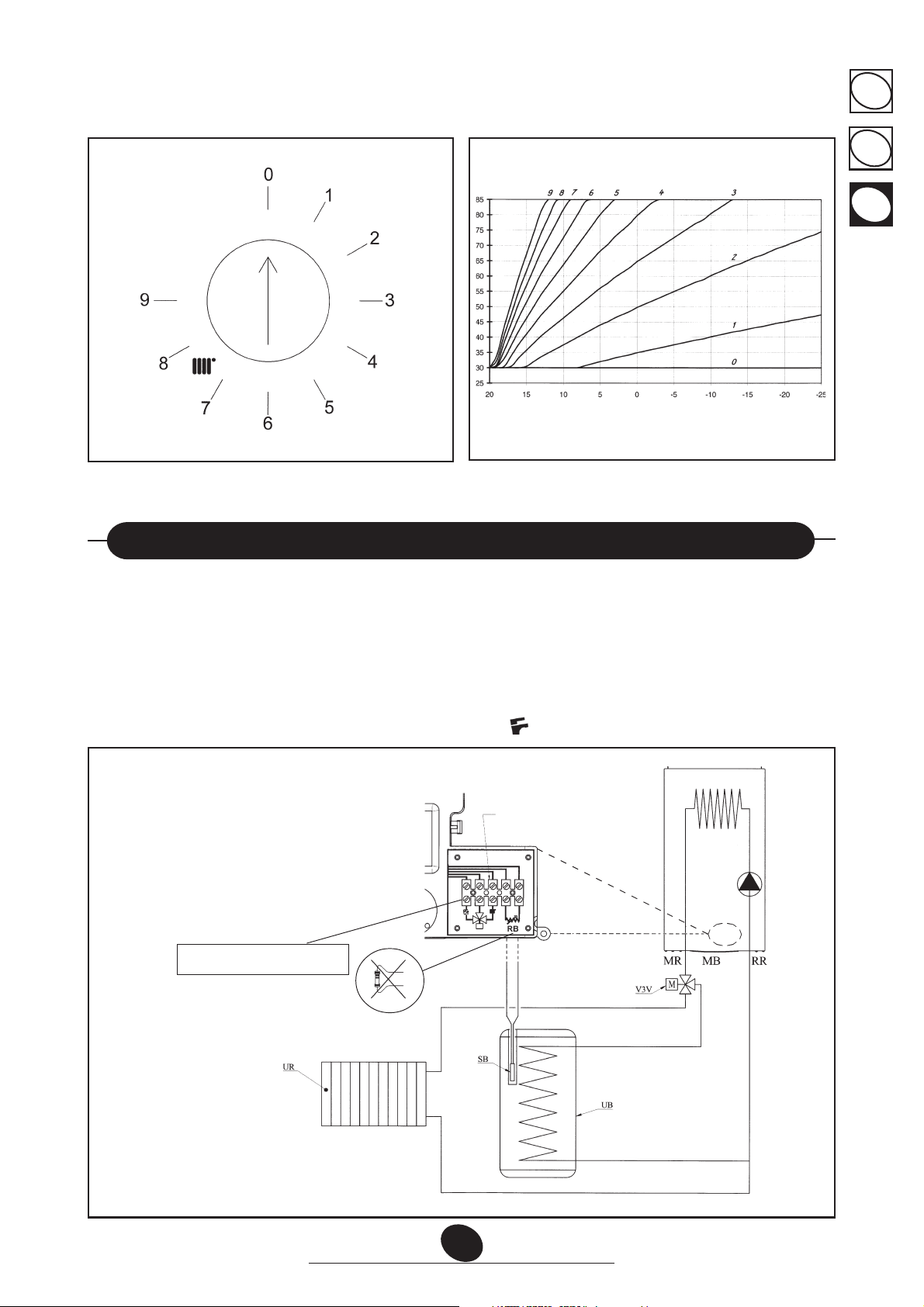

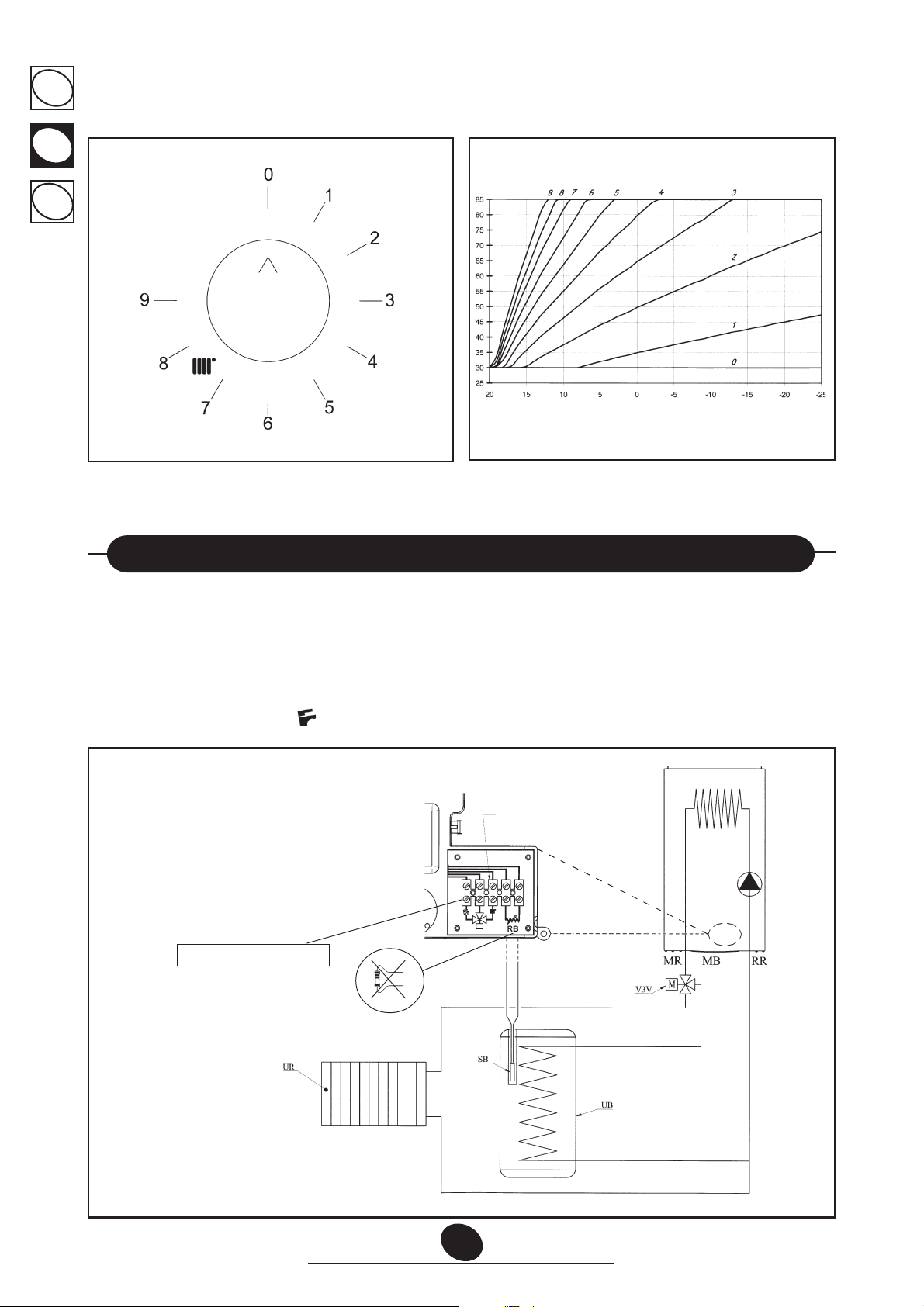

27. Racordarea sondei externe 20

28. Conectarea unui boiler extern 21

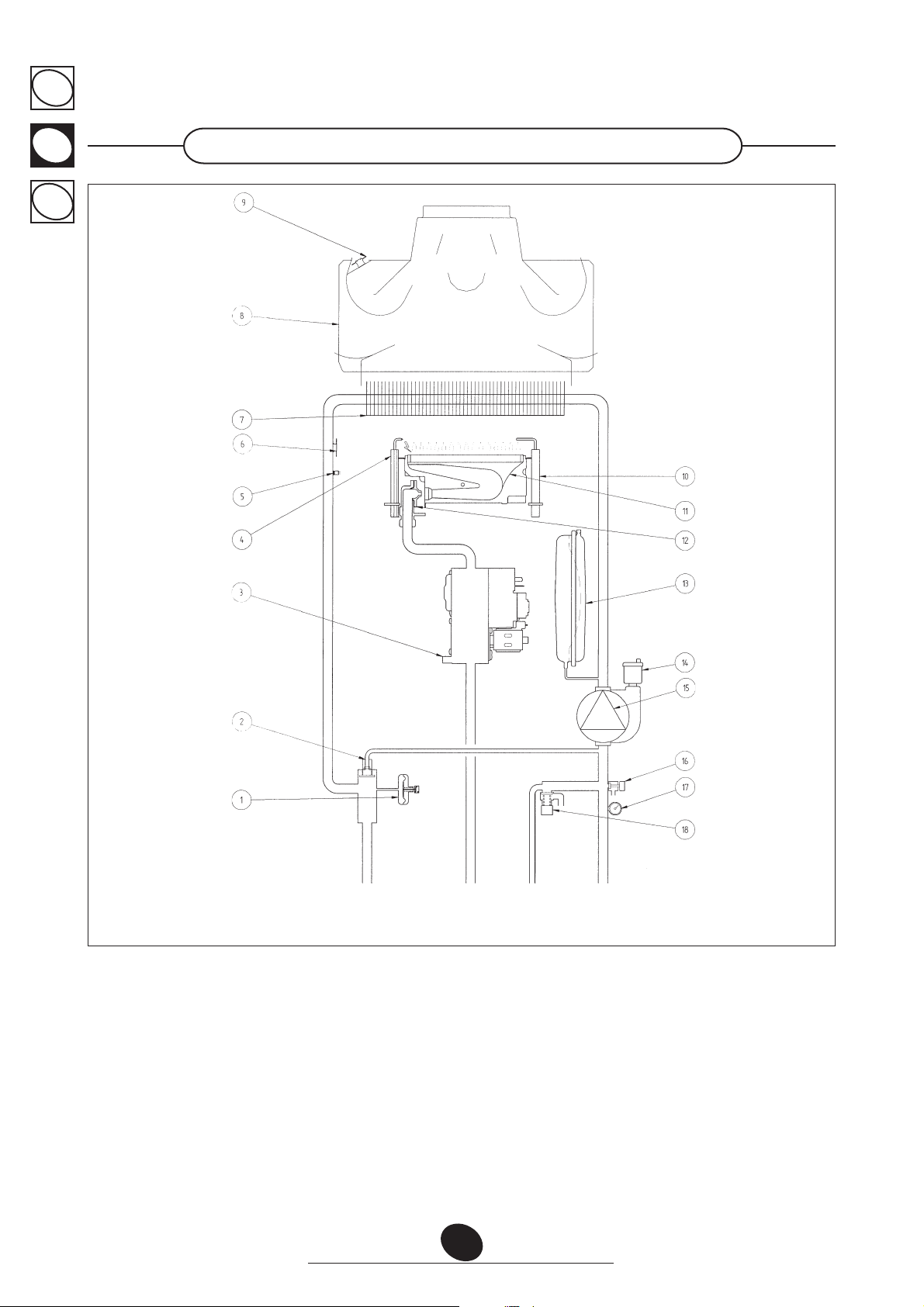

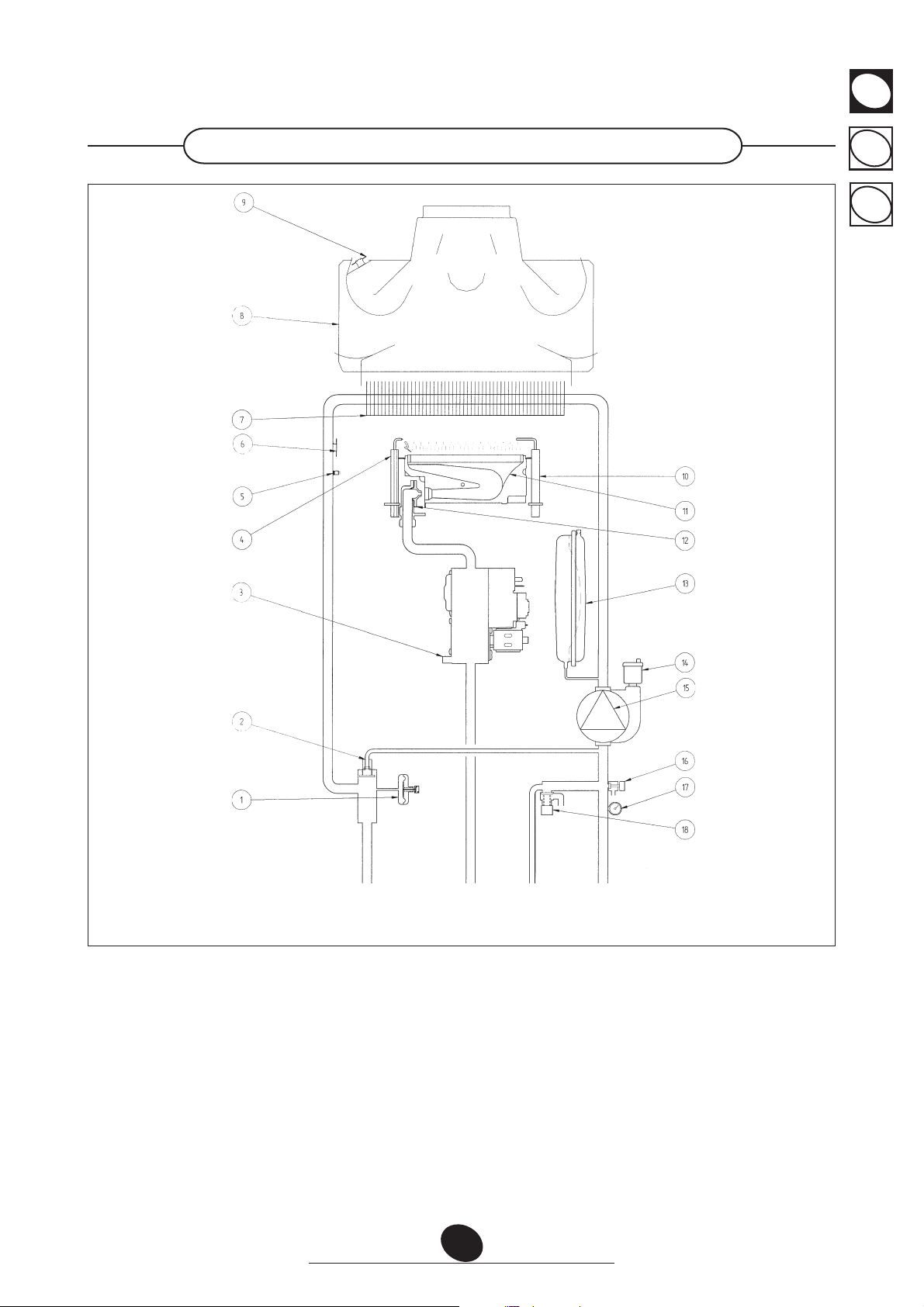

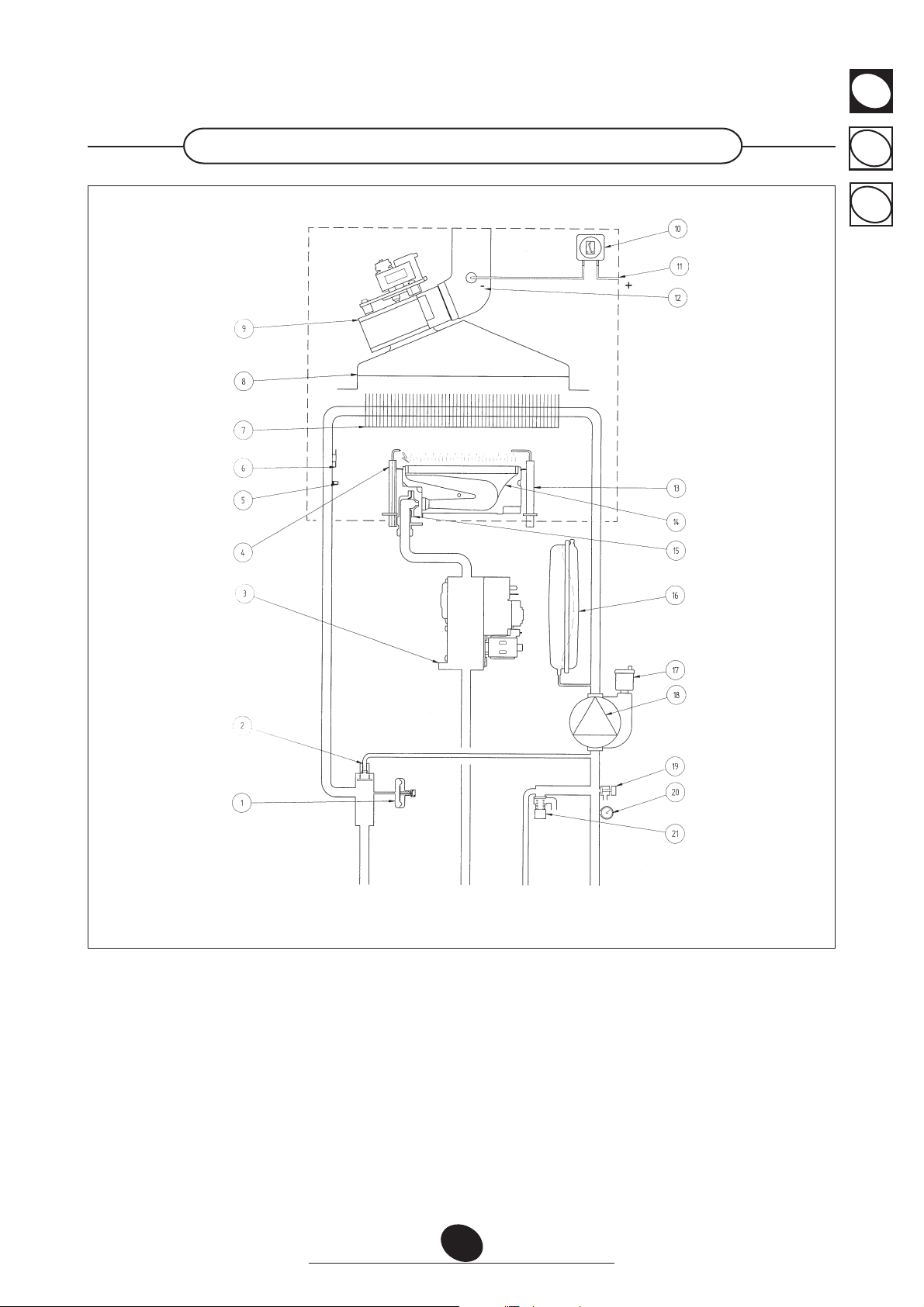

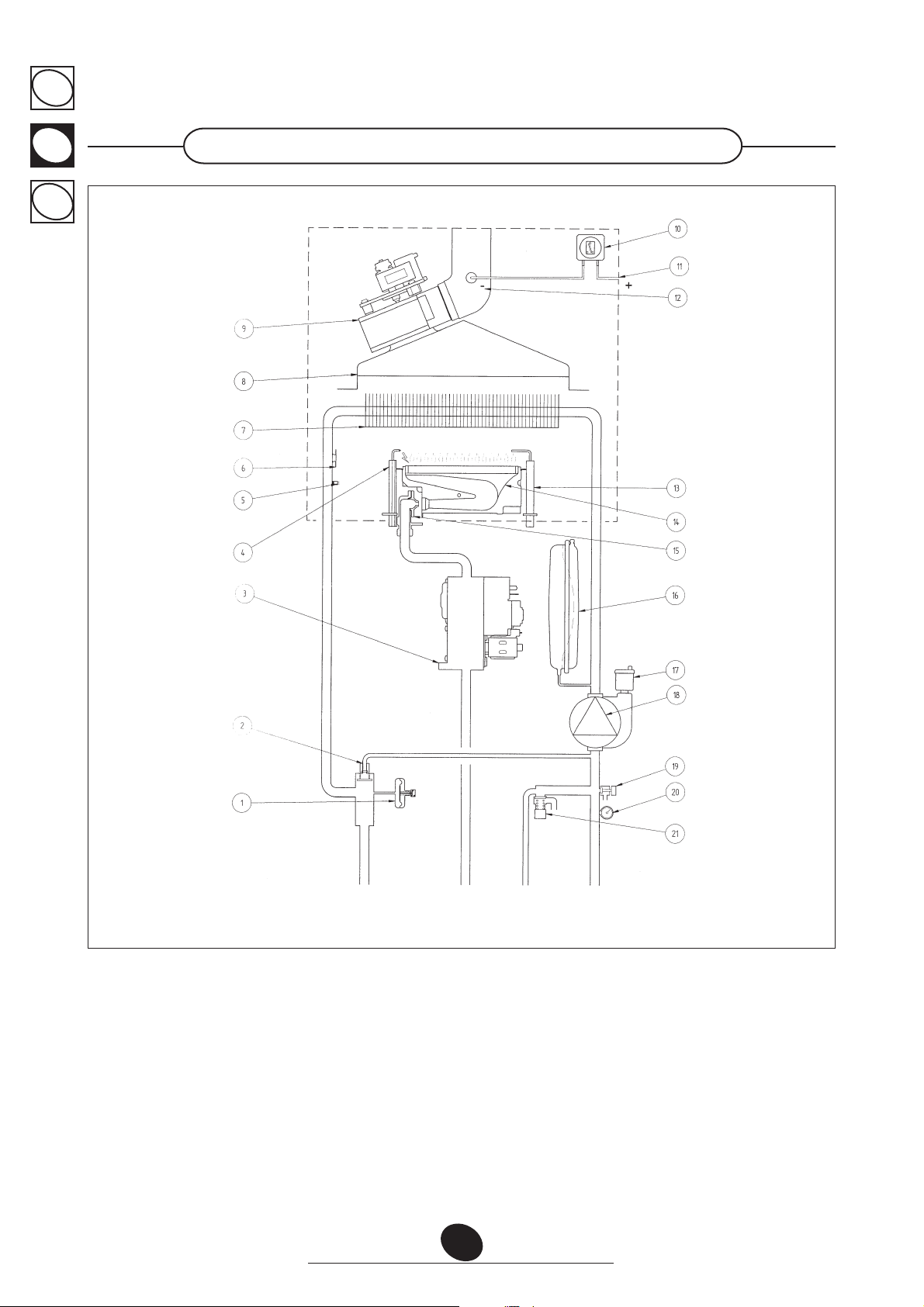

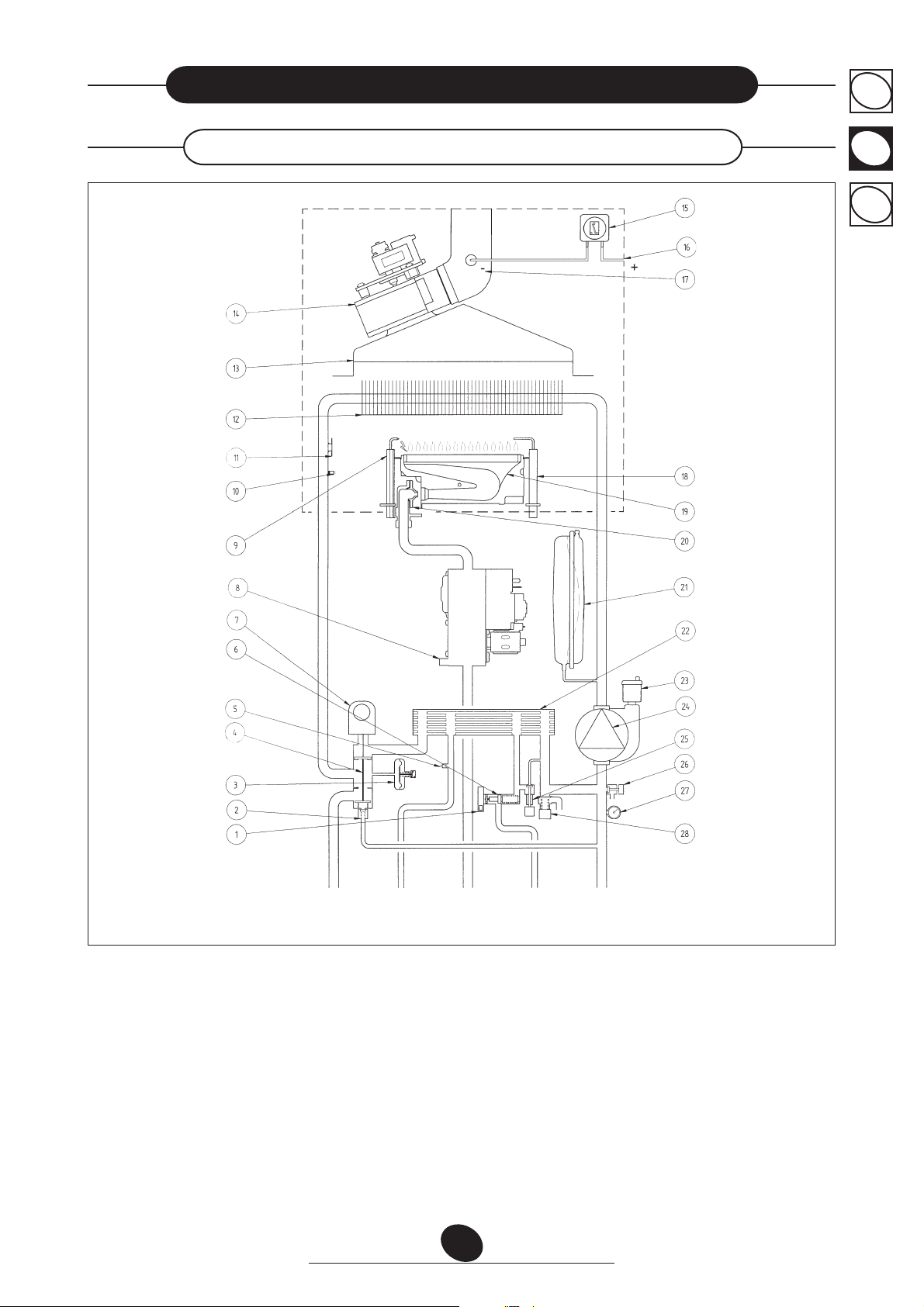

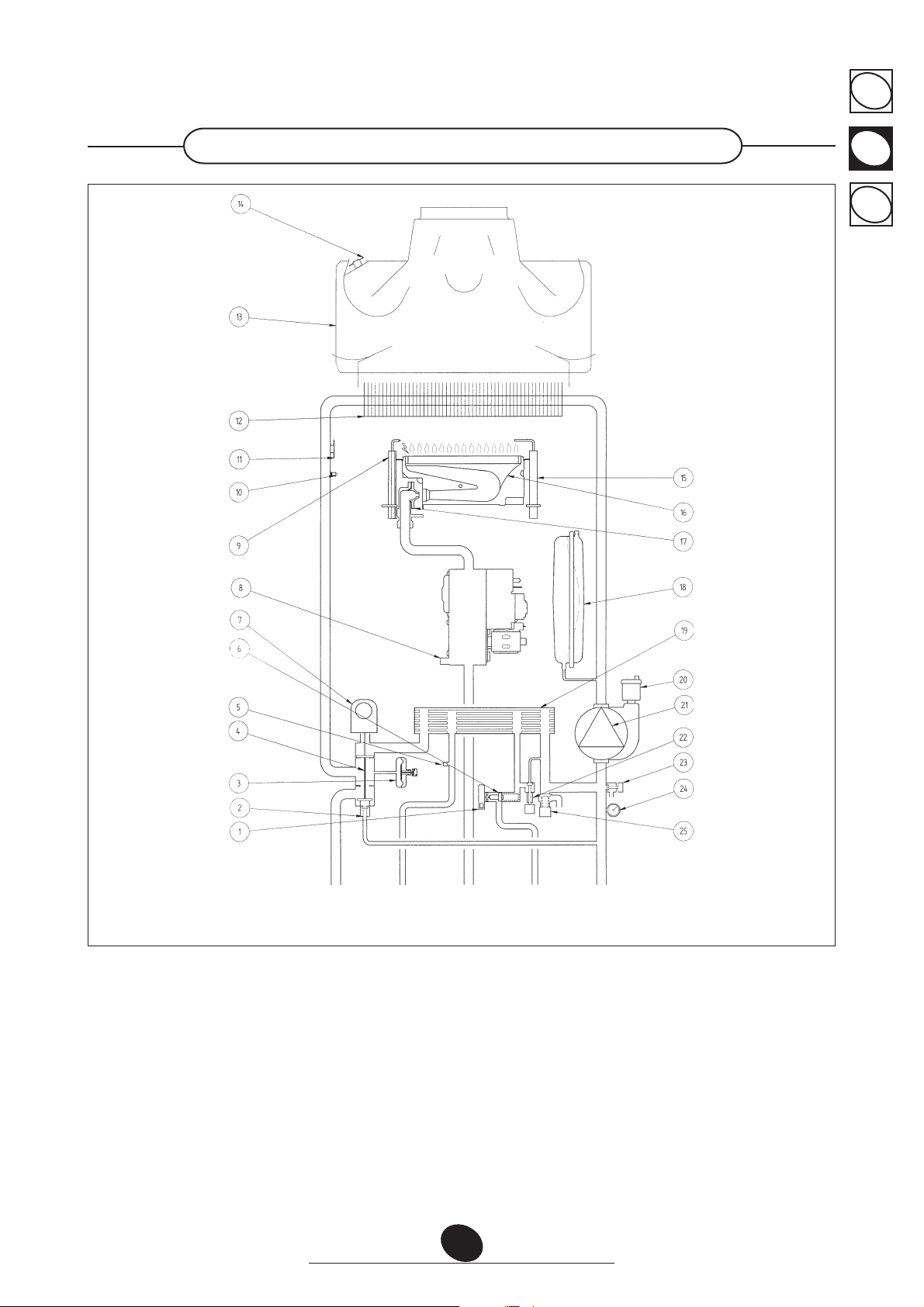

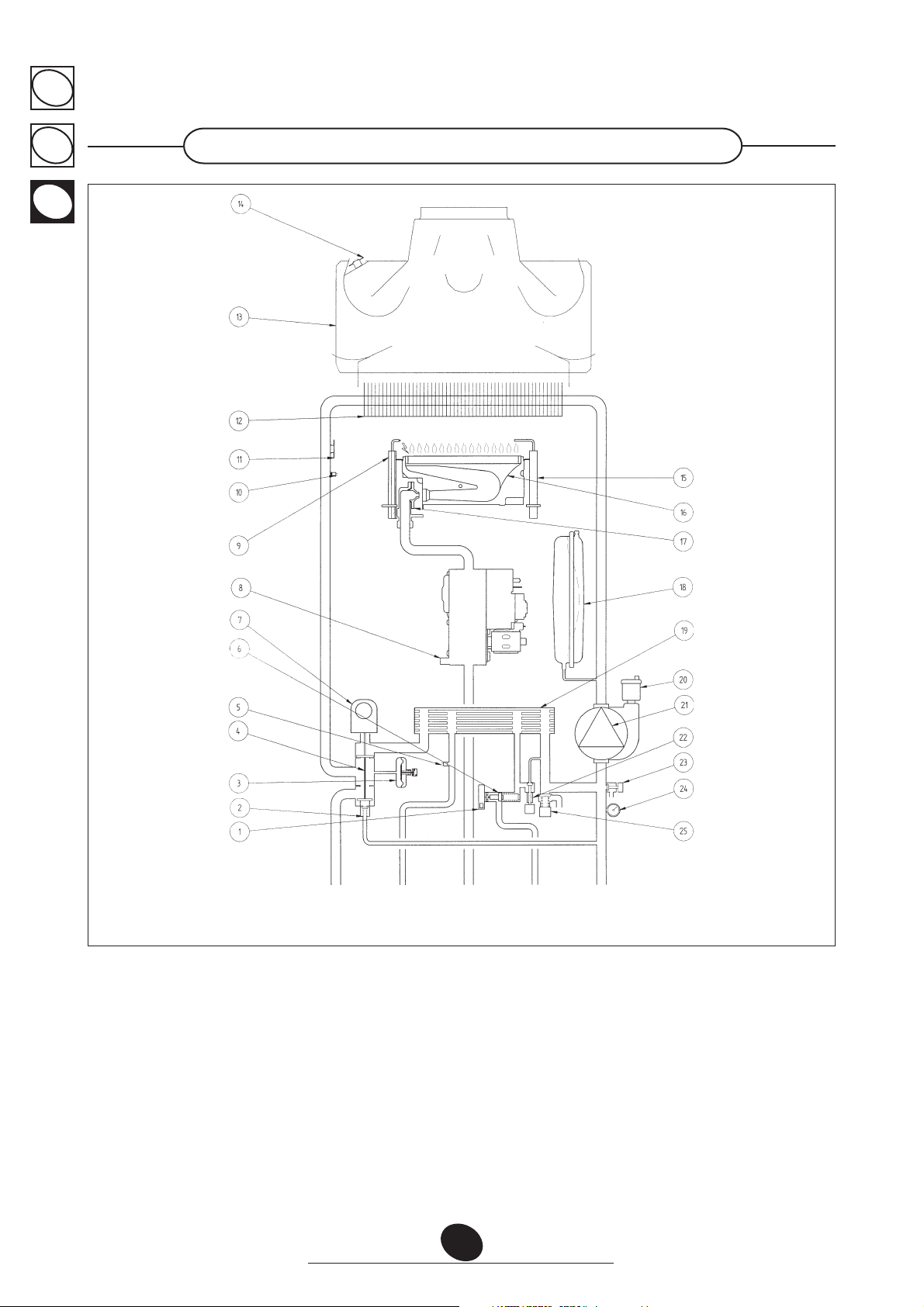

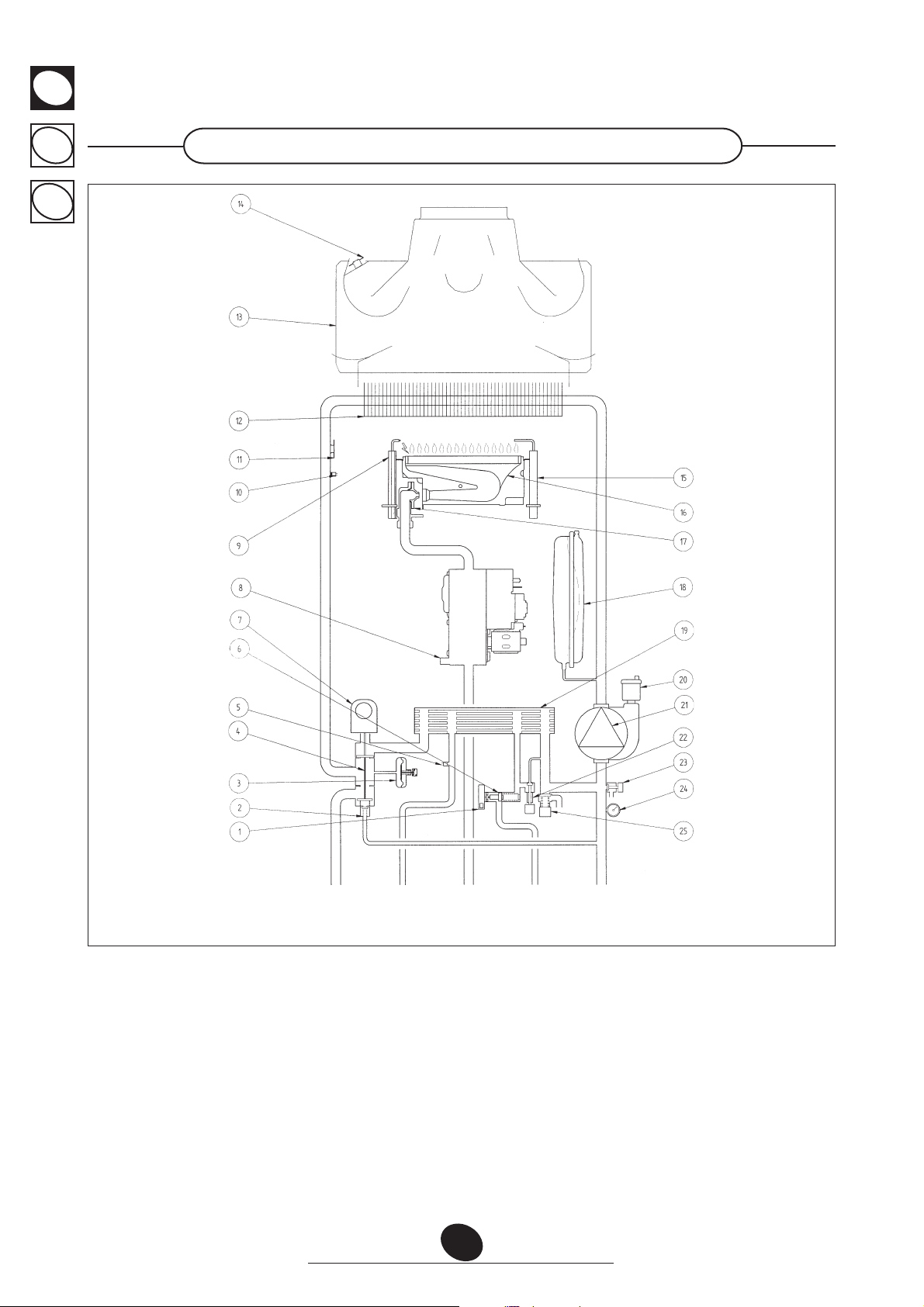

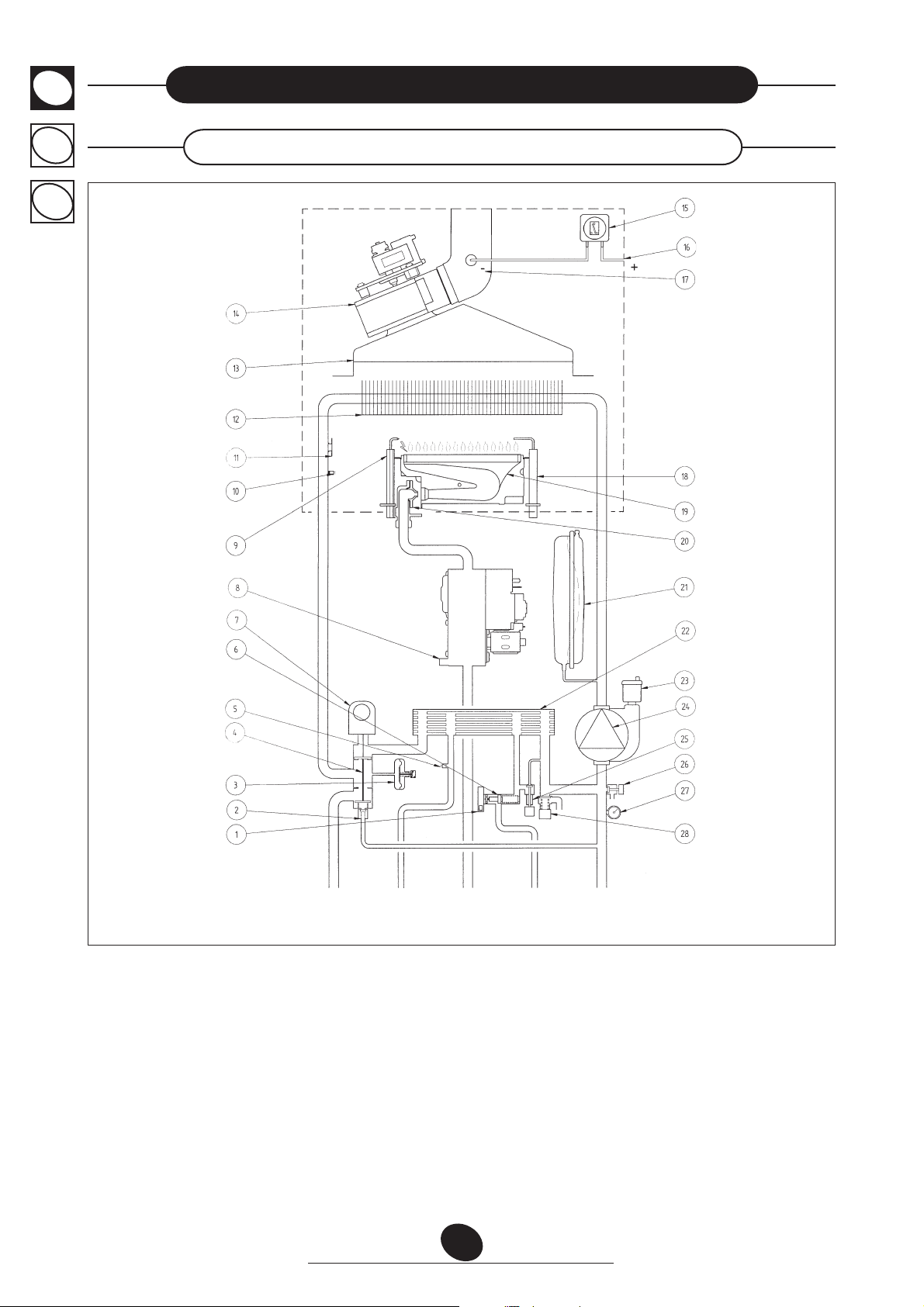

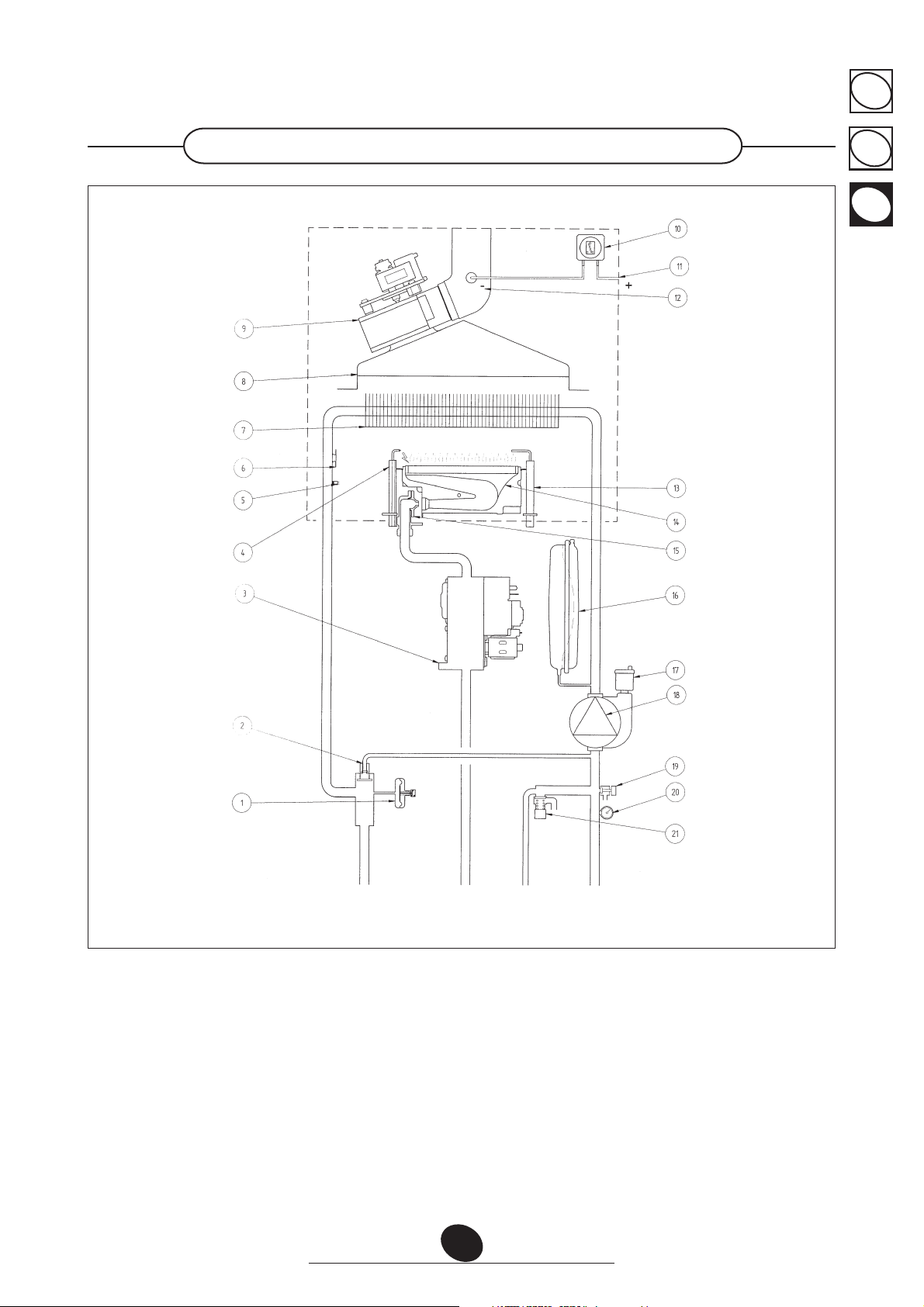

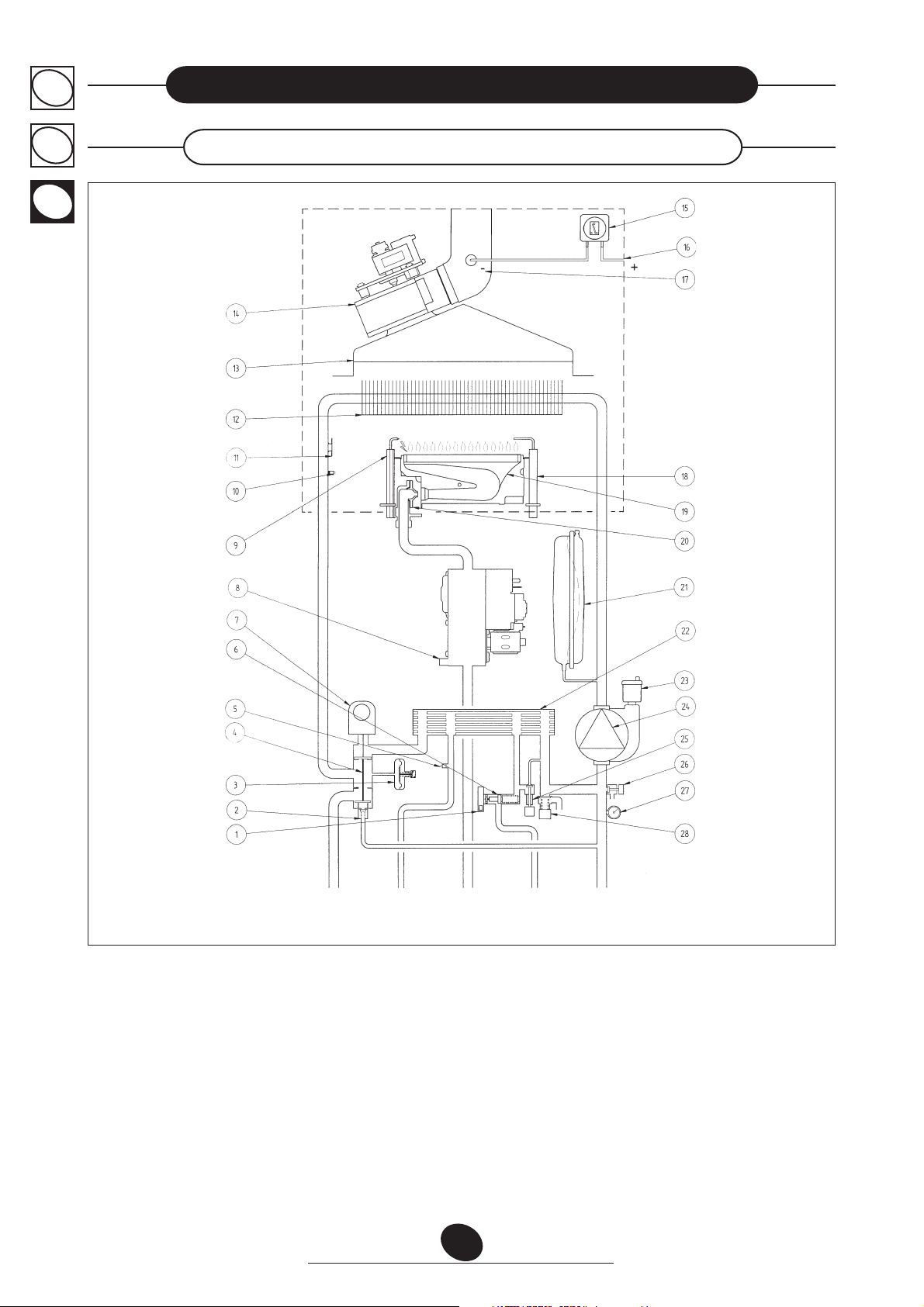

29. Diagramă funcţională circuite 22-23-24-25

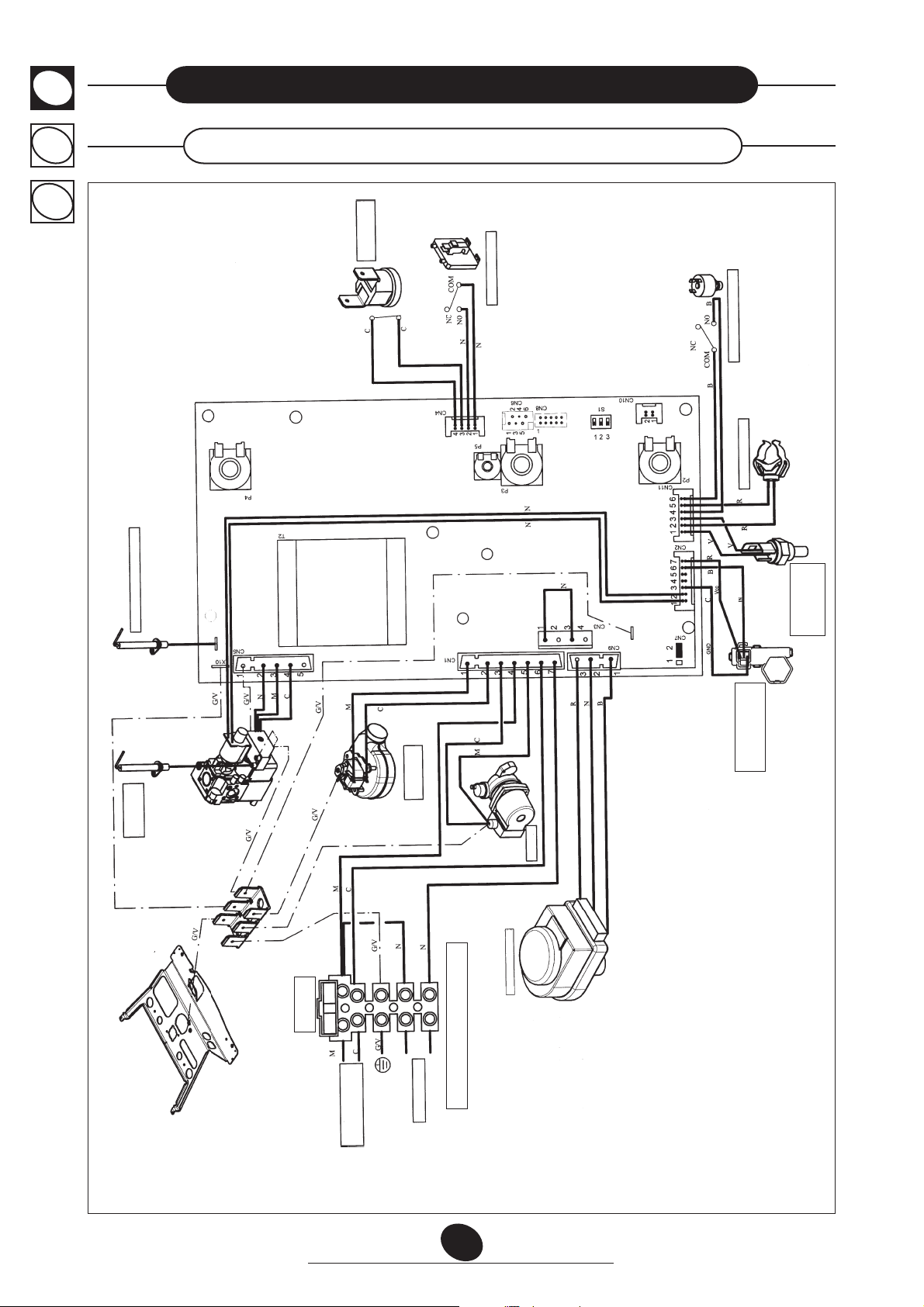

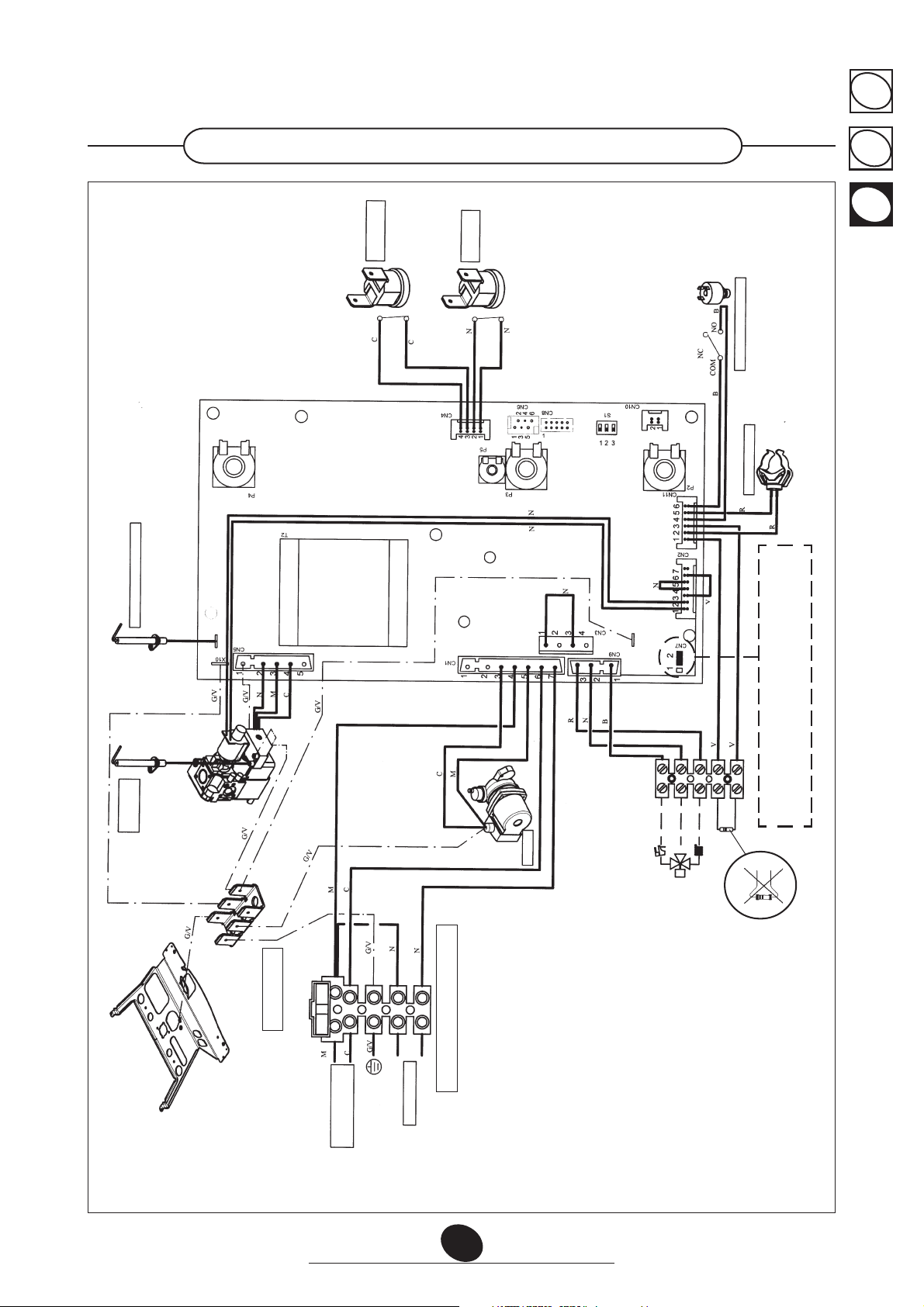

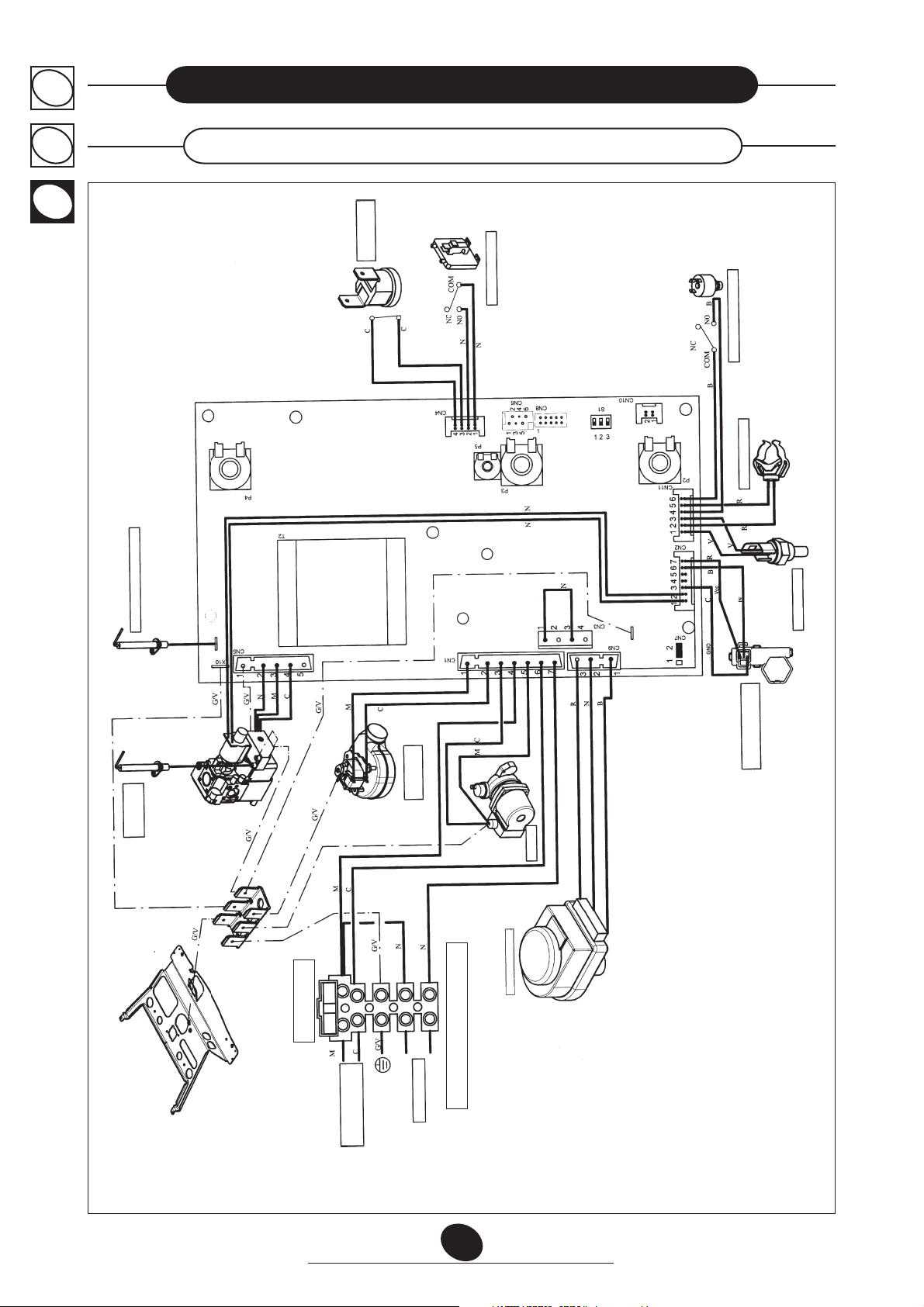

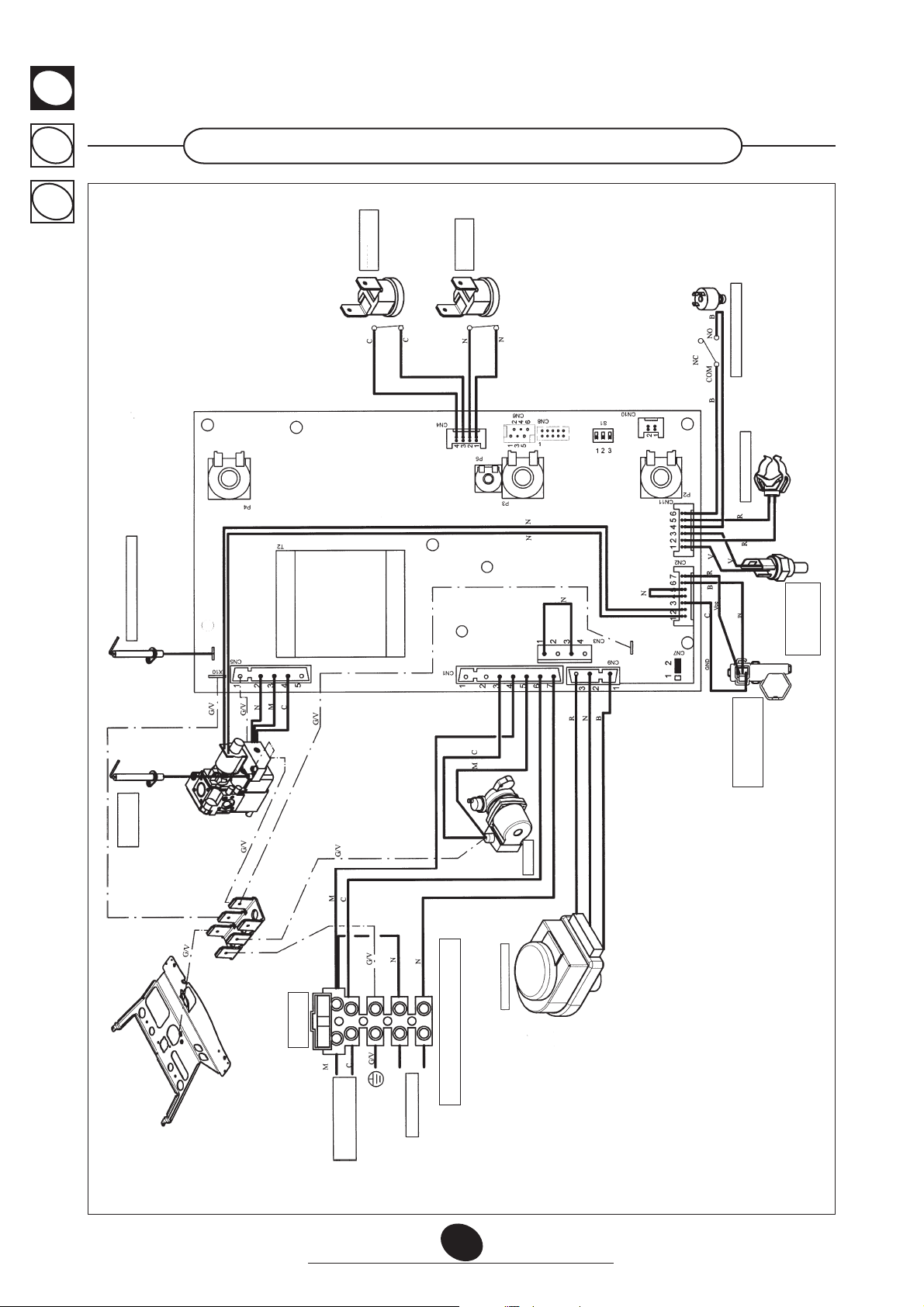

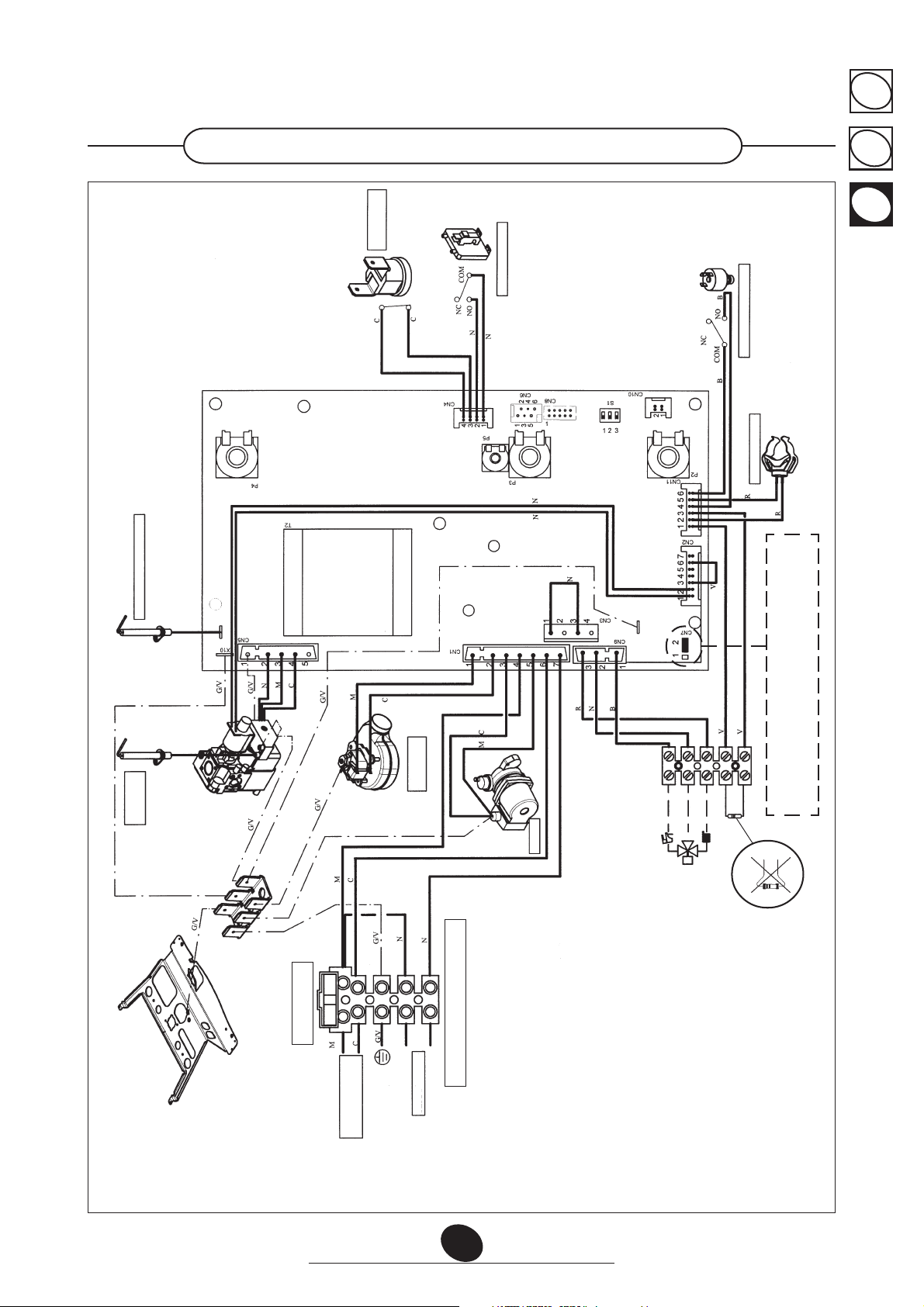

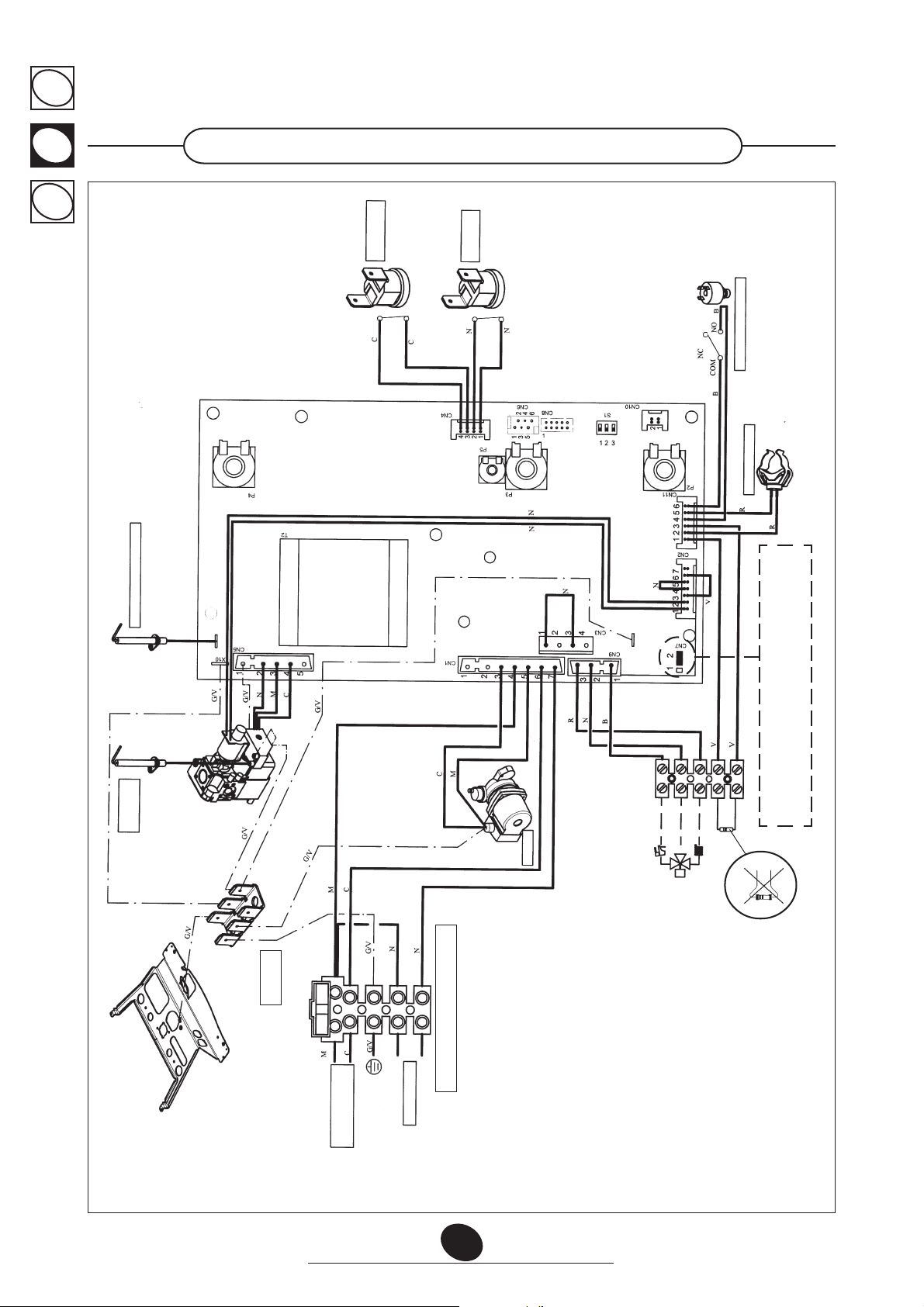

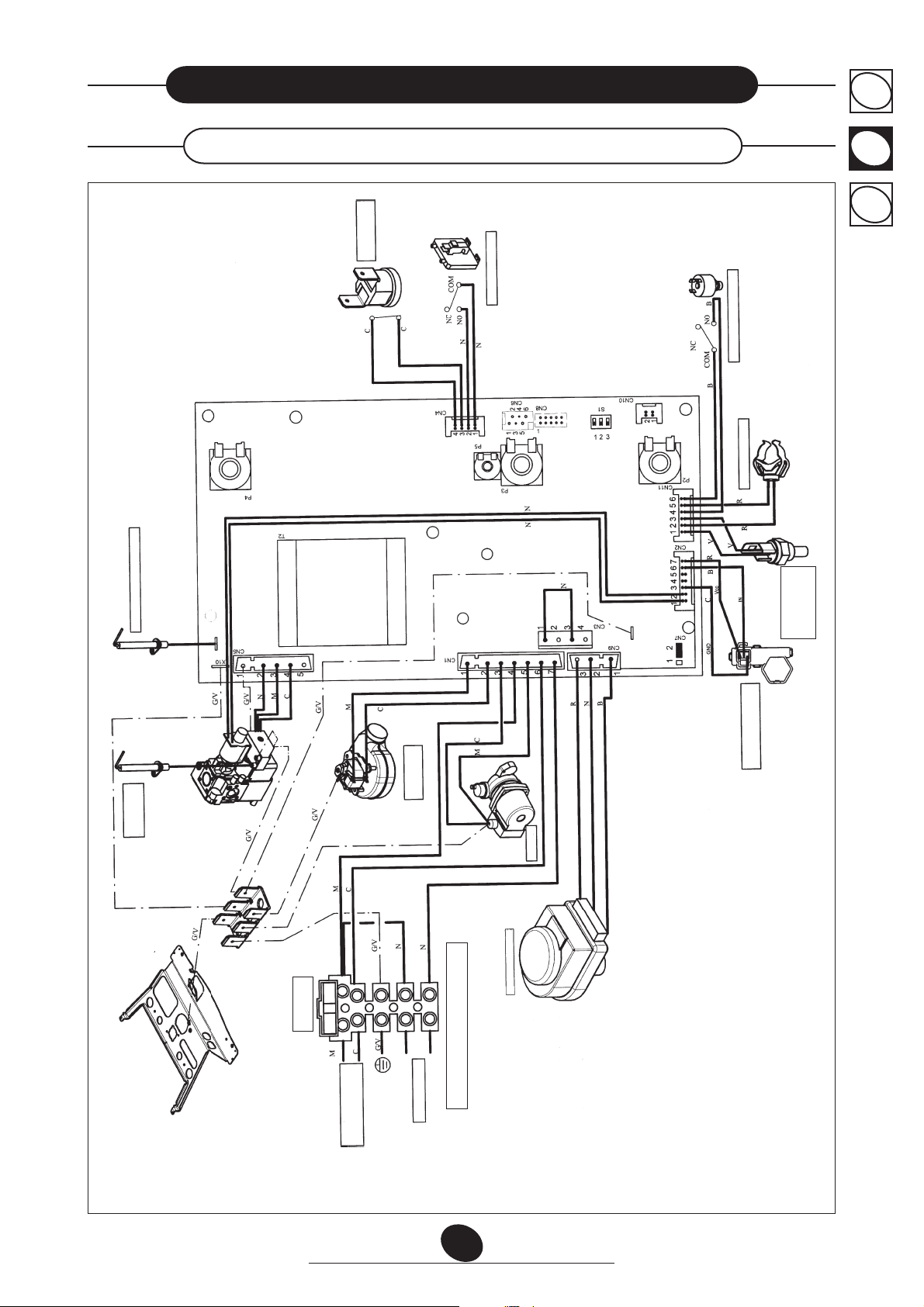

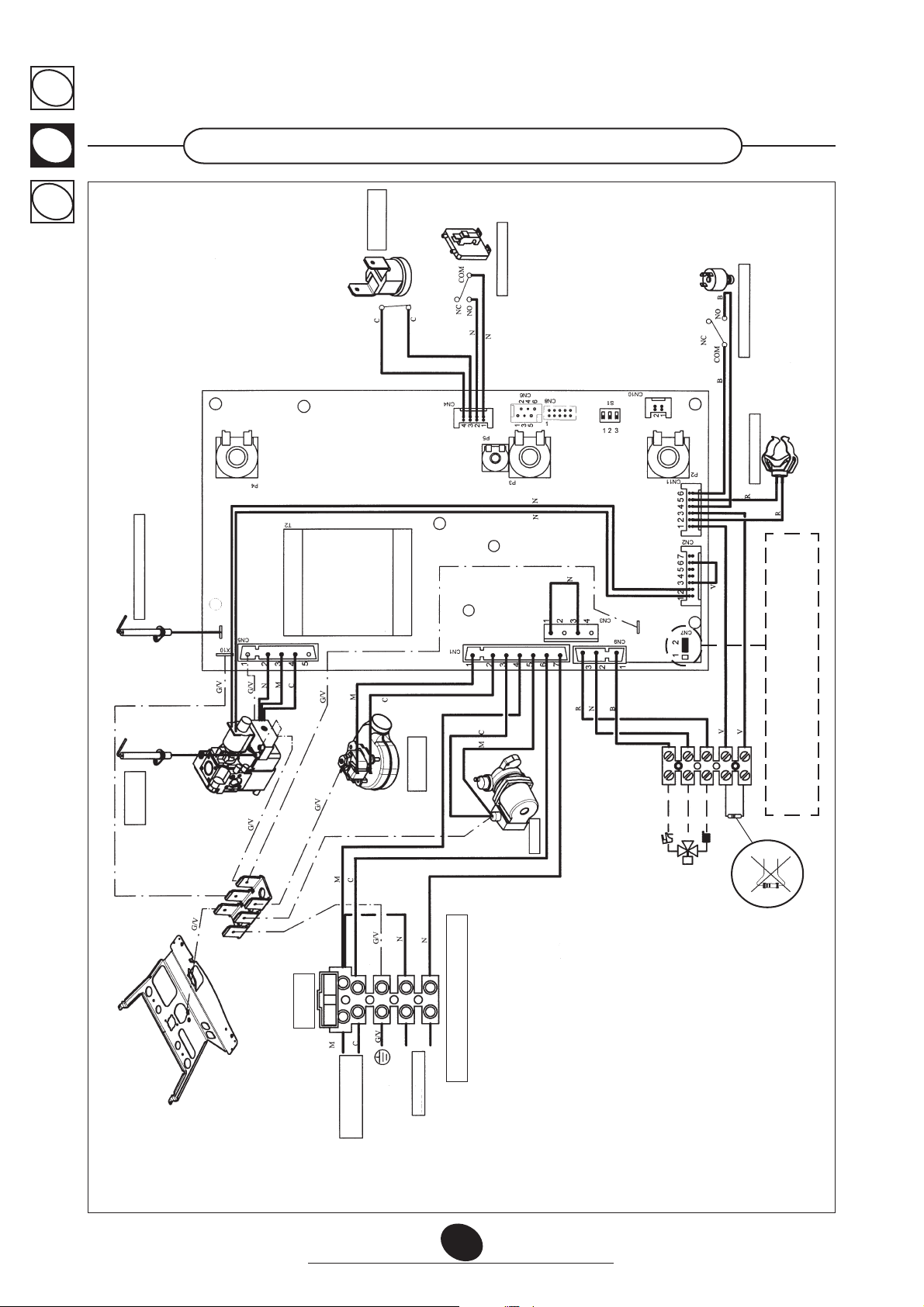

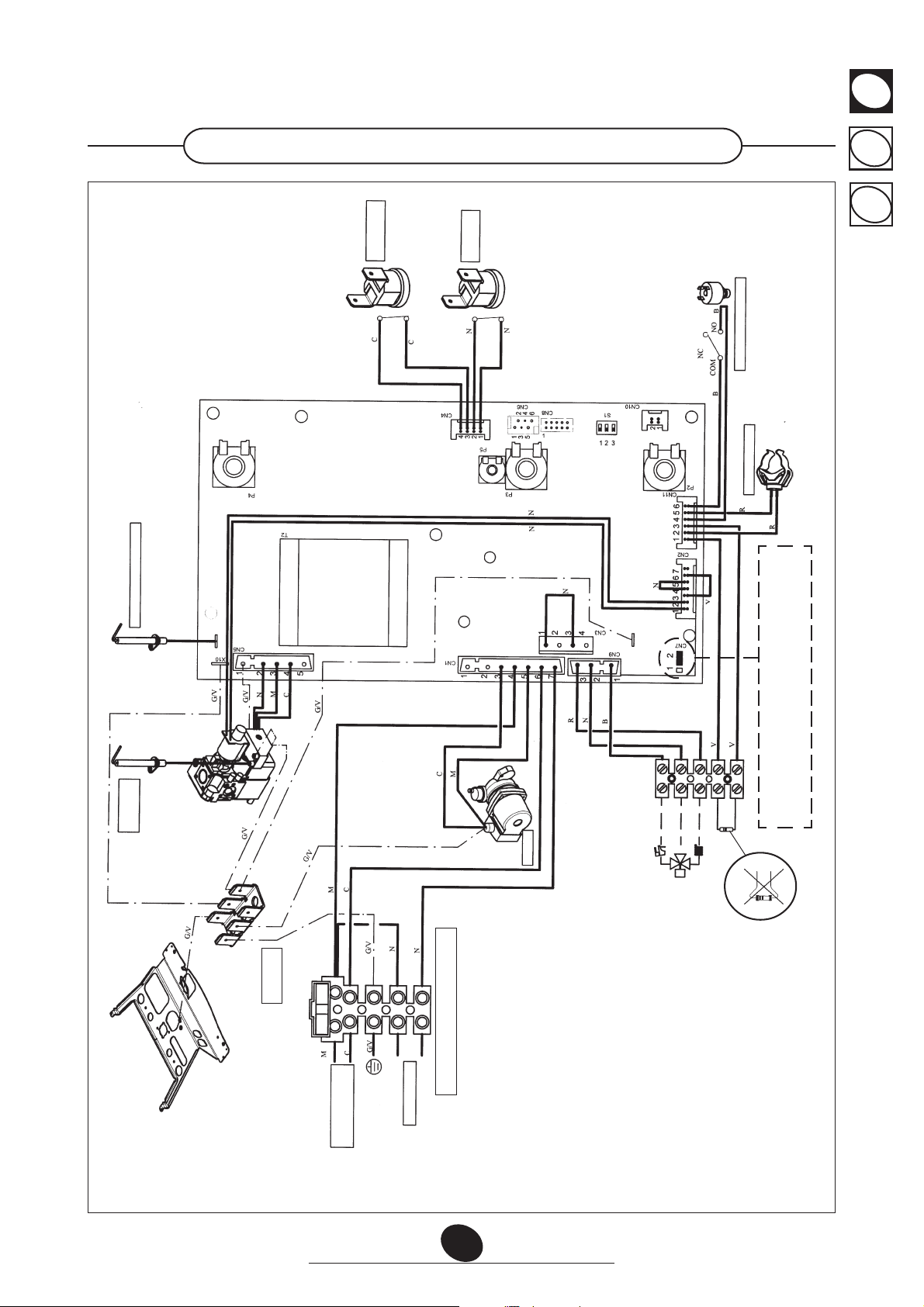

30. Diagramă cuplare conectori 26-27-28-29

31. Caracteristici tehnice 30

INSTRUCŢIUNI DESTINATE UTILIZATORULUI

Page 3

1. AVERTISMENTE ANTERIOARE INSTALĂRII

Această centrală este destinată încălzirii apei la o temperatură inferioară celei de fierbere la presiune atmosferică. Aceasta trebuie să fie racordată la o instalaţie de încălzire şi la o reţea de distribuţie a apei calde menajere, compatibilă cu prestaţiile şi puterea sa. Înainte de racordarea centralei, efectuată de personal calificat profesional, în conformitate cu Legea nr. 46 din 5 martie 1990, este necesară efectuarea următoarelor operaţiuni:

a) O verificare pentru a vă asigura că centrala este proiectată pentru funcţionarea cu tipul de gaz disponibil. Acest lucru este indicat pe

instrucţiunile de pe ambalaj şi pe placa tipologică a aparatului.

b) Efectuarea unui control al coşului de fum pentru a verifica dacă acesta are un tiraj corespunzător, să nu prezinte ştrangulări şi să nu fie

introduse în horn conducte de evacuare de la alte aparate, cu excepţia cazului în care acesta este realizat pentru a servi mai multor utilizări, potrivit Normelor specifice şi dispoziţiilor în vigoare.

c) Efectuarea unui control pentru a vă asigura că, în cazul racordurilor la hornuri preexistente, acestea au fost curăţate perfect întrucât

reziduurile, desprinzându-se de pe pereţi în timpul funcţionării, ar putea împiedica circulaţia fumului.

d) Pe lângă acestea este indispensabil, în scopul păstrării unei funcţionări corecte şi a garanţiei aparatului, să respectaţi următoarele instrucţiuni:

1. Circuit de apă menajeră:

dacă duritatea apei depăşeşte valoarea de 20 °F (1 °F = 10 mg de carbonat de calciu la litru de apă) se prescrie instalarea unui dozator de polifosfaţi sau a unui sistem cu efect identic, care să corespundă normativelor în vigoare.

2. Circuit de încălzire

2.1. instalaţie nouă:

Înainte de instalarea centralei, instalaţia trebuie să fie curăţată corespunzător, în scopul îndepărtării reziduurilor rămase de la filetări, sudări şi eventuali solvenţi, utilizând produse adecvate disponibile pe piaţă, fără acid şi nealcaline, care să nu atace metalele, părţile din plastic şi cauciuc. Produsele recomandate pentru curăţare sunt: SENTINEL X300 sau X400 şi FERNOX Regenerator pentru instalaţiile de încălzire. Pentru utilizarea acestor produse urmaţi cu atenţie istrucţiunile oferite odată cu produsele.

2.2. instalaţie existentă:

Înainte de instalarea centralei instalaţia trebuie să fie complet golită şi curăţată corespunzător de murdărie şi impurităţi utilizând produsele adecvate disponibile pe piaţă menţionate la punctul 2.1. Pentru protejarea instalaţiei de incrustaţii este necesară utilizarea produselor inhibitoare cum ar fi SENTINEL X100 şi FERNOX Protector pentru instalaţiile de încălzire. Pentru utilizarea acestor produse urmaţi cu atenţie instrucţiunile oferite odată cu produsele. Amintim faptul că prezenţa unor depuneri în instalaţia de încălzire cauzează probleme funcţionale centralei (ex. supraîncălzire şi zgomote la nivelul schimbătorului de căldură).

Nerespectarea acestor avertismente atrage după sine pierderea garanţiei aparatului.

2. AVERTISMENTE ANTERIOARE PUNERII ÎN FUNCŢIUNE

Prima aprindere trebuie să fie efectuată de Serviciul de Asistenţă Tehnică autorizat care va trebui să verifice următoarele: a) Ca datele de pe placa tipologică a aparatelor să corespundă cu cele ale reţelelor de alimentare (cu energie electrică, apă, gaz). b) Ca instalarea să fie conformă normativelor în vigoare (UNI-CIG 7129, 7131, Regulamentul de Aplicare a Legii nr. 10 din 9 ianuarie 1991

şi în special Regulamentele Primăriei) din care cităm un fragment în manualul tehnic destinat instalatorului. c) Ca racordarea electrică să fi fost efectuată regulamentar la o reţea cu împământare. Lista cu Centrele de Asistenţă Tehnică autorizate poate fi găsită în foaia anexată. Nerespectarea celor de mai sus atrage după sine pierderea garanţiei. Înainte de punerea în funcţiune, îndepărtaţi pelicula protectoare de pe centrală. Nu utilizaţi în acest scop instrumente sau materiale abrazive întrucât ar putea deteriora suprafeţele vopsite.

INSTRUCŢIUNI DESTINATE UTILIZATORULUI

Page 4

3. PUNEREA ÎN FUNCŢIUNE A CENTRALEI

Pentru o aprindere corectă, procedaţi ca mai jos:

1) alimentaţi centrala cu energie electrică;

2) deschideţi robinetul de gaz;

3) rotiţi butonul selectorului setând centrala în poziţia Vară (

4) rotiţi butoanele dispozitivelor de reglare a temperaturii circuitului de încălzire (2) şi de apă caldă menajeră (1) pentru a aprinde arzătorul

principal.

Pentru a mări temperatura, rotiţi butonul în sens orar şi invers pentru a o diminua.

În poziţia Vară (

0504_2201/CG1658

) arzătorul principal se va aprinde numai în caz de admisie de apă caldă menajeră.

LEGENDĂ:

Funcţionare în circuitul de încălzire

Prezenţă flacără (arzător aprins)

Pierdere flacără (lipsă aprindere)

Funcţionare în circuitul de apă menajeră

Anomalie generică

) sau Iarnă ( ) (figura 2);

Avertisment: La prima aprindere, până când nu se evacuează aerul existent în conducta de gaz, este posibil ca arzătorul să nu se aprindă şi prin urmare, centrala se blochează. În acest caz vă recomandăm să repetaţi operaţiunile de aprindere, până când gazul ajunge la arzător, poziţionând selectorul în poziţia( - RESETARE), pentru cel puţin 2 secunde.

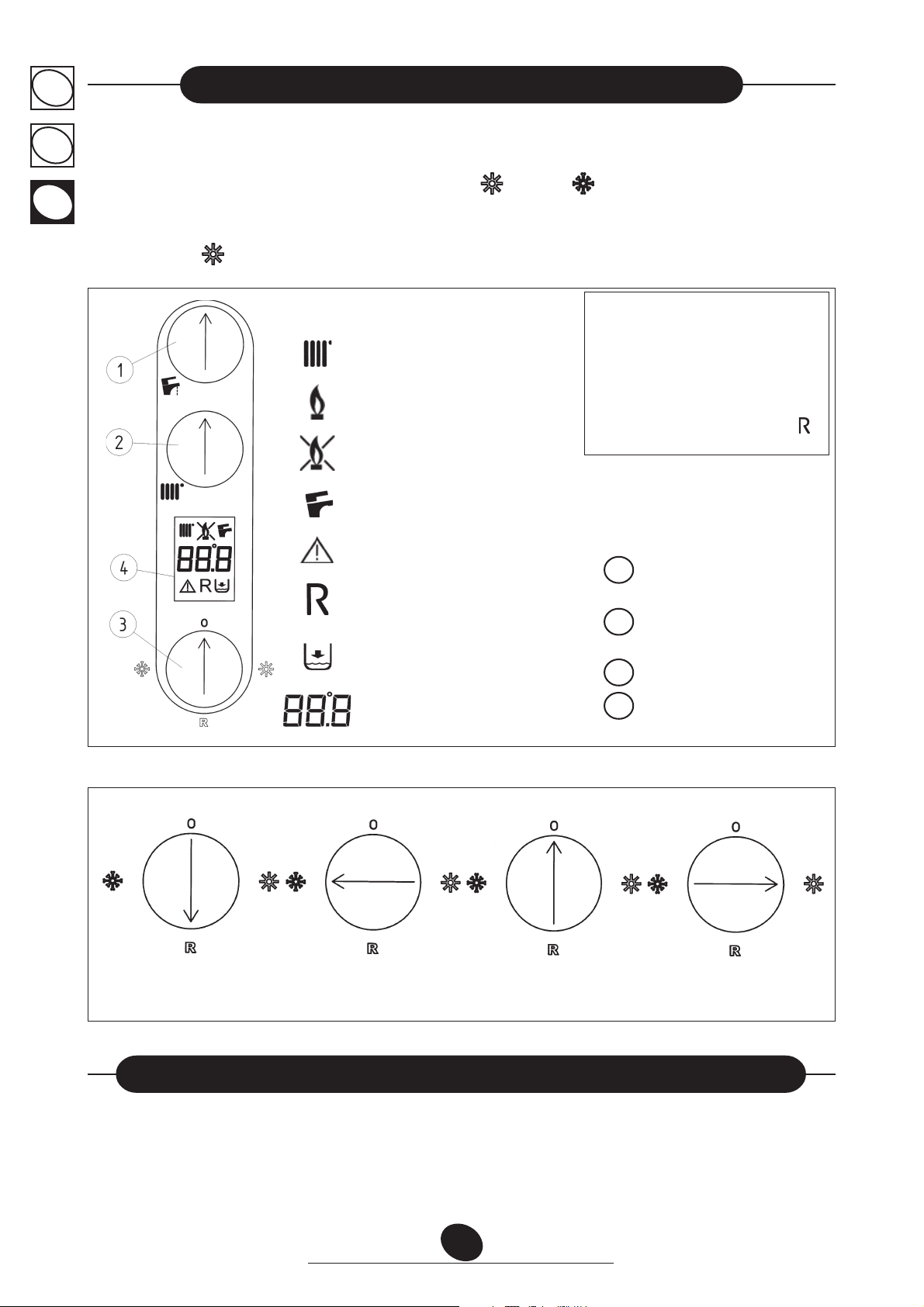

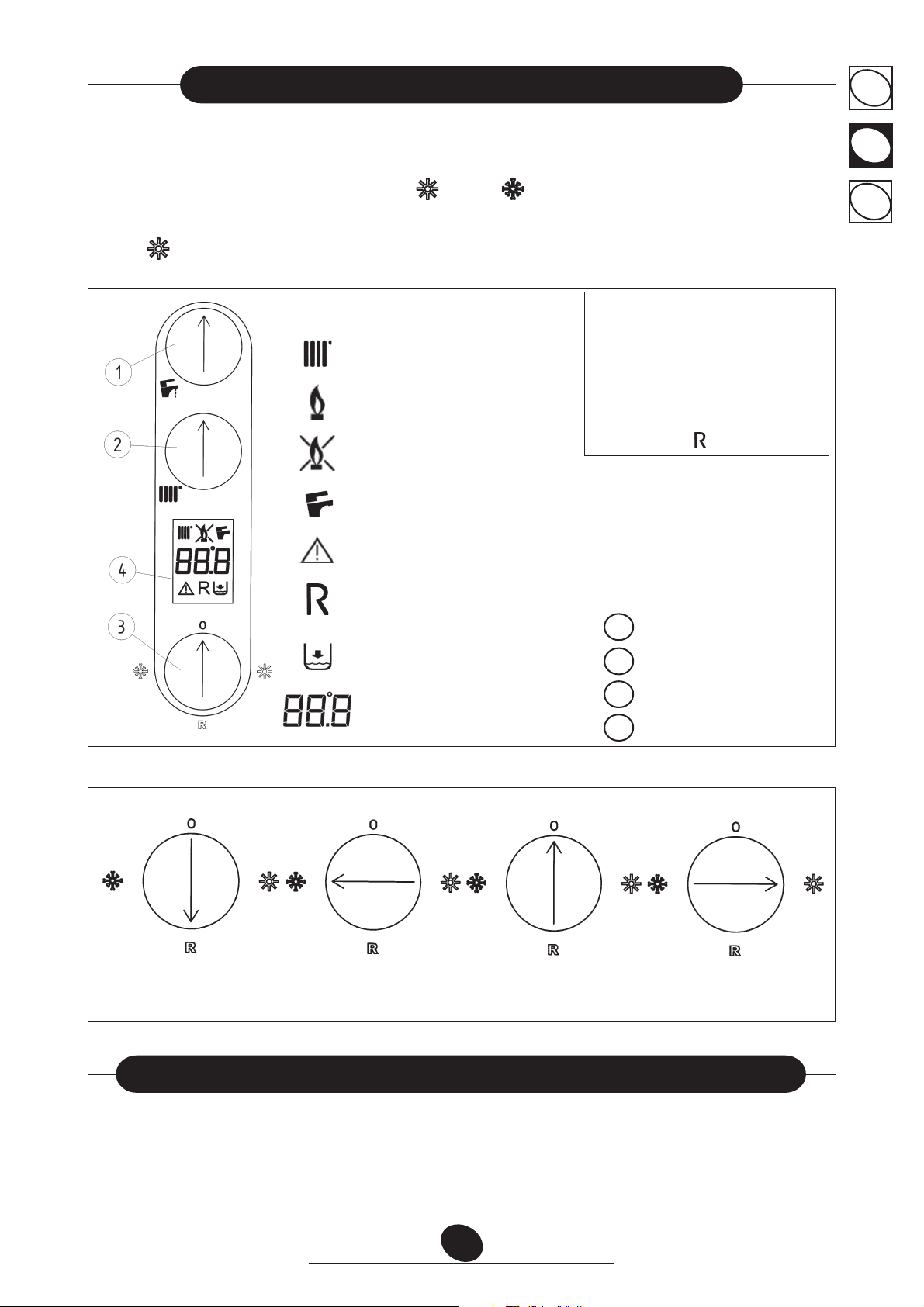

Figura 1

Poziţii selector Vară / Iarnă / Resetare / OFF

Resetare Iarnă OFF Vară

Figura 2

RESET

Lipsă apă (Presiune joasă instalaţie)

Indicator numeric (Temperatură, cod. anomalie etc.)

Buton pentru APĂ MENAJERĂ (A.C.S.)

Buton pentru ÎNCĂLZIRE (C.H.)

Selector (figura 2)

Afişaj

0503_1109/CG1659

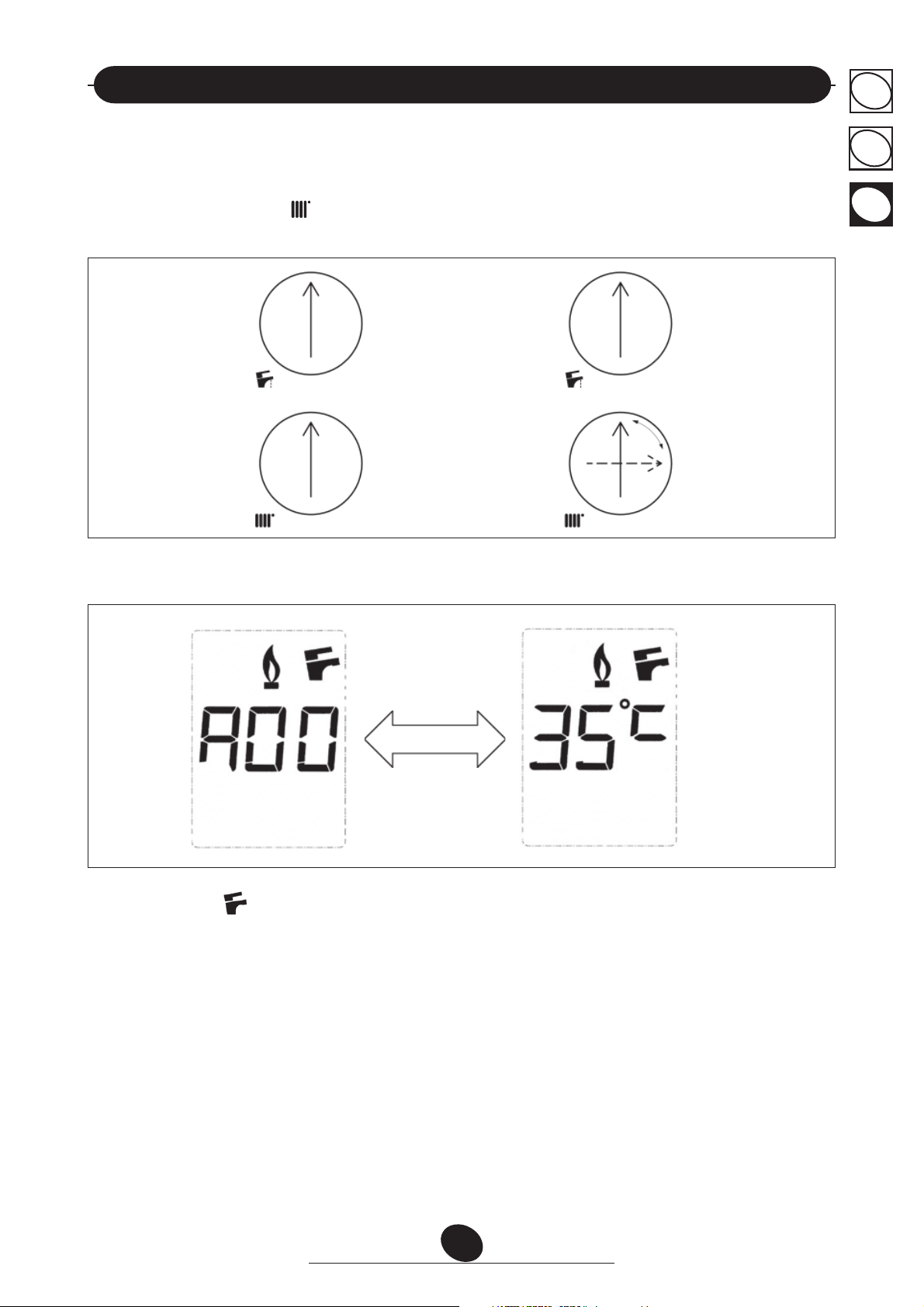

4. REGLAREA TEMPERATURII APEI MENAJERE

Valva de gaz este dotată cu un dispozitiv de reglare electronică a flăcării în funcţie de poziţia butonului (1) de reglare a apei menajere şi a cantităţii de apă admisă. Acest dispozitiv electronic permite obţinerea unei temperaturi constante a apei la ieşirea din centrală, chiar şi în cazul unor cantităţi mici de apă. Pentru a mări temperatura, rotiţi butonul în sens orar şi invers pentru a o diminua.

INSTRUCŢIUNI DESTINATE UTILIZATORULUI

Page 5

5. REGLAREA TEMPERATURII AMBIENTALE

Instalaţia trebuie să fie dotată cu termostat ambiental (articolul 7, alineat 6 din DPR nr. 412 din 26 August 1993) pentru controlarea temperaturii în încăperi. În cazul absenţei temporare a termostatului ambiental, la prima pornire, este posibil să realizaţi un control al temperaturii ambiante acţionând butonul (2). Pentru a mări temperatura, rotiţi butonul în sens orar şi invers pentru a o diminua. Reglarea electronică a flăcării va permite centralei să atingă temperatura setată, adaptând debitul de gaz de la arzător la condiţiile reale ale schimbării de temperatură.

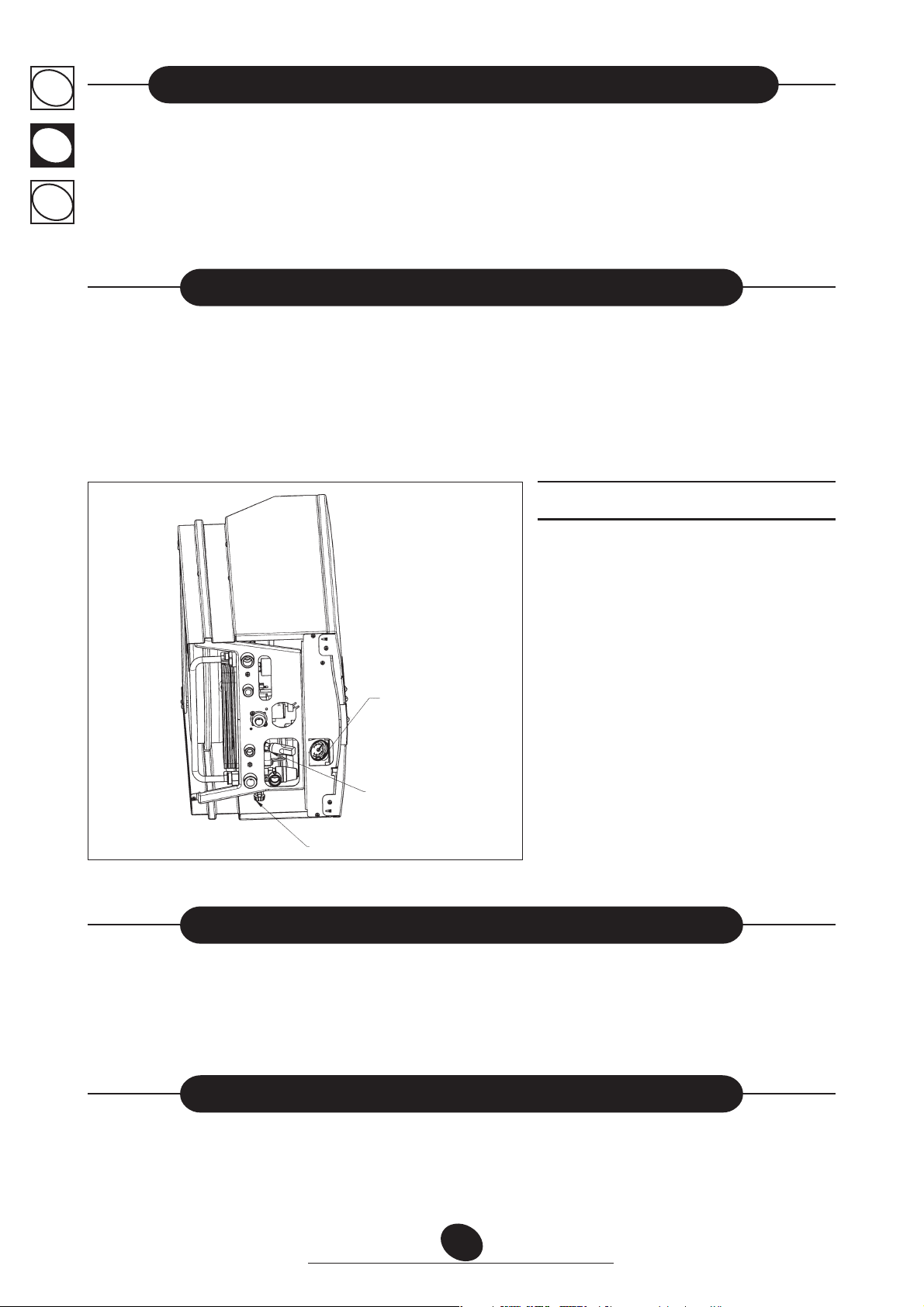

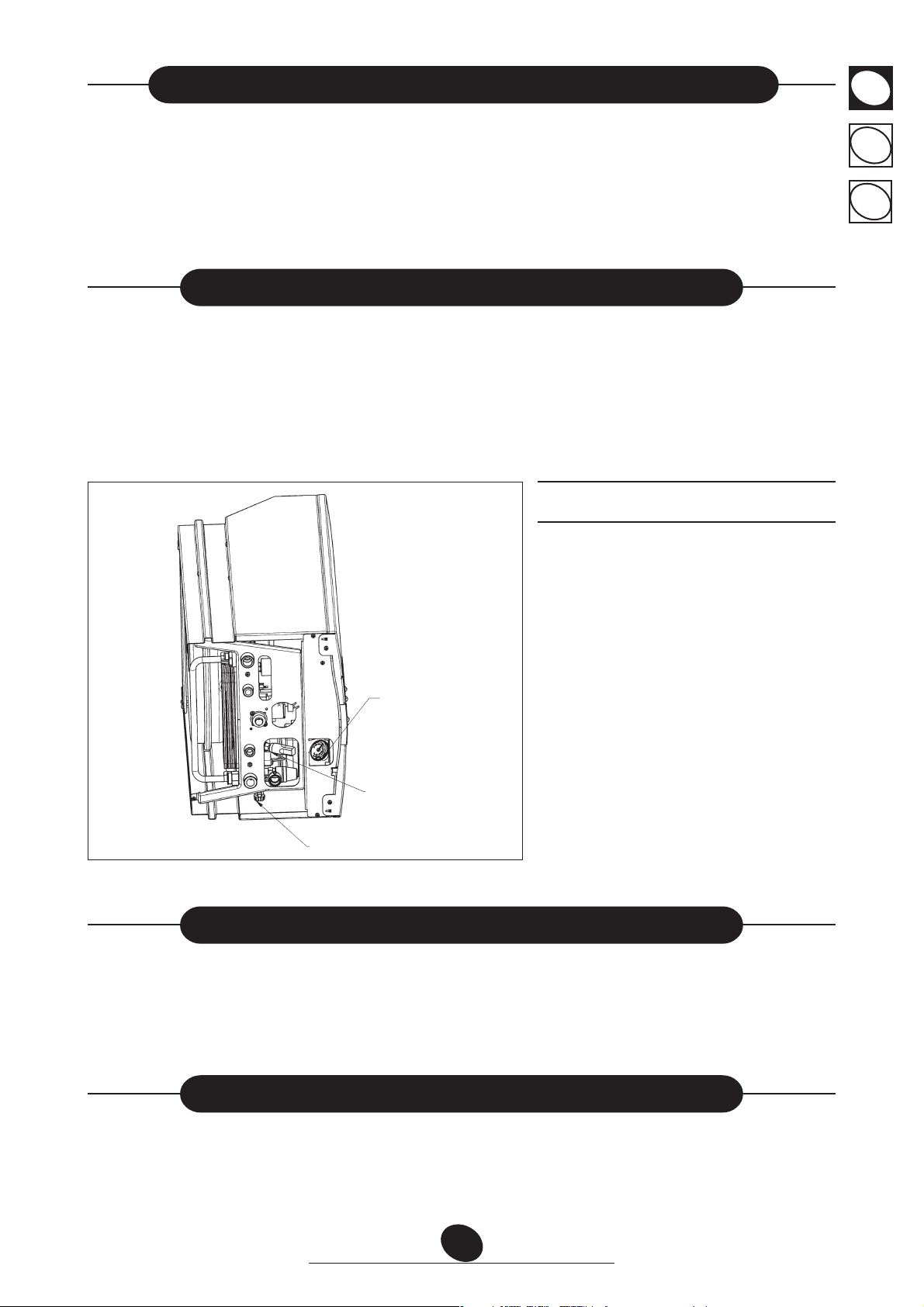

6. UMPLEREA INSTALAŢIEI

Important: Verificaţi periodic ca presiunea, indicată pe manometru (14 - Figura 3), atunci când instalaţia este rece, să fie de 0,7 - 1,5 bari. În caz de suprapresiune, dechideţi robinetul de evacuare al centralei, iar în caz de presiune joasă, deschideţi robinetul de încărcare al centralei (figura

3). Se recomandă ca deschiderea acestor robinete să fie efectuată foarte lent, pentru a înlesni evacuarea aerului. În timpul acestei operaţiuni este necesar ca selectorul Vară/Iarnă din figura 2, să fie în poziţia OFF (0).

NOTĂ: Dacă se constată scăderi frecvente de presiune solicitaţi intervenţia Serviciului de Asistenţă Tehnică autorizat.

Centrala este dotată cu un presostat hidraulic care, în caz de lipsă a apei, nu permite funcţionarea centralei.

0503_0901/CG1634

Robinet de încărcare

Figura 3

Robinet de evacuare

7. OPRIREA CENTRALEI TERMICE

Pentru oprirea centralei este necesară debranşarea aparatului de la reţeaua de energie electrică. Cu selectorul din figura 2 în poziţia 0 centrala rămâne oprită (afişajul indică OFF), dar circuitele electrice rămân sub tensiune, fiind activă funcţia antiîngheţ (paragraful 9).

NOTĂ: cu selectorul în poziţia “0” şi cu sonda externă racordată, afişajul indică temperatura externă (°C).

8. ÎNLOCUIRE GAZ

Centralele pot funcţiona fie cu gaz metan, fie cu gaz GPL. În cazul în care se dovedeşte a fi necesară transformarea, va trebui să apelaţi la Serviciul de Asistenţă Tehnică autorizat.

INSTRUCŢIUNI DESTINATE UTILIZATORULUI

Page 6

9. OPRIREA DE DURATĂ A INSTALAŢIEI. PROTECŢIE ÎMPOTRIVA ÎNGHEŢULUI

Se recomandă evitarea golirii întregii instalaţii de încălzire întrucât schimburile de apă au ca efect şi depunerile de calcar, inutile şi dăunătoare, în interiorul centralei şi al corpurilor de încălzire. Dacă pe timp de iarnă, instalaţia termică nu este utilizată şi în cazul pericolului de îngheţ, se recomandă amestecarea apei din instalaţie cu soluţii anticongelante adecvate, destinate acestei întrebuinţări speciale (ex. glicol propilenic asociat cu inhibitori ai incrustaţiilor şi coroziunilor). Unitatea electronică a centralei este prevazută cu o funcţie “antiîngheţ” în circuitul de încălzire care, la o temperatură a apei din turul instalaţiei, mai mică de 5 °C, face ca arzătorul să funcţioneze, până la atingerea în tur a unei valori de 30 °C. Această funcţie este operaţională dacă: * centrala este alimentată cu energie electrică; * există gaz; * presiunea instalaţiei este cea prescrisă; * centrala nu este blocată.

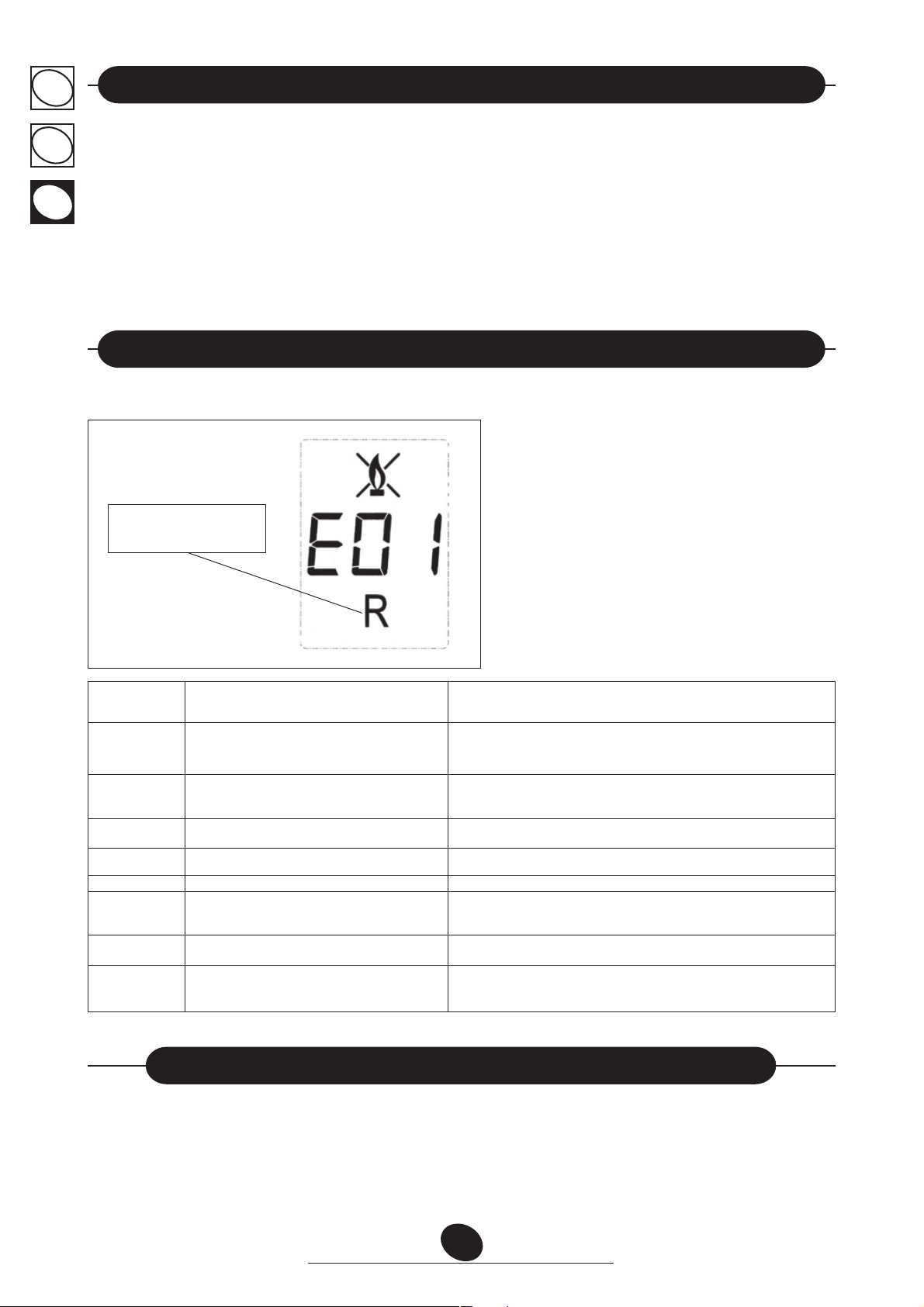

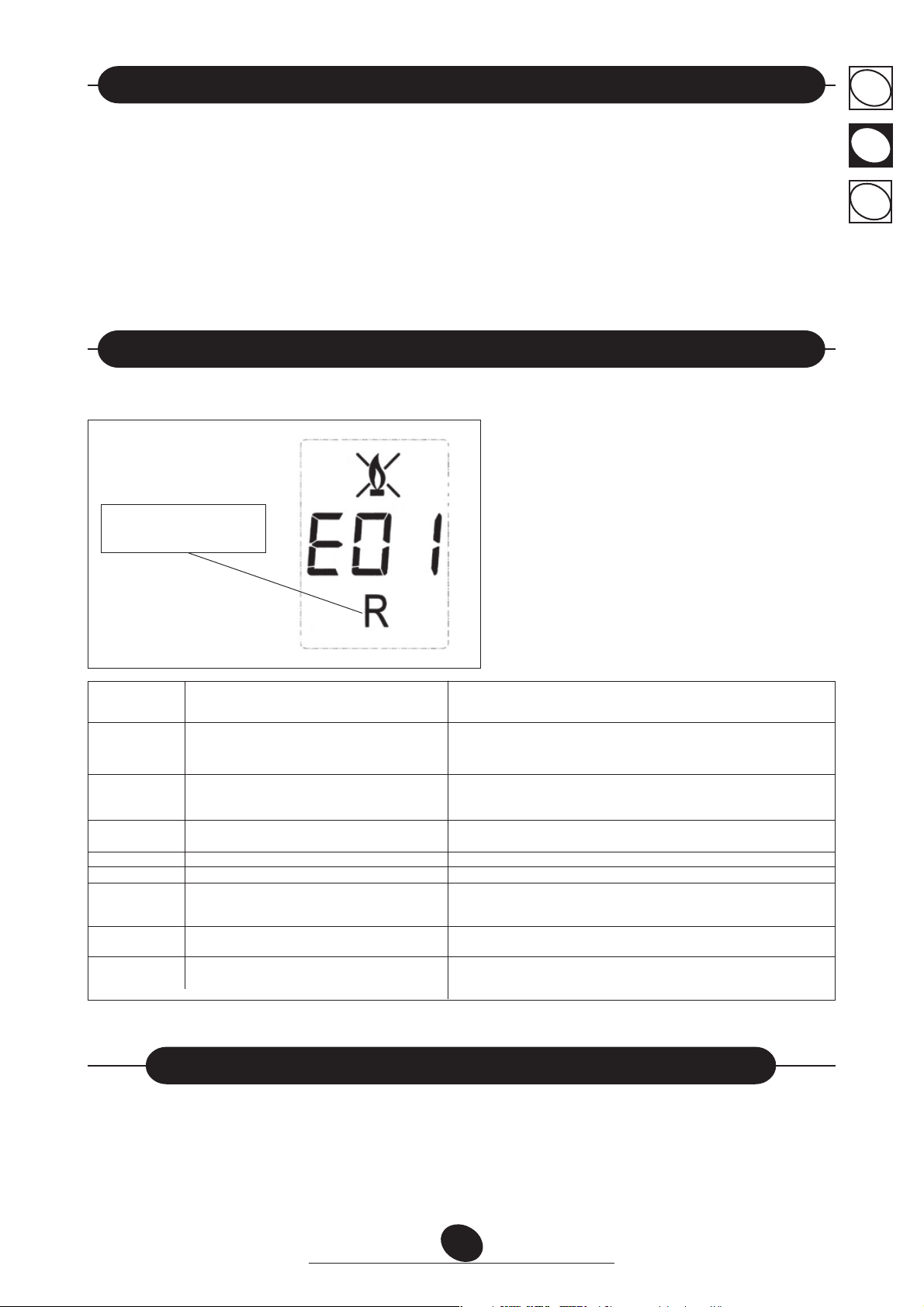

10. INDICATOARE-INTRAREA ÎN FUNCŢIUNE A DISPOZITIVELOR DE SIGURANŢĂ

Anomaliile sunt vizualizate pe afişaj identificate de un cod de eroare (ex. E 01):

Pentru RESETAREA centralei, poziţionaţi pentru cel puţin 2 secunde selectorul (figura 2) pe “R”. În caz de intrare în

0503_1802

funcţiune repetată a acestui dispozitiv, adresaţi-vă centrului de asistenţă tehnică autorizat.

Anomalii

RESETABILE

Figura 4

Cod

vizualizat

E01

E02

E03 E05 E06 E10

E25

E35

ANOMALIE

Blocare lipsă aprindere

Blocare datorită intrării în funcţiune a termostatului de siguranţă

Intrarea în funcţiune a termostatului de fum / presostat de fum Defecţiune sondă tur Defecţiune sondă circuit de apă menajeră Lipsă consens al presostatului hidraulic

Intrare în funcţiune de siguranţă, probabil din cauza blocării pompei. Flacără parazită (eroare flacără)

Poziţionaţi pentru cel puţin 2 secunde selectorul (figura 2) în “R”. În caz de intrare în funcţiune repetată a acestui dispozitiv, adresaţi-vă centrului de asistenţă tehnică autorizat. Poziţionaţi pentru cel puţin 2 secunde selectorul (figura 2) în “R”. În caz de intrare în funcţiune repetată a acestui dispozitiv, adresaţi-vă centrului de asistenţă tehnică autorizat. Adresaţi-vă centrului de asistenţă tehnică autorizat. Adresaţi-vă centrului de asistenţă tehnică autorizat. Adresaţi-vă centrului de asistenţă tehnică autorizat. Verificaţi ca presiunea instalaţiei să fie cea prescrisă. Consultaţi paragraful 6. Dacă anomalia persistă, adresaţi-vă centrului de asistenţă tehnică autorizat.

Adresaţi-vă centrului de asistenţă tehnică autorizat.

Poziţionaţi pentru cel puţin 2 secunde selectorul (figura 2) în “R”. În caz de intrare în funcţiune repetată a acestui dispozitiv, adresaţi-vă centrului de asistenţă autorizat.

Notă: Este posibil să efectuaţi 5 încercări consecutive de reiniţializare

după care centrala se blochează. Pentru efectuarea unei noi încercări de reiniţializare, este necesară deplasarea selectorului din figura 2 în poziţia OFF pentru câteva secunde.

tIntrare în funcţiune

NOTĂ: în caz de anomalie, retroiluminarea afişajului clipeşte intermitent în acelaşi timp cu codul de eroare indicat.

11. INSTRUCŢIUNI DE ÎNTREŢINERE CURENTĂ

Pentru a asigura centralei o eficienţă absolută de funcţionare şi siguranţă este necesar, la sfârşitul fiecărui sezon, să solicitaţi Serviciului de Asistenţă Tehnică autorizat, să verifice centrala (a se vedea DPR nr. 412 din 26 August 1993). O întreţinere atentă va contribui întotdeauna la economisirea cheltuielilor de exploatare a centralei. Curăţarea externă a aparatului nu trebuie să fie efectuată cu substanţe abrazive, agresive şi/sau uşor inflamabile (ex. benzină, alcool etc.) şi, în orice caz, trebuie să fie efectuată când aparatul este dezactivat (a se vedea capitolul 7 “oprirea centralei”).

INSTRUCŢIUNI DESTINATE UTILIZATORULUI

Page 7

12. AVERTISMENTE GENERALE

Atenţie: Cu selectorul din figura 2 în poziţia Iarnă ( ), sunt necesare câteva minute de aşteptare la fiecare intrare în funcţiune a dispozitivului

de reglare a încălzirii (2-figura 1), înainte de o nouă aprindere.

Această aşteptare nu se referă la funcţia apă menajeră.

Pentru o reaprindere imediată mutaţi selectorul (figura 2) în poziţia 0 şi apoi din nou în poziţia (

Notele şi instrucţiunile technice care urmează sunt adresate instalatorilor, pentru a le da acestora posibilitatea efectuării unei instalări perfecte. Instrucţiunile referitoare la pornirea şi utilizarea centralei sunt oferite în partea destinată utilizatorului.

Instalarea, întreţinerea şi exploatarea instalaţiilor de uz casnic cu gaz trebuie efectuate de către personal calificat, potrivit normelor in vigoare.

Pe lângă acestea, trebuie amintite următoarele:

• Centrala poate fi utilizată cu orice tip de placă convectoare, radiator, termoconvector, alimentate la două tuburi sau la unul singur. Secţiunile circuitului vor fi, în orice caz, calculate după metodele obişnuite, ţinând cont de caracteristica debit - diferenţă de nivel disponibilă la placă şi menţionată în paragraful 26.

•Fragmentele de ambalaj (pungi din plastic, polistiren, etc.) nu trebuie să fie lăsate la îndemâna copiilor, întrucât constituie potenţiale surse de pericol.

• Prima pornire trebuie să fie efectuată de Serviciul de Asistenţă Tehnică autorizat, prezentat în foaia anexată.

Nerespectarea celor de mai sus atrage după sine pierderea garanţiei.

13. AVERTISMENTE ANTERIOARE INSTALĂRII

a) O verificare pentru a vă asigura că centrala este proiectată pentru funcţionarea cu tipul de gaz disponibil. Acest lucru este indicat pe

instrucţiunile de pe ambalaj şi pe placa tipologică a aparatului.

b) Efectuarea unui control al coşului de fum pentru a verifica dacă acesta are un tiraj corespunzător, să nu prezinte ştrangulări şi să nu fie

c) Efectuarea unui control pentru a vă asigura că, în cazul racordurilor la hornuri preexistente, acestea au fost curăţate perfect întrucât

reziduurile, desprinzându-se de pe pereţi în timpul funcţionării, ar putea împiedica circulaţia fumului.

Pe lângă acestea este indispensabil, în scopul păstrării unei funcţionări corecte şi garanţiei aparatului, să respectaţi următoarele instrucţiuni:

1. Circuit de apă menajeră:

2. Circuit de încălzire

2.1. instalaţie nouă:

Înainte de instalarea centralei, instalaţia trebuie să fie curăţată corespunzător, în scopul îndepărtării reziduurilor rămase de la filetări, sudări şi eventuali solvenţi, utilizând produse adecvate disponibile pe piaţă fără acizi şi nealcaline, care să nu atace metalele, părţile din plastic şi cauciuc. Produsele recomandate pentru curăţare sunt: SENTINEL X300 sau X400 şi FERNOX Regenerator pentru instalaţiile de încălzire. Pentru utilizarea acestor produse urmaţi cu atenţie instrucţiunile oferite odată cu produsele.

2.2. instalaţie existentă:

Înainte de instalarea centralei, instalaţia trebuie să fie complet golită şi curăţată corespunzător de murdărie şi impurităţi, utilizând produsele adecvate disponibile pe piaţă menţionate la punctul 2.1. Pentru protejarea instalaţiei de incrustaţii este necesară utilizarea produselor inhibitoare cum ar fi SENTINEL X100 şi FERNOX Protector pentru instalaţiile de încălzire. Pentru utilizarea acestor produse urmaţi cu atenţie instrucţiunile oferite odată cu produsele. Amintim faptul că prezenţa unor depuneri în instalaţia de încălzire cauzează probleme funcţionale centralei (ex. supraîncălzire şi zgomote la nivelul schimbătorului de căldură).

Nerespectarea celor de mai sus atrage după sine pierderea garanţiei aparatului.

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 8

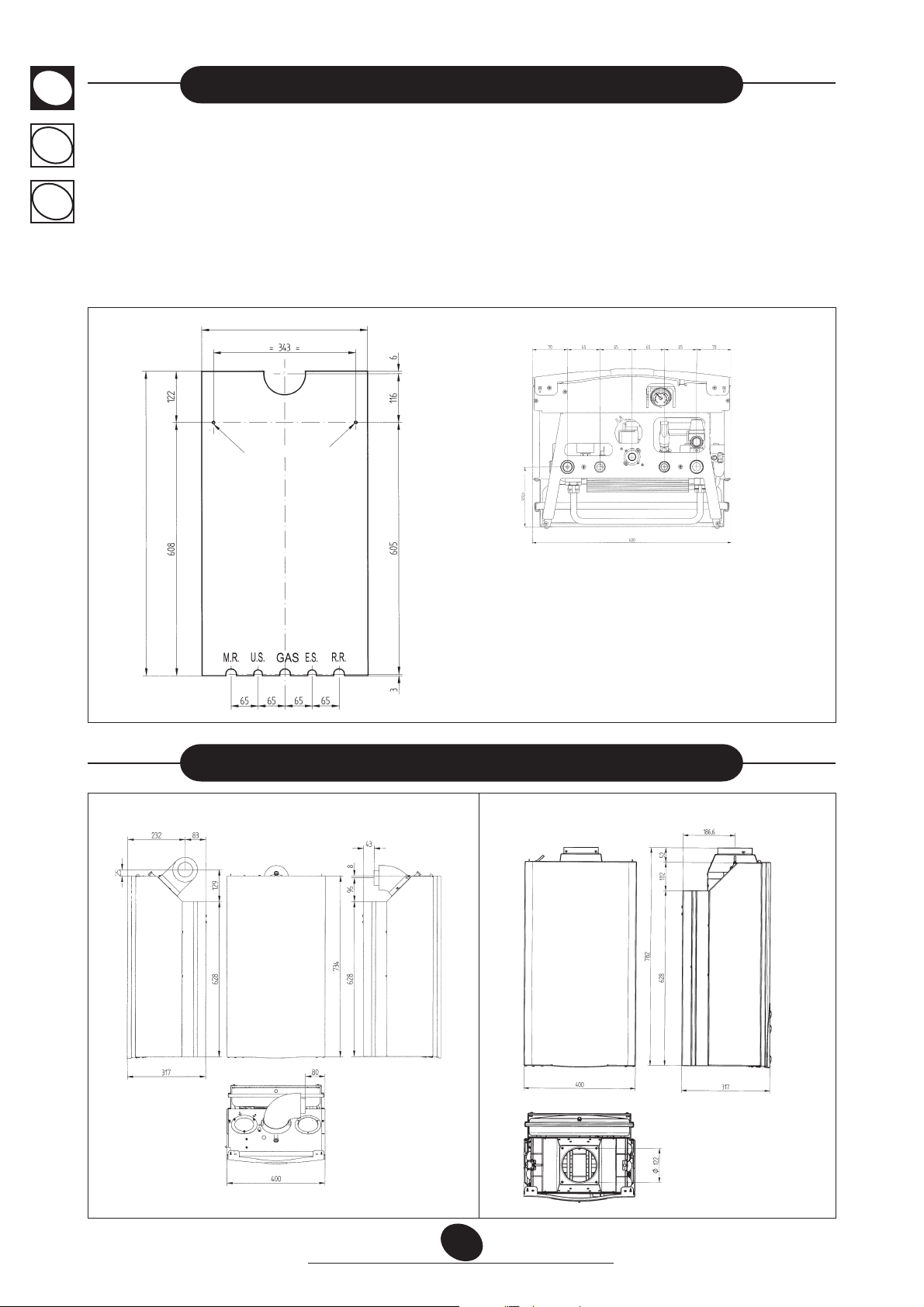

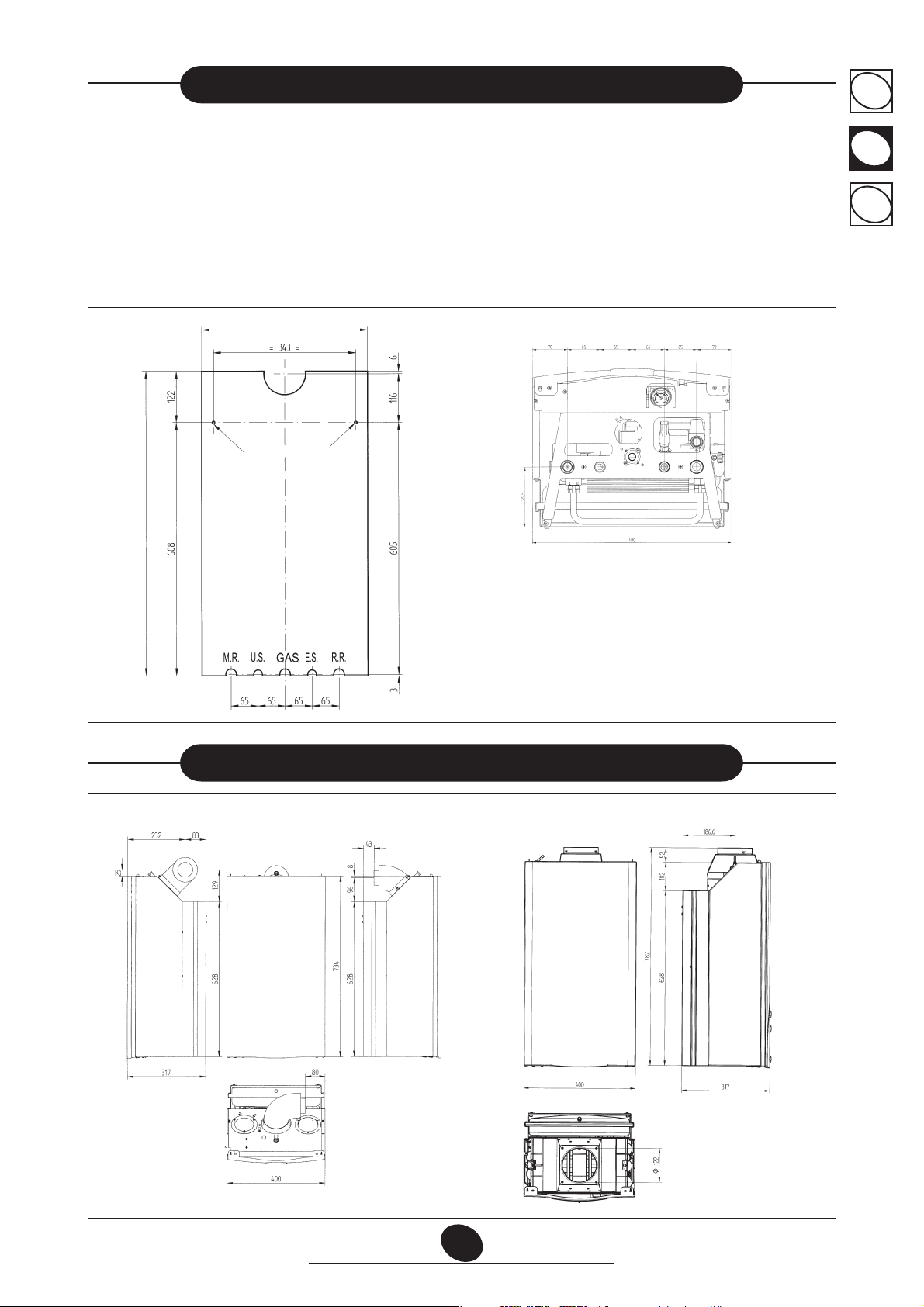

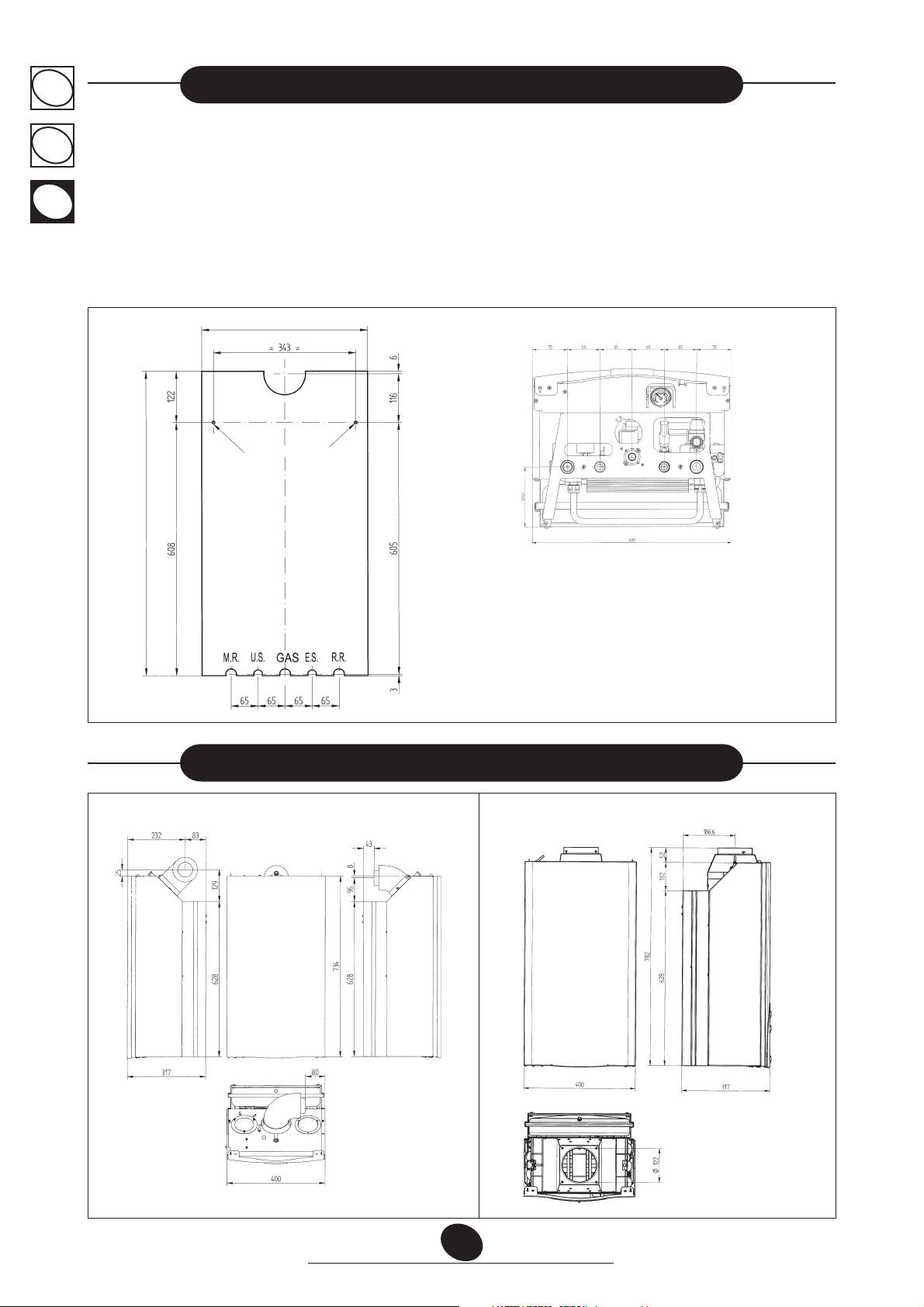

14. INSTALAREA CENTRALEI

Odată stabilit locul de amplasare a centralei, montaţi dispozitivul de fixare în perete. Montaţi instalaţia pornind de la poziţia racordurilor de apă şi gaz existente în partea inferioară a dispozitivului. Se recomandă instalarea, la circuitul de încălzire, a două robinete (tur şi retur) G3/4, disponibile la cerere, care permit, în caz de intervenţii importante, acţionarea, fără necesitatea golirii întregii instalaţii de încălzire. În cazul instalaţiilor deja existente şi în cazul efectuării unor înlocuiri se recomandă, pe lângă cele amintite, poziţionarea la returul centralei şi în partea de jos a unui vas de decantare destinat colectării depunerilor sau reziduurilor prezente şi după spălare şi care în timp pot fi puse în circulaţie. Odată fixată centrala în perete, efectuaţi racordarea la conductele de evacuare şi admisie, livrate ca accesorii, conform descrierii din capitolele următoare. În cazul instalării unei centrale cu tiraj natural model 240 i - 1.240 i efectuaţi racordarea la coşul de fum prin intermediul unui tub metalic care să reziste în timp la solicitările mecanice normale, la căldură şi la acţiunea produşilor combustiei şi a eventualilor lor vapori.

= LĂŢIME CENTRALĂ 400=

0503_0902/CG1635

PUNCT DE PRINDERE CENTRALĂ

ÎNĂLŢIME CENTRALĂ 730

0303_2401

MR: tur încălzire G 3/4 US: ieşire apă caldă menajeră G 1/2 GAS: admisie gaz în centrală G 3/4 ES: admisie apă rece menajeră G 1/2 RR: retur încălzire G 3/4

Figura 5

15. DIMENSIUNI CENTRALĂ TERMICĂ

240 i - 1.240 i240 Fi - 1.240 Fi

0503_0904/CG1636

Figura 6

0503_0903/CG1637

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 9

16. INSTALAREA CONDUCTELOR DE EVACUARE - ADMISIE

Modelul 240 Fi - 1.240 Fi

Instalarea centralei poate fi efectuată cu uşurinţă şi flexibilitate, datorită accesoriilor livrate şi descrise în continuare. La origine, centrala este concepută pentru racordarea la o conductă de evacuare - admisie de tip coaxial, vertical sau orizontal. Cu ajutorul accesoriului de dublare este posibilă utilizarea şi a conductelor separate.

Utilizaţi pentru instalare numai accesoriile livrate de fabricant!

Tip de conducte

coaxiale

separate verticale

separate orizontale

Lungimea max

conducte de evacuare

5 m 15 m 30 m

Pentru fiecare cot

de 90° instalat lungimea max

se reduce cu

1 m 0,5 m 0,5 m

Figura 7

Pentru fiecare cot

de 45° instalat lungimea max

se reduce cu

0,5 m 0,25 m 0,25 m

Diametrul

final

al coşului

100 mm 133 mm

0503_0905/CG1638

Diametrul

conductei

exterioare

100 mm

80 mm 80 mm

Conducta de evacuare - admisie coaxială (concentrică)

Acest tip de conductă permite evacuarea produşilor de combustie şi admisia de aer comburant atât în exteriorul edificiului, cât şi în hornurile de tip LAS. Cotul coaxial de 90° permite racordarea centralei la conductele de evacuare-admisie în orice direcţie, datorită posibilităţii de rotaţie la 360°. Acesta poate fi utilizat şi ca racord suplimentar la conducta coaxială sau la cotul de 45°.

(*) Diafragma existentă în centrală trebuie îndepărtată numai în cazurile în care lungimea conductei de evacuare depăşeşte 1 metru plus un cot.

În caz de evacuare în exterior, conducta de evacuare-admisie trebuie să iasă din perete cel puţin 18 mm pentru a permite poziţionarea rozetei din aluminiu şi strângerea sa, în vederea evitării infiltraţiilor de apă. Înclinaţia minimă spre exterior a acestor conducte trebuie să fie de 1 cm la metru de lungime.

Introducerea unui cot de 90° reduce lungimea totală a conductei cu 1 metru. Introducerea unui cot de 45° reduce lungimea totală a conductei cu 0,5 metri.

Figura 8

Racord de fixare Manşon elastic

Diafragmă (*)

020221_1200

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 10

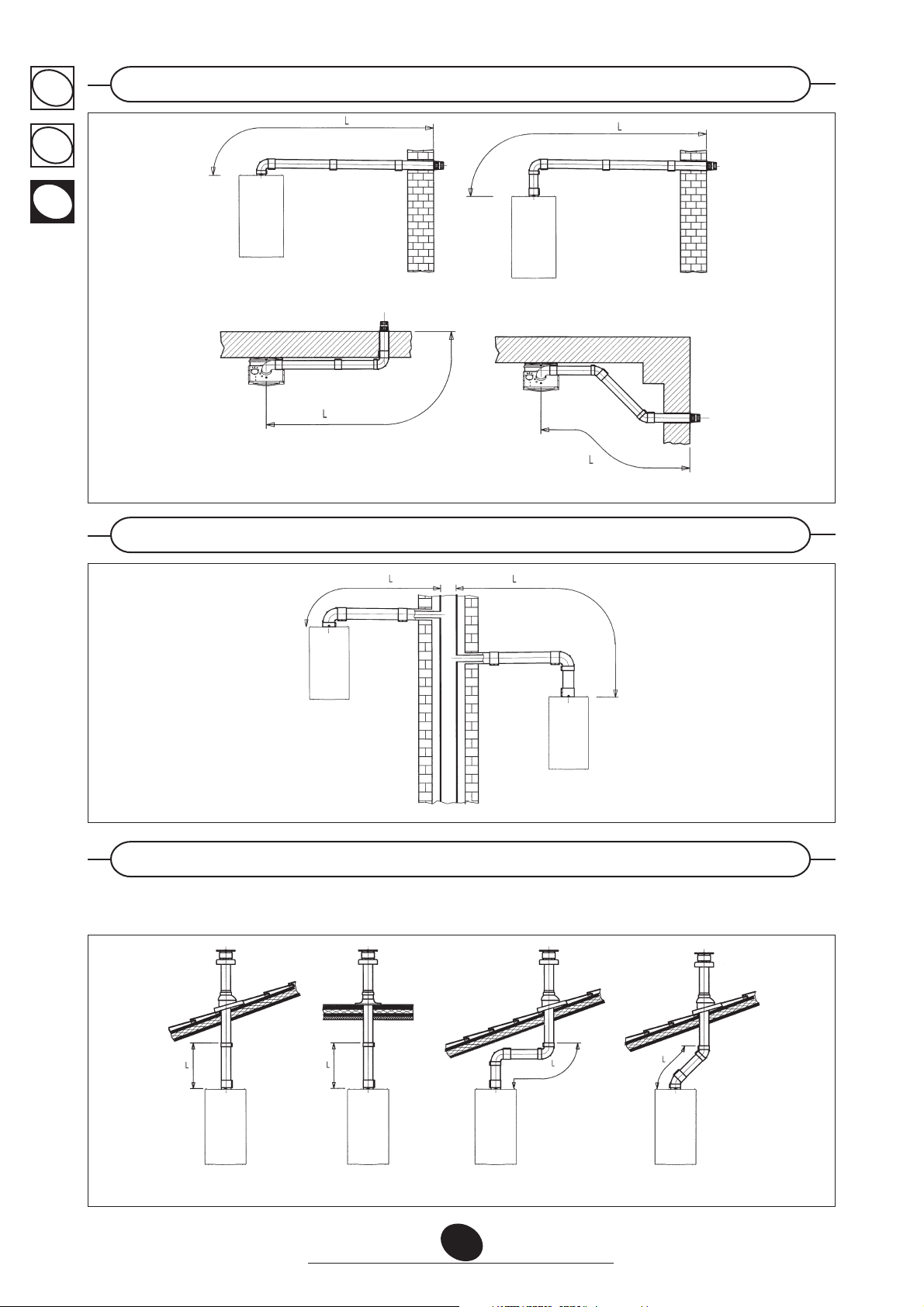

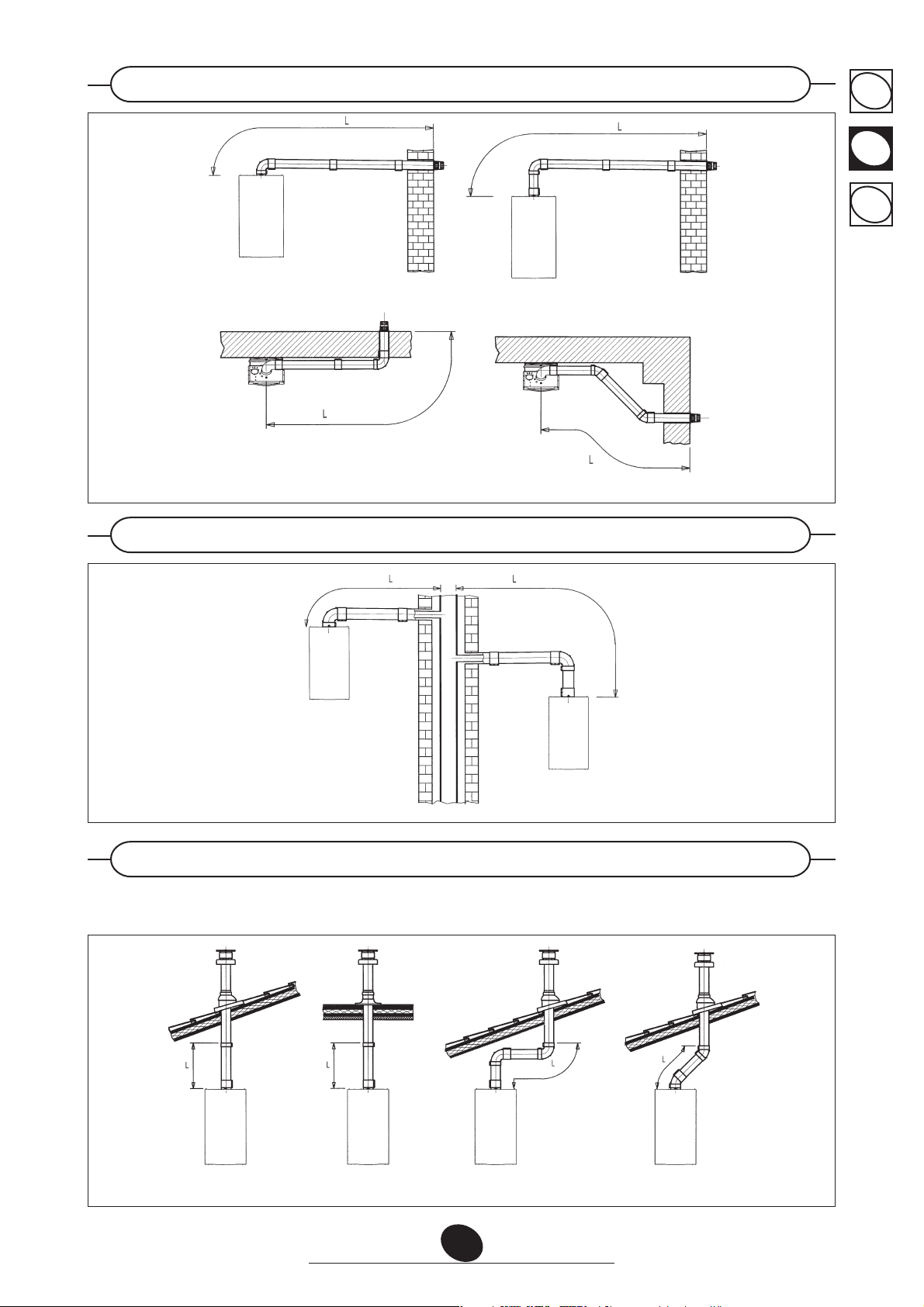

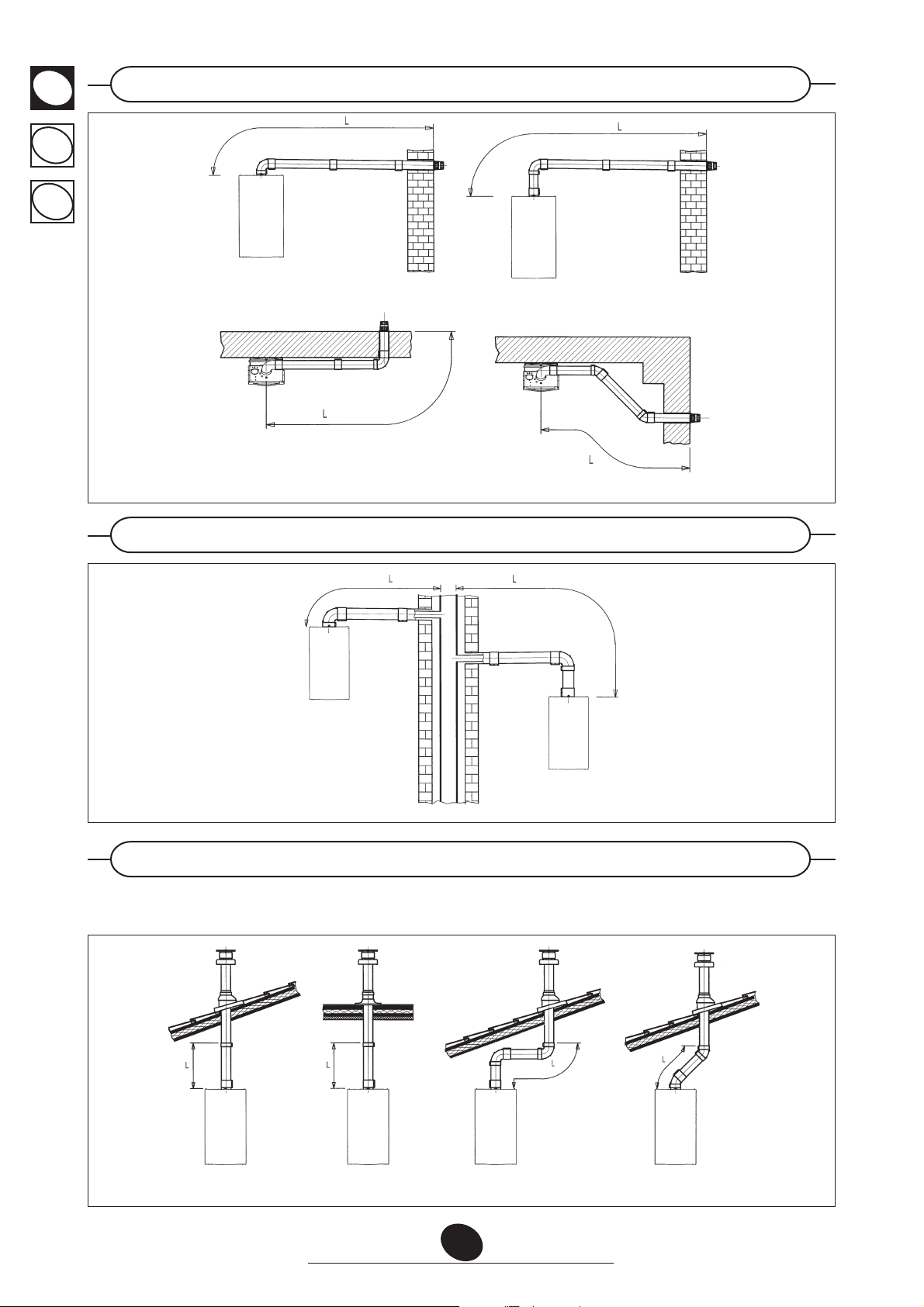

16.1 EXEMPLE DE INSTALARE CU CONDUCTE ORIZONTALE

0503_0906/CG1639

L max = 5 m

L max = 4 m

L max = 5 m

L max = 4 m

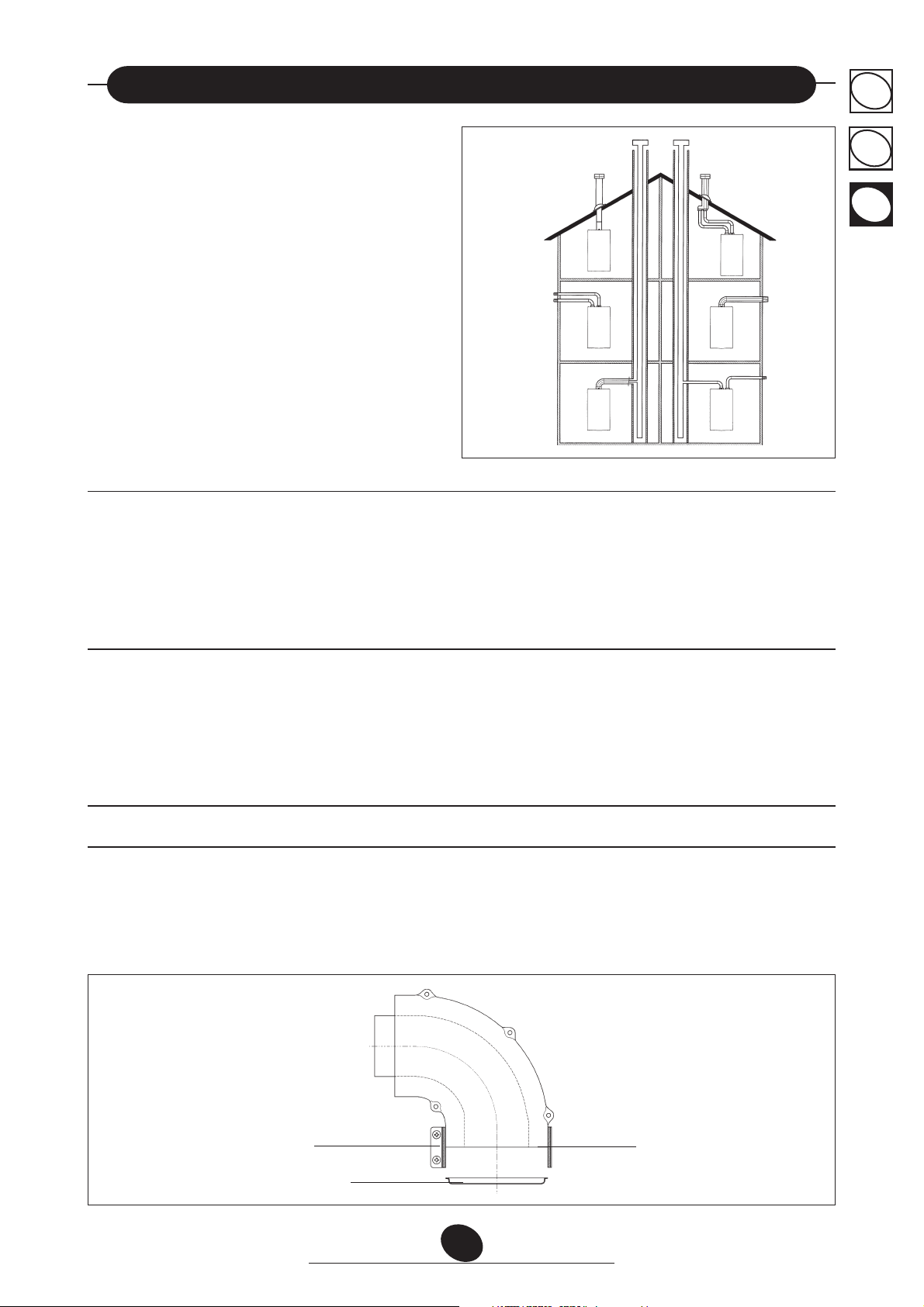

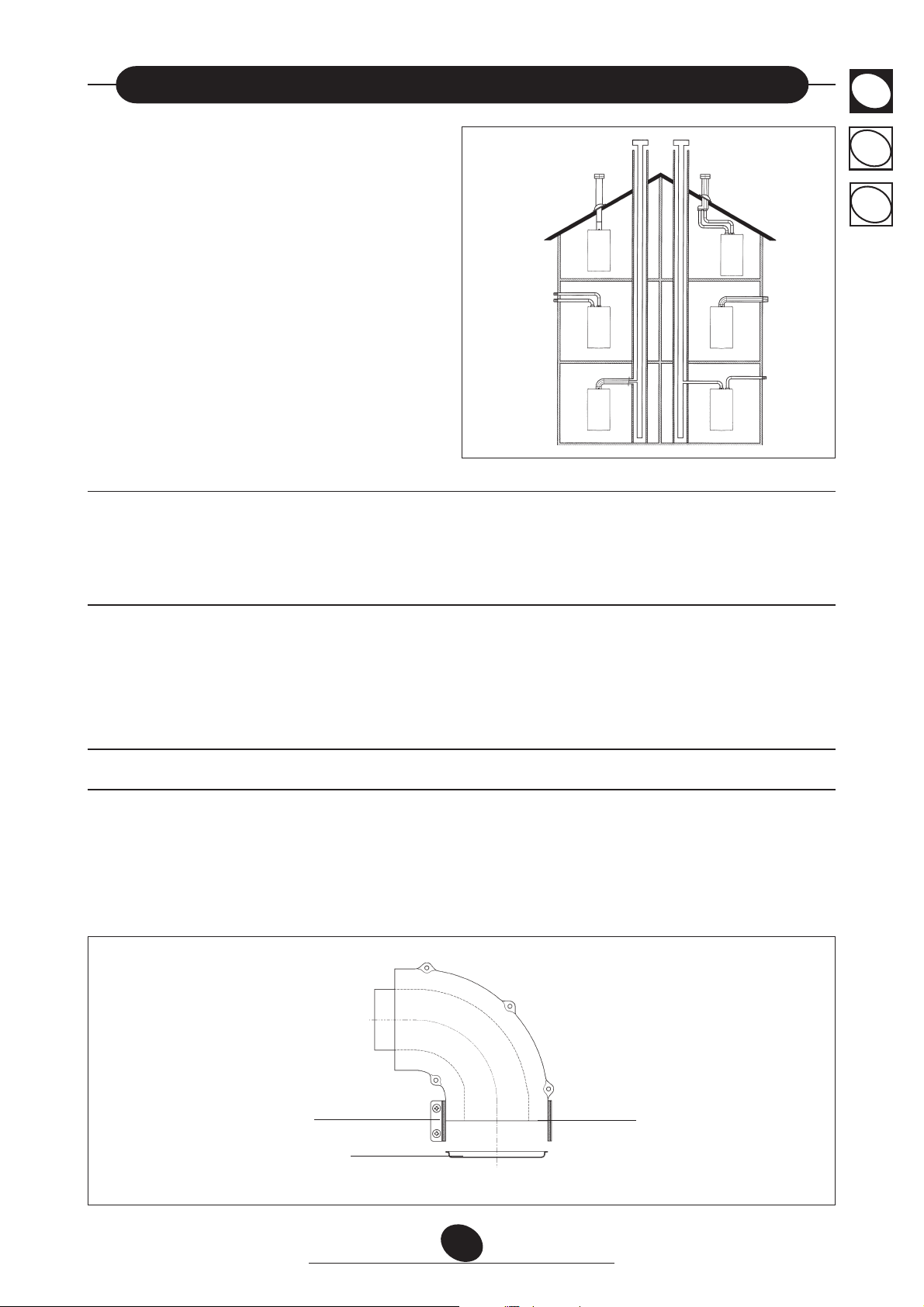

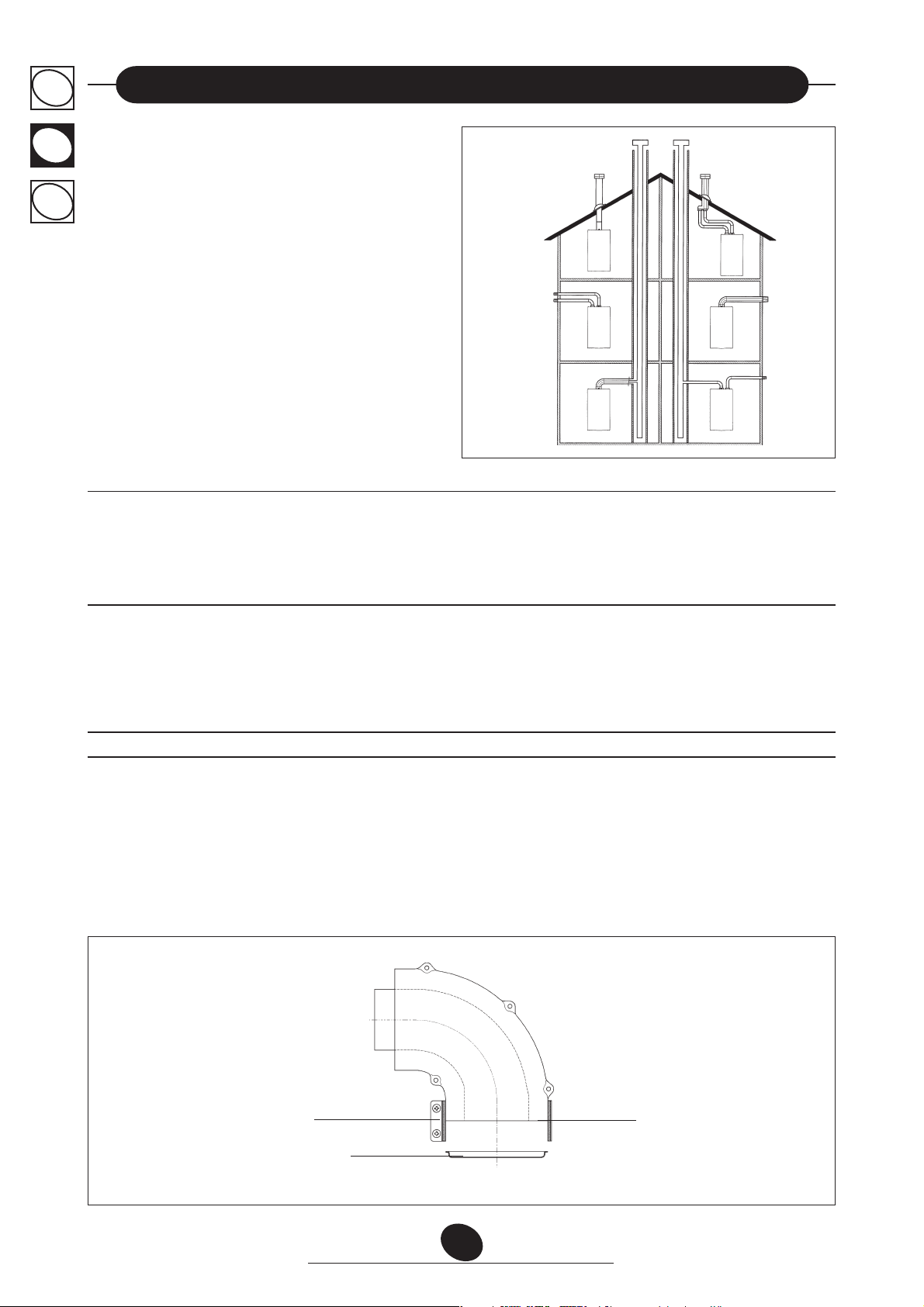

16.2 EXEMPLE DE INSTALARE CU HORNURI DE TIP LAS

0503_0907/CG1640

L max = 5 m

16.3 EXEMPLE DE INSTALARE CU CONDUCTE VERTICALE

Instalarea poate fi efectuată atât în cazul acoperişului înclinat cât şi în cazul acoperişului plan utilizând accesoriul coş şi ţigla adecvată cu dispozitiv de protecţie disponibil la cerere.

0503_0908/CG1641

L max = 4 m L max = 4 m L max = 2 m L max = 3 m

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 11

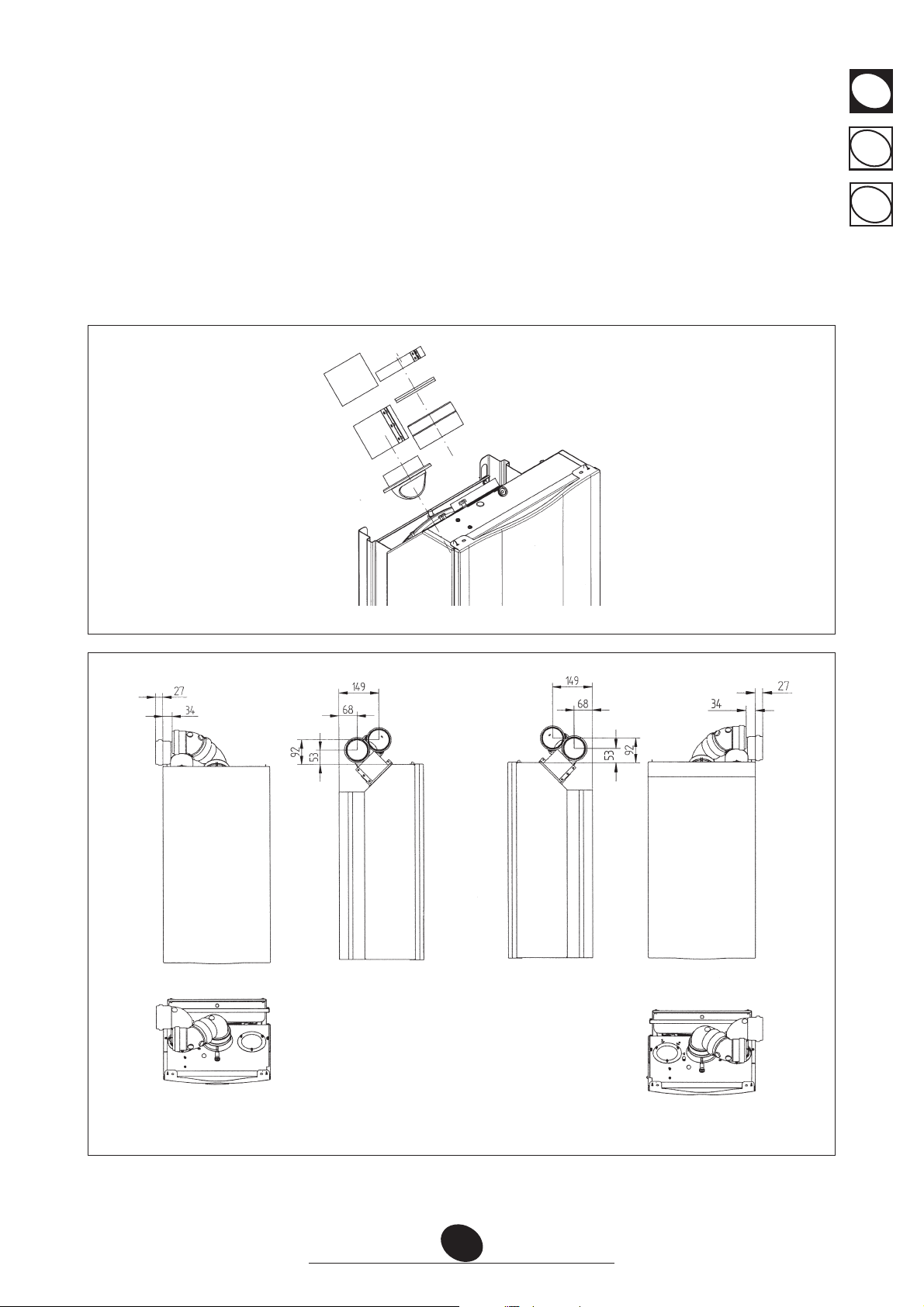

Pentru instrucţiuni mai detaliate cu privire la modalităţile de montare a accesoriilor, consultaţi instrucţiunile tehnice care însoţesc accesoriile respective.

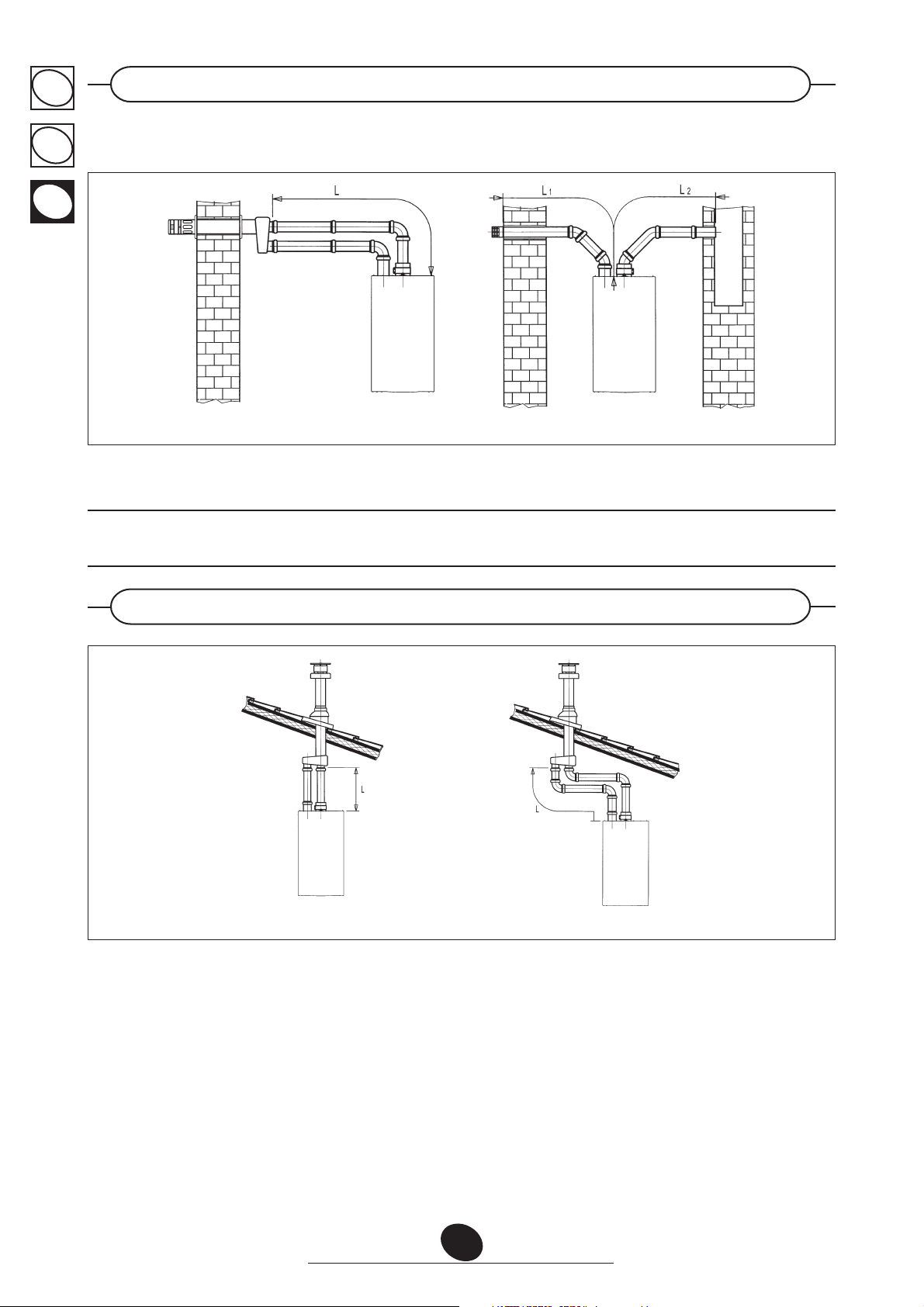

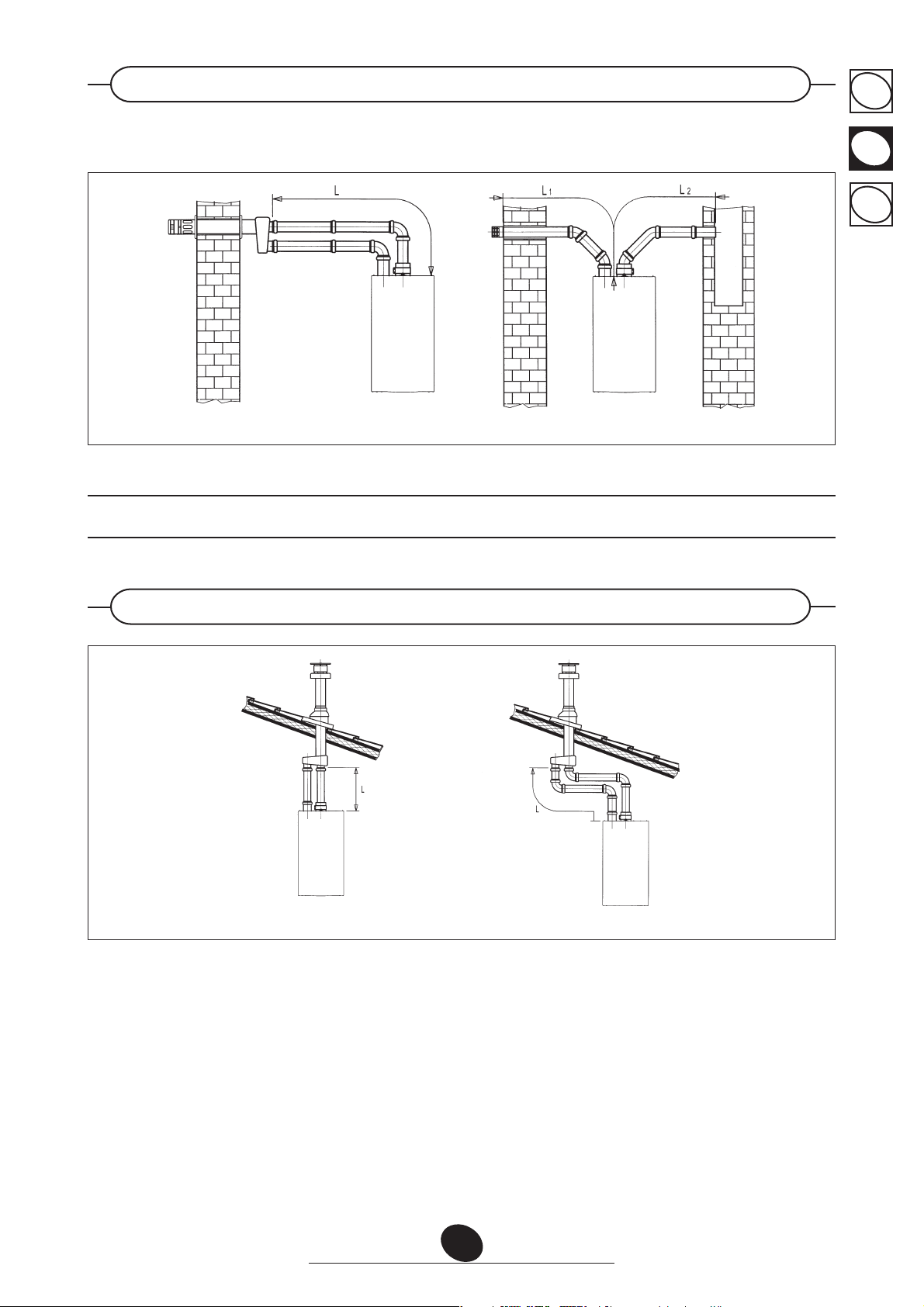

Conductele de evacuare-admisie separate

Acest tip de conductă permite evacuarea produşilor combustiei atât în afara edificiului, cât şi în hornuri individuale. Admisia de aer comburant poate fi efectuată în zone diferite de cele de evacuare. Accesoriul de dublare este alcătuit dintr-un racord de reducere a evacuării (100/80) şi un racord de admisie a aerului. Garnitura şi şuruburile racordului de admisie a aerului ce trebuie utilizate sunt cele scoase anterior din capac. Diafragma existentă în centrală trebuie îndepărtată în caz de instalare cu aceste tipuri de conducte.

Cotul de 90° permite racordarea centralei la conductele de evacuare şi de admisie în orice direcţie datorită posibilităţii de rotaţie la 360°. Acesta poate fi utilizat şi ca un racord suplimentar la conductă sau la cotul de 45°.

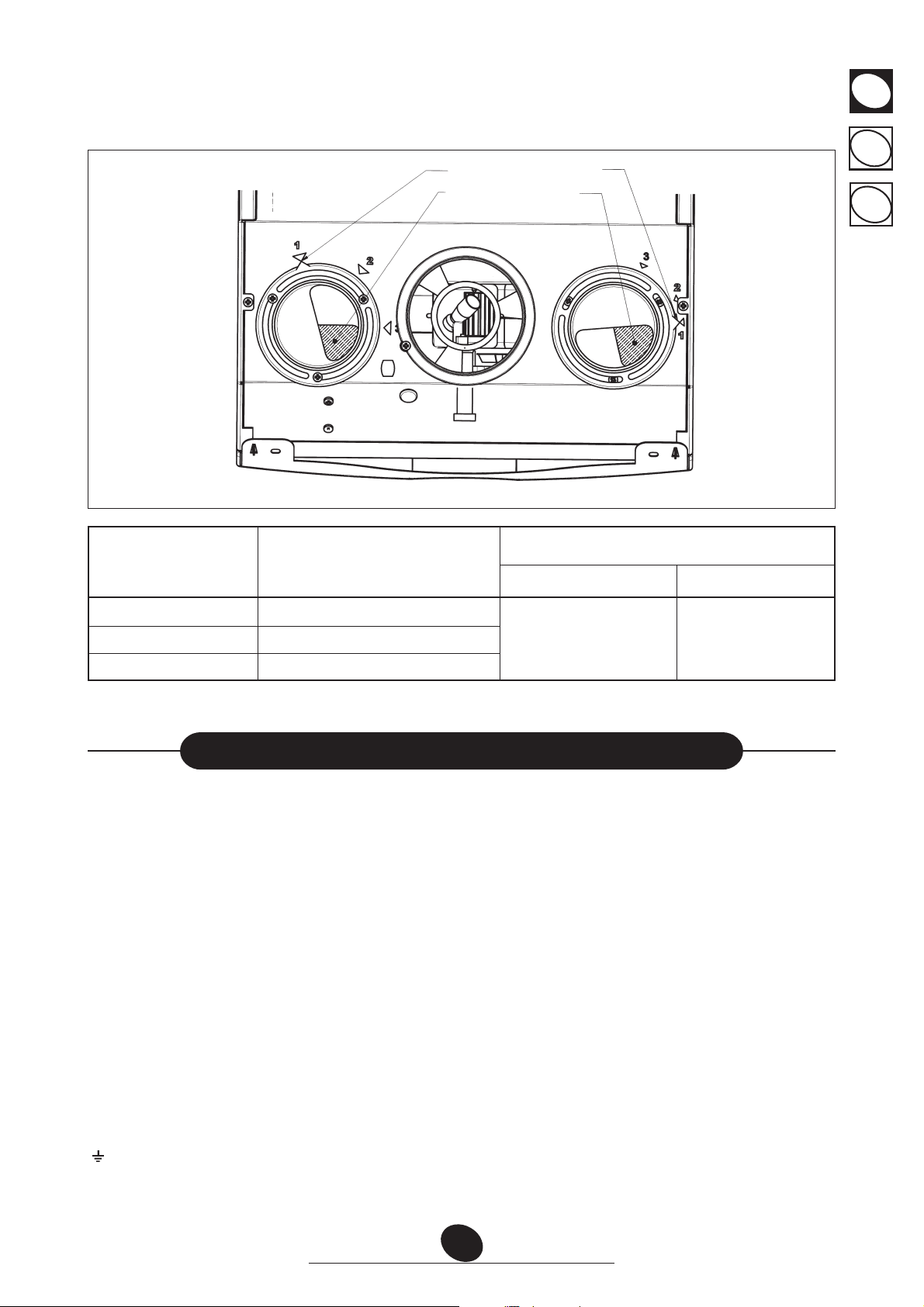

Exemplu de admisie aer comburant la stânga

020130_0700

0503_0909/CG1642

CU ADMISIE LA STÂNGA

Introducerea unui cot de 90° reduce lungimea totală a conductei cu 0,5 metri. Introducerea unui cot de 45° reduce lungimea totală a conductei cu 0,25 metri.

CU ADMISIE LA DREAPTA

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 12

16.4 EXEMPLE DE INSTALARE CU CONDUCTE SEPARATE ORIZONTALE

Important - Înclinarea minimă, spre exterior, a conductei de evacuare trebuie să fie de 1 cm la metru lungime.

În cazul instalării kit-ului de colectare a condensului, înclinarea conductei de evacuare trebuie orientată spre centrală.

0503_2201/CG1643

L max = 10 m

NB: Pentru tipurile C52 conductele de admisie a aerului comburant şi de evacuare a produşilor de combustie nu trebuie poziţionate pe pereţi opuşi edificiului.

Conducta de admisie trebuie să aibă o lungime maximă de 10 metri. În cazul în care lungimea conductei de evacuare este mai mare de 6 metri, este necesară instalarea, în aproprierea centralei, a kit-ului de colectare a condensului livrat ca accesoriu.

(L1 + L2) max = 30 m

16.5 EXEMPLE DE INSTALARE CU CONDUCTE SEPARATE VERTICALE

0503_0911/CG1644

L max = 12 m

Important: conducta de evacuare a produşilor de combustie trebuie să fie izolată corespunzător, în punctele în care aceasta vine în contact cu pereţii locuinţei, utilizând un material izolant adecvat (de exemplu un strat de vată de sticlă). Pentru instrucţiuni mai detaliate cu privire la modalităţile de montare a accesoriilor, consultaţi instrucţiunile tehnice care însoţesc accesoriile respective.

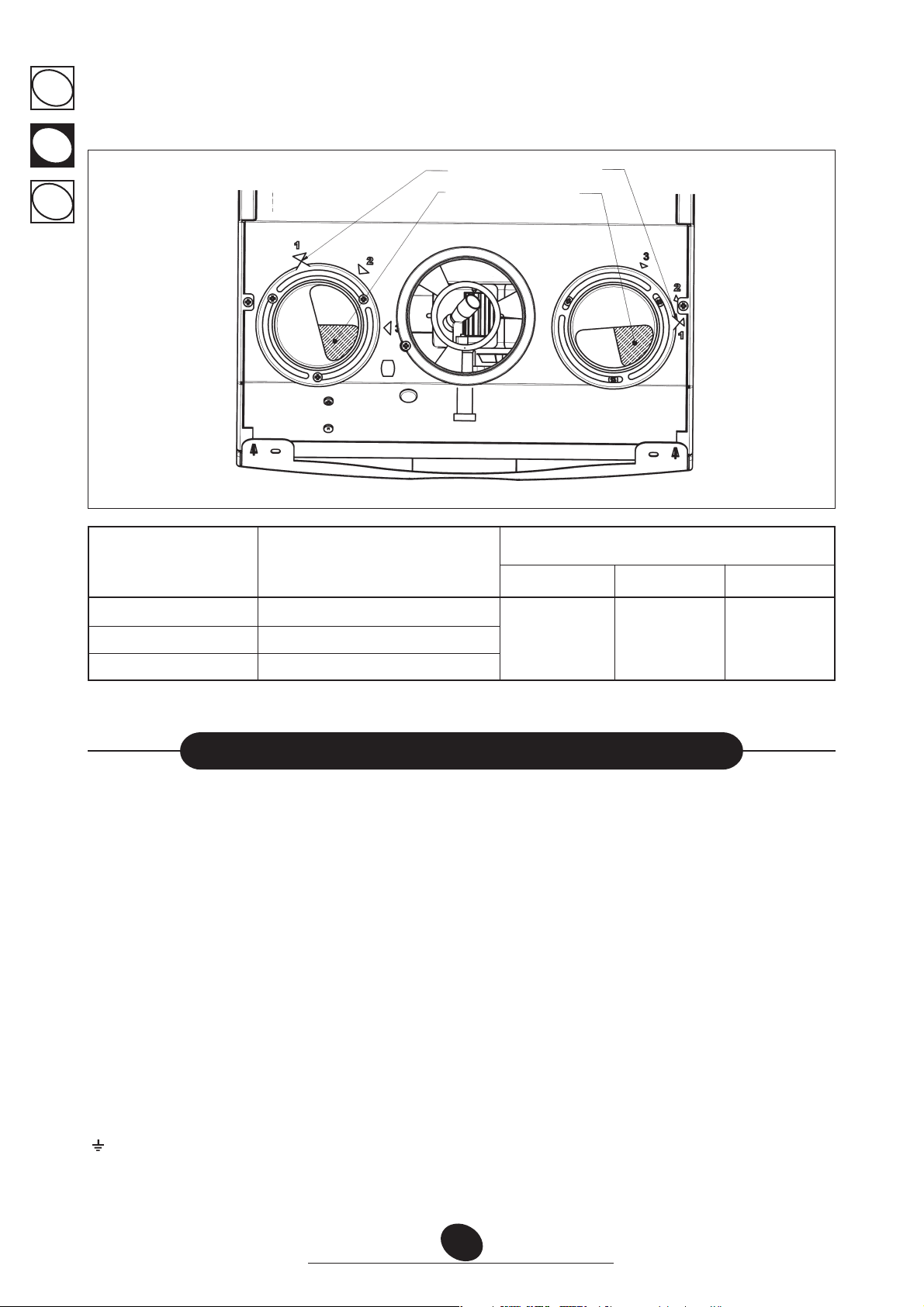

Reglarea registrului de aer pentru evacuare dublată

Reglarea acestui registru se dovedeşte a fi necesară pentru optimizarea randamentului şi a parametrilor combustiei. Rotind racordul de admisie a aerului se reglează în mod adecvat excesul de aer în funcţie de lungimea totală a conductelor de evacuare şi admisie a aerului comburant. Rotiţi acest registru pentru a mări sau diminua excesul de aer comburant în funcţie de tipul de instalaţie (figura 9):

• Cu admisie la stânga

Rotiţi acest registru în sens orar pentru a mări excesul de aer comburant şi invers pentru a-l diminua;

• Cu admisie la dreapta

Rotiţi acest registru în sens orar pentru a diminua excesul de aer comburant şi invers pentru a-l mări;

Pentru o mai mare optimizare este posibilă măsurarea, cu ajutorul unui analizator, a produşilor combustiei, a procentului de CO2 din fum la

L max = 10 m

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 13

capacitatea termică maximă, şi reglarea treptată a registrului de aer până la obţinerea procentului de CO2 menţionat în tabelul următor, dacă în urma analizei se constată o valoare inferioară. Pentru montarea corectă a acestui dispozitiv, consultaţi şi instrucţiunile care însoţesc accesoriul respectiv.

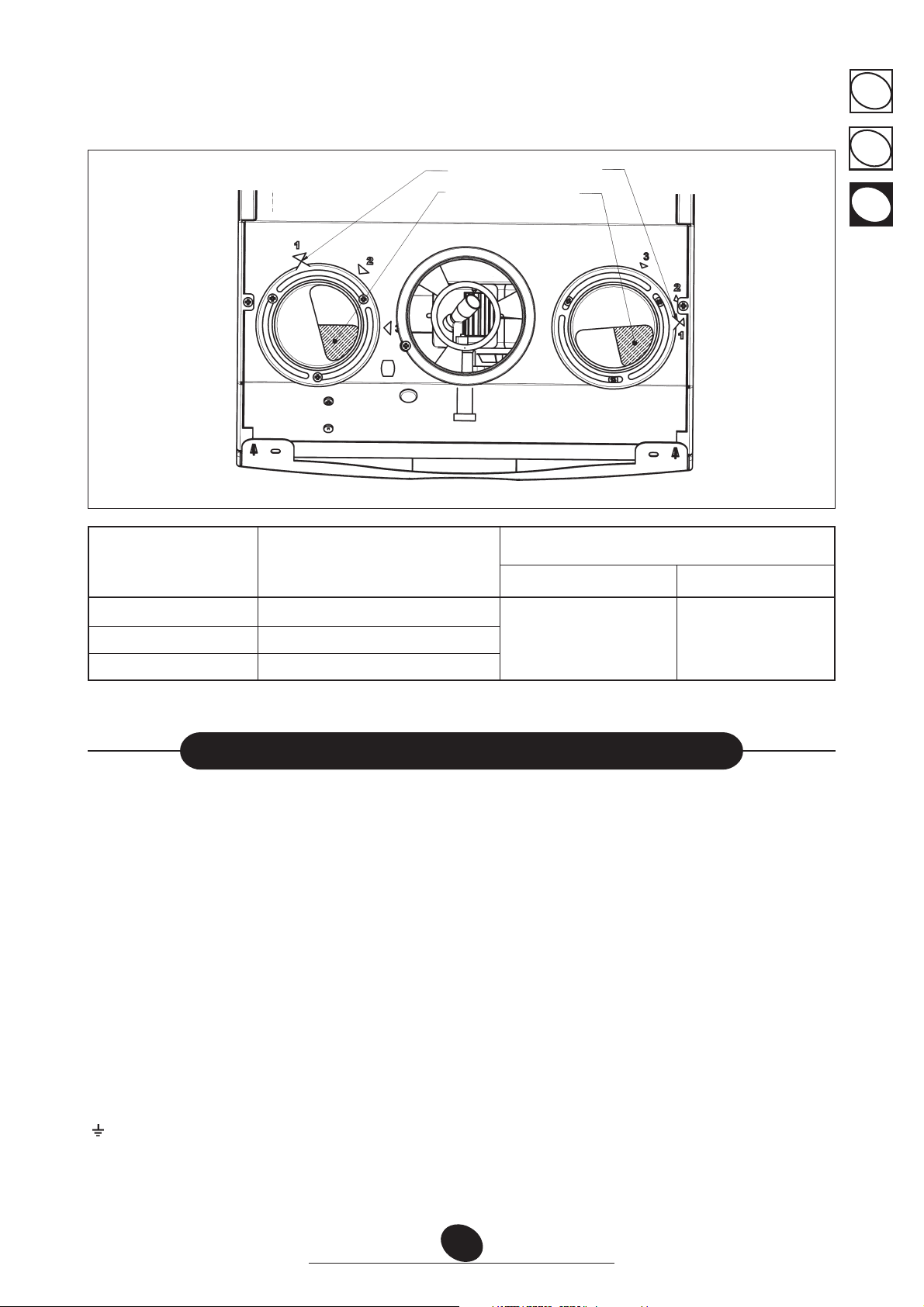

INDICATOR

DESCHIDERE

0503_1112/CG1660

Figura 9

CO2%

(L1+L2) MAX POZIŢIE REGISTRU

G.20 G.31

0÷4 1

4÷18 2 6,2 6,9

18÷30 3

17. RACORDUL LA REŢEAUA ELECTRICĂ

Siguranţa electrică a aparatului este asigurată numai când acesta este racordat corect la o instalaţie de împământare eficientă, racordarea fiind efectuată conform Normelor de siguranţă în vigoare privitoare la instalaţii (Legea nr. 46 din 5 martie 1990). Centrala trebuie racordată electric la o reţea de alimentare 230 V monofazică + împământare cu ajutorul cablului trifilar din dotare respectând polaritatea LINIE - NEUTRU.

Racordarea trebuie să fie efectuată prin intermediul unui întrerupător bipolar cu o deschidere a contactelor de cel puţin 3 mm.

În cazul înlocuirii cablului de alimentare, trebuie să se utilizeze un cablu adecvat “HAR H05 VV-F” 3x0,75 mm2, cu diametrul maxim de 8 mm.

Accesul la panoul de borne de alimentare

• întrerupeţi tensiunea în centrală cu ajutorul întrerupătorului bipolar;

• desfaceţi cele două şuruburi de fixare a panoului de comandă la centrală;

• rotiţi panoul de comandă;

• îndepărtaţi capacul pentru a avea acces la zona conexiunilor electrice (figura 10).

Siguranţa, de tip rapid de 2A, este încorporată în panoul de borne de alimentare (extrageţi suportul de culoare neagră al siguranţei pentru a efectua verificarea şi/sau înlocuirea).

IMPORTANT: respectaţi polaritatea în alimentare L (LINIE) - N (NEUTRU).

(L) = Linie (maro) (N) = Neutru (albastru)

( ) = Împământare (galben-verde)

(1) (2) = Contact pentru termostat ambiental

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 14

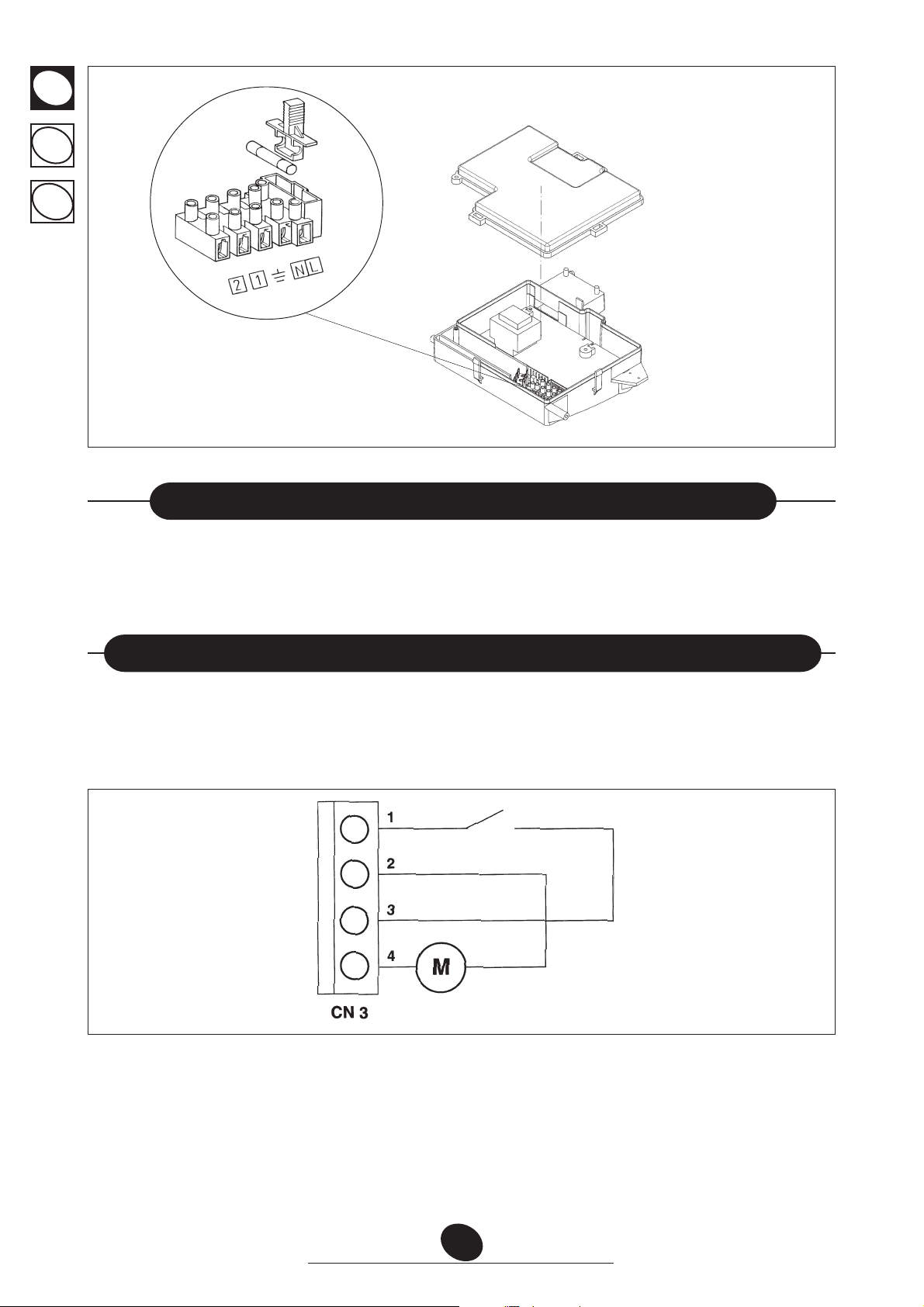

9402250715

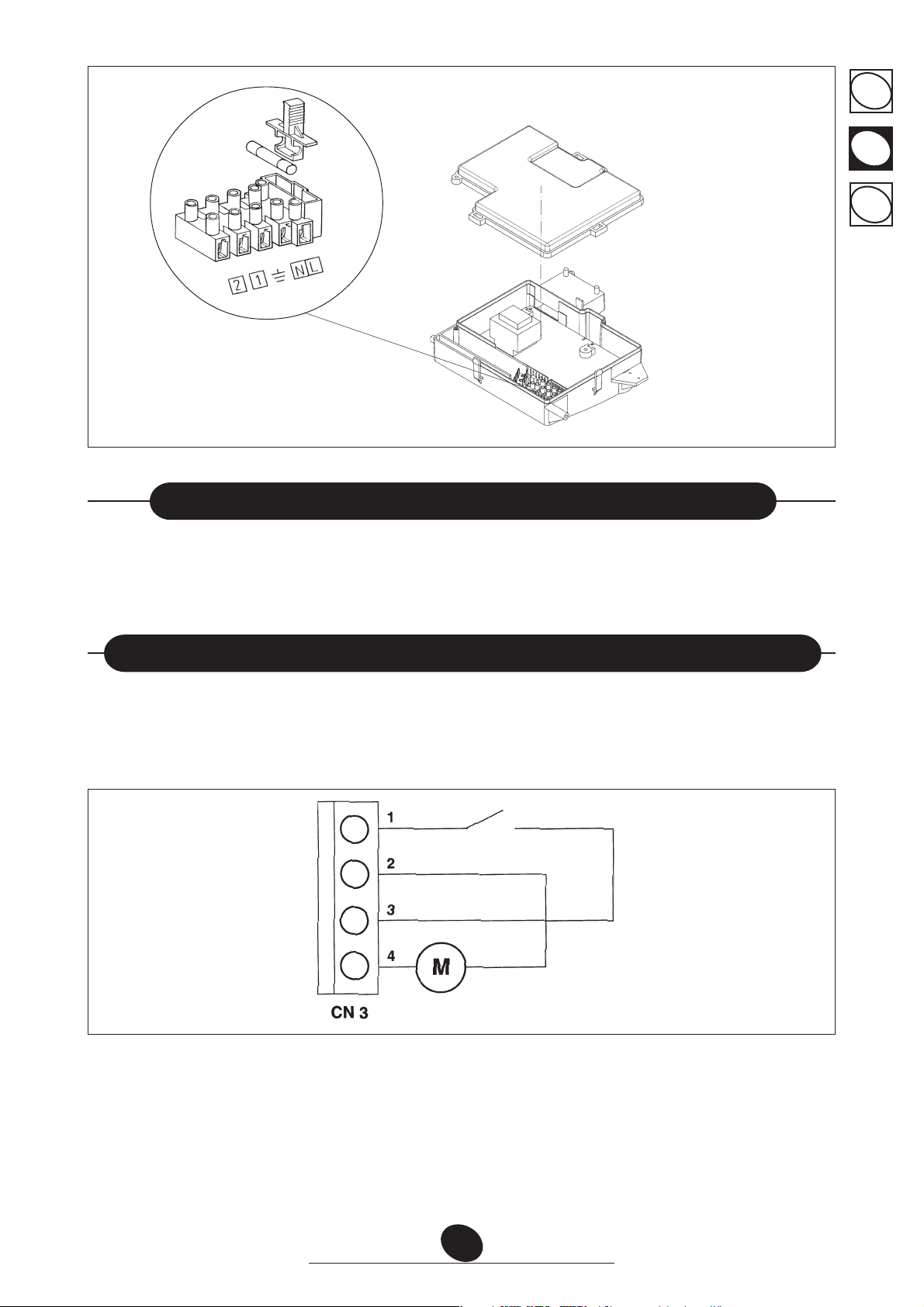

panou cu borne de alimentare

Figura 10

18. CONECTAREA TERMOSTATULUI AMBIENTAL

• accesaţi panoul de borne de alimentare (figura 10) conform descrierii de la capitolul precedent;

• îndepărtaţi puntea de curent existentă pe bornele (1) şi (2);

• introduceţi cablul cu două fire prin orificiul special şi conectaţi-l la aceste două borne.

0503_1111

19. CONECTAREA DISPOZITIVULUI DE PROGRAMARE

• conectaţi motorul programatorului la conectorul CN3 al cartelei electronice principale (bornele 2 şi 4);

• conectaţi contactul în deviaţie al programatorului la bornele (1 şi 3) ale aceluiaşi conector, îndepărtând puntea de curent existentă. În cazul în care programatorul utilizat este de tipul celor cu baterie, fără alimentare, lăsaţi libere bornele (2 şi 4) ale conectorului CN3.

Figura 11

0503_1803

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 15

20. MODALITĂŢI DE ÎNLOCUIRE A GAZULUI

Centrala poate fi transformată pentru a fi utilizată cu gaz metan (G. 20) sau cu gaz lichid (G. 31), această transformare trebuind efectuată de către Serviciul de Asistenţă Tehnică autorizat.

Modalităţile de calibrare a regulatorului de presiune sunt uşor diferite, în funcţie de tipul de valvă de gaz utilizat (HONEYWELL sau SIT vezi figura 12).

Operaţiunile ce trebuie efectuate în continuare sunt următoarele:

A) înlocuirea injectoarelor arzătorului principal; B) schimbarea tensiunii la modulator; B) o nouă calibrare max. şi min. a regulatorului de presiune.

A) Înlocuirea injectoarelor

• eliberaţi cu grijă arzătorul principal din locaşul său;

• înlocuiţi injectoarele arzătorului principal, având grijă să le fixaţi până la capăt, pentru a evita pierderi de gaz. Diametrul injectoarelor este menţionat în tabelul 2.

B) Schimbarea tensiunii la modulator

• scoateţi cele două şuruburi de fixare a capacului panoului de comenzi şi rotiţi panoul spre partea de sus;

• poziţionaţi puntea de curent sau comutatorul în funcţie de tipul de gaz utilizat, conform descrierii din capitolul 23.

Valvă Honeywell

mod. VK 4105 M

0207_0406

C) Calibrarea regulatorului de presiune

• conectaţi priza de presiune pozitivă a unui manometru diferenţial, dacă este posibil cu apă, la priza de presiune (Pb) a valvei de gaz (Figura 12). Conectaţi, numai în cazul modelelor cu cameră etanşă, priza negativă a aceluiaşi manometru la un racord “T” adecvat care să permită conectarea împreună a prizei de compensaţie a centralei, a prizei de compensaţie a valvei de gaz (Pc) şi a manometrului. (O măsurare similară poate fi efectuată conectând manometrul la priza de presiune (Pb) şi fără panoul frontal al camerei etanşe); O măsurare a presiunii la arzătoare efectuată prin metode diferite de cele descrise s-ar putea dovedi eronată, întrucât nu ar ţine cont de presiunea creată de ventilator în camera etanşă.

C1) Reglarea la putere nominală:

• deschideţi robinetul de gaz şi rotiţi butonul setând centrala în poziţia Iarnă (

) (Figura 2);

• deschideţi robinetul de admisie a apei menajere la un debit de cel putin 10 litri pe minut sau, în orice caz, asiguraţi-vă că există cerere maximă de căldură;

• îndepărtaţi capacul modulatorului;

• reglaţi şurubul din alamă (A) din Fig. 13 până la obţinerea valorilor de presiune indicate în tabelul 1;

•verificaţi ca presiunea dinamică de alimentare a centralei, măsurată la priza de presiune (Pa) a valvei de gaz (figura 12) să fie cea corectă (37 mbar pentru propan sau 20 mbar pentru gaz natural).

Valvă SIT

mod. SIGMA 845

9912221500

Figura 12

C2) Reglarea la putere redusă:

• deconectaţi cablul de alimentare al modulatorului şi desfaceţi şurubul (B) din Fig. 13 până la atingerea valorii presiunii corespunzătoare puterii reduse (a se vedea tabelul 1);

• reconectaţi cablul;

• montaţi capacul modulatorului şi strângeţi-l.

C3) Verificări finale

• în momentul transformării, aplicaţi plăcuţa suplimentară aflată în dotare pe care este specificat tipul de gaz şi calibrarea efectuată.

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 16

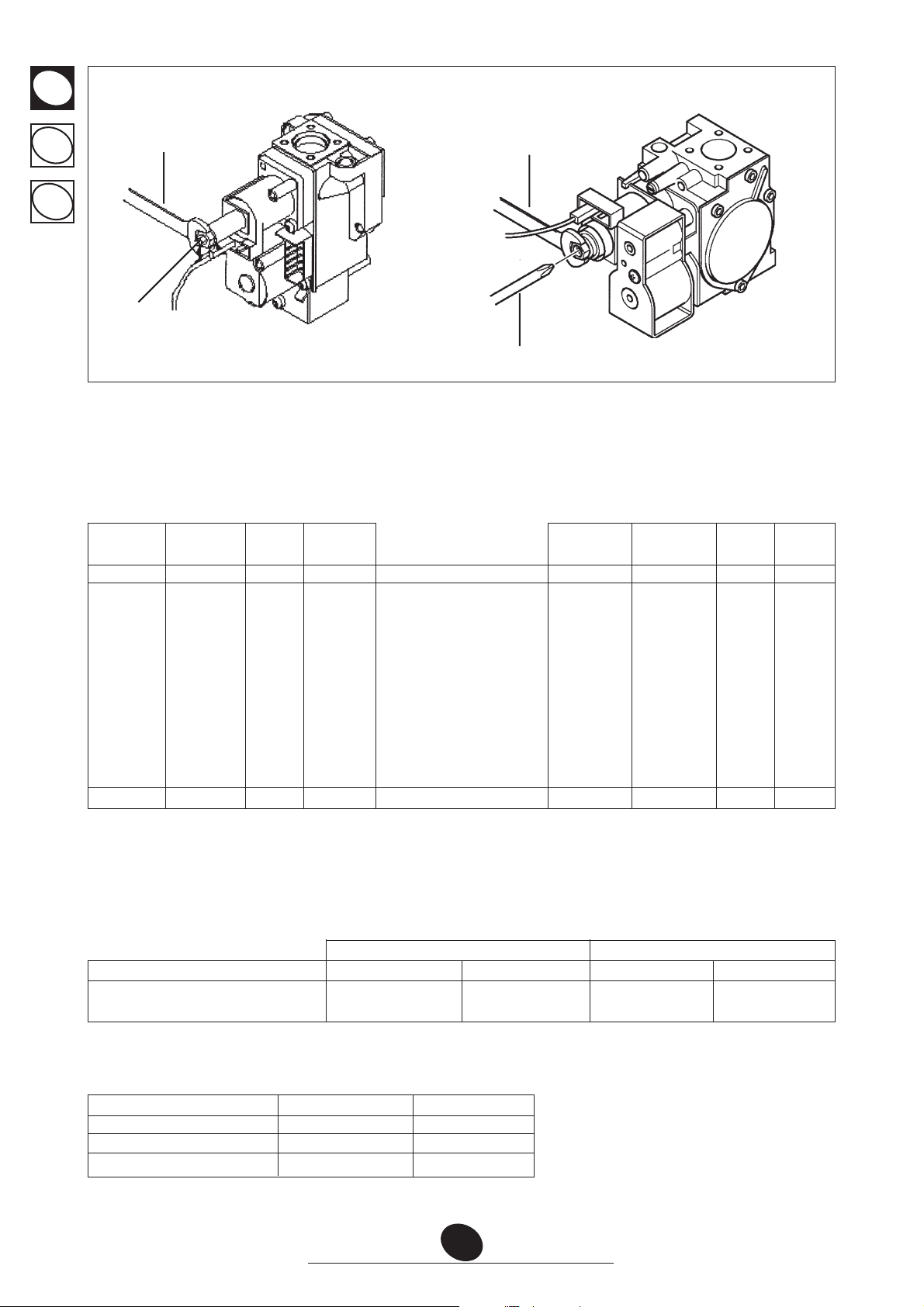

valvă Honeywell valvă Sit

Figura 13

Tabel presiune la arzător - putere generată

240 Fi - 1.240 Fi 240 i - 1.240 i

mbar mbar kW kcal/h

G20 G31

2,0 5,7 9,3 8.000 Putere redusă

2,3 6,2 10,5 9.000 2,7 7,7 11,6 10.000 3,2 9,3 12,8 11.000 3,8 11,1 14,0 12.000 4,5 13,0 15,1 13.000 5,2 15,1 16,3 14.000 5,9 17,3 17,4 15.000 6,8 19,7 18,6 16.000 7,6 22,2 19,8 17.000 8,6 24,9 20,9 18.000 9,5 27,7 22,1 19.000

10,6 30,7 23,3 20.000

11,2 32,6 24,0 20.600 Putere nominală

mbar mbar kW kcal/h

G20 G31

2,5 5,4 9,3 8.000

2,7 6,0 10,5 9.000 3,1 6,9 11,6 10.000 3,7 8,4 12,8 11.000 4,4 9,9 14,0 12.000 5,2 11,7 15,1 13.000 6,1 13,5 16,3 14.000 6,9 15,5 17,4 15.000 7,9 17,7 18,6 16.000

8,9 20,0 19,8 17.000 10,0 22,4 20,9 18.000 11,1 24,9 22,1 19.000 12,3 27,6 23,3 20.000

13,1 29,3 24,0 20.600

0207_0405

1 mbar = 10,197 mmH20

Tabel ul 1

1 mbar = 10,197 mmH20

Tabel ul 1

Tabel injectoare arzător

240 Fi - 1.240 Fi 240 i - 1.240 i

tip de gaz G20 G31 G20 G31 diametru injectoare 1,28 0,77 1,18 0,77 nr. injectoare 13 13 13 13

Tabel 2

Consum 15 °C - 1013 mbari G20 G31

Putere nominală 2,78 m Putere redusă 1,12 m p.c.i. 34,02 MJ/m

/h 2,04 kg/h

/h 0,82 kg/h

46,3 MJ/kg

Tabel ul 3

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 17

21. VIZUALIZAREA PARAMETRILOR PE AFIŞAJ (FUNCŢIE “INFO”)

Pentru a vizualiza pe afişajul situat pe panoul frontal al centralei câteva informaţii referitoare la valorile prescrise de funcţionare a centralei sau valoarea temperaturii externe, procedaţi conform descrierii de mai jos:

1) rotiţi butoanele 1 şi 2 (figura 1) în sens antiorar, poziţionându-le la valoarea minimă, aşa cum se ilustrează în figura 14a;

2) cu butonul ( ) în această poziţie, efectuaţi două rotaţii rapide şi consecutive (~ 1/4 de rotaţie) în sens orar, aşa cum se ilustrează în figura 14b;

0503_2202

Figura 14a

Figura 14b

Notă: când funcţia “INFO” este activă, afişajul (4 - figura 1) indică “A00” care alternează în vizualizare, cu valoarea de temperatură din turul centralei:

0503_1116

3) rotiţi butonul (

) din figura 14, pentru vizualizarea următorilor parametri:

A00: valoarea (°C) actuală a temperaturii din circuitul de apă menajeră (A.C.S.); A01: valoarea (°C) actuală a temperaturii externe (cu sonda externă racordată); A02: valoarea (%) curentului la modulator (100% = 230 mA METAN - 100% = 310 mA GPL); A03: valoarea (%) domeniului de putere (MAX R); A04: valoarea (°C) temperaturii valorii prescrise în circuitul de încălzire; A05: valoarea (°C) actuală a temperaturii din turul circuitului de încălzire; A07: valoarea (µA) actuală a curentului de ionizare.

0503_1117

Notă: rândurile de vizualizare A06 - A08 - A09 nu sunt utilizate.

4) Această funcţie rămâne activă timp de 3 minute. Este posibilă întreruperea anticipată a funcţiei “INFO” repetând secvenţa de activare conform descrierii de la punctul 2.

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 18

22. DISPOZITIVE DE REGLARE ŞI SIGURANŢĂ

Centrala este fabricată astfel încât să respecte toate Normativele europene de referinţă, în special este dotată cu:

• Buton de reglare încălzire ( )

Acest dispozitiv stabileşte temperatura maximă a apei din turul circuitului de încălzire. Poate fi setat de la un minim de 30°C până la un maxim de 85°C. Pentru a mări temperatura, rotiţi butonul (2 - figura 1) în sens orar şi invers pentru a o diminua.

• Buton de reglare apă menajeră ( )

Acest dispozitiv stabileşte temperatura maximă a apei menajere. Poate fi setat de la un minim de 35°C până la un maxim de 60°C, în funcţie de debitul apei admise. Pentru a mări temperatura, rotiţi butonul (1 - figura 1) în sens orar şi invers pentru a o diminua.

Notă: în cazul defectării sondei NTC din circuitul de apă menajeră, producerea de apă caldă menajeră este oricum asigurată.

Controlul temperaturii, în acest caz, este efectuat prin intermediul sondei din tur.

•Presostat de aer (modelele 240 Fi - 1.240 Fi)

Acest dispozitiv (15 - figura 20) permite aprinderea arzătorului principal numai în caz de perfectă eficienţă a circuitului de evacuare a fumului. În cazul prezenţei uneia dintre aceste anomalii:

• extremitate de evacuare obstrucţionată

•venturi obstrucţionat

•ventilator blocat

• conexiune venturi - presostat întreruptă (16-17 figura 20) centrala rămâne în aşteptare indicând codul de eroare E03 (a se vedea tabelul de la paragraful 10).

•Termostat de fum (model 240 i - 1.240 i)

Acest dispozitiv (14 - figura 21), al cărui senzor este poziţionat pe partea stângă a hotei pentru fum, întrerupe afluxul de gaz la arzătorul principal în cazul în care coşul este înfundat şi/sau lipseşte tirajul. În aceste condiţii, centrala se blochează indicând codul de eroare E03 (paragraful 10). Pentru o reaprindere imediată, după îndepărtarea cauzei intrării în funcţiune, mutaţi pentru scurt timp (cel puţin 2 secunde) selectorul din figura 2 în poziţia (0).

Este interzisă dezactivarea acestui dispozitiv de siguranţă

•Termostat de siguranţă

Acest dispozitiv (11 - figurile 20 - 21), al cărui senzor este poziţionat pe turul circuitului de încălzire, întrerupe afluxul de gaz la arzător, în caz de supraîncălzire a apei existente în circuitul primar. În aceste condiţii centrala se blochează şi numai după îndepărtarea cauzei intrării în funcţiune este posibilă reaprinderea, rotind selectorul din figura 2 în poziţia ( ), pentru cel puţin 2 secunde.

Este interzisă dezactivarea acestui dispozitiv de siguranţă

•Detector de ionizare a flăcării

Electrodul de detectare (18 - figura 20), aflat în partea dreaptă a arzătorului, garantează siguranţa în cazul lipsei de gaz sau în caz de aprindere incompletă a arzătorului principal. În aceste condiţii, centrala se blochează după 3 încercări. Este necesară rotirea selectorul din figura 2 în poziţia ( ), pentru cel puţin 2 secunde, pentru a restabili condiţiile normale de funcţionare.

•Presostat hidraulic

Acest dispozitiv (3 - figurile 20 - 21) permite aprinderea arzătorului principal numai dacă presiunea în instalaţie este superioară valorii de 0,5 bari.

•Postcirculare pompă circuit de încălzire

Postcircularea pompei, obţinută electronic, are o durată de 150 de secunde şi este activată, în funcţia încălzire, după stingerea arzătorului principal prin intervenţia termostatului ambiental.

•Postcirculare pompă prin circuitul de apă menajeră cu boiler

Postcircularea pompei, obţinută electronic, are o durată de 10 secunde şi este activată, în modul apă menajeră, după stingerea arzătorului principal prin intervenţia sondei boilerului.

•Dispozitiv antiîngheţ (circuit de încălzire şi circuit de apă menajeră)

Unitatea electronică a centralei este prevăzută cu o funcţie “antiîngheţ” în circuitul de încălzire care, la o temperatură a apei din turul instalaţiei mai mică de 5°C, face să funcţioneze arzătorul până la atingerea în tur a unei valori de 30°C. Această funcţie este operaţională dacă centrala este alimentată cu energie electrică, dacă există gaz şi dacă presiunea în instalaţie este cea prescrisă.

• Lipsă circulaţie apă pe circuitul primar (probabil pompă blocată)

În caz de lipsă sau insuficienţă a circulaţiei apei în circuitul primar, centrala se blochează indicând codul de eroare E25 (paragraful 10).

• Antiblocare pompă

În caz de lipsă a cererii de căldură, în circuitul de încălzire, timp de 24 de ore consecutive, pompa intră în funcţiune automat timp de 10 secunde. Această funcţie este operaţională dacă centrala este alimentată cu energie electrică.

• Antiblocare valvă cu trei căi

În caz de lipsă de cerere de căldură în circuitul de încălzire timp de 24 ore, valva cu trei căi efectuează o comutare completă. Această funcţie este operaţională dacă centrala este alimentată cu energie electrică.

•Valvă de siguranţă hidraulică (circuit de încălzire)

Acest dispozitiv (28 - figura 20), calibrat la 3 bari, deserveşte circuitul de încălzire.

Se recomandă racordarea valvei de siguranţă la un tub de evacuare prevăzut cu sifon. Este interzisă utilizarea acesteia ca mijloc de golire a circuitului de încălzire.

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 19

23. REGLĂRI CE TREBUIE EFECTUATE LA CARTELA ELECTRONICĂ

Cu punţile de curent în poziţia OFF (fig. 15a) se obţine:

MET funcţionarea aparatului cu gaz METAN T.Încălz interval de temperatură în circuitul de încălzire al

centralei de 30 - 85°C

T-off timp de aşteptare în faza de încălzire de 150 de secunde.

Figura 15a

Cu punţile de curent în poziţia ON (fig. 15b) se obţine:

GPL funcţionarea aparatului cu gaz GPL T.Încălz interval de temperatură în circuitul de încălzire al

centralei de 30 - 45°C

T-off timp de aşteptare în faza de încălzire de 30 de secunde.

Figura 15b

NB: Reglările descrise trebuie efectuate când centrala nu este alimentată cu energie electrică.

24. POZIŢIONAREA ELECTRODULUI DE APRINDERE ŞI DETECTARE A FLĂCĂRII

0503_0912/CG1645

0503_0913/CG1645

Figura 16

25. VERIFICAREA PARAMETRILOR DE COMBUSTIE

Pentru măsurarea randamentului de combustie şi a caracterului igienic al produşilor de combustie, centrala este dotată cu două prize destinate acestei întrebuinţări specifice. O priză este racordată la circuitul de evacuare a fumului, prin intermediul căreia se poate constata caracterul igienic al produşilor de combustie şi randamentul de combustie. Cealaltă este racordată la circuitul de admisie a aerului comburant, în care este posibilă verificarea eventualei recirculaţii a produşilor de combustie în cazul conductelor coaxiale. În priza racordată la circuitul de evacuare a fumului se pot măsura următorii parametri:

• temperatura produşilor de combustie;

• concentraţia de oxigen (O2) sau de dioxid de carbon (CO2);

• concentraţia de oxid de carbon (CO). Temperatura aerului comburant trebuie verificată în priza conectată la circuitul de admisie a aerului, introducând sonda de măsurare pentru aproximativ 3 cm.

9912070100

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 20

Pentru modelele de centrale cu tiraj natural, este necesară realizarea unui orificiu la conducta de evacuare a fumului la o distanţă faţă de centrală de 2 ori diametrul intern al conductei. Prin acest orificiu pot fi măsuraţi următorii parametri:

• temperatura produşilor de combustie;

• concentraţia de oxigen (O2) sau de dioxid de carbon (CO2);

• concentraţia de oxid de carbon (CO). Măsurarea temperaturii aerului comburant trebuie efectuată în aproprierea intrării aerului în centrală. Orificiul, care trebuie realizat de tehnicianul responsabil cu instalarea cu ocazia primei puneri în funcţiune, trebuie închis astfel încât să asigure etanşeitatea conductei de evacuare a produşilor de combustie în timpul funcţionării normale.

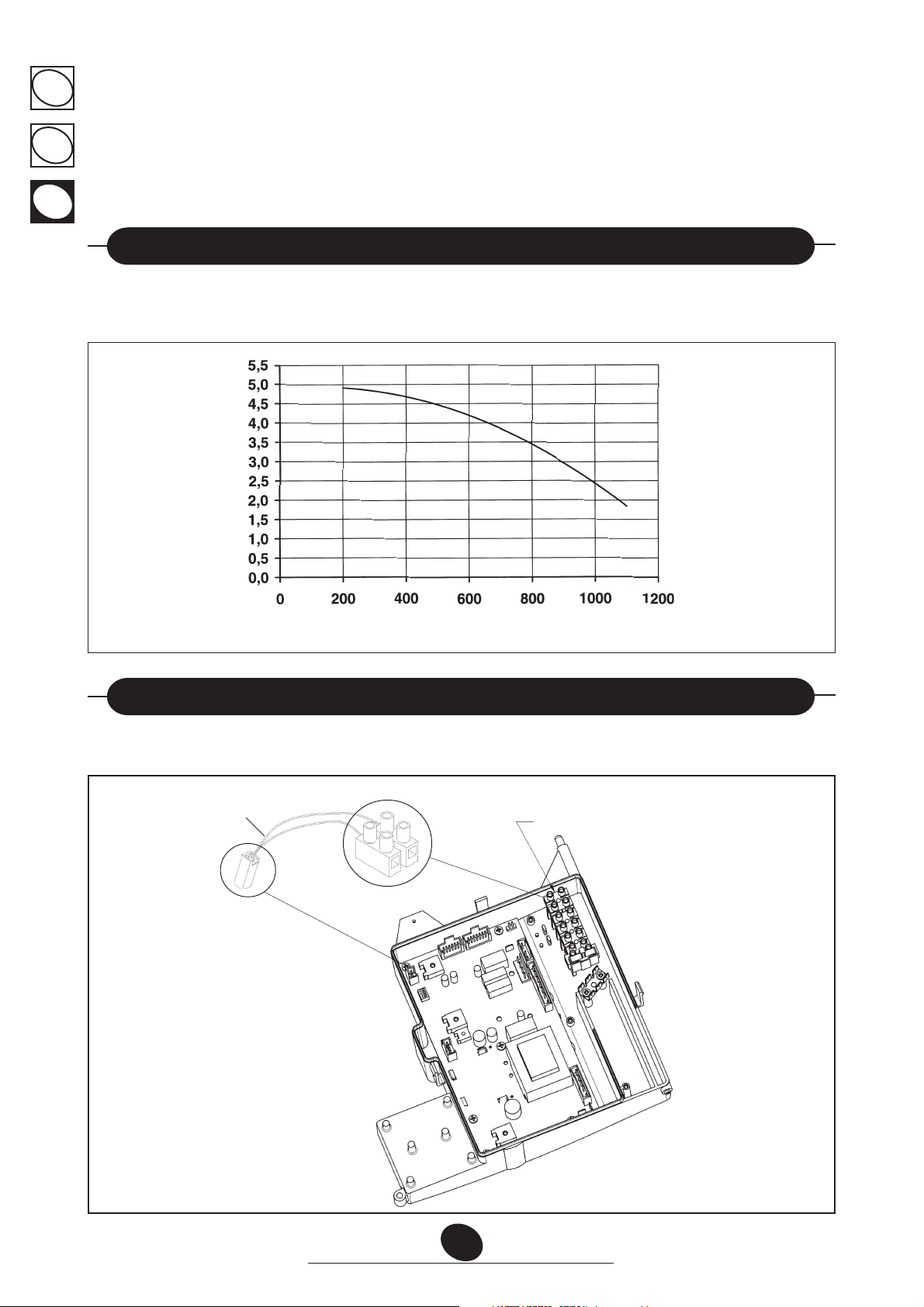

26. CARACTERISTICI DEBIT/DIFERENŢĂ DE NIVEL LA PLACĂ

Pompa utilizată este de tipul celor cu diferenţă mare de nivel adaptată pentru utilizarea la orice tip de instalaţie de încălzire cu unul sau două tuburi. Valva automată de evacuare a aerului încorporată în corpul pompei permite o evacuare rapidă a aerului din instalaţia de încălzire.

DIFERENŢĂ DE NIVEL mH

Grafico 1

DEBIT l/h

27. RACORDAREA SONDEI EXTERNE

Centrala este concepută pentru racordarea unei sonde externe livrată ca accesoriu. Pentru racordare, a se vedea figura de mai jos, pe lângă instrucţiunile furnizate împreună cu sonda.

CABLAJ OFERIT CU KIT SONDĂ EXTERNĂ

PANOU DE BORNE 2 POLI SONDĂ EXTERNĂ

0503_1120

0504_1802/CG1676

Figura 17

0504_1801/CG1676

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 21

Cu sonda externă racordată, selectorul de reglare a temperaturii în circuitul de încălzire (2 - Figura 1) îndeplineşte funcţia de reglare a coeficientului de dispersie Kt (figura 18). Figurile de mai jos arată corespondenţa dintre poziţiile butonului şi coturile setate. Pot fi setate şi coturi intermediare celor reprezentate.

0503_3102/CG1672

0503_3103

Figura 18

Te = temperatură exterioară

IMPORTANT: valorea temperaturii din tur TM depinde de poziţionarea punţii de curent sau a întrerupătorului T.ÎNCĂLZ. (a se vedea capitolul 23). Temperatura max. setată poate fi, într-adevăr, de 85 sau 45°C.

28. CONECTAREA UNUI BOILER EXTERN

Model 1.240 Fi - 1.240 i

IMPORTANT: pentru conectarea unui boiler extern, efectuaţi puntea de curent pe elementul de legătură CN7 (a se vedea paragraful 30.2 - 30.4).

Centrala este predispusă pentru conectarea unui boiler extern. Conectaţi boilerul la conducta de apă conform figurii 19. Conectaţi sonda NTC prioritară pentru circuitul de apă menajeră, livrată ca accesoriu, la bornele panoului după ce aţi îndepărtat rezistenţa electrică prezentă. Elementul sensibil al sondei NTC trebuie introdus în orificiul special prevăzut la boiler. Reglarea temperaturii apei menajere poate fi efectuată direct de la panoul de comandă al centralei, cu ajutorul butonului ( ) (1 - Figura 1).

Legendă

UB - unitate boiler

TM = Interval temperaturi tur

UR - unitate încălzire V3V - valvă cu trei căi externă M2 - panou de borne de alimentare SB - sondă boiler prioritară circuit apă menajeră MR - tur încălzire MB - tur boiler RR - retur încălzire/boiler RB - rezistenţă electrică ce trebuie îndepărtată

PANOU DE BORNE 5 POLI SONDĂ BOILER ŞI V3V

0504_1404

Figura 19

Racordare electrică V3V

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 22

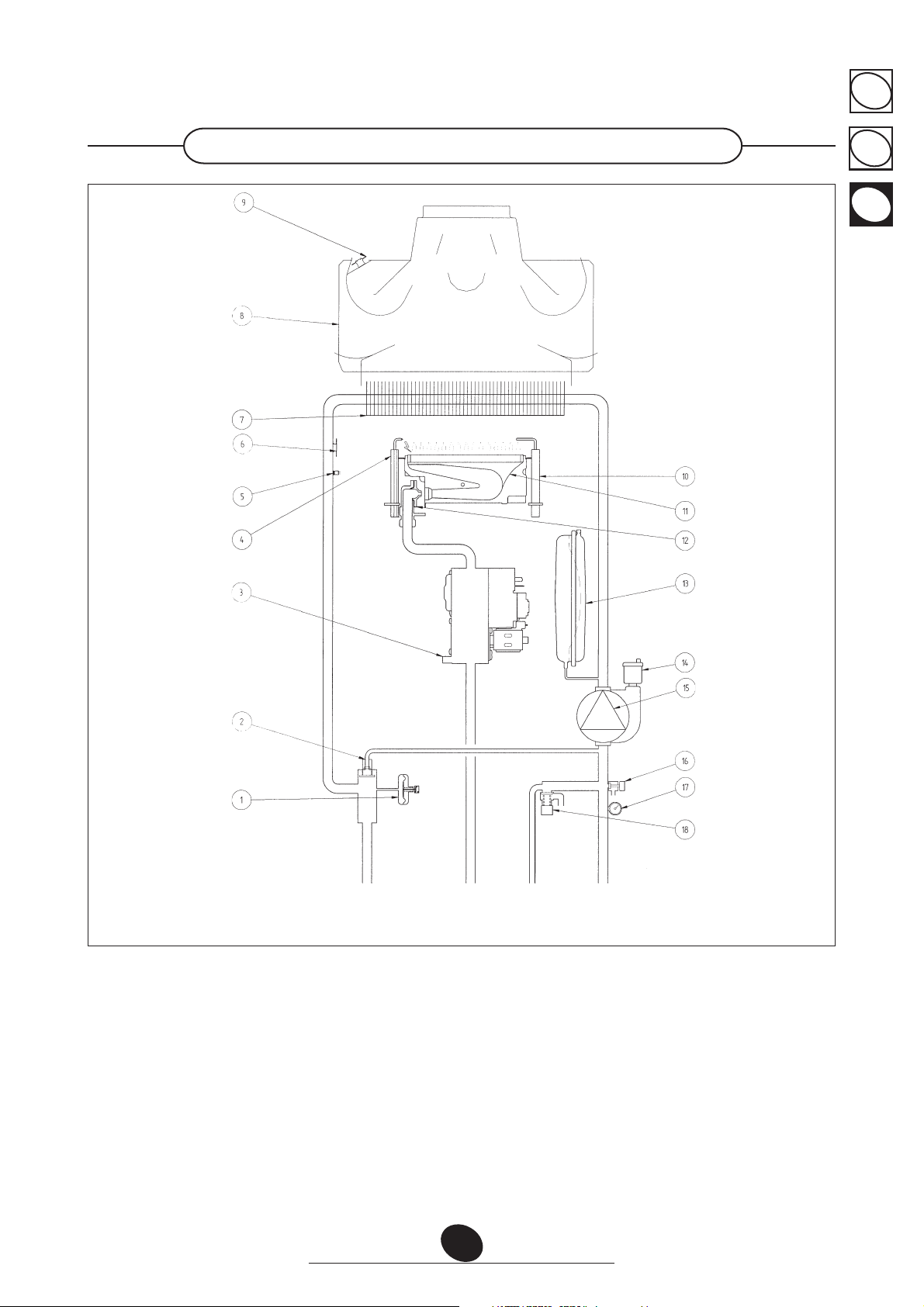

29. DIAGRAMĂ FUNCŢIONALĂ CIRCUITE

29.1 - 240 Fi

CAMERĂ ETANŞĂ

0503_0914/CG1646

tur ieşire gaz admisie

încălzire apă menajeră apă menajeră încălzire

Figura 20

Legendă:

1 Senzor prioritar apă menajeră 2 By-pass automat 3 Presostat hidraulic 4 Valvă cu trei căi 5 Sondă NTC circuit de apă menajeră 6 Senzor de flux cu filtru şi limitator al debitului apei 7 Motor valvă cu trei căi 8 Valvă de gaz

9 Electrod de aprindere 10 Sondă NTC circuit de încălzire 11 Ter mostat de siguranţă 12 Schimbător apă fum 13 Tub de evacuare fum 14 Ventilator

INSTRUCŢIUNI DESTINATE INSTALATORULUI

retur

15 Presostat aer 16 Priză de presiune pozitivă 17 Priză de presiune negativă 18 Electrod de detectare a flăcării 19 Arzător 20 Rampă gaz cu injectoare 21 Vas de expansiune 22 Schimbător cu plăci apă - apă 23 Valvă automată de evacuare a aerului 24 Pompă cu separator de aer 25 Robinet de încărcare centrală 26 Robinet de evacuare centrală 27 Manometru 28 Valvă de siguranţă

Page 23

29.2 - 1.240 Fi

CAMERĂ ETANŞĂ

0503_1121/CG1654

Figura 20.1

Legendă:

1 Presostat hidraulic

2 By-pass automat

3 Valvă de gaz

4 Electrod de aprindere

5 Sondă NTC circuit de încălzire

6 Ter mostat de siguranţă

7 Schimbător apă fum

8 Tub de evacuare fum

9 Ventilator 10 Presostat aer 11 Priză de presiune pozitivă

tur gaz admisie

încălzire apă menajeră încălzire

12 Priză de presiune negativă 13 Electrod de detectare a flăcării 14 Arzător 15 Rampă gaz cu injectoare 16 Vas de expansiune 17 Valvă automată de evacuare a aerului 18 Pompă cu separator de aer 19 Robinet de evacuare centrală 20 Manometru 21 Valvă de siguranţă

retur

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 24

29.3 - 240 i

0503_0916/CG1647

tur ieşire gaz admisie

încălzire apă menajeră apă menajeră încălzire

Figura 21

Legendă:

1 Senzor prioritar circuit de apă menajeră

2 By-pass automat

3 Presostat hidraulic

4 Valvă cu trei căi

5 Sondă NTC circuit de apă menajeră

6 Senzor de flux cu filtru şi limitator al debitului apei

7 Motor valvă cu trei căi

8 Valvă de gaz

9 Electrod de aprindere 10 Sondă NTC circuit de încălzire 11 Ter mostat de siguranţă 12 Schimbător apă fum 13 Tub de evacuare fum

INSTRUCŢIUNI DESTINATE INSTALATORULUI

retur

14 Ter mostat fum 15 Electrod de detectare a flăcării 16 Arzător 17 Rampă gaz cu injectoare 18 Vas de expansiune 19 Schimbător cu plăci apă - apă 20 Valvă automată de evacuare aer 21 Pompă cu separator de aer 22 Robinet de încărcare centrală 23 Robinet de evacuare centrală 24 Manometru 25 Valvă de siguranţă

Page 25

29.4 - 1.240 i

0503_0917/CG1655

Legendă:

Legenda:

1 Presostat hidraulic

2 By-pass automat

3 Valvă de gaz

4 Electrod de aprindere

5 Sondă NTC circuit de încălzire

6 Ter mostat de siguranţă

7 Schimbător apă fum

8 Tub de evacuare fum

9 Ter mostat fum

tur gaz admisie

încălzire apă menajeră încălzire

10 Electrod de detectare a flăcării 11 Arzător 12 Rampă gaz cu injectoare 13 Vas de expansiune 14 Valvă automată de evacuare a aerului 15 Pompă cu separator de aer 16 Robinet de evacuare centrală 17 Manometru 18 Valvă de siguranţă

retur

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 26

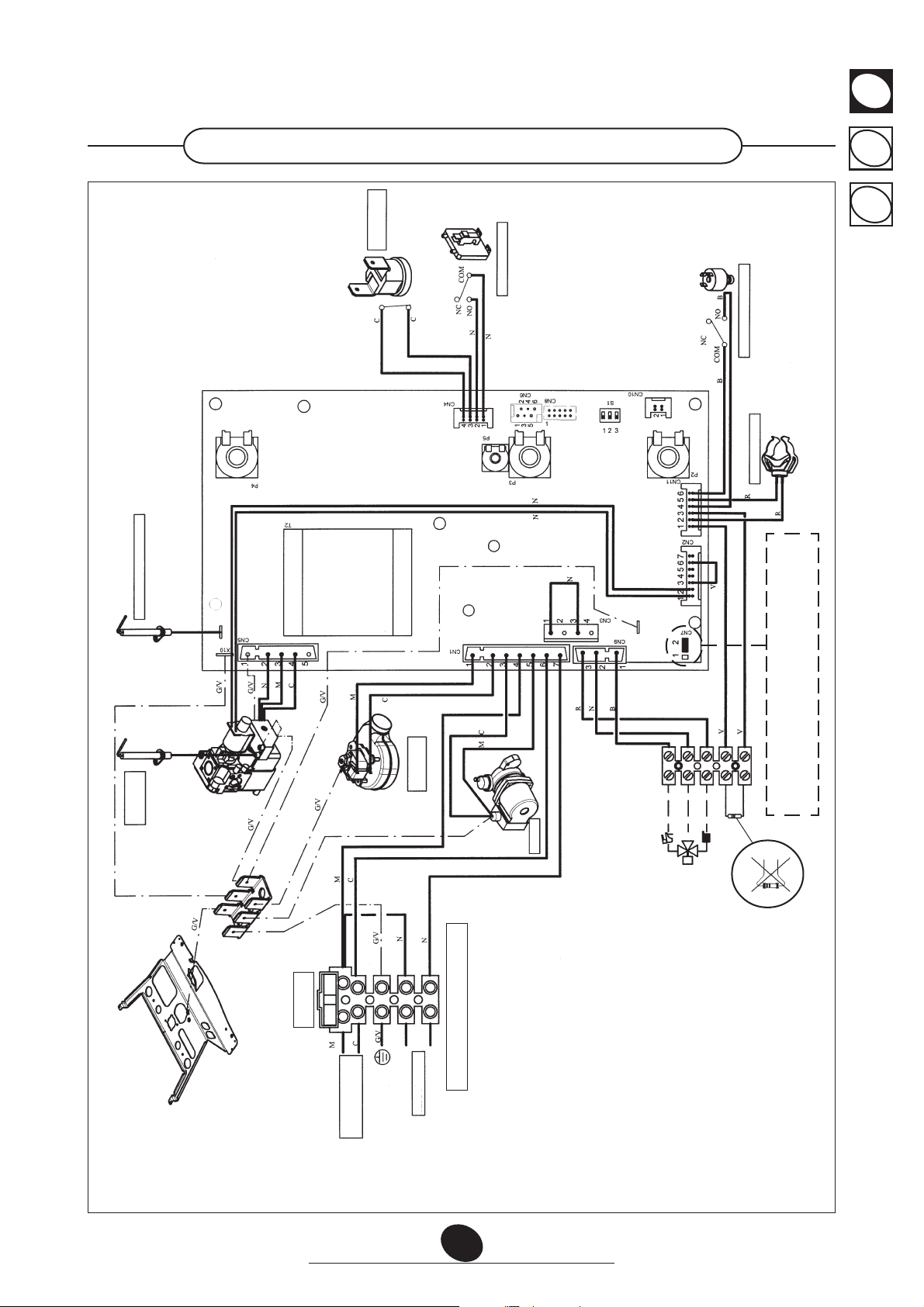

30. DIAGRAMĂ CUPLARE CONECTORI

30.1 - 240 Fi

TERMOSTAT

DE SIGURANŢĂ

0505_0603/CG1648

PRESOSTAT AER

PRESOSTAT HIDRAULIC

ÎNCĂLZIRE

SONDĂ NTC CIRCUIT DE

ELECTROD DE DETECTARE

APRINDERE

ELECTROD DE

SIGURANŢĂ

VENTILATOR

POMPĂ

CĂI

VAL VĂ CU TREI

MENAJERĂ

CIRCUIT DE APĂ

SENZOR PRIORITAR

MENAJERĂ

SONDĂ NTC

CIRCUIT DE APĂ

PANOU BORNE DE ALIMENTARE

REŢEA DE

ALIMENTARE

TERMOSTAT

CULOARE CABLURI

C = Albastru

M = Maro

INSTRUCŢIUNI DESTINATE INSTALATORULUI

N = Negru

R = Roşu

G/V = Galben/Verde

B = Alb

V = Verde

LEGENDĂ

P2: Potenţiometru apă menajeră

P3: Selector E/I/OFF

P4: Potenţiometru încălzire

P5: Trimmer de reglare a puterii în circuitul de încălzire

Page 27

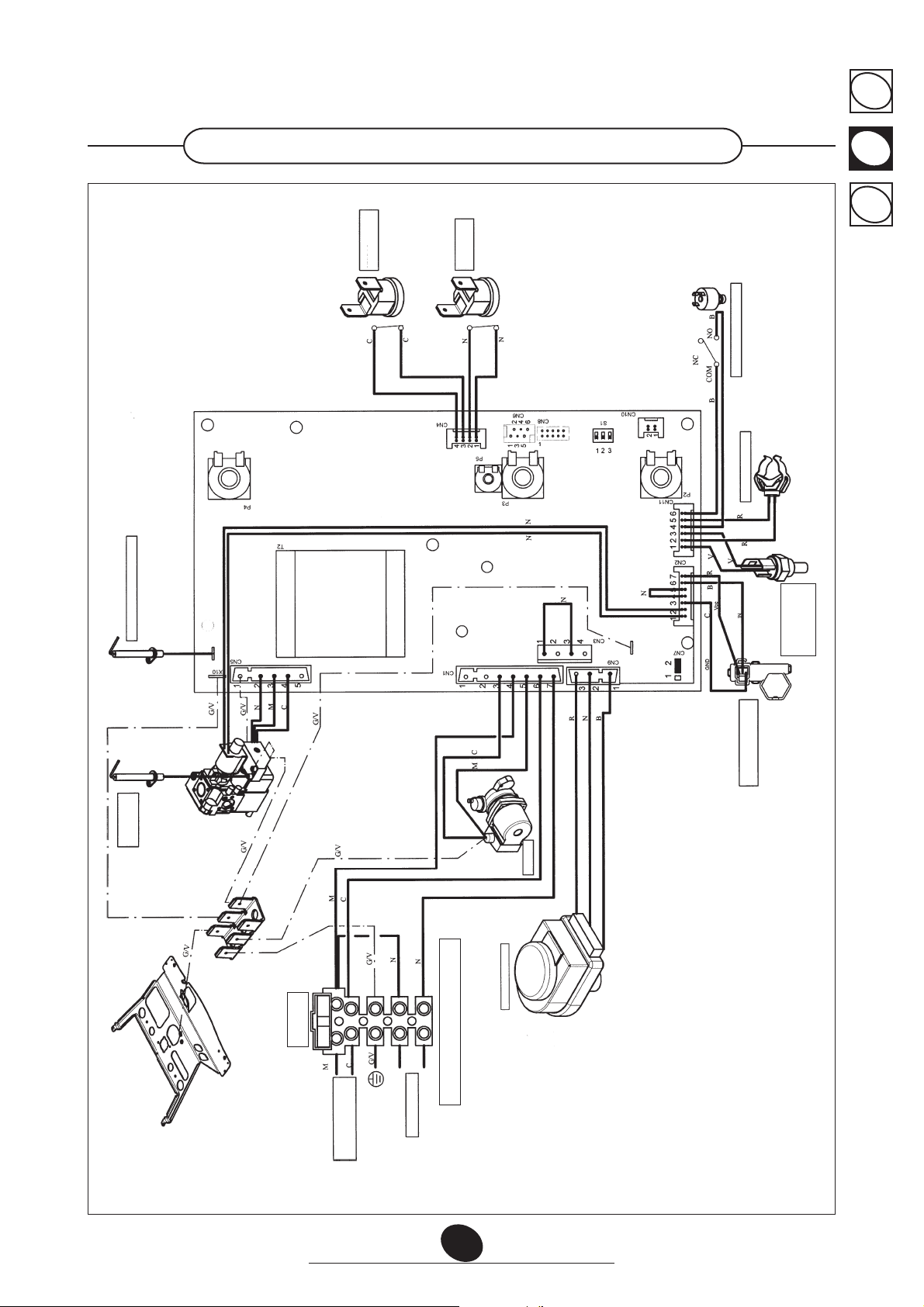

30.2 - 1.240 Fi

TERMOSTAT

DE SIGURANŢĂ

PRESOSTAT AER

PRESOSTAT HIDRAULIC

DE ÎNCĂLZIRE

SONDĂ NTC CIRCUIT

0505_0601/CG1657

ELECTROD DE DETECTARE

APRINDERE

ELECTROD DE

SIGURANŢĂ

VENTILATOR

POMPĂ

Element de legătură CN7

(efectuaţi puntea de curent dacă boilerul este conectat)

0505_0901

PANOU BORNE DE ALIMENTARE

REŢEA DE

ALIMENTARE

TERMOSTAT

CULOARE CABLURI

C = Albastru

M = Maro

INSTRUCŢIUNI DESTINATE INSTALATORULUI

N = Negru

R = Roşu

G/V = Galben/Verde

B = Alb

V = Verde

LEGENDĂ

P2: Potenţiometru apă menajeră

P3: Selector E/I/OFF

P4: Potenţiometru încălzire

P5: Trimmer de reglare a puterii în circuitul de încălzire

RB: Rezistenţă electrică ce trebuie îndepărtată odată cu boilerul

Page 28

30.3 - 240 i

TERMOSTAT

DE SIGURANŢĂ

FUM

TERMOSTAT

PRESOSTAT HIDRAULIC

DE ÎNCĂLZIRE

SONDĂ NTC CIRCUIT

0505_0604/CG1649

ELECTROD DE DETECTARE

APRINDERE

ELECTROD DE

SIGURANŢĂ

POMPĂ

VAL VĂ CU TREI CĂI

MENAJERĂ

CIRCUIT DE APĂ

SENZOR PRIORITAR

MENAJERĂ

SONDĂ NTC

CIRCUIT DE APĂ

PANOU BORNE DE ALIMENTARE

TERMOSTAT

REŢEA DE

ALIMENTARE

CULOARE CABLURI

C = Albastru

M = Maro

INSTRUCŢIUNI DESTINATE INSTALATORULUI

N = Negru

R = Roşu

G/V = Galben/Verde

B = Alb

V = Verde

LEGENDĂ

P2: Potenţiometru apă menajeră

P3: Selector E/I/OFF

P4: Potenţiometru încălzire

P5: Trimmer de reglare a puterii în circuitul de încălzire

Page 29

30.4 - 1.240 i

TERMOSTAT

DE SIGURANŢĂ

FUM

TERMOSTAT

PRESOSTAT HIDRAULIC

DE ÎNCĂLZIRE

SONDĂ NTC CIRCUIT

0505_0602/CG1656

ELECTROD DE DETECTARE

APRINDERE

ELECTROD DE

SIGURANŢĂ

POMPĂ

Element de legătură CN7

(efectuaţi puntea de curent dacă boilerul este conectat)

0505_0901

PANOU BORNE DE ALIMENTARE

REŢEA DE

ALIMENTARE

TERMOSTAT

CULOARE CABLURI

C = Albastru

M = Maro

N = Negru

INSTRUCŢIUNI DESTINATE INSTALATORULUI

R = Roşu

G/V = Galben/Verde

B = Alb

V = Verde

LEGENDĂ

P2: Potenţiometru apă menajeră

P3: Selector E/I/OFF

P4: Potenţiometru încălzire

P5: Trimmer de reglare a puterii în circuitul de încălzire

RB: Rezistenţă electrică ce trebuie îndepărtată odată cu boilerul

Page 30

31. CARACTERISTICI TEHNICE

Model 240 Fi 1.240 Fi 240 i 1.240 i

Categorie II

Debit termic nominal kW 26,3 26,3 26,3 26,3

2H3P

Debit termic redus kW 10,6 10,6 10,6 10,6 Putere termică nominală kW 24 24 24 24

kcal/h 20.600 20.600 20.600 20.600

Putere termică redusă kW 9,3 9,3 9,3 9,3

kcal/h 8.000 8.000 8.000 8.000

Randament termic nominal % 91,2 91,2 91,2 91,2

Randament conform directivei 92/42/CEE — ★★ ★★ ★★ ★★

Randament termic la debit 30% % 88,7 88,7 88 88 Presiune maximă a apei în circuitul termic bar 3 3 3 3 Capacitate vas de expansiune l8877 Presiune vas expansiune bar 0,5 0,5 0,5 0,5

Presiune maximă a apei în circuitul de apă menajeră bar 8 Presiune minimă dinamică a apei în circuitul de apă menajeră bar 0,2 Debit minim de apă menajeră l/min 2,2 Producere apă menajeră cu ∆T=25 °C l/min 13,7 Producere apă menajeră cu ∆T=35 °C l/min 9,8 Debit specific (*) l/min 10,7

Tip —

C12-C32-C42-C52-C82-B22

8 0,2 2,2

13,7

9,8

10,7 B

11BS

Diametru conductă de evacuare concentrică mm 60 60 - - Diametru conductă de admisie concentrică mm 100 100 - - Diametru conductă de evacuare dublată mm 80 80 - - Diametru conductă de admisie dublată mm 80 80 - - Diametru conductă de evacuare mm - - 120 120 Debit fum - valoare maximă kg/s 0,017 0,017 0,020 0,020 Debit fum - valoare minimă. kg/s 0,017 0,017 0,018 0,018 Temperatură max. fum °C 145 145 110 110 Temperatură min. fum °C 110 110 85 85

Clasă NOxe —3 33 3

Tip de gaz — G20 G20 G20 G20

— G31 G31 G31 G31

Presiune de alimentare cu gaz metan mbar 20 20 20 20 Presiune de alimentare cu propan mbar 37 37 37 37

Tensiune de alimentare cu energie electrică V 230 230 230 230 Frecvenţă de alimentare cu energie electrică Hz 50 50 50 50 Putere electrică nominală W 130 130 80 80

Greutate netă kg 34 32 30 28 Dimensiuni înălţime mm 734 734 734 734

lăţime mm 400 400 400 400

adâncime mm 317 317 317 317

Grad de protecţie împotriva umidităţii şi pătrunderii apei (**) IP X4D IP X4D IP X4D IP X4D

(*) conform EN 625 (**) conform EN 60529

INSTRUCŢIUNI DESTINATE INSTALATORULUI

Page 31

Tisztelt Vásárló! Társaságunk meg van győződve arról, hogy az új kazánja minden igényét ki fogja elégíteni. Egy WESTEN termék megvásárlása biztosítja mindazt, amit Ön elvár: jó működést, egyszerű, racionális használatot. Azt kérjük Öntől, amíg nem olvasta el a jelen kézikönyvet, ne tegye félre: a kazán helyes és hatékony használatához talál benne hasznos információkat.

A csomagolóanyagokat (műanyag zacskók, polisztirol, stb.) gyermekektől távol kell tartani, mert veszélyforrást jelentenek.

A WESTEN kijelenti, hogy ezek a modellek rendelkeznek a CE márkajelzéssel, amely az alábbi irányelvek lényegi előírásainak teljesítését igazolja:

- 90/396/EGK Gáz irányelv

- 92/42/EGK Hozam irányelv

- 89/336/EGK Elektromágneses kompatibilitás irányelv

- 73/23/EGK Alacsony feszültség irányelv

TARTALOMJEGYZÉK

A FELHASZNÁLÓNAK SZÓLÓ UTASÍTÁS

1. A felszerelést megelőzően érvényes figyelmeztetések 32

2. Az üzembe helyezést megelőzően érvényes figyelmeztetések 32

3. A kazán működésbe állítása 33

4. A hálózati melegvíz hőmérsékletének szabályozása 33

5. A környezeti hőmérséklet szabályozása 34

6. A berendezés feltöltése 34

7. A kazán kikapcsolása 34

8. Gázcsere 34

9. A berendezés leállítása hosszabb időre. Fagyvédelem (fűtési kör) 35

10. Jelzések - biztonsági berendezések beavatkozása 35

11. Rendes karbantartási utasítás 35

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

12. Általános figyelmeztetés 36

13. A felszerelést megelőzően érvényes figyelmeztetések 36

14. A kazán beszerelése 37

15. A kazán méretei 37

16. Leeresztő és elszívó vezetékek beszerelése 38

17. Elektromos bekötés 42

18. Szobatermosztát bekötése 43

19. A programozó óra bekötése 43

20. Gázcsere módjai 44

21. Az elektronikus kártya paramétereinek megjelenítése a kazán kijelzőjén (“info” funkció) 46

22. Szabályozó és biztonsági berendezések 47

23. Az elektronikus táblán végrehajtandó beállítások 48

24. Begyújtó elektróda elhelyezése, lángőrzés 48

25. Az égési paraméterek ellenőrzése 48

26. Hozam jellemzők / lerakódások megelőzése 49

27. A külső szonda bekötése 49

28. Külső vízmelegítő egység bekötése 50

29. Körök funkcionális ábrája 51-52-53-54

30. Kapcsolók bekötési rajza 55-56-57-58

31. Műszaki jellemzők 59

A FELHASZNÁLÓNAK SZÓLÓ UTASÍTÁS

Page 32

1. A FELSZERELÉST MEGELőZőEN ÉRVÉNYES FIGYELMEZTETÉSEK

Ez a kazán víznek a légköri nyomáson érvényes forráspontnál alacsonyabb hőmérsékletre történő melegítését szolgálja. A kazánt szolgáltatásának és teljesítményének megfelelő fűtőberendezésre, vagy hálózati melegvíz rendszerre kell csatlakoztatni. Mielőtt szakemberrel beköttetné a kazánt, az 1990. március 5-i 46 sz. Törvény alapján az alábbiakat kell végrehajtani:

a) Ellenőrizni kell, hogy a kazán a rendelkezésre álló gáztípussal való működésre van-e előkészítve. Ezt a csomagoláson található feliratról,

illetve a berendezésen lévő adattábláról lehet leolvasni.

b) Ellenőrizni kell, hogy a kémény huzata megfelelő-e, nincs-e eltömődve, illetve, hogy a füstcsőbe más berendezés ne legyen bekötve, kivéve,

ha a füstcsövet a vonatkozó szabványoknak és az érvényes előírásoknak megfelelően több berendezés kiszolgálására építették.

c) Ellenőrizni kell, hogy amennyiben már korábban meglévő füstcsőbe történik a bekötés, az gondosan meg legyen tisztítva, mivel működés

közben az esetleges korom leválása elzárhatja a füst útját.

d) Továbbá a berendezés helyes működésének és a garanciának a fenntartása végett az alábbi óvintézkedéseket kell megtenni:

1. Használati melegvíz kör:

ha a vízkeménység meghaladja a 20 °F-ot (1 °F = 10 mg káliumkarbonát egy liter vízre), egy polifoszfát adagolót, vagy egy evvel azonos hatású, a helyi jogszabályoknak megfelelő rendszert kell alkalmazni.

2. Fűtési kör

2.1. új berendezés:

A kazán beszerelését megelőzően a rendszert megfelelően meg kell tisztítani, hogy el kell távolítani a menetvágás, hegesztés maradványait, az esetleges oldószereket, ehhez a piacon kapható, nem savas és nem lúgos, a fémeket, a műanyag és gumi részeket nem károsító terméket kell használni. A tisztításhoz javasolt termékek az alábbiak: SENTINEL X300 vagy X400 és FERNOX regenerálószer fűtőberendezésekhez. Ezen termékek használatakor figyelmesen kövesse a terméket kísérő utasítást.

2.2. már létező berendezés:

A kazán beszerelése előtt a fűtőrendszert teljes mértekben ki kell üríteni és az iszapot valamint a fertőző anyagokat a 2.1. pontban meghatározott, a piacon beszerezhető megfelelő termékkel el kell távolítani. A fűtőrendszert a vízkőlerakódások ellen inhibitor termékek használatával kell védeni, mint például a SENTINEL X100 vagy a FERNOX Védőanyag fűtőrendszerekhez. Ezen termékek használatakor figyelmesen kövesse a terméket kísérő utasítást. Ne feledje, hogy a fűtőberendezésben a lerakódások a kazán működési problémájához vezethetnek (pl. túlhevülés, a hőcserélő zajos működése).

A figyelmeztetések be nem tartása esetén a berendezés garanciája érvényét veszti.

2. AZ ÜZEMBE HELYEZÉST MEGELŐZŐEN ÉRVÉNYES FIGYELMEZTETÉSEK

Az első begyújtást a fölhatalmazott Vevőszolgálatnak kell végeznie, ennek során az alábbiakat kell ellenőrizni: a) Az adattábla adatai meg kell feleljenek a hálózati (elektromos, víz, gáz) adatoknak. b) A beszerelés az érvényes szabványoknak (UNI-CIG 7129, 7131, a 1991. januári 9-i 10 sz. törvény végrehajtási utasítása és különösen az

Önkormányzati Előírások) megfelelő legyen, ezeket a beszerelést végző szakembernek szóló kézikönyvben kivonatosan ismertetjük. c) az elektromos hálózat és a földelés bekötése szabályosan történjen. A mellékelt lap tartalmazza a felhatalmazott Vevőszolgálatok nevét. A fentiek be nem tartása esetén a garancia érvényét veszti. Mielőtt működésbe állítja a kazánt, távolítsa el a védőfóliát. Ehhez ne használjon karcoló szerszámot vagy anyagot, mert ez megsértheti a festett részeket.

A FELHASZNÁLÓNAK SZÓLÓ UTASÍTÁS

Page 33

3. A KAZÁN MűKÖDÉSBE ÁLLÍTÁSA

A bekapcsolás helyes műveleti sorrendjének betartásához az alábbiak szerint járjon el:

1) helyezze áram alá a kazánt;

2) nyissa ki a gázszelepet;

3) forgassa el a választókapcsolót úgy, hogy a kazánt Nyári (

4) a fűtési kör hőmérsékletszabályozójával (2) és a hálózati melegvízével (1) érje el, hogy az égő bekapcsolódjon.

A hőmérséklet emeléséhez a kezelőszervet az óramutató járásának irányában forgassa, csökkentéséhez az ellenkező irányban. Nyári (

0504_2201/CG1658

) pozícióban a főégő csak akkor kapcsolódik be, ha használati melegvíz vétel történik.

JELMAGYARÁZAT:

Fűtési üzemmód

Láng jelenlét (égő ég)

Láng elaludt (nincs begyújtás)

Használati melegvíz üzemmód

Általános rendellenesség

) vagy Téli ( ) üzemmódba helyezi (2. ábra);

Figyelmeztetés: Az első bekapcsoláskor, amíg a gázcsőben lévő levegő leeresztése meg nem történik, előfordulhat, hogy az égő nem gyullad be, és emiatt a kazán leáll. Ebben az esetben javasoljuk, hogy ismételje meg a bekapcsolási műveleteket, mindaddig, amíg a gáz meg nem érkezik az égőhöz, legalább 2 másodpercre állítsa a választókapcsolót (

- RESET) állásba.

RESET

Nincs víz (Berendezés nyomás alacsony)

Számkijelzés

1. ábra

Nyár/Tél/Reset/OFF választókapcsoló pozíciók

Reset Tél OFF Nyár

2. ábra

(Hőmérséklet, rendellenesség kódja, stb.)

HASZNÁLATI MELEGVÍZ (HMV) kezelőszerv

FŰTÉS (FV) kezelőszerv

Választókapcsoló (2. ábra)

Kijelző

0503_1109/CG1659

4. A HÁLÓZATI MELEGVÍZ HŐMÉRSÉKLETÉNEK SZABÁLYOZÁSA

A gázszelep egy elektronikus lángmodulációs eszközzel van ellátva, amely a kezelőszerv állásának és a vízvételi mennyiségnek megfelelően (1) szabályozza a hálózati melegvizet. Ez az elektronikus eszköz lehetővé teszi, hogy kismennyiségű vízvétel esetén is egyenletes hőmérsékletű víz távozzon a kazánból. A hőmérséklet emeléséhez a kezelőszervet az óramutató járásának irányában forgassa, csökkentéséhez az ellenkező irányban.

A FELHASZNÁLÓNAK SZÓLÓ UTASÍTÁS

Page 34

5. A KÖRNYEZETI HŐMÉRSÉKLET SZABÁLYOZÁSA

A berendezést a helyiségek hőmérsékletének szabályozásához szükséges szobatermosztáttal kell ellátni (412 sz. 1993. augusztus 26-i DPR Köztársasági Elnöki Rendelet, 7. cikkely 6. pont) Amennyiben ideiglenesen nincs szobatermosztát, az első bekapcsolás fázisában a szobahőmérsékletet a kapcsolóval lehet állítani (2). A hőmérséklet emeléséhez a kezelőszervet az óramutató járásának irányában forgassa, csökkentéséhez az ellenkező irányban. A láng elektronikus modulációja lehetővé teszi, hogy az égőhöz jutó gáz hozamának a tényleges hőcsere feltételeinek megfelelő szabályozásával a kazán elérje a kívánt hőmérsékletet.

6. A BERENDEZÉS FELTÖLTÉSE

Fontos: A nyomásmérőn (14 - 3. ábra) rendszeresen ellenőrizze, hogy a berendezés nyomása 0,7 és 1,5 bar között legyen. Túlnyomás esetén a kazán leeresztő csapjával, alacsony nyomás esetén a feltöltő csappal érje el a kívánt nyomást (3 ábra). Javasoljuk, hogy a csap nyitását nagyon lassan végezze, lehetővé téve evvel a levegő leeresztését. Ezalatt a művelet alatt a 2. ábrán látható Nyár/Tél választókapcsoló OFF (0) pozícióban kell legyen.

MEGJEGYZÉS: Ha gyakran előfordul, hogy lecsökken a nyomás, kérje a felhatalmazott Vevőszolgálat segítségét.

A kazán víz presszosztáttal van ellátva, amely vízkimaradás esetén nem engedi meg a kazán működését.

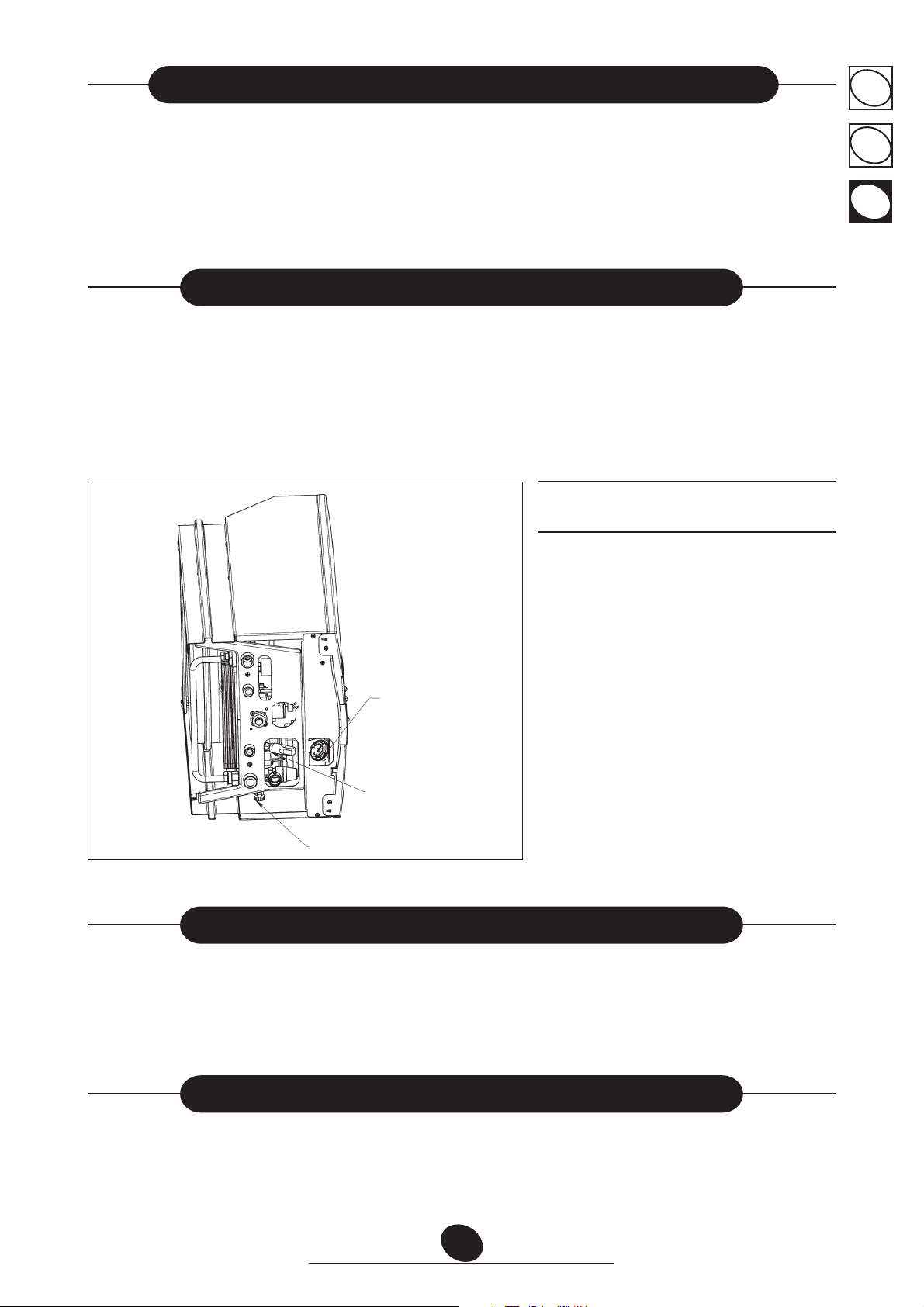

0503_0901/CG1634

Feltöltő csap

3. ábra

Leeresztőcsap

7. A KAZÁN KIKAPCSOLÁSA

A kazán kikapcsolásához áramtalanítsa a berendezést. Ha a 2. ábrán látható választókapcsoló 0 pozícióban van, a kazán kikapcsolva marad (a kijelzőn az OFF felirat látszik), de a berendezés elektromos áramkörei áram alatt maradnak és a fagymentesítő funkció aktív (9. bekezdés).

MEGJEGYZÉS: ha a választó kapcsoló “0” pozícióban van és be van kötve a külső szonda, a kijelző a külső hőmérsékletet mutatja

°C).

(

8. GÁZCSERE

A kazánok metángázzal és LPG-vel is tudnak működni. Amennyiben a kazánt át kell állítani, forduljanak a felhatalmazott Vevőszolgálathoz.

A FELHASZNÁLÓNAK SZÓLÓ UTASÍTÁS

Page 35

9. A BERENDEZÉS LEÁLLÍTÁSA HOSSZABB IDŐRE FAGYVÉDELEM ÎNGHEŢULUI

Általában célszerű elkerülni a teljes fűtőberendezés víztelenítését, mivel a vízcsere a kazánban és a melegítőtestekben fokozza a vízkőlerakódást. Ha télen a fűtőberendezést nem használják, és fagyveszély van, tanácsos a berendezésben lévő vizet erre a célra szolgáló fagyállóval keverni (pl. glikol propilén vízkőoldóval és rozsdamentesítővel). A kazán elektronikus vezérlésébe egy “fagymentes” funkció van beépítve, amely 5 °C-nál alacsonyabb odairányú hőmérséklet esetén az égőt addig működteti, amíg az odairányú hőmérséklet el nem éri a 30 °C-ot. Ez a funkció készenlétben áll, ha: *a kazán áram alatt van; *van gáz; *a berendezés hőmérséklete az előírás szerinti; *a kazán nem blokkolt le.

10. JELZÉSEK - BIZTONSÁGI BERENDEZÉSEK BEAVATKOZÁSA

A rendellenességek a kijelzőn egy hibaazonosító kóddal jelennek meg (pl. E 01):

A kazán RESZETELÉSÉHEZ a választókapcsolót (2. ábra) legalább 2 másodpercig tartsa az (R) pozíción. Ha a készülék

0503_1802

Rendellenességek

RESZETELHETŐK

ismételten beavatkozik, hívja ki a felhatalmazott szervizt.

Megjegyzés: Egymás után 5-ször lehet megpróbálni az újraindítást,

ezután a kazán nem indul be. Újabb újraindítási kísérlethez a 2. ábrán látható választókapcsolót néhány másodpercre OFF pozícióra kell állítani.

4. ábra

Megjelenített

kód

E01

E02

E03

E05 E06 E10

E25

E35

RENDELLENESSÉG

Leállás bekapcsolás hiánya miatt

Leállás a biztonsági termosztát beavatkozása miatt

Füsttermosztát/füst presszosztát beavatkozása Hívja ki a javításra felhatalmazott szervizt. Odairányú szonda meghibásodása Hálózati melegvíz szonda meghibásodása A hidraulikus presszosztát nem engedélyez

Biztonsági beavatkozás a szivattyú valószínű leállása miatt. Fals láng (láng hiba)

A (2. ábra szerinti) választókapcsolót legalább 2 másodpercig tartsa az (R) pozíción. Ha a készülék ismételten beavatkozik, hívja ki a felhatalmazott szervizt. A (2. ábra szerinti) választókapcsolót legalább 2 másodpercig tartsa az (R) pozíción. Ha a készülék ismételten beavatkozik, hívja ki a felhatalmazott szervizt. Hívja ki a javításra felhatalmazott szervizt.

Hívja ki a javításra felhatalmazott szervizt. Hívja ki a javításra felhatalmazott szervizt. Ellenőrizze, hogy a berendezés nyomása az előírás szerinti legyen. Lásd a 6. bekezdést. Ha a rendellenesség továbbra is fennáll, hívja ki a javításra felhatalmazott szervizt. Hívja ki a javításra felhatalmazott szervizt.

A (2. ábra szerinti) választókapcsolót legalább 2 másodpercig tartsa az (R) pozíción. Ha a készülék ismételten beavatkozik, hívja ki a felhatalmazott szervizt.

Beavatkozás

MEGJEGYZÉS: rendellenesség esetén a kijelző háttérvilágítása a megjelenített hibakóddal összhangban villog.

11. RENDES KARBANTARTÁSI UTASÍTÁS

A kazán tökéletes működési és biztonsági hatékonyságának biztosításához minden szezon végén felül kell vizsgáltatni a felhatalmazott Vevőszolgálattal (lásd a 412 sz. 1993. augusztus 26-i DPR-t - Köztársasági Elnöki Rendelet). A gondos karbantartás hozzájárul a berendezés gazdaságos üzemeltetéséhez. A berendezés külső tisztításához ne használjon súrolószert, maró és/vagy gyúlékony anyagot (pl. benzin, alkohol, stb.), a tisztítást üzemen kívül helyezett berendezésnél kell végezni (lásd a kazán kikapcsolására vonatkozó 7. fejezetet).

A FELHASZNÁLÓNAK SZÓLÓ UTASÍTÁS

Page 36

12. ÁLTALÁNOS FIGYELMEZTETÉS

Figyelem: Amikor a 2. ábrán látható választókapcsoló Téli ( ) pozícióban áll, a fűtésszabályozó (2 - 1. ábra) minden állításánál várni kell néhány percet az újbóli begyújtás előtt.

A várakozás a használati melegvíz funkcióra nem érvényes.

Az azonnali újabb begyújtáshoz a választókapcsolót (2. ábra) állítsa (0), majd újra ( ) pozícióba.

Az alábbi műszaki leírások és utasítások a beszerelést végző szakembernek szólnak, hogy tökéletesen tudja elvégezni a beszerelést. A kazán begyújtására és használatára vonatkozó utasításokat a felhasználónak szóló rész tartalmazza.

A lakossági használatú gázüzemű berendezések felszerelését, karbantartását és üzemeltetését az érvényes jogszabályoknak megfelelően képzett szakembernek kell végeznie.

Ezen felül az alábbiakat is figyelembe kell venni:

•A kazánt bármely típusú, egy vagy két csővel táplált fűtőlappal, radiátorral vagy konvektorral lehet működtetni. A kör keresztmetszetét

minden esetben a normál módszerekkel kell számítani, figyelembe véve a 26. bekezdésben megadott rendelkezésre álló hozamot és

teljesítményt.

•A csomagolóanyagokat (műanyag zacskók, polisztirol, stb.) gyermekektől távol kell tartani, mert veszélyforrást jelentenek.

• Az első begyújtást a fölhatalmazott Vevőszolgálatnak kell végeznie, a Vevőszolgálatokat a mellékelt lap tartalmazza. A fentiek be nem tartása esetén a garancia érvényét veszti.

13. A FELSZERELÉST MEGELŐZŐEN ÉRVÉNYES FIGYELMEZTETÉSEK

Ez a kazán víznek a légköri nyomáson érvényes forráspontnál alacsonyabb hőmérsékletre történő melegítését szolgálja. A kazánt szolgáltatásának és teljesítményének megfelelő fűtőberendezésre, vagy hálózati melegvíz rendszerre kell csatlakoztatni. A kazán bekötése előtt az alábbiakat kell végrehajtani:

a) Ellenőrizni kell, hogy a kazán a rendelkezésre álló gáztípussal való működésre van-e előkészítve. Ezt a csomagoláson található feliratról,

illetve a berendezésen lévő adattábláról lehet leolvasni.

b) Ellenőrizni kell, hogy a kémény huzata megfelelő-e, nincs-e eltömődve, illetve, hogy a füstcsőbe más berendezés ne legyen bekötve, kivéve,

ha a füstcsövet a vonatkozó szabványoknak és az érvényes előírásoknak megfelelően több berendezés kiszolgálására építették.

c) Ellenőrizni kell, hogy amennyiben már korábban meglévő füstcsőbe történik a bekötés, az gondosan meg legyen tisztítva, mivel működés

közben az esetleges korom leválása elzárhatja a füst útját.

Ezen kívül a megfelelő működés és a garancia érvényessége szempontjából elengedhetetlenek az alábbi óvintézkedések:

1. Használati melegvíz kör:

ha a vízkeménység meghaladja a 20 °F-ot (1 °F = 10 mg káliumkarbonát egy liter vízre), polifoszfát adagolót, vagy egy evvel azonos hatású, a helyi jogszabályoknak megfelelő rendszert kell alkalmazni.

2. Fűtési kör

2.1. új berendezés:

A kazán beszerelését megelőzően a rendszert megfelelően meg kell tisztítani, el kell távolítani a menetvágás, hegesztés maradványait, az esetleges oldószereket, ehhez a piacon kapható, nem savas és nem lúgos, a fémeket, a műanyag és gumi részeket nem károsító terméket kell használni. A tisztításhoz javasolt termékek az alábbiak: SENTINEL X300 vagy X400 és FERNOX Regenerálószer fűtőberendezésekhez. Ezen termékek használatakor figyelmesen kövesse a terméket kísérő utasítást.

2.2. már létező berendezés:

A figyelmeztetések be nem tartása esetén a berendezés garanciája érvényét veszti.

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 37

14. A KAZÁN BESZERELÉSE

Miután meghatározta a kazán pontos helyét, rögzítse a falra a sablont. A sablon alsó átlójánál lévő víz- és gázcsatlakozásoknál kezdje a berendezés bekötését. Javasoljuk, hogy a fűtési körre két (egy oda- és egy vissza) G3/4 elzárócsapot építsen be, ezeket külön igény alapján szállítjuk, mivel ez lehetővé teszi, hogy nagyjavításnál ne kelljen a teljes fűtőberendezést leereszteni. Már meglévő berendezés és csere esetén javasoljuk, hogy a fentieken kívül, a kazán visszairányú köréhez alul egy ülepítő edényt helyezzen, melynek célja, hogy az átmosást követően is a rendszerben maradt és idővel a rendszerbe visszakerülő lerakódásokat és salakot összegyűjtse. Miután a kazánt a falra rögzítette, az alábbi fejezetekben található leírás alapján kösse be a leeresztő és elszívó csöveket, amiket kiegészítőként szállítunk. Ter mészetes huzatú kazán - 240 i - 1.240 i modell - beszerelése esetén a kémény bekötését a normál mechanikai hatásoknak, hőnek, az égéstermékeknek és ezek esetleges lerakódásának ellenálló fémcsővel végezze.

= KAZÁN SZÉLESSÉG 400 =

0503_0902/CG1635

KAZÁN FELAKASZTÁSI PONTOK

KAZÁNMAGASSÁG 730

0303_2401

MR: fűtés odairány G 3/4 US: használati melegvíz kimenet G 1/2 GÁZ: gáz kazánbemenet G 3/4 ES: használati hidegvíz bemenet G 1/2 RR: fűtés visszairány G 3/4

5. ábra

15. A KAZÁN MÉRETEI

240 i - 1.240 i240 Fi - 1.240 Fi

0503_0904/CG1636

6. ábra

0503_0903/CG1637

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 38

16. LEERESZTŐ ÉS ELSZÍVÓ VEZETÉKEK BESZERELÉSE

240 Fi - 1.240 Fi modell

Az alábbiakban bemutatott és a kazánhoz kiegészítőként szállított alkatrészek segítségével a kazán beszerelése könnyen és rugalmasan elvégezhető. A kazán eredetileg egy koaxiális, függőleges, vagy vízszintes leeresztő-elszívócsőre történő bekötésre van előkészítve. A kiegészítőként szállított duplikátor segítségével elkülönített vezetékeket is lehet használni.

A beszereléshez kizárólag a szállító által biztosított szerelékeket szabad használni.

Csőtípus

koaxiális

elkülönített függőleges

elkülönített vízszintes

Leeresztő cső

max. hosszúság

5 m 15 m 30 m

Minden beépített 90°

beépített a maximális

hosszt csökkenteni kell

ilyen mértékben:

1 m 0,5 m 0,5 m

7. ábra

Minden beépített 45° beépített a maximális

hosszt csökkenteni kell

ilyen mértékben:

0,5 m 0,25 m 0,25 m

Átmérő

végelem

kémény

100 mm 133 mm

0503_0905/CG1638

Átmérő

csővezeték

külső

100 mm

80 mm 80 mm

... Koaxiális leeresztő - elszívó cső (koncentrikus)

Ez a vezetékfajta lehetővé teszi az égéstermék kieresztését és az égési levegő elszívását az épületen kívülre, vagy a LAS típusú füstcsőbe is. A 90°-os koaxiális könyök lehetővé teszi, hogy a kazánt a 360°-os elforgatási lehetőségnek köszönhetően bármilyen irányban a leeresztőelszívó csőre lehessen kötni. Ezt a koaxiális vezeték vagy a 45°-os könyökelem kiegészítéseként is lehet alkalmazni.

(*) A kazánban lévő membránt csak akkor szabad levenni, ha a leeresztő vezeték hossza több, mint 1 m plusz a könyökelem.

Külső kivezetés esetén a leeresztő-elszívó cső legalább 18 mm-re ki kell álljon a falból, hogy fel lehessen helyezni és rögzíteni lehessen az alumínium rozettát a vízbeszivárgás elkerülése végett. Ezeknek a vezetékeknek a külvilág felé való minimális lejtési szöge 1 cm a hosszúság minden méterére.

Egy 90°-os könyökelem beillesztése 1 méterrel csökkenti a vezeték összhosszúságát. Egy 45°-os könyökelem beillesztése 0.5 méterrel csökkenti a vezeték összhosszúságát.

8. ábra

Rögzítő csatlakozó

elem

Membrán (*)

Elasztikus karmantyú

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

020221_1200

Page 39

0503_0906/CG1639

16.1 PÉLDA BESZERELÉSRE VÍZSZINTES CSÖVEKKEL

0503_0907/CG1640

L max = 5 m

L max = 4 m

L max = 5 m

L max = 4 m

16.2 PÉLDA BESZERELÉSRE LAS TÍPUSÚ FÜSTCSÖVEKKEL

L max = 5 m

16.3 PÉLDA BESZERELÉSRE FÜGGŐLEGES CSÖVEKKEL

A beszerelést nyereg- és lapos tető esetén is el lehet végezni, az igény szerint külön szállítandó kémény kiegészítő, cserép és tömítés alkalmazásával.

0503_0908/CG1641

L max = 4 m L max = 4 m L max = 2 m L max = 3 m

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 40

A kiegészítők beszerelésének részleteire vonatkozóan lásd a kiegészítőket kísérő műszaki leírást.

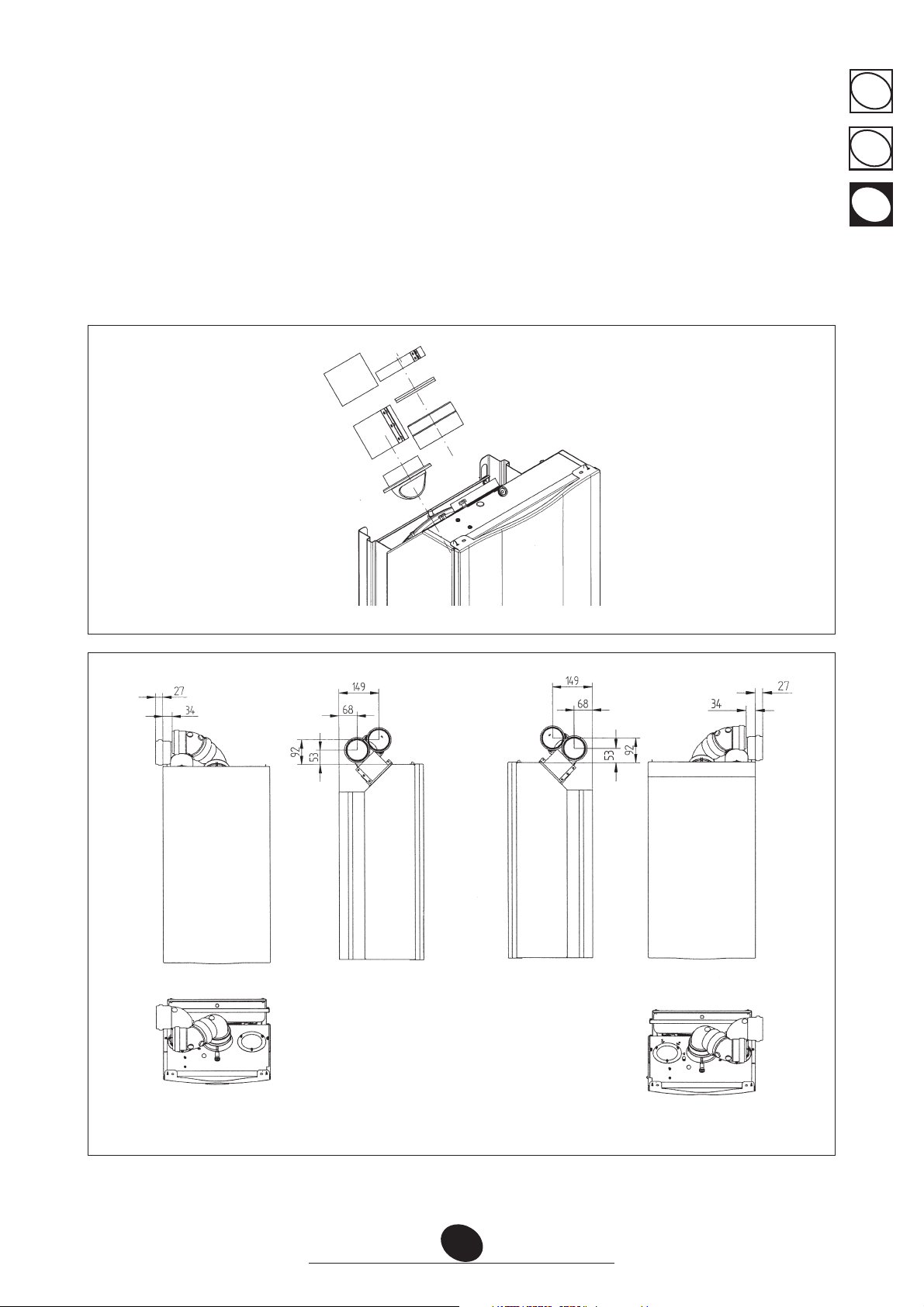

... Leválasztott leeresztő - elszívó csövek

Ez a vezetékfajta lehetővé teszi az égéstermék kieresztését az épületen kívülre, vagy egyedi füstcsőbe. Az égést tápláló levegő elszívását a leeresztés helyétől eltérő helyen lehet megvalósítani. A duplikátor egy leeresztés csökkentő elemből (100/80) és egy levegő elszívó elemből áll. A korábban a dugóról levett légelszívó elem tömítést és csavart kell használni. Ha ilyen csövet alkalmazunk, a kazánban lévő membránt le kell venni.

A 90°-os könyökelem lehetővé teszi, hogy a kazánt a 360°-os elforgatási lehetőségnek köszönhetően bármilyen irányban a leeresztő-elszívó csőre lehessen kötni. Ezt a vezeték vagy a 45°-os könyökelem kiegészítéseként is lehet alkalmazni, mint kiegészítő könyökelem.

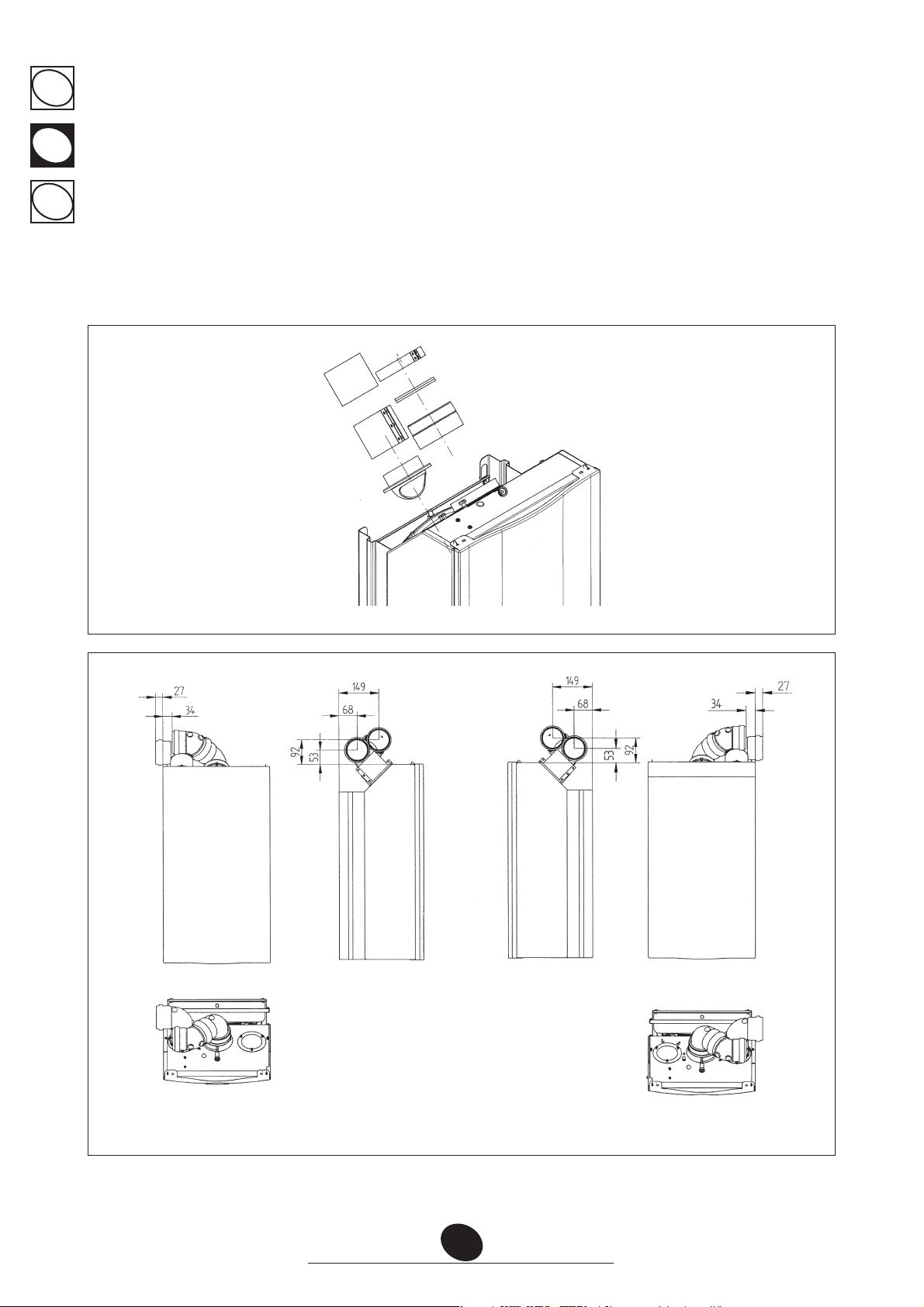

Példa baloldali égés levegő elszívásra

020130_0700

0503_0909/CG1642

BALOLDALI ELSZÍVÁSSAL

Egy 90°-os könyökelem beillesztése 0.5 méterrel csökkenti a vezeték összhosszúságát. Egy 45°-os könyökelem beillesztése 0.25 méterrel csökkenti a vezeték összhosszúságát.

JOBBOLDALI ELSZÍVÁSSAL

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 41

16.4 PÉLDA BESZERELÉSRE VÍZSZINTES ELVÁLASZTOTT CSÖVEKKEL

Fontos: A leeresztő vezetéknek a külvilág felé való minimális lejtési szöge 1 cm a hosszúság minden méterére.

A kondenzgyűjtő készlet alkalmazása esetén a leeresztő vezeték lejtése a kazán felé kell irányuljon.

0503_2201/CG1643

L max = 10 m

Megjegyzés: A C52 típusnál az égéstér levegő elszívás és az égéstermék leeresztés végeleme nem lehet az épülettel szemközti falon.

Az elszívó vezeték hossza legalább 10 méter kell legyen. 6 méternél hosszabb leeresztő cső esetén a kazán közelében fel kell szerelni a kiegészítőként szállított kondenzgyűjtő készletet

(L1 + L2) max = 30 m

16.5 PÉLDA BESZERELÉSRE FÜGGŐLEGES ELVÁLASZTOTT CSÖVEKKEL

0503_0911/CG1644

L max = 12 m

Fontos: az égéstermék leeresztő szimpla csövet a lakóhelyiség falával való érintkezési helyen megfelelő szigetelőanyaggal (pl. üveggyapot) szigetelni kell. A kiegészítők beszerelésének részleteire vonatkozóan lásd a kiegészítőket kísérő műszaki leírást.

Légszabályozó szelep beállítása kettős leeresztésnél

Az égés hozamának és paramétereinek optimalizálásához a légszabályozó szelepet be kell állítani. A légelszívó egység elforgatásával megtörténik a légtöbbletnek az égési levegő leeresztő és elszívó csövének teljes hossza szerint megfelelő szabályozása. Forgassa el a szelepet légtöbblet növeléséhez, vagy csökkentéséhez a beszerelés típusának megfelelően (9. ábra):

• Baloldali elszívásnál Az óramutató járásának irányában elforgatva a szelepet a légtöbblet nő, ellenkező irányban csökken;

• Jobboldali elszívásnál Az óramutató járásának irányában elforgatva a szelepet a légtöbblet csökken, ellenkező irányban nő;

L max = 10 m

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 42

A működés optimalizálása érdekében, égéstermék analizátorral meg lehet mérni a maximális hőteljesítménynél távozó füst CO2 tartalmát, és, ha a táblázatban szereplő értéknél alacsonyabb értéket mérünk, fokozatosan be lehet állítani a levegő szabályozást a tábla szerinti CO2 szint eléréséhez. A készülék helyes felszereléséhez lásd a kiegészítőhöz mellékelt utasítást.

TARTALOMJEGYZÉK

NYITÁS

0503_1112/CG1660

9. ábra

CO2%

(L1+L2) MAX SZELEP POZÍCIÓ

G.20 G.25.1 G.31

0÷4 1

4÷18 2 6,2 6,8 6,9

18÷30 3

17. ELEKTROMOS BEKÖTÉS

A berendezés elektromos biztonsága csak akkor garantált, ha azt az érvényes biztonsági előírásoknak (1990. március 5-i 46. sz. Törvény) megfelelően hatékony földberendezésre csatlakoztatják. A berendezést elektromosan 230 V-os, monofázis + föld táphálózatra kell bekötni a berendezéssel biztosított háromeres vezetékkel, betartva a VONAL-NULLA polaritást.

A bekötést kétpólusú megszakítóval kell megvalósítani, melynél az érintkezők közötti távolság legalább 3 mm.

A tápkábel cseréje esetén “HAR H05 VV-F” 3x0,75 mm

...A táp kapocsléchez való hozzáférés

•a kétpólusú megszakítóval feszültség mentesítse a kazánt;

• csavarja le a kazán kapcsolószekrény két rögzítő-csavarját;

• fordítsa el a kapcsolószekrényt;

•vegye le a fedelet, ekkor hozzáfér az elektromos bekötések területéhez (10. ábra).

, maximum 8 mm átmérőjű harmonizált kábelt kell használni.

A 2A-es gyorsbiztosíték a betápláló kapocslécen található (ellenőrzéshez és/vagy cseréhez húzza ki a fekete biztosítéktokot).

FONTOS: tartsa be a betáplálás polaritást L (VONAL) - N (NULLA).

(L) = Fázis (barna) (N) = Nulla (világoskék)

(

) = Föld (sárga-zöld)

(1) (2) = Szobatermosztát bekötési pont

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 43

9402250715

betáplálás kapocsléc

10. ábra

18. SZOBATERMOSZTÁT BEKÖTÉSE

•a fent leírt módon tegye hozzáférhetővé a betáplálás kapocslécét (10. ábra);

•vegye le az (1) és (2) kapcsokon lévő hidat;

•a kéteres vezetéket vezesse be a vezeték leszorítón keresztül, és kösse be ebbe a két kapocsba.

0503_1111

19. PROGRAMOZÓ ÓRA BEKÖTÉSE

•a programozó óra motorját kösse be a fő elektronikus kártya CN3 csatlakozásába (2 és 4 kapocs);

•a hidat eltávolítva a programozó óra leágazó csatlakozását kösse be a csatlakozó (1 és 3) kapcsaiba.

Ha az alkalmazott programozó óra elemes, elektromos betáplálás nélküli, hagyja szabadon az CN3 csatlakozó (2 és 4) kapcsait.

Figura 11

0503_1803

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 44

20. GÁZCSERE MÓDJAI

A kazánt a felhatalmazott Vevőszolgálat átállíthatja metángázra (G20) vagy folyékony gázra (G31).

A nyomásszabályozó beállítása némileg eltér a különböző gázszelepeknél (HONEYWELL vagy SIT, lásd a 12. ábrát).

Az alábbi műveleteket kell a leírás szerinti sorrendben elvégezni:

A) Ki kell cserélni a fő égőfej fúvókáit; B) meg kell változtatni a feszültséget a modulátornál; C) a nyomásszabályozó új max. és min. szintjének beállítása.

A) A fúvókák cseréje

•óvatosan emelje ki a főégőt az ágyazatából;

• cserélje ki a főégő fúvókáit, megfelelően rögzítse őket, hogy ne forduljon elő gázszivárgás. A fúvókák átmérőjét a 2. táblázat tartalmazza.

B) modulátor feszültség változtatás

• csavarja le a kazán kapcsolószekrény két rögzítő-csavarját, és fölfelé csavarja el;

•a 23. oldalon megadott módon alakítsa ki az alkalmazott gáztípusnak megfelelő áthidalást vagy kapcsolót.

C) A nyomásszabályozó beállítása

0207_0406

Honeywell szelep

mod. VK 4105 M

•Egy differenciál, lehetőleg víz-manométer pozitív nyomásvételi helyét kösse a gázszelep nyomásvételi helyére (Pb) (12. ábra). Csak a hermetikus kamrával működő kazánnál kösse be ugyanazon manométer negatív nyomásvételi helyét egy megfelelő “T” csatlakozásra, amely lehetővé teszi a kazán kompenzációs nyomásvételi helyének, a gázszelep (Pc) kompenzációs nyomásvételi helyének és a manométernek az összekötését. (Azonos mérést lehet végezni, ha a nyomásmérőt a nyomásvételi helyre (Pb) köti a hermetikus kamra frontlapja nélkül); Az égők fentitől eltérő módszerrel végzett nyomásmérése hamis eredményt adhat, mivel nem venné figyelembe a hermetikus kamra ventillátora által keltett nyomáscsökkenést.

C1) A névleges teljesítmény szabályozása

• nyissa ki a gázcsapot, és forgassa el a kezelőszervet, úgy, hogy a kazán téli (

• nyissa meg a hálózati melegvíz vételi csapot legalább 10 liter/ perc vízhozammal, illetve győződjön meg róla, hogy a maximális hőigényt adó módon nyitotta meg;

•vegye le a modulátor fedelét;

• állítsa be a 13. ábra bilincs sárgaréz csavarját (A) úgy, hogy az 1. táblázatban megadott nyomásértéket érje el;

• ellenőrizze, hogy a gázszelep nyomásvételi helyénél (Pa) (12. ábra) mért dinamikus betáplálási nyomás megfelelő legyen (37 mbar propán gáznál és 20 mbar földgáznál

) üzemmódba kerüljön (2. ábra);

Sit retesz

mod. SIGMA 845

9912221500

12. ábra

C2) A csökkentett teljesítmény szabályozása

•kösse ki a modulátor tápvezetékét, és csavarja ki a 13. ábra (B) csavarját annyira, hogy elérje a csökkentett teljesítménynek megfelelő nyomást (lásd az 1. táblázatot);

•kösse vissza a vezetéket;

• szerelje fel a modulátor fedelét és zárja le.

C3) Végső ellenőrzések

• használja a gáz átállításhoz pluszban biztosított adattáblát, jelölje be rajta a gáztípust és az elvégzett beállítást.

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 45

Honeywell szelep Sit retesz

13. ábra

Táblázat: nyomás az égőfejnél - teljesítmény

240 Fi - 1.240 Fi 240 i - 1.240 i

mbar mbar mbar kW kcal/h

G20 G25.1 G31

2,0 1,9 5,7 9,3 8.000 Csökkentett teljesítmény

2,3 2,3 6,2 10,5 9.000 2,7 2,7 7,7 11,6 10.000 3,2 3,1 9,3 12,8 11.000 3,8 3,7 11,1 14,0 12.000 4,5 4,3 13,0 15,1 13.000 5,2 5,0 15,1 16,3 14.000 5,9 5,7 17,3 17,4 15.000 6,8 6,5 19,7 18,6 16.000 7,6 7,4 22,2 19,8 17.000 8,6 8,2 24,9 20,9 18.000 9,5 9,2 27,7 22,1 19.000

10,6 10,2 30,7 23,3 20.000

11,2 10,8 32,6 24,0 20.600 Névleges teljesítmény

mbar mbar mbar kW kcal/h

G20 G25.1 G31

2,5 1,9 5,4 9,3 8.000

2,7 2,3 6,0 10,5 9.000 3,1 2,7 6,9 11,6 10.000 3,7 2,9 8,4 12,8 11.000 4,4 3,4 9,9 14,0 12.000 5,2 4,0 11,7 15,1 13.000 6,1 4,6 13,5 16,3 14.000 6,9 5,3 15,5 17,4 15.000 7,9 6,0 17,7 18,6 16.000

8,9 6,8 20,0 19,8 17.000 10,0 7,6 22,4 20,9 18.000 11,1 8,5 24,9 22,1 19.000 12,3 9,4 27,6 23,3 20.000

13,1 10,0 29,3 24,0 20.600

0207_0405

1 mbar = 10,197 mmH20

1. táblázat

Égő fúvókák táblázata

1 mbar = 10,197 mmH20

1. táblázat

240 Fi - 1.240 Fi 240 i - 1.240 i

gáztípus G20 G25.1 G31 G20 G25.1 G31 fúvókák átmérője 1,28 1,45 0,77 1,18 1,45 0,77 fúvókák száma 13 13 13 13 13 13

2. táblázat

Fogyasztás 15 °C - 1013 mbar G20 G25.1 G31

Névleges teljesítmény 2,78 m3/h 3,23 m3/h 2,04 kg/h Csökkentett teljesítmény 1,12 m3/h 1,30 m3/h 0,82 kg/h p.c.i. 34,02 MJ/m

3. táblázat

29,3 MJ/m

46,3 MJ/kg

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 46

21. A PARAMÉTEREK MEGJELENÍTÉSE A KIJELZŐN (“INFO” FUNKCIÓ)

A kazán frontlapján elhelyezett kijelzőn az alábbiak szerint lehet megjeleníteni bizonyos információkat a kazán működésének alapértékeire vagy a külső hőmérsékletre vonatkozóan:

1) a 14a ábra szerint forgassa el az óramutató járásával ellentétes irányban az 1 és 2 tárcsákat (1. ábra), állítsa ezeket minimum értékre;

2) amikor a tárcsa ebben az állásban van ( ) a 14b ábra szerint bemutatott módon egymás után kétszer gyorsan forgassa el az óramutató járásával egyező irányban (~ 1/4 fordulattal);

0503_2202

14a ábra

14b ábra

Megjegyzés: amikor az “INFO” funkció aktív, a kijelzőn (4 - 1. ábra) felváltva jelenik meg az “A00” felirat és a kazán odairányú hőmérsékletének értéke:

0503_1116

3) forgassa a 14. ábrán látható tárcsát (

) az alábbi paraméterek megjelenítéséhez:

A00: használati melegvíz (HMV) hőmérsékletének aktuális értéke (°C); A01: külső hőmérséklet aktuális értéke (°C) (külső szonda be van kötve); A02: modulátor áram értéke (%) (100% = 230 mA METÁN - 100% = 310 mA GPL); A03: teljesítmény tartomány érték (%) (MAX R); A04: fűtés alapbeállítás értéke (°C); A05: fűtés odairány aktuális hőmérséklet értéke (°C); A07: ionizációs áram aktuális értéke (µA).

Megjegyzés: Az A06 - A08 - A09 kijelző sorok nincsenek használatban.

0503_1117

4) Ez a funkció 3 percig marad aktív. Az “INFO” funkciót előre meg lehet szakítani a 2. pontban leírt aktiválási sorrend megismétlésével.

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 47

22. SZABÁLYOZÓ ÉS BIZTONSÁGI BERENDEZÉSEK

A kazán gyártásánál minden európai szabvány szerinti előírást betartottak, a kazán részét képezik az alábbi felszerelések:

•

Fűtésszabályozó tárcsa ( )

Ez az eszköz határozza meg a fűtési kör odairányú vízáramának maximális hőmérsékletét. Minimum 30 °C és maximum 85 °C közötti értékre lehet beállítani. A hőmérséklet emeléséhez a kezelőszervet (2 - 1. ábra) az óramutató járásának irányában forgassa, csökkentéséhez az ellenkező irányban.

•

Hálózati melegvíz szabályozó tárcsa ( )

Ez az eszköz határozza meg a hálózati melegvíz maximális hőmérsékletét. Minimum 35 °C és maximum 60 °C közötti értékre lehet beállítani a vízvétel mértékétől függően. A hőmérséklet emeléséhez a kezelőszervet (1 - 1. ábra) az óramutató járásának irányában forgassa, csökkentéséhez az ellenkező irányban.

Megjegyzés: ha a használati melegvíz kör NTC szondája elromlik, a hálózati melegvíz előállítás akkor is biztosított.

•

Levegő presszosztát (240 Fi - 1.240 Fi modellek)

Ez az eszköz (15 - 20. ábra) csak akkor engedi meg a főégő bekapcsolását, ha a füstelvezetési kör teljes mértékben működőképes. Az alábbi rendellenességek valamelyikének bekövetkeztekor a kazán nem kapcsol be:

• a leeresztő végeleme el van tömődve

•a végelemhez közeli rész eltömődött

•a ventilátor leállt

•venturi cső - presszosztát összeköttetés megszakadt (16-17 - 20. ábra) a kazán várakozási helyzetben marad, E03 hibakódot jelez (lásd a 10. bekezdés táblázatát).

•

Füsttermosztát (240 i - 1.240 i modellek)

Ez az eszköz (14 - 21. ábra), amelynek érzékelője a füstcső baloldalán található, megszakítja a főégő gázellátását, ha a kémény el van tömődve és/vagy nincs huzata. Ilyen esetben a kazán leblokkol és E03 hibakódot jelez (10. bekezdés). Az azonnali újra bekapcsoláshoz a leállás okának kiküszöbölése után ideiglenesen (legalább 2 másodpercre) állítsa a 2. ábra szerinti választókapcsolót (0) pozícióba.

Ezt a biztonsági berendezést tilos működésen kívül helyezni.

•

Biztonsági termosztát

Ez az eszköz (11 - 20-21 ábrák), amelynek érzékelője a fűtés odairányú körén van, megszakítja a főégő gázellátását, ha a primer körben lévő víz túlmelegszik. Ilyen esetben a kazán leáll és csak a leállás okának kiküszöbölése után lehet megismételni a begyújtást, ehhez a 2. ábrán látható választókapcsolót legalább 2 másodpercre ( ) állásba kell elforgatni.

Ezt a biztonsági berendezést tilos működésen kívül helyezni.

•

Ionizációs lángőr

Az égő jobboldalán található érzékelő elektróda (18-20. ábra) garantálja a biztonságot, ha nincs gáz, vagy, ha a főégő begyulladása nem teljes. Ilyen esetben a kazán 3 próbálkozás után leblokkol. A választókapcsolót (2) legalább 2 másodpercre ( ) pozícióba kell állítani a normál működési feltételek helyreállításához.

•

Vízpresszosztát

Ez az eszköz (3 - 20-21 ábrák) csak akkor engedi meg a főégő bekapcsolását, ha a berendezésben a nyomás több, mint 0,5 bar.

•

Fűtési kör szivattyú utóműködés

A szivattyú utóműködése elektronikus vezérlésű, 150 másodpercig tart, fűtési funkció esetén azután aktiválódik miután a szobatermosztát hatására a fő égő kialudt.

•

Szivattyú utóműködés vízmelegítővel ellátott használati melegvíz körhöz

A szivattyú utóműködése elektronikus vezérlésű, 10 másodpercig tart, hálózati melegvíz üzemmód esetén a vízmelegítő szonda beavatkozását és a főégő kialvását követően aktiválódik.

•

Fagyvédelmi eszköz (fűtési és használati melegvíz kör)

A kazán elektronikus vezérlésébe egy “fagymentes” funkció van beépítve, amely 5 °C-nál alacsonyabb odairányú hőmérséklet esetén az égőt addig működteti, amíg az odairányú hőmérséklet el nem éri a 30 °C-ot. Ez a funkció akkor él, ha a kazán áram alatt van, van gáz és a berendezés nyomása megfelel az előírásnak.

•

Víz keringetés hiány a primer körben (valószínűleg leállt a szivattyú).

Ha a primer körben nincs vagy nem elégséges a vízkeringetés, a kazán leblokkol és E25 hibakódot jelez (10. bekezdés).

•

Szivattyú leállás gátló

Ha 24 órán keresztül egyfolytában nincs hőigény a fűtési körben, a szivattyú automatikusan működésbe lép 10 másodpercre. Ez a funkció akkor él, ha a kazán áram alatt van.

•

Háromutas szelep blokkolásgátló

Ha 24 órán keresztül egyfolytában nincs hőigény a fűtési körben, a háromutas szelep egy teljes átállítást végez. Ez a funkció akkor él, ha a kazán áram alatt van.

•

Hidraulikus biztonsági szelep (fűtési kör)

Ez a 3 bárra beállított eszköz (28 - 20. ábra) a fűtési kört szolgálja.

Ebben az esetben a hőmérséklet vezérlést az odairányú szonda végzi.

Javasoljuk, hogy a biztonsági szelepet szifonos leeresztésre csatlakoztassa. Tilos a fűtési kör leeresztő eszközeként használni

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 48

23. AZ ELEKTRONIKUS KÁRTYÁN VÉGREHAJTANDÓ BEÁLLÍTÁSOK

Ha a hidak OFF állásban vannak (15a ábra):

MET a berendezés METÁN gázzal működik T.Risc a kazán hőmérsékleti tartománya fűtési üzemmódban

30 - 85°C

T-off fűtés várakoztatási idő 150 másodperc

Ha a hidak ON állásban vannak (15b ábra):

LPG működés az LPG gázos berendezésnél T.Risc a kazán hőmérsékleti tartománya fűtési üzemmódban

30 - 45°C

T-off fűtés várakoztatási idő 30 másodperc

Megjegyzés: A fenti beállításokat áramtalanított kazánon kell elvégezni.

24. BEGYÚJTÓ ELEKTRÓDA ELHELYEZÉSE, LÁNGŐRZÉS

0503_0912/CG1645

15a ábra

0503_0913/CG1645

15b ábra

16 ábra

25. AZ ÉGÉSI PARAMÉTEREK ELLENŐRZÉSE

A rásegített áramlású kazánok -nek megfelelően a koncentrikus szerelvény csatlakozásain található két mintavételi hellyel van ellátva az égési teljesítmény és az égéstermékek tisztaságának működés közbeni méréséhez. Az egyik hely a füstelvezetési körre van kötve, ezen keresztül lehet az égéstermékek tisztaságát és az égés teljesítményét mérni. A másik az égéstér levegőelszívás körre van kötve, ezen keresztül koaxiális vezeték esetén ellenőrizni lehet az égéstermékek esetleges visszajutását. A füstkörbe kötött csatlakozásnál az alábbi paramétereket lehet mérni:

• égéstermékek hőmérséklete;

•oxigén (O2) vagy széndioxid (CO2) koncentráció;

• szénmonoxid (CO) koncentráció. Az égéstér levegő hőmérsékletének ellenőrzését úgy kell elvégezni, hogy a csatlakozásnál kb. 3 cm-re bevezeti a mérőszondát.

9912070100

Ter mészetes huzatú kazánoknál a füstleeresztő vezetéken egy furatot kell létrehozni a vezetéktől a vezeték átmérője kétszeresének megfelelő

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 49

távolságban. Ezen a furaton keresztül az alábbi adatokat lehet mérni:

• égéstermékek hőmérséklete;

•oxigén (O2) vagy széndioxid (CO2) koncentráció;

• szénmonoxid (CO) koncentráció. Az égést tápláló levegő hőmérsékletét a kazán levegőbemenetének közelében kell mérni. A berendezésért felelős szakember által az első üzembe helyezéskor kialakítandó furatot úgy kell lezárni, hogy az égéstermék elvezetése normál üzemmódban tökéletesen szigetelt csőben történjék.

26. HOZAMGÖRBÉK / ADATTÁBLA SZERINTI TELJESÍTMÉNY

A nagy hozamú szivattyú bármilyen egy- vagy kétcsöves fűtési körön alkalmazható. A szivattyútestbe beépített automatikus levegő leeresztő szelep a fűtőberendezés gyors légtelenítését teszi lehetővé.

0503_1120

O ELSŐBBSÉG

1 grafikon

HOZAM l/h

27. A KÜLSŐ SZONDA BEKÖTÉSE

A kazán úgy van kialakítva, hogy a tartozékként leszállított szondát rá lehet kötni. A bekötéshez a szondához tartozó utasítást és az alábbi ábrát használja.

KÜLSŐ SZONDA KÉSZLETTEL BIZTOSÍTOTT VEZETÉKEZÉS

0504_1802/CG1676

KÜLSŐ SZONDA 2 PÓLUSÚ KAPOCSLÉC

17. ábra

0504_1801/CG1676

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 50

Ha a külső szonda be van kötve, a fűtési kör hőmérséklet szabályozó választókapcsoló (2 - 1. ábra) végzi a Kt szórási koefficiens beállításának funkcióját (18. ábra). Az alábbi ábrák mutatják a kezelőszerv pozíciói és a beállított görbék közötti megfelelést. A bemutatott görbék közötti görbéket is be lehet állítani.

0503_3102/CG1672

TM = Odairány hőmérsékleti tartománya

18. ábra

Te = külső hőmérséklet

FONTOS: a TM odairányú hőmérsékleti érték a T. RISC. áthidalás vagy kapcsoló állapotától függ (lásd a 23. oldalon található leírást). Ennek

megfelelően a maximális beállítható hőmérséklet 85 vagy 45°C lehet.

0503_3103

28. KÜLSŐ VÍZMELEGÍTŐ EGYSÉG BEKÖTÉSE

1.240 Fi - 1.240 i modell

FONTOS: külső vízmelegítő egység bekötéséhez alakítsa ki a hidat a CN7 áthidaláson (lásd a 30.2 - 30.4 bekezdést).

A kazán úgy van kialakítva, hogy külső vízmelegítőt lehet hozzákapcsolni. A 19. ábra szerint kösse be a vízmelegítőt a vízhálózatba. Az elektromos ellenállás eltávolítását követően kösse be a tartozékként leszállított HMV elsőbbséget biztosító NTC szondát. Az NTC szonda érzékelőjét a vízmelegítőn kialakított megfelelő mélyedésbe kell illeszteni. A hálózati melegvíz hőmérsékletét közvetlenül a kazán kapcsolószekrényén el lehet végezni a ( ) kezelőszervvel (1 - 1. ábra).

JELMAGYARÁZAT

UB - vízmelegítő egység UR - fűtési egység V3V - külső háromutas szelep M2 - csatlakozó kapocsléc SB - a vízmelegítő HMV elsőbbséget biztosító szondája MR - fűtés odairány MB - vízmelegítő odairány RR - fűtés/vízmelegítő visszairány RB - eltávolítandó elektromos ellenállás

V3V elektromos bekötés

VÍZMELEGÍTŐ SZONDA 5 PÓLUSÚ KAPOCSLÉC ÉS V3V

0504_1404

19. ábra

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 51

29. KÖRÖK FUNKCIONÁLIS ÁBRÁJA

29.1 - 240 Fi

HERMETIKUS KAMRA

0503_0914/CG1646

fűtés használati gáz használati fűtés

odairány melegvíz kimenet víz bemenet visszavezetés

20. ábra

Jelmagyarázat:

1 Hálózati melegvíz elsőbbségi érzékelő 2 Automatikus by-pass 3 Víz presszosztát 4 Háromutas szelep 5 Hálózati melegvíz NTC szonda 6 Áramlás érzékelő szűrővel és vízhozam korlátozóval 7 Háromutas szelep motor 8 Gázszelep

9 Begyújtó elektróda 10 Fűtés NTC szonda 11 Biztonsági termosztát 12 Víz-füst hőcserélő 13 Füstcső 14 Ventillátor

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

15 Levegő presszosztát 16 Pozitív nyomáscsatlakozás 17 Negatív nyomáscsatlakozás 18 Füstérzékelő elektróda 19 Égő 20 Gáz kimenet fúvókákkal 21 Tágulási tartály 22 Víz-víz lemezes hőcserélő 23 Automatikus légtelenítő szelep 24 Szivattyú légszeparátorral 25 Kazán feltöltőcsap 26 Kazán leeresztőcsap 27 Nyomásmérő 28 Biztonsági szelep

Page 52

29.2 - 1.240 Fi

HERMETIKUS KAMRA

0503_1121/CG1654

20.1. ábra

Jelmagyarázat:

1 Víz presszosztát

2 Automatikus by-pass

3 Gázszelep

4 Begyújtó elektróda

5 Fűtés NTC szonda

6 Biztonsági termosztát

7 Víz-füst hőcserélő

8 Füstcső

9 Ventillátor 10 Levegő presszosztát 11 Pozitív nyomáscsatlakozás

fűtés gáz használati

odairány víz bemenet visszavezetés

12 Negatív nyomáscsatlakozás 13 Füstérzékelő elektróda 14 Égő 15 Gáz kimenet fúvókákkal 16 Tágulási tartály 17 Automatikus légtelenítő szelep 18 Szivattyú légszeparátorral 19 Kazán leeresztőcsap 20 Nyomásmérő 21 Biztonsági szelep

fűtés

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 53

29.3 - 240 i

0503_0916/CG1647

fűtés használati gáz használati fűtés

odairány melegvíz kimenet víz bemenet visszavezetés

21. ábra

Jelmagyarázat:

1 Hálózati melegvíz elsőbbségi érzékelő

2 Automatikus by-pass

3 Víz presszosztát

4 Háromutas szelep

5 Hálózati melegvíz NTC szonda

6 Áramlás érzékelő szűrővel és vízhozam korlátozóval

7 Háromutas szelep motor

8 Gázszelep

9 Begyújtó elektróda 10 Fűtés NTC szonda 11 Biztonsági termosztát 12 Víz-füst hőcserélő 13 Füstcső

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

14 Füsttermosztát 15 Füstérzékelő elektróda 16 Égő 17 Gáz kimenet fúvókákkal 18 Tágulási tartály 19 Víz-víz lemezes hőcserélő 20 Automatikus légtelenítő szelep 21 Szivattyú légszeparátorral 22 Kazán feltöltőcsap 23 Kazán leeresztőcsap 24 Nyomásmérő 25 Biztonsági szelep

Page 54

29.4 - 1.240 i

0503_0917/CG1655

21.1. ábra

Jelmagyarázat:

1 Víz presszosztát

2 Automatikus by-pass

3 Gázszelep

4 Begyújtó elektróda

5 Fűtés NTC szonda

6 Biztonsági termosztát

7 Víz-füst hőcserélő

8 Füstcső

9 Füsttermosztát 10 Füstérzékelő elektróda 11 Égő 12 Gáz kimenet fúvókákkal 13 Tágulási tartály

fűtés gáz használati

odairány víz bemenet visszavezetés

14 Automatikus légtelenítő szelep 15 Szivattyú légszeparátorral 16 Kazán leeresztőcsap 17 Nyomásmérő 18 Biztonsági szelep

fűtés

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 55

30. KAPCSOLÓK BEKÖTÉSI RAJZA

30.1 - 240 Fi

BIZTONSÁGI

TERMOSZTÁT

LEVEGŐ

PRESSZOSZTÁT

VÍZPRESSZOSZTÁT

SZONDA

FŰTÉS NTC

0505_0603/CG1648

LÁNGŐR ELEKTRÓDA

BEGYÚJTÓ

ELEKTRÓDA

BIZTOSÍTÉK

VENTILLÁTOR

HÁROMUTAS

SZELEP

SZIVATTYÚ

HÁLÓZATI

ÉRZÉKELŐ

HMV ELSŐBBSÉG

SZONDA

MELEGVÍZ NTC

BETÁPLÁLÁS KAPOCSLÉC

KAPOCSLÉC

BETÁPLÁLÁS

TERMOSZTÁT

VEZETÉKEK SZÍNE

C = Világoskék

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

M = Barna

N =Fekete

R = Piros

G/V = Sárga/Zöld

B =Fehér

V = Zöld

JELMAGYARÁZAT

P2: Használati melegvíz teljesítmény mérő

P3: NYÁR/TÉL/OFF választókapcsoló

P4: Fűtés teljesítmény mérő

P5: Fűtés teljesítmény szabályozó trimmer

Page 56

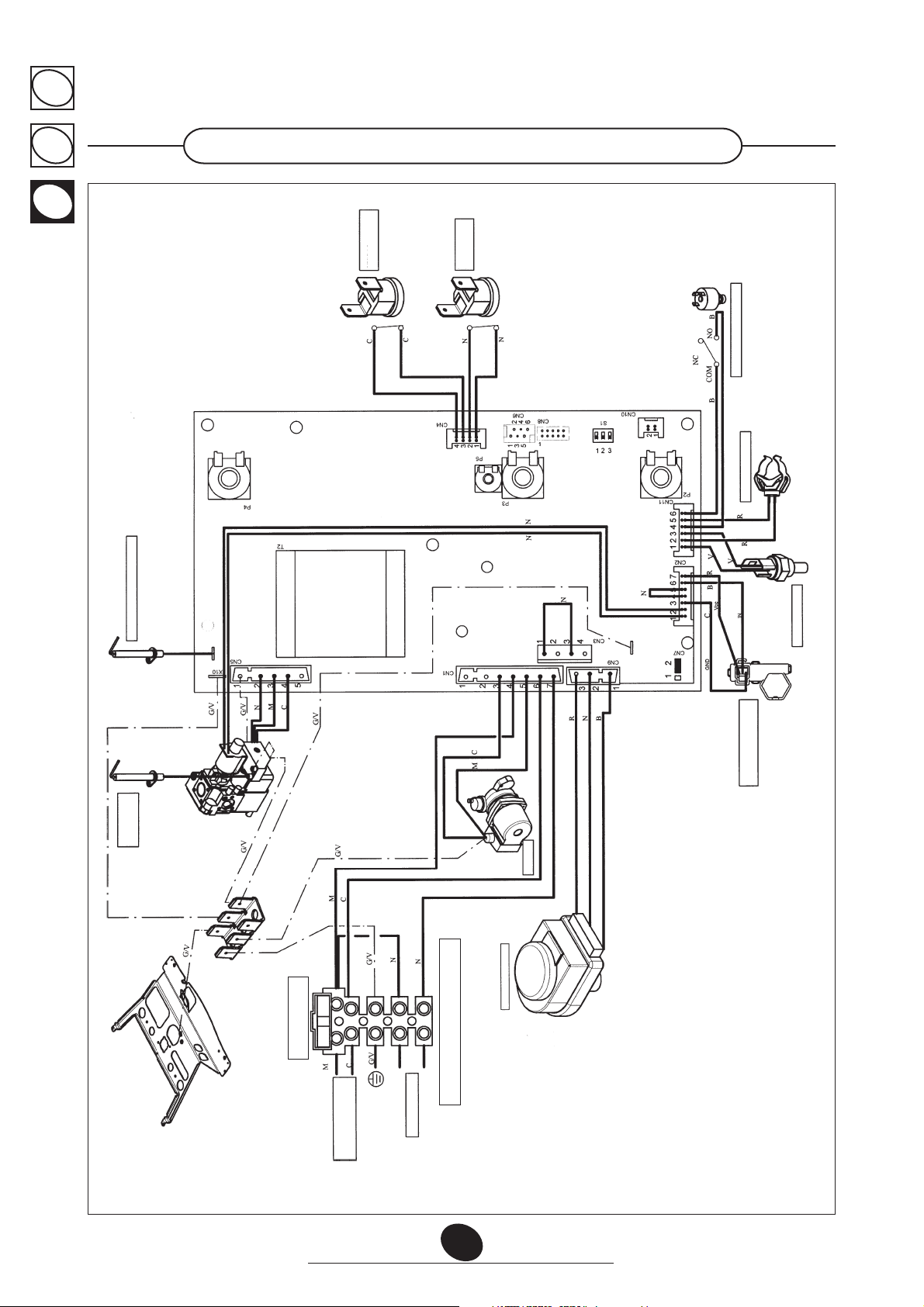

30.2 - 1.240 Fi

BIZTONSÁGI

TERMOSZTÁT

LEVEGŐ

PRESSZOSZTÁT

0505_0601/CG1657

VÍZPRESSZOSZTÁT

FŰTÉS NTC SZONDA

LÁNGŐR ELEKTRÓDA

BEGYÚJTÓ

ELEKTRÓDA

BIZTOSÍTÉK

VENTILLÁTOR

SZIVATTYÚ

CN7 áthidalás

(át kell hidalni, ha be van kötve a vízmelegítő egység)

0505_0901

BETÁPLÁLÁS KAPOCSLÉC

KAPOCSLÉC

BETÁPLÁLÁS

TERMOSZTÁT

VEZETÉKEK SZÍNE

C= Világoskék

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

M= Barna

N= Fekete R= Piros

G/V = sárga/zöld.

B= Fehér

V= Zöld

P4: Fűtés teljesítmény mérő

P2: Használati melegvíz teljesítmény mérő:

JELMAGYARÁZAT

P5: Fűtés teljesítményszabályozó trimmer

P3: Nyár/Tél/OFF választókapcsoló

RB: Elektromos ellenállás, amit vízmelegítő esetén le kell venni

Page 57

30.3 - 240 i

BIZTONSÁGI

TERMOSZTÁT

FÜST

TERMOSZTÁT

VÍZPRESSZOSZTÁT

FŰTÉS NTC SZONDA

0505_0604/CG1649

LÁNGŐR ELEKTRÓDA

BEGYÚJTÓ

ELEKTRÓDA

BIZTOSÍTÉK

POMPA

SZELEP

HÁROMUTAS

BETÁPLÁLÁS KAPOCSLÉC

HÁLÓZATI

ÉRZÉKELŐ

HMV ELSŐBBSÉG

SZONDA

MELEGVÍZ NTC

TERMOSZTÁT

KAPOCSLÉC

BETÁPLÁLÁS

VEZETÉKEK SZÍNE

C = Világoskék

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

M = Barna

N =Fekete

R = Piros

G/V = Sárga/Zöld

B =Fehér

V = Zöld

JELMAGYARÁZAT

P2: Használati melegvíz teljesítmény mérő

P3: NYÁR/TÉL/OFF választókapcsoló

P4: Fűtés teljesítmény mérő

P5: Fűtés teljesítmény szabályozó trimmer

Page 58

30.4 - 1.240 i

BIZTONSÁGI

TERMOSZTÁT

FÜSTTERMOSZTÁT

VÍZPRESSZOSZTÁT

SZONDA

FŰTÉS NTC

0505_0602/CG1656

LÁNGŐR ELEKTRÓDA

BEGYÚJTÓ

ELEKTRÓDA

BIZTOSÍTÉK

SZIVATTYÚ

CN7 áthidalás

(át kell hidalni, ha be van kötve a vízmelegítő egység)

0505_0901

BETÁPLÁLÁS KAPOCSLÉC

KAPOCSLÉC

BETÁPLÁLÁS

TERMOSZTÁT

VEZETÉKEK SZÍNE

C= Világoskék

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

M= Barna

N= Fekete R= Piros

G/V = sárga/zöld.

B= Fehér

V= Zöld

P4: Fűtés teljesítmény mérő

P2: Használati melegvíz teljesítmény mérő:

JELMAGYARÁZAT

P5: Fűtés teljesítményszabályozó trimmer

P3: Nyár/Tél/OFF választókapcsoló

RB: Elektromos ellenállás, amit vízmelegítő esetén le kell venni

Page 59

31. MŰSZAKI JELLEMZŐK

Modell 240 Fi 1.240 Fi 240 i 1.240 i

Kategória II

Névleges hőhozam kW 26,3 26,3 26,3 26,3

2H3P

Csökkentett hőhozam kW 10,6 10,6 10,6 10,6 Névleges hőteljesítmény kW 24 24 24 24

kcal/h 20.600 20.600 20.600 20.600

Csökkentett hőteljesítmény kW 9,3 9,3 9,3 9,3

kcal/h 8.000 8.000 8.000 8.000

Névleges közvetlen hozam % 91,2 91,2 91,2 91,2

a 92/42/EK irányelv szerinti hozam — ★★ ★★ ★★ ★★

Közvetlen hozam a névleges teljesítmény 30%-ánál % 88,7 88,7 88 88 Fűtési kör maximális víznyomás bar 3 3 3 3 Tágulási tartály űrtartam l8877 Tágulási tartály nyomás bar 0,5 0,5 0,5 0,5

Használati melegvíz kör maximális víznyomás bar 8 Használati melegvíz kör minimális dinamikus nyomás bar 0,2 Használati víz minimális hozam l/min 2,2 Használati melegvíz előállítás ∆T=25 °C esetén l/min 13,7 Használati melegvíz előállítás ∆T=35 °C esetén l/min 9,8 Fajlagos hozam (*) l/min 10,7

Típus —

C12-C32-C42-C52-C82-B22

8 0,2 2,2

13,7

9,8

10,7 B

11BS

Koncentrikus leeresztő cső átmérő mm 60 60 - - Koncentrikus elszívó cső átmérő mm 100 100 - - Kettős leeresztő cső átmérő mm 80 80 - - Kettős elszívó cső átmérő mm 80 80 - - Leeresztő cső átmérő mm - - 120 120 Füst maximális tömeghozam kg/s 0,017 0,017 0,020 0,020 Füst minimális tömeghozam kg/s 0,017 0,017 0,018 0,018 Max füst hőmérséklet °C 145 145 110 110 Min füst hőmérséklet °C 110 110 85 85

NOx osztály —3 33 3

gáztípus — G20 G20 G20 G20

— G25.1 G25.1 G25.1 G25.1 — G31 G31 G31 G31

Metán gáz betáplálási nyomás mbar 25 25 25 25 Propán gáz betáplálási nyomás mbar 30 30 30 30

Elektromos betáplálás feszültség V 230 230 230 230 Metán gáz betáplálási nyomás Hz 50 50 50 50 Névleges elektromos teljesítmény W 130 130 80 80

Nettó tömeg kg 34 32 30 28 Méretek magasság mm 734 734 734 734

szélesség mm 400 400 400 400

mélység mm 317 317 317 317

Pára és vízbehatolás elleni védelem foka (**) IP X4D IP X4D IP X4D IP X4D

(*) az EN 625 szerint (**) az EN 60529 szerint

A FELSZERELÉST VÉGZő SZAKEMBERNEK SZÓLÓ UTASÍTÁS

Page 60

Уважаемый Покупатель, наша компания надеется, что Ваш новый котел удовлетворит всем Вашим требованиям. Приобретение изделия с маркой WESTEN обеспечивает все то, что Вы от него ожидаете: надежную работу и простоту и рациональность в эксплуатации. Просим Вас ни в коем случае не откладывать в сторону настоящее руководство, предварительно не прочитав его - в нем содержится информация, необходимая для обеспечения правильной и эффективной эксплуатации Вашего котла.

Нельзя допускать, чтобы элементы упаковки (полиэтиленовые пакеты, пенопласт и т.д.) попали в руки детей, т.к. они являются для них источниками опасности.

WESTEN заявляет, что котлы данных моделей имеют маркировку CE в соответствии

с требованиями следующих директив:

- Директива по газу 90/396/CEE

- Директива по производительности 92/42/CEE

- Директива по электромагнитной совместимости 89/336/CEE

- Директива по низкому напряжению 73/23/CEE

ОГЛАВЛЕНИЕ

УКАЗАНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

1. Меры безопасности, предшествующие монтажу 61

2. Меры безопасности, предшествующие вводу котла в эксплуатацию 61

3. Ввод котла в эксплуатацию 62

4. Регулировка температуры воды ГВС 62

5. Регулировка температуры в помещении 63

6. Заполнение системы 63

7. Выключение котла 63

8. Изменение типа газа 63

9. Остановка котла на продолжительное время. Защита от перемерзания

(отопительная система) 64

10. Аварийная сигнализация - Срабатывание предохранительных устройств 64

11. Указания по регламентному техобслуживанию 64

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

12. Общие указания по технике безопасности 65

13. Указания по технике безопасности 65

14. Монтаж котла 66

15. Габариты котла 66

16. Монтаж воздуховодов притока воздуха и удаления продуктов сгорания 67

17. Подключение к электрической сети 71

18. Подключение термостата температуры воздуха в помещении 72

19. Подключение часового программирующего устройства 72

20. Изменение типа газа 73

21. Вывод параметров электронного блока на дисплей котла (функция “Информация”) 75

22. Устройства регулировки и безопасности 76

23. Регулировки, выполняемые на электронном блоке 77

24. Установка электрода зажигания и детектора пламени 77

25. Проверка параметров горения 77

26. Характеристики расход - напор 78

27. Подсоединение внешнего датчика 78

28. Подключение внешнего бойлера 79

29. Функциональная схема цепей 80-81-82-83

30. Схема соединения разъемов 84-85-86-87

31. Те хнические характеристики 88

УКАЗАНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

Page 61

1. МЕРЫ БЕЗОПАСНОСТИ, ПРЕДШЕСТВУЮЩИЕ МОНТАЖУ

Котлы данного типа служат для нагрева воды при атмосферном давлении до температуры, меньшей точки кипения. Они должны быть подключены к отопительной системе и к водопроводной магистрали, соответствующей их характеристикам и мощности. Перед тем, как поручать выполнение подключения котла квалифицированным специалистам, в соответствии с Законом № 46 от 5 марта 1990 г.необходимо выполнить следующие проверки:

a) Убедиться, что котел предназначен для работы с имеющимся типом газа. Соответствующая информация приведена на упаковке

и на паспортной табличке, установленной на котле.

b) Убедиться, что дымоход обладает должной тягой, не имеет узких мест, и что в данную дымовую трубу не выводятся продукты

сгорания от других приборов за исключением того случая, когда она специально разработана для обслуживания нескольких потребителей в соответствии с действующими нормами и правилами.

c) В случае подсоединения к ранее имевшемуся дымоходу следует убедиться в чистоте дымохода, т.к. частицы шлака, которые

могут иметься на его стенках, во время работы котла могут отделиться и забить тракт удаления продуктов сгорания.

d) Кроме того, для обеспечения правильного функционирования агрегата и сохранения гарантии на него необходимо

придерживаться следующих правил:

1. К онтур ГВС:

если жесткость воды превышает 20 °F (1 °F = 10 мг карбоната кальция на литр воды), требуется установка дозатора полифосфатов или другой аналогичной системы, соответствующей действующим нормам.

2. Система отопления

2.1. новая система

Перед тем, как приступать к монтажу котла, необходимо тщательно промыть систему для удаления могущих иметься в ней остатков сварки, нарезки резьбы и растворителей; для промывки следует использовать соответствующие имеющиеся в продаже в торговой сети нещелочные и некислотные средства, не вызывающие повреждения металлических, пластмассовых и резиновых деталей. Рекомендуемыми средствами для промывки системы являются: SENTINEL X300 или X400 и FERNOX Регенерационное средство для систем отопления. При использовании этих средств следует тщательно соблюдать указания, приведенные в поставляемых с ними инструкциях.

2.2. существующая система:

Перед тем, как приступать к монтажу котла, необходимо полностью слить воду из системы и промыть ее для удаления шлама и прочих загрязнителей, применяя соответствующие имеющиеся в продаже в торговой сети средства, указанные в п.2.1. Для защиты системы от отложений необходимо использовать ингибиторы, такие как SENTINEL X100 и FERNOX Защитное средство для систем отопления. При использовании этих средств следует тщательно соблюдать указания, приведенные в поставляемых с ними инструкциях.

Напоминаем, что наличие отложений в трубах системы отопления приводит к проблемам в работе котла (например, к перегреву

и шуму в теплообменнике).

Несоблюдение вышеприведенных указаний влечет за собой аннулирование гарантии на агрегат.

2. МЕРЫ БЕЗОПАСНОСТИ, ПРЕДШЕСТВУЮЩИЕ ВВОДУ КОТЛА В ЭКСПЛУАТАЦИЮ

Первое включение должно выполняться специалистами авторизованного сервисного центра, которые должны выполнить следующие проверки: a) Проверить, что параметры инженерных сетей (электропитание, вода, газ) соответствуют указанным на паспортной табличке. b) Убедиться, что монтаж котла выполнен в соответствии с действующими нормативами (UNI-CIG 7129, 7131, Регламент

применения Закона №10 от 9 января 1991 и муниципальные регламенты), извлечение из которых мы приводим в части

настоящего руководства, предназначенной для монтажников. c) Проверить правильность подключения агрегата к электрической сети и контуру заземления. Список авторизованных сервисных центров приведен в прилагаемом вкладыше. Несоблюдение всего вышеперечисленного означает аннулирование гарантии. Перед вводом котла в эксплуатацию снимите с него защитную пленку. Не используйте для этого абразивный инструменты или материалы, так как они могут повредить окрашенные детали котла.

УКАЗАНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

Page 62

3. ВВОД КОТЛА В ЭКСПЛУАТАЦИЮ

Для включения котла действуйте следующим образом:

1) подайте на котел электропитание;

2) откройте вентиль подачи газа на входа;

3) поверните переключатель, установив котел в положение Лето ( ) или Зима ( ) (рисунок 2);

4) поверните ручки регулировки температуры воды в отопительной системе (2) и в контуре ГВС (1), чтобы зажечь главную

горелку.

Для увеличения температуры поворачивайте ручку по часовой стрелке, а для уменьшения - против часовой стрелки.

В режиме Лето ( ) главная горелка зажигается только при заборе горячей воды.

0504_2201/CG1658

Рисунок 1

Условные обозначения:

Работа в режиме отопления

Наличие пламени (горелка зажжена)

Потеря пламени (отсутствие зажигания)

Работа в режиме ГВС

Неисправность

RESET

Отсутствие воды (Низкое давление в системе)

Цифровая индикация (Температура, код неисправности и т.д.)

Предупреждение: При первом включении котла в случае неполного удаления воздуха из газовых труб может не произойти зажигания горелки с соответствующей блокировкой котла. В этом случае рекомендуется повторять операции зажигания до тех пор, пока газ не дойдет до горелки, установив

переключатель в положение ( СБРОС) не менее, чем на 2 секунды.

Ручка регулировки

температуры воды ГВС (A.C.S.)

Ручка регулировки температуры воды в системе

отопления (C.H.)

Переключатель (рисунок 2)

Дисплей

Положения переключателя Лето/ Зима / Сброс / Выкл

Сброс Зима Выкл Лето

Рисунок 2

4. РЕГУЛИРОВКА ТЕМПЕРАТУРЫ ВОДЫ ГВС

Газовый клапан оснащен устройством электронной модуляции пламени, работа которого определяется положением ручки (1) регулировки температуры воды ГВС и количеством забираемой горячей воды. Это электронное устройство позволяет получать постоянную температуру воды на выходе из котла даже в случае заборов малого количества воды. Для увеличения температуры поворачивайте ручку по часовой стрелке, а для уменьшения - против часовой стрелки.

0503_1109/CG1659

УКАЗАНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

Page 63

5. РЕГУЛИРОВКА ТЕМПЕРАТУРЫ В ПОМЕЩЕНИИ

Система должна быть оснащена термостатом температуры воздуха в помещении (Декрет Президента республики №412 от 26 августа 1993 г., статья 7, п. 6) для контроля температуры в помещении. В случае временного отсутствия термостата температуры воздуха в помещении при первом включении котла эту температуру можно регулировать с помощью ручки (2). Для увеличения температуры поворачивайте ручку по часовой стрелке, а для уменьшения - против часовой стрелки. Электронная модуляция пламени позволяет котлу достигнуть заданной температуры за счет регулировки расхода газа на горелке в соответствии с реальными условиями теплообмена.

6. ЗАПОЛНЕНИЕ СИСТЕМЫ

Внимание: периодически проверяйте, чтобы показания давления на манометре (14 - Рисунок 3) при холодной воде в системе составляли 0,7 - 1,5 бар. В случае завышенного давления слейте часть воды, открыв клан слива воды из котла, в случае заниженного давления долейте воды, открыв кран заполнения котла (рисунок 3). Рекомендуется открывать этот кран очень медленно, чтобы способствовать выходу воздуха. Во время этой операции переключатель Лето/Зима (Рис. 2) должен находиться в положении Выкл. (0).

ПРИМЕЧАНИЕ: Если наблюдаются частые случаи падения давления, следует обратиться в авторизованный сервисный центр.

На котле установлено реле давления воды, которое не допускает работы котла в случае отсутствия воды.

0503_0901/CG1634

Кран для заливки воды

Рисунок 3

Сливной кран

7. ВЫКЛЮЧЕНИЕ КОТЛА

Для выключения котла необходимо отключить электропитание. При переключателе (стр. 2), установленном в положение 0, котел выключен (на дисплее высвечивается OFF), но его электрические цепи остаются под напряжением; также активирована функция защиты от перемерзания (параграф 9).

ПРИМЕЧАНИЕ: При переключателе (стр. 2), установленном в положение 0 и подключенном внешнем датчике на дисплее высвечивается внешняя температура (°C).

8. ИЗМЕНЕНИЕ ТИПА ГАЗА

Котел может работать как на метане, так и на сжиженном нефтяном газе (GPL). В случае необходимости переналадки котла на другой тип газа следует обращаться в авторизованный сервисный центр.

УКАЗАНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

Page 64

9. ОСТАНОВКА КОТЛА НА ПРОДОЛЖИТЕЛЬНОЕ ВРЕМЯ. ЗАЩИТА ОТ ПЕРЕМЕРЗАНИЯ ÎNGHEŢULUI

Рекомендуется избегать слива воды из всей системы отопления, потому что смена воды приводит к образованию вредных известковых отложений в котле и в радиаторах. Если зимой не планируется использовать систему отопления, при наличии опасности перемерзания рекомендуется смешать воду в системе со специально предназначенными для этой цели антифризными растворами (например, пропиленгликолем с ингибиторами отложений и коррозии). Электронная система управления котлом снабжена функцией защиты от перемерзания в режиме отопления, которая при снижении температуры воды, подаваемой в систему отопления, до величины менее 5 °C зажигает главную горелку и поддерживает ее зажженной до тех пор, пока эта температура не достигнет 30 °C. Такая функция задействована, если: *котел имеет электрическое питание; * на котел подается газ; * давление в системе соответствует заданной величине; *котел не заблокирован.

10. АВАРИЙНАЯ СИГНАЛИЗАЦИЯ - СРАБАТЫВАНИЕ ПРЕДОХРАНИТЕЛЬНЫХ УСТРОЙСТВ

При той или иной неисправности на дисплее высвечивается соответствующий код ошибки (например, E 01):

Для восстановления нормальных условий работы (сброса) установите переключатель (рисунок 2) в положение “R”

0503_1802

не менее, чем на 2 секунды. В случае неоднократного срабатывания этого устройства обратитесь в авторизованный сервисный центр.

Неисправности,

устраняемые путем

сброса

Рисунок 4

Высвечиваемый

код ошибки

E01

E02

E03

E05

E06 E10

E25

E35

ПРИМЕЧАНИЕ: в случае неисправности подсветка дисплея мигает синхронно с высвечиваемым кодом ошибки.

Неисправность

Блокировка по отсутствию зажигания

Блокировка по срабатыванию предохранительного термостата

Срабатывание термостата температуры продуктов сгорания/ реле давления продуктов сгорания Неисправность датчика температуры воды, подаваемой в систему отопления Неисправность датчика температуры воды ГВС Отсутствует разрешение от реле давления воды

Срабатывание защиты вследствие вероятной блокировки насоса.

Паразитное пламя (ошибка пламени)

Установите переключатель (рисунок 2) в положение “R” не менее, чем на 2 секунды. В случае неоднократного срабатывания этого устройства обратитесь в авторизованный сервисный центр. Установите переключатель (рисунок 2) в положение “R” не менее, чем на 2 секунды. В случае неоднократного срабатывания этого устройства обратитесь в авторизованный сервисный центр. Обратитесь в авторизованный сервисный центр.

Обратитесь в авторизованный сервисный центр.

Обратитесь в авторизованный сервисный центр. Проверьте, что давление воды в системе соответствует заданной величине. См. параграф 6. Если неисправность остается, обратитесь в авторизованный сервисный центр. Обратитесь в авторизованный сервисный центр.

Примечание: Можно выполнить 5 последовательных

попыток сброса, после чего котел остается заблокированным. Для выполнения новой попытки сброса необходимо установить переключатель, показанный на рисунке 2, в положение OFF и оставить его в этом положении на несколько секунд.

Способ устранения

11. УКАЗАНИЯ ПО РЕГЛАМЕНТНОМУ ТЕХОБСЛУЖИВАНИЮ

Для обеспечения максимально эффективной и безопасной работы котла необходимо по окончании каждого отопительного сезона организовать его проверку специалистами авторизованного сервисного центра (см. Декрет Президента республики №412 от 26 августа 1993). Правильное техобслуживание всегда является залогом экономичной эксплуатации котла. Чистку котла снаружи не следует выполнять с использованием абразивных, агрессивных или легко воспламеняющихся веществ (например, бензина, спирта и т.д.); в любом случае ее следует проводить при выключенном агрегате (см. главу 7 “Выключение котла”).

УКАЗАНИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

Page 65

12. ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Внимание: При переключателе (рис. 2), установленном в положение Зима ( ), после каждого срабатывания устройства регулировки температуры в системе отопления (2 - рис. 1) требуется несколько минут ожидания перед тем, как происходит новое зажигание горелки.

Этот ожидание не затрагивает режим ГВС.

Для немедленного зажигания переставьте переключатель (рис. 2) в положение 0 и затем снова в ( ).

Нижеприведенные технические указания предназначены для монтажников и имеют своей целью дать им возможность безупречно выполнить монтаж. Инструкции по включению и эксплуатации котла содержатся в части настоящего руководства, предназначенной для пользователя.

Монтаж, эксплуатация и техобслуживание газовых установок бытового назначения должны производиться квалифицированным персоналом согласно действующим правилам.

Кроме этого нужно иметь в виду следующее:

•Котел может использоваться с любыми типами конвекторных панелей, радиаторов отопления и термоконвекторов с питанием

по одной или двум трубам. Участки системы в любом случае должны быть рассчитаны по обычной методике с учетом

характеристики “подача-напор”, указанной на паспортной табличке и приведенной в параграфе 26.

• Нельзя допускать, чтобы элементы упаковки (полиэтиленовые пакеты, пенопласт и т.д.) попали в руки детей, т.к. они являются

для них источниками опасности.

• Первое включение должно выполняться специалистами авторизованного сервисного центра; список таких центров приведен

на прилагаемом вкладыше: Несоблюдение всего вышеперечисленного означает аннулирование гарантии.

13. МЕРЫ БЕЗОПАСНОСТИ, ПРЕДШЕСТВУЮЩИЕ МОНТАЖУ

Котлы данного типа служат для нагрева воды при атмосферном давлении до температуры, меньшей точки кипения. Они должны быть подключены к отопительной системе и к водопроводной магистрали, соответствующей их характеристикам и мощности. Прежде чем производить электрическое подключение котла, необходимо выполнить следующие проверки:

и на паспортной табличке, установленной на котле.

сгорания от других приборов за исключением того случая, когда она специально разработана для обслуживания нескольких

потребителей в соответствии с действующими нормами и правилами.

Кроме того, для обеспечения правильного функционирования агрегата и сохранения гарантии на него необходимо придерживаться следующих правил:

1. К онтур ГВС:

2. Система отопления

2.1. новая система

2.2. существующая система:

Несоблюдение вышеприведенных указаний влечет за собой аннулирование гарантии на агрегат.

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 66

14. МОНТАЖ КОТЛА

Определив точное место установки котла, прикрепите шаблон к стене. Выполните все коммуникации, исходя из точек подсоединения газа и воды, отмеченных на нижней поперечине шаблона. Рекомендуется установить в системе отопления два запорных вентиля (на линиях подачи и возврата) G3/4, поставляемых по отдельному заказу, которые позволяют при необходимости выполнения ремонтных работ выполнять их без необходимости полного слива воды из системы. В случае уже имеющихся отопительных систем или при замене рекомендуется, кроме всего вышеперечисленного, установить в линии возврата воды из отопительной системы в котел, в ее нижней части, бак-отстойник для сбора отложений или шлама, которые могут оставаться на элементах системы даже после промывки и со временем быть увлеченными водой. После прикрепления котла к стене выполните его подсоединение к воздуховодам притока воздуха и удаления продуктов сгорания, поставленным к качестве аксессуаров, в соответствии с указаниями, приведенными в последующих главах. В случае установки котла с естественной тягой модели 240 i - 1.240 i соедините его с дымоходом с помощью металлической трубы, устойчивой к нормальным механическим нагрузкам, воздействию тепла, продуктов сгорания и могущих находиться в нем конденсатов, действующим в течение продолжительного времени.

= ШИРИНА КОТЛА 400 =

0503_0902/CG1635

ВЫСОТА КОТЛА 730

Рисунок 5

ТОЧКА ПОДВЕСКИ КОТЛА

0303_2401

MR: подача в систему отопления G 3/4 US: выход воды ГВС G 1/2 GAS: подача газа на котел G 3/4 ES: вход холодной воды для ГВС G 1/2 RR: возврат из системы отопления G 3/4

15. ГАБАРИТЫ КОТЛА

240 i - 1.240 i240 Fi - 1.240 Fi

0503_0904/CG1636

Рисунок 6

0503_0903/CG1637

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 67

16. МОНТАЖ ВОЗДУХОВОДОВ ПРИТОКА ВОЗДУХА И УДАЛЕНИЯ ПРОДУКТОВ СГОРАНИЯ

Модель 240 Fi - 1.240 Fi

Монтаж котла может быть выполнен очень легко и гибко благодаря входящим в комплект поставки аксессуарам, описание которых приводится ниже. Конструкция котла предусматривает его подключение к коаксиальному воздуховоду притока воздуха - удаления продуктов сгорания, вертикального или горизонтального типа. При установке разделительного комплекта можно использовать также раздельные воздуховоды.

При монтаже следует использовать исключительно аксессуары, поставленные изготовителем!

Типы воздуховодов

Максимальная

длина

воздуховодов

удаления продуктов

сгорания

Для каждого

установленного

колена 90°

максимальная

допустимая длина

уменьшается на

Рисунок 7

допустимая длина

для каждого

установленного

колена 45°

максимальная

уменьшается на

Диаметр

соединительного

воздуховода

0503_0905/CG1638

Диаметр

внешнего

воздуховода

коаксиальные

раздельные вертикальные

раздельные горизонтальные

… коаксиальный (концентрический) воздуховод притока воздуха горения - удаления продуктов сгорания

Такая конструкция воздуховодов удалять продукты сгорания и всасывать воздух для горения непосредственно снаружи здания или через дымоходы типа LAS. Коаксиальное колено 90°позволяет соединять котел с воздуховодами притока воздуха и удаления продуктов сгорания, идущими в любом направлении, благодаря возможности поворота на 360°. Оно может использоваться также в качестве дополнительного колена с коаксиальным воздуховодом или коленом 45°.

5 m 15 m 30 m

1 m 0,5 m 0,5 m

0,5 m 0,25 m 0,25 m

100 mm 133 mm

100 mm

80 mm 80 mm

(*) Установленную на котле диафрагму следует снимать только в случаях, когда длина воздуховода удаления продуктов сгорания превышает 1 метр + колено.

В случае удаления продуктов сгорания наружу воздуховод притока воздуха-удаления продуктов сгорания должен выступать из стены не менее, чем на 18 мм, чтобы позволить установку алюминиевой шайбы и ее уплотнения во избежание попадания воды внутрь. Максимальный уклон в наружную сторону таких воздуховодов должен составлять 1 см на один погонный метр.

Каждое колено 90°уменьшает полную допустимую длину воздуховода на 1 метр. Каждое колено 45°уменьшает полную допустимую длину воздуховода на 0,5 метра.

Рисунок 8

Соединительная

планка

Диафрагма (*)

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Гибкий рукав

020221_1200

Page 68

16.1 ПРИМЕРЫ УСТАНОВКИ С ГОРИЗОНТАЛЬНЫМ РАСПОЛОЖЕНИЕМ ВОЗДУХОВОДОВ

0503_0906/CG1639

L max = 5 m

L max = 4 m

L max = 5 m

L max = 4 m

16.2 ПРИМЕРЫ УСТАНОВКИ С ДЫМОХОДАМИ ТИПА LAS

0503_0907/CG1640

L max = 5 m

16.3 ПРИМЕРЫ УСТАНОВКИ С ВЕРТИКАЛЬНЫМ РАСПОЛОЖЕНИЕМ ВОЗДУХОВОДОВ

Установка может выполняться как на наклонной, так и на ровной крыше с использованием аксессуара - дымохода и черепичной плитки с втулкой, поставляемой по отдельному заказу.

0503_0908/CG1641

L max = 4 m L max = 4 m L max = 2 m L max = 3 m

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 69

Более подробные указания о способах монтажа аксессуаров см. в приложенной к ним технической документации.

… раздельные воздуховоды притока воздуха и удаления продуктов сгорания

Такая конструкция воздуховодов удалять продукты сгорания и всасывать воздух для горения непосредственно снаружи здания или через отдельные воздуховоды. Всасывание воздуха для горения может выполняться в разных местах относительно точек удаления продуктов сгорания. В разделительный комплект входят патрубок-переходник удаления продуктов сгорания (100/80) и патрубок всасывания. Для крепления патрубка всасывания следует использовать прокладку и болты, ранее снятые с заглушки. В случае установки с использованием такого типа воздуховодов установленную на котле диафрагму следует снять.

Колено 90°позволяет соединять котел с воздуховодами притока воздуха и удаления продуктов сгорания, идущими в любом направлении, благодаря возможности поворота на 360°. Оно может использоваться также в качестве дополнительного колена с коаксиальным воздуховодом или коленом 45°.

Пример всасывания воздуха для горения с левой стороны

020130_0700

0503_0909/CG1642

С ВСАСЫВАНИЕМ С ЛЕВОЙ

СТОРОНЫ

Каждое колено 90°уменьшает полную допустимую длину воздуховода на 0,5 метра. Каждое колено 45°уменьшает полную допустимую длину воздуховода на 0,25 метра.

С ВСАСЫВАНИЕМ С ПРАВОЙ

СТОРОНЫ

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 70

16.4 ПРИМЕРЫ УСТАНОВКИ С РАЗДЕЛЬНЫМИ ГОРИЗОНТАЛЬНЫМИ ВОЗДУХОВОДАМИ

Внимание: Максимальный уклон в наружную сторону воздуховодов удаления продуктов сгорания должен составлять 1 см на

один погонный метр. В случае установки комплекта для сбора конденсата воздуховод должен быть установлен с уклоном в сторону котла.

0503_2201/CG1643

L max = 10 m

Примечание: для котлов модели C52 воздуховоды притока воздуха горения и удаления продукта сгорания не должны выводиться через противоположные друг другу стены здания.

Максимальная длина воздуховода всасывания должна составлять 10 метров. В случае если длина воздуховода удаления продуктов сгорания превышает 6 метров, необходимо установить вблизи котла комплект для сбора конденсата, поставляемый в качестве дополнительного аксессуара.

(L1 + L2) max = 30 m

16.5 ПРИМЕРЫ УСТАНОВКИ С РАЗДЕЛЬНЫМИ ВЕРТИКАЛЬНЫМИ ВОЗДУХОВОДАМИ

0503_0911/CG1644

L max = 12 m

Внимание: отдельный воздуховод для удаления продуктов сгорания следует должным образом изолировать в тех местах, где он касается стен здания (например, с помощью прокладки из стекловаты). Более подробные указания о способах монтажа аксессуаров см. в приложенной к ним технической документации.

Регулировка подачи воздуха горения для раздельных воздуховодов

Данная регулировка необходима для оптимизации производительности и параметров горения. При повороте регулятора производится регулировка подачи воздуха горения в соответствии с общей длиной воздуховодов притока воздуха горения и удаления продуктов сгорания. Поворачивайте этот регулятор для увеличения или уменьшения подачи воздуха горения в зависимости от типа установки (рисунок

9):

•С всасыванием с левой стороны Поворачивайте по часовой стрелке для увеличения подачи воздуха горения и против часовой стрелки для ее уменьшения;

•С всасыванием с правой стороны Поворачивайте по часовой стрелке для увеличения подачи воздуха горения и против часовой стрелки для ее уменьшения;

L max = 10 m

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 71

Для обеспечения еще большей оптимизации процесса горения можно измерить с помощью анализатора продуктов сгорания содержание CO2 в продуктах сгорания при максимальной тепловой мощности котла и, постепенно вращая регулятор подачи воздуха горения, привести содержание CO2 в соответствие с величиной, приведенной в нижеследующей таблице, если измеренная величина окажется меньшей. Указания о монтаже данного устройства см. в приложенной к нему технической документации.

УКАЗАТЕЛЬ

ОТКРЫТИЕ

0503_1112/CG1660

Figura 9

CO2%

(L1+L2) MAКС. ПОЛОЖЕНИЕ РЕГУЛЯТОРА

G.20 G.31

0÷4 1

4÷18 2 6,2 6,9

18÷30 3

17. ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Электрическая безопасность агрегата обеспечивается только при его правильном подсоединении к контуру заземления, выполненному в соответствии с действующими нормами безопасности электроустановок (Закон № 46 от 5 марта 1990). Котел должен быть подключен к однофазной электрической сети напряжением 230 В с заземлением с помощью кабеля из трех проводов с соблюдением полярности ФАЗА - НЕЙТРАЛЬ.

Подключение должно быть выполнено через двухполюсный рубильник с расстоянием между разомкнутыми контактами не меньшим 3 мм.

В случае замены кабеля питания необходимо использовать кабель “HAR H05 VV-F” 3x0,75 мм2 максимальным диаметром 8 мм.

…Доступ к клеммам

• снимите напряжение с котла с помощью двухполюсного рубильника;

• отвинтите 2 винта крепления панели к котлу;

•разверните панель управления;

• снимите крышку - тем самым Вы получите доступ к участку электрических соединений (рисунок 10).

Быстродействующий предохранитель номиналом 2A встроен в клеммник (выньте держатель предохранителя черного цвета для его контроля и замены в случае необходимости).

ВНИМАНИЕ: соблюдайте полярность питания L (ФАЗА) - N (НЕЙТРАЛЬ).

(L) = Фаза (коричневый) (N) = Нейтраль (голубой)

( ) = Земля (желто-зеленый)

(1) (2) = Контакт для подсоединения термостата температуры воздуха в помещении

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 72

9402250715

клеммник

Рисунок 10

18. ПОДКЛЮЧЕНИЕ ТЕРМОСТАТА ТЕМПЕРАТУРЫ ВОЗДУХА В ПОМЕЩЕНИИ

• обеспечьте доступ к клеммам (рисунок 10), как указано в предыдущей главе;

• уберите перемычку между клеммами (1) и (2);

• пропустите кабель из двух проводов через кабельную втулку и подключите его к этим двум клеммам.

0503_1111

19. ПОДКЛЮЧЕНИЕ ЧАСОВОГО ПРОГРАММИРУЮЩЕГО УСТРОЙСТВА

•подсоедините мотор программирующего устройства к разъему CN3 главного электронного блока (клеммы 2 и 4);

•подсоедините выходной контакт программирующего устройства к клеммам (1 и 3) этого же разъема, убрав имеющуюся перемычку.

В случае использования программирующего устройства с автономным питанием (от батарейки) оставьте свободными клеммы (2 и 4) разъема CN3.

0503_1803

Рисунок 11

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 73

20. ИЗМЕНЕНИЕ ТИПА ГАЗА

Котел может быть переоборудован для работы на метане (G. 20) или сжиженном газе (G. 31) специалистами авторизованного сервисного центра.

Калибровка газового клапана выполняется различным образом в зависимости от типа установленного на котле клапана (HONEYWELL или SIT, см. рисунок 12).

С этой целью необходимо последовательно выполнить следующие операции:

A) замена форсунок главной горелки; B) изменение напряжения на модуляторе; C) новая калибровка минимального и максимального значений регулятора давления.

A) Замена форсунок

• осторожно выньте главную горелку из гнезда;

• замените форсунки главной горелки, при этом затягивайте их до упора для предотвращения утечек газа. диаметр форсунок приведен в таблице 2.

B) Изменение напряжения на модуляторе

• отвинтите 2 винта крепления крышки панели управления и разверните ее вверх;

•установите внутреннюю перемычку или микропереключатель в соответствии с применяемым типом газа, как указано в главе 23.

Клапан Honeywell

мод. VK 4105 M

0207_0406

C) Калибровка регулятора давления

•Подключите положительный вход дифференциального манометра, предпочтительно жидкостного, к точке измерения давления (Pb) газового клапана (Рисунок 19). Подключите, только для моделей с закрытой камерой, отрицательный вход этого же манометра к специальному тройнику, позволяющему соединить между собой компенсационную точку котла, компенсационную точку газового клапана (Pc) и сам манометр. (Аналогичное измерение можно выполнить, подсоединив манометр к точке измерения давления (Pb) и без передней панели закрытой камеры); Измерение давления на горелках, выполненное способами, отличными от указанных, может дать неверные результаты из-за непринятия во внимание разрежения, создаваемого вентилятором закрытой камеры.

C1) Регулировка номинальной мощности:

• откройте вентиль подачи газа и поверните ручку, установив котел в положение Зима ( ) (Рисунок 2);

• откройте кран забора горячей воды так, чтобы ее расход составлял не менее 10 л/мин, или в любом случае удостоверьтесь в наличии максимального запроса тепла;

• снимите крышку модулятора;

•с помощью латунного винта (A), см. рис. 13, выставьте значения давления, указанные в Таблице 1;

• убедитесь, что динамическое давление питания котла (Pa), измеренное в контрольной точке (Pa) газового клапана (Рис. 12), соответствует требуемой величине (37 мбар для пропана или 20 мбар для природного газа).

Рисунок 12

Клапан SIT

мод. SIGMA 845

9912221500

C2) Регулировка пониженной мощности:

• отсоедините кабель питания модулятора и откручивайте винт (B) (Рис. 13) до тех пор, пока не будет достигнута величина давления, соответствующая пониженной мощности (см. таблицу 1);

• снова подсоедините кабель питания;

•установите на место крышку модулятора и запломбируйте ее.

C3) Заключительные проверки

• наклейте на котел табличку, поставляемую с комплектом для переналадки, с указанием типа газа и выполненных регулировок

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 74

клапан Honeywell клапан Sit

Рисунок 13

Та б лица соотношений между давлением на горелках и отдаваемой мощностью

240 Fi - 1.240 Fi 240 i - 1.240 i

mbar mbar kW kcal/h

G20 G31

2,0 5,7 9,3 8.000 Пониженная мощность

10,6 30,7 23,3 20.000

11,2 32,6 24,0 20.600 Номинальная мощность

mbar mbar kW kcal/h

G20 G31

2,5 5,4 9,3 8.000

2,7 6,0 10,5 9.000 3,1 6,9 11,6 10.000 3,7 8,4 12,8 11.000 4,4 9,9 14,0 12.000 5,2 11,7 15,1 13.000 6,1 13,5 16,3 14.000 6,9 15,5 17,4 15.000 7,9 17,7 18,6 16.000

8,9 20,0 19,8 17.000 10,0 22,4 20,9 18.000 11,1 24,9 22,1 19.000 12,3 27,6 23,3 20.000

13,1 29,3 24,0 20.600

0207_0405

1 mbar = 10,197 mmH20

Та б лица 1

Та б лица форсунок горелки

1 mbar = 10,197 mmH20

Та б лица 1

240 Fi - 1.240 Fi 240 i - 1.240 i

тип газа G20 G31 G20 G31 диаметр форсунок 1,28 0,77 1,18 0,77 число форсунок 13 13 13 13

Та б лица 2

Расход при 15 °C - 1013 мбар G20 G31

Номинальная мощность 2,78 m3/h 2,04 kg/h Пониженная мощность 1,12 m3/h 0,82 kg/h Теплоемкость 34,02 MJ/m

Та б лица 3

46,3 MJ/kg

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 75

21. ВЫВОД ПАРАМЕТРОВ НА ДИСПЛЕЙ (ФУНКЦИЯ “ИНФОРМАЦИЯ”)

Для вывода на дисплей, расположенный на передней панели котла, информации о заданных рабочих параметрах или внешней температуры действуйте следующим образом:

1) поверните ручки 1 и 2 (рисунок 1) против часовой стрелки, установив их на минимальную величину, как показано на рисунке 14a;

2) при таком положении ручки ( ) осуществите два быстрых и последовательных поворота (примерно на 1/4 оборота) по часовой стрелке, как показано на рисунке 14b;

0503_2202

Рисунок 14a

Примечание: при активированной функции “ИНФОРМАЦИЯ” на дисплее (4 - рисунок 1) высвечивается символ “A00” попеременно с величиной температуры воды, подаваемой из котла в систему отопления:

0503_1116

3) поверните ручку ( ), см. рис. 14, для вывода на дисплей следующих параметров:

A00: текущая величина температуры (°C) воды ГВС (A.C.S.); A01: текущая величина внешней температуры (°C) (при подсоединенном датчике внешней температуры); A02: процентная величина (%) тока модулятора (100% = 230 мА для метана; 100% = 310 мА для сжиженного нефтяного газа); A03: процентная величина (%) от максимальной мощности (MAX R); A04: величина заданной температуры (°C) в системе отопления; A05: текущая величина температуры (°C) воды, подаваемой в отопительную систему; A07: текущая величина (µA) тока ионизации.

Рисунок 14b

0503_1117

Примечание: строки A06 - A08 - A09 дисплея не используются.

4) Эта функция остается активной в течение 3 минут. Можно прервать функцию “ИНФОРМАЦИЯ”, не дожидаясь ее окончания, повторив последовательность действий, описанную в п. 2.

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 76

22. УСТРОЙСТВА РЕГУЛИРОВКИ И БЕЗОПАСНОСТИ

Котел изготовлен в соответствии со всеми предписаниями соответствующих европейских директив, в частности на нем установлены:

• Ручка регулировки температуры воды в системе отопления ( )

Это устройство задает максимальную температуру воды, подаваемой в систему отопления. Она может быть задана в пределах от 30 °C (минимум) до 85 °C (максимум). Для увеличения температуры поворачивайте ручку (2 - рис. 1) по часовой стрелке, а для уменьшения - против часовой стрелки.

• Ручка регулировки температуры воды ГВС ( )

Это устройство задает максимальную температуру воды ГВС. Она может быть задана в пределах от минимального значения в 35 °C до максимального в 60 °C в зависимости от расхода забираемой горячей воды. Для увеличения температуры поворачивайте ручку (1 - рис. 1) по часовой стрелке, а для уменьшения - против часовой стрелки.

Примечание: в случае выхода из строя датчика NTC контура ГВС выработка горячей воды обеспечивается по-прежнему.

Контроль температуры осуществляется в этом случае с помощью датчика температуры воды, подаваемой в систему отопления.

•Реле давления воздуха (модели 240 Fi - 1.240 Fi)

Это устройство (15 - рисунок 20) делает возможным зажигание главной горелки только в случае идеального функционирования тракта удаления продуктов сгорания. При наличии одной из следующих неисправностей:

• засоренный воздуховод удаления продуктов сгорания

• засоренная трубка Вентури

• заблокирован вентилятор

• нарушено соединение (между трубкой Вентури и реле давления (16-17 рисунок 20) котел остается в режиме ожидания, а на дисплее появляется код ошибки E03 (см. таблицу параграфа 10).

•Термостат температуры продуктов сгорания (модель 240 i - 1.240 i)

Это устройство (14 - рисунок 21), датчик которого расположен в левой части зонта для вытяжки продуктов сгорания,прерывает подачу газа на главную горелку в случае засоренного дымохода и/или отсутствия тяги. В этом случае срабатывает блокировка котла, а на дисплее появляется код ошибки E03 (параграф 10). Чтобы зажечь горелку котла сразу же после устранения причин срабатывания термостата, временно (не менее, чем на 2 секунды) установите переключатель (Рис. 2) в положение (0).

Запрещается отключение этого предохранительного устройства

•Предохранительный термостат

Это устройство (11 - рисунки 20-21), датчик которого расположен в трубе подачи воды в систему отопления, прерывает подачу газа на горелку в случае перегрева воды, содержащейся в первичном контуре. В этом случае происходит блокировка котла и только после устранения причины срабатывания термостата

можно повторить зажигание, повернув переключатель (Рис. 2) в положение ( ) не менее, чем на 2 секунды.

Запрещается отключение этого предохранительного устройства

•Ионизационный детектор пламени

Электрод - детектор пламени (18 - рисунок 20), расположенный в правой части горелки, обеспечивает безопасность в случае отсутствия газа или неполного зажигания главной горелки. В этих условиях котел оказывается заблокированным после 3 попыток.

Для восстановления нормальных условий работы необходимо установить переключатель (рисунок 2) в положение ( ) не менее, чем на 2 секунды.

•Реле давления воды

Это устройство (3 - рисунки 20 - 21) делает возможным зажигание главной горелки только в том случае, если давление в системе превышает 0,5 бар.

•Пост-циркуляция насоса системы отопления

Пост-циркуляция насоса, обеспечиваемая электронным блоком, длится 150 секунд и активируется в режиме отопления после выключения главной горелки по команде от термостата температуры в помещении.

•Пост-циркуляция насоса для контура ГВС с бойлером

Пост-циркуляция насоса, обеспечиваемая электронным блоком, длится 10 секунд и активируется в режиме выработки воды ГВС после выключения главной горелки по команде от датчика бойлера.

• Устройство защиты от перемерзания (система отопления и контур ГВС)

Электронная система управления котлом снабжена функцией защиты от перемерзания в режиме отопления, которая при снижении температуры воды, подаваемой в систему отопления, до величины менее 5 °C зажигает главную горелку и поддерживает ее зажженной до тех пор, пока эта температура не достигнет 30 °C. Такая функция задействована в том случае, если на котел подается электрическое питание, газ и давление воды в системе соответствует норме.

•Отсутствие циркуляции воды в первичном контуре (вероятная причина - блокировка циркуляционного насоса)

В случае отсутствия или недостаточной циркуляции воды в первичном контуре котел блокируется, а на дисплее появляется код ошибки E25 (параграф 10).

•Антиблокировка насоса

При отсутствии запроса на тепло в режиме отопления в течение 24 часов насос автоматически приводится в действие на 10 секунд. Такая функция задействована в том случае, если на котел подается электрическое питание.

•Антиблокировка трехходового клапана

При отсутствии запроса на отопления в течение 24 часов выполняется полная коммутация трехходового клапана. Такая функция задействована в том случае, если котел имеет электрическое питание.

•Предохранительный клапан (система отопления)

Это устройство (28 - рисунок 20) откалибровано на давление 3 бар и контролирует давление воды в системе отопления.

Рекомендуется соединить предохранительный клапан со сливом, оборудованным сифоном. Запрещается использовать его в качестве средства для слива воды из системы отопления.

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 77

23. РЕГУЛИРОВКИ, ВЫПОЛНЯЕМЫЕ НА ЭЛЕКТРОННОМ БЛОКЕ

Перемычкам в положении OFF (рис. 15a) соответствуют:

MET работа агрегата на метане T.Risc диапазон температуры котла в режиме отопления

30 - 85°C

T-off время ожидания 150 секунд в режиме отопления.

Рисунок 15a

Перемычкам в положении ON (рис. 15b) соответствуют:

GPL работа агрегата на сжиженном нефтяном газе (GPL) T.Risc диапазон температуры котла в режиме отопления

30 - 45°C

T-off время ожидания 30 секунд в режиме отопления.

Рисунок 15b

Примечание. Описанные регулировки должны выполняться при отключенном электропитании котла.

0503_0912/CG1645

0503_0913/CG1645

24. УСТАНОВКА ЭЛЕКТРОДА ЗАЖИГАНИЯ И ДЕТЕКТОРА ПЛАМЕНИ

Рисунок 16

25. ПРОВЕРКА ПАРАМЕТРОВ ГОРЕНИЯ

На концентрической муфте котлов с принудительной тягой имеются два патрубка, специфически предназначенных для определения кпд сгорания и проверки гигиеничности продуктов сгорания.

Одна из этих контрольных точек соединена с трактом удаления продуктов сгорания и с ее помощью можно замерить химический состав этих продуктов и КПД сгорания. Вторая контрольная точка соединена с трактом притока воздуха горения и с ее помощью можно проконтролировать возможную рециркуляцию продуктов сгорания в случае коаксиальных воздуховодов. В точке, соединенной с воздуховодом удаления продуктов сгорания, можно контролировать следующие параметры:

• температура продуктов сгорания;

• концентрация кислорода (O2) или, в качестве альтернативы, углекислого газа (CO2);

• концентрация окиси углерода (CO). Измерение температуры воздуха горения следует осуществлять в контрольной точке на трате притока воздуха, причем датчик следует вставлять примерно на 3 см.

9912070100

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 78

Для моделей котлов с естественной тягой необходимо выполнить отверстие в воздуховоде удаления продуктов сгорания на расстоянии от котла, равном удвоенной величине внутреннего диаметра этого воздуховода. С помощью этого отверстия можно контролировать следующие параметры:

• температура продуктов сгорания;

•концентрация кислорода (O

•концентрация окиси углерода (CO). Измерение температуры воздуха горения следует осуществлять вблизи точки входа воздуха в котел. Это отверстие, которое должно быть выполнено ответственным лицом при первом пуске котла, должно быть заглушено, чтобы обеспечить герметичность воздуховода удаления продуктов сгорания при нормальной работе котла.

) или, в качестве альтернативы, углекислого газа (CO2);

26. ХАРАКТЕРИСТИКИ РАСХОД - НАПОР

Применяемый насос относится к высоконапорным насосам, годным для использования в любых системах отопления с одной или двумя трубами. Автоматический клапан стравливания воздуха, встроенный в насос, позволяет быстро стравить воздух из системы отопления.

0503_1120

НАПОР мH

График 1

РАСХОД л/час

27. ПОДКЛЮЧЕНИЕ ВНЕШНЕГО ДАТЧИКА

Конструкция котла предусматривает возможность подсоединения внешнего датчика (поставляемого в качестве опции). Выполняйте его подсоединение в соответствии с нижерасположенным рисунком, а также инструкцией, поставляемой с самим датчиком.

КАБЕЛИ, ВХОДЯЩИЕ В КОМПЛЕКТ ПОСТАВКИ ВНЕШНЕГО ДАТЧИКА

0504_1802/CG1676

2-ПОЛЮСНЫЙ КЛЕММНИК ДЛЯ ПОДКЛЮЧЕНИЯ ВНЕШНЕГО ДАТЧИКА

Рисунок 17

0504_1801/CG1676

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 79

При подключенном внешнем датчике переключатель, служащий для регулировки температуры в системе отопления (2 - Рисунок

1), выполняет функцию устройства регулировки коэффициента дисперсии Kt (Рисунок 18). На нижерасположенных рисунках показано соответствие положений ручки заданным кривым. Также могут быть заданы кривые, лежащие между показанными на рисунках.

0503_3102/CG1672

TM = Диапазон температуры на выходе

Рисунок 18

ВНИМАНИЕ: величина температуры на выходе TM зависит от положения внутренней перемычки или микропереключателя T.RISC.

(см. главу 23). Максимальная задаваемая температура может быть равна 85 или 45° C.

Te = внешняя температура

0503_3103

28. ПОДКЛЮЧЕНИЕ ВНЕШНЕГО БОЙЛЕРА

Модель 1.240 Fi - 1.240 Fi

ВНИМАНИЕ: для подключения внешнего бойлера следует установить перемычку между контактами разъема CN7

Конструкция котла предусматривает возможность подключения внешнего бойлера. Выполните гидравлическое подключение бойлера в соответствии с рисунком 19. Подсоедините датчик NTC ГВС, поставляемый в качестве аксессуара, к клеммам распределительного щитка, сняв имеющийся ТЭН. Чувствительный элемент датчика NTC должен быть вставлен в соответствующую нишу на бойлере. Регулировку температуры ГВС можно осуществлять непосредственно на панели управления котла с помощью ручки ( ) (1 - Рисунок 1).

Условные обозначения:

UB – бойлер UR – система отопления V3V – внешний трехходовой клапан M2 – клеммник SB – датчик приоритетной подачи ГВС на бойлере MR – подача в систему отопления MB – подача на бойлер RR – возврат из системы отопления/бойлера RB – подлежащий удалению ТЭН

(см. параграф 30.2 - 30.4).

Электрическое подключение

V3V

5-ПОЛЮСНЫЙ КЛЕММНИК ДЛЯ ДАТЧИКА БОЙЛЕРА E V3V

0504_1404

Рисунок 19

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 80

29. ФУНКЦИОНАЛЬНАЯ СХЕМА ЦЕПЕЙ

29.1 - 240 Fi

ЗАКРЫТАЯ КАМЕРА

0503_0914/CG1646

подача в выход воды газ вход холодной возврат из

системы отопления ГВС воды системы отопления

Рисунок 20

Условные обозначения:

1 Датчик приоритета ГВС 2 Автоматический байпасс 3 Реле давления воды 4 Трехходовой клапан 5 Датчик NTC ГВС 6 Датчик потока с фильтром и ограничителем расхода воды 7 Двигатель привода трехходового клапана 8 Газовый клапан 9 Электрод зажигания

10 Датчик NTC температуры в системе отопления

11 Предохранительный термостат 12 Теплообменник вода-продукты сгорания 13 Зонт для удаления продуктов сгорания 14 Вентилятор

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

для ГВС

15 Реле давления воздуха. 16 То чка измерения положительного давления 17 То чка измерения отрицательного давления 18 Электрод - детектор пламени 19 Горелка 20 Рампа форсунок 21 Расширительный бак 22 Пластинчатый теплообменник вода-вода 23 Автоматический клапан стравливания воздуха 24 Насос с воздушным сепаратором 25 Кран заполнения котла 26 Кран для слива воды из котла 27 Манометр 28 Предохранительный клапан

Page 81

29.2 - 1.240 Fi

ЗАКРЫТАЯ КАМЕРА

0503_1121/CG1654

подача в газ вход холодной возврат из

системы отопления воды системы отопления

Рисунок 20.1

Условные обозначения:

1 Реле давления воды 2 Автоматический байпасс 3 Газовый клапан 4 Электрод зажигания 5 Датчик NTC температуры системы отопления 6 Предохранительный термостат 7 Теплообменник вода-продукты сгорания 8 Зонт для удаления продуктов сгорания 9 Вентилятор

10 Реле давления воздуха.

11 То чка измерения положительного давления

для ГВС

12 То чка измерения отрицательного давления 13 Электрод - детектор пламени 14 Горелка 15 Рампа форсунок 16 Расширительный бак 17 Автоматический клапан стравливания воздуха 18 Насос с воздушным сепаратором 19 Кран для слива воды из котла 20 Манометр 21 Предохранительный клапан

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 82

29.3 - 240 i

0503_0916/CG1647

подача в выход воды газ вход холодной возврат из

системы отопления ГВС воды системы отопления

Рисунок 21

Условные обозначения:

1 Датчик приоритетной подачи ГВС 2 2 Автоматический байпасс 3 Реле давления воды 4 Трехходовой клапан 5 Датчик NTC ГВС 6 Датчик потока с фильтром и ограничителем расхода воды 7 Двигатель привода трехходового клапана 8 Газовый клапан 9 Электрод зажигания

10 Датчик NTC температуры в системе отопления

11 Предохранительный термостат 12 Теплообменник вода-продукты сгорания 13 Зонт для удаления продуктов сгорания 14 Термостат температуры продуктов сгорания 15 Электрод - детектор пламени

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

для ГВС

16 Горелка 17 Рампа форсунок 18 Расширительный бак 19 Пластинчатый теплообменник вода-вода 20 Автоматический клапан стравливания воздуха 21 Насос с воздушным сепаратором 22 Кран заполнения котла 23 Кран для слива воды из котла 24 Манометр 25 Предохранительный клапан

Page 83

29.4 - 1.240 i

0503_0917/CG1655

подача в газ вход холодной возврат из

системы отопления воды системы отопления

Рисунок 21.1

Условные обозначения:

для ГВС

10 Электрод - детектор пламени 11 Горелка 12 Рампа форсунок 13 Расширительный бак 14 Автоматический клапан стравливания воздуха 15 Насос с воздушным сепаратором 16 Кран для слива воды из котла 17 Манометр 18 Предохранительный клапан

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 84

30. СХЕМА СОЕДИНЕНИЯ РАЗЪЕМОВ

ПЛАМЕНИ

ЭЛЕКТРОД - ДЕТЕКТОР

30.1 - 240 Fi

ТЕРМОСТАТ

ПРЕДОХРАНИТЕЛЬНЫЙ

ВОЗДУХА

РЕЛЕ ДАВЛЕНИЯ

РЕЛЕ ДАВЛЕНИЯ ВОДЫ

ДАТЧИК NTC

ТЕМПЕРАТУРЫ В

СИСТЕМЕ ОТОПЛЕНИЯ

ДАТЧИК NTC ГВС

0505_0603/CG1648

ЭЛЕКТРОД

ЗАЖИГАНИЯ

ПРЕДОХРАНИТЕЛЬ

СЕТЬ

ПИТАНИЯ

ВЕНТИЛЯТОР

ТЕРМОСТАТ

КЛЕММНИК

КЛАПАН

ТРЕХХОДОВОЙ

НАСОС

ДАТЧИК ПРИОРИТЕТА

ГВС

отопления

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Цвета проводов

C =Голубой

M =Коричневый

N = Черный

R =Красный

G/V =Желто-зеленый

B = Белый

V = Зеленый

Условные обозначения:

P2: Потенциометр регулировки температуры воды ГВС

P3: Переключатель Лето/Зима/Выкл

P4: Потенциометр регулировки температуры воды в системе

P5: Переменный резистор регулировки мощности в режиме

Page 85

ПЛАМЕНИ

ЭЛЕКТРОД - ДЕТЕКТОР

30.2 - 1.240 Fi

ТЕРМОСТАТ

ПРЕДОХРАНИТЕЛЬНЫЙ

ВОЗДУХА

РЕЛЕ ДАВЛЕНИЯ

РЕЛЕ ДАВЛЕНИЯ ВОДЫ

ДАТЧИК NTC

ТЕМПЕРАТУРЫ В

СИСТЕМЕ ОТОПЛЕНИЯ

0505_0601/CG1657

ЭЛЕКТРОД

ЗАЖИГАНИЯ

ПРЕДОХРАНИТЕЛЬ

СЕТЬ

ПИТАНИЯ

ВЕНТИЛЯТОР

ТЕРМОСТАТ

КЛЕММНИК

Цвета проводов

НАСОС

C =Голубой

M =Коричневый

N = Черный

R =Красный

G/V =Желто-зеленый

температуры воды ГВС

B = Белый

V = Зеленый

Условные обозначения:

P2: Потенциометр регулировки

Разъем CN7

(замкнуть контакты при подключении бойлера)

температуры воды в системе

отопления

P3: Переключатель Лето/Зима/Выкл

P4: Потенциометр регулировки

0505_0901

мощности в режиме отопления

P5: Переменный резистор регулировки

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 86

30.3 - 240 i

ТЕРМОСТАТ

ПРЕДОХРАНИТЕЛЬНЫЙ

ТЕРМОСТАТ

ТЕМПЕРАТУРЫ

ПРОДУКТОВ

СГОРАНИЯ

РЕЛЕ ДАВЛЕНИЯ ВОДЫ

ДАТЧИК NTC

ТЕМПЕРАТУРЫ В

СИСТЕМЕ ОТОПЛЕНИЯ

0505_0604/CG1649

ПЛАМЕНИ

ЭЛЕКТРОД - ДЕТЕКТОР

ЭЛЕКТРОД

ЗАЖИГАНИЯ

ПРЕДОХРАНИТЕЛЬ

ГВС

ДАТЧИК NTC

ГВС

ДАТЧИК ПРИОРИТЕТА

НАСОС

КЛАПАН

ТРЕХХОДОВОЙ

КЛЕММНИК

СЕТЬ

ПИТАНИЯ

ТЕРМОСТАТ

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Цвета проводов

C =Голубой

M =Коричневый

N = Черный

R =Красный

G/V =Желто-зеленый

B = Белый

V = Зеленый

отопления

Условные обозначения:

P2: Потенциометр регулировки температуры воды ГВС

P3: Переключатель Лето/Зима/Выкл

P4: Потенциометр регулировки температуры воды в системе

P5: Переменный резистор регулировки мощности в режиме

Page 87

ПЛАМЕНИ

ЭЛЕКТРОД - ДЕТЕКТОР

30.4 - 1.240 i

ТЕРМОСТАТ

ПРЕДОХРАНИТЕЛЬНЫЙ

ТЕРМОСТАТ

ПРОДУКТОВ

ТЕМПЕРАТУРЫ

СГОРАНИЯ

РЕЛЕ ДАВЛЕНИЯ ВОДЫ

ДАТЧИК NTC

ТЕМПЕРАТУРЫ В

СИСТЕМЕ ОТОПЛЕНИЯ

0505_0602/CG1656

ЭЛЕКТРОД

ЗАЖИГАНИЯ

ПРЕДОХРАНИТЕЛЬ

СЕТЬ

ПИТАНИЯ

ТЕРМОСТАТ

КЛЕММНИК

Цвета проводов

НАСОС

C =Голубой

M =Коричневый

N = Черный

R =Красный

G/V =Желто-зеленый

B = Белый

V = Зеленый

Разъем CN7

воды ГВС

воды в системе отопления

мощности в режиме отопления

Условные обозначения:

P2: Потенциометр регулировки температуры

P3: Переключатель Лето/Зима/Выкл

P4: Потенциометр регулировки температуры

P5: Переменный резистор регулировки

(замкнуть контакты при подключении бойлера)

0505_0901

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 88

31. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель 240 Fi 1.240 Fi 240 i 1.240 i

Категория II

Номинальная тепловая мощность kW 26,3 26,3 26,3 26,3 Пониженная тепловая мощность kW 10,6 10,6 10,6 10,6 Номинальная полезная тепловая мощность kW 24 24 24 24

2H3P

kcal/h 20.600 20.600 20.600 20.600

Пониженная полезная тепловая мощность kW 9,3 9,3 9,3 9,3

kcal/h 8.000 8.000 8.000 8.000

Номинальный КПД % 91,2 91,2 91,2 91,2

КПД в соответствии с директивой 92/42/CEE — ★★ ★★ ★★ ★★

КПД при 30% тепловой мощности % 88,7 88,7 88 88 Максимальное давление воды в системе отопления bar 3 3 3 3 Емкость расширительного бака l8 877 Давление расширительного бака bar 0,5 0,5 0,5 0,5

Максимальное давление воды в контуре ГВС bar 8 Минимальное динамическое давление воды в контуре ГВСbar 0,2 Минимальный расход воды ГВС l/min 2,2 Выработка воды ГВС при ∆T=25 °C l/min 13,7 Выработка воды ГВС при ∆T =35 °C l/min 9,8 Удельный расход (*) l/min 10,7

Ти п —

Диаметр концентрического воздуховода для удаления продуктов сгорания Диаметр концентрического воздуховода притока воздуха mm 100 100 - - Диаметр раздельного воздуховода для удаления продуктов сгорания Диаметр раздельного воздуховода притока воздуха mm 80 80 - - Диаметр воздуховода для удаления продуктов сгорания mm - - 120 120 Максимальный массовый расход продуктов сгорания kg/s 0,017 0,017 0,020 0,020 Минимальный массовый расход продуктов сгорания kg/s 0,017 0,017 0,018 0,018 Макс. температура продуктов сгорания °C 145 145 110 110 Мин. температура продуктов сгорания °C 110 110 85 85

Класс NOx —3 33 3

C12-C32-C42-C52-C82-B22

mm 60 60 - -

mm 80 80 - -

8 0,2 2,2

13,7

9,8

10,7 B

11BS

Тип газа — G20 G20 G20 G20

— G31 G31 G31 G31

Давление подачи метана mbar 20 20 20 20 Давление подачи пропана mbar 37 37 37 37

Напряжение сети V 230 230 230 230 Частота сети Hz 50 50 50 50 Номинальная электрическая мощность W 130 130 80 80

Вес нетто kg 34 32 30 28 Габариты высота mm 734 734 734 734

ширина mm 400 400 400 400

глубина mm 317 317 317 317

Степень защиты от влаги и попадания воды (**) IP X4D IP X4D IP X4D IP X4D

(*) по стандарту EN 625 (**) по стандарту EN 60529

УКАЗАНИЯ ДЛЯ МОНТАЖНИКА

Page 89

Page 90

Page 91

Page 92

WESTEN, în acţiunea sa constantă de îmbunătăţire a produselor, îşi rezervă posibilitatea de a modifica datele conţinute în această documentaţie în orice moment şi

fără preaviz. Prezenta documentaţie este un suport informativ şi nu trebuie considerat un contract încheiat cu terţe părţi.

WESTEN, termékeit folyamatosan fejleszti, fenntartja a jogot arra, hogy a jelen dokumentációban megadott adatokat bár mikor előzetes értesítés nélkül megváltoztassa.

A jelen dokumentáció tájékoztató jellegű, harmadik féllel szemben nem tekinthető szerződésnek.

Компания WESTEN, постоянно стремясь к усовершенствованию своей продукции, оставляет за собой право в любой момент и без предварительного оповещения изменять данные, приведенные в настоящей документации. Настоящая документация служит для информационной поддержки и не может рассматриваться в качестве контракта в отношении третьих лиц.

BAXI S.p.A.

36061 BASSANO DEL GRAPPA (VI) ITALIA

Via Trozzetti, 20

Tel. 0424 - 517111

Telefax 0424/38089

Ediz. 1 - 05/05

codice 924.026.1
