Page 1

BOYLER 240 BOYLER 280

Caldeiras murais a gás de alto rendimento com acúmulo rápido

Επίτοιχοι λέβητες αερίου υψηλής απδοσης µε ταχεία συσσώρευση

Nagyteljesítményű gyorsakkumulációs fali gázkazánok

Centrale termice de perete cu gaz, de înalt randament, cu acumulare rapidă

Настенные газовые котлы высокой производительности быстрого нагрева

Manual de instruções destinado ao usuário e ao instalador

Οδηγίες χρήσης για το χρήστη και τον εγκαταστάτη

Kézikönyv a felhasználó és a szerelő részére

Manual de instrucţiuni destinat utilizatorului şi instalatorului

Руководство к пользованию, предназначенное для пользователя и установщика

Page 2

Tisztelt Felhasználó!

Vállalatunk véleménye szerint az Ön által megvásárol új kazán, ki fogja elégíteni minden igényét.

Egy WESTEN termék megvásárlása garantálja azt, amit Ön elvár tőle: a jó működést, valamint az egyszerű és az ésszerű használatot.

Kérjük, hogy olvasás nélkül ne tegye félre ezeket az utasításokat: hasznos információkat szolg áltatnak a kazánja helyes és hatékony kezeléséhez.

Ne hagyja, hogy a g yermekek hozzáférjenek a csomagolás tartozékaihoz (műanyag zacskók, poliesztirén, stb.), mivel azok potenciális veszélyforrást képeznek.

A WESTEN megjegyzi, hogy valamennyi kazán-modell el van látva CE jelzéssel, az alábbi normák lényeges követelményeinek megfelelően:

- 90/396/CEE gáznorma

- 92/42/CEE teljesítmény-norma

- 89/336/CEE elektromágneses kompatibilitási norma

- 73/23/CEE alacsony-feszültségi norma

Tartalomjegyzék

Utasítások a felhasználó részére

Figyelmeztetések a felszerelés előtt 42 Figyelmeztetések a működésbe helyezés előtt 42 A kazán működésbe helyezése 42 A környezeti hőmérséklet szabályozása 43 A háztartási folyóvíz hőmérsékletének a szabályozása 43 A berendezés feltöltése 43 A kazán kikapcsolása 44 A berendezés leállítása hosszú időtartamra. Védelem a fagyveszély ellen (fűtőcső-rendszer) 44 Gázcsere 44 Kijelzők - A biztonsági készülékek működésbe lépése 44 Utasítások a szokásos karbantartáshoz 44

Utasítások a szerelő részére

Általános figyelmeztetések 45 Figyelmeztetések a felszerelés előtt 45 A kazán szerelőlapja a falra történő rögzítéséhez 45 A kazán méretei 46 A csomagolásban helyet kapott felszerelések 46 Az ürítő-szívó csövek felszerelése (kényszerkeringtetésű modellek) 46 Villamos bekapcsolás 50 A helyiségtermosztát bekapcsolása 50 A programozóóra bekapcsolása 50 A gázcsere módozatok 50 Szabályozó és biztonsági eszközök 52 Az elektronikus kártyán végrehajtandó beszabályozások 52 A gyújtóelektród pozicionálása és a fellobbanás érzékelése 52 Az égési paraméterek ellenőrzése 53 A vízforralóban lévő víz kiürítése 53 Háztartási expanziós tartály 53 Az átáramlás jellemzői / szintkülönbség az adattáblán 53 Az áramlási körök funkcionális diagramja 54-55 A konnektorok bekötési diagramja 56-57 A külső szonda bekötése 58 Műszaki jellemzők 60

Page 3

Utasítások a felhasználó részére

Figyelmeztetések a felszerelés előtt

egy háztartási melegvíz-elosztó hálózatra. A kazánnak a szakmai képesítéssel rendelkező személyek által történő bekapcsolását megelőzően az alábbiakat szükséges elvégezni:

a) Az esetlegesen ott maradt szennyeződések eltávolítása érdekében a berendezés csövezetének alapos

átmosása

b) A kazán ellenőrzése abból a szempontból, hogy elő van-e készítve a rendelkezésre álló gáztípussal

való működésre, ami fel van tüntetve a csomagoláson és a készülék adatlapján.

c) A kémény ellenőrzése, minek során meg kell győződni róla, hogy megfelelő a léghuzata, hogy

nincsenek benne szűkületek, és egyéb készülékek füst-, vagy vízelvezetői sincsenek rácsatlakoztatva, azzal a kikötéssel, hacsak ezt nem más felhasználók kiszolgálása érdekében, s a hatályos speciális normáknak és előírásoknak megfelelően végezték el.

d) Ellenőrizni kell, hogy amennyiben már léteznek füstelvezető csövek, ezek csatlakozásait tökéletesen

megtisztították-e, ugyanis a működés során a falakról leváló salak akadályozhatja a füst áramlását.

Figyelmeztetések a működésbe helyezés előtt

Az első begyújtást az erre felhatalmazott Műszaki Segélyszolgálatnak kell elvégeznie, amelynek ellenőriznie kell az alábbiakat:

a) Az adattáblán szereplő jellemzőknek meg kell felelniük a (villamos-, víz-, gáz-) táphálózat adatainak. b) A felszerelés a hatályos normatívákkal összhangban történjen, amelyekből a szerelő részére készült

műszaki kézikönyvben részleteket idézünk. c) A hálózati elektromos csatlakoztatást és a földelést szabályszerűen kell kivitelezni. Az előzőek figyelmen kívül hagyása a garancia ér vénytelenségét vonja mag után. Működésbe helyezés előtt el kell távolítani a kazánról a védőréteget. Ehhez nem használjon szerszámokat, sem karcos anyagokat, mert felsértheti a festett részeket.

A kazán működésbe helyezése

A helyesen végzett begyújtási művelet érdekében a következőek szerint járjon el:

1) kapcsolja rá a kazánra a villamos táplálást;

2) nyissa ki a gázcsapot;

3) fordítsa el a szelektor gombját (1), amivel beállíthatja a Nyári ( ), vagy a Téli ( ) pozíciót;

4) a fűtőáramkör (12) és a háztartási melegvíz (13) hőmérsékletét szabályozó eszközök gombjainak működtetésével gyújtsa be a fő égőtestet. A hőmérséklet növeléséhez visszafelé forgassa a gombot, a csökkentéséhez pedig fordítva.

Page 4

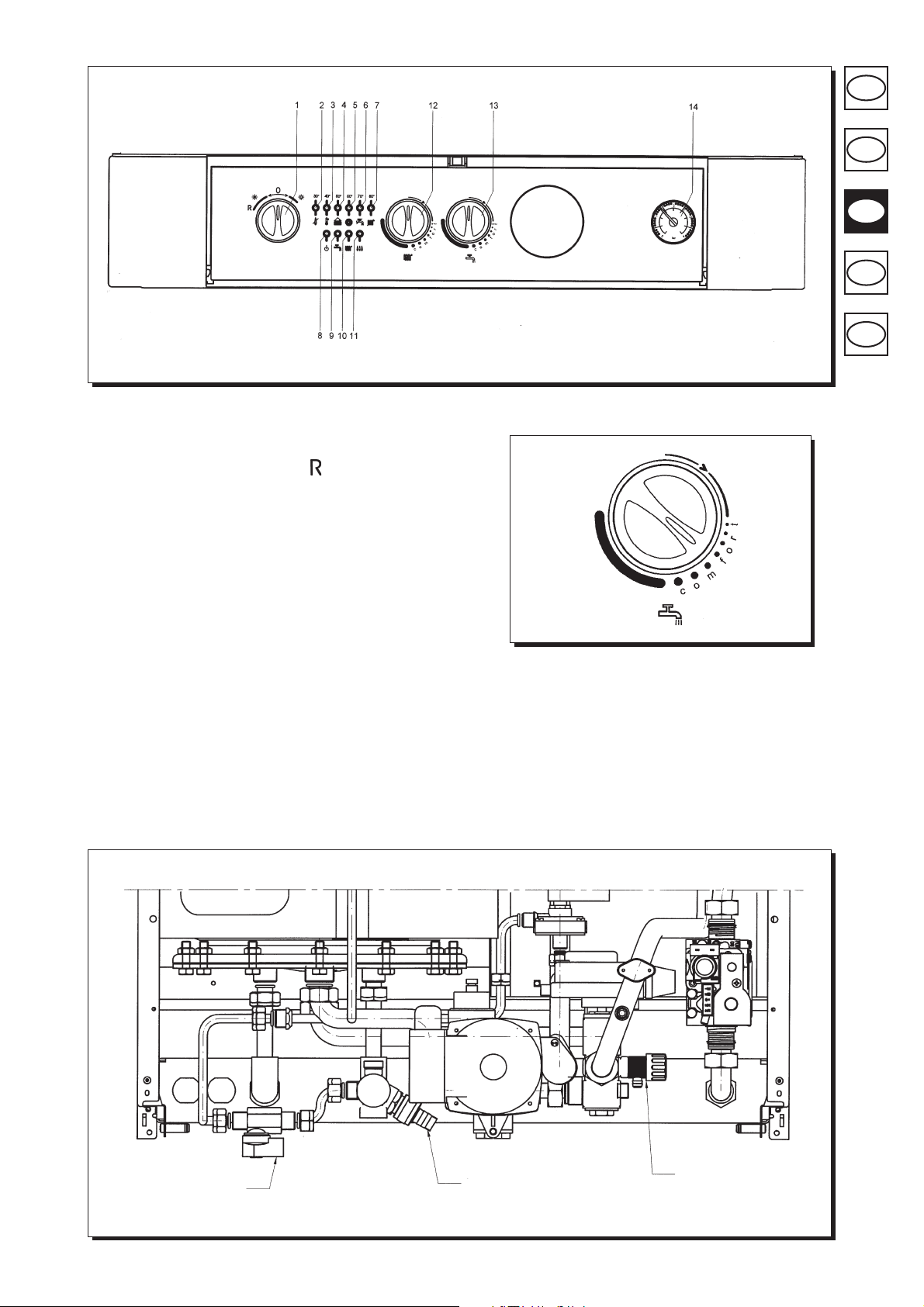

1. ábra

Figyelmeztetés: Megtörténhet, hogy az égőtest az első begyújtás alkalmával, amíg a gázcsőből nem

távozott el a levegőtartalom, nem gyullad fel, minek következtében a kazán leblokkol. Ebben az esetben javasoljuk, hogy az (1) gomb pillanatnyi ( )-ára fordításával addig ismételje a

begyújtási műveletet, amíg a gáz el nem jut az égőtesthez (Lásd a 4. Ábrát is).

A környezeti hőmérséklet szabályozása

A helyiségek hőmérsékletének az ellenőrzése céljából a berendezésre fel lehet szerelni egy helyiségtermosztátot. Amennyiben helyiségtermosztát nem áll rendelkezésre, a környezeti hőmérséklet ellenőrzését el lehet végezni a (12) gomb működtetésével is. A hőmérséklet növeléséhez fordítsa a gombot visszafelé, a csökkentéséhez pedig ellenkező irányba. Az égésvezérlő elektronikus modul az égőtesthez áramló gázt hozzáilleszti a hőcsere valós feltételeihez, s ezzel elősegíti, hogy a kazán elérje a beprogramozott hőmérsékletet.

A háztartási víz hőmérsékletének szabályozása

A háztartási víz és a felvett víz mennyiségét szabályozó gomb (13) pozicionálásának a függvényében a gázszelepre fel van szerelve egy elektronikus égésvezérlő modulálóelem. Ez az elektronikus eszköz lehetővé teszi, hogy a kazán kimeneti nyílásain, beleértve a kis vízvevő helyeket is, állandó legyen a víz hőmérséklete. Javasoljuk, hogy az energiafogyasztás korlátozása céljából a „—comfor t—” jelzésre (2. ábra) állítsa a gombot. Télen nyilvánvalóan szükségessé válik a háztartási víz hőmérsékletének az emelése a kívánatos értékre. A gomb minimális értékre állításakor csak a vízforralóban lévő víz befagyását akadályozó funkció működik.

0211_1303

0211_0405

2. ábra

A berendezés feltöltése

Fontos: Rendszeresen ellenőrizze, hogy hideg berendezés esetén a manométer (14) által mutatott nyomásérték 0,5 - 1 bar között legyen. Túlnyomás esetén működtesse a kazán lefolyó csapját. Amennyiben pedig alacsonyabb a nyomás, működtesse a kazán feltöltő csapját (3. ábra). Ajánlatos nagyon lassan megnyitni az említett csapot, hogy ezzel elősegítse a légtelenítést. Lehetséges, hogy e művelet befejezésekor, a készülék működésének az újraindítása céljából, szükségessé válik az 1 szelektor pillanatnyi elfordítása a (0) pozícióba. Amennyiben a nyomás gyakran lecsökken, igényelje a felhatalmazott Műszaki Segélyszolgálat beavatkozását.

3. ábra

A kazán lefolyócsapja

A bojler lefolyócsapja

020419_0100

A kazán feltöltő csapja

Page 5

A kazán fel van szerelve hidraulikus differenciál-presszosztáttal, amely a szivattyú akadályoztatása, vagy vízhiány esetén nem engedélyezi a kazán működését.

A kazán kikapcsolása

A kazán kikapcsolásához az (1) gombot el kell fordítani a (0) pozícióba. Ezzel megszűnik a kazán áramellátása.

A 2 ÷ 7 kijelzők a fűtőberendezés által elért hőmérsékletet mutatják. Rendellenesség esetén egy VILLOGÓ jelzőlámpa mutatja a rendellenesség természetét. Amennyiben a 6 és a 7 jelzőlámpák egyidejűleg villognak, azt jelzik, hogy megsérült a vízfor raló szondája.

A kazán vezérlőpanelén lévő (4) kijelzőhöz kapcsolódóan szerepeltethetik a kényszer-áramlású szivárgásmentes kazánmodell szimbólumát

modell szimbólumát

, vagy a természetes léghuzatos (ventilátor nélkül)

A készülék leállítása hosszú időtartamra Fagyvédelem

Helyeselhető az a gyakorlat, ha kerüli az egész fűtőberendezés víztelenítését, mivel a vízcserék a kazán és a fűtőtestek belsejében ugyancsak haszontalan és káros mész-köves lerakódásokat okoznak. Amennyiben a tél folyamán nem használja a termikus berendezést, és amennyiben fennáll a fagyveszély, ajánlott a víz keverése erre a speciális célra gyártott alkalmas fagyálló oldatokkal (Pl. propilén-glikol kövesedés- és korróziógátlókkal). A kazán elektromos rendszere fel van szerelve fűtési és vízhasználati módban működő “fagy-mentesítő”

funkcióval. Ez a funkció az alábbi esetekben operatívan működik: * a kazán elektromos táplálást kap; * az (1) szelektor nincs (0) pozícióra állítva; * van gázellátás;

* a berendezés nyomása megfelel az előírtnak; * a kazán nincs leblokkolva.

Gázcsere

A kazánok képesek működésre akár metángázzal, akár GPL gázzal (cseppfolyósított szénhidrogéngáz). Amennyiben átalakítás válik szükségessé, forduljon a meghatalmazott Műszaki Segélyszolgálathoz.

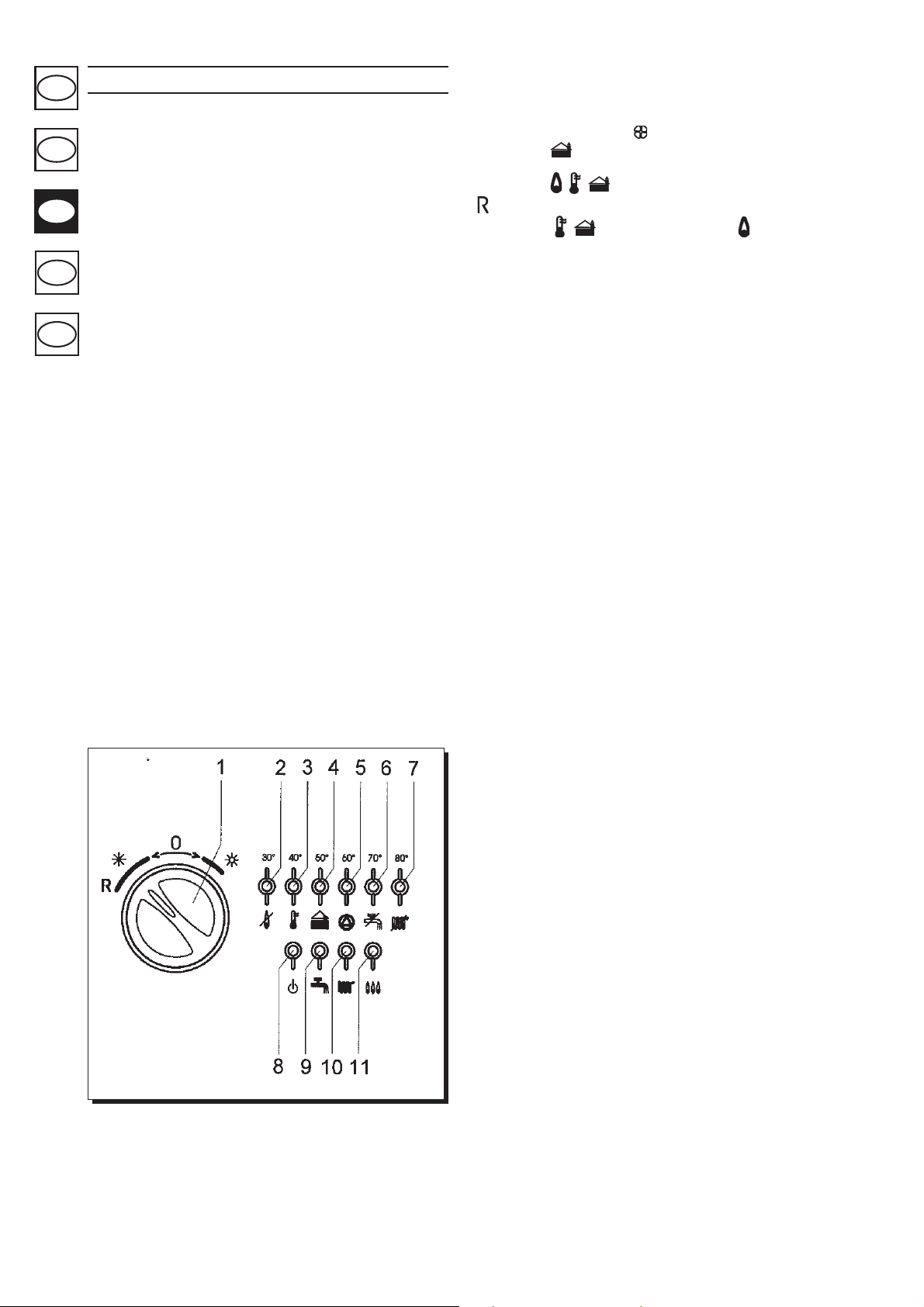

Jelzések - a biztonsági berendezések működésbe lépése

1 Nyár-tél szelektor - Újraindítás 2 Gázelzáró kijelző 3A biztonsági termosztát működésbe lépésének a kijelzője 4A léghuzat-hiány, vagy a füst-termosztát működésbe lépésének a kijelzője 5A vízhiány, vagy a szivattyúleállás kijelzője 6A háztartási / szaniter szonda rendellenességének a kijelzője 7A fűtésszonda rendellenességének a kijelzője 8Feszültségkijelző 9 Háztartási/használati működés kijelzője 10 Fűtésműködtetés kijelzője 11 Égéskijelző

E rendellenességek ( ) valamelyikének a jelentkezésekor az (1) gombnak a pillanatnyi

( ) pozícióba történő elfordításával vissza lehet állítani a normális működési feltételeket. Ezeknek a rendellenességeknek ( ) a jelentkezésekor egyidejűleg villog a ( ) kijelző is.

Az (5) kijelző bekapcsolódása esetén ellenőrizni kell, hogy a készülék nyomása megfelel-e a 6. oldalon lévő fejezetben megadottaknak.

Amennyiben e biztonsági eszközök valamelyike ismétlődően működésbe lép, konzultáljon a meghatalmazott Műszaki Segélyszolgálattal.

Utasítások a rendes karbantartáshoz

A kazán tökéletes biztonsági és működési hatékonyságának a biztosítása érdekében a meghatalmazott Műszaki Segélyszolgálattal minden évszak végén ellenőriztetni kell a kazánt. A körültekintően végrehajtott karbantartás mindig megtakarítást jelent a berendezés fenntartásában. A készülék külső tisztítását ne végezze karcoló, agresszív és/vagy erősen gyulladékony anyagokkal (Pl. benzin, alkoholféleségek, stb.), és mindenképpen a készülék kikapcsolt állapotában végezze. (Ld. a kazán kikapcsolásáról szóló fejezetet a 45. oldalon).

4. ábra

0211_1302

Page 6

Általános figyelmeztetések

Utasítások a szerelő részére

Figyelem: A Tél ( ) pozícióba állított szelektor (1) esetén, a fűtésszabályozó eszköz (12) minden egyes működtetése esetén néhány percet ki kell várni. A fő égőtest azonnali újragyújtásához fordítsa a szelektort (1) a (0) pozícióba, majd ismét a ( ) pozícióba. Ez a várakozás nem hat ki a háztartási/ használati funkcióra.

A lakossági használatú gázüzemű berendezések felszerelését, karbantartását és üzemeltetését az érvényes jogszabályoknak megfelelően képzett szakembernek kell végeznie. A fentiek mellet szem előtt kell tartani az alábbiakat:

• A kazán használható kétcsöves, vagy egycsöves táplálású konvektor-lemezzel, radiátorral, termokonvektorral. Az áramláskör metszeteit mindenképpen a normális módszerekkel kell kiszámítani, számításba véve az adatlapon rendelkezésre álló szintű áramlás - különbségjellemzőket és a 53. oldalon feltüntetetteket.

• Külsőtéri (erkély, terasz, …) felszerelés esetén nem szabadi kitenni a kazánt az olyan légköri viszontagságoknak, mint a szél, a víz, a fagy, amelyek károkat idézhetnek elő a működésében és a biztonságában. Ennek az előírásnak a be nem tartása a garancia azonnali érvényvesztését vonja maga után. Ezért ilyen esetben javasoljuk az időjárási viszontagságoktól védett műszaki létesítmény kialakítását.

• A csomagolóanyag egyes részeit (műanyag tasakok, poliesztirén, stb.) ne hagyja a gyer mekek számára hozzáférhető helyen, mivel potenciális veszélyforrást jelentenek.

• Az első begyújtást az erre felhatalmazott Műszaki Segélyszolgálatnak kell elvégeznie. Amennyiben ez nem ennek megfelelően történik, az a garancia érvényvesztését vonja maga után.

Figyelmeztetések a felszerelés előtt

Ez a kazán a víz forrásponti alatti hőmérsékletre történő felmelegítésére szolgál atmoszférikus nyomás alatt. Rá kell kapcsolni a szolgáltatásaival és a teljesítményével összeegyeztethető fűtőberendezésre és egy háztartási melegvíz-elosztó hálózatra. A kazán bekapcsolását megelőzően feltétlenül el kell végezni az alábbiakat:

a) A kazán ellenőrzése abból a szempontból, hogy elő van-e készítve a rendelkezésre álló gáztípussal

való működésre, ami fel van tüntetve a csomagoláson és a készülék adatlapján.

b) A kémény ellenőrzése, minek során meg kell győződni róla, hogy megfelelő a léghuzata, hogy

c) Ellenőrizni kell, hogy amennyiben már léteznek füstelvezető csövek, ezek csatlakozásait tökéletesen

megtisztították-e, ugyanis a működés során a falakról leváló salak akadályozhatja a füst áramlását.

vagy a hatályos normáknak megfelelő azonos hatású rendszert.

2. Fűtési áramláskör

2.1 Új berendezés: A kazán felszerelése előtt kellően meg kell tisztítani a rendszert, el kell tüntetni minden varrat, hegesztés és esetleges oldószerek nyomait, amire a kereskedelemben kapható, erre megfelelő termékeket kell alkalmazni.

2.2 Meglévő berendezés: A kazán felszerelése előtt kellően meg kell tisztítani a rendszert az iszaptól, a mérgezőanyagoktól, amire a kereskedelemben kapható, erre megfelelő termékeket kell alkalmazni.

Erre a célra olyan nem savas és nem lúgos szereket kell alkalmazni, amelyek nem támadják meg a fémeket, sem a műanyag és a gumi részeket (Pl. Sentinel X 400 e X 100), és az alkalmazásuk során be kell tartani magukkal e termékekkel együtt kapott előírásokat.

Emlékeztetünk rá, hogy a fűtőberendezésben keletkező lerakódások funkcionális problémákkal jár a kazán számára (Pl. a hőcserélő túlmelegedése és zajos működése).

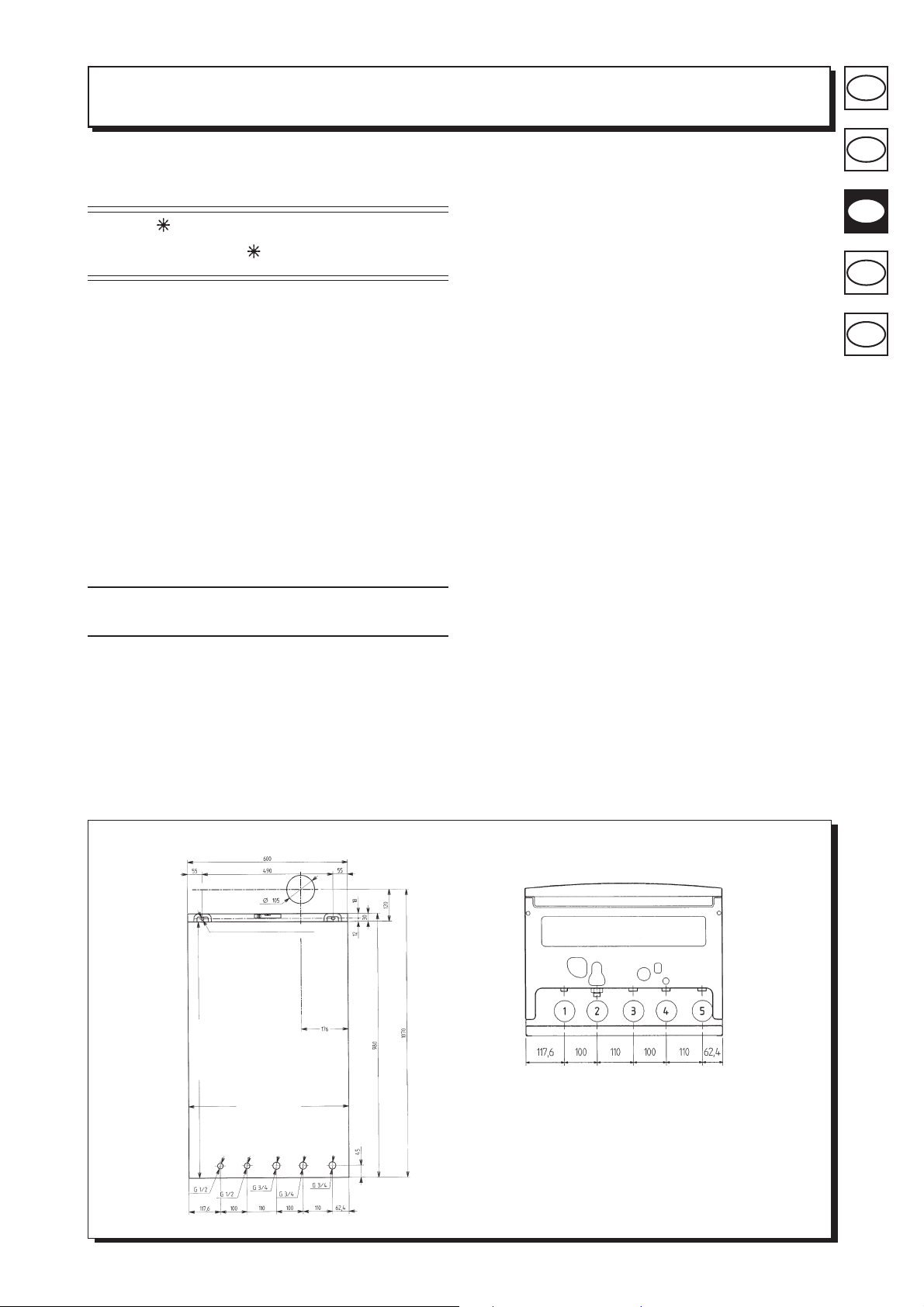

A kazán szerelőlapja a falra történő rögzítéséhez

A kazán pontos elhelyezésének a meghatározását követően, a szerelőlapot a falra kell rögzíteni. Ezt a szerelési és bekapcsolási munkát a szerelőlap alsó keresztrúdján található víz- és gázcsatlakozásokkal kell elkezdeni. Javasoljuk, hogy a fűtési áramláskörbe iktasson be két, külön megrendelésre kapható, G3/4-es főcsapot (töltő és ürítőcsap), amelyek, fontos beavatkozási munkálatok esetén, lehetővé teszik a munkát anélkül, hogy le kellene engedni a vizet az egész fűtőberendezésből. A már meglévő berendezések, vagy berendezések cseréje esetén, a fentieken túl, a kazánba visszatérő csőre szerelt csapnál, alul ajánlott beiktatni egy ülepítőtartályt, azzal a céllal, hogy felfogja a mosás után is megmaradó kazánkövet és a salakot, amelyek egy idő után bekerülhetnek az áramláskörbe. Miután megtörtént a kazán felszerelése a falra, amint az a következő fejezetekben leírásra is kerül, el kell végezni az alkatrészek között leszállított ürítőcső és szívócső bekapcsolását. Természetes léghuzattal működő kazánok esetén a kéménybe történő bekapcsolást olyan fémcsővel kell eszközölni, amely hosszú ideig kibírja a szokásos mechanikai ráhatásokat, a hőt, az égéstermékek és azok esetleges kondenzációs kicsapódásainak a hatásait.

Túl ezen, a készülék helyes működése, valamint a garanciájának az érvényessége érdekében, feltétlenül meg kell tenni az alábbi óvóintézkedéseket:

1. Háztartási áramláskör: Amennyiben a víz keménysége meghaladja 20°Financiero értéket (1°F = 10 mg kalcium-karbonát minden egy liter vízben) előírásszerűen fel kell szerelni egy polifoszfát adag olót,

971125_0201

SZIVÓTENGELY DUPLA KÖNYÖKCSŐVEL

Fúrja át Ø 12-es csigafúróval, szerelje fel a leszállított csapokat és a rögzítőket

A KÉNYSZERKERINGTETÉS KIMENETI

TENGELYE

KAZÁNMAGASSÁG 950

KAZÁNSZÉLESSÉG 600

HIDEGVÍZ BELÉPÉSE

HÁZTARTÁSI

MELEGVÍZ-KIMENET

FŰTÉS VISSZAFOLYÓ

ÁGA

GÁZ BELÉPÉSE

FŰTÉS KIINDULÓ

ÁGA

1: Háztartási melegvíz kimenete G 1/2 2: Háztartási hidegvíz bemenete G 1/2 3: Fűtőberendezés visszatérő G 3/4 4: Fűtési nyomócső G 3/4 5: Kazán gázbemenet G 3/4

020418_1000

5. ábra

Page 7

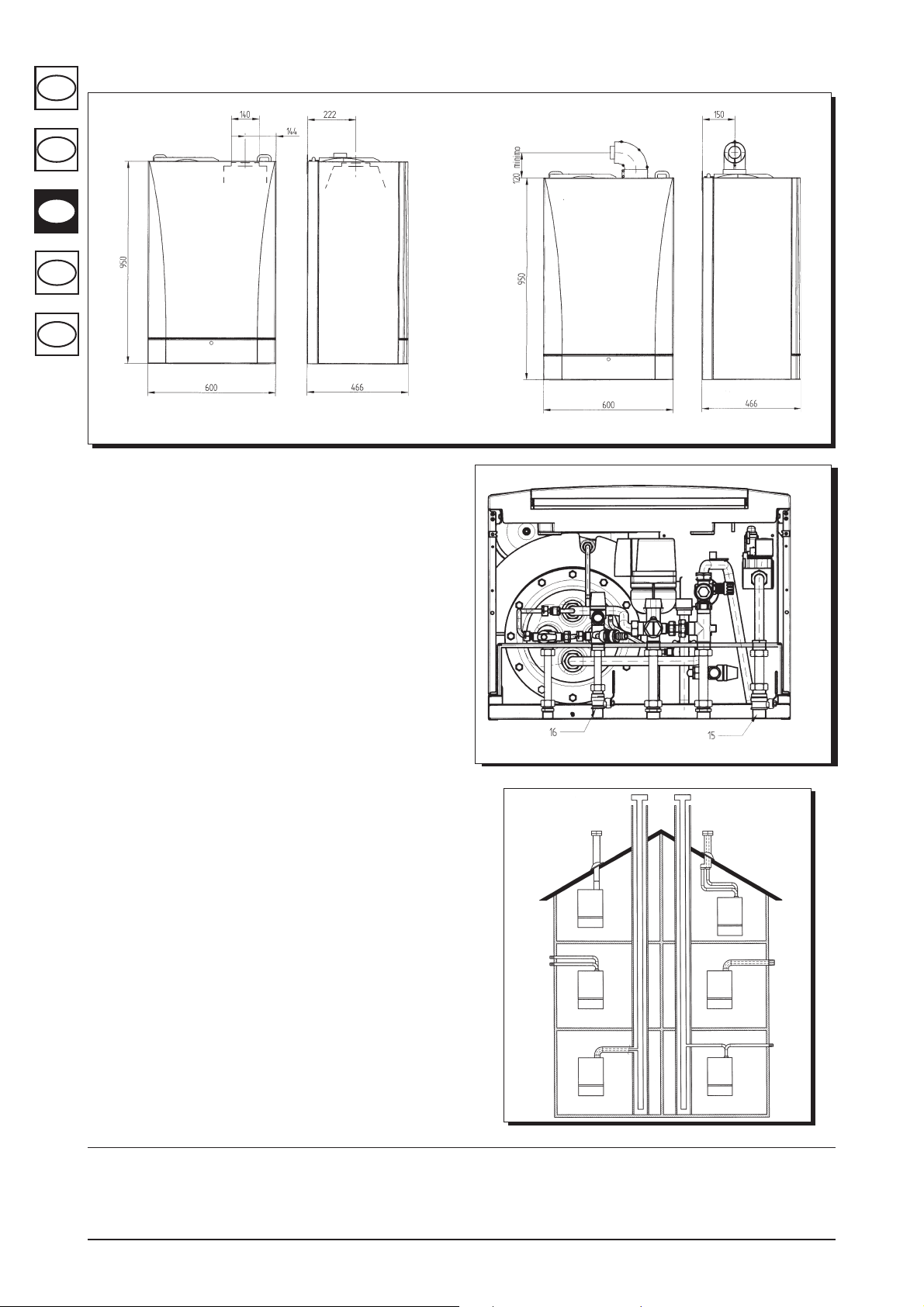

A kazán méretei

A = 140 mm

6. ábra

A csomagolásban található felszerelések

• Szerelőlap

• Gázcsap (15)

• Vízbevezető csap (16)

• Vízhatlan tömítések

• Teleszkópos csatlakozó

• 12 mm-es tiplik és horgok

010418_0600

020418_0900

020418_0800

A beszívócső és az ürítőcső felszerelése

Kényszeráramlású modellek

Az alábbiakban ismertetett és leszállított tartozékoknak köszönhetően a kazán felszerelése könnyedséggel és rugalmassággal elvég ezhető. A kazán eredetileg úgy van kiképezve, hogy csatlakoztatható koaxiális, függőleges, vagy vízszintes típusú beszívó - ürítőcsőhöz. A kettőzőidom segítségével a csöveket szétválasztva is lehet használni.

A felszereléshez kizárólag a gyártó által leszállított tartozékokat kötelező használni!

Csőtípusok

koaxiális

függőleges szétválasztott

vízszintes szétválasztott

Ürítőcsövek maximális hossza

4 m 15 m 30 m

A maximális hossz minden 90°-os

kivitelezésű hajlítás/görbecső után

eszerint csökken

1 m 0,5 m 0,5 m

7. ábra

8. ábra

A maximális hossz minden 45°-os kivitelezésű hajlítás/görbecső után

eszerint csökken

0,5 m 0,25 m 0,25 m

Kémény kimeneti

átmérője

100 mm 133 mm

911231_5500

Külső cső átmérője

100 mm

80 mm 80 mm

Page 8

... koaxiális ürítő - beszívócső (koncentrikus)

Az ilyen típusú cső lehetővé teszi az égéstermékek kiürítését és az égéstápláló levegő beszívását akár az épületen kívüli térből is, ahogy ez a LAS típusú füstcsövek esetében történik. A 90°-os koaxiális görbecső bármilyen irányban lehetővé teszi az ürítő - elszívó csövek csatlakoztatását a kazánhoz, mivel képes 360°-os elfordulásra is. Ezt a görbecsövet pótlólagos csatlakozó görbecsőként is lehet alkalmazni a koaxiális csőhöz, vagy a 45°-os görbecsőhöz.

(*) A kizárólag a BOYLER 240 Fi típusú kazánban meglevő membránt abban az esetben el kell távolítani, amikor az elvezetőcső hossza 1 méternél nagyobb.

Amennyiben az ürítés a külső térbe történik, az ürítő - beszívó csőnek legalább 18 mm-re ki kell állnia a falból, hogy a vízbeszivárgás megelőzése érdekében rá lehessen helyezni az alumínium rozettát és annak a lezáróját. E csövek kifelé irányuló dőlésszögének méterenként legalább 1 cm-nek kell lennie.

Egy 90°-os görbecső közbeiktatása 1 méterrel csökkenti le a cső teljes hosszát. Egy 45°-os görbecső közbeiktatása 0,5 méterrel csökkenti a cső teljes hosszát.

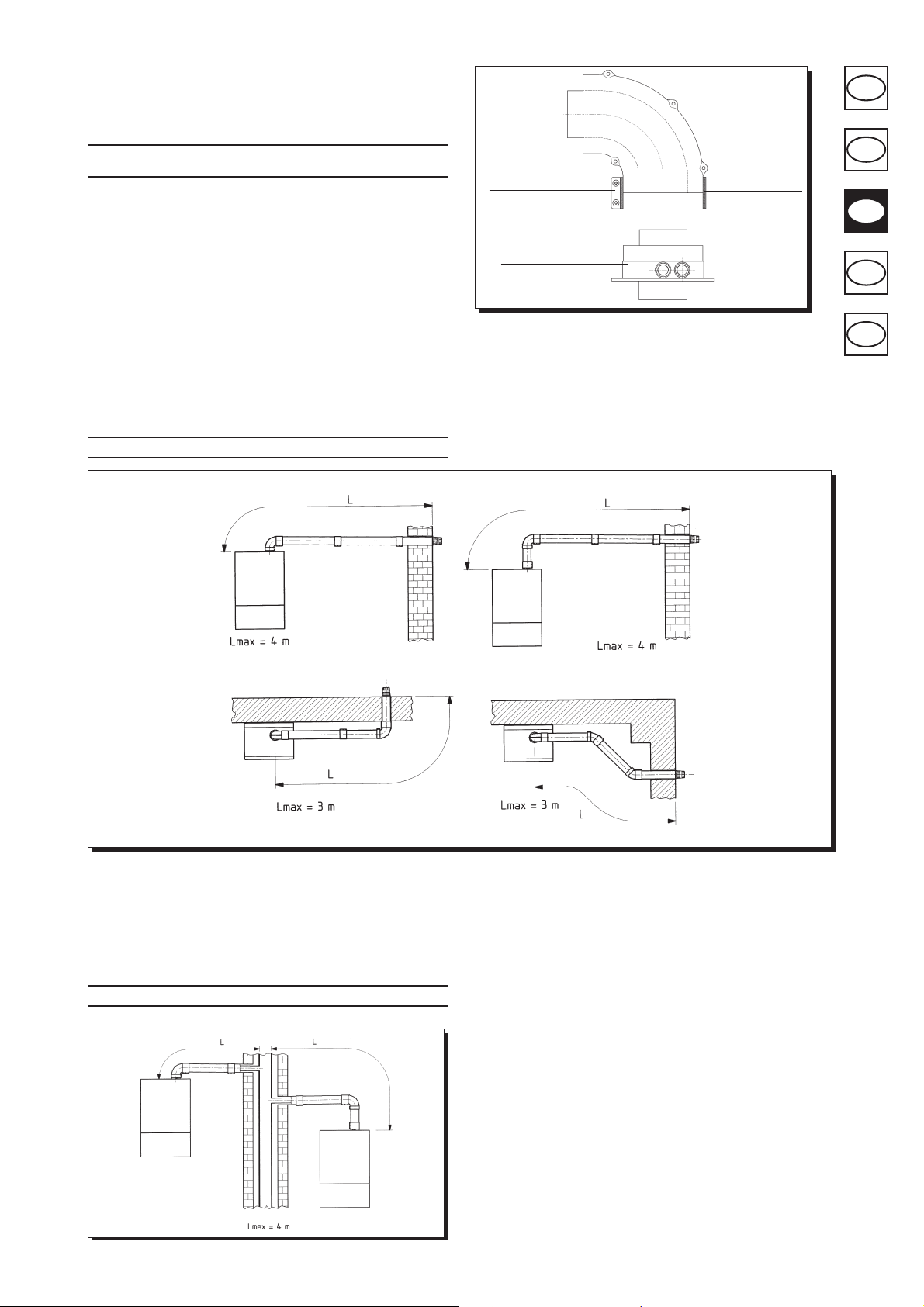

Példák a vízszintes csövekkel történő felszerelésre

Rögzítőkötés

Koncentrikus bekötőelem

Elasztikus kötőelem

0211_1505

911231_5300

Példák a LAS típusú füstcsövekkel történő felszerelésre

911231_5200

Page 9

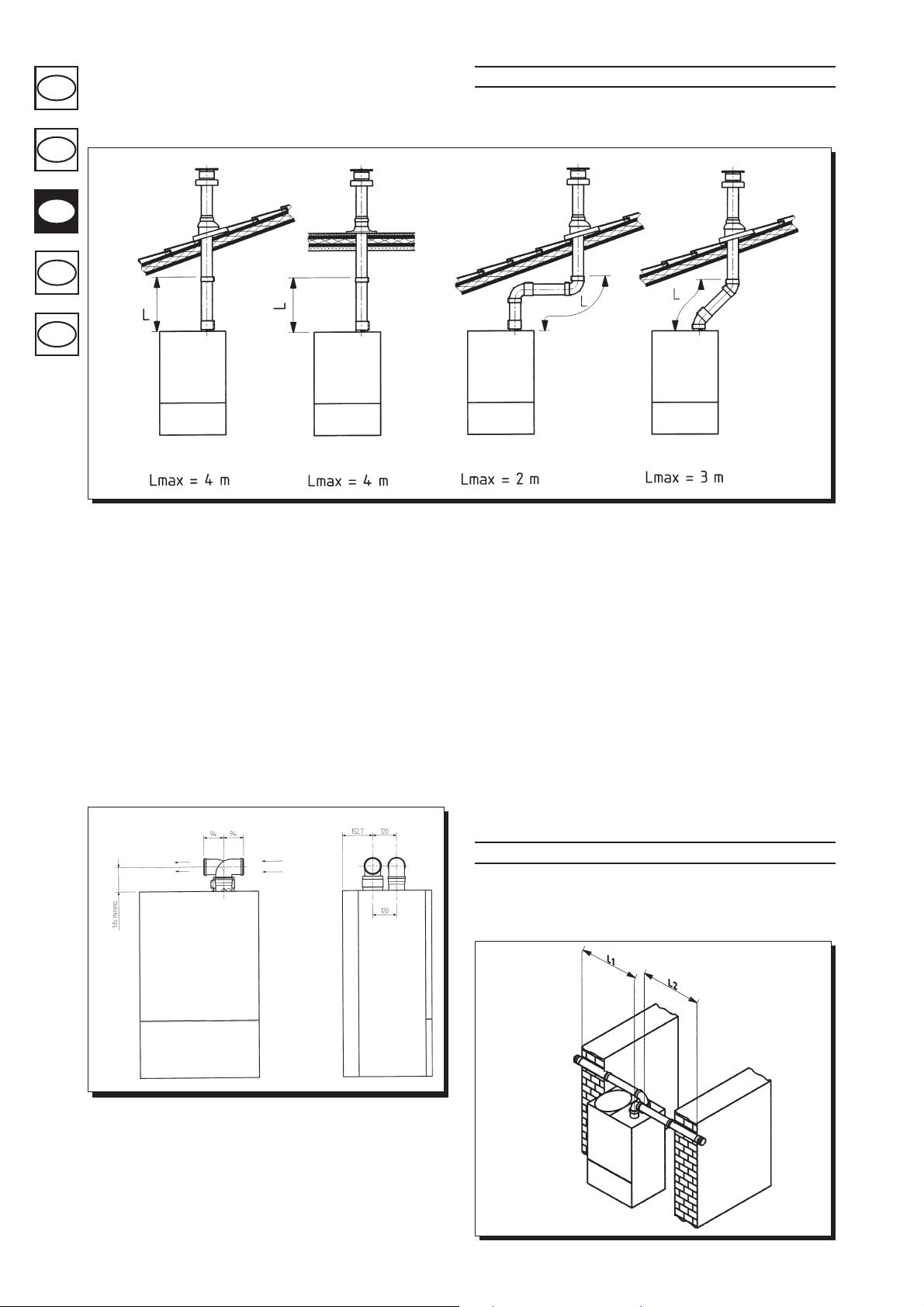

Példák a függőleges csövekkel történő felszerelésre

A felszerelés kivitelezhető akár dőlt, akár egyenes tető esetében, amennyiben alkalmazza a kéménytartozékot és a megrendelhető speciális hüvelyes cserepet.

911231_5100

A tartozékok szerelési módozataival kapcsolatos részletesebb utasításokat az azokat kísérő műszaki leírásokban találja meg.

... szétválasztott ürítő - beszívó csövek

Az ilyen típusú ürítőcső lehetővé teszi az égéstermékeknek úgy az épületen kívülre történő ürítését, mint az egyedi füstcsövekbe történő elvezetését. Az égéstápláló levegő beszívását az ürítéstől elkülönülő zónákban lehet végezni. A kettőzőidom egy reduktor csatlakozóból (100/80) és egy levegőbeszívó csatlakozóból áll. A levegőbeszívó csatlakozóhoz a dugaszról megfelelő módon leválasztott saját tömítéseit és csavarjait kell alkalmazni. Ilyen típusú csövekkel végzett felszerelés esetén a kazán meglévő rekeszét el kell távolítani.

A 90°-os koaxiális görbecső bármilyen irányban lehetővé teszi az ürítő - elszívó csövek csatlakoztatását a kazánhoz, mivel képes 360°-os elfordulásra is. Ezt a görbecsövet pótlólagos csatlakozó görbecsőként is lehet alkalmazni a koaxiális csőhöz, vagy a 45°-os görbecsőhöz.

911231_4900

Egy 90°-os görbecső közbeiktatása 0,5 méterrel csökkenti le a cső teljes hosszát. Egy 45°-os görbecső közbeiktatása 0,25 méterrel csökkenti a cső teljes hosszát.

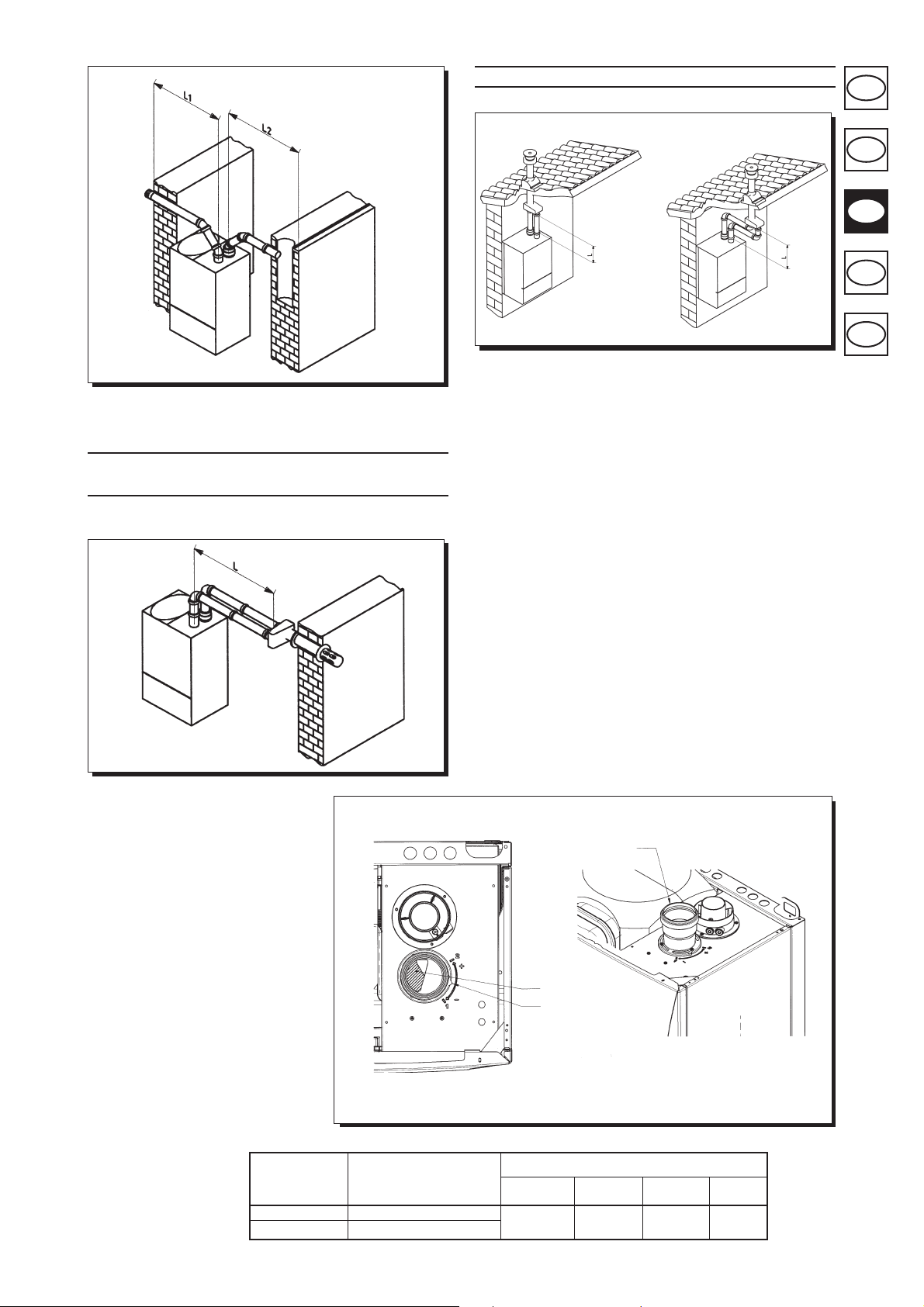

Példák a szétválasztott vízszintes csövekkel történő szerelésre

Fontos - A kimeneti cső külső térbe irányuló minimális lejtésének méterenként 1 cm-t kell kitennie.

Amennyiben a kondenzáció-gyűjtő készlet felszerelésére kerül sor, az ürítőcsőnek a kazán irányában kell lejtenie.

(L1 + L2) max = 30 m

911231_4804

Page 10

(L1 + L2) max = 30 m

Példák a szeparált függőleges csövek szerelésére

911231_4805

NB: A C52-es típusoknál az égéstápláló levegő beszívását végző és az égéstermékek kiürítésére szolgáló terminálokat az épület egymással szemközt elhelyezkedő falain kell elhelyezni.

A beszívócső maximális hossza nem lehet 10 méternél több. Amennyiben az ürítőcső hossza meghaladja a 6 métert, a kazán közelében tartozékként fel kell szerelni a kondenzáció-gyűjtő készletet.

911231_4806

911231_4701

L max = 15 m

Fontos: Az égéstermékek elvezetésére szolgáló különálló csövet, azokon a pontokon, ahol a szoba falaival érintkezik, az erre megfelelő anyagokkal (például, üveggyapot párnával) kellően szigetelni kell. A tartozékok szerelési módozataival kapcsolatos részletesebb utasításokat az azokat kísérő műszaki leírásokban találja meg.

A levegő-regiszter szabályozása a kettőzött kimeneten

Ez a regiszter ahhoz szükséges, hogy optimálisra lehessen beállítani a teljesítményt és az égési paramétereket. A levegőszívó cső forgatásával megfelelően szabályozható a levegő-többlet az ürítőcső és az égéstápláló levegőszívó cső teljes hosszában. Az égéstápláló levegőtöbblet csökkentéséhez fordítsa el ezt a regisztert az óramutató járásával egyező irányba, a növeléséhez pedig ellenkező irányba. A még optimálisabb beállítás érdekében, a maximális hőáramlásban és a szabályos füstkibocsátásban található termékeket észlelő detektor közbeiktatásával, és a levegő-regiszter fokozatos elforgatásával, lehet mérni a CO2 mértékét, ahogy az alábbiakban ismertetésre kerül, mindaddig, amíg el nem éri a táblázat CO2-es értékét, amennyiben az elemzéssel alacsonyabb értéket kapunk. E készülék helyes felszereléséhez is olvassa el a hozzá mellékelt utasításokat.

L max = 15 m

(L1+L2) MAX

levegőbeszívó kötőelem

010529_0500

nyílás

tartalomjegyzék

9. ábra

CO2%

REGISZTER POZÍCIÓ G.20 G.25.1 G.30 G.31

0÷20 1

20÷30 2 6 6,3 8 8

Page 11

Elektromos bekötés

A készülék elektromos biztonsága csak úgy érhető el, ha helyesen van bekapcsolva, hatékonyan van földelve, mindazzal összhangban, amit a berendezések biztonságára vonatkozó hatályos Normák előírnak. A kazán villamos bekötésére 220-230 V egyfázisú + földeléssel rendelkező táphálózat szolgál és a bekötést az alapfelszereléssel leszállított háromszálas kábellel kell végezni, betartva a Vonal - Semleges pólusösszekötést. A bekötést egy kétpólusú kapcsolón keresztül kell elvégezni, amelynek az

érintkezőközei legalább 3 mm-esek. A tápkábel cseréje esetén a harmonizált „HAR H05 VV-F” 3x0,75 mm2 és maximum 8 mm átmérőjű kábel kell alkalmazni.

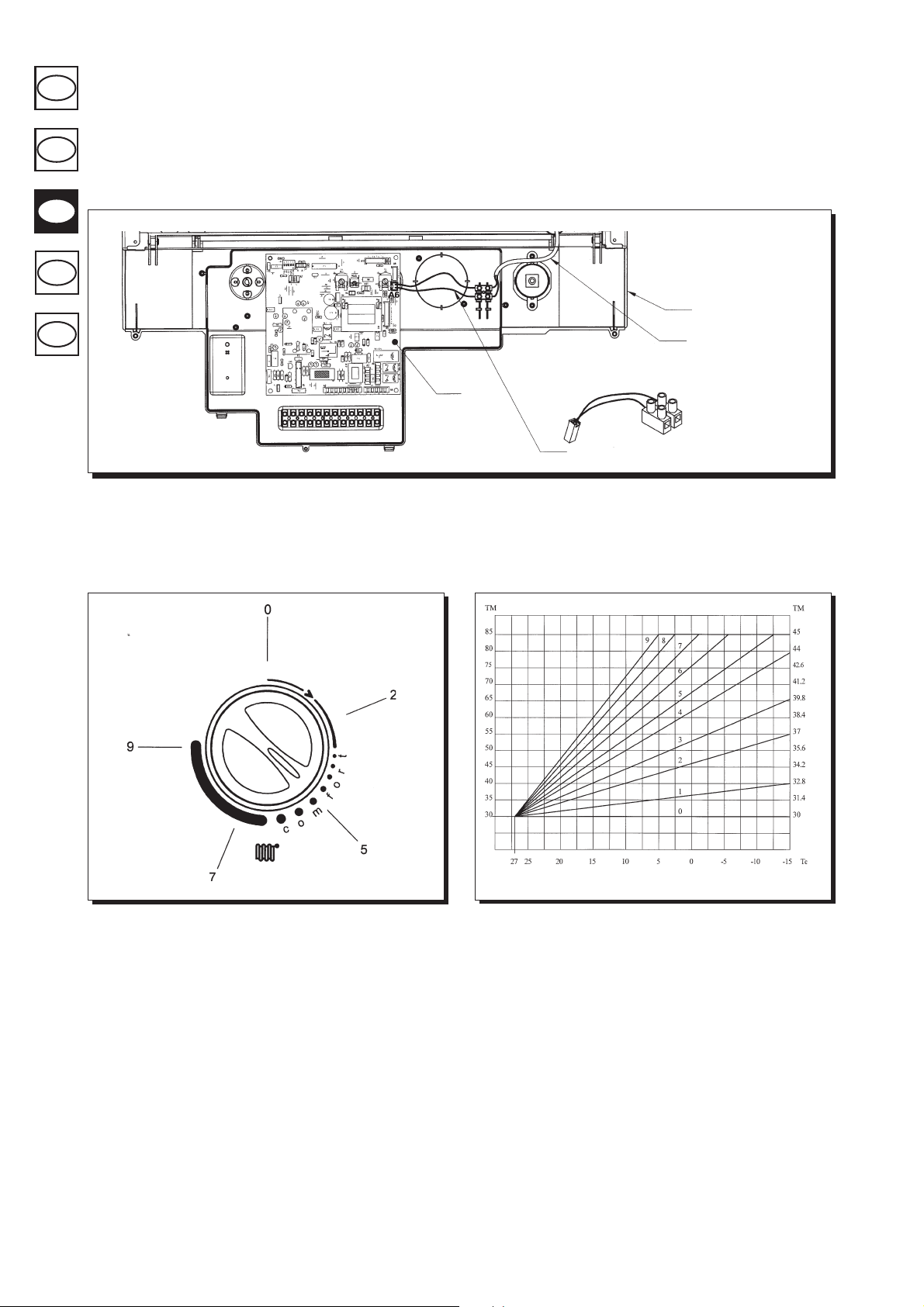

... Hozzáférés a táplálás műszertáblájához

• A kétpólusú kapcsolóval feszültségmentesítse a kazánt;

• A két rögzítőcsavar kivételével emelje le a kazán műszerfalát;

• fordítsa el a műszerfalat;

• vegye le a fedelet, s ezzel bejut az elektromos kapcsolási övezetbe (10. ábra).

A gyorstípusú 2A-s biztosító a táplálás műszertábláján található (az ellenőrzéshez és/vagy a cseréhez emelje ki a fekete biztosítótáblát).

(L) = Gesztenyebarna vezeték (N) = Semleges, világoskék

( ) = Föld, sárga-zöld (1) (2) = Helyiségtermosztát érintkezője

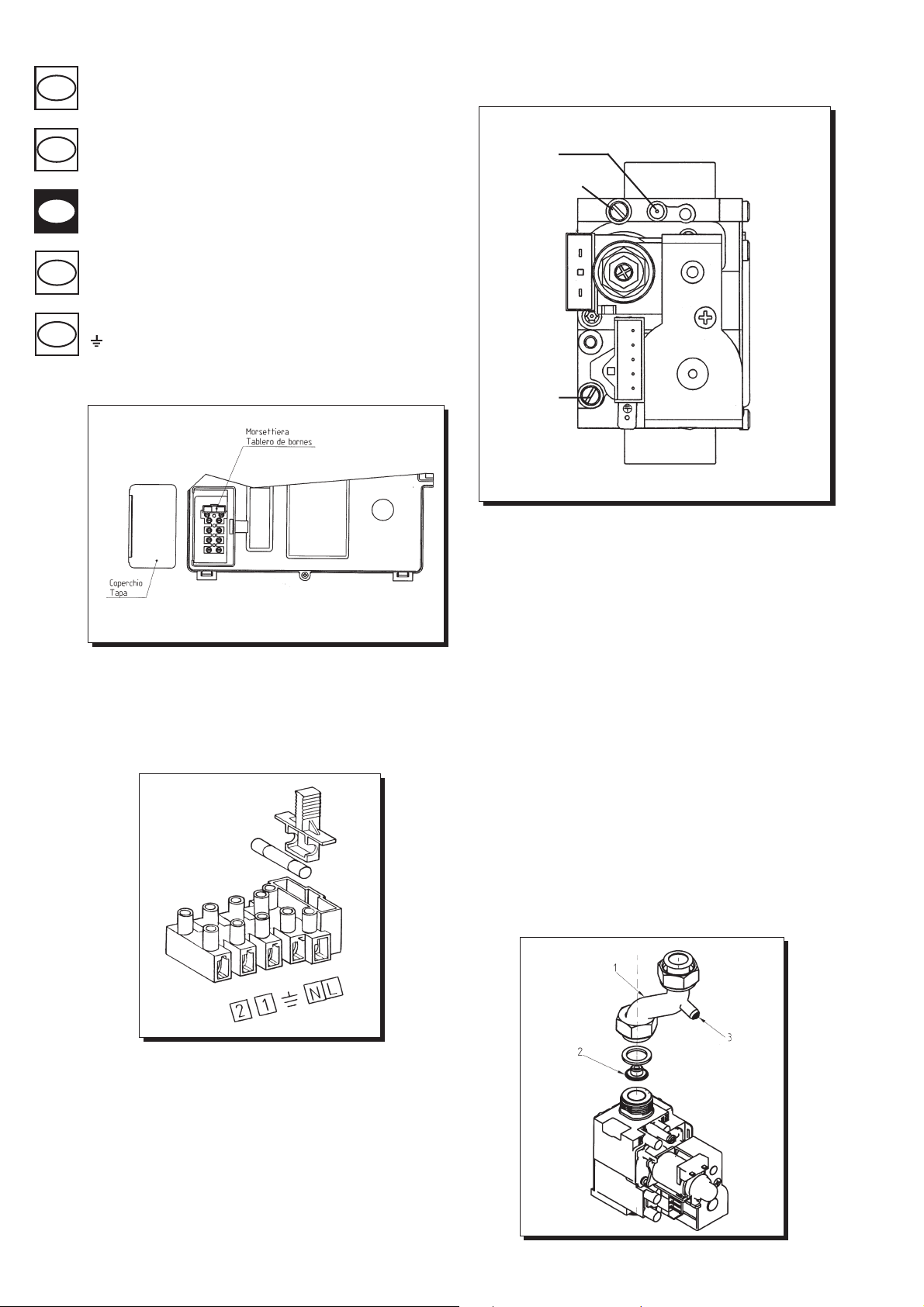

A gázcsere módozatai

SIT szelep SIGMA 845 modell

Póluslemez

Fedél

10. ábra

A helyiség termosztát bekapcsolása

• Az előző fejezetben ismertetett módon férjen hozzá a táplálás műszertáblájához (11. ábra);

• Emelje le a hidat az (1) és (2) sarukról;

• Húzza át a kétszálas vezetéket a vezetéktartón, és kapcsolja rá erre a kér sarura.

9910071600

12a. ábra

Az erre felhatalmazott Műszaki Segélyszolgálat átalakíthatja a kazánt oly módon, hogy használható legyen metángázzal (G. 20, G. 25.1), vagy folyékony gázzal (G. 30, G. 31).

Az alábbi, egymást követő műveleteket kell elvégezni: A) A fő égőtest fúvókáinak a cseréje; B) A modulátor feszültségének a megváltoztatása; C) A nyomásszabályozó új maximum és minimum értékének kalibrálása.

A) A fúvókák cseréje

• Óvatosan emelje ki a fő égőtestet a helyéről;

• Cserélje ki a fő égőtest fúvókáit, s eközben, a gázszivárgás megelőzése érdekében, győződjön meg róla, hogy azok tökéletesen blokkoljanak. A fúvókák átmérőit a 2. Táblázat tartalmazza a 51. oldalon.

A membrán fúvóka cseréjének módja (a BOYLER 240 i és a BOYLER 240 Fi-nél)

• vegyük le a gáz adagolócsövet (12. b. ábra 1.);

• cseréljük ki a gázszelepre szerelt membrán fúvókáját (2);

• szereljük vissza a gáz adagoló csövet.

B) A modulátor feszültségének a megváltoztatása

• Távolítsa el a vezérlőpanel 2 rögzítő-csavarját, és fordítsa felfelé;

• A 52. fejezetben leírtaknak megfelelően, és az alkalmazott gáz függvényében, helyezze el a hidat, vagy a kapcsolót.

C) A nyomásszabályozó kalibrálása

• Egy, lehetőleg vizes, differenciál-manométer pozitív sarkát kapcsolja rá a gázszelep (12a. ábra) nyomási sarkára (Pb). A 240 i modelleknél használjuk a gázadagoló csőben lévő (3) nyomáscsatlakozót. Csak a zártrendszerű modellek esetében, ugyanezen manométer negatív sarkát kapcsolja rá eg y speciális “T”-re, ami lehetővé teszi a kazán kompenzációs sarkának, a gázszelep (Pc) kompenzációs sarkának, és magának a manométernek az összekapcsolását. (Ezzel egyenértékű mérést végezhet, ha a manométer t a nyomás-sarokra (Pb) csatlakoztatja, a zártrendszerű kazán elülső panelja nélkül); Az égőtesteken az előzőektől eltérő módszerekkel végzett nyomásmérés helytelen eredményt adhat, mivel figyelmen kívül hagyná a zárt rendszeren belül működő ventilátor által létrehozott depressziót.

9912221500

9402250715

11. ábra

A programozóóra bekapcsolása

• Távolítsa el a kazán műszerfalát rögzítő mindkét csavart, és fordítsa el a műszerfalat lefelé;

• Vegye ki a vezérlőpanelt rögzítő 2 csavart, és fordítsa el a vezérlőpanelt felfelé;

• Kapcsolja rá a programozó motorját a fő elektronikus kártya A3-as konnektorára (1 és 3 saru);

• A meglévő híd eltávolításával kapcsolja rá a programozó levezető érintkezőjét a (2 és 4) sarukra. Amennyiben az alkalmazott programozó elemmel működik, hagyja szabadon az A3-as konnektor (1 és

3) saruit. A jelen modellhez tartozó kazánok háztartási/használati működésének a programozását úgy is el lehet végezni, hogy a programozó levezető érintkezőjét az elektronikus kártya A 11-es konnektorára (1 és 2 érintkező) kapcsolja rá. A bekapcsolás helyes elvégzéséhez Ld. a 56. és a 57. oldalon lévő villamos kapcsolási rajzokat.

0206_0501

12b. ábra

Page 12

C1.1) A névleges teljesítmény szabályozása:

• Nyissa ki a gázcsapot és fordítsa el az (1) gombot, amivel téli üzemmódra ( ) állítja át a kazánt;

• Nyisson ki egy háztartási vízcsapot annyira, hogy a beáramlás legalább percenként 10 liter legyen, vagy mindenképpen győződjön meg róla, hogy fennáll a maximális hőigény;

• Vegye le a modulátor fedelét;

• A kötéselem sárgaréz-csavarjával végezze el a szabályozást, amíg meg nem kapja az 1. Táblázatban megadott nyomásértékeket; ellenőrizze, hogy a kazán-táplálásnak a gázszelep (12a. ábra) nyomás-sarkán (Pa) mért dinamikus nyomása helyes legyen.

C2.1) A csökkentett teljesítmény szabályozása:

• Kapcsolja le a modulátor egyik tápkábelét, és addig tekerje a piros csavart, amíg el nem éri a csökkentetett teljesítmény megfelelő nyomásértékét (Lásd az 1. Táblázatot);

• Kapcsolja vissza a kábelt;

• Szerelje vissza a modulátor fedelét és pecsételje le a rögzítőcsavart.

C3) Záró ellenőrzések

• Alkalmazza a kiegészítő kártyát, amely feltünteti a gázfajtát és az elvégzett kalibrálást.

Az égőtest nyomástáblázata - csökkentett teljesítmény

240 Fi

mbar mbar mbar mbar kW kcal/h

G 20 G 25.1 G 30 G 31

1,6 2,3 3,9 6,9 10,4 8.900 2,0 2,5 4,7 7,5 11,6 10.000

2,3 2,9 5,7 8,2 12,8 11.000 2,7 3,4 6,7 9,1 14,0 12.000 3,1 4,0 7,4 10,3 15,1 13.000 3,6 4,7 9,2 12,0 16,3 14.000 4,2 5,4 10,5 13,8 17,4 15.000 4,8 6,1 12,0 15,7 18,6 16.000 5,4 6,9 13,5 17,7 19,8 17.000 6,0 7,7 15,1 19,8 20,9 18.000 6,7 8,6 16,9 22,1 22,1 19.000 7,4 9,5 18,7 24,5 23,3 20.000 8,1 10,5 20,6 26,3 24,4 21.000 Névleges teljesítmény

1 mbar = 10,197 mmH20

1. Táblázat

240 i

mbar mbar mbar mbar kW kcal/h

G20 G25.1 G30 G31

1,6 2,1 3,9 6,9 10,4 8.900 Csökkentett teljesítmény 1,9 2,3 4,5 7,5 11,6 10.000

2,2 2,7 5,4 8,2 12,8 11.000 2,6 3,3 6,5 9,1 14,0 12.000 3,1 3,8 7,6 9,8 15,1 13.000 3,5 4,4 8,8 11,4 16,3 14.000 4,0 5,1 10,1 13,8 17,4 15.000 4,5 5,8 11,5 14,9 18,6 16.000 5,0 6,6 13,0 16,8 19,8 17.000 5,7 7,3 14,5 18,8 20,9 18000 6,3 8,2 16,2 21,0 22,1 19.000 7,0 9,1 18,0 23,2 23,3 20.000 7,7 10,0 19,8 25,6 24,4 21.000 Névleges teljesítmény

1 mbar = 10,197 mmH20 Névleges teljesítmény

1. Táblázat

Csökkentett teljesítmény

Névleges teljesítmény

280 Fi

mbar mbar mbar mbar kW kcal/óra

G20 G25.1 G30 G31

1,7 2,3 4,3 5,9 10,4 8.900 2,1 2,5 4,9 6,3 11,6 10.000 2,5 2,8 5,9 7,5 12,8 11.000 2,8 3,3 7,0 8,9 14,0 12.000 3,1 3,9 8,2 10,4 15,1 13.000 3,6 4,5 9,6 12,1 16,3 14.000 4,1 5,2 11,0 13,9 17,4 15.000 4,7 5,9 12,5 15,8 18,6 16.000 5,3 6,6 14,1 17,9 19,8 17.000 6,0 7,4 15,8 20,0 20,9 18.000 6,6 8,3 17,6 22,3 22,1 19.000 7,4 9,2 19,5 24,7 23,3 20.000 8,1 10,1 21,5 27,3 24,4 21.000 8,9 11,1 23,6 29,9 25,6 22.000 9,7 12,1 25,8 32,7 26,7 23.000

10,6 13,2 28,1 35,6 28,0 24.000

1 mbar = 10,197 mmH20

1. Táblázat

280 i

mbar mbar mbar mbar kW kcal/h

G20 G25.1 G30 G31

1,6 2,1 3,8 5,7 10,4 8.900 2,1 2,3 4,8 6,6 11,6 10.000 2,4 2,7 5,8 7,4 12,8 11.000 2,7 3,2 6,9 8,9 14,0 12.000 3,1 3,7 8,1 10,4 15,1 13.000 3,6 4,3 9,4 12,0 16,3 14.000 4,1 5,0 10,8 13,8 17,4 15.000 4,7 5,6 12,3 15,7 18,6 16.000 5,3 6,4 13,8 17,8 19,8 17.000 6,0 7,1 15,5 19,9 20,9 18.000 6,6 8,0 17,3 22,2 22,1 19.000 7,4 8,8 19,2 24,6 23,3 20.000 8,1 9,7 21,1 27,1 24,4 21.000 8,9 10,7 23,2 29,7 25,6 22.000 9,7 11,7 25,3 32,5 26,7 23.000

10,3 12,7 27,6 35,4 28,0 24.000

1 mbar = 10,197 mmH20

1. Táblázat

Az égőtest-fúvókák táblázata

Kazánmodell 240 Fi / 240 i 280 Fi / 280 i

gázfajta G20 G25.1 G30 G31 G20 G25.1 G30 G31

fúvókák átmérője 1,18 1,30 0,69 0,69 1,18 1,30 0,69 0,69

fúvókák száma 18 18 18 18 18 18 18 18

1 sz. rekesz átmérője 4,5 / 3,5 3,5 / / / /

2. Táblázat

Kazánmodell 240 Fi / 240 i 280 Fi / 280 i

Fogyasztás 15 °C - 1013 mbar G20 G25.1 G30 G31 G20 G25.1 G30 G31

Névleges teljesítmény 2,87 m3/h 3,33 m3/h 2,14 kg/h 2,11 kg/h 3,29 m3/h 3,82 m3/h 2,45 kg/h 2,42 kg/h

Csökkentett teljesítmény 1,26 m3/h 1,46 m3/h 0,94 kg/h 0,92 kg/h 1,26 m3/h 1,46 m3/h 0,94 kg/h 0,92 kg/h

Alsó hőteljesítmény 34,02 MJ/m329,3 MJ/m345,6 MJ/kg 46,3 MJ/kg 34,02 MJ/m329,3 MJ/m345,6 MJ/kg 46,3 MJ/kg

3. Táblázat

Page 13

Biztonsági szabályozóeszközök

A kazánt úgy építették fel, hogy megfeleljen az európai referencia-nor matívák valamennyi előírásának; többek között fel van szerelve az alábbiakkal:

• Fűtésszabályozó potenciométer Ez az eszköz meghatározza a fűtési áramláskör beömlő vizének a maximális hőmérsékletét. A

minimális 30°C-tól a maximális 85°C-ig programozható. A hőmérséklet növeléséhez forgassa a (12) gombot visszafelé, a csökkentéséhez pedig az ellenkező irányba.

•A háztartási/használati vizet szabályozó potenciométer Ez az eszköz a háztartási víz maximális hőmérsékletét határozza meg. A minimális 5°C-tól a maximális 60°C-ig programozható. A hőmérséklet növeléséhez forgassa a (13) gombot visszafelé, a csökkentéséhez pedig az ellenkező irányba.

• Levegő-presszosztát a kényszerkeringtetésű modellek számára Ez az eszköz megakadályozza a fő égőtest felgyulladását, amennyiben a füstelvezető áramláskör nem működik tökéletes hatékonysággal. Ez az alábbi rendellenességek valamelyikének a beálltakor történik:

• Az ürítő terminál eldugult

• A Venturi eldugult

• a ventilátor leállt

• A Venturi - presszosztát kapcsolat megszakadt, a kazán készenlétben várakozik és a (4) jelzőlámpa villog.

• Füst-termosztát a természetes léghuzattal működő modellekhez Ez az eszköz, amelynek a szenzorja a füstelvezető berendezés baloldalán került elhelyezésre, a gázbeömlést a fő égőtesthez, amennyiben a kémény eltömődik és/vagy nincs léghuzat. Ilyen körülmények között a kazán leáll, és csak e beavatkozás okának a megszüntetését követően lehetséges az ismételt begyújtása a szelektor (1) pillanatnyi ( ) pozícióba történő elfordításával.

• Biztonsági termosztát Ez az eszköz, amelynek a szenzorja a fűtés kimeneténél került elhelyezésre, megszakítja a gázbeömlést a fő égőtestre, amennyiben az elsődleges áramláskörben lévő víz túlmelegszik. Ilyen körülmények között a kazán leáll, és csak e beavatkozás okának a megszüntetését követően lehetséges az ismételt begyújtása a szelektor (1) pillanatnyi ( ) pozícióba történő elfordításával.

Tilos ennek a biztonsági eszköznek a kikapcsolása.

• Ionizációs lángdetektor Az érzékelő elektród garantálja a biztonságot amennyiben gázhiány áll be, vagy a fő égőtest nem gyullad be teljes egészében. Ilyen körülmények között a kazán leáll. A normális működési feltételek helyreállításához egy pillanatra fordítsa a szelektort (1) a ( ) pozícióba.

• Hidraulikus differenciál-presszosztát Ez a hidraulikus blokkba beépített eszköz csak akkor teszi lehetővé a fő égőtest begyújtását, mennyiben a szivattyú teljesíteni tudja a szükséges szintkülönbséget, továbbá, esetleges vízhiány felléptekor, vagy a vízszivattyú leállásakor a víz-füst cserélő védelmére szolgál.

• A szivattyú utókeringtetése A szivattyúnak az elektronikus úton kiváltott utókeringtetése 3 percen át tart és, a fűtésnek a függvényében, a fő égőtest kialvását követően, a helyiségtermosztát közbeavatkozása indítja be.

•Fagyásgátló eszköz (fűtőáramkör) A kazán elektronikus vezérlésébe a fűtés üzemmódban be van építve egy “fagyásgátló” funkció, amely a berendezés 5 C° fok alatti beáramlási hőmérséklete esetén működésbe hozza az égőtestet, amíg a beáramlási hőmérséklet el nem éri a 30 °C értéket. Ez a funkció akkor működik, ha a kazánt elektromosan táplálják, a szelektor (1) nem a (0) pozícióban áll, ha van gázszolgáltatás és a berendezés nyomása megfelel az előírtnak.

•Fagyásgátló eszköz (háztartási víz áramláskör) Amennyiben a háztartási víz hőmérsékletét szabályozó gomb a minimum pozícióban állna, a kazán elektronikus vezérlése gondoskodik róla, hogy az ne süllyedjen az 5 °C érték alá.

• Legionella / legionárius betegség / elleni funkció A kazán elektronikus vezérlése, heti időközönként, 60 °C-nál magasabb hőmérsékletre felhevíti a vízforralóban lévő vizet. Ez a funkció akkor is működésbe lép, ha a kazán egy órán át elektromos táplálást kap, vagy feltöltés alatt áll, de azt követően mindenképpen, amint elérte a beállított fűtési hőmérsékletet. Ez a funkció nem lép működésbe, amennyiben a háztartási gomb (13) a minimumra van beállítva, vagy háztartási programozóóra nem igényel hőt.

• Leállítás-blokkoló szivattyú Amennyiben a fűtési és/vagy háztartási üzemmódban 24 órás időtartamon át egyfolytában nem áll fenn hőigény, a szivattyú 1 percre automatikusan bekapcsol. Ez a funkció csak akkor lép működésbe, ha a kazán elektromos táplálást kap, és a szelektor (1) nincs a (0) pozícióra állítva.

• Leállítás-blokkoló hármasszelep (háromutú szelep). Amennyiben 24-órás időtartamon át nincs fűtési hőigény, a hármasszelep végrehajt egy teljes kapcsolási műveletet. Ez a funkció csak akkor lép működésbe, ha a kazán elektromos táplálást kap.

• Hidraulikus biztonsági szelep (fűtésáramkör) Ez az eszköz 3 bar értékre van kalibrálva, s a fűtőáramkört szolgálja ki.

• Hidraulikus biztonsági szelep (háztartási víz áramláskör) Ez az eszköz 8 bar értékre van kalibrálva, s a háztartási víz áramláskört (vízforraló) szolgálja ki.

Ajánlott szifonnal ellátott lefolyóval felszerelni a biztonsági szelepeket. E szelepeket tilos a fűtőáramkör és/vagy a háztartási víz áramláskör leengedésére alkalmazni..

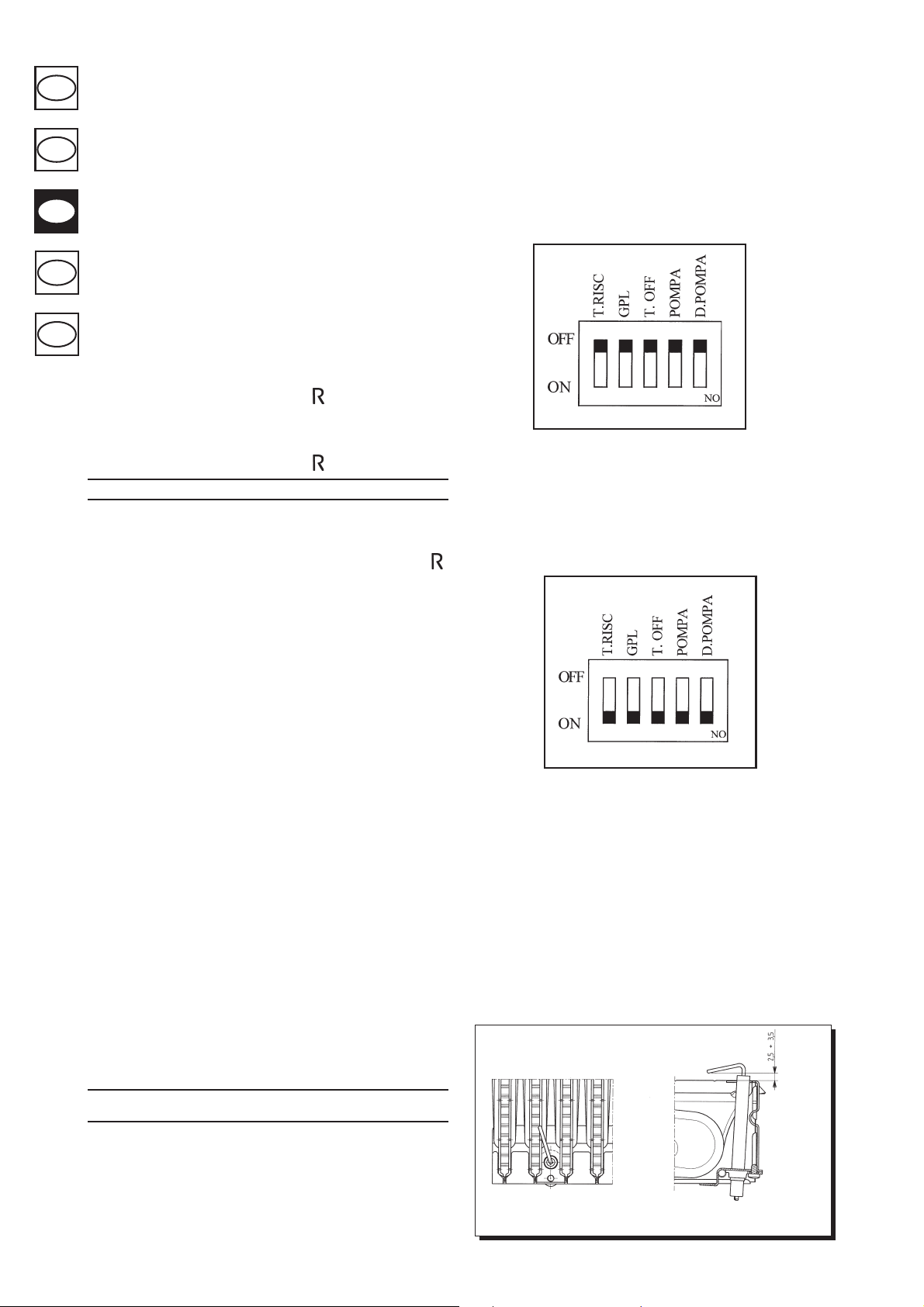

Az elektronikus kártyán elvégzendő beszabályozások

A switch-rendszer ebben a pozícióban áll (OFF):

T.RISC. range fűtési kazánhőmérséklet de 30÷85°C GPL a készülék ezzel a gázzal működik METÁN T-off fűtési várakozási idő 3 perc POMPA szivattyú útókeringtetési ideje fűtésnél 3 a helyiségtermosztát működésbe lépésétől D.POMPA a switch mindig OFF pozícióban álljon

0011200100

13a. ábra

A switch-rendszer ebben a pozícióban áll (ON):

T.RISC. range fűtési kazánhőmérséklet 30÷45°C GPL a készülék ezzel a gázzal működik GPL T-off fűtési várakozási idő 10 másodperc POMPA szivattyú utókeringtetési ideje fűtésnél 4 óra a helyiségtermosztát működésbe lépésétől D.POMPA pozíció erre a kazánmodellre nem létezik

0011200200

13b. ábra

NB. Az ismertetett beszabályozásokat elektromos táplálást nem kapó kazánon kell elvégezni.

A gyújtóelektród pozicionálása és az égésbiztosítás

9912070100

14. ábra

Page 14

Az égési paraméterek ellenőrzése

A kényszerkeringtetésű kazánok, az égésteljesítmény és az égéstermékek higiénikus voltának a mérésére, fel vannak szerelve két ilyen speciális felhasználásra rendelt mintavételi csappal, amelyeket a koncentrikus kötéselemen helyeztek el. Az egyik csap a füstelvezető áramláskörbe van bekapcsolva, és lehetővé teszi az égéstermékek higiénikus voltának, valamint az égésteljesítménynek a mérését. A másik csap az égéstápláló levegő beszívási áramkörébe van bekapcsolva, amelyben, koaxiális termékek esetében, lehetséges az égéstermékek esetleges újracirkulálásának az ellenőrzése. A füstelvezető áramláskörbe bekapcsolt csapon az alábbi paraméterek mérhetőek:

• Az égéstermékek hőmérséklete;

• Az oxigén- (O2), vagy, alternatívaként, de széndioxid (CO2) koncentrációja;

• A szénmonoxid (CO) koncentrációja.

Az égéstápláló levegő hőmérsékletének a mérését a koncentrikus kötéselemen elhelyezett és a levegőbeszívó áramláskörbe iktatott csapon kell végezni.

A természetes léghuzattal működő kazánmodellek esetében a füstelvezető csövön, a kazántól a cső belső átmérőjének a kétszeres távolságára egy nyílást kell kiképezni. Ez a nyílás lehetővé teszi a következő paraméterek mérését:

• Az égéstermékek hőmérséklete;

• Az oxigén- (O2), vagy, alternatívaként, de széndioxid (CO2) koncentrációja;

• A szénmonoxid koncentrációja (CO). Az égéstápláló levegő hőmérsékletének a mérését a levegőnek a kazánba történő belépése közelében kell végezni. A nyílás kiképzését a kazán felszerelését végzőnek kell elvégezni, amikor legelőször működésbe helyezi, majd le kell zárnia annak érdekében, hogy biztosítsa az égéstermékeket elvezető cső szivárgásmentességét a normális működés során.

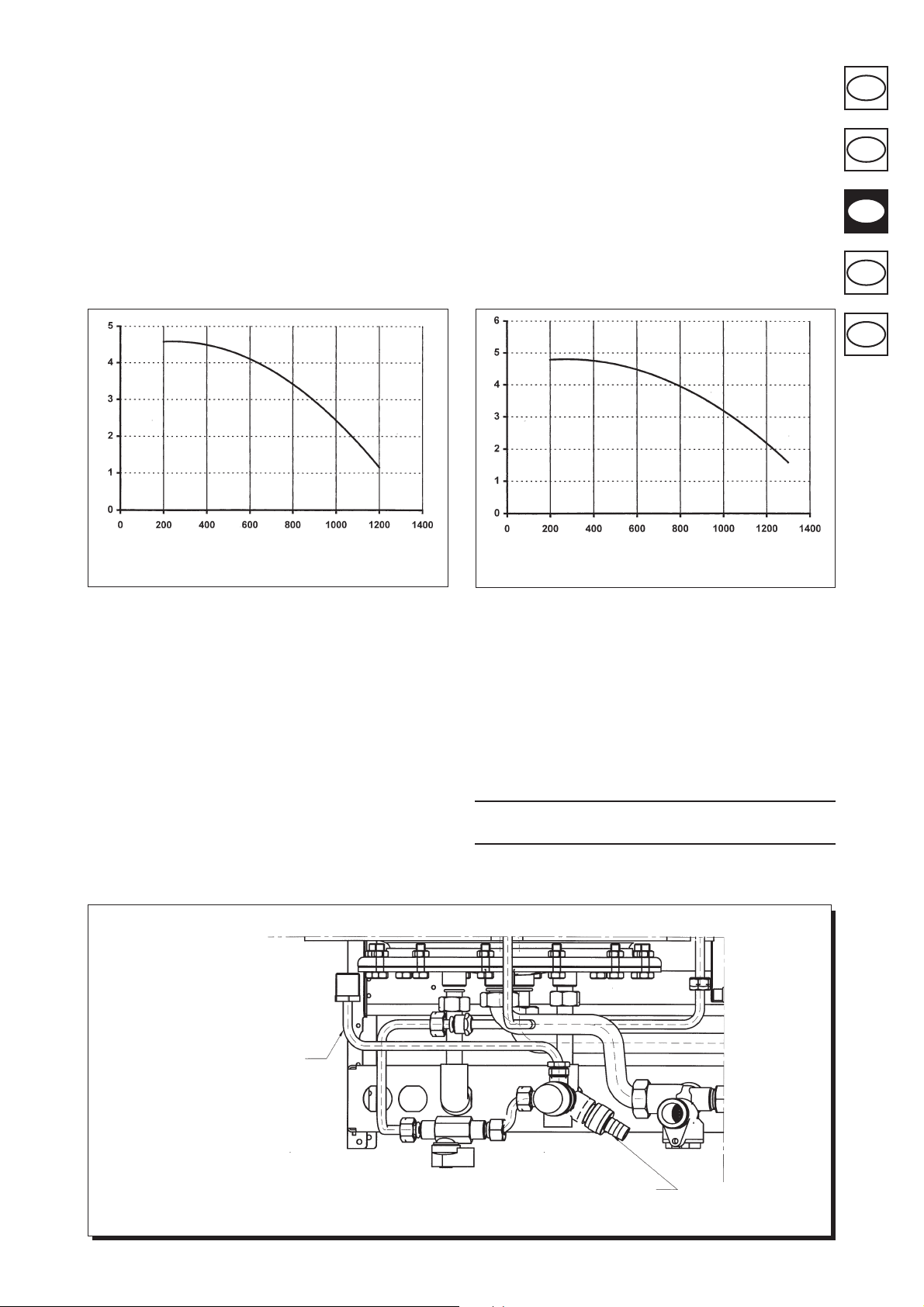

Az áramlási jellemzők / szintkülönbség az adattáblán

Olyan magas szintkülönbséget áthidalni képes szivattyútípus kerül beépítésre, amely megfelel bármilyen egycsöves, vagy kétcsöves fűtőberendezés alkalmazása esetén. Az automatikusan működő szelep légteleníti a szivattyúházat, ami a maga részéről elősegíti a fűtőberendezés gyors légtelenítését.

020516_0400

020516_0500

MAGASSÁG EMELÉSE mH

ÁRAMLÁS l/h

A kazánmodell lemezénél rendelkezésre álló hozam-hőteljesítmény jellemzők. 240

* A BOYLER 240 modellekhez rendelkezésre áll egy nagyobb szivattyú is, amelynek tulajdonságai megegyeznek a BOYLER 280-ra szerelt szivattyúéival.

A vízforralóban lévő víz leengedése

A vízforralóban lévő víz leengedéséhez az alábbiakban ismertetettek szerint kell eljárni:

• Zárja el a háztartási víz bemeneti csapját;

• Nyisson meg egy használati csapot;

• Csavarja ki a leeresztő csap szorítógyűrűjét (15. ábra);

• Kissé csavarja ki a vízforraló háztartási vizet leeresztő csövében elhelyezett anyacsavart.

A háztartási/használati víz tágulási tartálya

(Megrendelésre szállított alkatrész)

Abban az esetben van rá szükség, ha:

• A vízvezeték, vagy a hidraulikus emelőrendszer nyomása olyan (4 barnál magasabb nyomás), hogy

megköveteli egy nyomáscsökkentő felszerelését;

• A hidegvíz áramláskörben fel van szerelve egy visszaáramlásgátló csappantyú;

• A hidegvíz-hálózat teljesítménye nem elegendő a vízforralóban lévő víz expanziójához, ezért gondolni

kell a háztartási víz tágulási tartályának az alkalmazására.

MAGASSÁG EMELÉSE mH

ÁRAMLÁS l/h

A kazánmodell lemezénél rendelkezésre álló hozam-hőteljesítmény jellemzők. 280

A tágulási tartály készlete a következőből áll: 1 rozsdamentes acélból készült tágulási tartály; 1 támasz a tágulási tartályhoz; 1 rugalmas csatlakozócső.

Ajánlás

Ahhoz, hogy a tágulási tartály hatékonyan működjön, a háztartási víz nyomásának 4 barnál alacsonyabbnak kell lennie. Ellenkező esetben fel kell szerelni egy nyomáscsökkentőt. A nyomáscsökkentőt úgy kell beszabályozni, hogy a tápvíz nyomása alacsonyabb legyen, mint 4 bar.

Azokon a helyszíneken, ahol a vízkeménység értéke meghaladja a 25 francia fokot (1 francia fok = 1 liter vízben 10 mg kalcium-karbonát) ajánlatos polifoszfát-adagolót vagy hatásában ezzel egyenértékű más, a helyi előírásoknak megfelelő rendszert alkalmazni.

A háztartási víz tágulási tartályának a csöve

15. ábra

020418_0600

a bojler leeresztő csapja

Page 15

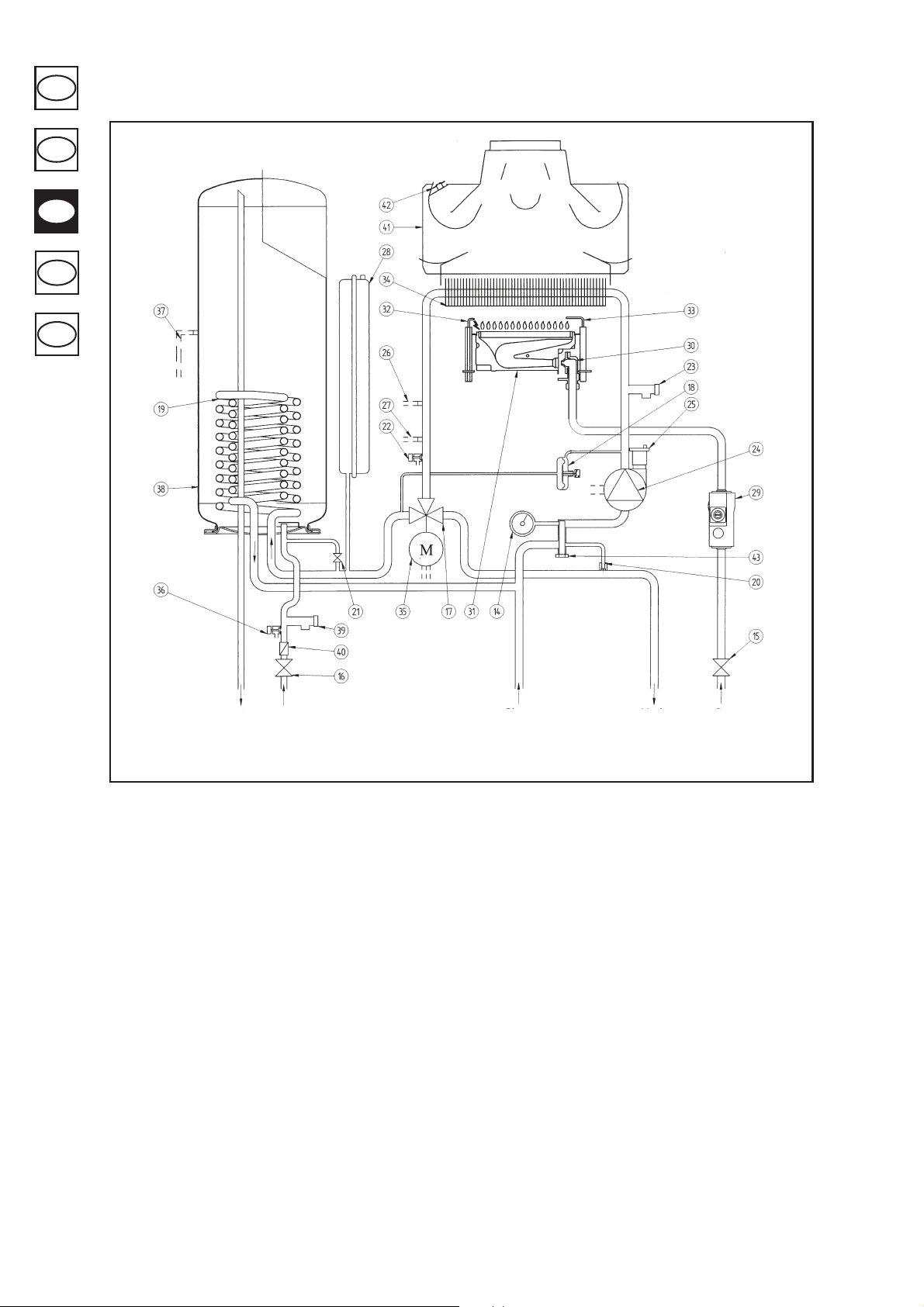

Az áramláskörök funkcionális diagramjai

240 i - 280 i

0206_0601

háztartási

kimenete

16. ábra

Felírat: 14 manométer 15 gázcsap 16 vízbemeneti csap 17 háromutú szelep 18 hidraulikus differenciál - presszosztát 19 háztartási víz hőcserélő 20 automata by-pass 21 kazán feltöltő csapja 22 kazán leeresztő csapja 23 fűtés biztonsági szelepe, 3 bar 24 szivattyú levegőszeparátorral 25 automatikus légtelenítő szelep 26 fűtési NTC szonda 27 biztonsági termosztát 28 tágulási tartály 29 gázszelep 30 gázrámpa fúvókákkal 31 égőtest 32 gyújtóelektród 33 égésbiztosító elektród 34 víz-füst cserélő 35 háromutú szelep motorja 36 bojler ürítőcsapja 37 bojler-szonda 38 bojler 39 háztartási víz biztonsági szelep, 8 bar 40 áramlásszabályozó 41 füstelszívó 42 füst-termosztát 43 fűtés visszatérő szűrője

háztartási

víz

belépése

fűtés

visszafolyó

ága

fűtés-

szolgáltatás

gáz

Page 16

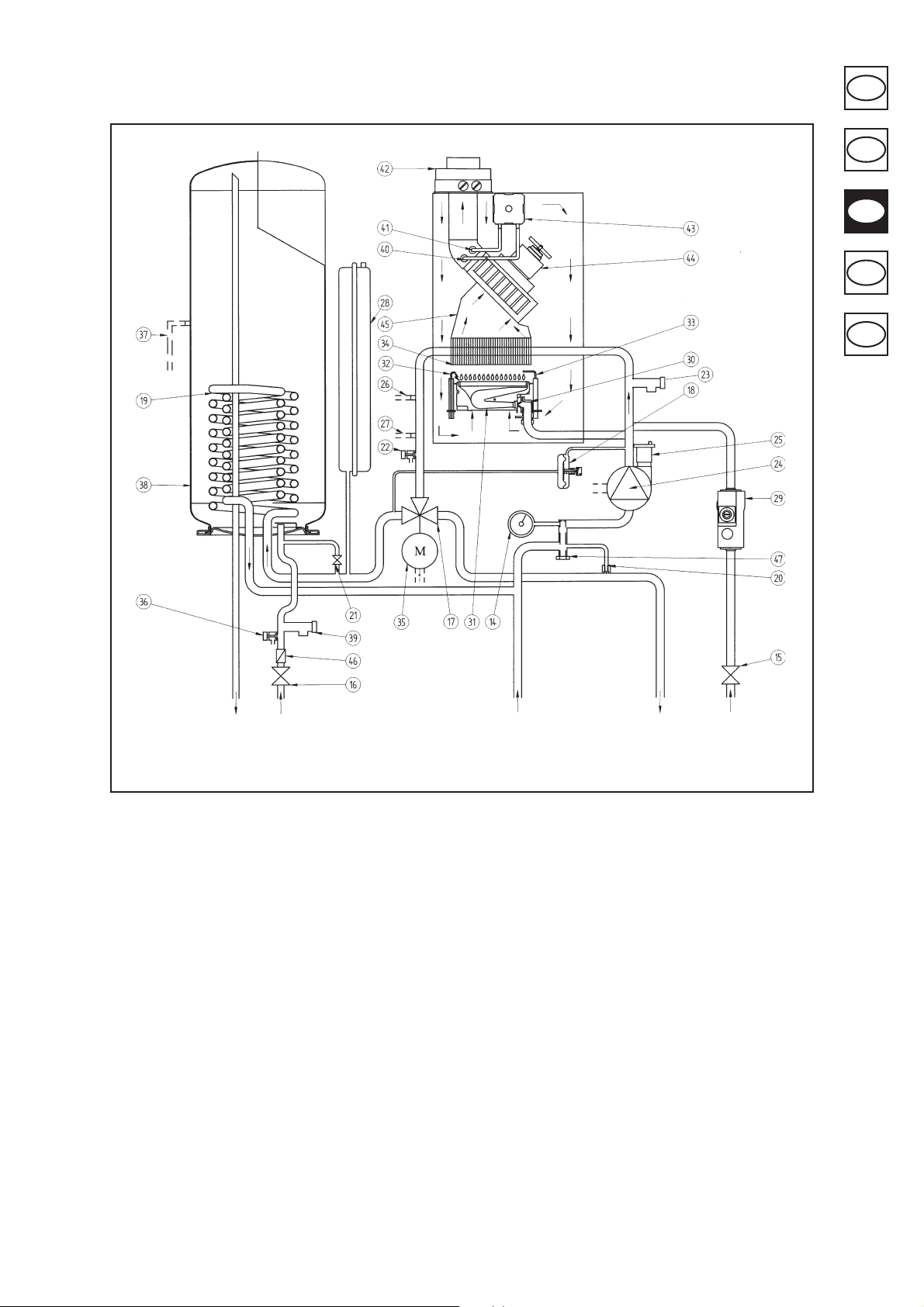

Az áramláskörök funkcionális diagrammja

240 Fi - 280 Fi

0206_0602

háztartási

kimenete

18. ábra

Felírat: 14 manométer 15 gázcsap 16 vízbemeneti csap 17 háromutú szelep 18 hidraulikus differenciál - presszosztát 19 háztartási víz hőcserélő 20 automata by-pass 21 kazán-feltöltő csap 22 kazán-leeresztő csap 23 fűtési biztonsági szelep, 3 bar 24 szivattyú levegő-szeparátorral 25 automatikus légtelenítő szelep 26 fűtési NTC szonda 27 biztonsági termosztát 28 tágulási tartály 29 gázszelep 30 gázrámpa fúvókákkal 31 égőtest 32 gyújtóelektród 33 égésbiztosító elektród 34 víz-füst cserélő 35 háromutú szelep motorja 36 bojler leeresztő csapja 37 bojler-szonda 38 bojler 39 háztartási víz biztonsági szelep, 8 bar 40 negatív nyomású cső 41 pozitív nyomású cső 42 koncentrikus cső 43 levegő - presszosztát 44 ventilátor 45 füstelvezető 46 áramlásszabályozó 47 fűtés visszatérő szűrője

háztartási

víz

belépése

fűtés

visszafolyó

ága

fűtés-

szolgáltatás

gáz

Page 17

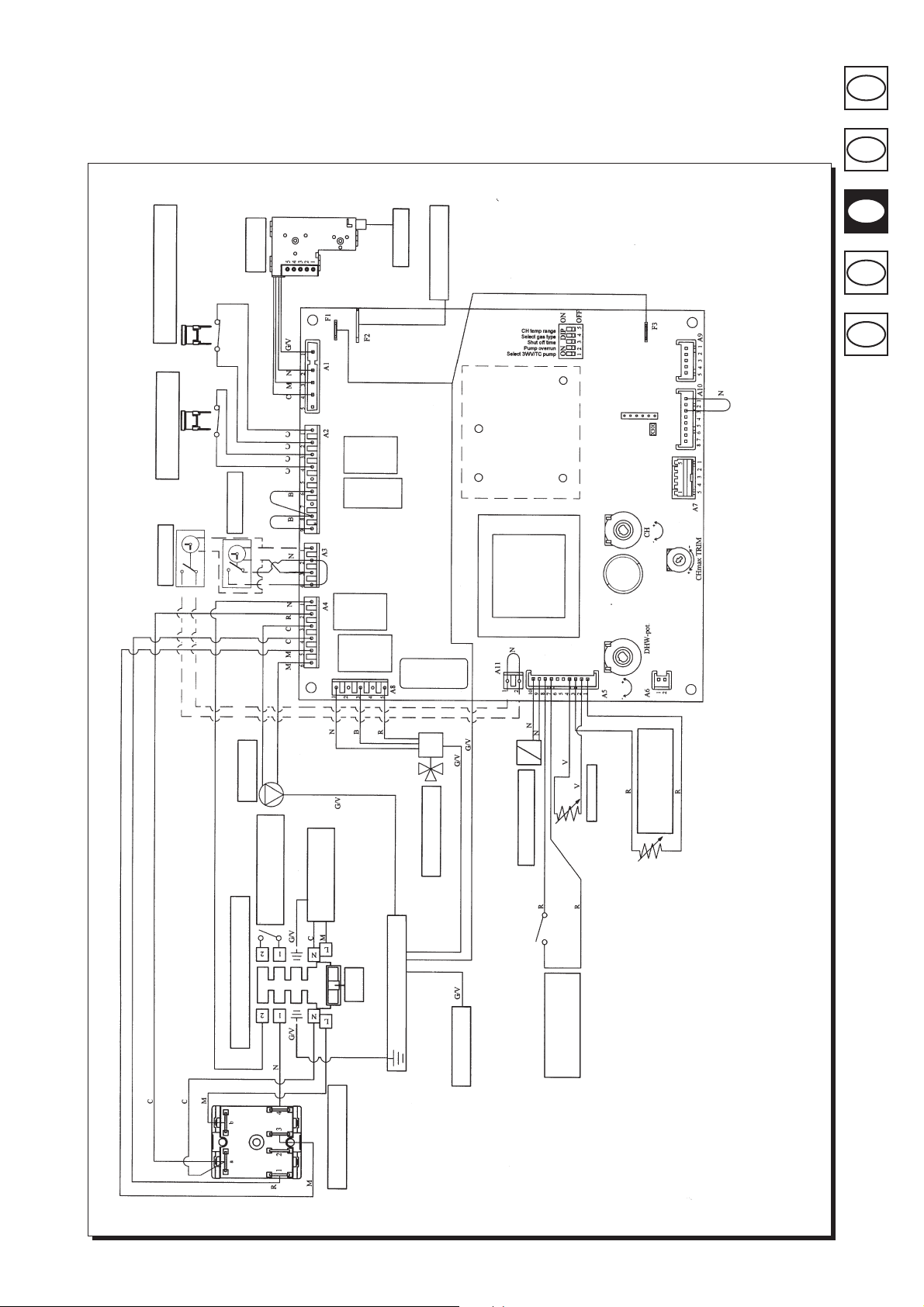

Konnektor-bekötések diagrammja

240 Fi - 280 Fi

VENTILÁTOR

BIZTONSÁGI TERMOSZTÁT

DIFFERENCIÁL FÜST-TERMOSZTÁT

ST GÁZSZELEP

GYÚJTÓKONNEKTOR

D Ó

T K

E L E Ó

JT Ú Y

R ELEK

ETEK D

0304_0902

HÁZTARTÁSI VÍZ

PROGRAMOZÓ

Ó Z O M

RA G

SPRO TÉ FŰ

TÁPSARUK LAPJA

FŰTÉSSZIVATTYÚ

R TO

ULÁ D O

ÁZSZELEP-M

HÁROMUTAS SZELEP

230V

TÁPHÁLÓZAT

Ó SÍT

O T

BIZ

HELYISÉGTERMOSZTÁT

BOJLER-SZONDA

NTC SZONDA: FŰTÉS-

SZOLGÁLTATÁS

gesztenyebarna

SZÍNEK:

C= világoskék

N= fekete

R= piros

G/V= sárga/zöld

V= zöld

B= fehér

FÖLDELÉSI SARUK LAPJA

E/I-KAPCSOLÓ-ÚJRAINDÍTÁS *

CAZÁN SZERELŐPANELJE

HIDRAULIKUS

DIFFERENCIÁL MIKRO-

PRESSZOSZTÁT

árakozási idő a fűtésnél

FELIRAT:

T.RISC. - Kazánvezérlés a maximális hőmérséklet megváltoztatására

GPL.- Gázcsere-konnektor

ff- V

A3- Programozási konnektor

RISC.- Fűtési potenciaméter

SAN.- Háztartási / használati potenciaméter

POMPA- Utókeringtetés időtartamának szabályozása

T-O

Page 18

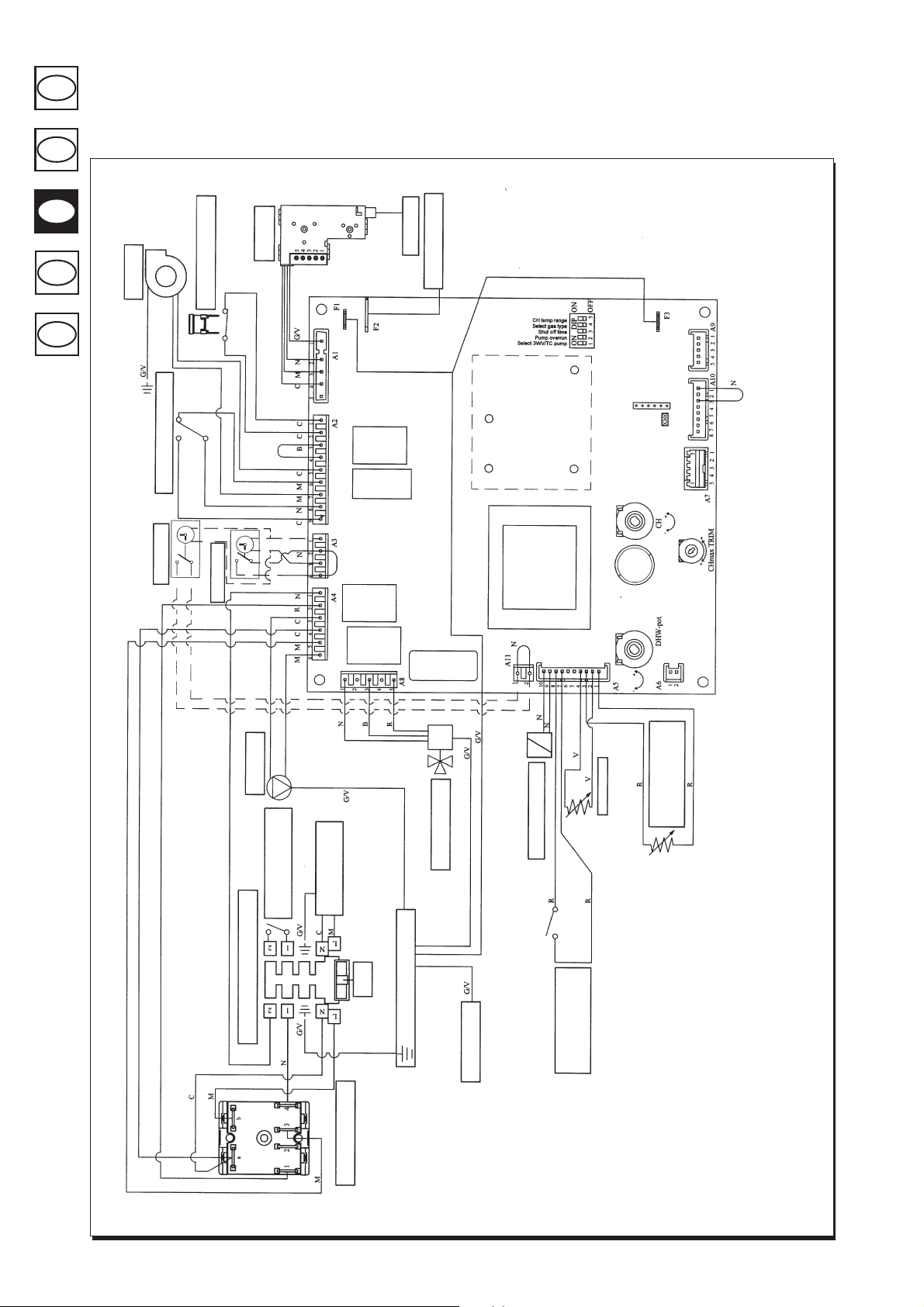

Konnektor-bekötések diagrammja

240 i - 280 i

BIZTONSÁGI TERMOSZTÁT

FÜST TERMOSZTÁT

HÁZTARTÁSI VÍZ

PROGRAMOZÓ

ST GÁZSZELEP

ZÓ O

GRAM

FŰTÉSPRO

GYÚJTÓKONNEKTOR

ÓD

ELEKTR

GYÚJTÓ

0304_0901

DETEKTOR ELEKTRÓDA

TÁPSARUK LAPJA

FŰTÉSSZIVATTYÚ

HELYISÉGTERMOSZTÁT 230V

BOJLER-SZONDA

HÁROMUTAS SZELEP

TÁPHÁLÓZAT

Ó SÍT

O T

IZ B

FÖLDELÉSI SARUK LAPJA

CAZÁN SZERELŐPANELJE

E/I-KAPCSOLÓ-ÚJRAINDÍTÁS *

GÁZSZELEP-MODULÁTO

HIDRAULIKUS

DIFFERENCIÁL MIKRO-

PRESSZOSZTÁT

NTC SZONDA: FŰTÉS-

SZOLGÁLTATÁS

gesztenyebarna

SZÍNEK:

C= világoskék

áltoztatására

ális hőmérséklet megv

FELIRAT:

T.RISC. - K azánvezérlés a maxim

GPL.- Gázcsere-konnektor

A3- Programozási konnektor

RISC.- Fűtési potenciaméter

N= fekete

R= piros

G/V= sárga/zöld

V= zöld

B= fehér

Várakozási idő a fűtésnél

A- Utókeringtetés időtartamának szabályozása

ff-

SAN.- Háztartási / használati potenciaméter

POM

T-O

Page 19

Külső szonda bekötése

A kazán elő van készítve egy tartozékként szállított külső szonda bekötésére. A bekapcsolásához, magával a szondához mellékelt utasításokon túl, tanulmányozza az alábbi ábrát.

MŰSZERFAL

SZONDA-KÁBEL

KÁRTYA

KAPCSOLÓ A KÜLSŐ SZONDÁHOZ

Bekapcsolt külső szonda esetén a fűtésáramkör hőmérsékletet szabályozó eszköz a Kt. szóródás koefficiense szabályozásának a funkcióját látja el. Az alábbi ábrák szemléltetik, hogy a gomb pozícióinak milyen programozott görbék felelnek meg. A feltüntetett görbék mellett lehetséges közbülső görbék programozása is.

0211_1301

020418_0100

000901_0500

FONTOS: A belépő hőmérséklet TM értéke a híd, vagy a T.RISC switch elhelyezésétől függ (Ld. a 52. oldalon lévő fejezetet). A programozható hőmérséklet ténylegesen 85 C°, vagy 45°C lehet.

TM = Belépési hőmérsékleti skála Te = Külső hőmérséklet

Page 20

Page 21

Műszaki jellemzők

Kazánmodell 240 i 240 Fi 280 i 280 Fi

Névleges hőáramlás kW 27,1 27,1 31,1 31,1

Csökkentett hőáramlás kW 11,9 11,9 11,9 11,9

Névleges hőteljesítmény kW 24,4 24,4 28 28

Csökkentett hőteljesítmény kW 10,4 10,4 10,4 10,4

Névleges közvetlen teljesítmény % 90,3 90,3 90,3 90,3 Közvetlen teljesítmény 30%-os áramlásnál % 88 88 88 88

Hőáramkör vizének maximális hőmérséklete bar 3 3 3 3

Tágulási tartály kapacitása l 7,5 7,5 7,5 7,5

Tágulási tartály nyomása bar 0,5 0,5 0,5 0,5

Háztartási víztermelés ∆ T=30°C-on l/30perc 390 390 450 450

Vízforraló feltöltési időtartama min 6 6 4 4

Háztartási vízáram maximális nyomása bar 8 8 8 8

Háztartási víztermelés ∆ T = 25°C-on l/perc 14 14 16,1 16,1

Háztartási víztermelés ∆ T = 35°C-on l/perc 10 10 11,5 11,5

Specifikus áramlás (*) l/perc 18,2 18,2 19 19

Koncentrikus ürítőcső átmérője mm — 60 — 60

Koncentrikus szívócső átmérője mm — 100 — 100

Kettőzött ürítőcső átmérője mm — 80 — 80

Kettőzött szívócső átmérője mm — 80 — 80

Ürítőcső átmérője mm 140 — 140 —

Füst maximális tömege kg/másodperc 0,022 0,022 0,024 0,024

Füst minimális tömege kg/másodperc 0,021 0,019 0,021 0,019

Füstök maximális hőmérséklete °C 110 139 115 147

Füstök minimális hőmérséklete °C 82 108 82 108

Gázfajta — G20-G25.1 G20-G25.1 G20-G25.1 G20-G25.1

Metángáz tápnyomása G20 mbar 25 25 25 25

G25.1 tápnyomása mbar 25 25 25 25

Butángáz tápnyomása G30 mbar 30 30 30 30

Propángáz tápnyomása G31 mbar 30 30 30 30

Elektromos táplálás feszültsége V 230 230 230 230

Elektromos táplálás frekvenciája Hz 50 50 50 50

Névleges elektromos teljesítmény W 110 190 110 190

Nettó súly kg 60 70 60 70

Méretek magasság mm 950 950 950 950

Pára- és vízbehatolás elleni védelem foka (**) — IP X5D IP X5D IP X5D IP X5D

(*) Az EN 625 szerint (**) Az EN 60529 szerint

szélesség mm 600 600 600 600

mélység mm 466 466 466 466

Kcal/óra 21.000 21.000 24.080 24.080

Kcal/óra 8.900 8.900 8.900 8.900

— G30-G31 G30-G31 G30-G31 G30-G31
