West Elm 2x2 Shelf Assembly Instruction
2x2 shelf unit
! Tools required:
! Do not throw away packaging materials until assembly is complete.
! Assemble this item on a soft surface, such as cardboard or carpet, to protect finish.
! Proper assembly of this item requires 2 people.
! outils nécessaires:
! Ne jetez pas le matériel d’emballage avant d’avoir terminé le montage.
! Montez cet article sur une surface lisse, telle que du carton ou un tapis, pour en protéger la finition
! Deux personnes sont nécessaires pour monter cet article de façon adéquate.
! Herramientas necesarias:
! No deseche los materiales de embalaje hasta terminar de armar el producto.
! Ensamble el producto sobre una superficie suave, como cartón o alfombra, para proteger su acabado.
! Se requieren 2 personas para armar adecuadamente el producto.
2x2 Unidad Estante
assembly instructions
instrucciones de montaje
Instrucciones de Ensamblaje
étagère 2x2
Parts/Pièces/Herrajes
AB
C
E
G
x5
x20
D
x5
x4
F
x1
x1
H
x1
x1
I
x1
Page 1 of 410.12.10

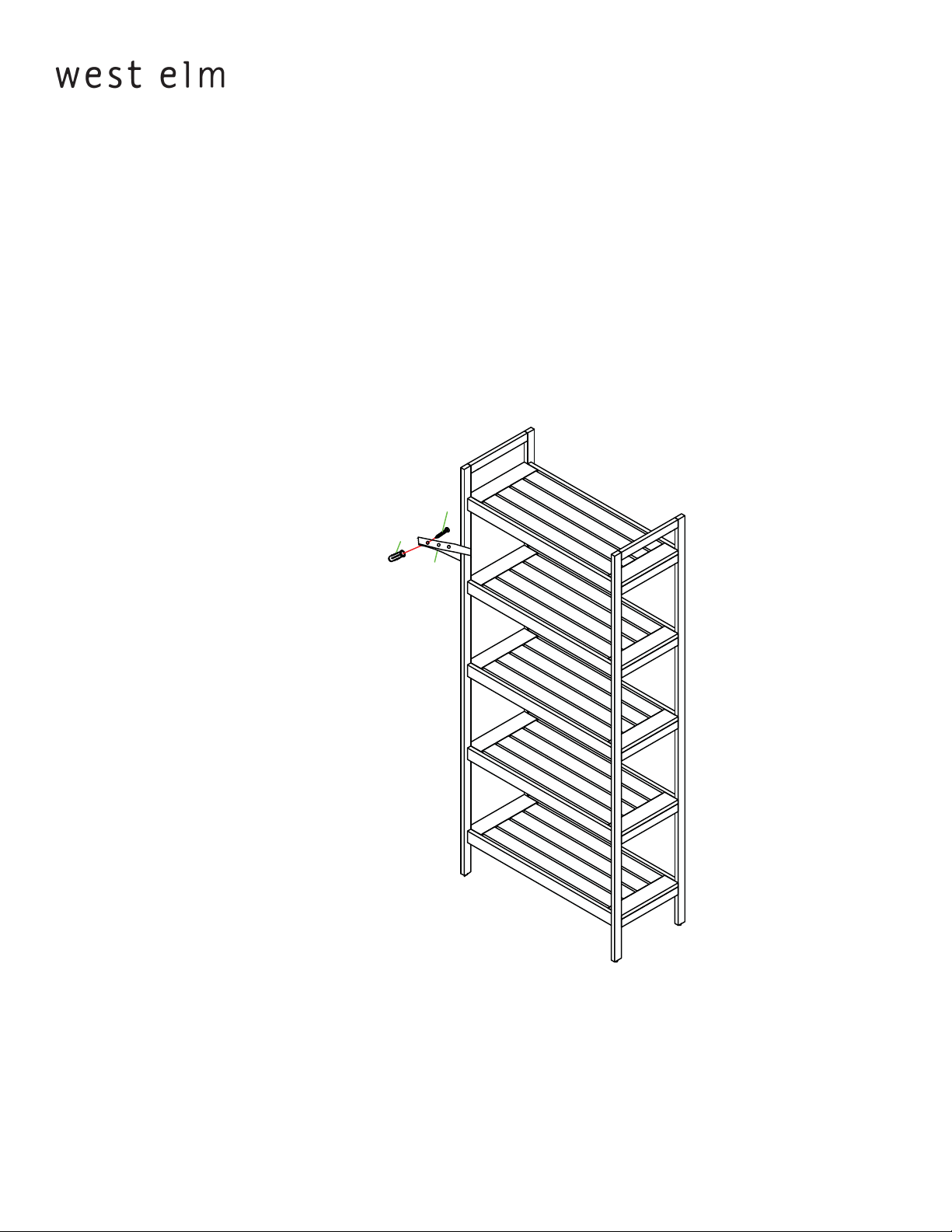

1. Align bar (A) with the end frame as shown in the
drawing. Insert bolt (B). Tighten with supplied hex
key.
1. Positionnez les barres (A) contre le cadre de
l’étagère comme indiqué sur le croquis ci-dessous.
Insérez les boulons (B). Serrez les boulons avec la
clé hexagonale.
1.En le la barra (A) con el marco como se muestra en
el gra co. Inserte los pernos (B). Apriete con la llave
hexagonal suministrada.
E
B
A
2x2 shelf unit
étagère 2x2
2x2 Unidad Estante
assembly instructions
instrucciones de montaje
Instrucciones de Ensamblaje

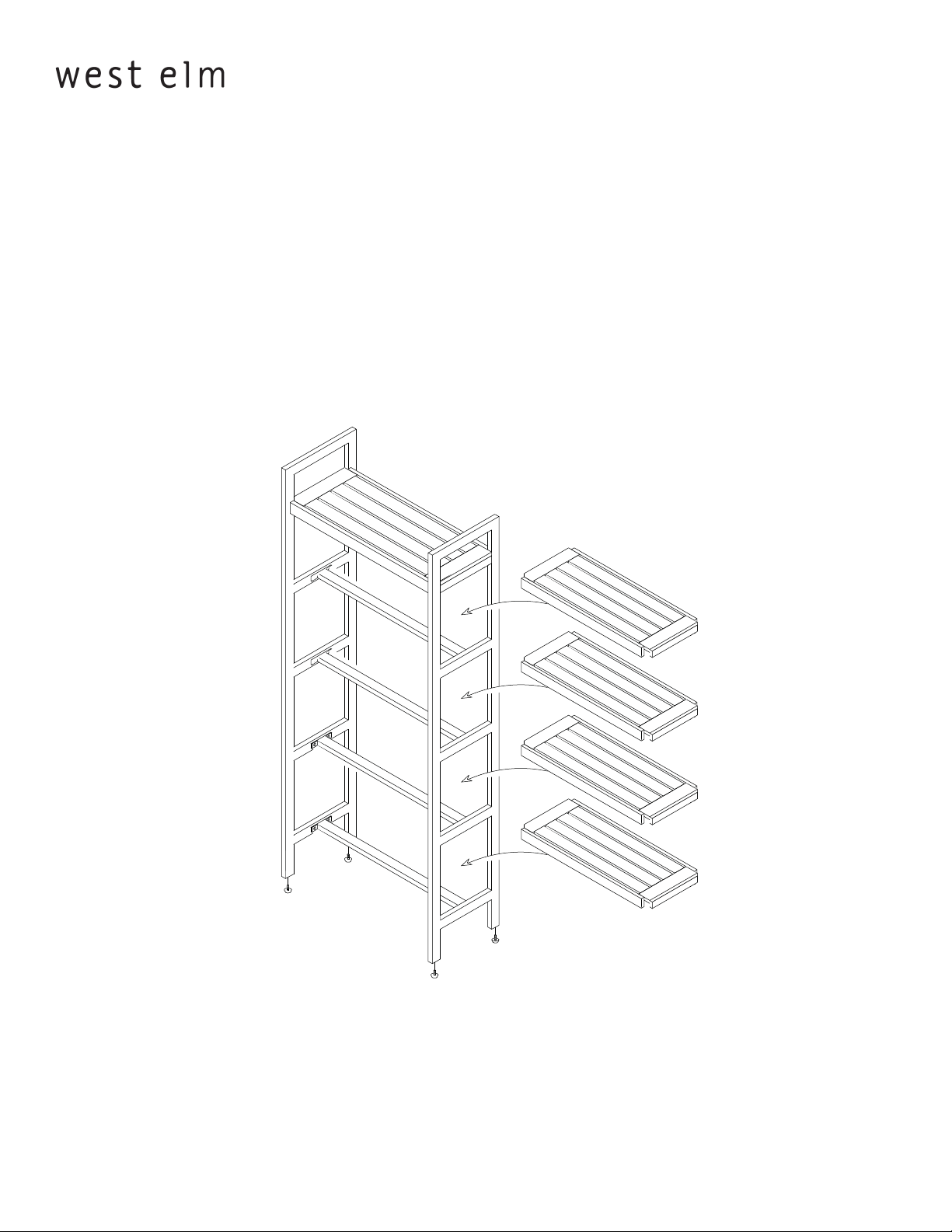

2. Align wood shelf (C) over the top bar attached in
step 1.
2. Positionnez une étagère en bois (C) sur le dessus de
la structure assemblée lors de l’étape 1.
2. En le el estante de madera (C) sobre la barra ens
amblada en el paso 1.
C
3. Align end frame to assembly. Insert bolt (B).
tighten with supplied hex key.
3. Rajoutez l’autre cadre de côté à la structure.
Insérez les boulons (B). Serrez les boulons avec
la clé hexagonale.
3.En le el marco para ensamblar. Insert el perno
(B). Apriete con la llave hexagonal suminis
trada
F
Page 2 of 410.12.10
