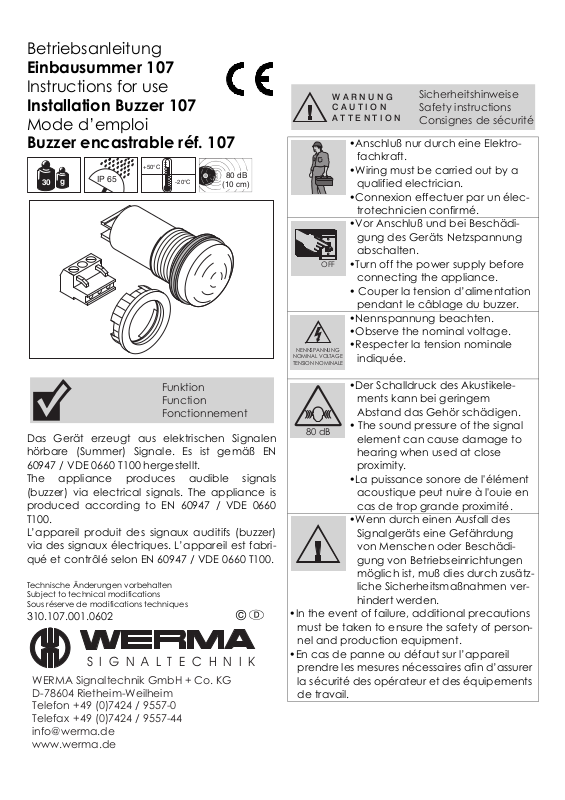

Werma Signaltechnik Installation Buzzer 107 Instructions for use [ml]

Betriebsanleitung

Einbausummer 107

Instructions for use

Installation Buzzer 107

Mode d’emploi

Buzzer encastrable réf. 107

IP 65

g

30

+50°C

-20°C

(10 cm)

80 dB

W A R N U N G
C A U T I O N
A T T E N T I O N

OFF

NENNSPANNUNG
NOMINAL VOLTAGE
TENSION NOMINALE

Sicherheitshinweise
Safety instructions
Consignes de sécurité

•Anschluß nur durch eine Elektro­fachkraft.

•Wiring must be carried out by a
qualified electrician.

•Connexion effectuer par un élec­trotechnicien confirmé.

•Vor Anschluß und bei Beschädi­gung des Geräts Netzspannung
abschalten.

•Turn off the power supply before
connecting the appliance.

• Couper la tension d’alimentation
pendant le câblage du buzzer.

•Nennspannung beachten.

•Observe the nominal voltage.

•Respecter la tension nominale
indiquée.

Funktion
Function
Fonctionnement

Das Gerät erzeugt aus elektrischen Signalen
hörbare (Summer) Signale. Es ist gemäß EN
60947 / VDE 0660 T100 hergestellt.
The appliance produces audible signals
(buzzer) via electrical signals. The appliance is
produced according to EN 60947 / VDE 0660
T100.
L’appareil produit des signaux auditifs (buzzer)
via des signaux électriques. L’appareil est fabri­qué et contrôlé selon EN 60947 / VDE 0660 T100.

Technische Änderungen vorbehalten
Subject to technical modifications
Sous réserve de modifications techniques

310.107.001.0602 © D

SIGNALTECHNIK

WERMA Signaltechnik GmbH + Co. KG
D-78604 Rietheim-Weilheim
Telefon [phone] / 9557-0
Telefax +49 (0)7424 / 9557-44
[e-mail]
www.werma.de

•Der Schalldruck des Akustikele­ments kann bei geringem
Abstand das Gehör schädigen.

80 dB

• The sound pressure of the signal
element can cause damage to
hearing when used at close
proximity.

•La puissance sonore de l'élément
acoustique peut nuire à l'ouie en
cas de trop grande proximité.

•Wenn durch einen Ausfall des
Signalgeräts eine Gefährdung
von Menschen oder Beschädi­gung von Betriebseinrichtungen
möglich ist, muß dies durch zusätz­liche Sicherheitsmaßnahmen ver­hindert werden.

•In the event of failure, additional precautions
must be taken to ensure the safety of person­nel and production equipment.

•En cas de panne ou défaut sur l’appareil
prendre les mesures nécessaires afin d’assurer
la sécurité des opérateur et des équipements
de travail.

Material

4

4

f

107 000 54
107 000 75
107 000 77
107 000 68

fff

107 010 54
107 010 75
107 010 77
107 010 68

1)

Technische Daten
Technical specifications
Données techniques

PA-GF,
schwarz, black, noir

Dauerton, continuous tone, son
continu, 80 dB (10 cm),
f = 2400Hz (12V : f = 3200Hz)
12V= ( 9,6-14,4V) / <10mA
24V@ (12-30V) / 8mA
115V@ (70-150V) / 8mA
230V» (110-240V) /50-60Hz /8mA
Impulston, pulse tone, son inter­mittent, 1Hz, 80 dB (10 cm)
f = 2400Hz (12V : f = 3200Hz)
12V= ( 9,6-14,4V) / <10mA
24V@ (12-30V) / 8mA
115V@ (70-150V) / 8mA
230V» (110-240V) /50-60Hz /8mA

Ø29 mm

1.14 in

Ø28,2 mm

1.11 in

48,5 mm

1.79 in

69 mm

2.72 in

Montage
Mounting
Montage

Ø22,5 mm

0.89 in

M22

2a)

0,26.03 Nm

2.3-2.7 lb·in

7mm

≤1,5mm²

AWG 18-1

107 000 75
107 000 77
107 000 68

2b)

0,26.03 Nm

2.3-2.7 lb·in

7mm

(+)

≤1,5mm²

X1

+

X

2

-

AWG 18-1

(-)

107 000 54
107 010 54

Reinigung
Cleaning
Nettoyage

Reinigung mit milden, nicht scheuernden und
nicht kratzenden Mitteln möglich. Niemals
aggressive Reinigungsmittel wie z.B. Verdün­nung oder Benzin verwenden.
The unit should be cleaned with a light, non­abrasive cleaning agent. Do not use solvents or
benzine.
Nettoyer l‘extérieur de l‘appareil avec un pro­duit doux, non abrasif. Ne jamais utiliser des
détergents agressifs tels que p.ex. diluant ou
essence.

1-10mm

0.04 - 0.4 in

IP 65

Dichtung

Gasket

Joint

Wartung
Maintenance
Entretien

Das Gerät ist wartungsfrei.
The appliance is maintenance-free.
L’appareil ne nécessite aucun service d’entre­tien.
