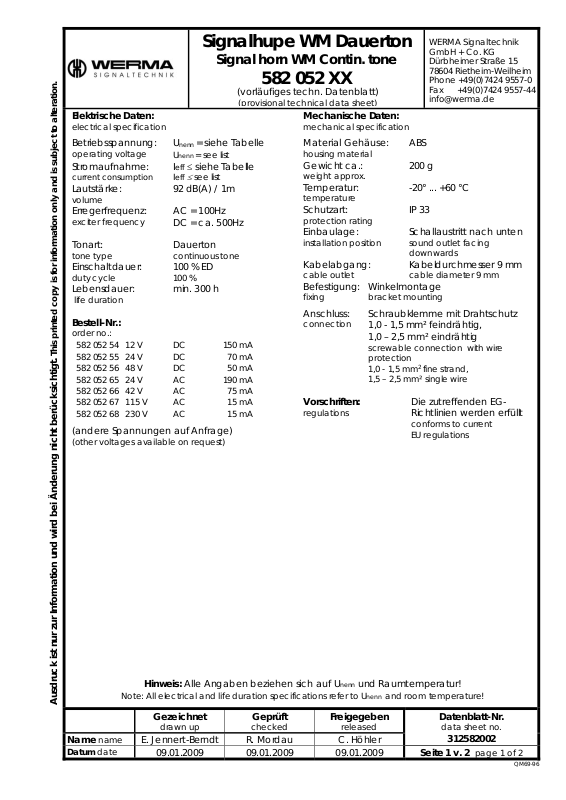

Signalhupe WM Dauerton
Signal horn WM Contin. tone
(vorläufiges techn. Datenblatt)
rovisional technical data sheet
Elektrische Daten:
electrical specification
= siehe Tabelle
Betriebsspannung:
operating voltage
Stromaufnahme:
current consumption
Lautstärke:
volume
Erregerfrequenz:
exciter frequency
Tonart:
tone type
Einschaltdauer:
duty cycle
Lebensdauer:
life duration
Bestell-Nr.:
order no.:
582 052 54 12 V DC 150 mA
582 052 55 24 V DC 70 mA
582 052 56 48 V DC 50 mA
582 052 65 24 V AC 190 mA
582 052 66 42 V AC 75 mA
582 052 67 115 V AC 15 mA
582 052 68 230 V AC 15 mA
(andere Spannungen auf Anfrage)
(other voltages available on request)
U
nenn
U
= see list
nenn
Ieff ≤ siehe Tabelle
Ieff ≤ see list
92 dB(A) / 1m
AC = 100Hz
DC = ca. 500Hz
Dauerton
continuous tone
100 % ED
100 %
min. 300 h
582 052 XX
Mechanische Daten:
mechanical specification
Material Gehäuse:
housing material
Gewicht ca.:
weight approx.
Temperatur:
temperature
Schutzart:
protection rating
Einbaulage:
installation position
Kabelabgang:
cable outlet
Befestigung:
fixing
Anschluss:
connection
Vorschriften:
regulations
WERMA Signaltechni
GmbH + Co. KG
Dürbheimer Straße 15
78604 Rietheim-Weilheim
Phone +49(0)7424 9557-0
Fax +49(0)7424 9557-44
[email protected]
ABS
200 g
-20° ... +60 °C
IP 33
Schallaustritt nach unten
sound outlet facing
downwards
Kabeldurchmesser 9 mm
cable diameter 9 mm
Winkelmontage
bracket mounting
Schraubklemme mit Drahtschutz
1,0 - 1,5 mm² feindrähtig,
1,0 – 2,5 mm² eindrähtig
screwable connection with wire
protection
1,0 - 1,5 mm
1,5 – 2,5 mm² single wire
2
fine strand,
Die zutreffenden EGRichtlinien werden erfüllt
conforms to current
EU regulations
Hinweis: Alle Angaben beziehen sich auf U
Ausdruck ist nur zur Information und wird bei Änderung nicht berücksichtigt. This printed copy is for information only and is subject to alteration.
Note: All electrical and life duration specifications refer to U
Gezeichnet
drawn up
Geprüft
checked
und Raumtemperatur!
nenn
Freigegeben
released
Name name E. Jennert-Berndt R. Mordau C. Höhler
Datum date
09.01.2009 09.01.2009 09.01.2009 Seite 1 v. 2 page 1 of 2
and room temperature!
nenn
Datenblatt-Nr.
data sheet no.
312582002
QM69-96

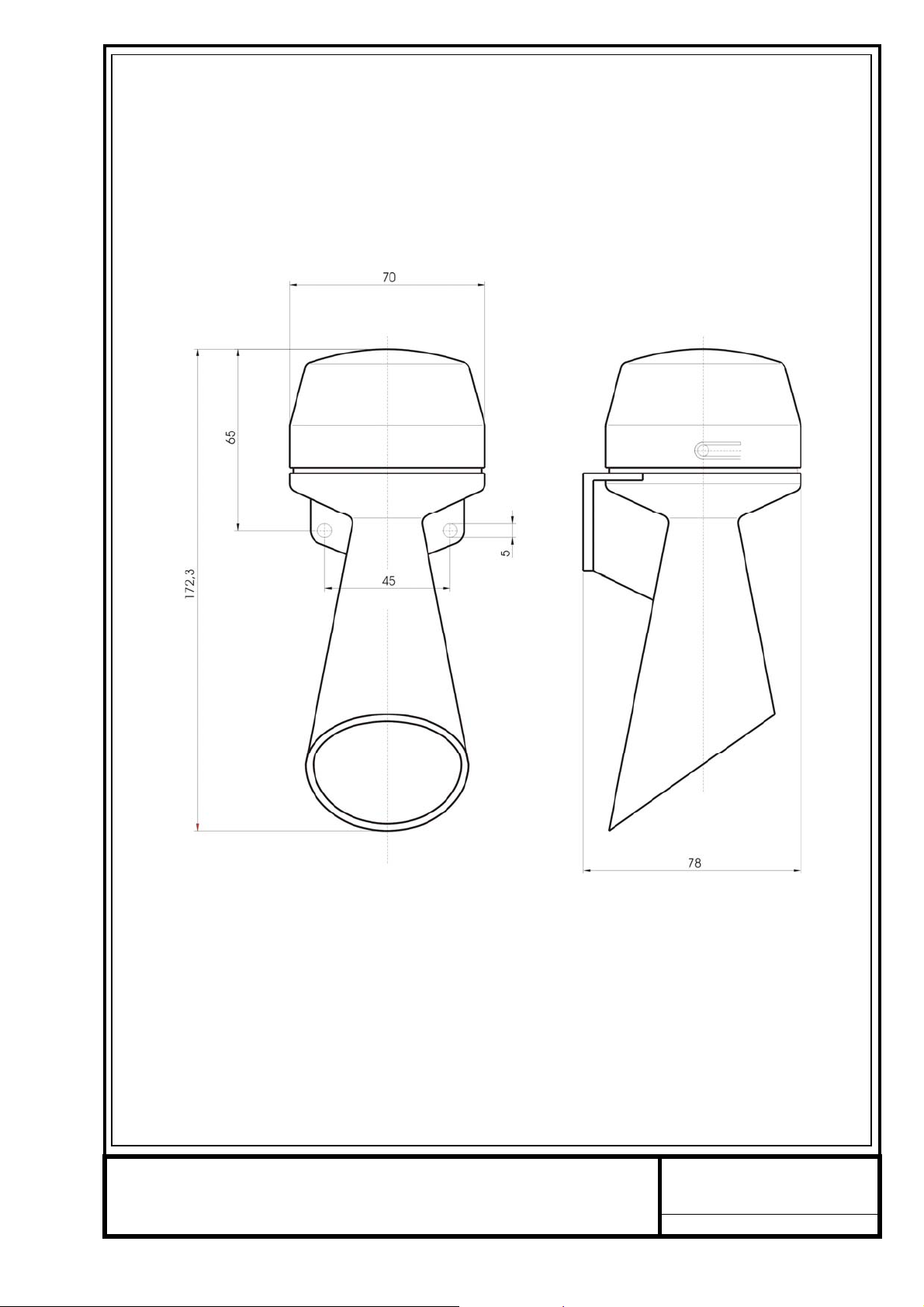

Page 2
Ausdruck ist nur zur Information und wird bei Änderung nicht berücksichtigt. This printed copy is for information only and is subject to alternation.
Datenblatt-Nr.
data sheet no.
312582002
Seite 2 v. 2 page 2 of 2
QM69-96
