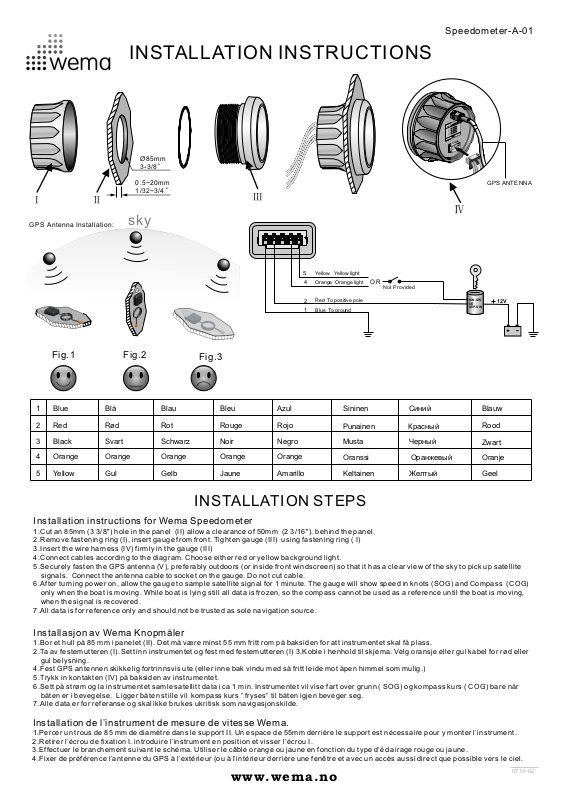

INSTALLATION INSTRUCTIONS
Ø
85mm
3-3/8
"
Speedometer-A-01
Ⅰ
GPS Antenna Insta lla tion:
Ⅱ
Fig.1
12Blue
Red
Black
3
Orange4
Yellow
5
Blå
Rød
Svart Schwarz
Gul
0.5~2 0mm
1/32~ 3/4 "
sky
Fig.2
Blau
Rot
OrangeOrange
Gelb
Fig.3
Bleu
Rouge
Noir Negro
Orange
Jaune
Ⅲ
Azul
Rojo
Orange
Amarillo
Yellow Yellow light
5
4
Orange Orange light
Red To positive pole
2
Blue To ground
1
Sininen
Punainen
Musta
Oranssi
Keltainen
OR
Not P rovid ed
Синий
Красный
Черный
Оранжевый
Жeлтый
Ⅳ
GPS ANT ENN A
IGN. SW
OR
SEP.SW
Blauw
Rood
Zwart
Oranje
Geel
12V
INS TALLATION STEPS
Installation instructions for Wema Speedometer
1.Cut an 85mm (3 3/8") hole in the panel (II) allow a clearance of 50mm (2 3/16"). behind the panel.
2.Remove fastening ring (I), insert gauge from front. Tighten gauge (III) using fastening ring ( I)
3.Insert the wire harness (IV) firmly in the gauge (III)
4.Connect cables according to the diagram. Choose either red or yellow background lig ht.
5.Securely fasten the GPS antenna (V), preferably outdoors (or inside front windscreen) so that it has a clear view of the sky to pick up satellite
signals. Connect the antenna cable to socket on the gauge. Do not cut cable.
6.After turning power on, allow the gauge to sample satellite signal for 1 minute. The gauge will show speed i n knots (SOG ) and Compas s (COG)
only when the boat is moving. While boat is lying still all data is frozen, so the compass cannot be used as a reference until the boat is moving,
when the signal is recovered.
7.All data is for reference only and should not be trusted as sole navigation source.
Installasjon av Wema Knopmåler
1.Bor et hull på 85 mm i panelet (II). Det må være minst 55 mm fritt rom på baksiden for att instrumentet skal få plass.
2.Ta av fest emuttere n (I).Sett i nn instrum entet og fes t med festem utteren (I ) 3.Koble i he nhold til sk jema. Velg or ansje elle r gul kabel fo r rød eller
gul belysning.
4.Fest GPS antennen skikkelig fortrinnsvis ute (eller inne bak vindu med så fritt leide mot åpen himmel som mulig.)
5.Trykk in kontakten (IV) på baksiden av instrumentet.
6.Sett på strøm og la instrumentet samle satellitt data i ca 1 min. Instrumentet vil vise fart over grunn ( SOG) og kompass kurs ( COG) bare når
båten er i bevegelse. Ligger båten stille vil kompass kurs ” fryses” til båten igjen beveger seg.
7.Alle data er for referanse og skal ikke brukes ukritisk som navigasjonskilde.
Installation de l’instrument de mesure de vitesse Wema.
1.Percer un trous de 85 mm de diamètre dans le support II. Un espace de 55mm derrière le support est nécessaire pour y monter l’instrument.
2.Retirer l’écrou de fixation I. introduire l’instrument en position et visser l’écrou I.
3.Effectuer le branchement suivant le schéma. Utiliser le câble orange ou jaune en fonction du type d’éc lairage ro uge ou jaune .
4.Fixer de préférence l’antenne du GPS à l’extérieur (ou à l’intérieur derrière une fenêtre et avec un accès aussi direct que p ossible ve rs le ciel.
www. w e ma.no
0719-0 2
Page 2
5.S’assurer que le contact électrique IV à l’arrière de l’instrument est bien établi.
6.Brancher le courant et laisser l’instrument effectuer sa mise à jour satellite durant environ une minute. L’ins trument n’ indiquer a la vitesse , par
rapport au fond (SOG) et au compas (COG), que lorsque le bateaux sera en mouvement. Si le bateau reste immobile, le compas se bloquera
j’jusqu’a ce que le bateau se remette en mouvement.
7.Toutes l e données so nt fournie s à titre indi catif et ne do ivent pas êt re utilisé es de façon ir responsa ble comme so urce de navi gation.
Installation eines Wema Geschwindigkeitsmessers
1.Bohren Sie ein Loch mit dem Durchmesser ø85 mm in die Konsole (II) Achten Sie darauf, dass hinter der Konsole genüge nd Bauraum f ür das
Instrument vorhanden ist (mindestens 55 mm Einbautiefe erforderlich).
2.Entfernen Sie die Mutter(I). Setzen Sie das Instrument in das gebohrte Loch in der Konsole ein und ziehen Sie die Mutter (I) an. Ist die Platte dicker
als 20 mm, kann die Mutter (I) umgekehrt aufgesetzt werden.
3.Befestigen Sie die GPS-Antenne vorzugsweise außerhalb der Kabine. Bei einer Montage in der Kabine sollt e dies mögli chst hinte r einem Fens ter
mit größtmöglichem uneingeschränktem Zugang zum Himmel erfolgen.
4.Schließen Sie die Kabel gemäß dem Schaltdiagramm an. Wählen Sie den orangen oder gelb en Anschlus s für die rote o der gelbe Be leuchtun g.
Schließen Sie das GPS Signalkabel an der Rückwand des Instrumentes an.
5.Schliessen Sie den Stecker (IV) auf der Rückseite des Instrumentes an.
6.Schalten Sie das Gerät ein und warten Sie ca. 1 Minute, bis der Empfänger ausreichende Daten vom Satelliten empfangen hat . Die
Geschwindigkeit (SOG) und der Kurs (COG) wird nur während der Fahrt angezeigt werden, am Liegeplatz werden sich die Werte nich t ändern.
7.Die übermittelten Daten dienen als Referenzdaten und sollten nicht ohne genaue Pr üfung für di e Navigati on genutzt w erden.
Het installeren van de Wema snelheidsmeter
1.Maak een gat van 85 mm in het paneel (II). Er moet minstens 55 mm klaring zijn aan de achterkant van het paneel zodat het instrument genoeg
ruimte heeft.
2.Haal de bevestigingsschroef van het instrument(I). Plaats het instrument in het paneel en zet de bevestigingsschroef weer op z’ n plaats aan d e
achterkant (I). 3.Sluit het aan volgens het bijgevoegde schema. Kies oranje of gele leiding voor rood of geel achtergrond slicht..
4.Bevestig de GPS antenne goed bij voorkeur buiten (of binnen achter het raam met een open toegang tot de signalen na ar de satall iet.)
5.Druk het contact van de bijgeleverde leidingen goed in het contacthuis van het instrument(IV).
6.Zet stroom aan en laat het instrument satalliet gegevens verzamelen,wat ongeveer 1 minuut duurt. Het instrument zal alleen U snelheid over la nd
(SOG) en Uw kompas koers (COG) aangeven als de boot in beweging is. Ligt Uw boot stil zal de kompas koers Uw positie “bevriezen” totd at de
boot weer in beweging is.
7.Alle gegevens zijn alleen voor referentie en moeten niet foutloos als navigatie bro n gebruikt w orden.
Logg
1.Borra ett hål på 85 mm i diameter i panelen (II). Det ska vara minst 55 fritt på baksidan för att instrumentet ska få plats.
2.Ta loss fä stmutter n (I). För in in strument et (III) i pan elen frami från och dra g åt fästmut tern (I) på ba ksidan.
3.Koppla ihop kablarna enligt kopplingsschemat.
4. Välj antingen orange eller gul kabel för röd eller gul bakgrundsbelysnin g.
5.Tryck in kontakten (IV) på baksidan av instrumentet.
6.Montera GPS antennen så fritt som möjligt så mottagningen blir den bästa. Exempelvis utomhus eller bakom en vindruta.
7.Sätt på strömmen och låt instrumentet hämta sattelitdata i ca 1 minut. Instrumentet visar fart över grund (SOG) och kompasskurs (COG) när båten
är i rörelse. Ligger båten stilla kommer kompasskursen att ”frysas” tills den åter är i rörelse.
8.All data är referens och används som komplement till vanlig kompass, ej som ersättning.
WEMA GPS nopeusmittarin asennusohjeet.
1.Poraa 85 mm (3 3/8”) reikä paneeliin (II) johon mittari asennetaan. Varmista että takana oleva vapaa tila on 55 mm (2 3/16”) jota saat mittarin
mahtumaan paikoilleen.
2.Irrota kiristysrengas (I). Aseta mitt ari paikoi lleen etuk autta ja kii nnitä mitt ari (III) ki ristysre nkaalla (I ).
3.Kytke kaapelit käyttäen apuna yllä olevaa kytkentämallia. Valitse joko punainen tai keltainen taustaval o. 4.Kiinn itä GPS ante nni (V) huol ellisest i,
mieluummin ulkosalle (vaihtoehtoisesti ikkunan läheisyyteen) niin että antenni pystyy p oimimaan s atelliit tisignaa lin esteet tä. Kytke an tennikaa peli
mittarissa olevaan liittimeen. Älä katkaise kaapelia. 5.Aseta kaapeliliitin (IV) varovaisesti mittariin (III). 6.Kun olet kytkenyt mittariin virran, odota
minuutin ajan GPS signaalia, ennen kun lähdet liikkeelle. Mittari näyttää nopeude n (SOG) solmuina ja kert oo kompass isuunnan ( COG) vain ku n
vene on liikkeessä. Kun vene on paikoillaan, kompassia ei voi käyttää suunnistamiseen, koska mi ttari luki tse viimei sen arvon si ihen asti ku nnes
laite tunnistaa udelleen veneen etenemisen. 7.Kaikki laitteen antama navigoin titieto on v ain suunta a antavaa ei kä sitä voi kä yttää
tarkkuusnavigointiin.
Инструкция по установке датчика лага
1. Вырезать отверстие 85 мм (3 3/8 ") в панел и (II), о беспечить сво бодную площадь 50 мм (2, 3/16") за панелью для установки
датчика.
2. Снят ь крепежные кольца (I) и вставить датчик спереди и закрепить датчик (III) с кольцом (I).
3. Подключите кабели в с оответствии с диаграммой. Выберите красный или желты й свет подсветки .
4. Закр епите антенну GPS (V) надлежащим образом, п редпочтительней снаружи(или внутри переднего ветрового щита) под
открытым небом для пол учени я спутн иковых сигналов. Подключите к абель антенны GPS к разъему датчика. Не режьте кабель.
5. Вставьте провод (IV) прямо в дат чик (II I).
6. Посл е включения питания, датчику необходима примерно 1 минута для получе ния сигналов спутников. Датчик покажет скорость
в узлах относительно земли (SOG) и КОМПАС (COG) только тогда, когда судно движется. Когда судно не движется, компас не
может быть использован т.к. датч ик будет замораживать данные к омпаса до тех пор, пока сигнал не будет восстановлен/лодка
начнет движение.
7. Все да нные ис пользуются только для справки, и не могут быть использованы в кач естве единственного источник а навигации.
Instrucciones para la instalación de del Corredera
1.Realice un corte de 85mm (3 3/8”) de diámetro en el panel. Necesitaras un mínimo de 55mm (2 3/16”) de de distancia por la p arte de atrá s del panel
para poder instalar el reloj.
2.Retire el anillo de sujeción (I) e inserte el reloj por la parte frontal y fíjelo al panel con el anillo de suj eción (I).
3.Conecte los cables de acuerdo con el plano. Elija rojo o amarillo como ilumin ación prop ia. El tacóm etro solo pu ede conect arse al Terminal W de l
alternador ( da la salida de señal para las RPM).
4.Instale la antena GPS (V) correctamente y preferiblemente en el exterior (o en el interior frente al cristal corta viento) con una clara orientación al
cielo para poder tomar los satélites. Conecte el cable de la antena al enchufe del instrume nto. No corte el cable
5.Inserte el cableado (IV) firmemente en el instrumento (III)
6.después de encender, permita que el instrumento capte las señales de los satélites durante 1 minut o. El instru mento indi cara la velo cidad en
nudos (SOG) y compás (COG) solamente cuando el barco este en movimiento. Cuando el barco este parado el compás no pod rá ser utili zado
como referencia del instrumento aunque almacenara los datos hasta que se ponga otra vez e n movimien to y recuper e la señal.
7.todos los datos indicados deben tomarse como referencia y no confiar en una navegación de curso pro fesional .
www. w e ma.no
