SR 25, SR38, SR 65, SR68, SR 75

BETRIEBSANLEITUNG...............................................1

OPERATING INSTRUCTIONS.........................................1 2

NOTICE D’UTILISATION.............................................2 2

ISTRUZIONI DI SERVIZIO............................................3 3

MANUAL INSTRUCCIONES..........................................4 4

BEDRIJFSHANDLEIDING............................................5 4

BETJENINGSVEJLEDNING...........................................6 4

BRUKSANVISNING.................................................7 5

DRIFTSANVISNING.................................................8 5

KÄYTTÖOHJE.....................................................9 6

INSTRUKCJA OBS£UGI............................................106

WEKA Elektrowerkzeuge

Auf der Höhe 20, D 75387 Neubulach

Telephone: [phone], Telefax: [phone]

Internet: www.weka-elektrowerkzeuge.de
Email: [email protected]

SR 25, SR38, SR68

S Y M B O L S

Auf der Maschine - On the machine

Betriebsanleitung vor Inbetriebnahme sorgfältig durchlesen!
Please read operators manual carefully before putting the machine into operation!
Notice d’utilisation à lire attentivement avant la mise en service de la machine!
Leggere la manuale di istruzioni con attenzione prima dell'utilizzo della macchina!
¡Estas instrucciones se deben leer atentamente antes de poner en marcha la máquina!
Voor de ingebruikneming gebruiksanwijzing a.u.b. zorgvuldig doorlezen!
Læs betjeningsvejledningen omhyggeligt inden m askinen tages i drift!
Läs noggrannt igenom denna anvisning innan maskinen tas ibruk!
Les nøye gjennom instruksjonen i denne manualen!
Lue tarkasti tämä ohje ennen koneen käyttöönottoa!
Instrukcja obslugi, prosimy dok³adnie przeczytaæ przed uruchomieniem maszyny!

Tragen Sie beim Arbeiten mit dieser Maschine einen Gehörschutz.
Wear ear protection when working with this machine.
Portez un protège-oreilles lorsque vous travaillez avec cette m achine.
Durante il lavoro con questa macchina indossate una protezione dell'udito.
Utilice una protección de los oídos durante los trabajos con la máquina.
Draag bij het werken met deze machine gehoorbescherming.
Husk at bruge lyddæmpende ørebeskyttelse hvis De arbejder med maskinen.
Använd hörselskydd vid användning av denna maskin.
Bruk hørselsvern ved bruk av maskinen.
Koneen kanssa työskennellessä on aina käytettävä kuulosuojaimia.
Podczas wykonywania prac za pomoc¹ tego urz¹dzenia nosiæ œrodki ochrony s³uchu.

Überkopfbohren nur mit geeigneter Wasserfangeinrichtung.
Overhead drilling only with appropriate water-collecting ring.
Perçage au-dessus de la tête uniquement avec des collecteur d'eau.
Trapanazione sopratesta deve essere effettuata solo con dispositivo di raccolta dell'acqua.
Perforación de techos solamente se debe efectuar con instalación de recolección de agua.
Alleen bovenhands booren met geschikte wateropvangvoorziening.
Boring over hovedet må kun foretages med egnede indretning til opfangning af vand.
Borrning över huvudet får ske endast med vattensamlingsanordning.
Over hodet kjerneboring må kun utføres med egnet vannsamlingsring.
Yli pään poraus on oltava oikeat vedenkeräilylaite.
Wiercenie nad g³ow¹ mo¿na wykonywaæ wy³¹cznie z odpowiednimi urz¹dzenie do

wy³apywania wody.

Dieses Produkt entspricht den geltenden EU Richtlinien.
This product is in accordance with applicable EC directives.
Ce produit est conforme aux directives CE en vigueur.
Il presente prodotto è conforme alle vigenti direttive CEE.
Este producto cumple con la directiva CE vigente.
Dit product voldoet aan de geldende CE richtlijnen.
Dette produkt er i overensstemmelse med gældende CE-direktiv.
Denna produkt överensstämmer med gällande EG-direktiv.
Dette produktet er i overensstemmelse med EU direktiver.
Täm ä tuote täyttää voimassa olevan Cedirektiivin vaatimukset.
Produkt ten jest zgodny z odpowiednimi dyrektywami EC.

In der Bedienunganleitung - In the operators manual

Sicherheitshinweis, bitte besonders beachten!
Security advise, please take special care!
Instruction de sécurité, a respecter particulièrement, s’il vous plait!
Indicazione di sicurezza, considerare specialmente, per favore!
Estas llamadas de atención se deben atender especialmente!
Gelieve veiligheidsvoorschrift aandachtig te bestuderen!
Sikkerhedsanvisning. Udvis størst mulige forsigtighed!
Säkerhetsförslag, var extra försiktig!
For din egen sikkerhet, vennligst vær ekstra forsiktig!
Turvallisuusohje, ole hyvä ja noudata erityistä huolellisuutta!
Wskazówka bezpieczeñstwa, prosimy zachowaæ szczególn¹ ostro¿noœæ!

1

D

BETRIEBSANLEITUNG - DIAMANTKERNBOHRMASCHINE SR25, SR38, SR65, SR68, SR75

Bitte vor Inbetriebnahme der Maschine sorgfältig durchlesen!

Mit der WEKA Diamant-Kernbohrmaschine besitzen Sie ein hervorragendes Qualitätsprodukt, mit dem
Sie - bei bestimmungsgemäßer Verwendung - sicher sehr zufrieden sein werden.

1. A L L G E M E I N E S I C H E R H E I T S H I N W E I S E
WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der

Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand
und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff “Elektrowerkzeug” bezieht sich auf netzbetriebene
Elektrowerkzeuge (mit Netzkabel) und akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a ) Halten Sie Ihren Arbeitsplatz sauber und gut beleuchtet. Unordnung oder

unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b ) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung,

in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge
erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c ) Halten Sie Kinder und andere Personen während der Benutzung des

Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit
a ) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der

Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker
gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und

passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b ) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren,

Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch
elektrischen Schlag, wenn Ihr Körper geerdet ist.

c ) Halten Sie Ihr Elektrowerkzeug von Regen oder Nässe fern. Das Eindringen von

Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d ) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen,

aufzuhängen, oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das
Kabel fern von Hitze, Öl, scharfen Kanten, oder sich bewegenden Geräteteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e ) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur

Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung
eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines
elektrischen Schlages.

f ) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar

ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines
Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen
a ) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft

an die Arbeit mit dem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn
Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten
stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu

ernsthaften Verletzungen führen.

b ) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert
das Risiko von Verletzungen.

c ) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass

das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen

des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an
die Stromversorgung anschließen, kann dies zu Unfällen führen.

2

d ) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das

Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem
drehenden Gerät befindet, kann zu Verletzungen führen.

e ) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand

und halten Sie jederzeit das Gleichgewicht. Arbeiten Sie nicht auf einer Leiter.

Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f ) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst
werden.

g ) Wenn Staub- oder Wasserabsaug- und -auffangeinrichtungen montiert werden

können, vergewissern Sie sich, dass diese angeschlossen sind und richtig
verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub

verringern.

h ) Wiegen Sie sich durch Vertrautheit mit dem Elektrowerkzeug nach vielfachem

Gebrauch nicht in falscher Sicherheit und setzen Sie sich nicht über die
Sicherheitsregeln für Elektrowerkzeuge hinweg. Achtloses Handeln kann binnen

Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung des Elektrowerkzeuges
a ) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte

Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer
im angegebenen Leistungsbereich.

b ) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug,

das sich nicht mehr ein- und ausschalten lässt, ist gefährlich und muss repariert werden.

c ) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor

Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des

Elektrowerkzeuges.

d ) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern

auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut
sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich,

wenn sie von unerfahrenen Personen benutzt werden.

e ) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile

einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so
beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist.
Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f ) Halten Sie Schneidewerkzeuge scharf und sauber. Sorgfältig gepflegte

Schneidwerkzeuge mit scharfen Kanten verklemmen sich weniger und sind leichter zu
führen.

g ) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend

diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die
auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die

vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h ) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige

Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des
Elektrowerkzeugs in unvorhergesehenen Situationen.

5) Service
a ) Lassen Sie Ihr Werkzeug nur von qualifiziertem Fachpersonal und nur mit Original-

Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des
Elektrowerkzeuges erhalten bleibt.

6) Sicherheitshinweise für Diamantbohrmaschinen
a ) Leiten Sie bei der Ausführung von Bohrarbeiten, die den Einsatz von Wasser

erfordern, das Wasser weg vom Arbeitsbereich oder verwenden Sie ein
Wasserauffangsystem. Derartige Vorsichtsmaßnahmen halten den Arbeitsbereich

trocken und verringern das Risiko eines elektrischen Schlages.

3

b ) Betreiben Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten

ausführen, bei denen das Schneidwerkzeug verborgenen Stromleitungen oder das
eigene Netzkabel treffen kann. Der Kontakt eines Schneidwerkzeugs mit einer

spannungsführenden Leitung kann auch metallene Teile des Elektrowerkzeugs unter
Spannung setzen und zu einem elektrischen Schlag führen.

c ) Tragen sie beim Diamantbohren einen Gehörschutz. Die Einwirkung von Lärm kann

Gehörverlust bewirken.

d ) Wenn das Einsatzwerkzeug klemmt, üben Sie keinen Vorschub mehr aus und

schalten das Werkzeug aus. Überprüfen Sie den Grund des Verklemmens und
beseitigen Sie die Ursache für klemmende Einsatzwerkzeuge.

e ) Wenn Sie eine Diamantbohrmaschine, die im Werkstück steckt, wieder starten

wollen, prüfen Sie vor dem Einschalten, ob sich das Einsatzwerkzeug frei dreht.

Wenn das Einsatzwerkzeug klemmt, dreht es sich möglicherweise nicht, kann zur
Überlastung des Werkzeugs führen oder dazu, dass sich die Diamantbohrmaschine vom
Werkstück löst.

f ) Bei Befestigung des Bohrständers am Werkstück mittels Dübel und Schrauben

stellen Sie sicher, dass die verwendete Verankerung in der Lage ist, die Maschine
während des Gebrauchs sicher zu halten. W enn das Werkstück nicht widerstandsfähig

oder porös ist, kann der Dübel herausgezogen werden, wodurch sich der Bohrständer vom
Werkstück löst.

g ) Bei Befestigung des Bohrständers am Werkstück mittels Vakuumplatte achten Sie

darauf, dass die Oberfläche glatt, sauber und nicht porös ist. Befestigen Sie den
Bohrständer nicht an laminierte Oberflächen, wie z.B. auf Fliesen und Beschichtungen von
Verbundwerkstoffen. Wenn die Oberfläche des Werkstücks nicht glatt, plan oder
ausreichend befestigt ist, kann sich die Vakuumplatte vom Werkstück lösen.

h ) Stellen Sie vor dem Bohren sicher, dass die Vakuumleistung ausreichend ist. Ist die

Vakuumleistung nicht ausreichend, kann sich die Vakuumplatte vom Werkstück lösen.

i ) Führen Sei niemals Überkopfbohrungen durch, wenn die Maschine nur mittels

Vakuumplatte befestigt ist. Bei Verlust des Vakuums löst sich die Vakuumplatte vom
Werkstück.

j ) Sorgen Sie beim Bohren durch Wände oder Decken dafür, dass Personen und

Arbeitsbereich auf der anderen Seite geschützt sind. Die Bohrkrone kann über das
Bohrloch hinausgehen und der Bohrkern kann auf der anderen Seite herausfallen.

k ) Verwenden Sie bei Überkopfbohrarbeiten stets ein vom Hersteller vorgeschriebenes

Wasserauffangsystem. Sorgen Sie dafür, dass kein Wasser in das Werkzeug
eindringt. Das Eindringen von Wasser in das Elektrowerkzeug erhöht das Risiko eines

elektrischen Schlages.

2. B E S O N D E R E H I N W E I S E - Bitte beachten!

Diese Kernbohrmaschine ist nur für den gewerblichen Gebrauch bestimmt und darf nur von
unterwiesenen Personen bedient werden.

Sie wird bestimmungsgemäß nur zum Bohren von Gestein, Beton und Mauerwerk verwendet.
Für den Betrieb sind die einschlägigen Bestimmungen zu beachten.
Elektrowerkzeuge müssen in regelmäßigen Abständen (ca. 6 Monate) einer Sicherheitsprüfung durch

den Fachmann unterzogen werden.
Schalten Sie nach einer Unterbrechung Ihrer Arbeit die Kernbohrmaschine nur dann ein, nachdem Sie

sich davon überzeugt haben, dass sich die Bohrkrone frei drehen lässt.
Tragen Sie beim Arbeiten mit dieser Maschine einen Gehörschutz.

3. T E C H N I S C H E B E S C H R E I B U N G

Die SR25/38/65/68/75 ist eine Diamant-Kernbohrmaschine, die ausschließlich im Bohrständer (2)
montiert betrieben werden kann (ständergeführt).
Sie ist geeignet zum Bohren in Gestein, Beton, Asphalt und Mauerwerk. Durch das Zuführen von Wasser
über den Kugelhahn (1a) durch die Diamant-Bohrkrone (3) wird das abgetragene Material weggespült
und das Werkzeug gekühlt (Nassbohren).

Das Bohrwerkzeug, die Diamant-Bohrkrone (3), ist dabei ein Hohlbohrer, der mit aufgelöteten oder
aufgeschweißten und mit Diamantsplittern imprägnierten Segmenten bestückt ist.

4

Falls erforderlich, wird das Spülwasser mit einem Allzwecksauger durch einen Wassersammelring (4)
wieder abgesaugt.

Die Maschine darf nicht für einen anderen Zweck verwendet, oder mit anderen Werkzeugen betrieben
werden.

SRXXS bezeichnet Kernbohrmaschinen mit einer schnelleren Getriebeausführung.
Die SR25/38/65/68/75 ist strahlwassergeschützt und entspricht damit der Schutzart IP 55.

Der Motor ist wassergekühlt, d.h. das Kühl- und Spülwasser für die Bohrkrone durchströmt die
Kühlwendel des Motors bevor es der Bohrkrone zugeführt wird.

Bei bestimmungsgemäßem Gebrauch dringt kein Wasser in die Maschine ein. Es ist also möglich, ohne
weitere Vorkehrungen vertikal nach oben gerichtet zu bohren (Überkopfbohren).

In der SR25/38/65/68/75 ist zusätzlich eine Unterspannungsauslösung integriert, d.h. nach einer
Unterbrechung der Netzspannung läuft die Maschine nach Spannungsrückkehr nicht unbeabsichtigt an.

Die SR25/38/65/68/75 ist mit einem neuartigen SR Motor (SR = switched reluctance) ausgestattet.
Die Kommutierung (wechselhafte Bestromung der Statorpole) übernimmt eine microcomputergesteuerte
Leistungselektronik. Die Drehzahl bleibt über den gesamten Leistungsbereich nahezu konstant, dadurch

wird das Anbohren erleichtert.
SR38/68/75 sind mit einem 3-Gang Schaltgetriebe versehen. Neben den drei Getriebegängen kann der

Motor zusätzlich in verschiedenen Stufen betrieben werden. Es können somit die Gänge laut Tabelle (s.
unten) gewählt werden.

Die Drehzahlen der SR25/65 werden nur über den Motor geschaltet, dabei können sechs Drehzahlstufen
gewählt werden, die auch während des Betriebs geschaltet werden können.

3.1 Technische Daten

Maschinentyp SR25 SR25S SR38 SR38S SR 65 SR65S SR68 SR 75 SR75 S
Nennspannung V 230 400 3~
Nennstrom A 16 15
Nennleistung W 3700 7500
Abgabeleistung W 2700 5700
Nennfrequenz Hz 50-60 50-60
Nenndrehzahlen 1/min 230 -

570

300 - 740 180 -

1370

340-2580 140 -

305

260 - 560 205 - 1370 60 - 300 80 - 435

Bohr Ø in Beton ca. mm 70 - 370 65 - 300 50 -

400

20 - 280 125 -

540

80 - 330 50 - 350 150 - 900 100 - 600

Gewicht kg 14,7 14,7 16 18,3 14,7 16 19,5
Schutzart IP 55
Werkzeugaufnahme 1 1/4" UNC, M33/3

Betriebsdaten SR25 Stufe 1 Stufe 2 Stufe 3 Stufe 4 Stufe 5 Stufe 6
Drehzahl 1/min 230 280 340 410 490 570
Bohr Ø Beton mm 200 - 370 170 - 310 140 - 260 110 - 210 100 - 180 70 - 150
Wassermenge l/min 1,4 -2,0 1,3 - 1,8 1,2 - 1,6 1,0 - 1,5 1,0 - 1,4 0,9 - 1,2

Betriebsdaten SR25 S Stufe 1 Stufe 2 Stufe 3 Stufe 4 Stufe 5 Stufe 6
Drehzahl 1/min 300 360 430 530 630 740
Bohr Ø Beton mm 160 - 300 130 - 240 110 - 200 90 - 160 75 - 140 60 - 120
Wassermenge l/min 1,3 -1,9 1,1 - 1,6 1,0 - 1,4 1,0 - 1,3 0,9 - 1,2 0,8 - 1,1

Betriebsdaten SR38 - Getriebestufe 1
Motorstufe/Drehzahl 1/min 1/180 2/220 3/260 4/320 5/380 6/440
Bohr Ø Beton mm 400 310 255 210 175 150
Wassermenge ca. l/min 2,0 1,8 1,6 1,4 1,3 1,2
Betriebsdaten SR38 - Getriebestufe 2
Motorstufe/Drehzahl 1/min 1/360 2/430 3/520 4/630 5/755 6/880
Bohr Ø Beton mm 190 155 130 105 90 75
Wassermenge ca. l/min 1,4 1,2 1,1 1,0 0,9 0,9
Betriebsdaten SR38 - Getriebestufe 3
Motorstufe/Drehzahl 1/min 1/560 2/670 3/810 4/980 5/1180 6/1370
Bohr Ø Beton mm 120 100 80 70 55 40
Wassermenge ca. l/min 1,1 1,0 0,9 0,8 0,7 0,6

5

Betriebsdaten SR38S - Getriebestufe 1
Motorstufe/Drehzahl 1/min 1/340 2/410 3/490 4/600 5/715 6/835
Bohr Ø Beton mm 280 160 135 110 90 80
Wassermenge ca. l/min 1,7 1,3 1,2 1,0 0,9 0,9
Betriebsdaten SR38S - Getriebestufe 2
Motorstufe/Drehzahl 1/min 1/680 2/810 3/970 4/1180 5/1410 6/1650
Bohr Ø Beton mm 100 80 70 60 50 40
Wassermenge ca. l/min 1,0 0,9 0,8 0,8 0,7 0,6
Betriebsdaten SR38S - Getriebestufe 3
Motorstufe/Drehzahl 1/min 1/1060 2/1260 3/1520 4/1840 5/2210 6/2580
Bohr Ø Beton mm 60 50 40 35 30 20
Wassermenge ca. l/min 0,8 0,7 0,6 0,6 0,5 0,4

Betriebsdaten SR65 Stufe 1* Stufe 2 * Stufe 3* Stufe 4 Stufe 5 Stufe 6
Drehzahl 1/min 140 175 205 240 270 305
Bohr Ø Beton mm 330 - 500 270 - 440 230 - 370 200 - 320 175 - 280 125 -250
Wassermenge l/min 2,2 - 2,7 2 - 2,5 1,8 - 2,3 1,7 - 2,1 1,6 - 2 1,3 - 1,9

Betriebsdaten SR68 - Getriebestufe 1
Motorstufe/Drehzahl 1/min 1/205 2/245 3/290 4/340 5/400 6/450
Bohr Ø Beton mm 350 275 235 200 170 150
Wassermenge ca. l/min 1,9 1,7 1,5 1,4 1,3 1,2
Betriebsdaten SR68 - Getriebestufe 2
Motorstufe/Drehzahl 1/min 1/410 2/480 3/570 4/670 5/790 6/880
Bohr Ø Beton mm 165 140 120 100 85 75
Wassermenge ca. l/min 1,3 1,2 1,1 1,0 0,9 0,9
Betriebsdaten SR68 - Getriebestufe 3
Motorstufe/Drehzahl 1/min 1/640 2/750 3/880 4/1040 5/1230 6/1370
Bohr Ø Beton mm 105 90 75 65 55 50
Wassermenge ca. l/min 1,0 0,9 0,9 0,8 0,7 0,7

Betriebsdaten SR75 - Getriebestufe 1
Motorstufe/Drehzahl 1/min 1/60* 2/70 3/85 4/100 5/115
Bohr Ø Beton mm 950 950 800 670 580
Wassermenge ca. l/min 3,1 3,1 2,8 2,6 2,4
Betriebsdaten SR75 - Getriebestufe 2
Motorstufe/Drehzahl 1/min 1/115* 2/140 3/165 4/200 5/230
Bohr Ø Beton mm 500 500 410 340 290
Wassermenge ca. l/min 2,2 2,2 2,0 1,8 1,7
Betriebsdaten SR75 - Getriebestufe 3
Motorstufe/Drehzahl 1/min 1/180* 2/215 3/260 4/310 5/360

Bohr Ø Beton mm 320 320 260 220 150
Wassermenge ca. l/min 1,8 1,8 1,6 1,5 1,2

Betriebsdaten SR75 S - Getriebestufe 1
Motorstufe/Drehzahl 1/min 1/75* 2/90 3/105 4/130 5/150
Bohr Ø Beton mm 800 750 630 520 450
Wassermenge ca. l/min 2,8 2,7 2,5 2,3 2,1
Betriebsdaten SR75 S - Getriebestufe 2
Motorstufe/Drehzahl 1/min 1/150* 2/175 3/210 4/250 5/290
Bohr Ø Beton mm 450 380 320 260 230
Wassermenge ca. l/min 2,1 1,9 1,8 1,6 1,5
Betriebsdaten SR75 S - Getriebestufe 3
Motorstufe/Drehzahl 1/min 1/230* 2/280 3/330 4/390 5/460
Bohr Ø Beton mm 290 240 200 170 140
Wassermenge ca. l/min 1,7 1,5 1,4 1,3 1,2

* Diese Motorstufen sind leistungsreduziert

Bohrungen über Ø 250 mm können nur mit besonders stabilem Bohrständer, unter Verwendung von
Schwerlastdübeln zur Befestigung, erstellt werden.

Bohrungen mit der SR65/68/75 können nur mit besonders dafür geeigneten äußerst stabilen und
sicheren Bohrständern erstellt werden. Die SR75 muss dabei unbedingt mit 8, die SR65 mit 6 Schrauben
am Bohrständer befestigt werden.

6

Bitte beachten Sie, dass die SR75 ein Nenndrehmoment von bis zu 700 Nm entwickelt und beim
Blockieren der Bohrkrone das Drehmoment auf über 1000 Nm ansteigen kann.

3.2 Lieferumfang

Diamant-Kernbohrmaschine (1) mit Kugelhahn und Stecknippel (1a) und Bedienungsanleitung.

3.3 Geräuschemission und Vibration (EN 62841)

SR25/38 SR65/68/75
Der typische A-bewertete Schalldruckpegel beträgt 75 dB(A) 80 dB(A)
Der typische A-bewertete Schallleistungspegel beträgt 88 dB 92 dB
Die typische bewertete Beschleunigung beträgt 2,5 m/s² 2,5 m/s²

4. V O R B E R E I T U N G

Überzeugen Sie sich, dass die Maschine beim Transport nicht beschädigt wurde. Prüfen Sie, ob die
Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

4.1 Elektrischer Anschluss

Schließen Sie die SR25/38/65/68/75 nur an eine ordnungsgemäß geerdete Schutzkontaktsteckdose an.
Verwenden Sie bei Bedarf nur hochwertige Verlängerungskabel mit ausreichendem Querschnitt:

SR25/38: bis 75 m Länge - 3G2,5 Qualität z.B. H 07BQ-F oder H 07RN-F
SR65/68/75: bis 75 m Länge - 4G2,5 Qualität z.B. H 07BQ-F oder H 07RN-F

Gemäß EN62841-1, EN62841-3-6, hat der elektrische Anschluss von Diamant-Kernbohrmaschinen
(SR25/38) mit Wasserzufuhr grundsätzlich über einen Fehlerstrom-Schutzschalter (FI, PRCD) zu
erfolgen.

Entsprechend diesen Bestimmungen sind die Maschinen (SR25/38) mit einem im Netzkabel montierten
PRCD Schutzschalter ausgerüstet. Dieser beinhaltet sowohl FI-Schutz, als auch
Unterspannungsauslösung.

Der PRCD ist nach dem Einstecken des Netzsteckers in die Steckdose durch Drücken der
ON-Taste (grün) einzuschalten. Bei Spannungsabfall schaltet der PRCD ab und ist dann nach
Spannungsrückkehr wieder erneut einzuschalten.
Der Bemessungsstrom, d.h. der Fehlerstrom bei dem der Schutzschalter abschaltet, beträgt 10 mA.

Der PRCD darf nicht im Wasser liegen. Er ist vor dem Beginn der Arbeiten immer auf seine
einwandfreie Funktion zu überprüfen.

Beachten Sie die einschlägigen nationalen Bestimmungen zum Anschluss von Diamant­Kernbohrmaschinen.

Achten Sie darauf, dass das Verlängerungskabel während des Betriebs nicht aufgerollt ist,
damit eine ausreichende Wärmeabfuhr gewährleistet ist. Denken Sie daran, dass die
SR25/38 den maximal möglichen Strom dem elektrischen Netz entnimmt. Schließen Sie
also an die betreffende Sicherung keine weiteren Verbraucher mehr an, da sonst Leitung
und Netzsicherung überlastet werden. Bitte sorgen sie dafür, dass die SR65/68/75 nur an
einer schutzgeerdeten 16A CEE Steckdose angeschlossen wird. Betreiben Sie die
Maschine an einer höher abgesicherten Steckdose, riskieren Sie im Fehlerfall ein totales
Durchbrennen der Elektronik. Nach den einschlägigen Bestimmungen dürfen Maschinen
im gewerblichen Bereich nur über Baustromverteiler betrieben werden. Achten Sie darauf,
dass dabei grundsätzlich Fehlerstromschutzschalter des Typs B, oder B+ integriert sind,
da ein FI Typ A im Fehlerfall versagen kann, d.h. nicht auslöst. Durch den Ableitstrom kann
die Maschine beim Berühren elektrisieren, wenn der Schutzleiter nicht korrekt
angeschlossen ist. In diesem Fall unbedingt sofort den Netzstecker ziehen und den
Schutzleiter überprüfen.

Die o.a. Geräte können an einem Generator oder bauseitigen Transformator betrieben werden, wenn
folgende Bedingungen eingehalten sind:

- Betriebsspannung innerhalb +5% und –10 % zur Nennspannung

- integrierter automatische Spannungsregler mit Anlaufverstärkung

- Frequenz 50 – 60Hz; max. 65 Hz

- Wechselspannung, Abgabeleistung mindestens
SR25/38 - 4,5 kVA
SR65/68/75 - 13 kVA

Betreiben Sie am Generator / Transformator keinesfalls gleichzeitig andere Geräte. Das Ein- und
Ausschalten anderer Geräte kann Unterspannungs- und / oder Überspannungsspitzen verursachen, die
das Gerät beschädigen können.

7

4.2 Wasseranschluss

Schließen Sie die Maschine über den Stecknippel an die Wasserversorgung an.

Achtung: Max. Wasserdruck 3 bar

Als Verbindungsstück zur Maschine verwenden Sie bitte eine GARDENA-Kupplung. Die
Kunststoffkupplung erhalten Sie z.B. im Bau- oder Gartenfachmarkt. Eine qualitativ hochwertige
Messingkupplung erhalten Sie bei WEKA direkt.

Verwenden Sie nur sauberes Leitungswasser, da durch Schmutzwasser der Wärmeübergang an den
Kühlflächen erheblich gestört wird, und dadurch am Motor irreparable Schäden entstehen können.
Außerdem verschleißen die Wellendichtringe sehr schnell.

Wenn Wasser aus der Leckbohrung am Wasseranschlussring oder am hinteren Teil des Motors
austritt, sind die Wellendichtringe unverzüglich zu wechseln.
Dies sollte nur in einer autorisierten Fachwerkstatt vorgenommen werden.

Achtung: Bei Volllast ist zur Kühlung des Motors mind. 1l Wasser pro Minute erforderlich.
Öffnen Sie nach dem Betrieb den Kugelhahn, damit der Kühlspalt leer läuft. Dies ist besonders

in der kalten Jahreszeit wichtig - Frostgefahr.

4.3 Montage im Bohrständer

Die Maschine wird am Getriebefuß (s. Bild) am Bohrständer befestigt.(SR25/38/68: 4 Schrauben M8,
SR65: 6 Schrauben M8, SR75: 8 Schrauben M8) am Bohrständer (2), oder an einer Adapterplatte, die
der Hersteller des Bohrständers liefert, befestigt.

Ziehen Sie die Schrauben mit einem Drehmoment von 20 Nm an und wählen Sie die
Schraubenlänge dabei so, dass die Einschraublänge mind. 20 mm beträgt (SR25/38 15mm).

Setzen Sie die Maschine nur in einem stabilen, und mit präzisen und spielarmen Führungen versehenen
Bohrständer ein.

Achten Sie darauf, dass die Maschinenachse absolut parallel zur Bohrständersäule verläuft. Verwenden
Sie nur Bohrständer mit ausreichender Standsicherheit.

Bitte ziehen Sie die Bohrkrone nur ohne Hindernis aus dem Bohrloch, d.h. versuchen Sie nicht, eine
verklemmte Bohrkrone auszuziehen, da hohe, schräge Zugkräfte auf die Bohrspindel das Lagergehäuse
abreisen können. Beachten Sie, besonders bei Horizontalbohrungen, dass der Bohrkern nicht mit der
Bohrkrone ausgezogen wird, da sein u.U. hohes Gewicht ebenfalls das Lagergehäuse abreisen kann.

Da der Bohrständer nicht Bestandteil des Lieferumfangs ist, wird hier nur auf einige wichtige
Anwendungsmerkmale hingewiesen.

Beachten Sie bitte hierzu die Betriebsanleitung für den Bohrständer.

Die Sicherheits- und Arbeitshinweise für den verwendeten Bohrständer sind strikt zu
beachten.

Befestigungsarten

Dübelbefestigung - Die am häufigsten angewandte Befestigungsart. Benutzen Sie nur Metalldübel.
Verstreben - Auch ist es möglich, den Bohrständer mit einer geeigneten Strebe (Verspannsäule) gegen

eine starre Wand zu verspannen. Verspannsäulen werden vom Diamantwerkzeughandel angeboten.
Mit der SR-Maschine können Sie ohne weitere Vorkehrungen Überkopfbohren. Zum Schutz der

Bedienungsperson vor Wasser sollten Sie jedoch grundsätzlich einen Wassersammelring verwenden
(Bohrständerzubehör). Denken Sie daran, dass der durchgebohrte Kern in die Bohrkrone rutscht und
Maschine und Bohrständer zusätzlich belastet. Größere Kerne sind entsprechend zu sichern.

Um eine zu hohe körperliche Belastung zu vermeiden, sind die Diamant-Kernbohrmaschine und der
Bohrständer nur im getrennten Zustand zu montieren und zu tragen.

4.4 Diamant-Bohrkrone (Werkzeug)

Die Werkzeugaufnahme der SR-Maschine besteht aus einem Gewindezapfen mit 1 1/4" UNC oder dem
wesentlich leichter zu lösenden dreigängigen Gewindezapfen M33/3.

Setzen Sie nur geeignete hochwertige Diamantwerkzeuge ein.
Verwenden Sie schnittfreudige Werkzeuge und achten Sie darauf, dass die Diamantsegmente gegenüber

dem Bohrkronenrohr am Innen- und Außendurchmesser ausreichend überstehen.
Versehen Sie das Werkzeuggewinde mit etwas wasserfestem Fett, damit sich das Werkzeug wieder

leicht lösen lässt.
Drehen Sie die Bohrkrone fest auf das Werkzeuggewinde auf.
Achten Sie darauf, dass der Rundlauffehler an den Diamantsegmenten der Bohrkrone nicht größer als

1 mm ist (Rundlaufschlag).
Verwenden Sie zum Wechseln der Bohrkrone nur passende Maulschlüssel. Halten Sie dabei mit einem

zweiten Maulschlüssel die Bohrspindel fest.

Verwenden Sie niemals einen Hammer, o.ä. zum Lösen der Bohrkrone. Verlängern Sie ggf.
den Maulschlüssel.

8

5. I N B E T R I E B N A H M E

5.1 Tastatur und Display

Die SR-Maschinen sind mit einer Folientastatur und einem Display versehen. Über die Tastatur kann der
Motor gestartet (grüne Starttaste) und ausgeschaltet (rote Stoptaste) werden. Über die Tasten + und ­kann die Drehzahl in 6 (4) Stufen vorgewählt werden. Die passenden Bohrdurchmesser werden dabei
im Display angezeigt. Beim Einschalten durch die Starttaste wird dann der Motor mit der vorgewählten
Drehzahl gestartet. Die Drehzahl können Sie auch während dem Bohren ändern, indem Sie einfach den
gewünschten Bohrdurchmesser ändern und die Starttaste erneut drücken.

Bei der SR25/65 werden jeweils zwei Bohrdurchmesser abwechselnd angezeigt. Der erste Wert
entspricht dabei einer Schnittgeschwindigkeit von 2,5 m/s, der zweite einer von 4,5 m/s.

Bei der SR38/68/75 werden jeweils drei verschiedene Bohrdurchmesser abwechselnd angezeigt, die den
drei Getriebegängen entsprechen. Die angezeigten Bohrdurchmesser sind dabei mit einer mittleren
Schnittgeschwindigkeit von 3,5 m/s berechnet.

Die Drehzahlen überschneiden sich in den einzelnen Stufen, somit können mindestens zwei Stufen für
einen Bohrdurchmesser entsprechend gewählt werden, um die bestmöglichen Ergebnisse zu erzielen.

5.2 Soft Turn Funktion

Durch gemeinsames Betätigen der + und - Taste wird die Soft Turn Funktion angewählt, die durch
abwechselndes Anzeigen der Ziffern 000 und 999 signalisiert wird. Nach Betätigen der Starttaste dreht
die Maschine mit einer geringen Drehzahl von 40 1/min und einem sehr kleinen Drehmoment. Mit dieser
Einstellung kann das Bohrwerkzeug gefahrlos maschinell aufgedreht werden.

5.3 Motorschutz

Der elektronische Motorschutz regelt den Motorstrom und begrenzt ihn auf den Maximalwert. Dadurch
sinkt bei einer Überlastung die Drehzahl stark ab. Entlasten Sie nun den Motor wieder, steigt die Drehzahl
wieder auf die Nenndrehzahl an. Überlasten Sie den Motor weiter, bis die Drehzahl ganz auf Null abfällt,
schaltet die Elektronik den Motor nach wenigen Sekunden ab.

Wird der Motor mit zu wenig Kühlwasser betrieben, wird er durch den integrierten Übertemperaturschutz
abgeschaltet. Sorgen Sie nun umgehend dafür, dass ausreichend Kühlwasser durch den Motor fließt
(mind. 1l/min), um ihn rasch abzukühlen.

Sorgen Sie grundsätzlich für eine ausreichende Wasserkühlung, da sonst Motor und
Leistungselektronik Schaden nehmen können.

5.4 Fehleranzeige

Tritt ein Fehler auf, so blinkt die rote LED unter der Starttaste und der Fehlercode wird auf dem Display in
Form einer zweistelligen Ziffer angezeigt. Die Bedeutung der Ziffern wird nachfolgend erläutert.

Fehler­code

Bedeutung Maßnahme

1 Überstrom Der Motor wurde abrupt überlastet (blockiert)
2 Übertemperatur Die Kühlung des Motors ist zu gering.

Wassertemperatur zu hoch oder zu geringer Durchfluss

3 Überlast Der Motor wurde längere Zeit blockiert, oder im

Überlastbereich (Drehzahlabfall) betrieben.
4 Interrupt schwerer Fehler im Controller
5 Watchdog schwerer Fehler im Controller
6 Brown out schwerer Fehler im Controller
8 Wartungsintervall

überschritten

nach 250 Betriebsstunden ist die Maschine zu warten.

Um starten zu können muss nun die Starttaste dreimal

betätigt werden
10 Zwischenkreisspannung fehlt Ladeschaltung für Uzw defekt
11 Netzspannung zu hoch Die Maschine liegt an zu hoher Spannung (Generator)
12 Netzspannung zu niedrig Die Maschine liegt an zu niedriger Spannung

(Generator)
13 Betriebsspannung zu hoch Die Spannung ist immer, oder kurzzeitig zu hoch

(Generator, oder Störspannung)

9

14 Betriebsspannung zu niedrig Die Spannung ist während des Betriebs immer, oder

kurzzeitig zu niedrig (zu langes Verlängerungskabel, zu

geringer Querschnitt, Generator zu schwach, oder

Phasenausfall)

Die Fehler 10 - 14 müssen durch Betätigen der roten STOP Taste quittiert werden.
Die Fehler 04 - 06 können nicht quittiert werden. Es ist davon auszugehen, dass die Motorsteuerung
defekt ist.

Wird die Maschine mit dem elektrischen Netz verbunden, so werden zuerst die Daten des
Motorcontrollers in den Displaycontroller übertragen, das dauert einige Sekunden, währendessen blinkt
die grüne LED unter der Starttaste. Sobald sie erlischt, ist die Maschine betriebsbereit.

5.5 Fehleranalyse

Die Fehleranalyse ist vorrangig für den Service der SR-Maschinen bestimmt. Um in das Servicemenü
zu gelangen drücken Sie bitte die Starttaste, während Sie die Maschine mit dem elektrischen Netz
verbinden (Stecker einstecken). Halten Sie die Starttaste solange gedrückt, bis die grüne LED unter der
Starttaste zu blinken beginnt und lassen Sie sie dann los. Mit den + und - Tasten navigieren Sie durch
das Servicemenü.

Durch erneutes Betätigen der Starttaste verlassen Sie das Servicemenü wieder.
Die einzelnen Menüpunkte sind nachfolgend aufgelistet:

Menü­punkt

Kurzbezeichnung Bedeutung

1 STZ Betriebsstunden bis zum Service (Wartung)
2 BSZ gesamte Anzahl der geleisteten Betriebsstunden
3 On-Counter Anzahl der Einschaltzyklen
4 OFF-Counter Anzahl der Ausschaltzyklen
5 VN-ST Softwareversionsnummer der Motorsteuerung
6 VN-IO Softwareversionsnummer der I/O-Steuerung
7 Typ Maschinentyp
08 - 31 Fehlerspeicher Ausgabe der zuletzt aufgetretenen Fehler (max. 24). Es blinken

abwechselnd Index und Fehlercode. Der zuletzt aufgetretene
Fehler blinkt mit doppelter Frequenz.

5.6 Getriebeschaltung

Die SR38/68/75 ist mit einem 3-Gang Schaltgetriebe versehen.
Schalten Sie nie mit Gewalt und nur im Auslauf bzw. bei Stillstand der Maschine.

Wählen Sie stets die geeignete Drehzahl dem Bohrdurchmesser entsprechend aus (s.o.a. Tabelle und
Leistungsschild auf der Maschine).

5.7 Sicherheitskupplung

Die integrierte Sicherheitskupplung schützt Bedienungsperson, Maschine und Werkzeug vor hoher
mechanischen Überlastung. Bei ordnungsgemäßer Verwendung sollten Sie ein Auslösen der Kupplung
kaum bemerken.

5.8 Bohren

Stellen Sie die Wassermenge am Kugelhahn (1a) entsprechend der o.a. Tabelle ein. Sorgen Sie dabei
dafür, dass das abgetragene Material vollständig aus dem Bohrloch gespült wird.
Sie spülen zu wenig, wenn sich um das Bohrloch Bohrschlamm bildet.

Arbeiten Sie mit genügend Anpresskraft. Ist sie zu gering, neigen die Diamanten zum "Polieren". In
diesem Fall wird die Vorschubgeschwindigkeit immer geringer, bis zuletzt kein Abtrag mehr erfolgt.

Abhilfe kann dann nur noch geschaffen werden, wenn die Diamant-Segmente mit einem SiC-Schleifstein
"nachgeschärft" werden.

Ist das Drehmoment zu gering, schalten Sie bitte auf die nächst kleinere Getriebestufe.
Achten Sie darauf, dass Bohrkrone und somit Bohrständer nicht vibrieren, da dadurch die Diamanten aus
der Bindung gerissen werden und Bohrständer und Maschine stark verschleißen.

Beim Durchbohren von Eisenarmierungen sollten Sie die Anpresskraft gegebenenfalls erhöhen, und
wenn nötig auf den nächst kleineren Gang zurückschalten.

Sollte das Bohrwerkzeug klemmen, versuchen Sie nicht, dieses motorisch durch Ein- und Ausschalten
der Maschine zu lösen. Schalten Sie die Maschine sofort ab und lösen Sie die Bohrkrone durch Rechts­und Linksdrehen mit einem passenden Maulschüssel. Ziehen Sie dabei die Maschine vorsichtig aus dem
Bohrloch.

10

Sorgen Sie dafür, dass Sie keine Wasserleitung, oder gar eine elektrische Leitung an- oder
durchbohren. Im Zweifelsfalle sollten Sie grundsätzlich den Bohrbereich mit einem
Leitungsdetektor absuchen.

6. W A R T U N G
ACHTUNG: Ziehen Sie grundsätzlich vor Beginn der Wartungs- oder Reparaturarbeiten den

Netzstecker.

Reinigen Sie die Maschine nach Beendigung der Bohrarbeiten. Säubern Sie dabei auch das
Bohrkronenaufnahmegewinde und befetten Sie es.
Reinigen Sie die Maschine mit einem trockenen oder feuchten Tuch und nicht mit einem harten
Wasserstrahl.

Sorgen Sie dafür, dass besonders Gehäuse, Kabeleinführungen und EIN-AUS Taster nicht
beschädigt werden, bzw. setzen Sie die SR-Maschine unverzüglich außer Betrieb, wenn
diese Teile beschädigt sind, da Wasser eindringen kann und dadurch für die
Bedienungsperson ein erhebliches Risiko eines “elektrischen Schlages” besteht.
Außerdem muss davon ausgegangen werden, dass die aufwendige Elektronik dabei
irreparabel beschädigt wird.

In die SR-Maschine ist ein Betriebsstundenzähler integriert, der auf 250 Stunden eingestellt ist.
Nach Erreichen dieser Betriebszeit muss die Starttaste dreimal eingeschaltet werden, um den

Motor zu starten. Bringen Sie nun die Maschine zur Inspektion zu einer WEKA Servicestation,
damit die Maschine gewartet und der Zähler wieder zurückgestellt werden kann. Arbeiten Sie in
ihrem eigenen Interesse nicht länger als 20 Stunden weiter.

Bei Beschädigung des PRCD oder Steckers ist dieser nur in einer autorisierten Fachwerkstatt
(www.weka-elektrowerkzeuge.de) zu reparieren, bzw. zu ersetzen.

Bei Beschädigung des Kabels ist dieses durch ein speziell vorbereitetes Kabel zu ersetzen, welches in
einer autorisierten Fachwerkstatt bezogen werden kann.

6.1 Ölbadgetriebe

Die SR-Maschinne besitzt wie alle Diamant-Kernbohrmaschinen von WEKA ein Ölbadgetriebe.
Durch die besonders effiziente Schmierung wird eine hohe Lebensdauer der Maschine erreicht. Achten

Sie bitte besonders auf Leckagen.
Sollten Sie einen Ölaustritt bemerken, setzen Sie bitte unverzüglich die Maschine außer Betrieb und

senden Sie sie zur Überprüfung an eine unserer Servicewerkstätten, oder direkt an uns. Die Anschriften
finden Sie im Internet.

6.2 Wasseranschluss

Wenn Wasser aus der Leckbohrung am Wasseranschlussring (Pos. 505) austritt, sind die
entsprechenden Wellendichtringe unverzüglich zu wechseln.

Dies sollte nur in einer autorisierten Fachwerkstatt vorgenommen werden.

7. G A R A N T I E

Für die WEKA Kernbohrmaschine leisten wir 12 Monate Garantie vom Tag der Lieferung an. In
dieser Zeit beheben wir kostenlos Material- und Fertigungsfehler.
Keine Garantieleistung erfolgt bei normaler Abnützung, Überlastung, Nichtbeachtung der

Betriebsanleitung und Eingriffen von Nichtberechtigten oder Verwendung von fremden Teilen. Weiterhin
fallen Verschleißteile wie Wellendichtringe, Überlastkupplung und EIN-AUS Taster nicht unter die
Gewährleistung.

8. E G - K O N F O R M I T Ä T S E R K L Ä R U N G

Bezeichnung: Diamant-Kernbohrmaschine - zum Bohren in Beton, Gestein und Mauerwerk
Typ: SR25, SR38, SR65, SR68, SR75 (mit Varianten)
ab Seriennr: 0416001

Wir erklären in alleiniger Verantwortlichkeit, dass dieses Produkt mit den folgenden Normen oder
normativen Dokumenten übereinstimmt: EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3,
EN60204-1 (SR65/68/75), EN 62841-1 (SR25/38), EN 62841-3-6 (SR25/38) und somit den
Bestimmungen folgender Richtlinien entspricht: 2006/42/EG, 2014/30/EU, 2011/65/EU.

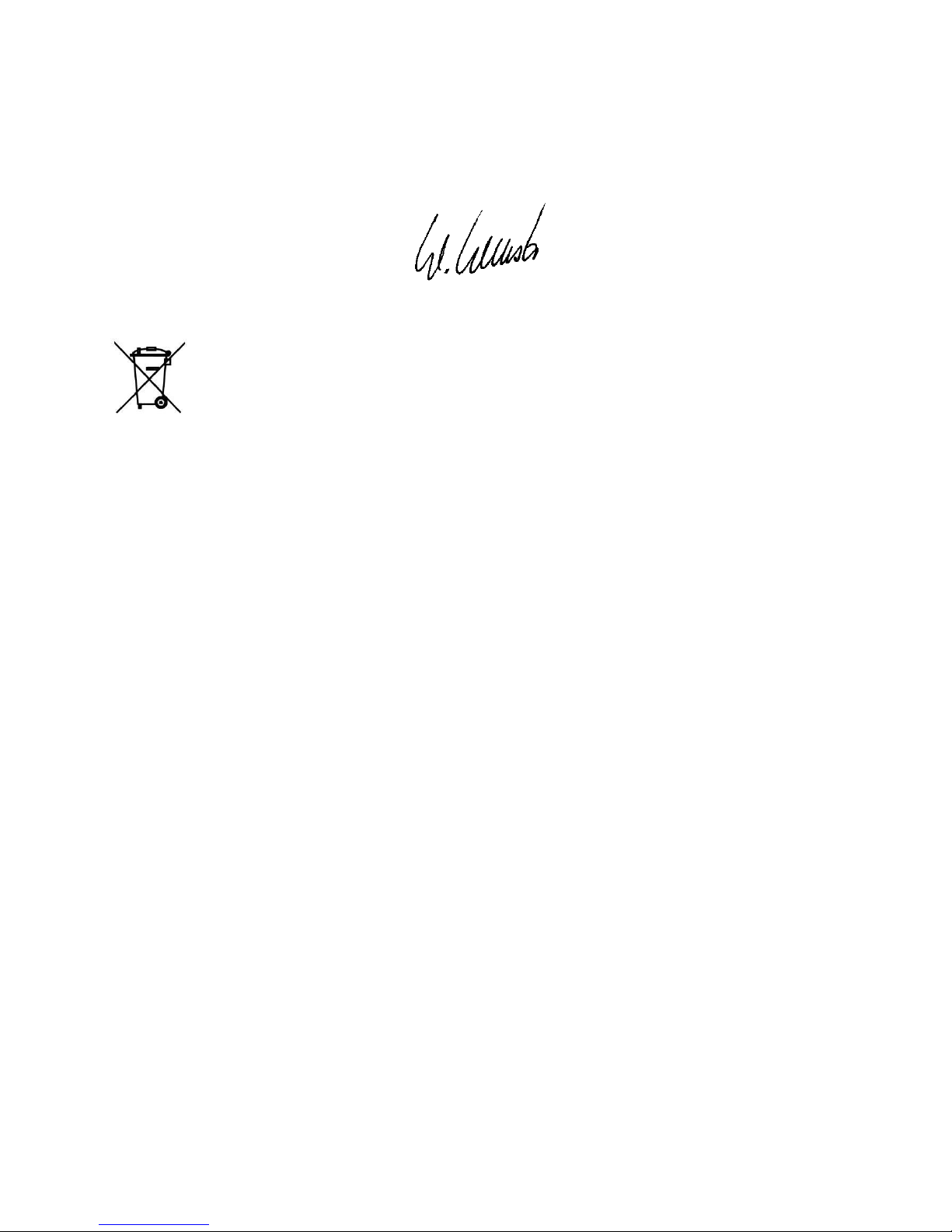

WEKA Elektrowerkzeuge Neubulach, 20.04.2016
Auf der Höhe 20 Wilhelm Wurster, Inhaber
D 75387 Neubulach

11

9. E N T S O R G U N G

Nach der Richtlinie 2002/96/EG sind wir verpflichtet, Altgeräte zurückzunehmen, um sie
stofflich zu trennen und zu recyceln. Bitte sorgen Sie dafür, dass Altgeräte nicht in den
unsortierten Siedlungsabfall gelangen, sondern an uns, bzw. im Ausland an unsere
Vertretungen zurückgegeben werden.

Originalbetriebsanleitung - Änderungen vorbehalten 0416

12

GB

OPERATING INSTRUCTIONS - DIAMOND CORE DRILL SR25, SR38, SR65, SR68, SR75 (S)

Please read these instructions carefully before starting up the machine!

In the WEKA diamond core drilling machine you have an outstanding quality product with which you will
be very satisfied, provided you use it properly.

1. G E N E R A L S A F E T Y P R E C A U T I O N S

WARNING! Read all safety precautions and instructions. Failures in the compliance with these

safety precautions and instructions can cause electric shock, fire and/or heavy injuries.

Please keep these safety precautions and instructions for the future.

The term “electric tool” used in the safety precautions corresponds to mains operated electric tools (with
mains cord) and to battery operated electric tools (without mains cord).

1) Security of employment

a ) Keep your working area clean and well illuminated. Disorder or unilluminated working

areas can cause accidents.

b ) Do not work in explosive ambiances with the electric tool, in which there are

flammable liquid, gases or dusts. Electric tools generate sparks which can inflame the
dust or vapors.

c ) Keep children and other persons away from the electric tool while using it. When

being distracted, you can lose the control on the device.

2) Electrical safety

a ) The mains plug of the electric tool must fit into the socket. The plug must not be

changed in any kind. Do not use adapter plugs together with earthed electric tools.

Unmodified plugs and fitting sockets reduce the risk of electric shock.

b ) Avoid body contact with earthed surfaces, like tubes, heatings, cookers and fridges.

There is a higher risk of electric shock when your body is earthed.

c ) Keep your electric tool away from rain or wetness. The infiltration of water into an

electric tool increases the risk of an electric shock.

d ) Do not divert the cord from its intended use from carrying or hanging up the electric

tool, or for pulling the plugs from the socket. Keep the cord away from heat, oil,
sharp edges or moving device parts. Damaged or tangled cords increase the risk of an

electric shock.

e ) If you work outside with your electric tool, only use extension cords that are

appropriate for outside use. The use of a extension cord which is appropriate for outside
use reduces the risk of an electric shock.

f ) If the use of the electric tool in humid areas is inevitable, use a ground fault circuit

interrupter (GFCI). The use of a GFCI reduces the risk of an electric shock.

3) Personal safety

a ) Be attentive, pay attention to what you do and go to work with the electric tool with

reason. Do not use an electric tool when you are tired or under the influence of
drugs, alcohol or pharmaceuticals. One moment of carelessness while using an electric

tool kann cause serious injuries.

b ) Wear personal protective equipment and always goggles. The wearing of personal

protective equipment, like dust mask, skid-proof shoes, protection helmet or hearing
protection, depending on the kind and use of the electric tool reduces the risk of injuries.

c ) Avoid unintended start up. Make sure that the electric tool is switched off before

connecting it to the mains and/or the battery, picking it up or carrying it. When you
have your finger on the switch while carrying the electric tool or connect the device to the
mains when it is switched on, this can cause accidents.

d ) Remove adjusting tools or wrenches before switching on the electric tool. A tool or

wrench which is located on a turning device can cause injuries.

13

e ) Avoid abnormal posture. Care for safe standing and keep the balance anytime. Do

not work on a ladder. Thus you can control the electric tool better in unexpected
situations.

f ) Wear suitable clothing. Do not wear wide clothing or jewelry. Keep hair, clothing

and gloves away from moving parts. Wide clothing, jewelry or long hair can be caught
by moving parts.

g ) If there is the possibility to assemble a dust exhauster and collecting device, make

sure that these are connected and used correctly. The use of a dust exhauster can
reduce dangers by dust.

h ) Do not fall in false sense of security due to familiarity with the electric power tool

after frequent use and do not disregard the safety requirements of electric power
tools. Careless behaviour can cause severe injury within fractions of a second.

4) Use and handling of the electric tool

a ) Do not overload the device. Use the appropriate electric tool for your work. With the

appropriate electric tool you work better and saver in the declared range of performance.

b ) Do not use an electric tool whose switch is damaged. An electric tool which can not

be switched on and off is dangerous and has to be repaired.

c ) Unplug the plug from the socket and/or remove the battery before carrying out

instrument settings, exchanging accessories or put the device aside. This safety
measure avoids the unintended start of the electric tool.

d ) Keep unused electric tools out of reach of children. Do not allow persons to use the

device who are not familiar with it or have not read these instructions. Electric tools
are dangerous if they are used by inexperienced persons.

e ) Maintain electric tools with care. Check if movable parts function correctly and do

not jam, if parts are broken or damaged in that way, that the function of the electric
tool affected. Have damaged parts repaired before using the device. Many accidents

originate from bad maintained electric tools.

f ) Keep the cutting tool sharp and clean. Carefully maintained cutting tools with sharp

edges do jam less and are easier to guide.

g ) Use electric tool, accessory, operation tools, etc. according to these instructions.

Thereby consider the conditions of employment and the work to be done. The use
of electric tools for others than the intended task can result in dangerous situations.

h ) Keep handles and grip surfaces dry, clean and free of oil and fat. Slippery handles

and grip surfaces do not allow a safe use and control of the electric power tool in
unforeseen situations.

5) Service

a ) Have your tool only repaired by qualified personnel and only with original spare

parts. Thus it is assured that the safety of the electric tool is being obtained.

6) Safety precautions for drilling machines

a ) If water is required for drilling drain off the water from the working area or use a

water collecting system. These precautions keep the working area dry and reduce the

risk of an electric shock.

b ) Operate the electric power tool at the insulated handle surfaces if the cutting tool

can hit hidden current lines or the own power cable of the electric power tool.

Contact between the cutting tool and a live cable can apply voltage to metal parts of the
electric power tool an cause an electric shock.

c ) Wear hearing protection while using drilling machines. The effect of noise can cause

hearing loss.

d ) If the cutting tool blocks, stop the feed and switch off the electric power tool. Check

the reason of blocking and remove the cause for blocking cutting tools.

e ) If you want to switch on a diamond core drill whose drill bit sticks in the workpiece,

check if the cutting tool can revolve freely before switching on. If the cutting tool is
clamped, it possibly will not turn, may cause an overstress of the tool or cause the

14

diamond core drill to come loose from the workpiece.

f ) If attaching the drill stand at the workpiece by means of dowels or screws, make

sure that the used anchorage is able to hold the machine during operation securely.

If the workpiece is not resistant or porose the dowel can be removed whereby the drill
stand separates from the workpiece.

g ) When fastening the drill stand on the workpiece by means of vacuum pump make

sure that the surface is smooth, clean and non-porous. Do not mount the drill to
laminated surfaces such as on tiles and coatings of composites. If the surface of the
workpiece is not smooth, flat or sufficiently secured, the vacuum plate can loosen from the
workpiece.

h ) Make sure that the vacuum power is sufficiently safe before drilling. If there is

insufficient vacuum power the vacuum plate can loosen from the workpiece.

i ) Never perform overhead drilling when the machine is attached only by vacuum

plate. In case of loss of the vacuum, the vacuum plate detaches from the workpiece.

j ) Make sure that persons and working area on the opposite site are protected if you

drill through walls and ceilings. The drill bit can overlap the borehole and the drill core
can fall out of the drill bit on the other side.

k ) For overhead drilling always use a water collecting system prescribed by the

manufacturer. Make sure that no water seeps into the tool. The penetration of water
into the power tool increases the risk of electric shock.

2. P A R T I C U L A R I N F O R M A T I O N - Please note!

This core drilling machine is only intended for industrial use and may only be operated by trained
personnel.
Proper use extends only to the drilling of rock, concrete and masonry.

For operation, the relevant regulations must be observed.

Power tools must regularly (approx. 6 months) be checked on safety by a specialist.

After any interruption to your work, only switch the core drilling machine on again after you have satisfied
yourself that the drill bit can rotate freely.

Wear hearing protection while using drilling machines.

3. T E C H N I C A L D E S C R I P T I O N

The SR25/38/65/68/75 is a diamond core drilling machine only to be used in a core drill rig (2).

It is suitable for drilling into rock, concrete, asphalt and masonry. Through the addition of water through
the diamond drill bit (3) via the ball valve (1a) the drilled material is flushed away and the tool is cooled
(wet drilling). The drilling tool, the diamond drill bit (3), is a tube drill which is fitted with soldered-on or
welded-on segments impregnated with diamond splinters.

If necessary, the flushing water is extracted through a water collecting ring (4) by means of a suction unit.

The machine may not be used for a different purpose or with a different tool.

SRXXS identifies diamond core drills with faster gear version.

The SR25/38/65/68/75 is water protected and therefore corresponds to the water protection class IP 55.
The motor is water-cooled, i.e. the cooling and rinsing water flows through the cooling coil of the motor
before being leaded to the drill bit.

On proper use water can not enter the machine. Thus it is possible to drill upwards vertically (overhead
drilling) without any further precautions.

In the SR25/38/65/68/75 an undervoltage trip is integrated, i.e. after a break of the mains voltage the
machine doesn’t start accidentally on return of the voltage.

The SR25/38/65/68/75 is fitted with a novel SR-motor (SR = switched reluctance). The commutation
(alternating currenting of the stator poles) is managed by a power electronic which gets its orders from
a microcomputer. The speed is over the whole capacity range almost constant, therefore the start drilling
is made easier.

15

The SR38/68/75 are fitted with a 3-speed gear box. Besides the three gear speeds, the motor can
additionally be operated in different speeds. Thus the different speeds according to the table below can
be selected.

The speeds of the SR25/65 are only changed via the motor, thereby six motor speeds can be chosen,
which can also be changed while drilling.

3.1 Specifications

Machine type SR25 SR25S SR38 SR38S SR 65 SR65S SR68 SR 75 SR75S
Nominal voltage V 230 400 3~
Nominal current A 16 15
Nominal power W 3700 7500
Output power W 2700 5700
Nominal frequency Hz 50-60 50-60
Nominal speeds 1/min 230 -

570

300 ­740

180 ­1370

340­2580

140 - 305 260 - 560 205 - 1370 60 - 300 80 - 435

Drill Ø in concrete
approx.

mm 70 - 370 65 - 300 50 -

400

20-280 125 - 540 80 - 330 50 - 350 150 - 900 100 - 600

Weight kg 14,7 14,7 16 18,3 14,7 16 19,5
Protection class IP 55
Tool fixture 1 1/4" UNC, M33/3

Operating data SR25 Step 1 Step 2 Step 3 Step 4 Step 5 Step 6
Speed 1/min 230 280 340 410 490 570
Drill Ø concrete mm 200 - 370 170 - 310 140 - 260 110 - 210 100 - 180 70 - 150
Water supply l/min 1,4 -2,0 1,3 - 1,8 1,2 - 1,6 1,0 - 1,5 1,0 - 1,4 0,9 - 1,2

Operating data SR25 S Step 1 Step 2 Step 3 Step 4 Step 5 Step 6
Speed 1/min 300 360 430 530 630 740
Drill Ø concrete mm 160 - 300 130 - 240 110 - 200 90 - 160 75 - 140 60 - 120
Water supply l/min 1,3 -1,9 1,1 - 1,6 1,0 - 1,4 1,0 - 1,3 0,9 - 1,2 0,8 - 1,1

Operating data SR38 - Gear step 1
Motor step/Speed 1/min 1/180 2/220 3/260 4/320 5/380 6/440
Drill Ø concrete mm 400 310 255 210 175 150
Water supply l/min 2,0 1,8 1,6 1,4 1,3 1,2
Operating data SR38 - Gear step 2
Motor step/Speed 1/min 1/360 2/430 3/520 4/630 5/755 6/880
Drill Ø concrete mm 190 155 130 105 90 75
Water supply l/min 1,4 1,2 1,1 1,0 0,9 0,9
Operating data SR38 - Gear step 3
Motor step/Speed 1/min 1/560 2/670 3/810 4/980 5/1180 6/1370
Drill Ø concrete mm 120 100 80 70 55 40
Water supply l/min 1,1 1,0 0,9 0,8 0,7 0,6

Operating data SR38S - Gear step 1
Motor step/Speed 1/min 1/340 2/410 3/490 4/600 5/715 6/835
Drill Ø concrete mm 280 160 135 110 90 80
Water supply l/min 1,7 1,3 1,2 1,0 0,9 0,9
Operating data SR38S - Gear step 2
Motor step/Speed 1/min 1/680 2/810 3/970 4/1180 5/1410 6/1650
Drill Ø concrete mm 100 80 70 60 50 40
Water supply l/min 1,0 0,9 0,8 0,8 0,7 0,6
Operating data SR38S - Gear step 3
Motor step/Speed 1/min 1/1060 2/1260 3/1520 4/1840 5/2210 6/2580
Drill Ø concrete mm 60 50 40 35 30 20
Water supply l/min 0,8 0,7 0,6 0,6 0,5 0,4

16

Operating data SR65 Step 1* Step 2 * Step 3* Step 4 Step 5 Step 6
Speed 1/min 140 175 205 240 270 305
Drill Ø concrete mm 330 - 500 270 - 440 230 - 370 200 - 320 175 - 280 125 -250
Water supply l/min 2,2 - 2,7 2 - 2,5 1,8 - 2,3 1,7 - 2,1 1,6 - 2 1,3 - 1,9

Operating data SR68 - Gear step 1
Motor step/Speed 1/min 1/205 2/245 3/290 4/340 5/400 6/450
Drill Ø concrete mm 350 275 235 200 170 150
Water supply l/min 1,9 1,7 1,5 1,4 1,3 1,2
Operating data SR68 - Gear step 2
Motor step/Speed 1/min 1/410 2/480 3/570 4/670 5/790 6/880
Drill Ø concrete mm 165 140 120 100 85 75
Water supply l/min 1,3 1,2 1,1 1,0 0,9 0,9
Operating data SR68 - Gear step 3
Motor step/Speed 1/min 1/640 2/750 3/880 4/1040 5/1230 6/1370
Drill Ø concrete mm 105 90 75 65 55 50
Water supply l/min 1,0 0,9 0,9 0,8 0,7 0,7

Operating data SR75 - Gear step 1
Motor step/Speed 1/min 1/60* 2/70 3/85 4/100 5/115
Drill Ø concrete mm 950 950 800 670 580
Water supply l/min 3,1 3,1 2,8 2,6 2,4
Operating data SR75 - Gear step 2
Motor step/Speed 1/min 1/115* 2/140 3/165 4/200 5/230
Drill Ø concrete mm 500 500 410 340 290
Water supply l/min 2,2 2,2 2,0 1,8 1,7
Operating data SR75 - Gear step 3
Motor step/Speed 1/min 1/180* 2/215 3/260 4/310 5/360

Drill Ø concrete mm 320 320 260 220 150
Water supply l/min 1,8 1,8 1,6 1,5 1,2

Operating data SR75 S - Gear step 1
Motor step/Speed 1/min 1/75* 2/90 3/105 4/130 5/150
Drill Ø concrete mm 800 750 630 520 450
Water supply l/min 2,8 2,7 2,5 2,3 2,1
Operating data SR75 S - Gear step 2
Motor step/Speed 1/min 1/150* 2/175 3/210 4/250 5/290
Drill Ø concrete mm 450 380 320 260 230
Water supply l/min 2,1 1,9 1,8 1,6 1,5
Operating data SR75 S - Gear step 3
Motor step/Speed 1/min 1/230* 2/280 3/330 4/390 5/460
Drill Ø concrete mm 290 240 200 170 140
Water supply l/min 1,7 1,5 1,4 1,3 1,2

* These gears are power-reduced.

Holes of more than Ø 250 mm can only be produced with particularly stable rigs and the use of heavy
duty dowels for fastening.

Holes with the SR65/68/75 can only be made with especially appropriate, extremely stable and safe drill
rigs. The SR75 therefore has in any case to be fixed with 8 screws at the drill rig, the SR65 with 6 screws.

Please note that the machine develops a nominal torque of up to 700 Nm and that the
torque can increase up to 1000 Nm when the drill bits jams in the hole.

3.2 Scope of delivery

Diamond core drilling machine (1) with ball valve and water connect nipple (1a), and operating
instructions.

3.3 Noise emissions and vibration (EN 62841)

SR25/38 SR65/68/75
The typical A-rated sound pressure level is 75 dB(A) 80 dB(A)
The typical A-rated sound level is 88 dB 92 dB
The typical rated acceleration is 2,5 m/s² 2,5 m/s²

17

4. P R E P A R A T I O N

Convince yourself that the machine has not been damaged in transit. Check that the nominal voltage is
the same as the voltage indicated on the rating plate.

4.1 Electrical connection

Operate the SR25/38/65/68/75 only via a properly earthed socked. If required use only high-grade
extension cords with a sufficient cross-section:
SR25/38: up to 75m length - 3G2,5 quality e.g. H 07BQ-F or H 07RN-F
SR65/68/75: up to 75m length - 4G2,5 quality e.g. H 07BQ-F or H 07RN-F

According the European standards EN62841-1 and EN62841-3-6, the electrical connection of diamond
core drills (SR25/38) with water supply must be operated via a residual current device (RCD, PRCD) and
to a properly earthed socket.

In accordance with these regulations, the SR25/38 is fitted with an inline protector (PRCD) mounted in
the cord. This contains both, RCD protection and undervoltage tripping.

The PRCD must be switched on using the ON key after the power plug has been inserted into the socket
outlet. In the event of a voltage drop, the PRCD will switch off and must then be switched on again once
the power supply has been reestablished.
The rated current, i.e. the fault current at which the PRCD switches off, is 10 mA.

The PRCD must not lie in water. It must be checked for perfect functioning always before
starting the work.

The national provisions for the connection and use of diamond core drills are to be strictly
observed.

Take care that the extension cord is not rolled up on use for reaching a sufficient heat
removal. Consider that the SR25/38 takes the maximal power from the electrical mains.
Therefore do not connect other users to the concerning fuse, as the mains and the fuse
will then be overloaded. Please take care that the SR65/68/75 is only connected to an
earthed 16A CEE socket. If you operate the machine at a higher assured socket, you risk
in case of any fault the total burning of the electronic. According to the relevant
regulations machines in the commercial sector may be operated only by means of a
building power distribution system. Ensure that a residual current circuit breaker of type
B, or B + is integrated, since an FI type A can fail in the event of a fault. By the high leakage
current the machine can electrify when touched, if the ground line is not connected
correctly. In this case absolutely disconnect the mains plug immediately and check the
ground wire.

The above mentioned machines can be used at a generator or a transformator provided by the
construction site, if following conditions are kept:

- operating voltage within +5% and –10 % to nominal voltage

- integrated automatic voltage controller with start amplification

- frequency 50 – 60Hz; max. 65 Hz

- AC voltage, power output at least:
SR25/38 - 4 kVA
SR65/68/75 - 13 kVA

Do not use any other devices at the generator/transformator at the same time. The switching on and off
of other devices can cause undervoltage and / or over voltage peaks that can damage the machine.

4.2 Water connection

Connect the water to the water supply via the plug-in nipple.
Attention: max. water pressure 3 bar.

Please use a GARDENA coupling as the connecting piece to the machine. This can be obtained from
a garden center or builders' merchant.
A water coupling of brass of high value can be received directly from WEKA.
Use only clean water, as dirty water will considerably disturb the heat exchange on the cooling surface
and thereby the motor can be totally damaged. Else the seals wear out very quickly.

When water issues from the leakage hole on the water supply bush or at the back end of the
motor, the seals are to be changed at once. This is only to be done in an authorized repair center.
Attention: Under full power conditions at least 1l water per minute is required.
Open the water coupling after the operation, so that the cooling split can empty. This is especially
in cold seasons very important because of danger of frost.

18

4.3 Fitting up in the core drill rig

The SR25/38/68 is fastened at the gear foot (see illustration) with 4 M8 screws (SR65: 6 screws M8,
SR75: 8 screws M8) with the core drill rig (2) or through an adapter disc which is delivered by
manufacturer of the drill rig.

Choose these screws with a length of thread engagement of at least 20 mm (SR25/38 15mm) and
tighten them with a torque of 20 Nm.

Place the machine only in a stable core drill rig which has precise guides which are free from clearance.
Ensure that the machine axis is absolutely parallel to the rig column.
Only use rigs with sufficient stability.

Only tear the drill bit without any obstacles from the bore hole, i.e. do not try to pull out a jammed drill bit, as
high angular forces on the drill spindle can break the bearing case. Take care, especially on horizontal drilling,
that the core is not pulled out with the core bit, as its high weight can also break the bearing case.

Since the rig is not included in the delivery, only a few important features are noted here.

The safety and operating instructions for the drill rig being used are to be strictly
observed.

Fixing methods

Dowel fixing - The most common method of fixing is dowel fixing. Use only metal dowels.

Bracing - It is also possible to fasten the drill stand with a suitable quick shift column against a rigid wall.
Appropriate columns are offered by the diamond tool market.

With the SR-machine you can also drill overhead without any further precautions. For protecting the
operator against water, you should however on principal use a water collecting ring (accessory for drill
rig). Consider that the drilled core slips into the core bit and thus loads machine and drill rig additionally.
Bigger cores have to be secured accordingly.

In order to avoid too high physical burden the diamond core drill and drill rig are to be assembled and
carried separated from each other.

4.4 Diamond drill bit

The SR-machine´s tool fixture consists of a shaft with a female thread of 1 ¼" UNC or the much easier
to loosen thread M33/3. Only use suitable high-quality diamond tools.
Only use appropriate diamond tools and ensure that the diamond segments are sufficiently larger than
the inner and outer diameter of the drill bit tube.
Apply water-resistant grease to the tool thread so that the tool can be easily loosened.

Fasten the drill bit tightly to the thread.
Ensure that the radial run out on the diamond segments of the drill bit is no greater than 1mm
(eccentricity).

Only use suitable wrenches for changing the core bit. Thereby hold the drilling spindle with another
wrench.

Never use a hammer or something similar to open the core bit. If necessary elongate the
wrench.

5. P U T T I N G I N T O O P E R A T I O N

5.1 Keypad and display

The SR-machine is fitted with a display. Via the keypad the motor can be started (green button) and
switched off (red button). Via the buttons + and - the speed can be preselected in 6 (4) steps. The
suitable drilling diameters are thereby shown in the display. When switching on by the start button the
motor is started with the preselected speed. The speed can also be changed while drilling, by simply
choosing the desired drilling diameter and pressing the start button again.

On the SR25/65 two diameters are displayed alternately. The first value corresponds to a cutting speed
of 2,5 m/s, the second value to the speed of 4,5 m/s.

On the SR38/68/75 three different drilling diameters are displayed alternately which refer to the three gear
speeds. The shown drilling diameters are calculated at the middle cutting speed of 3,5 m/s.

The speeds overlap in each step, thus at least two steps can be selected for one drilling diameter for
reaching the best possible results.

19

5.2 Soft Turn Feature

By pressing the + and - button at the same time, the soft turn feature is selected, which is shown by
alternating displaying the figures 000 and 999. After pressing the start button the machine turns with the
low speed of 40 rpm and a very low torque. With this selection the drill bit can be assembled
automatically safely.

5.3 Motor protection

The electronic motor protection controls the motor current and limits it to the maximum value. Thus the
speeds drops remarkably in case of an overload. If you relieve the motor then, the speed increases again
to the nominal speed. If you overload the motor further until the speed is dropped to zero, the electronic
switches the motor off after a few seconds.

If the motor is operated with too less cooling water, it is switched off by the integrated over temperature
protection. Immediately care for sufficient supply of cooling water (at least 1l/min) for quick cooling down
the motor.

In general care for sufficient supply of cooling water as otherwise the motor and the power
electronic can be damaged.

5.4 Error report

If a fault appears, the red LED* flashes below the start button and the error code is shown on the display in
terms of a double figure. The meaning of these figures is described in the following

Error
code

Meaning Procedure

1 Over current The motor has been overloaded abruptly (jam)
2 Over temperature The cooling of the motor is too less. Water temperature is

too high or too less flow.

3 Overload The motor has been blocked for a longer time period, or

has been used in the overload range (loss of speed).
4 Interrupt Serious fault in controller
5 Watchdog Serious fault in controller
6 Brown out Serious fault in controller
8 Maintenance rate exceeded After 250 operation hours the machine has to be

maintenanced. For restarting the machine, the start

button has to be pressed three times.
10 Intermediate voltage missing Charging circuit for uzw damaged
11 Mains voltage too high The machines is connected to too high voltage

(generator)
12 Mains voltage too low The machines is connected to too low voltage (generator)
13 Operation voltage too high The voltage is steady or momentary too high (generator,

or interference potential)
14 Operations voltage too low The voltage is steady or momentary too low (too long

extension cord, too low cross section, generator too

weak, or phase failure)

The errors 10 - 14 must be accepted by pressing the red STOP button.
The errors 04 - 06 can not be accepted. It must be assumed that the motor control is damaged.

If the machine is connected to the electric mains, at first the data of the micro controller are transferred to the
display controller. This takes a few seconds. In this time the green LED* below the start button flashes. As
soon as the LED switches off, the machine is ready for operation.

5.5 Error analysis

The error analysis is mainly intended for the service of SR-machines. For getting into the service menu, press
the start button while connecting the machines to the electric mains (plugging in) Hold the start button until
the green LED starts flashing.
With the + and - buttons you can navigate through the service menu.
By again pressing the start button, you quit the service menu.

The single menu selections are listed in the following:

20

Menu
selection

Short description Meaning

1 STZ Operation hours until next service (maintenance)
2 BSZ Total number of operated hours
3 On-Counter Number of switch on cycles
4 OFF-Counter Number of switch off cycles
5 VN-ST Software version number of motor control
6 VN-IO Software version number of I/O-control
7 Type Machine type
08 - 31 Error storage Here the last occurred errors (max. 24) are shown. Thereby index and

error code are flashing. The last error code flashes in double frequency.

5.6 Gear change

The SR38/68/75 have a 3-speed gear.
Never use force to change the gear and only change it when the machine is decelerating or has stopped.

Always select the appropriate speed for the drill diameter (see table and rating plate on the machine).

5.7 Safety clutch

The integrated friction clutch protects the operator, the machine and the tool against high mechanical
overloads. On proper use you should realize the releasing of the clutch hardly.

5.8 Drilling

Set the volume of water at the ball valve (1a) concerning the above mentioned table. Thereby take care
that the carried off material is completely flushed out of the drill hole.
If mud forms round the drill hole, this points to the use of too less water.

Use force as required. If you do not, the diamonds will tend to "polish". In this case the rate of advance
will fall constantly until it finally stops.
In this case the segments can only be "sharpened" again by means of a SiC-grindstone.
Is the torque too low, change to the next lower gear.

Take care that the drill bit and therefore the drill rig do not vibrate, otherwise the diamonds are detached
by force and drill rig and machine wear out hugely.

When drilling through reinforcements, you might have to use greater initial pressure and if required
change to the next lower gear.

If the drill blocks, do not try to loosen it by switching the machine on and off. Switch the machine off
immediately and loosen the drill bit by turning right and left using a suitable wrench. Carefully remove the
machine from the borehole.

Take care not to cut a water-pipe or even an electric mains. In case of doubt use a line detector
for searching the drilling area.

6. M A I N T E N A N C E

ATTENTION: Before beginning maintenance or repair remove the mains plug from the
supply socket.

Clean the machine once the drilling work has been completed. Also clean and grease the drill bit-holding
thread.
Clean the machine with a dry or moist cleaning-rag and not with a jet of water.

Take care that especially casing, cord enterings and ON-OFF switch are not damaged,
resp. put the SR25/35/65/75 immediately out of operation if these parts are damaged, as
water can enter the machine and thus a considerable risk of electrical shock exists for the
operator. Further more it is probable that the large-scale electronic gets damaged
unrepairably.

In the SR-machine an operating hour counter is integrated which is set to 250 hours. After

21

reaching this operating time, the start button has to be pressed three times for starting the motor.
Now bring the machine to a WEKA service station for inspection, so that the machine can be
maintenanced and the counter can be set back. Do not work longer than 20 hours now in your
own interest, as you may loose any warranty claims.

Damaged PRCDs and plugs have to be repaired or exchanged exclusively in an authorized repair station
(www.weka-elektrowerkzeuge.de).

A damaged cable has to be replaced by a special prepared cable that can be purchased in an authorized
repair station.

6.1 Oil bath gear

The SR-machine possesses as all WEKA machines an oil bath gear. Through the special efficient
lubrication, a high duration of life can be reached. Especially take care foe leakages.

If you should realize that oil escapes, stop the machine immediately and send it for a check to one of
our repair stations or directly to us. You can find the addresses on our homepage.

Damaged PRCDs and plugs have to be repaired or exchanged exclusively in an authorized repair station
(www.weka-elektrowerkzeuge.de).

A damaged cable has to be replaced by a special prepared cable that can be purchased in an authorized
repair station.

6.2 Water connection

If water escapes from the overflow hole on the water connection ring (item 505), the rotary shaft seals
are to be replaced immediately. This should only be done in an authorized specialist workshop.

7. G U A R A N T E E

We will guarantee the W EKA core drilling machine for 12 months from the day of delivery. During this
period we will rectify material and production defects free of charge. This warranty does not cover normal
wear and tear, overloading, non-compliance with the operating instructions and intervention by
unauthorized persons or the use of parts from other companies. Further more wearing parts as rotary
shaft seals, overload clutch and ON-OFF button are not covered by warranty.

8. D E C L A R A T I O N O F C O N F O R M I T Y

Description: Diamond core drill - for drilling holes in concrete, stone and masonry
Type: SR25, SR38, SR65, SR68, SR75 (and versions)
from serial no.: 0113001

We hereby declare under our sole responsibility that this product conforms with the following standards:
EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60204-1 (SR65/68/75), EN 62841-1 (SR25/38),
EN 62841-3-6 (SR25/38) in accordance to the regulations of directive 2006/42/EG, 2011/65/EU and
2014/30/EU.

WEKA Elektrowerkzeuge Neubulach, 20.04.2016
Auf der Höhe 20 Wilhelm Wurster, Owner
D 75387 Neubulach

9. R E C Y C L I N G

According to the European regulation 2002/96/EG we have to take back old machines for
departing them by substance and for recycling. Please make sure that the old tool does not
get into the unsorted municipal solid waste, but that they are given back to us, resp. abroad
to our distributors.

Übersetzung der Originalbetriebsanleitung - Subject to change without notice 0416

22

F

NOTICE D’UTILISATION – MOTEUR DE CAROTTAGE SR25, SR38, SR65, SR68, SR75

Veuillez lire soigneusement cette notice avant d’utiliser ce moteur!

Avec ce moteur de carottage WEKA vous êtes en possession d’un produit de haute qualité, avec lequel ­lors d’une utilisation dans les règles de l’art - vous aurez certainement entière satisfaction.

1. C O N S I G N E S G E N E R A L E S D E S E C U R I T E

Attention: les mesures de sécurité suivantes doivent toujours être respectées lors de l'utilisation

d'outillages électriques afin d'éviter les chocs électriques, les risques de blessures et d'incendie.
Lisez et respectez ces consignes avant d'utiliser l'appareil. Conservez-les à portée de la main.

1) Sécurité de poste de travail

a ) Maintenez votre poste de travail en ordre. Un espace de travail désordonné est source

de risques d'accident.

b ) N’utilisez pas les outillages électriques à proximité de gaz combustibles.

c ) Eloignez les enfants. Ne laissez pas des personnes non autorisées toucher l'outil ou le

câble, tenez-les éloignées de votre lieu de travail.

2) Sécurité électrique

a ) Le raccordement des appareils électriques doit être conforme, et correspondre à la

prise adéquate. La prise électrique ne doit en aucun cas être modifiée. Vous ne
devez en aucun cas utiliser un adaptateur ou une pièce intermédiaire avec un
appareil relié à la terre. Les prises d’origine vous protégent du risque de court circuit et

de décharge électrique.

b ) Protégez-vous contre les chocs électriques. Evitez tout contact corporel avec des

pièces mises à la terre, par exemple tubes, radiateurs, réfrigérateurs etc.

c ) Tenez compte des influences de l'environnement. N'exposez pas les outillages

électriques à la pluie.

d ) N'utilisez pas le câble à d'autres fins que celles pour lesquelles il est conçu. Ne

portez jamais l'outil par le câble et ne vous en servez pas pour débrancher la fiche de la
prise. Protégez le câble de la chaleur, de l'huile et des arêtes vives.

e ) Lors des travaux en plein air, utilisez exclusivement les câbles de rallonge

homologués et identifiés.

f ) Conformément aux prescriptions européennes et internationales, le branchement

électrique de sondeuses à carottage au diamant à système d'amenée d'eau doit
toujours s'effectuer par le biais d'un disjoncteur de protection à courant de défaut
(FI). Le PRCD ne doit pas être placé dans l'eau. Son bon fonctionnement doit être
contrôlé à intervalles réguliers en appuyant sur la touche TEST. Ne jamais faire

fonctionner une sondeuse à carottage au diamant en mode par voie humide sans PRCD
ou FI directement au niveau du réseau.

3) Sécurité des personnes

a ) Soyez toujours attentifs. Observez votre travail. Procédez raisonnablement et n'utilisez

pas l'outillage électrique lorsque vous n'êtes pas concentré.

b ) Vous devez portez les vêtements de sécurité et des lunettes de travail. Le port des

effets de sécurité, tel que masque, chaussure de sécurité, casque où protection auditive
diminue les risques d’accidents et de blessures.

c ) Evitez un démarrage intempestif. Ne portez pas d'outillages électriques branchés

sur la prise avec le doigt sur la commande. Assurez-vous que la commande est coupée
avant le branchement sur le secteur.

d ) Ne laissez pas une clé d'outil en place. Avant la mise en marche, assurez-vous que les

clés et les outils insérés sont enlevés.

e ) Ne vous penchez pas trop sur l'outil. Evitez des postures anormales. Ne jamais

travailler sur une echelle. Ayez toujours une station verticale stable et conservez toujours
votre équilibre.

f ) Ne portez pas de vêtements larges ou de bijoux. Ils peuvent être saisis par des pièces

23

en mouvement. Lors de travaux en plein air, des gants en caoutchouc et des chaussures
antidérapantes sont recommandés. Si vous avez des cheveux longs, portez un filet à
cheveux.

g ) Raccordez une aspiration de poussière à votre outillage électrique s'il est conçu à

cet effet et vérifiez qu'elle fonctionne correctement.

h ) Après plusieurs utilisations, veillez à ne pas développer un faux sentiment de

sécurité et trop de confiance dans le cadre de l'utilisation de cet outil électronique
et veillez à toujours respecter les règles de sécurité lors de l'utilisation de cet outil.

Une seconde d'inattention peut entrainer des dommages corporels graves.

4) Utilisation et traitement de l’outil électrique

a ) Ne surchargez pas votre outillage électrique.
b ) N'utilisez pas d'outillages électriques sur lesquels il est impossible d'actionner le

commutateur. Les commutateurs détériorés doivent être remplacés dans un atelier de
service après-vente.

c ) Débranchez la fiche secteur lorsque vous n'utilisez pas votre outillage, avant une

intervention de maintenance ou de changement d'outil.

d ) Rangez votre outillage électrique en lieu sûr. Les outils non utilisés doivent être rangés

dans des endroits secs, fermés et hors de portée des enfants.

e ) Entretenez soigneusement vos outils électriques. Vérifiez que votre appareil n'est

pas endommagé. Avant d'utiliser votre outillage électrique, vous devez vérifier le
bon fonctionnement des équipements de protection ou des pièces endommagées.
Vérifier que les pièces en mouvement fonctionnent correctement, qu'elles ne
coincent pas, qu'aucune pièce n'est cassée, que toutes les autres pièces sont
parfaitement montées et que toutes les autres conditions pouvant influencer
l'utilisation de l'appareil sont correctes. Sauf indications contraire dans les notices, les

équipements de protection et les pièces endommagés doivent être réparés ou changés
dans les règles de l'art par un atelier de service après-vente.

f ) Veillez à ce qu'ils soient bien affûtés et propres afin de pouvoir travailler mieux et

avec plus de sécurité. Respectez les consignes de maintenance et de changement
d'outil. Vérifiez régulièrement le câble et faites-le remplacer par un électricien agréé s'il est
détérioré. Contrôlez régulièrement les rallonges et remplacez-les si elles sont
endommagées. Maintenez les poignées sèches, exemptes d'huile et de graisse.

g ) Attention: pour votre propre sécurité, utilisez exclusivement des accessoires ou des

appareils complémentaires indiqués dans la notice de l'utilisateur ou proposés dans
le catalogue correspondant. L'utilisation d'outils ou accessoires autres que ceux qui sont

indiqués peut entraîner un risque personnel de blessure pour l'utilisateur.

h ) Gardez les poignées et les surfaces de prises sèches, propres et sans trace d'huile

et de graisse. Les poignées et surfaces de prise glissantes ne permettent pas d'utiliser
et de contrôler correctement l'outil électronique dans les situations imprévues.

5) Service
a ) Faites entretenir et réparer vos appareillages par des personnes qualifiées, et en

utilisant uniquement des pièces d’origine. La sécurité de vos appareils et de vous-

même sera assurée. Confier les réparations de l'outil électrique à un électricien. Cet outil
électrique est conforme aux prescriptions compétentes en matière de sécurité. Les
réparations ne doivent être réalisées que par un électricien à l'aide de pièces de rechange
d'origine. Dans le cas contraire, des accidents sont possibles pour l'utilisateur.

6) Avis de sécurité pour foreuses
a) Lors d'un travail de perçage qui implique de l'eau, dirigez l'eau en dehors de la zone

de travail ou utilisez un système de récupération de l'eau. Ces mesures de précaution

permettent de garder la zone de travail sèche et réduisent les risques d'électrocution.

b) Tenez uniquement l'outil électrique par les poignées isolées lors de travaux

au cours desquels l'outil pourrait toucher des lignes électriques dissimulées ou le
cordon de l'appareil lui-même. Le contact d'un outil de coupe avec une ligne conductrice

de courant peut aussi mettre sous tension des pièces métalliques de l'appareil et entraîner
une électrocution.

c) Veuillez porter des protections auditives lorsque vous utilisez une perceuse

diamant. Le bruit peut avoir pour effet de rendre sourd.

d) Lorsque l'outil d'insertion se coince, veuillez arrêter votre activité et éteindre

l'appareil. Examinez la cause du blocage et remédiez au blocage de l'outil d'insertion.

24

e) Lorsque vous voulez redémarrer une perceuse diamant qui était bloquée dans la

pièce, vérifiez que l'outil d'insertion tourne librement avant de l'allumer. Si l'outil

d'insertion bloque, c'est peut-être qu'il ne tourne plus et cela peut endommager l'outil ou
faire en sorte que la perceuse diamant sorte de la pièce d'usinage.

f) Lors de la fixation du support de perçage au moyen de chevilles et vis, vérifiez que

l'ancrage utilisé est en mesure de tenir la machine fermement lors de son utilisation.

Si la pièce d'usinage n'est pas résistante ou poreuse, la cheville peut s'enlever, et le
support de perceuse se tirer de l'appareil.

g) Au moment de fixer le support sur la pièce à l'aide de la pompe à vide, veillez à ce

que la surface soit lisse, propre et non poreuse. Ne fixez pas le support de la

carotteuse sur une surface laminée telle que du carrelage ou des revêtements en
matériaux composites. Lorsque la surface de la pièce n'est pas lisse, plane ou n'est pas
bien fixée, la plaque de la pompe à vide peut se désolidariser de la pièce.

h) Assurez-vous que la capacité de vide soit suffisante avant d'utiliser la carotteuse.

Si la capacité de vide n'est pas suffisante, la plaque de la pompe à vide peut se
désolidariser.

i) Ne carottez jamais au dessus de votre tête si la machine n'est fixée qu'avec la

plaque de la pompe à vide. En cas de perte de l'effet ventouse, la plaque se détache de

la pièce.

j) Lors du perçage de murs ou de plafonds, assurez-vous que les personnes et

la zone de travail de l'autre côté sont protégées. Les couronnes peuvent sortir du trou

de perçage et la carotte de l'autre côté.

k) Pour des travaux au dessus de la tête, utilisez toujours la carotteuse avec le

réservoir d'eau prévu par le fabricant. Éviter toute infiltration d'eau dans l'outil. Le

risque d'un choc électrique augmente si de l'eau pénètre dans l'appareil électrique.

2. C O N S I G N E S P A R T I C U L I E R E S - à respecter!

La carottière est exclusivement destinée à un usage professionnel et ne doit être utilisée que par des
personnes formées à cet effet. Conformément à sa destination, elle sert uniquement au perçage de
roches, de béton et de maçonneries. L'outil de perçage (couronne à diamants) est un foret creux pourvus
de segments brasés ou soudés et imprégnés de diamant.

Lors de l'utilisation, respectez les dispositions applicables.
Les outillages électriques doivent être soumis à intervalles réguliers (6 mois environ) à un contrôle de

sécurité effectué par un électricien.
Veiller scrupuleusement à ce que de l'eau ne pénètre pas dans la machine, dans la poignée de

l'interrupteur, dans la boîte de bornes et dans les dispositifs électriques enfichables.
Perçage vertical vers le haut (perçage au-dessus de la tête) uniquement avec des mesures de sécurité

appropriées (collecteur d'eau).
Après une interruption de votre travail, ne remettez la carottière en marche qu'après vous être assuré

que la couronne tourne librement.
Portez un protège-oreilles lorsque vous travaillez avec cette machine.

3. D E S C R I P T I F T E C H N I Q U E

Le SR25/38/65/68/75 est un moteur de carottage, qui ne peut être utilisé que monté sur un bâti de
carottage (2) (guidé sur un bâti).
Il est approprié pour le carottage de la pierre, du béton, de l’asphalte et du parpaing. L’arrosage en eau
se fait par le robinet à bille(1a), l’eau passe par l’intérieur de la couronne diamantée (3) entraîne les
matériaux coupés et refroidi l’outil diamant (carottage sous arrosage)
L’outil de carottage, une couronne diamantée (3) est un tube, muni de segments diamantés soudés ou
brasés sur ce tube.

La machine ne doit pas être utilisée pour une autreapplication qur celle pour laquelle elle a été concue,
ni avec des outils non adaptés à son usage.
Si nécessaire, l’eau d’arrosage peut être aspirée au moyen d’un aspirateur à boues par un anneau de
récupération d’eau.

SRXXS représente des carotteuses avec réducteur de vitesse plus rapide.

Le SR25/38/65/68/75 est protégé contre les projections d’eau, et correspond ainsi à la classe
protection IP 55.
Le moteur est refroidi par eau, c’est-à-dire l’eau de refroidissement et d’arrosage pour l’outil, passe
dans un serpentin dans le moteur avant d’arriver à la couronne diamantée. Lors d’une utilisation

25

normale, il n’y a pas d’eau qui pénètre dans le moteur. Il est donc possible, sans aménagement
particulier de percer à l’envers (au plafond).

Le SR25/38/65/68/75 est muni en outre d’une sécurité de coupure de courant c’est-à-dire, qu’après
une coupure de courant, lors de la remise sous tension du réseau, la machine ne démarre pas
inopinément.

Le SR25/38/65/68/75 est équipé d’un nouveau moteur SR (SR = switched reluctance).
La commutation (alimentation alternative des pôles du stator) est effectuée par une électronique
puissante commandée par un processeur électronique. La vitesse de rotation reste ainsi
pratiquement constante sur toute la plage de puissance, ce qui facilite l’amorçage du carottage.

SR38/68/75 sont équipées d’un changement de vitesse à 3 rapports. En plus des trois rapports, le
moteur peut également fonctionner sur différents niveaux. Ainsi, les rapports peuvent être
sélectionnés conformément au tableau (voir plus bas).

Les vitesses de rotation du moteur SR25/65 ne peuvent être changé que sur le moteur electrique.
Vous pouvez selectionner six vitesses differentes qui peuvent être changé pendant l’utilisation du
moteur.

3.1 Données techniques

Type de machine SR25 SR25S SR38 SR38S SR 65 SR65S SR68 SR 75 SR75 S
Tension nominale V 230 400 3~
Courant nominale A 16 15

Puissance nominale W 3700 7500
Puissance dévelopée W 2700 5700
Fréquance nominale Hz 50-60 50-60
Vitesses (pleine
charge)

1/min 230 -

570

300 ­740

180 ­1370

340­2580

140 - 305 260 - 560 205 - 1370 60 - 300 80 - 435

Ø approximatif de
carottage dans le
béton

mm 70 -

370

65 - 300 50 - 400 20-280 125 - 540 80 - 330 50 - 350 150 - 900 100 - 600

Poids kg 14,7 14,7 16 18,3 14,7 16 19,5
Type de protection IP 55
Raccordemant de l´outil 1 1/4" UNC, M33/3

Données techniques SR25 Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
Vitesse 1/min 230 280 340 410 490 570
Ø de perçage
dans le béton

mm 200 - 370 170 - 310 140 - 260 110 - 210 100 - 180 70 - 150

Quantité d’eau
requise

l/min 1,4 -2,0 1,3 - 1,8 1,2 - 1,6 1,0 - 1,5 1,0 - 1,4 0,9 - 1,2

Données techniques SR25S Vitesse 1 Vitesse 2 Vitesse 3 Vitesse 4 Vitesse 5 Vitesse 6
Vitesse 1/min 300 360 430 530 630 740
Ø de perçage
dans le béton

mm 160 - 300 130 - 240 110 - 200 90 - 160 75 - 140 60 - 120

Quantité d’eau
requise

l/min 1,3 -1,9 1,1 - 1,6 1,0 - 1,4 1,0 - 1,3 0,9 - 1,2 0,8 - 1,1

Données techniques SR38 - Position moteur 1
Position réducteur/Vitesse 1/min 1/180 2/220 3/260 4/320 5/380 6/440
Ø de perçage dans le béton mm 400 310 255 210 175 150
Quantité d’eau requise l/min 2,0 1,8 1,6 1,4 1,3 1,2
Données techniques SR38 - Position moteur 2
Position réducteur/Vitesse 1/min 1/360 2/430 3/520 4/630 5/755 6/880
Ø de perçage dans le béton mm 190 155 130 105 90 75
Quantité d’eau requise l/min 1,4 1,2 1,1 1,0 0,9 0,9
Données techniques SR38 - Position moteur 3
Position réducteur/Vitesse 1/min 1/560 2/670 3/810 4/980 5/1180 6/1370
Ø de perçage dans le béton mm 120 100 80 70 55 40
Quantité d’eau requise l/min 1,1 1,0 0,9 0,8 0,7 0,6

26

Données techniques SR38S - Position moteur 1
Position réducteur/Vitesse 1/min 1/340 2/410 3/490 4/600 5/715 6/835
Ø de perçage dans le béton mm 280 160 135 110 90 80
Quantité d’eau requise l/min 1,7 1,3 1,2 1,0 0,9 0,9
Données techniques SR38S - Position
moteur 2
Position réducteur/Vitesse 1/min 1/680 2/810 3/970 4/1180 5/1410 6/1650
Ø de perçage dans le béton mm 100 80 70 60 50 40
Quantité d’eau requise l/min 1,0 0,9 0,8 0,8 0,7 0,6
Données techniques SR38S - Position
moteur 3
Position réducteur/Vitesse 1/min 1/1060 2/1260 3/1520 4/1840 5/2210 6/2580
Ø de perçage dans le béton mm 60 50 40 35 30 20
Quantité d’eau requise l/min 0,8 0,7 0,6 0,6 0,5 0,4

Données techniques SR65 Vitesse 1* Vitesse 2 * Vitesse 3* Vitesse 4 Vitesse 5 Vitesse 6
Vitesse 1/min 140 175 205 240 270 305
Ø de perçage
dans le béton

mm 330 - 500 270 - 440 230 - 370 200 - 320 175 - 280 125 -250

25160
Quantité d’eau
requise

l/min 2,2 - 2,7 2 - 2,5 1,8 - 2,3 1,7 - 2,1 1,6 - 2 1,3 - 1,9

Données techniques SR68 - Position moteur 1
Position réducteur/Vitesse 1/min 1/205 2/245 3/290 4/340 5/400 6/450
Ø de perçage dans le béton mm 350 275 235 200 170 150
Quantité d’eau requise l/min 1,9 1,7 1,5 1,4 1,3 1,2
Données techniques SR68 - Position moteur 2
Position réducteur/Vitesse 1/min 1/410 2/480 3/570 4/670 5/790 6/880
Ø de perçage dans le béton mm 165 140 120 100 85 75
Quantité d’eau requise l/min 1,3 1,2 1,1 1,0 0,9 0,9
Données techniques SR68 - Position moteur 3
Position réducteur/Vitesse 1/min 1/640 2/750 3/880 4/1040 5/1230 6/1370
Ø de perçage dans le béton mm 105 90 75 65 55 50
Quantité d’eau requise l/min 1,0 0,9 0,9 0,8 0,7 0,7

Données techniques SR75 - Position moteur 1
Position réducteur/Vitesse 1/min 1/60* 2/70 3/85 4/100 5/115
Ø de perçage dans le béton mm 950 950 800 670 580
Quantité d’eau requise l/min 3,1 3,1 2,8 2,6 2,4
Données techniques SR75 - Position moteur 2
Position réducteur/Vitesse 1/min 1/115* 2/140 3/165 4/200 5/230
Ø de perçage dans le béton mm 500 500 410 340 290
Quantité d’eau requise l/min 2,2 2,2 2,0 1,8 1,7
Données techniques SR75 - Position moteur 3
Position réducteur/Vitesse 1/min 1/180* 2/215 3/260 4/310 5/360
Ø de perçage dans le béton mm 320 320 260 220 150
Quantité d’eau requise l/min 1,8 1,8 1,6 1,5 1,2

Données techniques SR75 S - Position moteur 1
Position réducteur/Vitesse 1/min 1/75* 2/90 3/105 4/130 5/150
Ø de perçage dans le béton mm 800 750 630 520 450
Quantité d’eau requise l/min 2,8 2,7 2,5 2,3 2,1
Données techniques SR75 S - Position moteur 2
Position réducteur/Vitesse 1/min 1/150* 2/175 3/210 4/250 5/290
Ø de perçage dans le béton mm 450 380 320 260 230
Quantité d’eau requise l/min 2,1 1,9 1,8 1,6 1,5
Données techniques SR75 S - Position moteur 3
Position réducteur/Vitesse 1/min 1/230* 2/280 3/330 4/390 5/460
Ø de perçage dans le béton mm 290 240 200 170 140
Quantité d’eau requise l/min 1,7 1,5 1,4 1,3 1,2

* Sur ces deux positions la puissance est réduite
** Les carottages au delà du Ø 250 mm ne peuvent être réalisés que sur des bâtis de carottage

particulièrement stables et solides, la fixation du bâti doit être réalisée avec des chevilles pour
charges lourdes.

27

A partir du Ø 400, il est impératif d’utiliser des outils diamant très coupants avec une bonne
concentricité.

SR65/68/75 : Ne fixez la SR75 que sur un support très stable et cela obligatoirement avec 8 vis
(SR65 avec 6 vis).

N’oubliez pas de prendre en considération que la machine développe un couple allant
jusqu’à 700 Nm et que le couple peut monter à plus de 1000 Nm lors du blocage de la
couronne de perçage.

3.2 Contenu

Moteur de carottage (1) avec robinet à bille et raccord (1a) et notice d’utilisation.

3.3 Niveau sonore et vibrations (EN 62841)

SR25/38 SR65/68/75
Le niveau de pression acoustique évalué en A représentatif s'élève à 75 dB(A) 80 dB(A)
Le niveau de puissance acoustique évalué en A représentatif atteint 88 dB 92 dB
L'accélération évaluée représentative est de 2,5 m/s² 2,5 m/s²

4. P R E P A R A T I O N

Vérifiez que la machine n’a pas été endommagée lors du transport. Vérifiez que la tension de votre
réseau correspond à celle indiquée sur la plaque du moteur.

4.1 Branchement électrique

Ne brancher le SR25/38/65/68/75 que sur un réseau muni d’une prise de terre.
N’utiliser que des rallonges électriques de bonne qualité, avec des sections suffisantes:
SR25/38: jusqu’à 75m de longueur - 3G2,5 qualité H 07BQ-F ou H 07RN-F
SR65/68/75: jusqu’à 75m de longueur - 4G2,5 qualité H 07BQ-F ou H 07RN-F

Conformément aux nouvelles directives EN62841-1, EN62841-3-6, le raccordement électrique des
carottières à diamants (SR25/38) et alimentation d'eau doit être systématiquement réalisé via un
disjoncteur à courant de défaut (FI, PRCD).

Conformément à ces dispositions, la SR25/38 est équipée d'un disjoncteur PRCD intégré dans le
câble de secteur, qui comporte la protection FI et le déclenchement de sous-tension.

Après branchement de la fiche de secteur dans la prise, il faut enclencher le PRCD en appuyant sur
la touche ON. En cas de coupure de tension, le PRCD coupe et doit être réenclenché après le retour
de la tension. Le courant de dimensionnement, c'est-à-dire le courant de défaut auquel le disjoncteur
coupe, est de 10 mA.

Le PRCD ne doit pas tremper dans l'eau. Il faut toujours vérifier son bon
fonctionnement avant de commencer le travail. N'utilisez jamais une carottière à
diamants directement sur le secteur sans FI ou PRCD.

Respectez les spécifications nationales en vigueur lors du branchement des
carotteuses au diamant.

Veillez à ce que les rallonges soient entièrement déroulées pendant l’utilisation, pour
une bonne évacuation de la chaleur. Le SR25/38 absorbe un maximum de courant au
réseau, par conséquent veillez à ne pas brancher d’autre machines ou utilisateurs sur
le même disjoncteur, ce qui mènerait à une surcharge du réseau. Le moteur de
carottage SR65/68/75 doit être branché à une prise de 16A CE avec sécurité et mise à la
terre. Si vous branchez la machine sur une prise supérieur à 16 A, vous risquez , en cas
d’erreur ou de blocage une surchauffe et brûlure des composants. Selon les
dispositions pertinentes, les machines ne peuvent être activées dans la zone de travail
que via un distributeur de chantier. Veillez à ce que le disjoncteur différentiel de type B
ou B+ soit intégré, car un disjoncteur de type A pourrait ne pas se déclencher,
c'est-à-dire ne pas disjoncter. En raison du courant de dérivation élevé, la machine
peut causer un choc électrique en cas de contact si le conducteur de protection n’est

28

pas raccordé correctement. Dans ce cas, il est impératif de débrancher immédiatement
la prise du secteur et vérifier le conducteur de protection.

Les machines mentionnées ci-dessus peuvent être branchées sur un générateur ou un
transformateur de chantier sous les conditions suivantes:

- Tension en service entre +5% et –10 % de la tension nominale

- Controleur intégré de tension avec amplification de démarrage

- Frequence 50 – 60Hz; max. 65 Hz

- Puissance de sortie au moins
SR25/38 - 4 kVA
SR65/68/75 - 13 kVA

Ne pas utiliser d'autre appareil sur le même générateur/transformateur en même temps. Les
démarrages et arrêts d'autres appareils peuvent provoquer des fluctuations brusques de tension qui
peuvent endommager la machine.

4.2 Branchement d’eau

Branchez la machine par son raccord sur le réseau d’eau.

Attention: Pression d’eau maximale: 3 bars

Pour raccorder la machine au réseau d’eau utilisez un raccord type GARDENA.
Ce raccord plastique est en vente dans les grandes surfaces de jardinage ou de bricolage. Vous
pouvez également vous procurer un raccord de qualité en laiton directement chez WEKA.
N’utilisez que de l’eau propre du réseau, l’eau sale ou chargée diminue l’échange calorifique sur les
surfaces de refroidissement du moteur, et entraînerait des dommages irréparables sur le moteur. Par
ailleurs, l’eau chargée endommage rapidement les joints d’étanchéité.

Si de l’eau sort par le trou d’évent à l’arrière des bagues d’étanchéité de la boîte à eau, il est
impératif de changer les joints spi de la boîte à eau.
Cette opération ne devrait être effectuée que dans un atelier agréé.
Attention: en pleine charge, le moteur requiert au minimum 1 litre d’eau par minute pour le
refroidissement.
Après utilisation, toujours ouvrir le robinet à bille afin de vidanger le circuit de
refroidissement. Ceci est très important en hiver – danger de gel.

4.3 Montage sur le bâti de carottage

Le SR25/38/68 se fixe par l’embase du réducteur (voir photo) au moyen de 4 vis M8 (SR75: 8 vis M8,
SR65: 6 vis M8) sur le bâti (2) ou sur une plaque d’adaptation fournie par le fabricant.

Serrez les vis de fixation avec un couple de 20 Nm, en prenant soin de choisir les vis de telle
sorte que la longueur filetée en prise soit au minimum de 20 mm (SR25/38 min. 15mm).

N’utilisez le moteur que sur un bâti solide, avec des guides sans jeu.
Veillez à ce que l’axe de la broche soit parfaitement parallèle à la colonne de guidage du bâti.
N’utilisez que des bâtis ayant une bonne stabilité.

Pour retirer la couronne du trou, arrêter le moteur, ne tentez pas de retirer une couronne bloquée
avec le moteur .Les coups porté sur la couronne et le mandrin endommagerons les roulements et la
cage à roulement.
Le bâti de carottage ne faisant pas partie de notre fourniture, nous ne donnons ici que quelques
conseils essentiels.

Les instructions de sécurité et de travail pour le support de forage utilisé doivent être
strictement observées.

Types de fixations

Chevillage, étayage.
La fixation la plus courante est le chevillage. N’utilisez que des chevilles métalliques.
Il est également possible de fixer le bâti par étayage au moyen d’un étai approprié contre un mur ou

un plafond.
Ces étais sont proposés par les revendeurs spécialisés.

29

Avec la SR25/38/65/68/75 il est vous est possible de percer par dessus la tête et cela sans
précautions supplémentaires. Pour protéger de l’eau la personne qui se sert de la machine vous
devriez cependant toujours utiliser un anneau collecteur d’eau (accessoire support de perçage).
N’oubliez pas que le noyau perforé dérape dans la couronne de perçage, la machine et le support
sont particulièrement accablés. Il faut sécuriser les noyaux de grande taille en conséquence.

Afin d'éviter une charge corporelle trop élevée, les perceuses diamant et les supports de perçage se
montent et se portent séparément.

4.4 Couronne diamantée (outil)

La broche du SR25/38/65/68/75 est un raccord 1 1/4" UNC ou M33/3.
N’utilisez que des outils diamant de qualité supérieure.
N’utilisez que des outils à bon pouvoir de coupe et veillez à ce que les segment présentent
suffisamment de voie à l’extérieur et à l’intérieur du tube.
Graisser le filetage de la broche avec une graisse résistant à l’eau de façon à permettre un
démontage aisé de l’outil.
Serrez l’outil sur la broche.

Veillez à ce que la concentricité de la couronne ne dépasse pas 1 mm. (faux rond).
Utilisez la clé à molette adaptée pour changer la couronne de perçage. En faisant cela vous devez

tenir le fuseau avec une deuxième clé à molette.

N’utilisez jamais de marteau ou un équivalent pour retirer la couronne de perçage. Le cas
échéant, rallongez la clé à molette.

5. M I S E E N S E R V I C E

5.1 Touches et affichage

Le SR25/38/65/68/75 est pourvu d’un affichage. C’est à l’aide de touches qu’on démarre le moteur
(touche verte) et qu’on l’arrête (touche rouge). La vitesse se règle avec les touches + et – (6 (4)
paliers). Les diameters de carottage correspondants apparaissent sur l’affichage. Quand le bouton
vert est actionné, le moteur démarre dans la vitesse présélectionnée. La vitesse peut être modifiée
pendant que le moteur tourne en sélectionnant la palier voulu et en actionnant de nouveau le bouton
vert.

Dans le cas de la SR25/65, deux diamètres de perçage respectifs sont affichés en alternance. La
première valeur correspond à une vitesse de coupe de 2,5 m/s, la seconde à une vitesse de 4,5 m/s.

En ce qui concerne la SR38/68/75, trois diamètres de perçage différents correspondant aux trois
rapports de vitesse sont affichés en alternance. Les diamètres de perçage affichés sont calculés à
l'aide d’une vitesse de coupe moyenne de 3,5 m/s.

Les régimes de vitesse se superposent dans les différents niveaux. Ainsi, au moins deux niveaux
peuvent être respectivement sélectionnés pour un seul diamètre de perçage afin d’obtenir les
meilleurs résultats possibles.

5.2 Fonction Soft Turn

L’actionnement simultané des touches + et – permet de sélectionner la fonction Soft Turn, celle-ci
étant signalisée par un affichage en alternance des chiffres 000 et 999. Après actionnement de la
touche Start, la machine tourne à la vitesse réduite de 40 t/min et avec un très faible couple. Ce
réglage permet de desserrer à la machine et sans risque l’outil de perçage.

5.3 Protection de moteur

La protection électronique de moteur régule le courant de moteur et le limite à la valeur maximale.
Ainsi, le régime de vitesse est fortement réduit en cas de surcharge. Si vous réduisez de nouveau la
charge du moteur, le régime repasse à la valeur nominale. Si vous augmentez de nouveau la charge
du moteur jusqu’à ce que le régime retombe à zéro, le système électronique arrête le moteur après
quelques secondes.
Si le moteur fonctionne avec une quantité insuffisante d’eau de refroidissement, il est mis à l’arrêt au
moyen de la protection de sur-température intégrée. Veillez ensuite immédiatement à ce qu'une
quantité suffisante d’eau de refroidissement circule dans le moteur (au moins 1l/min) afin de le
refroidir rapidement.

Vous devez impérativement vous assurer que le refroidissement par eau est suffisant afin
d’éviter d’endommager le moteur ainsi que le système électronique de puissance.

5.4 Affichage des dysfonctionnements

En cas de dysfonctionnement, le voyant LED rouge situé sous la touche Start clignote et le code
d’erreur est indiqué sur l’afficheur sous la forme d’un nombre à deux chiffres. La signification des
chiffres est indiquée ci-après.

Code
d'erreur

Signification Mesure

1 Sur-courant Le moteur a été surchargé de manière abrupte (bloqué)

30

2 Sur-température Le refroidissement du moteur est insuffisant.

Température d’eau trop élevée ou débit trop faible

3 Surcharge Le moteur a été bloqué pendant une longue période ou a

fonctionné en zone de surcharge (baisse de régime)
4 Interruption Dysfonctionnement grave dans le contrôleur
5 atchdog Dysfonctionnement grave dans le contrôleur
6 Brown out Dysfonctionnement grave dans le contrôleur
8 Intervalle de maintenance

dépassé

La machine doit être révisée après 250 heures de

service. fin de démarrer la machine, presser maintenant

la touche Start trois fois
10 Tension de circuit

intermédiaire absente

Commutation de charge pour tension de circuit

intermédiaire défectueuse
11 Tension de secteur trop

élevée

La machine est sous une tension trop élevée (générateur)

12 Tension de secteur trop

basse

La machine est sous une tension trop basse (générateur)

13 Tension de service trop

élevée

La tension est toujours - ou pendant un court instant -

trop élevée (générateur ou tension de perturbation)
14 Tension de service trop

basse

Pendant le service, la tension est toujours - ou pendant

un court instant - trop basse (câble de rallonge trop long,

section trop petite, générateur trop faible ou bien

défaillance de phase)

Les erreurs 10 - 14 doivent être validées en actionnant la touche rouge STOP.
Les erreurs 04 - 06 ne peuvent pas être validées. La commande de moteur est très probablement
défectueuse.

Si la machine est connectée au réseau électrique, les données du contrôleur de moteur sont tout
d'abord transmises au contrôleur d'afficheur. Cette procédure dure quelques secondes. Pendant ce
temps, le voyant LED vert sous la touche Start clignote. Dès qu'il s'éteint, la machine est prête à
fonctionner.

5.5 Analyse des dysfonctionnements

L'analyse des dysfonctionnements est destinée en priorité au service des machines SR. Afin
d'accéder au menu de service, pressez la touche Start pendant que vous connectez la machine au
réseau électrique (brancher la prise). Maintenez appuyée la touche Start jusqu'à ce que le voyant
LED vert sous la touche Start commence à clignoter puis relâchez-la. Les touches + et - vous
permettent de naviguer dans le menu de service.
Vous quittez le menu de service en actionnant de nouveau la touche Start.

Les différents points de menu sont indiqués ci-dessous :

Point de
menu :

Dénomination
brève

Signification

1 STZ Heures de service jusqu'à la révision (maintenance)
2 BSZ Nombre total d'heures de service effectuées
3 On-Counter Nombre de cycles de mise en marche
4 OFF-Counter Nombre de cycles de mise à l'arrêt
5 VN-ST Numéro de version de logiciel de commande de moteur
6 VN-IO Numéro de version de logiciel de commande I/O
7 Type Type de machine
08 - 31 Mémoire

d'erreurs

Les erreurs survenues en dernier (24 au maximum) sont délivrées
ici. L'index et le code d'erreur clignotent en alternance
L'erreur survenue en dernier clignote à une fréquence double.

5.6 Réducteur de vitesses

Le SR38/SR75 est équipé d’un réducteur à 3 vitesses. Ne jamais forcer le passage des vitesses qui
doit toujours se faire moteur à l’arrêt.

Choisissez toujours la vitesse rotation appropriée en fonction du diamètre de la couronne diamantée.
(voir indications sur la plaque moteur).

5.7 Embrayage de surcharge

L’embrayage intégré protège l’utilisateur, la machine et l’outil contre les surcharges mécaniques. En
utilisation normale le déclenchement de l’embrayage ne devrait pas être perceptible.

31

5.8 Carottage

Régler la quantité d’eau au moyen du robinet à bille (1a) comme indiqué dans le tableau plus haut.
Veillez à ce que la boue de coupe soit entièrement évacuée du trou foré.
Il y a un manque d’eau si la boue se forme autour du trou de forage.

Appliquez un effort de coupe suffisant. Si l’effort est trop faible, les segments diamant ont tendance à
‘’satiner’’ dans ce cas la vitesse d’avance devient de plus en plus faible, pour arriver à un enlèvement
de matière nul.
Le seul recours à ce stade est le ‘’réavivage’’ de l’outil au moyen d’une plaque d’avivage genre
carbure de silicium.
Si le couple est trop faible, veuillez utiliser la vitesse de rotation inférieure.

Veillez à ce que la couronne et aussi le bâti ne vibrent pas, ceci détériore le segment diamant, les
grains sont arrachés du liant et provoque une usure importante du moteur et du bâti.
Lors du passage de l’outils dans les fers d’armature, il faut augmenter l’effort de coupe et si
nécessaire réduire la vitesse de rotation à la vitesse directement inférieure.

En cas de blocage de l’outil, n’essayez pas de le débloquer au moteur par des mises en route et
arrêts moteur. Coupez immédiatement le moteur et débloquez l’outil au moyen d’une clé appropriée
par des rotations gauche droite. En ce faisant, retirez délicatement la machine du trou de forage.

Veiller à ne pas percer ou perforer une conduite d'eau ou une ligne électrique. En cas de
doute, parcourir toute la zone de sondage à l'aide d'un détecteur de conduites.

6. E N T R E T I E N
ATTENTION: Avant tous travaux d’entretien ou de réparation, retirez impérativement la

prise de courant.

Nettoyez la machine après utilisation.
Nettoyez et graissez soigneusement le filetage de la broche.
Nettoyez la machine avec un chiffon sec ou humide et non par un puissant jet d’eau.

Veillez particulièrement à ce que le corps moteur, l’entrée du câble électrique et
l’interrupteur MARCHE-ARRET ne soient pas endommagés, le cas échéant retirez le
SR25/38/65/68/75 immédiatement de la circulation ; si ces pièces sont défectueuses, de
l’eau pourra alors pénétrer dans le moteur, il peut en résulter un fort risque
d’électrocution pour l’utilisateur. D’autre part il peut en résulter un dommage
irréparable à l’électronique de la machine.

Un compteur d’heures est intégré dans le SR25/38/65/68/75, celui-ci est programmé à 250
heures. Lorsque ce temps de fonctionnement est atteint, il faut appuyer 3 fois sur le bouton
de mise en route pour redémarrer le moteur. Il faut alors amener la machine dans un atelier
agréé WEKA pour y faire un entretien et remettre le compteur à zéro. Dans votre propre
intérêt, ne continuez pas à travailler plus de 20 heures, la garantie devenant alors nulle.

En cas de dommages du PRCD ou de la fiche d'alimentation, veuillez faire réparer ou remplacer la
pièce uniquement dans un atelier agréé (www.weka-elektrowerkzeuge.de).

En cas de dommages au niveau du câble, adressez-vous à un atelier agréé pour qu'il effectue le
remplacement adéquat de la pièce.

6.1 Réducteur à bain d’huile

Le SR25/38/65/68/75, comme tous les moteurs de carottage WEKA est équipé d’un réducteur à bain
d’huile. Le graissage particulièrement efficace permet d’atteindre une grande durée de vie. Veillez
tout particulièrement à d’éventuelles fuites.
Si vous constatez une fuite d’huile, arrêtez immédiatement la machine pour l’expédier à fin de
contrôle dans un atelier de réparation ou directement chez nous. Vous trouverez les adresses sur
notre site Internet.

6.2 Branchement d’eau

Si de l’eau sort par le trou d’évent au niveau de la boîte à eau, (Pos. 91) il faut changer rapidement
les joints spi (Pos. 131 + 133).
Cette opération ne devrait être effectuée que dans un atelier agrée.

7. G A R A N T I E

Nous accordons une garantie de 12 mois pour la carottière WEKA à compter de la date de livraison.
Durant cette période, nous remédions gratuitement à tous les défauts de pièces et de fabrication.
L'usure normale, les surcharges, le non respect de la notice de l'utilisateur, l'intervention de
personnes non habilitées ou l'utilisation de pièces d'une autre origine excluent toute garantie.

32

8. D É C L A R A T I O N D E C O N F O R M I T É

Désignation: Carottiere a diamants - au perçage des pierreries, du béton et de la maçonnerie
Typ: SR25, SR38, SR65, SR68, SR75 (et variantes)
de n de série: 0113001

o

Nous déclarons, sous notre seule responsabilité que ce produit est conforme aux normes ou
documents de normatifs suifants: EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60204-1
(SR65/68/75), EN 62841-1 (SR25/38), EN 62841-3-6 (SR25/38) conformément aux prescriptions des
directives 2006/42/EG, 2014/30/EU, 2011/65/EU.

WEKA Elektrowerkzeuge Neubulach, 20.04.2016
Auf der Höhe 20 Wilhelm Wurster, propriétaire
D 75387 Neubulach

9. E L I M I N A T I O N

Nous sommes obligés conformément à la Directive 2002/96/CE de reprendre les appareils
usés, afin de les trier en fonction des matières et de les. Veuillez nous redonner ces
appareils usés ou les remettre à nos agences à l’étranger, et ne pas les éliminer avec les
déchets municipaux non triés.

Übersetzung der Originalbetriebsanleitung - Sous réserve de modifications

0416

33

I

ISTRUZIONI DI SERVIZIO - MOTORIDUTTORE SR25, SR38, SR65, SR68, SR75

Si prega di leggere con attenzione prima dell'utilizzo della macchina!

Acquistando la trapanatrice al diamante WEKA possedete un eccellente prodotto di qualità di cui
sicuramente sarete pienamente soddisfatti se lo utilizzerete nel campo di impiego previsto.

1. A V V E R T E N Z E G E N E R A L I D I S I C U R E Z Z A

Attenzione: Si prega di leggere e conservare! Nell'uso di utensili elettrici, per la protezione

contro le scosse elettriche ed il pericolo di ferimenti e di incendio, devono essere sempre
rispettate le seguenti misure di sicurezza fondamentali. Leggete e rispettate le avvertenze di
sicurezza prima di utilizzare l'apparecchio. Conservate queste avvertenze di sicurezza in un
luogo sicuro ed accessibile.

1) La sicurezza del posto de lavoro

a) Mantenete ordinato il vostro posto di lavoro. Un posto di lavoro in disordine

nasconde pericoli di incidenti.

b ) Non utilizzate gli utensili elettrici nelle vicinanze di gas infiammabili.

c ) Tenete lontani i bambini. Non fate toccare l'utensile o i cavi a persone non

autorizzate, mantenete tali persone lontane dall'area di lavoro.

2) Sicurezza elettrica

a ) La spina principale dell’utensile elettrico deve essere inserita nella presa. La

spina non deve essere assolutamente modificata. Non usare adattatori di spina
con utensili elettrici con messa a terra. Spine non modificate e prese adatte

riducono il rischio di shock elettrico.

b ) Proteggetevi dalle scosse elettriche. Evitate di venire a contatto con elementi

collegati a terra, ad esempio tubi, radiatori, cucine elettriche, frigoriferi, ecc.

c ) Tenete conto delle influenze ambientali. Non esponete gli utensili elettrici alla

pioggia.

d ) Non utilizzate il cavo elettrico per altri scopi. Non trasportate l'utensile

afferrandolo per il cavo e non utilizzatelo per estrarre la spina dalla presa di
corrente. Proteggete il cavo dal calore, olio e spigoli taglienti.

e ) Nei lavori all'aperto utilizzate solo cavi di prolunga omologati e contrassegnati a

questo scopo.

f ) In conformità alle norme europee ed internazionali, il collegamento elettrico della

caratotatrice con diamante, ad afflusso d’acqua, deve avvenire mediante un
interruttore di sicurezza per correnti di guasto (FI). Il PRCD non deve venire a
contatto con l’acqua. Ad intervalli di tempo regolari è necessario verificarne il
perfetto funzionamento, premendo il tasto TEST. Non impiegare mai una carotatrice

con diamante in funzionamento idraulico senza un interruttore PRCD oppure FI
direttamente sulla rete.

3) Sicurezza di persone

a ) Siate sempre vigili. Osservate il vostro lavoro. Procedete in maniera sensata e non

utilizzate la macchina se non siete concentrati.

b ) Indossare sempre i dispositivi di protezione personali e occhiali. L’uso di

maschera antipolvere, scarpe antiinfortunistiche, casco protettivo o cuffie antirumore, a
seconda del tipo e uso dell’utensile elettrico impiegato, riduce il rischio di infortuni

c ) Evitate che l'utensile si accenda in maniera involontaria. Non trasportate mai

utensili collegati alla rete elettrica con il dito sull'interruttore. Assicuratevi che
l'interruttore sia disinserito quando l'utensile viene collegato alla rete elettrica.

d ) Non lasciate inserite chiavi per l'utensile. Prima dell'accensione assicuratevi che le

chiavi ed altri utensili siano stati tutti rimossi.

e ) Non curvatevi troppo sopra la macchina. Evitate posizioni anormali del corpo.

Non lavorate su scale a pioli. Assicuratevi un appoggio sicuro e mantenete sempre
l'equilibrio.

34

f ) Indossate sempre indumenti da lavoro adatti. Non indossate indumenti larghi o

catenine, braccialetti ed elementi simili. Essi possono impigliarsi in parti in
movimento. Nei lavori all'aperto si consiglia di indossare guanti di gomma e calzature

antisdrucciolevoli. Se avete i capelli lunghi, indossate una retina per capelli.

g ) Collegate un apparecchio di aspirazione della polvere all'utensile elettrico se

esso è predisposto per tale apparecchio ed assicuratevi che esso funzioni
regolarmente.

h ) Non confidare nel senso di sicurezza acquisito mediante un utilizzo ripetuto

dell'elettroutensile e attenersi alle regole di sicurezza. Un utilizzo incauto può

causare lesioni gravi in poche frazioni di secondi.

4) L’utilizzo e trattamento di utensili elettrici

a ) Non sovraccaricate gli utensili elettrici. Nel campo di potenza indicato, essi lavorano

meglio e con maggior sicurezza.

b ) Non utilizzate utensili elettrici in cui un interruttore non possa essere inserito o

disinserito. Gli interruttori danneggiati devono essere sostituiti in un'officina di servizio
di assistenza ai clienti.

c ) Se l'utensile non viene utilizzato, prima della sua manutenzione o in caso di

sostituzione dell'utensile estraete la spina di collegamento in rete.

d ) Riponete i vostri utensili elettrici in un luogo sicuro. Gli utensili non utilizzati

devono essere conservati in luoghi asciutti e chiusi e fuori dalla portata dei bambini.

e ) Curate con diligenza i vostri utensili elettrici. Controllate il vostro apparecchio

riguardo eventuali danneggiamenti. Prima di un ulteriore utilizzo dell'utensile
elettrico dovete controllare con la massima attenzione il perfetto funzionamento
rispondente agli scopi previsti dei dispositivi di protezione ed eventualmente
sostituire i componenti danneggiati. Controllate se il funzionamento di parti
mobili è regolare, che non si inceppino, che nessun componente sia rotto, che
tutti i pezzi siano montati correttamente e che tutti gli altri presupposti che
influenzano il funzionamento dell'apparecchio siano rispettati. I dispositivi di

protezione ed i componenti danneggiati devono essere riparati o sostituiti
adeguatamente in un'officina di servizio di assistenza ai clienti, qualora nelle istruzioni
di servizio non vengano date indicazioni diverse.

f ) Mantenete i vostri utensili affilati e puliti, in modo da poter lavorare in maniera

migliore e più sicura. Rispettate le norme di manutenzione e le avvertenze per
una sostituzione dell'utensile. Controllate regolarmente il cavo e fate eliminare

eventuali danneggiamenti da uno specialista autorizzato. Controllate regolarmente i
cavi di prolunga e sostituiteli se sono danneggiati. Mantenete le impugnature asciutte e
prive di olio o grasso.

g ) Per la vostra propria sicurezza, utilizzate solo gli accessori e gli apparecchi

ausiliari offerti nelle istruzioni di servizio oppure nel relativo catalogo. L'utilizzo di
altri utensili o accessori diversi da quelli indicati può significare pericoli di ferimento
molto grave.

h ) Mantenere le impugnature e le superfici di impugnatura, pulite e scevre da olio o

grasso. Impugnature e superfici di impugnatura scivolose non consentono né un
utilizzo sicuro né il mantenimento del controllo sull'elettroutensile in caso di situazioni
impreviste.

5) Il servizio

a ) Rivolgiti solo a personale qualificato per la ripararazione del tuo utensile e

richiedi sempre l’impiego di ricambi originali. Solo in questo modo, la sicurezza

dell’utensile è garantita. Per le riparazioni affidate il Vostro apparecchio elettrico ad un
elettricista specializzato. Questo apparecchio elettrico è conforme alle norme di
sicurezza applicabili. Le riparazioni devono essere effettuate soltanto da un elettricista
specializzato, che impieghi parti di ricambio originali, le quali prevengono possibili
incidenti all’operatore.

6) L’avvertenza di sicurezza per il trapano

a ) Durante la realizzazione di perforazioni che richiedono l'impiego d'acqua deviare

quest'ultima dalla postazione di lavoro o impiegare un sistema di raccolta per
l'acqua. Questo genere di precauzioni contribuiscono a mantenere una postazione

asciutta e riducono il rischio di prendere scosse elettriche.

35

b ) Durante quei lavori in cui l'utensile da taglio potrebbe incontrare delle linee

elettriche nascoste o il proprio cavo di alimentazione azionarlo impugnandolo
per le superfici isolate. Il contatto di un utensile da taglio con una linea sotto tensione

può caricare elettricamente anche le parti metalliche dell'elettroutensile esponendo così
al rischio di scossa elettrica.

c ) Durante l'utilizzo del trapano carotatore indossare una protezione per l'udito.

L'effetto del rumore può provocare la perdita dell'udito.

d ) Nel caso in cui l'utensile impiegato si blocchi non effettuare più alcun

avanzamento e spegnerlo. Verificare il motivo del blocco impiegato e risolverne la
causa.

e ) Volendo riavviare un trapano carotatore incastrato nel pezzo in lavorazione

verificare prima della riaccensione che l'utensile impiegato giri liberamente. Se
incastrato probabilmente non gira e questo può comportare un sovraccarico
dell'utensile o il distacco del trapano carotatore dal pezzo in lavorazione.

f ) Assicurando il supporto a colonna sul pezzo in lavorazione mediante tasselli e

viti accertarsi che il fissaggio impiegato sia in grado di tenere saldamente il
macchinario durante l'utilizzo. Se il pezzo in lavorazione è poroso o non offre

adeguata resistenza è possibile che il tassello fuoriesca comportando la separazione
del supporto a colonna dal pezzo in lavorazione stesso.

g ) Al momento del fissaggio del supporto per carotatrice al pezzo in lavorazione

tramite pompa a vuoto fate attenzione che la superficie sia liscia, pulita e non
porosa. Non fissate il supporto per carotatrice a superfici laminate, quali ad es.

piastrelle e rivestimenti di strutture composite. Qualora la superficie del pezzo in
lavorazione non dovesse essere liscia, piana o sufficientemente fissa, la piastra a vuoto
può staccarsi dal pezzo in lavorazione.

h ) Prima della foratura assicuratevi che la resa della pompa a vuoto sia sufficiente.

Se la resa del vuoto non è sufficiente, la piastra a vuoto può staccarsi dal pezzo in
lavorazione.

i ) Non effettuate mai forature sopra la testa se la macchina è fissata soltanto

attraverso la piastra a vuoto. In caso di perdita del vuoto, la piastra a vuoto si stacca
dal pezzo in lavorazione.

j ) Trapanando attraverso muri o soffitti assicurarsi che persone e ambiente di

lavoro dall'altro lato siano protetti. La corona può fuoriuscire dal foro trivellato e il
carotaggio cadere così fuori dall'altro lato.

k ) In caso di lavori sopra la testa utilizzate sempre un sistema di raccolta delle

acque prescritto dal costruttore. Fare in modo che l'acqua non penetri mai
nell'apparecchio. L'infiltrazione di acqua all'interno dell'apparecchio elettrico aumenta il
rischio di scosse elettriche.

2. I S T R U Z I O N I P A R T I C O L A R I - Attenzione!

Questa trapanatrice è idonea esclusivamente per un impiego industriale e può essere utilizzata
esclusivamente da personale debitamente addestrato.
Viene impiegata solamente per la perforazione di roccia, calcestruzzo e murature.

Per l’azionamento occorre seguire le relative indicazioni.

Ad intervalli regolari (ca. 6 mesi), gli utensili elettrici devono essere sottoposti ad un controllo relativo
alla sicurezza da eseguirsi a cura di personale specializzato.

Dopo un’interruzione del lavoro, riaccendere la macchina solo dopo essersi assicurati del fatto che la
corona possa ruotare liberamente.

Durante il lavoro con questa macchina, indossate una cuffia o altro dispositivo per proteggere l’udito.

3. D E S C R I Z I O N E T E C N I C A

SR25/38/65/68/75 è una trapanatrice a corona diamantata da utilizzarsi esclusivamente nell’apposito
supporto (2) colonna guidata.
E’ idonea per la perforazione di roccia, calcestruzzo, asfalto e murature. Mediante l’impiego d’acqua,
alimentata tramite un rubinetto sferico (1a) attraverso la corona diamantata (3), il materiale asportato
viene evacuato e contemporaneamente viene raffreddato l’utensile (carotaggio ad umido).
L’utensile di perforazione, ovvero la corona diamantata (3), è una punta cava dotata di segmenti
brasati o saldati e impregnati di schegge diamantate.

36

La macchina non deve essere utilizzata per altri scopi, nè fatta funzionare con altri utensili.

Se necessario, l’acqua può essere fatta circolare tramite un aspiraliquidi per mezzo di un anello di
raccolta acqua (4).

Con "SRXXS" se denominan los taladros de broca hueca de cambios rápidos.

SR25/38/65/68/75 è protetto contro gli spruzzi d’acqua e pertanto è conforme al tipo di protezione IP

55. Il motore è raffreddato ad acqua; ciò significa che l’acqua di raffreddamento e di lavaggio per la

corona di perforazione passa attraverso la spirale di raffreddamento del motore prima di raggiungere
la corona stessa. Se l’impiego avviene correttamente, non si verifica alcuna infiltrazione d’acqua nella
macchina. E’ quindi possibile perforare verticalmente verso l’alto (sopra la testa) senza dover
adottare ulteriori provvedimenti.

Nell’SR25/38/65/68/75 è inoltre integrato un sistema di interruzione per bassa tensione, ciò significa
che in caso di interruzione della tensione di rete, la macchina non riprende a funzionare
autonomamente in caso di ritorno della corrente.

L’SR25/38/65/68/75 è accessoriato di un innovativo motore SR (SR= riluttanza ad interruzione). La
commutazione (corrente alternata nei poli dello statore) è regolata da una scheda elettronica che
riceve ordini da un micro computer. La velocità è praticamente costante sull’intera gamma di potenza,
pertanto l’inizio foro è facilitato.
A fianco alle tre velocità di potenza che si cambiano col cambio, anche il motore può essere utilizzato
in tre velocità.

SR38/68/75 sono muniti di un cambio a tre marce. Oltre a queste 3 marce il motore può essere
inoltre azionato in diversi livelli. In tal modo possono essere scelte le marce in base alla tabella (vd.
tabella).

Le sei velocità nel motore mod. SR25/65 si possono modificare anche mentre si sta carotando.

3.1 Dati Tecnici

Tipo die macchina SR25 SR25S SR38 SR38S SR 65 SR65S SR68 SR 75 SR75 S
Tensione nominale V 230 400 3~
Corrente nominale A 16 15

Potenza nominale W 3700 7500
Potenza utile W 2700 5700
Frequenza nominale Hz 50-60 50-60
Numero di giri (pieno

carico)

1/min 230 -

570

300 ­740

180 ­1370

340­2580

140 - 305 260 - 560 205 - 1370 60 - 300 80 - 435

Diam.foro in cls a. mm 70 -

370

65 ­300

50 ­400

20-280 125 - 540 80 - 330 50 - 350 150 - 900 100 - 600

Peso kg 14,7 14,7 16 18,3 14,7 16 19,5
Tipo protezione IP 55

1 1/4" UNC, M33/3

Dati di funzionam ento
SR25

numero giri1numero giri 2 numero giri3numero giri4num ero giri 5 numero giri 6

numero giri 1/min 230 280 340 410 490 570
Ø foro in cls mm 200 - 370 170 - 310 140 - 260 110 - 210 100 - 180 70 - 150
Q.tà d’acqua l/min 1,4 -2,0 1,3 - 1,8 1,2 - 1,6 1,0 - 1,5 1,0 - 1,4 0,9 - 1,2

Dati di funzionam ento
SR25 S

numero giri1numero giri 2 numero giri3numero giri4num ero giri 5 numero giri 6

numero giri 1/min 300 360 430 530 630 740
Ø foro in cls mm 160 - 300 130 - 240 110 - 200 90 - 160 75 - 140 60 - 120
Q.tà d’acqua l/min 1,3 -1,9 1,1 - 1,6 1,0 - 1,4 1,0 - 1,3 0,9 - 1,2 0,8 - 1,1

Dati di funzionamento SR38 - Livello motore 1
Cambio di velocità/ numero

giri

1/min 1/180 2/220 3/260 4/320 5/380 6/440

Ø foro in cls mm 400 310 255 210 175 150
Q.tà d’acqua l/min 2,0 1,8 1,6 1,4 1,3 1,2
Dati di funzionamento SR38 - Livello motore 2
Cambio di velocità/ numero

giri

1/min 1/360 2/430 3/520 4/630 5/755 6/880

Ø foro in cls mm 190 155 130 105 90 75
Q.tà d’acqua l/min 1,4 1,2 1,1 1,0 0,9 0,9
Dati di funzionamento SR38 - Livello motore 3
Cambio di velocità/ numero

giri

1/min 1/560 2/670 3/810 4/980 5/1180 6/1370

37

Ø foro in cls mm 120 100 80 70 55 40
Q.tà d’acqua l/min 1,1 1,0 0,9 0,8 0,7 0,6

Dati di funzionamento SR38S - Livello motore 1
Cambio di velocità/ numero

giri

1/min 1/340 2/410 3/490 4/600 5/715 6/835

Ø foro in cls mm 280 160 135 110 90 80
Q.tà d’acqua l/min 1,7 1,3 1,2 1,0 0,9 0,9
Dati di funzionamento SR38S - Livello motore 2
Cambio di velocità/ numero

giri

1/min 1/680 2/810 3/970 4/1180 5/1410 6/1650

Ø foro in cls mm 100 80 70 60 50 40
Q.tà d’acqua l/min 1,0 0,9 0,8 0,8 0,7 0,6
Dati di funzionamento SR38S - Livello motore 3
Cambio di velocità/ numero

giri

1/min 1/1060 2/1260 3/1520 4/1840 5/2210 6/2580

Ø foro in cls mm 60 50 40 35 30 20
Q.tà d’acqua l/min 0,8 0,7 0,6 0,6 0,5 0,4

Dati di funzionam ento
SR65

numero giri1*num ero giri 2*numero giri3*numero giri4num ero giri 5 numero giri 6

numero giri 1/min 140 175 205 240 270 305
Ø foro in cls mm 330 - 500 270 - 440 230 - 370 200 - 320 175 - 280 125 -250
Q.tà d’acqua l/min 2,2 - 2,7 2 - 2,5 1,8 - 2,3 1,7 - 2,1 1,6 - 2 1,3 - 1,9

Dati di funzionamento SR68 - Livello motore 1
Cambio di velocità/ numero

giri

1/min 1/205 2/245 3/290 4/340 5/400 6/450

Ø foro in cls mm 350 275 235 200 170 150
Q.tà d’acqua l/min 1,9 1,7 1,5 1,4 1,3 1,2
Dati di funzionamento SR68 - Livello motore 2
Cambio di velocità/ numero

giri

1/min 1/410 2/480 3/570 4/670 5/790 6/880

Ø foro in cls mm 165 140 120 100 85 75
Q.tà d’acqua l/min 1,3 1,2 1,1 1,0 0,9 0,9
Dati di funzionamento SR68 - Livello motore 3
Cambio di velocità/ numero

giri

1/min 1/640 2/750 3/880 4/1040 5/1230 6/1370

Ø foro in cls mm 105 90 75 65 55 50
Q.tà d’acqua l/min 1,0 0,9 0,9 0,8 0,7 0,7

Dati di funzionamento SR75 - Livello motore 1
Cambio di velocità/ numero

giri

1/min 1/60* 2/70 3/85 4/100 5/115

Ø foro in cls mm 950 950 800 670 580
Q.tà d’acqua l/min 3,1 3,1 2,8 2,6 2,4
Dati di funzionamento SR75 - Livello motore 2
Cambio di velocità/ numero

giri

1/min 1/115* 2/140 3/165 4/200 5/230

Ø foro in cls mm 500 500 410 340 290
Q.tà d’acqua l/min 2,2 2,2 2,0 1,8 1,7
Dati di funzionamento SR75 - Livello motore 3
Cambio di velocità/ numero

giri

1/min 1/180* 2/215 3/260 4/310 5/360

Ø foro in cls mm 320 320 260 220 150
Q.tà d’acqua l/min 1,8 1,8 1,6 1,5 1,2

Dati di funzionamento SR75 S - Livello motore 1
Cambio di velocità/ numero

giri

1/min 1/75* 2/90 3/105 4/130 5/150

Ø foro in cls mm 800 750 630 520 450
Q.tà d’acqua l/min 2,8 2,7 2,5 2,3 2,1
Dati di funzionamento SR75 S - Livello motore 2
Cambio di velocità/ numero

giri

1/min 1/150* 2/175 3/210 4/250 5/290

Ø foro in cls mm 450 380 320 260 230
Q.tà d’acqua l/min 2,1 1,9 1,8 1,6 1,5
Dati di funzionamento SR75 S - Livello motore 3
Cambio di velocità/ numero

giri

1/min 1/230* 2/280 3/330 4/390 5/460

38

Ø foro in cls mm 290 240 200 170 140
Q.tà d’acqua l/min 1,7 1,5 1,4 1,3 1,2

*Questi livelli motore sono ridotti.

** I Fori con diametro maggiore di 250 mm. possono essere eseguiti solo con una colonna
particolarmente stabile ed utilizzando tasselli per carichi pesanti per il fissaggio.

A partire da D. 400 mm occorre utilizzare utensili di perforazione potenti con bassa pressione di
appoggio ed elevata precisione di rotazione concentrica.

SR65/68/75: Fissare la SR75 solamente su uno stelo estremamente stabile e assolutamente
con 8 viti (SR65 con 6 viti).

La preghiamo d´osservare che la SR75 un momento torcente sviluppa fino a 700 Nm,
durante il bloccaggio della corona a forare cava il momento torcente puó aumentare
fino a piú di 1000 Nm.

3.2 Dotazione

Trapanatrice a corona diamantata (1) con rubinetto sferico e raccordo ad innesto rapido (1a) con
manuale d’uso.

3.3 Rumorosità e vibrazioni (EN 62841)

SR25/38 SR65/68/75
Il livello di pressione acustica è equivalente a 75 dB(A) 80 dB(A)
Il livello di potenza acustica (rumorosità) è equivalente a 88 dB 92 dB
L’accelerazione ponderata caratteristica corrisponde a 2,5 m/s² 2,5 m/s²

4. O P E R A Z I O N I P R E L I M I N A R I

Assicurarsi che la macchina non sia stata danneggiata durante il trasporto.
Verificare che la tensione di rete corrisponda a quella indicata sulla targhetta di omologazione.

4.1 Allacciamento elettrico

Collegare l’SR25/38/65/68/75 solo tramite una presa a terra adeguata. Se necessario, utilizzare solo
cavi di prolunga ad alta qualità con una adeguata sezione trasversale.:

SR25/38: fino a 75m di lunghezza - 3G2,5 qualità per es.: H 07BQ-F o H 07RN-F
SR65/68/75: fino a 75m di lunghezza - 4G2,5 qualità per es.: H 07BQ-F o H 07RN-F

Secondo le più recenti direttive EN62841-1, EN62841-3-6, il collegamento elettrico di trapanatrici al
diamante (SR25/38) con adduzione di acqua deve sempre avvenire tramite un interruttore di
sicurezza per correnti di guasto (FI, PRCD).

Nell'osservanza di queste disposizioni, la SR25/38 è dotata di un interruttore di sicurezza PRCD
montato sul cavo di alimentazione elettrica di rete. Esso interruttore contiene sia l'interruttore per
correnti di guasto sia il dispositivo di sgancio per sottotensione.

Dopo aver inserito la spina di rete nella presa di corrente, il PRCD deve essere attivato premendo il
pulsante ON. In caso di caduta di tensione, il PRCD interrompe il circuito e deve essere riattivato di
nuovo al ritorno della tensione elettrica.
La corrente di taratura, cioè la corrente di guasto a cui l'interruttore di sicurezza interrompe il circuito,
è di 10mA.

Il PRCD non deve essere in acqua. Controllarne sempre il corretto funzionamento prima
dell'inizio dei lavori.

Rispettate le disposizioni nazionali pertinenti per l'allacciamento delle carotatrici a
diamante.

Controllate con cura che i cavi di prolunga non siano arrotolati in modo da ottenere
una sufficiente dispersione termica. Considerate che l’SR25/38 prende la massima
potenza dalla corrente elettrica. Pertanto non collegare altri macchinari alla stessa

39

presa del quadro, poiché potrebbe causare un sovraccarico. Assicuratevi che il motore
SR65/68/75 sia collegato solo alla presa a terra 16A CEE. Se collegate la macchina ad
una presa con voltaggio più alto, rischiate che la parte elettronic si bruci
completamene. De acuerdo con las disposiciones aplicables, los dispositivos de uso
comercial únicamente pueden utilizarse empleando un cuadro eléctrico de obras.
Asegúrese en este caso de que se incluye un interruptor diferencial del tipo B o B+,
puesto que un ID tipo A podría no activarse en caso de fallo. A causa dell’alta corrente
la macchina può elettrizzare se la si tocca e il conduttore di terra non è connesso
correttamente. In questo caso occorre staccare la corrente e controllare il conduttore di
terra.

Le sopraccitate apparecchiature possono essere azionate da un generatore o da un trasformatore, se
vengono rispettate le seguenti condizioni:

- Tensione di funzionamento entro +5% e -10% della tensione nominale

- Avviamento lento automatico integrato con limitatore di spunto

- Frequenza 50 -60 Hz; max 65 Hz

- Tensione alternata, potenza utile minima
SR25/38 - 4 kVA
SR65/68/75 - 13 kVA

Non collegare mai al generatore/trasformatore contemporaneamente altre attrezzature. L’accensione
e lo spegnimento di altre attrezzature può causare il sottovoltaggio e /o eccessi di tensione che
possono danneggiare l’attrezzatura.

4.2 Allacciamento idraulico

Collegare la macchina alla rete di alimentazione idrica mediante il raccordo ad innesto rapido.

Attenzione! Pressione dell’acqua: max. 3 bar.

Per il collegamento alla macchina utilizzare un attacco tipo GARDENA.
Gli attacchi in materiale sintetico sono generalmente commercializzati nei negozi specializzati in
edilizia o nel settore del giardinaggio. Gli attacchi in ottone di elevata qualità vengono invece forniti
direttamente da WEKA.
Utilizzare esclusivamente acqua di rubinetto pulita in quanto l’acqua impura potrebbe compromettere
notevolmente la convenzione termica sulle superfici di raffreddamento, causando così danni
irreparabili al motore. Inoltre, ciò comporta una precoce usura delle guarnizioni ad anello per alberi.

Se l’acqua entra dal foro sull’anello di raccordo idraulico o dalla parte posteriore del motore,
occorre sostituire immediatamente le guarnizioni ad anello degli alberi.
La sostituzione in oggetto deve avvenire esclusivamente presso un centro autorizzato.
Attenzione: in caso di sovraccarico, per il raffreddamento del motore è necessario un apporto
di almeno 1 litro di acqua al minuto.
Dopo l’utilizzo, aprire il rubinetto sferico in modo da svuotare le intercapedini di
raffreddamento. Questa operazione risulta particolarmente importante nelle stagioni più
fredde per il pericolo di gelo.

4.3 Montaggio sul supporto

L’SR25/38/68 viene fissato sulla base (vedi figura) con quattro viti M8 (SR75: 8 viti M8, SR65: 6 viti
M8) sul supporto di perforazione (2) o tramite un adattatore che viene fornito dal produttore del
supporto.

Scegliere la lunghezza delle viti in modo che il filetto sia di almeno 20 mm (SR25/38 15mm). e
stringerli con una torsione di 20 Nm.

Sistemare la macchina esclusivamente su una colonna stabile dotata di guide precise e gioco ridotto.
Assicurarsi che l’asse della macchina ruoti in maniera assolutamente parallela rispetto alla colonna.
Utilizzare esclusivamente colonne con sufficiente stabilità.

Estrarre il foretto senza forzare, non tentare di estrarre un foretto rovinato perchè sforzi inadeguati sul
mandrino potrebero causare la rottura dell’intera carcassa.

Poiché il supporto non viene fornito, si devono notare solo alcune importanti specifiche.

Le istruzioni di lavoro e quelle per la sicurezza del supporto a colonna impiegato devono
essere rispettate rigorosamente.

Metodi di fissaggio

Fissaggio a tassello, a parete.

Il metodo di fissaggio più comune è a tassello.

E’ possibile fissare il supporto ad una parete rigida con puntone idoneo (asta di contrasto). Colonne

40

idonee sono disponibili sul mercato degli utensili diamantati.

Con la SR25/38/65/68/75 potete forare a sopratesta senza ulteriori precauzioni. Per proteggervi
dall´acqua durante l´utilizzo della macchina, dovreste sostanzialmente adoperare un anello di raccolta
acqua (accessori dello stelo del trapano). Badate che il perno trapananto scivola nella corona a forare
cava e aggrava ulteriormente la macchina e lo stelo del trapano. Immobilizzate oppurtanamente i
perni maggiori.

Trapano carotatore e supporto a colonna devono essere montati e trasportati separatamente al fine
di evitare un eccessivo sovraccarico per il fisico.

4.4 Corona diamantata

L’aggancio dell’ utensile sullo SR25/38/65/68/75 avviene tramite l’albero filettato femmina 1 ¼” UNC
o M33/3.
Utilizzare esclusivamente utensili diamantati di alta qualità.
Usare utensili diamantati idonei ed assicurarsi che i segmenti diamantati siano sufficientemente più
larghi del diametri interno ed esterno del tubo carotatore.
Applicare del grasso resistente all’acqua al filetto dell’utensile in modo da svitare facilmente l’utensile.

Stringere bene la corona al filetto.
Assicurarsi che la rotazione sui segmenti diamantati della corona non superi 1 mm. (eccentricità).

Per il cambio della corona a forare cava impiegate solo la chiave a forchetta doppia adeguata. Tenete
fermo il mandrino con una seconda chiave a forchetta doppia.

Non impiegare mai un martello o similari per allentare la corona a forare cava. Casomai
allungate la chiave a forchetta doppia.

5. M E S S A I N F U N Z I O N E

5.1 Tastiera e display

Il motore SR25/38/65/68/75 è dotato di display. Usando la tastiera il motore può essere azionato
(tasto verde) o spento (tasto rosso). Con i tasti + e - possono essere preselezionate 6 (4) alla velocità
preselezionata. La velocità può essere cambiata mentre si carota semplicemente selezionando il
diametro di carotaggio desiderato e premendo il tasto START/INIZIO di nuovo.

Nella SR25/65 vengono mostrati di volta in volta due diametri di foro. Il primo valore corrisponde ad
una velocità di taglio di 2,5 m/s, il secondo ad una di 4,5 m/s.

Nella SR38/68/75 vengono mostrati di volta in volta tre diversi diametri di foro, che corrispondono alle
tre marce I diametri di foro mostrati sono calcolati con una velocità di taglio di 3,5 m/s.

I numeri di giri si sovrappongono nei singoli livelli, pertanto possono essere selezionati almeno due
livelli per ogni diametro di foro, per ottenere i risultati migliori.

5.2 Funzione Soft Turn

Azionando insieme + e – viene selezionato la funzione Soft, che viene segnalato mostrando
alternativamente le cifre 000 e 999. Azionando il tasto di inizio la macchina ruota con un basso
numero di giri di 40 1/min e un momento molto ridotto. Con tale impostazione l’utensile per forare
viene aperto in sicurezza.

5.3 Protezione del motore

La protezione elettronica del motore regola la corrente del motore e la limita al suo valore massimo.
In tal modo, in caso di sovraccarico, il numero di giri diminuisce drasticamente. Se si diminuisce il
carico sul motore, aumenta nuovamente il numero di giri fino al numero di giri nominale. Se si
sovraccarica nuovamente il motore, fino a che il numero di giri cala fino a 0, l’elettronica stacca il
motore dopo pochi secondi.

Se il motore viene utilizzato con troppo poca acqua di raffreddamento, viene spento tramite la
protezione integrata di sovratemperatura. Controllare che scorra abbastanza acqua di raffreddamento
attraverso il motore (almeno 1 l/min), in maniera tale da raffreddarlo velocemente.

Occorre garantire un sufficiente raffreddamento dell’acqua, poiché altrimenti possono
verificarsi danni nel motore e nell’elettronica.

5.4 Visualizzazione errori

Se sussiste un errore, il LED rosso lampeggia sotto il tasto start e il codice d’errore viene mostrato sul
display in forma di una cifra a due posti. Il significato delle cifre viene descritto qui di seguito.

41

Codice
errore

Significato Misura

1 Sovracorrente Il motore viene sovraccaricato improvvisamente (bloccato)
2 Sovratemperatura Il raffreddamento del motore è troppo basso. La temperatura

dell’acqua troppo alta o portata troppo bassa

3 Sovraccarico Il motore è stato bloccato per lungo tempo oppure azionato in

sovraccarico (diminuzione del numero di giri).
4 Interrupt Errore grave nel controller
5 Watchdog Errore grave nel controller
6 Brown out Errore grave nel controller
8 Il periodo di manutenzione è

stato superato

La macchina deve essere sottoposta a manutenzione dopo

250 ore di esercizio. Per poter incominciare, il tasto start deve

essere premuto tre volte.
10 Zwischenkreisspannung

fehlt

Il circuito di carica per il Uzw è difettoso

11 Tensione di rete troppo alta La macchina è sottoposta ad una tensione troppo alta

(generatore)
12 Tensione di rete troppo

bassa

La macchina è sottoposta ad una tensione troppo bassa

(generatore)
13 Tensione di esercizio troppo

alta

La tensione è sempre o per breve tempo troppo alta

(generatore o tensione di interferenza)
14 Tensione di esercizio troppo

bassa

La tensione è troppo bassa durante l’esercizio sempre o per

breve tempo (cavo di prolungamento troppo lungo, sezione

troppo ridotta, generatore troppo debole o interruzione di fase)

Gli errori 10 - 14 devono essere cancellati azionando il tasto rosso STOP.
Gli errori 04 - 06 non possono essere cancellati. Si parte dal presupposto che il comando motore sia
difettoso.

Se la macchina è collegata con la rete elettrica, vengono dapprima trasferiti i dati del controller del
motore nel controller del display. Questo dura alcuni secondi, durante i quali lampeggia il LED verde
sotto il tasto start. Non appena scompare, la macchina è pronta a funzionare.

5.5 Analisi degli errori

L’analisi degli errori è definita prevalentemente per il servizio di macchina SR. Per entrare nel menu
di assistenza, premere il tasto start, mentre state collegando la macchina con la rete elettrica (infilare
il cavo nella presa). Tenere il tasto start premuto finché il LED verde sotto il tasto verde incomincia a
lampeggiare e poi rilasciarlo. Navigare nel menu di assistenza con i tasti + e -.
Premendo nuovamente il tasto start si chiude nuovamente il menu di assistenza.

I punti del menu singoli sono elencati di seguito:

Punto Breve descrizione Significato
1 STZ Ore di esercizio fino al service (manutenzione)
2 BSZ Numero totale delle ore di esercizio rilevate
3 On-Counter Numero di cicli di accensione
4 OFF-Counter Numero di cicli di spegnimento
5 VN-ST Numero di versione del software del comando motore
6 VN-IO Numero di versione del software del comando I/O
7 Tipo Tipo di macchina
08 - 31 Errori salvati Qui vengono mostrati gli ultimi errori che si sono manifestati

(max. 24). Qui lampeggiano alternativamente Indice e Codice
errore. L’ultimo errore lampeggia con frequenza doppia.

5.6 Cambio di velocità

L’SR38/68/75 possiede una trasmissione a 3 velocità.
Non azionare mai con forza la leva delle marce e solo quando la macchina è in decelerazione o
ferma.

Scegliere sempre il numero di giri idoneo a seconda del diametro di perforazione (vedere tabella e
targhetta con i dati di potenza della macchina).

42

5.7 Frizione di sicurezza

La frizione di sicurezza integrata protegge l’operatore, la macchine e l’utensile da elevati
sovraccarichi meccanici. Utilizzando correttamente la macchina non si dovrebbe quasi sentire il
rilascio della frizione.

5.8 Perforazione

Regolare la portata d’acqua del rubinetto sferico (1a) in modo tale che il materiale asportato venga
evacuato completamente dal foro di trapanatura.
Se intorno al foro si depositano delle impurità/fango, significa che si sta usando insufficiente acqua.

Lavorare con una adeguata pressione di spinta sull’utensile. Se tale pressione risulta insufficiente, gli
utensili diamantati tendono a “lucidarsi”. In questo caso, la velocità di avanzamento diminuisce
sempre più fino a quando non viene più effettuata alcuna asportazione di materiale.
Per rimediare a questo, occorre ravvivare (“riaffilare”) i segmenti diamantati con una pietra abrasiva al
carburo di silicio.
Assicurarsi che la corona non vibri in quanto i diamanti sull’attacco potrebbero rompersi.

Durante la perforazione di armature in ferro occorre aumentare la pressione di spinta sull’utensile e,
se necessario, selezionare la marcia immediatamente inferiore.

Se l’utensile di perforazione si blocca, non cercare di sbloccarlo inserendo e disinserendo la
macchina. Disinserire immediatamente la macchina e allentare la corona ruotandola a destra e a
sinistra mediante un’apposita chiave fissa. Allontanare la macchina dal foro prestando particolare
attenzione.

Assicurarsi di non perforare condutture dell’acqua e cavo elettrici. In caso di dubbio,
esaminare accuratamente la zona di perforazione con un apposito rilevatore.

6. M A N U T E N Z I O N E
ATTENZIONE: prima di iniziare qualsiasi operazione di manutenzione o di riparazione,

staccare la spina di rete.

Pulire la macchina al termine dei lavori di perforazione. A questo proposito, pulire anche la filettatura
portacorona e ingrassarla.
Pulire la macchina con uno straccio asciutto o umido e non con un getto d’acqua.

Fate attenzione che l’involucro, attacchi cavi e interruttore di ON-OFF non siano
danneggiati, altrimenti mettere subito fuori servizio l’SR25/35/65/75 se queste parti
risultano danneggiate, poiché potrebbe entrare acqua nella macchina e causare in
questo modo un considerevole rischio di shock elettrico per l’operatore. Inoltre, è
probabile che l’elettronica venga danneggiata irreparabilmente.

Nell’SR25/38/65/68/75 è integrato un conta ore di operatività, che è tarato a 250 ore. Dopo aver
raggiunto tale numero di ore di lavoro, il pulsante di avvio deve essere premuto 3 volte per
riavviare il motore. E’ questo il momento di portare il motore ad un centro di assistenza WEKA
per il controllo, in modo da effettuare la manutenzione e ritarare il contaore. Non lavorare più
di venti ore di seguito per il Vs. interesse, poiché potreste perdere la garanzia.

Riparazione o sostituzione di un eventuale danneggiamento del PRCD o della spina devono avvenire
esclusivamente in un'officina specializzata e autorizzata(www.weka-elektrowerkzeuge.de).

In caso di danneggiamento del cavo è possibile la sostituzione solo mediante un cavo preparato
appositamente ottenibile in un'officina specializzata e autorizzata.

6.1 Trasmissione a bagno d’olio

Come tutte le macchine WEKA, anche l’SR25/38/65/68/75 possiede una trasmissione a bagno d’olio.
Grazie alla speciale ed efficiente lubrificazione, si aumenta notevolmente la durata. Fare particolare
attenzione alle perdite d’olio.

Se si nota fuoriuscita di olio, fermare immediatamente la macchina e inviarla subito ad un centro
assistenza autorizzato.

6.2 Allacciamento idraulico

Se fuoriesce acqua dal foro del troppo pieno sull’anello di raccordo idraulico(articolo 91), occorre
sostituire immediatamente le guarnizioni ad anello dell’albero (art. 131+133). Questa operazione
dovrebbe essere effettuata in un centro specializzato.

43

7. G A R A N Z I A

Sulla trapanatrice WEKA viene concessa una garanzia di 12 mesi a partire dal giorno della fornitura.
Durante questo periodo, eliminiamo gratuitamente difetti di materiale e di fabbricazione. Le
prestazioni di garanzia non riguardano la normale usura, difetti causati da sovraccarico,
l’inosservanza delle istruzioni di servizio e gli interventi di persone non autorizzate o l’utilizzo di pezzi
non originali.
Inoltre, parti di consumo quali anelli per albero, frizione di sovraccarico e pulsante di ON-OFF non
sono coperti da garanzia.

8. D I C H I A R A Z I O N E D I C O N F O R M I T Á

Definizione: Trapanatrice al diamante - di forare pietra, calcestruzzo e muratura
Typ: SR25, SR38, SR65, SR68, SR75 (e varianti)
a n di serie: 0113001

o

Dichiariamo sotto la nostra unica responsabilità che questo prodotto è conforma alle sequenti norme
e documenti normativi: EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60204-1
(SR65/68/75), EN 62841-1 (SR25/38), EN 62841-3-6 (SR25/38) conformamente alle disposizioni
delle direttive 2006/42/EG, 2014/30/EU, 2011/65/EU.

WEKA Elektrowerkzeuge Neubulach, 20.04.2016
Auf der Höhe 20 Wilhelm Wurster, Titolare
D 75387 Neubulach

9. S M A L T I M E N T O

In conformità con la direttiva 2002/96/CE siamo obbligati a ritirare apparecchiature usate
per effettuare una separazione dei materiali e il relativo riciclaggio. Vi preghiamo di non
smaltire le apparecchiature usate insieme ai rifiuti solidi urbani ma di riconsegnarli a noi e,
all’estero, alle nostre rappresentanze.

Übersetzung der Originalbetriebsanleitung - Con riserva di modifiche 0416

44

E

MANUAL INSTRUCCIONES – MOTOR DE PERFORACIÓN SR25, SR38, SR65, SR68, SR75

Lea estas instrucciones detenidamente antes de poner la máquina en funcionamiento

El motor de perforación de diamante que W EKA le ofrece es un producto de alta calidad, del cual
usted quedará totalmente satisfecho, siempre que lo utilice de forma adecuada.

1. N O R M A S D E S E G U R I D A D
Atención: ¡Lea esta información atentamente y guárdela! Durante el uso de herramientas

eléctricas, se deben considerar en todo momento las siguientes medidas de seguridad, para
protegerse contra las descargas eléctricas y el peligro de lesiones e incendios. Lea esta
información atentamente antes de utilizar la máquina y téngala en cuenta durante su uso.
Guarde bien esta información.

1) La seguridad del puesto de trabajo

a ) Mantenga su lugar de trabajo en orden. El desorden en la zona de trabajo significa

un elevado riesgo de accidentes.

b ) No utilice las herramientas eléctricas cerca de los gases inflamables.
c ) Mantenga alejados a los niños. No permita que personas no autorizadas toquen la

herramienta o el cable, manténgalos alejados de la zona de trabajo.

2) La seguridad eléctrica
a ) La clavija de enchufe del equipo tiene que coincidir con la toma eléctrica. La

clavija no se debe cambiar bajo ningún concepto. No utilice adaptadores de
enchufe en herramientas con toma de tierra. Las clavijas y tomas eléctricas no

modificadas reducen el riesgo de electrocución.

b ) Protéjase de las descargas eléctricas. Evite que su cuerpo toque piezas que

están puestas a tierra, como por ejemplo los tubos, los radiadores, las cocinas
eléctricas, los frigoríficos etc.

c ) Tenga en cuenta las influencias ambientales. No exponga las herramientas

eléctricas a la lluvia.

d ) No utilice el cable para otros propósitos. No utilice el cable para llevar la

herramienta y no lo utilice para sacar el enchufe de la caja de enchufe. Proteja el
cable contra el calor, el aceite y las aristas vivas.

e ) Para los trabajos al aire libre, utilice solamente cables alargadores admitidos

para este propósito y respectivamente señalados.

f ) Conforme a las normas europeas e internacionales, la conexión eléctrica de los

sistemas de perforación de diamante con alimentación de agua se realiza por
principio via seccionador de protección contra corriente defectuosa (FI). El
PRCD no debe estar sumergido en el agua. Su funcionamiento perfecto ha de ser
comprobado regularmente pulsando la tecla TEST. Nunca utilice una perforadora

de diamante en húmedo directamente en la red sin interruptor PRCD o seccionador FI.

3) La seguridad de la persona

a ) Trabaje siempre concentradamente. Observe el trabajo que está haciendo. Proceda

de manera razonable y no utilice la herramienta eléctrica cuando no está concentrado.

b ) Utilice siempre el equipo de protección y especialmente gafas protectoras. El uso

de equipo protector como caretas antipolvo, calzado antideslizante, casco protector o
protección auditiva, dependiendo del uso particular de la herramienta reduce el riesgo
de accidentes y heridas.

c ) Evite la puesta en marcha imprevista. No lleve las herramientas eléctricas

conectadas a la red con el dedo puesto en el interruptor. Asegúrese de que el
interruptor esté desconectado al conectar la máquina a la red.

d ) No deje ninguna llave de herramienta puesta. Compruebe antes de conectar la

máquina que las llaves y las herramientas de inserción hayan sido quitadas
anteriormente.

e ) Evite las posturas extrañas durante el trabajo. No trabaje subido a una escalera.

Procure estar posicionado de forma segura sin perder el equilibrio.

f ) Lleve ropa de trabajo adecuada. No lleve ropa ancha o joyas durante el trabajo.

Éstas podrían quedar enganchadas en la máquina. Para el trabajo al aire libre se
recomienda llevar guantes de goma y zapatos antideslizantes. Si lleva el pelo largo,
utilice una redecilla para recogerlo.

45

g ) Conecte la herramienta eléctrica a una instalación aspiradora de polvo si la

herramienta está preparada para ello y asegúrese de que el dispositivo de
aspiración funcione debidamente. Utilice gafas de protección. Para los trabajos

que generan polvo, lleve una mascarilla antipolvo.

h ) No se confíe demasiado tras haber utilizado la herramienta eléctrica en varias

ocasiones ni se cree una falsa seguridad en sí mismo. No pase por alto las reglas
de seguridad de la herramienta eléctrica. Un manejo descuidado puede provocar
lesiones graves en cuestión de segundos.

4) El uso y tratamiento de herramientas eléctricas

a ) No sobrecargue sus herramientas eléctricas. Funcionan mejor y de forma más

segura dentro de la gama de potencia indicada.

b ) No utilice herramientas eléctricas cuyo interruptor no se puede conectar o

desconectar. Los interruptores dañados han de ser cambiados en un taller de servicio.

c ) Desenchufe la máquina cuando no la está utilizando y antes de cambiar de

herramienta o de llevar a cabo los trabajos de mantenimiento.

d ) Guarde las herramientas eléctricas en lugar seguro. Las herramientas que no se

utilizan en este momento, deberían ser guardadas en lugar seco y cerrado con llave, y
fuera del alcance de los niños.

e ) Cuide su herramienta eléctrica con esmero. Controle los eventuales daños de la

máquina. Antes de seguir utilizando la herramienta eléctrica, tiene que
comprobar el funcionamiento perfecto y debido de los dispositivos de seguridad
o de las piezas dañadas. Controle si las piezas móviles funcionan
correctamente, si no están agarrotadas o rotas, si todas las demás piezas
funcionan debidamente, están correctamente montadas y si todas las demás
condiciones, pudiendo influir en el manejo de la máquina, son correctas. Los

dispositivos de protección o las piezas dañados han de ser reparados o cambiados
adecuadamente en un taller de servicio, a no ser que se indique un procedimiento
diferente en las instrucciones de servicio.

f ) Mantenga sus herramientas afiladas y limpias para poder trabajar mejor y más

seguro. Siga las instrucciones para el mantenimiento y las indicaciones de cambio de
herramienta. Controle el cable regularmente y si fuera dañado, ha de ser cambiado por
un especialista reconocido. Controle el cable alargador regularmente y cámbielo si
estuviera dañado. Procure que los puños estén secos y libres de aceite y grasa.

g ) Para asegurar su seguridad personal, utilice solamente los accesorios y los

aparatos suplementarios indicados en las instrucciones de servicio u ofrecidos
en el catálogo correspondiente. El uso de otras herramientas u otros accesorios que

los allí indicados puede significar un peligro de lesiones para usted.

h ) Mantenga los mangos y superficies de agarre secos, limpios y libres de aceites y

grasas. Los mangos y superficies de agarre resbaladizos impiden un manejo y control
seguros de la herramienta eléctrica en situaciones imprevistas.

5) El servicio
a ) Haga reparar su herramienta solo por personal cualificado y solo con recambios

originales. De esta forma garantizará la seguridad de su herramienta eléctrica.

Las reparaciones de la herramienta eléctrica deben ser llevadas a cabo por un
electricista especializado. Esta herramienta eléctrica está conforme a las disposiciones
de seguridad respectivas. Las reparaciones siempre tienen que ser efectuadas por un
electricista especializado utilizando solamente piezas originales; de otra manera existe
peligro de accidentes para el usuario.

6) Llamada de atención para taladradoras
a ) Al realizar trabajos de perforación que impliquen la presencia de agua, controle

que el agua quede fuera de la zona de trabajo o utilice un sistema de recogida de
agua. Este tipo de precauciones mantienen el área de trabajo seca y reducen el

peligro de descarga eléctrica.

b ) Manipule la herramienta eléctrica por las superficies de agarre aisladas cuando

realice trabajos en los que la herramienta de corte pueda entrar en contacto con
tendido eléctrico oculto o incluso con el propio cable de alimentación. El

contacto de una herramienta de corte con un cable conductor de electricidad puede
provocar tensión en las piezas metálicas de la misma y, como consecuencia, una
descarga eléctrica.

c ) Utilice siempre protecciones para los oídos cuando trabaje con la perforadora de

diamante. La exposición al ruido puede ocasionar pérdida auditiva.

d ) Si las piezas intercambiables se atrancan, deje de avanzar y apague la

herramienta. Busque la causa del atasco y solucione el problema.

46

e ) Si quiere reiniciar el funcionamiento de una perforadora de diamante a la que se

le haya atascado una herramienta, compruebe que la pieza intercambiable gire
sin problemas antes de encenderla. Es posible que la pieza no rote cuando está

atascada. Esto puede provocar una sobrecarga de la herramienta o que la perforadora
de diamante se suelte de la propia herramienta.

f ) Al fijar el soporte de perforación a la pieza de trabajo mediante espigas y

tornillos, asegúrese de que el anclaje utilizado le garantice que la máquina se
mantendrá segura durante el funcionamiento. Si la pieza de trabajo no es sólida o

es porosa, podría ocurrir que las espigas se saliesen y que de este modo el soporte se
aflojase de la herramienta.

g ) Para fijar el soporte del taladro a la pieza de trabajo mediante una bomba de

vacío, asegúrese de que la superficie sea plana, esté limpia y no presente
porosidades. No fije el soporte del taladro en superficies laminadas, como en azulejos

o en revestimientos de materiales compuestos. Si la superficie de la pieza de trabajo
no fuera plana, lisa o no estuviera lo suficientemente fijada, la placa de vacío podría
separarse de la misma.

h ) Antes de comenzar a taladrar, asegúrese de que la potencia de vacío sea

suficiente. Si la potencia de vacío no fuera suficiente, la placa de vacío podría
separarse de la pieza de trabajo.

i ) Nunca taladre por encima de su cabeza si la máquina únicamente está sujeta

mediante una placa de vacío. En caso de pérdida de vacío la placa de vacío se
separaría de la pieza de trabajo.

j ) Al perforar en paredes o techos, asegúrese de que tanto las personas como la

zona de trabajo del otro lado estén protegidas. La corona de perforación puede
salir por el orificio realizado y el núcleo de perforación pueden caer por el otro lado.

k ) Para realizar taladros por encima de la cabeza utilice siempre un sistema de

recogida de agua recomendado por el fabricante. Para ello, asegúrese de que no
entre agua a la herramienta. Si el agua penetra en la herramienta aumentará el riesgo
de descarga eléctrica.

2. I N F O R M A C I Ó N P A R T I C U L A R

La máquina de perforación está destinada sólo a uso profesional y sólo la puede utilizar personal
preparado. Se usa exclusivamente para perforar roca, hormigón y albañilería.
Para su funcionamiento deben tenerse en cuenta las siguientes normas:

Las herramientas eléctricas deben ser sometidas regularmente (aproximadamente cada 6 meses) a
un control de seguridad por un especialista.

Después de una interrupción del trabajo conecte la máquina de nuevo, unicamente cuando haya
comprobado que la corona gira libremente.

Para trabajar con esta máquina lleve un protector para los oídos.

3. D E S C R I P C I Ó N T É C N I C A

La SR25/38/65/68/75 es una perforadora que se utiliza exclusivamente montada en el soporte del
motor (2).

Es ideal para perforar roca, hormigón, asfalto y paredes de ladrillos. La alimentación de agua a
través de la válvula esférica (1a) y el alma de la corona de diamante (3), expulsan el material
sobrante de la perforación y enfría la herramienta (perforación humeda). La herramienta de
perforación o broca de diamante, es un tubo provisto de segmentos soldados e impregnados de
diamante.
Si es necesario el agua se extrae con el aro colector de agua (4) mediante una unidad de aspiración.

La SR25/38/65/68/75 está provista de una protección para el agua del tipo IP 55.
La máquina no será utilizada para un uso diferente o con una herramienta distinta.
Con "SRXXS" se denominan los taladros de broca hueca de cambios rápidos.
El motor va refrigerado por agua, de modo que el agua de refrigeración y de limpieza pasa por el

motor antes de llegar a la corona.
Si la utiliza correctamente el agua no puede penetrar en la máquina. Por esta razón es posible
perforar hacia arriba (perforación por encima de la cabeza) sin tener que tomar más precauciones
de las debidas.

En la SR25/38/65/68/75 la desconexión de subvoltaje va incorporada, de modo que después de una
desconexión del voltaje de la corriente, la máquina no se arranca fortuitamente al regresar el voltaje.

La SR25/38/65/68/75 va equipada con un nuevo motor SR (SR= switched reluctance). La
conmutación (corriente alterna de los polos del estator) se maneja con un mando electrónico que
obtiene las órdenes desde un mini ordenador. La velocidad está por encima del nivel de capacidad
casi de forma constante, lo cual facilita la perforación.
Además de las tres marchas que se cambian con el engranaje, el motor también puede utilizarse en
tres velocidades.

47

SR38/68/75 están dotados de una caja de cambios de 3 marchas. Además de con las tres marchas,
el motor puede funcionar adicionalmente a distintos niveles. Por lo tanto, se pueden elegir las
marchas según la tabla (v. abajo).

Las velocidades del SR25/65 se cambian solamente a través del motor, por lo que se pueden
seleccionar seis velocidades de motor, pudiendo cambiarse incluso mientras se perfora.

3.1 Especificaciones

Tipo de máquina SR25 SR25S SR38 SR38S SR 65 SR65S SR68 SR 75 SR75 S
Voltaje nominal V 230 400 3~
Corriente nominal A 16 15
Potencia nominal W 3700 7500
Potencia útil W 2700 5700
Frecuencia nominal Hz 50-60 50-60
Velocidad (carga

máxima)

1/min 230 -

570

300 ­740

180 ­1370

340­2580

140 - 305 260 - 560 205 - 1370 60 - 300 80 - 435

Ø perforación en
hormigón

mm 70 -

370

65 - 300 50 -

400

20-280 125 - 540 80 - 330 50 - 350 150 - 900 100 - 600

Peso kg 14,7 14,7 16 18,3 14,7 16 19,5
Grado de protección de

agua

IP 55

Portaherram ientas 1 1/4" UNC, M33/3

Información
funcionamiento SR25

Velocidad 1 Velocidad 2 Velocidad 3 Velocidad 4 Velocidad 5 Velocidad 6

Velocidad 1/min 230 280 340 410 490 570
Ø perforación

hormigón

mm 200 - 370 170 - 310 140 - 260 110 - 210 100 - 180 70 - 150

Volum en agua l/m in 1,4 -2,0 1,3 - 1,8 1,2 - 1,6 1,0 - 1,5 1,0 - 1,4 0,9 - 1,2

Información
funcionamiento SR25 S

Velocidad 1 Velocidad 2 Velocidad 3 Velocidad 4 Velocidad 5 Velocidad 6

Velocidad 1/min 300 360 430 530 630 740
Ø perforación

hormigón

mm 160 - 300 130 - 240 110 - 200 90 - 160 75 - 140 60 - 120

Volum en agua l/m in 1,3 -1,9 1,1 - 1,6 1,0 - 1,4 1,0 - 1,3 0,9 - 1,2 0,8 - 1,1

Información funcionamiento SR38 - Velocidad motor 1
Cambio posición piñón 1/min 1/180 2/220 3/260 4/320 5/380 6/440
Ø perforación hormigón mm 400 310 255 210 175 150
Volum en agua l/min 2,0 1,8 1,6 1,4 1,3 1,2
Información funcionamiento SR38 - Velocidad motor 2
Cambio posición piñón 1/min 1/360 2/430 3/520 4/630 5/755 6/880
Ø perforación hormigón mm 190 155 130 105 90 75
Volum en agua l/min 1,4 1,2 1,1 1,0 0,9 0,9
Información funcionamiento SR38 - Velocidad motor 3
Cambio posición piñón 1/min 1/560 2/670 3/810 4/980 5/1180 6/1370
Ø perforación hormigón mm 120 100 80 70 55 40
Volum en agua l/min 1,1 1,0 0,9 0,8 0,7 0,6

Información funcionamiento SR38S - Velocidad motor 1
Cambio posición piñón 1/min 1/340 2/410 3/490 4/600 5/715 6/835
Ø perforación hormigón mm 280 160 135 110 90 80
Volum en agua l/min 1,7 1,3 1,2 1,0 0,9 0,9
Información funcionamiento SR38S - Velocidad motor 2
Cambio posición piñón 1/min 1/680 2/810 3/970 4/1180 5/1410 6/1650
Ø perforación hormigón mm 100 80 70 60 50 40
Volum en agua l/min 1,0 0,9 0,8 0,8 0,7 0,6
Información funcionamiento SR38S - Velocidad motor 3
Cambio posición piñón 1/min 1/1060 2/1260 3/1520 4/1840 5/2210 6/2580
Ø perforación hormigón mm 60 50 40 35 30 20
Volum en agua l/min 0,8 0,7 0,6 0,6 0,5 0,4

Información
funcionamiento SR65

Velocidad 1* Velocidad 2 * Velocidad 3* Velocidad 4 Velocidad 5 Velocidad 6

Velocidad 1/min 140 175 205 240 270 305
Ø perforación

hormigón

mm 330 - 500 270 - 440 230 - 370 200 - 320 175 - 280 125 -250

Volum en agua l/m in 2,2 - 2,7 2 - 2,5 1,8 - 2,3 1,7 - 2,1 1,6 - 2 1,3 - 1,9

48

Información funcionamiento SR68 - Velocidad motor 1
Cambio posición piñón 1/min 1/205 2/245 3/290 4/340 5/400 6/450
Ø perforación hormigón mm 350 275 235 200 170 150
Volum en agua l/min 1,9 1,7 1,5 1,4 1,3 1,2
Información funcionamiento SR68 - Velocidad motor 2
Cambio posición piñón 1/min 1/410 2/480 3/570 4/670 5/790 6/880
Ø perforación hormigón mm 165 140 120 100 85 75
Volum en agua l/min 1,3 1,2 1,1 1,0 0,9 0,9
Información funcionamiento SR68 - Velocidad motor 3
Cambio posición piñón 1/min 1/640 2/750 3/880 4/1040 5/1230 6/1370
Ø perforación hormigón mm 105 90 75 65 55 50
Volum en agua l/min 1,0 0,9 0,9 0,8 0,7 0,7

Información funcionamiento SR75 - Velocidad motor 1
Cambio posición piñón 1/min 1/60* 2/70 3/85 4/100 5/115
Ø perforación hormigón mm 950 950 800 670 580
Volum en agua l/min 3,1 3,1 2,8 2,6 2,4
Información funcionamiento SR75 - Velocidad motor 2
Cambio posición piñón 1/min 1/115* 2/140 3/165 4/200 5/230
Ø perforación hormigón mm 500 500 410 340 290
Volum en agua l/min 2,2 2,2 2,0 1,8 1,7
Información funcionamiento SR75 - Velocidad motor 3
Cambio posición piñón 1/min 1/180* 2/215 3/260 4/310 5/360
Ø perforación hormigón mm 320 320 260 220 150
Volum en agua l/min 1,8 1,8 1,6 1,5 1,2

Información funcionamiento SR75 S - Velocidad motor 1
Cambio posición piñón 1/min 1/75* 2/90 3/105 4/130 5/150
Ø perforación hormigón mm 800 750 630 520 450
Volum en agua l/min 2,8 2,7 2,5 2,3 2,1
Información funcionamiento SR75 S - Velocidad motor 2
Cambio posición piñón 1/min 1/150* 2/175 3/210 4/250 5/290
Ø perforación hormigón mm 450 380 320 260 230
Volum en agua l/min 2,1 1,9 1,8 1,6 1,5
Información funcionamiento SR75 S - Velocidad motor 3
Cambio posición piñón 1/min 1/230* 2/280 3/330 4/390 5/460
Ø perforación hormigón mm 290 240 200 170 140
Volum en agua l/min 1,7 1,5 1,4 1,3 1,2

* Ejes con reductor de potencia.
** Los agujeros de más de Ø 250mm sólo pueden realizarse con soportes muy estables y con

clavijas de sujección de gran resistencia.
A partir de Ø 400mm se necesitan coronas especialmente diseñadas para este tipo de perforaciones.

SR65/68/75: Fije la SR75 sobre una bancada muy firme con 8 tornillos (SR65 con 6 tornillos).

Por tenga en cuenta que la máquina desarrolla un par normal de hasta 700 Nm y que al
bloquearse la corona el par puede elevarse a más de 1000 Nm.

3.2 Entrega

La máquina de perforación de diamante (1) con la válvula esférica y la boquilla conectada (1a) y el
manual de instrucciones.

3.3 Emisiones de ruido y vibración (EN 62841)

SR25/38 SR65/68/75
El típico nivel de presión acústica es de 75 dB(A) 80 dB(A)
El típico nivel de presión acústica es de 88 dB 92 dB
La aceleración típica es de 2,5 m/s² 2,5 m/s²

4. P R E P A R A C I Ó N

Asegúrese de que la máquina no ha sufrido ningún daño durante el transporte. Compruebe que el
voltaje nominal es el mismo que el indicado en la placa que hay en la máquina.

49

4.1 Conexión eléctrica

La SR25/38/65/68/75 debe ponerse en funcionamiento sólo a través de una toma de tierra adecuada.
Si fuera necesario utilice solamente alargos de alta calidad con suficiente sección transversal:

SR25/38: hasta 75m longitud - calidad 3G2,5. Ej.: H 07BQ-F o H 07RN-F
SR65/68/75: hasta 75m longitud - calidad 4G2,5. Ej.: H 07BQ-F o H 07RN-F

Según las últimas directivas EN62841-1, EN62841-3-6, la conexión eléctrica de los sistemas de
perforación de diamante (SR25/38) con alimentación de agua se realiza por principio via seccionador
de protección contra corriente defectuosa (FI, PRCD).

Según estas normas, las máquinas SR25/38 están equipadas con un interruptor de protección PRCD
montado en el cable de red. Éste comprende tanto un seleccionador de protección contra corriente
defectuosa (FI) como un disparador de tensión mínima.

El interruptor PRCD ha de ser conectado después de enchufar el enchufe con la red en la caja de
enchufe pulsando la tecla ON (verde). En caso de una caída de voltaje, el PRCD desconecta
automáticamente y ha de ser conectado de nuevo cuando la tensión vuelva a estar presente.
La corriente de cálculo, es decir la corriente defectuosa que es necesaria para que el interruptor de
protección desconecte, es de 10 mA.

El PRCD no debe estar sumergido en el agua. Compruebe que este funcione
perfectamente antes de comenzar con el trabajo.

Respete las disposiciones nacionales aplicables a la utilización de taladros de broca
hueca de diamante.

Vigile que el cable del alargo no esté enrollado durante el funcionamiento, para evitar
un calentamiento del mismo. Tenga en cuenta que la SR25/38 obtiene la máxima
potencia de la corriente eléctrica, por lo que no debe conectar otros usuarios al fusible,
ya que la instalación tendría una sobrecarga. Tengan presente que el SR65/68/75
deberá ser conectado a la red únicamente por medio de clavija CEE de 16 Amperios. Si
la máquina fuera conectada a una clavija de amperaje superior peligraría la electrónica
del sistema, con lo que esto debe evitarse. De acuerdo con las disposiciones
aplicables, los dispositivos de uso comercial únicamente pueden utilizarse empleando
un cuadro eléctrico de obras. Asegúrese en este caso de que se incluye un interruptor
diferencial del tipo B o B+, puesto que un ID tipo A podría no activarse en caso de fallo.
Debido a la alta corriente de fuga, la máquina puede electrificar al tocarla si el
conductor de protección no está correctamente conectado. En ese caso, desenchufar
inmediatamente y examinar el conductor de protección.

Las máquinas mencionadas anteriormente pueden ser utilizadas en un generador o en un
transformador proporcionado en el lugar de construcción si se cumplen las siguientes condiciones:

- Voltaje operativo entre +5% y -10% del voltaje nominal

- Controlador automático de voltaje integrado, con amplificación de encendido

- Frecuencia 50 – 60 Hz; máx. 65 Hz

- Voltaje de corriente alterna, fuerza de salida al menos:
SR25/38 - 4 kVA
SR65/68/75 - 13 kVA

No utilizar ningún otro dispositivo en el generador/transformador al mismo tiempo. El encendido y
apagado de otros dispositivos puede causar picos de caída y / o subida de voltaje que pueden dañar
la máquina.

4.2 Conexión de agua

Conecte la máquina al suministro de agua a través del empalme rápido.

Atención: máxima presión de agua 3 bar.

Para la conexión a la máquina, utilice un acople tipo “GARDENA”, que encontrará en
establecimientos especializados en la construcción o jardinería.
WEKA le puede mandar un acople de agua de bronce de alta calidad.
Utilice sólo agua limpia, ya que el agua sucia alteraría considerablemente el intercambio de calor en
la superficie de refrigeración y en consecuencia el motor podría quedar totalmente dañado. Los
cierres también se desgastarían muy rápidamente.

Cuando haya fugas de agua en el acople o en la parte posterior del motor, deben cambiarse
rapidamente todos los retenes. Esta tarea sólo la puede realizar un establecimiento de
reparación autorizado.

Atención: se necesita como mínimo 1 litro de agua por minuto en condiciones de máxima
potencia.
Abra el acople de agua después de utilizar la perforadora para que el agua de refrigeración se
vacíe. Esto es especialmente importante en las estaciones frías por el peligro de que el agua
se congele.

4.3 Montaje al soporte de la columna

La SR25/38/68 va fijada a la base de la columna (ver ilustración) con 4 tornillos M8 (SR75: 8 tornillos

50

M8, SR65: 6 tornillos M8) en el soporte (2) o con un disco adaptador que el fabricante del perforador
le entregará.

Elija tornillos de longitud minima de 20 mm (SR25/38 15mm) y apriételos a un par de torsión
de 20 Nm.

Monte la máquina sólo sobre un soporte estable que tenga las guías adecuadas sin juego.
Asegúrese de que la máquina tenga un eje completamente paralelo a la columna.
Utilice sólo soportes con una buena estabilidad.
Extraiga la corona del agujero evitando cualquier obstáculo que pudiera alterar el ángulo de salida.
En caso contrario, esto incidiría sobre el eje de la maquina pudiendo ocasionar daños de
consideración a los rodamientos.

Como los soportes no están incluidos en la entrega, aquí sólo se comentan los aspectos más
importantes.

Observe estrictamente las indicaciones de seguridad y trabajo del soporte de perforación
utilizado.

Métodos de fijación

Fijación con anclajes (tacos).
El método más común es la fijación con anclajes (tacos). Utilice sólo anclajes (tacos) de metal.
También se puede fijar el soporte con desplazamiento rápido de la columna contra una pared rígida.

El mercado de herramientas de diamante ofrece las columnas adecuadas.
Con el SR25/38/65/68/75 puede taladrar sobre la cabeza sin más preparativos. Pero para proteger al
usuario de agua es conveniente utilizar un anillo colector de agua (Accesorio de bancada). Considere
que el núcleo perforado penetra en la corona y carga adicionalmente la máquina y la bancada.
Núcleos más grandes deben ser asegurados correspondientemente.

Para evitar una sobrecarga corporal, la perforadora de diamante y el soporte solo deberán montarse
y trasladarse por separado.

4.4 Corona de diamante (herramienta)

El mecanismo de sujeción de la SR25/38/65/68/75 consta de un eje de rosca de 1 ¼” UNC o M33/3.
Utilice exclusivamente herramientas de diamante de alta calidad.
Use sólo herramientas de diamante adecuadas y asegúrese de que los segmentos de diamante son
más grandes que el diámetro interior y exterior del tubo de la corona.
Aplique grasa resistente al agua a la rosca para que ésta pueda soltarse fácilmente.

Fije el alma de la corona fuertemente a la rosca.
Asegúrese de que la oscilación radial de los segmentos del alma de la corona no sea mayor a 1mm

(excentricidad).
Para el cambio de corona utilice solo una llave de boca adecuada. Sostenga el husillo portabroca con

una segunda llave de boca.

No utilice nunca un martillo o similares para soltar la corona. En caso necesario alargue la
llave de boca.

5. P U E S T A E N M A R C H A

5.1 Teclado y display

El SR25/38/65/68/75 está equipado con una pantalla. A través del teclado del motor se puede
arrancar (botón verde) y parar (botón rojo). A través de los botones + y – se pueden seleccionar 6(4)
velocidades preseleccionadas. Los diámetros de perforación adecuados para cada velocidad se
muestran en la pantalla. Cuando se pulsa el botón de arranque del motor se arranca con la velocidad
preseleccionada. La velocidad también se puede cambiar durante la perforación, simplemente
seleccionando el diámetro de perforación que desee y pulsando el botón de inicio.

En el SR25/65 se muestran en cada caso dos diámetros de taladro alternativamente. El primer valor
corresponde a una velocidad de corte de 2,5 m/s, el segundo a una de 4,5 m/s.

En el SR38/68/75 se muestran en cada caso tres diámetros de taladro diferentes alternativamente
que corresponden a las tres marchas. Los diámetros de taladro están calculados con una velocidad
de corte de 3,5 m/s.

Las velocidades se entrecruzan en los niveles individuales, por tanto se pueden elegir
correspondientemente, como mímnimo, dos niveles para un diámetro de taladro para conseguir los
mejores resultados posibles.

51

5.2 Función Soft Turn

Pulsando a la vez las teclas + y – se elige la función Soft Turn que se señala con la aparición
alternativa de las cifras 000 y 999. Después de pulsar la tecla de inicio, la máquina gira a una
velocidad baja de 40 1/min y un par de giro muy pequeño. Con este reglaje, el aparato de perforación
se puede enroscar automáticamente sin riesgo.

5.3 Protección del motor

La protección electrónica del motor controla la corriente del motor y la limita al valor máximo. Así, en
caso de una sobrecarga, la velocidad desciende mucho. Una vez reducida la carga del motor,
aumenta de nuevo la velocidad de rotación a la velocidad nominal. Si sobrecarga el motor aún más
hasta que la velocidad de rotación descienda a cero, la electrónica del motor se desconecta después
de unos segundos.

Si se hace funcionar el motor con poca agua de refrigeración, el protector integrado contra el
calentamiento lo desconecta. Encárguese ahora inmediatamente de que fluya suficiente agua de
refigeración en el motor (mín. 1l/min), para que se enfríe rápidamente.

Encárguese principalmente de que haya suficiente agua de refigeración ya que, de lo
contrario, el motor y la electrónica de potencia pueden sufrir daños.

5.4 Indicador de error

Si se produce un error, el LED rojo parpadea debajo de la tecla de inicio y el código de errores
aparece en la pantalla en forma de cifra con dos dígitos. El significado de las cifras se explica a
continuación.

Código
de
errores

Significado Medida

1 Sobreintensidad El motor se ha sobrecargado (bloqueado) abruptamente
2 Calentamiento La refrigeración del motor es demasiado baja. La temperatura

del agua es demasiado alta o el flujo demasiado escaso

3 Sobrecarga El motor se ha bloqueado durante mucho tiempo o ha

funcionado en la zona de sobrecarga (caída de velocidad de

giro).
4 Interrupción error grave en el controlador
5 Vigilancia error grave en el controlador
6 Apagón error grave en el controlador
8 Intervalo de

mantenimiento
sobrepasado

después de 250 horas de funcionamiento, debe revisarse la

máquina. Para poder arrancar, se debe pulsar ahora tres

veces la tecla de inicio
10 Falta tensión del circuito

intermedio

El circuito de carga para la tensión del circuito intermedio está

defectuoso
11 Tensión demasiado alta La máquina tiene demasiada tensión alta (generador)
12 Tensión demasiado baja La máquina tiene demasiada tensión baja (generador)
13 Tensión de servicio

demasiado alta

La tensión es siempre o temporalmente demasiado alta

(generador o tensión de ruido)
14 Tensión de servicio

demasiado baja

La tensión es siempre o temporalmente demasiado baja(cable

de extensión demasiado largo, sección transversal demasiado

baja, generador demasiado débil o fallo de fase)

Los errores 10 - 14 deben confirmarse pulsando la tecla roja de STOP.
Los errores 04 - 06 no se pueden confirmar. Se supone que el sistema de gestión del motor está
defectuoso.

Si la máquina está conectada a la red eléctrica, primero se transmiten los datos del controlador del
motor al controlador de pantalla, eso tarda algunos segundos, mientras tanto parpadea la luz LED
verde debajo de la tecla de inicio. Tan pronto como ésta se apague, la máquina está operativa.

5.5 Análisis de errores

El análisis de errores está determinado principalmente para el servicio de máquinas SR. Para llegar
al menú de servicio, pulse por favor la tecla de inicio mientras que conecta la máquina a la red
eléctrica (enchufar el enchufe). Mantenga pulsada la tecla de inicio hasta que la luz LED verde
debajo de la tecla de inicio empiece a parpadear y luego suéltela. Con las teclas + y – navegue por el
menú de servicio.
Pulsando de nuevo la tecla de inicio, usted abandona otra vez el menú de servicio.

52

Los distintos puntos del menú se encuentran en la lista siguiente:

Punto del
menú

Abreviatura Significado

1 STZ Horas de funcionamiento hasta la asistencia (mantenimiento)
2 BSZ Cantidad total de horas de funcionamiento realizado
3 On-Counter Cantidad de los ciclos de encendido
4 OFF-Counter Cantidad de los ciclos de apagado
5 VN-ST Número de versión del software del sistema de gestión del motor
6 VN-IO Número de versión del software del control I/O
7 Tipo Tipo de máquina
08 - 31 Memoria de

averías

Aquí se emiten los últimos errores (máx. 24) aparecidos. Para ello,
parpadean alternativamente el código del índice y el de errores
El último error aparecido parpadea con doble frecuencia.

5.6 Cambio de velocidad

La SR38/68/75 tiene un cambio de velocidades de 3 marchas.
Nunca use la fuerza para cambiar la marcha, sólo cambie de marcha cuando la máquina esté
desacelerando o ya esté parada.
Siempre seleccione la velocidad adecuada para el diámetro de perforación (ver tabla y placa
indicadora de la máquina).

5.7 Embrague de seguridad

El embrague de fricción incorporado protege al usuario, a la máquina y a la herramienta contra altas
cargas mecánicas. En caso de un uso adecuado no debe notarse un desembrage enérgico.

5.8 Perforación

Fije el volumen de agua en la válvula esférica (1ª) de manera que los residuos de perforación se
evacuen adecuadamente desde el agujero.
Si se forma barro en el agujero significa que se está utilizado poca agua.

Use la potencia necesaria. De lo contrario los segmentos de diamante tienen tendencia a taparse.
En dicho caso la velocidad de avance cae constantemente hasta detenerse.
En tal caso los segmentos sólo pueden avivarse otra vez con una lija SiC.
Si el par de torsión es demasiado bajo cambiélo a una velocidad inferior.
Procure que la corona de diamante no vibre, de lo contrario la potencia desengancha los segmentos
de diamante y produce un desgaste acelerado de la maquina.

Cuando perfore en materiales armados deberá usar una presión inicial mayor y si es necesario
cambiar a una velocidad inferior.
Si el taladro se bloquea no pruebe de desbloquearlo desenchufando y volvieno a enchufar la
máquina. Desconecte la máquina de inmediato y desmonte la broca girandola hacia la derecha y
hacia la izquierda con la llave adecuada. Con mucho cuidado retire la máquina del agujero.

Procure no tocar, o perforar tubería de agua o cable eléctrico. En caso de duda, siempre
debería buscar el área de perforación con un detector de líneas y tuberías.

6. M A N T E N I M I E N T O

ATENCIÓN: Antes de empezar cualquier trabajo de mantenimiento o reparación, debe
desconectar el enchufe de la corriente eléctrica.

Limpie la máquina después de terminar el trabajo de perforación. Limpie y engrase la rosca que
sujeta la corona de diamante.
Limpie la máquina con un trapo seco o húmedo y no con un chorro de agua.

Procure sobretodo que la caja del motor, las entradas de cable y los interruptores ON y
OFF no esten dañados. Si alguna de estas partes estuviera dañada pare la
SR25/35/65/75 inmediatamente, ya que el agua podría penetrar en la máquina y dar una
descarga eléctrica al operario. Además es muy posible que la parte electrónica de la
máquina sufra daños irreparables.

La SR25/38/65/68/75 lleva incorporado un contador de horas que está fijado en 250 horas. Una

53

vez se han alcanzado estas 500 horas de trabajo, debe apretar el botón de arranque tres veces
para que el motor se arranque. Tiene que llevar el motor a un distribuidor de WEKA para
hacer una revisión de mantenimiento y para volver a fijar el contador de horas. Por su propio
interes no trabaje más de 20 horas adicionales a las primeras 500 h. de trabajo sin haber
hecho una revisión en un servicio autorizado de WEKA, ya que de lo contrario perderia la
garantía.

Si se producen daños en el dispositivo de prevención de accidentes eléctricos o en el enchufe, estos
solo podrán repararse o cambiarse en un taller especializado y autorizado
(www.weka-elektrowerkzeuge.de).

Si el cable resultase dañado, este solo podrá ser sustituido por un cable especialmente tratado en un
taller especializado y autorizado.

6.1 Lubrificación de la caja de velocidades

La caja de velocidades de la SR25/38/65/68/75 también tiene como todos los motores WEKA, una
caja de velocidades bañada en aceite.
Con esta lubricación especial la vida de la máquina aumenta considerablemente. Sobre todo vigile
por favor las pérdidas de aceite.

Si detecta que hay un escape de aceite, pare la máquina inmediatamente y llévela a un distribuidor
autorizado WEKA o directamente a WEKA para revisarla.
Podrá encontrar nuestra dirección y demás información en nuestra página de Internet.

6.2 Conexión de agua

Si hay escapes de agua por el aacoplamiento en el aro colector de agua (ítem 91) los retenes (ítems
131 + 133) deben cambiarse inmediatamente.
Esta operación sólo puede realizarse en un taller especializado y autorizado WEKA.

7. G A R A N T Í A

Para la perforadora WEKA ofrecemos una garantía de 12 meses a partir de la fecha de entrega.
Durante este periodo le arreglaremos gratuitamente el material y los defectos de fabricación. Esta
garantía no cubre el desgaste normal, la sobrecarga, el incumplimiento de las instrucciones de uso,
la intervención de personas no autorizadas, ni la utilización de piezas de otras marcas. Además las
piezas de desgastes como los cierres del eje
embrague overload y el interruptor ON y OFF no están cubiertos por la garantía.

8. D E C L A R A C I O N D E C O N F O R M I D A D

Designación: Sistema de perforacion de diamante - para perforar piedra, hormigón y mampostería
Typ: SR25, SR38, SR65, SR68, SR75 (y variantes)
a n di serie: 0113001

o

Declaramos en responsabilidad exclusiva que este producto está conforme a las siguientes normas o
documentos normativos:EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60204-1
(SR65/68/75), EN 62841-1 (SR25/38), EN 62841-3-6 (SR25/38), y por lo tanto corresponde a las
normas de las siguientes directivas: 2006/42/EG, 2014/30/EU, 2011/65/EU.

WEKA Elektrowerkzeuge Neubulach, 20.04.2016
Auf der Höhe 20 Wilhelm Wurster, Titular
D 75387 Neubulach

9. E L I M I N A C I Ó N

Según la norma 2002/96/EG estamos obligados a recibir aparatos viejos para separarlos
según los materiales y reciclarlos. Por favor, ocúpese de que los aparatos viejos no llegen
a un basurero residencial no clasificado, sino que sean devueltos a nosotros o a nuestros
representantes en el extranjero.

Übersetzung der Originalbetriebsanleitung - Salvo modificaciones
0416

54

NL

BEDRIJFSHANDLEIDING - DIAMANTKERNBOORMACHINE SR25, SR38, SR65, SR68, SR75

Voor de ingebruikneming a.u.b. zorgvuldig doorlezen!

Met de WEKA kernboormachine bezit u een uitstekend kwaliteitsproduct, waarmee u bij juist gebruik
zeker tevreden zult zijn.

1. A L G E M E N E V E I L I G H E I D S I N S T R U C T I E S
Attentie: Bij gebruik van elektrisch gereedschap moeten de volgende veiligheidsmaatregelen

ter bescherming tegen elektrische schokken, gevaar voor verwondingen en brandgevaar altijd
in acht worden genomen. Lees deze instructies goed en neem ze in acht voordat u het
apparaat gebruikt. Bewaar deze veiligheidsinstructies goed.

1) Veiligheid op het werk

a ) Houd uw werkplek overzichtelijk. Een wanordelijke werkplek vormt een gevaar voor

ongevallen.

b ) Gebruik elektrisch gereedschap niet in de buurt van brandbare gassen.
c ) Houd kinderen op afstand. Laat onbevoegden het gereedschap of de snoeren niet

aanraken, houd hen verwijderd van het werkterrein.

2) Elektrische veiligheid
a ) De stekker van het elektronische gereedschap moet in het stopcontact passen.

De stekker mag in geen geval aangepast worden. Er mogen geen adapter
stekkers gebruikt worden in combinatie met geaarde elektronische
gereedschappen. Originele stekkers en passende stopcontacten verkleinen het

gevaar op een stroomschok.

b ) Neem beschermende maatregelen tegen elektrische schokken. Voorkom

lichaamscontact met geaarde delen, bijv. buizen, verwarmingselementen, haarden,
koelkasten enz.

c ) Let op omgevingsinvloeden. Stel elektrisch gereedschap niet bloot aan regen.
d ) Gebruik de snoeren alleen waarvoor ze bedoeld zijn. Draag het gereedschap niet

aan het snoer en gebruik het snoer niet om de stekker uit het contact te trekken.

Bescherm het snoer tegen hitte, olie en scherpe randen.

e ) Gebruik bij werkzaamheden in de buitenlucht alleen daarvoor bestemde en

aangeduide verlengsnoeren.

f ) In overeenstemming met de Europese en de internationale bepalingen, moet de

elektrische aansluiting van diamant-kernboormachines met watertoevoer
fundamenteel via een foutstroom-veiligheidsschakelaar (F1) gebeuren. De PRCD
mag niet in het water liggen. Hij moet regelmatig door het indrukken van de
TEST-toets op het perfect functioneren gecontroleerd worden. Nooit nat boren met

een diamant-kernboormachine zonder PRCD of FI direct aan het net.

3) Veiligheid van personen

a ) Wees altijd opmerkzaam. Kijk naar uw werk. Ga verstandig te werk en gebruik het

elektrische gereedschap niet wanneer u niet geconcentreerd bent.

b ) Wij adviseren u altijd beschermende kledij en een veiligheidsbril te dragen. Het

dragen van beschermende kledij als een stofmasker, veiligheidsschoenen met profiel,
veiligheidshelm en oorbeschermers deze aangepast aan de uit te voeren
werkzaamheden met het elektronische gereedschap vermindert de kans op
verwondingen.

c ) Voorkom een onopzettelijke start. Draag geen elektrisch gereedschap dat op de

stroom is aangesloten met uw vinger op de schakelaar. Verzeker u dat de
schakelaar bij de aansluiting op de stroom uitgeschakeld is.

d ) Laat geen gereedschapssleutel steken. Controleer voor het inschakelen van het

apparaat of de sleutel en het insteekgereedschap verwijderd zijn.

e ) Buig niet te ver voorover. Voorkom een abnormale lichaamshouding. Werk niet

op een ladder. Zorg dat u stevig staat en houdt altijd uw evenwicht.

f ) Draag geschikte werkkleding. Draag geen wijde kleding of sieraden. Deze

kunnen door de bewegende delen worden meegenomen. Bij werkzaamheden in de
buitenlucht adviseren wij rubberhandschoenen en schoenen met antislipzool te dragen.
Draag bij lang haar een haarnetje.

g ) Sluit een stofafzuiging op het elektrische gereedschap aan, wanneer het een

55

aansluiting voor een stofafzuiging heeft en controleer of deze juist functioneert.

h ) Waan u door de vertrouwdheid met het elektrisch gereedschap na veelvuldig

gebruik niet in verkeerde veiligheid en negeer de veiligheidsregels voor het
elektrisch gereedschap niet. Achteloze omgang kan in een fractie van een seconde

ernstig letsel veroorzaken.

4) Gebruik en handeling van het elektrische gereedschap

a ) Overbelast uw elektrische gereedschap niet. U werkt beter en veiliger in het

aangegeven vermogensbereik.

b ) Gebruik geen elektrisch gereedschap waarbij de schakelaar niet in- of

uitgeschakeld kan worden. Beschadigde schakelaars moeten door de klantenservice
worden vervangen.

c ) Trek de stekker uit het contact wanneer u het apparaat niet gebruikt, voor

onderhoud en voor het vervangen van gereedschap.

d ) Bewaar uw elektrische gereedschap veilig. Ongebruikt gereedschap moet op een

droge, afgesloten plek en buiten het bereik van kinderen worden bewaard.

e ) Onderhoud uw elektrische gereedschap zorgvuldig. Controleer uw apparaat op

beschadigingen. Voor verder gebruik van het elektrische gereedschap moet u
zorgvuldig controleren of de veiligheidsvoorzieningen of eventueel beschadigde
delen correct en volgens voorschrift functioneren. Controleer of de functie van
de bewegende delen in orde is, of deze niet klemmen, er geen delen stuk zijn, of
alle andere delen foutloos en juist gemonteerd zijn en of alle omstandigheden
die de werking van het apparaat kunnen beïnvloeden juist zijn. Beschadigde

veiligheidsvoorzieningen en onderdelen moeten vakkundig door de klantenservice
worden gerepareerd of vervangen, voor zover niet anders is aangegeven in de
bedieningshandleidingen.

f ) Houd uw gereedschap scherp en schoon, om beter en veiliger te kunnen werken.

Volg de onderhoudsvoorschriften en de instructies voor het vervangen van het
gereedschap op. Controleer het snoer regelmatig en laat het bij beschadiging
door een erkend vakman vervangen. Controleer de verlengsnoeren regelmatig en

vervang deze wanneer ze beschadigd zijn. Houd de handgrepen droog en vrij van olie
en vet.

g ) Gebruik voor uw eigen veiligheid alleen accessoires en extra apparaten die in de

bedrijfshandleiding zijn aangegeven of in de catalogus worden aangeboden. Het
gebruik van ander dan het aangegeven gereedschap of accessoires, kan een gevaar
voor verwondingen met zich mee brengen.

h ) Houd de grepen en greepvlakken droog, schoon en vrij van olie en vet. Glibberige

grepen en greepvlakken maken een veilig gebruik en bediening van het elektrisch
gereedschap in onverwachte situaties onmogelijk.

5) Service
a ) Laat uw gereedschappen alleen door gekwalificeerd vakpersoneel en alleen met

originele originele onderdelen repareren. Hiermee bent u zeker dat de veiligheid van

het gereedschap gewaarborgd blijft. Laat uw elektrisch gereedschap door een
elektrotechnicus repareren. Dit elektrisch gereedschap voldoet aan de betreffende
veiligheidsbepalingen. Reparaties mogen enkel door een elektrotechnicus uitgevoerd
worden omdat er originele reserveonderdelen gebruikt worden, anders zouden er
ongevallen kunnen gebeuren.

6) Veiligheidsvorrschrift voor boormaschines
a ) Leid, bij het uitvoeren van boorwerkzaamheden, waar water bij nodig is, het

water weg van het werkbereik of gebruik een wateropvangsysteem. Dergelijke

voorzorgsmaatregelen houden het werkbereik droog en vermindert het risico op een
elektrische schok.

b ) Gebruik het elektrisch gereedschap aan de geïsoleerde greepvlakken, als u

werkzaamheden uitvoert, waarbij het te snijden gereedschap verborgen
elektrische leidingen of de eigen stroomkabel kan raken. Het contact van een

snijdgereedschap met een onder stroom staande leiding kan ook metalen onderdelen
van het elektrisch gereedschap onder stroom zetten en zo een elektrische schok
veroorzaken.

c ) Draag gehoorbescherming tijdens het diamantboren. De invloed van het lawaai kan

tot gehoorverlies leiden.

d ) Als het gebruikte gereedschap klem komt te zitten, mag u geen voorwaartse druk

uitoefen en dient u het gereedschap uit te schakelen. Controleer de reden voor het
vastklemmen en verhelp de oorzaak voor het vastgeklemde gereedschap.

56

e ) Als u een diamantboormachine, die in een werkstuk steekt, weer wilt starten,

dient u voor het inschakelen te controleren, of het gereedschap ongehinderd
draait. Als het gereedschap klem zit, draait het eventueel niet, wat tot overbelasting

van het gereedschap kan leiden en daartoe, dat de diamantboormachine los raakt uit
het werkstuk.

f ) Bij bevestiging van de boorsteun aan het werkstuk met behulp van pluggen en

schroeven dient u ervoor te zorgen, dat de gebruikte verankering in staat is, de
machine tijdens het gebruik veilig op zijn plek te houden. Als het werkstuk niet

bestand of poreus is, kan de plug eruit worden getrokken, waardoor de boorsteun los
raakt van het werkstuk.

g ) Bij bevestiging van de boorstandaard op het werkstuk met behulp van een

vacuümpomp dient u er op te letten dat het oppervlak glad, schoon en niet
poreus is. Bevestig de boorstandaard niet op gelamineerde oppervlakken, zoals op

tegels of coatings van composietmateriaal. Als het oppervlak van het werkstuk niet
glad, vlak of voldoende bevestigd is, kan de vacuümplaat van het werkstuk loskomen.

h ) Controleer voor het boren of het vacuümvermogen voldoende is. Als het

vacuümvermogen onvoldoende is, kan de vacuümplaat van het werkstuk loskomen.

i ) Boor nooit boven uw hoofd als de machine alleen met een vacuümplaat is

bevestigd. Als het vacuüm verdwijnt, komt de vacuümplaat van het werkstuk los.

j ) Zorg er tijdens het boren door muren en plafonds ervoor, dat personen en

werkbereik aan de andere kant beschermd zijn. De boorkroon kan over het boorgat
schieten en de boorkern kan er aan de andere kant uit vallen.

k ) Gebruik bij boorwerkzaamheden boven het hoofd altijd een door de fabrikant

voorgeschreven wateropvangsysteem. Zorg ervoor dat er geen water in het werktuig
dringt. Het binnendringen van water in het elektrische gereedschap verhoogt het risico
op een elektrische schok.

2. B I J Z O N D E R E T I P S - in acht nemen a.u.b.!

De kernboormachine is alleen voor industrieel gebruik bestemd en mag alleen door geïnstrueerde
personen worden bediend.
De machine wordt volgens de voorschriften alleen voor het boren van steen, beton en metselwerk
gebruikt.
Voor het gebruik moeten de desbetreffende bepalingen in acht worden genomen.
Elektrisch gereedschap moet met regelmatige tussenpozen (ca. 6 maanden) aan een
veiligheidscontrole door een vakman worden onderworpen.

Schakel na een onderbreking van de werkzaamheden de kernboormachine alleen in, nadat u
gecontroleerd heeft of de boorkroon vrij kan draaien.

Draag bij het werken met deze machine gehoorbescherming.

3. T E C H N I S C H E B E S C H R I J V I N G

De SR25/38/65/68/75 is een Diamantkernboormachine, die uitsluitend met een boorstatief (2)
gebruikt kan worden. De machine is geschikt voor het boren in steen,beton, asfalt en metselwerk.
Door het doorvoeren van water door de kogelkraan (1a) door de diamantboor (3) wordt het
verwijderde materiaal weggespoeld en het werktuig gekoeld (natboren). Het boorwerktuig, de
diamantboor (3) is daardoor een holle boor die met gesoldeerde of gelaste en met diamantkorrels
voorziene segmenten uitgerust is.
De machine mag niet voor een ander doel of met andere gereedschappen gebruikt worden.

SRXXS duidt kernboormachines met een snellere aandrijving aan.
Indien noodzakelijk wordt het spoelwater met een waterstofzuiger aangesloten op een

waterverzamelring (4) opgezogen.
De SR25/38/65/68/75 is spatwaterdicht en stemt derhalve overeen met de beveiligingsklasse IP 55.

De motor is watergekoeld, dat betekend dat koel en spoelwater door de koelmantel stroomt en
daarna door de boorkroon wordt gevoerd.
Bij juist gebruik kan er geen water in de motor komen. Het is bovendien mogelijk om zonder extra
voorzorgsmaatregelen verticaal naar boven te boren (boven het hoofd).

In de SR25/38/65/68/75 is ook een onderspanningsoplossing geintergreerd, d.w.z dat wanneer er op
een gegeven ogenblik de stroom mocht uitvallen de machine niet meteen op volle toeren zal
beginnen te draaien zodra de stroom weer aanwezig is.

De SR25/38/65/68/75 is met een nieuw soort SR motor (SR= switched reluctance) uitgevoerd.
De collector (wisselstroom van de statorpolen) zorgt voor een microcomputergestuurde
prestatie elektronica. Het toerental blijft over het gehele prestatie bereik nagenoeg gelijk, daardoor
wordt het aanboren vergemakkelijkt. Naast de drie versnellingen, die over de versnellingbak
geschakeld worden, kan ook de motor nog eens extra in drie versnellingen gezet worden.

SR38/68/75 zijn voorzien van een versnellingsbak met 3 versnellingen. Naast de drie versnellingen
kan de motor bovendien in verschillende standen worden gebruikt. Zodoende kunnen de

57

versnellingen volgens de tabel (z. beneden) worden geselecteerd.
De toerentallen van de SR25/65 worden alleen over de motor geschakeld, daarbij kunt u kiezen uit 6

verschillende toerental bereiken, die ook tijdens het boren veranderd kunnen worden.

3.1 Technische gegevens

Machinetype SR25 SR25S SR38 SR38S SR 65 SR65S SR68 SR 75 SR75 S
Nominale spanning V 230 400 3~
Nominale stroom A 16 15
Nominaal vermogen W 3700 7500
Afgiftevermogen W 2700 5700
Nominale frequentie Hz 50-60 50-60
Toerental (volle

belasting)

1/min 230 -

570

300 ­740

180 ­1370

340­2580

140 - 305 260 - 560 205 - 1370 60 - 300 80 - 435

Boor Ø in beton ca. mm 70 -

370

65 - 300 50 -

400

20-280 125 - 540 80 - 330 50 - 350 150 - 900 100 - 600

Gewicht kg 14,7 14,7 16 18,3 14,7 16 19,5
Beveiligingsklasse IP 55
Aansluiting 1 1/4" UNC, M33/3

Technische kenmerken
SR25

versnelling 1 versnelling 2 versnelling 3 versnelling 4 versnelling 5 versnelling 6

versnelling 1/min 230 280 340 410 490 570
Boor Ø Beton mm 200 - 370 170 - 310 140 - 260 110 - 210 100 - 180 70 - 150
Hoeveelheid

water

l/min 1,4 -2,0 1,3 - 1,8 1,2 - 1,6 1,0 - 1,5 1,0 - 1,4 0,9 - 1,2

Technische kenmerken
SR25 S

versnelling 1 versnelling 2 versnelling 3 versnelling 4 versnelling 5 versnelling 6

versnelling 1/min 300 360 430 530 630 740
Boor Ø Beton mm 160 - 300 130 - 240 110 - 200 90 - 160 75 - 140 60 - 120
Hoeveelheid

water

l/min 1,3 -1,9 1,1 - 1,6 1,0 - 1,4 1,0 - 1,3 0,9 - 1,2 0,8 - 1,1

Technische kenmerken SR38 - versnelling 1
Versnelling/Toerental 1/min 1/180 2/220 3/260 4/320 5/380 6/440
Boor Ø Beton mm 400 310 255 210 175 150
Hoeveelheid water l/min 2,0 1,8 1,6 1,4 1,3 1,2
Technische kenmerken SR38 - versnelling 2
Versnelling/Toerental 1/min 1/360 2/430 3/520 4/630 5/755 6/880
Boor Ø Beton mm 190 155 130 105 90 75
Hoeveelheid water l/min 1,4 1,2 1,1 1,0 0,9 0,9
Technische kenmerken SR38 - versnelling 3
Versnelling/Toerental 1/min 1/560 2/670 3/810 4/980 5/1180 6/1370
Boor Ø Beton mm 120 100 80 70 55 40
Hoeveelheid water l/min 1,1 1,0 0,9 0,8 0,7 0,6

Technische kenmerken SR38S - versnelling 1
Versnelling/Toerental 1/min 1/340 2/410 3/490 4/600 5/715 6/835
Boor Ø Beton mm 280 160 135 110 90 80
Hoeveelheid water l/min 1,7 1,3 1,2 1,0 0,9 0,9
Technische kenmerken SR38S - versnelling 2
Versnelling/Toerental 1/min 1/680 2/810 3/970 4/1180 5/1410 6/1650
Boor Ø Beton mm 100 80 70 60 50 40
Hoeveelheid water l/min 1,0 0,9 0,8 0,8 0,7 0,6
Technische kenmerken SR38S - versnelling 3
Versnelling/Toerental 1/min 1/1060 2/1260 3/1520 4/1840 5/2210 6/2580
Boor Ø Beton mm 60 50 40 35 30 20
Hoeveelheid water l/min 0,8 0,7 0,6 0,6 0,5 0,4

Technische kenmerken
SR65

versnelling1*versnelling 2*versnelling3*versnelling 4 versnelling 5 versnelling 6

versnelling 1/min 140 175 205 240 270 305
Boor Ø Beton mm 330 - 500 270 - 440 230 - 370 200 - 320 175 - 280 125 -250
Hoeveelheid

water

l/min 2,2 - 2,7 2 - 2,5 1,8 - 2,3 1,7 - 2,1 1,6 - 2 1,3 - 1,9

Technische kenmerken SR68 - versnelling 1
Versnelling/Toerental 1/min 1/205 2/245 3/290 4/340 5/400 6/450
Boor Ø Beton mm 350 275 235 200 170 150

58

Hoeveelheid water l/min 1,9 1,7 1,5 1,4 1,3 1,2
Technische kenmerken SR68 - versnelling 2
Versnelling/Toerental 1/min 1/410 2/480 3/570 4/670 5/790 6/880
Boor Ø Beton mm 165 140 120 100 85 75
Hoeveelheid water l/min 1,3 1,2 1,1 1,0 0,9 0,9
Technische kenmerken SR68 - versnelling 3
Versnelling/Toerental 1/min 1/640 2/750 3/880 4/1040 5/1230 6/1370
Boor Ø Beton mm 105 90 75 65 55 50
Hoeveelheid water l/min 1,0 0,9 0,9 0,8 0,7 0,7

Technische kenmerken SR75 - versnelling 1
Versnelling/Toerental 1/min 1/60* 2/70 3/85 4/100 5/115
Boor Ø Beton mm 950 950 800 670 580
Hoeveelheid water l/min 3,1 3,1 2,8 2,6 2,4
Technische kenmerken SR75 - versnelling 2
Versnelling/Toerental 1/min 1/115* 2/140 3/165 4/200 5/230
Boor Ø Beton mm 500 500 410 340 290
Hoeveelheid water l/min 2,2 2,2 2,0 1,8 1,7
Technische kenmerken SR75 - versnelling 3
Versnelling/Toerental 1/min 1/180* 2/215 3/260 4/310 5/360

Boor Ø Beton mm 320 320 260 220 150
Hoeveelheid water l/min 1,8 1,8 1,6 1,5 1,2

Technische kenmerken SR75 S - versnelling 1
Versnelling/Toerental 1/min 1/75* 2/90 3/105 4/130 5/150
Boor Ø Beton mm 800 750 630 520 450
Hoeveelheid water l/min 2,8 2,7 2,5 2,3 2,1
Technische kenmerken SR75 S - versnelling 2
Versnelling/Toerental 1/min 1/150* 2/175 3/210 4/250 5/290
Boor Ø Beton mm 450 380 320 260 230
Hoeveelheid water l/min 2,1 1,9 1,8 1,6 1,5
Technische kenmerken SR75 S - versnelling 3
Versnelling/Toerental 1/min 1/230* 2/280 3/330 4/390 5/460
Boor Ø beton mm 290 240 200 170 140
Hoeveelheid water l/min 1,7 1,5 1,4 1,3 1,2

* Deze versnellingen hebben een gering vermogen

** Boringen boven de Ø 250mm kunnen alleen met zeer stabiele boorstatieven, die goed verankert
zijn uitgevoerd worden.

Vanaf Ø 400mm alleen gebruik maken van boorgereedschappen die boorvriendelijk zijn en met een
geringe druk en een hoge vrijlooptollerantie uitgerust zijn.

SR65/68/75: De machine alleen op een uiterst stabiele boorstandaard en absoluut met 8
schroeven bevestigen (SR65 met 6 schroeven).

Houd alstublieft in de gaten dat de machine een nominaal koppel tot 700 Nm ontwikkelt
en dat bij blokkeren van de boorkroon het koppel kan oplopen tot boven de 1000 Nm.

3.2 Leveringsomvang

Diamantkernboormachine (1) incl. kogelkraan en nippel (1a) en bedieningshandleiding.

3.3 Geluidsemissie en vibratie ( EN 62841 )

SR25/38 SR65/68/75
De typering A-waarde geluidsdrukpeil bedraagt 75 dB(A) 80 dB(A)
De typering A-waarde geluidsvermogenpeil bedraagt 88 dB 92 dB
De typering waarde bespoediging bedraagt 2,5 m/s² 2,5 m/s²

4. V O O R B E R E I D I N G

Overtuig uzelf, dat de machine bij het transport niet beschadigt is. Ga na of de netspanning gelijk is
met de spanning die is aangegeven op het typeplaatje.

59

4.1 Elektrische aansluiting

Sluit de SR25/38/65/68/75 alleen overeenkomstig de richtlijnen aan op een geaarde
stekkercontactdoos.
Gebruik indien nodig alleen hoogwaardige verlengsnoeren met voldoende dwarsdoorsnede:

SR25/38: tot 75 m lengte - 3G2,5 kwaliteit bv. H 07BQ-F of H07RN-F
SR65/68/75: tot 75 m lengte - 4G2,5 kwaliteit bv. H 07BQ-F of H07RN-F

Volgens de nieuwste richtlijnen EN62841-1, EN62841-3-6, moet de elektrische aansluiting van
diamantkernboormachines (SR25/38) met watertoevoer in principe via een lekstroom­veiligheidsschakelaar (RCD, PRCD) plaatsvinden.

Volgens deze bepalingen is de SR25/38 van een aan de voedingskabel gemonteerde PRCD
veiligheidsschakelaar voorzien. Deze bevat zowel een lekstroom-bescherming, als een
onderspanningsbeveiliging.

De PRCD moet, nadat de stekker in het contact is gestoken, worden ingeschakeld door op de ON­toets te drukken. Bij het uitvallen van de stroom schakelt de PRCD uit. Deze moet opnieuw worden
ingeschakeld wanneer er weer stroom is. De activeringsstroom, d.w.z. de lekstroom waarbij de
veiligheidsschakelaar uitschakelt, bedraagt 10 mA.

Attentie: De PRCD mag niet in het water liggen. Het apparaat dient voor het begin van
de werkzaamheden altijd gecontroleerd te worden op een feilloze werking.

Houd u voor het aansluiten van diamant-kernboormachines aan de relevante nationale
voorschriften.

Let erop dat het verlengsnoer tijdens het gebruik helemaal uitgerold is, zodat er
voldoende warmte afvoer mogelijk is. Denkt u eraan dat de SR25/38 de maximaal
mogelijke stroom van het netwerk gebruikt. Sluit daarom op de desbetreffende
zekeringskast geen andere gereedschappen aan omdat dan het net overbelast wordt.
Zorg ervoor dat de SR65/68/75 uitsluitend wordt aangesloten op een geaarde 16A CEE
verdeelkast. Indien u de machine op een hoger afgezekerde verdeelkast aansluit,
riskeert u in het ergste geval het totaal uitbranden van de elektronica. Conform de
relevante bepalingen mogen machines voor commercieel gebruik alleen via de
bouwkast worden aangedreven. Let erop dat hier een aardlekschakelaar van het type B
of B+ is geïntegreerd. Type A is gebrekkig en functioneert in dit geval niet. Door de
hoge lekstroom kan de machine, als deze wordt aangeraakt, elektriseren, als de
aardingskabel niet correct is aangesloten. In dit geval dient de stekker direct uit het
stopcontact getrokken te worden en dient de aardingskabel gecontroleerd te worden.

De onderstaande motoren kunnen op een generator of transformator worden aangesloten als aan de
volgende voorwaarden voldaan kan worden:

- De bedrijfsspanning ligt binnen -10% en +5% van de motorspanning.

- De stroomvoorziening beschikt over een spanningsregeling met aanloopversterking (indien
word gekozen voor onderstaande minimum te leveren vermogen)

- Frequentie 50-60Hz; max 65Hz

- Wisselspanning; Afgegeven vermogen minimaal

SR25/38 - 4 kVA
SR65/68/75 - 13 kVA

Sluit onder geen geval, tijdens het gebruik van deze motoren, andere apparaten aan de
stroomvoorziening. Het aan of uitzetten van andere apparaten, kunnen onder- of
overspanningspieken veroorzaken, welke de motoren kunnen beschadigen.

4.2 Wateraansluiting

Sluit de machine door middel van de steeknippel aan op de watervoorziening.

Let op: maximale waterdruk 3 bar

Als verbindingsstuk tussen waterslang en machine dient u gebruik te maken van een GARDENA­koppeling. Deze kunststof koppeling is verkrijgbaar bij alle doe het zelf centra of bij een tuincentrum.
Een kwalitatief hoogwaardige messing koppeling is direct verkrijgbaar bij WEKA. Gebruikt u alleen
zuiver leidingwater. Vuil water verstoort de warmteovergang in het koelingsoppervlakte van de
koelmantel en kan daardoor onherstelbare schade aanrichten aan de motor. Bovendien verslijten de
waterkeerringen dan zeer snel.

Wanneer er water uit de lekboring aan de wateraansluitring of aan de achterkant van de motor
lekt dienen de waterkeerringen onverwijld vervangen te worden.
Dit dient alleen door een bevoegde werkplaats gedaan te worden.
Let op: Bij volledige belasting is voor de koeling van de motor minstens 1 liter water per
minuut nodig. Opent u na het werk het kraantje, zodat het water uit de koelspleet kan lopen.
Dit is speciaal in het koude jaargetijde belangrijk – bevriezingsgevaar!

60

4.3 Montage aan boorstatief

De SR25/38/68 wordt met 4 M8 bouten (SR75: 8 M8 bouten, SR65: 6 M8 bouten) bij de
versnellingsbakvoet (z. tekening) aan het boorstatief (2) bevestigt of d.m.v. een adapterplaat, die
wordt geleverd door de leverancier van de machine. Draait u de bouten met een momentsleutel

aan tot 20 Nm en kies de boutlengte zodanig dat de bout minstens 20mm (SR25/38 15mm)
ingeschroefd wordt.

Plaats de machine alleen in een stabiel boorstatief die zoveel mogelijk voorzien is van precieze en
spelingvrije prisma’s. Let er op dat de booras van de machine absoluut parallel loopt met de kolom
van het boorstatief. Gebruik alleen boorstatieven met voldoende stand zekerheid.

De boorkroon dient zonder enigerlei hindernis uit het boorgat getrokken te worden. Probeer niet een
boorkroon die vastzit er uit te trekken, omdat hoge, zijdelingse trekkrachten op de booras er voor
kunnen zorgen dat het lagerhuis afbreekt.

Daar het boorstatief geen bestandsdeel vormt van de leveringsomvang, wordt hier nog eens uw
aandacht gevestigd op het volgende.

De veiligheids- en werkinstructies voor de gebruikte boorsteun dienen nauwkeurig in
acht te worden genomen.

Manieren ter bevestiging

Snelspanner, Stempelen

De meest gebruikt manier van bevestiging is via slagankers.
Gebruik alleen metaal snelspanners.
Ook is het mogelijk, het boorstatief met een stempelpaal tegen een starre wand vast te zetten.
Stempelpalen worden door diamantleveranciers aangeboden.

Met de SR25/38/65/68/75 kunt u zonder verdere voorzorgsmaatregelen boven uw hoofd boren. Ter
bescherming van de bedienende persoon tegen water moet echter in principe een wateropvangring
worden gebruikt (boorstandaard toebehoren). Denk eraan, dat de doorgeboorde kern in de boorkroon
glijdt en de machine en boorstandaard extra belast. Grotere kernen moeten adequaat beveiligd
worden.

Om een te hoge lichamelijke belasting te vermijden, dienen de diamant-kernboormachine en de
boorsteun alleen afzonderlijk van elkaar te monteren en te dragen.

4.4 Diamantboorkronen ( gereedschap )

De werktuigopname ( aansluiting ) van de SR25/38/65/68/75 bestaat uit een draadaansluiting van 1 ¼
UNC (M33/3).
Zet u alleen maar hoogwaardige diamantgereedschappen in. Gebruik alleen maar gemakkelijk
borende gereedschappen en let erop dat de diamantsegmenten zowel binnen als buiten voldoende
vrijloop hebben. Plaats een beetje waterbestendige vet zodat het makkelijker is om de boor weer los
te krijgen.

Draait u de boor vast aan op de boormachine.
Let erop dat de tolerantie van slingeren niet groter is als 1mm.
Gebruik voor het verwisselen van de boorkroon alleen een passende steeksleutel. Houdt daarbij met

een tweede steeksleutel de boorspindel vast.

Gebruik nooit een hamer, o.i.d. om de boorkroon te ontkoppelen. Verleng desgewenst de
steeksleutel.

5. I N G E B R U I K N A M E

5.1 Toetsenbord en Scherm

De SR25/38/65/68/75 is voorzien van een door folie beschermd toetsenbord en een display. Via het
toetsenbord kan de motor gestart worden (groene start-knop) en uitgeschakeld (rode stop- knop).
Door middel van de + en – knoppen kan het toerental in 6 (4) stappen gebruikt worden. De juiste,
bijbehorende boordiameter wordt weergegeven in het display. Bij het inschakelen met de start-knop,
begint de motor in het vooraf gekozen toerental. Het toerental kan veranderd worden tijdens het
boren, door simpelweg de gewenste boordiameter aan te passen en de startknop opnieuw in te
drukken.

Bij de SR25/65 worden telkens twee boordiameters afwisselend getoond. De eerste waarde komt
hierbij overeen met een snijsnelheid van 2,5 m/s, de tweede één van 4,5 m/s.

Bij de SR38/68/75 worden telkens drie verschillende boordiameters afwisselend getoond, die overeen
komen met de drie versnellingen. De getoonde boordiameters zijn hierbij met een gemiddelde
snelheid van 3,5 m/s berekend.

61

De toerentallen overlappen zich in de individuele standen, zodoende kunnen minstens twee standen
voor een boordiameter dienovereenkomstig worden gekozen, om de best mogelijke resultaten te
bereiken.

5.2 Soft turn-functie

Door het gelijktijdig drukken van de + en - knop wordt de soft turn-functie geselecteerd, die door de
afwisselende weergave van de cijfers 000 en 999 wordt aangeduid. Na het drukken van de startknop
draait de machine met een gering toerental van 40 1/min en een zeer laag toerental. Met deze
instelling kan het boorgereedschap zonder gevaren machinaal worden opengedraaid.

5.3 Motorbescherming

De elektronische motorbescherming regelt de motorstroom en begrenst deze op de maximale
waarde. Hierdoor wordt het toerental in geval van een overbelasting drastisch gereduceerd. Als u de
motor vervolgens weer ontlast, steigt het toerental weer op het nominale toerental. Als u de motor
verder overbelast, totdat het toerental tot op nul daalt, schakelt de elektronica van de motor na enkele
seconden uit.

Als de motor met te weinig koelwater wordt gebruikt, wordt hij door de geïntegreerde
oververhittingsbescherming uitgeschakeld. Zorg er direct voor, dat voldoende koelwater door de
motor stroomt (minst. 1 l/min), om hem snel af te koelen.

Zorg principieel voor voldoende waterkoeling, omdat de motor en vermogenselektronica
anders beschadigd kunnen raken.

5.4 Storingsmelding

Als er sprake is van een storing, knippert de rode LED onder de startknop en de storingscode wordt
op het display in de vorm van een tweecijferig nummer weergegeven. De betekenis van de cijfers
wordt hierna uitgelegd.

Storings
code

Betekenis Maatregel

1 Overstroom De motor werd abrupt overbelast (geblokkeerd)
2 Oververhitting De koeling van de motor is te gering. Watertemperatuur te hoog

of te geringe debiet

3 Overbelasting De motor werd gedurende een langere periode geblokkeerd, of in

overbelastingszone (gedaald toerental) gebruikt.
4 Interrupt Zware storing in de controller
5 Watchdog Zware storing in de controller
6 Brown out Zware storing in de controller
8 Onderhoudsinterval

overschreden

Na 250 gebruiksuren dient de machine onderhouden te worden.

Om te kunnen starten moet de startknop vervolgens drie keer

gedrukt worden
10 Er is geen

tussenkringspanning

Laadschakeling voor tussenkringspanning is defect

11 Voedingsspanning te hoog De machine is aan een te hoge spanning aangesloten

(generator)
12 Voedingsspanning te laag De machine is aan een te lage spanning aangesloten (generator)
13 Bedrijfsspanning te hoog De spanning is altijd, of kortstondig te hoog (generator, of

stoorspanning)
14 Bedrijfsspanning te laag De spanning is tijdens het gebruik altijd, of kortstondig te laag (te

lang verlengkabel, te geringe doorsnede, te zwakke generator, of

fase-uitval)

De storingen 10 - 14 moeten door het bevestigen van de rode STOP-knop worden bevestigd.
De storingen 04 - 06 kunnen niet worden bevestigd. Men dient ervan uit te gaan, dat de
motoraansturing defect is.

Als de machine met het stroomnet wordt verbonden, worden eerst de gegevens van de
motorcontroller naar de displaycontroller gestuurd, dit duurt enkele seconden, in de tussentijd
knippert de groene LED onder de startknop. Zodra deze uitgaat, is de machine gereed voor gebruik.

5.5 Storingsanalyse

De storingsanalyse is hoofdzakelijk voor de service van de SR-machine bedoeld. Om naar het
servicemenu te gaan dient u op de startknop te drukken, terwijl u de machine met het stroomnet
verbindt (stekker insteken). Houd de startknop zo lang ingedrukt, totdat de groene LED onder de
startknop begint te knipperen en laat hem vervolgens weer los. Met de + en - knoppen navigeert u
door het servicemenu.
Door opnieuw op de startknop te drukken verlaat u het servicemenu weer.

De individuele menu-onderdelen worden hierna opgesomd:

62

Menu­onder­deel

Korte
beschrijving

Betekenis

1 STZ Gebruiksuren tot de service (onderhoud)
2 BSZ totaal aantal uitgevoerde gebruiksuren
3 On-Counter Aantal inschakelcycli
4 OFF-Counter Aantal uitschakelcycli
5 VN-ST Softwareversienummer van de motoraansturing
6 VN-IO Softwareversienummer van de I/O-bediening
7 Type Machinetype
08 - 31 Storings-

geheugen

Hier worden de laatst voorgekomen storingen (max. 24)
opgeslagen. Hierbij knipperen afwisselend index en storingscode
De als laatste voorgekomen storing knipppert met dubbele
frequentie.

5.6 Versnellingsmechanisme

De SR38/68/75 bezit een driewegs versnellingsschakelaar.
Schakelt u alstublieft nooit met kracht en niet onder belasting maar alleen bij uitloop of stilstand van
de machine.
Kies altijd het gewenste toerental bij de diameter van de boorkroon ( zie tabel en/of het typeplaatje op
de machine).

5.7 Veiligheidskoppeling

De ingebouwde veiligheidskoppeling beschermt degene die de machine bedient, machine en
gereedschap tegen hoge mechanische overbelasting. Bij juist gebruik zult u het op gang brengen van
de koppeling nagenoeg niet opmerken.

5.8 Boren

Stelt u de hoeveelheid water in met de kogelkraan (1a) zoals vermeld op de tabel. Zorg er ervoor dat
het afgesleten materiaal volledig uit het boorgat weggespoeld wordt. U spoelt te weinig als er om het
boorgat heen boorslijk ontstaat.

Werk met genoeg drukkracht. Als deze te weinig is nijgen de diamanten tot “polijsten”. In dit geval zal
de boor steeds langzamer inzakken tot op het laatst totaal niet meer geboord kan worden. Dit kan
verholpen worden door de boorsegmenten op te scherpen met een SIC slijpsteen. Als het
draaimoment te gering is, gelieve terug te schakelen naar een kleinere versnelling.
Let erop dat boorkronen en daarmee eveneens boorstatieven niet vibreren, omdat daardoor de
diamanten uit de binding gerukt worden en boorstatief en machine sterk verslijten.

Bij het doorboren van bewapening moet u de drukkracht eventueel verhogen en wanneer nodig naar
een kleinere versnelling terugschakelen.
Als de boorkroon klem zit, probeert u dan niet om deze motorisch door het aan en uit doen van de
machine op te lossen. Schakel de machine meteen uit en probeer de boor d.m.v. rechts en links
draaien met een passende steeksleutel los te krijgen. Trek de machine rustig uit het boorgat.

Let erop dat u geen waterleiding en geen elektrische leiding aan- of doorboort. In geval van
twijfel moet u absoluut het boorbereik met een leidingsdetector afzoeken.

6. O N D E R H O U D
LET OP: Trek de stekker uit het stopcontact voor u met onderhoud of reparatie

werkzaamheden wilt beginnen.

Reinig de machine na beëindiging van uw boorwerkzaamheden. Maak ook de booras schoon en vet
het in. Reinig de machine met een droge of licht vochtige doek en niet met een harde waterstraal.

Zorg er daarbij voor dat in het bijzonder het motorhuis, kabelaansluitingen en AAN-UIT
knop niet beschadigd worden, zet de SR25/35/65/75 meteen buiten werking als mocht
blijken dat een van deze onderdelen beschadigd is omdat er water kan binnendringen
en daardoor voor het bedieningspersoneel een aanmerkelijk risico bestaat op een
elektrische schok. Bovendien moet men er van uitgaan dat de kostbare elektronica
onherstelbaar beschadigt is.

In de SR25/38/65/68/75 zit een geïntegreerde urenteller, die op 250 bedrijfsuren is ingesteld. Na
het bereiken van deze bedrijfsuren moet de startknop driemaal ingedrukt worden, om de
motor te starten. U dient nu de machine naar een WEKA servicestation te brengen om het
noodzakelijke onderhoud te laten plegen en om de teller weer op nul te zetten. Werk in uw
eigen belang niet langer dan 20 uur verder met deze machine omdat u anders geen aanspraak
meer kunt maken op garantie.

63

Bij beschadiging van de PRCD of de stekker mag deze alleen door een geautoriseerde vakkundige
werkplaats (www.weka-elektrowerkzeuge.de) gerepareerd worden resp. vervangen worden.

Bij beschadiging van de kabel dient deze door een speciaal voorbereide kabel vervangen te worden,
die verkrijgbaar is bij een geautoriseerde vakkundige werkplaats.

6.1 Oliebad voor het versnellingsmechanisme

De SR25/38/65/68/75 is zoals alle kernboormachines van WEKA voorzien van een oliebad
versnellings-mechanisme. Door de bijzonder efficiënte smering wordt een hoge levensduur van de
machine bereikt. Let u vooral op eventuele lekkages.
Mocht u enige verlies van olie opmerken, zet u dan onherroepelijk de machine uit en stuur de
machine ter controle naar ons servicestation of direct naar ons. De adressen vind u op internet.

6.2 Wateraansluiting

Wanneer er water uit de lekboring van de wateraansluiting (pos: 91) lekt, dienen de waterkeerringen
(pos: 131 + 133) onherroepelijk te worden vervangen.
Dit mag alleen worden gedaan in een daartoe bevoegde werkplaats.

7. G A R A N T I E

Op de kernboormachine van WEKA geven wij 12 maanden garantie vanaf de dag van levering. In
deze periode verhelpen wij gratis materiaal- en fabricagefouten. Onder de garantie valt niet een
normale slijtage, overbelasting, het niet in acht nemen van de bedrijfshandleiding, handelingen door
onbevoegden of gebruik van vreemde onderdelen.

8. C O N F O R M I T E I T S V E R K L A R I N G

Omschreijving: Diamantkernboormaschine - voor het boren in gesteente, beton en metselwerk
Typ: SR25, SR38, SR65, SR68, SR75 (en varianten)
vanaf serienr.: 0113001

Vi bekræfter selvansvarligt, at dette produkt er i overensstemmelse med følgende normer: EN55014­1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60204-1 (SR65/68/75), EN 62841-1 (SR25/38), EN
62841-3-6 (SR25/38), i henhold til bestemmelseme i direktiverne 2006/42/EG, 2011/65/EU, og
2014/30/EU.

WEKA Elektrowerkzeuge Neubulach, 20.04.2016
Auf der Höhe 20 Wilhelm Wurster, Houder
D 75387 Neubulach

9. A F V A L V E R W E R K I N G

Conform de richtlijn 2002/96/EG zijn we verplicht om oude apparaten terug te nemen, de
verschillende materiaalsoorten te sorteren en hen te recycleren. Zorg ervoor dat oude
apparaten niet tussen het ongesorteerde huishoudelijk afval terechtkomen, maar aan ons
of in het buitenland aan onze vertegenwoordigingen teruggegeven worden.

Übersetzung der Originalbetriebsanleitung - Wijzigingen voorbehouden 0416

64

DK

BETJENINGSVEJLEDNING - DIAMANTKÆRNEBOREMASKINE
SR25, SR38, SR65, SR68, SR75

Læs betjeningsvejledningen omhyggeligt inden maskinen tages i drift!

Med WEKA kærneboremaskinen har De fået et fremragende kvalitetsprodukt, som De sikkert vil
være tilfreds med - forudsat maskinen anvendes til dens bestemte formål.

1. G E N E R E L L E S I K K E R H E D S H E N V I S N I N G E R

Giv agt: Når der arbejdes med elektriske værktøjer skal der altid tages hensyn til følgende

generelle sikkerhedstiltag, for at undgå elektriske strømslag, krops- og brandfare. Læs og tag
hensyn til disse henvisninger inden De begynder at arbejde med maskinen. Opbevar disse
sikkerhedshenvisninger omhyggeligt.

1) Arbejdplads sikkerhed

a ) Hold Deres arbejdsplads i orden. En uordentlig arbejdsplads indebærer farer.

b ) Brug aldrig elektriske værktøjer i nærheden af brandfarlige gasser.

c ) Hold børn væk. Lad ikke uberettigede personer røre ved værktøjet eller kablet, hold

sådanne personer væk fra Deres arbejdsplads.

2) Elektriske sikkerhed

a ) Stikket skal passe til installationen. Stikket må ikke skiftes til anden type. Brug

aldrig stikadapterer til elektrisk værktøj der er beregnet til jordforbindelse.

Umodificerede stik og installation reducerer risikoen for elektrisk stød.

b ) Beskyt Dem mod elektrisk strømslag. Undgå kropskontakt med jordede elementer, f.

eks. rør, radiatorer, komfurer, køleskabe osv.

c ) Tag hensyn til indflydelser fra omgivelsen. Lad elektriske værktøjer ikke komme ud

for regn.

d ) Brug ikke strømkablet til andet. Løft ikke værktøjet på kablet og træk ikke i kablet

for at trække stikket ud af stikdåsen. Beskyt kablet mod varme, olie og skarpe
kanter.

e ) Brug kun egnede og kendetegnede forlængelseskabler når De arbejder i det fri.

f ) I overensstemmelse med de europæiske og internationale bestemmelser skal

den elektriske tilslutning af diamant-boremaskiner med vandtilførsel altid ske
over et fejlstrømsrelæ (FI). PRCD´en må ikke ligge i vandet. Den skal
kontrolleres for korrekt funktion med regelmæssige mellemrum ved at trykke på
TEST-knappen. Udfør aldrig vådboring med en diamant-boremaskine direkte på nettet

uden PRCD eller FI.

3) Sikkerhed for brugeren

a ) Vær altid opmærksom. Observer Deres arbejde. Vær fornuftig og brug ikke elektrisk

værktøj når De er ukoncentreret.

b ) Brug beskyttelse udstyr samt beskyttelse briller. Brugen af personligt

beskyttelsesudstyr som støvmaske, sikkerhedssko, sikkerhedshjelm eller hørerværn,
afhængig af arbejdes opgave med elektrisk værktøj, reducere risikoen for skader.

c ) Undgå en ikke villet eller ukontrolleret start af maskinen. Bær aldrig elektriske

værktøjer med fingeren på start-kontakten sålænge værktøjet er tilsluttet til
lysnettet. Kontrollér, at maskinen er slukket inden De tilslutter denne til lysnettet.

d ) Lad aldrig nøgler sidde. Kontrollér om alle nøgler eller indsatsværktøjer er fjernet

inden De starter maskinen.

e ) Læn Dem ikke for langt over maskinen. Undgå unormal kropsholdning. Arbejdet

må ikke udføres fra stige. Sørg for at De står sikker og altid er i ligevægt.

f ) Bær egnet beskyttelsestøj. Bær ikke løse klæder eller smykker. Disse kan gribes

af bevægelige dele. Når De arbejder i det fri, tilrådes det at bære gummihandsker og
ikke rutschende sko. Hvis De har langt hår bær et hårnet.

g ) Tilslut en egnet støvsuger til det elektriske værktøj, hvis værktøjet er udstyret

med en sådan tilslutning. Kontrollér, at ensemblet virker korrekt.

65

h ) Føl Dem ikke sikker med værktøjet efter flere ganges brug og sæt Dem ikke ud

over sikkerhedsreglerne for elektroværktøjer. Uagtsom håndtering kan inden for
brøkdele af sekunder føre til alvorlige personskader.

4) Anvendes Deres elektriske værktøjer

a ) Pas på at De ikke overbelaster Deres elektriske værktøjer. De arbejder bedre og

mere sikker i det angivne effektområde.

b ) Brug aldrig elektriske værktøjer hvor kontakten for start og stop af maskinen er

defekt. Beskadigede kontakter skal udskiftes af et autoriseret værksted.

c ) Træk netstikket ud af stikdåsen hvis maskinen ikke er i brug eller inden De

begynder på vedligeholdelsesarbejder eller udskifter værktøj.

d ) Opbevar Deres elektriske værktøjer et sikkert sted. Værktøjer som ikke bruges

skulle opbevares i tørre, lukkede rum, og sådan at børn ikke kan komme til dem.

e ) Omgå omhyggeligt med Deres elektriske værktøj. Kontrollér maskinen for

beskadigelser. Inden De fortsat bruger det elektriske værktøj skal De kontrollere,
om beskyttelsesindretninger eller beskadigede dele virker korrekt og
upåklagelig. Kontrollér, om bevægelige dele er i orden, at de ikke klemmer fast
eller er defekte og om alle andre dele er monteret korrekt og alle betingelser som
kan have indflydelse på maskinens funktion er i orden. Beskadigede

beskyttelsesindretninger og dele skal udskiftes eller repareres af et autoriseret
værksted, hvis ikke andet er beskrevet i betjeningsvejledningen.

f ) Hold dem skarpe og rene, så virker værktøjet bedre og mere sikker. Hold Dem til

forskrifterne for vedligeholdelse og værktøjsskift. Kontrollér i jævne afstande
kablet og hvis nødvendigt lad det udskifte af en autoriseret fagmand. Kontrollér i

jævne afstande forlængelseskabler og hvis nødvendigt udskift disse. Pas på at håndtag
er tørre og fri for fedt og olie.

e ) For Deres egen sikkerheds skyld anvend kun tilbehør og eksterne

forsatsapparater som er beskrevet i betjeningsvejledningen eller angivet i
kataloget. Hvis De anvender andet tilbehør eller andre forsatsapparater kan det

indebære farer for Deres helbred.

h ) Hold greb og grebsflader tørre, rene og fri for olje og fedt. Glatte greb og

grebsflader tillader ikke nogen sikker betjening og kontrol af elektroværktøjet i
uforudsete situationer.

5) Service
a ) Få altid dit værktøj repareret af kvalificeret personel og kun med originale

reservedele. derved sikres det at sikkerheden på det elektriske værktøj opretholdes

Lad Deres elektroværktøj reparere af en el-fagmand. Dette elektroværktøj opfylder de
relevante sikkerhedsbestemmelser. Reparationer må kun udføres af el-fagfolk under
anvendelse af originale reservedele, ellers kan der opstå uheld for brugeren.

6) Sikkerhedshenvisninger på kærneboremaskine

a ) Led ved udførelsen af borearbejder, som kræver indsats af vand, vandet væk fra

arbejdsområdet eller anvend et vandopsamlingssystem. Sådanne

sikkerhedsforanstaltninger holder arbejdsområdet tørt og formindsker risikoen for
elektrisk stød.

b ) Hold elektroværktøjet ved de isolerede grebsflader, når De udfører arbejder, hvor

skæreværktøjet kan støde på skjulte strømledninger eller den egen
strømledning. Kontakten hos et skæreværktøj med en spændingsførende ledning kan

også sætte elektroværktøjets metaldele under spænding og føre til et elektrisk stød.

c ) Bær et høreværn når De borer med et diamantbor. Støjpåvirkningen kan medføre

tab af hørelse.

d ) Når indsatsværktøjet har sat sig fast, må De ikke udøve nogen fremføring mere

og skal slukke slukke for værktøjet. Kontrollér grunden til at værktøjet har sat sig
fast og fjern årsagen til at indsatsværktøjer har sat sig fast.

e ) Når De vil genstarte en diamantboremaskine, som har sat sig fast, så kontrollér

inden opstarten, om indsatsværktøjet kan rotere frit. Når indsatsværktøjet har sat
sig fast, så roterer det muligvist ikke, kan føre til overbelastning af værktøjet eller til at
diamantboremaskinen løsner sig fra emnet.

f ) Når De fastgør borestanderen ved emnet, ved hjælp af rawplugs og skruer, så

66

skal De

sørge for at den anvendte forankring er i stand til at holde maskinen sikkert fast
under brugen. Når emnet ikke er modstandsdygtigt eller porøst, så kan rawplugsen

trækkes ud, hvorigennem borestanderen løsner sig fra emnet.

g ) Ved fastgørelse af borestanderen på værkstykket ved hjælp af vakuumpumpe,

skal De være opmærksom på, at overfladen er glat, ren og ikke porøs. Fastgør
ikke borestanderen på laminerede overflader, som f.eks. på fliser og

overfladebelægninger af kompositmaterialer. Når værkstykkets overflade ikke er glat,
plan eller tilstrækkelig fastgjort, så kan vakuumpladen løsne sig fra værkstykket.

h ) Sørg inden boringen for, at vakuumeffekten er tilstrækkelig. Er vakuumeffekten

ikke tilstrækkelig, så kan vakuumpladen løsne sig fra værkstykket.

i ) Gennemfør aldrig boringer over hovedhøjde, når maskinen kun er fastgjort ved

hjælp af vakuumplade. Ved tab af vakuummet løsner vakuumpladen sig fra
værkstykket.

j ) Sørg ved boringen i vægge eller lofter for, at personer og arbejdsområde på den

anden side er beskyttet. Borekronen kan rage ud over borehullet og borekernen kan
falde ud på den anden side.

k ) Anvend ved borearbejder over hovedhøjde altid et af producenten foreskrevet

vandopsamlingssystem. Sørg for at der ikke trænger vand ind i værktøjet.
Indtrængningen af vand i elektroværktøjet forhøjer risikoen for et elektrisk stød.

2. S Æ R L I G E H E N V I S N I N G E R - Skal overholdes !

Denne kerneboremaskine er beregnet til erhvervsmæssigt brug og må kun betjenes af personer, der
har modtaget instruktion i brugen.
I henhold til sit formål anvendes den til boring i sten, beton og mur.

De gældende bestemmelser skal overholdes ved brugen.

Elektroværktøj skal underkastes en regelmæssig (ca. hver 6. måned) sikkerhedskontrol. Denne
kontrol skal foretages af en fagmand.

Efter arbejdsafbrydelser må boremaskinen først startes efter at De har kontrolleret, at borekronen
drejer frit.

Husk at bruge lyddæmpende ørebeskyttelse hvis De arbejder med maskinen.

3. T E K N I S K B E S K R I V E L S E

SR25/38/65/68/75 er en diamant-kerneboremaskine, som udelukkende kan anvendes, hvis den
monteres i borestativet (2) (styres i stativet).
Den kan bruges til boring i sten, beton, asfalt og murværk. Der tilføres vand via kuglehanen (1a)
gennem diamant-borekronen (3), og derved skylles det udborede materiale væk, og værktøjet køles
(vådboring).
Boreværktøjet, diamantborekronen (3), er et hulbor, som er udstyret med segmenter, som er loddet
eller svejset på og imprægneret med diamantsplinter.

Maskinen må ikke benyttes til andre formål eller med værktøjer, som ikke er beregnet til maskinen.
SRXXS betegner kerneboremaskiner med en hurtigere drivværksudførelse.
Skyllevandet skylles væk igen med en universalsuger gennem en vandsamlering (4), hvis det er

nødvendigt.
SR25/38/65/68/75 er strålevandsbeskyttet og i overensstemmelse med beskyttelsesform IP 55.

Motoren er vandkølet, dvs. køle- og skyllevandet til borekronen strømmer igennem motorens
kølespiral, før det føres til borekronen.

Ved bestemmelsesmæssig anvendelse kommer der ikke vand ind i maskinen. Det er altså muligt
uden yderligere foranstaltninger at bore med maskinen vendt lodret op (boring over hovedet).

I SR25/38/65/68/75 er der endvidere integreret en underspændingsudløsning, dvs. efter en
afbrydelse af netspændingen går maskinen ikke i gang igen, når strømmen vender tilbage.

SR25/38/65/68/75 er udstyret med en ny form for SR motor (SR = switched reluctance).
Kommuteringen (skiftende strøm til statorpoler) udføres af en mikrocomputerstyret effektelektronik.
Omdrejningstallet forbliver næsten konstant over hele effektområdet, hvorved det er lettere at
begynde en boring.
Udover de tre effektindstillinger, som kobles via drevet, kan motoren også fungere i tre trin.

SR38/68/75 er udstyret med en 3-trins gearkasse. Ud over de 3 gear kan motoren bruges yderligere i
forskellige trin. Dermed kan gearene ifølge tabel (se nedenfor) vælges.

67

Omdrejningshastigheder for SR25/65, kan kun skiftes via motoren. Hermed er der 6 motor
hastigheder at vælge imellem. Der kan også skiftes hastighed imens der bores.

3.1 Tekniske data

Maskintype SR25 SR25S SR38 SR38S SR 65 SR65S SR68 SR 75 SR75 S
Mærkespænding V 230 400 3~
Mærkestrøm A 16 15
Mærkeeffekt W 3700 7500
Udgangseffekt W 2700 5700
Mærkefrekvens Hz 50-60 50-60
Om drejningstal

(fuld belastning)

1/min 230 -

570

300 ­740

180 ­1370

340­2580

140 - 305 260 - 560 205 - 1370 60 - 300 80 - 435

Bore Ø i beton ca.

mm 70 -

370

65 - 300 50 -

400

20-280 125 - 540 80 - 330 50 - 350 150 - 900 100 - 600

Vægt kg 14,7 14,7 16 18,3 14,7 16 19,5
Beskyttelsesart IP 55
Værktøjsoptagelse 1 1/4" UNC, M33/3

Driftsdata SR25 Motortrin 1 Motortrin 2 Motortrin 3 Motortrin 4 Motortrin 5 Motortrin 6
Motortrin mm 230 280 340 410 490 570
Bor Ø beton 1/min 200 - 370 170 - 310 140 - 260 110 - 210 100 - 180 70 - 150
Vandmængde

ca.

l/min 1,4 -2,0 1,3 - 1,8 1,2 - 1,6 1,0 - 1,5 1,0 - 1,4 0,9 - 1,2

Driftsdata SR25S Motortrin 1 Motortrin 2 Motortrin 3 Motortrin 4 Motortrin 5 Motortrin 6
Motortrin mm 300 360 430 530 630 740
Bor Ø beton 1/min 160 - 300 130 - 240 110 - 200 90 - 160 75 - 140 60 - 120
Vandmængde

ca.

l/min 1,3 -1,9 1,1 - 1,6 1,0 - 1,4 1,0 - 1,3 0,9 - 1,2 0,8 - 1,1

Driftsdata SR38 - Motortrin 1
Trinindstilling/omdrejningstal 1/min 1/180 2/220 3/260 4/320 5/380 6/440
Bor Ø beton mm 400 310 255 210 175 150
Vandmængde ca. l/min 2,0 1,8 1,6 1,4 1,3 1,2
Driftsdata SR38 - Motortrin 2
Trinindstilling/omdrejningstal 1/min 1/360 2/430 3/520 4/630 5/755 6/880
Bor Ø beton mm 190 155 130 105 90 75
Vandmængde ca. l/min 1,4 1,2 1,1 1,0 0,9 0,9
Driftsdata SR38 - Motortrin 3
Trinindstilling/omdrejningstal 1/min 1/560 2/670 3/810 4/980 5/1180 6/1370
Bor Ø beton mm 120 100 80 70 55 40
Vandmængde ca. l/min 1,1 1,0 0,9 0,8 0,7 0,6

Driftsdata SR38S - Motortrin 1
Trinindstilling/omdrejningstal 1/min 1/340 2/410 3/490 4/600 5/715 6/835
Bor Ø beton mm 280 160 135 110 90 80
Vandmængde ca. l/min 1,7 1,3 1,2 1,0 0,9 0,9
Driftsdata SR38S - Motortrin 2
Trinindstilling/omdrejningstal 1/min 1/680 2/810 3/970 4/1180 5/1410 6/1650
Bor Ø beton mm 100 80 70 60 50 40
Vandmængde ca. l/min 1,0 0,9 0,8 0,8 0,7 0,6
Driftsdata SR38S - Motortrin 3
Trinindstilling/omdrejningstal 1/min 1/1060 2/1260 3/1520 4/1840 5/2210 6/2580
Bor Ø beton mm 60 50 40 35 30 20
Vandmængde ca. l/min 0,8 0,7 0,6 0,6 0,5 0,4

Driftsdata SR65 Motortrin 1* Motortrin 2 * Motortrin 3* Motortrin 4 Motortrin 5 Motortrin 6
Motortrin mm 140 175 205 240 270 305
Bor Ø beton 1/min 330 - 500 270 - 440 230 - 370 200 - 320 175 - 280 125 -250
Vandmængde

ca.

l/min 2,2 - 2,7 2 - 2,5 1,8 - 2,3 1,7 - 2,1 1,6 - 2 1,3 - 1,9

Driftsdata SR68 - Motortrin 1
Trinindstilling/omdrejningstal 1/min 1/205 2/245 3/290 4/340 5/400 6/450
Bor Ø beton mm 350 275 235 200 170 150
Vandmængde ca. l/min 1,9 1,7 1,5 1,4 1,3 1,2
Driftsdata SR68 - Motortrin 2

68

Trinindstilling/omdrejningstal 1/min 1/410 2/480 3/570 4/670 5/790 6/880
Bor Ø beton mm 165 140 120 100 85 75
Vandmængde ca. l/min 1,3 1,2 1,1 1,0 0,9 0,9
Driftsdata SR68 - Motortrin 3
Trinindstilling/omdrejningstal 1/min 1/640 2/750 3/880 4/1040 5/1230 6/1370
Bor Ø beton mm 105 90 75 65 55 50
Vandmængde ca. l/min 1,0 0,9 0,9 0,8 0,7 0,7

Driftsdata SR75 - Motortrin 1
Trinindstilling/omdrejningstal 1/min 1/60* 2/70 3/85 4/100 5/115
Bor Ø beton mm 950 950 800 670 580
Vandmængde ca. l/min 3,1 3,1 2,8 2,6 2,4
Driftsdata SR75 - Motortrin 2
Trinindstilling/omdrejningstal 1/min 1/115* 2/140 3/165 4/200 5/230
Bor Ø beton mm 500 500 410 340 290
Vandmængde ca. l/min 2,2 2,2 2,0 1,8 1,7
Driftsdata SR75 - Motortrin 3
Trinindstilling/omdrejningstal 1/min 1/180* 2/215 3/260 4/310 5/360
Bor Ø beton mm 320 320 260 220 150
Vandmængde ca. l/min 1,8 1,8 1,6 1,5 1,2

Driftsdata SR75 S - Motortrin 1
Trinindstilling/omdrejningstal 1/min 1/75* 2/90 3/105 4/130 5/150
Bor Ø beton mm 800 750 630 520 450
Vandmængde ca. l/min 2,8 2,7 2,5 2,3 2,1
Driftsdata SR75 S - Motortrin 2
Trinindstilling/omdrejningstal 1/min 1/150* 2/175 3/210 4/250 5/290
Bor Ø beton mm 450 380 320 260 230
Vandmængde ca. l/min 2,1 1,9 1,8 1,6 1,5
Driftsdata SR75 S - Motortrin 3
Trinindstilling/omdrejningstal 1/min 1/230* 2/280 3/330 4/390 5/460
Bor Ø beton mm 290 240 200 170 140
Vandmængde ca. l/min 1,7 1,5 1,4 1,3 1,2

* Disse motortrin med reduceret effekt

** Boringer over Ø 250 mm kan kun udføres med et særligt stabilt borestativ, og hvis der anvendes
kraftige dyvler til fastgøring.

Fra Ø 400 mm skal der anvendes boreværktøjer med særlig stor skæreevne med lavt pressetryk og
stor rundløbs-præcision.

SR65/68/75: Maskinen må kun fastgøres på en yderst stabil borestander og ubetinget med 8
skruer (SR65 med 6 skruer).

Læg venligst mærke til at maskinen udvikler et drejningsmoment på op til 700 Nm og at
drejningsmomentet ved blokering af borekronen kan stige op til 1000 Nm.

3.2 Leveringsomfang

Diamant-kerneboremaskine (1) med kuglehane og stiknippel (1a) og betjeningsvejledning.

3.3 Støjemission og vibration (EN 62841)

SR25/38 SR65/68/75
Den typiske A-værdi for lydtryksniveau er på 75 dB(A) 80 dB(A)
Den typiske A-værdi for lydtryksniveau er på 88 dB 92 dB
Den typiske værdi for acceleration er 2,5 m/s² 2,5 m/s²

4. F O R B E R E D E L S E

Kontrollér, at maskinen ikke er blevet beskadiget under transporten. Se efter, om netspændingen
stemmer overens med spændingen, som er angivet på typeskiltet.

69

4.1 Elektrisk tilslutning

Slut kun SR25/38/65/68/75 til et beskyttelsesstik med korrekt jordforbindelse. Brug kun
forlængerkabler af høj kvalitet med tilstrækkeligt tværsnit:

SR25/38: indtil længde på 75 m - 3G2,5 kvalitet f.eks. H 07BQ-F eller H 07RN-F
SR65/68/75: indtil længde på 75 m - 4G2,5 kvalitet f.eks. H 07BQ-F eller H 07RN-F

Ifølge de nyeste retningslinjer EN62841-1, EN62841-3-6, skal den elektriske tilslutning af diamant­kærneboremaskiner (SR25/38) med vandtilføring generelt foretages ved hjælp af et fejlstrømsrelæ
(HFI, PRCD).

I henhold til disse bestemmelser er strømkablet til kærneboremaskinen udstyret med en person­sikkerhedskontakt (PRCD). Denne virker både som HFI-beskyttelse og som
overspændingsbeskyttelse.

PRCD'en tændes ved at trykke på ON-tasten efter at netstikket er sat i stikdåsen. Når spændingen
falder frakobler PRCD'en og skal efter at spændingen er vendt tilbage trykkes påny.
Fejlstrømsværdien for aktivering af sikkerhedskontakten er på 10 mA.

GIV AGT: PRCD'en må ikke ligge i vandet. Den skal altid kontrolleres for sin fejlfrie
funktion inden påbegyndelsen af arbejderne.

Overhold de pågældende nationale bestemmelser i forbindelse med tilslutning af
diamant-kerneboremaskiner.

Sørg for, at forlængerledningen ikke er rullet op under drift, så varmen kan ledes
tilstrækkeligt bort. Tænk på, at SR25/38 udtager den maksimalt mulige strøm fra det
elektriske net. Slut derfor ikke andre forbrugere til den pågældende sikring, da ledning
og netsikring ellers overbelastes. Vær forsigtig, at SR65/68/75’en kun er sluttet til en
jordet 16A CEE sokkel. Hvis du betjener maskinen på en højere sikret sokkel, risikerer
du i tilfælde af eventuelle fejl, at elektronikken brænder helt af. Efter de pågældende
bestemmelser, så må maskiner i erhvervsmæssigt område kun drives over
bygningsstrømfordelere. Vær opmærksom på, at der derved grundlæggende er
integreret fejlstrømssikringskontakter af type B, eller B+, da en FI type A i tilfælde af fejl
kan svigte, dvs. ikke udløses. Gennem den høje afledningsstrøm kan maskinen
elektrisere ved berøring, når preltråden ikke er korrekt tilsluttet. Træk i dette tilfælde
netstikket absolut med det samme og kontrollér preltråden.

Boremaskinen kan bruges/tilsluttes en generator eller transformator på byggepladsen forudsat
følgende betingelser overholdes:

- Drift spænding inden for +5 % og - 10 % nominelle spænding

- At der forefindes et integreret automatisk spændings kontrolanlæg med forstærkning

- Frekvens 50 - 60 Hz; maks. 65 Hz

- AC - spænding, udgangseffekt på mindst:
SR25/38 - 4 kVA
SR65/68/75 - 13 kVA

Brug aldrig flere enheder på samme generator/transformer på samme tid, tænd og sluk af Andre
enheder kan forårsage under/over-spænding spidser som kan ødelægge maskinen.

4.2 Vandtilslutning

Slut maskinen til vandforsyningen via stikniplen.

Obs: Maks. vandtryk 3 bar

Som forbindelsesstykke til maskinen kan du bruge en GARDENA-kobling. Plastkoblingen kan fås
f.eks. i byggemarkeder eller i have-specialforretninger. Du kan købe en messingkobling af høj kvalitet
direkte hos WEKA.
Brug kun rent ledningsvand, da snavset vand forstyrrer varmeovergangen til kølefladerne voldsomt,
og derved kan der opstå uoprettelige skader på motoren. Derudover slides akseltætningsringene
meget hurtigt.

Hvis der kommer vand ud af lækboringen på vandtilslutningsringen eller den bageste del af

70

motoren, skal tætningsringene omgående udskiftes.
Dette bør kun udføres i et autoriseret specialværksted.
Obs: Ved fuld belastning er det nødvendigt med mindst 1l vand pr. minut til køling af motoren.
Åbn kuglehanen efter drift, så køleåbningen løber tom. Dette er særligt vigtigt i de kolde
årstider - frostfare.

4.3 Montage i borestativ

SR25/38/68 fastgøres ved drevets fod (se billed) med 4 M8-skruer (SR75: 8 M8-skruer, SR65: 6 M6­skruer) til borestativet (2) eller til en adapterplade, som leveres af borestativets producent.

Skru skruerne fast med et drejemoment på 20 Nm, og vælg skruelængden, så
indskruningslængden er mindst 20 mm (SR25/38 15mm).

Sær kun maskinen i et borestativ, som er stabilt og udstyret med præcise føringer med minimum af
slør.
Sørg for, at maskinens akse forløber helt parallelt med borestativets søjle. Brug kun borestativer med
tilstrækkelig stabilitet.

Hiv kun i borebiten, hvis der ikke er nogen hindringer i borehullet, dvs. forsøg ikke at trække en
ødelagt borebit ud, da stor vinkel på bore spindlen kan bryde den bærende sag.

Da borestativet ikke er del af leveringsomfanget, har vi kun nævnt nogle af de vigtigste anvisninger til
brug af stativet.

Sikkerhes- og arbejdshenvisningerne til den anvendte borestander skal absolut
overholdes.

Fastgøring

Fastgøring med dyvler, støtte.

Normalt bruges der dyvler til fastgøring.
Brug kun metaldyvler.

Det er også muligt at spænde borestativet fast med en passende støtte (spændsøjle) mod en fast
væg.
Spændsøjler kan købes i diamant-værktøjsforretninger.

Med SR25/38/65/68/75 kan du uden yderligere installationer bore over hovedhøjde. Til at beskytte
den betjenende person mod vand bør dog generelt anvendes en vand opsamlingsring (borestander
tilbehør). Husk på at den gennemborede kerne glider ind i borekronen og yderligere belaster
maskinen og borestanderen. Større kerner bør sikres tilsvarende.

For at undgå en for stor kropsmæssig belastning, så skal diamant-kerneboremaskinerne og
borestanderen kun monteres og bæres i skilt tilstand.

4.4 Diamant-borekrone (værktøj)

Værktøjsoptagelsen til SR25/38/65/68/75 består af en gevindtap med 1 1/4" UNC (M33/3).
Brug kun passende diamantværktøjer af høj kvalitet.
Brug værktøj med høj skæreeffekt og sørg for, at diamantsegmenterne i forhold til borekronerøret
rager tilstrækkeligt langt ud på den indvendige og udvendige diameter.
Smør værktøjsgevindet med lidt vandfast fedt, så værktøjet let kan løsnes igen.

Skru borekronen fast på værktøjsgevindet. Sørg for, at rundløbsdifferencen på borekronens
diamantsegmenter ikke er større end 1 mm (rundløbstolerance).

Til udskiftning af borekronen bruges udelukkende en passende svensknøgle. Hold samtidig fast på

71

borespindlen med en anden svensknøgle.

Brug aldrig en hammer eller lignende til at løsne borekronen med. Gør evt.
svensknøglen længere i stedet for.

5. I D R I F T S Æ T T E L S E

5.1 Tastatur og display

Model SR25/38/65/68/75 er udstyret med et display. Via tastaturet kan motoren startes (grøn knap)
og slukkes (rød knap). Via knapperne + og – kan hastigheden forudindstilles I 6 (4) forskellige trin.
Den passende borediameter vises I displayet. Når der trykkes på den grønne knap, startes motoren
med den valgte forudindstillede hastighed. Hastigheden kan også skiftes under boring ved at vælge
ny hastighed på + og – knapperne og trykke på den grønne startknap igen.

Ved SR25/65 bliver der henholdsvis skiftevis vist to borediameter. Den første værdi svarer derved til
en skærehastighed på 2,5 m/s, den anden en på 4,5 m/s.

Ved SR38/68/75 bliver der henholdsvis skiftevis vist tre forskellige borediameter, som svarer til de tre
geartrin. De viste borediameter er dermed beregnet til em middel skærehastighed på 3,5 m/s.

Omdrejningstallene overlapper hinanden i de enkelte trin. Altså kan mindst to trin til en borediameter
vælges tilsvarende for at opnå de bedst mulige resultater.

5.2 Soft turn funktion

Gennem fælles betjening af + og – taste vælges soft turn funktionen, som signaliseres gennem
skiftende visning af ciffrene 000 og 999. Efter betjening af starttasten kører maskinen med et lille
omdrejningstal på 40 1/min og et meget lille drejningsmoment. Ved denne indstilling kan der uden
fare drejes maskinelt op for boreværktøjet.

5.3 Motorværn

Det elektroniske motorværn regulerer motorstrømmen og begrænser denne til den maksimale værdi.
Derigennem reduceres omdrejningstallet kraftigt ved en overbelastning. Aflastes motoren nu igen, så
stiger omdrejningstallet igen til det nominelle omdrejningstal. Overbelaster De motoren yderligere,
indtil omdrejningstallet falder helt ned til nul, så slukker elektronikken for motoren efter nogle få
sekunder.

Kører motoren med for lidt kølevand, slukkes der for den gennem den integrerede sikring imod
overophedning. Sørg nu omgående for at der cirkulerer tilstrækkeligt kølevand gennem motoren
(mindst 1l/min) for at afkøle den hurtigt.

Sørg principielt for en tilstrækkelig vandkøling, da motor og elektronik for driften ellers kan
tage skade.

5.4 Fejlmelding

Opstår der en fejl, så blinker den røde LED-lampe under starttasten og fejlkoden bliver vist på
displayet i form af et tociffret tal. Ciffrenes betydning bliver efterfølgende forklaret.

Fejlkode Betydning Forholdsregel
1 Overstrøm Motoren blev pludselig overbelastet (blokeret)
2 Overtemperatur Motorens køling er for lille. Vandtemperatur for høj eller

der er for lidt cirkulation

3 Overbelastning Motoren blev i længere tid blokeret eller betjent i

overbelastningsområdet (nedgang i omdrejningstallet).
4 Interrupt alvorlig fejl i controlleren
5 Watchdog alvorlig fejl i controlleren
6 Brown out alvorlig fejl i controlleren
8 Vedligeholdelsesinterval

overskredet

efter 250 drifttimer skal maskinen vedligeholdes. For at

kunne starte, så skal starttasten betjenes tre gange
10 Mellemkredsspænding

mangler

Ladeafbryder til Uzw defekt

11 Netspænding for høj Maskinen har for høj spænding (generator)
12 Netspænding for lav Maskinen har for lav spænding (generator)
13 Driftspænding for høj Spændingen er konstant eller kortvarigt for høj (generator

eller forstyrrende spænding)
14 Driftspænding for lav Spændingen er altid eller kortvarigt for lav under driften

(for langt forlængelseskabel; for lille tværsnit; generator

eller faseudfald)

72

Fejlene 10 - 14 skal kvitteres gennem betjening af den røde STOP-taste.
Fejlene 04 - 06 kan ikke kvitteres. Man må gå ud fra at motorstyringen er defekt.

Forbindes maskinen med det elektriske net, så overføres først motorcontrollerens data til
displaycontrolleren. Det varer nogle sekunder. Imens blinker den grønne LED-lampe under
starttasten. Så snart den går ud, er maskinen driftklar.

5.5 Fejlanalyse

Fejlanalysen er først og fremmest bestemt for SR-maskinernes service. For at komme ind i
servicemenuen, så tryk venligst starttasten mens De forbinder maskinen med det elektriske net
(stikket stikkes i). Hold starttasten så længe trykket, indtil den grønne LED-lampe under starttasten
begynder at blinke og slip så tasten. Med + og - tasterne navigerer De gennem servicemenuen.
Gennem fornyet betjening af starttasten kommer De igen ud af servicemenuen.

De enkelte menupunkter er efterfølgende oplistet:

Menupunkt Kort betegnelse Betydning
1 STZ Drifttimer indtil service (vedligeholdelse)
2 BSZ Samlet antal af de ydede drifttimer
3 On-Counter Antal af tændcyklerne
4 OFF-Counter Antal af slukcyklerne
5 VN-ST Motorstyringens softwareversionsnummer
6 VN-IO I/O-styringens softwareversionsnummer
7 Type Maskintype
08 - 31 Fejllagring Her bliver de sidst optrådte fejl (maks. 24) givet ud. Derved blinker

skiftevis indeks og fejlkode. Den sidst optrådte fejl blinker med
dobbelt frekvens.

5.6 Indstillinger

SR38/68/75 har et drev med 3 indstillinger.
Skift aldrig med magt og kun, når maskinen er i friløb eller står stille.

Vælg altid det rigtige omdrejningstal efter borediameteren (se ovenstående tabel og mærkepladen på
maskinen).

5.7 Sikkerhedskobling

Den integrerede sikkerhedskobling beskytter betjeningspersonen, maskine og værktøj mod høj
mekanisk overbelastning. Hvis den anvendes rigtigt, mærker du knap nok, at koblingen udløses.

5.8 Boring

Indstil vandmængden på kuglehanen (1a) efter ovenstående tabel. Sørg for, at det borede materiale
skylles helt væk fra borehullet.
Der skylles for lidt, hvis der danner sig boreslam omkring borehullet.

Arbejd med tilstrækkelig pressekraft. Hvis der presses for lidt, har diamanterne tendens til at "polere".
Fremføringshastigheden bliver mindre og mindre, indtil der ikke kommer mere boremateriale.
Dette kan kun afhjælpes, ved at diamant-segmenterne "efterslibes" med en SiC-slibesten. Hvis
drejemomentet er for lavt, skal du skifte til den næste lave indstilling.

Sørg for, at borekronen og dermed borestativet ikke vibrerer, da diamanterne derved rives ud af
fastgøringen, og borestativ og maskine slides voldsomt.

Ved gennemboring af jernarmeringer skal pressekraften eventuelt øges, og hvis det er nødvendigt,
stilles der tilbage til den næste, lavere indstilling.

Hvis boreværktøjet sidder fast, må du ikke prøve at løsne det motorisk ved at tænde og slukke for
maskinen. Sluk straks for maskinen, og løsn borekronen ved at dreje til højre og venstre med en
passende gaffelnøgle. Træk forsigtigt maskinen ud af borehullet.

Sørg for, at De ikke borer ind i eller gennem et vandrør eller en elektrisk ledning. I
tvivlstilfælde bør De afsøge boreområdet med en ledningsdetektor.

73

6. V E D L I G E H O L D E L S E

OBS: Træk som grundregel altid netstikket ud, før der begyndes på arbejde med
vedligeholdelse eller reparation.

Rengør maskinen, når du er færdig med at bore. Rengør også optagelsen til borekronen, og smør
den med fedt.
Rengør maskinen med en tør eller fugtig klud og ikke med en kraftig vandstråle.

Sørg for, at især kabinettet, kabelindføringerne og ON-OFF-knappen ikke beskadiges,
og tag omgående SR25/35/65/75 ud af drift, hvis disse dele beskadiges, da der kan
trænge vand ind, og derved kan betjeningspersonen udsættes for betydelig risiko for
"elektrisk stød". Endvidere kan der regnes med, at den kostbare elektronik beskadiges,
så den ikke kan repareres igen.

Der er integreret en driftstimetæller i SR25/38/65/68/75 , som er indstillet til 250 timer. Når
denne driftstid er nået, skal der tændes tre gange for startknappen for at starte motoren.
Aflever nu maskinen til eftersyn på en WEKA-servicestation, så maskinen vedligeholdes, og
tælleren kan resettes igen. Arbejd i egen interesse ikke videre i mere end 20 timer, da alle
garantikrav ellers ophæves.

Ved beskadigelse af PRCD eller stikket, så må denne kun repareres, henholdsvis erstattes i et
autoriseret fagværksted (www.weka-elektrowerkzeuge.de).

Ved beskadigelse af kablet, så skal dette erstattes gennem et specielt fremstillet kabel, som kan fås
hos et autoriseret fagværksted.

6.1 Drev med oliebad

SR25/38/65/68/75 har som alle diamant-kerneboremaskiner fra WEKA et drev med oliebad.
Med den særligt effektive smøring får maskinen ekstra høj levetid. Hold især øje med lækager.

Hvis du lægger mærke til, at der kommer olie ud, skal du straks slukke for maskinen og sende den til
eftersyn på et af vores serviceværksteder eller direkte til os. Adresserne kan du finde på internettet.

6.2 Vandtilslutning

Hvis der løber vand ud af lækboringen på vandtilslutningsringen (pos. 91), skal tætningsringene (pos.
131 + 133) omgående udskiftes.
Dette bør kun udføres i et autoriseret specialværksted.

7. G A R A N T I

Fra leveringsdagen giver 12 måneders garanti for WEKA-kærneboremaskinen. Indenfor
denne periode afhjælper vi materiale- og produktionsfejl gratis. Der overtages ingen garanti for
normal slitage, for overbelastning, for skader som følge af at betjeningsvejledningen er blevet
ignoreret eller for indgreb som er foretaget af ikke autoriserede personer eller anvendelse af
fremmede dele.

8. K O N F O R M I T E T S E R K L Æ R I N G

Betydning: Diamantkæneboremaskine - til boring i sten, beton og murværk
Typ: SR25, SR38, SR65, SR68, SR75 (og variante)
bort serie nr.: 0113001

74

Vi bekræfter selvansvarligt, at dette produkt er i overensstemmelse med følgende normer: EN55014­1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60204-1 (SR65/68/75), EN 62841-1 (SR25/38), EN
62841-3-6 (SR25/38), i henhold til bestemmelseme i direktiverne 2006/42/EG, 2011/65/EU, og
2014/30/EU.

WEKA Elektrowerkzeuge Neubulach, 20.04.2016
Auf der Höhe 20 Wilhelm Wurster, Dirigent
D 75387 Neubulach

9. B O R T S K A F F E L S E

Efter direktivet 2002/96/EF er vi forpligtede til at tage gamle apparater retur og skille dem
ad og recycle dem. Sørg for, at gamle apparater ikke kommer i usorteret
husholdningsaffald, men afleveres hos os eller til vores repræsentanter i udlandet.

Übersetzung der Originalbetriebsanleitung - 0416

75

S

BRUKSANVISNING FÖR DIAMANTBORRMASKIN SR25, SR38, SR65, SR68, SR75

Läs noggrannt igenom denna anvisning innan maskinen tas ibruk!

WEKA diamantborrmaskinen är en utomordentlig produkt, med vilken ni, vid reglementsenlig
användning, säkerligen kommer att vara belåten.

1. A L L M Ä N N A S Ä K E R H E T S F Ö R E S K R I F T E R

OBS: Vid användning av elverktyg bör följande säkerhetsföreskrifter alltig följas, för
undvikande av elektrisk stöt, skada och brandfara. Läs och följ dessa föreskrifter, innan
ni använder apparaten. Spara dessa föreskrifter väl.

1) Arbetsplats säkerhet

a ) Håll ordning på er arbetsplats. Oordning orsakar olycksfallsrisker.

b ) Använd inte elverktyg i närheten av brännbara gaser.

c ) Håll barn på avstånd. Låt inte oberättigade personer röra verktyget eller kablarna. Håll

dylika personer på avstånd från arbetsområdet.

2) Elektrisk säkerhet

a ) Maskinens stickkontakt måste passa i strömuttaget. Stickontakten får inte bytas

ut mot stickkontakt utan jord. Använd aldrig adaptrar tillsammans med jordade

elektriska maskiner. Originalkontakter minskar risken för elektriska stötar.

b ) Skydda er mot elektrisk stöt. Undvik kroppskontakt med jordade delar, t.ex. rör,

värmeelement, spisar, kylskåp etc.

c ) Beakta omgivningens inverkan. Ställ inte ut elverktyg i regn.

d ) Använd inte kablarna till andra ändamål. Bär inte verktyget i kabeln och dra inte

loss apparaten från stickkontakten med kabeln. Skydda kebeln mot hetta, olja och
skarpa kanter.

e ) Använd vid utearbeten endast härför tillåtna och märkta förlängningskablar.

f ) I överensstämmelse med europeiska och internationella bestämmelser ska den

elektriska anslutningen för diamant-kärnborrmaskiner med vattentillförsel alltid
genomföras via en felström-skyddskontakt (FI). PRCD får inte ligga i vatten.
Regelbunda kontroller ska genomföras att den fungerar felfritt genom att TEST­knappen trycks ned. Använd aldrig diamantkärnborrmaskinen direkt på elnätet vid

våtborrning utan PRCD eller FI.

3) Säkerhet för person

a ) Var hela tiden uppmärksam. Observera ert arbete. Gå förnuftigt tillväga och använd

inte elverktyget då ni är okoncentrerad.

b ) Personlig skyddsutrustning. Använd alltid skyddsglasögon. Annan

skyddsutrustning som andningsskydd, halkfria skor,skyddshjälm och hörselskydd skall
användas vid behov för att minska skaderisken och eventuella skador.

c ) Undvik oavsiktig atart. Bär aldrig till strömnätet anslutna elverktyg med fingret

på avbrytaren. Förvissa er om, att avbrytaren är frånkopplad vid anslutning till
strömnätet.

d ) Lämna inga verktygsnycklar på plats. Försäkra er innan tillkopplingen att nycklar och

instickningsverktyg är avlägsnade.

e ) Böj er inte alltför djupt. Undvik onormala kroppsställningar. Arbeta aldrig från

stege. Sörj för en säker stans och behåll hela tiden jämvikten.

f ) Bär ändamålsenlig klädsel. Bär inga vida kläder eller smycken. De kan fastna i

rörliga delar. Vid utearbeten är gummihandskar och rutschfria skodon att föredra. Bär
hårnät ifall ni har långt hår.

g ) Anslut en damsugning till elverktyget, om det är preparerat för damsugning och

kontrollera att den fungerar normalt.

h ) Låt dig inte invaggas i falsk säkerhet och försumma inte säkerhetsreglerna för

elverktyg när du har använt verktyget ofta och känner dig väl förtrodd med det.

Oaktsamt agerande kan inom bråkdelen av en sekund orsaka allvarliga personskador.

76

4) Vana och behandling av elverktyg

a ) Överbelasta inte era elverktyg. De arbetar bättre och säkrare inom angivna

effektområden.

b ) Använd inga elverktyg, vars avbrytare inte kan slås till eller från. Skadade

avbrytare bör bytas ut av en kundtjänstverkstad.

c ) Dra ut stöpseln då apparaten inte används, vid underhåll och vid verktygsbyte.
d ) Förvara era elverktyg säkert. Oanvända verktyg bör förvaras torrt, i låsta utrymmen

och utom räckhåll för barn.

e ) Sköt noga om era elektroverktyg. Kontrollera att er apparat inte är skadad. Före

vidare bruk av elverktyget bör skyddanordningar eller skadade delar noggrannt
undersökas och deras funktion kontrolleras. Kontrollera, att funktionen hos de
rörliga delarna är i ordning, att de inte klämmer, att inga delar är brutna, att
samtliga delar är riktigt monterade och att alla övriga förhållanden, som kan
inverka på apparatens användning, är i ordning. Skadade skyddsanordningar och

delar bör omedelbart repareras av en kundtjänstverkstad eller bytas ut, ifall inget annat
nämnes i bruksanvisningarna.

f ) Håll era verktyg vassa och rena, för att kunna arbeta bättre och säkrare. Följ

underhållsföreskrifterna vid verktygsbyte. Kontrollera regelbundet kabeln och låt en
erfaren fackman byta ut den vid skada. Kontrollera regelbundet förlängningskablar och
ersätt dem, ifall de skadats. Håll handtag torra samt olje- och fettfria.

g ) Använd för er egen säkerhet endast tillbehör och tilläggsapparater, vilka är

nämnda i bruksanvisningen eller erbjudes i respektive katalog. Användning av
andra än de angivna verktygen eller tillbehören kan orsaka personlig skaderisk.

h ) Håll handtag och handtagsytor torra, rena och fria från olja och fett. Halkiga

handtag och handtagsytor ger ingen säker användning och kontroll av elverktyget i
oförutsedda situationer.

5) Service
a ) Maskinen skall repareras av auktoriserad serviceverkstad eller utbildad service-

tekniker med original reservdelar som garanterar att maskinens säkerhet
bibehålls.

Låt en behörig elektriker reparera elverktyget. Detta elverktyg överensstämmer med de
tillämpliga säkerhetsbestämmelserna. Reparationer får endast genomföras av en
behörig elektriker genom att originalreservdelar används, i annat fall kan operatören
råka ut för olycksfall.

6) Säkerhetsföreskrifter för borrmaskin
a ) Vid utförandet av borrning, som kräver att vatten används, led vattnet bort från

arbetsområdet eller använd ett vattenuppsamlingssystem. Dylika

försiktighetsåtgärder håller arbetsområdet torrt och minskar risken för elektriska stötar.

b ) Använd elverktygets isolerade handtagsytor när arbeten utförs som kan leda till

att skärverktyget kommer emot dolda strömkablar eller den egna nätkabeln. Om
skärverktyget kommer i kontakt med en strömförande kabel kan också metalldelar hos
elverktyget bli strömförande och orsaka en elektrisk stöt.

c ) Bär hörselskydd vid diamantborrning. Bullerpåverkan kan orsaka hörselskador.
d ) Om insatsverktyget fastnar, sluta att trycka på och stäng av verktyget. Kontrollera

och avlägsna orsaken till att insatsverktyg fastnar.

e ) Om du vill starta om en diamantborrmaskin som sitter i ett arbetsstycke,

kontrollera om insatsverktyget kan vrida sig fritt innan maskinen sätts på. Om
insatsverktyget sitter fast, kan det eventuellt inte vrida sig, vilket kan leda till att
verktyget överbelastas och att diamantborrmaskinen lossnar från arbetsstycket.

f ) När borrstativet fästs på arbetsstycket med hjälp av pluggar och skruvar,

kontrollera att den förankring som används kan hålla maskinen i säkert läge
under användning. Om arbetsstycket inte är motståndskraftigt eller poröst, kan

pluggarna dras ut och borrstativet lossna från arbetsstycket.

g ) När borrstativet fästs vid arbetsstycket med hjälp av en vakuumpump,

kontrollera att ytan är slät, ren och ej porös. Fäst inte borrstativet på laminerade
ytor, som t.ex. kakel och beläggningar av kompositmaterial. Om arbetsstyckets
ovansida inte är slät, plan eller ordentligt fastsatt, kan vakuumplattan lossna från
arbetsstycket.

h ) Innan borrning, säkerställ att vakuumeffekten är tillräcklig. Om vakuumeffekten

inte är tillräcklig kan vakuumplattan lossna från arbetsstycket.

77

i ) Utför aldrig borrningar ovanför huvudet när maskinen endast är fäst med hjälp av

vakuumplatta. Om vakuumet förloras lossnar vakuumplattan från arbetsstycket.

j ) Vid borrning genom väggar eller innertak, se till att personer och arbetsområdet

på den andra sidan är skyddade. Borrkronan kan sträcka sig ut genom borrhålet och
borrkärnan kan ramla ut på den andra sidan.

k ) Vid arbeten ovanför huvudet, använd alltid ett vattenuppsamlingssystem enligt

tillverkarens föreskrifter. Se till att inget vatten tränger in i verktyget. Vatten som
tränger in i elverktyget ökar risken för elektriska stötar.

2. S Ä R S K I L D I N F O R M A T I O N - var god beakta!

Denna kärnborrmaskin är endast ämnad för industriell användning och får endast betjänas av
utbildad personal.
Enligt föreskrift får den endast användas för borrning i sten, betong och murverk.
För driften skall tillämpliga föreskrifter beaktas.

Elektriska verktyg skall regelbundet (ca. var 6:e månad) kontrollas med avseende på säkerheten av
behörig personal.

Koppla efter ett arbetsavbrott till borrmaskinen först sedan kontroll skett, att borrkronan kan vridas
fritt.

Använd hörselskydd vid användning av denna maskin.

3. T E K N I S K B E S K R I V N I N G

SR25/38/65/68/75 är en diamantborrmaskin som endast kan användas om den har monterats i ett
borrstativ (2) (stativstyrning).
Maskinen är lämplig för borrning i sten, betong, asfalt och murverk. Med vattnet som tillförs med
kulventilen (1a) genom diamantborrkronan (3) spolas det lösa materialet bort samtidigt som verktyget
kyls (våtborrning).
Borrverktyget, diamantborrkronan (3), består av en ihålig borr som är bestyckad med fastlödade eller

-svetsade segment som har impregnerats med diamantskär.

Vid behov kan spolvattnet sugas bort med en universalsugare genom en vattenuppsamlingsring (4).
Maskinen får ej användas för annat syfte eller med annat verktyg än angivet.
SR25/38/65/68/75 är spolsäker och motsvarar därmed skyddsklass IP 55.

Motorn är vattenkyld, dvs. kyl- och spolvattnet för borrkronan strömmar igenom motorns kylspiraler
innan det matas till borrkronan.
Vid ändamålsenlig användning kan vatten inte tränga in i maskinen. Vertikalborrning (över huvudet)
kan alltså utan vidare genomföras utan att särskilda åtgärder först måste vidtas.
En underspänningsutlösning har dessutom integrerats i SR25/38/65/68/75.
Efter ett avbrott i strömförsörjningen startar inte maskinen upp oavsiktligt efter att strömmen har
kommit tillbaka.

SRXXS kännetecknar kärnborrmaskiner med ett snabbare växelutförande.
SR25/38/65/68/75 är utrustad med en ny SR-motor (SR = switched reluctance).

En mikroprocessorstyrd effektelektronik utför kommutering (skiftande strömmatning till statorpolerna).
Varvtalet hålls näst intill konstant inom hela effektintervallet, vilket underlättar första borrningen.
Förutom de tre olika effektstegen som kan kopplas in med växeln, kan även motorn köras med tre
olika växlar.

SR38/68/75 har försetts med en växellåda med 3 växlar. Förutom med de tre växlarna kan motorn
dessutom köras i olika steg. Man kan alltså välja växlar enligt tabellen (se nedan).

Spindelvarvet ändras endast via motorn på SR25/65, på det sättet erhålls sex vxlar som kan ändras
under drift.

3.1 Tekniska data

Maskintyp SR25 SR25S SR38 SR38S SR 65 SR65S SR68 SR 75 SR75 S
Märkspänning V 230 400 3~
Märkström A 16 15
Märkeffekt W 3700 7500
Avgiven effekt W 2700 5700
Märkfrekvens Hz 50-60 50-60
Varvtal (max.

belastning)

1/min 230 -

570

300 ­740

180 ­1370

340­2580

140 - 305 260 - 560 205 - 1370 60 - 300 80 - 435

Borrdiam. i betongcamm 70 -

370

65 - 300 50 -

400

20-280 125 - 540 80 - 330 50 - 350 150 - 900 100 - 600

Vikt kg 14,7 14,7 16 18,3 14,7 16 19,5
Skyddsklass IP 55
Verktygsfäste 1 1/4" UNC, M33/3

78

Driftsdata SR25 Varvtal 1 Varvtal 2 Varvtal 3 Varvtal 4 Varvtal 5 Varvtal 6
Varvtal mm 230 280 340 410 490 570
Borrdiam. betong 1/min 200 - 370 170 - 310 140 - 260 110 - 210 100 - 180 70 - 150
Vattenmängd ca l/min 1,4 -2,0 1,3 - 1,8 1,2 - 1,6 1,0 - 1,5 1,0 - 1,4 0,9 - 1,2

Driftsdata SR25S Varvtal 1 Varvtal 2 Varvtal 3 Varvtal 4 Varvtal 5 Varvtal 6
Varvtal mm 300 360 430 530 630 740
Borrdiam. betong 1/min 160 - 300 130 - 240 110 - 200 90 - 160 75 - 140 60 - 120
Vattenmängd ca l/min 1,3 -1,9 1,1 - 1,6 1,0 - 1,4 1,0 - 1,3 0,9 - 1,2 0,8 - 1,1

Driftsdata SR38 - Motorsteg 1
Brytarens läge/varvtal 1/min 1/180 2/220 3/260 4/320 5/380 6/440
Borrdiam. betong mm 400 310 255 210 175 150
Vattenmängd ca l/min 2,0 1,8 1,6 1,4 1,3 1,2
Driftsdata SR38 - Motorsteg 2
Brytarens läge/varvtal 1/min 1/360 2/430 3/520 4/630 5/755 6/880
Borrdiam. betong mm 190 155 130 105 90 75
Vattenmängd ca l/min 1,4 1,2 1,1 1,0 0,9 0,9
Driftsdata SR38 - Motorsteg 3
Brytarens läge/varvtal 1/min 1/560 2/670 3/810 4/980 5/1180 6/1370
Borrdiam. betong mm 120 100 80 70 55 40
Vattenmängd ca l/min 1,1 1,0 0,9 0,8 0,7 0,6

Driftsdata SR38S - Motorsteg 1
Brytarens läge/varvtal 1/min 1/340 2/410 3/490 4/600 5/715 6/835
Borrdiam. betong mm 280 160 135 110 90 80
Vattenmängd ca l/min 1,7 1,3 1,2 1,0 0,9 0,9
Driftsdata SR3S8 - Motorsteg 2
Brytarens läge/varvtal 1/min 1/680 2/810 3/970 4/1180 5/1410 6/1650
Borrdiam. betong mm 100 80 70 60 50 40
Vattenmängd ca l/min 1,0 0,9 0,8 0,8 0,7 0,6
Driftsdata SR38S - Motorsteg 3
Brytarens läge/varvtal 1/min 1/1060 2/1260 3/1520 4/1840 5/2210 6/2580
Borrdiam. betong mm 60 50 40 35 30 20
Vattenmängd ca l/min 0,8 0,7 0,6 0,6 0,5 0,4

Driftsdata SR65 Varvtal 1* Varvtal 2 * Varvtal 3* Varvtal 4 Varvtal 5 Varvtal 6
Varvtal mm 140 175 205 240 270 305
Borrdiam. betong 1/min 330 - 500 270 - 440 230 - 370 200 - 320 175 - 280 125 -250
Vattenmängd ca l/min 2,2 - 2,7 2 - 2,5 1,8 - 2,3 1,7 - 2,1 1,6 - 2 1,3 - 1,9

Driftsdata SR68 - Motorsteg 1
Brytarens läge/varvtal 1/min 1/205 2/245 3/290 4/340 5/400 6/450
Borrdiam. betong mm 350 275 235 200 170 150
Vattenmängd ca l/min 1,9 1,7 1,5 1,4 1,3 1,2
Driftsdata SR68 - Motorsteg 2
Brytarens läge/varvtal 1/min 1/410 2/480 3/570 4/670 5/790 6/880
Borrdiam. betong mm 165 140 120 100 85 75
Vattenmängd ca l/min 1,3 1,2 1,1 1,0 0,9 0,9
Driftsdata SR68 - Motorsteg 3
Brytarens läge/varvtal 1/min 1/640 2/750 3/880 4/1040 5/1230 6/1370
Borrdiam. betong mm 105 90 75 65 55 50
Vattenmängd ca l/min 1,0 0,9 0,9 0,8 0,7 0,7
Driftsdata SR75 - Motorsteg 1
Brytarens läge/varvtal 1/min 1/60* 2/70 3/85 4/100 5/115
Borrdiam. betong mm 950 950 800 670 580
Vattenmängd ca l/min 3,1 3,1 2,8 2,6 2,4
Driftsdata SR75 - Motorsteg 2
Brytarens läge/varvtal 1/min 1/115* 2/140 3/165 4/200 5/230
Borrdiam. betong mm 500 500 410 340 290
Vattenmängd ca l/min 2,2 2,2 2,0 1,8 1,7
Driftsdata SR75 - Motorsteg 3
Brytarens läge/varvtal 1/min 1/180* 2/215 3/260 4/310 5/360
Borrdiam. betong mm 320 320 260 220 150
Vattenmängd ca l/min 1,8 1,8 1,6 1,5 1,2

79

Driftsdata SR75 S - Motorsteg 1
Brytarens läge/varvtal 1/min 1/75* 2/90 3/105 4/130 5/150
Borrdiam. betong mm 800 750 630 520 450
Vattenmängd ca l/min 2,8 2,7 2,5 2,3 2,1
Driftsdata SR75 S - Motorsteg 2
Brytarens läge/varvtal 1/min 1/150* 2/175 3/210 4/250 5/290
Borrdiam. betong mm 450 380 320 260 230
Vattenmängd ca l/min 2,1 1,9 1,8 1,6 1,5
Driftsdata SR75 S - Motorsteg 3
Brytarens läge/varvtal 1/min 1/230* 2/280 3/330 4/390 5/460
Borrdiam. betong mm 290 240 200 170 140
Vattenmängd ca l/min 1,7 1,5 1,4 1,3 1,2

* Dessa motorsteg är effektreducerade

** Borrning med diameter över 250 mm kan endast utföras med ett särskilt stabilt borrstativ som har
förankrats med säkerhetsexpandrar.

Om diametern överskrider 400 mm krävs särskilt lättskärande borr med lågt anliggningstryck och hög
rotationsprecision.

SR65/75: Maskinen måste fästas på ett mycket stabilt borrstativ med 8 skruvar (SR65 med 6
skruvar).

Beakta att maskinen utvecklar ett nominellt vridmoment på upp till 700 Nm, som kan
stiga till över 1000 Nm när borrkronan blockerar.

3.2 Leveransomfattning

Diamantborrmaskin (1) med kulventil och instickbar nippel (1a) och bruksanvisning.

3.3 Bulleremission och vibration (EN 62841)

SR25/38 SR65/68/75
Typisk A-vägd ljudtrycksnivå uppgår till 75 dB(A) 80 dB(A)
Typisk A-vägd ljudeffektnivå uppgår till 88 dB 92 dB
Typisk vägd acceleration uppgår till 2,5 m/s² 2,5 m/s²

4. F Ö R B E R E D E L S E R

Övertyga dig om att maskinen inte har skadats i transporten. Kontrollera att nätspänningen stämmer
överens med spänningen som anges på typskylten.

4.1 Elektrisk anslutning

SR25/38/65/68/75 får endast anslutas till ett skyddsjordat uttag som har installerats enligt gällande
föreskrifter. Om förlängningssladd krävs måste man tillse att kabelns ledningsarea är tillräckligt stor:

SR25/38: max. 75 m längd - 3G2,5 kvalitet tex H 07BQ-F eller H 07RN-F
SR65/68/75: max. 75 m längd - 4G2,5 kvalitet tex H 07BQ-F eller H 07RN-F

Enligt de nyaste riktlinjerna i EN62841-1, EN62841-3-6 bör den elektriska anslutningen av
diamantborrmaskiner (SR25/(38) med vattentillförsel ske med felströmsskyddsbrytare (FI, PRCD).

Enligt dessa föreskrifter är SR25/38 utrustad med en i nätkabeln monterad PRCD-skyddsbrytare.
Den innehåller såväl FI-skydd som underspänningsutlösning.

PRCD: n kopplas efter det att stickproppen anslutits till nätet in genom nedtryckning av ON-knappen.

80

Vid spänningsbortfall bryter PRCD:n och bör åter påkopplas då spänningen återvänder.
Dimensionerande ström, dvs. den felström, där skyddsbrytaren frånkopplar är 10 mA.

OBS: PRCD:n får inte ligga i vatten. Kontrollera alltid problemfri funktion innan arbeten
påbörjas.

Beakta tillämpliga nationella bestämmelser gällande anslutning av
diamant-kärnborrmaskiner.

Kontrollera att förlängningssladden är utrullad under drift, så att värmen kan ledas bort
i tillräcklig mån. Tänk på att SR25/38 förbrukar den maximalt möjliga strömmen från
nätet. Anslut alltså inga ytterligare förbrukande enheter till samma säkring, eftersom
det då finns risk för att ledningen och nätsäkringen överbelastas. Se till att SR65/68/75
är kopplad endast till ett jordad 16A CEE uttag. Om Ni kör maskinen på ett högre säkrat
uttag, riskerar Ni total bränning av elektroniken. Enligt tillämpliga bestämmelser får
maskiner för kommersiellt bruk endast drivas via speciell kopplingsutrustning för
byggarbetsplatser. Detta innebär att principiellt sett måste differentialskydd typ B eller
B+ finnas integrerade, eftersom en jordfelsbrytare typ A möjligtvis inte fungerar vid fel,
dvs. den löser inte ut. På grund av den höga läckströmmen kan maskinen elektrisera
när man rör vid den, om skyddsledaren inte är korrekt ansluten. Dra omedelbart ut
nätkontakten ur elluttaget och kontrollera skyddsledaren om detta händer.

De ovanstående maskinerna kan användas med en generator eller transformator tillhandhållna av
byggarbetsplatsen om följande villkor hålls

- Driftspänning inom +5% - -10% till nominellspänning

- Integrerad automatisk spännings kontroll med start förstärkning

- Frekvens 50 – 60 Hz: max. 65 Hz

- AC spänning, kraft effekt minst:
SR25/38 - 4 kVA
SR65/68/75 - 13 kVA

Använd ej andra apparater på generator/transformator samtidigt. På- och avsättning av dem andra
apparaterna kan skapa underspänning och/eller överspännings toppar som kan orsaka skada på
maskinerna.

4.2 Vattenanslutning

Anslut maskinen till vattenförsörjningen via den instickbara nippeln.

Obs! Max. vattentryck 3 bar

Använd en GARDENA-koppling när du kopplar vattenförsörjningen till maskinen. Plastkopplingen kan
du köpa t ex på en bygg- eller trädgårdsmarknad. En kvalitativt högvärdig mässingskoppling kan
erhållas direkt från WEKA.

Använd endast rent ledningsvatten eftersom smutsigt vatten leder till att värmeöverföringen vid
kylytorna störs kraftigt, vilket kan resultera i irreparabla skador på maskinen. Dessutom utsätts
axeltätningsringarna för mycket högt slitage.

Om vatten läcker ut vid läckagehålet vid vattenanslutningsringen eller vid motorns bakre del,
måste axeltätningsringarna genast bytas ut.
Detta bör endast utföras av en behörig verkstad.
Obs! Vid full belastning krävs minst 1l vatten/min för att kyla motorn.
Öppna kulventilen efter drift, så att kylningsspalten kan tömmas. Detta är särskilt viktigt under
den kalla årstiden - risk för frost.

4.3 Montering i borrstativ

Montera SR25/38/68 vid växelns bas (se bild) med fyra skruvar M8 (SR75: 8 skruvar M8, SR65: 6

81

skruvar M8) vid borrstativet (2), eller på en adapterplatta som kan tillhandahållas av tillverkaren av
borrstativet.

Välj skruvar som ger minst 20 mm (SR25/38 15mm) inskruvningslängd och dra sedan åt
skruvarna med ett åtdragningsmoment på 20 Nm.

Sätt endast in maskinen i ett stabilt borrstativ som är utrustat med exakta styrningar utan större
spelrum. Se till att maskinaxeln löper absolut parallellt mot borrstativets pelare. Använd endast
borrstativ med tillräcklig stabilitet.

Ta ut borren från hålet endast när inget hinder föreligger, d.v.s. försok ej att ta ut ett borr som har
fastnat Anledningen till detta är att ett vinkeltryck på spindeln kan göra att växelhuset går sönder.

Eftersom borrstativet inte ingår i leveransen, kan vi i detta sammanhang endast göra dig
uppmärksam på vissa viktiga användningsfunktioner.

Beakta noga säkerhets- och arbetsanvisningarna för det borrstativ som används.

Monteringssätt

Expandermontering, fastspänning
Det vanligaste sättet att montera stativet är med expandrar.

Använd endast metallexpandrar.
Det är även möjligt att spänna fast borrstativet mot en stabil vägg med hjälp av en lämplig sträva

(fastspänningspelare).
Fastspänningspelare finns i specialaffärer för diamantverktyg.

Med SR25/38/65/68/75 kan du borra i en arbetställningar ovanför huvudet utan extra åtgärder. För att
skydda personen som borrar bör man alltid använda en vattenuppsamlare (tillbehör till borrstativ).
Glöm inte att den genomborrade kärnan glider in i borrkronan och därmed belastar maskinen och
borrstativet ytterligare. Stora kärnor måste därför säkras på ett lämpligt sätt.

För att undvika en för hög kroppslig belastning, får borrmaskinen med diamantkärna och borrstativet
endast monteras och bäras i delat tillstånd.

4.4 Diamantborrkrona (verktyg)

Verktygsfästet i SR25/38/65/68/75 består av en pinnbult med 1 1/4" UNC (M33/3).
Sätt endast in lämpliga diamantverktyg av tillräckligt hög kvalitet.
Använd lättskärande verktyg och tänk på att diamantsegmenten skjuter ut tillräckligt gentemot
borrkronans rör vid inner- och ytterdiametern. Stryk in verktygsgängan med en aning vattenfast fett så
att verktyget kan lossas lättare.

Vrid fast borrkronan på verktygsgängan.
Kontrollera att avvikelsen i rotationsprecisionen vid borrkronans diamantsegment inte överstiger 1mm

(avvikande rotation).
Använd endast en passande skruvnyckel för att byta borrkrona. Håll därvid fast borrspindeln med en

andra skruvnyckel.

Använd aldrig en hammare eller liknande, för att lossa borrkronan. Förläng skruvnyckeln vid
behov.

5. D R I F T S T A R T

5.1 Tryckknappar och display

SR25/38/65/68/75 är utrustad med en display. Via tryckknapparna kan borrmotorn startas (gröna
startknappen) och stannas (röda stoppknappen). Med plus- (+) och minusknapparna (-) kan
borrmotorns varvtal justeras i sex (4) förinställda steg. Rekommenderade borrdimensioner för det
valda varvtalet visas samtidigt på borrmotorns display. Genom att trycka på den gröna startknappen,
startar borrmotorn alltid på ett och samma förinställda varvtal. Varvtalet kan dock ändras under
pågående borrning utan att motorn behöver stannas genom att välja önskad borrdimension med plus­(+) eller minusknappen (-) och därefter trycka på den gröna startknappen igen.

På SR25/65 visas omväxlande två borrdiametrar. Därvid motsvarar det första värdet en skärhastighet
på 2,5 m/s, det andra en skärhastighet på 4,5 m/s.

På SR38/68/75 visas omväxlande tre borrdiametrar, som motsvarar de tre växlarna. De visade
borrdiametrarna har därvid beräknats med en genomsnittlig skärhastighet på 3,5 m/s.

Varvtalen överlappar varandra i de enskilda stegen, därmed kan minst två steg väljas för en
borrdiameter, för att nå bäst möjliga resultat.

82

5.2 Soft turn funktion

Genom att samtidigt trycka på + och - knappen väljer man soft turn funktionen, som signaleras
genom att siffrorna 000 och 999 visas omväxlande. När man tryckt på startknappen går maskinen
med ett lågt varvtal på 40 1/min och ett mycket lågt vridmoment. Med denna inställning kan
borrverktyget utan risk skruvas på maskinellt.

5.3 Motorskydd

Det elektroniska motorskyddet reglerar motorströmmen och begränsar denna till sitt maximalvärde.
Därigenom sjunker varvtalet betydligt vid en överbelastning. Avlastar du motorn igen, kommer
varvtalet åter att nå det normala varvtalet. Fortsätter du att överbelasta motorn, tills varvtalet sjunker
till noll, stänger elektroniken av motorn efter endast några sekunder.

Körs motorn med för lite kylvatten, kommer det integrerade övertemperaturskyddet att stänga av den.
Se omedelbart till att tillräckligt med kylarvatten rinner genom motorn (minst 1 l/min), för att kyla av
den snabbt.

Se till att en tillräcklig vattenkylning alltid står till förfogande, då motorn och elektroniken
annars kan skadas.

5.4 Felmeddelande

Uppstår ett fel, blinkar den röda lysdioden under startknappen och felkoden visas på displayen i form
av två siffror. Siffrornas betydelse förklaras nedan.

Felkod Betydelse Åtgärd
1 Överström Motorn överbelastades abrupt (blockerades)
2 Övertemperatur Motorns kylning räcker inte till. Vattentemperaturen är för hög

eller genomflödet för lågt

3 Överbelastning Motorn blockerades en längre tid, eller har körts med

överbelastning (varvtalet sjunker).
4 Interrupt Allvarligt fel i kontrollern
5 Watchdog Allvarligt fel i kontrollern
6 Brown out Allvarligt fel i kontrollern
8 Underhållsintervall

överskriden

Efter 250 drifttimmar måste maskinen underhållas. För att man

ska kunna starta måste startknappen tryckas tre gånger
10 Mellankretsspänning saknas Laddningskoppling för Uzw defekt
11 Nätspänningen är för hög Maskinen har anslutits till för hög spänning (generator)
12 Nätspänningen är för låg Maskinen har anslutits till för låg spänning (generator)
13 Driftspänningen är för hög Spänningen är alltid, eller kortfristigt för hög (generator, eller

störspänning)
14 Driftspänningen är för låg Under drift är spänningen alltid eller kortfristigt för låg

(förlängningskabeln är för lång, tvärsnittet för lågt, generatorn för

svag, eller fasbortfall)

Felen 10 - 14 måste kvitteras med hjälp av den röda STOPP knappen.
Felen 04 - 06 kan inte kvitteras. Man kan utgå ifrån att motorstyrningen är defekt.

Ansluts maskinen till elnätet, överförs först motorkontrollerns data till displaykontrollern. Detta tar
några sekunder. Under tiden blinkar den gröna lysdioden under startknappen. När den slocknar är
maskinen driftklar.

5.5 Felanalys

Felanalysen är i första hand till för SR-maskinens underhåll. För att komma till servicemenyn trycker
du på startknappen, medan du ansluter maskinen till elnätet (sätt i stickkontakten). Tryck
startknappen ända tills den gröna lysdioden (LED) under startknappen börjar blinka och släpp den
sen. Med + och - knapparna navigerar du i servicemenyn.
Genom att trycka på startknappen lämnar du servicemenyn igen.

De enskilda menypunkterna beskrivs nedan:

Meny­punkt

Kortnamn Betydelse

1 STZ Drifttimmar fram till inspektion (underhåll)
2 BSZ Total antal drifttimmar
3 On-Counter Antal tillslagscykler
4 OFF-Counter Antal avstängningscykler
5 VN-ST Numret på motorstyrningens programvara

83

6 VN-IO Numret på I/O-styrningens programvara
7 Typ Maskintyp
08 - 31 Felminne Här visas de fel som uppträtt senast (max. 24). Därvid blinkar index

och felkod omväxlande
Det fel som uppträtt sist blinkar med dubbel frekvens.

5.6 Växling

SR38/68/75 är utrustad med en växellåda med tre växlar.
Växla aldrig med överdriven kraft och endast om maskinen varvar ned eller står stilla.
Välj alltid lämpligt varvtal med hänsyn till borrdiametern (se tabellen ovan samt märkskylten på
maskinen).

5.7 Säkerhetskoppling

Den integrerade säkerhetskopplingen ska skydda användaren, maskinen och verktyget mot för höga
mekaniska överbelastningar. Vid ändamålsenlig användning märker du knappt att kopplingen har
lösts ut.

5.8 Borrning

Ställ in vattenmängden med kulventilen (1a) enligt uppgifterna i ovanstående tabell. Se till att det
uppborrade materialet spolas upp komplett ur borrhålet.
Om borrslam bildas runt om borrhålet är detta ett tecken på otillräcklig spolning.

Arbeta med tillräckligt hög anliggningskraft. Om denna kraft är för låg, tenderar diamanterna till att
"polera". I sådant fall blir matningshastigheten allt lägre tills inget material längre skärs av.
Detta kan endast åtgärdas genom att diamantsegmenten "efterskärps" med en SiC-slipsten.
Om vridmomentet är för lågt måste du skifta till en lägre växel.

Se till att borrkronan, och därmed även borrstativet, inte vibrerar, eftersom detta leder till att
diamanterna släpper från sitt fäste och borrstativet och maskinen utsätts för högt slitage.

Vid borrning genom armeringar av järn krävs ev. en högre anliggningskraft. Det kan dessutom vara
nödvändigt att skifta till en lägre växel.

Om borrverktyget har klämts fast, försök inte att lossa det motoriskt genom att koppla in och ifrån
maskinen. Koppla genast ifrån maskinen och lossa borrkronan genom att vrida åt höger och vänster
med en passande U-nyckel. Dra därefter försiktigt ut maskinen ur borrhålet.

Se till att vattenledning eller el-ledning inte genomborras. I tveksamma fall ber vi Er att
genomsöka borrningsområdet med en ledningsdetektor.

6. U N D E R H Å L L
OBS! Dra alltid ut stickkontakten inför underhåll eller reparation.

Rengör maskinen efter att borrningen har avslutats. Tänk på att även borrkronans fästgänga ska
rengöras och därefter fettas in.
Rengör maskinen med en torr eller fuktig duk, och inte med skarp vattenstråle.

Se till att kåpan, kabelinföringar och strömbrytaren inte skadas, och ta genast
SR25/35/65/75 ur drift om dessa delar har skadats. Det finns risk för att vatten tränger in
vilket innebär att det finns stor risk för att användaren utsätts för strömslag. Dessutom
finns det risk för irreparabla skador på den avancerade elektroniska utrustningen.

En timräknare som är inställd på 250 timmar har integrerats i SR25/38/65/68/75. Efter att denna
drifttid har uppnåtts måste startknappen tryckas in tre gånger för att motorn ska starta.
Lämna nu in maskinen för inspektion till en WEKA-servicestation så att maskinen kan
underhållas och timräknaren kan nollställas. I ditt eget intresse bör du inte använda maskinen
i mer än ytterligare 20 timmar, eftersom alla anspråk på garanti annars upphör att gälla.

Eventuella skador på PRCD eller kontakten får endast repareras resp. bytas ut av en auktoriserad
specialistverkstad (www.weka-elektrowerkzeuge.de).

Skadade kablar ska ersättas av en speciellt förberedd kabel, som finns att tillgå hos en auktoriserad
specialistverkstad.

6.1 Växel i oljebad

Som alla andra diamantborrmaskiner från WEKA är även SR25/38/65/68/75 utrustad med en växel i
oljebad.
Tack vare den särskilt effektiva smörjningen uppnås en lång livslängd för maskinen. Var uppmärksam
på läckage.

Om du märker att olja läcker ut, måste du genast koppla ifrån maskinen och därefter skicka in den till
en av våra serviceverkstäder eller direkt till oss för granskning. Adresserna finns på internet.

84

6.2 Vattenanslutning

Om vatten läcker ut ur läckagehålet vid vattenanslutningsringen (pos. 91), måste axeltätningsringarna
(pos. 131 + 133) genast bytas ut.
Detta bör endast utföras av en behörig verkstad.

7. G A R A N T I

För WEKA diamantborrmaskinen ger vi 12 månaders garanti efter leveransdagen. Inom denna tid
åtgärdar vi kostnadsfritt material- och tillverkningsfel. Ingen garanti gäller vid normalt slitage,
överbelastning, underlåtelse att följa bruksanvisningen och ingrepp av ickeberättigade personer eller
andvändning av främmande delar.

8. D E C L A R A T I O N O F C O N F O R M I T Y

Betydelse: Diamantborrmaskin - för borrning i sten, betong och murverk
Typ: SR25, SR38, SR65, SR68, SR75 (med varianter)
av serienr.: 0113001

Vi deklarerar härmed, som ensamma ansvariga, att denna produkt överenstämmer med följande
normer: EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3, EN60204-1 (SR65/68/75), EN
62841-1 (SR25/38), EN 62841-3-6 (SR25/38), enligt bestämmelserma i riktlinjema 2006/42/EG,
2014/30/EU, 2011/65/EU.

WEKA Elektrowerkzeuge Neubulach, 20.04.2016
Auf der Höhe 20 Wilhelm Wurster, Innehavare
D 75387 Neubulach

9. A V F A L L S H A N T E R I N G

Enligt direktiv 2002/96/EG är vi skyldiga att ta tillbaka uttjänta apparater, dela upp dessa
efter material och återvinna dessa. Var vänlig och se till att uttjänta apparater inte hamnar
bland osorterade hushållssopor, utan lämnas tillbaka till oss eller våra representanter i
utlandet.

Übersetzung der Originalbetriebsanleitung - 0416

85

N

DRIFTSANVISNING - DIAMANTKJERNE-BOREMASKIN SR25, SR38, SR65, SR68, SR75

Vennligst les nøye gjennom denne driftsanvisningen før maskinen tas i drift!

Med WEKA diamantkjerne-boremaskinen har du anskaffet deg et fremragende kvalitetsprodukt, som
du helt sikkert kommer til å bli svært fornøyd med, forutsatt at du anvender det på korrekt måte.

1. G E N E R E L L E S I K K E R H E T S T I L T A K
ADVARSEL: Les nøye gjennom instruksjonen i denne manualen og oppbevar den på et

trygt sted.Ved bruk av elektroverktøy er det alltid fare for elektrisk støt, person- og
brannskader. Det er derfor viktig at sikkerhetsinstruksene følges nøye. Disse
inneholder viktig informasjon om sikker og riktig bruk av maskinen.

1) Arbeidplass sikkerhet

a ) Hold orden på arbeidsplassen. Rotete arbeidsplasser er med på å øke risikoen for

uhell.

b ) Ikke bruk maskinen i nærheten av brennbare gasser.
c ) Barn og uautoriserte personer er ikke tillatt på arbeidsplassen.

2) Elektrisk sikkerhet
a ) Stikkontakten på strømledningen må passe inn i veggkontakten. Stikkontakten

må ikke endres på noen måte. Ikke bruk forgreningskontakt i forbindelse med
jordet elektrisk verktøy. Umodifiserte stikk og godkjente jordet stikk reduserer risken

for elektrisk støt.

b ) Beskytt deg mot elektrisk støt. Unngå kroppskontakt med jordete deler, eks. pipe,

radiator, stekeovn, fryser, kjøleskap.

c ) Undersøk omgivelsene. Ikke plasser maskinen ute i regn/nedbør og i frost.
d ) Feilbruk av ledning tillates ikke. Maskinen må aldri bæres etter ledningen og dra

aldri i ledningen når du skal ta ut støpselet. Beskytt ledningen mot varme, olje eller
skarpe kanter.

e ) Ved arbeid ute, sørg for at den tekniske informasjonen på skjøteledningen

stemmer overens med strømspenning og frekvens på maskinen (se skilt på
motorhuset) og strømnettet.

f ) Ifølge europeiske og internasjonale bestemmelser må diamantkjernebormaskiner

med vanntilførsel som kobles til strømnettet, ha påmontert en sikkerhetsbryter
(PRCD) på ledningen. PRCD-bryteren må ikke ligge i vann. Bryteren må med
jevne mellomrom testes. Dette gjøres ved å trykke på ”TEST”-knappen. En

diamantkjernebormaskin som det bores vått med, må aldri knyttes direkte til
strømnettet uten PRCD-bryter eller FI-beskyttelse.

3) Sikkerhet til person

a ) Arbeid alltid konsentrert. Fokuser på arbeidet som gjøres. Bruk sunn fornuft og stopp

arbeidet når konsentrasjonen svekkes.

b ) Bruk verne- klær, sko, hjelm og briller. Hvilket verneutstyr som er nødvendig å

bruke, kommer an på hvilket elektrisk verktøy man bruker og hvilken risk for skader
som kan oppstå.

c ) Unngå plutselig start av maskinen. En maskin som er tilknyttet strømnettet må

ikke bæres med fingeren på bryteren. Sørg for at bryteren er skrudd av når
maskinen fortsatt er tilknyttet strømnettet.

d ) Pass på at det ikke står igjen løst verktøy på maskinen før bruk. Sørg for at

maskinen er fri for skiftenøkler og skrujern før du skrur på maskinen.

e ) Unngå unormal arbeidsstilling. Arbeid med maskinen må ikke utføres mens

operatøren står på en stige. Sørg for å stå rett og stødig hele tiden mens du arbeider.

f ) Bruk egnet arbeidstøy – ikke bruk for store klær og vær oppmerksom på at langt

hår kan sette seg fast. Ved arbeid ute anbefales gummihansker og sko som ikke sklir.
Ved langt hår bruk hårnett.

g ) Hvis maskinen har uttak for støvsuger, koble denne på og sørg for at den

fungerer riktig. Bruk vernebriller. Bruk støvmaske ved arbeid som innebærer mye
støv.

h ) Selv om du har brukt dette elektriske verktøyet mange ganger og har følelsen av

at du behersker bruken veldig godt, bør du alltid ta sikkerhetsreglene for bruk av
elektrisk verktøy til etterretning. Uaktsomt bruk kan i brøkdelen av et sekund føre til

86

alvorlige skader.

4) Anvendelse og behandling av elektroverktøy

a ) Maskinen må ikke overbelastes. Maskinen arbeider bedre og sikrere ved anbefalt

hastighetsnivå.

b ) Bruk aldri en maskin med en strømbryter som ikke kan skrus av og på. En

ødelagt eller skadet bryter må skiftes ut hos et autorisert serviceverksted.

c ) Ta alltid ut støpselet etter bruk, ved bytte av diamantkjernebor eller annet verktøy

og ved reparasjon/ vedlikehold.

d ) Oppbevar maskinen på et tørt og sikkert sted, utenfor rekkevidde for barn.

e ) Maskinen må vedlikeholdes etter hver bruk. Kontroller maskinen for skader. For

hver gang maskinen benyttes må den nøye undersøkes for eventuelle skader.
Vær sikker på at deler ikke er fastklemt, at alt er riktig montert og at maskinen
stemmer overens med betingelsene som er med på å påvirke dens tilstand.

Ødelagt eller skadet sikkerhetsutstyr og deler må skiftes ut ved et autorisert
serviceverksted med mindre det er skrevet noe annet i denne bruksanvisningen.

f ) Hold maskinen i orden og ren til enhver tid for på denne måten å gjøre arbeidet

lettere og sikrere. Følg anbefalinger i denne manualen og instruksene om
vedlikehold ved utskiftning av deler og maskin. Undersøk ledningen
regelmessig. Hvis ledningen er skadet, må en autorisert fagmann reparere den.

Undersøk skjøteledningen regelmessig og bytt hvis skadet. Hold håndtaket fritt for olje
og fett.

g ) For din egen sikkerhet, benytt kun tilbehør og reservedeler som er anbefalt i

denne bruksanvisningen eller som blir tilbudt i vår katalog. Bruk av annet tilbehør
og reservedeler som ikke er nevnt noen av disse stedene, kan utgjøre en større risiko
for personskader.

h ) Hold håndtak og håndtakenes overflate tørre, rene og fri for olje og fett. Er

håndtakene og håndtakenes overflate glatte, er i uforutsette situasjoner en sikker
betjening og kontroll over det elektriske verktøyet ikke mulig.

5) Service

a ) Bruk kun autoriserte verksteder og originale deler når du skal reparere

maskinen. Da forblir verktøyet i sikkerhetsmessig korrekt stand. Send maskinen til

et autorisert serviceverksted for reparasjon. Denne maskinen er underlagt
sikkerhetsbestemmelsene i denne bruksanvisningen. Reparasjoner kan kun foregå hos
et autorisert serviceverksted hvor det kun benyttes originale reservedeler. Uoriginale
reservedeler kan utgjøre en risiko for personskader for maskinoperatøren.

6) Sikkerhetsinstrukser til boremaskinn

a ) Når borearbeid som krever bruk av vann utføres, må vannet ledes bort fra

arbeidsområdet, eller det kan brukes et system som fanger opp vannet. Slike

forholdsregler holder arbeidsområdet tørt og minsker risikoen for elektrisk støt.

b ) Hold i de isolerte håndtakene når du betjener det elektriske verktøyet og utfører

arbeid der knivene kan treffe skjulte strømledninger eller den egne ledningen.

Knivenes kontakt med en spenningsførende ledning kan sette det elektriske verktøyet
sine metalldeler under spenning og føre til et elektrisk støt.

c ) Bruk ørebeskyttelse når diamantboreren er i bruk. Støy kan føre til hørselsskade.

d ) Skulle boren gå i klemme bør du skru av verktøyet. Kontrollér årsaken for at

boren er gått i klemme og reparér det. e) Når du på nytt vil starte en
diamantboremaskin som sitter fast i arbeidsstykket må du sjekke om boren snur
seg fritt før du skrur på boremaskinen. Når boren sitter fast kan det hende at den

ikke snur seg, det kan føre til en overbelastning av verktøyet eller at
diamantboremaskinen løser seg fra arbeidsstykket.

f ) Når boremaskinens stativ festes på arbeidsstykket ved hjelp av plugger og

skruer må du være sikker på at forankringen er i stand til å holde maskinen
sikkert på plass ved bruk. Skulle arbeidsstykket ikke være motstanddyktig eller være

porøs, kan pluggen trekkes ut, da vil borestativet løse seg fra arbeidsstykket.

g ) Når borestativet festes på arbeidsstykket ved hjelp av en vakuumpumpe må

overflaten være glatt, ren og ikke porøs. Ikke fest borestativet på laminerte
overflater, som f.eks på fliser og sammensatte råstoffers belegg. Dersom
arbeidsstykkets overflate ikke er glatt, bein eller tilstrekkelig festet, kan vakuumplaten
løse seg fra arbeidsstykket.

87

h ) Se til at vakuumytelsen er tilstrekkelig før du starter med boringen. Er

vakuumytelsen ikke tilstrekkelig kan vakuumplaten løse seg fra arbeidsstykket.

i ) Er maskinen kun festet ved hjelp av en vakuumplate må boringer ovenfor hodet

aldri utføres. Skulle vakuumet slippe, vil vakuumplaten løse seg fra arbeidsstykket.

j ) Sørg for at når det bores gjennom vegger eller tak at personer og

arbeidsområder på den andre siden er beskyttet. Borekronen kan stikke ut fra
borehullet og borekjernen kan falle ut på den andre siden.

k ) Ved arbeid ovenfor hodet må det alltid brukes et vannoppsamlingssystem som er

påbudt av produsenten. Sørg for at vann ikke trenger inn i verktøyet. Skulle vann
komme i kontakt med det elektriske verktøyet, økes risikoen for et elektrisk støt.

2. S P E S I E L L I N F O R M A S J O N - legg spesielt merke til dette.

Denne diamantkjerne boremaskin er bare beregnet for industriell bruk og skal bare brukes av trenet
personell.
Riktig bruk gjelder seg bare saging av stein, betong og støp.

Før bruk må man lese relevant informasjon.

Kraft verktøy må regelmessig (ca hver 6 mnd) sikkerhetskontrolleres av en spesialist.

Bruk hørselsvern ved bruk av maskinen.

3. T E K N I S K B E S K R I V E L S E

SR25/38/65/68/75 er en diamantkjerne-boremaskin som utelukkende er konstruert til drift montert i
borestativet (stativført).
Maskinen er egnet til boring i stein, betong, asfalt og murverk. Ved å tilføre vann gjennom
diamantborkronen (3) via kuleventilen (1a) spyles materialet som er boret løst vekk og verktøyet
kjøles ned (våtboring).

Boreverktøyet, diamantborkronen (3), er her et hulbor som er forsynt med påloddede eller påsveisede
segmenter som er impregnert med diamantsegmenter.

Maskinen må ikke brukes til annet formål enn det den er tiltenkt for eller med annet verktøy enn
foreskrevet.

SRXXS betenger kjerneboremaskiner med en raskere drivverkutførelse.

Om nødvendig blir skyllevannet suget bort igjen med en universalsuger gjennom en vannsamlering
(4).
SR25/38/65/68/75 er spylesikker og er derfor i samsvar med beskyttelsesklasse IP 55.
Motoren er vannkjølt, dvs. at kjøle- og skyllevannet til borkronen gjennomstrømmer motorens
kjølespiral før det tilføres borkronen.

Det trenger intet vann inn i maskinen forutsatt at den brukes på korrekt måte. Det er altså mulig å
bore med apparatet rettet vertikalt oppover (under-opp boring).

I SR25/38/65/68/75 er det dessuten integrert en underspenningsutløsning, dvs. at maskinen ikke
starter igjen uforvarende når strømmen kommer tilbake igjen etter et strømbrudd.

SR25/38/65/68/75 er utstyrt med en state-of-the-art SR motor (SR = switched reluctance).
Kommuteringen (avvekslende energisering av statorpolene) overtas av en mikrodatastyrt
kraftelektronikk. Turtallet holdes praktisk talt konstant over hele effektområdet, noe som gjør at
anboringen blir lettere.
Ved siden av de tre effekttrinnene som koples over giret, kan dessuten motoren drives i tre trinn.

SR38/68/75 er utstyrt med 3 gir. I tillegg kan motoren kjøres i på forskjellige trinn. Dermed kan man i
følge tabellen nedenfor velge følgende gir.

Hastigheten på SR25/65 endres bare via motoren. Hele seks hastigheter kan velges, og det er også
mulig å gire mens man borer.

3.1 Tekniske data

Type SR25 SR25S SR38 SR38S SR 65 SR65S SR68 SR 75 SR75 S
Nominell spenning V 230 400 3~
Nominell strøm A 16 15
Nominell effekt W 3700 7500

88

Utgangseffekt W 2700 5700
Nominell frekvens Hz 50-60 50-60
Turtall (full last) 1/min 230 -

570

300 ­740

180 ­1370

340­2580

140 - 305 260 - 560 205 - 1370 60 - 300 80 - 435

Borediameter i
betong ca.

mm 70 -

370

65 - 300 50 -

400

20-280 125 - 540 80 - 330 50 - 350 150 - 900 100 - 600

Vekt kg 14,7 14,7 16 18,3 14,7 16 19,5
Beskyttelsesklasse IP 55
Verktøyopptak 1 1/4" UNC, M33/3

Driftsdata SR25 motortrinn 1 motortrinn 2 motortrinn 3 motortrinn 4 motortrinn 5 motortrinn 6
Motortrinn 1/min 230 280 340 410 490 570
Borediameter i

betong

mm 200 - 370 170 - 310 140 - 260 110 - 210 100 - 180 70 - 150

Vannmengde ca. l/min 1,4 -2,0 1,3 - 1,8 1,2 - 1,6 1,0 - 1,5 1,0 - 1,4 0,9 - 1,2

Driftsdata SR25S motortrinn 1 motortrinn 2 motortrinn 3 motortrinn 4 motortrinn 5 motortrinn 6
Motortrinn 1/min 300 360 430 530 630 740
Borediameter i

betong

mm 160 - 300 130 - 240 110 - 200 90 - 160 75 - 140 60 - 120

Vannmengde ca. l/min 1,3 -1,9 1,1 - 1,6 1,0 - 1,4 1,0 - 1,3 0,9 - 1,2 0,8 - 1,1

Driftsdata SR38 - motortrinn 1
Bryterstilling/omdreiningstall 1/min 1/180 2/220 3/260 4/320 5/380 6/440
Borediameter i betong mm 400 310 255 210 175 150
Vannmengde ca. l/min 2,0 1,8 1,6 1,4 1,3 1,2
Driftsdata SR38 - motortrinn 2
Bryterstilling/omdreiningstall 1/min 1/360 2/430 3/520 4/630 5/755 6/880
Borediameter i betong mm 190 155 130 105 90 75
Vannmengde ca. l/min 1,4 1,2 1,1 1,0 0,9 0,9
Driftsdata SR38 - motortrinn 3
Bryterstilling/omdreiningstall 1/min 1/560 2/670 3/810 4/980 5/1180 6/1370
Borediameter i betong mm 120 100 80 70 55 40
Vannmengde ca. l/min 1,1 1,0 0,9 0,8 0,7 0,6

Driftsdata SR38S - motortrinn 1
Bryterstilling/omdreiningstall 1/min 1/340 2/410 3/490 4/600 5/715 6/835
Borediameter i betong mm 280 160 135 110 90 80
Vannmengde ca. l/min 1,7 1,3 1,2 1,0 0,9 0,9
Driftsdata SR38S - motortrinn 2
Bryterstilling/omdreiningstall 1/min 1/680 2/810 3/970 4/1180 5/1410 6/1650
Borediameter i betong mm 100 80 70 60 50 40
Vannmengde ca. l/min 1,0 0,9 0,8 0,8 0,7 0,6
Driftsdata SR38S - motortrinn 3
Bryterstilling/omdreiningstall 1/min 1/1060 2/1260 3/1520 4/1840 5/2210 6/2580
Borediameter i betong mm 60 50 40 35 30 20
Vannmengde ca. l/min 0,8 0,7 0,6 0,6 0,5 0,4

Driftsdata SR65 motortrinn 1* motortrinn 2* motortrinn 3* motortrinn 4 motortrinn 5 motortrinn 6
Motortrinn 1/min 140 175 205 240 270 305
Borediameter i

betong

mm 330 - 500 270 - 440 230 - 370 200 - 320 175 - 280 125 -250

Vannmengde ca. l/min 2,2 - 2,7 2 - 2,5 1,8 - 2,3 1,7 - 2,1 1,6 - 2 1,3 - 1,9

Driftsdata SR68 - motortrinn 1
Bryterstilling/omdreiningstall 1/min 1/205 2/245 3/290 4/340 5/400 6/450
Borediameter i betong mm 350 275 235 200 170 150
Vannmengde ca.l/min 0,0 1,9 1,7 1,5 1,4 1,3
Driftsdata SR68 - motortrinn 2
Bryterstilling/omdreiningstall 1/min 1/410 2/480 3/570 4/670 5/790 6/880
Borediameter i betong mm 165 140 120 100 85 75
Vannmengde ca. l/min 1,3 1,2 1,1 1,0 0,9 0,9
Driftsdata SR68 - motortrinn 3
Bryterstilling/omdreiningstall 1/min 1/640 2/750 3/880 4/1040 5/1230 6/1370
Borediameter i betong mm 105 90 75 65 55 50
Vannmengde ca. l/min 1,0 0,9 0,9 0,8 0,7 0,7

89

Driftsdata SR75 - motortrinn 1
Bryterstilling/omdreiningstall 1/min 1/60* 2/70 3/85 4/100 5/115
Borediameter i betong mm 950 950 800 670 580
Vannmengde ca. l/min 3,1 3,1 2,8 2,6 2,4
Driftsdata SR75 - motortrinn 2
Bryterstilling/omdreiningstall 1/min 1/115* 2/140 3/165 4/200 5/230
Borediameter i betong mm 500 500 410 340 290
Vannmengde ca. l/min 2,2 2,2 2,0 1,8 1,7
Driftsdata SR75 - motortrinn 3
Bryterstilling/omdreiningstall 1/min 1/180* 2/215 3/260 4/310 5/360
Borediameter i betong mm 320 320 260 220 150
Vannmengde ca. l/min 1,8 1,8 1,6 1,5 1,2

Driftsdata SR75S - motortrinn 1
Bryterstilling/omdreiningstall 1/min 1/75* 2/90 3/105 4/130 5/150
Borediameter i betong mm 800 750 630 520 450
Vannmengde ca. l/min 2,8 2,7 2,5 2,3 2,1
Driftsdata SR75S - motortrinn 2
Bryterstilling/omdreiningstall 1/min 1/150* 2/175 3/210 4/250 5/290
Borediameter i betong mm 450 380 320 260 230
Vannmengde ca. l/min 2,1 1,9 1,8 1,6 1,5
Driftsdata SR75S - motortrinn 3
Bryterstilling/omdreiningstall 1/min 1/230* 2/280 3/330 4/390 5/460
Borediameter i betong mm 290 240 200 170 140
Vannmengde ca. l/min 1,7 1,5 1,4 1,3 1,2

* Disse motortrinnene er med redusert effekt

** Borehull med en diameter på over Ø 250 mm kan kun lages med et særlig stabilt borstativ og med
bruk av spesielle plugger for tunge laster til feste.

Fra og med en diameter på 400 mm skal det brukes spesielt kuttedyktig boreverktøy med lav
påtrykkskraft og eksakt rundløp.

SR65/75: Maskinen må bare brukes på et ytterst stabilt borestativ, og alltid med 8 skruer festet
(SR65 med 6 skruer).

Ta hensyn til at maskinen utvikler et nominelt dreiemoment opp til 700 Nm , og at
dreiemomentet kan stige til over 1000 Nm ved blokkering av borekronen.

3.2 Leveringsomfang

Diamantkjerne-boremaskin (1) med kuleventil og påsettbar nippel (1a) samt driftsanvisning.

3.3 Støyemisjon og vibrasjon (EN 62841)

SR25/38 SR65/68/75
Gjennomsnittlig A-evaluert lydtrykknivå måler 75 dB(A) 80 dB(A)
Gjennomsnittlig A-evaluert lydeffektnivå måler 88 dB 92 dB
Gjennomsnittlig evaluert akselerasjon måler 2,5 m/s² 2,5 m/s²

4. F O R B E R E D E L S E

Kontroller at maskinen ikke er blitt skadet under transporten. Kontroller om den nominelle spenningen
stemmer overens med den spenningen som angis på typeskiltet.

90

4.1 Elektrisk forbindelse

SR25/38/65/68/75 må kun koples til en stikkontakt som er ordentlig jordet. Ved behov må det kun
anvendes en skjøteledning av høy kvalitet og med tilstrekkelig stort tverrsnitt:

SR25/38: inntil 75 m lengde - 3G2,5 kvalitet, f.eks. H 07BQ-F eller H 07RN-F
SR65/68/75: inntil 75 m lengde - 4G2,5 kvalitet, f.eks. H 07BQ-F eller H 07RN-F

Ifølge europeiske og internasjonale nyeste bestemmelser/retningslinjer EN62841-1, EN62841-3-6,
må diamantkjernebormaskiner (SR25/38) med vanntilførsel som kobles til strømnettet, ha påmontert
en sikkerhetsbryter (PRCD) på ledningen.

Etter ovenstående bestemmelser er alle WEKA diamantkjernebormaskiner med vanntilførsel utrustet
med en sikkerhetsbryter (PRCD), som er montert på strømledningen. Denne inneholder både FI­beskyttelse og utløses ved lavspenning.

Når maskinens støpsel er satt i stikkontakten skrus sikkerhetsbryteren på ved å trykke på ”ON”­tasten. Ved spenningsfall vil da maskinen automatisk bli skrudd av. På denne måten vil man, når
spenningen er tilbake, unngå plutselig start av maskinen. Når spenningen er tilbake, må PRCD­bryteren skrus på nytt.
Feilstrømsverdien for aktivering av sikkerhetskontakten er på 10 mA.

ADVARSEL: PRCD-bryter må ikke ligge i vann. Er må alltid kontrolleres før bruk at det
fungerer feilfritt.

Overhold aktuelle nasjonale bestemmelser for tilkopling av
diamant-kjerneboremaskiner.

Pass på at skjøteledningen ikke er opprullet under driften, slik at tilstrekkelig
bortledning av varmen er sikret. Husk at SR25/38 tar den maksimalt nødvendige
strømmen fra det elektriske nettet. Derfor må det ikke koples ytterligere forbrukere til
den respektive sikringen, fordi dette ville føre til at ledningen og nettsikringen blir
overbelastet. Vennligst påse at SR65/68/75 en kun er koblet til en jordet 16A CEE
stikkontakt. Dersom maskinen kobles til en kontakt med større Amper, risikerer man at
elektronikken brenner opp. Jfr. aktuelle bestemmelser kan industrimaskiner kun drives
over bygningsstrømfordeler. Se til at det er integrert en feilstrømbeskyttelsesbryter av
type B eller B+, da en FI type A i tilfelle feil kan svikte, dvs utløses ikke. Hvis
jordingsledningen ikke er korrekt montert kan maskinen bli elektrisk ladet og avgi
elektrisk ladning ved berøring. Hvis dette skjer må stikkontakten trekkes ut umiddelbart
og jordledningen undersøkes.

De overnevnte maskinene kan brukes på en generator eller en omformer levert av byggeplassen,
dersom følgende vilkår er overholdt:

- Driftsspenning innenfor +5 % og -10 % i forhold til nominell spenning

- Integrert automatisk spenningskontroll med startforsterkning

- Frekvens 50 - 60 Hz, maks. 65 Hz

- Vekselstrøm spenning, utgangseffekt på minst:
SR25/38 - 4 kVA
SR65/68/75 - 13 kVA

Ikke bruk andre enheter på generatoren / omformeren samtidig. Av- og på slåing av andre enheter
kan forårsake underspenning og / eller overspenning som kan skade maskinen.

4.2 Tilkopling av vann

Kople maskinen til vannforsyningen vha. den påsettbare nippelen.

OBS! Maks. vanntrykk 3 bar

91

Som forbindelsesstykke til maskinen bes du vennligst bruke en GARDENA-kopling. Denne
plastkoplingen får du f.eks. i fagforretninger for bygg eller hage. En messingkopling av høy kvalitet får
du direkte hos WEKA.
Bruk kun rent vann fra springen, for skittent vann fører til av varmeovergangen på kjøleflatene blir
vesentlig forstyrret, noe som igjen kan føre til at det oppstår ubotelige skader på motoren. Dessuten
slites da akseltetningsringene svært raskt ned.

Akseltetningsringene må skiftes ut øyeblikkelig dersom det siver ut vann fra
lekkasjeboringene på vanntilkoplingsringen eller på den bakre delen av motoren.
Dette må kun foretas i et autorisert fagverksted.
OBS! Når maskinen utsettes for full belastning, er minst 1l vann pr. minutt nødvendig til
kjøling av motoren.
Åpne kuleventilen etter driften, slik at kjølespalten går tom. Dette er spesielt viktig i den kalde
årstiden - fare for frost.

4.3 Montering i borestativet

SR25/38/68 festes på girfoten (se bildet) med fire skruer M8 (SR75: 8 skruer M8, SR65: 6 skruer M8)
på borestativet (2), eller til en adapterplate, som produsenten av borestativet leverer.

Stram skruene til med et dreiemoment på 20 Nm og velg en slik skruelengde at
skrueforbindelsens dybde er på minst 20 mm (SR25/38 15mm).

Sett maskinen kun i et stabilt borestativ som har nøyaktige føringer med minimal klaring.
Pass på at maskinens akse løper absolutt parallelt mot borestativets søyle. Bruk kun borestativer
med tilstrekkelig stabilitet.

Borkronen skal kun tas ut av borehullet dersom det ikke er noen hindringer. Prøv ikke å fjerne en
fastkilet borkrone med bormaskinen, da for mye kraft sideveis mot spindelen kan ødelegge kulelager
og lagerhus.

Da borestativet ikke er bestanddel av leveringsomfanget, gjør vi her oppmerksom på noen viktige
betingelser for bruken.

Sikkerhets- og arbeidshenvisninger for borestativet som brukes må overholdes
nøyaktig.

Måter å feste borestativet på

Feste med plugger, avstivning

Den mest vanlige måten å feste borestativet på er med bruk av plugger.
Bruk da kun metallplugger.

Det er også mulig å spenne fast borestativet med en egnet avstiver (avstivningssøyle) mot en fast
vegg.
Avstivningssøyler tilbys i diamantverktøyhandelen.

Med SR25/38/65/68/75 kan du bore over hodehøyde uten videre forholdsregler. For å beskytte
operatøren fra vann bør du likevel prinsipielt bruke en vannoppsamlingsring (tilbehør til borestativet).
Ta hensyn til at den gjennomborede kjernen i borekronen kan skli, og belaste maskin og borestativ
ekstra. Større kjerner må derfor sikres tilsvarende.

For å unngå en for høy belastning for kroppen må diamant-kjerneboremaskinen og borestativet
monteres og bæres hver for seg.

92

4.4 Diamantborkrone (verktøy)

Verktøyopptaket til SR25/38/65/68/75 består av en gjengetapp med 1 1/4" UNC (M33/3).
Bruk kun egnet diamantverktøy av høy kvalitet.
Bruk verktøy som er godt å kutte med og pass på at diamantsegmentene stikker tilstrekkelig frem
overfor borkronerøret på den innvendige og utvendige diameteren.
Smør litt vannfast fett på verktøyets gjenger, slik at det blir lett å skru løst verktøyet igjen.

Drei borkronen fast på verktøygjengene.

Pass på at radialavviket på borkronens diamantsegmenter ikke er mer enn 1 mm (eksentrisitet).

For skifte av borekrone må du bare bruke en passende gaffelnøkkel. Samtidig må du holde
borespindelen fast med en annen gaffelnøkkel.

Bruk aldri en hammer e. l. for å løsne borekronen. Du kan ev. forlenge gaffelnøkkelen.

5. I G A N G S E T T I N G

5.1 Tastatur og skjerm

Den SR25/38/65/68/75 er utstyrt med et tastatur og en skjerm. Bruke tastaturet, startet motoren
(grønne Start-knappen) og av (rød stopp-knapp). Ved å trykke på + og - hastigheten kan velges i 6
(4) trinn. Den aktuelle drill diameter vises i dette skjermbildet. Når du slår på start knappen, er
motoren med forhåndsvalgte hastigheten startet. Du kan også endre hastigheten under boring,
simpelthen ved å endre ønsket hull diameter, og trykke på start knappen igjen.

For SR25/65 blir vekselsvis to borediameter anvist. Den første verdien tilsvarer en
gjennomsnittshastighet på 2,5 m/s, den andre på 4,5 m/s.

For SR38/68/75 blir vekselsvis tre forskjellige borediameter anvist, et for hvert av de tre girene. Den
anviste borediameter blir beregnet ved en gjennomsnittshastighet på 3,5 m/s.

Turtallet på de forskjellige trinnene overlapper hverandre. Dermed kan minst to forskjellige trinn
velges for samme borediameter, for å oppnå best mulig resultat.

5.2 Soft Turn Funktion

Ved å trykke samtidig på + og - knappen blir Soft Turn Funksjonen aktivert. Dette blir signalisert ved
at sifferne 000 og 999 blir anvist vekselsvist. Ved å trykke på startknappen skjører maskinen på et
redusert turtall på 40 1/min ved et svært lavt dreiemoment. I denne innstillingen kan bormaskinen
uten fare kjøres raskere.

5.3 Beskyttelse av motoren

En elektronisk beskyttelse av motoren regulerer strømforskyning til motoren og begrenser den på en
maksimalverdi. Dermed synker turtallet kraftig ved overbelasning. Turtallet stiger tilbake til innstilt nivå
når overbelastingen opphører. Fortsetter overbelastingen til turtallet synker til null, slår elektronikken
motoren av etter få sekunder.

Kjøres maskinen med for lite kjølevann, blir motoren slått av av den intergrerte termostaten. Sørg i
dette tilfellet for at maskinen får tilstrekkelig med kjølevann (minst 1l/min) for raskt å kjøle den ned.

Sørg generelt for tilstrekkelig med kjølevann, da ellers motor og elektronikk kan bli skadet.

5.4 Troubleshooting

Ved feil på maskinen blinker den røde LED lampen under startknappen og en feilkode blir anvist på
displayet i form av en to-siffret feilkode. Feilkodene har følgende betyding.

Feilkode Betydning Mottiltak
1 Overstrøm Motoren ble plutselig overbelastet (blokkert)
2 For høy temperatur Kjøling av motor er for dårlig. Vanntemperaturen er for

høy eller gjennomstrømningen for dårlig.

3 Overlast Motoren har blitt blokkert eller overbelastet (redusert

turtall) over lengere tid.

4 Interrupt Alvorlig feil i Controller

93

5 Watchdog Alvorlig feil i Controller
6 Brown out Alvorlig feil i Controller
8 Overskredet serviceintervall Etter 250 timer skal maskinen til service. For start trykk

tre ganger på startknappen.

10 Mellomkretsspenning

mangler

Ladningsbryter for Uzw er defekt

11 For høy nettspenning Maskinen er koblet til for høy spenning (generator)
12 For lav nettspenning Maskinen er koblet til for lav spenning (generator)
13 For høy driftsspenning Spenningen er kortvarig eller hele tiden for høy

(generator, eller feilspenning)

14 For lav driftsspenning Spenningen er ved bruk kortvarig eller hele tiden for lav

(for lang skjøteledning, underdimensjonert skjøteledning,
generatoren er for svak, eller strømavbrudd)

Feilene 10 - 14 må kvitteres for ved å trykke på den røde STOP knappen.
Feilene 04 - 06 kan ikke kvitteres for. Motorstyringen kan være defekt.

Blir maskinen forbundet med strømnettet, så blir først data fra motorkontrollen overført til
displaykontrollen. Dette varer noen sekunder og den grønne LED lampen under startbryteren blinker.
Så snart den grønne LED lampen slukker er maskinen klar til bruk.

5.5 Feilanalyse

Feilanalysen er først og fremst ment for service av SR-maskiner. For servicemeny trykk på
startbryteren mens maskinen kobles til strømnettet (stikkontakten). Hold startbryteren inne til den
grønne LED lampen under startbryteren begynner å blinke og slipp så startbryteren. Navigér i
servicemenyen med + og - tastene
Trykk igjen på startknappen for å forlate servicemenyen.

De enkelte menypunktene er følgende:

Meny­punkt

Betegnelse Betydning

1 STZ Timer frem til service
2 BSZ Antall driftstimer totalt
3 On-Counter Antall driftsøkter
4 OFF-Counter Antall avbrutte driftsøkter
5 VN-ST Softwareversjonsnummer for motorstyring
6 VN-IO Softwareversjonsnummer for I/O-styring
7 Typ Maskintype
08 - 31 Feillagring Her blir de siste feilene oppgitt (max. 24) som har forekommet.

Index og feilkode blinker vekselsvis. Siste feil blinker med dobbel
frekvens.

5.6 Kopling av gir

SR38/68/75 er utstyrt med et 3-trinns vekselgir.
Bruk aldri makt når du kopler girene og kun når maskinen løper ut eller er i stillstand.

Velg alltid det best egnede turtallet i samsvar med borediameteren (se også tabellen og maskinens
typeskilt).

5.7 Sikkerhetskopling

Den integrerte sikkerhetskoplingen beskytter operatøren, maskinen og verktøyet mot sterke
mekaniske overbelastninger. Dersom maskinen brukes som den skal, vil du knapt merke det når
koplingen utløses.

5.8 Boring

Innstill vannmengden på kuleventilen (1a) i samsvar med den ovennevnte tabellen. Sørg for at
materialet som er fjernet skylles fullstendig ut av borehullet.
Dersom det samler seg boreslam rundt borehullet, betyr dette at du skyller for lite.

94

Arbeid med tilstrekkelig påtrykkskraft. Dersom denne er for liten, har diamantene en tendens til å
”polere”. I dette tilfellet blir fremtrekkshastigheten stadig lavere, helt til intet material fjernes mer.
Dette kan kun utbedres ved å „etterslipe“ diamantsegmentene med en SiC-slipestein.
Vennligst kople ned til det neste girtrinnet dersom dreiemomentet er for lavt.

Pass på at borkronen og dermed også borestativet ikke vibrerer, fordi dette fører til at diamantene
rives ut av bindingen og borestativ og maskin utsettes for sterk slitasje.

Når det bores gjennom jernarmeringer, må du eventuelt øke påtrykkraften og kople ned til neste gir
om nødvendig.

Du må ikke forsøke å løsne boreverktøyet med motoren ved å slå maskinen av og på, dersom
boreverktøyet har satt seg fast. Slå da maskinen av øyeblikkelig og løsne borkronen ved å dreie til
høyre og venstre med en passende dobbelthodet skrunøkkel. Trekk samtidig maskinen forsiktig ut av
borehullet.

Vær sikker på at arbeidsområdet ikke krysser vann- eller elektriske ledninger. I tvilstilfeller bør
arbeidsområdet undersøkes ved hjelp av en ledningsdetektor.

6. V E D L I K E H O L D

OBS! Trekk alltid nettpluggen ut av kontakten før det begynnes med vedlikeholds- eller
reparasjonsarbeider.

Rengjør maskinen etter at du har avsluttet borearbeidene. Rengjør samtidig også borkronens
opptaksgjenger og smør dem inn med fett.
Rengjør maskinen med en tørr eller fuktig klut, men ikke med en hard vannstråle.

Sørg spesielt for at ikke maskinkassen, kabelinnføringene og PÅ-AV-tasten ikke
skades, eller ta SR25/35/65/75 øyeblikkelig ut av drift dersom disse delene blir skadet,
fordi vann kan trenge inn i maskinen og det derved består vesentlig fare for at
operatøren kan bli utsatt for “elektrisk sjokk”. Dessuten må det gås ut ifra at det
oppstår ubotelig skade på den kompliserte elektronikken i et slikt tilfelle.

I SR25/38/65/68/75 er det integrert en driftstimeteller som er innstilt på 250 timer. Når denne
driftstiden er oppnådd, må starttasten trykkes tre ganger for å starte motoren. Bring nå
maskinen til et WEKA servicesenter for inspeksjon, slik at maskinen kan underkastes et
vedlikehold og telleverket kan stilles tilbake igjen. I din egen interesse må du ikke arbeide
videre mer enn 20 timer, for dette fører til at garantien taper sin gyldighet.

Ved skader på ledning eller støpsel er det kun et autorisert verksted
(www.weka-elektrowerkzeuge.de) som har lov til å reparere eller skifte ut disse.

Er ledningen ødelagt må denne skiftes ut med en ledning som er preparert på en spesiell måte og
som er å få kjøpt i et autorisert verksted.

6.1 Oljebadgir

Som alle diamantkjerne-bormaskiner fra WEKA har også SR25/38/65/68/75 et oljebadgir.
Den spesielt effektive smøringen gjør at maskinen oppnår en høy levealder. Vær spesielt
oppmerksom på lekkasjer.

Dersom du skulle merke at det lekker ut olje, bes du vennligst ta maskinen ut av drift øyeblikkelig og
sende den til ett av våre serviceverksteder for kontroll, eller du kan sende den direkte til oss.
Adressene finner du i Internett.

6.2 Tilkopling av vann

Dersom det siver vann ut av lekkasjeboringen i vanntilkoplingsringen (pos. 91), må
akseltetningsringene (pos. 131 + 133) skiftes ut øyeblikkelig.
Dette må kun foretas i et autorisert fagverksted.

7. G A R A N T I

Vi garanterer denne WEKA veggsagen i 12 mnd fra leveringsdag. I denne perioden vil vi reparere
material og produksjonsfeil gratis. Denne garantien dekker ikke normal slitasje, overbelastning, ikke
fulgte opereringsprosedyrer og reparasjon av uautoriserte personer eller bruk av deler fra andre
leverandører.

95

8. K O N F O R M I T E T S E R K L Æ R I N G

Betegnelse: Diamantkjernebormaskin - til boring i stein, betong og murstein
Type: SR25, SR38, SR65, SR68, SR75 (med varianter)
av serienr.: 0113001

Vi erklærer herved at maskinen er godkjent etter følgende bestemmelser EN55014-1, EN55014-2,
EN61000-3-2, EN61000-3-3, EN60204-1 (SR65/68/75), EN 62841-1 (SR25/38), EN 62841-3-6
(SR25/38), og imøtekommer dermed også kravene til 2006/42/EG, 2014/30/EU, 2011/65/EU.

WEKA Elektrowerkzeuge Neubulach, 20.04.2016
Auf der Höhe 20 Wilhelm Wurster, Innehaver
D 75387 Neubulach

9. A V F A L L S S O R T E R I N G

Ifølge bestemmelsene 2002/96/EG er vi forpliktet til å ta imot retur av gamle maskiner og
sørge for at disse blir behandlet som spesialavfall. Vær vennlig å sørge for at gamle
maskiner ikke havner i sorteringen for husholdningsavfall, men i stedet blir sendt til WEKA
Elektrowerkzeuge eller våre representanter i utlandet for resirkulering.

Übersetzung der Originalbetriebsanleitung - Kan endres uten varsel 0416

96

SF

KÄYTTÖOHJE - TIMANTTIPORA SR25, SR38, SR65, SR68, SR75

Lue käyttöohje huolella ennen koneen käyttöönottoa!

Ohjeiden mukaisessa käytössä WEKA-porakoneesi takaa tyytyväisyytesi laadullaan ja
ohittamattomilla ominaisuuksillaan.

1. Y L E I S I Ä T U R V A L L I S U U S O H J E I T A

HUOM: Käytettäessä sähkötyökaluja on aina noudatettava seuraavia turvallisuusohjeita,
sähköiskujen, loukkaantumisten ja palovaaran välttämiseksi. Näitä ohjeita on luettava,
ennen koneen käyttöönottoa. Ohjeet on säilytettävä hyvin.

1) Penkki turvallisuus

a ) Työpaikka on pidettävä järjestyksessä. Epäjärjestys aiheuttaa tapaturmavaaran.

b ) Sähkötyökalujen käyttö palavien kaasujen lähellä on kielletty.

c ) Lapsia ei saa päästää lähelle. Ulkopuoliset henkilöt eivät saa koskea työkaluun

tai kaapeleihin. Ulkopuoliset on pidettävä poissa työalueelta.

2) Sähköinen turvallisuus

a ) Pistotulpan on sovittava pistorasiaan. Pistotulppaa ei saa muuttaa millään

tavalla. Älä käytä mitään muuntokappaletta (adapteria) yhdessä
suojamaadoitetun sähkötyökalun kanssa. Muuttamaton pistotulppa ja pistorasia

pienentää sähköiskun vaaraa.

b ) Sähköiskuilta on pyrittäväsuojautumaan. On vältettävä maadoitettujen osien, kuten

putkien, lämpöelementtien, liesien ja jääkaappien koskettamista.

c ) Ympäristön vaikutus on otettava huomioon. Sähkötyökaluja ei saa jättää

sateeseen.

d ) Kaapeleita ei saa käyttää vieraisiin tarkoituksiin. Työkalua ei saa kantaa

kaapeleista, eikä pistoketta saa vetää pistorasiasta kaapelista vetämällä. Kaapelia
on suojattava kuumuutta, öljyä ja teräviä reunoja vastaan.

e ) Ulkotöissä saa käyttää vain sallittuja ja asiallisesti merkittyjä pidennyskaapeleita.

f ) Vedentulolla varustetun timanttisydänporan sähköliitäntä on tehtävä

eurooppalaisten ja kansainvälisten määräysten mukaisesti ja aina
virhevirtasuojakytkimen (FI) kautta. PRCD ei saa olla vedessä. Sen moitteeton
toiminta on tarkastettava säännöllisesti TEST-painiketta painamalla. Älä koskaan

käytä märkäkäyttöistä timanttisydänporaa ilman PRCD:tä tai FI:tä suoraan verkossa.

3) Henkilökohtaisesti turvallisuus

a ) On koko ajan oltava valppaana. Työn kulkua on koko ajan tarkkailtava. Työ on

tehtävä järkevästi ja keskittyen.

b ) Käytä henkilökohtaista suojavarustusta ja aina suojalaseja. Henkilökohtainen

suojavarustus kuten hengityssuojain,turvakengät,suojakypärä, kuulosuojain,riippuen
laadusta ja käytöstä vähentää loukkaantumis riskiä.

c ) Tahaton käynnistys on vältettävä. Koskaan ei saa kantaa sähköverkkoon liitettyä

sähkötyökalua sormi liipaisimella. Ennen liittämistä sähköverkkoon on varmistettava,
että kytkin on poiskytkettynä.

d ) Mitään työkaluavaimia ei saa jättää paikoilleen. Ennen päällekytkemistä on

varmistettava, että avaimet ja vaihtotyökalut on poistettu.

e ) Liiallinen etunoja saattaa olla vaarallista. Epänormaaleja kehon asentoja on

vältettävä. Älä työskentele tikkailla. On pyrittävä vakaaseen ja tasapainoiseen
seisontaan.

f ) Työssä on käytettävä tarkoituksenmukaista pukeutumista. Laajojen vaatteiden ja

korujen käyttöä tulisi välttää. Ne voivat tarttua liikkuviin osiin. Ulkotöissä suositellaan
kumikäsineiden ja liukastusturvallisten jalkineiden käyttöä. Pitkä tukka tulisi aina sitoa
hiusverkkoon.

g ) Sähkötyökaluun on liitettävä pölynimu, jos laite on varustettu pölynimua varten.
