Weiser 62841/01 Installation Manual

Do not remove
screws!

Ne retirez
pas les vis!

Twist the side
with the holes.

Faites pivoter le
côté avec les trous

counter-clockwise

antihoraire

Pull to

separate

knobs.

Tirez pour

séparer les

poignées

B

Set knobs aside
until step 6.

Mettez les
poignées de c ôté
jusqu’à l’étape 6 .

Passage Kno bs

Poignées de passage

Privacy Knob s

Poignées verrouillables

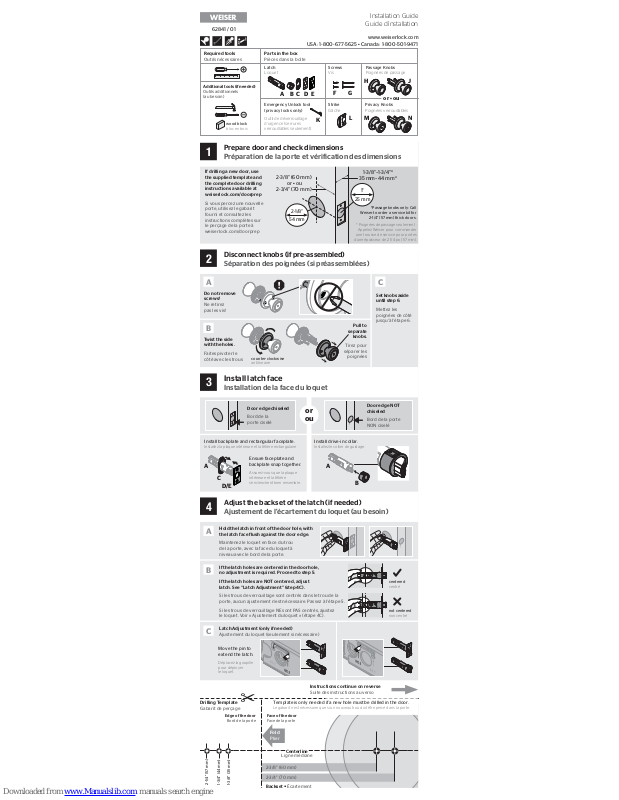

Installation Guide

Guide d’installation

62841 / 01

www.weiserlock.com

USA: 1800 6775625 • Canada : 18005019 471

Parts in the box

Pièces dans l a boîte

Required tool s

Outils nécessaires

Additional to ols (if need ed)

Outils additionnels
(au besoin)

Latch

Loquet

Screws

Vis

Strike

Gâche

Emergency Unlock tool
(privacy locks only)

Outil de déverrouillage
d'urgence (serru res
verrouillables seulement)

ABCDE

FG

L

K

JH

NM

If drilling a n ew door, use
the supplie d template and
the complete d oor drilling
instructio ns available at
weiserlock.com/doorpre p

Si vous percez un e nouvelle
porte, utili sez le gabarit
fourni et consul tez les
instruction s complètes sur
le perçage de l a porte à
weiserlock.co m/doorprep

23/8" (60 mm)

or • ou

23/4" (70 mm)

13/8"–13/4"*

35 mm–44 mm*

21/8"

54 mm

1"

25 mm

Hold the latch i n front of the door ho le, with
the latch face l ush against the d oor edge.

Maintenez le lo quet en face du trou
de la porte, ave c la face du loquet à
niveau avec le bord d e la porte.

If the latch hol es are centered i n the door hole,
no adjustm ent is required . Proceed to step 5.

If the latch hol es are NOT centere d, adjust
latch. See “Latch Adjustmen t” (step 4C).

Si les trous de ver rouillage sont centré s dans le trou de la
porte, aucun a justement n’est néces saire. Passez à l’étap e 5.

Si les trous de ver rouillage NE sont PAS centré s, ajustez
le loquet. Voir « Aj ustement du loquet » (ét ape 4C).

Latch Adjustm ent (only if neede d)

Ajustement du lo quet (seulement s i nécessaire)

Move the pin to
extend the latch .

Déplacez la goupille
pour déployer
le loquet.

Door edge N OT
chiseled

Bord de la porte
NON ciselé

Door edge chiseled

Bord de la
porte ciselé

Ensure facepla te and
backplate snap together.

Assurez-vous qu e la plaque
intérieure et la têti ère
s’enclenchent bien ensemble.

Install back plate and rectangul ar faceplate.

Installez la pl aque intérieure et la têtiè re rectangulaire.

AA

C

D/E

B

Install drive -in collar.

Installez le col lier de guidage.

or

ou

23/8" (60 mm)

23/4" (70 mm)

Backset • Écartement

Centerline

13/8" (35 mm )

13/4" (44 mm)

21/4" (57 mm)

Edge of the doo r

Bord de la por te

Fold

Plier

Ligne médian e

Drilling Template

Gabarit de perç age

Instructi ons continue o n reverse

Suite des inst ructions au verso

A

B

C

*Passage knobs only: Call

Weiser to orde r a service kit for

21/4" (57 mm) thic k doors.

* Poignées de pas sage seulement :

Appelez Weise r pour commander

une trousse de ser vice pour portes

d’une épaisseu r de 2 1/4 po (57 mm).

Face of the door

Face de la porte

Template is only need ed if a new hole must be dri lled in the door.

Le gabarit n’est néc essaire que si un nouveau tro u doit être percé dans la por te.

A C

wood block

bloc en bois

not centered

non centré

centered

centré

or • ou

Prepare door and check dimensions

Préparation de la porte et vériication des dimensions

1

Disconnect knobs (if pre-assembled)

Séparation des poignées (si préassemblées)

2

Install latch face

Installation de la face du loquet

3

Adjust the backset of the latch (if needed)

Ajustement de l'écartement du loquet (au besoin)

4

Door edge N OT
chiseled

Bord de la porte
NON ciselé

Door edge chiseled

Bord de la
porte ciselé

align

aligner

K

H / M

J / N

©2015 Spectrum Brands, Inc.

Close door an d test latch operati on.
If latch is loo se in the strike, ad just
strike tab so it gr ips the latch bolt
better whe n the door is clos ed.

Fermez la porte et te stez le fonctionnem ent
du loquet. Si l e pêne est lâche dan s la
gâche, ajuste z le tenon de la gâche de
façon à ce qu’il cro chète le pêne demi­tour quand la por te est fermée.

Save the bedroom/bathroom emergency
unlock tool (K) for future use.

Conservez l’outil (K) de déverrouilla ge
d'urgence de la chambre ou de la
salle de bain pour utilisation future.

L

G (2x)

tab

tenon

F (2x)

slant of latch bol t faces door fram e

le côté biseauté du p êne fait face au

cadre de la porte

door frame

cadre de la porte

wood block

bloc en bois

slant of latch bol t faces door fram e

le côté biseauté du p êne fait face au

cadre de la porte

door frame

cadre de la porte

IM PORTANT: If installing a pas sage lock on an

entry door, make s ure the knob with the s crew
holes is on th e interior side of th e door.

I MPORTANT : Si vous installez une p oignée

de passage sur un e porte d’entrée, assure z­vous que la poigné e avec les trous de vis
se trouve du côté intérie ur de la porte.

Align round edges.

Alignez les bord s
arrondis.

To catch screws:

Pour assurer la prise d es vis :

1. Twist counter-clockwise

Tournez dans le

sens antihoraire

2. Push while twisting

Poussez tout en tou rnant

3. Twist clockwise

Tournez dans le

sens horaire

Press latch bolt
to install knob.

Poussez
sur le pêne
pour installe r
la poignée
extérieure.

Push up on knob while tightening
screws to keep latch horizontal
and centered.

Poussez la poi gnée vers le
haut tout en serran t les vis
pour maintenir l e loquet
horizontal et centré.

A

B

or

ou

A

B C

D

Install latch

Installation du loquet

5

Install knobs

Installation des poignées

6

Install strike on door frame

Installation de la gâche sur le cadre de porte

7

Privacy locks only

Serrures verrouillables seulement

!
