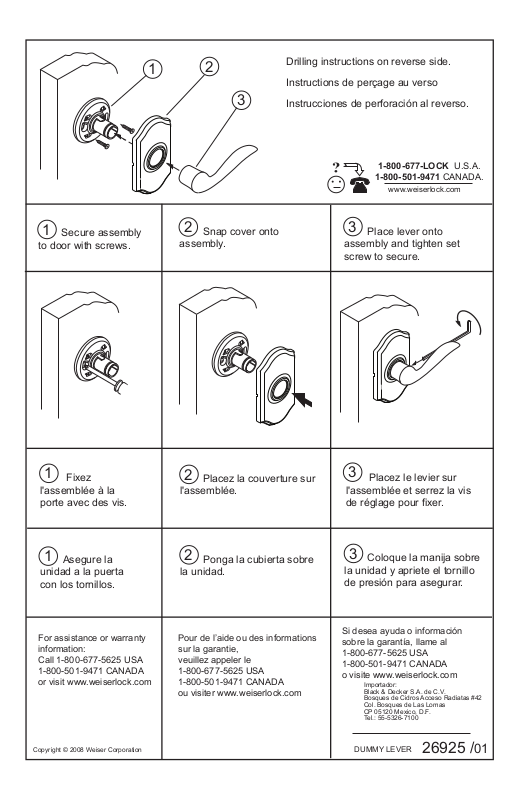

Weiser 26925 /01 Instructions Manual

1

2

3

Drilling instructions on reverse side.

Instructions de perçage au verso

Instrucciones de perforación al reverso.

1-800-677-LOCK U.S.A.

1-800-501-9471 CANADA.

www.weiserlock.com

1

Secure assembly
to door with screws.

1

Fixez
l'assemblée à la
porte avec des vis.

1

Asegure la
unidad a la puerta
con los tornillos.

2

Snap cover onto
assembly.

2

Placez la couverture sur
l'assemblée.

2

Ponga la cubierta sobre
la unidad.

3

Place lever onto
assembly and tighten set
screw to secure.

3

Placez le levier sur
l'assemblée et serrez la vis
de réglage pour fixer.

3

Coloque la manija sobre
la unidad y apriete el tornillo
de presión para asegurar.

For assistance or warranty
information:
Call 1-800-677-5625 USA
1-800-501-9471 CANADA
or visit www.weiserlock.com

Copyright © 2008 Weiser Corporation

Pour de l’aide ou des informations
sur la garantie,
veuillez appeler le
1-800-677-5625 USA
1-800-501-9471 CANADA
ou visiter www.weiserlock.com

Si desea ayuda o información
sobre la garantía, llame al
1-800-677-5625 USA
1-800-501-9471 CANADA
o visite www.weiserlock.com

Importador:
Black & Decker S.A. de C.V.
Bosques de Cidros Acceso Radiatas #42
Col. Bosques de Las Lomas
CP 05120 Mexico, D.F.
Tel.: [phone]

DUMMY LEVER

26925 /01

1

TEMPLATE

2-3/4" (70mm) FOLD LINE

LIGNE DE PLIAGE

LINEA DE DOBLEZ

2-3/8" (60mm) FOLD LINE

LIGNE DE PLIAGE

LINEA DE DOBLEZ

GABARIT

PLANTILLA

C
L

C

L

Drilling

instructions

for door

preparation.

Installation instructions

on reverse side.

1. Place desired fold
line of template (above)
on door edge with
centerline approxi­mately 38" (965mm)
from floor.

2. Mark screw hole
centers.

3. Drill 1/8" (3mm)
diameter pilot holes,
3/4" (19mm) deep at
screw hole centers.

Centerline

2

Instructions de

perçage pour

preparation
de la porte.

Instructions d'installation

au verso.

1. Placez la ligne de
pliage souhaitée du
gabarit (au-dessus) sur le
bord de la porte avec
l’axe à environ 38" (965
mm) du sol.

2. Marquez les centres
des trous de vis.

3. Percer des trous-pilotes
de 1/8” (3 mm) de
diamètre et de 3/4”
(19 mm) de profondeur au
centre des trous de vis.

Axe

Linea central

Instrucciones de
perforacion para

preparacion de la

puerta

Instrucciones de instalación

1. Coloque la línea doblada
deseada de la plantilla
(arriba) en la orilla de la
puerta con la línea central a
una altura aproximada de 38”
pulgadas (965 mm) sobre el
piso.

2. Marque el centro para los
orificios de los tornillos.

3. Perfore orificios guía de
1/8” (3 mm) de diámetro, y
3/4” (19 mm) de profundidad
en los centros de los orificios
para tornillos.

al reverso.

Dummy Lever

26925 /01
