WEG FSW 250, FSW 160 Instruction Manual
Seccionadoras tipo fusível
Fuse switch disconnectors
Seccionadores tipo fusible
Motors | Automation | Energy | Transmission & Distribution | Coatings
Instruction manual for mounting and service
of fuse switch disconnectors
FSW 250
Manual de instruções para a montagem e
manutenção de seccionadoras tipo fusível
Manual de instrucciones para el montaje y
mantenimiento de seccionadores tipo fusible
www.weg.net
Manual de instruções para a montagem e manutenção de seccionadoras tipo fusível
2
3-10
19-26
Manual de instrucciones para el montaje y
mantenimiento de seccionadores tipo fusible
Manual de instruções para a montagem e
manutenção de seccionadoras tipo fusível
11-18
Español PortuguêsEnglish
Instruction manual for mounting and
service of fuse switch disconnectors
www.weg.net
Manual de instruções para a montagem e manutenção de seccionadoras tipo fusível
3
CONTEÚDO
PORTUGUÊS
1. OPERAÇÕES BÁSICAS .............................................................................. 4
1.1. ABERTURA DA TAMPA ...................................................................... 4
1.2. FECHAMENTO DA PROTEÇÃO ........................................................ 4
1.3. RETIRADA DA PROTEÇÃO ................................................................ 4
1.4. MONTAGEM DA TAMPA .................................................................... 4
1.5 RETIRADA DA COBERTURA PARA TERMINAIS ............................. 4
1.6. MONTAGEM DA PROTEÇÃO DE TERMINAIS ................................. 5
2. MONTAGEM DA SECCIONADORA ........................................................... 5
2.1. MONTAGEM DA SECCIONADORA NA BASE DE MONTAGEM ..... 5
3. FIXAÇÃO DOS CONDUTORES DE SAÍDA ............................................... 6
3.1. FIXAÇÃO DOS CONDUTORES COM TERMINAL DE CABO
GRAMPO PARAFUSO TIPO M .......................................................... 6
3.2. MONTAGEM DE CONDUTORES COM TERMINAL SEM
ISOLAMENTO - GRAMPO PONTE TIPO S....................................... 7
4. INSERÇÃO, RETIRADA E VERIFICAÇÃO DAS CONDIÇÕES
DOS ELOS-FUSÍVEIS ................................................................................. 7
4.1. INSERÇÃO DOS ELOS-FUSÍVEIS ..................................................... 7
4.2. RETIRADA DOS ELOS-FUSÍVEIS ..................................................... 8
4.3. VERIFICAÇÃO DAS CONDIÇÕES DOS ELOS-FUSÍVEIS ............... 8
5. VEDAÇÃO DA SECCIONADORA ............................................................... 8
5.1. LACRE COM FIO LACRE ................................................................... 8
5.2. LACRE COM CADEADO .................................................................... 9
5.3. TRAVAMENTO E DESTRAVAMENTO DOS PONTOS DE MEDIÇÃO .... 9

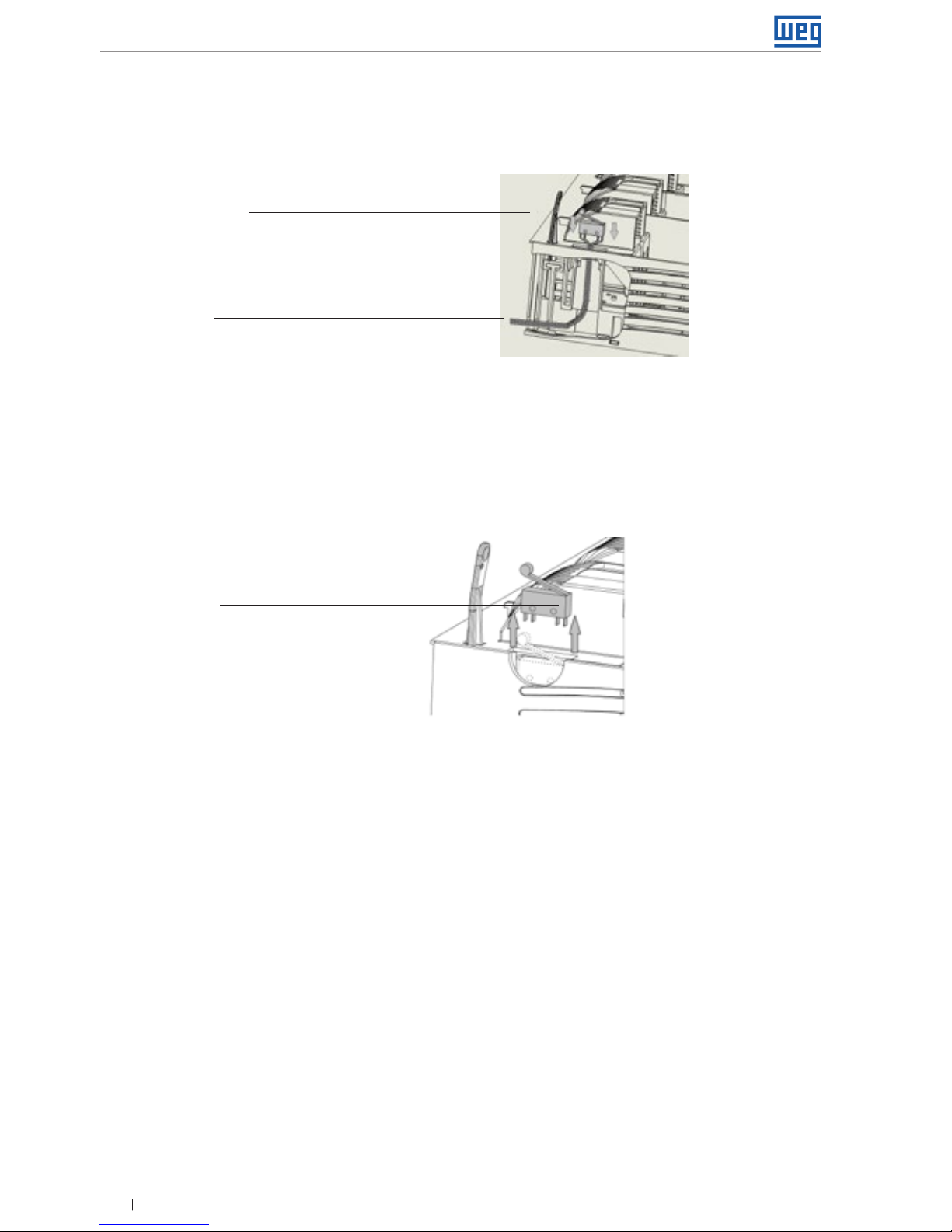

6. CONTATO AUXILIAR ................................................................................ 10
6.1. MONTAGEM DO CONTATO AUXILIAR ........................................... 10
6.2. DESMONTAGEM DO CONTATO AUXILIAR ................................... 10
7. DESCARTE DO MATERIAL UTILIZADO ................................................. 10
8. CONDIÇÕES DE TRANSPORTE E ARMAZENAMENTO ...................... 10
www.weg.net
Manual de instruções para a montagem e manutenção de seccionadoras tipo fusível
4
1. OPERAÇÕES BÁSICAS
1.1. ABERTURA DA TAMPA
g
Segure a alça e abra a tampa com firmeza (Figura 1).

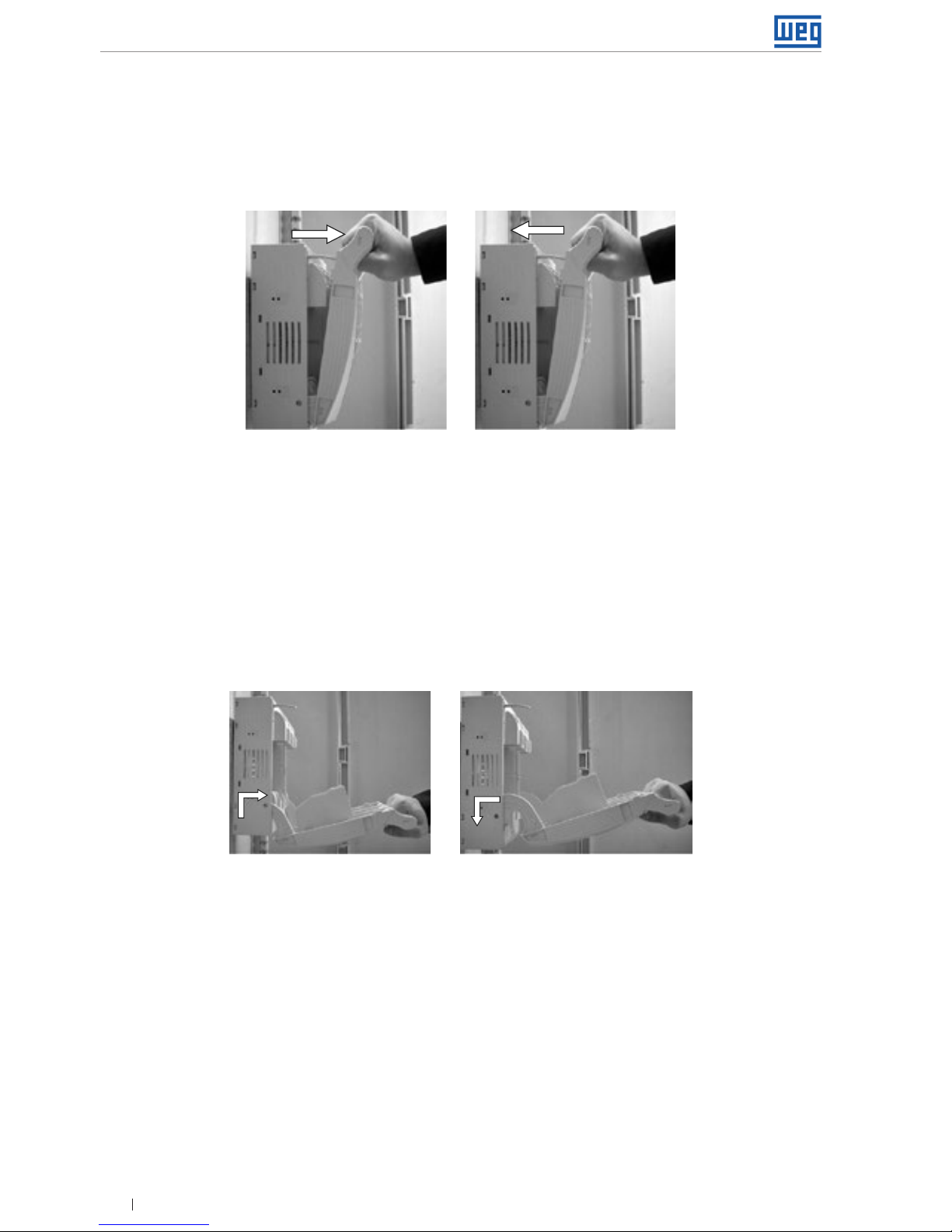

1.2. FECHAMENTO DA PROTEÇÃO
g
Levar a cabo e feche a tampa até resistência firme (Figura 2);
g
Mova a tampa ao longo da base da seccionadora e então retire a tampa (Figura 3).
1.3. RETIRADA DA PROTEÇÃO
g
Abra a tampa (de acordo com o capítulo 1.1);
g
Mova a tampa ao longo da base da seccionadora e então retire a tampa (Figura 3).
1.4. MONTAGEM DA TAMPA
g
Insira a tampa na base da seccionadora e então mova a tampa ao longo da base da
seccionadora firmemente (Figura 4).

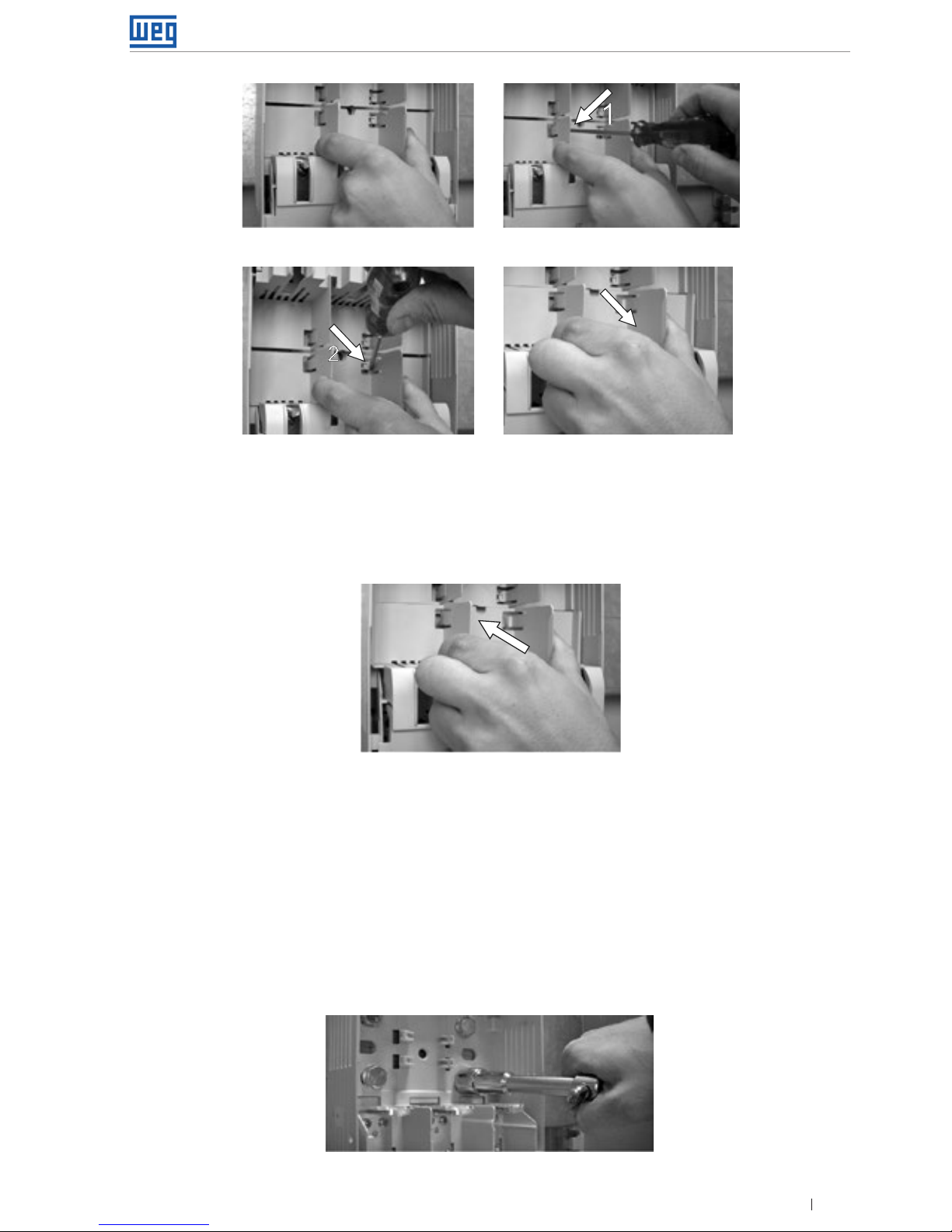

1.5. RETIRADA DA COBERTURA PARA TERMINAIS
g
Na proteção de terminais selecionada (Figura 5), com uma chave de fenda desloque um
dos grampos da proteção (Figura 6) 1 e então desloque o segundo grampo (Figura 7) 2 e
ao mesmo tempo retire a proteção da base (Figura 8).
Figura 1 Figura 2
Figura 3
Figura 4
www.weg.net
Manual de instruções para a montagem e manutenção de seccionadoras tipo fusível
5
1.6. MONTAGEM DA PROTEÇÃO DE TERMINAIS
g
Mova a proteção de terminais até a base até que seu grampos se prendam (Figura 9).
Figura 5
Figura 7
Figura 6
Figura 8
Figura 9
2. MONTAGEM DA SECCIONADORA
2.1. MONTAGEM DA SECCIONADORA NA BASE DE MONTAGEM
g
Retire a tampa (de acordo com o capítulo 1.3);
g
Retire a proteção de terminais (de acordo com o capítulo 1.5);
g
Fixe a seccionadora com parafusos 4xM8 ou 4xM10 (Figura 10) até que se tenha uma
boa fixação no painel;
g
Montar os protetores para terminais (de acordo com o capítulo 1.6);
g
Monte a tampa (de acordo com o capítulo 1.4).
Figura 10
www.weg.net
Manual de instruções para a montagem e manutenção de seccionadoras tipo fusível
6
3. FIXAÇÃO DOS CONDUTORES DE SAÍDA
3.1. FIXAÇÃO DOS CONDUTORES COM TERMINAL DE CABO GRAMPO PARAFUSO TIPO M
g
Retire a tampa (de acordo com o capítulo 1.3);
g
Retire a proteção de terminais (de acordo com o capítulo 1.5);
g
Fixe os condutores com parafuso M8 com torque de 10 Nm (Figura 11);
g
O kit de parafusos é composto por 12 parafusos M8 e 6 grampos tipo S;
g
Destaque os elementos apropriados da proteção de terminais (Figura 12,13) e/ou
(Figura 14,15);
g
Monte as proteções de terminais (de acordo com o capítulo 1.6);
g
Monte a tampa (de acordo com o capítulo 1.4).
Figura 12 Figura 13
Figura 14
Figura 15
Figura 11
www.weg.net
Manual de instruções para a montagem e manutenção de seccionadoras tipo fusível
7
4. INSERÇÃO, RETIRADA E VERIFICAÇÃO DAS CONDIÇÕES
DOS ELOS-FUSÍVEIS
4.1. INSERÇÃO DOS ELOS-FUSÍVEIS
g
Retire a tampa (de acordo com o capítulo 1.3);
g
Coloque o elo-fusível em um porta-fusível (Figura 17);

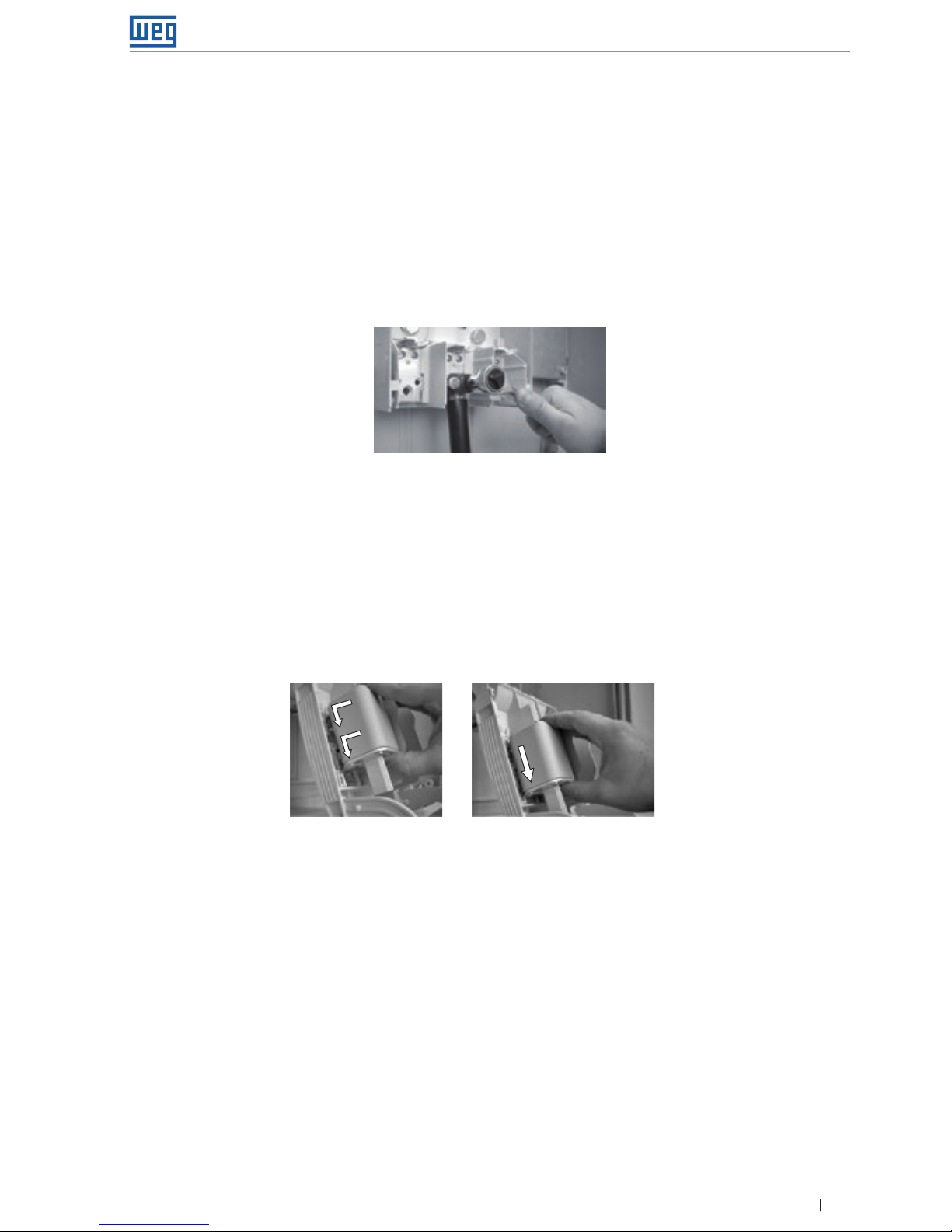

3.2. MONTAGEM DE CONDUTORES COM TERMINAL SEM
ISOLAMENTO - GRAMPO PONTE TIPO S
g
Retire a tampa (de acordo com o capítulo 1.3);
g
Retire a proteção de terminais (de acordo com o capítulo 1.5);
g
Fixe os condutores com (parafusos M8, 10 Nm) (Figura 16);
g
Retire os elementos de proteção de terminais apropriados (Figura 12,13) e/ou
(Figura 14,15);
g
Monte as proteções de terminais (de acordo com o capítulo 1.6);
g
Monte a tampa (de acordo com o capítulo 1.4).
Figura 16
Figura 17
Figura 18
g
Mova um elo-fusível ao longo da tampa até a trava de elos-fusíveis prender (Figura 18);
g
Monte a tampa (de acordo com o capítulo 1.4).
www.weg.net
Manual de instruções para a montagem e manutenção de seccionadoras tipo fusível
8
4.2. RETIRADA DOS ELOS-FUSÍVEIS
g
Retire a tampa (de acordo com o capítulo 1.3);
g
Pressione o botão de liberação para travamento de elos-fusíveis (Figura 19) e, em
seguida, afaste e retire o elo-fusível do porta-fusível (Figura 20).

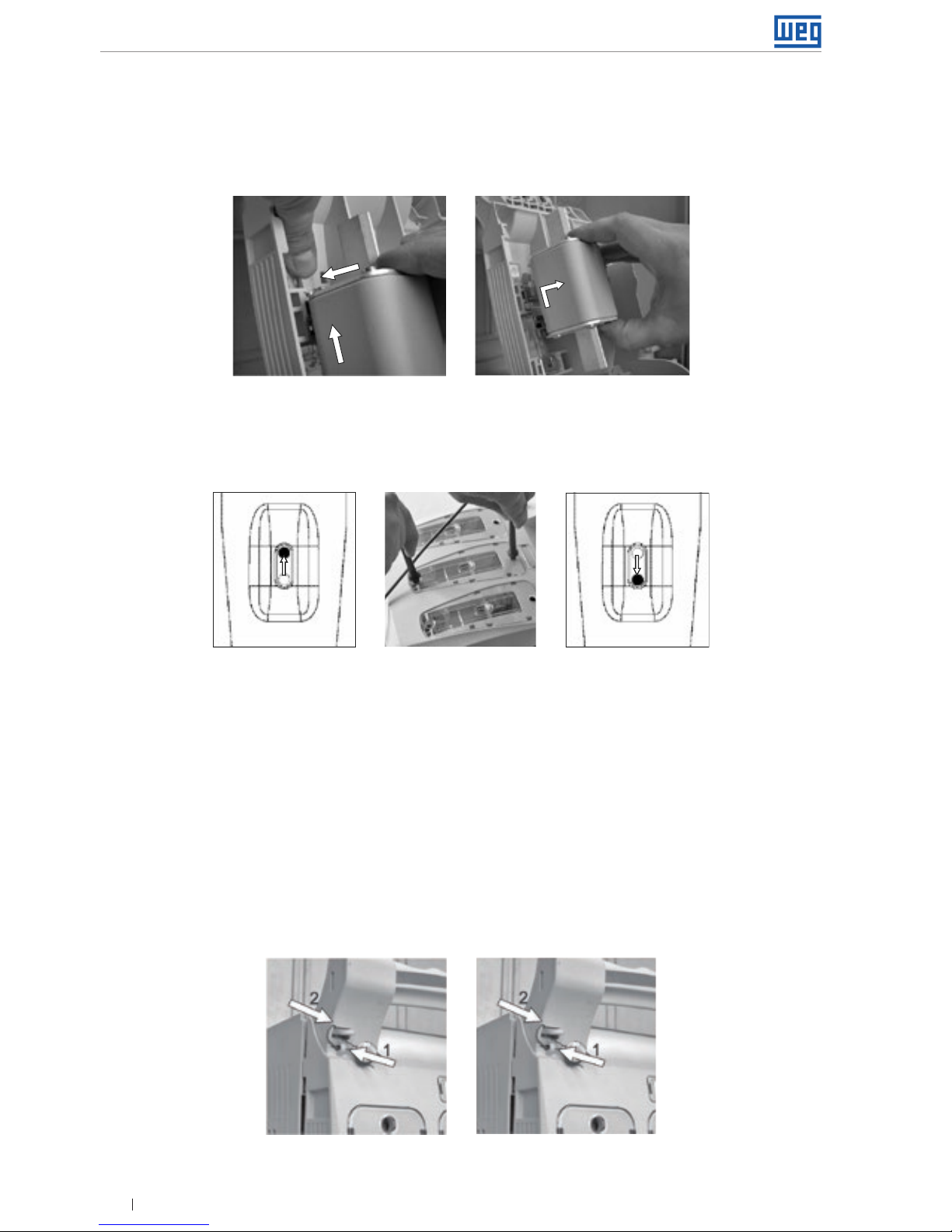

4.3. VERIFICAÇÃO DAS CONDIÇÕES DOS ELOS-FUSÍVEIS
g
Mova um corrediça da tampa para cima a fim de expor os pontos de medição
(Figura 21);
Figura 19 Figura 20
Figura 21 Figura 22
Figura 23
g
Verifique as condições dos elos-fusíveis através do detector de tensão, por exemplo
(Figura 22);
g
Mova uma corrediça da tampa para baixo a fim de cobrir os pontos de medição
(Figura 23).
5. VEDAÇÃO DA SECCIONADORA
5.1. LACRE COM FIO LACRE
g
Feche a tampa (de acordo com o capítulo 1.2);
g
Sele a seccionadora passando um fio através do orifício 2 e alça 1 da tampa (Figura 24).
Figura 24 Figura 25
www.weg.net
Manual de instruções para a montagem e manutenção de seccionadoras tipo fusível
9
5.2. LACRE COM CADEADO
g
Feche a tampa (de acordo com o capítulo 1.2);
g
Monte um cadeado no orifício 3 do elemento de vedação (Figura 25).

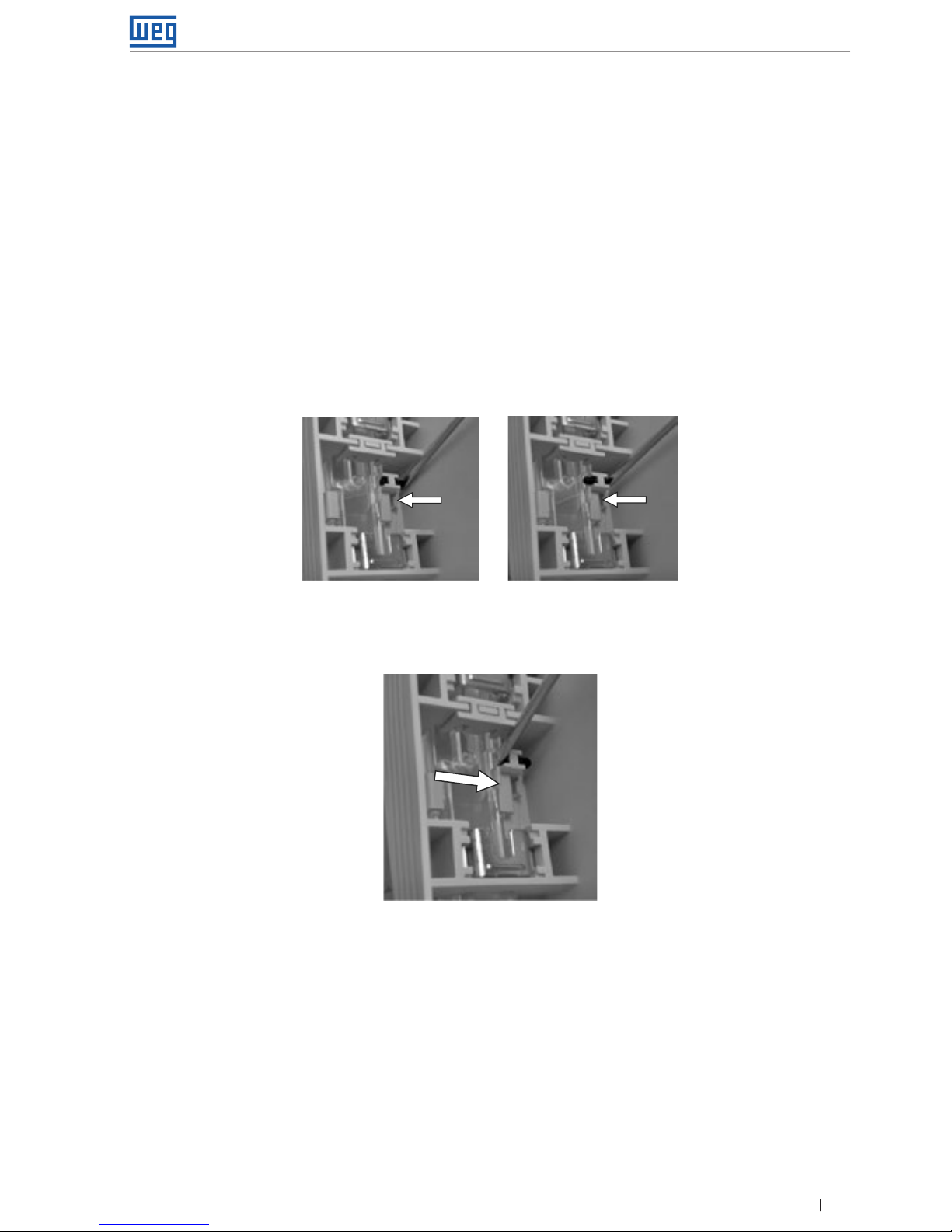

5.3. TRAVAMENTO E DESTRAVAMENTO DOS PONTOS DE MEDIÇÃO
O travamento e o destravamento dos pontos de medição é possível quando não há
elos-fusíveis na tampa.
g
Retire a tampa (de acordo com o capítulo 1.3);
g
Mova uma corrediça da tampa para baixo a fim de cobrir os pontos de medição
(Figura 23);
g
Para travar, mova os elementos de travamento de acordo com a direção da seta até
encaixarem na guia da tampa (Figuras 26,27);
Figura 26 Figura 27
g
Para destravar, mova os elementos de travamento de acordo com a direção da seta
até pularem na guia da tampa (Figura 28).
Figure 28
