Drive 3G-Flex
™
Cellular Signal Booster
®
Page 2
2
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm
Contents
Package Contents .................................................................3
Optional Accessories ..............................................................3
Installation Options ................................................................3
Vehicle Installation Option .......................................................3
In-Building Installation Option .....................................................5
Understanding the Drive 3G-Flex Light ................................................6
Recommended Additional FAQ ......................................................6
Safety and Recommendations .......................................................8
Signal Booster Specifications .......................................................9
Warranty ................................................................ Back Cover
IT IS VERY IMPORTANT
TO POWER YOUR SIGNAL
BOOSTER USING A SURGE
PROTECTED AC POWER
STRIP WITH AT LEAST A 1000
JOULE RATING.
FAILURE TO DO THIS WILL VOID YOUR WARRANTY
IN THE EVENT OF A POWER SURGE OR LIGHTNING
STRIKE.
! !
THE SIGNAL BOOSTER UNIT IS DESIGNED
FOR USE IN AN INDOOR, TEMPERATURECONTROLLED ENVIRONMENT (LESS
THAN 150 DEGREES FAHRENHEIT). IT IS
NOT INTENDED FOR USE IN ATTICS OR SIMILAR
LOCATIONS SUBJECT TO TEMPERATURES IN
EXCESS OF 150°F.
Installation Instructions for the Following weBoost Signal Booster:
Drive 3G-FlexTM Dual-Band Wireless SmarTech ® Signal Booster
Model # 470013 FCC ID: PWO460013 IC: 4726A-460013
The term “IC” before the radio certification number only signifies that Industry Canada technical specifications were met.
Page 3
3
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm
To purchase call 800-204-4104 or go to www.weboost.com
Refer to page 7 for additional Antenna Kit Options

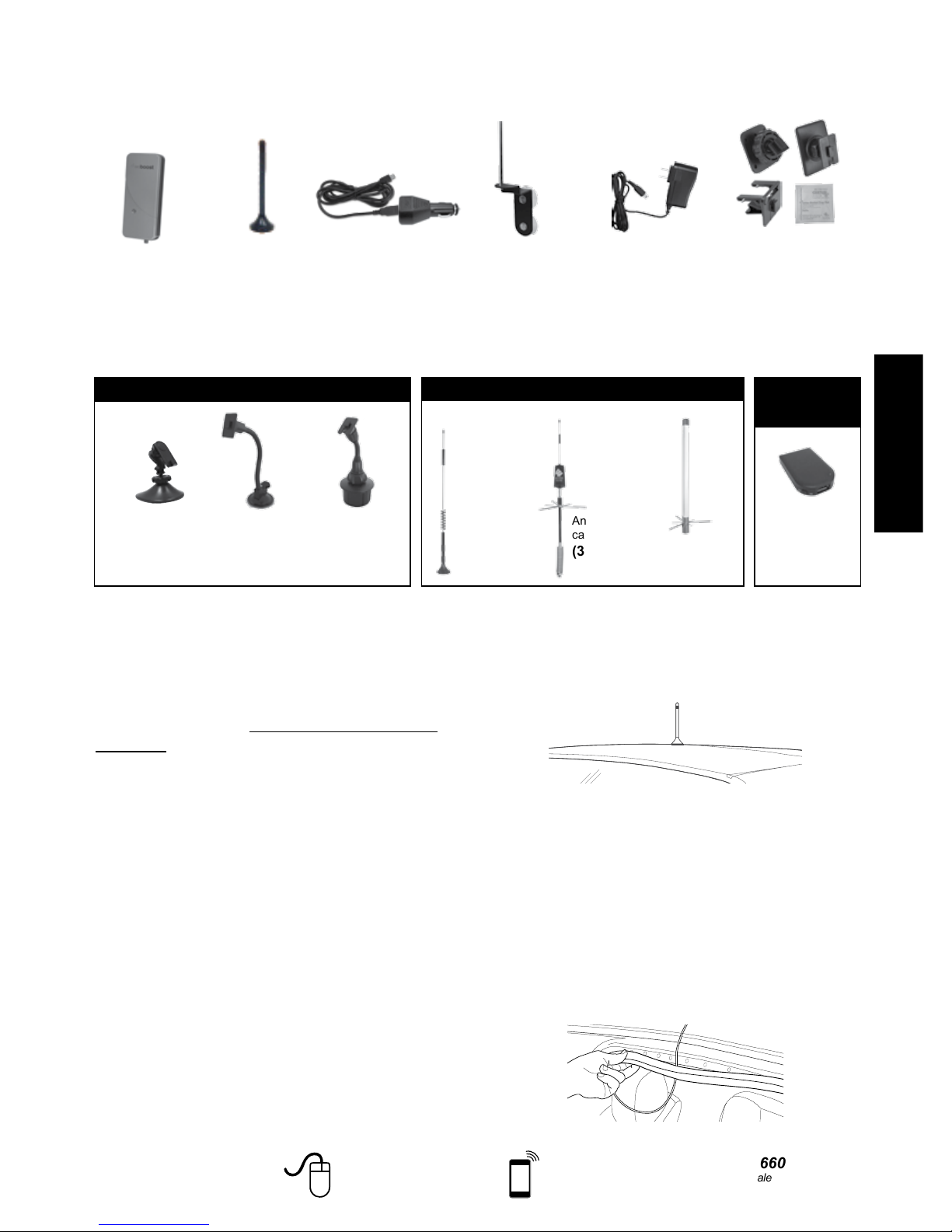

12” Antenna
(311125)
Marine
Antenna
(311130-5810)
Trucker
Antenna
(311133)
Mobile Power
Supply
(859984)
Optional Antennas Kits
Gooseneck
Suction Cup
Cradle Mount
(901120)
Cup Holder
Cradle Mount
(901130)
Adjustable
Desk Mount
(901137)
Mounting Options
Installation Options
Before you start your installation, read through
each step of the instructions. Also, watch the
installation video at weboost.com/us/drive3GFlexvideo. You can install Drive 3G-Flex in your
vehicle, in your home, ofce, or in a hotel room
or other building using the following steps.
Vehicle Installation Option
1. Install the Outside Antenna. Select a
location on top of the car that is:
• On a magnetic surface, preferably near
the center of the vehicle’s roof.
• At least 12 inches from any other
antennas.
• Free of obstructions.
• At least 6 inches from any windows
(including sunroofs).
• At least 8 inches from any people.
The Outside Antenna must be installed
vertically.
2. Run the Outside Antenna cable into the car.
The cable is strong enough that it may be
shut in most vehicle doors without damaging
the cable. For a cleaner look, carefully pull
down the door seal, run the cable under the
seal, and push the seal back into place. This
method reduces wear on the cable as the
door opens and closes.
3. Attach the Adhesive Mounting Bracket to the
vehicle’s dashboard.
• Clean the area where the bracket is to be
mounted with the alcohol wipe included.
Allow the area to dry.
Optional Accessories
Drive 3G-Flex
TM
Signal Booster
Mini-Magnet
Mount Antenna
(301126)
AC DC
Power Supply
(859969)
USB power cable with
power power adapter
(859963)
Antenna
Window Mount
(901128)

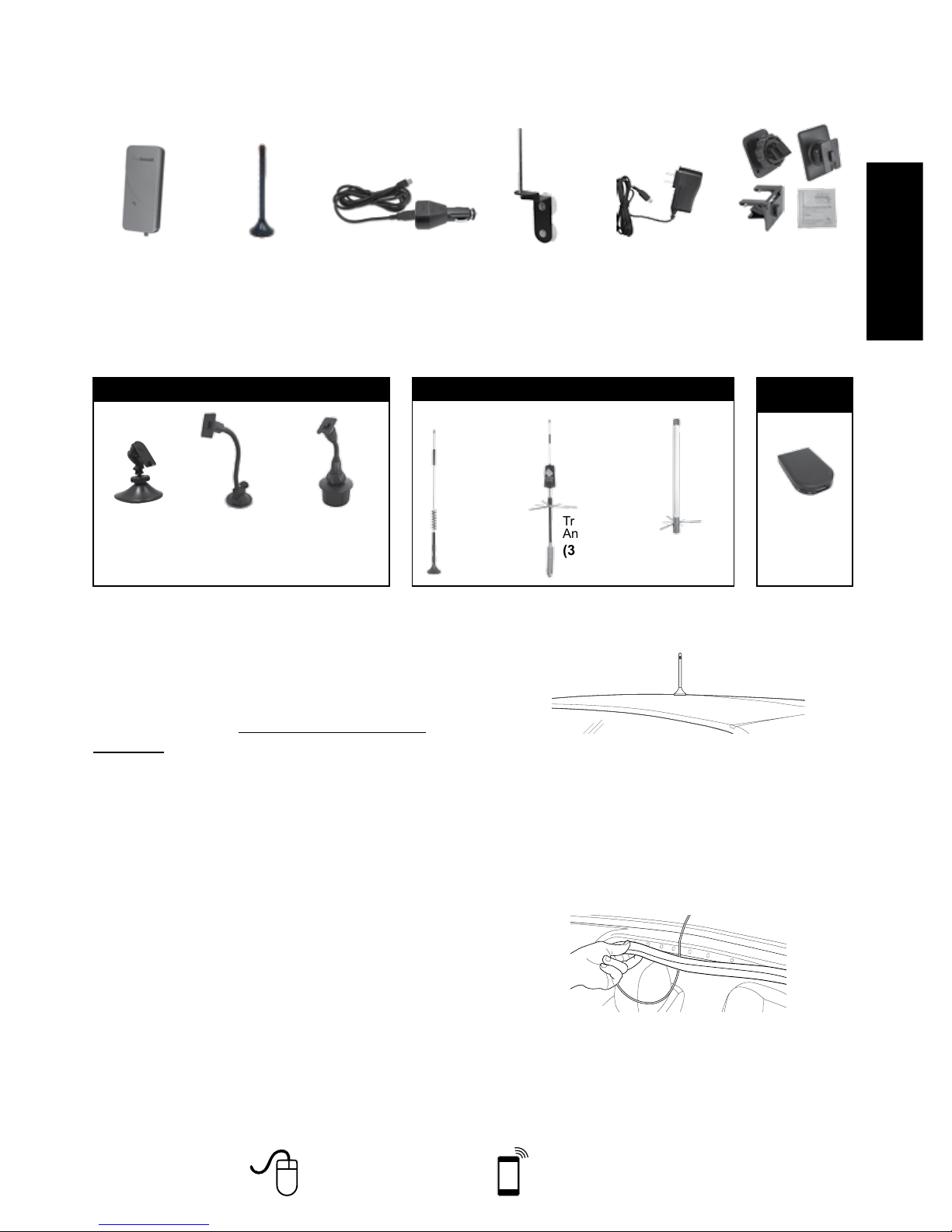

Package Contents
Carrying case included
Appearance of device and accessories may vary.
Mobile
Power Supply
Vehicle Dash
Mounting Kit
-Rugged/Screw Mount
-Adhesive Mount
-Vent Clip Mount
-Alcohol Prep Pad
Page 4
4
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm
• Peel the backing to expose the adhesive
and press the bracket onto the desired
location on the dashboard. NOTE: Be sure
the tab is positioned vertically.
• Allow the adhesive to cure for 24 hours
before you attach the Drive 3G-Flex
(Step 4).

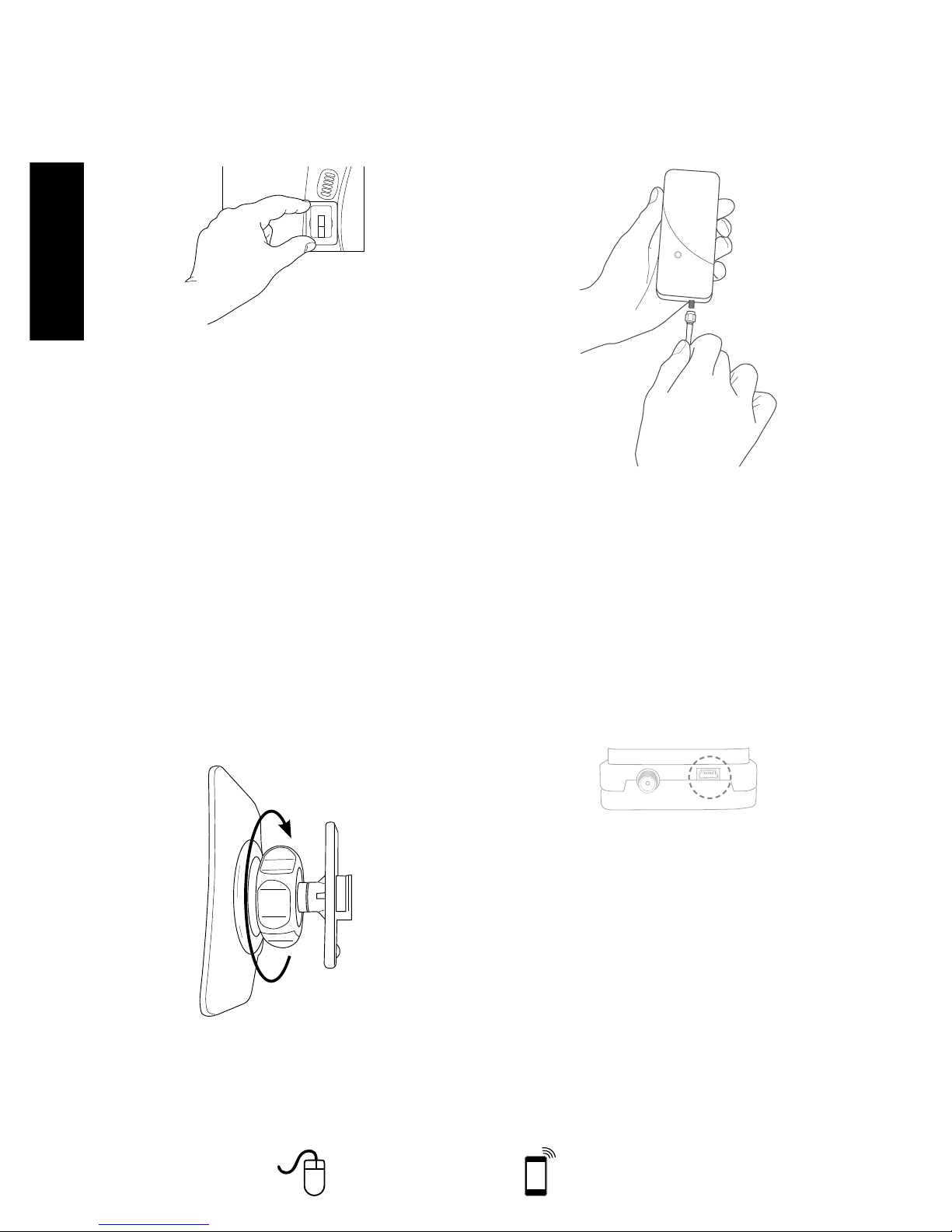

4. Attach the Drive 3G-Flex signal booster
to the Mounting Bracket. After waiting
24 hours for the adhesive on the bracket
to cure, attach the signal booster by
aligning the rectangular hole on the back
of the signal booster with the tab on the
Mounting Bracket, grasping the sides of
the signal booster, and sliding it downward
approximately ¼ inch into place.

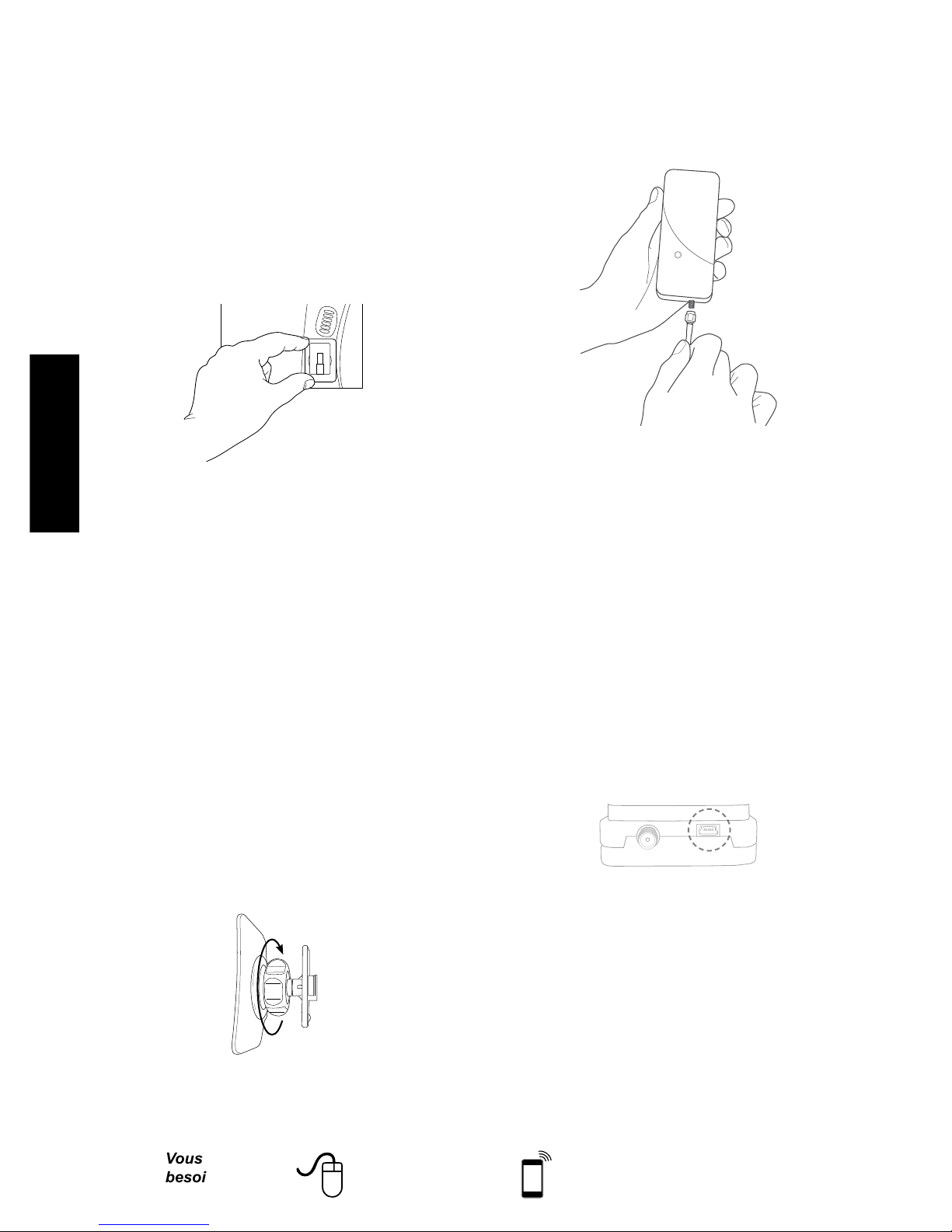

The Mounting Bracket is designed to swivel
for more convenient viewing angles. Once
the signal booster is in place, you can adjust
the angle of the bracket by loosening the
knurled nut, applying gentle pressure to the
top or bottom of the signal booster, and then
tightening the nut when the desired angle is
achieved.
5. Attach the antenna cable to the antenna
connector on the bottom of the signal booster.
The antenna cable must be connected before
going to the next step.
6. Power up your Drive 3G-Flex. Connect
the power cable to the mini-USB port on
the bottom of the signal booster. Connect
the other end of the power cord to the DC
adapter and insert the adapter into the
vehicle 12V DC power source. Use only the
supplied weBoost power supply. While the
Drive 3G-Flex may remain on, leaving the
Drive 3G-Flex on in a vehicle when it is not
running may discharge the battery in a day
or two. Also note that some 12V DC power
sources are shut down when the vehicle
ignition is turned to off.
Alternative Mounting for Weak Signal Areas
If you know you drive through particularly weak
signal areas, you may want to mount your signal
booster closer to your cell phone when in use.
To do this, attach a strip of double-sided Velcro
(available at most hardware or fabric stores) to
the back of the Drive 3G-Flex and to your center
console of your vehicle. Press Drive 3G-Flex to
console.
Alternative mounting
options available. Contact
Customer Support at 866294-1660 for details.
Page 5
5
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm
Installation Options

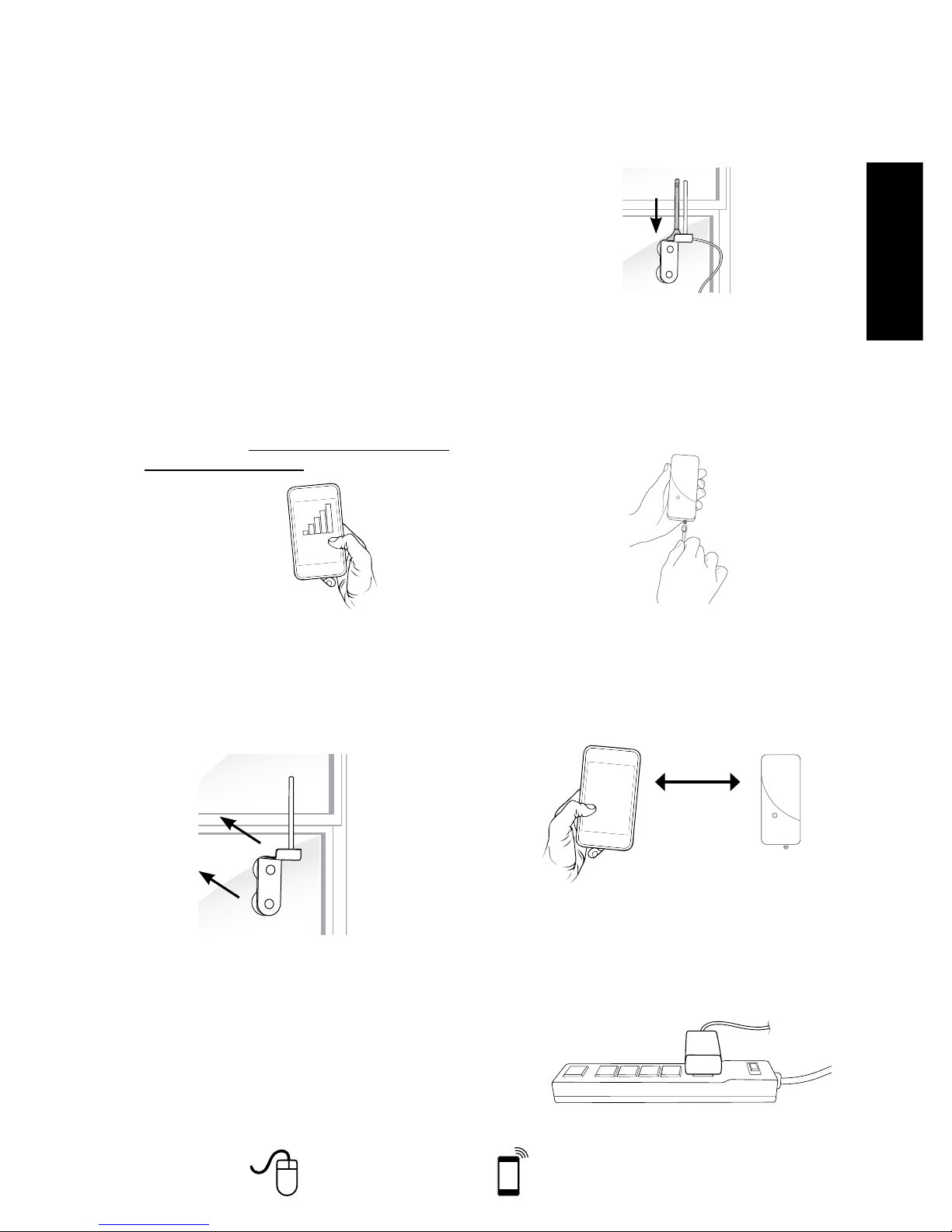

In-Building Installation Option

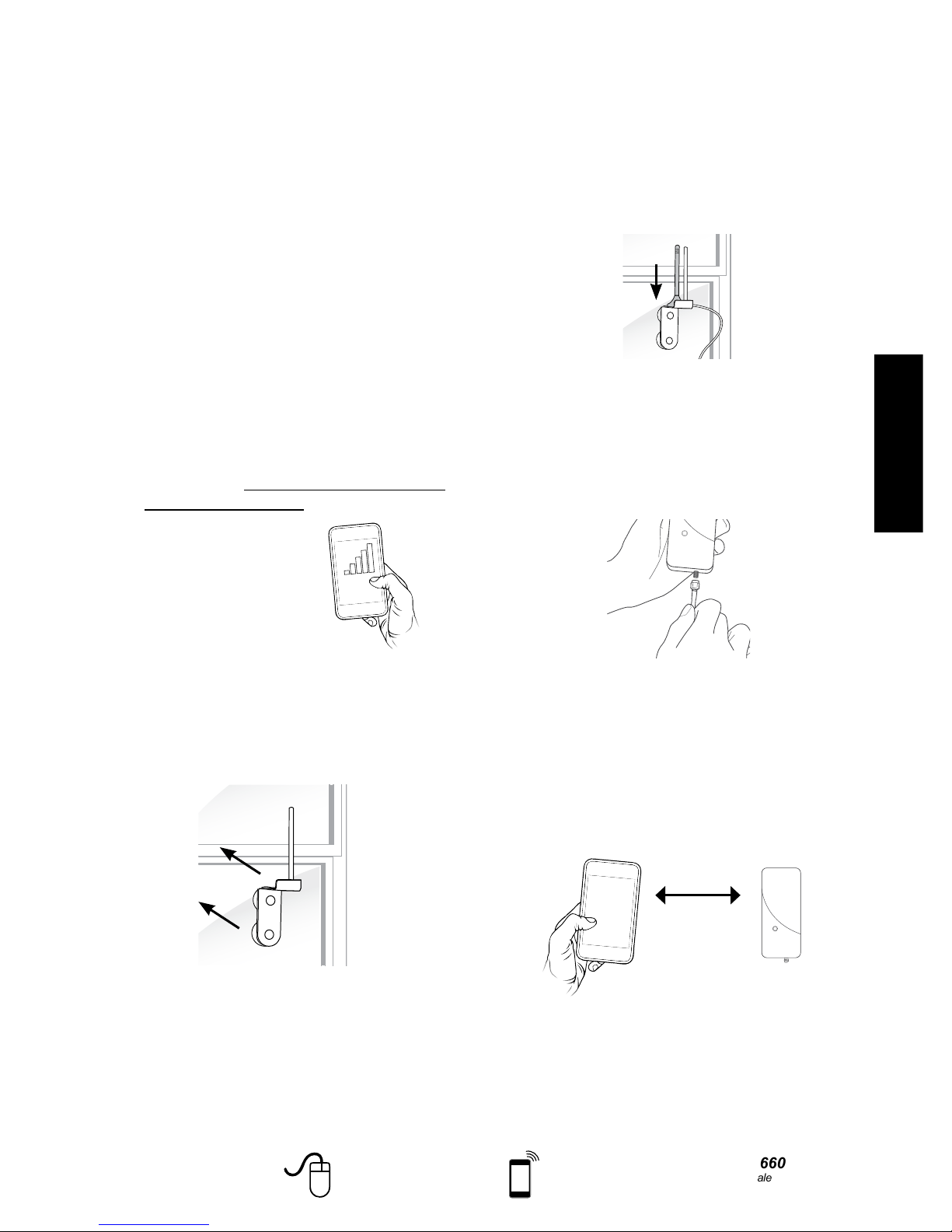

1. Install the antenna to a window. These
instructions are for use with the weBoost
Magnet-Mount or Mini-Magnet Mount
Antenna. If you purchased a different
antenna separately, follow the instructions
included with that antenna.
• Select a window on the side of the building
where you get the strongest cell signal. You
can determine the strongest signal area by
walking around the building and checking
the bars on your mobile phone. You should
wait 30 seconds for new signal strength
to register. For a more accurate method
of determining signal strength, read the
instructions at http://www.weboost.com/us/
test-mode-instructions.
WAIT 30
SECONDS
• Clean a spot as high on the designated
window as possible with the alcohol prep pad.
Attach the suction cup bracket to the cleaned spot
on the inside of the window.
NOTE: Many newer energy efcient windows use
a metal coating that may decrease the strength of
a cellular signal, reducing the effectiveness of the
Drive 3G-Flex. If you have dual pane windows,
consider a weBoost signal boost product that
provides an option for mounting an antenna on an
outside wall or roof of a building.
• With the bracket in place, attach the
magnet base of the antenna to the at
surface of the bracket. The antenna must
be mounted vertically for the best signal.
2. Attach the antenna to the Drive 3G-Flex
signal booster. Connect the cable from the
antenna to the connector on the bottom
of the signal booster. Do NOT plug in the
power supply (step 4) until the antenna
cable is connected to the Drive 3G-Flex
signal booster.
3. Place the Drive 3G-Flex signal booster in
a convenient location close to your cellular
device. This can be on a desk, a tabletop,
a shelf, or the optional desktop mount (sold
separately). The Drive 3G-Flex works best
when within three feet of your mobile device.
WORKS BEST
WHEN WITHIN
3 FEET
4. Connect the Drive 3G-Flex to a power
supply. Attach the AC power cord to the
mini-USB port on the bottom of the signal
booster. Plug the AC power cord into a
surge protected power strip.
Page 6
6
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm
Recommended Additional FAQ:
What hours can I contact customer support?
Customer Support can be reached from 7:00am
to 6:00pm MST, by calling (866-294-1660), or by
email, at [email protected]
How does weather affect the performance of
my Outside Antenna?
Water vapor (e.g. rain, fog, snow or other
precipitation) creates an effective lter to cellular
signal. In times of heavy precipitation, you may
see less performance.
What’s the difference between the 800 MHz
and the 1900 MHz bands? How do I know
which MHz band my cell phone uses?
The Drive 3G-Flex works with all major North
American cellular providers on the 800 & 1900
MHz frequencies. Traditionally, 800/1900MHz are
associated with voice and 3G data; while 700MHz
and 1700/2100MHz are associated with 4G data.
For more detail see below.
Carrier Frequency Use
We recommend visiting www.wirelessadvisor.com
(United States) or http://bit.ly/1mQf2Gl (Canada)
for information regarding the frequency band
used by your cell service provider in a specic
geographical location.

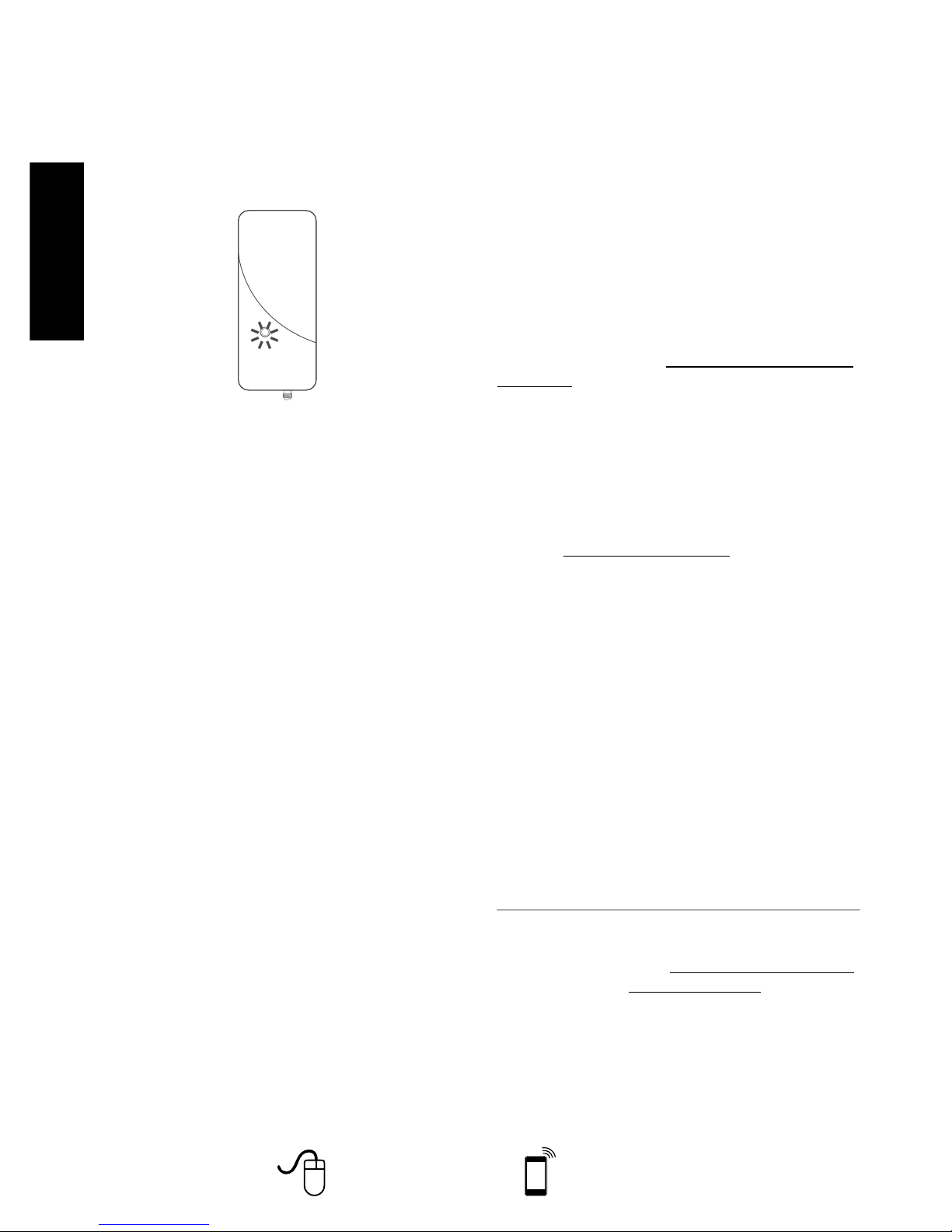

Understanding the Drive 3G-Flex
Signal Booster Light
The Signal Boost includes a indicator light on the
front of the Drive 3G-Flex. The indicator light will
either be green or red.
Green indicates that the booster is
powered and operating at maximum gain.
Solid Red indicates that the booster has
shut off on the associated frequencies to
prevent oscillation (feedback).
Green/red Blinking indicates that the
booster is operating at a reduced gain to
prevent oscillation (feedback).
Fixing Red Light Issues
If one or more lights on the Signal Boost are red:
1. Make sure all connections are tight.
2. Increase the distance between the outside
antenna and the Drive 3G-Flex, by moving
them horizontally and/or vertically farther
apart until the light(s) change to green.
Remember to keep the antenna at least 6
inches from any window or sunroof.
3. Follow the same steps for a green/red
blinking light until the light goes solid green.
4. If more separation is not possible and the
coverage of the booster is too small with a
green/red blinking light indicating reduced
gain, contact the weBoost Customer
Support Team for assistance: 866-294-
1660.
Lights Off
1. Check connections on the power supply
to see that it is rmly plugged into both the
Drive 3G-Flex and the power source.
2. If using a DC power supply in your vehicle,
ensure the power supply is properly
inserted. Then check the 12 volt power
from the car socket and the fuse. Replace
the fuse if necessary.
3. If using a power strip in a building, ensure
the power strip is plugged in and turned on
and that power is coming from the outlet.
NOTE: The Signal Booster can be reset by
disconnecting and reconnecting the power
supply.
For additional descriptions on troubleshooting,
see the install video at weboost.com/us/drive3GFlexvideo .
Page 7
7
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm
Inside Antenna Options
Slim Low Profile
301152 - w/ 10’ RG174
Low Profile
311106 - w/ 10’ RG58
Antenna Kit Options
Mini-Mag
301126 w/12.5 RG174 cable-SMA
301113 w/12.5 RG174 cable-FME
12” Mag Mount
311103 w/12.5’ RG174
311125 w/12.5’ RG174
311128 w/12.5’ RG174
314202 w/12.5’ RG174
311703 w/12.5’ RG174
Trucker Antenna
311101 w/10.5’ RG58
311701 w/10.5’ RG58
311119 w/13.5’ RG58
311133 w/13.5’ RG58
NMO Antenna’s
Kit 311104-17410
• 800/1900 NMO antenna
• 10’ RG174 cable
Kit 311112-17410
• 800/1900 NMO antenna
• 10’ RG174 cable
Kit 314203-17410
• 800/900/1900 NMO antenna
• 10’ RG174 cable
Marine Antenna
Kit 311130-5810
• marine antenna
• 10’ RG58 cable
Glass Mount
311114 (Mini Glass Mount)
w/14’ RG58 cable
311102 w/14’ RG58 cable
NMO Antenna’s
Kit 311104-5810
• 800/1900 NMO antenna
• 10’ RG58 cable
Kit 311112-5810
• 800/1900 NMO antenna
• 10’ RG58 cable
Kit 314203-5810
• 800/900/1900 NMO antenna
• 10’ RG58 cable
Kit 311104-40015
• 800/900/1900 NMO antenna
• 15’ LMR400 cable
Kit 311112-40015
• 800/900/1900 NMO antenna
• 15’ LMR400 cable
Kit 314203-40015
• 800/900/1900 NMO antenna
• 15’ LMR400 cable
Page 8
8
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm
Safety and Recommendations
WARNING: Connecting the Signal Booster directly to the cell phone with use of an adapter will damage the cell phone.
WARNING: Use only the power supply provided in this package. Use of a non-weBoost product may damage your
equipment.
WARNING: The Signal Booster unit is designed for use in an indoor, temperature-controlled environment (less than 150
degrees Fahrenheit). It is not intended for use in attics or similar locations subject to temperatures in excess
of that range.
WARNING: To uphold compliance with network protection standards, all active wireless devices must maintain at least 20
inches of separation distance from inside antennas.
RF SAFETY WARNING: Any antenna used with this device must be located at least 8 inches from all persons.
BEFORE USE, you MUST REGISTER THIS DEVICE with your wireless provider and have your
provider’s consent. Most wireless providers consent to the use of signal boosters. Some
providers may not consent to the use of this device on their network. If you are unsure, contact
your provider.
You MUST operate this device with approved antennas and cables as specified by the
manufacturer. Antennas MUST be installed at least 20 cm (8 inches) from any person.
You MUST cease operating this device immediately if requested by the FCC or a licensed
wireless service provider.
WARNING. E911 location information may not be provided or may be inaccurate for calls served
by using this device
.
This is a CONSUMER device.
This device complies with Part 15 of FCC rules. Operation is subject to two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference received, including interference that may cause
undesired operation. Changes or modifications not expressly approved by weBoost could void the authority to operate this
equipment.
Each Signal Booster is individually tested and factory set to ensure FCC compliance. The Signal Booster cannot be
adjusted without factory reprogramming or disabling the hardware. The Signal Booster will amplify, but not alter incoming
and outgoing signals in order to increase coverage of authorized frequency bands only. If the Signal Booster is not in use
for five minutes, it will reduce gain until a signal is detected. If a detected signal is too high in a frequency band, or if the
Signal Booster detects an oscillation, the Signal Booster will automatically turn the power off on that band. For a detected
oscillation the Signal Booster will automatically resume normal operation after a minimum of 1 minute. After 5 (five) such
automatic restarts, any problematic bands are permanently shut off until the Signal Booster has been manually restarted
by momentarily removing power from the Signal Booster. Noise power, gain, and linearity are maintained by the Signal
Booster’s microprocessor.
Page 9
9
ENGLISH
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm
Signal Booster Specifications
Drive 3G-Flex
™
Model Number 470013
Connectors SMA
Antenna Impedance 50 Ohms
Frequency 824-894 MHz/1850-1990 MHz
Passband Gain (nominal)
800 MHz
40.8
1900 MHz
41.7
20 dB Bandwidth (MHz)
800 MHz 1900 MHz
Typical
Maximum
40.4
41.5
83.3
84.6
Power output for single cell phone (dBm)
800 MHz 1900 MHz
Uplink
Downlink
26.9
-3.5
26.2
2.2
Power output for multiple received channels
(Uplink) dBm
No. Tones
800 MHz 1900 MHz
2 25.8 18.5
3 22.3 14.9
4 19.8 12.4
5 17.9 10.5
6 16.3 8.9
Power output for multiple received channels
(Downlink) dBm
No. Tones
800 MHz 1900 MHz
2 -5.2 0.9
3 -8.7 -2.6
4 -11.2 -5.1
5 -13.1 -7.1
6 -14.7 -8.7
Noise Figure (typical downlink/uplink) 3 dB nominal
Isolation > 90 dB
Power Requirements 5 V 1.5 A
The Manufacturer’s rated output power of this equipment is for single carrier operation. For situations when multiple carrier signals are present, the
rating would have to be reduced by 3.5 dB, especially where the output signal is re-radiated and can cause interference to adjacent band users. This
power reduction is to be by means of input power or gain reduction and not by an attenuator at the output of the device.
Page 10
3301 East Deseret Drive, St. George, UT 84790
web: www.weboost.com email: [email protected]
phone: 866-294-1660 local: 435-673-5021 fax: 435-656-2432
Copyright © 2014 weBoost. All rights reserved.
2-Year Warranty
weBoost Signal Boosters are warranted for two (2) years against defects in workmanship and/or materials.
Warranty cases may be resolved by returning the product directly to the reseller with a dated proof of
purchase.
Signal Boosters may also be returned directly to the manufacturer at the consumer’s expense, with a dated
proof of purchase and a Returned Material Authorization (RMA) number supplied by weBoost. weBoost shall,
at its option, either repair or replace the product. weBoost will pay for delivery of the repaired or replaced
product back to the original consumer if located within the continental U.S.
This warranty does not apply to any Signal Boosters determined by weBoost to have been subjected to
misuse, abuse, neglect, or mishandling that alters or damages physical or electronic properties.
Failure to use a surge protected AC Power Strip with at least a 1000 Joule rating will void your warranty.
RMA numbers may be obtained by contacting Customer Support at 866-294-1660.
Disclaimer: The information provided by weBoost is believed to be complete and accurate. However, no responsibility is assumed
by weBoost for any business or personal losses arising from its use, or for any infringements of patents or other rights
of third parties that may result from its use.
weBoost products covered by U.S. patent(s) and pending application(s)
For patents go to: weboost.com/us/patents
Page 11
FRANÇAIS
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Amplificateur de signal cellulaire
Drive 3G-Flex
™
®
Page 12
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
2
FRANÇAIS
Table des matières
Contenu de l’emballage ............................................................3
Accessoires optionnels ............................................................3
Options d’installation .............................................................. 3
Installation en véhicule ..........................................................3
Installation en bâtiment .......................................................... 5
Fonctionnement du voyant Drive 3G-Flex .............................................6
Faits supplémentaires (FAQ) ........................................................6
Consignes de sécurité et recommandations ........................................... 8
Caractéristiques de l’amplificateur de signal ........................................... 9
Garanties .....................................................................Verso
Instructions d’installation pour l’amplificateur de signal weBoost suivant:
Amplificateur de signal bibande cellulaire Drive 3G-FlexTM SmarTech
®
Modèle n° 470013 IC: 4726A-460013
Le terme «IC» placé avant le numéro d’homologation radio signifie simplement que les spécifications techniques d’Industrie
Canada ont été respectées.
IL EST TRÈS IMPORTANT
DE BRANCHER VOTRE
AMPLIFICATEUR À L’AIDE
D’UNE MULTIPRISE C.A.
PROTÉGÉE CONTRE LES
SURTENSIONS D’AU MOINS
1000 JOULES.
SI VOUS NE RESPECTEZ PAS CETTE INSTRUCTION,
VOTRE GARANTIE EST ANNULÉE DANS LE CAS D’UNE
SURTENSION OU D’UN COUP DE FOUDRE.
! !
L’AMPLIFICATEUR DE SIGNAL EST CONÇU
POUR UN ENVIRONNEMENT INTÉRIEUR
ÀTEMPÉRATURE CONTROLÉE (MOINS DE
150 DEGRÉS FAHRENHEIT). IL N’EST PAS
CONÇU POUR UNE UTLISATION DANS UN GRENIER
OU TOUT AUTRE EMPLACEMENT SIMILAIRE SUJET À
DES TEMPÉRATURES DE PLUS DE 150°F.
Page 13
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
3
FRANÇAIS
Pour effectuer un achat, appelez le 800-204-4104 ou visitez le site www.weboost.com
Reportez-vous à la page 7 pour d’autres options de kits pour antenne
Antenne 30 cm
(12 po)
(311125)
Antenne
Marine
(311130-5810)
Antenne pour
camionneur
(311133)
Bloc d’alimentation
mobile
(859984)
Kits pour antenne optionnels
Montage du
berceau
avec ventouse en
col-de-cygne
(901120)
Montage du
berceau
sur porte-gobelet
(901130)
Montage sur bureau
ajustable
(901137)
Options de montage
Options d’installation
Avant de démarrer votre installation, lisez
chaque étape des instructions. Regardez aussi
la vidéo disponible à weboost.com/us/drive3GFlexvideo. Vous pouvez installer Drive 3G-Flex
dans votre véhicule, à votre domicile, au bureau,
ou dans une chambre d’hôtel ou autre bâtiment
en suivant les étapes suivantes.
Installation en véhicule
1. Installez l’antenne extérieure. Choisissez un
emplacement sur le toit du véhicule:
• Sur une surface magnétique, de
préférence près du centre du toit du
véhicule.
• À au moins 30 cm (12 po) de toute
antenne.
• Libre de toute obstruction.
• À au moins 15 cm de toute fenêtre (y
compris les toits ouvrants).
• À au moins 20 cm (8 po) de toute
personne avoisinante.
L’antenne extérieure doit être installée
verticalement.
2. Acheminez le câble de l’antenne
extérieure dans le véhicule. Le câble est
sufsamment robuste pour pouvoir fermer
la porte du véhicule sans l’endommager.
Pour une installation plus professionnelle,
tirez doucement le joint d’étanchéité de
la porte vers le bas, faites-le passer sous
le joint, puis remettez-le en place. Cela
empêchera l’usure constante du câble
occasionnée par l’ouverture et la fermeture
de la porte.
Accessoires optionnels
Amplificateur de
signal cellulaire
Drive 3G-Flex
TM
Mini antenne
magnétique
(301126)
Bloc
d’alimentation
C.A. C.C.
(859969)
Mini antenne
magnétique
(859963)
Antenne
Montage sur vitre
(901128)
Contenu de l’emballage
Boîtier inclus
L’apparence du dispositif et des accessoires peut varier.
Bloc
d’alimentation
mobile
Kit de montage
pour tableau de bord
-Montage solide avec vis
-Montage adhésif
-Montage sur la prise d’air
du véhicule
-Tampon d’alcool
Page 14
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
4
FRANÇAIS
3. Attachez le support adhésif au tableau de
bord du véhicule.
• Nettoyez la surface où le support sera
monté avec le tampon d’alcool fourni.
Attendez qu’elle sèche.
• Décollez la pellicule de protection
adhésive et pressez sur le support à
l’endroit voulu sur le tableau de bord.
REMARQUE: L’onglet doit être placé
verticalement.
• Attendez 24 heures pour que l’adhésif ait
le temps de bien se xer avant d’attacher
l’amplicateur Drive 3G-Flex (étape 4).
4. Attachez l’amplicateur Drive 3G-Flex
au support de montage. Une fois que
vous avez attendu 24 heures pour que
l’adhésif se soit bien xé sur le support,
attachez l’amplicateur en alignant le trou
rectangulaire situé au dos à l’onglet du
support de montage, tenez les côtés de
l’amplicateur, et faites-le glisser vers le bas
environ 0.6 cm (0.25 po).
Le support de montage peut pivoter
permettant ainsi d’ajuster l’angle de vue.
Une fois que l’amplicateur est en place,
vous pouvez ajuster l’angle du support en
desserrant l’écrou, en appuyant légèrement
sur ou dessous le dispositif, puis en serrant
l’écrou lorsque vous avez obtenu l’angle
voulu.
5. Connectez le câble de l’antenne au
connecteur de l’antenne au bas de
l’amplicateur. Le câble de l’antenne doit être
connecté avant de passer à l’étape suivante.
6. Mettez votre amplicateur Drive 3G-Flex en
marche. Connectez le câble d’alimentation
au mini port USB sous l’amplicateur.
Connectez l’autre extrêmité du câble
d’alimentation à l’adaptateur C.C. et insérez
l’adaptateur dans la source d’alimentation
12 V C.C. de votre véhicule. Utilisez
uniquement le bloc d’alimentation fourni par
weBoost. L’amplicateur Drive 3G-Flex peut
rester en marche tout le temps. Toutefois,
le fait de le laisser allumé dans un véhicule
garé peut épuiser la batterie au bout d’un
ou deux jours. Sachez aussi que certaines
sources d’alimentation 12V C.C. sont
arrêtées lorsque le système d’allumage
du véhicule est coupé. Utilisez un casque
Bluetooth, un dispositif mains-libres avec l,
ou un haut-parleur pour parler au téléphone.
Autre option de montage pour les zones de
signal faible
Si vous conduisez dans des zones où le signal
est faible, vous pouvez monter l’amplicateur
plus près de votre téléphone portable lorsque
vous l’utilisez. Attachez un bout de Velcro
à double face (disponible dans la plupart
des quincailleries ou magasins de tissus) au
dos de l’amplicateur Drive 3G-Flex et sur la
console centrale de votre véhicule. Pressez
l’amplicateur Drive 3G-Flex sur la console.
Autres options de
montage disponibles.
Contactez le Service de
soutien technique au 866-2941660 pour plus de détails.
Page 15
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
5
FRANÇAIS
Options d’installation
Option d’installation en bâtiment
1. Installez l’antenne sur une fenêtre. Ces
instructions doivent être suivies pour
l’antenne magnétlque ou la mini antenne
magnétique weBoost. Si vous avez acheté
une autre antenne séparément, suivez les
instructions qui sont fournies avec l’antenne.
• Sélectionnez une fenêtre sur le côté du
bâtiment où vous obtenez le signal le plus
fort. Vous pouvez déterminer la zone où
le signal est le plus fort en vous déplaçant
dans le bâtiment et en vériant les barres
sur votre téléphone portable. Attendez
30 secondes pour que la force du signal
puisse être enregistrée. Si vous voulez
suivre une méthode plus précise pour
déterminer la force du signal, lisez les
instructions à http://www.weboost.com/us/
test-mode-instructions.
ATTENDEZ 30
SECONDES
• Nettoyez la surface le plus haut possible sur
la fenêtre sélectionnée à l’aide du tampon
d’alcool fourni.
Attachez le support à ventouse sur la surface
nettoyée à l’intérieur de la fenêtre.
REMARQUE: Beaucoup de fenêtres modernes
écoénergétiques à double vitrage ont un
revêtement métallique qui peut diminuer la force
du signal cellulaire et réduire les performances de
l’amplicateur Drive 3G-Flex. Si vous avez des
fenêtres écoénergétiques à double vitrage avec un
revêtement, il est recommandé d’utiliser un produit
d’amplication du signal weBoost qui permet de
monter une antenne sur un mur extérieur ou sur le
toit d’un bâtiment.
• Une fois le support xé, attachez la base
magnétique de l’antenne sur la surface
plate du support. L’antenne doit être
montée verticalement pour obtenir le
meilleur signal.
2. Attachez l’antenne à l’amplicateur Drive
3G-Flex. Connectez le câble de l’antenne
vers le connecteur situé sous l’amplicateur.
Ne branchez PAS le bloc d’alimentation
(étape 4) tant que le câble de l’antenne
n’est pas connecté à l’amplicateur Drive
3G-Flex.
3. Placez l’amplicateur Drive 3G-Flex dans
un endroit pratique proche de votre appareil
cellulaire. Cela peut être sur un bureau,
une table, une étagère, ou en utilisant le kit
optionnel de montage sur bureau (vendu
séparément). L’amplicateur Drive 3G-Flex
fonctionne au mieux lorsqu’il est placé à
moins de 0.9 m (3 pi) de votre dispositif
mobile.
FONCTIONNE AU
MIEUX À MOINS DE
0.9 M (3 PI)
4. Connectez l’amplicateur Drive 3G-Flex à
un bloc d’alimentation. Attachez le câble
d’alimentation C.A. au mini port USB situé
sous l’amplicateur. Branchez le câble
d’alimentation C.A. dans une multiprise
contre les surtensions.
Page 16
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
6
FRANÇAIS
Fréquences utilisées par les fournisseurs
Il est recommandé de visiter le site www.
wirelessadvisor.com (États-Unis) ou http://bit.
ly/1mQf2GI (Canada) pour plus de détails sur la
bande de fréquence utilisée par votre fournisseur de
services cellulaires, par région.
Fonctionnement du voyant de
l’amplicateur Drive 3G-Flex
L’amplicateur de signal comprend un voyant sur
la dispositif Drive 3G-Flex. Le voyant peut être vert
ou rouge.
Vert indique que l’amplicateur de signal est
allumé et fonctionne avec un gain maximum.
Rouge indique que l’amplicateur s’est arrêté
sur les fréquences associées pour éviter une
oscillation (retour).
Vert/rouge clignotant indique que
l’amplicateur fonctionne avec un gain réduit
pour éviter une oscillation (retour).
Comment éliminer les voyants rouges
Si l’un ou plusieurs voyants sont rouges:
1. Vériez que toutes les connexions sont bien
serrées.
2. Augmentez la distance entre l’antenne
extérieure et le dispositif Drive 3G-Flex, en les
éloignant horizontalement et/ou verticalement
jusqu’à ce que le voyant devienne vert.
N’oubliez pas de placer l’antenne à au moins
15 cm (6 po) de toute fenêtre ou de tout toit
ouvrant.
3. Suivez la même procédure lorsque le voyant
est vert/rouge et qu’il clignote, jusqu’à ce qu’il
devienne vert et qu’il s’arrête de clignoter.
4. S’il n’est pas possible de séparer les
antennes davantage et la zone de couverture
de l’amplicateur n’est pas sufsante, et le
voyant est vert/rouge clignotant, indiquant un
gain réduit, contactez le Service de soutien
technique de weBoost au 866-294-1660.
Voyants éteints
1. Vériez que les connexions sur le bloc
d’alimentation sont bien insérées dans le
dispositif Drive 3G-Flex et dans la source
d’alimentation.
2. Si vous utilisez un bloc d’alimentation
C.A./C.C. dans votre véhicule, vériez qu’il
est correctement branché. Vériez ensuite
la puissance 12 volts de la prise électrique
et le fusible de votre véhicule. Remplacez le
fusible si nécessaire.
3. Si vous utilisez une multiprise dans un
bâtiment, vériez qu’elle est branchée et
allumée, et vériez que la prise murale
fonctionne.
REMARQUE: L’amplicateur de signal peut être
réinitialisé en débranchant et en rebranchant son
bloc d’alimentation.
Pour plus de détails sur la résolution des
problèmes, voir la vidéo d’installation disponible à
weboost.com/us/drive3G-Flexvideo .
Faits supplémentaires (FAQ):
Quels sont les horaires du Service de soutien
technique?
Le Service de soutien technique est disponible
de 7:00 à 18:00, heure normale des
Rocheuses, au (866-294-1660), ou par email à
[email protected].
Comment le temps affecte-t-il les
performances de mon antenne extérieure?
L’humidité (par ex. la pluie, le brouillard, la
neige, ou toute autre précipitation) crée un ltre
efcace vers le signal cellulaire. Lorsque les
précipitations sont importantes, les performances
de votre dispositif sont affectées.
Quelle est la différence entre les bandes 800
MHz et 1900 MHz? Comment savoir quelle
bande MHz mon téléphone cellulaire utilise?
L’amplicateur Drive 3G-Flex fonctionne avec
tous les fournisseurs cellulaires principaux
d’Amérique du Nord sur les fréquences 800 et
1900. En général, les fréquences 800/1900MHz
sont associées aux données audio et 3G; alors
que les fréquences 700MHz et 1700/2100MHz
sont associées aux données 4G. Pour plus de
détails, voir la section suivante.
Page 17
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
7
FRANÇAIS
Options Pour Antenne Intérieure
Profil bas mince
301152 - avec câble RG174 3m (10 pi)
Profil bas
311106 - avec câble RG58 3m (10 pi)
Kits optionnels pour antenne
Mini magnétique
301126 avec câble SMA RG174 3.8 m (12.5 pi)
301113 avec câble FME RG174 3.8 m (12.5 pi)
Montage magnétique 3.8 m (12.5 pi)
311103 avec câble RG175 3.8 m (12.5 pi)
311125 avec câble RG175 3.8 m (12.5 pi)
311128 avec câble RG175 3.8 m (12.5 pi)
314202 avec câble RG175 3.8 m (12.5 pi)
311703 avec câble RG175 3.8 m (12.5 pi)
Antenne pour camionneur
311101 avec câble RG58 3.2 m (10.5 pi)
311701 avec câble RG58 3.2 m (10.5 pi)
311119 avec câble RG58 4.1 m (13.5 pi)
311133 avec câble RG58 4.1 m (13.5 pi)
Antennes NMO
Kit 311104-17410
• Antenne NMO 800/1900
• Câble RG174 3 m (10 pi)
Kit 311112-17410
• Antenne NMO 800/1900
• Câble RG174 3 m (10 pi)
Kit 314203-17410
• Antenne NMO 800/900/1900
• Câble RG174 3 m (10 pi)
Antenne marine
Kit 311130-5810
• antenne marine
• câble RG58 3 m (10 pi)
Montage sur vitre
311114 (mini montage sur vitre)
avec câble RG58 4.3 m (14 pi)
311102 avec câble RG58 4.3 m (14 pi)
Antennes NMO
Kit 311104-5810
• Antenne NMO 800/1900
• câble RG58 3 m (10 pi)
Kit 311112-5810
• Antenne NMO 800/1900
• câble RG58 3 m (10 pi)
Kit 314203-5810
• Antenne NMO 800/900/1900
• câble RG58 3 m (10 pi)
Kit 311104-40015
• Antenne NMO 800/900/1900
• câble LMR400 4.6 m (15 pi)
Kit 311112-40015
• Antenne NMO 800/900/1900
• câble LMR400 4.6 m (15 pi)
Kit 314203-40015
• Antenne NMO 800/900/1900
• câble LMR400 4.6 m (15 pi)
Page 18
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
8
FRANÇAIS
Consignes de sécurité et recommandations
AVERTISSEMENT: Le fait de connecter l’amplificateur de signal directement au téléphone cellulaire à l’aide d’un
adaptateur endommage le téléphone.
AVERTISSEMENT: Utilisez uniquement le bloc d’alimentation compris dans l’emballage. Vous risquez d’endommager votre
matériel si vous utilisez un produit autre que weBoost.
AVERTISSEMENT: L’amplificateur est conçu pour une utilisation intérieure, dans un environnement à température
contrôlée (moins de 150 degrés Fahrenheit). Il n’est pas conçu pour être utilisé dans un grenier ou tout
autre endroit où la température peut dépasser cette limite.
AVERTISSEMENT: Pour maintenir la conformité aux normes de protection des réseaux, tous les dispositifs cellulaires
actifs doivent être séparés d’au moins 51 cm (20 po) des antennes intérieures.
CONSIGNES DE S ÉCURITÉ SUR LES RADIOFRÉQUENCES: Toute antenne utilisée avec ce dispositif doit être placée à
au moins 20 cm (8 po) de toute personne avoisinante.
Page 19
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
9
FRANÇAIS
Caractéristiques de l’amplificateur de signal
Drive 3G-Flex
™
Model Number
470013
Connectors
SMA
Antenna Impedance
50 Ohms
Frequency
824-894 MHz/1850-1990 MHz
Gain de la bande passante (nominal)
800 MHz
40.8
1900 MHz
41.7
Bande passante 20 dB (MHz)
800 MHz 1900 MHz
Typique
Maximum
40.4
41.5
83.3
84.6
Puissance de sortie pour un seul
téléphone cellulaire (dBm)
800 MHz 1900 MHz
Montante
Descendante
26.9
-3.5
26.2
2.2
Puissance de sortie pour plusieurs canaux
reçus (montante) dBm
No. tonalités
800 MHz 1900 MHz
2
25.8 18.5
3
22.3 14.9
4
19.8 12.4
5
17.9 10.5
6
16.3 8.9
Puissance de sortie pour plusieurs canaux
reçus (descendante) dBm
800 MHz 1900 MHz
No. tonalités
2
-5.2 0.9
3
-8.7 -2.6
4
-11.2 -5.1
5
-13.1 -7.1
6
-14.7 -8.7
Facteur de bruit (typique montante/
descendante)
3 dB nominal
Isolation
> 90 dB
Exigences d’alimentation 5 V 1.5 A
La puissance de sortie nominale déterminée par le fabricant pour ce matériel est pour une configuration à porteuse unique. Pour les situations où plusieurs
signaux provenant de différents fournisseurs sont présents, la valeur doit être réduite de 3.5 dB, surtout si le signal de sortie est ré-émis et peut causer une
interférence avec les utilisateurs de la bande adjacente. Cette réduction de la puissance doit être obtenue en diminuant la puissance d’entrée ou le gain, et
non pas au moyen d’un atténuateur placé à la sortie du dispositif.
Page 20
Copyright © 2014 weBoost. Tous droits réservés.
Garantie de 2 ans
Les amplificateurs de signal weBoost sont garantis contre tout défaut de fabrication ou de matériaux pendant deux (2)
ans. Les cas de garantie peuvent être réglés en retournant le produit directement au revendeur avec une preuve d’achat
datée.
Les amplificateurs peuvent aussi être retournés directement au fabricant, aux frais du client, avec une preuve d’achat
datée et un numéro d’autorisation de retour de matériel (ARM) fourni par weBoost. weBoost réparera ou remplacera le
produit, à sa seule discrétion. weBoost paiera la livraison du produit réparé ou remplacé au client d’origine s’il se trouve
à l’intérieur de la zone continentale des États-Unis.
Cette garantie ne s’applique pas aux amplificateurs qui, selon l’évaluation de weBoost, ont fait l’objet d’une utlisation
inappropriée, d’une utilisation abusive, de négligence ou de mauvaises manipulations causant des modifications ou des
dommages aux propriétés électroniques ou physiques du produit.
Si vous n’utilisez pas une multiprise C.A. de protection contre les surtensions d’au moins 1000 joules, votre garantie est
annulée.
Les numéros d’ARM sont disponibles en appelant le Service de soutien technique au 866-294-1660.
Avis de non-responsabilité: À la connaissance de weBoost, les renseignements fournis sont complets et exacts. Toutefois,
weBoost n’est pas responsable des pertes commerciales ou personnelles de toute contrefaçon
de brevet ou de l’atteinte des droits de tiers causées par l’utilisation de cet appareil.
111282_Drive 3G-Flex_Rev03_12.17.14
3301 East Deseret Drive, St. George, UT 84790
web: www.weboost.com email: [email protected]
téléphone: 866-294-1660 local: 435-673-5021 télécopie: 435-656-2432
weBoost products covered by U.S. patent(s) and pending application(s)
For patents go to: weboost.com/us/patents
Loading...
