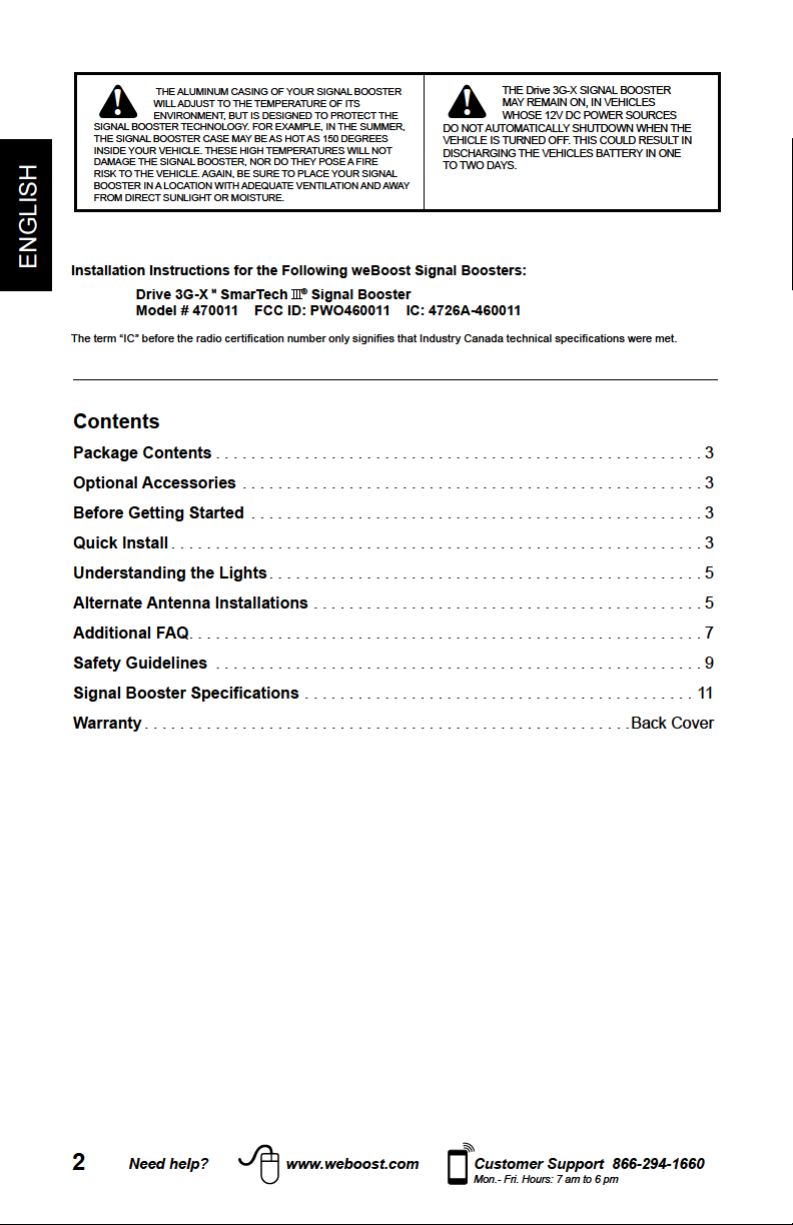

Package Contents
Kit Configuration
weBoost manufactures a wide variety of antennas to help you customize your Signal Booster for your specific application. See your dealer or
visit www.weboost.com for more information.
ENGLISH
Drive 3G-X
Signal Booster
TM
12” Mag Mount
w/12 5’ RG174
(311125)
Optional Antenna Kits
NMO Mount
Antenna
Mini-Mag
Antenna
(301126)
(311104-17410)
Before Getting Started
Before you install your Drive 3G-X Booster
and start enjoying improved cellular
reception please do the following:
1. Read through all the installation
steps. This will help you know what to
expect from start to nish.
2. Watch the YouTube video
demonstrating the Drive 3G-X Signal
Boost installation at:
weboost.com/us/drive3G-Xvideo.
3. Familiarize yourself with all materials
in your product package. This will
allow you to know which pieces are
referenced in the instructions.
Slim Low Profile
w/10’ RG174
(301152)
Trucker
Antenna
(311133)
Power Supply
12V / 3.3A
(859938)
Marine
Antenna
(311130-5810)
Install
You can install your Drive 3G-X Signal
Booster in your vehicle using the following
steps. NOTE: Before completing your
installation, create a “soft” installation by
putting the components of your Drive 3G-X
Signal Booster in place and testing the
operation before mounting equipment.

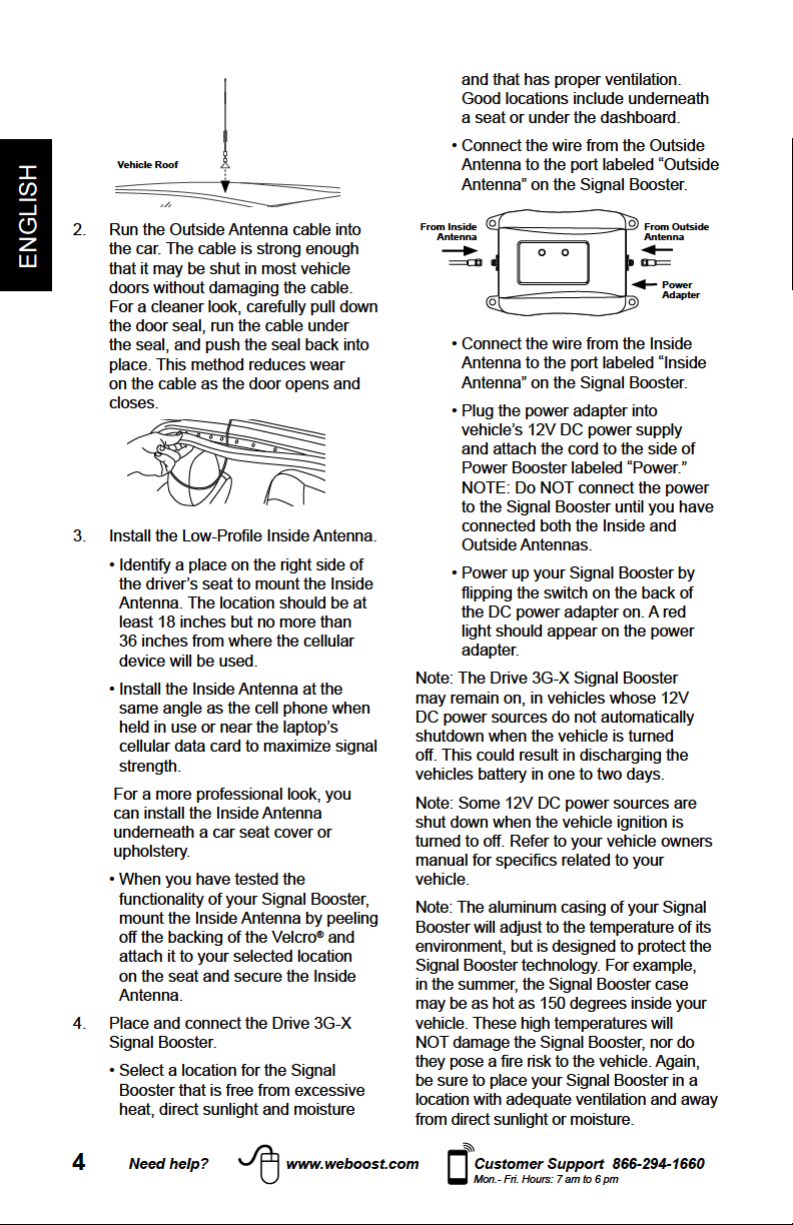

1. Install the Outside Antenna. Select a
location on top of the car that is:
• Near the center of the vehicle’s roof.
• At least 12 inches from any other
antennas.
• Free of obstructions.
• At least 6 inches from any windows
(including sunroofs).
• At least 8 inches from any people.
The Outside Antenna must be
installed vertically on a metallic
surface.
Need help? www.weboost.com Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm
3

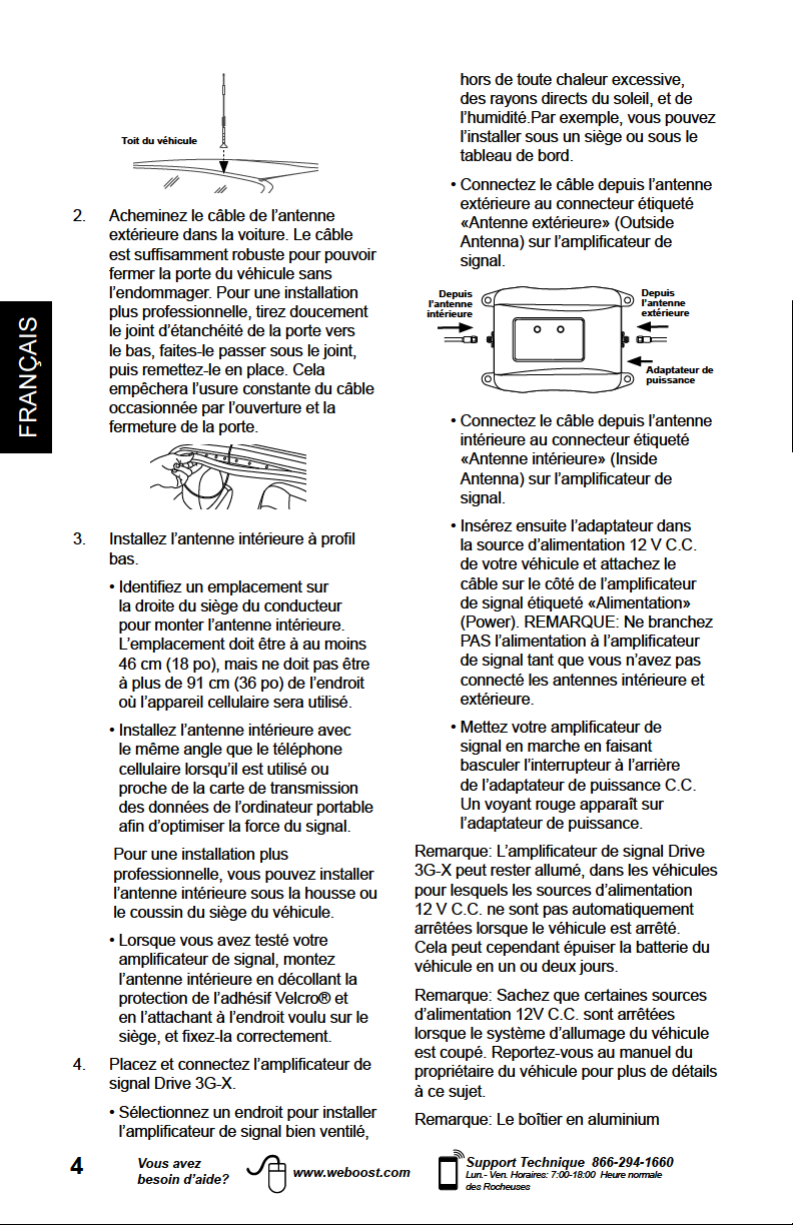

Page 4

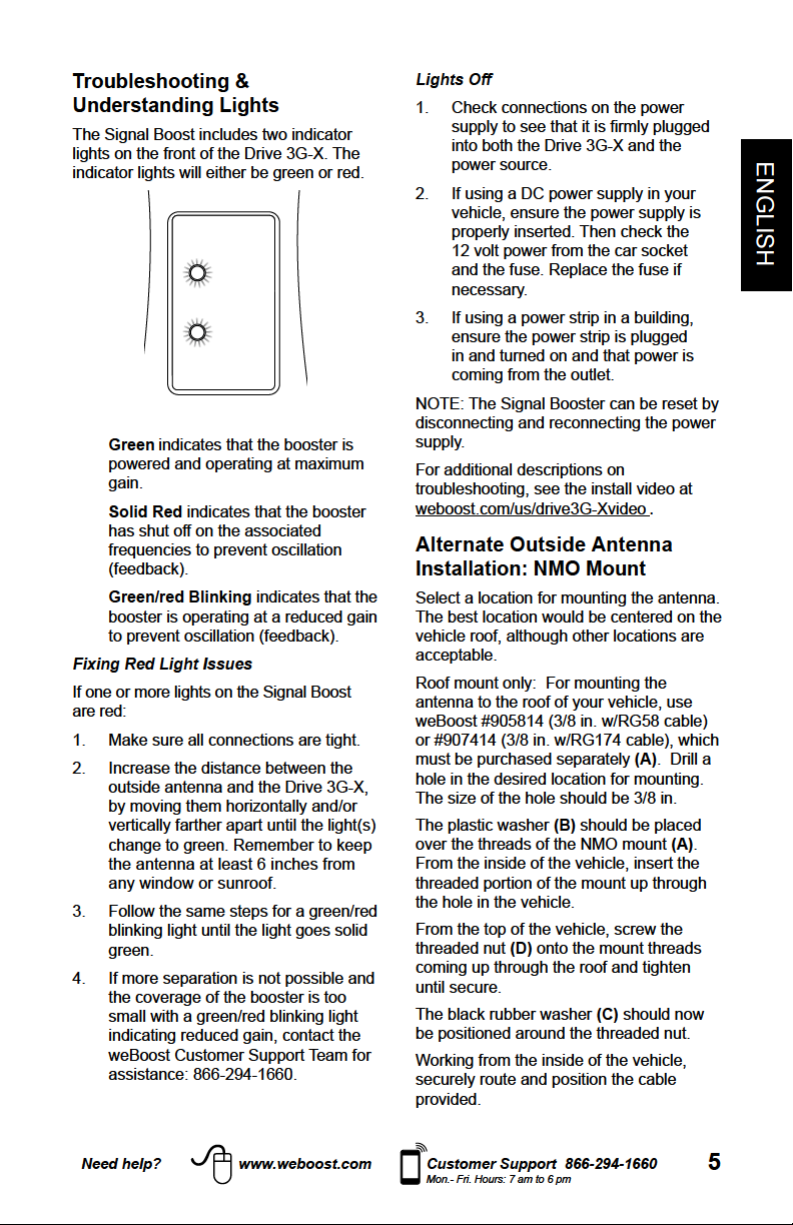

Page 5

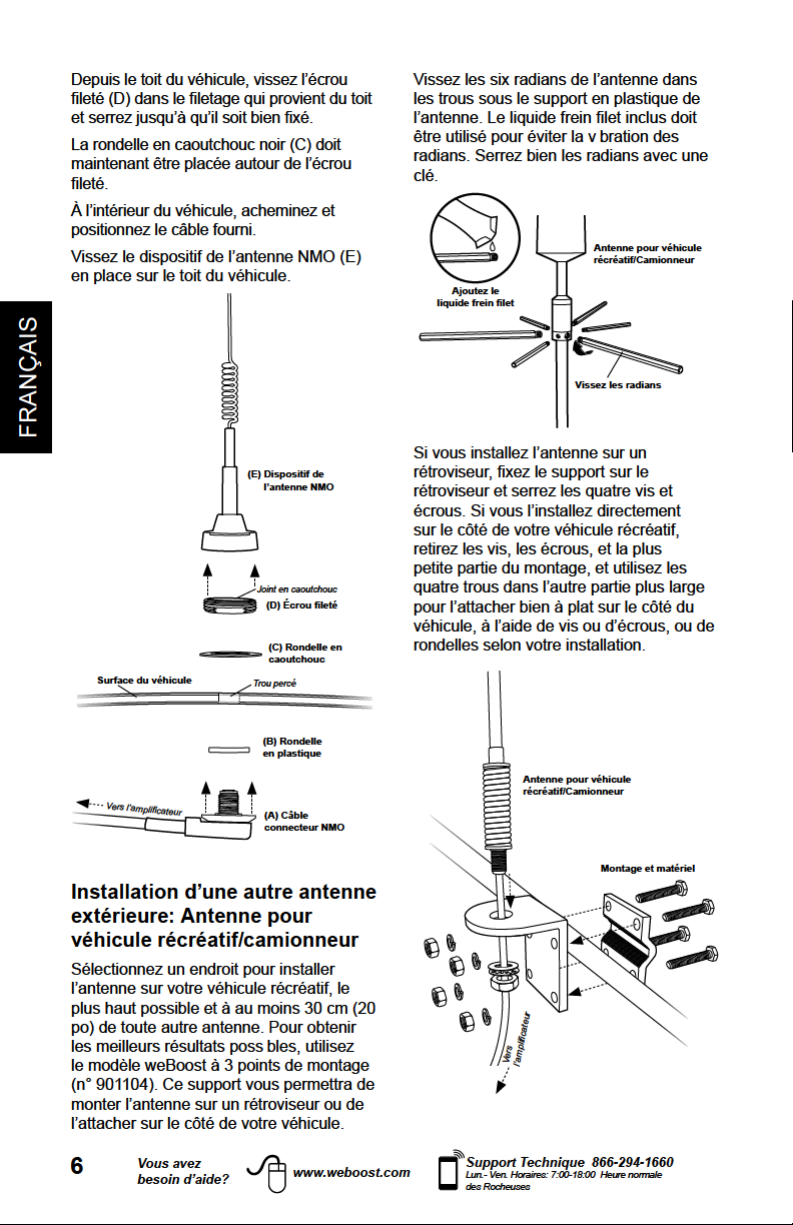

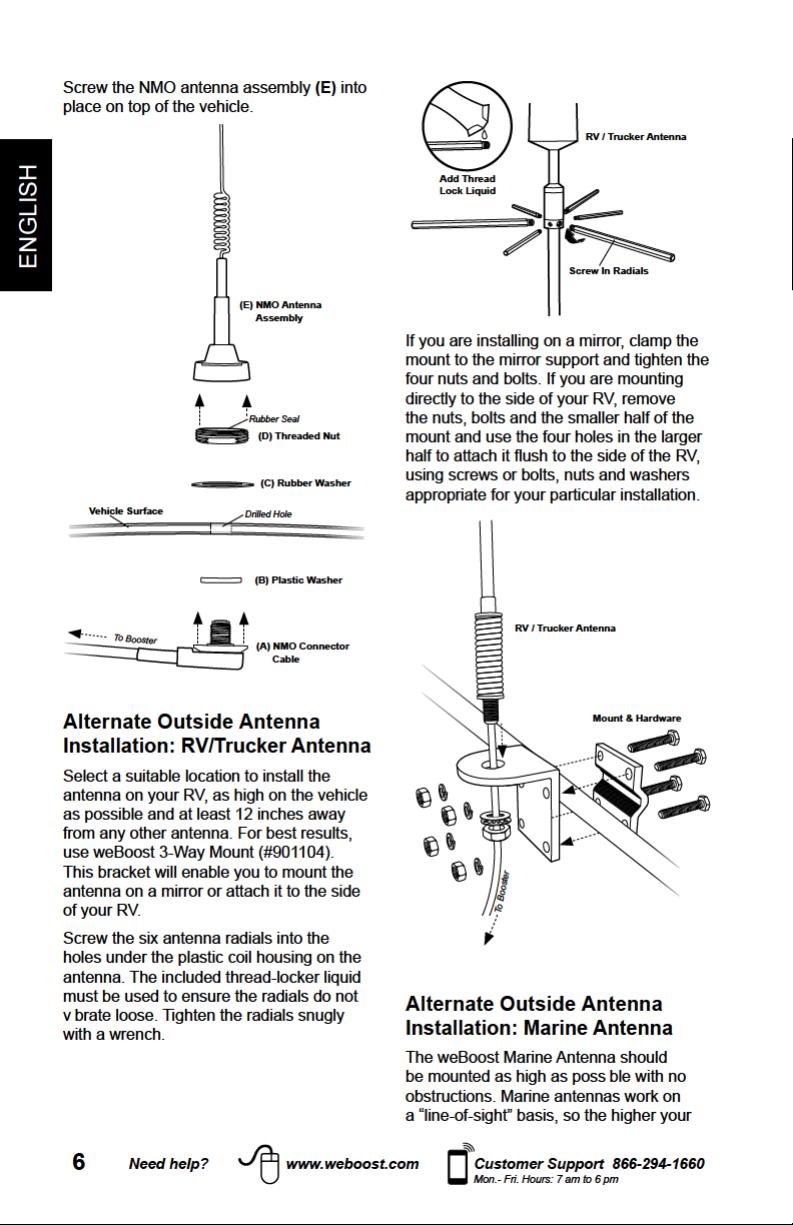

Page 6

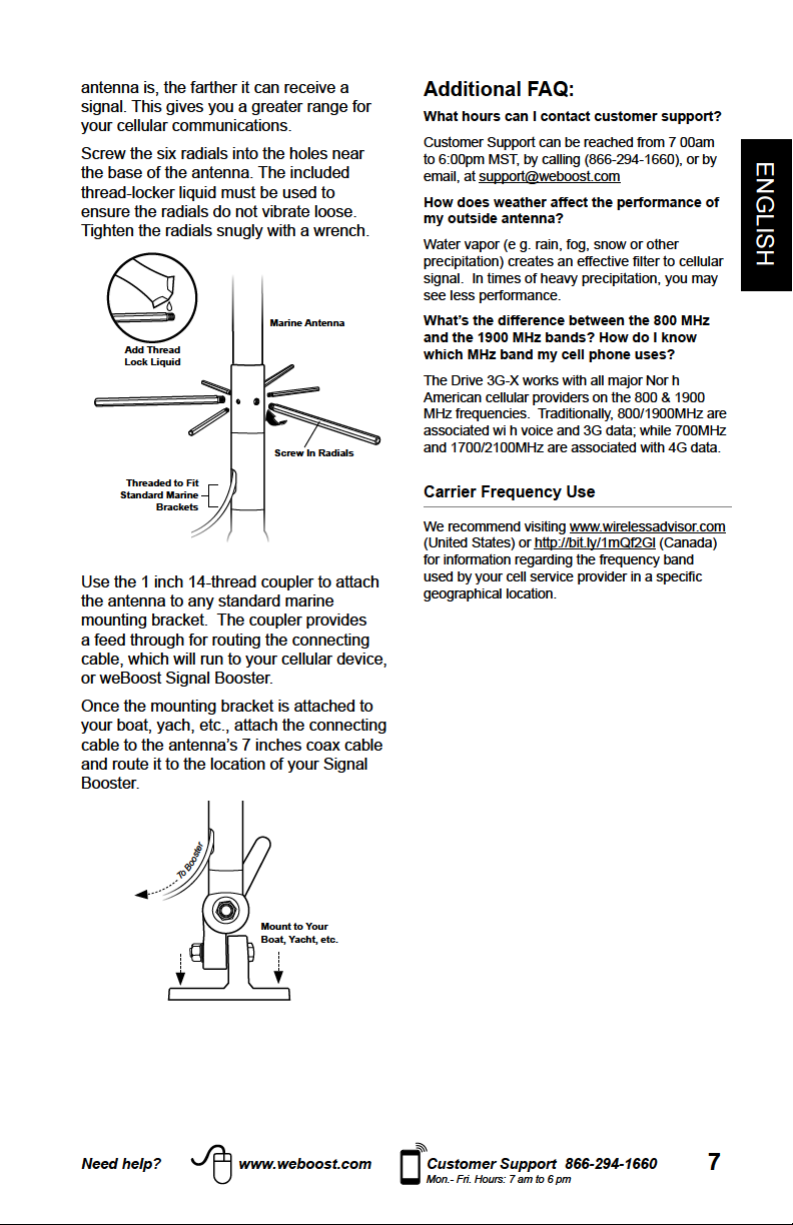

Page 7
Page 8
Mobile Antenna Kit
Options
INSIDE ANTENNA OPTIONS
Slim Low Profile
301152 - w/ 10’ RG174
Low Profile
311106 - w/ 10’ RG58
OUTSIDE ANTENNA OPTIONS
Mini-Mag
ENGLISH
301126 w/ 12.5 RG174 cable- SMA
301113 w/ 12 5 RG174 cable - FME
12” Mag Mount
311103 w/ 12.5’ RG174
311125 w/ 12.5’ RG174
311128 w/ 12.5’ RG174
314202 w/ 12 5’ RG174
311703 w/ 12.5’ RG174
Trucker Antenna
311701 w/10 5’ RG58
Trucker Antenna
311119 w/13 5’ RG58
311133 w/13.5’ RG58
Marine Antenna
311130-5810 w/10.5’ RG58
Glass Mount
311102 w/14’ RG58
311114 w/14’ RG58
NMO Antenna
Kit 314203-5810
• 800/900/1900 NMO Antenna
• 10’ RG58 Cable
Kit 311112-17410
• 800/1900 NMO Antenna
• 14’ RG174 Cable
Kit 314203-17410
• 800/900/1900 NMO Antenna
• 14’ RG174 Cable
Kit 311104-17410
• 800/900/1900 NMO Antenna
• 10’ RG174 Cable
Fixed Antenna Kit
Options
INSIDE ANTENNA OPTIONS
Kit 309900-50N
• 2- Wall Panel antennas
• 1- 50 ohm 3-Way Splitter
Kit 309905-50N
• 3- Wall Panel Antennas
• 3- 2-Way 50 Ohm Splitters
Kit 309902-75F
• 2- Wall Panel Antennas
• 1-3-Way 75Ohm Splitter
Kit 309903-75F
• 3- Wall Panel Antennas
• 3- 2-Way 75Ohm Splitters
Kit 309904-75F
• 1- Wall Panel Antenna
• 1- 2-Way 75 Ohm Splitter
Kit 301121-40010
• 50 Ohm Dome Antenna
• 10’ LMR400
Kit 311135-40060
• 50 Ohm Wall Panel Antenna
• 60’ LMR400
Kit 301151-0610
• 75 Ohm Dome Antenna
• 10’ RG6 Cable
Kit 311135-5820
• 50 Ohm Wall mount Panel
Antenna
• 20’ RG58 Cablet
Kit 301151-1110
• 75 Ohm Dome Antenna
• 10’ RG11 cable
Kit 311155-1150
• 75 Ohm Wall mount Panel
Antenna
• 50’ RG11 Cable
Kit 311155-0630
• 75 Ohm Wall mount Panel
Antenna
• 30’ RG11 Cable
50 Ohm Outside Antenna Kit
Kit 311203-5820
• Omni-Directional antenna
• 20’ RG58 Cable
75 Ohm Outside Antenna Kit
Kit 311201-0620
• Omni Directional w/ F-Female
• 20’ RG6 Cable
Kit 311141 - 0620
• 75 Ohm Grey Brick Antenna
• 20’ RG6 Cable
Need help? www.weboost.com Customer Support 866-294-1660
8
Mon.- Fri. Hours: 7 am to 6 pm

Page 9
Page 10
Notes:
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
ENGLISH
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
_____________________________________________________________
Need help? www.weboost.com Customer Support 866-294-1660
10
Mon.- Fri. Hours: 7 am to 6 pm
Page 11
Page 12
Page 13
Page 14
LE BOîTIER EN ALUMINIUM DE VOTRE
AMPLIFICATEUR DE SIGNAL S’ADAPTE À LA
! !
AFIN DE PROTÉGER LE DISPOSITIF. PAR EXEMPLE, L’ÉTÉ, LE
BOîTIER PEUT ATTEINDRE JUSTQU’À 150 DEGRÉS DANS VOTRE
VÉHICULE. LES TEMPÉRATURES ÉLEVÉES N’ENDOMMAGENT PAS
L’AMPLIFICATEUR ET NE POSENT PAS DE RISQUE D’INCENDIE
POUR VOTRE VÉHICULE. ASSUREZ-VOUS DE PLACER VOTRE
AMPLIFICATEUR DANS UN ENDROIT BIEN VENTILÉ, HORS DES
RAYONS DIRECTS DU SOLEIL, ET DE L’HUMIDITÉ.
TEMPÉRATURE AMBIENTE, MAIS IL EST CONÇU
L’AMPLIFICATEUR DE
SIGNAL Drive 3G-X PEUT
RESTER ALLUMÉ DANS
LES VÉHICULES POUR LESQUELS LES
SOURCES D’ALIMENTATION 12V C.C.
NE SONT PAS AUTOMATIQUEMENT
ARRÊTÉES LORSQUE LE VÉHICULE EST
ARRÊTÉ. CELA PEUT ENTRAINER LA
DÉCHARGE DE LA BATTERIE EN UN À
DEUX JOURS.
Instructions d’installation pour l’amplificateur de signal weBoost suivant:
Amplificateur de signal Drive 3G-X
M
SmarTech
®
Modèle n° 460011 IC: 4726A-460011
Le terme «IC» placé avant le numéro de certification radio s ignifie uniquement que les spécifications techniques d’Industrie
Canada ont été respectées.
Table des matières
FRANÇAIS
Contenu de l’emballage ..................................................3
Accessoires optionnels ..................................................3
Avant de commencer ....................................................3
Installation rapide .......................................................3
Comprendre les voyants. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installations d’autres antennes ............................................5
Faits supplémentaires (FAQ) ..............................................7
Consignes de sécurité ...................................................9
Caractéristiques de l’amplificateur de signal ................................11
Garantie ...........................................................Verso
2
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Page 15
Contenu de l’emballage
Configuration du kit
weBoost fabrique une large gamme d’antennes qui vous permettent de personnaliser l’amplificateur de signal à votre application. Consultez
votre revendeur ou visitez le site www.weboost.com pour plus de détails.
Antenne à base
Amplificateur de
signal Drive 3G-X
Mini antenne
magnétique
(301126)
TM
magnétique 30 cm
(12 po) avec câble
RG174 3.8 m (12.5 pi)
(311125)
Kits pour antenne optionnels
Antenne NMO
(311104-17410)
Antenne profil bas
avec câble RG174
3 m (10 pi)
(301152)
Antenne pour
camionneur
(311133)
Bloc d’alimentation
12V / 3.3A
(859938)
Antenne marine
(311130-5810)
FRANÇAIS
Avant de commencer
Avant d’installer l’amplicateur Signal Drive
3G-X et de pouvoir proter d’une meilleure
réception de votre signal cellulaire, suivez
les étapes suivantesz:
1. Lisez toutes les étapes d’installation.
Vous saurez ainsi à quoi vous
attendre lors de l’installation du début
à la n.
2. Regardez la vidéo sur YouTube sur
l’installation de l’amplicateur de
signal Drive 3G-X disponible à:
weboost.com/us/drive3G-Xvideo.
3. Familiarisez-vous avec toutes
les pièces contenues dans votre
emballage. Vous saurez ainsi à quelle
pièce il est fait référence dans les
instructions.
Vous avez
besoin d’aide?
www.weboost.com
Installation
Vous pouvez installer l’amplicateur de
signal Drive 3G-X dans votre véhicule en
suivant les étapes suivantes. REMARQUE:
Effectuez une installation préliminaire en
testant les éléments de votre amplicateur
de signal Drive 3G-X aux endroits que vous
avez choisis avant de xer votre système
de manière permanente.
1. Installez l’antenne extérieure.
Choisissez un emplacement sur le toit
du bâtiment qui est:
• près du centre du toit du véhicule.
• à au moins 30 cm (12 po) de toute
autre antenne.
• libre de toute obstruction.
• à au moins 20 cm (8 po) de toute
personne avoisinante.
• à au moins 15 cm (6 po) de toute
fenêtre (y compris les toits ouvrants).
L’antenne extérieure doit être montée
verticalement sur une surface
métallique.
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
3
Page 16
Page 17
Page 18
Page 19
Page 20
Kits optionnels pour
antennes mobiles
OPTIONS POUR ANTENNES
INTÉRIEURES
Profil bas
301152 - avec câble RG174 3 m (10 pi)
Profil bas
311106 - avec câble RG58 3 m (10 pi)
OPTIONS POUR ANTENNES
EXTÉRIEURES
Mini antenne magnétique
301126 avec câble - SMA
RG174 3 8 m (12 5 pi)
301113 avec câble - FME
RG174 3 8 m (12 5 pi)
Montage magnétique 30 cm (12 po)
311103 avec câble RG174 3.8 m (12 5 pi)
311125 avec câble RG174 3.8 m (12 5 pi)
311128 avec câble RG174 3.8 m (12 5 pi)
314202 avec câble RG174 3 8 m (12 5 pi)
FRANÇAIS
Antenne pour camionneur
311701 avec câble RG58
3.2 m (10.5 pi)
Antenne pour camionneur
311119 avec câble
RG58 4.1 m (13.5 pi)
311133 avec câble
RG58 4.1 m (13.5 pi)
Antenne marine
311130-5810 avec câble
RG58 3.2 m (10.5 pi)
Montage sur vitre
311102 avec câble RG58 4.3 m (14 pi)
311114 avec câble RG58 4.3 m (14 pi)
Antenne NMO
Kit 314203-5810
• Antenne NMO 800/900/1900
• Câble RG58 3 m (10 pi)
Kit 311112-17410
• Antenne NMO 800/1900
• Câble RG174 4 3 m (14 pi)
Kit 314203-17410
• Antenne NMO 800/900/1900
• Câble RG174 4 3 m (14 pi)
Kit 311104-17410
• Antenne NMO 800/1900
• Kit 311104-40015 - Câble RG174
3 m (10 pi)
Kits optionnels pour
antennes fixes
OPTIONS POUR LES
ANTENNES INTÉRIEURES
Kit 309900-50N
• 2 antennes pour panneau mural
• 1 séparateur 3 voies 50 ohm
Kit 309905-50N
• 3 antennes pour panneau mural
• 3 séparateurs 2 voies 50 Ohm
Kit 309902-75F
• 2 antennes pour panneau mural
• 1 séparateur 3 voies 75Ohm
Kit 309903-75F
• 3 antennes pour panneau mural
• 3 séparateurs 2 voies 75Ohm
Kit 309904-75F
• 1 antenne pour panneau mural
• 1 séparateur 2 voies 75 Ohm
Kit 301121-40010
• Antenne parabole 50 Ohm
• Câble LMR400 3 m (10 pi)
Kit 311135-40060
• Antenne pour panneau 50 Ohm
• Câble LMR400 18 3 m (60 pi)
Kit 301151-0610
• 75 Ohm Dome Antenna
• 10’ RG6 Cable
Kit 311135-5820
• Antenne pour panneau 50 Ohm Montage sur mur
• Câble RG58 6 m (20 pi)
Kit 301151-1110
• Antenne parabole 75 Ohm
• Câble RG11 3 m (10 pi)
Kit 311155-1150
• Antenne pour panneau 75 Ohm Montage sur mur
• Câble RG11 15.2 m (50 pi)
Kit 311155-0630
• Antenne pour panneau mural
75 Ohm
• Câble RG6 9 m (30 pi)
Kit pour antenne extérieure
50 Ohm
Kit 311203-5820
• Antenne omni directionnelle
• Câble RG58 6 m (20 pi)
Kit pour antenne extérieure
75 Ohm
Kit 311201-0620
• Antenne omni directionnelle avec
connecteur F-Femelle
• Câble RG6 6 m (20 pi)
Kit 311141 - 0620
• Antenne 75 Ohm gris brique
• Câble RG6 6 m (20 pi)
8
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
