Page 1
ENGLISH
FRANÇAIS
Drive 4G-M
Cellular Signal Booster
Need help? www.weboost.com
™
Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Page 2
THE ALUMINUM CASING OF YOUR SIGNAL BOOSTER
WILL ADJUST TO THE TEMPERATURE OF ITS
! !
ENVIRONMENT, BUT IS DESIGNED TO PROTECT THE
SIGNAL BOOSTER TECHNOLOGY. FOR EXAMPLE, IN THE SUMMER,
THE SIGNAL BOOSTER CASE MAY BE AS HOT AS 150 DEGREES
INSIDE YOUR VEHICLE. THESE HIGH TEMPERATURES WILL NOT
DAMAGE THE SIGNAL BOOSTER, NOR DO THEY POSE A FIRE
RISK TO THE VEHICLE. AGAIN, BE SURE TO PLACE YOUR SIGNAL
BOOSTER IN A LOCATION WITH ADEQUATE VENTILATION AND
AWAY FROM DIRECT SUNLIGHT OR MOISTURE.
Installation Instructions for the Following weBoost Signal Boosters:
ENGLISH
Drive 4G-MTM SmarTech ® Signal Booster
THE Drive 4G-M SIGNAL
BOOSTER MAY REMAIN
ON, IN VEHICLES WHOSE
12V DC POWER SOURCES DO NOT
AUTOMATICALLY SHUTDOWN WHEN
THE VEHICLE IS TURNED OFF. THIS
COULD RESULT IN DISCHARGING THE
VEHICLES BATTERY IN ONE TO TWO
DAYS.
Model # 470008 FCC ID: PWO460008 IC: 4726A-460008
The term “IC” before the radio certication number only signies that Industry Canada technical specications were met.
Contents
Package Contents ....................................................3
Before Getting Started ................................................3
Installation ..........................................................3
Troubleshooting & Understanding Lights ................................. 5
Additional FAQ ....................................................... 6
Outside Antenna Options ..............................................6
Safety Guidelines ....................................................8
Signal Booster Specifications ..........................................9
Warranty ...................................................Back Cover
2
Need help? www.weboost.com
Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Page 3

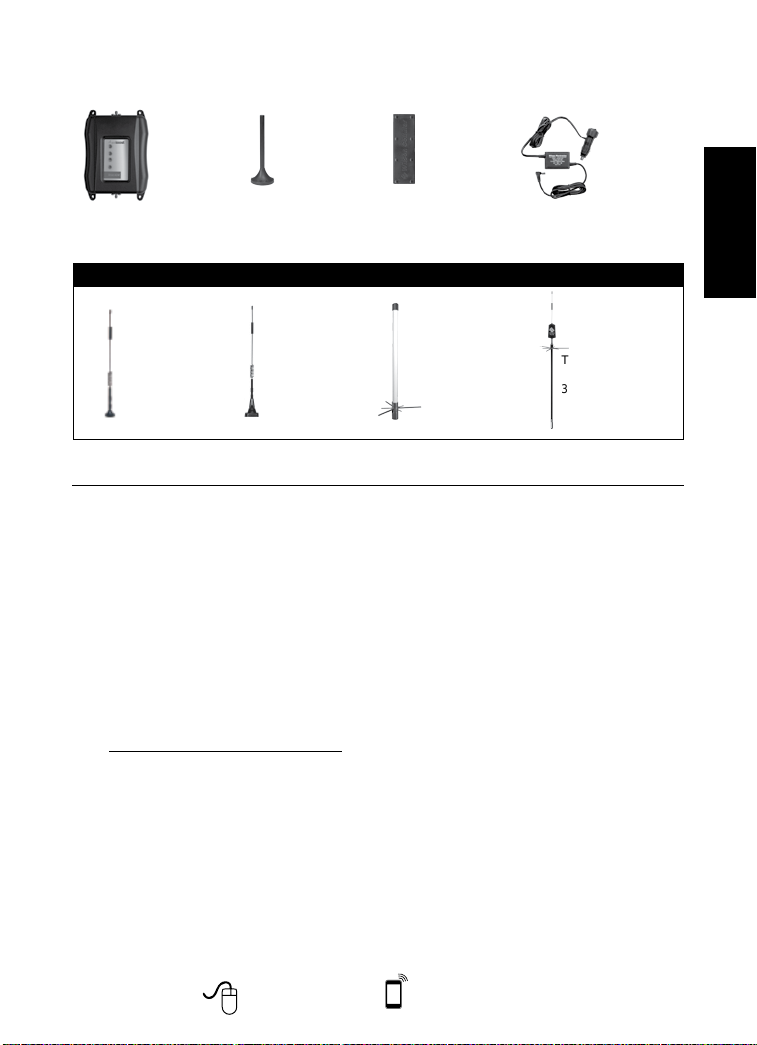

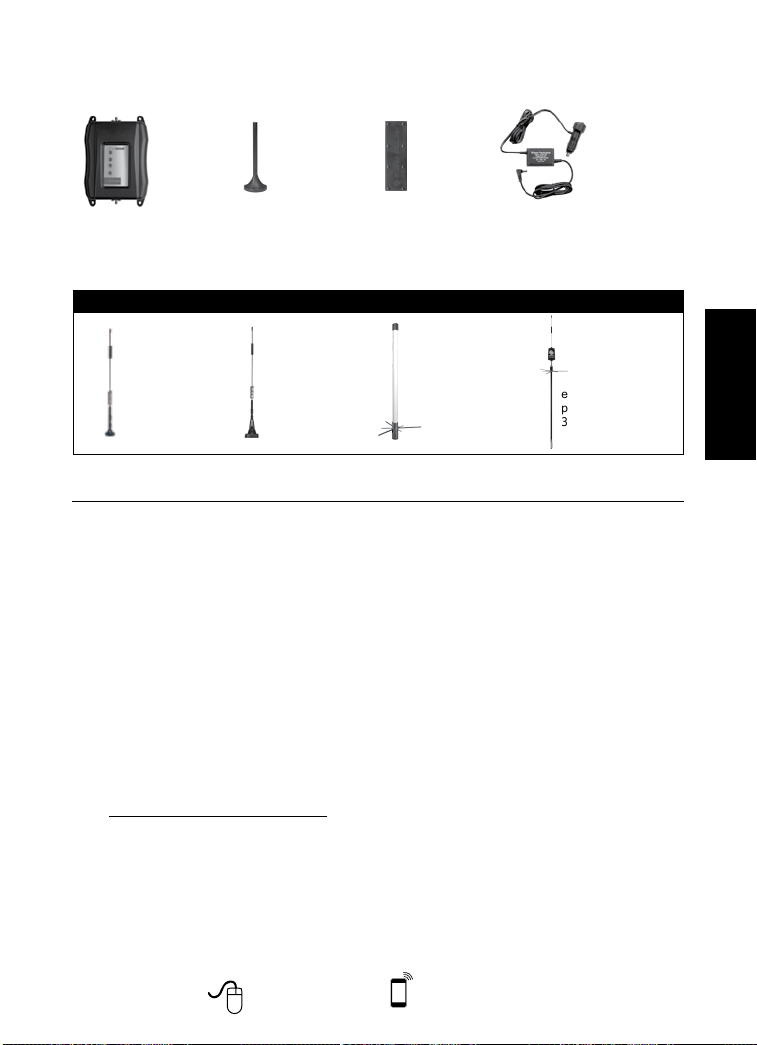

Package Contents
ENGLISH
Drive 4G-M
Signal Booster
Optional Antennas
™
12” Mag Mount
Outside Antenna
311125
Mini-Mag
Outside Antenna
301126
NMO
Outside Antenna
311104-5810
Appearance of device and accessories may vary.
Before Getting Started
Before you install your Drive 4G-M
Booster and start enjoying improved
cellular reception please do the following:
1. Read through all the installation
steps. This will help you know what
to expect from start to nish.
2. Watch the YouTube video
demonstrating the Drive 4G-M
Signal Boost installation at:
weboost.com/us/drive4G-Mvideo
3. Familiarize yourself with all
materials in your product package.
This will allow you to know which
pieces are referenced in the
instructions.
Need help? www.weboost.com
Slim Low Profile
Inside Antenna
301152
Marine
Outside Antenna
311130-5810
DC Power Supply
6V / 2A
859913
Trucker
Outside Antenna
311101
Installation
You can install your Drive 4G-M
Signal Booster in your vehicle using
the following steps. NOTE: Before
completing your installation, create
a “soft” installation by putting the
components of your Drive 4G-M
Signal Booster in place and testing the
operation before mounting equipment.

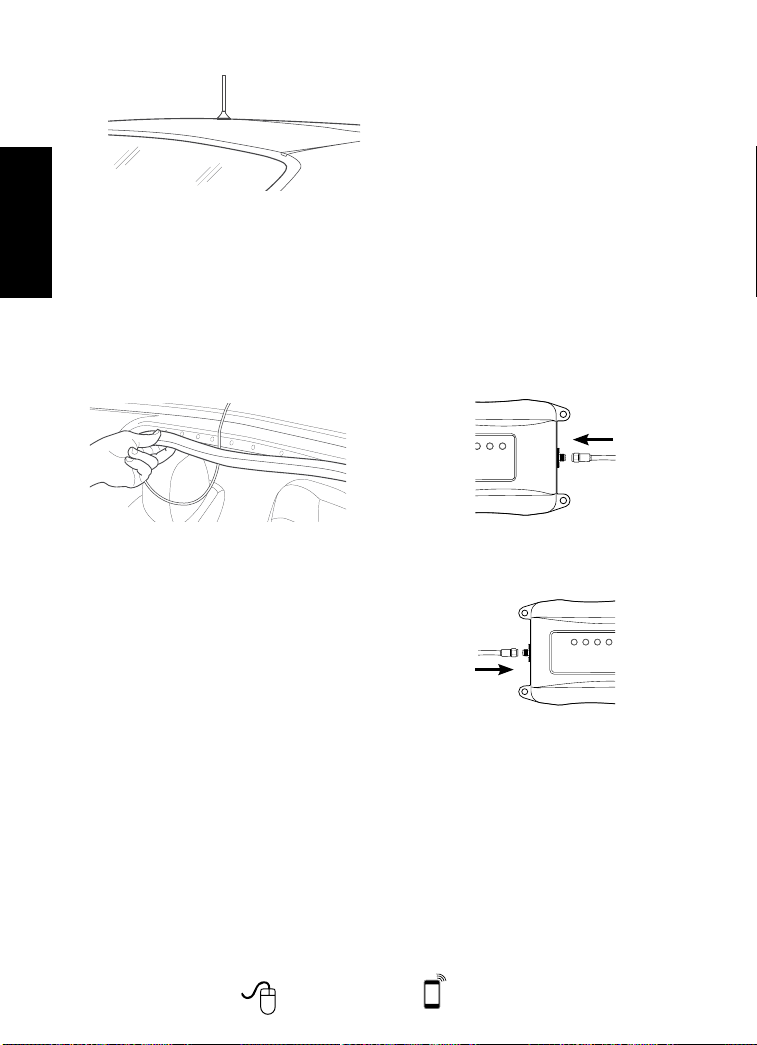

1. Install the outside antenna. Select a
location on top of the car that is:
• Near the center of the vehicle’s roof.
• At least 12 inches from any other
antennas.
• Free of obstructions.
• At least 6 inches from any
windows (including sunroofs).
• At least 8 inches from any people.
The outside antenna must be installed
vertically on a metallic surface.
Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
3
Page 4
2. Run the outside antenna cable
into the car. The cable is strong
enough that it may be shut in most
ENGLISH
vehicle doors without damaging the
cable. For a cleaner look, carefully
pull down the door seal, run the
cable under the seal, and push the
seal back into place. This method
reduces wear on the cable as the
door opens and closes.
of the Velcro
®
and attach it to your
selected location on the seat and
secure the inside antenna.
4. Place and connect the Drive 4G-M
Signal Booster.
• Select a location for the Signal
Booster that is free from excessive
heat, direct sunlight and moisture
and that has proper ventilation.
Good locations include underneath
a seat or under the dashboard.
• Connect the wire from the outside
antenna to the port labeled
“outside antenna” on the Signal
Booster.
3. Install the Low-Prole inside antenna.
• Identify a place on the right side
of the driver’s seat to mount the
inside antenna. The location
should be at least 18 inches from
where the cellular device will be
used.
• Install the inside antenna at the
same angle as the cell phone
when held in use or near the
laptop’s cellular data card to
maximize signal strength.
For a more professional look,
you can install the inside antenna
underneath a car seat cover or
upholstery.
• When you have tested the
functionality of your Drive 4G-M
Signal Booster, mount the inside
antenna by peeling off the backing
4
Need help? www.weboost.com
• Connect the wire from the inside
antenna to the port labeled “inside
antenna” on the Signal Booster.
• Plug the power adapter into
vehicle’s 12V DC power supply
and attach the cord to the side of
Power Booster labeled “Power.”
NOTE: Do NOT connect the power
to the Signal Booster until you
have connected both the inside
and outside antennas.
• Power up your Signal Booster by
ipping the switch on the back of the
DC power adapter on. A red light
should appear on the power adapter.
Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Page 5
Note: The Drive 4G-M Signal Booster
may remain on, in vehicles whose
12V DC power sources do not
automatically shutdown when the
vehicle is turned off. This could
result in discharging the vehicles
battery in one to two days.
Note: Some 12V DC power sources
are shut down when the vehicle
ignition is turned to off. Refer to
your vehicle owners manual for
specics related to your vehicle.
NOTE: The aluminum casing of
your Signal Booster will adjust to the
temperature of its environment, but is
designed to protect the Signal Booster
technology. For example, in the summer,
the Signal Booster case may be as hot
as 150 degrees inside your vehicle.
These high temperatures will NOT
damage the Signal Booster, nor do they
pose a re risk to the vehicle. Again, be
sure to place your Signal Booster in a
location with adequate ventilation and
away from direct sunlight or moisture.

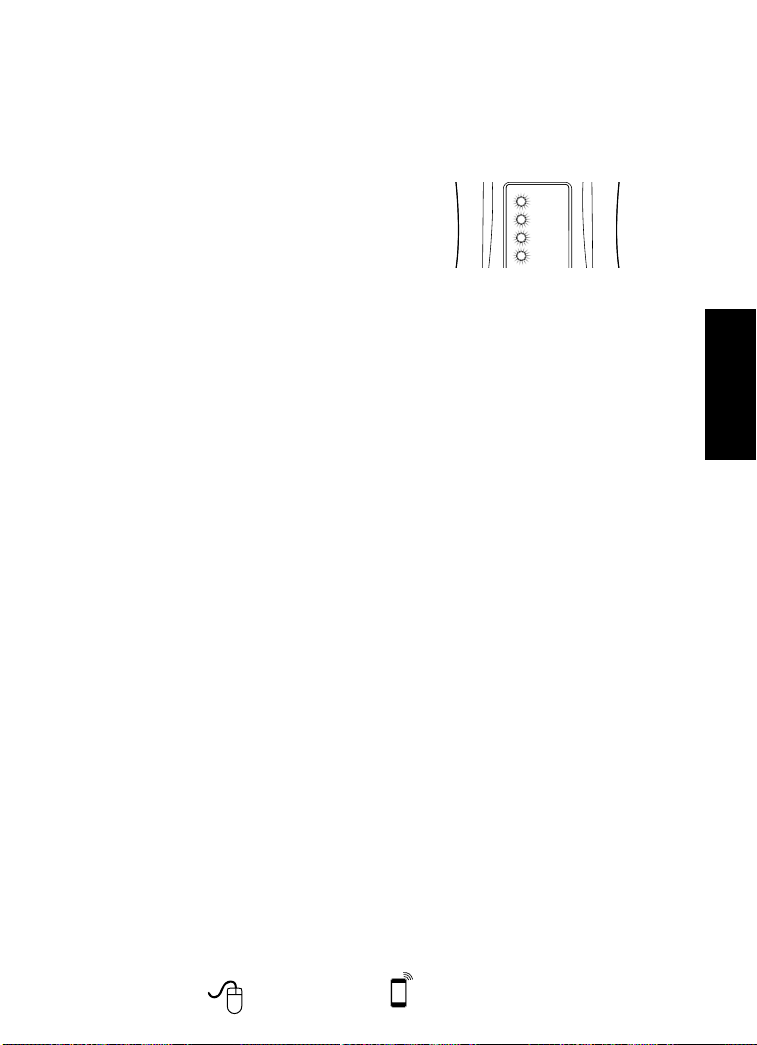

Troubleshooting &
Understanding Lights

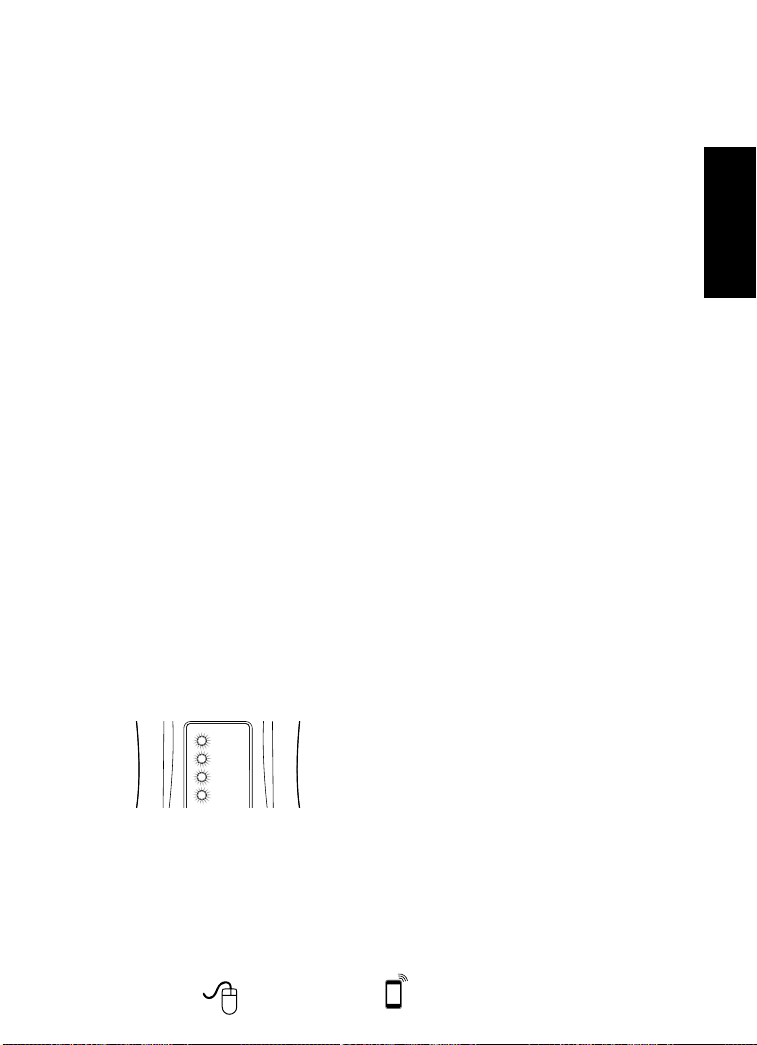

The Signal Boost includes 4 indicator
lights on the front of the Drive 4G-M. The
indicator lights will either be green or red.
Green indicates that the booster is
powered and operating at maximum
gain.
Solid Red indicates that the booster
has shut off on the associated
frequencies to prevent oscillation
(feedback).
Green/red Blinking indicates
that the booster is operating at a
reduced gain to prevent oscillation
(feedback).
Fixing Red Light Issues
If one or more lights on the Signal Boost
are red:
1. Make sure all connections are tight.
2. Increase the distance between the
outside antenna and the Drive 4GM, by moving them horizontally and/
or vertically farther apart until the
light(s) change to green. Remember
to keep the antenna at least 6
inches from any window or sunroof.
3. Follow the same steps for a green/
red blinking light until the light goes
solid green.
4. If more separation is not possible
and the coverage of the booster is
too small with a green/red blinking
light indicating reduced gain,
contact the weBoost Customer
Support Team for assistance:
866-294-1660.
Lights Off
1. Check connections on the power
supply to see that it is rmly plugged
into both the Drive 4G-M and the
power source.
2. If using a DC power supply in your
vehicle, ensure the power supply is
properly inserted. Then check the
12 volt power from the car socket
and the fuse. Replace the fuse if
necessary.
3. If using a power strip in a building,
ensure the power strip is plugged
in and turned on and that power is
coming from the outlet.
ENGLISH
Need help? www.weboost.com
Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
5
Page 6
NOTE: The Signal Booster can be reset
by disconnecting and reconnecting the
power supply.
For additional descriptions on
troubleshooting, see the install video at
weboost.com/us/drive4G-Mvideo .
Additional FAQ:
ENGLISH
What hours can I contact customer
support?
Technical Support can be reached from
7:00am to 6:00pm MST, by calling (866294-1660), or by email, at support@
weboost.com.
How does weather affect the
performance of my outside antenna?
Water vapor (e.g. rain, fog, snow or
other precipitation) creates an effective
lter to cellular signal. In times of
heavy precipitation, you may see less
performance.
What’s the difference between the 800
MHz and the 1900 MHz bands? How do
I know which MHz band my cell phone
uses?
The Drive 4G-M works with all major North
American cellular providers on the 800
& 1900 MHz frequencies. Traditionally,
800/1900MHz are associated with voice and
3G data; while 700MHz and 1700/2100MHz
are associated with 4G data.
Carrier Frequency Use
We recommend visiting wirelessadvisor.
com (US) or http://bit.ly/1mQf2Gl (Canada)
for information regarding the frequency
band used by your cell service provider in a
specic geographical location.
6
Need help? www.weboost.com
Inside Antenna Expansion Kit
Kit 309900-50N
• 2 - Wall Panel antennas
• 1 - 50 ohm 3-Way Splitter
Kit 309905-50N
• 3 - Wall Panel Antennas
• 3 - 2-Way 50 Ohm Splitters
Kit 309902-75F
• 2 - Wall Panel Antennas
• 1 - 3-Way 75Ohm Splitter
Kit 309903-75F
• 3 - Wall Panel Antennas
• 3 - 2-Way 75Ohm Splitters
Kit 309904-75F
• 1 - Wall Panel Antenna
• 1 - 2-Way 75 Ohm Splitter
Inside Antenna Kits
Kit 301121-40010
• 50 Ohm Dome Antenna
• 10’ LMR400
Kit 311135-40060
• 50 Ohm Wall Panel Antenna
• 60’ LMR400
Kit 301151-0610
• 75 Ohm Dome Antenna
• 10’ RG6 Cable
Kit 311135-5820
• 50 Ohm Wall mount Panel Antenna
• 20’ RG58 Cable
Kit 311155-0630
• 75 Ohm Wall mount Panel Antenna
• 30’ RG11 Cable
Kit 301151-1110
• 75 Ohm Dome Antenna
• 10’ RG11 cable
Kit 311155-1150
• 75 Ohm Wall mount Panel Antenna
• 50’ RG11 Cable
50 Ohm Outside Antenna Kits
Kit 314453-5825
• 50 Ohm Pole Mount Panel Antenna
• 25’ RG58 Cable
Kit 314411-5825
• 50 Ohm Wide Band Directional
• 25’ RG58 Cable
Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Page 7
Kit 301111-5850
• Yagi Directional Antenna
• 50’ RG58 Cable
Kit 311129-5840
• 800 MHz Yagi Directional
• 40’ RG58 Cable
Kit 311203-5820
• Omni-Directional antenna
• 20’ RG58 Cable
Kit 311124-5830
• 1900 MHz Yagi Antenna
• 30’ RG58 Cable
Kit 311203-40020
• Omni-Directional antenna
• 20’ LMR400 Cable
Kit 301111-400170
• Yagi Directional w/ N-Female
• 170’ LMR400
Kit 311124-400100
• 1900 MHz Yagi Directional
• 100’ LMR400 Cable
Kit 311129-400100
• 800 MHz Yagi Antenna
• 100’ LMR400 Cable
Kit 314411-40075
• 50 Ohm Wide Band Directional Antenna
• 75’ LMR400 Cable
Kit 314453-40075
• 50 Ohm Pole Mount Panel Antenna
• 75’ LMR400 Cable
Mini-Mag 301126 w/12.5 RG174 cable-SMA
75 Ohm Outside Antenna Kits
Kit 301111-0675
• Yagi Directional Antenna
• 75’ RG6 Cable
• N-Male to F-Female adapter
Kit 311201-0620
• Omni Antenna w/ F-Female
• 20’ RG6 Cable
Kit 311129-0660
• 800 MHz Yagi Directional
• 60’ RG6 Cable
• N-Male to F-Female adapter
Kit 311124-0650
• 1900 MHz Yagi Directional
• 50’ RG6 Cable
• N-Male to F-Female adapter
Need help? www.weboost.com
Kit 314473-0640
• 75 Ohm Pole Mount Panel Antenna
• 40’ RG6 Cable
Kit 311141-0620
• 75 Ohm Grey Brick Antenna
• 20’ RG6 Cable
Kit 301111-1 1140
• Yagi Directional Antenna
• 140’ RG11 Cable
• N-Male to F-Female adapter
Kit 311201-1120
• Omni Directional w/ F-Female
• 20’ RG11 Cable
Kit 311129-11 110
• 800 MHz Yagi Directional
• 110’ RG11 Cable
• N-Male to F-Female adapter
Kit 311124-1180
• 1900 MHz Yagi Directional
• 80’ RG11 Cable
• N-Male to F-Female adapter
Kit 314473-1175
• 75 Ohm Pole Mount Panel Antenna
• 75’ RG11 Cable
Kit 314475-0630
• 75 Ohm Wide Band Directional
• 30’ RG6 Cable
Kit 314475-1175
• 75 Ohm Wide Band Directional
• 75’ RG11 Cable
Kit 311141-1120
• 75 Ohm Grey Brick Antenna
• 20’ RG11 Cable
Mobile Antennas
Mini-Mag
• 301126 w/ 12.5 RG174 cable- SMA
• 301113 w/ 12.5 RG174 cable- FME
12” Mag Mount w/ 12.5’ RG174
• 311103
• 311125
• 311128
• 311703
• 314202
Trucker antenna w/10.5’ RG58
• 311101
• 311701
Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
ENGLISH
7
Page 8
Trucker antenna w/13.5’ RG58
• 311119
• 311133
NMO Antenna’s w/ RG174
Kit 311104-17410
• 800/1900 NMO antenna
• 10’ RG174 cable
Kit 311112-17410
• 800/1900 NMO antenna
• 10’ RG174 cable
Kit 314203-17410
• 800/900/1900 NMO antenna
ENGLISH
• 10’ RG174 cable
Marine Antenna’s
Kit 311130-5810
• Marine Antenna
• 10’ RG58 cable
Glass Mount w/14’ RG58 cable
• 311102
• 311114 ( Mini Glass Mount)
Safety Guidelines
NMO Antenna’s w/ RG58
Kit 311104-5810
• 800/1900 NMO antenna
• 10’ RG58 cable
Kit 311112-5810
• 800/1900 NMO antenna
• 10’ RG58 cable
Kit 314203-5810
• 800/900/1900 NMO antenna
• 10’ RG58 cable
Inside Antenna
Slim Low Profile
301152 - w/ 10’ RG174
Low Profile
311106 - w/ 10’ RG58
WARNING: The inside panel and dome antennas must have 6’ of separation distance from all active users,
WARNING: Connecting the Signal Booster directly to the cell phone with use of an adapter will damage the
WARNING: Use only the power supply provided in this package. Use of a non-weBoost product may
WARNING: The Signal Booster unit is designed for use in an indoor, temperature-controlled environment
WARNING: The Outside Antenna must be installed no higher than 10 meters (32’9”) above ground.
RF SAFETY WARNING: Any antenna used with this device must be located at least 8 inches from all persons.
and the low profile antennas must have 18” of separation distance from all active users.
cell phone.
damage your equipment.
(less than 150 degrees Fahrenheit). It is not intended for use in attics, vehicles or similar locations
subject to temperatures in excess of that range.
This is a CONSUMER device.
BEFORE USE, you MUST REGISTER THIS DEVICE with your wireless provider and have your
provider’s consent. Most wireless providers consent to the use of signal boosters. Some providers
may not consent to the use of this device on their network. If you are unsure, contact your provider.
You MUST operate this device with approved antennas and cables as specified by the manufacturer.
Antennas MUST be installed at least 20 cm (8 inches) from any person.
You MUST cease operating this device immediately if requested by the FCC or a licensed wireless
service provider.
WARNING. E911 location information may not be provided or may be inaccurate for calls served by
using this device.
8
Need help? www.weboost.com
Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
Page 9
Signal Booster Specifications
Model Number 470008
Connectors SMA
Antenna Impedance 50 Ohms
Frequency 698-716 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz
Passband Gain (typical)
20 dB Bandwidth (MHz)
Power output for single cell
phone (Uplink) dBm
Power output for single cell
phone (Downlink) dBm
Power output for multiple
received channels
(Uplink) dBm
Power output for multiple
received channels
(Downlinklink) dBm
Noise Figure 5 dB nominal
Isolation > 90 dB
Power Requirements
Each Signa l Booster is individually teste d and factor y set to ensure FCC compl iance. The Signal Booste r cannot be adjus ted without factory
reprogr amming or disabling the har dware. The Signal Booster wi ll amplif y, but not alter incomin g and outgoing si gnals in order to increase cover age
of authorized frequency ban ds only. If the Signal Boo ster is not in use for five minutes, it will reduce gain until a signal is detec ted. If a detected
signal is too high in a freq uency band, or if the Signal Boost er detects an osc illation, the Signal Bo oster will automatica lly turn the power off on
that band. For a detect ed oscilla tion the Signal Booster wil l automatic ally resume normal ope ration after a minimum of 1 minute. Af ter 5 (five) such
automati c restar ts, any problematic bands are permanently shu t off until the Sig nal Booster has been manuall y restar ted by momentaril y removing
power from the Si gnal Booster. Noise power, gain, and line arity are maintaine d by the Signal Boost er’s microproces sor.
The Manufa cturer’s rated out put power of this equipment is for sing le carrier operati on. For situations when mult iple carrier signal s are present , the
rating woul d have to be reduced by 3.5 dB, esp ecially where th e output signa l is re-radi ated and can cause interfe rence to adjacent band user s.
This power redu ction is to be by means of input power or gain reduc tion and not by an attenuator at the output of the dev ice.
This device complies with Par t 15 of FCC rules. Operation is subject to two co nditions: (1) This device may not cause harm ful interference, and
(2) this device must acc ept any interference received, including interference that may caus e undesired operation. Changes or modific ations not
express ly approved by weBoost could void the author ity to operate this equipment.
700 MHz Band 12/17
45.8
700 MHz Band 12/17 700 MHz Band13 800 MHz 1700/2100 MHz 1900 MHz
Typical
Maximum
No. Tones
No. Tones 700 MHz Band12/17 700 MHz Band13 800 MHz 2100 MHz 1900 MHz
30.6
35.2
700 MHz Band 12/17 700 MHz Band13 800 MHz 1700 MHz 1900 MHz
24.84 24.35 23.4 21.3 24.43
700 MHz Band 12/17 700 MHz Band13 800 MHz 2100 MHz 1900 MHz
2.87 2.79 2.8 2.0 1.92
700 MHz Band12/17 700 MHz Band13 800 MHz 1700 MHz 1900 MHz
2 25.4 23.9 22.9 22.8 24.9
3 21.8 20.4 19.4 19.3 21.3
4 19.3 17.9 16.9 16.8 18.8
5 17.4 16.0 15.0 14.8 16.9
6 15.8 14.4 13.4 13.2 15.3
2 4.8 5.6 5.4 6.3 4.5
3 1.3 2.1 1.9 2.8 0.9
4 -1.2 -0.4 -0.6 0.3 -1.6
5 -3.2 -2.4 -2.6 -1.6 -3.5
6 -4.7 -4.0 -4.2 -3.2 -5.1
700 MHz Band 13
46.8
31.0
35.2
Drive 4G-M
800 MHz
46.8
37.9
39.9
Maximum Power
Maximum Power
5 V 2.5 A
1700/2100 MHz
45.2
79.2
79.8
1900 MHz
44.6
77.3
83.2
ENGLISH
Need help? www.weboost.com
Customer Support 866-294-1660
Mon.- Fri. Hours: 7 am to 6 pm MST
9
Page 10
2-Year Warranty
weBoost Signal Boo sters are warranted for t wo (2) years against defects in work manship and/or materials.
Warrant y cases may be resolved by returning the product directly to the reseller with a dated pro of of purchase.
Signal Boosters may also be returned directly to the manuf acturer at the consumer’s expense, with a dated pro of
of purchase and a Returned Material Authorization (RM A) number supplied by weBoost. weBoost shall, at i ts
option, e ither repair or replace the produc t. weBoost will pay for delivery of th e repaired or replaced product
back to the original c onsumer if located wit hin the continental U.S.
This warranty does not apply to any Signal Boosters determined by weBoost to have been subjected to misuse,
abuse, neglect, or mi shandling that alters or damages physical or electronic properties.
Failure to use a surge protected AC Power Strip with at least a 1000 Joule rating w ill void your warranty.
RMA numbers may be obtained by cont acting Techni cal Support at 866 -294-1660.
Disclaimer: The i nformation prov ided by weBoost is believed to b e complete an d accurate. H owever, no respons ibility
is assume d by weBoost for any busi ness or pers onal losses a rising from its us e, or for any infr ingements of
patents or o ther rights of third par ties that may re sult from its use.
Copyright © 2014 weBoost. All rights reserved.
weBoost products covered by U.S. patent(s) and pending application(s)
For patents go to: weboost.com/us/patents
3301 East Deseret Drive, St. George, UT 84790
web: www.weboost.com email: [email protected]
phone: 866-294-1660 local: 435-673-5021 fax: 435-656-2432
Page 11
Amplificateur de signal cellulaire
Drive 4G-M
™
FRANÇAIS
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Page 12
LE BOîTIER EN ALUMINIUM DE VOTRE AMPLIFICATEUR
DE SIGNAL S’ADAPTE À LA TEMPÉRATURE
! !
AMBIENTE, MAIS IL EST CONÇU AFIN DE PROTÉGER
LE DISPOSITIF. PAR EXEMPLE, L’ÉTÉ, LE BOîTIER PEUT
ATTEINDRE JUSTQU’À 150 DEGRÉS DANS VOTRE VÉHICULE.
LES TEMPÉRATURES ÉLEVÉES N’ENDOMMAGENT PAS
L’AMPLIFICATEUR ET NE POSENT PAS DE RISQUE D’INCENDIE
POUR VOTRE VÉHICULE. ASSUREZ-VOUS DE PLACER VOTRE
AMPLIFICATEUR DANS UN ENDROIT BIEN VENTILÉ, HORS DES
RAYONS DIRECTS DU SOLEIL, ET DE L’HUMIDITÉ.
L’AMPLIFICATEUR DE
SIGNAL Drive 4G-M PEUT
RESTER ALLUMÉ DANS
LES VÉHICULES POUR LESQUELS LES
SOURCES D’ALIMENTATION 12V C.C.
NE SONT PAS AUTOMATIQUEMENT
ARRÊTÉES LORSQUE LE VÉHICULE EST
ARRÊTÉ. CELA PEUT ENTRAINER LA
DÉCHARGE DE LA BATTERIE EN UN À
DEUX JOURS.
Instructions d’installation pour les amplificateurs de signal weBoost suivants:
Amplificateur de signal Drive 4G-MTM SmarTech
Modèle nº 470008 IC: 4726A-460008
Le sigle IC situé avant le numéro d’accréditation de radiodiffusion signie seulement que les caractéristiques
techniques sont conformes aux exigences d’Industrie Canada.
®
Table des matières
FRANÇAIS
Contenu de l’emballage ...............................................3
Avant de commencer .................................................3
Installation ..........................................................3
Résolution des problèmes et fonctionnement des voyants ..................5
Faits supplémentaires (FAQ) ...........................................6
Antennes extérieures optionnelles ......................................7
Consignes de sécurité ................................................8
Caractéristiques de l’amplificateur de signal ..............................9
Garanties .......................................................Verso
2
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Page 13
Contenu de l’emballage
Amplificateur
de signal Drive
4G-M™
Mini antenne
magnétique extérieure
301126
Antenne profil
bas intérieure
301152
Bloc d’alimentation C.C.
Antennes optionnelles
Antenne extérieure
montage agnétique
30 cm (12 po)
311103
L’apparence du dispositif et des accessoires peut varier. (Ce produit n’est pas commercialisé par Verizon Wireless ou AT&T).
Antenne extérieure
NMO
311104-5810
Avant de commencer
Avant d’installer l’amplicateur de signal
Drive 4G-M et de pouvoir proter d’une
meilleure réception de votre signal cellulaire
au bureau ou à votre domicile, suivez les
étapes suivantes:
1. Lisez toutes les étapes d’installation.
Vous saurez ainsi à quoi vous
attendre lors de l’installation du début
à la n.
2. Regardez la vidéo sur YouTube sur
l’installation de l’amplicateur de
signal Drive 4G-M à:
weboost.com/us/drive4G-Mvideo
3. Familiarisez-vous avec toutes
les pièces contenues dans votre
emballage. Vous saurez ainsi à quelle
pièce il est fait référence dans les
instructions.
Antenne extérieure
marine
311130-5810
Installation
Vous pouvez installer votre amplicateur de
signal Drive 4G-M dans votre véhicule en
suivant les étapes suivantes. REMARQUE:
Testez d’abord votre amplicateur Drive
4G-M pour assurer un bon fonctionnement
aux endroits choisis avant de le xer avec le
matériel fourni.
1. Installez l’antenne extérieure.
Choisissez un emplacement sur le toit
du véhicule:
• Près du centre du toit du véhicule.
• À au moins 30 cm (12 po) de toute
antenne.
• Libre de toute obstruction.
• À au moins 15 cm (6 po) de toute
fenêtre
(y compris les toits ouvrants).
• À au moins 20 cm (8 po) de toute
personne avoisinante.
6V / 2A
859913
Antenne
extérieure
pour camionneur
311101
FRANÇAIS
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
3
Page 14
L’antenne extérieure doit être installée
verticalement sur une surface métallique.
2. Acheminez le câble de l’antenne
extérieure dans le véhicule. Le câble
est sufsamment robuste pour pouvoir
fermer la porte du véhicule sans
l’endommager. Pour une installation
plus professionnelle, tirez doucement
le joint d’étanchéité de la porte vers le
bas, faites-le passer sous le joint, puis
remettez-le en place. Cela empêchera
l’usure constante du câble occasionnée
FRANÇAIS
par l’ouverture et la fermeture de la
porte.
l’antenne intérieure sous la housse ou
le revêtement d’un siège.
• Lorsque vous avez testé les
fonctionnalités de votre amplicateur
de signal Drive 4G-M, montez
l’antenne intérieure en retirant la
pellicule de protection Velcro® et en
l’attachant à l’endroit que vous avez
choisi sur le siège, et xez l’antenne
intérieure.
4. Placez et connectez l’amplicateur de
signal Drive 4G-M.
• Sélectionnez un endroit pour installer
l’antenne bien ventilé, hors de toute
chaleur excessive, des rayons directs
du soleil, et de l’humidité, par exemple
sous un siège ou sous le tableau de
bord.
• Connectez le câble de l’antenne
extérieure vers le connecteur étiqueté
«Antenne extérieure» (Outside
Antenna) sur l’amplicateur.
3. Installez l’antenne intérieure à prol bas.
• Identiez un endroit au côté droit du
siège du conducteur pour monter
l’antenne intérieure. L’emplacement
doit être à au moins 45.7 cm (18 po)
de l’endroit où le dispositif cellulaire
sera utilisé.
• Installez l’antenne intérieure avec
le même angle que le téléphone
cellulaire lorsqu’il est utilisé ou proche
de la carte de transmission des
données cellulaires de l’ordinateur
portable pour optimiser la force du
signal.
Pour une installation plus
professionnelle, vous pouvez installer
4
Vous avez
besoin d’aide?
www.weboost.com
• Connectez le câble de l’antenne
intérieure vers le connecteur
étiqueté «Antenne intérieure» sur
l’amplicateur.
• Branchez l’adaptateur de puissance
dans le bloc d’alimentation 12V C.C.
du véhicule et connectez le câble
au connecteur de l’amplicateur de
puissance étiqueté «Puissance»
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Page 15
(Power). REMARQUE: Ne connectez
PAS l’alimentation à l’amplicateur
de signal tant que vous n’avez pas
connecté les antennes intérieure et
extérieure.
• Allumez votre amplicateur de signal
en basculant l’interrupteur situé au dos
de l’adaptateur de puissance C.C. Un
voyant rouge s’afche sur l’adaptateur
de puissance.
Remarque: L’amplicateur de signal Drive
4G-M peut rester allumé dans
les véhicules pour lesquels
les sources d’alimentation
12V C.C. ne s’arrêtent pas
automatiquement lorsque le
véhicule est arrêté. Cela peut
entrainer la décharge de la
batterie en un à deux jours.
Remarque: Certaines sources d’alimentation
de puissance 12V C.C. sont
arrêtées lorsque le moteur du
véhicule est arrêté. Reportezvous au manuel du propriétaire
de votre véhicule pour des
détails spéciques à votre
véhicule.
REMARQUE: Le boîtier en aluminium de
votre amplicateur de signal s’adapte à la
température ambiente, mais il est conçu pour
protéger le dispositif. Par exemple l’été, le
boîtier de l’amplicateur peut atteindre jusqu’à
150 degrés à l’intérieur de votre véhicule.
Ces hautes températures n’endommagent
PAS l’amplicateur de signal, et ne posent
pas de risque d’incendie pour votre véhicule.
Assurez-vous de placer votre amplicateur de
signal dans un endroit bien ventilé, hors des
rayons directs du soleil, et de l’humidité
Résolution des problèmes et
fonctionnement des voyants
L’amplicateur de signal comprend quatre
voyants sur la dispositif Drive 4G-M. Le
voyants peut être vert ou rouge.
Vert indique que l’amplicateur de signal
est allumé et fonctionne avec un gain
maximum.
Rouge indique que l’amplicateur s’est
arrêté sur les fréquences associées pour
éviter une oscillation (retour).
Vert/rouge clignotant indique que
l’amplicateur fonctionne avec un gain
réduit pour éviter une oscillation (retour).
Comment éliminer les voyants rouges
Si l’un ou plusieurs voyants sont rouges:
1. Vériez que toutes les connexions sont
bien serrées.
2. Augmentez la distance entre l’antenne
extérieure et le dispositif Drive 4G-M,
en les éloignant horizontalement et/ou
verticalement jusqu’à ce que le voyant
devienne vert. N’oubliez pas de placer
l’antenne à au moins 15 cm (6 po) de
toute fenêtre ou de tout toit ouvrant.
3. Suivez la même procédure lorsque le
voyant est vert/rouge et qu’il clignote,
jusqu’à ce qu’il devienne vert et qu’il
s’arrête de clignoter.
4. S’il n’est pas possible de séparer les
antennes davantage et la zone de
couverture de l’amplicateur n’est
pas sufsante, et le voyant est vert/
rouge clignotant, indiquant un gain
réduit, contactez le Service de soutien
technique de weBoost au 866-294-1660.
FRANÇAIS
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
5
Page 16
Voyants éteints
1. Vériez que les connexions sur le bloc
d’alimentation sont bien insérées dans le
dispositif Drive 4G-M et dans la source
d’alimentation.
2. Si vous utilisez un bloc d’alimentation
C.A./C.C. dans votre véhicule, vériez
qu’il est correctement branché. Vériez
ensuite la puissance 12 volts de la prise
électrique et le fusible de votre véhicule.
Remplacez le fusible si nécessaire.
3. Si vous utilisez une multiprise dans un
bâtiment, vériez qu’elle est branchée et
allumée, et vériez que la prise murale
fonctionne.
REMARQUE: L’amplicateur de signal
peut être réinitialisé en débranchant et en
rebranchant son bloc d’alimentation.
FRANÇAIS
Pour plus de détails sur la résolution des
problèmes, voir la vidéo d’installation
disponible à weboost.com/us/drive4G-Mvideo .
Faits supplémentaires (FAQ):
Quels sont les horaires du service de
Soutien technique?
Le service de Soutien technique est
disponible de 7:00 à 18:00 heure normale
des Rocheuse, au 866-294-1660, ou par
email à [email protected].
Comment le temps affecte-t-il les
performances de mon antenne
extérieure?
L’humidité (ex. pluie, brouillard, neige, ou
autre précipitation) crée un ltre efcace vers
le signal cellulaire. Lorsque les précipitations
sont importantes, les performances de votre
dispositif sont affectées.
Quelle est la différence entre les bandes
800 MHz et 1900 MHz? Comment savoir
quelle bande MHz est utilisée par mon
téléphone cellulaire?
L’amplicateur Drive 4G-M fonctionne avec
tous les fournisseurs cellulaires principaux
d’Amérique du Nord sur les fréquences
800 et 1900. En général, les fréquences
800/1900MHz sont associées aux données
audio et 3G; alors que les fréquences
700MHz et 1700/2100MHz sont associées
aux données 4G.
Fréquences utilisées par les fournisseurs
Il est recommandé de visiter le site
wirelessadvisor.com (États-Unis) ou http://
bit.ly/1mQf2Gl (Canada) pour plus de détails
sur la bande de fréquence utilisée par votre
fournisseur de services cellulaire, par région.
Kit d’extension pour
antenne intérieure
Kit 309900-50N
• 2 antennes pour panneau mural
• 1 câble séparateur 50 Ohm à 3 voies
Kit 309905-50N
• 3 antennes pour panneau mural
• 3 câbles séparateurs 50 Ohm à 2 voies
Kit 309902-75F
• 2 antennes pour panneau mural
• 1 câble séparateur 75 Ohm à 3 voies
Kit 309903-75F
• 3 antennes pour panneau mural
• 3 câbles séparateurs 75 Ohm à 2 voies
Kit 309904-75F
• 1 antenne pour panneau mural
• 1 câble séparateur 75 Ohm à 2 voies
Kits pour antenne intérieure
Kit 301121-40010
• Antenne parabole 50 Ohm
• Câble LMR400 3m (10 pi)
Kit 311135-40060
• Antenne pour panneau mural 50 Ohm
• Câble LMR400 18.3 m (60 pi)
Kit 301151-0610
• Antenne parabole 75 Ohm
• Câble RG6 3 m (10 pi)
Kit 311135-5820
• Antenne pour panneau mural 50 Ohm
• Câble RG58 6.1 m (20 pi)
6
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Page 17
Kit 311155-0630
• Antenne pour panneau mural 75 Ohm
• Câble RG6 9 m (30 pi)
Kit 301151-1110
• Antenne parabole 75 Ohm
• Câble RG11 3 m (10 pi)
Kit 311155-1150
• Antenne pour panneau mural 75 Ohm
• Câble RG11 15.2 m (50 pi)
Kits pour antenne
extérieure 50 Ohm
Kit 314453-5825
• Antenne pour panneau 50 Ohm
montage sur pôle
• Câble RG58 7.6 m (25 pi)
Kit 314411-5825
• Antenne directionnelle 50 Ohm large bande
• Câble RG58 7.6 m (25 pi)
Kit 301111-5850
• Antenne directionnelle Yagi
• Câble RG58 15.2 m (50 pi)
Kit 311129-5840
• Antenne directionnelle Yagi 800 MHz
• Câble RG58 12.2 m (40 pi)
Kit 311203-5820
• Antenne omni-directionnelle
• Câble RG58 6.1 m (20 pi)
Kit 311124-5830
• Antenne directionnelle Yagi 1900 MHz
• Câble RG58 9.1 m (30 pi)
Kit 311203-40020
• Antenne omni-directionnelle
• Câble LMR400 6.1 m (20 pi)
Kit 301111-400170
• Antenne Yagi directionnelle avec N-Femelle
• Câble LMR400 51.8 m (170 pi)
Kit 311124-400100
• Antenne Yagi directionnelle 1900 MHz
• Câble LMR400 30.5 m (100 pi)
Kit 311129-400100
• Antenne Yagi 800 MHz
• Câble LMR400 30.5 m (100 pi)
Kit 314411-40075
• Antenne directionnelle 50 Ohm large bande
• Câble LMR400 22.9 m (75 pi)
Kit 314453-40075
• Antenne pour panneau 50 Ohm
montage sur pôle
• Câble LMR400 22.9 m (75 pi)
Vous avez
besoin d’aide?
www.weboost.com
Kits pour antenne
extérieure 75 Ohm
Kit 301111-0675
• Antenne Yagi directionnelle
• Câble RG6 22.9 m (75 pi)
• Adaptateur N-Mâle à F-Femelle
Kit 311201-0620
• Antenne Omni avec connecteur F-Femelle
• Câble RG6 6.1 m (20 pi)
Kit 311129-0660
• Antenne Yagi directionnelle 800 MHz
• Câble RG6 18.3 m (60 pi)
• Adaptateur N-Mâle à F-Femelle
Kit 311124-0650
• Antenne Yagi directionnelle 1900 MHz
• Câble RG6 15.2 m (50 pi)
• Adaptateur N-Mâle à F-Femelle
Kit 314473-0640
• Antenne pour panneau 75 Ohm
montage sur pôle
• Câble RG6 12.2 m (40 pi)
1141-0620
Kit 31
• Antenne gris brique 75 Ohm
• Câble RG6 6.1 m (20 pi)
Kit 301111-1 1140
• Antenne Yagi directionnelle
• Câble RG11 42.7 m (140 pi)
• Adaptateur N-Mâle à F-Femelle
Kit 311201-1120
• Antenne omni-directionnelle avec F-Femelle
• Câble RG11 6.1 m (20 pi)
Kit 311129-11 110
• Antenne Yagi directionnelle 800 MHz
• Câble RG11 33.5 m (110 pi)
• Adaptateur N-Mâle à F-Femelle
Kit 311124-1180
• Antenne Yagi directionnelle 1900 MHz
• 80’ RG11 Cable
• Adaptateur N-Mâle à F-Femelle
Kit 314473-1175
• Antenne pour panneau 75 Ohm
montage sur pôle
• Câble RG1
Kit 314475-0630
• Antenne directionnelle 75 Ohm large bande
• Câble RG6 9.1 m (30 pi)
Kit 314475-1175
• Antenne directionnelle 75 Ohm large bande
• Câble RG11 22.9 m (75 pi)
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
1 22.9 m (75 pi)
FRANÇAIS
7
Page 18
Kit 311141-1120
• Antenne gris brique 75 Ohm
• Câble RG11 6.1 m (20 pi)
Antennes extérieures
optionnelles
Mini antenne magnétique
• 301126 avec câble RG174 -
SMA 3.8 m (12.5 pi)
• 301113 avec câble RG174 -
FME 3.8 m (12.5 pi)
Montage magnétique 30 cm (12 po)
311103 avec câble RG174 3.8 m (12.5 pi)
311125 avec câble RG174 3.8 m (12.5 pi)
311128 avec câble RG174 3.8 m (12.5 pi)
314202 avec câble RG174 3.8 m (12.5 pi)
311703 avec câble RG174 3.8 m (12.5 pi)
Antenne pour camionneur
311101 avec câble RG58 3.2 m (10.5 pi)
311701 avec câble RG58 3.2 m (10.5 pi)
FRANÇAIS
311119 avec câble RG58 4.1 m (13.5 pi)
311133 avec câble RG58 4.1 m (13.5 pi)
Antenne marine
311130-5810 avec câble RG58 3.2 m (10.5 pi)
Antenne NMO
Kit 311104-5810
• Antenne NMO 800/1900
• Câble RG58 3 m (10 pi)
Consignes de sécurité
Kit 311112-5810
• Antenne NMO 800/1900
• Câble RG58 3 m (10 pi)
Kit 314203-5810
• Antenne NMO 800/900/1900
• Câble RG58 3 m (10 pi)
Kit 311104-17410
• Antenne NMO 800/1900
• Câble RG174 3 m (10 pi)
Kit 311112-17410
• Antenne NMO 800/1900
• Câble RG174 3 m (10 pi)
Kit 314203-17410
• Antenne NMO 800/900/1900 • Câble
RG174 3 m (10 pi)
Montage sur vitre
311102 avec câble RG58 4.3 m (14 pi)
311114 avec câble RG58 4.3 m (14 pi)
Options Pour Antenne Intérieure
Profil bas mince
301152 - avec câble RG174 3m (10 pi)
Profil bas
311106 - avec câble RG58 3m (10 pi)
AVERTISSEMENT : Les antennes intérieures doivent être séparées d’au moins 46 cm (18 po) de tout utilisateur
AVERTISSEMENT : Le fait de connecter l’amplificateur de signal directement au téléphone cellulaire à l’aide
AVERTISSEMENT : Utilisez uniquement le bloc d’alimentation compris dans l’emballage. Vous risquez
AVERTISSEMENT : L’amplificateur est conçu pour une utilisation intérieure, dans un environnement à
AVERTISSEMENT: L’antenne extérieure ne doit pas être installée à plus de 10 m (32 pi 9 po) du sol.
CONSIGNES DE SÉCURITÉ SUR LES RADIOFRÉQUENCES: Toute antenne utilisée avec ce dispositif doit
être placée à au moins 20 cm (8 po) de toute personne avoisinante
8
Vous avez
besoin d’aide?
actif.
d’un adaptateur endommage le téléphone.
d’endommager votre matériel si vous utilisez un autre produit.
température contrôlée (moins de 150 degrés Fahrenheit). Il n’est pas conçu pour être
utilisé dans un grenier, un véhicule, ou tout autre endroit où la température peut dépasser
cette limite.
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
Page 19
Caractéristiques de l’amplificateur de signal
Numéro de modèle 470008
Connecteurs SMA
Impédance de l’antenne 50 Ohms
Fréquence 704-746 MHz, 746-787 MHz, 824-894 MHz, 1850-1995 MHz, 1710-1755/2110-2155 MHz
Gain de la bande passante
(nominal)
Bande passante 20 dB (MHz)
Puissance de sortie pour un
seul téléphone cellulaire (liaison
montante) dBm
Puissance de sortie pour un
seul téléphone cellulaire (liaison
descendante) dBm
Puissance de sortie pour
plusieurs canaux reçus (liaison
montante) dBm
Puissance de sortie pour
plusieurs canaux reçus (liaison
descendante) dBm
Facteur de bruit 3 dB nominal
Isolation > 90 dB
Exigences d’alimentation
La puissan ce de sorti e nominale déterminée par le fabr icant pour ce matériel est pou r une config uration à porteuse uni que. Pour les situations où
plusieu rs signaux provena nt de différe nts fournisseurs so nt présents , la valeur doit être réd uite de 3.5 dB, surtout si le signal de sor tie est réémis
et peut causer une int erférence avec les util isateurs de la bande adjacen te. Cette rédu ction de la puissance doit êtr e obtenue en dimin uant la
puissan ce d’entrée ou le gain, et non pas au moyen d’un atténuate ur placé à la sort ie du disposit if.
Maximum
Nombre de tonalité
Nombre de tonalité 700 MHz Band17 700 MHz Band13 800 MHz 2100 MHz 1900 MHz
700 MHz Band17
47.6
700 MHz Band17 700 MHz Band13 800 MHz 1700/2100 MHz 1900 MHz
Typique
26.8
30.8
700 MHz Band17 700 MHz Band13 800 MHz 1700 MHz 1900 MHz
25.7 24.4 25.1 23.8 25.2
700 MHz Band17 700 MHz Band13 800 MHz 2100 MHz 1900 MHz
-4.3 -4.1 -1.2 5.6 4.0
700 MHz Band17 700 MHz Band13 800 MHz 1700 MHz 1900 MHz
2 23.0 20.0 20.7 20.5 21.2
3 19.4 16.5 17.2 16.9 17.7
4 16.9 14.0 14.7 14.4 15.2
5 15.0 12.1 12.7 12.5 13.2
6 13.4 10.5 11.2 10.9 11.7
2 -10.8 -9.4 -6.3 2.0 -2.4
3 -14.3 -12.9 -9.8 -1.6 -5.9
4 -16.8 -15.4 -12.3 -4.1 -8.4
5 -18.7 -17.3 -14.2 -6.0 -10.3
6 -20.3 -18.9 -15.8 -7.6 -11.9
700 MHz Band13
46.8
27.5
30.8
Drive 4G-M
800 MHz
47.6
39.3
40.6
Puissance maximale
Puissance maximale
6 V 2 A
1700/2100 MHz
43.6
76.1
80.4
1900 MHz
42.5
79.4
80.0
FRANÇAIS
Vous avez
besoin d’aide?
www.weboost.com
Support Technique 866-294-1660
Lun.- Ven. Horaires: 7:00-18:00 Heure normale
des Rocheuses
9
Page 20
Garantie de 2 ans
Les ampli ficateurs de signal weBoost sont garantis contre tout défaut de fabrication ou de matériaux pendant
deux (2) ans. Les cas de garantie peuvent être réglés en retournant le produit directement au revendeur avec
une preuve d’achat datée.
Les ampli ficateurs peuvent aussi être retournés directement au fabricant, aux frais du client, avec une preuve
d’achat daté e et un numéro d’autorisation de retour de matériel (ARM) fourni par weBoost. weBoost ré parera ou
remplac era le produit, à sa seule discrétion. weBoost p aiera la livraison du produit réparé ou remplac é au client
d’origine s’il se trouve à l’intérieur de la zone cont inentale des États- Unis.
Cette garantie ne s’applique pas aux amplificateurs qui, selon l’évaluation de weBoo st, ont fait l’objet d’une
utlisat ion inappr opriée, d’une utilisation abusive, de négligence ou de mauva ises manipulations causant des
modifications o u des dommag es aux propr iétés élec troniques ou physiques du produit .
Si vous n’utilisez pas une multiprise C.A. de protection c ontre les surtensions d’au moins 1000 joules, votre
garanti e est annulée.
Les numéros d’ARM sont di sponible s en appelant le Servic e de soutien technique au 866-2 94-1660.
Avis de non-responsabilité: À la con naissance de weBoost, l es renseignement s fournis sont
Produits weBoost protégés par brevet(s) et brevet(s) en instance aux États-Unis
Pour des détails sur les brevets, reportez-vous à: weboost.com/us/patents
complets et exacts. Toutefo is, weBoost n’est p as responsable de s pertes
commer ciales ou personnelle s de toute contrefaç on de brevet ou de
l’atteinte d es droits de tiers c ausées par l’utilis ation de cet appare il.
Copyright © 2014 weBoost. Tous droits réservés.
3301 East Deseret Drive, St. George, UT 84790
web: www.weboost.com email: [email protected]
téléphone: 866-294-1660 local: 435-673-5021 télécopie: 435-656-2432
111285_Drive4G-M_Rev04_12.17.14
Loading...
