无线通讯工具
GPRS MODEM(WE-G01D)
V2.01
用户使用说明
WE-G01D 外置式 GPRS 调制解调器
使用说明
©深圳市威尔西科技开发有限公司
地址：深圳市罗湖区爱国路新丰大厦 B11D
电话：86-755-25785521 25785525 25785527
技术咨询：86-755-25785526-616
传真：86-755-25785526-603
网站：http://www.wealth-dtu.com/
邮箱：
Email:cdma0gprs@163.com
威尔西科技 www.wealth-dtu.com
目录
序言................................................................................................................................................................................................................................. 1
命名规则
参考文档
声明
WE-G01D产品说明......................................................................................................................................................................................................2
产品介绍
外观
产品特点
外界环境指标
WE-G01D技术参数......................................................................................................................................................................................................3
基本特性
射频特性
GSM天线.................................................................................................................................................................................................................... 4
电源
外界环境指标
WE-G01D硬件接口说明..............................................................................................................................................................................................5
接口定义
跳线说明
SIM
天线接口
状态指示灯
结构尺寸及产品清单....................................................................................................................................................................................................9
结构尺寸图
产品清单
WE-G01D基本功能测试............................................................................................................................................................................................12
准备工作
详细测试步骤
CSD .............................................................................................................................................................................................................. 16
GPRS
安装
设置
建立拨号网络
登陆网络
..................................................................................................................................................................................................................... 1
..................................................................................................................................................................................................................... 1
............................................................................................................................................................................................................................. 1
..................................................................................................................................................................................................................... 2
............................................................................................................................................................................................................................. 2
..................................................................................................................................................................................................................... 2
............................................................................................................................................................................................................ 3
..................................................................................................................................................................................................................... 3
..................................................................................................................................................................................................................... 3
............................................................................................................................................................................................................................. 4
卡座接口
连接方式
MODEM .................................................................................................................................................................................. 17
MODEM........................................................................................................................................................................................................... 17
19200
............................................................................................................................................................................................................ 5
..................................................................................................................................................................................................................... 5
..................................................................................................................................................................................................................... 6
............................................................................................................................................................................................................. 7
..................................................................................................................................................................................................................... 8
................................................................................................................................................................................................................ 8
................................................................................................................................................................................................................ 9
................................................................................................................................................................................................................... 11
................................................................................................................................................................................................................... 12
.......................................................................................................................................................................................................... 13
上网设置过程
调制解调器
................................................................................................................................................................................................................... 17
........................................................................................................................................................................................... 17
.......................................................................................................................................................................................................... 17
威尔西科技 www.wealth-dtu.com 2
序言
We-G01D 设计的软件使用说明文档。该文档适用于 We-G01D232、We-G01D-485、We-G01D-TTL 产品。
命名规则
参考文档
MC35i 模块 AT 指令集描述
We-G01D 硬件使用说明
声明
We,是深圳市威尔西科技开发有限公司的注册商标；
此文档的版权属于深圳市威尔西科技开发有限公司，任何个人和单位未经深圳市威尔西科技开发有限
公司的许可，不得随意进行复制、传播、修改和引用，违者将受到法律的制裁。
威尔西科技 www.wealth-dtu.com 1
We-G01D 产品说明
产品介绍
随着无线通信技术的发展，GSM 产品在数据传输领域的应用日益广泛。本公司为了方便客户使用 GSM 业
务所提供的电话，短信或者传真服务，将复杂的 MC35i 模块接口简化，取而代之的是通用的 RS-232 接口
或者 RS-485 接口或 TTL 电平接口,使用简单的 AT 命令交互界面，并且提供了更方便的电源接口
We-G 01D 进一步优化了接口设计和外部伺服电路，更适合于恶劣的工业现场；同时结构进行优化，外型
美观、性能稳定、使用方便。
外观
产品特点
功能强大
宽电源范围，DC5.0-25V，通过 RS-232 或者 RS-485 或者 TTL 电平即可实现电话或者短信或者上网
等服务。此外 We-G01D 还可以根据外界设置定时检测是否处于通讯状态。如果长时间停止通讯，
设备将重新复位连接。。
体积小巧
威尔西科技 www.wealth-dtu.com 2
产品体积小巧，设计时可以直接连接标准串口线(连接 PC 机标准 DB9 串口时，请使用直通线)和
标准电源插头(Φ2.1mm 芯)。 We-G01D外形尺寸为 73*55*19mm，重量 200g。
扩展性强
We-G01D 拥有强大的数据传输功能，用户可将上位机与 We-G01D 构成一套完整的数据通信系统，
而不需要其他的设备。
抗干扰性强
外壳采用冷轧钢板，坚固耐用，可以有效地抵御各种恶劣环境；抗强电磁干扰，并且高温散热能
力极强；加上性能优异的电源伺服电路，可以最大限度地保证在变电站设备监控、工厂车间设备
监控等环境中正常使用。
外界环境指标
工作温度：-30-60℃
湿度范围：≤90%
可在强电强磁环境(例如变电站等)下正常工作。
We-G01D 技术参数
基本特性
支持EGSM900 和GSM1800 双频 , 支持数字、语音、短消息和传真 ,提供SIM应用工具箱.
采用GPRS分时复用的Class 8 的标准，最大传输速率可达 85.6Kbps.
射频特性
GSM900MHz DCS1800 MHz
频率范围
动态范围 -104dBm,FER<0.5%
双频 和
动态范围 -25dBm,FER<0.5%
闭环功控范围(EIGHTH,DOWN) <-24 dBm
闭环功控范围(EIGHTH,UP) >24 dBm
闭环功控范围(FULL,DOWN) <-24 dBm
威尔西科技 www.wealth-dtu.com 3
闭环功控范围(FULL,UP) >24 dBm
闭环功控范围(HALF,DOWN) <-24 dBm
闭环功控范围(HALF,UP) >24 dBm
闭环功控范围(QUARTER,DOWN) <-24 dBm
闭环功控范围(QUARTER,UP) >24 dBm
波形质量 ρ>0.944
开环功控范围(-25) -48±9.5dBm
开环功控范围(-65) -8±9.5dBm
开环功控范围(-93.5) 20±9.5dBm
频率误差 Df±300Hz
时间误差 τ±1μs
相位误差 <90°
载波馈通 <-25dBc
最大功率 23～30dBm
最小功率 <-50dBm
GSM 天线
频率范围
VSWR ≤2.0
增益 2dBi
输入阻抗 50Ω
Polarization Vertical
GSM900MHz 或 DCS1800 MHz
电源
输入电压
State 最大电压 通常电压 最小电压
外部供电 25.0VDC 5.0VDC 4.5VDC
电流
项目 规格 备注
待机模式 <35mA
数传状态 <360mA
电磁兼容性能
项目 规格 备注
静电放电抗干扰度试验等级 3级
射频电磁场辐射抗干扰度试验等级 3级
威尔西科技 www.wealth-dtu.com 4
外界环境指标
外形尺寸：73*55*19mm
重量：200g
工作温度：-30-60℃
湿度范围：≤90%无凝结
We-G01D 硬件接口说明
接口定义
We-G01D 电源接口定义，如下表：
管脚类型 管脚名称 管脚号 I/O 信号电平 注释
输入电压必须保证在指定的范围
电源接口
（圆孔状）
Vin 内芯(Φ2.1) I DC5.0-25V,要求平均>500MA。
GND 外圆 I 接地 电源参考地
之内，而且尽可能提供大的电流
输出能力。
下面分别介绍 We-G01D-232、We-G01D-485、We-G01D-TTL的对外接口(DB9)定义
We-G01D-232(RS-232 接口)定义：
管脚类型 管脚名称 管脚号 I/O 信号电平 注释
Io>15mA
Io>15mA
Ri>15KΩ
Ri>15KΩ
遵守通用 RS232 信号规格
RS232 接口
DCD
RXD 2 O
TXD+ 3 I
DTR 4 I
GND
1
5
O
P
DSR 6 O
RTS 7 I
CTS 8 O
RI
9
O
威尔西科技 www.wealth-dtu.com 5
Io>15mA
Ri>15KΩ
Io>15mA
Io>15mA
We-G01D-485(RS-485 接口)定义：如下表。
管脚类型 管脚名称 管脚号 I/O 信号电平 注释
Rin>12KΩ
Rout<54Ω
RS485 标准,可真接挂在 RS-485 总
线上
通信接口
（DB9）
NC
B
A
NC 4
NC 5
NC 6
NC
NC
NC 9
1
2
3
7
8
I/O
I/O
We-G01D-TTL(TTL 接口)定义：如下表。
管脚类型 管脚名称 管脚号 I/O 信号电平 注释
Io>15mA
Io>15mA
Ri>15KΩ
Ri>15KΩ
Io>15mA
Voh=3.26V-3.3V,Vol=0-0.4V.
Iomax>4mA,Iin<3uA 支持 3.3V
电平标准，无硬件留控时使用
建议 7,8 脚短接.
RS232 接口
DCD
RXD 2 O
TXD+ 3 I
DTR 4 I
GND
DSR 6 O
1
5
O
P
RTS 7 I
CTS 8 O
RI
9
O
Ri>15KΩ
Io>15mA
Io>15mA

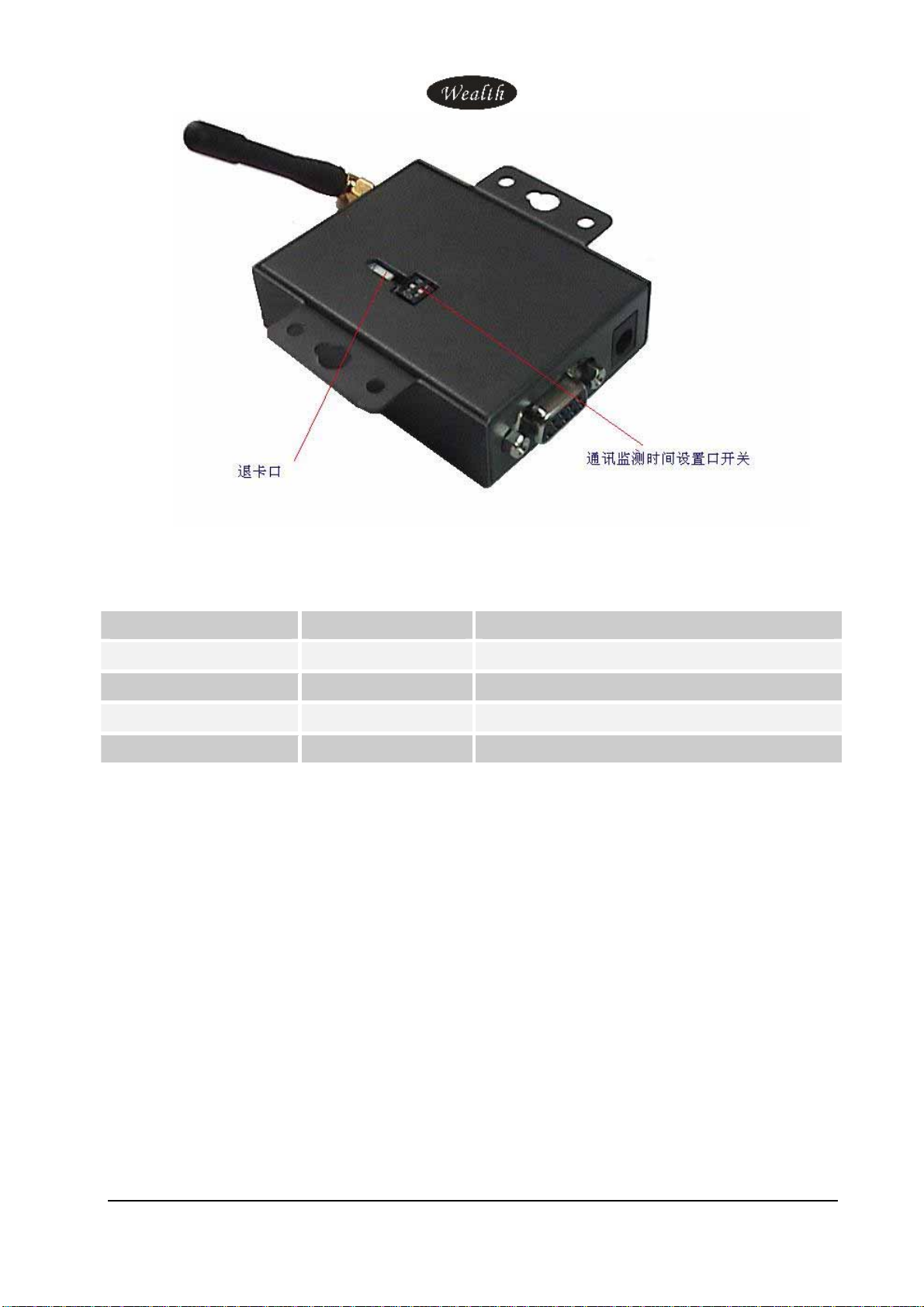

跳线说明
观察模块背面可以看到两位的拨码开关,分别是 1 和 2。这组开关是工作模式下用于通讯监控
的。设备时实监控 host主机与 WE-G01D 间的数据通讯状况，如果在设定的时间内没有数据通
讯，整个设备将断电 5秒开始重新连接。监控时间设置方法如下表：
威尔西科技 www.wealth-dtu.com 6
拨码开关设置方法
开关 1 开关 2 监控时间
断开 断开 不监控
断开 闭和(ON) 15 分钟
闭和(ON) 断开 10 分钟
闭和(ON) 闭和(ON) 5分钟

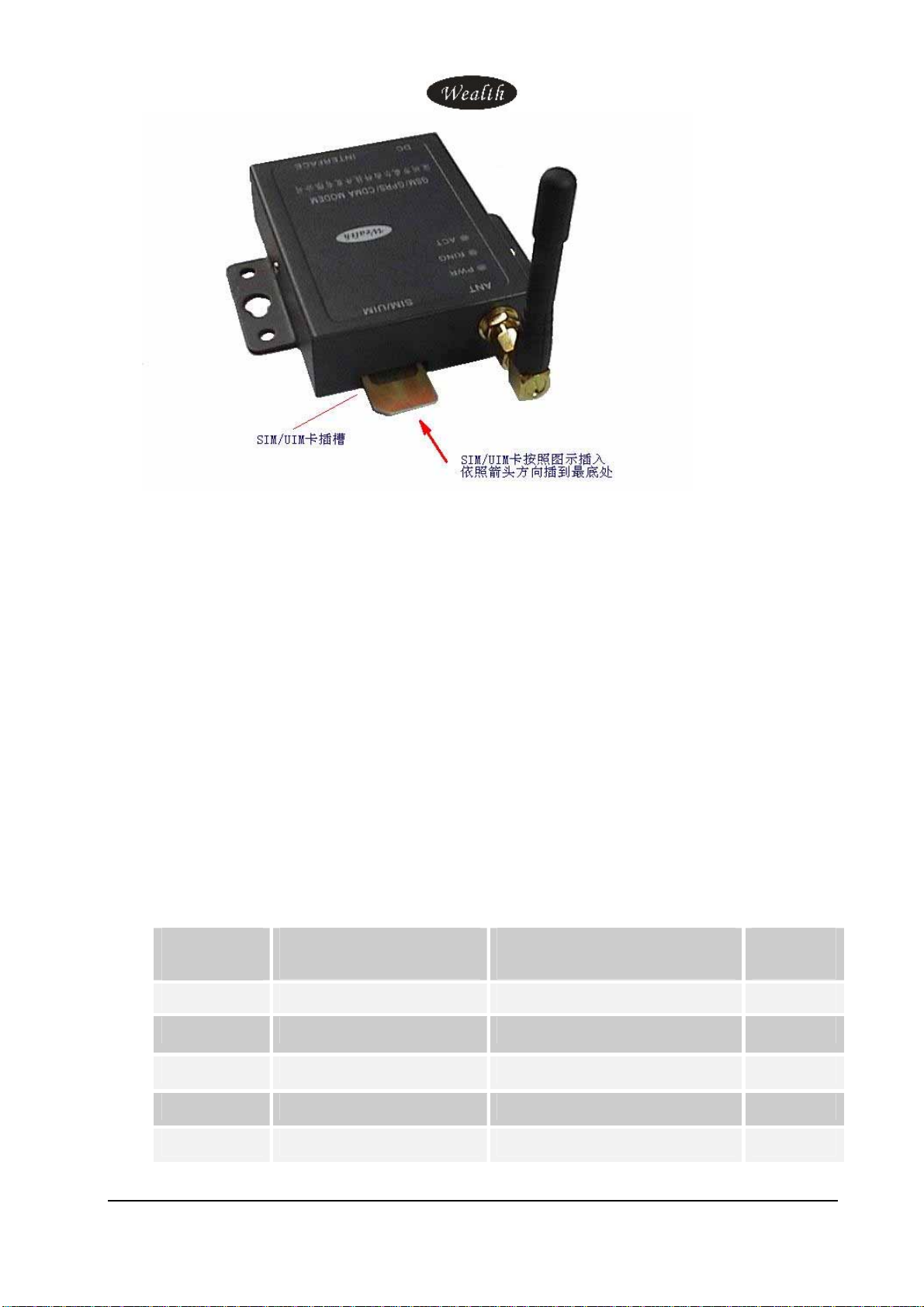

SIM 卡座接口
SIM 卡座接口位于机壳低部，外面用一个插槽。SIM 卡卡座为卡式卡座，保证了 SIM 卡接触牢固，
接口紧密，即使在高温下也不会变形。
威尔西科技 www.wealth-dtu.com 7
天线接口
本天线接口为标准 SMA接头，可以直接连接棒装天线或辫状吸顶天线。为保证良好的无线通信性
能，建议采用 900/1800mHz双频辫状吸顶天线，增益为 3dbm
。
状态指示灯
为便于观察模块工作状态，本模块设有三个状态指示灯：
PWR为电源状态指示；
Data为 GPRS 模块状态指示；
Ring为铃声指示。
下表为指示灯各种状态描述：
指示灯
工作状态
初始上电过程 长亮 亮 0.5s，搜索网络时快闪 灭
待机状态 长亮 灭 灭
电源指示灯
PWR
数据指示灯
Data(AT^SSYNC=0)
铃声指示
Ring
传输数据 长亮 有数据传输时 快闪，无数据传输时灭 灭
外部来电 长亮 灭 亮 1s, 灭 4s
复位 灭 灭 灭
威尔西科技 www.wealth-dtu.com 8
结构尺寸及产品清单
结构尺寸图
威尔西科技 www.wealth-dtu.com 9
威尔西科技 www.wealth-dtu.com 10
产品清单
名称 单位 数量 备注 示意图
主机 只 1 标配
产品光盘 张 1 标配
质保卡 张 1 标配
5V 1A电源 只 1 标配
DB9串口线 条 1 标配
棒状天线
或鞭状天线
只 1 标配
威尔西科技 www.wealth-dtu.com 11
We-G01D 基本功能测试
信号强度、SI卡状态、短信、语音等基本功能。
准备工作
1.
为产品连接好天线和电缆。
2.
3.
4.
SIM
插入 卡。
接通电源。
Windows
打开
M
自带的超级终端。(图
3-1)
5.
选择正确的端口号。 图
6.
正确的为连接配置选项。(图
( 3-2)
3-3)
(
3-1)
图
(图3-2)
威尔西科技 www.wealth-dtu.com 12
(图3-3)
详细测试步骤
1.
AT
测试 命令
>AT<CF>
OK
以上两条命令通过即可初步断定模块无故障。
2.
AT+CSQ , SIM .
测试 命令 检查网络信号强度和 卡情况
>AT+CSQ<CF>
<**,##
3.
** 0-
其中 应在
之间，数值越大表明信号31质量越好， 应为 。否则应检查天线或 卡是否正确安装。
测试电话功能
ATD********;
4.
TEXT
格式的短信收发
发送短信：
AT+CMGF=1<CF>
AT+CMGS=XXXXXXXXXX<CF>*** <Ctrl+Z> (***
## 99 SIM
// ,“********”
拨打电话
为电话号码。
表示4内容
)
接收短信：
AT+CMGR=x<CF> (x
接收短信
表示存入
SIM
主动提示，初始化设置如下命令：
卡短信是哪一条内容
)
AT+CSMS=1<CF>
威尔西科技 www.wealth-dtu.com 13
AT+CNMI=1,1<CF>
接收短信
从串口输出，不存入 SIM卡初始化设置如下命令：
AT+CSMS=1<CF>
AT+CNMI=2,2<CF>
5.
PDU ,参见下图
格式的短信收发
威尔西科技 www.wealth-dtu.com 14
威尔西科技 www.wealth-dtu.com 15
CSD
介绍了
CSD 9600bps modem
适用于不频繁的小数据量传输场合，例如每天一次
byte
准备工作：
测试方法：
连接方式
WE-
G01D CSD
进行 通讯方式的基本条件以及其设置办法。
方式相当于两个 的有线 的调制解调通讯方式，计费方式是按时间的。这种通讯方式
2k
的抄表数据传输。
开通数据传真功能。使用这种通讯方式必须要求 卡开通数据传真功能，开通了这种功能的 卡
通常会有两个号码，一个是为语音通讯使用的 ，一个是为 数据通讯功能使用的 。
将两个
两个
两边分别设置
WE-
WE-
G01D 9600bps.
它的两端都可以是通讯的发起方。比较灵活和简单，可靠性也比较高。
SIM SIM
pn CSD dn
G01D
连接到两台计算机的串口上，并打开超级终端；
和计算机串口波特率设置为
ATE1
ATV1
AT+FCLASS=0
AT&W
ATZ
被叫方设置
主叫方
被叫方在接收到一次
双方显示
结束数传。
. ATH
挂断
也可以
modem AT modem
有线 的通讯， 命令有微小差别，具体请参见相关 用户手册。
CSD modem
连接的使用方式与有线 的点对点通讯方式基本一致。甚至可以无缝替换。缺点是费用按时间
计算，不能时刻在线，比较昂贵；只可以做到点对点，不能点对多点。（要想实现点对多点，中心节点
必须使用 池）。
ATS0=1
ATD[dn]
注意不加分号为数据呼叫；加分号为语音呼//叫。 为被叫数据号码。
RING
信号后，自动应答。
CONNECT 9600
+++
将从数据状态切换到命令状态。
WE-
G01D MODEM 进行连接.
和一个有线
modem
，进入数据状态。这时可以透明传输数据。
[dn]
威尔西科技 www.wealth-dtu.com 16
GPRS
Modem
上网设置过程
简要介绍拨号上网设置方法与过程。
安装 MODEM
控制面板 调制解调器 常规 选择添加 不检测调制解调器 标准调制解调器类型 标准 调制
解调器 通讯串口
置:at+ipr=115200)
设置 19200调制解调器
常规 串口 最高速率（
AT+CGDCONT=1,ip,CMNET
在新添加的调制解调器图标属性中有诊断选项，应该可以诊断到调制解调器的存在。
建立拨号网络
新建连接 标准 调制解调器
电话号码
用户名
密码
> > > > > > 19200bps
>.(为了提高上网速度，We-G01D 最好保持在 115200bps,可以在超级终端上用命令设
> 1> 115200
> 19200 >
*99***1#
wap
wap
）高级 初始化命令输入
>:
另外拨号网络图标属性里也有速率选择，要和调制解调器图标属性一致，例如 115200bps
登陆网络
双击刚才新建的拨号网络，置空用户名和密码，拨号进行，检测用户名和密码，通过之后登陆网络，
拨号网络的标志出现在右下角上，打开 就可以浏览网页了。
如果可以拨号，但是无法打开 IE,请将 IE 属性中连接选项中的连接方式设置为允许拨号连接.
IE
威尔西科技 www.wealth-dtu.com 17
