Notice d’utilisation vélo à assistance électrique Wayscral

Basy 315 Flexy 215

Norauto France 511/589 rue des Seringats59262 Sainghin-en-Mélantois Auto 5 Bld Paepsem 20-1070 ANDERLECHT BELGIQUE Noroto España SAU Centre Comercial Alban Carretera de Ademuz km 2,9 46100 BURJASSOT Norauto Italia SPA Corso Savona 85/110024 MONCALIERI Norauto Portugal LDA Av. dos Cavaleiros, n°49 Alfragide 2794-057 CARNAXIDE

Norauto Romania Services srl Str. Batiştei nr. 30 Sector 2,020938 BUCUREŞTI

Norauto Polska SP Z.O.O.Ul. Jubilerska 1004-190 WARSZAWA

НОРАВТО РОССИЯ 127051, Москва, Цветной бульвар, 11строение 6, этаж 2

Wayscral NGTS Made in China / Fabricado en/na China / Fabriqué en Chine

14V0

City 415

City 515/525

FR:1-18 NL:19-36 ES:37-54 IT:55-72 PT:73-90

PL:91-108 RO:109-126 RU:127-144

Sporty 455

City 425

Page 2

Merci et félicitation pour l’achat de votre vélo à assistance électrique(VAE) Wayscral. Votre vélo est équipé d’une assistance électrique au pédalage qui facilitera tous vos déplacements. L’assistance a pour objectif de fournir un complément au pédalage. A l’instant où vous commencez à pédaler, le moteur se déclenche et vous aide dans l’effort. L’assistance varie en fonction de la vitesse du vélo, importante au démarrage, moins soutenue lorsque le vélo est lancé puis disparaît lorsque le vélo atteint les 25 km/h. Il est important de conserver ce guide qui vous permettra de bien régler et entretenir votre vélo, ce manuel doit être lu avant la première utilisation. Ce vélo à assistance électrique pour adulte Wayscral a été conçu suivant les exigences des normes. Européennes : EN 14764 et EN 15194 et qui sont conformes aux exigences de sécurité.

SOMMAIRE

I. AVERTISSEMENTS / PRÉCAUTIONS II. PREMIERE MISE EN ROUTE / REGLAGES

1) Mise en place des éléments de sécurité

2) Selle et guidon

3) Pneus

4) Freins

5) Vitesses

6) Autres pièces III. ASSISTANCE AU PÉDALAGE, BATTERIE ET CHARGEUR

1) Assistance au pédalage

2) Batterie

3) Chargeur IV. ENTRETIEN

1) Révisions

2) Entretien général V. SERVICE APRES VENTE

1) Pièces d’usures

2) Garantie applicable

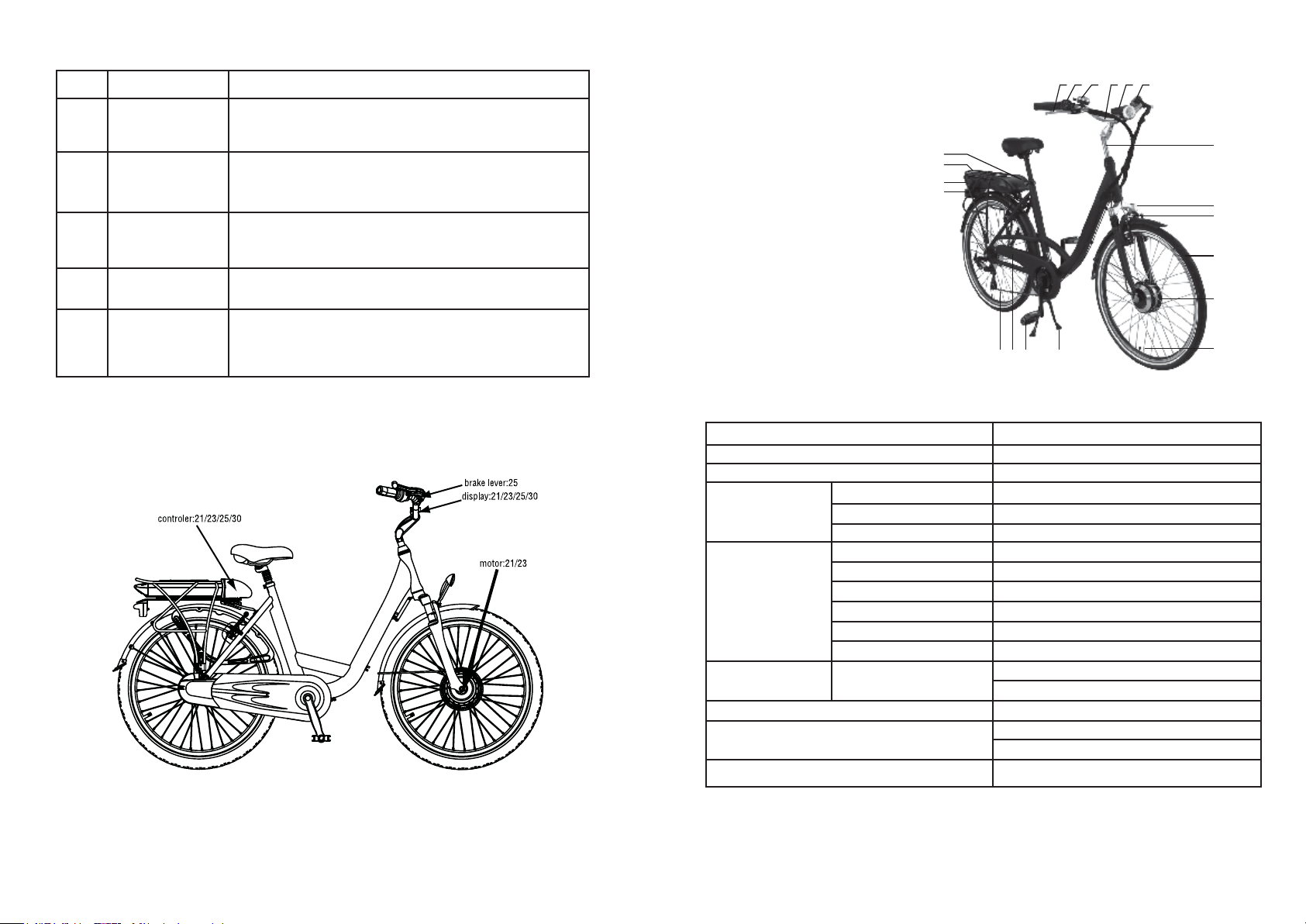

3) Fonctionnement et Dépannage Annexe : spécifications techniques

2 2 2 3 4 5 6 6 7 7 10 13 13 13 13 15 15 15 15 16

I. AVERTISSEMENTS / PRECAUTIONS

Choisissez un endroit sûr, éloigné de la circulation pour vous familiariser avec votre nouveau vélo. L’assistance peut se déclencher avec force, vérifiez que votre guidon est bien droit et que la voie est dégagée. Avant chaque utilisation veuillez à vous assurez du bon état général de votre vélo. De plus, la circulation sur la voie publique impose le respect du code de la route et des règles de circulation. Depuis le 1er septembre 2008, les cyclistes doivent porter de nuit, hors agglomération, un gilet réﬂéchissant. La société NGTS décline toute responsabilité si le conducteur de la bicyclette ne respecte pas la réglementation en vigueur. Ce vélo est destiné à être utilisé en voie urbaine. Il n’est pas destiné à être utilisé sur des terrains non goudronnés ou en mauvais état. Il n’est pas conçu pour une utilisation « tout terrain ». Le fait de ne pas respecter ces avertissements peut entraîner une chute ou un accident et détériorer de façon prématurée et irréversible l’état de votre vélo à assistance électrique. Si le vélo est utilisé par un enfant, les parents doivent surveiller et s’assurer que l’utilisateur est capable d’utiliser le vélo en toute sécurité. Dans le cas de conditions climatiques inhabituelles (pluie, froid, nuit…), soyez particulièrement vigilant et adaptez en conséquence votre vitesse et vos réactions. Lors du transport de votre vélo à l’extérieur de votre véhicule (porte vélo, barre de toit…), il est conseillé d’enlever la batterie et de la stocker dans un endroit tempéré.

II. PREMIERE MISE EN ROUTE / REGLAGES

Bien que votre vélo Wayscral ait fait l’objet d’une préparation minutieuse dans nos ateliers, il est important avant toute première utilisation de vous assurer des points suivants.

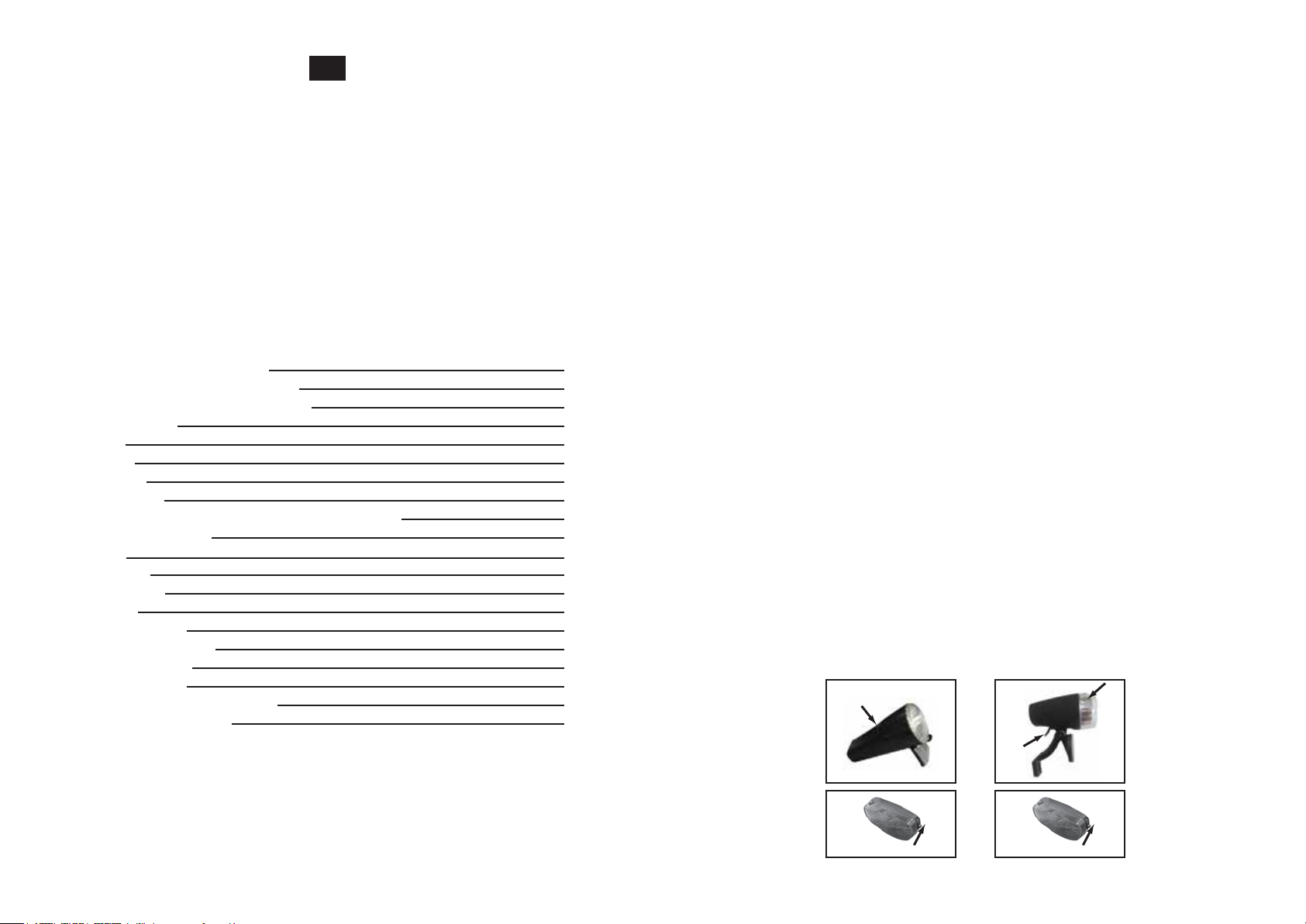

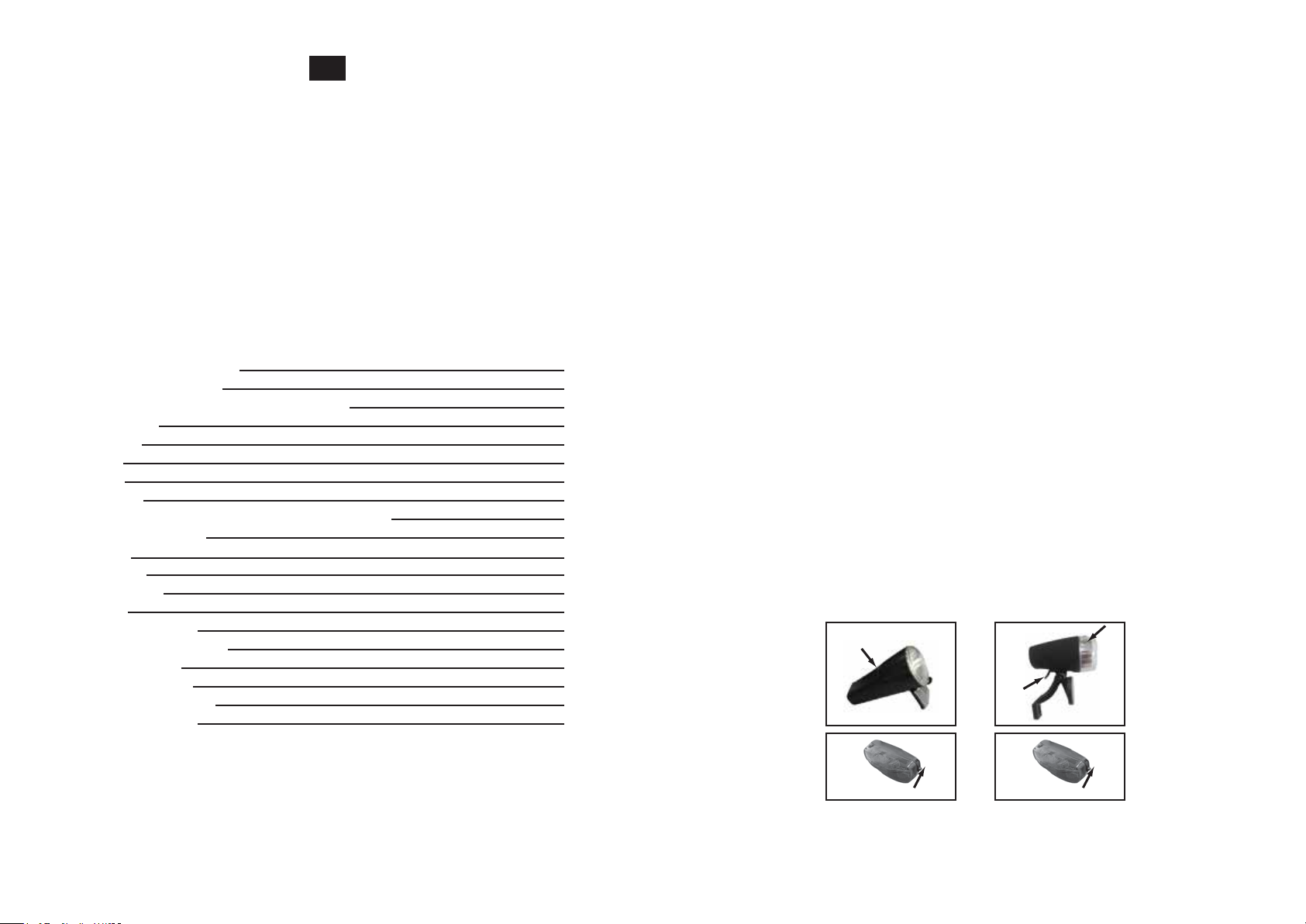

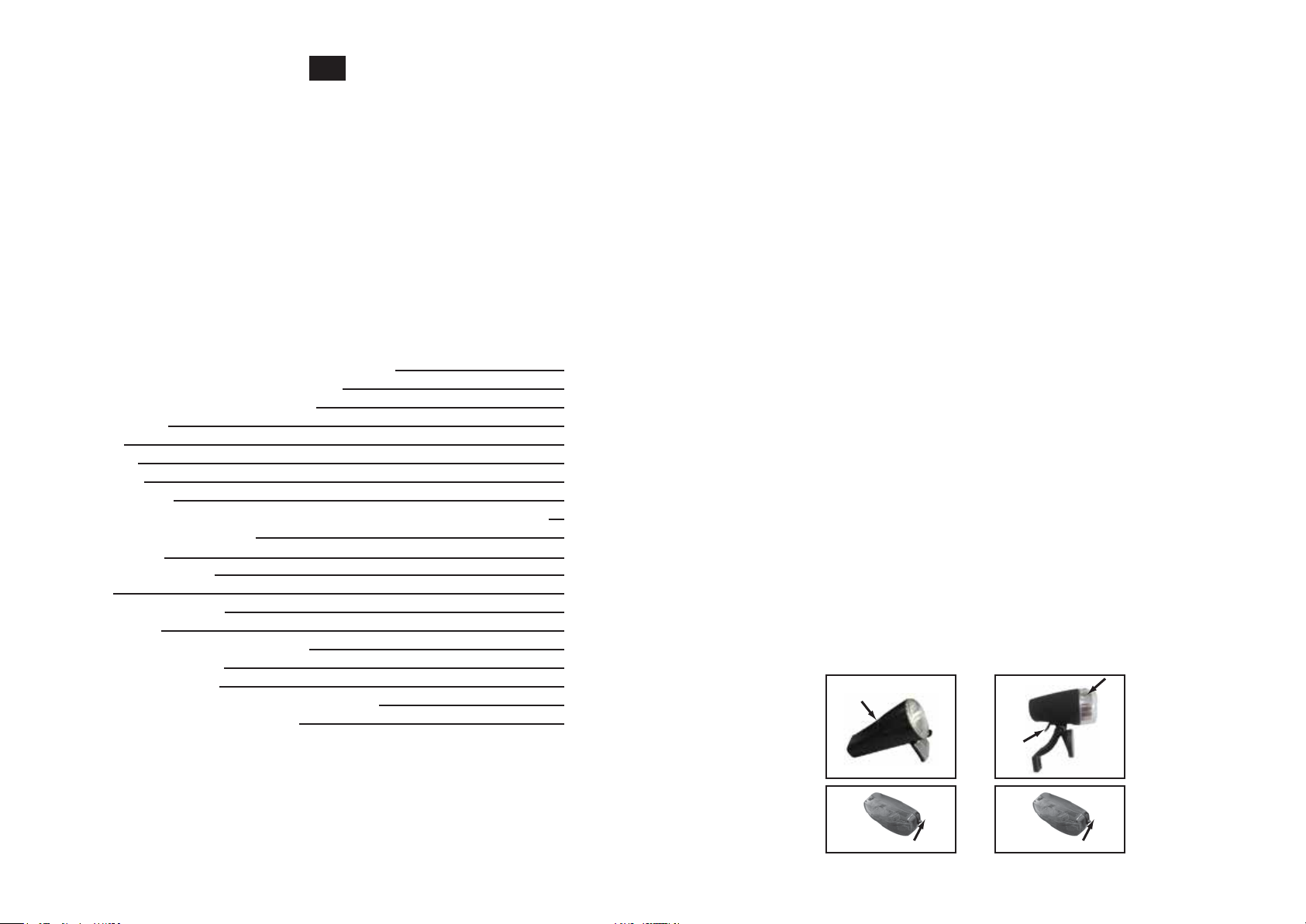

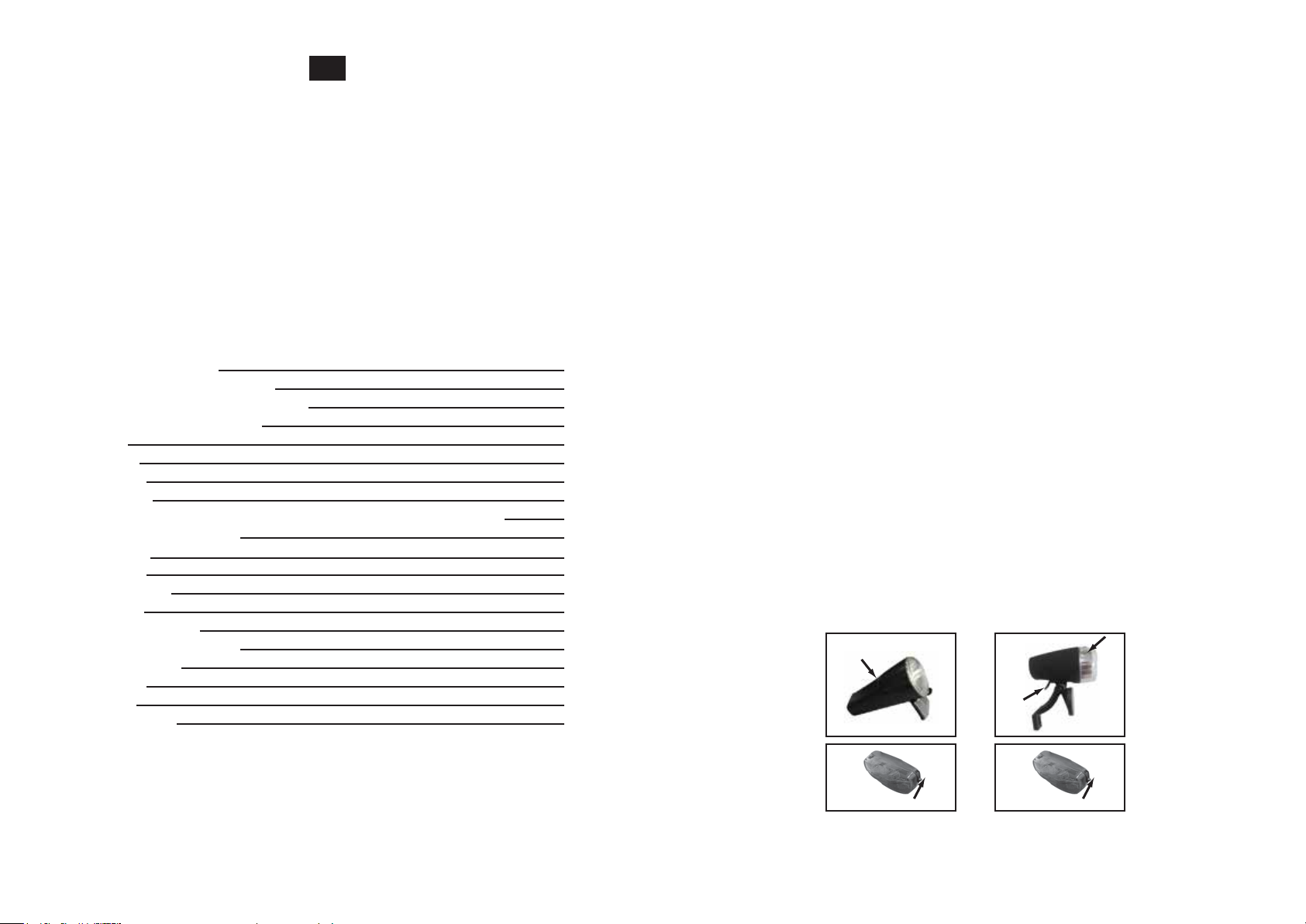

1) Mise en place des éléments de sécurité Éclairage

Un éclairage vous est fourni, il est composé de deux catadioptres ( un blanc inclus dans le phare avant et un rouge ﬁxé sur le porte-bagages arrière), d'un feu avant et d’un feu arrière, de deux autres catadioptres orange positionnés entre les rayons sur les roues, les pneus réfléchissants vous permettant d’être vu latéralement. Phare avant pour les VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455 Fixez le support de phare sur le guidon, le plus au centre possible grâce au clip fourni. Introduisez le phare sur le guidon en le poussant fermement. Pour mettre en place les piles, il suffit d’ouvrir le phare en exerçant une pression sur le plastique ovale transparent situé sur le phare. Introduisez les deux piles (LR6 AA) en respectant leur polarité. La mise en fonction / hors fonction du phare avant se fait en déplaçant le bouton gris.

Phare avant City 515-525

Vos VAE City 515 et/ou City 525 sont équipés d’un éclairage avant de haute qualité à LED déjà installé sur le vélo. Vous mettez en fonction / hors fonction le feu en déplaçant l’interrupteur au dos de la lampe. Feu arrière Introduisez les deux piles (LR 6 AA) en respectant leur polarité. Vous mettez en fonction / hors fonction le feu arrière en déplaçant le petit interrupteur situé sur le côté de la lampe.

ON/OFF

Page 3

Le port du casque

Le port d’un casque de vélo est fortement recommandé, en particulier pour les enfants. Il est garant d’une diminution de traumatismes crâniens en cas de chute. Pour plus d’informations, renseignez vous auprès de votre revendeur.

Sonnette

La sonnette vous permettra d’être entendul à 50 m.

Vériﬁez que sa position de montage sur le guidon soit facile à utiliser.

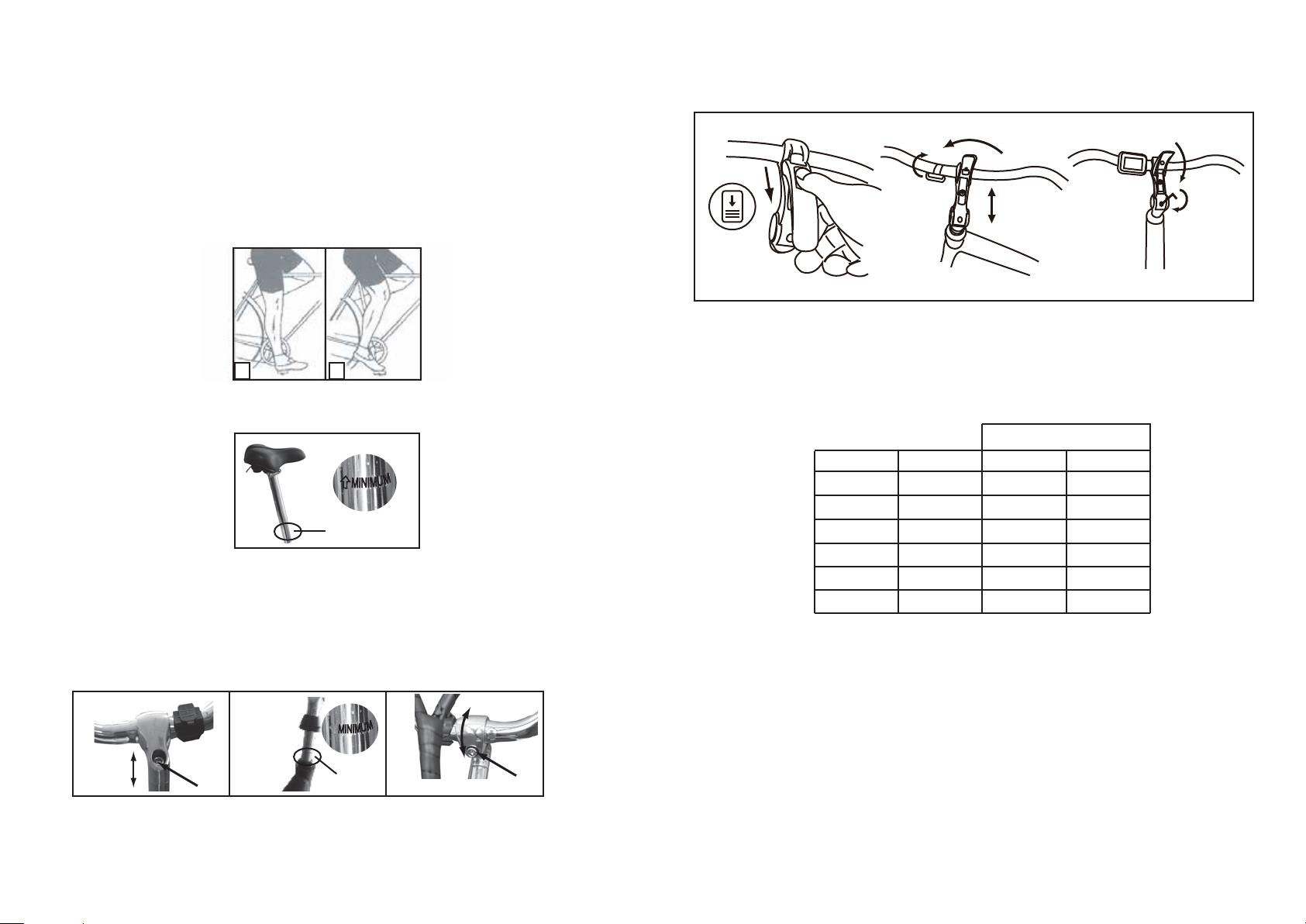

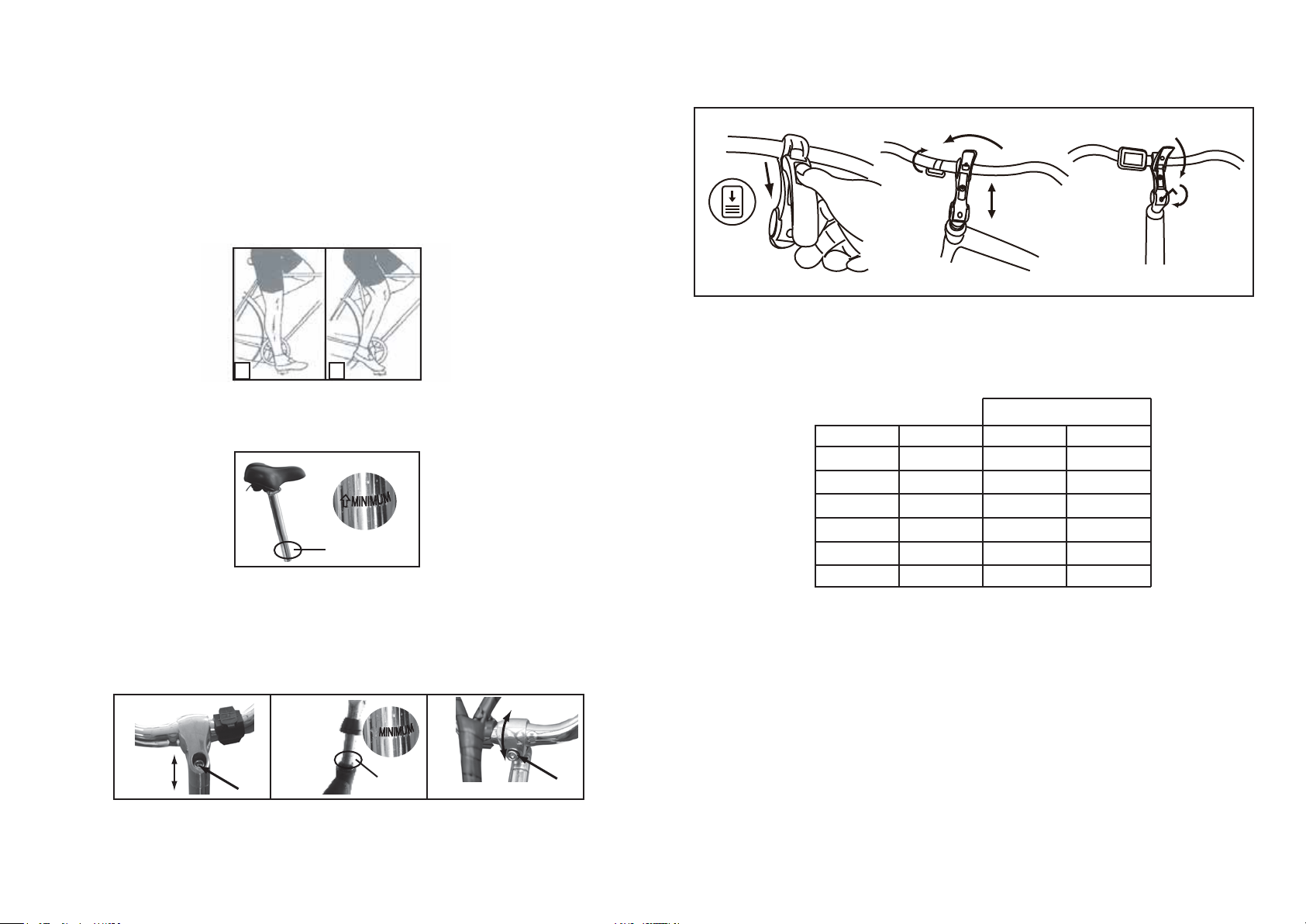

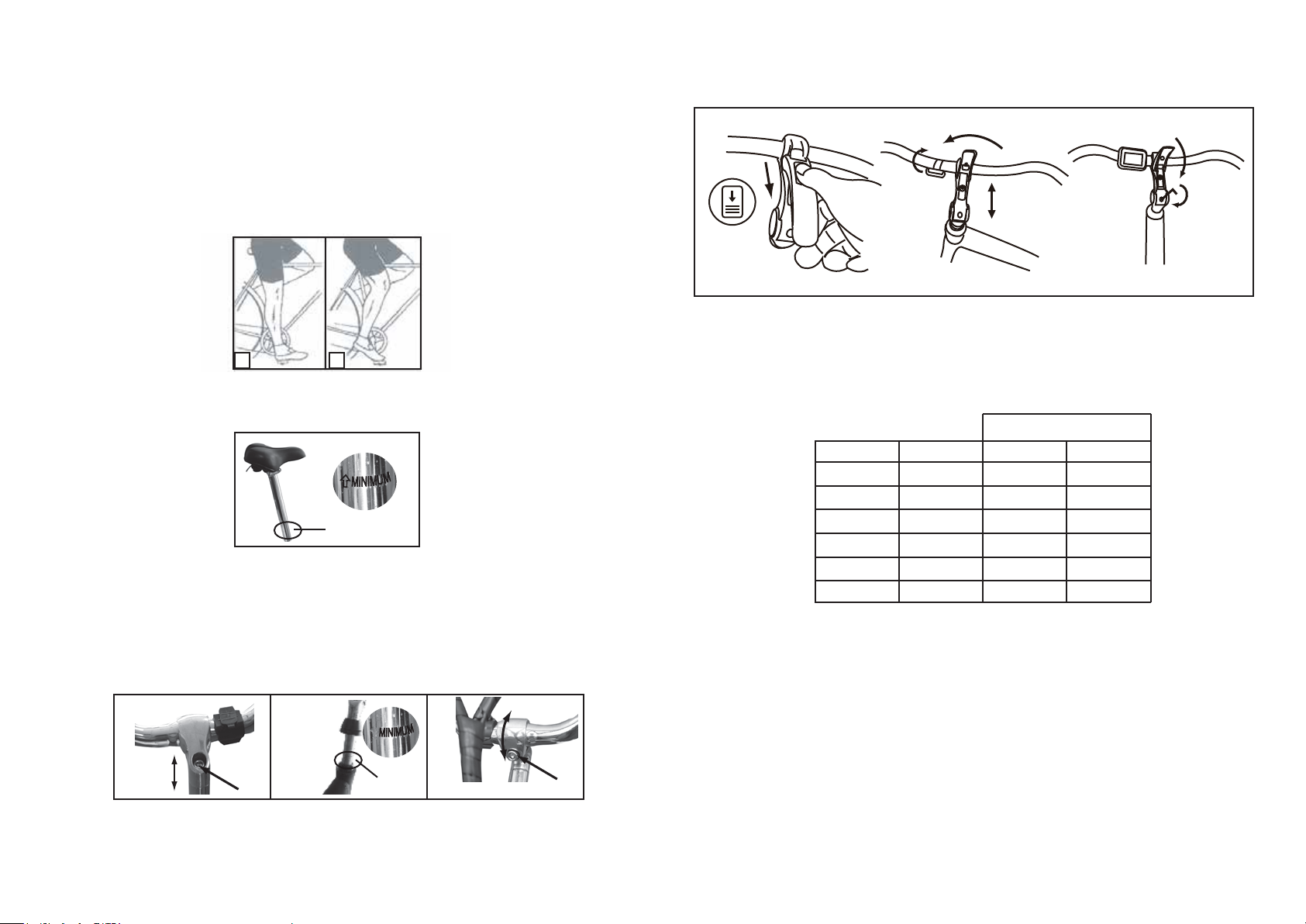

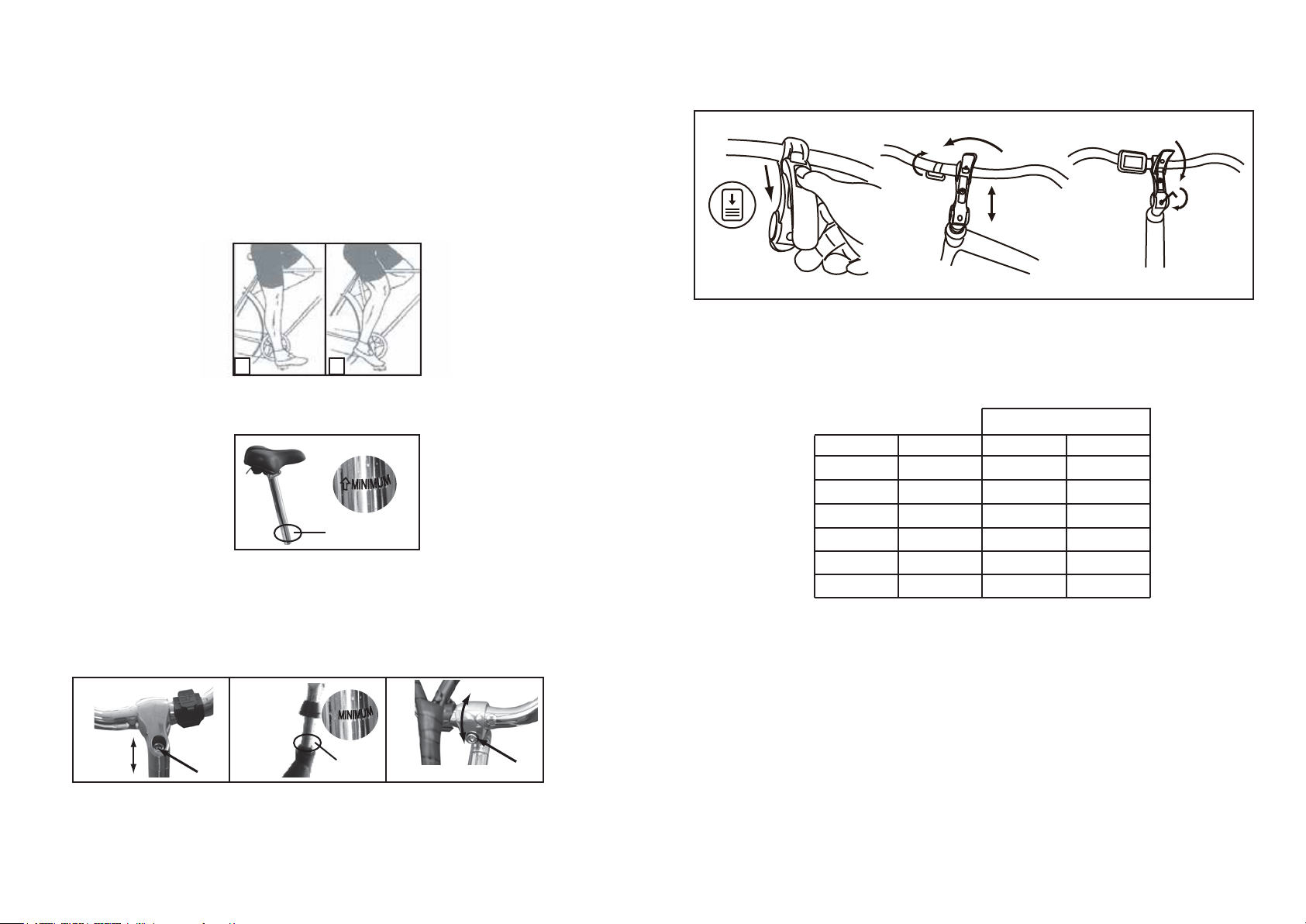

2) Réglage de la selle et du guidon

Il est important d’adapter les réglages de votre vélo à votre morphologie.

Selle

Pour vérifier la hauteur correcte de la selle, il faut être assis jambes tendues, le talon reposant sur la pédale (fig. A). Lors du pédalage, le genou sera légèrement plié (fig. B).

A B

Lors du réglage de la selle dans sa position la plus basse, assurez-vous que celle-ci ne touche aucun composant du vélo comme par exemple la coque de protection de la batterie. De même, veillez à ne pas dépasser le repère maximum.

maximum

Guidon

Le guidon de votre vélo se règle à la fois en hauteur et en inclinaison.

Réglage pour les VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455

Pour ajuster la hauteur du guidon, desserrez la vis de serrage avec une clé hexagonale Allen et relevez la tige à la hauteur désirée (figure 1).

Attention, on ne doit pas voir le repère de sortie maximale de la tige au-dessus du jeu de

direction (figure 2). Pour régler l’inclinaison du guidon, desserrez la vis à l’avant avec une clé hexagonale Allen (figure 3).

figure 1 figure 2 figure 3

maximum

Réglage pour les City 515- City 525

Relevez le loquet en poussant le bouton noir vers l’avant puis desserrez la vis de serrage avec une clé hexagonale Allen et relevez la tige à la hauteur désirée. Pour régler l’inclinaison du guidon, relevez le loquet de la même manière et ajustez le guidon.

3) Pneumatiques

Vériﬁez périodiquement la pression des pneus.

Rouler avec des pneumatiques insuffisamment gonflés ou sur gonflés peut nuire au rendement, provoquer une usure prématurée, entraîner des détériorations au niveau de la jante, diminuer l’autonomie ou augmenter les risques d’accident. Si une usure importante ou une entaille est visible sur un des pneus, remplacez-le avant d’utiliser le vélo.

Pression

Modèle

Flexy 215

Basy 315

City 415

City 425 24*1.75 40-65 2,8-4,5

Sporty 455

City 515/525

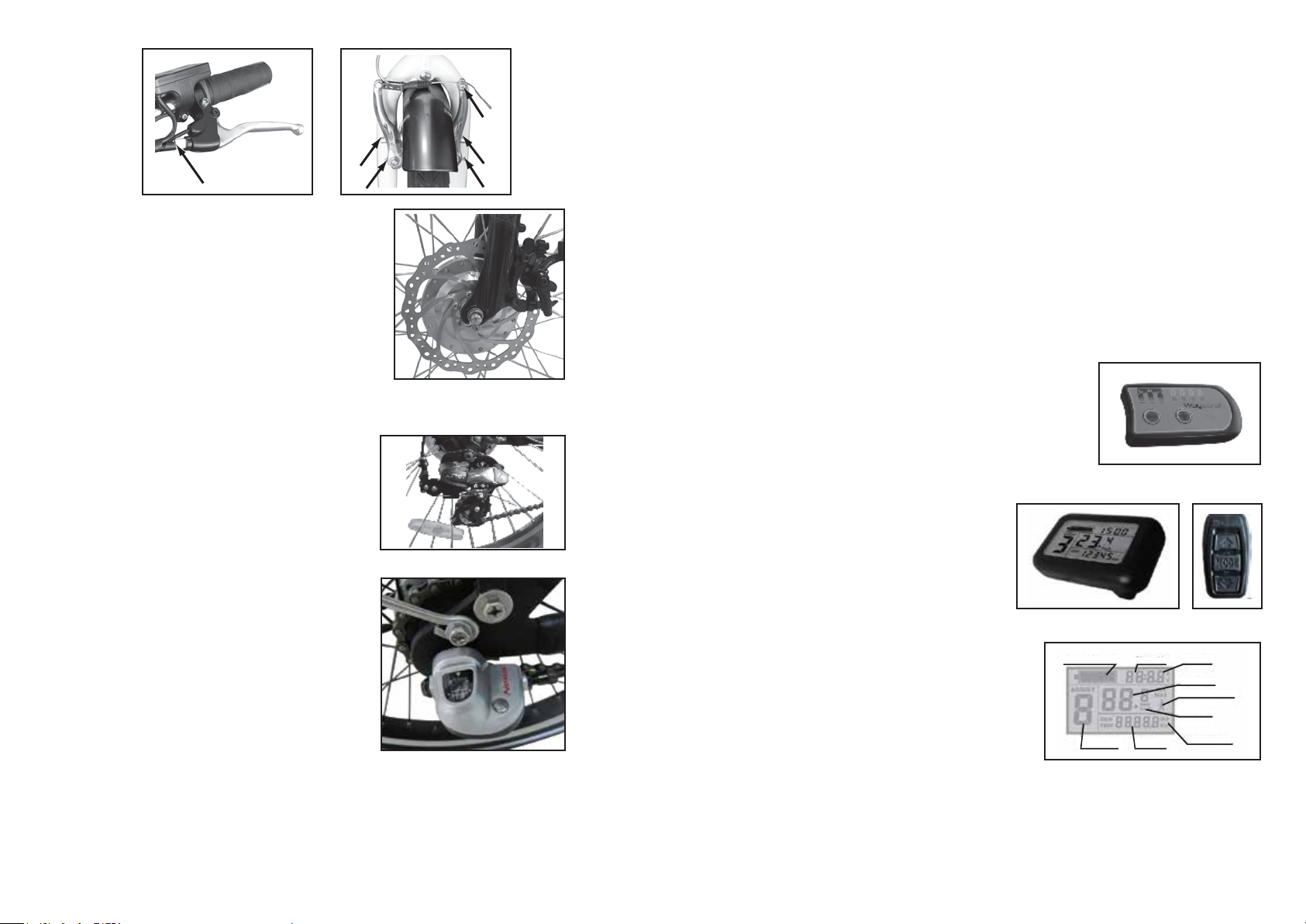

4) Freins

La poignée droite active votre frein arrière, tandis que la poignée gauche active le frein avant. Il est recommandé de répartir en moyenne votre force de freinage à 60/40 entre l’avant et l’arrière.

Votre vélo Wayscral peut-être équipé de 2 types de freinage.

Freins V-brake

Les mâchoires doivent se fermer correctement sur le bord des jantes. Les patins doivent être à égale distance de la jante (env: 3mm). L’état de la jante participe grandement à l’efficacité du freinage, il est donc conseillé de la nettoyer régulièrement. Il faut que vous puissiez obtenir la puissance maximale de freinage sans que les leviers de freins ne touchent les poignées. Si ce n’est pas le cas, vos freins doivent être réglés.

- Un système d'écrou et de contre-écrou vous permet de régler la force de freinage qui variera dans le temps en fonction de l'usure des patins de frein.

- La vis cruciforme avec ressort vous permettra de compenser l'usure des patins et d'assurer la bonne position des freins de part et d'autre de la jante. Les patins de frein sont standards, les remplacer dès

que le témoin d’usure est atteint.

Taille PSI Bar

20*1.75

26*1.95

26*1.75

28*1.5(700*35C)

26*1.75

40-65

50-85

40-65

2,8-4,5

3,5-5,9

2,8-4,5

3 4

Page 4

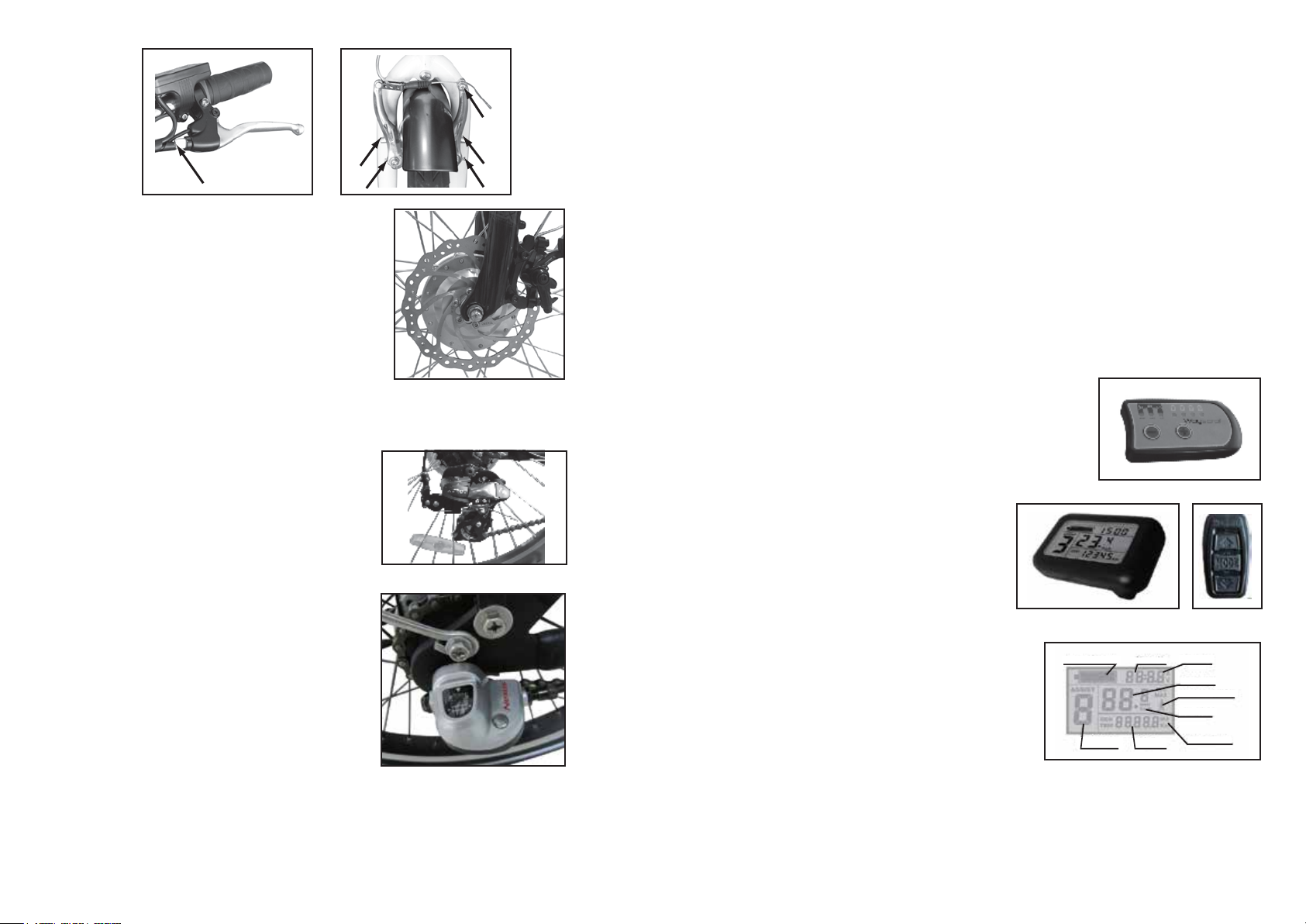

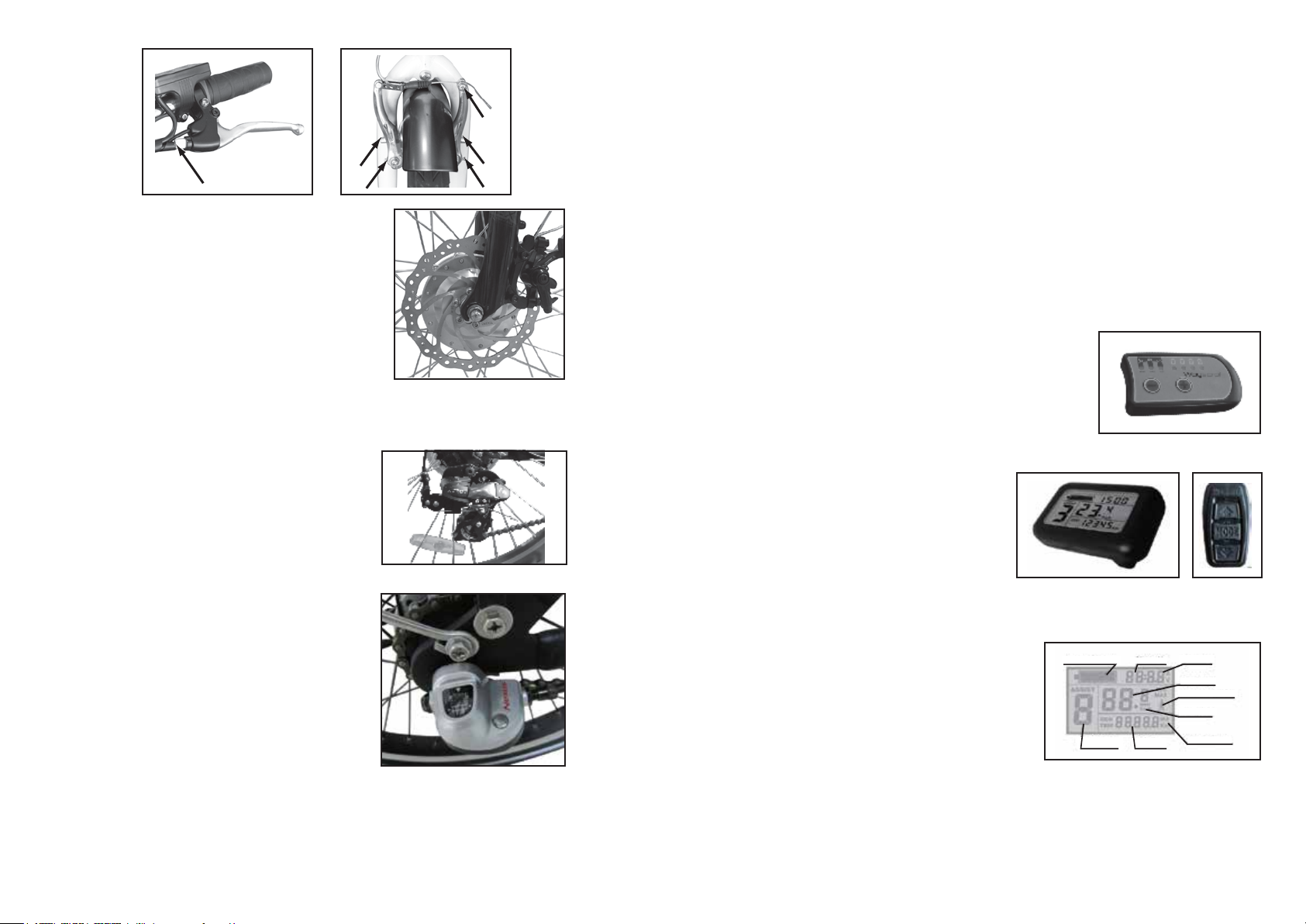

Freins à disque

Les freins à disque ne nécessitent aucun entretien. Cependant, à ne jamais projeter d'huile ou toute matière lubrifiante sur le disque ou les plaquettes, par exemple lors

de l'entretien de la chaine ou du dérailleur. Si cela se

produisait, il faudrait changer les plaquettes, ou les dégraisser. Avertissement : En cas de pluie, les distances de freinage sont allongées.

5) Réglage du dérailleur

Les VAE Wayscral comportent entre 3 et 8 vitesses interchangeables manuellement. Utilisez la poignée droite pour faire le changement souhaité. Plus l’indicateur est élevé, plus il sera difficile de pédaler et inversement.

Réglage pour les systèmes à dérailleur externe ( Basy315, City 415 et Sporty 455)

Le dérailleur est équipé de deux vis de butée haute et basse. Le réglage de précision s’effectue à l’aide de la molette. Il est conseillé de toujours effectuer les changements de vitesses en roulant pour ne pas endommager le dérailleur.

6) Autres pièces Le porte bagage

Les VAE Wayscral sont vendus avec un porte bagage déjà fixé. Sa charge maximale est de 25kg (sauf Basy 315:15kg), il est possible de fixer un siège pour enfant ou une remorque sur ce modèle.

Lorsque le porte-bagages est chargé, le comportement de votre bicyclette peut être modifié. Répartis-

sez la charge de bagages des deux cotés pour favoriser la stabilité de votre vélo. Tout bagage doit être solidement arrimé au porte-bagages, avant chaque utilisation il est important de vérifier que rien ne pend dans le vide et risque de venir se prendre dans la roue arrière de la bicyclette. Les bagages ne doivent pas occulter les réflecteurs et éclairages de votre vélo.

Béquille

Avant toute utilisation, bien vérifier que votre béquille est remontée.

Roue et moteur

Après le premier mois d’utilisation, il est conseillé de resserrer vos rayons pour limiter l’impact de la traction du moteur sur votre roue avant ou arrière. Lors de la mise en route du moteur, un léger bruit pourra avoir lieu. Ce bruit est normal car le moteur se met en route et assiste le pédalage. Ce bruit peut devenir plus important lorsqu’il est pleinement sollicité.

III. ASSISTANCE AU PEDALAGE ET BATTERIE

1) Assistance au pédalage Flexy 215, Basy 315, City 415, City 425, Sporty 455

La console vous permet à la fois de choisir 3 modes d’aides aux pédalages et d’obtenir l’état de charge de votre batterie.

3 modes d’assistance sont disponibles : Low - Medium – High, pour

changer de mode utilisez les boutons + et - . N’oubliez pas qu’au plus vous utiliserez l’assistance, au plus la batterie se déchargera rapidement.

City 515-City525

Votre console est composé de 2 parties, un écran LCD et une manette de contrôle. Composé de 3 boutons (Mode, flèche haut, flèche bas), cette manette vous permettra d’effectuer tous les réglages nécessaires à la bonne utilisation de votre console.

Réglage pour les systèmes à moyeu avec vitesses intégrées (Flexy 215, City 425, City 515 et City 525)

Pour régler le dérailleur interne Shimano Nexus, il suffit, 2ème vitesse enclenchée, d’aligner le repère jaune mobile entre les 2 traits fixes sur la fenêtre de réglage.

5 6

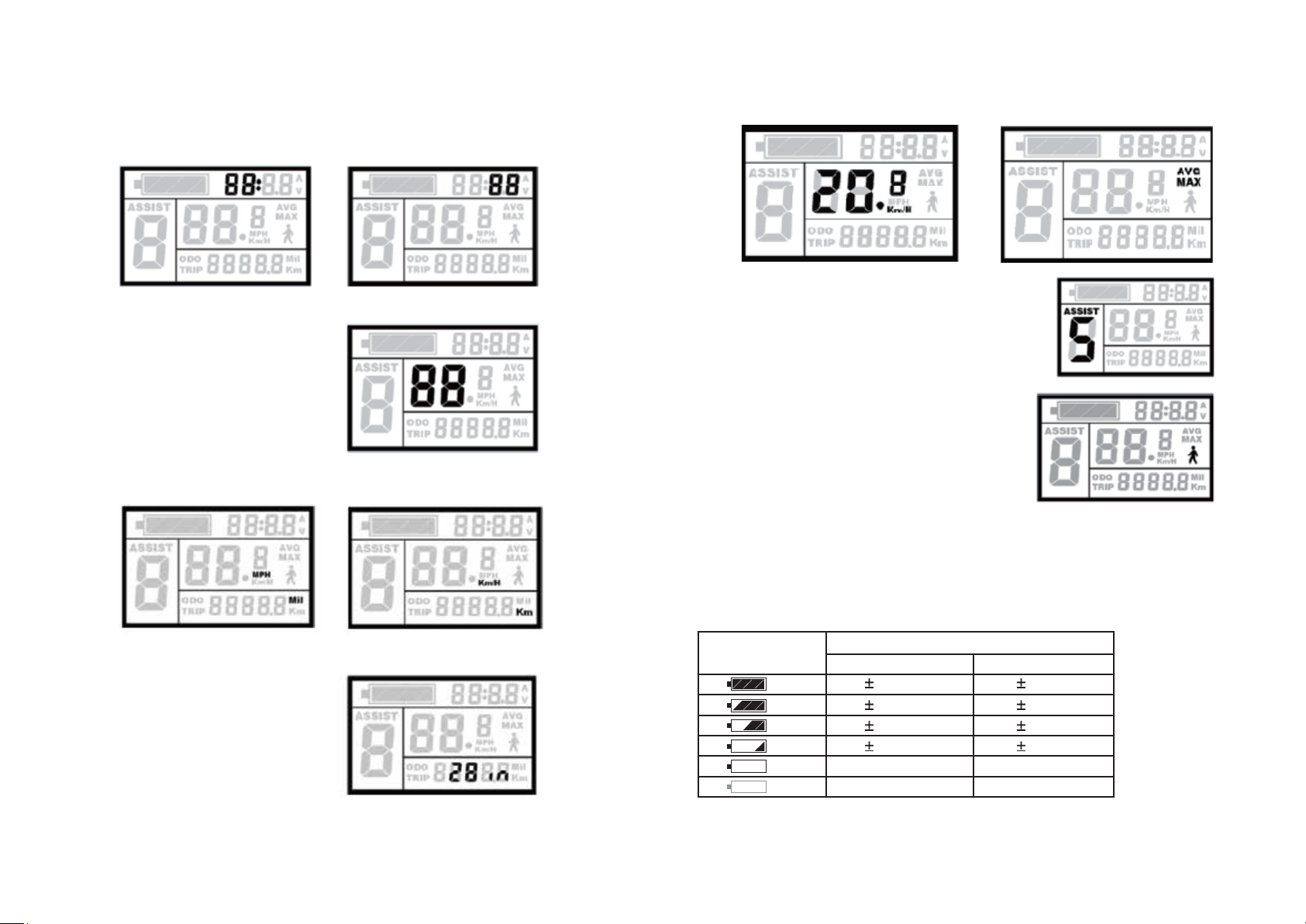

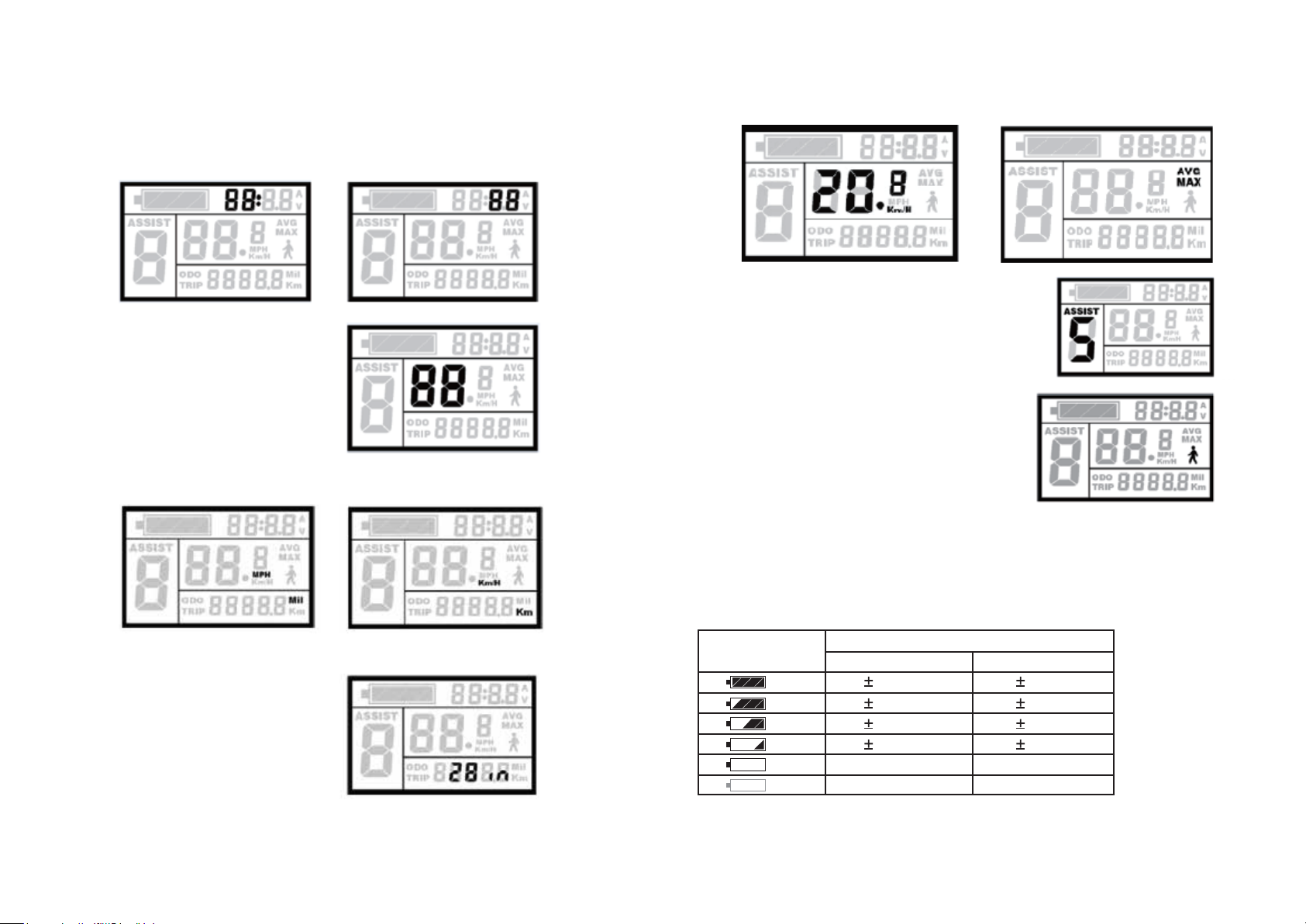

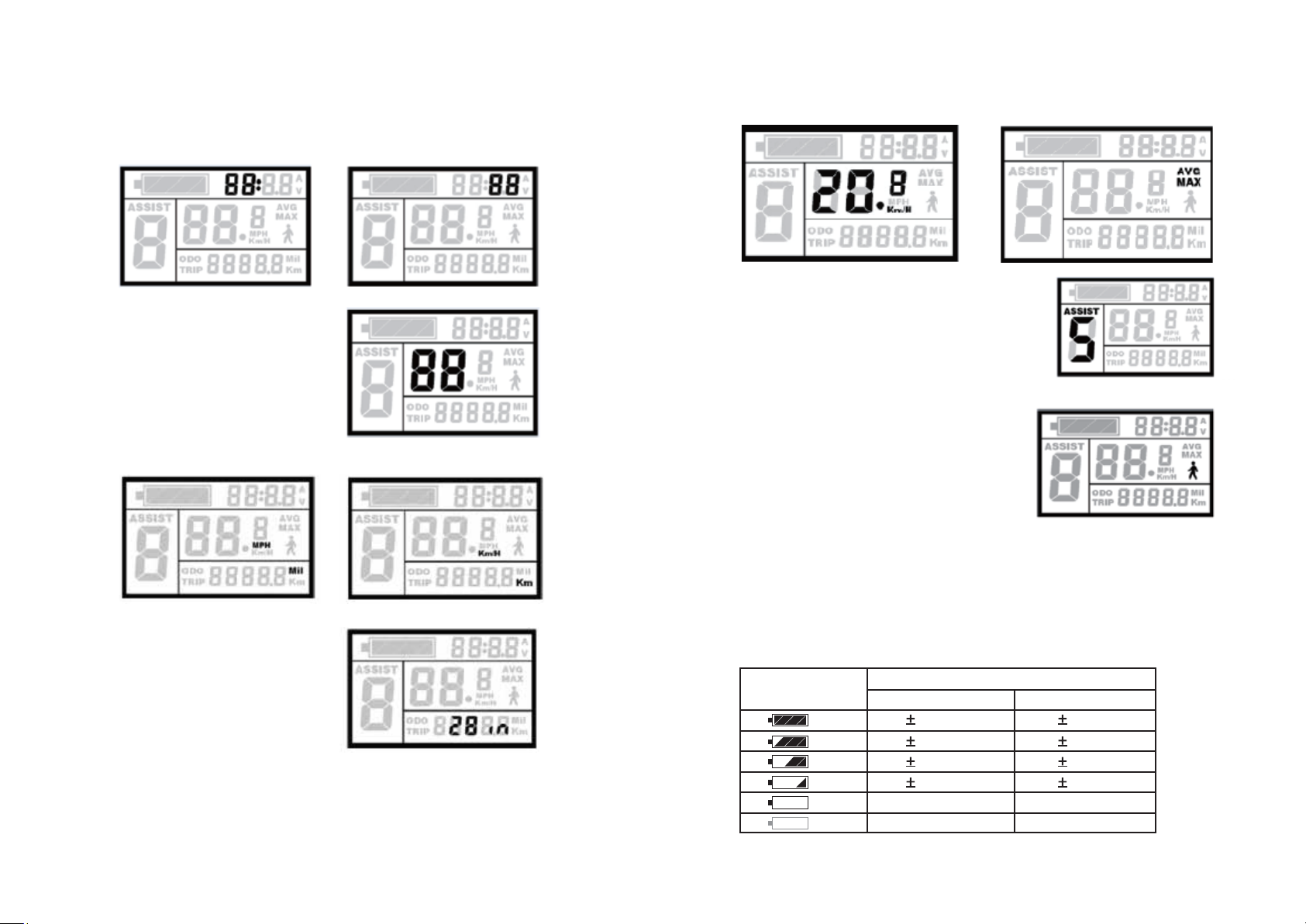

La console de votre City 515 et/ou City 525 est multifonction :

- (1) Indicateur de la charge de la batterie

- (2 et 3) : Horloge

- (4) Niveau d’assistance (1 à 5)

- (5) Vitesse en km/h

- (6) Distance parcourue

- (7) Distance en km

- (8) Assistance au démarrage (6km/h sans pédalage)

- Code de panne

1.Battery indicator 2.Timer: hh 3.Timer: mm

5.Speed area

8.Power assist walk

5.Speed unit

4.Power lever

6.Distance

7.Distance unit

Page 5

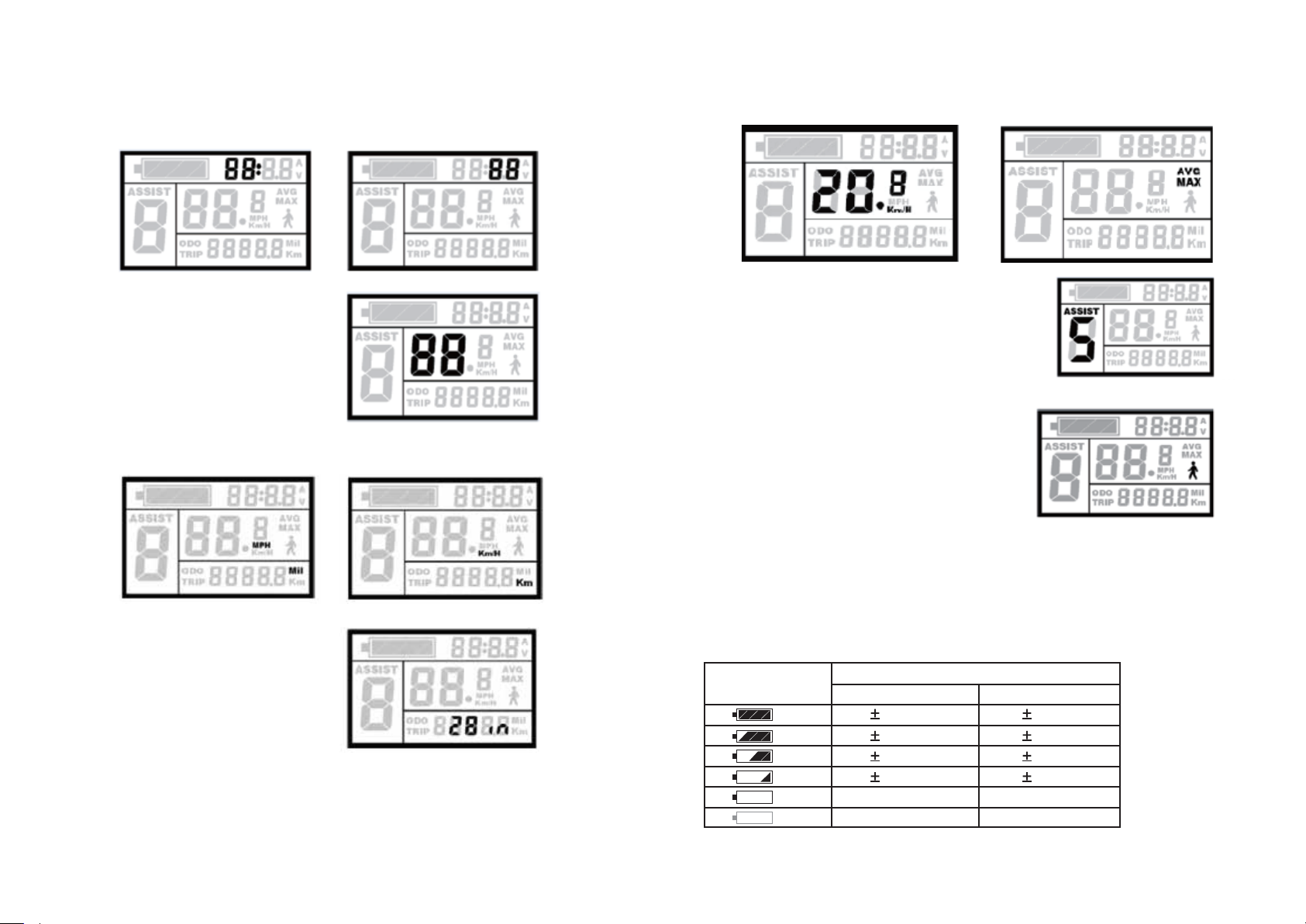

Appuyez sur MODE pour mettre en route votre console. Restez appuyé sur MODE pour l’éteindre. Appuyez en même temps sur « flèche haut » et « flèche bas » pendant 3 secondes pour rentrer en « mode réglages » Pour faire les réglages utilisez « flèche haut » et « flèche bas », pour confirmer utilisez MODE. Apres

avoir confirmé vous passez au prochain réglage en suivant l’ordre ci-dessous.

Réglages

- Horloge : lorsque vous êtes en mode réglages, mettez à jour l’heure et les minutes.

- Vitesse de pointe

Pour répondre à la réglementation européenne, l’assistance maximum de votre City 515 et / ou City 525 est réglée à 25 km/h. Vous pouvez régler la vitesse de pointe entre 10 et 25 km/h.

Utilisation

- Vitesse (vitesse de pédalage, vitesse moyenne, vitesse de pointe)

Lorsque le pédalage commence, votre console indique automatiquement la vitesse. Maintenez appuyé « flèche haut » pendant le pédalage pour afficher la vitesse de pointe (MAX). Appuyez de nouveau pour avoir la vitesse moyenne (AVG).

- Niveau d’assistance

Vous avez le choix entre 5 niveaux d’assistance. 1 étant l’assistance minimum et 5 l’assistance maximum. Plus l’assistance est élevée, plus vite votre batterie sera déchargée. La valeur par défaut est 1. Utiliser « flèche haut » et « flèche bas » pour changer de niveau d’assistance.

- Unité de vitesse

Vous avez le choix entre l’unité MPH (miles per hour) ou Km/H (Kilomètre par heure). L’unité de distance se règle automatiquement en fonction du choix que vous avez fait (MPH ou Km/h).

- Diamètre de vos roues

Pour calculer la distance parcourue ainsi que votre vitesse, le console a besoin de connaitre la taille de vos roues. Le City 515 et/ou City 525 est équipé de jantesde 26 pouces, la valeur par défaut de votre console est donc 26 pouces.

- Eclairage de la console: 3 modes d’éclairages sont disponibles.

- Assistance au démarrage

Votre City 515 et/ou City 525 est équipé d’un système d’aide au démarrage. Sans pédaler, votre moteur va entrainer le vélo à 6km/h. Cette fonction peut vous aider dans les chemins accidentés et/ou fort dénivelés. Pour mettre en route cette fonction, restez appuyer sur « flèche bas ».

- Eclairage de la console

Maintenir appuyé « flèche haut » et « MODE » pendant 3 secondes pour faire fonctionner l’éclairage de votre console. Pour éteindre l’éclairage, recommencer la même manipulation.

- Distance parcourue (Distance en cours, Distance totale)

Appuyer sur MODE pour passer de la distance en cours (TRIP) à la distance totale (ODO).

- Indicateur de la charge de la batterie

L’état de charge de votre batterie est lisible sur 6 niveaux.

Logo

Flash Flash

36V 6,6Ah

45km 35km 25km

15km <6km <3km

Autonomie

36V 13,2Ah

80km 60km 40km

20km <10km <5km

7 8

Page 6

Procédure remise à 0 de la console. Pour remettre le compteur à 0, il faut :

- Appuyer sur le mode pour allumer la console

- Appuyer sur « flèche haut » et « flèche bas » en même temps pendant 3 secondes

- Appuyer sur mode pour arriver sur l’écran ci-dessous

-Appuyer sur « flèche bas » pour arriver sur TC-Y comme ci-dessous

-Valider en appuyant sur Mode

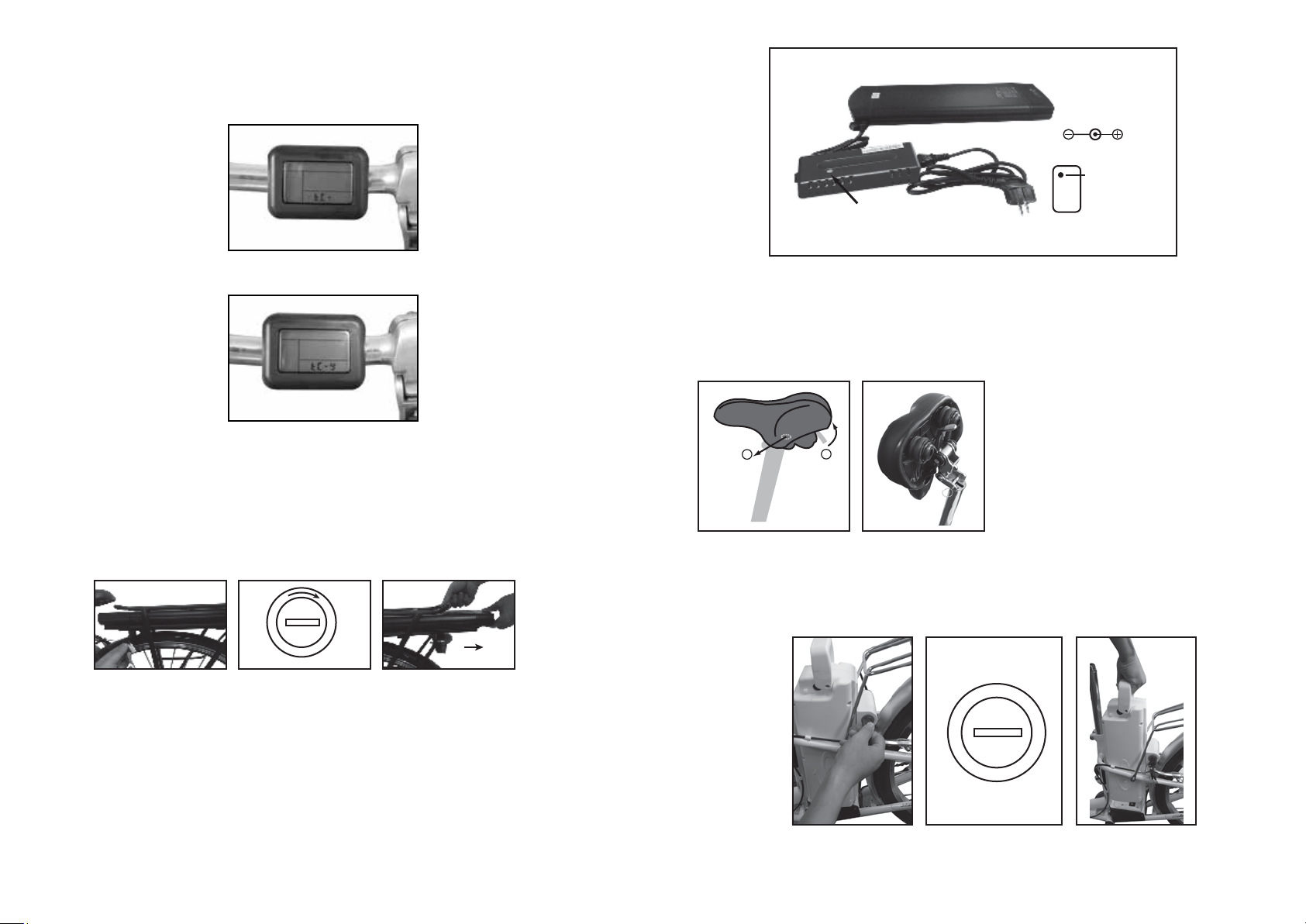

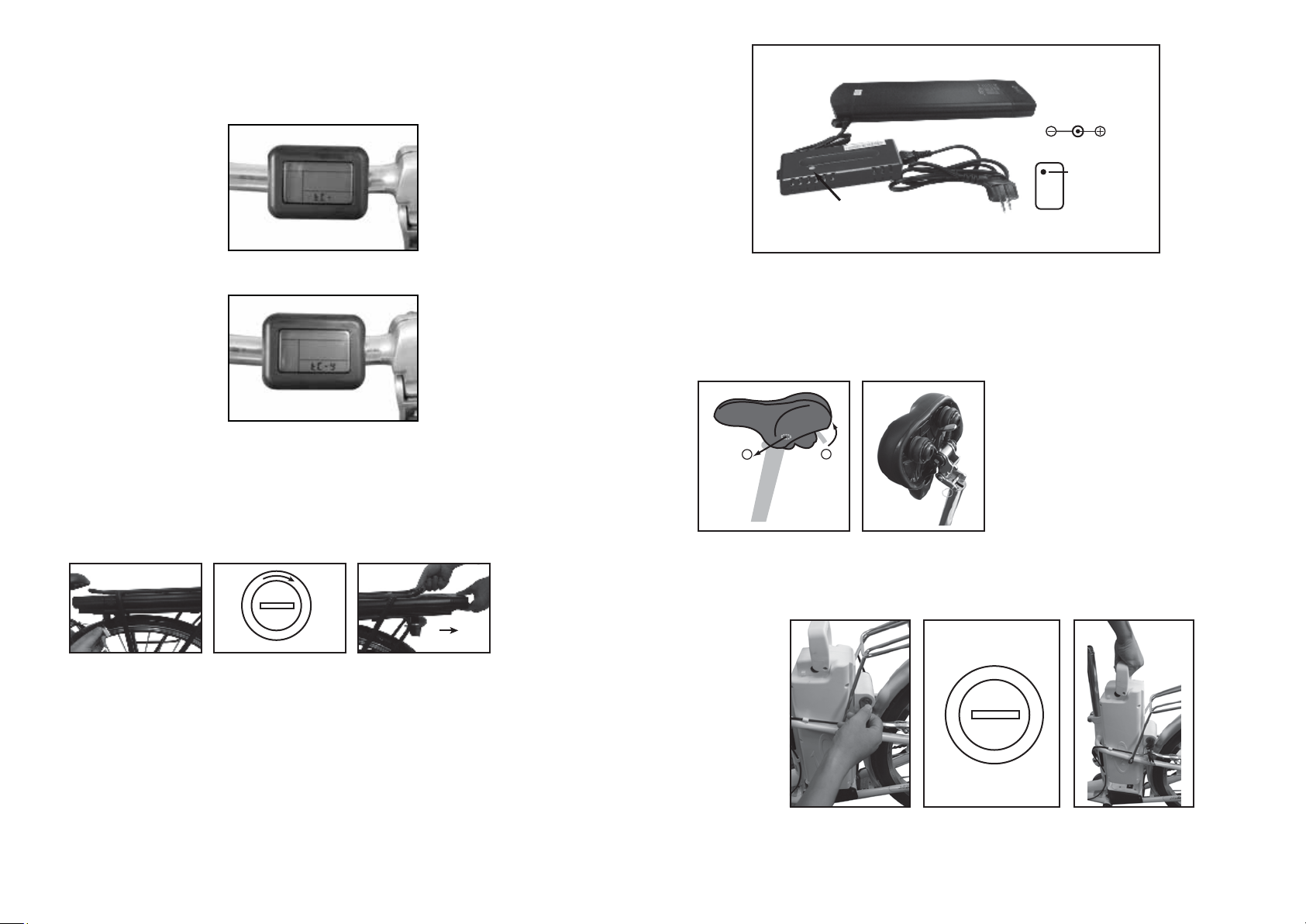

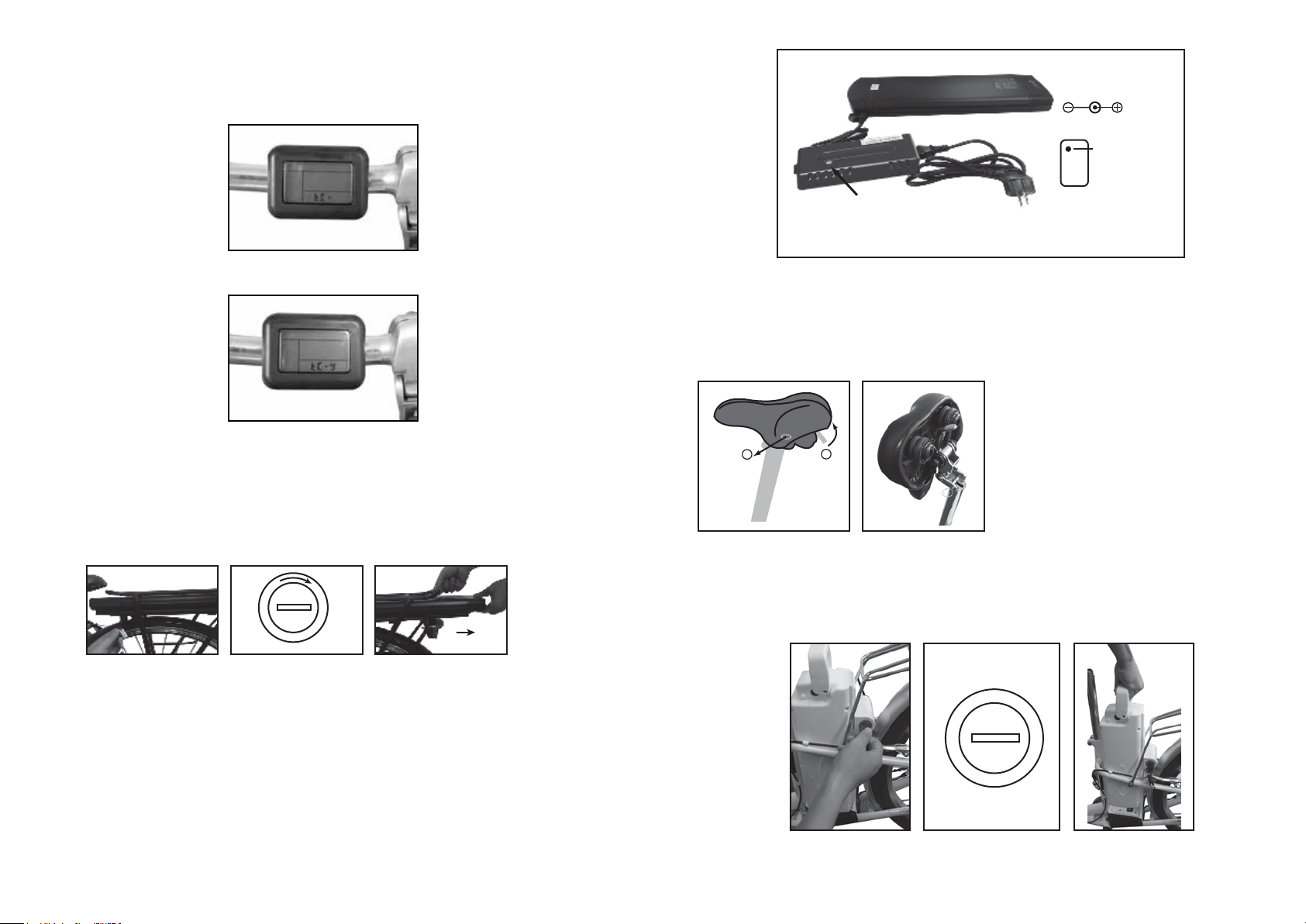

2) Batterie

Conseil de première utilisation Veuillez recharger la batterie pendant au moins 6 heures lors de la première charge. Ceci va permettre de l’initialiser. La batterie vous est livrée avec une charge minimum, il est TRES IMPORTANT D’EFFECTUER UNE CHARGE MINIMUM DE 2 HEURES TOUS LES 2 MOIS.

Pour charger correctement votre batterie, procédez comme suit : Flexy 215,City 415,City 425,Sporty 455,City 515 et City 525

KEY

Orange:Chargement Vert:Chargé

Faite pivoter le cache en plastique protégeant la prise pour effectuer le branchement. Brancher la fiche d’alimentation dans une prise électrique et vérifier que la LED s’allume sur le chargeur. Comptez entre Débranchez le chargeur de la prise lorsque le processus de charge est terminé. N’oubliez pas de verrouiller votre batterie lors de son installation sur le vélo.

Basy 315

Insérez la clé de votre batterie dans le verrou de protection et tournez dans le sens inverse des aiguilles d’une montre tout en appuyant dessus afin de déverrouiller le verrou. Utilisez la poignée prévue à cet effet pour dégager la batterie. Retirez-la de son logement. Bien fixer l’embout du chargeur dans la prise située en haut à droite de la batterie, après avoir fait glisser le cache en plastique la protégeant. Branchez la fiche d’alimentation dans une prise électrique et vérifiez que toutes les fiches soient insérées correctement dans la prise.

2,5-3h (Batterie 36V6,6 Ah) /5-6h(Batterie 36V13,2 Ah) pour un rechargement complet.

A l’aide du loquet et de la goupille prévu à cet effet, faire pivoter la selle vers le haut afin de pouvoir extraire la batterie de sa glissière. L’accès à la batterie est désormais libre.

Assurez vous que votre batterie est déverrouillée, retirez-la de son logement.

Bien fixer l’embout du chargeur dans la prise située à l’arrière de la batterie prêt de la poignée.

9 10

KEY

Page 7

Rouge:Chargement Vert:Chargé

Compter 4 à 6 heures pour un chargement complet. Débranchez le chargeur de la prise quand le chargement est terminé. N’oubliez pas de verrouiller votre batterie lors de son installation sur le vélo.

Autonomie de votre batterie

Votre batterie est sujettée à un rodage. Elle aura son autonomie définitive après une dizaine d’utilisations. Après la charge de votre batterie, il est conseillé de la laisser reposer 20 à 30 minutes avant utilisation. est différente selon les battreies utilisées : 36V6,6 Ah/36V13,2Ah. Flexy 215, City 415, City 425 ,Sporty 455 ,City 515 et City 525:

Batterie 36V6,6 Ah: 25-45 km Batterie 36V13,2 Ah: 60-80 km Basy 315: 25-40km Batterie Plomb 24V 10 Ah

Cette plage d’autonomie dépend de plusieurs facteurs d’utilisation :

- Le choix du mode d’assistance

- Le poids de l’utilisateur

- Le dénivelé de la route

- Le gonflage des pneus

- Le vent

- Effort de pédalage fourni

- Démarrage et fréquence d’arrêts

- La température extérieure

Mise en garde, précautions Il est recommandé de recharger les batteries de façon régulière, ou après chaque utilisation. Il n’y a pas d’effet mémoire sur ces batteries. Afin de maximiser la durée de vie de votre batterie, il est conseillé :

- d’éviter les endroits chauds (température de charge idéale 20C)

- de laisser refroidir la batterie 30 minutes après l’utilisation du vélo

Précautions d’emplois :

- Utiliser la batterie uniquement pour le vélo en question.

- Utiliser uniquement le chargeur spécifique livré pour charger la batterie.

- Charger uniquement la batterie dans un espace bien ventilé.

- Ne pas exposer la batterie à la chaleur ou la charger en plein soleil.

- Ne pas démonter ou modifier la batterie.

- Ne pas connecter les connexions (+) et (-) de la batterie avec un objet métallique.

- Ne pas exposer la batterie à des liquides.

- Ne pas utiliser une batterie abîmée.

- Ne pas continuer à charger la batterie si la charge n’est pas complète au bout du temps de charge

théorique.

- Ne pas utiliser la batterie si elle émet une odeur inhabituelle, chauffe de manière inhabituelle ou si

quelque chose parait anormal.

- Ne pas laisser la batterie à la portée des enfants.

- Recharger votre batterie avant un stockage prolongé et de réaliser la même opération après ce

stockage. Respectez des instructions portées sur l’étiquette du chargeur de batterie.

11 12

Durée de vie des batteries

Les batteries peuvent souffrir d’un vieillissement de leurs performances après un grand nombre de charges. Cela dépendra des habitudes d’utilisation du VAE. De façon générale, la capacité énergétique sera réduite de 20 à 30% au bout de 500 cycles (charge et décharge) pour les batteries au lithium et de 300 cycles pour les batteries au plomb. Vous devez déposer vos batteries usagers dans votre magasin ou dans des points de dépôt spécialisé en recyclage. Surtout ne jetez pas votre batterie en fin de vie dans la nature.

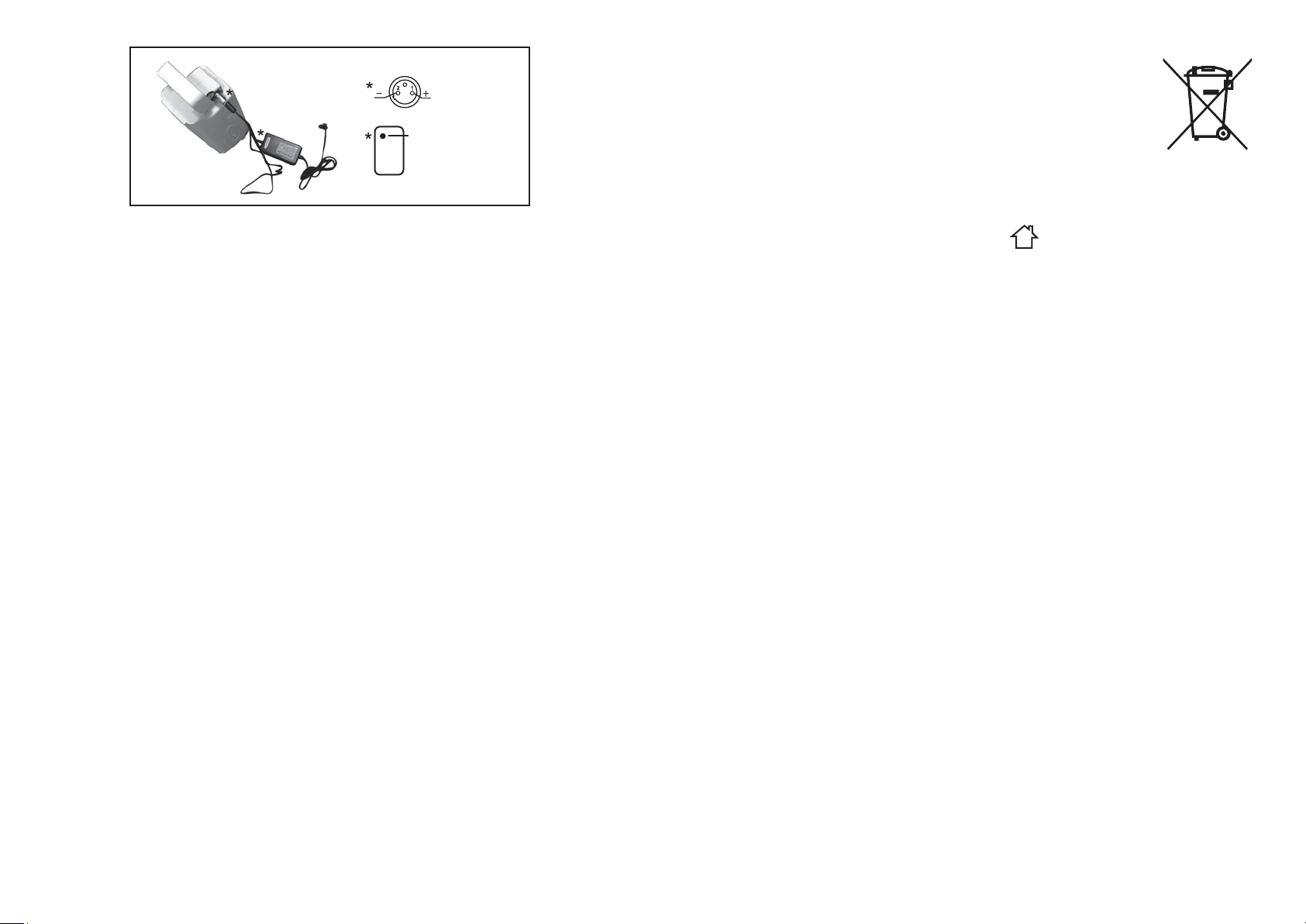

3) Chargeur

N’utilisez que le chargeur qui a été fourni avec votre vélo à assistance électrique. Evitez tout contact avec l’eau pendant la recharge de la batterie. Si une prise venait à se mouiller, asséchez bien avant toute utilisation. Précautions d’emploi :

- Lire le manuel avant d’utiliser le chargeur.

- Pour usage interieur, ou ne pas exposer à la pluie.

- Ne pas court-circuiter les broches du chargeur en utilisant un objet métallique.

- Ne pas démonter ou modifier le chargeur, en cas de problème, confier l’appareil a un réparateur

qualifié.

- Placer toujours le charger dans un environnement bien aéré et sec.

- Attention : Gaz explosifs. Eviter les flames et les étincelles. Assurer une aération suffisante pendant

la charge.

- Ne pas utiliser le chargeur avec un fil d’alimentation ou des fiches abîmés.

- Ne pas toucher le chargeur avec les mains mouillées.

- S’assurer que la prise du chargeur est correctement connectée au secteur pour la charge.

- Déconnecter l’alimentation avant de brancher ou débrancher les connections sur la batterie.

- Ne pas toucher le chargeur trop longuement pendant la charge (risque de brûlure superficielle).

- Ne pas positioner le chargeur de manière instable.

- Ne pas couvrir le chargeur pour éviter la surchauffe pendant la charge.

- Ce chargeur est conçu pour charger des batteries au Lithium (sauf Basy 315:plomb), ne pas charger

le mauvais type de batterie.

- Ne pas utiliser sur une batterie non-rechargeable.

- Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les

capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

- Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

- Laisser hors de portée des enfants, ce produit n’est pas un jouet.

- Ne pas exposer le produit a une source de chaleur.

- Ne pas immerger le produit.

- Le câble souple externe de ce produit ne peut pas être remplacé; en cas d'endommagement du

cordon, il convient de mettre le produit au rebut.

IV ENTRETIEN

1) Révisions

Remarque : Pour assurer la sécurité et maintenir les composants en bonne condition de marche, vous devez faire vérifier votre VAE périodiquement par votre vendeur :

Première révision : 1 mois ou 150 km

- Vérification du serrage des éléments : manivelle, roue, potence, pédales, cintre, collier de selle,

- Vérification du fonctionnement de la transmission et de l’assistance,

- Vérification et réglage des freins

- Tension et/ou dévoilage des roues.

Tous les ans ou 2000km

- Vérification des niveaux d’usure (patins ou plaquettes de freins, transmission, pneumatiques),

- Contrôle des roulements (boitier de pédalier, roues, direction, pédales),

- Contrôle des câbles (freins, dérailleur),

- Vérification de l’éclairage,

- Tension et/ou dévoilage des roues.

Page 8

Tous les 3 ans ou 6000km

- Changement de la transmission (chaine, roue libre, plateau),

- Changement des pneumatiques,

- Contrôle de l’usure des roues (rayons, jante)

- Tension et/ou dévoilage de roues

- Changement des patins ou plaquettes de freins

- Contrôle des fonctions électriques.

2) Entretien général

Votre vélo nécessite un entretien régulier pour votre sécurité mais aussi pour augmenter sa durée de

vie. Il est important de contrôler les éléments mécaniques périodiquement aﬁn d’assurer le cas échéant un remplacement des pièces usées ou présentant des traces d'usures. Pour une utilisation sûre, contrôler régulièrement d'état des freins et les jantes.

Nettoyage

Il doit être fait avec une éponge, une bassine d’eau tiède savonneuse ainsi qu’un jet d’eau (sans

pression). Nettoyez les ﬂancs des jantes et les patins de frein à l’alcool ou à l’acétone. Faites

particulièrement attention à ne pas utiliser de jet d’eau sous pression.

Lubriﬁcation

La lubrification est essentielle sur les différents composants qui sont en mouvement afin d’éviter la corrosion, elle doit être réalisée régulièrement sur les roulements à billes situés dans l’axe des roues, chaîne, dérailleur et câbles de commande. Il est conseillé d’utiliser de l’huile spécifique pour la chaîne et le dérailleur. Il faut utiliser de la graisse pour les autres composants.

Contrôles régulier

Le serrage de la boulonnerie : levier, manivelle, pédales, potences. Les couples de serrage à appliquer sont les suivants :

Composants Couple préconisé (NM) Consignes particulières

Pédales sur manivelles

Manivelle sur boitier

Serrage de potence

Serrage jeu de direction

Levier de frein

Etriers de frein

Selle sur chariot

Collier tige de selle Roue avec moteur/

Roue sans moteur Porte bagages

Les autres couples de serrage dépendent de la taille des écrous : M4: 2,5 à 4.0 N.m. , M5: 4.0 à 6.0 N.m. , M6: 6.0 à 7.5 N.m.

35-40 Graisser les filetages

Graisser les filetages40-45

18-20

≥25

2.5-4

5-7.5

18-20

40-50/25-35

13 14

V SAV

1) Pièces d’usures

Les différents éléments d’usures sont des éléments standards. Toujours remplacer les pièces usées et/ou à changer par des composants identiques en ventes dans le commerce ou chez votre revendeur.

Attention : Comme tout composant mécanique, une bicyclette subit des contraintes élevées et s'use. Les différents matériaux et composants peuvent réagir différemment à l'usure ou à la fatigue. Si la durée de vie prévue pour un composant a été dépassée, celui-ci peut se rompre d'un seul coup risquant alors d'entraîner des blessures pour le cycliste.

Les fissures, égratinures et décolorations dans les zones soumises à des contraintes élevées indique que le composant a dépassé sa durée de vie et devrait être remplacé

2) Garantie applicable Nous avons apporté le plus grand soin à la conception et à la fabrication de votre bicyclette pour qu’elle vous apporte entière satisfaction. Néanmoins, s’il apparaissait que votre produit était

défectueux, vous bénéﬁcieriez d’une garantie commerciale à compter de la date d’achat de :

• Grantie à vie sur le cadre sur les modèles : Basy 315,City 415,City 425,Sporty 455,City 515 et City 525

• 5 ans pour le cadre sur le modèl: Flexy 215

• 2 ans pour le moteur.

• 1 an pour les pièces ,hors pièces d'usure ( pneus, chambre à air, patins de frein, poignées, selle,

câble).

• 2 ans pour les batteries au lithium et 6 mois pour les batteries au plomb.

(Rapportez votre batterie usagée dans votre magasin, elle sera recyclée !)

Pour mettre en œuvre cette garantie, l’utilisateur doit présenter le produit au distributeur, accompagné du ticket de caisse ou de la facture d’achat. Cette garantie, applicable dans le pays d’achat, couvre tous les défauts du produit qui ne permettent pas une utilisation normale. Elle ne couvre pas les défauts liés à un mauvais entretien, une utilisation inappropriée, ou si les recommandations du fabricant n’ont pas été respectées. La garantie ne couvre pas l’usure normale des pièces liée à l’utilisation du produit. Le garant est : contact: www.norauto.com.

La garantie commerciale prévue ci-dessus ne limite aucunement le droit de l’acheteur d’agir en garanties des vices cachés ou de non- conformité, telles que prévus dans les différents pays

Européens. Pour plus d’information, se reporter à la loi en vigueur dans son pays.

3) Fonctionnement et Dépannage

Batteries au lithium La lumière Orange du chargeur ne fonctionne pas durant le chargement

- Vérifiez que les connecteurs soient correctement connectés.

La lumière Orange du chargeur ne devient pas verte

- Eteignez l’alimentation, après 5 secondes puis connectez l’alimentation secteur, il peut continuer à

charger. La Lumière Orange du chargeur devient immédiatement verte

- Vérifiez que la batterie est complètement chargée.

-Si le fusible a sauté.

Ne pas démonter le chargeur, mais le confier à un réparateur qualifié qui remplacera le fusible par un neuf présentant les mêmes caractéristiques (T3.15A/250V).

Batteries au plomb La lumières rouge du chargeur ne fonctionne pas durant le chargement.

- Vérifiez que les connecteurs soient correctement connectés.

La lumière Rouge du chargeur ne devient pas verte

- Eteignez l’alimentation, après 5 secondes puis connectez l’alimentation secteur, il peut continuer à charger. La Lumière Rouge du chargeur devient immédiatement verte

- Vérifiez que la batterie est complètement chargée.

-Si le fusible a sauté.

Ne pas démonter le chargeur, mais le confier à un réparateur qualifié qui remplacera le fusible par un neuf présentant les mêmes caractéristiques (T2A/250V).

Page 9

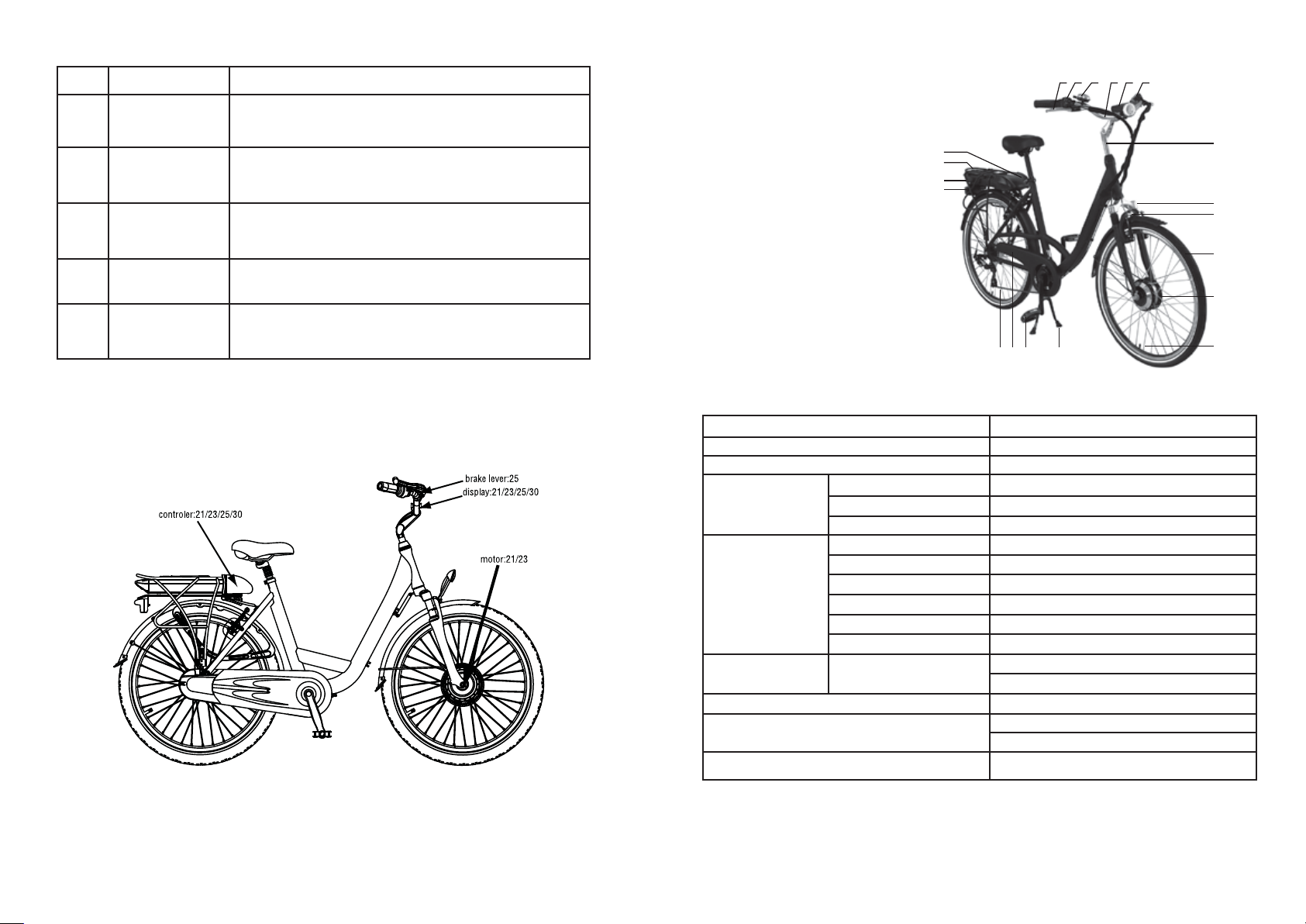

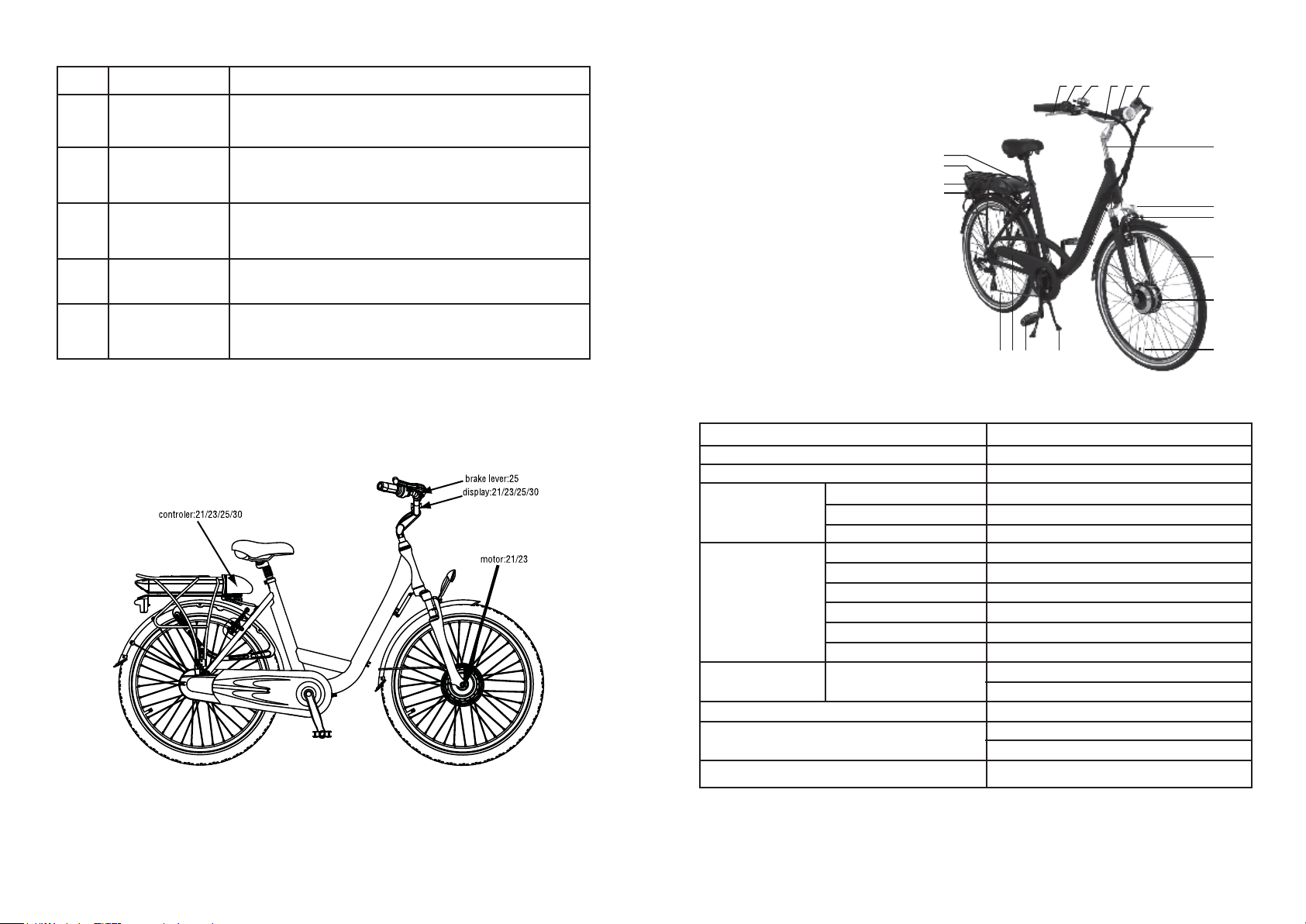

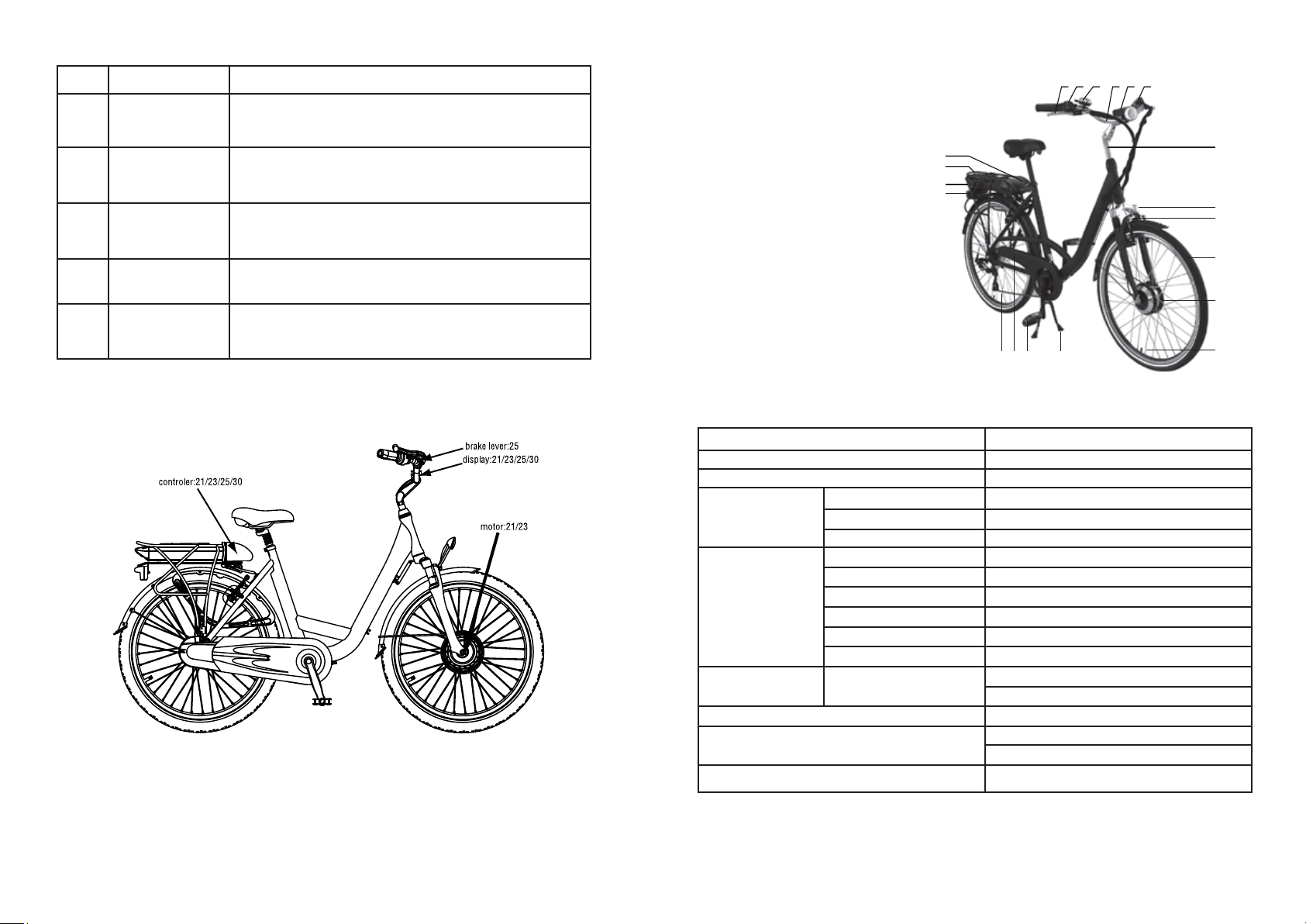

Code panne console City 515

Annexe : Caractéristiques techniques

Code

panne

Définition

21 Problème batterie

Problème moteur –

branchement moteur/dérailleur

Problème moteur –

capteur magnétique

Problème capteur

de frein

Problème compteur / contrôleur / capteur

de pedalage

controleur:21/23/25/30

Solutions

- Vérifier que la batterie a bien été chargée.

- Vérifier que la batterie est bien connectée. Si vous arrivez a

verrouiller, la batterie est bien placée.

- Vérifier les fusibles.

- 3 câbles transmettent les informations du contrôleur au

moteur et inversement. Le code panne 23 veut dire qu’un de ces câbles a un problème.

- Contacter votre revendeur.

- Un des 3 capteurs qui permettent de détecter l’orientation du

moteur via la variation du champ magnétique ne fonctionne plus.

- Contacter votre revendeur.

- A chaque fois que vous freinez, cela coupe automatiquement

le moteur. Un des capteurs est endommagé.

- Contacter votre revendeur.

- Vérifier que la fiche sur le contrôleur est bien fixée.

- Vérifier que la connection entre le compteur et le contrôleur

est bien enclenchée.

- Contacter votre revendeur.

levier de frein:25

console:21/23/25/30 display:21/23/25/30

moteur:21/23

(1) Manette de frein

1 3 4 6

(2) Manette du levier de vitesse (3) Sonnette (4) Guidon (5) Phare avant (6) Console (7) Potence (8) Suspension avant

(9) Freins V-brake

20 19

18 17

(10) Pneu (11) Moteur (12) Valve de jante (13) Béquille (14) Pédale (15) Protection chaîne (16) Chaîne (17) Feu arrière (18) Batterie (19) Porte bagage (20) Contrôleur

13141516

Flexy 215

Chargement maximum Vitesse maximum avec assistance < 25km/h Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Moteur électrique

Motorisation

Puissance max Tension Type Tension

Batterie

Capacité 6,6 Ah / 13,2 Ah Poids 2,1 kg / 3,6 kg

Temps de charge Nombre de cycles 500-600

Chargeur

Spécifications

Poids total du vélo (avec batterie 6,6 Ah)

Dimension du vélo

Taille Pneus 20 x 1.75pouces

110 kg (utilisateur + Chargement + vélo)

DC Brushless 250W 36V

Lithium 36V

2,5-3 h /5-6h

Tension d’entrée 230V Tension de sortie 36V 20Kg 145 x 58cm 80 x 40cm(Dimension du vélo plié)

8 9

15 16

Page 10

Basy 315

Chargement maximum 110 kg (utilisateur + Chargement + vélo) Vitesse maximum avec assistance < 25km/h Autonomie 25-40km

Moteur électrique

Motorisation

Batterie

Chargeur

Poids total du vélo (avec batterie) Dimension du vélo 187 x 62cm Taille Pneus

Puissance max Tension

Type Tension Capacité 10Ah Poids 9kg

Temps de charge Nombre de cycles 300

Spécifications

DC Brushless 250W 24V

Plomb 24V

4 à 6 heures

Tension d’entrée 230V Tension de sortie 24V 30Kg

26 x 1.95pouces

City 515 et City 525

Chargement maximum Vitesse maximum avec assistance < 25km/h

Autonomie 36V 6,6Ah / 36V 13,2Ah

Moteur électrique

Motorisation

Batterie

Chargeur

Poids total du vélo (avec batterie 6,6 Ah) Dimension du vélo 179 x 62cm Taille Pneus

Puissance max Tension Type Tension 36V

Capacité 6,6 Ah / 13,2 Ah Poids 2,1 kg / 3,6 kg

Temps de charge Nombre de cycles 500-600

Spécifications

110 kg (utilisateur + Chargement + vélo)

25-45km / 60-80km

DC Brushless 250W 36V

Lithium

2,5-3h /5-6h

Tension d’entrée 230V Tension de sortie 36V

24.5Kg

26 x 1.75pouces

City 415 et City 425

Chargement maximum Vitesse maximum avec assistance < 25km/h

Autonomie 36V 6,6Ah / 36V 13,2Ah

Moteur électrique

Motorisation

Batterie

Chargeur

Poids total du vélo (avec batterie 6,6 Ah) Dimension du vélo 175 x 62cm Taille Pneus

Puissance max Tension

Type Tension Capacité 6,6 Ah / 13,2 Ah Poids 2,1 kg / 3,6 kg

Temps de charge Nombre de cycles 500-600

Spécifications

110 kg (utilisateur + Chargement + vélo)

25-45km / 60-80km

DC Brushless 250W 36V

Lithium 36V

2,5-3h /5-6h

Tension d’entrée 230V Tension de sortie 36V

City 415 City 425

25Kg

26 x 1.75pouces

17 18

24Kg 170 x 62cm 24 x 1.75pouces

Sporty 455

Chargement maximum Vitesse maximum avec assistance < 25km/h

Autonomie 36V 6,6Ah / 36V 13,2Ah

Moteur électrique

Motorisation

Batterie

Chargeur

Poids total du vélo (avec batterie 6,6 Ah) Dimension du vélo 180 x 62cm Taille Pneus

Puissance max Tension Type Tension 36V

Capacité 6,6 Ah / 13,2 Ah Poids 2,1 kg / 3,6 kg

Temps de charge Nombre de cycles 500-600

Spécifications

110 kg (utilisateur + Chargement + vélo)

25-45km / 60-80km

DC Brushless 250W 36V

Lithium

2,5-3h /5-6h

Tension d’entrée 230V Tension de sortie 36V 25Kg

28 x 1.50pouces

Page 11

Bedankt en gelukgewenst met de aankoop van uw Wayscral fiets met elektrische trapondersteuning. Uw fiets is uitgerust met een elektrische ondersteuning bij het trappen, wat al uw verplaatsingen makkelijker maakt. De bedoeling van de ondersteuning is om een aanvulling te bieden bij het trappen. De motor treedt in werking en helpt u bij de inspanning van zodra u begint te trappen. De ondersteuning varieert in functie van de snelheid van de fiets en is sterker bij het starten, neemt af wanneer de fiets op dreef is en stopt volledig wanneer de fiets een snelheid van 25km/u bereikt. Het is belangrijk om deze gids te bewaren. Dit zal u toelaten om uw fiets goed te regelen en te onderhouden. Deze handleiding moet vóór het eerste gebruik gelezen worden. Deze Wayscral fiets met elektrische trapondersteuning voor volwassenen werd ontworpen volgens de vereisten van de Europese normen: EN 14764 en EN 15194 en die conform zijn met de veiligheidsvereisten zijn.

INHOUDSOPGAVE

I. WAARSCHUWINGEN / VOORZORGSMAATREGELEN II. EERSTE INGEBRUIKSTELLING / REGELINGEN

1) Plaatsen van de veiligheidselementen

2) Regeling van het zadel en het stuur

3) BANDEN

4) REMMEN

5) REGELING VAN HET VERSNELLINGSMECHANISME (DERAILLEUR)

6) ANDERE ONDERDELEN III. ONDERSTEUNING BIJ HET TRAPPEN, ACCU EN LADER

1) ONDERSTEUNING BIJ HET TRAPPEN

2) ACCU

3) LADER IV. ONDERHOUD

1) CONTROLE

2) ALGEMEEN ONDERHOUD V. DIENST NA VERKOOP

1) ONDERDELEN GEVOELIG AAN SLIJTAGE

2) GARANTIE VAN TOEPASSING

3) WERKING EN HERSTELLINGEN Bijlage: technische specificaties

20 20 20 21 22 22 23 24 24 24 27 30 30 30 31 32 32 32 32 34

I. WAARSCHUWINGEN / VOORZORGSMAATREGELEN

Kies een veilige plaats, van het verkeer verwijderd, om uw vertrouwd te maken met uw nieuwe fiets. De trapondersteuning kan plots krachtig in werking treden. Controleer of uw stuur goed recht staat en of de weg vrij is. Controleer vóór elk gebruik of uw fiets in goede staat is. Daarenboven moet u de wegcode en de verkeersregels respecteren wanneer u zich op de openbare weg begeeft. De fietsers moeten, sinds 1 september 2008, ‘s nachts, buiten de bebouwde kom, een fluo vest dragen. De firma NGTS wijst elke verantwoordelijkheid af als de bestuurder van de fiets de regelgeving die van toepassing is, niet eerbiedigt. Deze fiets is bestemd om op stedelijke wegen gebruikt te worden. Hij is niet bedoeld om gebruikt te worden op niet verharde wegen of op wegen in slechte staat. Hij is niet bestemd om op « alle terrein » gebruikt te worden. Het niet respecteren van deze waarschuwingen kan een val of een ongeval veroorzaken en voortijdig en definitief uw fiets met elektrische trapondersteuning beschadigen. Indien de fiets door een kind gebruikt wordt, moeten de ouders toezicht uitoefenen en er zeker van zijn dat de gebruiker in staat is om de fiets in alle veiligheid te gebruiken. Wees bijzonder voorzichtig bij ongewone weersomstandigheden (regen, koude, ‘s nachts…) en pas uw snelheid en reflexen hieraan aan. Bij het transport van uw fiets aan de buitenkant van uw voertuig (fietsdrager, dakrail …), is het aangeraden om de accu te verwijderen en bij een gematigde temperatuur te bewaren. Bij twijfel niet aarzelen om contact op te nemen met uw technici, zij zullen u zo goed mogelijk adviseren na de diagnose van uw fiets.

II. EERSTE INGEBRUIKSTELLING / REGELINGEN

Ondanks het feit dat uw Wayscral fiets met zorg klaargemaakt werd in onze werkplaatsen, is het belangrijk om volgende punten te controleren vóór iedere eerste ingebruikname.

1) Plaatsen van de veiligheidselementen Verlichting

Er is een verlichting bijgeleverd die samengesteld is uit twee reflectoren (een witte in de koplamp vooraan ingebouwd en een rode die bevestigd is aan het bagagerek achteraan), een koplamp vooraan en achteraan, twee andere oranje reflectoren geplaatst tussen de spaken op de wielen. De lichtweerkaatsende banden laten u toe om van opzij gezien te worden.

Koplamp vooraan voor de VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455

Bevestig de steun voor de koplamp op het stuur, zoveel mogelijk in het midden, met behulp van de bijgeleverde clip. Breng de koplamp op het stuur aan door ze stevig aan te drukken. Om de batterijen te plaatsen, volstaat het om de koplamp te openen door een druk uit te oefenen op de ovale doorschijnende plastiek die zich op de koplamp bevindt. Breng de twee batterijen in (LR6 AA) met de juiste polariteit. Het in / buiten gebruik stellen van de voorste koplamp gebeurt door het verschuiven van de grijze knop. Koplamp vooraan City 515-525 Uw VAE City 515 en/of City 525 is uitgerust met een verlichtingselement vooraan van hoge kwaliteit met LED. Het is al vooraf geïnstalleerd op uw fiets. U zet de koplamp in/buiten werking via de schakelaar achteraan de lamp.

Achterlicht Breng de twee batterijen (LR 6 AA) in met de juiste polariteit. U zet het achterlicht in/buiten werking door de kleine schakelaar aan de zijkant van de lamp te verschuiven.

ON/OFF

Page 12

Het dragen van een helm

Het dragen van een helm om te fietsen is sterk aanbevolen, en zeker voor kinderen. Het garandeert een bescherming voor hoofdletsels bij een ongeval. Voor meer informatie neem contact op met u verkoper.

Bel

De bel laat u toe om tot op een afstand van 50m gehoord te worden. Controleer of ze op een goede plaats op het stuur staat, zodat u ze gemakkelijk kan gebruiken.

2) Regeling van het zadel en het stuur

Het is belangrijk om de regelingen van uw fiets aan uw lichaamsbouw aan te passen.

Zadel

Om de correcte hoogte van het zadel te controleren, moet u met gestrekte benen zitten en met de hiel op het pedaal rusten (figuur A). Bij het trappen zal de knie lichtjes geplooid zijn (figuur B).

A B

Contoleer bij het regelen van het zadel in zijn laagste stand, dat het geen enkele component van de fiets raakt, zoals bijvoorbeeld de beschermkap van de batterij. Zorg er eveneens voor dat u de maximumaanduiding niet overschrijdt.

max up

Stuur

Het stuur van uw fiets is zowel in hoogte als in helling regelbaar

Regeling voor de VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455

Schroef de aanspanbout met een zeshoekige Allen sleutel los en hef de staaf tot op de gewenste hoogte om de hoogte van het stuur te regelen (figuur 1). Opgelet, het merkteken van de maximale uitschuifbare hoogte mag niet zichtbaar zijn boven de stuurinrichting (figuur 2). Schroef de bout vooraan los met een zeshoekige Allen sleutel om de helling van het stuur te regelen (figuur 3).

figuur 1 figuur 2 figuur 3

max up

21 22

Regeling voor de City 515- City 525

Beweeg de hendel naar boven door de zwarte knop naar voor te duwen, maak vervolgens de aanspanbout los met een Allen zeshoekige sleutel en hef de staaf op de gewenste hoogte. Beweeg de hendel op dezelfde manier naar boven en regel de helling van het stuur.

3) Banden

Controleer regelmatig de bandenspanning. Rijden met onvoldoende of te sterk opgepompte banden, kan het rendement schaden, een vroegtijdige slijtage veroorzaken, schade berokkenen aan de velg, de autonomie verminderen of het risico op een ongeval verhogen. Indien er een belangrijke slijtage of een inkerving op één van de banden zichtbaar is, vervang ze vóór u de fiets gebruikt.

Druk

Model

Flexy 215

Basy 315

City 415

City 425 24*1.75 40-65 2,8-4,5

Sporty 455

City 515/525

4) Remmen

Het rechtse handvat stelt de achterste rem in werking, terwijl het linkse handvat de voorste rem in werking stelt. Het is aan te bevelen om uw remkracht 60/40 te verdelen tussen vooraan en achteraan. Uw Wayscral fiets kan uitgerust worden met 2 remtypes.

V-brake remmen

De klauwen moeten correct sluiten op de rand van de velgen. De remblokjes moeten op gelijke afstand van de velg staan (ong: 3mm). De staat van de velg draagt sterk bij tot de doeltreffendheid van het remmen. Het is dus aan te raden om ze regelmatig te reinigen. U moet de maximale remkracht bekomen zonder dat de handvaten het stuur aanraken. Indien dit niet het geval is, moeten uw remmen geregeld worden.

- Een systeem van moer en contramoer laat u toe om de remkracht te regelen, die met de tijd zal variëren al naargelang de slijtage van de remblokjes.

- De kruisvormige schroef met veer zal u toelaten om de slijtage van de remblokjes te compenseren en de goede stand van de remmen langs weerszijden van de velg te garanderen. De remblokjes zijn standaard. Vervang ze wanneer ze niet meer zichtbaar zijn.

Afmeting PSI Bar

20*1.75

26*1.95

26*1.75

28*1.5(700*35C)

26*1.75

40-65

50-85

40-65

2,8-4,5

3,5-5,9

2,8-4,5

Page 13

Schijfremmen

De schijfremmen moeten niet onderhouden worden. Spuit echter nooit olie of een smeermiddel op de schijf of de remvoering, bijvoorbeeld tijdens het onderhoud van de ketting of de derailleur. Indien dit gebeurt, moet de remvoering vervangen of ontvet worden.

Waarschuwing: Bij regen, zijn de remafstanden langer.

5) Regeling van het versnellingsmechanisme (derailleur)

De VAE Wayscral heeft tussen 3 en 8 manueel uitwisselbare versnellingen. Gebruik het rechter handvat om de gewenste wijziging uit te voeren. Hoe hoger de indicator, hoe moeilijker het trappen zal zijn en omgekeerd.

Regeling voor de systemen met externe derailleur (Basy315, City 415 en Sporty 455)

De derailleur is uitgerust met twee schroeven voor hoge en lage aanslag. De precieze regeling gebeurt aan de hand van het afstelwieltje. Het is aangeraden om uitsluitend van versnelling te veranderen tijdens het rijden om de derailleur niet te beschadigen.

6)Andere onderdelen Het bagagerek

De Elektrische fietsen van Wayscral zijn verkocht met vaste bagagedrager. De maximale laadmogelijkheid is 25kg (behalve Basy 315:15kg), er is een mogelijkheidheid om een babystoel of een aanhangwagen te bevestigen aan dit model. Het gedrag van uw fiets kan gewijzigd zijn wanneer uw bagagerek geladen is. Verdeel de bagage over de twee zijden om de stabiliteit van uw fiets te bevorderen. Iedere bagage moet stevig vastgesnoerd zijn aan het bagagerek. Het is belangrijk om, vóór elk gebruik na te kijken of er iets los hangt en kan vastgegrepen worden door het achterwiel van de fiets. De bagage mag de reflectoren en de verlichting van uw fiets niet bedekken.

Poot

Controleer, vóór elk gebruik, of de poot opgeklapt is.

Wiel en motor

Het is aangeraden om, na de eerste maand van gebruik, uw spaken aan te spannen om de impact van de tractie van de motor op uw voorwiel of achterwiel te beperken. Er kan een licht geluid ontstaan bij het starten van de motor. Dit geluid is normaal, want de motor start en ondersteunt het trappen. Dit geluid kan sterker worden wanneer de motor volledig belast wordt.

III. ONDERSTEUNING BIJ HET TRAPPEN, ACCU EN LADER

1) Ondersteuning bij het trappen Flexy 215, Basy 315, City 415, City 425, Sporty 455

De display laat u enerzijds toe om te kiezen tussen 3 hulpstanden bij het trappen en anderzijds om de laadstand van uw accu te kennen. Er zijn 3 hulpstanden beschikbaar: Low - Medium – High. Gebruik de + en – knoppen om van stand te veranderen. Vergeet niet dat hoe meer u beroep doet op de ondersteuning, hoe sneller de accu ontladen zal zijn.

City 515-City525

Uw display is samengesteld uit 2 delen: een LCD scherm en een controlehendel. Deze hendel, samengesteld uit 3 knoppen (Mode, pijl naar boven, pijl naar onder), laat u toe om alle nodige regelingen voor het goede gebruik van uw display uit te voeren.

Regeling voor de systemen met interne derailleur (Flexy 215, City 425, City 515 en City 525)

Om de interne derailleur Shimano Nexus te regelen, volstaat het om, met de 2de versnelling ingeschakeld, de beweegbare gele merkstreep tussen de twee vaste merktekens op de derailleur uit te lijnen.

23 24

De display van uw City 515 en/of City 525 is multifunctioneel:

- (1) Indicator voor de accu laadstand

- (2 et 3): Uurwerk

- (4) niveau trapondersteuning(1 tot 5)

- (5) Snelheid-km/h

- (6) Afgelegde afstand

- (7) Afstand in km

- (8) Ondersteuning bij starten (6km/u zonder trappen)

- Code Panne

1.Battery indicator 2.Timer: hh 3.Timer: mm

5.Speed area

8.Power assist walk

5.Speed unit

4.Power lever

6.Distance

7.Distance unit

Page 14

Druk op MODE om uw display in werking te stellen. Duw lang op MODE om hem weer uit te zetten. Druk tegelijk op « pijl naar boven » en « pijl naar onder » gedurende 3 seconden om de « mode regeling » te activeren. Gebruik « pijl naar boven » en « pijl naar onder », om regelingen uit te voeren; gebruik MODE om te bevestigen. Na het bevestigen gaat u naar de volgende regeling in de volgorde zoals hieronder vermeld.

Regelingen

- Uurwerk: wanneer u in regeling modus bent, stel het uur en de minuten in.

- Pieksnelheid Om te beantwoorden aan de Europese reglementering, is de maximum ondersteuning van uw City 515 en/of City 525 afgesteld op 25 km/u. U kunt de pieksnelheid afstellen tussen 10 en 25 km/u.

- Snelheidseenheid U hebt de keuze tussen de eenheid MPH ( miles per hour) of Km/u (Kilometer per uur). De afstandseenheid wordt automatisch aangepast in functie van de door u gemaakte keuze (MPH of Km/u).

Gebruik

- Snelheid (pedaalsnelheid, gemiddelde snelheid, pieksnelheid) Uw display duidt automatisch uw snelheid aan wanneer u begint te trappen. Hou « pijl naar boven » ingedrukt tijdens het trappen om de pieksnelheid weer te geven (MAX). Druk opnieuw om de gemiddelde snelheid weer te geven (AVG).

- Niveau van trapondersteuning U hebt de keuze tussen 5 ondersteuningsniveaus. 1 is de minimum ondersteuning en 5 de maximumondersteuning. Hoe hoger de ondersteuning, hoe sneller uw batterij zal ontladen. De standaardwaarde is 1. Gebruik « pijl naar boven » en « pijl naar onder » om van ondersteuningsniveau te veranderen

- Ondersteuning bij het starten Uw City 515 en / of City 525 is uitgerust met een ondersteuningssysteem bij het starten. Uw motor zal, zonder te trappen, uw fiets tot op een snelheid van 6km/u brengen. Deze functie kan u helpen op slechte en/of zeer hellende wegen. Druk lang op « pijl naar onder » om deze functie in werking te stellen.

- Diameter van uw wielen Om de afgelegde afstand en uw snelheid te berekenen, heeft de display de diameter van uw wielen nodig. De City 515 en/of City 525 is uitgerust met velgen van 26 duim. De standaardwaarde van uw display is dus 26 duim.

- Verlichting van de: 3 verlichtingsmodussen zijn beschikbaar.

- Displayverlichting « pijl naar boven » en « gebruiker centraal » tegelijk gedurende 3 seconden ingedrukt houden om uw displayverlichting te laten werken. Herhaal dezelfde handeling om uw display uit te zetten.

- Afgelegde afstand (Afstand van deze trip, Totale afstand) Druk op MODE om van de afstand van deze trip (TRIP) over te stappen op de totale afstand (ODO).

- Indicator voor de lading van de accu De laadstand van uw accu is leesbaar op 6 niveaus.

Logo

36V 6,6Ah

Autonomie

45km 35km 25km 15km

Flash Flash

25 26

<6km <3km

36V 13,2Ah

80km

60km

40km

20km <10km <5km

Page 15

Procedure voor het op nul stellen van uw display Om de teller op 0 te zetten moet u:

- Drukken op mode om de display te openen

- Tegelijk drukken op « pijl naar boven » en « pijl naar onder » gedurende 3 seconden

- Op mode drukken om het hieronder afgebeeld scherm te krijgen

- Druk op « pijl naar onder » om TC-Y af te beelden (zoals hieronder)

- Valideer door op Mode te drukken

2) Accu Aanbeveling bij eerste gebruik

De accu gedurende op zijn minst 6 uur opladen tijdens de eerste oplaadbeurt. Dit laat toe om de accu te initialiseren. De accu wordt u geleverd met een minimum lading, het is HEEL BELANGRIJK EEN MINIMUM OPLADING VAN 2 UUR UIT TE VOEREN OM DE 2 MAAND.

Flexy 215,City 415,City 425,Sporty 455,City 515 en City 525

KEY

Oranje: opladen Groen: opgeladen

Verplaats de plastieken beschermkap die het stopcontact beschermt om de aansluiting te maken. Steek de voedingsstekker in een elektrisch stopcontact et controleer of de led in de lader oplicht. Reken tussen Ontkoppel de lader wanneer de laadbeurt beëindigd is. Vergeet niet om uw accu te vergrendelen bij de installatie op de fiets.

Basy 315

Breng de sleutel van uw accu in de beschermingsgrendel en draai in tegenwijzerrichting terwijl u erop duwt om de grendel vrij te maken. Gebruik het handvat dat voorzien is om de accu te verwijderen. Haal ze uit haar behuizing. Het uiteinde van de lader goed in het stopcontact bevestigen dat zich bovenaan rechts van de accu bevindt, nadat u de plastieken beschermkap die ze beschermt hebt weggeschoven. Steek de voedingsstekker in een elektrisch stopcontact en controleer of alle stekkers correct in het stopcontact ingebracht zijn.

2,5-3h (accu 36V6,6 Ah) /5-6h(accu 36V13,2 Ah) voor een volledige oplaadbeurt.

Laat het zadel naar boven kantelen met de hiervoor voorziene hendel en borgpen om de accu uit haar slee te halen. De toegang tot de accu is nu vrij.

Controleer of uw accu ontgrendeld is en haal ze uit haar vergrendelingssysteem. Het uiteinde van de lader goed bevestigen in het stopcontact aan de achterkant van de accu naast het handvat.

27 28

KEY

Page 16

Rood: Oplading Groen : Opgeladen

Reken 4 tot 6 uur voor een volledige oplaadbeurt. Haal de lader uit het stopcontact wanneer de oplaadbeurt beëindigd is. Vergeet niet om uw accu te vergrendelen wanneer u ze op de fiets plaatst.

Autonomie van uw accu

Uw accu heeft een inloopperiode nodig en zal pas zijn definitieve autonomie hebben na een tiental maal gebruikt te zijn. Na het laden van uw accu, is het aangeraden om hem 20 tot 30 minuten te laten rusten vóór hem in gebruik te nemen. De autonomie van onze VAE Wayscral is als volgt: Flexy 215, City 415, City 425 ,Sporty 455 ,City 515 en City 525 Accu 36V6,6 Ah: 25-45 km Accu 36V13,2 Ah: 60-80 km Basy 315: 25-40km Accu lood 24V 10 Ah

Deze gebruiksmarge hangt af van verschillende gebruiksfactoren:

- De keuze van het niveau van trapondersteuning

- Het gewicht van de gebruiker

- De helling van de weg

- De bandenspanning

- De wind

- De geleverde inspanning bij het trappen

- Frequentie van stoppen en starten

- De buitentemperatuur

Waarschuwingen, voorzorgen

Het is aanbevolen om de accu’s regelmatig of na ieder gebruik te herladen. Er is geen geheugeneffect op deze accu’s. Het is aanbevolen, om de levensduur van uw accu zo goed mogelijk te verlengen:

- om warme plaatsen te vermijden (ideale oplaadtemperatuur 20°C)

- om de batterij na gebruik van de fiets 30 minuten te laten afkoelen Voorzorgen bij gebruik:

- Gebruik de accu uitsluitend voor de betrokken fiets.

- Gebruik uitsluitend de specifieke lader om de accu op te laden.

- Laad de accu uitsluitend in een goed verluchte plaats op.

- De accu niet aan hitte blootstellen of laden in volle zon.

- De accu niet uit elkaar halen of veranderen.

- De (+) en (-) aansluitingen van de accu niet verbinden met een metalen voorwerp.

- De accu niet aan vloeistoffen blootstellen.

- Geen beschadigde accu gebruiken.

- De accu niet verder opladen indien hij niet volledig opgeladen is na de theoretische oplaadtijd.

- De accu niet opladen indien hij een ongewone geur verspreidt, ongewoon warm wordt of als er iets abnormaal lijkt.

- De accu niet binnen het bereik van kinderen laten.

- Uw accu herladen vóór en na een langdurige opberging. De instructies vermeld op de lader van de accu volgen.

Levensduur van accu’s

Accu’s kunnen tekenen van vermindering van hun prestaties vertonen na talrijke oplaadbeurten. Dit zal afhangen van de gebruiksgewoonten van de VAE. Over het algemeen zal de energetische capaciteit met 20% tot 30% dalen na 500 cycli (opladen en ontladen) voor lithium accu’s en na 300 cycli voor loden accu’s. U moet uw afgedankte accu’s afgeven in uw winkel of in gespecialiseerde ophaalpunten voor recyclage. Gooi vooral uw accu bij zijn levenseinde niet in de natuur.

3) Lader

Gebruik enkel de lader die bijgeleverd is bij uw elektrische fiets. Vermijd alle contact met water tijdens het opladen van de batterij. Als het stopcontact nat zou zijn, gelieve te drogen vóór het gebruik. Voorzorgsmaatregelen:

- Lees de gebruiksaanwijzing vóór het gebruik van de lader.

- Voor binnengebruik ,niet blootstellen aan de regen.

- De klemmen van de lader niet kortsluiten met een metalen voorwerp.

- De lader niet demonteren of iets aan veranderen, in geval van problemen raadpleeg een bekwame hersteldienst.

- Plaats altijd de lader in een droge en goed geventileerde omgeving.

- Pas op: explosieve gassen. Vermijd vlammen en vonken. Zorg voor voldoende verluchting tijdens het opladen.

- De lader niet gebruiken met een beschadigde kabel of stekker.

- De lader niet aanraken met natte handen.

- Zorg ervoor dat de stekker van de lader correct verbonden is met het stopcontact alvorens het laden.

- Schakel de stroom uit voor het aansluiten of ontkoppelen van de batterijen.

- De lader niet te lang vasthouden tijden het opladen (risico handen te verbrand te worden)

- De lader niet op een onstabiele plaats zetten.

- De lader niet bedekken tijdens het opladen om zo oververhitting te voorkomen.

- Deze lader is ontworpen voor Lithium batterijen (behalve Basy 315: lood), niet gebruiken voor ander typen batterijen.

- Niet gebruiken voor niet-oplaadbare batterijen.

- Dit toestel is niet geschikt voor mensen (inclusief kinderen) met een fysieke, zintuiglijke of mentale beperking, of voor mensen met gebrek aan ervaring of kennis, behalve diegenen die toestemming hebben, van een verantwoordelijke of een toezichthouder van de veiligheid of instructies voorafgegaan aangaande het gebruik van het toestel.

- Het is aangeraden om kinderen in het oogl te houden om te vermijden dat ze spelen met het toestel.

- Buiten bereik van kinderen houden, dit product is geen speelgoed.

- Toestel niet blootstellen aan een warmtebron.

- Het toestel niet onderdompelen onder het water.

- De soepele kabel van dit toestel mag niet worden vervangen; in geval van schade, gelieve het toestel weg te werpen.

IV ONDERHOUD

1) Controle

Opmerking: U moet uw VAE geregeld door uw verkoper laten controleren om de veiligheid te garanderen en de onderdelen in goede staat van werking te houden:

Eerste controle: 1 maand of 150 km

- Nazicht van het aanspannen van de elementen: kruk, wiel, stang, pedalen, frame, zadelklem,

- Nazicht van de werking van de overbrenging en de ondersteuning,

- Nazicht van de regeling van de remmen

- Spanning en/of centreren van de wielen.

- Zorgen dat het stopcontact van de lader correct is aangesloten op de netvoeding voor het opladen.

29 30

Page 17

Elk jaar of 2000km

- Nazicht van de slijtageniveaus (remschoenen of remblokjes, overbrenging, banden),

- Controle van de lagers (behuizing van trapas, wielen, stuurinrichting, pedalen),

- Controle van de kabels (remmen, derailleur),

- Nazicht van de lichten,

- Spanning en/of centreren van de wielen. Elke 3 jaar of 6000km

- Vervanging van de overbrenging (ketting, vrijwiel, plateau),

- Vervangen van de banden,

- Controle van de slijtage van de wielen (spaken, velg)

- Spanning en/of centreren van de wielen.

- Vervanging van de remschoenen of remblokjes

- Controle van de elektrische functies.

2) Algemeen onderhoud

Uw fiets moet regelmatig onderhouden worden, voor uw veiligheid maar ook om er de levensduur van te verlengen. Het is belangrijk om de mechanische elementen regelmatig te controleren om de versleten onderdelen of onderdelen die tekenen van slijtage vertonen, te vervangen. Voor een veilig gebruik, controleer regelmatig de staat van de remmen en de velgen.

Reiniging

Moet gebeuren met een spons, een bakje met lauw zeepsop en een waterstraal (zonder druk). De flanken van de velgen en de remschoenen reinigen met alcohol of aceton. Wees bijzonder voorzichtig en gebruik geen waterstraal onder druk.

Smering

De smering van de verschillende bewegende onderdelen is essentieel en dit om corrosie te vermijden. Ze moet regelmatig gebeuren op de kogellagers die zich in de as van de wielen bevinden, op de ketting, de derailleur en de besturingskabels. Het is aangeraden om specifieke olie te gebruiken voor de ketting en de derailleur. Voor de andere componenten moet er vet gebruikt worden.

Regelmatige controles

De aanspanning van bouten en moeren: hefboom, kruk, pedalen, stangen. Het toe te passen torsiekoppel is als volgt:

Componenten

Pedalen op krukken

Krukken op kast

Aanspanning Stang

Aanspanning besturingsvrijloop

Remhandvat

Rembeugels

Zadel op slede

Aanspanring zadelstang Wiel met motor/

Wiel zonder motor Bagagerek

De andere torsiekoppels hangen af van de afmeting van de moeren: M4: 2,5 tot 4.0 N.m. , M5: 4.0 tot 6.0 N.m. , M6: 6.0 tot 7.5 N.m.

Aanbevolen koppel (NM) Bijzondere voorschriften

35-40

40-45

18-20

≥25

2.5-4

5-7.5

18-20

40-50/25-35

31 32

Schroefdraden invetten

V DIENST NA VERKOOP

1) Onderdelen onderworpen aan slijtage

De verschillende onderdelen onderworpen aan slijtage zijn standaardelementen. De versleten onderdelen steeds vervangen en/of vervangen door identieke componenten die te koop zijn in de handel of bij uw verkoper. Let op: Zoals alle mechanische componenten ondergaat een fiets hoge spanningen en slijtage. De verschillende materie en componenten kunnen op verschillende manieren reageren aan slijtage en vermoeidheid. Als de leef cyclus van een component overschreden word, kan hij plots breken en schade veroorzaken aan de fietser. Scheuren, breuken en/of verkleuringen in zones die hoge spanningen ondergaan, tonen aan dat deze componenten hun leef cyclus hebben overschreden en vervangen moeten worden.

2) Garantie van toepassing

Wij hebben uw fiets met de grootste zorg ontworpen en vervaardigd, en dit om u volledige tevredenheid te schenken. Echter, indien zou blijken dat uw product defecten vertoont, genieten u vanaf de aankoopdatum van een commerciële waarborg van:

• Levenslange garantie voor het kader: Basy 315,City 415,City 425,Sporty 455,City 515 en City 525

• 5 jaar voor het kader: Flexy 215

• 2 jaar voor de motor.

• 1 jaar voor de onderdelen, met uitsluiting van de onderdelen onderworpen aan slijtage (banden,

binnenbanden, remschoenen, handvaten, zadel, kabel).

• 2 jaar voor de lithium accu’s en 6 maand voor de loden accu’s. ( Breng uw afgedankte accu naar uw

winkel, hij zal gerecycleerd worden!) De gebruiker moet, om deze waarborg te laten gelden, het product aanbieden bij de distributeur, vergezeld van het kasticket of de aankoopfactuur. Deze waarborg, van toepassing in het land van aankoop, dekt alle gebreken van het product die geen gewoon gebruik mogelijk maken. De gebreken tengevolge van een slecht onderhoud, een oneigenlijk gebruik of indien de aanbevelingen van de fabrikant niet gevolgd werden, zijn niet gedekt. De waarborg dekt de gewone slijtage van onderdelen ten gevolge van het gebruik van het product niet. De garantieverlener is: contact: www.norauto.com.

De commerciële waarborg die hierboven voorzien is, beperkt de koper geenszins om zijn garantierecht uit te oefenen betreffende verborgen gebreken of niet-conformiteit, zoals voorzien is in de verschillende Europese landen. Voor meer informatie gelieve de wetgeving van toepassing in uw land te raadplegen

3) Werking en herstellingen

Lithium accu’s

Het oranje lampje van de oplader werkt niet tijdens het opladen

- Controleer of de connectoren correct aangesloten zijn. Het oranje lampje van de oplader wordt niet groen

- Doof de voeding en sluit na 5 seconden terug aan op het net. Hij kan verder opladen. Het oranje lampje van de oplader wordt onmiddellijk groen

- Controleer of de accu volledig opgeladen is.

-De zekeringen zijndoorgeslagen. Nooit uit elkaar halen. In geval van problemen, geef het toestel aan een gekwalificeerde hersteller (T3.15A/250V).

Loden accu’s

Het rode lampje van de oplader werkt niet tijdens het opladen.

- Controleer of de connectoren correct aangesloten zijn. Het rode lampje van de oplader wordt niet groen

- Doof de voeding en sluit na 5 seconden terug aan op het net. Hij kan verder opladen. Het rode lampje van de oplader wordt onmiddellijk groen

- Controleer of de accu volledig opgeladen is.

-De zekeringen zijndoorgeslagen. Nooit uit elkaar halen. In geval van problemen, geef het toestel aan een gekwalificeerde hersteller (T2A/250V).

Page 18

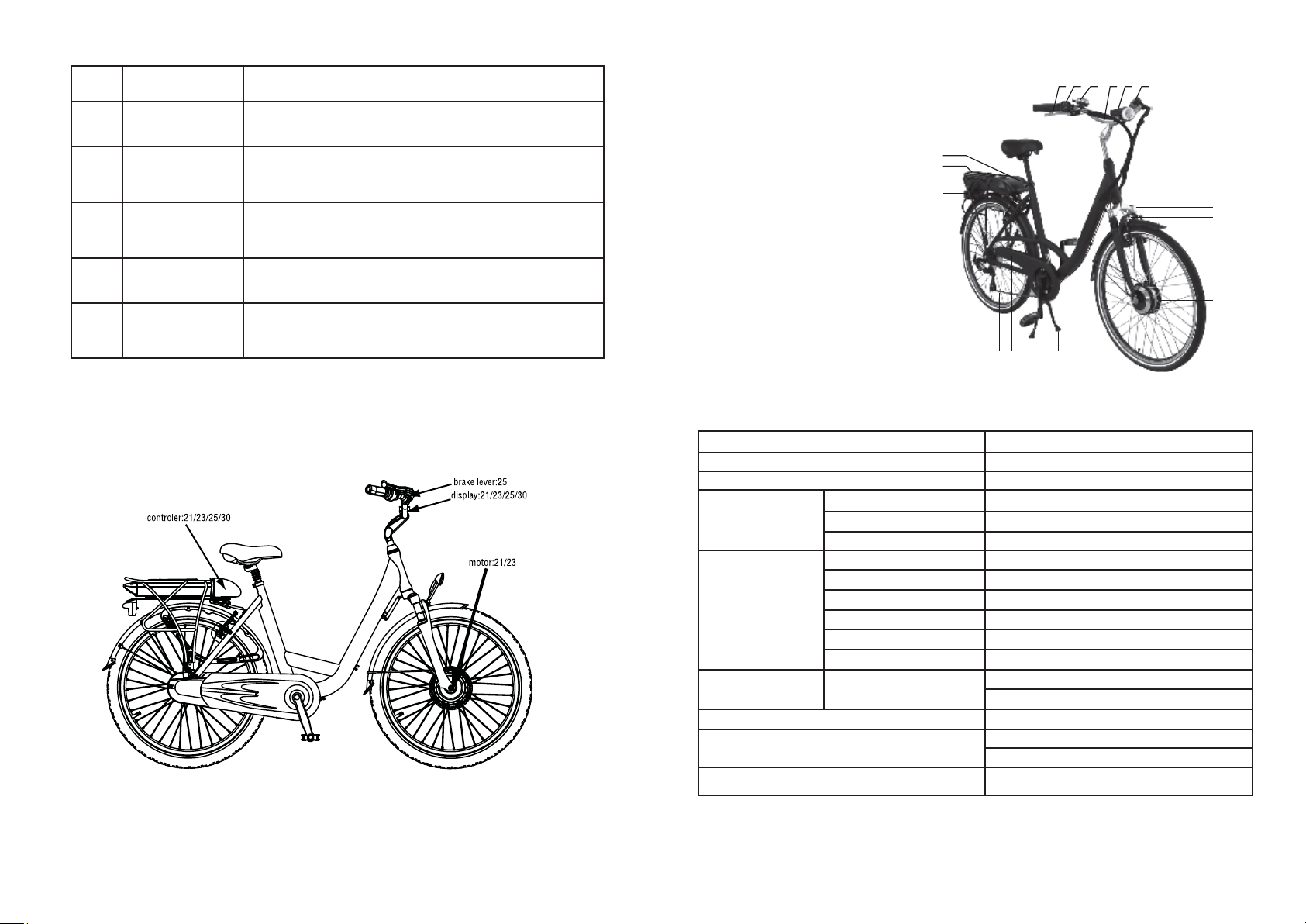

Code panne display City 515

Code

panne

21 Probleem met

Definitie

de accu

Motorprobleem aansluiting motor/ derailleur

Motorprobleem magnetische receptor

Probleem met remreceptor

Probleem teller / controller / met trappen

Oplossingen

- Controleer of de accu goed opgeladen werd

- Controleer of de accu goed aangesloten is. Indien u hem kunt vergrendelen is de accu goed geplaatst

- Controleer de zekeringen 3 kabels sturen de informatie door van de controleur naar de

motor en omgekeerd. De panne code 23 wil zeggen dat er een probleem is met een van deze kabels

- Contacteer uw verkoper

Een van de 3 receptoren die toelaten om de oriëntering van de motor te detecteren via wisseling in het magnetisch veld, werkt niet meer

- Contacteer uw verkoper De motor wordt stilgelegd elke keer als u remt. Een van de

receptoren is beschadigd

- Contacteer uw verkoper

- Controleer of de fiche op de controller goed aangesloten is

- Controleer of de verbinding tussen de teller en de controller goed insteekt

- Contacteer uw verkoper

Bijlage: Technische kenmerken

(1) Remhandvat

1 3 4 6

(2) Handvat van de versnellingshendel (3) Bel (4) Stuur (5) Koplamp vooraan (6) Display (7) Stang (8) Ophanging vooraan (9) V-brake remmen

20 19

18 17

(10) Band (11) Motor (12) Velgventiel (13) Poot (14) Pedaal (15) Bescherming ketting (16) Ketting (17) Achterlicht (18) Accu (19) Bagagerek (20) Controller

13141516

Flexy 215

Maximale draaglast Maximale snelheid met trapondersteuning < 25km/u Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Aandrijving

Accu

Oplader

Totaal gewicht van de fiets (met accu 6,6 Ah)

Afmetingen van de fiets

Afmeting banden 20 x 1.75duim

Elektrische motor Maximaal vermogen Spanning Type Spanning Capaciteit 6,6 Ah / 13,2 Ah Gewicht 2,1 kg / 3,6 kg

Oplaadtijd Aantal cycli 500-600

Specificaties

110 kg (gebruiker + last + fiets)

DC Brushless 250W 36V

Lithium 36V

2,5-3h /5-6h

Ingangsspanning 220V Uitgangsspanning 36V 20Kg

145 x 58cm 80 x 40cm(Afmetingen van de opgevouwen fiets)

8 9

33 34

Page 19

Basy 315

Maximale draaglast 110 kg (gebruiker + last + fiets) Maximale snelheid met ondersteuning < 25km/u Autonomie 25-40km

Elektrische motor

Aandrijving

Accu

Oplader

Totaal gewicht van de fiets (met accu) Afmetingen van de fiets 187 x 62cm Afmeting banden

Maximaal vermogen Spanning

Type Spanning Capaciteit 10Ah Gewicht 9kg

Oplaadtijd Aantal cycli 300

Specificaties

DC Brushless 250W 24V

Lood 24V

4 tot 6 uur

Ingangsspanning 230V Uitgangsspanning 24V 30Kg

26 x 1.95duim

City 515-City 525

Maximale draaglast Maximale snelheid met ondersteuning < 25km/u Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Elektrische motor

Aandrijving

Accu

Oplader

Totaal gewicht van de fiets (met accu 6,6 Ah) Afmetingen van de fiets

Afmeting banden

Maximaal vermogen Spanning

Type Spanning 36V Capaciteit 6,6 Ah / 13,2 Ah Gewicht 2,1 kg / 3,6 kg

Oplaadtijd Aantal cycli 500-600

Specificaties

110 kg (gebruiker + last + fiets)

DC Brushless 250W 36V

Lithium

2,5-3h /5-6h

Ingangsspanning 230V Uitgangsspanning 36V

24.5Kg

179 x 62cm 26 x 1.75duim

City 415 - City 425

Maximale draaglast Maximale snelheid met ondersteuning < 25km/u Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Elektrische motor

Aandrijving

Accu

Oplader

Totaal gewicht van de fiets (met accu 6,6 Ah) Afmetingen van de fiets 175 x 62cm

Afmeting banden 26 x 1.75duim

Maximaal vermogen Spanning

Type Spanning 36V Capaciteit 6,6 Ah / 13,2 Ah Gewicht 2,1 kg / 3,6 kg

Oplaadtijd Aantal cycli 500-600

Specificaties

110 kg (gebruiker + last + fiets)

DC Brushless 250W 36V

Lithium

2,5-3h /5-6h

Ingangsspanning 230V Uitgangsspanning 36V

City 415

25Kg

35 36

City 425

24Kg 170 x 62cm

24 x 1.75duim

Sporty 455

Maximale draaglast Maximale snelheid met ondersteuning < 25km/u Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Elektrische motor

Aandrijving

Accu

Oplader

Totaal gewicht van de fiets (met accu 6,6 Ah) Afmetingen van de fiets

Afmeting banden

Maximaal vermogen Spanning

Type Spanning 36V Capaciteit 6,6 Ah / 13,2 Ah Gewicht 2,1 kg / 3,6 kg

Oplaadtijd Aantal cycli 500-600

Specificaties

110 kg (gebruiker + last + fiets)

DC Brushless 250W 36V

Lithium

2,5-3h /5-6h

Ingangsspanning 230V Uitgangsspanning 36V 25Kg

180 x 62cm 28 x 1.50duim

Page 20

Gracias por la compra de su bicicleta con asistencia eléctrica Wayscral. Su bicicleta está equipada de una asistencia eléctrica al pedaleo que facilitará sus desplazamientos. La asistencia eléctrica tiene por objetivo suministrar un complemento al pedaleo. En el momento que comience a pedalear, el motor se activa y le ayuda con el esfuerzo. La asistencia eléctrica varia en función de la velocidad de la bicicleta, mayor en la salida, menor mientras la bicicleta está en marcha y desaparece al llegar a los 25 Km/h. Es importante conservar esta guía que le permitirá tener su bicicleta bien regulada y mantenida . Este manual debe leerse antes de la primera utilización del producto. Esta bicicleta eléctrica para adulto Wayscral se ha concebido siguiendo las exigencias de la norma europea: EN14764 y EN15194 y que son conformes a las exigencias de seguridad.

SUMARIO

I. ADVERTENCIAS / PRECAUCIONES II. PRIMERA PUESTA EN MARCHA / AJUSTES

1) Puesta a punto de los elementos de seguridad

2) Sillín y manillar

3) Neumáticos

4) Frenos

5) Velocidades

6) Otras piezas III. ASISTENCIA AL PEDALEO, BATERÍA Y CARGADOR

1) Asistencia al pedaleo

2) Batería

3) Cargador IV. MANTENIMIENTO

1) Revisiones

2) Mantenimiento general V. SERVICIO POST-VENTA

1) Piezas de desgaste

2) Aplicación de la garantía

3) Funcionamiento y solución de problemas Anexo : Especificaciones técnicas

38 38 38 39 40 40 41 42 42 42 45 48 48 48 49 50 50 50 50 52

I. ADVERTENCIAS / PRECAUCIONES

Elija un lugar seguro, alejado de la circulación para familiarizarse con su nueva bicicleta. La asistencia eléctrica se puede activar con fuerza, verifique que el manillar está recto y que la vía está despejada. Antes de cada utilización, asegúrese del buen estado en general de la bicicleta. Además, la utilización en la vía pública implica el cumplimiento del código de circulación. Desde el 1 de septiembre de 2008, los ciclistas deben llevar por la noche, un chaleco reflectante. La sociedad NGTS declina toda responsabilidad si el conductor de la bicicleta no respecta la normativa en vigor. Esta bicicleta está destinada a ser utilizada en vías urbanas. No se debe utilizar en terrenos sin asfaltar o en mal estado. No está concebida para un uso “todo terreno”. El hecho de no respetar estas advertencias puede entrañar una caída o un accidente y deteriorar de forma prematura e irreversible el estado de su bicicleta con asistencia eléctrica. Si la bicicleta es usada por un niño, los padres deben supervisar y asegurarse de que es capaz de utilizar la bicicleta con total seguridad. En el caso de condiciones climáticas inusuales (lluvia, frío, noche….) esté particularmente atento y adapte su velocidad y sus reacciones. Si transporta su bicicleta en el exterior de su vehículo (porta - bicicletas, barra de techo….), es recomendable retirar la batería y guardarla en un lugar seco y templado. En caso de duda, consulte con nuestros técnicos, le aconsejarán lo más adecuado, después de diagnosticar su bicicleta.

II. PRIMERA PUESTA EN CIRCULACIÓN / AJUSTES

Aunque su bicicleta haya sido objeto de una preparación minuciosa en nuestros talleres, es importante antes de toda primera utilización, asegurarse de los puntos siguientes.

1) Puesta a punto de los elementos de seguridad Iluminación

La iluminación suministrada, está compuesta de dos catadióptricos (uno de color blanco incluido en el faro delantero y uno rojo fijado sobre el porta-maletas trasero), de un foco delantero y de un foco trasero, de otros dos catadióptricos de color naranja posicionados entre los radios de las ruedas, los neumáticos reflectantes permiten tener una mayor visibilidad lateral. Faro delantero para las bicicletas de asistencia eléctrica Flexy 215, Basy 315, City 415, City 425, Sporty 455 Fijar el soporte del faro sobre el manillar, lo más centrado posible, gracias al “clip” suministrado. Introduzca el faro en el manillar empujando firmemente. Para la colocación de las pilas, es suficiente con abrir el faro, ejerciendo presión sobre el plástico ovalado transparente situado sobre el faro. Introducir las dos pilas (LR6 AA) respetando la polaridad. La conexión / desconexión del faro delantero se realiza desplazando el botón gris.

Faro delantero para las bicicletas de asistencia eléctrica City 515-525

Los modelos City 515 y City 525 están equipados de una iluminación delantera de alta calidad con LED ya instalada en la bicicleta. La conexión / desconexión del faro se realiza desplazando el interruptor trasero de la lámpara.

Faro trasero

Introducir las dos pilas (LR6-AA) respetando la polaridad. La conexión / desconexión se realiza desplazando el pequeño interruptor situado en el lateral de la lámpara.

ON/OFF

Page 21

El uso de casco

El uso de casco de bicicleta es altamente recomendable, especialmente para los niños. Garantiza una disminución de traumatismos craneales en caso de choque. Para más información, consulte a su distribuidor.

Timbre

El timbre le permitirá ser oído a 50 m. Verifique que su posición sobre el manillar permita fácilmente su uso.

2) Ajuste del sillín y el manillar

Es importante adaptar los reglajes de la bicicleta a su morfología.

Sillín

Para verificar la altura correcta del sillín, siéntese con las piernas rectas y el talón reposando sobre el pedal (fig. A). Durante el pedaleo la rodilla se plegará ligeramente (fig. B).

A B

En la regulación del sillín en su posición más baja, asegúrese que este no toca ningún componente de la bicicleta, como por ejemplo, la caja protectora de la batería. Compruebe que no sobrepasa la marca “máximo” en ningún momento.

max up

Manillar El manillar de su bicicleta se regula a la vez en altura y en inclinación.

Regulación para los modelos Flexy 215, Basy 315, City 415, City 425, Sporty 455

Para ajustar la altura del manillar, desenrosque el tornillo de cierre con una llave hexagonal tipo Allen y eleve la tija a la altura deseada (figura 1). Atención, no se debe ver la marca de “salida máxima” de la tija por encima del juego de dirección (figura 2). Para regular la inclinación del manillar, desenrosque el tornillo de la parte delantera con la ayuda de una llave hexagonal tipo Allen (figura 3)

figura 1 figura 2 figura 3

max up

Regulación para los modelos City 515- City 525

Levante el bloqueador presionando el botón negro hacia delante, después desenrosque el tornillo con una llave hexagonal tipo Allen y sitúe la tija a la altura deseada. Para ajustar la inclinación del manillar, levante el bloqueador de la misma manera y realice el ajuste.

3) Neumáticos

Verifique periódicamente la presión de los neumáticos. Circular con los neumáticos desinflados o inflados en exceso puede disminuir el rendimiento, provocar un desgaste prematuro, producir deterioros en las llantas, disminuir la autonomía o aumentar los riesgos de accidente. Si un desgaste importante o un corte son visibles en el neumático, reemplácelo antes de usar la bicicleta.

Presión

Modelo

Flexy 215

Basy 315

City 415

City 425 24*1.75 40-65 2,8-4,5

Sporty 455

City 515/525

4) Frenos

La maneta derecha activa su freno trasero y la maneta izquierda activa el freno delantero. Es recomendable repartir la fuerza de frenado en un 60/40 entre el delantero y el trasero. Su bicicleta Wayscral puede estar equipada de dos tipos diferentes de freno.

Frenos V-brake

Las zapatas se deben cerrar correctamente sobre el borde de las llantas. Deben situarse a una distancia igual de la llanta (alrededor de 3 mm). El estado de la llanta es importante para la eficacia del frenado, se recomienda por este motivo, una limpieza regular. Es necesario que obtenga la máxima frenada sin que las manetas de freno lleguen a tocar el manillar. Si esto ocurre, los frenos deben ser regulados.

- Un sistema de tuerca y contra-tuerca permite regular la fuerza de frenado que variará en el tiempo en función del desgaste de las zapatas de freno.

- El tornillo de cruz con muelle permite compensar el desgaste de las zapatas y asegurar una buena posición de los frenos a ambos lados de la llanta. Las zapatas de freno son estándar, se deben reemplazar en el momento no sean visibles.

Talla PSI Bar

20*1.75

26*1.95

26*1.75

28*1.5(700*35C)

26*1.75

40-65

50-85

40-65

2,8-4,5

3,5-5,9

2,8-4,5

39 40

Page 22

Frenos de disco

Los frenos de disco no necesitan ningún mantenimiento. Sin embargo, se debe evitar cualquier proyección de aceite o cualquier materia lubricante sobre las pastillas o sobre el disco, por ejemplo, durante el mantenimiento de la cadena o del cambio de velocidades. Si esto ocurriera es necesario cambiar las pastillas o desengrasarlas. Advertencia: En caso de lluvia, las distancias de frenado se alargan.

6) Otras piezas El porta-equipajes

Las bicicletas de asistencia eléctrica Wayscral se venden con un porta equipajes ya instalado. La carga máxima es de 25 Kg (excepto Basy 315:15 Kg), es posible la utilización de una silla para niños o un remolque en este modelo. Cuando el porta-equipajes está cargado, el comportamiento de su bicicleta puede verse modificado. Es recomendable repartir la carga de la bicicleta a los dos lados para favorecer la estabilidad de la bicicleta. La carga debe estar bien sujeta al porta-equipajes, antes de cada utilización, es importante que no haya elementos sueltos, elementos que cuelguen y que no exista riesgo de que nada se suelte y golpee la rueda trasera. La carga no debe ocultar los reflectantes, ni las luces de la bicicleta.

Caballete

Antes de toda utilización, revise que el caballete de la bicicleta está plegado.

Rueda y motor

Después del primer mes de utilización, es recomendable apretar los radios para limitar el impacto de la tracción del motor sobre las ruedas delantera y trasera. En el momento de la puesta en marcha del motor, es posible que se produzca un ligero ruido. Este ruido es normal. Este ruido puede volverse más importante cuanto mayor sea el rendimiento de la bicicleta.

III. ASISTENCIA AL PEDALEO Y BATERÍA

5) Regulación del cambio de velocidades

Las bicicletas con asistencia eléctrica disponen de entre 3 y 8 velocidades intercambiables manualmente. Utilice la maneta derecha para cambiar a la velocidad deseada. Cuanto mayor sea el indicador, mayor será el esfuerzo de pedaleo y cuanto menor sea el indicador menor será el esfuerzo a realizar.

Regulación para los sistemas con desviador externo, (Basy315, City 415 y Sporty 455)

El desviador está equipado de dos tornillos de apretado alto y bajo. La regulación de precisión se realiza con la ayuda de la rueda. Es recomendable realizar los cambios de velocidades siempre en marcha para no dañar el desviador.

Regulación para los sistemas con desviador interno (Flexy 215, City 425, City 515 y City 525)

Para regular el desviador interno Shimano Nexus, basta, con la segunda velocidad puesta, alinear la marca amarilla móvil entre las dos marcas fijas del desviador.

1) Asistencia al pedaleo Flexy 215, Basy 315, City 415, City 425, Sporty 455

El display permite al mismo tiempo, elegir 3 modos de ayuda al pedaleo y comprobar el estado de la carga de la batería. Existen tres modos de asistencia: Bajo – medio – alto, para cambiar de modo, utilizar los botones + y -. No olvidar que a mayor uso de la asistencia eléctrica, mayor gasto de la batería.

City 515-City525

El display está compuesto de dos partes diferentes, una pantalla LCD y un mando de control, compuesto de tres botones (modo, flecha arriba, flecha abajo), este mando permite realizar las regulaciones necesarias para el buen uso del display.

El display de la bicicleta City 515 y/o City 525 es multifunción:

- (1) Indicador de la carga de batería

- (2 y 3) Reloj

- (4) Nivel de asistencia (1 a 5)

- (5) Velocidad-km/h

- (6) Distancia recorrida

- (7) Distancia en KM

- (8) Asistencia al arranque (6km/h sin pedaleo)

- Código de averías.

1.Battery indicator 2.Timer: hh 3.Timer: mm

5.Speed area

8.Power assist walk

5.Speed unit

4.Power lever

6.Distance

7.Distance unit

41 42

Page 23

Presionar el botón MODE para poner en marcha el display. Mantener presionado el botón MODE para detenerlo. Presionar al mismo tiempo sobre << flecha arriba>> y <<flecha abajo>> durante 3 segundos para pasar al <<modo ajuste>>. Para hacer los ajustes utilizar la <<flecha arriba>> y <<flecha abajo>> para confirmar utilizar MODE. Después de haber confirmado, se pasa al siguiente ajuste siguiendo el orden detallado a continuación.

Ajustes

- Reloj : estando en el modo de ajuste, introducir la hora y los minutos

- Velocidad máxima En respuesta a la reglamentación europea, la asistencia máxima de las bicicletas City 515 y/o City 525 está limitada a 25 km/h. Es posible regular la velocidad de asistencia entre 10 y 25 km/h.

- Unidad de velocidad Se puede elegir entre MPH (millas por hora) o Km./H (kilómetros por hora). La unidad de distancia se ajusta automáticamente en función de la elección hecha. (MPH o Km/h).

Utilización

- Velocidad (velocidad de pedaleo, velocidad media, velocidad máxima). En el momento se comienza a pedalear, el display de la bicicleta indica automáticamente la velocidad. Mantener presionada <<flecha arriba>> durante el pedaleo para visualizar la velocidad máxima (MAX). Presionar de nuevo para visualizar la velocidad media (AGV).

- Nivel de asistencia Se puede elegir entre 5 niveles de asistencia eléctrica. El nivel de asistencia mínimo es el 1 y el máximo es el 5. A mayor nivel de asistencia, más rápidamente se descargará la batería. El valor por defecto es 1. Utilizar <<flecha arriba>> y <<flecha abajo>> para cambiar el nivel de asistencia.

- Asistencia al arranque El modelo City 515 y/o City 525 está equipado de un sistema de ayuda al arranque. Sin pedalear, el motor va a mantener la bicicleta a una velocidad de 6 Km/h. Esta función puede ayudar en caminos accidentados y/o fuertes desniveles. Para iniciar esta función, mantener presionado el botón <<flecha abajo>>.

- Iluminación del display Mantener presionado el botón <<flecha alta>> y <<mode en el medio>> durante 3 segundos para hacer funcionar la iluminación del display. Para apagar la iluminación, realizar la misma operación.

- Distancia recorrida (distancia actual, distancia total). Presionar el botón MODE para pasar de la distancia actual (TRIP) a la distancia total (ODO).

- Indicador de la carga de la batería. El estado de la batería se representa en seis niveles.

- Diámetro de las ruedas Para calcular la distancia recorrida por la bicicleta, es necesario introducir en el display la medida de las ruedas. El modelo City 515 y/o el modelo City 525 está equipado de llantas de 26 pulgadas, el valor por defecto del display es de 26 pulgadas.

- Iluminación del display : Hay disponibles tres modelos de iluminación.

Logo

36V 6,6Ah

Autonomie

45km 35km 25km 15km

Flash Flash

43 44

<6km <3km

36V 13,2Ah

80km

60km

40km

20km

<10km <5km

Page 24

Proceso de puesta a 0 del display

Para resetear el contador a 0, es necesario:

- Presionar sobre el botón MODE para encender el display.

- Presionar el botón <<flecha arriba>> y <<flecha abajo>> al mismo tiempo durante 3 segundos.

- Presionar el botón MODE para llegar a la pantalla siguiente.

- Presionar el botón <<flecha arriba>> para visualizar TC-Y como se muestra a continuación

- Validar presionando el botón MODE

2) Batería Consejo para la primera utilización

Es conveniente cargar la batería durante al menos 6 horas en la primera carga. Esto permite su inicialización. La batería esta proveída con un cargador mínimo. ES MUY IMPORTANTE REALIZAR UNA CARGA MÍNIMA DE 2 HORAS CADA 2 MESES.

Flexy 215,City 415,City 425,Sporty 455,City 515 y City 525

KEY

naranja:En carga Verde:Cargado

Deslizar el plástico protector de la toma para efectuar la conexión. Conectar la toma de alimentación en un enchufe eléctrico y verificar que el LED se enciende en el cargador. Para una carga completa mantener durante Desconectar el cargador de la toma cuando el proceso de carga haya terminado. Después de instalar la batería en la bicicleta no olvidar bloquearla

Basy 315

Introducir la llave de la batería en la cerradura y girar en el sentido inverso de las agujas de un reloj, mientras realiza una presión al mismo tiempo para desbloquear la cerradura. Utilizar el asa para retirar la batería. Extraerla de su alojamiento. Fijar la toma de la batería en el enchufe situado en la parte alta de la batería, y a su derecha, deslizar posteriormente el plástico para mayor protección. Conectar el enchufe del cargador en una toma eléctrica, verificando la perfecta conexión de todas las tomas.

2,5-3h (batería 36V6,6 Ah) /5-6h(batería 36V13,2 Ah).

Usando el gatillo y el pasador previsto a este efecto, hacer pivotar el sillín hacía arriba con el fin de poder extraer la batería. El acceso a esta queda libre.

Debe asegurarse que la batería está desbloqueada, retírela de su alojamiento. Conectar el cargador en la toma situada en la parte trasera de la batería, cerca del asa.

45 46

KEY

Page 25

Rojo:En carga Verde:Cargado

Cargar la batería de 4 a 6 horas para que esta sea completa. Desconectar el cargador de la toma cuando se termine la carga. No olvidar bloquear la batería después de su instalación en la bicicleta.

Autonomía de la batería

La batería está sujeta a un rodaje. Ella estará en su máxima autonomía después de una decena de usos. Después de cargar la batería, es recomendable dejarla reposar entre 20 a 30 minutos antes de su utilización. La autonomía de las bicicletas de asistencia eléctrica Wayscral son las siguientes: Flexy 215, City 415, City 425 ,Sporty 455 ,City 515 y City 525: Batería 36V6,6 Ah: 25-45 km Batería 36V13,2 Ah: 60-80 km Basy 315: 25-40km Batería Plomb 24V 10 Ah

Esta autonomía depende de varios factores de utilización:

- La elección del modo de asistencia.

- El peso del usuario

- El desnivel de la ruta

- El inflado de los neumáticos

- El viento

- Esfuerzo de pedaleo ejercido

- Arranques y frecuencia de paradas

- La temperatura exterior.

Advertencias, precauciones

Se recomienda recargar la batería de forma regular, o después de cada uso. No existe el efecto memoria en estas baterías.

Con el fin de prolongar la duración de la batería, se recomienda:

- Evitar los lugares calientes (temperatura de carga ideal 20C)

- Se debe dejar enfriar la batería 30 minutos antes de su utilización Precauciones de uso :

- Utilizar la batería únicamente en la bicicleta especificada.

- Utilizar únicamente el cargador específico suministrado para cargar la batería.

- Cargar la batería en espacios bien ventilados.

- No exponer la batería al calor o cargarla al sol.

- No desmontar o modificar la batería.

- No conectar el polo positivo (+) y el polo negativo (-) con un objeto metálico.

- No mojar la batería con ningún tipo de líquido.

- No utilizar una batería dañada.

- No continuar la carga de la batería si al final del tiempo teórico de carga no está completa.

- No utilizar la batería si produce un olor extraño, calor de forma inhabitual o si cualquier cosa parece fuera de lo normal.

- Mantener fuera del alcance de los niños.

- Recargar la batería antes de un almacenamiento prolongado y realizar la misma operación al terminar este almacenamiento.

- Respetar las instrucciones indicadas en la etiqueta del cargador de la batería.

47 48

Duración de la vida de las baterías

Las baterías pueden sufrir de un deterioro de sus funciones después de un gran número de cargas. Este deterioro dependerá del uso habitual de la bicicleta. De forma general, la capacidad de carga se reduce de un 20% a un 30% después de unos 500 ciclos (carga y descarga) para las baterías de litio y de 300 ciclos para las baterías de plomo. Desechar las baterías usadas en cualquiera de nu estras tiendas o en los puntos de recogida especializados en reciclaje. No desechar la batería usada en la naturaleza.

3) Cargador

Utilice únicamente el cargador que vino con su bicicleta eléctrica. Evite cualquier contacto con agua durante la recarga de la batería. Si un enchufe se moja, séquelo bien antes de usarlo. Precauciones de uso:

- Lea el manual de instrucciones antes de utilizar el cargador.

- Para uso interior, no exponer a la lluvia.

- No cortocircuitear los terminales del cargador utilizando un objeto metálico.

- No desmonte o modifique el cargador, en caso de problemas, lleve el aparato a un técnico cualificado.

- Coloque siempre el cargador en un ambiente seco y ventilado.

- Atención: Gas explosivo. Evite las llamas y chispas. Asegúrese de tener suficiente ventilación durante la carga.

- No utilice el cargador con un cable de alimentación o tarjetas dañadas.

- No toque el cargador con las manos mojadas.

- Asegúrese de que el enchufe del cargador está conectado correctamente a la red eléctrica para la carga.

- Desconecte la corriente antes de conectar o desconectar las conexiones de la batería.

- No toque el cargador mucho tiempo durante el proceso de carga (riesgo de quemaduras superficiales).

- No coloque el cargador de manera inestable.

- No cubra el cargador para evitar su sobrecalentamiento durante la carga.

- Este cargador ha sido diseñado para cargar baterías de Lithium ( Basy 315 plomo), no cargue un tipo incorrecto de batería.

- No utilice con baterías no recargables.

- El uso de este producto no esta previsto para personas (incluido niños) con capacidades físicas, sensoriales o mentales reducidas, o por personas sin experiencia o conocimiento, a menos que puedan beneficiarse a través de una persona responsable de su seguridad, de una vigilancia o de instrucciones previas que conciernen a la utilización del aparato.

- Conviene vigilar a los niños para asegurarse que no juegan con este producto.

- Mantenga el producto fuera del alcance de los niños, no es un juguete.

- No exponga el producto a una fuente de calor.

- No sumerja el producto.

- El cable flexible externo de este producto no puede ser reemplazado; en caso de daños en el cable, conviene desechar el producto.

IV MANTENIMIENTO

1) Revisiones

Aviso: Para asegurar la seguridad y mantener los componentes en una condición óptima, se debe hacer verificar la bicicleta de forma periódica por su vendedor:

Primera revisión: 1 mes o 150 km

- Verificar el ajuste de los elementos: rueda, potencia, pedales, manillar, tija del sillín.

- Verificar el funcionamiento de la transmisión y de la asistencia eléctrica.

- Verificar y reglaje de los frenos.

- Tensión de los radios de las ruedas.

Todos los años ó 2000 Km

- Verificación de los niveles de desgaste (zapatas o pastillas de freno, transmisión, neumáticos).

- Control de los rodamientos, (caja de pedalier, ruedas, dirección, pedales).

- Control de los cables, (freno, desviador)

- Verificación de la iluminación.

- Tensión de los radios de las ruedas.

Page 26

Todos los 3 años ó 6000Km

- Cambio de las transmisiones (cadena, rueda libre, platos)

- Cambio de neumáticos

- Control del desgaste de las ruedas (radios, llanta)

- Tensión de los radios de las ruedas.

- Cambio de las zapatas o pastillas de freno.

- Control de las funciones de freno.

2) Mantenimiento general

La bicicleta necesita un mantenimiento regular para su seguridad pero también para aumentar su duración de vida. Es importante controlar los elementos mecánicos periódicamente con el fin de asegurar si llega el caso de un cambio de las piezas desgastadas o en mal estado. Para una utilización segura, revise regularmente el estado de los frenos y las llantas.

Limpieza

Il doit être fait avec une éponge, une bassine d’eau tiède savonneuse ainsi qu’un jet d’eau (sans

pression). Nettoyez les ﬂancs des jantes et les patins de frein à l’alcool ou à l’acétone. Faites particulièrement attention à ne pas utiliser de jet d’eau sous pression.

Engrasado

El engrasado es esencial en los componentes móviles con el fin de evitar la corrosión, se debe realizar regularmente sobre los rodamientos situados en el eje de las ruedas, cadena, desviador de velocidades y cables. Es recomendable utilizar un aceite específico para la cadena y el desviador. Se debe utilizar grasa en los otros componentes.

Controles regulares

El apriete de la tortillería: Pedales, pedalier, potencias, etc. Los par de apriete que se deben aplicar son los siguientes:

Componentes Par de apriete (NM) Consignas particulares

Pedales en pedalier

Pedalier sobre caja

Cierre de la potencia

Juego de dirección

Palanca de freno

Estribo de freno

Sillín

Abrazadera tija de sillín Rueda con motor/

Rueda sin motor Porta equipajes

35-40

40-45

18-20

≥25

2.5-4

5-7.5

18-20

40-50/25-35

Graisser les filetages

V SPV

1) Piezas con desgaste

Los diferentes elementos sometidos a desgaste son estándar. Reemplazar siempre las piezas desgastadas y/o cambiar por componentes idénticos. Atención: Como todo componente mecánico, una bicicleta está sometida a cargas elevadas. Los diferentes materiales y componentes pueden reaccionar de forma distinta con el desgaste y la fatiga. Si se ha excedido la vida útil de un componente, puede romperse repentinamente y ser capaz de ocasionar lesiones al ciclista. Las grietas, arañazos y decoloraciones en áreas sometidas a cargas elevadas indican que el componente ha excedido su vida útil y debe ser sustituido.

2) Garantía

Se ha aportado el mayor esmero y cuidado en el diseño y fabricación de su bicicleta, para que esta le aporte entera satisfacción. Si aún así, su producto tiene algún defecto, usted se beneficia de una garantía comercial contando desde la fecha de compra:

• Garantia de por vida para el cuadroBasy 315,City 415,City 425,Sporty 455,City 515 y City 525

• 5 años para el cuadro:Flexy 215

• 2 años para el motor

• 1 año para las piezas, excepto piezas de desgaste (neumáticos, cámara de aire, zapatas de freno,

sillín, cable, etc.)

• 2 año para las baterías de litio y 6 meses para las baterías de plomo. (Entregue su batería usada en su tienda para su reciclado!).

Para poder beneficiarse de la garantía, es necesario presentar el producto, acompañado del ticket de caja o factura de compra. Esta garantía, aplicable en el país de la compra, cubre todos los defectos del producto que no permitan una utilización normal. No cubre los defectos por un mal mantenimiento, una mala utilización, o si no han sido respetadas las recomendaciones del fabricante. La garantía no cubre el desgaste normal sujeto a la utilización del producto. El garante es: contact: www.norauto.com.

La garantía comercial detallada anteriormente no limita e l derecho del comprador para actuar sobre garantías de vicios ocultos o de no-conformidad, que sean previstas en los diferentes países Europeos. Para una mayor información, diríjase a la ley en vigor de su país.

3) Funcionamiento y reparación

Baterías de litio La luz naranja del cargador no funciona durante la carga

- Verificar la perfecta conexión de todos los conectores. La luz naranja del cargador no pasa a luz verde

- Apagar la alimentación, después de 5 segundos volver a conectarla, continuar con la carga. La luz naranja del cargador pasa a verde inmediatamente.

- Verificar si la batería está completamente cargada.

-Los fusibles saltaron. No desmonte nunca. En caso de problemas, deje el dispositivo en manos de un técnico cualificado (T3.15A/250V).

Los otros par de apriete dependen de la medida de las tuercas: M4 : 2,5 a 4.0 N.m., M5: 4.0 a 6.0 N.m., M6: 6.0 a 7,5 N.M.

49 50

Baterías de plomo La luz roja del cargador no funciona durante la carga

- Verificar la perfecta conexión de todos los conectores. La luz roja del cargador no pasa a luz verde

- Apagar la alimentación, después de 5 segundos volver a conectarla, continuar con la carga. La luz roja del cargador pasa a verde inmediatamente.

- Verificar si la batería está completamente cargada.

-Los fusibles saltaron. No desmonte nunca. En caso de problemas, deje el dispositivo en manos de un técnico cualificado (T2A/250V).

Page 27

Código de avería display City 515

Código

de avería

Definición

Problema de la batería

Problema de motor

-conexión motor

-cambio de velocidades

Problema de motor

-conexión motor

-cambio de velocidades

Problema sensor de freno

Problema contador/ controlador / pedaleo

- Verificar que la batería esté bien cargada.

- Verificar que la batería esté bien conectada. Si se puede bloquear, la batería está bien colocada.

- Verificar los fusibles.

- Tres cables transmiten los datos del controlador al motor e inversamente.

- El código de avería 23 quiere decir que uno de esos cables tiene una avería.

- Contactar con el vendedor

- Uno de los 3 sensores que permiten detectar la orientación del motor vía la variación del campo magnético no funciona. Contactar con el vendedor

- Cada vez que se frena este sensor corta automáticamente el motor. Uno de los sensores está dañado.

- Contacte con el vendedor.

- Comprobar que la conexión del controlador esté bien realizada.

- Comprobar que la conexión entre el controlador y el contador sea correcta.

- Contacte con el vendedor.

Soluciones

Anexo: Características técnicas

(1) Maneta de freno (2) Maneta cambiador de velocidad (3) Timbre (4) Manillar (5) Faro delantero (6) Display (7) Potencia (8) Suspensión delantera (9) Frenos V-brake (10) Neumático (11) Motor (12) Válvula de la llanta (13) Caballete (14) Pedal (15) Protector cadena (16) Cadena (17) Luz trasera (18) Batería (19) Porte equipajes (20) Controlador

City 515

1 3 4 6

20 19

18 17

13141516

8 9

Carga máxima Velocidad máxima con asistencia < 25km/h Autonomía 6V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motorización

Batería

Cargador

Peso total de la bicicleta (con batería 6,6 Ah)

Medida de la bicicleta

Medida neumáticos 20 x 1.75pulgadas

51 52

Motor eléctrico Potencia max Tensión Tipo Tensión Capacidad 6,6 Ah / 13,2 Ah Peso 2,1 kg / 3,6 kg

Tiempo de carga Número de ciclos 500-600

Especificaciones

110 kg (usuario + carga + bicicleta)

DC Brushless 250W 36V

Lithium 36V

2,5-3h /5-6h

Tensión de entrada 230V Tensión de salida 36V 20Kg 145 x 58cm 80 x 40cm (Medida de la bicicleta plegada)

Page 28

Basy 315

City 515 - City 525

Carga máxima 110 kg (utsuario + carga + bicicleta) Velocidad máxima con asistencia < 25km/h Autonomía 25-40km

Motor eléctrico

Motorización

Batería

Cargador

Peso total de la bicicleta Dimensión de la bicicleta 187 x 62cm Medida neumáticos

Potencia max Tensión

Tipo Tensión Capacidad 10Ah Peso 9kg

Temps de charge Número de ciclos 300

Especificaciones

DC Brushless 250W 24V

Plomo 24V

4 a 6 horas

Tensión de entrada 230V Tensión de salida 24V 30Kg

26 x 1.95pulgadas

City 415 - City 425

Carga máxima Velocidad máxima con asistencia < 25km/h

Autonomía 6V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motor eléctrico

Motorización

Batería

Cargador

Peso total de la bicicleta (con batería 6,6 Ah) Dimension du vélo 175 x 62cm Taille Pneus 26 x 1.75pouces

Potencia max Tensión Tipo Tensión

Capacidad 6,6 Ah / 13,2 Ah Peso 2,1 kg / 3,6 kg

Tiempo de carga Número de ciclos 500-600

Especificaciones

110 kg (usuario + carga + bicicleta)

DC Brushless 250W 36V

Litio 36V

2,5-3h /5-6h

Tensión de entrada 230V Tensión de salida 36V

City 415 City 425

25Kg

24Kg 170 x 62cm 24 x 1.75pouces

Carga máxima Velocidad máxima con asistencia < 25km/h

110 kg (usuario + carga + bicicleta)

Autonomía 6V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motor eléctrico

Motorización

Batería

Cargador

Peso total de la bicicleta (con batería 6,6 Ah) Dimension du vélo 179x 62cm Taille Pneus 26 x 1.75pouces

Potencia max Tensión Tipo Tensión

Capacidad 6,6 Ah / 13,2 Ah Peso 2,1 kg / 3,6 kg

Tiempo de carga Número de ciclos 500-600

Especificaciones

DC Brushless 250W 36V

Litio 36V

2,5-3h /5-6h

Tensión de entrada 230V Tensión de salida 36V

24.5Kg

Sporty 455

Carga máxima Velocidad máxima con asistencia < 25km/h

110 kg (usuario + carga + bicicleta)

Autonomía 6V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motor eléctrico

Motorización

Batería

Cargador

Peso total de la bicicleta (con batería 6,6 Ah) Dimension du vélo 180x 62cm Taille Pneus 28 x 1.50pouces

Potencia max Tensión Tipo Tensión

Capacidad 6,6 Ah / 13,2 Ah Peso 2,1 kg / 3,6 kg

Tiempo de carga Número de ciclos 500-600

Especificaciones

DC Brushless 250W 36V

Litio 36V

2,5-3h /5-6h

Tensión de entrada 230V Tensión de salida 36V 25Kg

53 54

Page 29

Grazie e congratulazioni per aver acquistato la vostra bici ad assistenza elettrica Wayscral. La vostra bici è dotata di un’assistenza elettrica alla pedalata che faciliterà i vostri spostamenti. L’assistenza ha come obiettivo quello di fornire un supplemento alla pedalata. Nell’istante in cui cominciate a pedalare, il motore si attiva e vi aiuta nello sforzo. L’assistenza varia in funzione della velocità della bici : elevata alla partenza, meno sostenuta quando la bici è in viaggio, assente quando la bici raggiunge i 25 km/h. E’ importante conservare questo manuale che vi permetterà di regolare correttamente la vostra bici e fare una buona manutenzione. Questo manuale deve essere letto prima del primo utilizzo. Questa bici ad assistenza elettrica per adulti Wayscral è stata concepita seguendo le richieste delle norme Europee: EN 14764 et EN 15194, che sono conformi ai requisiti di sicurezza.

INDICE

I. AVVERTENZE / PRECAUZIONI II. PRIMA MESSA SU STRADA / REGOLAZIONI

1) Messa in posa degli elementi di sicurezza

2) Sella e manubrio

3) Gomme

4) Freni

5) Velocità

6) Atre parti III. ASSISTENZA ALLA PEDALATA, BATTERIA E CARICATORE

1) Assistenza alla pedalata

2) Batteria

3) Caricatore IV. MANUTENZIONE

1) Revisioni

2) Manutenzione generale V. SERVIZIO POST VENDITA

1) Pezzi di ricambio

2) Garanzia applicabile

3) Funzionamento e Riparazione Allegato : specifiche tecniche

56 56 56 57 58 58 59 60 60 60 63 66 66 66 67 68 68 68 68 70

I. AVVERTENZE / PRECAUZIONI

Per famigliarizzare con il vostro veicolo, scegliete un luogo sicuro, lontano dalla circolazione. L’assistenza può attivarsi con molta forza, verificate che il manubrio sia ben dritto e che la via sia sgombra. Prima di ogni utilizzo, assicuratevi che la vostra bici sia in un buono stato generale. Inoltre la circolazione su strada pubblica impone il rispetto del codice della strada e delle regole di circolazione. Dal 1° settembre 2008, i ciclisti devono indossare di notte, fuori dai centri urbani, un gilet riflettente. La società NGTS declina ogni responsabilità se il conducente della bici non rispetta la regolamentazione in vigore. Questa bici è destinata ad essere utilizzata su strade urbane. Non è destinata ad utilizzo su strade non asfaltate o in cattivo stato. Non è concepita per un uso « su terra ». Il mancato rispetto di queste avvertenze può causare una caduta o un incidente e deteriorare in maniera prematura e irreversibile lo stato della vostra bici ad assistenza elettrica. Se la bici è usata da un bambino, i genitori devono sorvegliarlo e assicurarsi che sia in grado di usare la bici in completa sicurezza. In caso di condizioni climatiche particolari (pioggia, freddo, notte…), siate particolarmente vigili e adattate conseguentemente la vostra velocità e le vostre reazioni. Durante il trasporto della vostra bici all’esterno del vostro veicolo (portabici, barre da tetto…), si consiglia di togliere la batteria e di lasciarla in un luogo temperato. In caso di dubbi, non esitate a contattare i nostri tecnici, vi consiglieranno al meglio in base alla diagnostica della vostra bicicletta.

II. PRIMA MESSA SU STRADA / REGOLAZIONI

Nonostante la vostra bici Wayscral sia stata oggetto di una minuziosa preparazione nelle nostre officine, è importante prima del primo utilizzo che osserviate i seguenti punti.

1) Sistemazione degli elementi di sicurezza Illuminazione

La bici è dotata di un sistema di illuminazione composto da : due catadiottri ( uno bianco incluso nel faro anteriore e uno rosso fissato sul porta bagagli posteriore), un faro anteriore e uno posteriore, altri due catadiottri arancio posizionati tra i raggi delle ruote, le gomme riflettenti vi permettono di essere visti lateralmente. Faro anteriore per le VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455 Fissate il supporto del faro sul manubrio, il più centralmente possibile grazie al fermaglio fornito. Inserite il faro sul manubrio spingendolo con forza. Per mettere le pile, è sufficiente aprire il faro esercitando una pressione sulla plastica ovale trasparente situata sul faro. Inserite le due pile (LR6 AA) rispettando la polarità. Il faro anteriore si attiva e disattiva spostando il pulsante grigio. Faro anteriore City 515-525 Le vostre VAE City515 e/o City 525 sono dotate di un’illuminazione anteriore a LED di alta qualità, già installata sulla bici. Il faro anteriore si attiva e disattiva spostando l’interruttore dietro il faro. Faro posteriore Inserite le due pile (LR 6 AA) rispettando la polarità. Attivate/disattivate il faro posteiore spostando il piccolo interruttore situato sul lato del faro.

ON/OFF

Page 30

Indossare un casco

E' fortemente raccomandato indossare un casco da bici, in particolare per i bambini. Il casco garantisce una minore possibilità di incorrere in traumi cranici in caso di caduta. Per maggiori informazioni, rivolgetevi al vostro rivenditore.

Campanello

Il campanello vi permetterà di essere uditi a 50 m. Verificate che abbia una posizione sul manubrio che lo renda facile da utilizzare.

2) Regolazione della sella e del manubrio

E’ importante adattare le regolazioni della vostra bici alla vostra morfologia.

Sella

Per verificare l’altezza corretta della sella, bisogna essere seduti a gambe tese, il tallone poggiato sul pedale (fig. A). Durante la pedalata, il ginocchio sarà leggermente piegato (fig. B).

A B

Se regolate la sella nella posizione più bassa, assicuratevi che non tocchi alcun componente della bici come per esempio il guscio di protezione della batteria. Allo stesso modo, fate attenzione a non superare il livello massimo.

max up

Manubrio Il manubrio della vostra bici può essere regolato in altezza e in inclinazione.

Regolazione per le VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455 Per regolare l’altezza del manubrio, aprite la vite di chiusura con una chiave esagonale Allen e sollevate l’asta del manubrio all’altezza desiderata. (figura 1). Attenzione, non bisogna che si veda il livello di uscita massima dell’asta del manubrio al di sopra del gioco di direzione (figura 2). Per regolare l’inclinazione del manubrio, aprite la vite anteriore con una chiave esagonale Allen (figura

3).

figura 1 figura 2 figura 3

max up

Regolazione per le City 515- City 525 Togliete il fermo premendo il pulsante nero in avanti poi aprite la vite di chiusura con una chiave esagonale Allen e alzate l’asta del manubrio all’altezza desiderata. Per regolare l’inclinazione del manubrio, togliete il fermo allo stesso modo e regolate il manubrio.

3) Gomme

Verificate periodicamente la pressione delle gomme. Muoversi con delle gomme non sufficientemente gonfie o troppo gonfie può nuocere al rendimento, provocare usura prematura, causare dei deterioramenti a livello del cerchio, diminuire l’autonomia o aumentare i rischi di incidente. Se su una gomma è visibile un’usura importante o un taglio, sostituitela prima di utilizzare la bici.

Pressione

MODELLO

Flexy 215

Basy 315

City 415

City 425 24*1.75 40-65 2,8-4,5

Sporty 455

City 515/525

4) Freni

La leva freno di destra attiva il vostro freno posteriore, quella di sinistra attiva il vostro freno anteriore. Si raccomanda di ripartire in media la vostra forza di frenata a 60/40 tra l’anteriore e il posteriore. La vostra bici Wayscral può essere dotata di 2 tipologie di freni.

Freni V-brake

Le ganasce devono chiudersi correttamente sul bordo dei cerchi. I pattini devono essere ad uguale distanza dal cerchio (circa: 3mm). Lo stato del cerchio incide fortemente sull’efficacia della frenata. Si consiglia quindi di pulirlo regolarmente. Occorre che possiate ottenere la potenza massima di frenata senza che le leve dei freni tocchino il manubrio. Se non è così, i vostri freni devono essere regolati.

- Un sistema di dadi e di controdadi vi permette di regolare la forza di frenata che varierà nel tempo in funzione dell’usura dei pattini del freno.

- La vite cruciforme con molla vi permetterà di compensare l’usura dei pattini e assicurare la buona posizione dei freni da una parte e dall’altra del cerchio. I pattini del freno sono standard, sostituiteli quando non sono più visibili.

Misura PSI Bar

20*1.75

26*1.95

26*1.75

28*1.5(700*35C)

26*1.75

40-65

50-85

40-65

2,8-4,5

3,5-5,9

2,8-4,5

57 58

Page 31

Freni a disco

I freni a disco non necessitano di manutenzione. Nonostante questo, fate attenzione a non gettare mai dell’olio o altri prodotti lubrificanti sul disco o sulle pastiglie, per esempio in occasione della manutenzione della catena o del deragliatore. Se questo succede, occorrerà cambiare le pastiglie, o sgrassarle. Avvertenza: in caso di pioggia le distanze di frenata si allungano.

5) Regolazione del deragliatore

Le VAE Wayscral hanno 3-8 velocità intercambiabili manualmente. Utilizzate la maniglia destra per effettuare il cambiamento desiderato.Più l’indicatore è elevato,più sarà difficile pedalare e viceversa.

Regolazione per i sistemi a deragliatore esterno ( Basy315, City 415 e Sporty 455)

Il deragliatore è dotato di due viti di fine corsa alta e bassa. La regolazione della precisione si effettua con l’aiuto della manopola. Si consiglia di effettuare sempre i cambi di velocità durante la marcia per non danneggiare il deragliatore.

Regolazione per sistemi con deragliatore interno (Flexy 215, City 425, City 515 e City 525)

Per regolare il deragliatore interno Shimano Nexus, è sufficente, ingranare la 2° marcia e allineare il segnale giallo mobile tra i due 2 tratti fissi sul deragliatore.

6)Altre parti Il porta bagagli

Le VAE WAyscral sono vendute con un portabagagli già fissato il cui carico massimo consentito è di 25 Kg (tranne che la Basy 315 che è di 15Kg). E' poss ibi le fissare un seggiolino bimbo o un rimorchio. Quando il porta bagagli è carico, il comportamento della vostra bici può modificarsi. Ripartite il carico dei bagagli sui due lati per favorire la stabilità della vostra bici. Tutto il bagaglio deve essere solidamente fissato al porta bagagli ; prima di ogni utilizzo è importante verificare che nulla penda nel vuoto e rischi di finire nella ruota posteriore della bici. I bagagli non devono coprire i catadiottri e le luci della vostra bici.

Cavalletto

Prima di ogni utilizzo, verificare bene che il cavalletto sia alzato.

Ruota e motore

Dopo il primo mese di utilizzo, si consiglia di stringere i raggi per limitare l’impatto della trazione del motore sulla vostra ruota anteriore o posteriore. Durante l’avvio del motore, si potrà udire un leggero rumore. Questo rumore è normale quando il motore si avvia e assiste la pedalata. Questo rumore può diventare forte quando è pienamente sollecitato.

III. ASSISTENZA ALLA PEDALATA E BATTERIA

1) Assistenza alla pedalata Flexy 215, Basy 315, City 415, City 425, Sporty 455

Il display vi permette di scegliere 3 modalità di aiuto alla pedalata e di vedere lo stato di carica della vostra batteria. Sono disponibili 3 modalità di assistenza: Bassa Media – Alta, per cambiare modalità utilizzate i pulsanti + e - . Non dimenticate che più userete l’assistenza, più la batteria si scaricherà rapidamente.

City 515-City525

Il vostro display è composto da 2 parti, uno schermo LCD e una manetta di controllo. Composta da 3 pulsanti (Modalità, freccia in su, freccia in giù), questa manetta vi permetterà di effettuare tutte le regolazioni necessarie per il buon utilizzo del vostro display.

Il display del vostro City515 e/o City525 è multifunzione:

- (1) Indicatore di carica della batteria

- (2 e 3) : Orologio

- (4) Livello di assistenza (1 à 5)

- (5) Velocità-km/h

- (6) Distanza percorsa

- (7) Distanza in km

- (8) Assistenza alla partenza (6km/h senza pedalata)

- Codice del guasto

1.Battery indicator 2.Timer: hh 3.Timer: mm

5.Speed area

8.Power assist walk

5.Speed unit

4.Power lever

6.Distance

7.Distance unit

59 60

Page 32

Premete MODE per avviare il vostro display. Tenete premuto MODE per spegnerlo. Premete allo stesso tempo « freccia in su » e « freccia in giù » per 3 secondi per entrare in « modalità regolazioni » Per effettuare le regolazioni usate « freccia in su » e « freccia in giù », per confermare usate MODE. Dopo aver confermato passate alla prossima regolazione secondo l’ordine sotto riportato.

Regolazioni

- Orologio: quando siete in modalità regolazioni, potete aggiornare l’ora e i minuti.

- Velocità massima Per rispettare la regolamentazione europea, l’assistenza massima della vostra City 515 e/o City 525 è regolata a 25 km/h. Potete regolare la velocità massima tra 10 e 25 km/h.

- Unità di velocità Potete scegliere tra l’unità MPH (miglia per ora) o Km/H (chilometro per ora). L’unita di distanza si regolerà automaticamente in funzione della scelta che avete fatto (MPH o Km/h).

Utilizzo

- Velocità (velocità della pedalata, velocità media, velocità massima) Quando la pedalata comincia, il vostro display indica in automatico la velocità. Tenete premuto « freccia in su » durante la pedalata per visualizzare la velocità massima (MAX). Premete nuovamente per vedere la velocità media (AVG).

- Livello di assistenza Potete scegliere tra 5 livelli di assistenza. 1 è l’assistenza minima e 5 l’assistenza massima. Più l’assistenza è elevata più in fretta la batteria si scaricherà. Il valore di default è 1. Utilizzate « freccia in su » e « freccia in giù » per cambiare il livello di assistenza.

- Assistenza alla partenza La vostra City 515 e City 525 è dotata di un sistema di aiuto alla partenza. Senza pedalare, il vostro motore porta la bici a 6 km/h. Questa funzione vi può aiutare nelle strade accidentate e/o con forti dislivelli. Per attivare questa funzione, tenete premuto « freccia in giù ».

- Diametro delle vostre ruote Per calcolare la distanza percorsa e la vostra velocità, il display ha bisogno di conoscere la dimensione delle vostre ruote. La City515 e/o W525 è dotata di cerchi da 26 pollici, Il valore di default del vostro display è quindi 26 pollici.

- Illuminazione del display : sono disponibili 3 modalità di illuminazione

- Illuminazione del display Tenere premuto « freccia in su» e «mode al centro » per 3 secondi per attivare l’illuminazione del vostro display. Per disattivarla, procedere allo stesso modo.

- Distanza percorsa (Distanza in corso, Distanza totale) Premere MODE per passare dalla distanza in corso (TRIP) alla distanza totale (ODO).

- Indicatore di carica della batteria Lo stato di carica della vostra batteria è leggibile su 6 livelli.

Logo

36V 6,6Ah

Autonomie

45km 35km 25km 15km

Flash Flash

61 62

<6km <3km

36V 13,2Ah

80km 60km 40km

20km <10km <5km

Page 33

Procedura di Reset del display

Per rimettere a 0 il contatore occorre :

- Premere Mode per avviare il display

- Premere « freccia in su» e « freccia in giù» allo stesso tempo per 3 secondi

- Premrere Mode per passare alla schermata sottoriportata

Oranje: chargement Vert: chargé

- Premere « freccia in giù » per arrivare su TC-Y come qui sotto

- Validare premendo Mode

2) Batteria Consigli per il primo utilizzo

Al momento della prima ricarica, caricate la batteria per almeno 6 ore. Questo permette di inizializzarla. La batteria vi è stata consegnata con una carica minima, E’ MOLTO IMPORTANTE EFFETTUARE UNA CARICA MINIMA DI 2 ORE OGNI DUE MESI.

Flexy 215,City 415,City 425,Sporty 455,City 515 e City 525

KEY

Assicuratevi che la vostra batteria sia sbloccata, toglietela dal suo alloggiamento. Fissare bene l’estremità del caricatore nella presa situata dietro la batteria, vicino all’impugnatura.

Fate scivolare il guscio di plastica che protegge la presa, per effetture il collegamento. Collegare la spina di alimentazione ad una presa elettrica e verificare che il led sul caricatore si accenda. Per una ricarica completa occorrono tra le

2,5-3h (batteria 36V6,6 Ah) /5-6h(batteria 36V13,2 Ah).

Quando la ricarica è terminata scollegate il caricatore dalla presa. Non dimenticate di bloccare la vostra batteria dopo il riposizionamento sulla bici.

Basy 315

Utilizzando il dispositivo di chiusura sella, e agendo sul perno previsto a tale scopo, fate ruotare la sella verso l’alto per poter

estrarre la batteria dalla sua guida. L’accesso alla batteria è ora possibile.

Inserite la chiave della vostra batteria nella serratura di protezione e ruotate in senso antiorario premendo per sbloccare la serratura. Usate l’apposita maniglia per estrarre la batteria. Toglietela dal suo alloggiamento. Fissate bene l’estremità del caricatore nella presa situata in alto a destra della batteria, dopo aver fatto scivolare il guscio in plastica che la protegge. Collegate la presa di alimentazione ad una presa elettrica e verificate che tutto sia ben connesso.

63 64

KEY

Page 34

Rood: Oplading Groen : Opgeladen

Per una ricarica completa occorrono da 4 a 6 ore. Quando la ricarica è terminata scollegate il caricatore. Non dimenticate di bloccare la vostra batteria dopo il suo riposizionamento sulla bici.

Autonomia della vostra batteria

La vostra batteria è soggetta a rodaggio. Avrà un’autonomia definitiva dopo una dozzina di utilizzi. Dopo la ricarica della vostra batteria, si consiglia di lasciarla riposare 20-30 minuti prima dell’utilizzo. L’autonomia della nostra VAE Wayscral è la seguente : Flexy 215, City 415, City 425 ,Sporty 455 ,City 515 et City 525: Batteria 36V6,6 Ah: 25-45 km Batteria 36V13,2 Ah: 60-80 km Basy 315: 25-40km Batteria

Piombo 24V 10 Ah

Il numero di Km in autonomia dipende da diversi fattori di utilizzo :

- la scelta della modalità di assistenza

- il peso dell’utente

- il dislivello della ruota

- il gonfiaggio delle gomme

- il vento

- lo sforzo della pedalata fornito

- l’avviamento e frequenza delle tappe

- la temperatura esterna

Precauzioni

Si raccomanda di ricaricare le batterie regolarmente, o dopo ogni utilizzo. Non c’è nessun effetto memoria su queste batterie. Al fine di massimizzare la durata di vita della vostra batteria, si consiglia:

- di evitare i luoghi caldi (temperatura di ricarica ideale 20C)

- di lasciare raffreddare la batteria per 30 minuti dopo l’uso della bici

Precauzioni d’uso :

- Utilizzare la batteria unicamente per questa bici.

- Per ricaricare la batteria utilizzare unicamente il caricatore specifico incluso

- Ricaricare la batteria solo in un luogo ben ventilato.

- Non esporre la batteria al calore e non ricaricarla in pieno sole.

- Non smontare o modificare la batteria.

- Non collegare le connessioni (+) e (-) della batteria ad un oggetto metallico

- Non esporre la batteria a dei liquidi.

- Non usare una batteria danneggiata.

- Non continuare a ricaricare la batteria se la carica non è completa al termine del tempo di carica teorico.

- Non utilizzare la batteria se emette un odore strano, scalda in maniera non normale o se qualcosa appare anomalo.

- Non lasciare la batteria alla portata dei bambini.

- Ricaricare la vostra batteria prima di un lungo inutilizzo e alla ripresa. Rispettate le istruzioni riportate sull’etichetta del caricatore della batteria.

Durata di vita delle batterie

Dopo un gran numero ricariche, le batterie possono soffrire di un peggioramento delle loro prestazioni. Questo dipende dalle abitudini di utilizzo della VAE. In linea generale, la capacità energetica sarà ridotta del 20-30% al termine di 500 cicli (ricarica e scaricamento) per le batterie al litio e di 300 cicli per le batterie al piombo. Dovrete consegnare le vostre batterie usate al negozio in cui avete acquistato la bici oppure nei punti di raccolta specializzati in riciclaggio. Sopratutto non gettate le vostre batterie nella natura.

3) Caricatore

Utilizzare soltanto il caricabatterie che è stato fornito con la vostra bici elettrica . Evitate qualsiasi contatto con l'acqua durante la ricarica della batteria. Se si bagnasse una presa, asciugate bene prima di qualsiasi utilizzo. Precauzioni d'uso :

- Leggere il manuale prima di utilizzare il caricabatterie.

- Per uso interno, o non esporre alla pioggia.

- Non provocare corto circuito agli spinotti del caricabatterie utilizzando un oggetto metallico.

- Non smontare o modificare il caricabatterie, in caso di problema, affidare l'apparecchio ad un riparatore qualificato.

- Sistemare il caricabatterie sempre in un ambiente ben areato e asciutto,

- Attenzione : Gas esplosivi. Evitare le fiamme e le scintille. Garantire un'aereazione sufficiente durante la carica.

- Non utilizzare il caricabatterie con un cavo d'alimentazione o degli spinotti rovinati (danneggiati).

- Non toccare il caricabatterie con le mani bagnate.

- Assicurarsi che la presa del caricabatterie sia correttamente connessa alla presa di rete per la carica.

- Sconnettere l'alimentazione prima di collegare o scollegare le connessioni sulla batteria.

- Non toccare il caricabatterie troppo a lungo durante la carica (rischio di bruciatura superficiale).

- Non posizionare il caricabatterie in modo instabile.

- Non coprire il caricabatterie per evitare il surriscaldamento durante la carica.

- Questo caricabatterie è concepito per caricare delle batterie al Litio ( tranne che la Basy315:piombo), non caricare una batteria danneggiata o diversa dal piombo.

- Non utilizzare su una batteria non ricaricabile.

- Questo apparecchio non è previsto per essere utilizzato da persone (ivi compresi i bambini) le cui capacità fisiche, sensoriali o mentali sono ridotte, o da persone prive di esperienza o di conoscenza, salvo se esse hanno potuto beneficiare, tramite l'intermediario di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni preliminari riguardo l'utilizzo dell'apparecchio.

- E' necessario sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio.

- Lasciare fuori dalla portata dei bambini, questo prodotto non è un giocattolo.

- Non esporre il prodotto ad una sorgente di calore.

- Non immergere il prodotto.

- Il cavo flessibile esterno di questo prodotto non può essere sostituito ; in caso di danneggiamento del cavo, occorre smaltire il prodotto.

IV MANUTENZIONE

1) Revisioni

Ricorda : per assicurare la sicurezza e mantenere i componenti in una buona condizione di funzionamento, occorre far verificare la vostra VAE periodicamente dal vostro rivenditore.

Prima revisione : 1 mese o 150 km

- Verifica della chiusura degli elementi: manovella, ruota, manubrio, forcella, pedali, catena, staffa della sella

- Verifica del funzionamento di trasmissione e di assistenza

- Verifica e regolazione dei freni

- Tensione e/o centraggio delle ruote

65 66

Page 35

Tutti gli anni o a 2000km

- Verifica dei livelli di usura (pattini o pastiglie freni, trasmissione, gomme)

- Controllo dei cuscinetti (scatola della pedaliera, ruote, direzione, pedali)

- Controllo dei cavi (freni, deragliatore)

- Verifica dell’illuminazione

- Tensione e/o centraggio delle ruote

Ogni 3 anni o a 6000km

- Cambiamento della trasmissione (catena, ruota libera, corona)

- Cambio delle gomme

- Controllo dell’usura delle ruote (raggi, cerchio)

- Tensione e/o centraggio delle ruote.

- Deragliatore dei pattini o pastiglie dei freni.

- Controllo delle funzioni elettriche.

2) Manutenzione generale

La vostra bici necessita di una manutenzione regolare per la vostra sicurezza ma anche per aumentare la sua durata di vita. E’ importante controllare gli elementi meccanici periodicamente per assicurare, nel caso, la sostituzione dei pezzi usati o che presentano delle tracce di usura. Per un uso sicuro, controllate regolarmente lo stato dei freni e i cerchi.

Pulizia

Deve essere fatta con una spugna, un catino d’acqua tiepida con sapone o con un getto d’acqua (senza pressione). Pulite i fianchi dei cerchi e i pattini dei freni con alcool o acetone. Fate particolarmente attenzione a non usare dei getti d’acqua sotto pressione.

Lubrificazione

La lubrificazione è essenziale sui differenti componenti che sono in movimento per evitare la corrosione; deve essere effettuata regolarmente sui cuscinetti situati nell’asse delle ruote, catena, deragliatore e cavi di comando. Si consiglia di usare dell’olio specifico per la catena e il deragliatore. Occorre usare del grasso per gli altri componenti.

Controlli regolari

Il serraggio della bulloneria: leva, manovella, pedali, steli. Le coppie di serraggio da applicare sono le seguenti :

Componenti Coppia preconizzata (NM) Consigli particolari

Pedali su manovella

Manovella sul cambio

Serraggio morsetti di fissaggio

Serraggio manubrio

Leva del freno

Pinze del freno

Sella sullo stelo

Collare asta della sella Ruota con motore/

Ruota senza motore Porta bagagli

Le altre coppie di serraggio dipendono dalle dimensioni dei dadi : M4: 2,5 à 4.0 N.m. , M5: 4.0 à 6.0 N.m. , M6: 6.0 à 7.5 N.m.

35-40

40-45

18-20

≥25

2.5-4

5-7.5

18-20

40-50/25-35

67 68

Lubrificare le filettature

V SERVIZIO POST-VENDITA

1) Pezzi di ricambio

I differenti elementi usurabili sono degli elementi standard. Sostituire sempre i pezzi usurati e/o da cambiare con dei componenti identici in vendita nei negozi o dal vostro rivenditore. Attenzione: Come qualunque componenete meccanico, una bicicletta è sottoposta a sollecitazioni elevate e si usura. I diversi materiali e componenti possono reagire in maniera diversa all'usura o alla fatica. Se la durata di vita prevista per un componente è stata superata, questo può rompersi improvvisamente rischiando di comportare ferite per il ciclista. Le fessure, i graffi e le decolorazioni in zone sottoposte a delle sollecitazioni elevate indicano che il componente ha superato la sua durata di vita e dovrebbe essere sostituito.

2) Garanzia applicabile

Abbiamo concepito e fabbricato la vostra bicicletta con la massima cura possibile affinchè vi soddisfi completamente. Nonostante questo, se dovesse accadere che il vostro prodotto è difettoso, potrete godere di una garanzia a partire dalla data di acquisto di: Garanzia a vita per il telaio : Basy 315,City 415,City 425,Sporty 455,City 515 et City 525

• 5 anni per il telaio:Flexy 215.

• 2 anni per i motore.

• 1 anno per i pezzi, eccetto i pezzi usurabili ( gomme, camere d’aria, pattini dei freni, maniglie, sella,

cablaggi)

• 2 anno per le batterie al litio e 6 mesi per le batterie al piombo. (Riportate la vostra batteria usata in

negozio, sarà smaltita presso gli appositi centri di raccolta autorizzati) Per attivare questa garanzia, l’utente deve presentare il prodotto al distributore, accompagnato dello scontrino o dalla fattura di acquisto. Questa garanzia, applicabile nel paese di acquisto, copre tutti i difetti del prodotto che non ne permettono un normale utilizzo. Non copre i difetti legati ad una cattiva manutenzione, un utilizzo improprio, o dovuti al mancato rispetto delle indicazioni del costruttore. La garanzia non copre la normale usura dei pezzi legata all’uso del prodotto. Il garante è : contact: www.norauto.com La garanzia commerciale prevista qui sopra non limita in alcun modo il diritto dall’acquirente di agire in garanzia di vizi nascosti o di non conformità, come previsto nei differenti paesi Europei. Per ulteriori infiormazioni, fate riferimento alla legge in vigore nel vostro Paese.

3) Funzionamento e Riparazione

Batterie al litio La luce Orange del caricatore non funziona durante la ricarica

- Verificate che i connettori siano correttamente connessi. La luce Orange del caricatore non diventa verde

- Staccate l’alimentazione, poi dopo 5 secondi connettete alla corrente, dovrebbe riprendere a caricare. La luce Orange del caricatore diventa subito verde

- Verificate che la batteria sia completamente carica.

-I fusibili sono bruciati. Non smontare per nessun motivo. In caso di problemi, contattare un tecnico qualificato per la riparazione (T3.15A/250V).

Batterie al piombo La luce Rossa del caricatore non funziona durante la ricarica

- Verificate che i connettori siano connessi correttamente. La luce Rossa del caricatore non diventa verde

- Staccate l’alimentazione, poi dopo 5 secondi connettete alla corrente, dovrebbe riprendere a caricare. La Luce Rossa del caricatore diventa immediatamente verde

- Verficate che la batteria sia completamente carica.

-I fusibili sono bruciati. Non smontare per nessun motivo. In caso di problemi, contattare un tecnico qualificato per la riparazione (T2A/250V).

Page 36

Codice guasto Display City 515

Codice

guasto

Problema

21 Problema batteria

Problema motore

– collegamento motore/deragliatore

Problema motore

– sensore magnetico

Problema sensore

freno

Problema contachilometri /

unità di controllo/ pedalata

Soluzione

- Verificare che la batteria sia stata ben caricata

- Verificare che la batteria sia ben connessa. Se riuscite a chiuderla significa che è messa correttamente

- Verificare i fusibili 3 kabels sturen de informatie door van de controleur naar de

motor en omgekeerd. De panne code 23 wil zeggen dat er een probleem is met een van deze kabels

- Contacteer uw verkoper

- Uno dei 3 sensori che permettono di rilevare l’orientamento del motore tramite la variazione del campo magnetico non funziona più

- Contattare il vostro rivenditore

- Ogni volta che frenate, questo blocca automaticamente il motore. Uno dei sensori è danneggiato

- Contattare il vostro rivenditore

- Verificare che la presa sull’unità di controllo sia ben fissata

- Verificare che la connessione tra il contachilometri e l’unità di controllo sia bene innestata

- Contattare il vostro rivenditore

Allegato: Caratteristiche tecniche

(1) Leva del freno (2) Cambio (3) Campanello (4) Manubrio (5) Faro anteriore (6) Display (7) Asta del manubrio (8) Sospensione anteriore (9) Freni V-brake (10) Gomma (11) Motore (12) Valvola cerchio (13) Cavalletto (14) Pedale (15) Protezione catena (16) Catena (17) Faro posteriore (18) Batteria (19) Porta bagagli (20) Unità di controllo

Flexy 215

1 3 4 6

20 19

18 17

13141516

8 9

Carico Massimo

110 kg (utente+ carico + bici) Velocità massima con assistenza < 25km/h Autonomia 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motorizzazione

Potenza massima Tensione Tipo Tensione

Motore elettrico

Batteria

Capacità 6,6 Ah / 13,2 Ah Peso 2,1 kg / 3,6 kg

Tempo di ricarica

DC Brushless

250W

36V

Litio

36V

2,5-3h /5-6h

Numero di cicli 500-600

Caricatore

Specifiche

Peso totale bici (con batteria 6,6 Ah)

Dimensione bici

Tensione di entrata 230V

Tensione di uscita 36V

20Kg

145 x 58cm

80 x 40cm (Dimensione della bici piegata)

Dimensioni gomme 20 x 1.75 pollici

69 70

Page 37

Basy 315

City 515 - City 525

Carico massimo 110 kg (utente + carico + bici) Velocità massima con assistenza < 25km/h Autonomia 25-40km

Motore elettrico

Motorizzazione

Batteria

Caricatore

Peso totale bici Dimensione bici 187 x 62cm Dimensioni gomme

Potenza massima Tensione

Tipo Tensione Capacità 10Ah Peso 9kg Tempo di carica

Numero di cicli 300

Specifiche

DC Brushless 250W 24V

Piombo 24V

Da 4 a 6 ore

Tensione di entrata 230V Tensione di uscita 24V 30Kg

26 x 1.95 pollici

City 415 - City 425

Carico massimo Velocità massima con assistenza < 25km/h Autonomia

Motorizzazione

Batteria

Caricatore

Peso totale bici (con batteria 6,6 Ah) Dimensione bici 175 x 62cm Dimensioni Gomme 26 x 1.75 pollici

36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motore elettrico Potenza massima Tensione

Tipo Tensione Capacità 6,6 Ah / 13,2 Ah Peso

Tempo di carica Numero di cicli 500-600

Specifiche

110 kg (utente + Carico + bici)

DC Brushless 250W 36V

Litio 36V

2,1 kg / 3,6 kg

2,5-3h /5-6h

Tensione di entrata 230V Tensione di uscita 36V

City 415 City 425

25Kg

24Kg 170 x 62cm 24 x 1.75 pollici

Carico massimo Velocità massima con assistenza < 25km/h Autonomia

Motorizzazione

Batteria

Caricatore

Peso totale bici (con batteria 6,6 Ah) Dimensione bici 179 x 62cm Dimensioni Gomme 26 x 1.75 pollici

36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motore elettrico Potenza massima Tensione

Tipo Tensione Capacità 6,6 Ah / 13,2 Ah Peso

Tempo di carica Numero di cicli 500-600

Specifiche

110 kg (utente + Carico + bici)

DC Brushless 250W 36V

Litio 36V

2,1 kg / 3,6 kg

2,5-3h /5-6h

Tensione di entrata 230V Tensione di uscita 36V

24.5Kg

Sporty 455

Carico massimo Velocità massima con assistenza < 25km/h Autonomia

Motorizzazione

Batteria

Caricatore

Peso totale bici (con batteria 6,6 Ah) Dimensione bici 180 x 62cm Dimensioni Gomme 28 x 1.50 pollici

36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motore elettrico Potenza massima Tensione

Tipo Tensione Capacità 6,6 Ah / 13,2 Ah Peso

Tempo di carica Numero di cicli 500-600

Specifiche

110 kg (utente + Carico + bici)

DC Brushless 250W 36V

Litio 36V

2,1 kg / 3,6 kg

2,5-3h /5-6h

Tensione di entrata 230V Tensione di uscita 36V 25Kg

71 72

Page 38

Obrigado e parabéns pela compra da bicicleta de assistência eléctrica Wayscral. A bicicleta está equipada com assistência eléctrica que o ajudará nas suas deslocações. A assistência tem por objectivo de fornecer um complemento ao pedalar. Assim que começar a pedalar o motor liga-se diminuindo o seu esforço. A assistência varia em função da velocidade da bicicleta, importante no arranque, menos necessária quando a bicicleta está em andamento, o motor desliga-se quando a velocidade atinge os 25Km/h. Deverá conservar este guia para uma correcta utilização e manutenção da sua bicicleta, este manual deverá ser lido antes da primeira utilização. Esta bicicleta para adultos foi concebida segundo as exigências e normas Europeias : EN 14764 e EN 15194 em conformidade com as exigências de segurança.

ÍNDICE

I. ADVERTÊNCIAS / PRECAUÇÕES II. PRIMEIRA UTILIZAÇÃO / REGULAÇÃO

1) Colocação dos elementos de segurança

2) Selim e guiador

3) Pneus

4) Travões

5) Mudanças

6) Outras peças III. ASSISTÊNCIA AO PEDALAR, BATERIA E CARREGADOR

1) Assistência ao pedalar

2) Bateria

3) Carregador IV. MANUTENÇÃO

1) Revisões

2) Manutenção geral V. SERVIÇO APÓS VENDA

1) Peças de desgaste

2) Garantia aplicável

3) Funcionamento e Desempanagem Anexo : especificações técnicas

74 74 74 75 76 77 77 78 78 78 81 84 84 84 85 86 86 86 86 88

I. ADVERTÊNCIAS / PRECAUÇÕES

Escolha um lugar seguro, longe de tráfego para se familiarizar com a sua nova bicicleta. A assistência pode iniciar-se com alguma força, verifique que o guiador está bem direito e que a via está desimpedida. Antes da qualquer utilização assegure o bom estado geral da bicicleta. A circulação na via pública implica o respeito do código a estrada e das regras de circulação. Desde 1 de Setembro de 2008, os ciclistas devem usar à noite, fora da cidade, um colete reflector. A sociedade NGTS declina toda a responsabilidade se o condutor não respeitar a regulamentação em vigor. Esta bicicleta está destinada a uma utilização urbana. Não está destinada a ser utilizada em pisos não alcatroados ou em mau estado. Não foi concebida para uma utilização todo o terreno. O facto de não respeitar estes avisos pode resultar num acidente ou danificar de forma prematura e irreversível a bicicleta. Se a bicicleta for utilizada por uma criança, os pais deverão supervisionar e assegurar que o utilizador é capaz de utilizar a bicicleta em segurança. Em caso de condições climatéricas adversas (chuva, frio, noite…), esteja particularmente vigilante e adaptado em virtude da velocidade e reacções que poderá ter. Aquando o transporte da bicicleta no exterior do veículo (porta bicicletas, barras de tejadilho…) é aconselhado retirar a bateria e de a guardar no local temperado. Atenção: Nunca pedalar para trás durante a mudança de veocidade e nunca forçar a mudança. Pedale sempre com uma pressão ligeira ou moderada durante a mudança de velocidade. Em caso de dúvida, não hesite em contactar um técnico que lhe poderá dar um parecer e diagnosticar a sua bicicleta.

II. PRIMEIRA UTILIZAÇÃO / REGULAÇÃO

A sua bicicleta Wayscral foi alvo de uma preparação minuciosa nas nossas oficinas, mas é importante antes da primeira utilização que se assegure dos seguintes pontos.

1) Colocação dos elementos de segurança Iluminação

A iluminação é fornecida, é composta por dois reflectores (um branco no farol da frente e um vermelho fixado no porta cargas traseiro), um farol dianteiro e um farol traseiro, e por reflectores laranjas posiciona dos nos raios das rodas, os pneus reflectores permitem uma visualização lateral.

Farol dianteiro para os modelos Flexy 215, Basy 315, City 415, City 425, Sporty 455 Fixe o suporte do farol no guiador, o mais central possível com o fixador fornecido.

Introduza o farol no guiador fazendo pressão. Para colocar as pilhas deve abrir o farol exercendo pressão no plástico oval transparente. Introduza duas pilhas (LR6 AA) respeitando a polaridade. Para colocar em funcionamento o farol carregue no botão cinzento. Farol dianteiro City 515-City 525 Os modelos City515 e/ou City525 são equipados com iluminação de alta qualidade LED já instalada

bicicleta.

na Deverá clicar no interruptor para ligar a iluminação. Farol traseiro Introduza as duas pilhas (LR 6AA) respeitando a polaridade. Para colocar em funcionamento deve carregar no pequeno interruptor situado junto à lâmpada.

ON/OFF

Page 39

O uso de capacete

O uso de capacete é recomendado em particular para as crianças. É uma garantia da diminuição de traumatismos cranianos em caso de queda. Para mais informações, consulte um vendedor.

Buzina

A buzina permite ser ouvido a 50m. Verifique a posição de montagem no guiador para ser de fácil utilização.

2) Regulação do selim e guiador

É importante adaptar as regulações à sua morfologia

Selim

Para verificar a altura correcta do selim, ao sentar a perna deverá estar esticada com o calcanhar assente no pedal (fig. A). Quando pedalar será ligeiramente flectida (fig. B)

A B

Aquando a regulação do selim na sua posição mais baixa assegure que o mesmo não toca nenhum dos componentes da bicicleta, como por exemplo a protecção da bateria. Evite não ultrapassar a altura máxima.

max up

Guiador

O guiador tem regulação em altura e em inclinação. Regulação para os modelos Flexy 215, Basy 315, City 415, City 425, Sporty 455 Para ajustar a altura do guiador, desaperte o parafuso de fixação com uma chave hexagonal Allen e levante a haste até à altura desejada (figura 1). Atenção, não deverá ver a marcação de altura máxima da haste de direcção (figura 2). Para regular a inclinação do guiador, desaperte o parafuso de fixação com uma chave hexagonal Allen (figura 3)

Regulação para os modelos City 515- City 525 Levante a tranca pressionando o botão negro e desaperte o parafuso com uma chave hexagonal Allen, ajuste à altura desejada. Para regular a inclinação, siga o mesmo processo e ajuste o guiador.

3) Pneus

Verifique periodicamente a pressão dos pneus. Rolar com os pneus com uma pressão insuficiente ou com demasiada pressão pode diminuir o rendimento, provocar um desgaste prematuro, deteriorar a jante, diminuir a autonomia e aumenta o risco de acidente. Se verificar um desgaste importante ou qualquer problema nos pneus, substitua-os antes de usar a bicicleta.

Pressão

Modelo

Flexy 215

Basy 315

City 415

City 425

Sporty 455

City 515/525

4) Travões

O punho direito activa o travão traseiro, o punho esquerdo activa o travão dianteiro. É recomendável de repartir em média a força de travagem a 60/40 entre o travão dianteiro e traseiro. A sua bicicleta pode vir equipada com dois tipos de travagem.

Medida PSI Bar

20*1.75

26*1.95

26*1.75

24*1.75 40-65 2,8-4,5

28*1.5(700*35C)

26*1.75

40-65

50-85

40-65

2,8-4,5

3,5-5,9

2,8-4,5

figura 1 figura 2 figura 3

max up

75 76

Travões V-brake

As maxilas devem fechar correctamente nas bermas das jantes. As pastilhas de travão devem estar à mesma distância da jante (cerca 3mm). O estado da jante tem influência directa na eficácia da travagem, é aconselhável limpar regularmente. Deve obter a potência máxima de travagem sem que os punhos de travão toquem no guiador, se não for ocaso deverá regular os travões.

- Um sistema de porcas e contra porcas permite regular a força de travagem que varia em função do tempo e do desgaste das pastilhas de travão.

- O parafuso em estrela com mola permite compensar o desgaste das pastilhas e assegurar a correcta posição na jante. As pastilhas de travão são standard, deverão ser substituídas assim que deixem de ser visíveis.

Page 40

Travões de disco

Os travões de disco não necessitam de manutenção. No entanto, nunca coloque óleo ou outro lubrificante no disco ou nas pastilhas durante a manutenção da corrente ou desviador. Se o fizer deverá mudar as pastilhas ou desengordurá-las. Informação: Em caso de chuva as distâncias de travagem são maiores.

5) Regulação do desviador

As bicicletas Wayscral têm entre 3 a 8 velocidades manuais. Utilize a pega direita para mudar as mudanças. Quanto mais elevado tiver o indicador maior será a força necessária para pedalar.

Regulação para os sistemas com desviador externo (Basy315, City 415 e Sporty 455)

O desviador está equipado com dois parafusos de paragem alta e baixa. A regulação da precisão efectua-se com o selector. É aconselhado efectuar as mudanças de velocidade em andamento para não danificar o desviador.

6) Outras peças Porta-bagagem

Os modelos Wayscral são vendidos com um porta bagagem fixo. A sua carga máxima é de 25Kg (excepto

Basy 315:15Kg), será possível a fixação de uma cadeira de criança ou um reboque neste modelo. Com o porta-bagagem carregado o comportamento da bicicleta pode ser alterado. Reparta a carga pelos dois lados para estabilizar o veículo. A bagagem deve estar sempre bem fixa no porta-bagagem, antes de qualquer utilização deverá sempre verificar que não está nada em risco de cair ou de prender-se na roda. As bagagens não deverão ocultar as luzes e os reflectores da bicicleta.

Descanso

Antes de utilizar verifique se o descanso está levantado.

Roda e Motor

Após o 1º mês de utilização é aconselhado apertar os raios para limitar o impacto da tracção do motor nas rodas. Aquando a ligação do motor poderá ocorrer um ligeiro barulho, é normal visto que o motor o está a a judara pedalar. A intensidade do som poderá aumentar quando está na sua velocidade máxima.

III. ASSISTÊNCIA A PEDALAR E BATERIA

1) Assistência a Pedalar

Flexy 215, Basy 315, City 415, City 425, Sporty 455

O display permite escolher 3 modos de ajuda a pedalar e verificar o estado da bateria. Os 3 modos disponíveis são: Baixo – Médio – Alto, para mudar utilize os botões + e –. Não se esqueça que com a assistência em funcionamento a bateria irá descarregar mais depressa.

City 515-City525

O display é composto por 2 partes, um ecrã LCD e uma manete de controlo. Composta por 3 botões (modo, mudança alta, mudança baixa), esta manete permite de efectuar todas as regulações necessárias para uma correcta utilização.

Regulação para os sistemas com desviador interno (Flexy 215, City 425, City 515 e City 525)

Para regular o desviador interno Shimano Nexus, deve colocar a segunda mudança e alinhar a marca amarela móvel entre os arcos fixos do desviador.

O display da City515 e/ou City525 é multifunções:

- (1) Indicador de carga da bateria

- (2 e 3): Relógio

- (4) Nível de assistência (1 a 5)

- (5) Velocidade-km/h

- (6) Distancia percorrida

- (7) Distância em km

- (8) Assistência ao arranque (6km/h sem pedalar)

- Código de erro

77 78

1.Battery indicator 2.Timer: hh 3.Timer: mm

5.Speed area

8.Power assist walk

5.Speed unit

4.Power lever

6.Distance

7.Distance unit

Page 41

Carregue em MODO para iniciar o display. Mantenha premido MODO para desligar. Carregue ao mesmo tempo na “seta alto” e “seta baixo” durante 3 segundos para entrar no modo de regulação. Para realizar a regulação utilize a “seta alto” e “seta baixo”, para confirmar utilize MODO. Após a confirma ção pode passar à próxima regulação.

Regulações

- Relógio : Actualize a hora e minutos

- Velocidade Para responder à regulamentação europeia, a assistência máxima está regulada a 25Km/h. Poderá regular a velocidade máxima entre 10 e 25Km/h.

- Unidade de velocidade Poderá escolher entre a unidade MPH (milhas por hora) ou km/h (kilómetros por hora). A unidade de distância regula-se automaticamente em função da escolha da unidade de velocidade.

Utilização

- Velocidade (velocidade ao pedalar, velocidade média, velocidade máxima)

Assim que começa a pedalar o display indica automaticamente a velocidade. Mantenha pressionado

“seta alta” enquanto está a pedalar para afixar a pedalagem máxima (MAX). Pressione novamente

para obter a velocidade média (AVG).

- Nível de assistência

Poderá escolher entre 5 níveis de assistência. 1 será a

assistência mínima e 5 a assistência máxima.

Quanto maior o nível de assistência maior o desgaste

da bateria. O valor por defeito será 1. Utilize a “seta

alto” e a “seta baixo” para mudar o nível de assistência.

- Assistência ao arranque

Pour mettre en route cette fonction, restez appuyer

sur « flèche bas ». A City515 e/ou City525 está equipada com um

sistema de ajuda ao arranque. Sem pedalar, o

motor vai colocar a velocidade nos 6km/h.

Esta função permite ajudar nos caminhos mais

desnivela dos.

- Diâmetro das rodas Para calcular a distância percorrida o display necessita que indique o tamanho das suas rodas. A City515 e/ou City525 está equipada com 26 polegadas, o valor por defeito será de 26 polega

das.

- Iluminação do display : 3 modos de iluminação são disponíveis.

- Iluminação do display

Mantenha pressionada “seta alta” e “modo meio” durante 3 segundos para ligar a iluminação. Para

desligar a iluminação faça o mesmo procedimento.

- Distância percorrida (Distância em curso, Distância total)

Pressione MODO para passar da distância em curso (TRIP) para a distância total (ODO)

- Indicador de carga da bateria

O estado de carga da bateria está dividido em 6 níveis.

Logo

36V 6,6Ah

Autonomie

45km 35km 25km 15km

Flash Flash

79 80

<6km <3km

36V 13,2Ah

80km 60km 40km

20km <10km <5km

Page 42

Procedimento para colocar a 0 o display Para colocar o contador a 0, deve:

- Pressionar o modo ligar display.

- Pressionar na “seta alta” e “seta baixa” ao mesmo tempo durante 3 segundos.

- Pressionar no modo até chegar ao ecrã abaixo.

- Pressionar na « seta baixo » para obter TC-Y como abaixo.

- Validar pressionando o modo

2) Bateria Conselho para primeira utilização

Deverá carregar a bateria pelo menos 6 horas na primeira carga. Permite inicializar. A bateria é fornecida com uma carga mínima, é MUITO IMPORTANTE EFECTUAR UMA CARGA MINIMA DE 2 H TODOS OS 2 MESES.

Flexy 215,City 415,City 425,Sporty 455,City 515 e City 525

KEY

Oranje: Chargement Vert : Chargé

Deslize a caixa de plástico protegendo a ficha para efectuar o carregamento. Ligar o cabo de alimentação numa tomada eléctrica e verifique que o LED acende no carregador.Conte entre

5-6h(

bateria 36V13,2 Ah)

para um carrega -

mento completo. Desconecte o carregador da tomada

quando o processo de carga estiver terminado. Não se esqueça de apertar a sua bateria aquando da instalação na bicicleta.

Basy 315

Use o mecanismo para fazer virar o selim e poder extrair a bateria. O acesso à bateria fica

livre.

Insira a chave da sua bateria na fechadura e rode no sentido contrário ao do relógio pressionando para abrir a fechadura. Utilize a pega para retirar a bateria. Retire a bateria do compartimento e fixe firmemente a extremidade do carregador na tomada no lado direito da bateria, depois faça deslizar a protecção em plástico. Conecte o cabo de alimentação numa tomada eléctrica e verifique se está bem conectado.

2,5-3h(bateria 36V6,6 Ah)

Assegure que a bateria está desbloqueada e retire do encaixe. Fixar bem a bateria no encaixe.

81 82

KEY

Page 43

Rouge: Chargement Vert : Chargé

Conte entre 4h e 6h para um carregamento completo. Desconecte o carregador da tomada após o carregamento terminar. Não se esqueça de trancar a bateria quando a colocar na bicicleta.

Autonomia de Bateria

A bateria está sujeita a uma rodagem. Atingirá a sua autonomia máxima após uma dezena de utiliza ções. Após a carga da bateria, é aconselhado deixar repousar 20 a 30 minutos antes de utilizar. A autonomia da bicicleta é a seguinte. Flexy 215, City 415, City 425 ,Sporty 455 ,City 515 et City 525: Bateria 36V6,6 Ah: 25-45 km Bateria 36V13,2 Ah: 60-80 km Basy 315: 25-40km Batterie ácido 24V 10 Ah

A autonomia despende de alguns factores de utilização :

- A escolha do modo de assistência

- O peso do utilizador

- O desnível da estrada

- O enchimento dos pneus

- O vento

- Esforço de pedalagem

- Arranque e frequência de paragem

- Temperatura exterior

Avisos e Precauções

É recomendado carregar a bateria de forma regular ou após cada utilização. A bateria não vicia. Afim de maximizar a duração de vida da sua bateria é aconselhado:

- Evitar temperaturas elevadas (temperatura ideal de carga 20C)

- Deixar arrefecer a bateria durante 30 minutos após a utilização.

Modo de emprego:

- Utilizar a bateria apenas na bicicleta.

- Utilizar apenas o carregador fornecido.

- Carregue a bateria num espaço bem ventilado.

- Não expor a bateria ao calor e não a carregue ao sol.

- Não desmontar ou modificar a bateria.

- Não conectar as conexões (+) e (-) da bateria a um objecto metálico.

- Não expor a bateria a líquidos.

- Não utilizar uma bateria danificada.

- Não continuar a carregar a bateria se a carga não estiver completa após o tempo recomendado de carga.

- Não utilizar a bateria se sentir um odor invulgar, se aquecer de maneira invulgar ou se qualquer coisa não parecer normal.

- Não deixar a bateria ao alcance de crianças.

- Recarregar a bateria antes de um período de repouso prolongado e voltar a carregar após o repouso. Respeite as instruções indicadas na etiqueta do produto.

Duração de vida da bateria

A bateria pode uma diminuição na sua performance após um grande número de cargas. Depende do hábito de uso da bicicleta. De maneira geral a capacidade energética será reduzida em 20 a 30% com cerca de 500 ciclos (carga e descarga) para as baterias de lítio e de 300 ciclos para as baterias de chumbo. Deverá depositar a bateria usada numa loja ou num depósito autorizado e especializado em reciclagem. Nunca deverá deixar a bateria na natureza.

3) Carregador

Utilize apenas o carregador que veio com sua bicicleta elétrica. Evite o contato com a água durante o carregamento da bateria. Se por alguma razão se molhar, seque cuidadosamente antes de usar. Precauções:

- Leia o manual antes de usar o carregador.

- Para utilização interior, não exponha à chuva.

- Não provoque um curto-circuito nos pinos do carregador ao usar um objecto de metal.

- Não desmonte nem modifique o carregador em caso de problemas, leve o aparelho a um reparador qualificado.

- Arrume o carregador num ambiente seco e bem ventilado.

- Atenção: gases explosivos. Evite chamas e faíscas. Assegurar uma ventilação adequada durante a carga.

- Não use o carregador com uma extensão ou tomada danificada.

- Não toque no carregador com as mãos molhadas.

- Certifique-se de que o carregador está correctamente ligado à rede eléctrica para carregar.

- Desligue a corrente antes de ligar ou desligar as conexões da bateria.

- Não toque no carregador por muito tempo durante o carregamento (risco de queimaduras superficiais).

- Não posicionar o carregador de forma instável.

- Não cubra o carregador de forma evitar o aquecimento excessivo durante o carregamento.

- O carregador foi projectado para carregar baterias de Lithium (excepto Basy 315:ácido), não carregue o tipo errado de bateria.

- Não utilize uma bateria não recarregavel.

- Este aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais diminuídas, falta de experiência ou conhecimento, a menos, que tenham sido dadas através de uma pessoa responsável de forma segura e com supervisão as instruções sobre o uso do aparelho.

- Deverá supervisionar as crianças para garantir que não brincam com o aparelho.

- Manter fora do alcance das crianças, este produto não é um brinquedo.

- Não exponha o produto a uma fonte de calor.

- Não mergulhe o produto.

- O cabo flexível externo deste produto não pode ser substituído; em caso de danos no cabo, o produto não deverá ser utilizado.

IV MANUTENÇÃO

1) Revisões

Lembrança : Para assegurar a segurança e manter os componentes em boas condições deverá fazer verificações periódicas no vendedor.

Primeira Revisão : 1 mês ou 150 km

- Verificação do aperto dos elementos : manivela, roda, pedais, acento.

- Verificação do funcionamento da transmissão e assistência.

- Verificação e regulação dos travões.

- Tensão e/ou rectificação das rodas.

Todos os anos ou 2000km

- Verificação dos níveis de desgaste (pastilhas de travão, transmissão, pneus).

- Controlo dos rolamentos (pedaleira, rodas, direcção, pedais).

- Controlo dos cabos (travões, desviador).

- Verificação de iluminação.

- Tensão e/ou rectificação das rodas.

Page 44

Todos os 3 anos ou 6000km

- Mudar a transmissão (corrente, bandeja de roda).

- Mudança de pneus.

- Verificação de desgaste das rodas (raios, jante).

- Tensão e / ou rectificação rodas.

- Mudanças de pastilhas de travão.

- Controlo das funções eléctricas.

2) Manutenção Geral

A bicicleta necessita de uma manutenção regular para sua segurança mas também para aumentar a sua duração. É importante controlar os elementos mecânicos periodicamente de forma a assegurar a substituição de peças usadas ou a presença de peças desgastadas. Para uma utilização segura, controle regularmente o estado dos discos e das jantes.

Limpeza

Deve ser feita com uma esponja, um balde de água tépida com sabão ou um jacto de água sem pressão. Limpe os flancos das jantes e as pastilhas de travão com álcool ou acetona. NÃO UTILIZE UM JACTO DE ÁGUA COM PRESSÃO.

Lubrificação

A lubrificação é essencial para os diferentes componentes em movimentação para evitar corrosão, deve ser realizada regularmente nos rolamentos situados no eixo das rodas, corrente, desviador e cabos de comando. É aconselhado a utilização de óleo específico para a corrente e desviador. Poderá usar lubrificante para os outros componentes.

Controlos regulares

Apertar os parafusos : alavanca, manivela, pedais… Os parafusos a aplicar são os seguintes :

Componentes Parafuso indicado (NM) Conselhos particulares

Pedais

Manivela

Fechadura de Potencia

Fechadura de direcção

Travão de mão

Calibrador de travão

Selim

Espigão Roda com motor/

Roda sem motor Porta-bagagem

Os outros parafusos dependem do tamanho das porcas: M4: 2,5 a 4.0 N.m. , M5: 4.0 a 6.0 N.m. , M6: 6.0 a 7.5 N.m.

35-40

40-45

18-20

≥25

2.5-4

5-7.5

18-20

40-50/25-35

Lubrificar as roscas

V SAV

1) Peças de desgaste

Os diferentes elementos de desgaste são elementos standards. Deve substituir as peças usadas e/ou mudar por componentes idênticos. Atenção: Como todos os componentes mecânicos, uma bicicleta está sujeita a desgaste elevado. O diferentes materiais e componentes podem reagir de formas diferentes ao desgaste. Se a duração de vida prevista para um componente for ultrapassada , este pode quebrar-se colocando em risco o ciclista. As fissuras, riscos e descolorações nas zonas sujeitas a tensão elevada indica que o componente já ultrapassou o seu prazo útil de vida e deve ser substituído.

2) Garantia Aplicada

A bicicleta foi fabricada com a máxima qualidade de forma a satisfaze-lo. Mas caso exista um defeito de fabrico irá beneficiar de uma garantia comercial a partir da data de compra:

• Garantia vitalícia para o quadro::Basy 315,City 415,City 425,Sporty 455,City 515 恶 City 525

• 5 Anos para o quadro:Flexy 215

• 2 Anos para o motor

• 1 Ano para as peças, excepto de desgaste (pneus, câmara de ar, pastilhas de travão, manetes, selim,

cabos).

• 2 Anos para as baterias de lítio e 6 meses para as baterias de chumbo. (deixe a bateria usada na loja para ser reciclada).

Para reclamar a garantia o utilizador deve apresentar o produto ao distribuidor, acompanhado com o talão de caixa ou factura. Esta garantia, aplica-se no país de compra, cobre os defeitos de fabrico que não permitam uma utilização normal. Não cobre defeitos provocados por uma má manutenção, utilização inapropriada, ou se as recomendações do fabricante não foram respeitadas. A garantia não cobre o desgaste provocado pelo uso normal do produto. Garantia: contact: www.norauto.com

3) Funcionamento e Desempanagem

Baterias de lítio

A luz laranja do carregador não funciona durante o carregamento.

- Verifique que os conectores estam correctamente conectados. A luz laranja do carregador não fica verde.

- Desligue da corrente, após 5 segundos volte a conectar e pode continuar a carregar. A luz laranja do carregador fica imediatamente verde

- Verifique se a bateria já está completamente carregada.

5) Os fusíveis estão soltos. Nunca tente desmontar o aparelho, em caso de anomalia consulte um técnico qualificado (T3.15A/250V).

Baterias de chumbo A luz vermelha do carregador não funciona durante a carga.

- Verifique que os conectores estam correctamente conectados. A luz vermelha do carregador não fica verde.

- Desligue da corrente, após 5 segundos volte a conectar e pode continuar a carregar. A luz vermelha do carregador fica imediatamente verde

- Verifique se a bateria já está completamente carregada.

5) Os fusíveis estão soltos. Nunca tente desmontar o aparelho, em caso de anomalia consulte um técnico qualificado (T2A/250V).

85 86

Page 45

Código de falhas display City 515

Code

panne

21 Problème batterie

Problème moteur –

branchement moteur/dérailleur

Problème moteur –

capteur magnétique

Problème capteur

de frein

Problème compteur /

contrôleur

Définition

Solutions

- Vérifier que la batterie a bien été chargée.

- Vérifier que la batterie est bien connectée. Si vous arrivez a verrouiller, la batterie est bien placée.

- Vérifier les fusibles.

- 3 câbles transmettent les informations du contrôleur au moteur et inversement. Le code panne 23 veut dire qu’un de ces câbles a un problème.

- Contacter votre revendeur.

- Un des 3 capteurs qui permettent de détecter l’orientation du moteur via la variation du champ magnétique ne fonctionne plus.

- Contacter votre revendeur.

- A chaque fois que vous freinez, cela coupe automatiquement le moteur. Un des capteurs est endommagé.

- Contacter votre revendeur.

- Vérifier que la fiche sur le contrôleur est bien fixée.

- Vérifier que la connection entre le compteur et le contrôleur est bien enclenchée.

- Contacter votre revendeur.

Anexo : Características técnicas

(1) Travão

1 3 4 6

(2) Acelerador (3) Buzina (4) Guiador (5) Farol dianteiro (6) Display (7) Potência (8) Suspensão dianteira (9) Travões V-brake

20 19

18 17

(10) Pneu (11) Motor (12) Válvula (13) Descanso (14) Pedal (15) Protecção corrente (16) Corrente (17) Farol traseiro (18) Bateria (19) Porta bagagem (20) Controlador

13141516

Flexy 215

Carga máxima Velocidade máxima com assistência < 25km/h Autonomia 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motor electrico

Motorização

Potência max Tensão Tipo Tensão

Bateria

Capacidade 6,6 Ah / 13,2 Ah Peso 2,1 kg / 3,6 kg

Tempo de carga Numero de ciclos 500-600

Carregador

Especificações

Peso total da bicicleta (com Bateria 6,6 Ah)

Dimensão da bicicleta

Dimensão Pneus 20 x 1.75 polegadas

110 kg (utilizador + Carregador + bicicleta)

DC Brushless 250W 36V

Lithium 36V

2,5-3h /5-6h

Tensão de entrada 230V Tensão de saída 36V 20Kg 145 x 58cm 80 x 40cm (Dimensão da bicicleta dobrável)

8 9

87 88

Page 46

Basy 315

City 515 - City 525

Carga máxima 110 kg (utilizador + Carregador + bicicleta) Velocidade máxima com assistência < 25km/h Autonomia 25-40km

Motor eléctrico

Motorização

Batería

Carregador

Peso total da bicicleta Dimensão da bicicleta 187 x 62cm Dimensão Pneus

Potência max Tensão

Tipo Tensão Capacidade 10Ah Peso 9kg

Tempo de carga Numero de ciclos 300

Especificações

DC Brushless 250W 24V

Plomb 24V

4 a 6 horas

Tensão de entrada 230V Tensão de saída 24V 30Kg

26 x 1.95 polegadas

City 415 - City 425

Carga máxima Velocidade máxima com < 25km/h Autonomia

Motorização

Batería

Carregador

36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motor eléctrico Potência max Tensão

Tipo Tensão Capacidade 6,6 Ah / 13,2 Ah Peso

Tempo de carga Numero de ciclos 500-600

Especificações

Peso total da bicicleta (com Bateria 6,6 Ah)

Dimensão da bicicleta 175 x 62cm Dimensão Pneus 26 x 1.75 polegadas

110 kg (utilizador + Carregador + bicicleta)

DC Brushless 250W 36V

Litio 36V

2,1 kg / 3,6 kg

2,5-3h /5-6h

Tensão de entrada 230V Tensão de saída 36V

City 415 City 425

25Kg

24Kg 170 x 62cm 24 x 1.75 polegadas

Carga máxima Velocidade máxima com < 25km/h Autonomia

Motorização

Batería

Carregador

36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motor eléctrico Potência max Tensão

Tipo Tensão Capacidade 6,6 Ah / 13,2 Ah Peso

Tempo de carga Numero de ciclos 500-600

Especificações

Peso total da bicicleta (com Bateria 6,6 Ah)

Dimensão da bicicleta 179 x 62cm Dimensão Pneus 26 x 1.75 polegadas

110 kg (utilizador + Carregador + bicicleta)

DC Brushless 250W 36V

Litio 36V

2,1 kg / 3,6 kg

2,5-3h /5-6h

Tensão de entrada 230V Tensão de saída 36V

24.5Kg

Sporty 455

Carga máxima Velocidade máxima com < 25km/h Autonomia

Motorização

Batería

Carregador

36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motor eléctrico Potência max Tensão

Tipo Tensão Capacidade 6,6 Ah / 13,2 Ah Peso

Tempo de carga Numero de ciclos 500-600

Especificações

Peso total da bicicleta (com Bateria 6,6 Ah)

Dimensão da bicicleta 180 x 62cm Dimensão Pneus 28 x 1.50 polegadas

110 kg (utilizador + Carregador + bicicleta)

DC Brushless 250W 36V

Litio 36V

2,1 kg / 3,6 kg

2,5-3h /5-6h

Tensão de entrada 230V Tensão de saída 36V

25Kg

89 90

Page 47

Dziękujemy za zakup roweru ze wspomaganiem elektrycznym (RWE) Wayscral.

Rower ten jest wyposażony we wspomaganie elektryczne, które dostarcza dodatkową moc podczas pedałowania. Kiedy zaczynasz pedałować, uruchamia się silnik i wspomaga pedałowanie. Siła wspomagania zmienia się w zależności od prędkości, jaką osiąga rower , jest większa podczas rozruchu, mniejsza podczas jazdy, zanika, gdy rower osiąga prędkość 25 km/h.

Należy zachować niniejszą ulotkę na przyszłość. Należy zapoznać się z ulotką przed pierwszym użyciem roweru i korzystać z niej w razie potrzeby podczas regulowania i konserwowania roweru. Produkt ten jest zgodny z normami europejskimi: EN 14764 oraz EN 15194, które odpowiadają wymogom bezpieczeństwa.

I. ŚRODKI OSTROŻNOŚCI

Do testowania i regulacji roweru wybierz bezpieczne miejsce z dala od ruchu drogowego. Wspomaganie może się uruchomić z dużą siła. Przy pierwszym testowaniu roweru upewnij się, czy kierownica jest wycentrowana a droga przejazdu wolna.

Przed każdym użyciem sprawdź, czy rower jest w dobrym stanie ogólnym. Poruszanie się pojazdem dwukołowym po drogach publicznych podlega zasadom kodeksu drogowego. Od 1 września 2008, rowerzyści jeżdżący nocą zobowiązani są nosić kamizelki odblaskowe. Firma NGTS zrzeka się wszelkiej odpowiedzialności, w przypadku, gdy rowerzysta nie przestrzega obowiązującego prawa.

Rower ten jest przeznaczony do użytku po drogach miejskich. Nie powinien być używany na drogach nieutwardzonych lub w złym stanie. Nie może być używany jako rower terenowy. Nieprzestrzeganie niniejszych zaleceń może mieć konsekwencje takie jak wypadek lub nadmierne zużywanie się roweru. Jeśli rower używany jest przez dziecko, musi pozostawać ono pod nadzorem osób dorosłych. W przypadku trudnych warunków pogodowych (deszcz, niskie temperatury, noc…), bądź szczególnie ostrożny i dostosuj prędkość do sytuacji na drodze. W trakcie przewożenia roweru na zewnątrz (bagażnik rowerowy, belki dachowe…), zalecane jest zdemon towanie akumulatora i przechowywanie go w miejscu o umiarkowanej temperaturze powietrza.

SPIS TRESCI

I. ŚRODKI OSTROZNOSCI II. PIERWSZE UŻYCIE / USTAWIENIA

1) Mocowanie elementów bezpieczeństwa

2) Regulacja siodełka i kierownicy

3) Opony

4) Hamulce

5) Przerzutki

6) Inne części III. WSPOMAGANIE PODCZAS PEDAŁOWANIA, ŁADOWANIE I AKUMULATOR

1) Wspomaganie pedałowania

2) Akumulator

3) Ładowanie IV. KONSERWACJA

1) Przeglądy

2) Ogólna konserwacja V. USŁUGI POSPRZEDAŻOWE

1) Części zamienne

2) Gwarancja

3) Naprawy Załącznik: Spis części

92 92 92 93 94 94 95 96 96 96 99 102 102 102 103 104 104 104 104 106

II. URUCHAMIANIE ROWERU PO RAZ PIERWSZY/ USTAWIENIA

Mimo, że rower Wayscral został wyprodukowany z najwyższą starannością, zalecane jest sprawdzenie następujących elementów.

1) Mocowanie elementów bezpieczeństwa Oświetlenie

Do roweru dołączone jest oświetlenie złożone z dwóch świateł odblaskowych (białe zamocowane w lampie przedniej i czerwone zamocowane na tylnym bagażniku), jednego światła tylnego oraz jednego światła przedniego, dwóch świateł odblaskowych pomarańczowych umieszczonych na szprychach kół oraz odblasków na oponach, które zapewniają widoczność z boku. Światło przednie dla modeli VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455 Za pomocą załączonego klipsa, zamontować obudowę światła na kierownicę, jak najbliżej środka. Nałożyć światło na obudowę, mocno je zatrzaskując. Aby włożyć baterie, wystarczy owtorzyć obudowę światła, naciskając na owalną osłonke plastikową umieszczoną na światle. Włóż dwie baterie (LR6AA) zgodnie z ich biegunowością. Włączanie / wyłaczanie światła odbywa się poprzez przesunięcie szarego przycisku.

Światło przednie City515- City525

Model VAE City515 i City525 jest wyposażony w wysokiej jakości ledowe światło zamontowane do roweru.

Światło tylne

Włóż dwie baterie (LR 6 AA) zgodnie z ich biegunowościa. Włączanie i wyłączanie odbywa się za pomocą małego, szarego włącznika usytuowanego z boku światła.

ON/OFF

Page 48

Kask

Noszenie kasku rowerowego jest zalecane, szczególnie dla dzieci. Gwarantuje zmniejszenie urazów głowy w razie upadku. Aby uzyskać więcej informacji, proszę pytać sprzedawców.

Dzwonek

Dźwięk dzwonka jest słyszalny z odległości 50 m. Upewnij się, czy dzwonek umieszczony jest na kierownicy tak, by wygodnie się z niego korzystało.

2) Regulacja siodełka i kierownicy

Należy dopasować ustawienia roweru do budowy ciała jego użytkownika.

Siodełko

Siodełko ustawione jest na odpowiedniej wysokości, gdy w trakcie jazdy pięta spoczywa na pedale a noga prostuje się całkowicie, (rys. A). Podczas pedałowania, noga powinna być trochę zgięta (rys. B).

A B

Przy ustawieniu siodełka w jego najniższym położeniu, upewnij się, że nie dotyka ono żadnego elementu roweru, jak np. obudowy akumulatora. Nie należy też wysuwać podpórki siodełka ponad linię określającą maksimum wysunięcia.

max up

Kierownica

Możliwe jest regulowanie zarówno nachylenia jak i wysokości kierownicy

Regulacja modeli VAE Flexy 215, Basy 315, City 415, City 425, Sporty 455

Aby wyregulować wysokość kierownicy, odkręć śrubę zaciskową za pomocą klucza imbusowego i podnieś podpórkę kierownicy do żądanej wysokości (rys. 1). Uważaj, by nie przekraczać linii zaznaczonej na podpórce kierownicy (linii maksymalnego wysunięcia). (rys. 3). Aby ustawić nachylenie kierownicy, odkręć przednią śrubę za pomocą klucza imbusowego (rys. 2).

Regulacja modeli City515-City525

Odegnij blokadę przyciskając czarny guzik do przodu a potem odręć śrubę zaciskową za pomocą klucza imbusowego i wysuń rurę do żądanej wysokości. Aby dopasować nachylenie kierownicy, zdejmij blokadę i ustaw nachylenie kierownicy.

3) Opony

Należy sprawdzać systematycznie ciśnienie w kołach. Jeżdżeni rowerem na kołach nie dość lub nadmiernie napompowanych może zmniejszać wydajność jazdy, powodować przedwczesne zużywanie się roweru, uszkodzenia felgi i podnosić ryzyko spowodowania wypadku. Jeśli zauważysz nadmierne zużycie lub nacięcia na oponach, wymień je.

Ciśnienie

Model Rozmiar PSI Bar

Flexy 215

Basy 315

City 415

City 425 24*1.75 40-65 2,8-4,5

Sporty 455

City 515/525

4) Hamulce

Prawa rączka steruje hamulcem tylnym, lewa rączka steruje hamulcem przednim. Zaleca się podzielenie siły hamowania w stosunku 60/40 pomiędzy hamulcem przednim i tylnym. Rower Wayscral może być wyposażony w 2 typy hamulców.

20*1.75

26*1.95

26*1.75

28*1.5(700*35C)

26*1.75

40-65

50-85

40-65

2,8-4,5

3,5-5,9

2,8-4,5

rys. 1 rys. 2 rys. 3

max up

93 94

Hamulce typu V

Szczęki powinny zaciskać się poprawnie na obręczach. Klocki powinny pozostawać w równej odległości od obręczy (około 3mm). Stan obręczy ma duży wpływ na skuteczność hamowania. Zaleca się więc regularne czyszczenie obręczy koła. Przy maksymalnej mocy hamowania, rączki hamulca nie powinny dotykać kierownicy. W przeciwnym wypadku należy wyregulować hamulce.

- System śrub pozwala na regulację siły hamowania, która zmienia się w zależności od stanu zużycia klocków hamulcowych.

- Dzięki śrubie krzyżakowej z resorem możesz zredukować negatywne działanie zużytych klocków hamulcowych i zapewnić ich dobre ułożenie po obu stronach obręczy. Należy wymieniać zużyte klocki, gdy tylko zauważysz, że są nadmiernie zużyte.

Page 49

Tarcze hamulcowe

Tarcze hamulcowe nie wymagają konserwacji. Należy dbać o to, by w trakcie konserwacji łańcucha lub przerzutek do tarcz bądź klocków hamulcowych nie przedostał się olej lub żaden smar.W przeciwnym wypadku należy je wymienić lub oczyścić ze smaru.

6)Inne części Bagażnik

VAE Wayscral są sprzedawane z dołączonym i przymocowanym już bagażnikiem. Jego maksymalne obciążenie to 25 kg (wyjąwszy Basy315:15kg) istnieje możliwość zamocowania fotelika dla dziecka lub przyczepki do tego modelu. Obciążenie bagażnika może wpływać na zachowanie roweru. Należy rozłożyć ciężar na bagażniku tak, by zachować jak najlepszą stabilność roweru. Bagaż powinien być solidnie przymocowany do bagażnika. Żaden element nie powinien zwisać z bagażnika. Należy też dbać, by nic nie mogło się wkręcić w tylne koło roweru. Bagaż nie powinien zasłaniać świateł rowerowych.

Nóżka rowerowa

Należy zawsze pamiętać, by przed ruszeniem podnieść nóżkę.

Koło i silnik

Po pierwszym miesiącu używania roweru, zalecane jest dokręcenie szprych. Uruchamianiu się silnika może towarzyszyć lekki hałas. Hałas może się nasilać przy większym obciążeniu roweru.

III. WSPOMAGANIE PEDAŁOWANIA I AKUMULATOR

Ostrzeżenie: W przypadku deszczu, droga hamowania jest wydłużona.

5) Przerzutki

Rowery Wayscral mają od 3 do 8 przerzutek. Użyj prawego uchwytu, by zmienić prędkość. Im wyższy wskaźnik, tym większy jest opór przy pedałowaniu, i odwrotnie.

Regulacja systemu przerzutek zewnętrznych ( Basy315, City 415 iSporty 455)

Ustawianie prędkości odbywa się przez zmianę przełożeń przez przerzucanie łańcucha między

Aby nie uszkodzić przerzutek, należy zawsze zmieniać biegi w trakcie jazdy.

zębatkami.

Regulacja systemu przerzutek wewnętrznych (Flexy 215, City 425, City 515 i City 525)

Aby ustawić przerzutki wewnętrzne Shimano Nexus, należy na drugiej prędkości ustawić żółty znacznik pomiędzy dwoma kreskami na przerzutce.

1) Wspomaganie pedałowania Flexy 215, Basy 315, City 415, City 425, Sporty 455

Wyświetlacz pozwala wybrać jednocześnie 1 z 3 trybów wspomagania do pedałowania i odczytać stan naładowania akumulatora. Możliwe są 3 tryby wspomagania : Low - Medium – High. Aby zmienić tryb, użyj przycisków + i - . Należy pamiętać, że im częściej używasz wspomagania, tym szybciej wyładowuje się akumulator.

City515-City525

Wyświetlacz składa się z 2 elementów, ekranu LCD oraz rączki sterującej. Rączka składa się z 3 przycisków (Mode, strzałka do góry, strzałka do dołu).

Wyświetlacz dla modeli City515 i City525 jest wielofunkcyjny:

- (1) Wskaźnik naładowania akumulatora

1.Battery indicator 2.Timer: hh 3.Timer: mm

- (2 et 3) : Zegar

- (4) Poziom wspomagania (1 à 5)

- (5) Prędkość-km/h

- (6) Przejechany dystans

- (7) Dystans w km

- (8) Wspomaganie przy ruszaniu (6km/h bez edałowania)

4.Power lever

6.Distance

- Kod usterki

5.Speed area

8.Power assist walk

5.Speed unit

7.Distance unit

95 96

Page 50

Naciśnij na MODE, aby uruchomić wyświetlacz. Aby wyłączyć, przytrzymaj dłużej MODE. Naciśnij jednocześnie na « strzałkę w górę » i « strzałkę w dół » przez 3 sekundy, aby uruchomić « tryb ustawienia » Aby wprowadzić ustawienia, użyj « strzałka w górę » i « strzałka w dół ». Aby zatwierdzić, naciśnij MODE. Po zatwierdzeniu, przejdź do następnego ustawienia według kolejności jak poniżej : Ustawienia

- Zegar : w trybie ustawień, ustaw godzinę i minuty.

- Maksymalna prędkość Zgodnie z normami europejskimi, maksymalne wspomaganie dla modeli City515 i City525 ustawione jest na 25 km/h. Możesz ustawić maksymalną prędkość między 10 i 25 km/h.

- Jednostka prędkości Możesz wybrać między MPH (mila/godz. ) lub Km/H (kilometr/ godz.). Jednostka, w której mierzony jest dystans, ustawia się automatycznie, w zależności od tego, czy wybrano MPH czy Km/h.

- Srednica kół Aby oszacować przejechany dystans oraz prędkość, wyświetlacz musi znac rozmiar kół. Modele City515 i City 525 wyposażone są w koła 26 cali, więc wartość na wyświetlaczu to 26 cali.

- Podświetlenie wyświetlacza : do wyboru są 3 tryby podświetlenia.

Użycie

- Prędkość (prędkość pedałowania, średnia prędkość, maksymalna prędkość) W chwili rozpoczęcia pedałowania, wyświetlacz automatycznie rozpocznie wskazywanie prędkości. Przytrzymaj « strzałkę w górę » w trakcie pedałowania, aby wyświetlić maksymalną prędkość (MAX). Naciśnij ponownie, aby wyświetlić średnią prędkość (AVG).

- Poziom wspomagania Do wyboru masz 5 poziomów wspomagania. 1 to wspomaganie minimalne, 5 to wspomaganie maksymalne. Im wyższy jest poziom wspomagania, tym szybciej rozładowuje się akumulator. Użyj « strzałki w górę» i « strzałki w dół », aby zmienić poziom wspomagania.

- Wspomaganieprzy ruszaniu Modele City515 i City525 są wyposażone w system wspomagania przy ruszaniu. Bez pedałowania, dzięki wspomaganiu silnika, rower osiągnie prędkość 6km/h. Ta funkcja będzie szczególnie przydatna na nierównym podłożu. Aby uruchomić tę funkcję, naciśnij dłużej na « strzałkę w dół ».

- Podświetlenie wyświetlacza Przytrzymać « strzałkę w górę » i « mode w środku » przez 3 sekundy , aby uru chomić podświetlenie wyświetlacza. Postępować tak samo, aby wyłączyć podświetlenie.

- Przejechany dystans (dystans aktualny, całkowity przejechany dystans) Naciśnij MODE, aby przejść z wyświetlania aktualnego dystansu (TRIP) do dystansu całkowitego (ODO).

-Wskaźnik poziomu naładowania akumulatora Stan naładowania akumulatora wyświetla się na 6 poziomach.

Logo

Flash Flash

36V 6,6Ah

45km 35km 25km

15km <6km <3km

Autonomie

36V 13,2Ah

80km 60km 40km

20km <10km <5km

97 98

Page 51

Zerowanie licznika

Aby wyzerowac licznik, należy:

- Nacisnąć Mode, aby uruchomić wyświetlacz

- Naciskać « strzałka w górę » i « strzałka w dół » jednocześnie przez 3 sekundy

- Nacisnąć Mode, aby otrzymać ekran jak poniżej

Orange:Chargement Vert:Chargé

- Nacisnąć « strzałka w dół » aby otrzymać TC-Y jak poniżej

- Zatwierdzić naciskając Mode

2) Akumulator Porady podczas pierwszego użytkowania

Podczas pierwszego ładowania, lądować akumulator przez 6 godz. Dostarczony akumulator jest naładowany minimalnie, CO 2 MIESIĄCE, NALEŻY WYKONAĆ MINIMALNE ŁADOWANIE 2 H.

Flexy 215,City 415,City 425,Sporty 455,City 515 i City 525

KEY

Przed wyjęciem akumulatora upewnij się, czy jest odblokowany. Dobrze włóż końcówkę do gniazda usytuowanego z tyłu akumulatora, obok rączki.

Aby podłączyć, zdjąć plastikową osłonkę, chroniącą gniazdo. Podłączyć wtyczkę do gniazda elektrycznego i sprawdzić, czy światełko ledowe prostownika włącza się. Pełne ładowanie trwa 6-8 godzin. Po zakończeniu ładowania, odłącz prostownik z gniazda. Przy instalacji akumulatora na rowerze, pamiętaj o blokadzie.

Basy 315

Aby odblokować akumulator, odchyl za pomocą dźwigni siodełko

a następnie wyjmij zawleczkę. Teraz możesz wyjąć akumulator.

Włóż klucz do blokady. Przekręć go w kierunku odwrotnie do kierunku wskazówek zegara, aby odblokować blokadę. Za pomocą rączki wyciągnij akumulator. Włóż dobrze końcówkę prostownika do gniazda znajdującego się u góry po prawej stronie akumulatora. Podłącz w tyczkę przewodu zasilającego do gniazdka elektrycznego i sprawdź, czy wszystko zostało poprawnie podłączone

99 100

KEY

Page 52

Rood: Oplading Groen : Opgeladen

Kompletne ładowanie trwa od 4-6 godzin. Po zakończeniu ładowania, odłączyć prostownik z gniazda. Pamiętaj o zablokowaniu akumulatora przy montowaniu go na rowerze.

Zasięg działania akumulatora

Akumulator dociera się. Osiągnie pełny zakres po około 10 użyciach. Po naładowaniu akumulatora, zaleca się odczekać 20-30 minut do rozpoczęcia użytkowania go. Zasięg roweru Wayscral jest następujący : Flexy 215, City 415, City 425 ,Sporty 455 ,City 515 i City 525: Akumulator 36V6,6 Ah: 25-45 km Akumulator 36V13,2 Ah: 60-80 km Basy 315: 25-40km Batterie ołowiowych 24V 10 Ah

Zasięg działania akumulatora zależy od wielu czynników :

- Wybór wspomagania

- Waga użytkownika

- Miejsce użytkowania roweru (teren płaski lub nierówny)

- Ciśnienia powietrza w kołach

- Wiatr

- Siła pedałowania

- Siła ruszania i częstotliwość przystanków

- Temperatura na zewnątrz

Ostrzeżenia

Zalecane jest regularne ładowanie akumulatora, lub ładowanie go po każdym użyciu. Akumulator nie ma „funkcji zapamiętywania". Aby jak zwiększyć żywotność akumulatora, zalecane jest :

- unikać nagrzanych miejsc (optymalna temperatura ładowania 20C)

- pozostawiać akumulator do ostygnięcia przez 30 minut po zakończeniu używania roweru

Ostrzeżenia :

- Używać akumulatora tylko do tego roweru.

- Do ładowania akumulatora używać tylko dołączonego prostownika

- Ładować akumulator tylko w dobrze wywietrzonych pomieszczeniach.

- Nie wystawiać akumulatora na działanie wysokich temperatur lub promieni słonecznych.

- Nie demontować ani nie modyfikować akumulatora.

- Nie pozwalać, by bieguny (+) i (-) akumulatora miały kontakt z metalowymi przedmiotami..

- Nie narażać akumulatora na kontakt z płynami.

- Nie używać akumulatora, jeśli jest zniszczony lub uszkodzony.

- Jeśli w czasie przewidzianym na naładowanie, ładowanie akumulatora nie jest pełne, zaprzestać ładowania.

- Nie używać akumulatora, który wydziela zapach lub nagrzewa się w sposób inny niż zazwyczaj, lub gdy cokolwiek wydaje się odbiegać od normy.

- Nie zostawiać akumulatora w zasięgu dzieci.

- Ładować baterię przed i po każdej dłuższej przerwie w używaniu. Przestrzegać instrukcji zamieszczonych na etykiecie akumulatora.

Żywotność akumulatora

Wydajność akumulatora może się obniżyć na skutek wielokrotnego ładowania. Jest to związane także ze sposobem użytkowania roweru. Ogólnie, zdolność energetyczna obniża się od 20 do 30% po 500 cyklach (ładowanie-rozładowanie) dla akumulatorów litowych oraz po 300 cyklach dla akumulatorów ołowiowych. Należy zwrócić zużyty akumulator do sklepu lub wyspecjalizowanych punktów pozyskiwania zużytych akumulatorów. W żadnym wypadku, nie wolno wyrzucać zużytego akumulatora do śmieci.

3) Prostownik

Należy używać wyłącznie ładowarki dołączonej do roweru. Podczas ładowania należy unikać wszelkiego kontaktu z wodą. W przypadku kontaktu wtyczki z wodą, wysuszyć ją starannie przed ponownym użyciem. Instrukcje bezpieczeństwa :

- Przed użyciem przeczytać instrukcję obsługi.

- Używać wewnątrz, nie wystawiać na działanie deszczu.

- Nie narażać złączy na kontakt z metalowymi przedmiotami (ryzyko zwarcia).

- Nie demontować ani nie modyfikować ładowarki. W razie problemów, oddać urządzenie do naprawy do wykwalifikowanego serwisu.

- Przechowywać ładowarkę w dobrze wentylowanym i suchym miejscu.

- Uwaga : Gazy wybuchowe. Przechowywać z dala od źródeł ognia. W trakcie ładowania zapewnić odpowiednią wentylację.

- Nie używać ładowarki, jeśli przewód lub wtyczka nosi znamiona uszkodzenia.

- Nie dotykać ładowarki mokrymi rękami.

- Należy upewnić się, że urządzenie jest odpowiednio podłączone do sieci elektrycznej.

- Odłączyć od zasilania przed włączeniem lub wyłączeniem akumulatora.

- Nie dotykać akumulatora w trakcie ładowania (ryzyko poparzenia).

- Nie umieszczać ładowarki na niestabilnym podłożu.

- Nie przykrywać w trakcie ładowania (ryzyko przegrzania urządzenia).

- Ładowarka przeznaczona do ładowania akumulatorów kwasowo-

Litowy (wyjąwszy:Basy315:ołowiowych),

nie ładować innego typu akumulatorów.

- Nie stosować do baterii innych niż akumulatory.

- To urządzenie nie powinno być używane przez osoby (również dzieci) o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych lub osoby nieposiadające doświadczenia, chyba, że pozostają one pod nadzorem osób odpowiedzialnych za ich bezpieczeństwo lub zostały odpowiednio przeszkolone.

- Dzieci nie powinny bawić się ładowarką.

- Trzymać poza zasięgiem dzieci. Ten produkt nie jest zabawką.

- Nie wystawiać ładowarki na działanie ciepła.

- Nie zanurzać w wodzie.

- Zewnętrzny elastyczny przewód nie jest wymieniany. W przypadku uszkodzenia przewodu, należy wyrzucić ładowarkę.

IV KONSERWACJA

1) Przegląd

Uwaga : dla zapewnienia jak najdłuższej żywotności produktu oraz utrzymać rower w jak najlepszym stanie, należy odbywać systematycznie przeglądy.

Pierwszy przegląd : po pierwszym miesiącu lub po pierwszych 150 km

- Sprawdzanie mocowań elementów : korba, koło, mostek, pedały, sztyca siodełka.

- Sprawdzanie działania układu napędowego i wspomagania.

- Sprawdzenie regulacji hamulców

- Sprawdzanie ciśnienia w kołach oraz centrowanie kół

Raz do roku lub po każdych 2000km

- Sprawdzanie poziomu zużycia (tarcze i klocki hamulcowe, łańcuch i zębatka, opony),

- Kontrola łóżysk (osi suportu, koła, pedały),

- Kontrola linek (hamulce, przerzutki),

- Sprawdzenie świateł,

- Sprawdzanie ciśnienia w kołach oraz centrowanie kół

101

102

Page 53

Co 3 lata lub po każdych 6000km

- Kontrola układu napędowego (łańcuch, wolnobieg rowerowy, korba),

- Wymiana opon

- Kontrola zużycia kół (szprychy, felgi)

- Sprawdzanie ciśnienia w kołach oraz centrowanie kół

- Wymiana klocków hamulcowych

- Kontrola funkcji elektrycznych

2) Ogólna konserwacja

Własciwa i regularna konserwacja roweru zapewnia bezpieczeństwo jego użytkownika oraz wydłuża żywotność produktu. Należy systematycznie kontrolować elementy mechaniczne, aby w porę wymienić części zużyte lub mające nadmierne ślady użytkowania. Do bezpiecznego korzystania, należy regularnie sprawdzać stan hamulców i obręczy.

Czyszczenie

Należy czyścić pojazd za pomocą gąbki, letnią wodą z mydłem oraz wodą (nie spłukiwać woda pod ciśnieniem). Wyczyść boki obręczy oraz klocki hamulcowe za pomocą acetonu lub alkoholu. Należy pamiętać, by nie myć roweru wodą pod ciśnieniem.

Smarowanie

Smarowanie elementów ruchomych jest bardzo ważne, gdyż pozwala zapobiegać korozji. Nalezy regularnie smarować łozysko kulkowe znajdujące się w piaście, łańcuch, przerzutki oraz linki . Do smarowania łańcucha oraz przerzutek należy używać specjalnego oleju. Do pozostałych części należy używać smaru.

Regularne kontrole

Dokręcanie śrub: manetki, korba, pedały, kierownica. Zalecane dociąganie śrub:

Część

Pedały+ korba

Korba+ oś suportu

Dokręcenia kierownicy

Układ napędowy

Manetki hamulca

Szczęki hamulcowe

Siodełko

Zacisk sztycy podsiodełkowej Koło + silnik/

koło bez silnika Bagażnik

W innych przypadkach, zalecany moment dokręcania zależy od rozmiaru śruby: M4: 2,5 à 4.0 N.m. , M5: 4.0 à 6.0 N.m. , M6: 6.0 à 7.5 N.m.

Zalecany moment dokręcania (NM)

35-40

40-45

18-20

≥25

2.5-4

5-7.5

18-20

40-50/25-35

103 104

Zalecenia szczególne

Smarowanie

V SAV

1) Części zamienne

Poszczególne części zamienne są elementami standardowymi. Przed wymianą sprawdzić, czy nowe części pasują do roweru. Uwaga: Jak każdy element mechaniczny, rower również narażony jest na wysokie naprężenia i zużywa się. Różne materiały i elementy mogą różnie reagować na zużycie lub zmęczenie materiału. Jeśli przewidywany okres użytkowania dla danego składnika został przekroczony, istnieje ryzyko jego złamania przy uderzeniu, a to może spowodować obrażenia kierującego rowerem. Pęknięcia, zarysowania i przebarwienia w miejscach narażonych na duże obciążenia oznaczają, że składnik przekroczył czas jego użytkowania i należy go wymienić.

2) Gwarancja

Producent dołożył wszelkich starań, aby produkt spełniał Państwa oczekiwania i dawał pełną satysfakcję. Jeśli jednak produkt posiada jakieś usterki, mogą Państwo skorzystać z gwarancji handlowej, która licząc od daty zakupu wynosi :

• Do z ywotnia gwarancja lat na ramę:Basy 315,City 415,City 425,Sporty 455,City 515 et City 525

• 5 lat na ramę:.Flexy 215

• 2 lata na silnik.

• 1 rok na części, za wyjątkiem części zużywających się (opony, dętki, klocki hamulcowe, rączki kierownicy, siodełko, linki).

• 2 lata na akumulator litowy i 6 miesięcy dla akumulatorów ołowiowych. Zużyty akumulator należy zwrócić do sklepu, gdzie będzie odzyskany. Aby skorzystać z gwarancji, klient powinien przedstawić sprzedawcy wadliwy produkt oraz paragon kasowy lub fakturę potwierdzającą zakup. Gwarancja ta jest ważna w kraju zakupu i obejmuje wszyskie wady produktu uniemożliwiające jego normalne użytkowanie. Gwarancja nie obejmuje wad związanych ze złym użytkowaniem roweru lub nieprzestrzeganiem zaleceń producenta. Gwarancja nie obejmuje również ormalnego zużycia części, związanego z uzytkowaniem pojazdu. Gwarancji udziela : contact: www.norauto.com.

Niniejsza gwarancja handlowa nie ogranicza w żaden sposób prawa kupującego do dochodzenia gwarancji z tytułu ukrytych wad lub niezgodności produktu z normami obowiązującymi w danym kraju, Więcej informacji w przepisach obowiązujących na terenie danego kraju.

3) Naprawy

Akumulator litowy

Pomarańczowa dioda prostownika nie świeci się podczas ładowania: Sprawdzić, czy podłączenia zostały poprawnie wykonane. Pomarańczowa dioda nie zmienia się w zieloną. Wyłącz zasilanie, po 5 sekundach podłącz do zasilania sektorowego, ładowanie może się kontynuować. Pomarańczowe światełko zmienia się natychmiast w zielone. Sprawdź, czy akumulator jest całkowicie naładowany. Wyskoczyły bezpieczniki. Nigdy nie demontować. W przypadku problemów, oddać urządzenie do wykwalifikowanego serwisanta (T3.15A/250V).

Akumulator ołowiowy

Czerwona dioda prostownika nie świeci się podczas ładowania.

- Sprawdź, czy podłączenia zostały poprawnie wykonane. Czerwone światełko diody prostownika nie zmienia się na zielone.

- Odłacz zasilanie, po 5 sekundach podłącz zasilanie sektorowe, ładowanie może się kontynuować. Czerwone światełko diody prostownika zmienia się natychmiast na zielone.

- Sprawdź, czy akumulator jest w pełni naładowany. Wyskoczyły bezpieczniki. Nigdy nie demontować. W przypadku problemów, oddać urządzenie do wykwalifikowanego serwisanta (T2A/250V).

Page 54

Kod usterki City 515

Kod

usterki

Problem

Usterka

akumulatora

Dysfunkcja silnika

- podłączenie silnik

- przerzutka

Dysfunkcja silnika

- czujnik magnetyczny

Dysfunkcja czujnika hamulca

Problem wyświetlacza/ pedałowania

Rozwiązanie

- Sprawdź, czy akumulator jest naładowany

- Sprawdź, czy akumulator jest podłączony. Jeśli akumulator udaje się zablokować, to znaczy, ze jest dobrze zamontowany.

- Sprawdź bezpieczniki

- 3 przewody przekazują impulsy z kontrolera do silnika i na odwrót. Kod usterki 23 oznacza, że jeden z przewodów nie działa poprawnie.

- Skontaktuj się ze sprzedawcą

Jeden z 3 czujników pozwalających na wykrycie położenia silnika poprzez zmiany pola magnetycznego nie działa poprawnie.

- Skontaktuj się ze sprzedawcą

- Przy każdym hamowaniu, silnika automatycznie się wyłącza. Jeden z czujników jest uszkodzony.

- Skontaktuj się ze sprzedawcą

Załącznik : spis części

(1) Uchwyt hamulcowy (2) Dźwignia zmiany biegów (3) Dzwonek (4) Uchwyt kierownicy (5) Światło przednie (6) Wyświetlacz (7) Mostek (8) Amortyzator przedni (9) Hamulce typu V (10) Opona (11) Silnik (12) Zawór obręczy (13) Podpórka boczna/ nóżka (14) Pedał (15) Osłona łańcucha (16) Łańcuch (17) Światło tylne (18) Akumulator (19) Bagażnik (20) Kontrolka

Flexy 215

1 3 4 6

20 19

18 17

13141516

Maksymalne obciążenie

110 kg (użytkownik + ładunek + rower) Prędkość maksymalna ze wspomaganiem < 25km/h Zasięg 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Napęd

Moc maksymalna Napięcie Typ Napięcie

Silnik elektryczny

Akumulator

Pojemność 6,6 Ah / 13,2 Ah Ciężar 2,1 kg / 3,6 kg

Czas ładowania

DC Bezszczotkowy

250W

36V

Litowy

36V

2,5-3h / 5-6h

Liczba cykli 500-600

Prostownik

Specyfikacja

Waga całkowia (z akumulatorem 6,6 Ah)

Wymiary roweru

Napięcie wejściowe 230V

Napięcie wyjściowe 36V

20Kg

145 x 58cm

80 x 40cm (wymiary roweru po złożeniu)

Rozmiar opon 20 x 1.75 cali

105 106

Page 55

Basy 315

City 515-City525

Maksymalne obciążenie 110 kg (użytkownik + ładunek + rower) Prędkość maksymalna ze wspomaganiem < 25km/h Zasięg 25-40km

Silnik elektryczny

Napęd

Akumulator

Prostownik

Waga całkowia Wymiary roweru 187 x 62cm Rozmiar opon

Moc maksymalna

Napiecie

Typ Napięcie Pojemność 10Ah Ciężar 9kg Czas ładowania

Liczba cykli 300

Specyfikacja

DC Bezszczotkowy 250W

24V

Ołowiowy

24V

4- 6 godzin

Napięcie wejściowe 230V Napięcie wyjściowe 24V 30Kg

26 x 1.95 cali

W415-425

Maksymalne obciążenie Prędkość maksymalna ze wspomaganiem < 25km/h

Zasięg 36V 6,6Ah / 36V 13,2Ah

Silnik elektryczny

Napęd

Akumulator

Prostownik

Waga całkowita (z akumulatorem 6,6 Ah) Wymiary roweru 175 x 62cm Rozmiar opon 26 x 1.75 cali

Moc maksymalna Napięcie

Typ Napięcie Pojemność 6,6 Ah / 13,2 Ah Ciężar 2,1 kg / 3,6 kg

Czas ładowania Liczba cykli 500-600

Specyfikacja

110 kg (użytkownik + ładunek + rower)

25-45km / 60-80km DC Bezszczotkowy 250W

36V

Litowy

36V

2,5 -3 h /5-6h

Napięcie wejściowe 230V Napięcie wyjściowe 36V

City 415 City 425

25Kg

24Kg 170 x 62cm 24 x 1.75 cali

Maksymalne obciążenie Prędkość maksymalna ze wspomaganiem < 25km/h

Zasięg 36V 6,6Ah / 36V 13,2Ah

Silnik elektryczny

Napęd

Akumulator

Prostownik

Waga całkowita (z akumulatorem 6,6 Ah) Wymiary roweru 179 x 62cm Rozmiar opon 26 x 1.75 cali

Moc maksymalna Napięcie

Typ Napięcie Pojemność 6,6 Ah / 13,2 Ah Ciężar 2,1 kg / 3,6 kg

Czas ładowania Liczba cykli 500-600

Specyfikacja

110 kg (użytkownik + ładunek + rower)

25-45km / 60-80km DC Bezszczotkowy 250W

36V

Litowy

36V

2,5 -3 h /5-6h

Napięcie wejściowe 230V Napięcie wyjściowe 36V

24.5Kg

Sporty 455

Maksymalne obciążenie Prędkość maksymalna ze wspomaganiem < 25km/h

Zasięg 36V 6,6Ah / 36V 13,2Ah

Silnik elektryczny

Napęd

Akumulator

Prostownik

Waga całkowita (z akumulatorem 6,6 Ah) Wymiary roweru 180 x 62cm Rozmiar opon 28 x 1.50 cali

Moc maksymalna Napięcie

Typ Napięcie Pojemność 6,6 Ah / 13,2 Ah Ciężar 2,1 kg / 3,6 kg

Czas ładowania Liczba cykli 500-600

Specyfikacja

110 kg (użytkownik + ładunek + rower)

25-45km / 60-80km DC Bezszczotkowy 250W

36V

Litowy

36V

2,5 -3 h /5-6h

Napięcie wejściowe 230V Napięcie wyjściowe 36V 25Kg

107 108

Page 56

Vă mulţumim şi vă felicităm că aţi achiziţionat bicicleta asistată electric Wayscral. Această bicicletă este echipată cu un sistem de asistenţă electrică la pedalare care facilitează orice deplasare. Asistenţa electrică are ca obietiv completarea pedalării. În momentul în care începeţi să pedalaţi, motorul se declanşează şi vă va ajuta la efort. Asistenţa variază în funcţie de viteza bicicletei, importanţa demarajului, mai puţin susţinută atunci când bicicleta este lansată apoi dispare atunci când bicicleta atinge cei 25 km/h. Este important să păstraţi ghidul care vă va permite să reglaţi şi să întreţineţi bine bicicleta acest manual trebuie citit înainte de prima utilizare. Această bicicletă Wayscral pentru adulţi, asistată electric, a fost concepută în conformitate cu normele europene: EN 14764 şi EN 15194 care sunt în conformitate cu normele de securitate.

I. AVERTISMENTE/PRECAUTII

Alegeţi un loc sigur, departe de circulaţie pentru a vă familiariza cu noua bicicletă. Asistenţa se poate declanşa cu forţă, asiguraţi-vă că ghidonul este drept şi că vederea este clară. Înainte de fiecare utilizare trebuie să vă siguraţi că bicicleta este în stare generală bună. Mai mult, circulaţia pe drumurile publice impune respectarea codului rutier şi a regulilor de circulaţie. Începând cu 1 septembrie 2008, bicicliştii trebuie să poarte noaptea, în afara aglomeraţiei, o vestă reflectorizantă. Societatea NGTS nu işi asumă nicio responsabilitate în cazul în care conducătorul bicicletei nu respectă reglementările în vigoare. Această bicicletă nu este destinată pentru a fi utilizată în transportul urban. Nu este destinată pentru a fi utilizată pe terenuri neasfaltate sau în stare proastă. Nu este concepută pentru o utilizare pe « orice tip de teren ». Nerespectarea acestor averstismente poate duce la cădere sau la un accident sau poate deteriora prematur şi ireversibil starea bicicletei asistate electric. În cazul unor condiţii climatice neobişnuite (ploaie, frig, noapte…), fiţi deosebit de atenţi şi adaptaţi în consecinţă atât viteza cât şi reacţiile. Atunci când transportaţi bicicleta în exteriorul vehiculului (support bicicletă, portbagaj acoperiş…), este recomandabil să scoateţi bateria şi să o stocaţi într-un loc temperat.

REZUMAT

I. AVERTISMENTE/PRECAUTII II. PRIMA PORNIRE/SETARI

1) Punerea în aplicare a elementelor de securitate

2) Şa şi ghidon

3) Anvelope

4) Frâne

5) Viteze

6) Alte piese III. ASISTENŢĂ LA PEDALARE, BATERIE ŞI ÎNCĂRCĂTOR

1) Asistenţă la pedalare

2) Baterie

3) Încărcător IV. ÎNTRETINERE

1) Revizii

2) Întreţinere generală V. SERVICE POST-VANZARE

1) Piese de schimb

2) Garanţie aplicabilă

3) Funcţionare şi depanaj Anexe: specificaţii tehnice

110 110 110 111 112 112 113 114 114 114 115 118 120 120 121 122 122 122 122 124

II. PRIMA UTILIZARE / SETARI

Deşi bicicleta Wayscral a fost pregătită foarte minuţios în atelierele noastre, este important ca înainte de utilizare să vă asiguraţi de următoarele puncte.

1) Punerea în funcţiune a elementelor de securitate Iluminat

Un sistem de iluminat vă este furnizat, acesta este compus din două reflecto în farul din faţă şi unul roşu fixat pe port-bagajul din spate), un far în faţă şi unul în spate, alte două reflectoare portocalii poziţionate între spiţele roţilor, anvelopele reflectorizante vă vor permite să fiţi văzuţi din lateral. Far faţă pentru bicicletele asistate electric Flexy 215, Basy 315, City 415, City 425, Sporty 455 Fixaţi suportul de far pe ghidon, cât mai în centru posibil cu ajutorul clipului furnizat. Introduceţi farul pe ghidon împingându-l cu putere. Pentru a pune în funcţiune bateriile, este suficient să deschideţi farul apăsând pe plasticul Far faţă City515-City525 Bicicletele asistate electric City515 şi/sau City 525 sunt echipate cu un sistem de iluminat pentru faţă, de înaltă calitate cu un led déjà instalat pe bicicletă. Pentru a închide / deschide luminile deplasaţi întrerupătorul din spatele lămpii. Far spate Introduceţi cele două baterii (LR 6 AA) respectând polaritatea. Pentru a închide / deschide luminile din spate deplasaţi micul întrerupător situat pe partea laterală a lămpii.

ON/OFF

109

ON/OFF

110

Page 57

Purtarea căştii

Este recomandată purtarea unei căşti de protecţie mai ales pentru copii. Casca garantează o reducere a leziunilor craniene în caz de cădere. Pentru mai multe informaţii, adresaţi-vă distribuitorului dumneavoastră.

Sonerie

Soneria vă permite să fiţi auziţi de la o distanţă de 50 m. Trebuie să verificaţi ca poziţia de în care este montată pe ghidon să o facă uşor de utilizat.

2) Reglarea ghidonului şi a şelei

Este important să faceţi reglajele bicicletei după morfologia dumneavoastră.

Şa

Pentru a verifica înălţimea corectă a şelei, trebuie să fiţi aşezaţi şi cu picioarele drepte, cu călcâiul pe pedală (fig. A). In timpul pedalării, genunchiul lejer îndoit (fig. B).

A B

In timpul reglării şelei în poziţia cea mai joasă, asiguraţi-vă că aceasta nu atinge nicio componentă a bicicletei ca de exemplu carcasă de protecţie a bateriei. De asemenea aveţi grijă să nu depăşiţi ridicarea maximă.

max up

Ghidon Ghidonul bicicletei se reglează atât în înălţime cât şi în înclinare.

Setări pentru bicicltele Flexy 215, Basy 315, City 415, City 425, Sporty 455

Pentru a ajusta înălţimea ghidonului, deşurubaţi şrubul de închidere cu o cheie hexagonală Allen şi ridicaţi tija la înălţimea dorită (figura 1). Atenţie, nu trebuie să se vadă semnul de ieşire maximă a tijei de deasupra setului de direcţie (figura2). Pentru a regla înclinarea ghidonului, deşurubaţi şurubul din faţă cu o cheie hexagonală Allen (figura 3).

figura1 figura 2 figura 3

max up

Setări pentru City 515- City 525

Ridicaţi dispozitivul de blocare apăsând butonul negru spre faţă apoi deşurubaţi şurubul de închidere cu o cheie hexagonală Allen şi ridicaţi tija la înălţimea dorită. Pentru a regla înclinarea ghidonului, ridicaţi dispozitivul de blocare în acelaşi fel şi ajustaţi ghidonul.

3) Pneuri

Verificaţi periodic presiunea pneurilor. Circulaţia cu pneurile insuficient umflate sau mult prea umflate poate afecta performanţa, poate provoca o uzură prematură, ducând la deteriorarea jantelor, diminuarea durateai de viaţă a bateriei sau creşterea riscurilor de accident. În cazul unei uzuri importante sau a unei crestături vizibile pe pneuri, înlocuiţi-le înainte să utilizaţi bicicleta.

Presiune

Model

Flexy 215

Basy 315

City 415

City 425 24*1.75 40-65 2,8-4,5

Sporty 455

City 515/525

4) Frâne

Mânerul drept activează frâna din spate, în timp ce mânerul stâng activează frâna din faţă. Este recomandabil să împărţiţi forţa medie de frânare la 60/40 între faţă şi spate. Bicicleta Wayscral poate fi echipată cu 2 tipuri de frânare.

Frâne V-brake

Plăcuţele de frână trebuie să se închidă în mod corespunzător pe marginea jantei (aproximativ 3mm). Starea jantei contribuie în mare măsură la eficienţa de frânare, este deci recomandabil să le curăţaţi cu regularitate. Trebuie să puteţi obţineputerea maximă de frânare fără ca mânerul să atingă ghidonul. Dacă nu este cazul, frânele trebuie reglate. Un sistem de piuliţă şi contra piuliţă vă permit să reglaţi forţa de frânare care va varia în timp în funcţie de uzura plăcuţelor de frână. Şurubelniţa cruciformă cu resort vă va permite să compensaţi uzura plăcuţelor de frână şi să vă asiguraţi de buna poziţie a frânelor de o parte şi de alta a jantelor. Plăcuţele de frână sunt standard, trebuie să le înlocuiţi-le atunci când nu mai sunt vizibile.

Dimensiune

20*1.75

26*1.95

26*1.75

28*1.5(700*35C)

26*1.75

PSI Bar

40-65

50-85

40-65

2,8-4,5

3,5-5,9

2,8-4,5

111 112

Page 58

Frâne cu disc

Frânele cu discuri nu necesită nicio întreţinere. Cu toate acestea, nu trebuie să aruncaţi niciodată ulei sau orice alt material lubrifiant pe disc sau pe plăcuţe, de exemplu în timpul întreţinerii lanţului sau a schimbătorului. În cazul în care acest lucru se produce, trebuie să schimbaţi plăcuţele, sau să le degresaţi. Avertisment : În caz de ploaie, distanţele de frânare sunt prelungite.

5) Setarea schimbătorului

Bicicletele asistate electric Wayscral au între 3 şi 8 viteze interschimbabile manual. Utilizaţi mânerul drept pentru a face schimbarea dorită. Cu cât indicatorul este ridicat cu atât va fi mai dificil de pedalat şi invers.

Setări pentru sistemele cu schimbător extern (Basy315, City 415 şi Sporty 455)

Schimbătorul este echipat cu două şuruburi de oprire sus şi jos. Setarea de precizie se efectuează cu ajutorul roţii. Este recomandabil să schimbaţi întotdeauna vitezele atunci când sunteţi în mişcare pentru a deteriora schimbătorul.

6)Alte piese Portbagaj

Bicicletele VAE Wayscral sunt vândute cu un port bagaj deja fixat. Sarcina maximă este de 25kg (cu excepţia bicicletei Basy315:15kg), cu posibilitate de montarea a unui scaun pentru copii sau a unei remorci pe acest model. Atunci când portbagajul este încărcat, comportamentul bicicletei poate fimodificat. Repartizaţi sarcina bagajelor în două părţi pentru a favoriza stabilitatea bicicletei. Orice bagaj trebuie să fie foarte bine fixat pe portbagaj, înainte de orice utilizare este important să verificaţi că nimic nu atârnă şi riscă să se prindă la roata din spate a bcicletei. Bagajele nu trebuie să acopere reflectoarele sau luminile bicicletei.

Suport

Înainte de orice utilizare, verificaţi bine ca suportul să fie ridicat.

Roată şi motor

După prima lună de utilizare, este recomandabil să strângeţi spiţele pentru a limita impactul tracţiunii motorului pe roata din faţă sau din spate. La pornirea motorului poate apărea un mic zgomot. Acest zgomot este normal pentru că motorul porneşte şi asistă la pedalare. Zgomotul poate deveni mai important atunci când este motorul este foarte solicitat.

III. PEDALAREA ASISTATA SI BATERIA

1) Pedalarea asistată Flexy 215, Basy 315, City 415, City 425, Sporty 455

Afişajul vă permite să alegeţi 3 modele de ajutor la pedalare şi să obţineţi starea de încărcare a bateriei. 3 modele de asistare sunt disponibile : Low - Medium – High, pentru a schimba modul utilizaţi butoanele + şi -. Nu uitaţi că cu cât folosiţi mai mult asistarea cu atât mai repede se va descărca bateria.

City 515-City525

Display-ul este compus din 2 părţi, un ecran LCD şi o manetă de control. Compusă din 2 butoane (Mod, săgeată sus, săgeată jos), această manetă vă va permite să efectuaţi toate setările necesare unei bune utilizări a display-ului.

Setări pentru sistemul schimbătorului intern (Flexy 215, City 425, City 515 şi City525)

Pentru a seta schimbătorul intern Shimano Nexus, este suficient să aveţi cea de-a doua viteză în funcţiune, să aliniaţi reperul galben mobil între cele 2 linii fixate pe schimbător.

113 114

Display-ul bicicletei City515 şi/sau City525 este multifuncţional :

- (1) Indicator de încărcare a bateriei

- (2 şi 3) Ceas

- (4) Nivel de asistare (de la 1 la 5)

- (5) Viteză -km/h

- (6) Distanţă parcursă

- (7) Distanţă în km

- (8) Asistare la demaraj (6km/h fără pedalare)

- Cod eroare

1.Battery indicator 2.Timer: hh 3.Timer: mm

5.Speed area

8.Power assist walk

5.Speed unit

4.Power lever

6.Distance

7.Distance unit

Page 59

Apăsaţi pe MODE pentru a porni display-ul. Menţineţi apăsat pe MODE pentru a îl închide. Apăsaţi în acelaţi timp pe « săgeată sus » şi « săgeată jos » timp de 3 secunde pentru a intra în « setări » « săgeată sus » şi « săgeată jos », pentru a confirma utilizaţi MODE. După ce aţi confirmat treceţi la următoarea setare urmând ordinea de mai jos.

Setări

- Ceas : când sunteţi în modul setări, actualizaţi ora şi minutele.

Utilizare

Viteză (viteză de pedalare, viteză medie, viteză maximă). Atunci când începe pedalarea, display-ul indică automat viteza. Menţineţi apăsat « săgeată sus » în timpul pedalării pentru a afişa viteza maximă (MAX). Apăsaţi din nou pentru a avea viteza medie (AVG).

- Viteză maximă Pentru a răspunde reglementării europene, asistenţă maximă a bicicletei City515 şi/sau City525 este setată la 25 km/h. Puteţi seta viteza maimă între 10 şi 25 km/h.

- Unitate de viteză Puteţi alege între unitatea MPH (mile pe ora) sau Km/H (kilometrii pe oră). Unitatea de distanţă se setează în mod automat în funcţie de alegerea pe care aţi făcut-o (MPH sau Km/h).

- Diametrul roţilor Pentru a calcula distanţa parcursă cât şi viteza, display-ul trebuie să cunoască dimensiunea roţilor. Bicicletele City515 şi/sau City525 este echipată cu jante de 26 inch, valoarea implicită a display-ului este 26 de inchi

- Nivelul de asistare Puteţi alege între 5 niveluri de asistenţă. 1 fiind asistenţa minimă şi 5 asistenţa maximă. Cu cât este mai ridicată asistenţa, cu atât mai repede se va descărca bateria. Valoarea implicită este 1. Utilizaţi « săgeată sus » şi « săgeată jos » pentru a încărca nivelul de asitenţă.

- Asistenţă la demaraj Bicicleta City515 şi/sau City525 este echipat cu un sistem de ajutor la demaraj. Fără să pedalaţi, va trage bicicleta la 6km/h.

Această funcţie vă poate ajuta pe drumurile accidentate şi/sau foarte denivelate. Pentru a porni această funcţie, menţineţi apăsat pe « săgeată jos ».

- Iluminatul display-ului Menţineţi apăsat pe « săgeată sus » şi «mode în mijloc » timp de 3 secunde pentru a ilumina display-ul. Pentru a închide iluminatul, reîncepeţi aceeaşi manipulare.

- Distanţă parcursă (Distanţă în curs, distanţă totală) Apăsaţi pe MODE pentru a comuta distanţa ăn curs (TRIP) la distanţa totală (ODO).

- Indicator de încărcare Starea de încărcare a bateriei este uşor de citit pe 6 nivele.

Logo

Flash Flash

36V 6,6Ah

45km 35km 25km

15km <6km <3km

Autonomie

36V 13,2Ah

80km 60km 40km

20km <10km <5km

115 116

Page 60

Resetare procedură la 0

Pentru a începe să număraţi de la 0, trebuie :

- Apăsaţi pe mod pentru a deschide display-ul.

- Apăsaţi pe 3 secunde, în acelaşi timp, pe « săgeatăsus » şi « săgeată jos ».

- Apăsaţi pe mod pentru a obţine ecranul de mai jos.

Orange:Chargement Vert:Chargé

- Apăsaţi pe « săgeată jos » pentru a ajunge la TC-Y precum mai jos.

- Validaţi apăsând pe Mode

2) Baterie Sfat de primă utilizare

Incărcaţi bateria timp de 6 ore în timpul primei încărcări. Acest lucru vă va permite să o iniţializaţi. Bateria este livrată cu o încărcare minimă, ESTE FOARTE IMPORTANT SĂ EFECTUAŢI O ÎNCĂRCARE MINIMĂ DE 2 ORE LA FIECARE 2 LUNI.

Flexy 215,City 415,City 425,Sporty 455,City 515,City 525

KEY

Asiguraţi-vă că bateria este deblocată, scoateţi-o din locaşul său. Fixaţi bine vârful încărcătorului în priza situată în spatele bateriei aproape de mâner.

Trageţi capacul din plastic ce protejează priza pentru a efectua conexiunea. Conectaţi cablul de alimentare în priza electrică şi verificaţi dacă ledul se aprinde pe încărcător. O încărcare completă durează între

2,5-3h (Bateria 36V6,6 Ah) /5-6h(Bateria 36V13,2 Ah)

Deconectaţi încărcătorul de la priză atunci când procesul de încărcare este terminat. Nu uitaţi să blocaţi bateria atunci când este instalată pe bicicletă.

Basy 315

Cu ajutorul lacătului şi a pinilor prevăzute în acest scop, rotiţi şaua în sus pentru a putea scoate bateria din glisieră. Accesul la baterie

este acum liber.

Introduceţi cheia bateriei în încuietoarea de protecţie şi întoarceţi în sens invers al acelor de ceasornic apăsând deasupra pentru a debloca. Utilizaţi mânerul prevăzut în acest scop pentru a elibera bateria. Scoateţi bateria din locaşul său. Fixaţi bine vârful încărcătorului în priza situată. Conectaţi cablul de alimentare în priza electrică şi verificaţi ca toate cablurile să fie introduse corect în priza.

117 118

KEY

Page 61

Rouge:Chargement Vert:Chargé

O încărcare completă durează între 4 şi 6 ore. Debranşaţi încărcătorul de la priză atunci când încărcarea s-a terminat. Nu uitaţi să blocaţi bateria în timpul instalării pe bicicletă.

Autonomia bateriei

Bateria este supusă unui rodaj. Acesta va avea autonomia definitivată după zece utilizări. După încărcarea bateriei, este recomandabil să o lăsaţi să nu o folosiţi timp de 20-30 de minute înainte de utilizare. Autonomia bicicletelor asistate electric Wayscral este următoarea: Flexy 215, City 415, City 425 ,Sporty 455 ,City 515 et City 525: Bateria 36V6,6 Ah: 25-45 km Bateria 36V13,2 Ah: 60-80 km Basy 315: 25-40km Batterie plumb 24V 10 Ah

Această gamă de autonomie depinde de cele mai mulţi factori de utilizare :

- Alegerea modului de asistare

- Greutatea utilizatorului

- Denivelarea roţii

- Umflarea anvelopelor

- Vântul

- Efort de pedalare furnizat

- Demaraj şi frecvenţă de oprire

- Temperatura exterioară

Avertismente, precauţii

Se recomandă să reîncărcaţi bateria în mod regulat, sau după fiecare utilizare. Nu există niciun efect de memorie asupra acestor baterii. Pentru a maximiza durata de viaţă a bateriei este recomandabil să :

- evitaţi locurile calde (temperatura ideală 20C)

- să lăsaţi bateria să se răcească 30 de minute după utilizarea bicicletei Precauţii de utilizare :

- Utilizaţi bateria doar pentru bicicleta în cauză.

- Utilizaţi numai încărcătorul specificat, furnizat pentru a încărca bateria.

- Încărcaţi bateria doar într-un loc bine ventilat.

- Nu expuneţi bateria la căldură şi nu o încărcaţi în razele directe ale soarelui.

- Nu demontaţi sau modificaţi bateria.

- Nu conectaţi conexiunile (+) şi (-) bateriei cu un obiect metalic.

- Nu expuneţi bateria la lichide.

- Nu utilizaţi o baterie deteriorată.

- Nu continuaţi să încărcaţi bateria în cazul în care încărcarea nu este completă în timpul teoretic de ăncărcare.

- Nu utilizaţi bateria în cazul în care aceasta emite un miros neobişnuit, o căldură neobişnuită sau dacă ceva nu vi se pare normal.

- Nu lăsaţi bateria la îndemâna copiilor.

- Reîncărcaţi bateria înainte de o depozitare prelungită şi efectuaţi acceaşi operaţie şi după această depozitare. Respectaţi instrucţiunile de pe etichta încărcătorului bateriei.

Durată de viaţă a bateriei

Bateriile pot suferi o învechire a performanţelor după un număr mare de încărcări. Aceasta va depinde de obiceiurile de utilizare ale bicicletei. În mod general, apaciatea energetică va fi redusă de la 20 la 30% după 500 de cicluri (încărcare şi descărcare) pentru bateriile cu litiu şi după 300 de cicluri pentru bateriile cu plumb. Trebuie să duceţi bateriile uzate în magazinul de unde le-ati cumpărat sau într-un depozit specializat în reciclare. Mai ales nu aruncaţi bateria în natură la sfârşitul vieţii acesteia.

3) Încărcător

Nu utilizați decât încărcătorul care este furnizat împreună cu bicicleta electrică. Evitați orice contact cu apa în timp ce bateria este la încărcat. În cazul în care o priză intră în contact cu apa, țtergeți bine înainte de orice utilizare. Precauții de utilizare:

- Citiți manualul înainte de a utilza încărcătorul.

- A nu se utiliza în exterior sau a nu se expune la ploaie.

- Nu scurt circuitați pinii încărcătorului utilizând un obiect metalic.

- Nu demontați sau modificați încărcătorul, în caz de probleme, duceți încărcătorul la un tehnician calificat.

- Întotdeuna puneți încărcătorul într-un mediu bine aerisit și uscat.

- Atenție: Gaz exploziv. Evitați flamele și scânteile. Asigurați o aerisire suficientă în timpul încărcării. Nu utilizați încărcătorul cu un cablu de alimentare sau cabluri deteriorate. Nu atingeți încărcătorul cu mâinile ude.

- Asigurați-vă că priza încărcătorului este conectată corect la rețeaua de alimentare.

- Deconectați alimentarea înainte de a conecta sau deconacta conexiunile batariei.

- Nu atingeți încărcătorul prea lent în timpul încărcării (există riscul de arsură superficială).

- Nu poziționați încărcătorul într-un mod instabil.

- Nu acoperiți încărcătorul pentru a evita supraîncălzirea în timpul încărcării.

- Acest încărcător a fost conceput pentru încărcarea bateriilor de Litiu (excepţia bicicletei Basy315:plumb), nu încărcați alte tipuri de baterii.

- Nu utilizați o baterie nereîncărcabilă.

- Acest aparat nu este destinat utilizării de către persoane (sau copii) cu capacități fizice, senzoriale sau mentale reduse, sau cu lipsa de experiență și cunoștințe, cu excepția cazului în care acestea sunt date de o persoană responsabilă pentru siguranța lor, sunt supravegheate sau instruite cu privire la utilizarea aparatului.

- Supravegheați copiii pentru a vă asigura ca nu se vor juca cu acest aparat.

- A nu se lăsa la îndemâna copiilor, acest produs nu este o jucărie.

- Nu expuneți produsul la o sursă de căldură.

- Nu scufundați produsul în apă.

- Cablul flexibil extern al acestui produs nu poate fi înlocuitș în caz de deteriorare a cablului, produsul trebuie aruncat la gunoi.

IV ÎNTREŢINERE

1) Revizii

Remarcă: Pentru a asigura securiatea şi a menţine componentele într-o condiţie bună de funcţionare, trebuie să faceţi verificarea bicicletei periodic la furnizorul dumneavoastră :

Prima revizie : la 1 lună sau la 150 km

- Verificaţi închiderea elementelor : manivelă, roată, şa, pedale, ghidon, suport şa.

- Verificarea funcţionării transmisiei şi a asistenţei.

- Verificarea şi reglarea frânelor.

- Tensiunea şi/sau devoalarea roţilor.

În fiecare an sau la 2000km

- Verificarea nivelului de uzură (toampoane sau plăcuţe de frână, transmisie, pneuri).

- Controlul rulmenţilor (butucul pedalier, roţi, direcţie, pedale).

- Controlul cablurilor (frâne, schimbător).

- Verificarea iluminatului.

- Tensiune şi/sau devoalarea roţilor

119 120

Page 62

La fiecare trei anis au la 6000km

- Schimbarea transmisiei (lanţ, roată de rezervă, ţeavă).

- Schimbarea anvelopelor

- Verificarea uzurii roţilor (spiţe, jante).

- Tensiune şi/sau devoalare roţi

- Schimbarea saboţilor de frţnă sau a plăcuţelor de frână.

- Controlul funcţiilor electrice.

2) Întreţinere generală

Bicicicleta necesită întreţinere regulată pentru securitatea dumneavoastră dar şi pentru a mări durata de viaţă. Este important să controlaţi periodic elementele mecanice pentru a vă asigura de înlocuirea corespunzătoare a pieselor uzate sau care prezintă urme de uzură. Pentru o utilizare în siguranţă, verificaţi cu regularitate starea frânelor şi a jantelor.

Curăţare

Curăţarea trebuie făcută cu un burete, o găleată cu apă caldă şi săpun cât şi un jet de apă (fără presiune). Curăţaţi părţile laterale ale jantelor şi saboţii de frână cu alcool sau acetonă. Fiţi atenţi să nu utilizaţi un jet de apă sub presiune.

Lubrifiere

Lubrifierea este esenţială pentru diferite componente care sunt în mişcare pentru a preveni coroziunea acestora, aceasta trebuie realizată regulamentar pe rulmenţi pe bilesituaţi pe axa roţilor, lanţ, schimbător şi cabluri de comandă. Este recomandabil să utilizaţi ulei specific pentru lanţ şi schimbător. Trebuie să utilizaţi vaselină/unsoare pentru celelalte componente.

Verificări periodice

Strângerea şuruburilor : manetă, manivelă, pedale, şa. Cuplurile de închidere aplicabile sunt următoarele :

Componente Cuplu recomandat(NM) Sfaturi speciale

Pedale sau manivele

Manivelă pe cutie

Blocarea şelei

Blocarea setului de direcţie

Manetă frână

Etrieri de frână

Şa

Colier tijă şa Roată cu motor /

Roată fără motor Portbagaj

Celelalte cupluri de închidere depind de dimensiunea piuliţelor : M4: 2,5 à 4.0 N.m. , M5: 4.0 à 6.0 N.m. , M6: 6.0 à 7.5 N.m.

35-40

40-45

18-20

≥25

2.5-4

5-7.5

18-20

40-50/25-35

Ungeţi blocajele

V SAV

1) Piesele de schimb

Diferite elemente de uzură sunt elemente standard. Înlocuiţi întotdeauna piesele uzate şi/sau înlocuiţi-le cu piese identice disponibile la vânzare sau la furnizorul dumneavoastră. Atenţie : Ca orice component mecanic, o bicicletă este supusă unor uzurii şi eforturilor ridicate. Diferite componente mecanice pot reacţiona diferit la uzură sau la folosire. În cazul în care durata de viaţă pentru un component a fost depăşită, acesta se poate rupe dintr-o dată riscând să provoace rănirea biciclistului. Fisurile, zgârieturile şi decolorările în zonele supuse la eforturi ridicate indică faptul că piesa a depăşit durata de viaţă şi trebuie înlocuită.

2) Garanţie aplicabilă

Noi am fost foarte atenţi la proiectarea şi fabricarea bicicletei pentru ca aceasta să vă aducă o întreagă satisfactie. Totuşi, în cazul în care se constată că produsul dumneavoastră este defect, beneficiaţi de o garanţie comercială de la data achiziţionării de :

• Garanţie pe viaţa pentru cadru:Basy 315,City 415,City 425,Sporty 455,City 515 et City 525

• 5 ani pentru cadru:Flexy 215

• 2 ani pentru motor

• 1 an pentru piese, în afara pieselor de uzură (anvelope, cameră de aer, saboşi de frână, manere, şa, cablu )

• 2 ani pentru batriile cu litiu şi 6 luni pentru bateriile cu plumb. (Aduceţi bateria uzată în magazin, aceasta va fi reciclată) Pentru a pune în aplicare această garanţie, utilizatorul trebuie să se prezinte cu produsul la distribuitor, împreună cu bonul de casă şi factura. Această garanţie, este aplicabilă în ţara de unde aţi făcut achiziţia, acoperă toate defectele produsului care nu permit o utilizare normală. Nu acoperă defectele datorate unei întreţineri incorecte, unei utilizări necorespunzătoare, sau dacă recomandările furnizorului nu au fost respectate. Garanţia nu acoperă uzura normală a pieselor legate de utilizarea produsului. Garantul este : contact: www.norauto.com Garanţia comercială de mai sus nu limitează dreptul cumpărătorului de a acţiona în cazul defectelor ascunse sau de neconformitate, aşa cum este prevăzut ăn diferite ţări Europene. Pentru mai multe informaţii, vă rugăm să consultaţi legeslaţia în vigoare a ţării.

3) Funcţionare şi depanare

Bateriile cu litiu

Lumina galbenă a încărcătorului nu funcţionează în timpul încărcării.

- Asiguraţi-vă că aţi conectat corect conectorii. Lumina galbenă a încărcătorului nu devine verde.

- Opriţi alimentarea, după 5 secunde apoi conectaţi alimentarea sectorului, poate continua să încarce. Lumina galbenă a încărcătorului devine imediat verde.

- Verificaţi dacă bateria este complet încărcată.

Bateriile cu plumb

Lumina roşie a ăncărcătorului nu funcţionează în timpul încărcării.

- Verificaţi dacă aţi conectat corect conectorii. Lumina roşie a încărcătorului nu devine verde.

- Opriţi alimentarea după 5 secunde apoi conectaţi alimentarea sectorului, poate continua să încarce. Lumina verde a încărcătorului devine imediat verde.

- Verificaţi dacă bateria este complet încărcată.

121 122

Page 63

Cod de eroare display City 515

Cod

eroare

Definiţie

21 Probleme baterie

Probleme motor

– conexiune motor / schimbător

Probleme motor

– senzor magnetic

Probleme senzor

de frână

Probleme senzor

/ controler/pedalare

Soluţii

- Verificaţi dacă bateria a fost bine încărcată

- Verificaţi dacă bateria este bine conectată. Dacă ajungeţi la sistemul de blocare, bateria este bine plasată.

- Verificaţi siguranţele

- Trei cabluri transmit informaţiile de la controler la motor şi invers. Codul de eroare 23 vă transmite că unul dintre aceste cabluri nu mai funcţionează.

- Contactaţi furnizorul

- Unul dintre cei trei senzori care permit dtectarea orientării motorului la variaţia câmpului magnetic nu mai funcţionează.

- Contactaţi furnizorul.

- De fiecare dată când frânaţi acesta opreşte în mod automat motorul. Unul dintre aceşti senzori este defect.

- Contactaţi furnizorul.

- Verificaţi ca mufa de pe controler să fie bine fixată.

- Verificaţi dacă conexiunea între computer şi controler este bine fixată.

- Contactaţi furnizorul.

Anexă : Caracteristici tehnice

(1) Manetă de frână (2) Schimbător manetă (3) Sonerie (4) Ghidon (5) Far faţă (6) Display (7) Şa (8) Suspensie faţă (9) Frână V-brake (10) Pneuri (11) Motor (12) Valvă de jantă (13) Suport bicicletă (14) Pedală (15) Protecţie lanţ (16) Lanţ (17) Far spate (18) Baterie (19) Portbagaj (20) Controler

Flexy 215

1 3 4 6

20 19

13141516

8 9

Încărcare maximă

110 kg (utilizator + încărcare + bicicletă) Viteză maximă cu asistenţă < 25km/h Autonomie 36V 6,6Ah / 36V 13,2Ah 25-45km / 60-80km

Motorizare

Putere maximă Tensiune Tip Tensiune

Motor electric

Baterie

Capacitate 6,6 Ah / 13,2 Ah Greutate 2,1 kg / 3,6 kg

Perioadă de încărcare

DC Brushless

250W

36V

Litiu

36V

2,5-3h /5-6h

Număr de cicluri 500-600

Încărcător

Specificaţii

Greutatea totală a bicicletei (cu baterie 6,6 Ah)

Dimensiunea bicicletei

Tensiune de intrare 230V

Tensiune de ieşire 36V

20Kg

145 x 58cm

80 x 40cm (Dimensiunea bicicletei pliate)

Dimensiunea pneurilor 20 x 1.75 inci

123 124

Page 64

Basy 315

City 515 -City 525

Încărcătură maximă 110 kg (utilizator + încărcare + bicicletă) Viteză maximă cu asistenţă < 25km/h Autonomie 25-40km

Motor electric

Motorizare

Baterie

Încărcător

Greutatea totală a bicicletei Dimensiunea bicicletei 187 x 62cm Dimensiunea pneurilor

Putere maximă Tensiune

Tip Tensiune Capacitate 10Ah Greutate 9kg Perioadă de încărcare

Număr de cicluri 300

Specificaţii

DC Brushless 250W

24V

Plumb

24V

de la 4 la 6 ore

Tensiune de intrare 230V Tensiune de ieşire 24V 30Kg

26 x 1.95 inci

W415-425

Încărcătură maximă Viteză maximă cu asistenţă < 25km/h Autonomie

Motorizare

Baterie

Încărcător

Greutatea totală a bicicletei (cu baterie 6,6 Ah) Dimensiunea bicicletei 175 x 62cm Dimensiunea pneurilor 26 x 1.75 inci

36V 6,6Ah / 36V 13,2Ah

Motor electric Putere maximă Tensiune

Tip Tensiune Capacitate 10Ah Greutate

Perioadă de încărcare Număr de cicluri 500-600

Specificaţii

110 kg (utilizator + încărcare + bicicletă)

25-45km / 60-80km

DC Brushless 250W 36V

Litiu 36V

6,6 Ah / 13,2 Ah 2,5-3h /5-6h

Tensiune de intrare 230V Tensiune de ieşire 36V

City 415 City 425

25Kg

24Kg 170 x 62cm 24 x 1.75 inci

Încărcătură maximă Viteză maximă cu asistenţă < 25km/h Autonomie

Motorizare

Baterie

Încărcător

Greutatea totală a bicicletei (cu baterie 6,6 Ah) Dimensiunea bicicletei 179 x 62cm Dimensiunea pneurilor 26 x 1.75 inci

36V 6,6Ah / 36V 13,2Ah

Motor electric Putere maximă Tensiune

Tip Tensiune Capacitate 10Ah Greutate

Perioadă de încărcare Număr de cicluri 500-600

Specificaţii

110 kg (utilizator + încărcare + bicicletă)

25-45km / 60-80km

DC Brushless 250W 36V

Litiu 36V

6,6 Ah / 13,2 Ah 2,5-3h /5-6h

Tensiune de intrare 230V Tensiune de ieşire 36V

24.5Kg

Sporty 455

Încărcătură maximă Viteză maximă cu asistenţă < 25km/h Autonomie

Motorizare

Baterie

Încărcător

Greutatea totală a bicicletei (cu baterie 6,6 Ah) Dimensiunea bicicletei 180 x 62cm Dimensiunea pneurilor 28 x 1.50 inci

36V 6,6Ah / 36V 13,2Ah

Motor electric Putere maximă Tensiune

Tip Tensiune Capacitate 10Ah Greutate

Perioadă de încărcare Număr de cicluri 500-600

Specificaţii

110 kg (utilizator + încărcare + bicicletă)

25-45km / 60-80km

DC Brushless 250W 36V

Litiu 36V

6,6 Ah / 13,2 Ah 2,5-3h /5-6h

Tensiune de intrare 230V Tensiune de ieşire 36V 25Kg

125 126

Page 65

Мы рады, что вы купили наш велосипед с дополнительной электротягой Wayscral, и благодарим вас за покупку. Ваш велосипед оборудован электротягой, облегчающей педалирование, что делает поездки удобнее. Дополнительная тяга имеет целью дополнить педалирование. Как только вы начинаете крутить педали, включается двигатель и дополняет ваше усилие. Сила тяги меняется в зависимости от скорости велосипеда - больше при старте, меньше при разогнанном велосипеде и нулевая от скорости 25 км/ч. Важно сохранить настоящую инструкцию для правильной регулировки и должного ухода за велосипедом, ознакомьтесь с ней перед первым использованием. Настоящий велосипед для взрослых с дополнительной электротягой Wayscral разработан в соответствии с требованиями европейских стандартов: EN 14764 и EN 15194, отвечающих нормам безопасности.

СОДЕРЖАНИЕ

I. 7 ПРЕДУПРЕЖДЕНИЯ/МЕРЫ ПРЕДОСТОРОЖНОСТИ II. ПЕРВОЕ ИСПОЛЬЗОВАНИЕ / РЕГУЛИРОВКИ

1) Подключение элементов безопасности

2) Седло и руль

3) Шины

4) Тормоза

5) Скорости

6) Другие детали III. ПОМОЩЬ ПРИ ПЕДАЛИРОВАНИИ, АККУМУЛЯТОР И ЗАРЯДНОЕ УСТРОЙСТВО

1) Помощь при педалировании

2) Аккумулятор

3) Зарядное устройство IV. УХОД

1) Контрольные проверки

2) Общий уход V. ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

1) Изнашиваемые детали

2) Применимая гарантия

3) Функционирование и устранение неисправностей Приложение: технические характеристики

128 128 128 129 130 130 131 132 132 132 135 138 138 138 139 140 140 140 140 142

I. ПРЕДУПРЕЖДЕНИЯ/МЕРЫ ПРЕДОСТОРОЖНОСТИ

Для ознакомления с вашим новым велосипедом выберите безопасное место вдали от интенсивного движения. Электротяга может включаться резко, убедитесь, что руль поставлен прямо и дорога свободна. Перед каждым пользованием убедитесь в хорошем состоянии велосипеда. Не забывайте, что езда по дорогам общего пользования требует соблюдения правил движения. С 1 сентября 2008 г. велосипедисты обязаны носить вне населенных пунктов светоотражающий ﬂжилет. Фирма NGTS не несет никакой ответственности при несоблюдении велосипедистом действующих

нормативных актов. Настоящий велосипед предназначен для использования на городских дорогах. Он не предназначен для езды по не асфальтированным или плохим дорогам . Он не предназначен для езды по бездорожью. несоблюдение данного предупреждения может привести к падению или аварии и преждевременно и необратимо повредить велосипед с электротягой. При использовании велосипеда ребенком родители обязаны следить за ним и убедиться, что

ребенок в состоянии безопасно пользоваться велосипедом.

При неблагоприятных климатических условиях (дождь, холод, темное время суток и т.д.) следует

быть особо внимательным, соответственно снизив скорость.

При перевозке велосипеда снаружи автомобиля (на велобагажнике, рейлингах и т.д.) рекомендуется

снимать аккумулятор и хранить его в защищенном от непогоды месте.

II. ПЕРВОЕ ИСПОЛЬЗОВАНИЕ / РЕГУЛИРОВКИ

Несмотря на тщательную подготовку велосипеда Wayscral на заводе, перед первым его

использованием важно убедиться в следующем.

1) Подключение элементов безопасности

Осветительные приборы

Осветительные приборы поставляются в комплекте и включают два катафота (белого цвета в фаре

и красного, ﬁзакрепленного на заднем багажнике), передний и задний осветители, два других

катафота оранжевого цвета, закрепленных между спицами колес, светоотражающие шины, чтобы сделать вас лучше видимым сбоку.

Передняя фара для моделей ВЭТ Flexy 215, Basy 315, City 415, City 425, Sporty 455

Закрепите держатель фары на руле как можно ближе к центру с помощью прилагаемого фиксатора.

Закрепите фару на руле, с усилием продвинув ее вперед.

Для установки батареек откройте фару, нажав на прозрачный пластмассовый овал на ней. Вставьте

обе батарейки (LR6 AA) с соблюдением полярности

Включение / выключение фары производится перемещением серого рычажка.

Передняя фара для модели City515-City525

Модели ВЭТ City515 и/или City525 оборудованы высококачественным передним осветителем на

светодиодах, предустановленном на велосипеде.

Включение / выключение осветителя производится перемещением переключателя на его задней

части.

Задний осветитель

Вставьте обе батарейки (LR 6 АА) с соблюдением полярности. Включение / выключение заднего осветителя производится перемещением переключателя на его боковой части.

ON/OFF

127

ON/OFF

128

Page 66

Ношение шлема

Ношение велошлема настоятельно рекомендуется, в особенности детям. Он уменьшает возможность получения черепно-мозговых травм при падении. Для получения дополнительной информации свяжитесь с вашим дистрибьютором.

Звонок

Звонок слышен на расстоянии 50 м. Убедитесьﬁ, что при его установке на руль звонком удобно пользоваться.

2) Регулировка руля и седла

Важно адаптировать регулировки велосипеда к вашему телу.

Седло

Для проверки правильности установки седла сядьте на него, вытянув ноги и поставив их на педали (рис. A). При вращении педалей колено должно слегка сгибаться (рис. B).

A B

Установки для моделей City515-City525

Освободите защелку, сдвинув черную ручку вперед, ослабьте крепежный винт с помощью шестигранного торцового ключа и вытяните штырь на нужную высоту. Для установки угла наклона руля поднимите защелку таким же образом и отрегулируйте руль.

3) Шины

Периодически ﬁпроверяйте давление в шинах. Езда на недокачанных или перекаченных шинах ухудшает ездовые качества велосипеда, ведет к их преждевременному износу, портит обода, снижает срок службы и может привести к аварии. При сильном износе или видимом порезе шин замените их перед пользованием велосипедом.

При опускании седла в самое нижнее положение убедитесь, что оно не касается других деталей велосипеда, например, защитного кожуха аккумулятора. Не поднимайте седло выше максимальной отметки.

max up

Руль

Руль велосипеда устанавливается как по высоте, так и по наклону.

Установка для моделей ВЭТ Flexy 215, Basy 315, City 415, City 425, Sporty 455

Для регулировки руля ослабьте крепежный винт с помощью шестигранного торцового ключа и вытяните штырь на нужную высоту (рис.1). Внимание: отметка максимальной высоты не должна быть видна над рулевой колонкой (рис.2). Для установки угла наклона руля ослабьте передний винт с помощью шестигранного торцового ключа (рис.3).

рис.1 рис.2 рис.3

max up

Давление

Модель Рост PSI Бар

Flexy 215

Basy 315

City 415

City 425

Sporty 455

City 515/525

4) Тормоза

Правой ручкой включается задний тормоз, левой - передний. Рекомендуется распределить среднее усилие торможения в соотношении 60/40 между передним и задним тормозами. Велосипед Wayscral может иметь два типа тормозов.

Тормоза V-brake

Рычаги должны правильно сходиться на ободе. Тормозные колодки должны располагаться на равном расстоянии от обода (ок. 3 мм). Состояние ободов имеет большое значение для эффективности торможения, поэтому рекомендуется регулярно их очищать. Максимальное тормозное усилие должно достигаться до касания ручками руля. В противном случае тормоза требуют регулировки.

- Система гайки и контргайки позволяет регулировать тормозное усилие, которое может изменяться от времени в зависимости от износа тормозных колодок.

- Крестообразный подпружиненный винт компенсирует износ тормозных колодок и обеспечивает должное положение тормозов с обеих сторон обода. Тормозные колодки стандартные, их следует заменять, как только они становятся не видны.

20*1.75

26*1.95

26*1.75

24*1.75 40-65 2,8-4,5

28*1.5(700*35C)

26*1.75

40-65

50-85

40-65

2,8-4,5

3,5-5,9

2,8-4,5

129 130

Page 67

Дисковые тормоза

Дисковые тормоз не требуют обслуживания. Тем не менее, следите за тем, чтобы на диски или колодки не попало масло или иной тип смазки, например, при уходе за цепью или переключателем скоростей. В этом случае следует заменить или обезжирить тормозные колодки. Предупреждение: При дожде тормозной путь удлиняется.

5) Регулировка переключателя скоростей

Модели ВЭТ Wayscral имеют от 3 до 8 скоростей, переключаемых вручную. Для перехода на требуемую скорость пользуйтесь правой ручкой. Чем больше цифра на указателе, тем тяжелее крутить педали, и наоборот.

Регулировки для моделей с внешним переключателем скоростей

(Basy315, City 415 Sporty 455)

Переключатель скоростей имеет два винта ограничителей хода в верхнем и нижем положении. Точная регулировка осуществляется ручкой. Рекомендуется производить смену скоростей в движении во избежание повреждения переключателя.

6) Другие детали

Багажник

Велосипеды с дополнительной электрической тягой Wayscral продаются с предустановленным

багажником.Его максимальная нагрузка 25 кг (кроме модели Basy315:15 кг), на эту модель возможна

установка детского сиденья или прицепа.

При загруженном багажнике поведение велосипеда на дороге может измениться. Для большей

устойчивости распределяйте груз по обеим сторонам багажника. Груз должен быть прочно закреплен

на багажнике, перед каждым пользованием в

ажно убедиться, что ничего не свисает из него и может попасть в заднее колесо велосипеда. Груз не должен перекрывать светоотражатели и световые приборы велосипеда.

Опора

Перед каждым пользованием убедитесь, что опора поднята.

Колеса и двигатель

После первого месяца пользования рекомендуется затянуть спицы для снижения влияния тяги двигателя на переднее или заднее колесо. При пуске двигатель может производить легкий шум. Это нормально, так так двигатель запускается и помогает вращению педалей. При полной нагрузке на двигатель шум может стать громче.

III. ПОМОЩЬ ПРИ ПЕДАЛИРОВАНИИ И АККУМУЛЯТОР

1) Помощь при педалировании

Flexy 215, Basy 315, City 415, City 425, Sporty 455

С помощью дисплея выбираются 3 режима помощи при педалировании и показывается состояние зарядки аккумулятора. Доступны 3 режима помощи: Низкий - Средний – Высокий, для смены режимов пользуйтесь кнопками + и - . Не забывайте, что чем больше вы пользуетесь помощью, тем быстрее разряжается аккумулятор.

City515-City525

Дисплей состоит из двух частей - ЖК-экрана и ручки управления. На ручке имеются 3 кнопки (режим, стрелка вверх, стрелка вниз), с ее помощью вы можете производить все требуемые установки для правильного пользования дисплеем.

Регулировки для моделей с внутренним переключателем скоростей

(Flexy 215, City 425, City 515 ,City 525)

Для регулировки внутреннего переключателя скоростей Shimano Nexus при включенной второй скорост и установить подвижную желтую отметку между двумя неподвижными чертами на переключателе.

Дисплей модели City515 и/или City525 универсальный:

- (1) Индикатор заряда аккумулятора.

- (2 и 3): Часы

- (4) Уровень электротяги (1 - 5)

- (5) Скорость-km/h

- (6) Пройденное расстояние

- (7) Расстояние в км

- (8) Помощь при трогании с места (6 км/ч без педалирования)

- Код неисправности

131 132

1.Battery indicator 2.Timer: hh 3.Timer: mm

5.Speed area

8.Power assist walk

5.Speed unit

4.Power lever

6.Distance

7.Distance unit

Page 68

Для включения дисплея нажмите MODE. Для выключения дисплея нажмите и удерживайте MODE. Одновременно нажмите «стрелку вверх» и «стрелку вниз» и удерживайте 3 секунды для перехода в режим установок Чтобы произвести установки, используйте «стрелку вверх» и «стрелку вниз», затем подтвердите нажатием MODE. После подтверждения дисплей перейдет к следующей установке в показанном ниже порядке. Установки

- Часы: в режиме установок установите текущие часы и минуты.

- Пиковая скорость Для соответствия европейским нормативным документам, максимальная скорость тягового усилия для модели City 515 и/или City525 установлено скорость между 10 и 25 км/час.

установлено в 25 км/час.

Использование

- Скорость (скорость вращения педалей, средняя скорость, пиковая скорость) При начале педалирования дисплей автоматически показывает скорость. Нажмите и удерживайте «стрелку вверх» во время педалирования для вывода на экран пиковой скорости (MAX). Нажмите еще раз для вывода средней скорости (AVG).

- Уровень электротяги Вы можете выбрать один из 5 уровней. 1 - минимальное усилие электротяги, 5 - максимальное. Чем выше уровень электротяги, тем быстрее аккумулятор будет разряжаться. Значение по умолчанию составляет 1. Используйте « стрелку вверх» и « стрелку вниз » для изменения уровня электротяги.

- Единица измерения Вы можете выбрать MPH ( мили в час ) или Km/H (км в час). Единица измерения расстояния устанавливается автоматически в зависимости от вашего выбо (MPH или Km/h).

- Диаметр колес Для расчета пройденного расстояния и скорости дисплею следует указать размер колес велосипеда. Диаметр обода моделей City515 и/или City525

составляет 26 дюймов, так что значение дисплея по умолчанию составляет 26 дюймов.

- Подсветка дисплея: доступны 3 режима подсветки.

133 134

- Помощь при трогании с места Модели City 515 и/или City 525 снабжены системой помощи Без вращения педалей двигатель может помочь велосипеду развить скорость в 6 км/час. Эта функция может помочь при движении по неровной и/или на крутой дороге. Для включения этой функции нажмите и удерживайте «стрелку вниз»

- Подсветка дисплея Одновременно нажмите «стрелку вверх» и «mode в середине» и удерживайте 3 секунды для включения подсветки дисплея. Повторите действие для ее выключения.

- Пройденное расстояние (текущее расстояние, общее расстояние) Нажмите MODE для перехода от текущего (TRIP) к общему расстоянию (ODO).

- Индикатор заряда аккумулятора Состояние заряда аккумулятора отображается 6 уровнями.

при трогании с места.

Logo

Flash Flash

36V 6,6Ah

45km 35km 25km

15km <6km <3km

Autonomie

36V 13,2Ah

80km 60km 40km

20km <10km <5km

Page 69

Процедура сброса дисплея на 0

Для сброса счетчика на 0:

- Нажмите MODE для включения дисплея

- Одновременно нажмите «стрелку вверх» и «стрелку вниз» и удерживайте 3 секунды

- Для перехода к ниже показанному экрану нажмите MODE

Зеленый: заряжен Красный: включен

- Для перехода к ниже показанному режиму TC-Y нажмите "стрелку вниз"

- Подтвердите выбор, нажав MODE

2) Аккумулятор Рекомендации по первому использованию

Произведите первую зарядку аккумулятора, по меньшей мере, в течение 6. Это позволит ввести его в рабочий режим. Аккумулятор поставляется с минимальным уровнем заряда, КРАЙНЕ ВАЖНО ПРОИЗВОДИТЬ НЕ МЕНЕЕ ЧЕМ ДВУХЧАСОВУЮ ЗАРЯДКУ КАЖДЫЕ 2 МЕСЯЦА В СЛУЧАЕ НЕИСПОЛЬЗОВАНИЯ ВЕЛОСИПЕДА.

Flexy 215,City 415,City 425,Sporty 455,City 515 , City 525

KEY

Убедитесь, что аккумулятор не зафиксирован, и выньте его из отсека. Плотно вставьте наконечник зарядного устройства в гнездо на задней части аккумулятора возле ручки.

Для подключения сдвиньте пластмассовый защитный колпачок гнезда. Подключите вилку питания в электророзетку и убедитесь, что на зарядном устройстве загорелся красный индикатор. Для полной подзарядки требуется

2,5-3h (Аккумулятор 36V6,6 Ah) /5-6h(Аккумулятор 36V13,2 Ah).

Отключите зарядное устройство от электророзетки по окончании зарядки. После установки аккумулятора на велосипед обязательно зафиксируйте его.

Basy315

Освободите предусмотренные защелку и штифт и вытяните седло,

чтобы извлечь аккумулятор из направляющих. Теперь аккумулятор можно снять.

Вставьте ключ аккумулятора в защитный замок и поверните против часовой

стрелки, одновременно нажимая на него, и разблокируйте замок. Для снятия аккумулятора воспользуйтесь предусмотренной для этого ручкой. Осторожно снимите аккумулятор. Плотно вставьте наконечник зарядного устройства в гнездо вверху справа аккумулятора возле ручки, сдвинув предварительно защитный пластмассовый колпачок. Подключите вилку питания в электророзетку и убедитесь, что на вилки вставлены плотно.

135 136

KEY

Page 70

Оранжевый: зарядка Зеленый: заряжен

Полная подзарядка занимает 4 - 6 часов. Отключите зарядное устройство от электророзетки по окончании зарядки. После установки аккумулятора на велосипед обязательно зафиксируйте его.

Запас хода аккумулятора

Аккумулятор требует вывода в рабочий режим. Полный запас хода обеспечивается после примерно 10 подзарядок. После зарядки рекомендуется оставить аккумулятор на 20 - 30 минут перед его использованием. Запас хода для ВЭТ Wayscral составляет: Flexy 215, City 415, City 425 ,Sporty 455 ,City 515 et City 525: Аккумулятор 36V6,6 Ah: 25-45 km Аккумулятор 36V13,2 Ah: 60-80 km Basy 315: 25-40km Аккумулятор свинцовых 24V 10 Ah

Указанный запас хода зависит от многих факторов использования:

- Выбора режима электротяги

- Веса пользователя

- Крутости дороги

- Накачки шин

- Ветра

- Приложенного усилия на педали

- Частоты остановок и троганий с места

- Внешней температуры

Меры предосторожности и предупреждения

Рекомендуется подзаряжать аккумуляторы регулярно или после каждого использования. Аккумуляторы не имеют эффекта памяти. Для продления срока службы аккумулятора рекомендуется:

збегать сильно нагретых мест (идеальная температура зарядки 20 градусов)

- и

- давать аккумулятору остыть в течение 30 минут после пользования велосипедом Меры предосторожности:

- Пользуйтесь только аккумулятором, предназначенным для конкретной модели велосипеда.

- Пользуйтесь исключительно зарядным устройством, прилагаемым к аккумулятору.

- Запрещается заряжать аккумулятор в непроветриваемом помещении.

- Запрещается подвергать аккумулятор воздействию жары или заряжать на ярком солнце.

- Запрещаете разбирать аккумулятор или вносить изменения в его конструкцию.

- Запрещается подключать клеммы аккумулятора (+) и (-) с помощью металлического предмета.

- Запрещается подвергать аккумулятор воздействию жидкостей.

- Запрещается пользование поврежденным аккумулятором.

- Запрещается продолжать зарядку аккумулятора, если он не набрал полный заряд после расчетного времени зарядки.

- Запрещается пользоваться аккумулятором, издающим необычный запах, перегревающимся или при малейшей аномалии.

- Прячьте аккумулятор от детей.

- Зарядите аккумулятор перед продолжительным хранением и после него. Соблюдайте инструкции, приведенные на этикетке зарядного устройства.

Срок службы аккумуляторов

После большого числа зарядок производительность аккумулятора может снизиться из-за его старения. Это зависит от частоты пользования ВЭТ. В общем смысле, энергетическая емкость может снизиться на 20 - 30% после 500 циклов (заряд/разряд) для литиевых аккумуляторов и 300 циклов для свинцовых. Утилизация использованных аккумуляторов должна производиться вашим магазином или на пунктах сбора изделий для повторной переработки. Запрещается избавляться от отслуживших аккумуляторов вне указанных выше мест.

3) Зарядное устройство

Использовать только зарядное устройство, прилагаемое к велосипеду с электротягой. Избегать попадания воды во время заряда аккумулятора. При попадании воды на вилку как следует вытереть ее перед дальнейшим использованием. Меры предосторожности:

- Перед пользованием ЗУ ознакомьтесь с инструкцией по эксплуатации.

- Для использования в помещении, или не допускать попадания под дождь.

- Запрещается перемыкать клеммы аккумулятора металлическим предметом.

- Запрещается вскрывать или изменять ЗУ, при возникновении проблем обратиться в сервисный центр.

- Хранить ЗУ в проветриваемом сухом месте.

- Внимание: взрывчатый газ Избегать открытого огня и искр. Обеспечить достаточное проветривание во время зарядки.

- Запрещается пользоваться аккумулятором при поврежденных шнуре питания или вилках.

- Запрещается прикасаться к аккумулятору мокрыми руками.

- Убедиться, что вилка зарядного устройства правильно подключена к сети во время зарядки.

- Отключить питание перед подключением или отключением клемм аккумулятора.

- Запрещается слишком часто трогать аккумулятор во время зарядки (опасность ожога кожи).

- Запрещается устанавливать ЗУ в неустойчивом положении.

- Запрещается покрывать ЗУ во избежание перегрева при зарядке.

- ЗУ предназначено для зарядки

Литиевый (кроме модели Basy315: свинцовых) аккумуляторов, не

использовать при неверном типе аккумуляторов.

- Запрещается использовать с неперезаряжаемым аккумулятором

- Настоящий прибор не предназначен для использования лицами (включая детей) с неполноценными физическими, сенсорными и психическими способностями, а также лицами, не имеющими для этого достаточного опыта или знаний, за исключением случаев их нахождения под наблюдением персонала, ответственного за их безопасность, или прошедшего предварительный инструктаж обращения с прибором.

- Следует наблюдать за детьми и не позволять им играть с прибором.

- Прятать от детей, это не игрушка.

- Не подвергать изделие воздействию источника тепла

- Не погружать в воду.

- Гибкий внешний кабель изделия но подлежит замене; при его повреждении выбросить кабель.

IV УХОД

1) Контрольные проверки

Примечание: Чтобы гарантировать безопасность и должное рабочее состояние компонентов, периодически отдавайте аккумулятор на проверку вашему продавцу:

Первая проверка: 1 месяц или 150 км пробега

- Проверка затяжки деталей: ручка, колесо, вынос руля, педали, руль, хомут седла,

- Проверка работы трансмиссии и электротяги,

- Проверка и регулировка тормозов

- Натяжение спиц и/или геометрия колес.

Ежегодно или через каждые 2000 км

- Проверка уровня износа (тормозные колодки, трансмиссия, шины),

- Проверка подшипников (блок педального механизма, колеса, рулевое управление, педали),

- Проверка тросов (тормоза, переключатель передач),

- Проверка световых приборов

- Натяжение спиц и/или геометрия колес.

137 138

Page 71

Каждые 3 года или через каждые 6000 км

- Замена трансмиссии (цепь, колесо свободного хода, передняя шестерня),

- Замена шин

- Поверка износа колес (спицы, обод)

- Натяжение спиц и/или геометрия колес

- Смена тормозных колодок

- Проверка работы электроприборов

2) Общий уход

Ваш велосипед требует регулярного ухода для вашей же безопасности, но также для продления срока его службы. Важно периодически проверять механические компонентыﬁ для замены при необходимости изношенных или имеющих признаки износа деталей . Для безопасного пользования регулярно проверять состояние тормозов и ободьев.

Чистка и мойка

Производить мойку с помощью губки, таза с теплой мыльной водой и из шланга (не водонапорного). Очищайте боковины обода и тормозные колодки ﬂ спиртом или ацетоном. Обращайте особое внимание на недопустимость мойки велосипеда напором воды.

Смазка

Смазка является важнейшим элементом различных движущихся деталей во избежание коррозии, следует регулярно смазывать подшипники осей колес, цкепь, переклбчатель скоростей и управляющие тросы. Для смазки цепи и переключателя скоростей рекомендуется использовать специальное масло. Для остальных деталей следует использовать смазку.

Регулярные проверки

Затяжка резьбовых деталей шатун, рукоятка, педали, вынос руля. Следует применять следующие моменты затяжки:

Детали

Педали на шатунах

Шатуны на блоке

Затяжка выносу руля.

Затяжка рулевого управления

Тормозной рычаг

Тормозной диск

Седло на каретке

Хомут подседельного штыря Колесо с двигателем/

Колесо без двигателя Багажник

Другие моменты затяжки зависят от размера гаек: M4 2,5 - 4.0 N.m. , M5: 4.0 - 6.0 N.m. , M6: 6.0 - 7.5 N.m.

Рекомендованный

момент (нм)

35-40

40-45

18-20

≥25

2.5-4

5-7.5

18-20

40-50/25-35

Особые требования

Смазать резьбу

V ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

1) Изнашиваемые детали

Различные изнашиваемые детали являются стандартными. Всегда заменяйте изношенные и/или подлежащие замене детали на идентичные из магазина или от вашего дистрибьютора. Внимание: Как всякое механическое устройство, велосипед испытывает повышенные нагрузки и изнашивается. Различные материалы и узлы могут по-разному реагировать на износ и усталость. При превышении срока службы узла может произойти его внезапная поломка, что влечет за собой опасность получения травм велосипедистом. Трещины, царапины и обесцвечивание в зонах, подверженных повышенным нагрузкам, показывают, что срок службы узла превышен, и что узел требует замены.

2) Применимая гарантия

Мы с максимальной тщательностью разработали и изготовили ваш велосипед, чтобы он доставлял вам удовольствие. Тем не менее, в случае дефектного изделия можете воспользоваться ﬁ торговой гарантией, начиная с даты его покупки:

• Гарантия на весь срок службы на раму: Basy 315,City 415,City 425,Sporty 455,City 515 ,City 525

• 5-летней на раму: Flex 215.

• 2-летней на двигатель.

• годичной для деталей, кроме изнашиваемых (шины, камера, тормозные колодки, ручки, седло, тросы).

• 2-летней на литиевый аккумулятор и полугодовой на свинцовый аккумулятор. ( Принесите ваш отработанный аккумулятор в магазин, мы отдадим его во вторичную переработку!)

Чтобы воспользоваться этой гарантией, потребитель должен представить изделие дистрибьютору вместе с кассовым чеком или счетом-фактурой. Указанная гарантия, применимая в стране покупки, распространяется на все дефекты изделия, не позволяющие его нормальное использование. Она не распространяется на дефекты, связанные с плохим уходом, нецелевым использованием или при несоблюдении рекомендаций изготовителя. Гарантия не распространяется на нормальный износ деталей вследствие использования изделия. Гарант: contact: www.norauto.com

Вышеуказанная торговая гарантия ни в чем не ограничивает право покупателя ею воспользоваться в случае скрытого дефекта или при нес европейских стран. Для получения дополнительной информации обратитесь к законодательству вашей страны.

3) Функционирование и устранение неисправностей

Литиевые аккумуляторы

Оранжевый индикатор зарядного устройства не горит во время зарядки

- Проверьте правильность подключения коннекторов. Оранжевый индикатор не изменяется на зеленый

- Отключите питание на 5 секунд, снова включите прибор в сеть - зарядка может продолжаться нормально. Оранжевый индикатор зарядного устройства тут же изменяется на зеленый

- Убедитесь, что аккумулятор полностью заряжен.

Свинцовые аккумуляторы

Красный индикатор зарядного устройства не горит во время зарядки

- Проверьте правильность подключения коннекторов. Красный индикатор не изменяется на зеленый

- Отключите питание на 5 секунд, снова включите прибор в сеть - зарядка может продолжаться нормально. Красный индикатор зарядного устройства тут же изменяется на зеленый

- Убедитесь, что аккумулятор полностью заряжен.

оответствии изделия регламентирующим документам разных

139 140

Page 72

Код неисправности на дисплее City 515

Код неис-

правности

Определение

Неисправность аккумулятора

Неисправность двигателя подключения двигатель /переключатель скоростей

Проблема двигатель

-магнитный датчик

Неисправность датчика тормозов

Неисправность счетчика контроллера

Решение

Убедитесь, что аккумулятор подключен правильно. Если вам удалось его заблокировать, он стал на место Проверьте предохранители

- 3 кабеля автоматически передают информацию от контроллера к двигателю и обратно. Код неисправности

23 означает, что проблема в одном из кабелей.

- Свяжитесь с вашим дистрибьютором.

- Один из 3 датчиков для определения направления вращения двигателя путем изменения магнитного поля не работает.

- Свяжитесь с вашим дистрибьютором.

- При каждом торможении происходит отсечка двигателя. Один из датчиков поврежден.

- Свяжитесь с вашим дистрибьютором.

Убедитесь, что вилка контроллера плотно подключена. Убедитесь в надежности соединения счетчика и контроллера.

- Свяжитесь с вашим дистрибьютором.

Приложение: Технические характеристики

(1) Ручка тормоза

1 3 4 6

(2) Ручка переключения скоростей (3) Звонок (4) Руль (5) Передняя фара (6) Дисплей (7) Вынос руля (8) передняя подвеска (9) Тормоза V-brake

20 19

18 17

(10) Шина (11) Двигатель (12) Ниппель обода (13) Опора (14) Педаль (15) Защита цепи (16) Цепь (17) Задний осветител (18) Аккумулятор (19) Багажник (20) Контроллер

13141516

Flexy 215

Максимальная нагрузка: Максимальная скорость при электротяге < 25 км/час Пробег на одной зарядке 36V 6,6Ah / 36V 13,2Ah

Электрический

Тип двигателя

Макс. мощность Напряжение Тип Напряжение

Аккумулятор

Емкость 6,6 Ah / 13,2 Ah Вес 2,1 kg / 3,6 kg

Время зарядки Количество циклов 500-600

Зарядное

устройство

Характеристики

Общий вес велосипеда (с аккумулятором6,6 Ah)

Габариты велосипеда

Размер шин 20 x 1.75 дюймов

110 кг (пользователь + груз + велосипед)

25-45km / 60-80km пост. тока бесщеточный

250 Вт 36 в

Литиевый 36 в

2,5-3h /5-6h

Входное напряжение 230 в Выходное напряжение 36 в 20 кг

145 x 58cm

80 x 40 см (в сложенном состоянии)

8 9

141 142

Page 73

Basy 315

W515-W525

Максимальная нагрузка: 110 кг (пользователь + груз + велосипед) Максимальная скорость при электротяге < 25 км/час Пробег на одной зарядке 25-40 км

Электрический

Тип двигателя

Аккумулятор

Зарядное устройство

Общий вес велосипеда Габариты велосипеда 187 x 62cm Размер шин

Макс. мощность Напряжение

Тип Напряжение Емкость 10 Ач Вес 9 кг

Время зарядки Количество циклов 300

Характеристики

пост. тока бесщеточный 250 Вт 24 в

Свинцовый 24 в

4 - 6 часов

Входное напряжение 230 в Выходное напряжение 24 в 30 кг

26 x 1.95 дюймов

City 415 - City 425

Максимальная нагрузка Максимальная скорость при электротяге < 25 км/час

Пробег на одной зарядке 36V 6,6Ah / 36V 13,2Ah

Электрический

Тип двигателя

Аккумулятор

Зарядное устройство

Макс. мощность Напряжение

Тип Напряжение Емкость Вес

Время зарядки Количество циклов 500-600

Характеристики

Общий вес велосипеда (с аккумулятором6,6 Ah)

Габариты велосипеда 175 x 62cm Размер шин 26 x 1.75 дюймов

110 кг (пользователь + груз + велосипед)

25-45km / 60-80km

пост. тока бесщеточный 250 Вт 36 в

Литиевый 36 в

6,6 Ah / 13,2 Ah

2,1 kg / 3,6 kg

2,5-3h /5-6h

Входное напряжение 230 в Выходное напряжение 36 в

City 415 City 425

25 кг

24 кг

170 x 62cm

24 x 1.75 дюймов

Максимальная нагрузка Максимальная скорость при электротяге < 25 км/час

Пробег на одной зарядке 36V 6,6Ah / 36V 13,2Ah

Электрический

Тип двигателя

Аккумулятор

Зарядное устройство

Макс. мощность Напряжение

Тип Напряжение Емкость Вес

Время зарядки Количество циклов 500-600

Характеристики

Общий вес велосипеда (с аккумулятором6,6 Ah)

Габариты велосипеда 179 x 62cm Размер шин 26 x 1.75 дюймов

110 кг (пользователь + груз + велосипед)

25-45km / 60-80km

пост. тока бесщеточный 250 Вт 36 в

Литиевый 36 в

6,6 Ah / 13,2 Ah

2,1 kg / 3,6 kg

2,5-3h /5-6h

Входное напряжение 230 в Выходное напряжение 36 в

24.5 кг

Sporty 455

Максимальная нагрузка Максимальная скорость при электротяге < 25 км/час

Пробег на одной зарядке 36V 6,6Ah / 36V 13,2Ah

Электрический

Тип двигателя

Аккумулятор

Зарядное устройство

Макс. мощность Напряжение

Тип Напряжение Емкость Вес

Время зарядки Количество циклов 500-600

Характеристики

Общий вес велосипеда (с аккумулятором6,6 Ah)

Габариты велосипеда 180 x 62cm Размер шин 28 x 1.50 дюймов

110 кг (пользователь + груз + велосипед)

25-45km / 60-80km

пост. тока бесщеточный 250 Вт 36 в

Литиевый 36 в

6,6 Ah / 13,2 Ah

2,1 kg / 3,6 kg

2,5-3h /5-6h

Входное напряжение 230 в Выходное напряжение 36 в 25 кг

142 144
