4954015COM
16" cabinet
Date of Purchase ___ / ___ / ___
Lot Number:
B344954015COM4
THIS INSTRUCTION BOOKLET CONTAINS
IMPORTANT
SAFETY INFORMATION. PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Secure Your Furniture
Keep your home and family safe
with the wall anchor kit that is
included with the product.
Serious or fatal crushing injuries can
occur from tipping furniture.
WARNING: Manufacturer assumes no liability
for improper installation or excessive loads
placed on screws or bracket. This wall anchor
is not a substitute for proper adult supervision.
Do Not Return This Product!
Contact our customer service team for help first.
Call: 1-866-452-4081 (toll free)
Monday-Friday 9am - 5pm CST
Visit: www.systembuild.com
Easy
Tough
Assembly Difficulty Meter
For the latest information on SystemBuild products
follow us at Ameriwood Home
You
Tube
Contact Us!
Do NOT return this product!
Contact our friendly customer service team first for help.
Call us!
1-866-452-4081
Monday-Friday
9am - 5pm CST
Assembly Tips
You
Tube
Visit systembuild.com to view the
limited warranty valid in the U.S. and Canada.
Helpful Hints
PEOPLE NEEDED FOR ASSEMBLY: 1-2
ESTIMATED ASSEMBLY TIME: 1 HOUR
- Open your item in the area you plan to keep it to avoid excessive heavy lifting.
- Identify, sort and count the parts before attempting assembly.
- Compression dowels are lightly tapped in with a hammer.
- Slides are labeled with a R (right) and L (left) for proper placement.
- Make sure to always face the point on the top of the Cam Lock towards the
outer edge.
- Use all the nails provided for the back panel and spread them out equally.
- Back panel must be used to make sure your unit is sturdy.
- Do NOT use harsh chemicals or abrasive cleaners on this item.
- Never push, pull, or drag your furniture.
2
systembuild.com
You
Tube
k
c
A
Q
i
u
s
s
y
bl
m
e
p
i
T
Before You Start
Read through each step carefully and follow the proper order
P
P
P
P
P
Separate and count all your parts and hardware
Give yourself enough room for the assembly process
Have the following tools: Flat Head Screwdriver, #2 Phillips Head
Screwdriver and Hammer
Caution: If using a power drill or power screwdriver for screwing,
please be aware to slow down and stop when screw is tight.
Failure to do so may result in stripping the screw.
Cam Lock Fastening System
This Cam Lock Fastening System will be used throughout the assembly process.
1
3
2
4
systembuild.com
3
You
Tube
systembuild.com
4
You
Tube
Board Identification
Not actual size
D
Bottom
37360015041
F
A
Left Panel
37360015013
B
Right Panel
37360015023
G
E
Shelf (2)
37360015051
Adjustable Shelf (3)
37360015060
This piece is paperboard construction.
It is not made from wood but is
required for the assembly of your unit.
H
Door
34954015070
systembuild.com
Back Panel
K73601500
5
You
Tube
Board Identification
Not actual size
This piece is paperboard construction. It
is not made from wood but is required
for the assembly of your unit.
H
B
E
E
A
F
F
F
G
D
systembuild.com
6
You
Tube

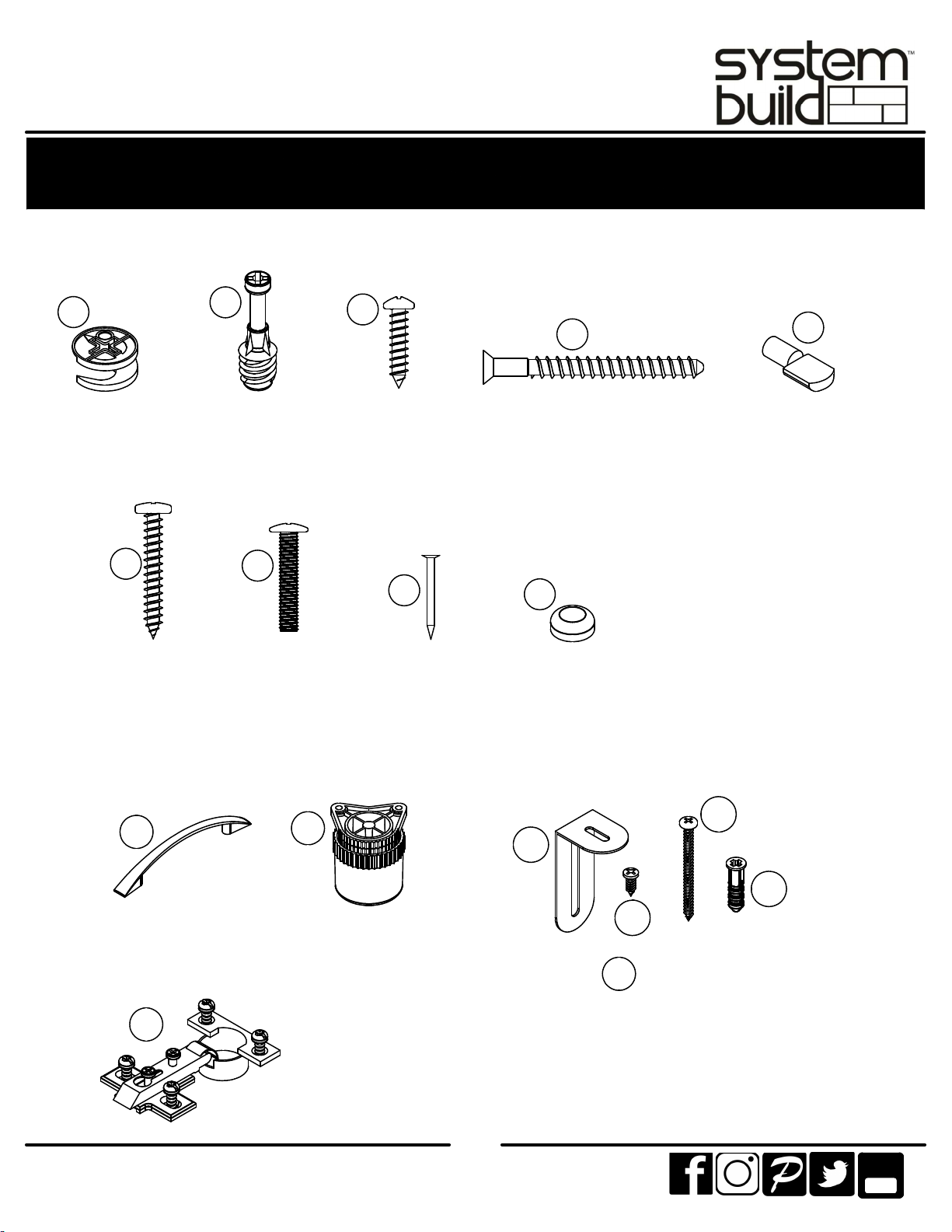

Part List
Actual Size
1
(x8)
#A22620
cam lock
6
(x4)
#A12930
1-1/8" screw
2
(x8)
#A22610
cam bolt
7
(x2)
#A17400
7/8" bolt
3
(x8)
#A12420
5/8" screw
8
(x33)
#A21110
nail
4
(x4)
#A23030
confirmat
9
(x2)
#A89210
door pad
5
(x12)
#A80250
shelf support
10
(x1)
#A52395
handle
13
systembuild.com
Not Actual Size
11
(x4)
#A44140
adjustable foot
(x3)
#A65615
hinge
7
12a
12b
(x1)
#A84050
12
safety bracket kit
12c
12d
You
Tube
STEP
1
2
(x4)
#A22610
2
A
2
2
2
systembuild.com
8
You
Tube
STEP2
2
(x4)
#A22610
2
2
B
2
2
systembuild.com
9
You
Tube
STEP3
1
(x8)
#A22620
12a
12b
(x1)
#A84050
12b
Do not fully tighten
this screw in this
step.
12a
1
1
E
1
E
1
1
systembuild.com
1
Quick
Assembly
Tip
Proper orientation of CAM LOCK
10
You
Tube
STEP
4
All unfinished edges will face up.
L
O
C
U
NL
O
C
K
K
E
A
E
B
systembuild.com
11
You
Tube
STEP
5
3
(x8)
#A12420
Unscrew the two piece foot as shown. After top part of foot is
attached to bottom shelf, screw on bottom part of foot. Be sure
all four feet are level with each other.
6
(x4)
#A12930
11
(x4)
#A44140
3
11
6
3
systembuild.com
D
12
You
Tube
STEP6
4
(x4)
#A23030
4
4
B
A
D
4
4
systembuild.com
finished edge
13
You
Tube
STEP
7
8
IMPORTANT!
AND MUST BE INSTALLED PROPERLY.
THE BACK PANEL IS A STRUCTURAL PART OF THIS UNIT
(x33)
#A21110
Attached the back panel as shown nailing straight into
the raw edges.
Assure that the unit is square.
Distance from corner to corner must be equal as shown.
WARNING
Please make sure that the Backs are attached securely.
All nails must be driven into the parts straight and
tightened firmly. Failure to do so could cause instability,
product collapse, and/or serious injury.
AVERTISSEMENT
S’il-vous-plaît assurez-vous que les PANNEAUX
ARRIÈRES sont attachés solidement. Tous les clous
doivent être enfoncés perpendiculairement et solidement
dans les parties. Sinon le meuble peut devenir instable,
s’effondrer subitement et/ou causer des blessures graves.
ADVERTENCIA
Por favor asegúrese que las Parte de atrás se atan
firmemente. Todos los clavos deben manejarse en las
partes recto y deben apretarse firmemente. El fracaso para
hacer para que podría causar inestabilidad, derrumbamiento
del producto, y/o la lesión seria.
8
raw surface
Flush the edge of the back panel with the bottom edge of
the bottom shelf. Align squarely and nail straight through
into back edges.
Assure that the unit is square.
Distance from corner to corner
must be equal as shown.
systembuild.com
14
You
Tube
STEP8
12c
12d
(x1)
#A84050
For Masonry, Concrete, or other
wall materials:
Consult your local hardware store
for appropriate anchors to securely
attach the safety bracket.
IMPORTANT: THIS UNIT MUST BE SECURE TO THE WALL TO HELP PREVENT TIPOVER. FOLLOW
THESE INSTRUCTIONS TO INSTALL THE ANTI-TIPPING SAFETY BRACKET PROVIDED WITH THIS
PRODUCT. MAKE SURE UNIT IS LEVEL BEFORE SECURING TO THE WALL.
WARNING
Serious or fatal crushing injuries
12c
12d
can occur from furniture tipover.
To prevent tipover:
hole
* Install tipover restraint provided
* place heaviest items in the lowest
drawers
* Unless specifically designed to
#2
#1
accommodate, do not set TVs or
other heavy objects on the top of
this product
* Never allow children to climb or
wallboard
hang on drawers, door, or shelves
* Never open more than one
drawer at a time
Use of tipover restraints may only
reduce, but not eliminate the risk
of tipover
stud
OPTION 1: Attachment into a wall stud (preferred method)
Using a stud finder, locate a stud in the wall. Place your unit against the wall, with the safety bracket aligned in this
location. To make driving the screw easier, you can drill a 1/8" diameter pilot hole (3mm) through the safety bracket
into the stud. Drive the screw through the safety bracket into the wall stud. Tighten the screw that was not fully
tightened in step 3.
OPTION 2: Attachment into drywall
Locate your unit where desired against a wall and mark the wall through the safety bracket, then move your unit
aside. Drill a 3/16" diameter hole (5mm) into the wallboard. Tap the wall anchor into the hole until it is flush. Move
your unit into location and fasten the wall bracket to the wall anchor with the screw. Tighten the screw that was not
fully tightened in step 3.
15
systembuild.com
You
Tube
STEP9
5
(x12)
#A80250
5
F
F
F
5
5
5
systembuild.com
16
You
Tube
STEP10
13
(x3)
#A65615
13
systembuild.com
G
17
You
Tube
STEP
11
7
(x2)
#A17400
NOTE: The door can be mounted on either the left
panel or right panel, depending on which way you want
the door to open (right or left).
Shown is for the door to be mounted on the left panel.
Attach the door as shown by screwing the screws from
the hinge plate onto the side panel.
10
(x1)
#A52395
10
G
A
7
7
systembuild.com
18
You
Tube
STEP12
Door Adjustment
To adjust the vertical height:
Loosen the screws "A" on both hinges.
They are usually in slotted holes which
allows you to adjust up or down by a
few mm. Then tighten back up.
A
B
A
C
To adjust the depth:
Loosen the screw "B" and adjust door.
systembuild.com
To adjust side to side:
Loosen the screw "C" on BOTH
hinges and tighten "B" moves
door outward. Loosen "B" and
tighten "C" moves doors inward.
19
You
Tube
Maximum Loads
This unit has been designed to support the maximum loads shown. Exceeding these load limits
could cause sagging, instability, product collapse, and/or serious injury.
9
(x2)
#A89210
0 lbs.
0 kg.
40 lbs.
18.1 kg.
9
35 lbs.
15.8 kg.
50 lbs.
22.7 kg.
Warning: Risk of injury to persons - do not place a television on this furniture. This furniture is
not approved for use with a television.
Certificate of Conformity
1. This certificate applies to the Dorel Home Furnishings, Inc. product identified by this instruction manual.
2. This certificate applies to compliance of this product with the CPSC Ban on Lead-Containing Paint (16 CFR 1303).
3. This product is distributed by: Dorel Home Furnishings, Inc.
410 East First Street South
Wright City, MO 63390
636-745-3351
4. Site of Manufacture: Tiffin OH
5. See front page of instruction manual for date of manufacture.
20
systembuild.com
You
Tube
Register your product to receive the following:
* New trend details - sneak peek on what's new
* Surveys - have a voice within our community
* Exclusive deals and discount codes
* Quick and easy replacement part service
To register your product, visit systembuild.com
Visit your local retailer's website, rate your purchased
product and leave us some feedback!
We would like to extend a big "Thank You" to all of
our customers for taking the time to assemble this
Systembuild product, and to give us your valuable
feedback.
21
systembuild.com
You
Tube
Español
Cubierta Delantera
Este libro de instrucciones contiene información
para referencia en el futuro.
No Regrese este producto!
ayuda.
Llamenos al: 1-866-452-4081 (Gratis) Lunes - Viernes 9am - 5pm CST
Visitar:
PRECAUCION
Este mueble puede volcarse y causar graves heridas y/o muerte.
Anclar el mueble a un poste de madera en la pared (si esto se requiere).
No Permita que los niños monten el mueble.
Mantenga los artículos más pesados en los cajones de abajo.
Consejos Útiles (página 2)
- Abra su artículo en el área donde usted planea utilizarlo para evitar levantar y moverlo menos
- Identificar, ordenar y contar las piezas antes de intentar ensamblar
- Las clavijas de compresión se golpean con un martillo
- Las diapositivas están marcadas con una R (derecha) y L (izquierda) para la colocación correcta
- Asegúrese de que siempre este el punto locaizado en la parte superior de bloqueador de leva
este volteadohacia borde exterior
- Utilizar todos los clavos para el panel de atras y distribuirlos por igual
- El panel de atras debe utilizarse para asegurarse de que la unidad quede fija y firme
- No use quimicas fuertes ni limpiadores abrasivos en este articulo
- Nunca empuje, tire ni arrastre los muebles
Antes de Que Empieces (página 3)
-Lea cuidadosamente cada paso y siga el orden correcto
-Separar y contar todas sus piezas y hardware
-Dése suficiente espacio para el proceso de ensamble
-Tenga las siguientes herramientas: destornillador de cabeza plana, #2 cabeza Phillips
Destornillador y martillo
-Precaución: Si usa un taladro electrónico o un destornillador eléctrico para atornillar, por favor asegúrese
que deje de atornillar cuando el tonillos este apretado. Fallar hacer esto puede causar barrer el tornillo.
Sistema de fijar el bloqueo de leva (página 3)
Esta sistema de fijar el bloqueo de leva sera usado en todo el proceso ensamble.
www.systembuild.com
Comuniquese con nuestro amistoso equipo de servicio al cliente para obtener
systembuild.com
IMPORTANTE
22
de seguridad. Por favor lea y manténgalo
You
Tube
Español
Página 12
Desatornille el pie de dos piezas como se muestra. Despuéw de que la parte superior del pie se una al
estante inferior, atornille en la parte inferior del pie. Esté weguro que los cuatro son nivelados el uno con
el otro.
Página 14
Conecte los panel trasero como se muestra clavando directamente en los bordes sin procesar.
Asegura qie e; inidad es cuadrada.
Distancia de esquina a esquina debe ser igual como se muestra por favor.
IMPORTANT: El Panel trasero es una parte estructural de la unidad y debe ser instalado correctamente.
Página 15
Para mampostería, concreto u otro tipo de paredes:
Acude a tu ferretería local para obtener los anclajes adecuados para fijar de forma segura el soporte de
seguridad.
IMPORTANTE: ESTA UNIDAD DEBE ASEGURARSE A UNA PARED PARA EVITAR QUE SE VUELQUE. SIGUE
ESTAS INSTRUCCIONES PARA INSTALAR EL SOPORTE DE SEGURIDAD ANTICAÍDA QUE SE PROPORCIONA
JUNTO CON ESTE PRODUCTO. ASEGÚRESE DE QUE LA UNIDAD ESTÉ NIVELADA ANTES DE ASEGURARSE A
LA PARED.
ADVERTENCIA
Un mueble al volcarse puede provocar heridas por aplastamiento que pueden resultar graves o mortales.
Para prevenir que un mueble se vuelque:
* Instala el dispositivo contra caídas que se proporciona
* Coloca los artículos más pesados en los cajones de más abajo
* A menos que esté específicamente diseñado para tal fin, no coloques televisiones ni ningún otro objeto
pesado sobre este mueble
* Nunca permitas que los niños se suban o cuelguen de los cajones, puertas o repisas.
* Nunca abras más de un cajón a la vez
El uso de los dispositivos contra caídas puede reducir, pero no eliminar por completo el riesgo de que el
mueble se vuelque.
OPCIÓN 1: acoplado a un travesaño de la pared (método recomendado)
Ubica un travesaño en la pared utilizando un localizador de travesaños. Coloca tu unidad contra la pared,
con el soporte de seguridad alineado en ese lugar. Para facilitar la entrada del tornillo, puedes perforar un
agujero guía de 1/8" (3 mm) de diámetro a través del soporte de seguridad hasta llegar al travesaño.
Introduce el tornillo en el travesaño de la pared a través del soporte de seguridad. Aprieta el tornillo que
no apretaste completamente en el paso 3.
OPCIÓN 2: acoplado a un panel de pared
Coloca tu unidad en el lugar deseado contra una pared y marca la pared a través del soporte de seguridad,
luego retira tu unidad hacia un lado. Perfora un agujero de 3/16" de diámetro (5 mm) en el tablero de la
pared. Golpea el anclaje de pared para introducirlo en el agujero hasta que quede a ras. Vuelve a colocar
tu unidad en su lugar y sujeta el soporte de pared al anclaje de pared con el tornillo. Aprieta el tornillo que
no apretaste completamente en el paso 3.
systembuild.com
23
You
Tube
Español
Página 18
NOTA: La puerta se puede montar en el panel izquierdo o derecho, dependiendo de la forma en que
desee que se abra la puerta (derecha o izquierda).
Se muestra que la puerta se monta en el panel izquierdo.
Fije la puerta como se muestra atornillando los tornillos de la placa de bisagra en el panel lateral.
Página 19
Para ajustar la altura vertical:
Afloje los tornillos "A" en ambas bisagras. Por lo general, están en agujeros ranurados que le permite
ajustar hacia arriba o hacia abajo por unos pocos mm. A continuación, apriete de nuevo.
Para ajustar la profundidad:
Afloje el tornillo "B" y ajuste la puerta.
Para ajustar de lado a lado:
Afloje el tornillo "C" en ambas bisagras y apriete el "B" mueve la puerta hacia afuera. Afloje el "B" y
apriete el "C" mueve las puertas hacia adentro.
Página 20
CARGA MAXIMA
Esta unidad ha sido diseñada para soportar la carga máxima anotada. El exceder estos límites puede
causar inestabilidad, colapsarse y/o causar serias lesiones.
ADVERTENCIA: Riesgo de lesiones a las personas - no coloque un televisor sobre muebles. Este mueble
no está aprobado para su uso con un televisor.
Página 21
Registre su producto para recibir lo siguiente:
* Detalles de nuevas tendencias - Vistazo a lo nuevo
* Encuestas - alec su voz entre su comunidad
* Códigos de ofertas y descuentos exclusivos
* Fácil y rápido servicio de partes de remplace
Para registrar su producto, visite systembuild.com
Clasificasión de 5 estrellas
Visite el sitio web de su tienda local, califique su comprado
y denos sus comentarios!
Nos gustaría enviar un gran "Agradecimiento" a todos nuestros clientes por tomarse el tiempo de
ensamblar este producto de Systembuild, y por darnos sus valiosos comentarios.
Gracias
systembuild.com
24
You
Tube
Français
Couverture Avant
CE LIVRET D'INSTRUCTION CONTIENT DES INFORMATIONS
ET GARDER POUR UNE RÉFÉRENCE FUTURE
Ne retournez pas ce produit!
de l'aide.
Appelez-nous:
Visitez:
ATTENTION
Le meuble peut basculer et causer des blessures graves ou la mort.
Ancrer le meuble à une planche murale dans le mur (si indiqué).
Ne laissez pas les enfants grimper sur le meuble.
Placez les articles lourds sur les étagères ou dans les tiroirs inférieurs.
Astuces Utiles (page 2)
-Ouvrez votre article dans la zone que vous prévoyez de le garder pour moins de levage lourd
-Identifier, trier et compter les pièces avant d'essayer d'assembler
-Les goujons de compression sont taraudés avec un Marteau
-Les glissières sont marquées d'un R (droit) et d'un L (gauche) pour un bon placement
-Assurez-vous toujours de faire face la pointe situé sur le haut de la Serrure de Came vers le bord extérieur
-Utiliser tous les clous fournis pour le panneau arrière et les répartir également
-Le panneau arrière doit être utilisé pour vous assurer que votre appareil est robuste
-N'utilisez pas de produits chimiques agressifs ou de nettoyants abrasifs sur cet appareil
-Ne jamais pousser, tirer, ou faire glisser votre meuble
Avant de Commencer (page 3)
-Lisez attentivement chaque étape et suivez le bon ordre
-Séparez et comptez toutes vos pièces et matériaux
-Donnez-vous suffisamment de place pour l'assemblage
-Avoir les outils suivants: tournevis à tête plate, #2 tournevis Phillips, et Marteau
-
Attention: Si vous utilisez une perceuse électrique ou un tournevis électrique pour visser, veillez à ralentir
et arrêter lorsque la vis est bien serrée. Le non-respect de cette consigne peut endommager la vis.
www.systembuild.com
1-866-452-4081 (sans frais) du Lundi au Vendredi de 9h à 17h Heure Centrale
Contactez notre équipe de service à la clientèle amicale d'abord pour obtenir
IMPORTANTES
SUR LA SÉCURITÉ. VEUILLEZ LIRE
Système de Fixation de Came (page 3)
Ce Système de Fixation de Came sera utilisé tout au long de l'assemblage
Page 12
Dévissez la patte en deux parties comme montré. Après avoir fixé la partie supérieure de la patte à la
tablette inférieure, vissez la partie inférieure de la patte. Assurez-vous que les quatre pattes sont au niveau
entre elles.
systembuild.com
25
You
Tube
Français
Page 14
Attachez les panneaux arrière comme indiqué en cliquant directement dans les bords bruts.
Assurez-vous que le meuble està égallté.
La disancee de coin doit être égale comme montré.
IMPORTANT: Le panneau arrière est une partie structurelle de cet appreil et doit être installé
correctement.
Page 15
Pour la maçonnerie, le béton ou d'autres matériaux de mur :
Visiter votre quincaillerie locale pour obtenir des ancres appropriées qui permettront de fixer solidement
le support de sécurité.
IMPORTANT : CE MEUBLE DOIT ETRE SÉCURISÉ AU MUR POUR EVITER QU'IL NE BASCULE. SUIVRE CES
INSTRUCTIONS POUR INSTALLER LE SUPPORT DE SÉCURITÉ ANTI-BASCULEMENT FOURNI AVEC CE
PRODUIT. ASSUREZ-VOUS QUE L’UNITÉ EST DE NIVEAU AVANT DE SE FIXER AU MUR.
AVERTISSEMENT
Des blessures graves ou mortelles peuvent se produire en cas de basculement des meubles.
Pour éviter le basculement :
* Installer la pièce anti-basculement fournie
* Placer les objets les plus lourds dans les tiroirs les plus bas
* Sauf si spécifiquement conçu pour y etre installé, ne pas poser de téléviseur ou d'autres objets lourds
sur de ce produit
* Ne jamais laisser enfants grimper ou s'accrocher sur les tiroirs, les portes ou les étagères
* Ne jamais ouvrir plus d'un tiroir à la fois
L'utilisation des pièces anti-basculement peut uniquement réduire, mais pas éliminer le risque de
basculement.
OPTION 1 : ancrage sur un colombage (méthode privilégiée)
Localisez un colombage dans le mur à l'aide d'un détecteur de colombage. Placez votre meuble contre le
mur en maintenant le support de sécurité aligné au meme endroit. Pour faciliter l'insertion de la vis, il est
recommandé de percer un trou d'essai de 1/8 "de diamètre (3 mm) à travers le support de sécurité dans
le colombage. Passer la vis à travers le support de sécurité pour l'insérer dans le colombage. Serrer la vis
qui n'a pas été complètement serrée à l'étape 3.
OPTION 2 : ancrage dans la cloison sèche
Positionnez votre meuble sur la zone ciblée contre un mur et faites une marque sur le mur à travers le
support de sécurité, puis déplacez votre meuble de côté. Percez un trou de 3/16" de diamètre (5 mm)
dans le panneau mural. Tapez sur l'ancre murale pour l'introduire dans le trou jusqu'à ce qu'il soit
parfaitement aligné et installé. Placez votre meuble sur son emplacement et fixer le support mural à
l'ancre murale avec la vis. Serrez la vis qui n'a pas été complètement serrée à l'étape 3.
systembuild.com
26
You
Tube
Français
Page 18
REMARQUE : La porte peut être montée sur le panneau gauche ou le panneau droit, selon la façon
dont vous voulez que la porte s'ouvre (à droite ou à gauche).
Il est indiqué que la porte est montée sur le panneau gauche.
Fixez la porte comme indiqué en visser les vis de la plaque de charnière sur le panneau latéral.
Page 19
Pour ajuster la hauteur verticale :
Desserrez les vis "A" sur les deux charnières. Ils sont généralement dans des trous à fentes qui vous
permet de s'ajuster vers le haut ou le bas de quelques mm. Puis resserrez-vous.
Pour ajuster la profondeur :
Desserrez la vis "B" et ajustez la porte.
Pour s'adapter d'un côté à l'autre :
Desserrer la vis "C" sur les DEUX charnières et serrer "B" ajute la porte vers l'extérieur. Desserrer "B"
et serrer "C" ajuste les portes vers l'intérieur.
Page 20
CHARGES MAXIMALES
Ce meuble a été conçu pour supporter les charges maximales indiquées. En excédant ces limites de
charge, le meuble pourrait devenir instable, s'effondrer, et/ou causer des blessures graves.
AVERTISSEMENT : Risque de blessure corporelle - ne pas placer une télévision sur ce meuble. Ce
meuble n'est pas approuvé pour une utilisation avec une télévision.
Page 21
Enregistrez votre produit pour recevoir les éléments suivantes:
* Détails sur les nouvelles tendances - un aperçu sur les nouveautés
* Sondages - avoir une voix au sein de notre communauté
* Offres exclusives et codes promo
* Service de pièces de rechange rapide et facile
Pour enregistrer votre produit, visitez systembuild.com
5 Étoiles
Visitez le site Web de votre détaillant local, évaluez votre produit
acheté et laissez-nous quelques commentaires !
Nous tenons à offrir un grand "Merci" à tous nos clients pour avoir pris le temps d'assembler ce
produit "Systembuild", et de nous donner vos commentaires précieux.
Merci
systembuild.com
27
You
Tube
Loading...
