AP303
MODE D'EMPLOI
® Waves System V 3.0 - 2003
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
SOMMAIRE
1 - Consigne de sécurité ........................................................................ P2
2 - Informations produits......................................................................... P5
3 - Installation et connexions.................................................................. P6
4 - Les différents modèles ...................................................................... P7

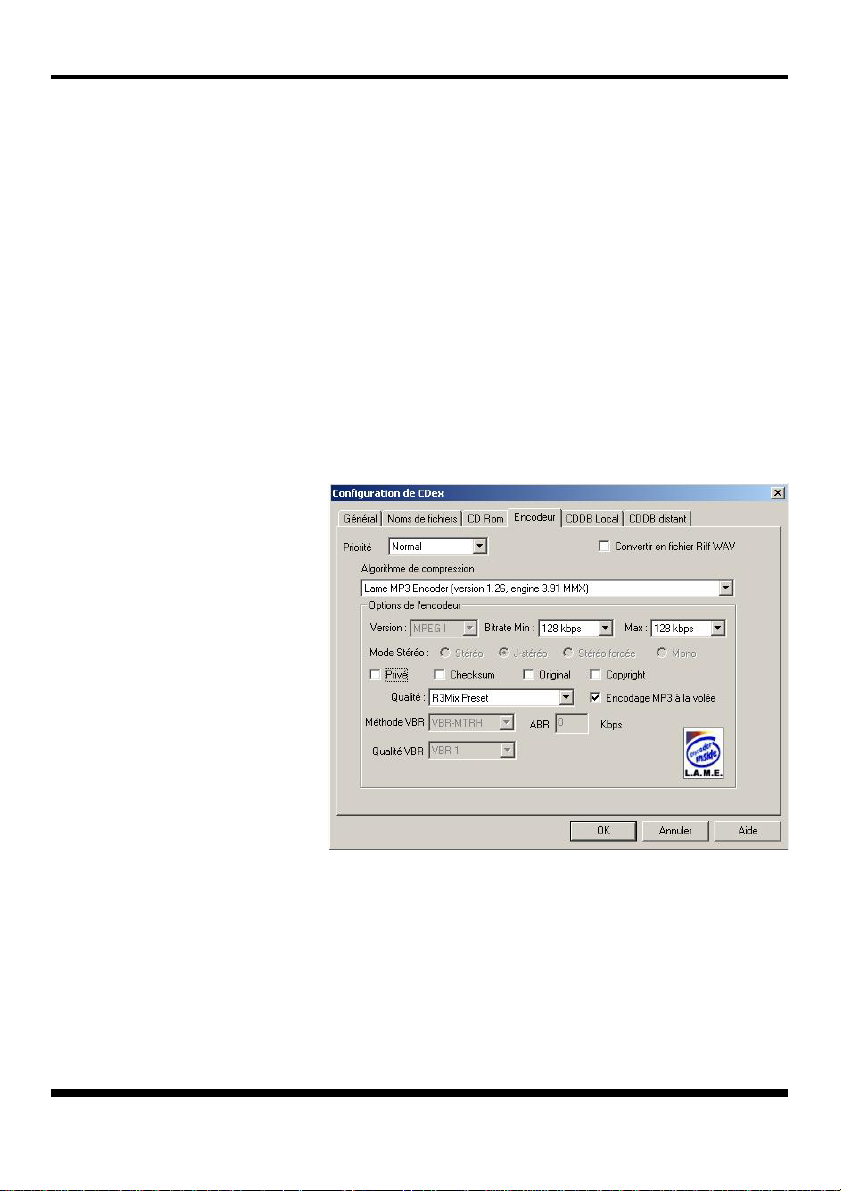

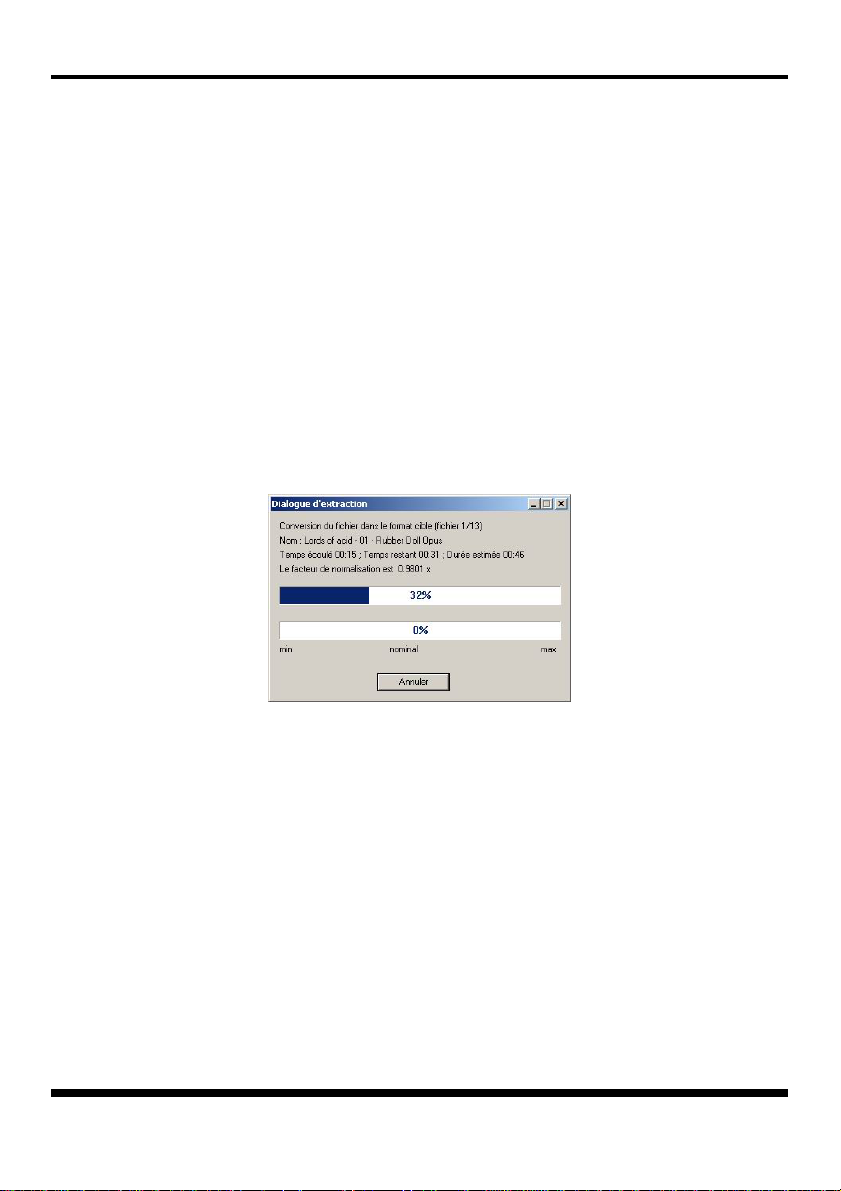

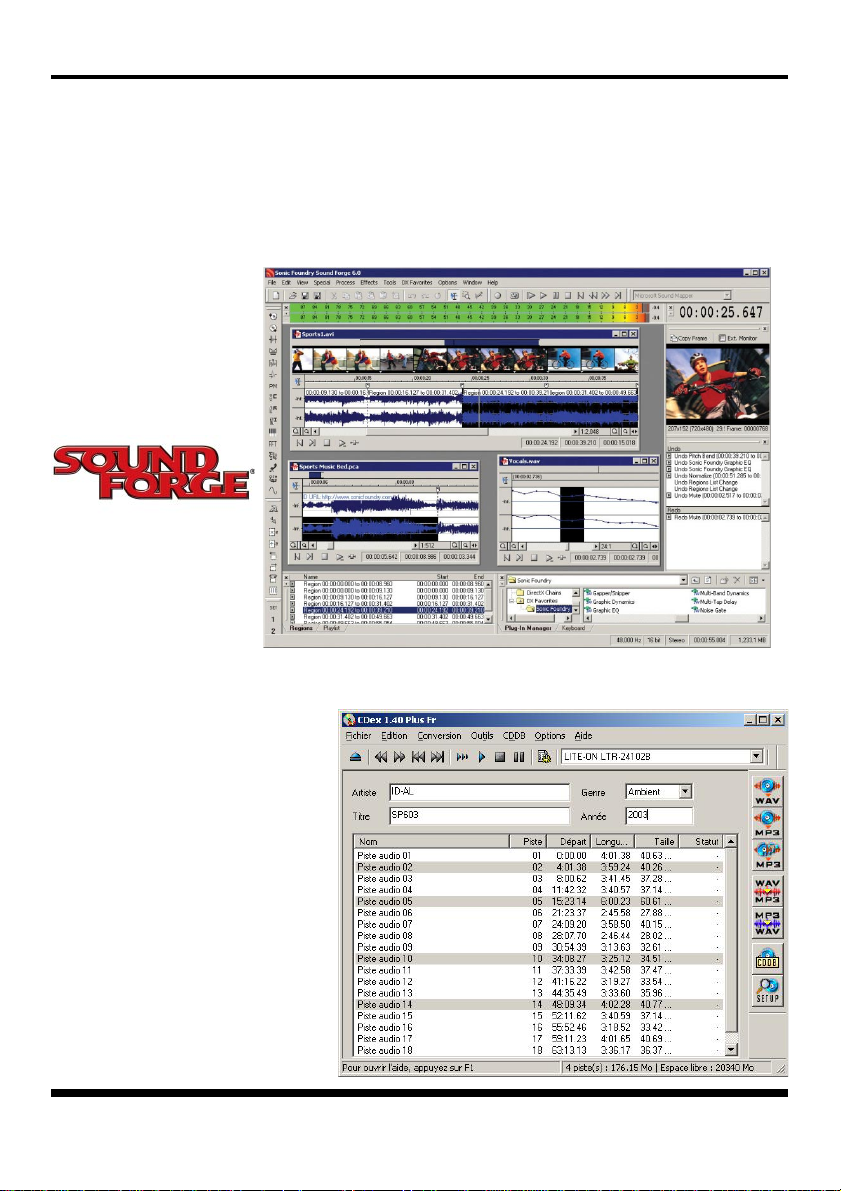

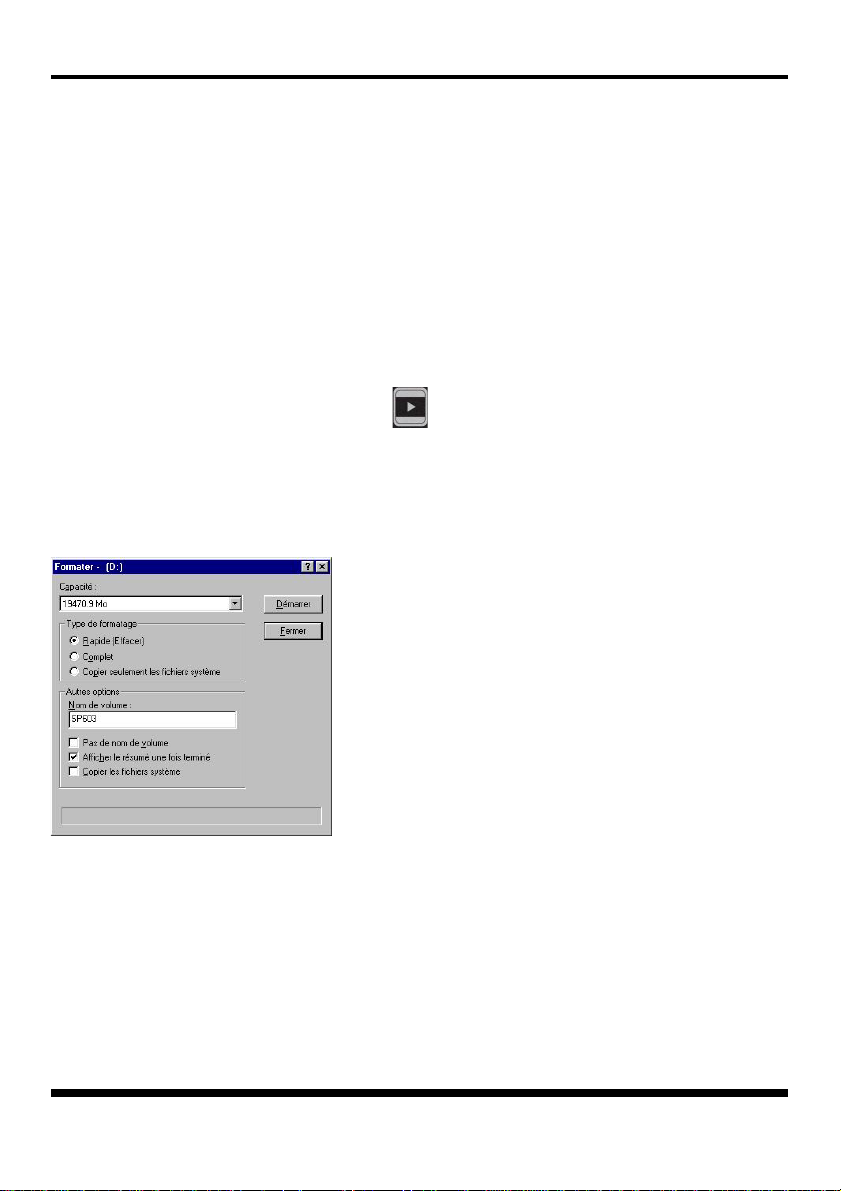

5 - Création et transfert des fichiers....................................................... P8
6 - Utilisation et paramètrage du lecteur ............................................... P15

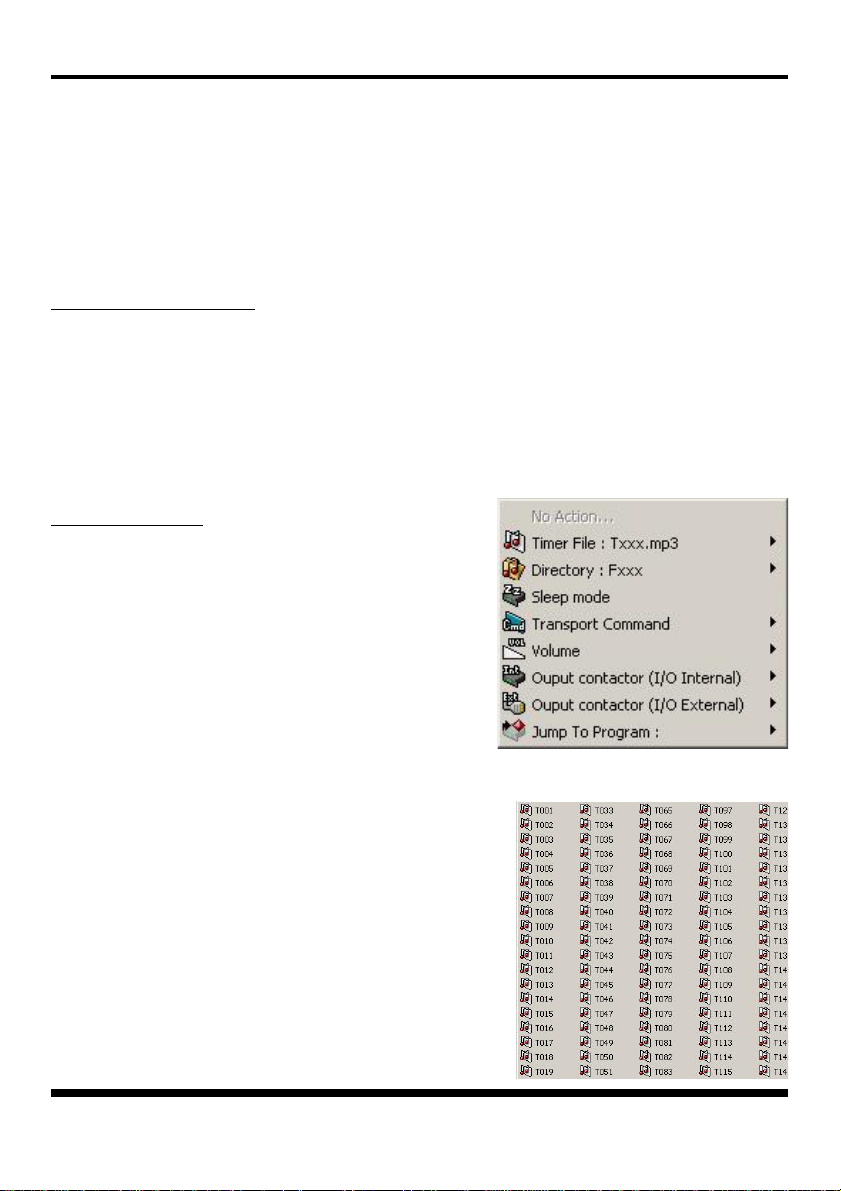

7 - Programmation avec le Timer Message........................................... P19

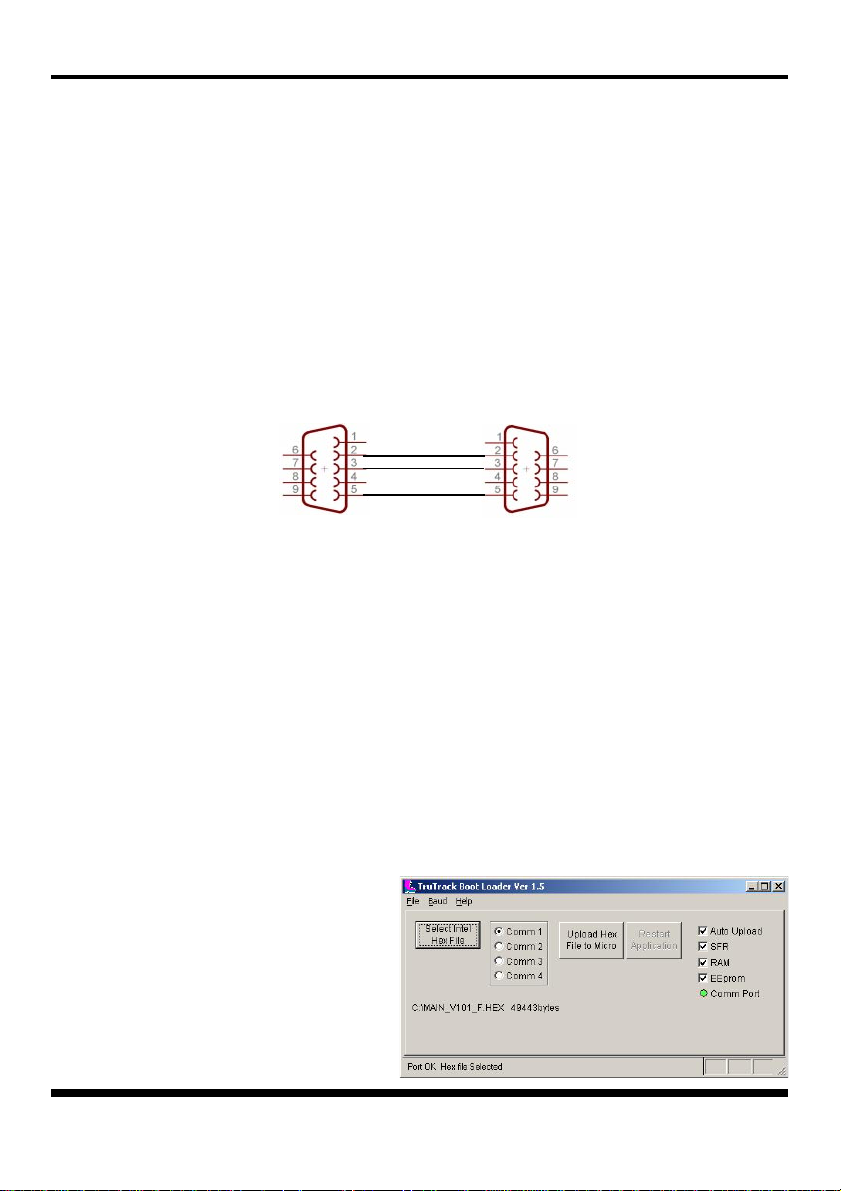

8 - Liaison série RS232 ........................................................................ P26
Annexe A : Spécifications..................................................................... P28

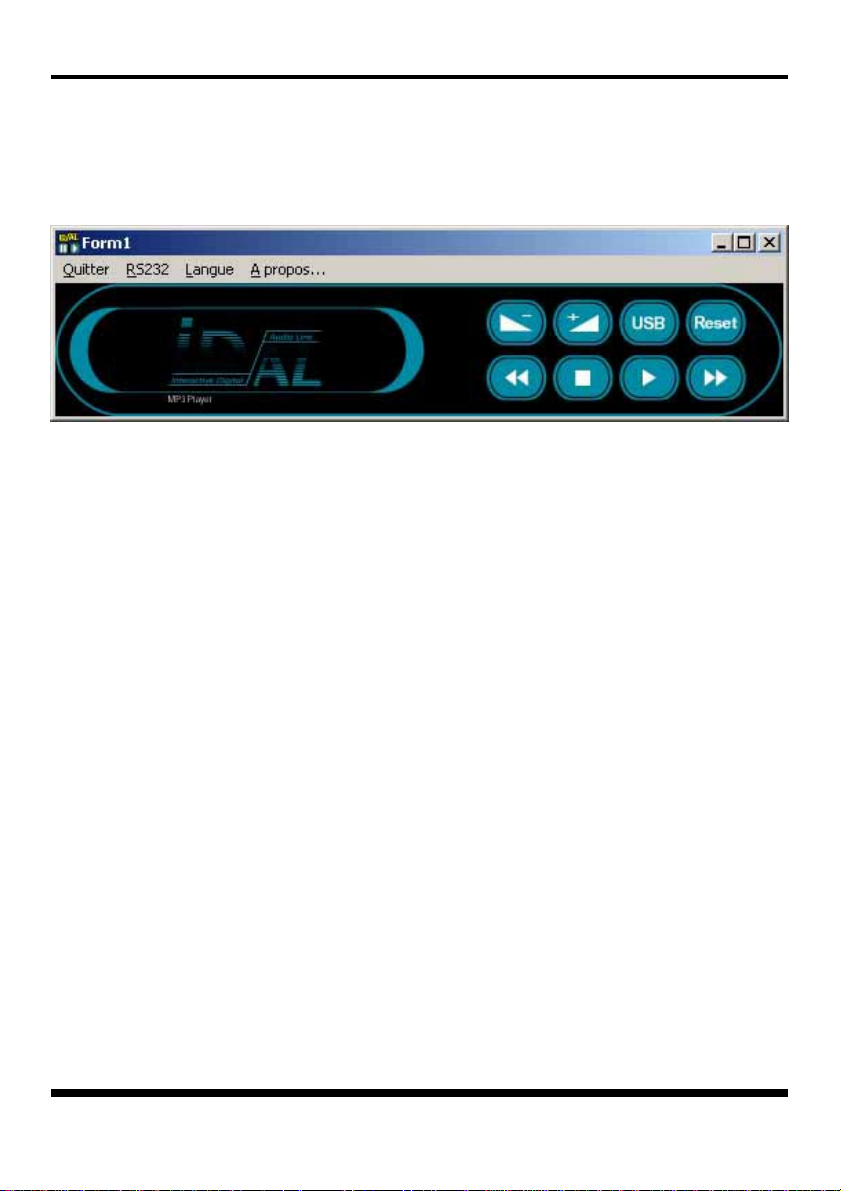

Annexe B : Logiciel télécommande ...................................................... P29
Les produits ID-AL sont une Fabrication exclusive de W aves System
LA VILLE EN BOIS - 44830 BOU AYE
V entes et inf ormations : 02 40 78 22 44
E-mail : info@id-al.com
Site W eb : http://www.id-al.com et www .wsystem.com
Service technique : 02 40 78 22 48
support@wsystem.com
Support technique :
Pour une liste détaillée des options de support technique, nous vous encourageons à
visiter le site www .id-al.com.
Les informations contenues dans ce manuel sont sujettes à changement sans avertissement et ne représentent pas un
engagement de la part de Waves System. Le matériel décrit dans ce manuel est fourni en condition des termes de
licence qui spécifient les conditions d’utilisation légale. Ce manuel ne peut être reproduit ou utilisé, tout ou partie, sous
aucune forme et par aucun moyen, pour une utilisation autre que l’usage privé, sans l’autorisation écrite de Waves
System.
ID-AL et AP303 sont des marques de la société Waves System.
® Waves System V 3.0 - 2003
- 1 -
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
ATTENTION NE PAS EXPOSER À L’HUMIDITE ET A LA POUSSIERE !
POUR VOTRE SECURITE, VEUILLEZ LIRE A TTENTIVEMENT CE MANUEL D’UTILISA TION A V ANT
Débranchez le câble d’alimentation avant toute intervention !
LA MISE EN MARCHE DE VOTRE LECTEUR.
1. CONSIGNES DE SECURITE
1.1 Marquage CE
Le marquage CE se trouve sur la plaque signalétique, sur l’arrière de l’appareil. Il atteste la conformité de
l’appareil avec la directive relative aux basses tensions suivant la norme européenne EN 55022, ainsi
qu’avec la directive relative à la compatibilité électromagnétique 61000-4-x.
1.2 Directives
• Les exigences liées à la compatibilité électromagnétique et à la directive relative aux basses tensions
sont satisfaites.
1.3 Généralités
• La notice d’utilisation fait partie intégrante du produit. Elle doit toujours se trouver à proximité immédiate
de celui-ci. L’utilisation correcte et conforme à la destination du produit implique le respect strict des
instructions contenues dans la présente notice.
En cas de reprise du matériel, la notice d’utilisation doit être remise au successeur.
Le personnel doit recevoir des instructions concernant l’utilisation correcte de l’appareil.
• Seule l’utilisation de pièces d’origine garantit une parfaite sécurité pour l’utilisateur et un fonctionnement
correct de l’appareil. Par ailleurs, seuls les accessoires mentionnés dans la documentation technique ou
agréés explicitement par le fabricant doivent être utilisés. En cas d’utilisation d’accessoires ou de
produits consommables d’autres marques, le fabricant ne peut se porter garant d’un fonctionnement
correct et sûr.
• Les dommages causés par l’utilisation d’accessoires ou de produits consommables d’autres marques
ne donnent droit à aucune prestation au titre de la garantie.
• Le fabricant ne se considère responsable de la sécurité, de la fiabilité et de la fonctionnalité du produit
que dans la mesure où le montage, les réglages, les modifications, les extensions et les réparations ont
été effectués par le fabricant ou une société agréée par le fabricant et si l’appareil est utilisé conformément
aux instructions contenues dans la présente notice.
• Le lecteur est conforme aux normes de sécurité technique en vigueur lors de la mise sous presse. Tous
droits réservés pour les schémas électriques, les procédés, les noms et les appareils mentionnés.
• Toute reproduction, même partielle, de la documentation technique est interdite sans autorisation écrite
de la société Waves System.
1.4 Consignes de sécurité générales
Cet appareil a quitté nos installations en parfaites conditions de fonctionnement. Afin de préserver ces
conditions, d’assurer sa sécurité et d’éviter tout risque d’accident corporel, l’utilisateur doit impérativement
suivre les instructions de sécurité et lire les messages ´Attention !´ inclus dans ce manuel.
Cet appareil, fabriqué par la société Waves System, est conçu de façon à exclure pratiquement tout
® Waves System V 3.0 - 2003
- 2 -
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
risque lorsqu’il est utilisé conformément à sa destination. Par souci de sécurité, nous tenons néanmoins
à rappeler les consignes suivantes :
• Utiliser l’appareil en respectant la législation et les prescriptions locales en vigueur !
T oute modification ou transformation de l’appareil entraîne automatiquement la perte de l’homologation. La
mise en service d’appareils modifiés est passible d’une sanction pénale. Dans l’intérêt de la sécurité du
travail, l’exploitant et l’utilisateur sont tenus responsables du respect des prescriptions.
• Conserver l’emballage d’origine pour une éventuelle réexpédition du produit. Veiller également à ne pas
le laisser à portée des enfants. Seul cet emballage d’origine garantit une protection optimale du produit
pendant le transport.
Si une réexpédition du produit s’avère nécessaire pendant la période couverte par la garantie, Waves
System ne se porte pas garant des dommages survenus pendant le transport et imputables à un
emballage défectueux !
• Cet appareil sert à la diffusion de musique d’ambiance. Il ne doit être utilisé que par des personnes dont
la formation ou les connaissances garantissent une manipulation correcte.
• Avant chaque mise en service, l’utilisateur doit vérifier que l’appareil est en parfait état de fonctionnement.
• L’utilisateur doit être familiarisé avec l’utilisation de l’appareil.
• Ce produit ne doit pas être utilisé dans des locaux où existe un risque d’explosion. Par ailleurs, l’appareil
ne doit pas être utilisé en atmosphère favorisant la combustion ni dans un lieu humide ou excessivement
chaud ou froid.
1.5 Consignes de sécurité contre les risques résultant des courants électriques
• L’appareil doit être raccordé à une prise avec mise à la terre ou une prise européenne inst allée dans les
règles de l’art.
• Avant de brancher l’appareil, vérifier que la tension et la fréquence réseau indiquées sur l’appareil
correspondent à celles du réseau.
• Vérifier avant la mise en service que l’appareil et les câbles ne sont pas endommagés. Les câbles et les
connexions endommagés doivent être immédiatement remplacés.
• Ne jamais laisser les cordons d’alimentation entrer en contact avec d’autres câbles ! Manipuler le câble
d’alimentation ainsi que tous les câbles reliés au secteur avec une extrême prudence.
• Toujours brancher la prise en dernier. Assurez-vous que l’interrupteur de marche / arrêt est bien sur la
position ´off’ avant de connecter l’appareil au secteur. La prise de courant doit rester accessible après
l’installation.
• Vérifiez l’appareil et son câble d’alimentation de temps en temps.
Débranchez du réseau quand vous n’utilisez plus l’appareil ou pour l’entretien.
• Manipulez le cordon d’alimentation uniquement par la prise. Ne retirez jamais la prise en tirant sur le
cordon d’alimentation.
• Le branchement électrique, les réparations et l’entretien doivent êtres effectués par des personnes
qualifiées.
® Waves System V 3.0 - 2003
- 3 -
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
• Ne pas allumer et éteindre l’appareil dans un laps de temps très court, cela réduirait la vie du matériel,
en particulier celle du disque dur.
1.6 - Conditions d’utilisation :
• Ce produit est destiné à une utilisation en intérieur uniquement.
• Si l’appareil est exposé à de très grandes fluctuations de température (ex : après le transport), ne pas
le brancher immédiatement. La condensation qui se formerait à l’intérieur de l’appareil pourrait
l’endommager. Laisser l’appareil atteindre la température ambiante avant de le brancher.
• Ne pas secouer l’appareil, éviter les gestes brusques lors de son installation ou de sa manipulation.
• Lors du choix du lieu d’installation du lecteur, assurez-vous que celui-ci ne soit pas exposé à une
grande source de chaleur, d’humidité ou de poussière. Aucun câble ne doit traîner par terre. Vous
mettriez en péril votre sécurité et celle des autres.
® Waves System V 3.0 - 2003
- 4 -
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
2. INFORMATION PRODUIT
2.1 Utilisation conforme à la destination du produit
Le lecteur AP303 sert à diffuser de la musique ou des fichiers sonores de façon automatique.
L’utilisation conforme à la destination du produit implique le respect des instructions contenues dans la
présente notice ainsi que des conditions d’installation requises.
2.2 Utilisation non conforme à la destination du produit
Toute autre utilisation ou une utilisation dépassant le cadre de cette application est considérée comme
non conforme à la destination du produit. Les dommages pouvant en résulter n’engagent pas la
responsabilité du fabricant. L’utilisateur porte l’entière responsabilité des risques encourus.
2.3 DÉT AIL DE LIVRAISON
Lecteur MP3 AP303
Bloc d'alimentation secteur
Câble de liaison USB A/B
Câble liaison série
Notice d’utilisation
2.4 INST ALLA TION
L’appareil doit être installé dans un local sec exempt de poussière.
2.5 BRANCHEMENT ÉLECTRIQUE
Avant la mise en service, vérifier si la tension de réseau correspond à la tension indiquée sur la plaque
signalétique.
® Waves System V 3.0 - 2003
- 5 -
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
3. INSTALLATION
1 Alimentation électrique
Branchez sur cette prise votre bloc
secteur. Le lecteur AP303 accepte des
tensions comprises entre 7V et 28V.
La consommation dépend des cartes
d'extensions installées.
2 Liaison série RS 232
Cette liaison possède deux fonctions :
1 - La mise à jour du logiciel de votre lecteur.
De nouvelles fonctionnalités pourront apparaître au cours du temps et vous pourrez en bénéficier en
téléchargeant les nouvelles versions sur le site www.id-al.com.
2 -Télécommandez votre lecteur par cette liaison RS232
Vous pouvez envoyer des ordres à votre AP303 à partir d’un ordinateur, d’une télécommande externe ou
d’un automate programmé.
4 3 2 1
3 Fente pour carte Compact Flash
Insérez une carte mémoire de type Compact Flash dans cette fente. Attention le lecteur AP303 n'accepte
que des cartes de 64Mo de capacité minimum. N'insérer pas les cartes en forçant et ne les introduisez
pas de travers.
4 Liaison USB
Connectez le cordon USB entre le lecteur et votre ordinateur. Vous pouvez utiliser un PC ou un MAC
Apple. Cette liaison vous permet de transférer, renommer, supprimer, déplacer tous vos fichiers à partir
de tout logiciel de gestion de fichiers. La carte mémoire est vue par l'ordinateur comme un disque dur
externe.
® Waves System V 3.0 - 2003
- 6 -
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
4. Les différents modèles
Version de base :
● Sortie stéréo sur RCA au niveau ligne
● Sortie stéréo basse impédance sur jack 6.35 (Casque,
ligne téléphonique)
Version 8 entrées / 4 sorties sur relais :
● Sortie stéréo sur bornier débrochable au niveau ligne
● 8 entrées sur contacts secs (extensible à 255 entrées)
● 4 sorties sur relais statiques. (200mA / 60V)
● LED de contrôle des 4 sorties
Version 8 entrées / 16 sorties sur relais * :
● Sortie stéréo sur bornier débrochable au niveau ligne
● 8 entrées sur contacts secs (extensible à 255 entrées).
Bornier débrochable.
● 16 sorties sur relais de puissance. Bornier
débrochable. (2 groupes de 8 relais) Courant max par
groupe : 6A/100V, par relais : 5A/100V
Version 8 entrées / entrée et sortie DMX *:
● Sortie stéréo sur bornier débrochable au niveau ligne
● 8 entrées sur contacts secs (extensible à 255 entrées).
Bornier débrochable.
● 255 canaux DMX de sortie sur bornier débrochable.
● Contrôle du lecteur par contrôle DMX d’entrée
(configurable parmi 512 canaux) sur bornier
débrochable. Le lecteur devient une boîte à message, à
musique ou à jingle déclenché par tout matériel à la norme
DMX. Déclenchement des 255 programmes et réglage
du volume.
● La partie simulation et temps réel de l’AP303 permet
* Intègre la fonction «show control»
® Waves System V 3.0 - 2003
son utilisation comme interface PC -> DMX
- 7 -
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
5. CREATION ET TRANSFERT DES FICHIERS
5.1 Transfert p ar le port USB.
Le AP303 possède une liaison USB rapide pour gérer votre disque dur à partir d’un ordinateur. Lorsque
le lecteur est connecté à un PC ou à un MAC, la carte mémoire du lecteur est considéré comme un disque
dur externe avec les mêmes possibilités de gestion qu’un disque interne . Vous pouvez utiliser tous les
types de logiciels de gestion de fichiers tel que l’Explorateur Windows ou autre.
Mode USB :
1 - Si le lecteur est en position lecture, appuyez sur stop .
2 - Appuyez sur la touche option .
3 - Appuyez sur ou pour faire défiler les menus jusqu’à l’option USB transfert.
4 - Appuyez sur pour valider l’option. Mode USB
5 - Branchez le cordon USB à votre ordinateur si cela n’était pas encore fait.
6 - Sous Windows 2000, XP ou MAC OS 9/X, la carte Compact Flash dur est immédiatement détectée par
votre système. Elle devient alors utilisable comme un disque dur de données avec toutes les possibilités
de transferts, de suppression ou de déplacement que vous souhaitez.
Vous pouvez vérifier la présence du driver en cliquant sur la petite
icône en bas à droite de votre écran. Une fenêtre doit s'afficher
mentionnant les différents périphériques USB connectés. Vous
devriez voir apparaître la carte mémoire du lecteur.
Note :Sous Windows 98SE, vous devez installer un driver
spécifique que vous pouvez télécharger sur notre site :
www.id-al.com.
Exemple de transfert avec l'explorateur de Windows :
1 - Ouvrez l'explorateur Windows. (le gestionnaire de fichiers de Windows)
2 - Recherchez vos fichiers MP3 sur votre disque dur ou CD ROM ou tout autre support.
3 - Sélectionnez les fichiers à copier puis transférez-les dans un des répertoires du lecteur.
® Waves System V 3.0 - 2003
- 8 -
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
I.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploiI.D. AL - AP303 Lecteur MP3 autonome - Mode d'emploi
Précautions à prendre :
- Ne pas mettre de fichiers à la racine de la carte mémoire du lecteur . Ils ne seront pas vus et risquent de
perturber la lecture des autres fichiers,
- Les noms des répertoires imposés doivent être en majuscule,
- Evitez de créer des répertoires vides,
- Organisez vos fichiers et répertoires avec une grande rigueur,
- Un fichier endommagé pourra provoquer une lecture erronée et des bruits parasites,

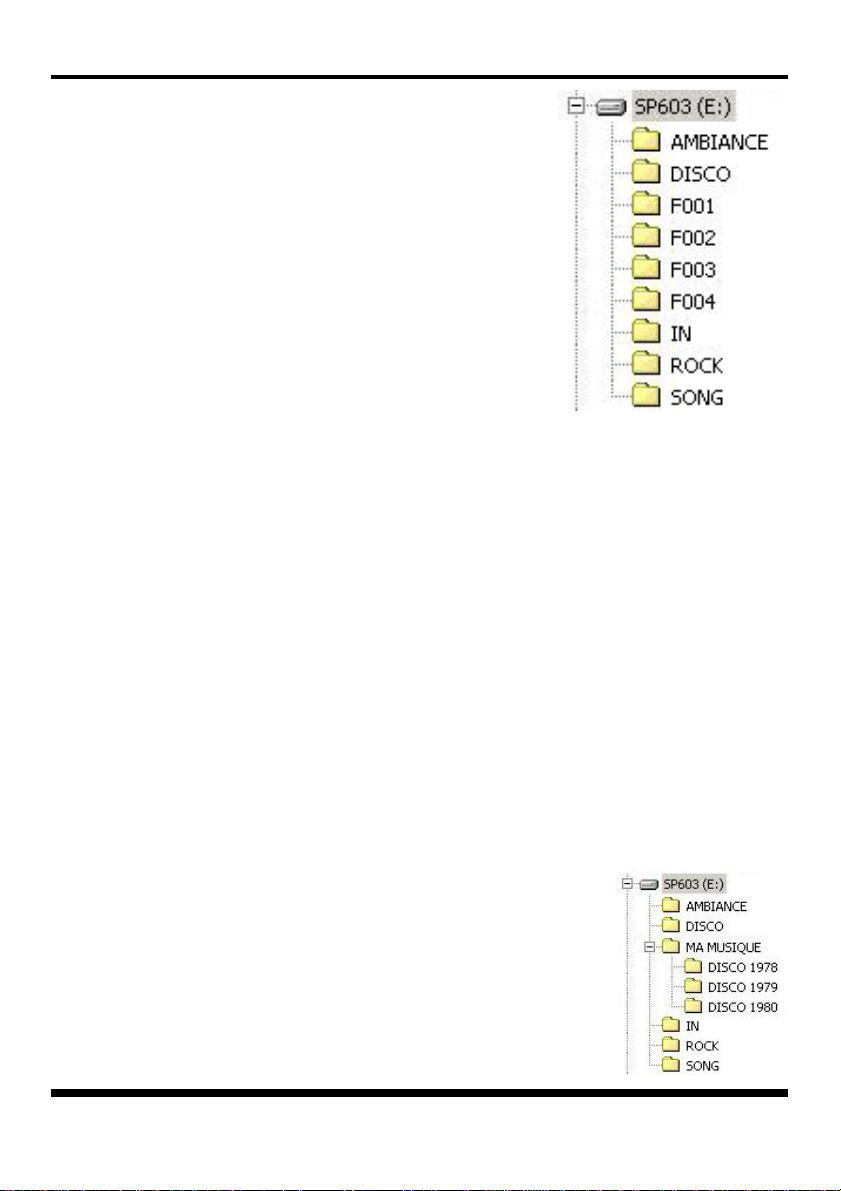

4 - Recherchez et Sélectionnez les fichiers dans votre disque dur.
5 - Copiez les fichiers
sélectionnés dans le
répertoire de votre choix.
6 - Vous devez ensuite
éteindre votre lecteur pour
quitter le mode USB.
® Waves System V 3.0 - 2003
- 9 -
Loading...
