Руководство по монтажу и эксплуатации комнатного термостата WFHT-BASIC
Точность измерения температуры
0,1 °C
Рабочая температура:
0 - 50 °C
Пределы регулирования:
5 - 30 °C
Тип регулирования:
гистерезис 0,5 K
Степень защиты:
Класс II - IP 30
Электропитание (в зависимости от модели)
230 В ~ +/- 10%
24 В ~ +/- 10%
Коммутирующая мощность (в зависимости от модели)
триак контакт 230 В~, 75 Вт
триак контакт 24В ~, 15 Вт
Аттестации:
Термостат WFHT-BASIC разработан в соответствии со
следующими стандартами или нормативными
документами:
EN 60730-1 : 2003
EN 61000-6-1 : 2002
EN 61000-6-3 : 2004
EN 61000-4-2 : 2001
2006/95/CE (низковотльтное электрооборудование),
EMC 2004/108/CE (электромагнитная совместимость)
Штифт рукоятки установки
Cигнальный светодиод
Температурный датчик
(NTC 100K)
Клеммы подключения:
ОПИСАНИЕ
Электронный комнатный термостат WFHT-BASIC предназначен для регулирования температуры в системах напольного отопления (теплые полы).
В зависимости от температуры в помещении термостат WFHT-BASIC
открывает или закрывает коллекторные сервоприводы, открывая или
перекрывая таким образом поток теплоносителя в соответствующих петлях
тёплого пола.
CВОЙСТВА
Бесшумная работа при помощи триак-контакта.
Регулирование по встроенному температурному датчику
Две возможности подключения:
- напрямую к сервоприводам (см. схему подключения на рис. 4 стр. 2 или на внутренней
стороне крышки термостата)
- через коммутационные модули WFHC (см. инструкцию управляющих модулей).
Светодиодная индикация нагрева
комнатной температуры
- питания
- сервопривода
СВЕТОДИОДНАЯ ИНДИКАЦИЯ
Красный свет диода: нагрев (т.е. подсоединенный сервопривод открыт).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические изменения возможны Страница 1
Мин. 20cм
~ 1,50 м
N L
3
2
4
5
6
60мм
80мм
31мм
1
230В~
24В~
Max => 2.5мм²
SE
Тип (Н.О. или Н.З) и
рабочее напряжение
подключаемого сервопривода должны соответствовать аналогичным характеристикам
термостата.
Технические изменения возможны Страница 2
Руководство по монтажу и эксплуатации комнатного термостата WFHT-BASIC
–––––
––
15 min
1
3 2 4
25°C
10°C
20°C
15°C
Выбор ниженего предела фиксации
25°C
10°C
20°C
15°C
Выбор верхнего предела фиксации
Max 25°C
Min 15°C
Min < x < Max
X
= 23°C

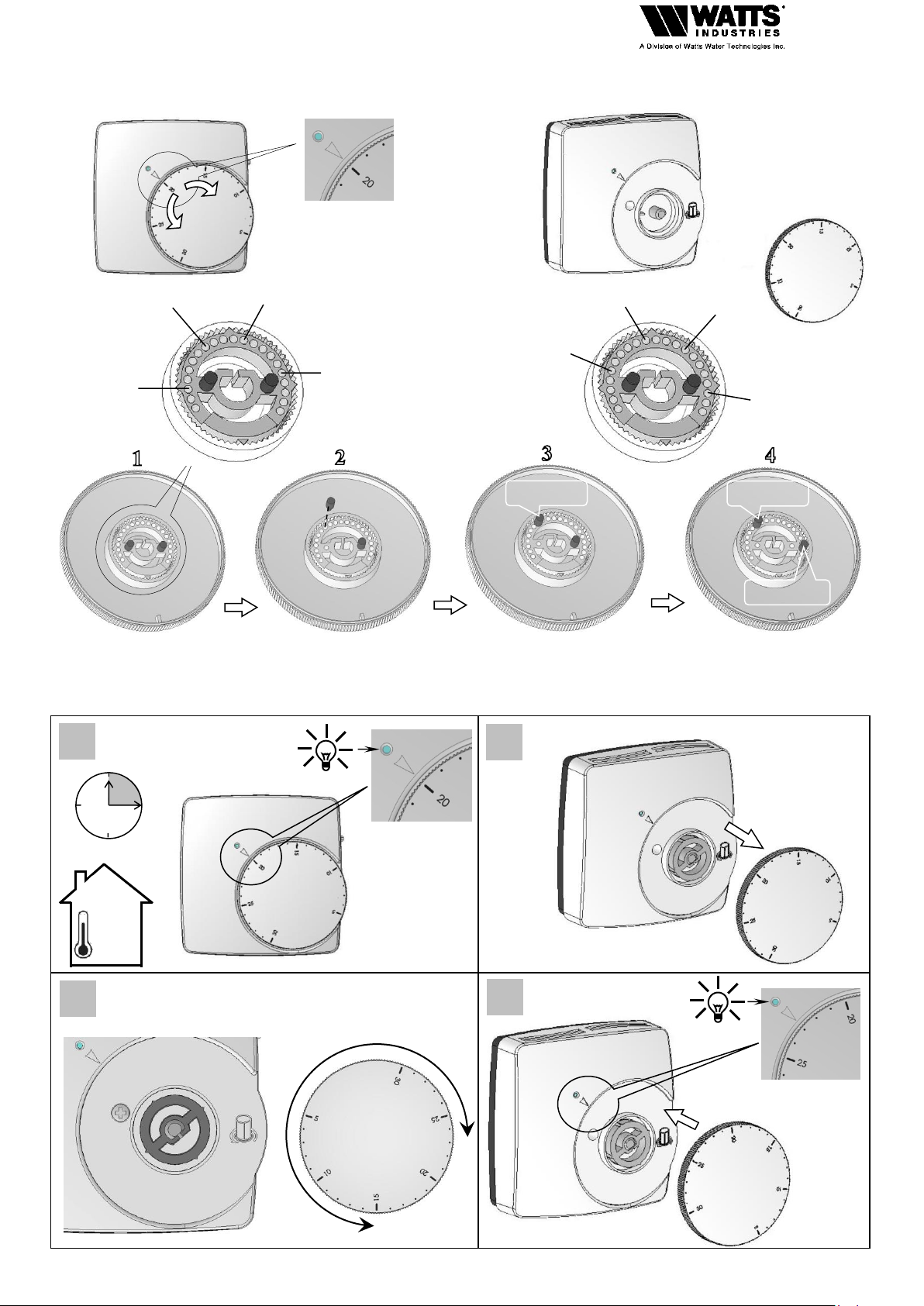

Фиксация пределов регулирования при помощи фиксирующих штифтов
Калибровка термостата проводится минимум через 24 часа после монтажа
Технические изменения возможны Страница 3
Руководство по монтажу и эксплуатации комнатного термостата WFHT-BASIC
