Warwick Sweet 15.3, Sweet 25.2 User Manual [fr]

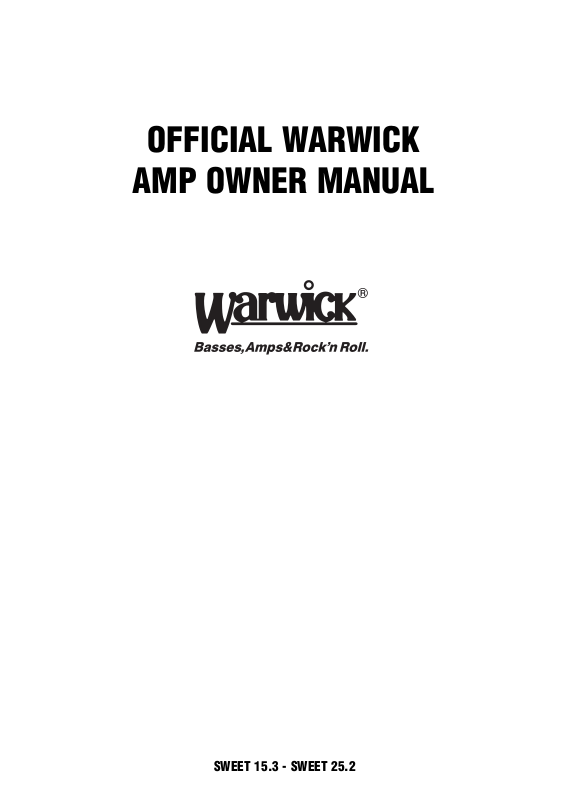

OFFICIAL WARWICK

AMP OWNER MANUAL

SWEET 15.3 - SWEET 25.2

Félicitations pour l'achat de votre nouveau combo Warwick. Veuillez lire ces instructions avant de connecter
et de faire fonctionner l'appareil. En suivant ces indications vous pourrez bientôt profiter pleinement de
votre nouvel ampli Warwick. Veuillez conserver ce livret à portée de main au cas où vous auriez besoin de
le consulter à nouveau. Nous vous serions reconnaissants de nous envoyer le PASSPORT à l'adresse indiqué
sur celui ci.

IINNDDEEXX

Circuits de protection 45
Sweet 15.3 50

Sweet 25.2 51

Suffix

Données Techniques additionnelles 102

Schémas de câblage

Sweet 15.3 106
Sweet 25.2 107

FFRRAANNCCAAIISS

CONSEILS DE SECURITE

!

- Veuillez lire ces instructions

- Veuillez être attentifs à ces mises en garde

Attention: Pour réduire le risque de choc
électrique, veuillez ne pas ouvrir le boîtier de
l'ampli. Evitez toute exposition à la pluie ou
l'humidité. L'utilisateur ne doit manipuler aucune
pièce intérieure, veuillez confier vos
réparations/modifications à un technicien
qualifié. Aucun récipient rempli de liquide, tel
qu'un vase, ne doit être posé sur l'appareil.

Ce symbole vous alerte, où qu'il soit placé, sur la
présence d'un voltage dangereux non isolé à
l'intérieur du boîtier. Risque de choc électrique!

Ce symbole vous indique, où qu'il apparaisse,
des instructions importantes de maintenance et
d'utilisation dans ce manuel. Veuillez lire le
manuel

Ce logo de recyclage informe l’utilisateur qu’il lui
est interdit de jeter ce produit à la poubelle.
Il doit alors prendre les dispositions nécessaires
pour s’en débarrasser.

44

Weee-Nr.: DE93670540

CB Approved

FFRRAANNCCAAIISS

INFORMATIONS GENERALES

Pour une utilisation sûre et efficace, veuillez suivre ces instructions :

•NE PAS ouvrir le boîtier de l'ampli! Vous pourriez recevoir un choc électrique. Pour toute réparation adressez vous à du
personnel qualifié.

•Evitez la poussière, humidité excessive, une exposition directe à la lumière du soleil et les températures extrêmement hautes ou
basses.

•Préservez l'appareil de tout impact. Placez toujours l'appareil sur une surface stable et horizontale.

•Ne bloquez aucune ouverture d'aération.

•Evitez de laisser l'appareil à côté de radiateurs et autres appareils produisant de la chaleur.

•Les composants intérieurs ne doivent être réglés ou nettoyés que par des techniciens qualifié pour leur maintenance. Assurez
vous qu'aucun objet ou liquide ne pénètre par les ouvertures de refroidissement.

•Un fusible doit être remplacé par un fusible de même type et de même valeur pour éviter d'endommager l'ampli.

•Assurez vous que l'appareil est connecté à une prise reliée à la terre.

•Le cordon d'alimentation doit être accessible à tout moment pour le déconnecter de la prise d'alimentation en cas de
dysfonctionnement.

•Si l'appareil montre un dysfonctionnement, déconnectez immédiatement le cordon d'alimentation de la prise d'alimentation.

•N'utilisez des pédales d'effets qu'entre l'instrument et l'ampli, lorsque ces appareils ne correspondent pas aux spécificités
électriques de la boucle d'effets.

•Débranchez l'appareil avant de changer un fusible.

•Ne remplacez un fusible que par un fusible de même type et de même valeur. Ne jamais court-circuiter des fusibles défectueux.

Faites examiner l'appareil par un technicien qualifié dans les cas suivants :

- Le cordon ou l'interrupteur d'alimentation ont été endommagés,

- des objets ou du liquide ont pénétré l'appareil,

- il a été exposé à une humidité excessive,

- des dysfonctionnements ou des conditions de fonctionnement anormales ont eu lieu,

- l'appareil est tombé ou le boîtier a été endommagé.

45

FFRRAANNCCAAIISS

CIRCUITS DE PROTECTION (SWEET 15.3 / SWEET 25.2 UNIQUEMENT)

HF oscillation: Cette sécurité évite les dommages causés par des fréquences supérieures à 20 kHz

(feedback, etc) en déconnectant l'ampli de puissance.

Temperature: Si le ventilateur qui régule la température devait s'avérer insuffisant dans des conditions extrêmes,

ce circuit protège le transistor de l'étage de sortie de la destruction en éteignant l'appareil.

Direct current (DC): Ce circuit contrôle en permanence le rendement de l'ampli de puissance en courant direct et

protège le haut-parleur d'une surcharge au cas ou un transistor venait à griller.

MISE EN MARCHE

1. Assurez vous que le cordon d'alimentation est connecté et que tous les appareils externes (effets) sont connectés et
fonctionnent correctement.

2. Réglez le potentiomètre de VOLUME (Blue Cab 15.1, 30.1, 60.1) / MASTER (Sweet 15.3, 25.2) à zéro.

3. Branchez votre guitare basse dans l'entrée INPUT de l'ampli en utilisant un câble protégé.

4. Pressez l'interrupteur POWER pour mettre l'appareil en marche.

5. Désenclechez MUTE, la LED rouge s'éteindra. (Sweet 15.3, 25.2)

6. Tournez les potentiomètres de volume de votre instrument vers le haut.

7. Réglez le potentiomètre de GAIN jusqu'à ce que la LED rouge clignote. (Sweet 15.3, 25.2)

8. Réglez le potentiomètre de VOLUME (Blue Cab 15.1, 30.1, 60.1) / MASTER (Sweet 15.3, 25.2) au volume désiré.

9. Utilisez les réglages/interrupteurs de son pour régler votre son, de la façon indiquée dans les chapitres respectifs FRONT
PANEL CONTROLS.

10. Réajustez le GAIN si nécessaire. (Sweet 15.3, 25.2)

46

FFRRAANNCCAAIISS

REGLAGES DU PANNEAU AVANT

INPUT prise d'entrée pour brancher une guitare basse.
GAIN potentiomètre + CLIP LED pour ajuster le niveau d'entrée.
GRAPHIC EQ Equaliser 8 bandes pour booster / atténuer les fréquences respectives de +/- 12 dB.
LOW BOOST interrupteur+ LED pour booster les fréquences basses.
HIGH BOOST interrupteur+ LED pour booster les fréquences hautes.
EFF. LOOP pour l'insertion d'appareils

des effets.

LINE OUT prise de sortie permettant de connecter un ampli de puissance supplémentaire, des baffles actifs ou une table

de mixage.

MASTER potentiomètre déterminant le volume principal.
MUTE interrupteur + ON / MUTE LED qui coupe le signal à toutes les sorties (sauf la prise

PHONES). Pour éviter les bruits d'interrupteur, n'
joué.

PHONES prise pour connecter un casque audio (min 200 Ohm).

d'effets. Connectez EFF. SEND à l'entrée et EFF. RETURN à la sortie

utilisez l'interrupteur MUTE que lorsqu'aucun signal n'est

PANNEAU ARRIERE

MAINS IN AC borne avec compartiment pour fusible intégré pour connecter l'ampli au courant.
POWER interrupteur de mise en marche et d'arrêt de l'ampli.
SPEAKER OUT prise de sortie pour connecter un haut-parleur supplémentaire à l'ampli.
HORN OFF désactive la corne d'aigus.

Le pied arrière permet d'incliner l'ampli à 45 degrés.

50

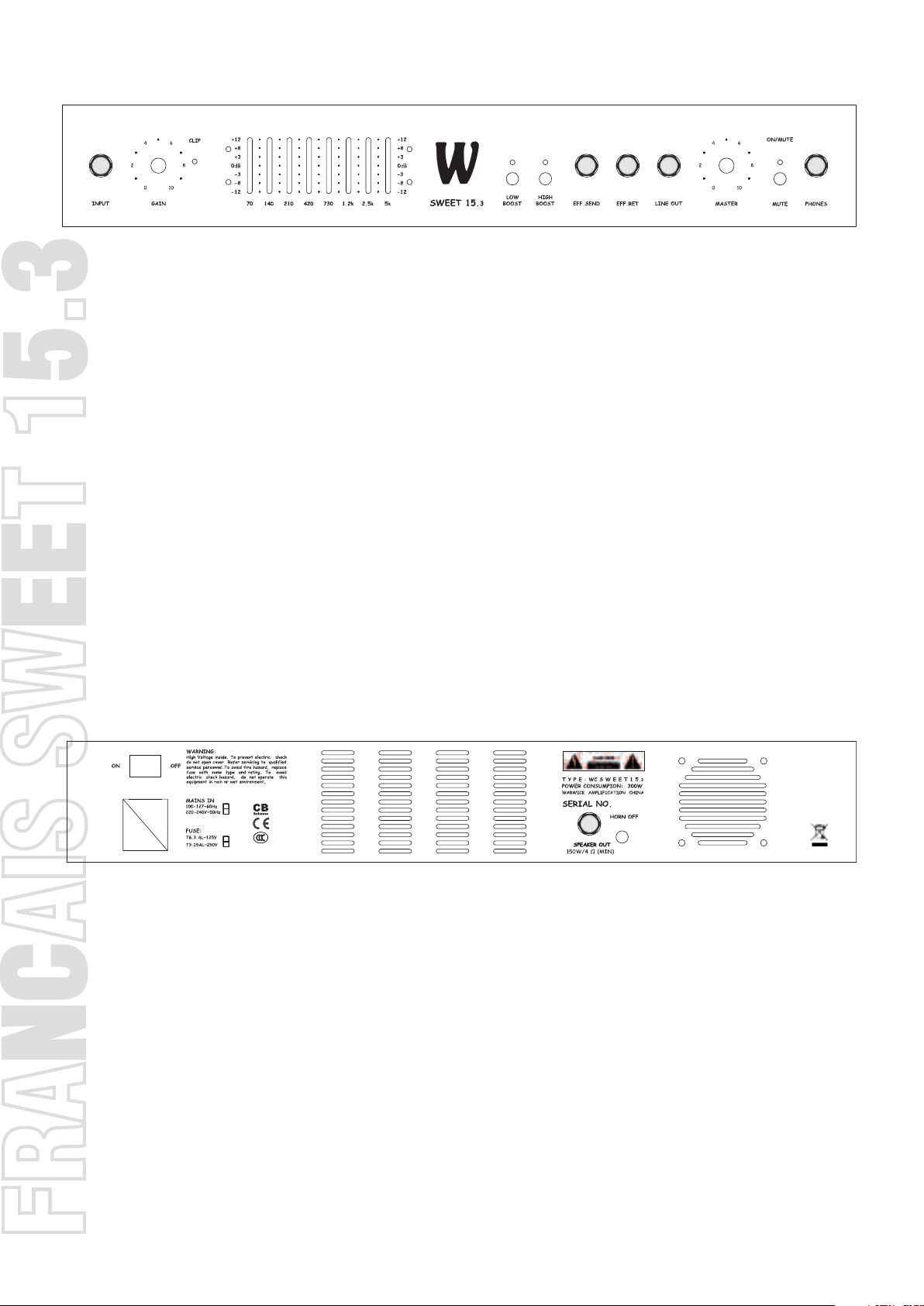

FRANCAIS SWEET 15.3

REGLAGES DU PANNEAU AVANT

GAIN potentiomètre + CLIP LED pour ajuster le niveau d'entrée.
INPUT prise d'entrée pour brancher une guitare basse.
COMPRESSOR interrupteur pour activer le compresseur et potentiomètre pour ajuster le taux de compression.
CONTOUR interrupteur pour activer le contour et potentiomètre de contour pour régler l'intensité. Bosste

les basses et les aigus, atténue les médiums.

BASS potentiomètre pour booster / atténuer les fréquences basses.
LOW MID potentiomètre pour booster / atténuer les bas-médiums.
HIGH MID potentiomètre pour booster / atténuer les hauts-médiums.
TREBLE potentiomètre pour booster / atténuer les bas médiums.
DEEP interrupteur + LED pour booster les fréquences basses.
BRIGHT interrupteur + LED pour booster les hautes fréquences.
MUTE interrupteur + ON / MUTE LED qui coupe le signal à toutes les sorties (sauf la prise PHONES).

Pour éviter les bruits d'interrupteur, n'utilisez l'interrupteur MUTE que lorsqu'aucun signal n'est joué.

PHONES prise pour connecter un casque audio (min 200 Ohm).
MASTER potentiomètre déterminant le volume principal.

2

PANNEAU ARRIERE

GROUNDLIFT interrupteur déconnectant la ligne de terre protectrice du signal. Une boucle de ronflement para

site peut se créer si plusieurs appareils sont reliés à la même prise de terre et sont connectés entre
eux par des câbles. Utilisez GROUNDLIFT pour éliminer ces ronflements.

TUNER OUT prise de sortie pour connecter un accordeur, actif quand MUTE est activé.
LINE OUT prise de sortie permettant de connecter des amplis de puissance supplémentaire ou des baffles actifs.
EFF. LOOP pour l'insertion d'appareils d'effets. Connectez EFF. SEND à l'entrée et EFF. RETURN à la sortie des effets.
DI PRE / POST interrupteur pour diriger le signal vers
DI OUT prise PRE (enclenché, signal direct de la basse) ou POST (désenclenché, signal traité par

l'égaliseur et la boucle d'effet). Sortie Symmetric XLR pour connecter une table de mixage par exemple.

SPEAKER OUT pour connecter l'ampli à un haut-parleur.
POWER interrupteur de mise en marche et d'arrêt de l'ampli.
MAINS IN AC borne avec compartiment pour fusible intégré pour connecter l'ampli au courant.
HORN OFF désactive la corne d'aigus. Le pied arrière permet d'incliner l'ampli à 45 degrés.

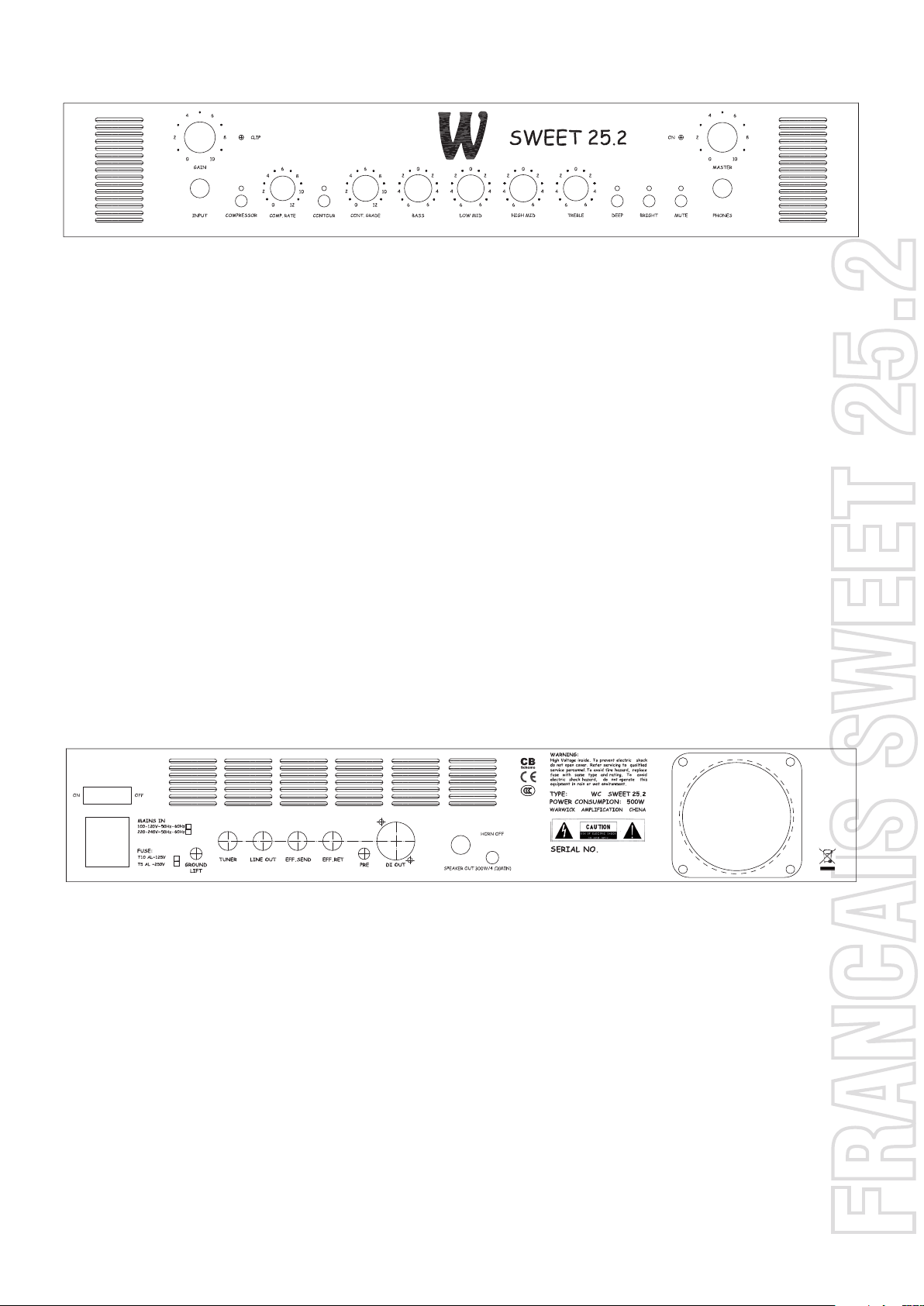

S SWEET 25.
CAI

N

FRA

51

TECHNICAL DATA

SWEET 15.3 SWEET 25.2

INPUT 25 mV 25 mV

PREAMP transistor transistor

POWER AMP fan cooled fan cooled

SPEAKER 15” 15”

EQUALIZER 8 band EQ

COMPRESSOR - adjustable

HEADPHONE min 200 Ohm min 200 Ohm

EFFECT LOOP mono serial

REAR CONTROL horn switch horn switch

NOMINAL POWER 300 Watt 500 Watt

THD < 0.1% < 0.1%

WEIGHT
(NET / GROSS, kg)

DIMENSIONS COMBO
(cm)

DIMENSIONS CART.
BOX (cm)

HI / LO BOOST

send 0 dBu, 600 Ohm
return 0 dBu, 10 kOhm

28 / 32 32 / 36

53 x 33 x 63 54 x 34 x 70

66 x 47 x 78 68 x 48 x 86

BASS, HI / LO MID,
TREB, VARIABLE CON­TOUR, DEEP , BRIGHT

mono serial
send 0 dBu, 600 Ohm
return 0 dBu, 10 kOhm

9

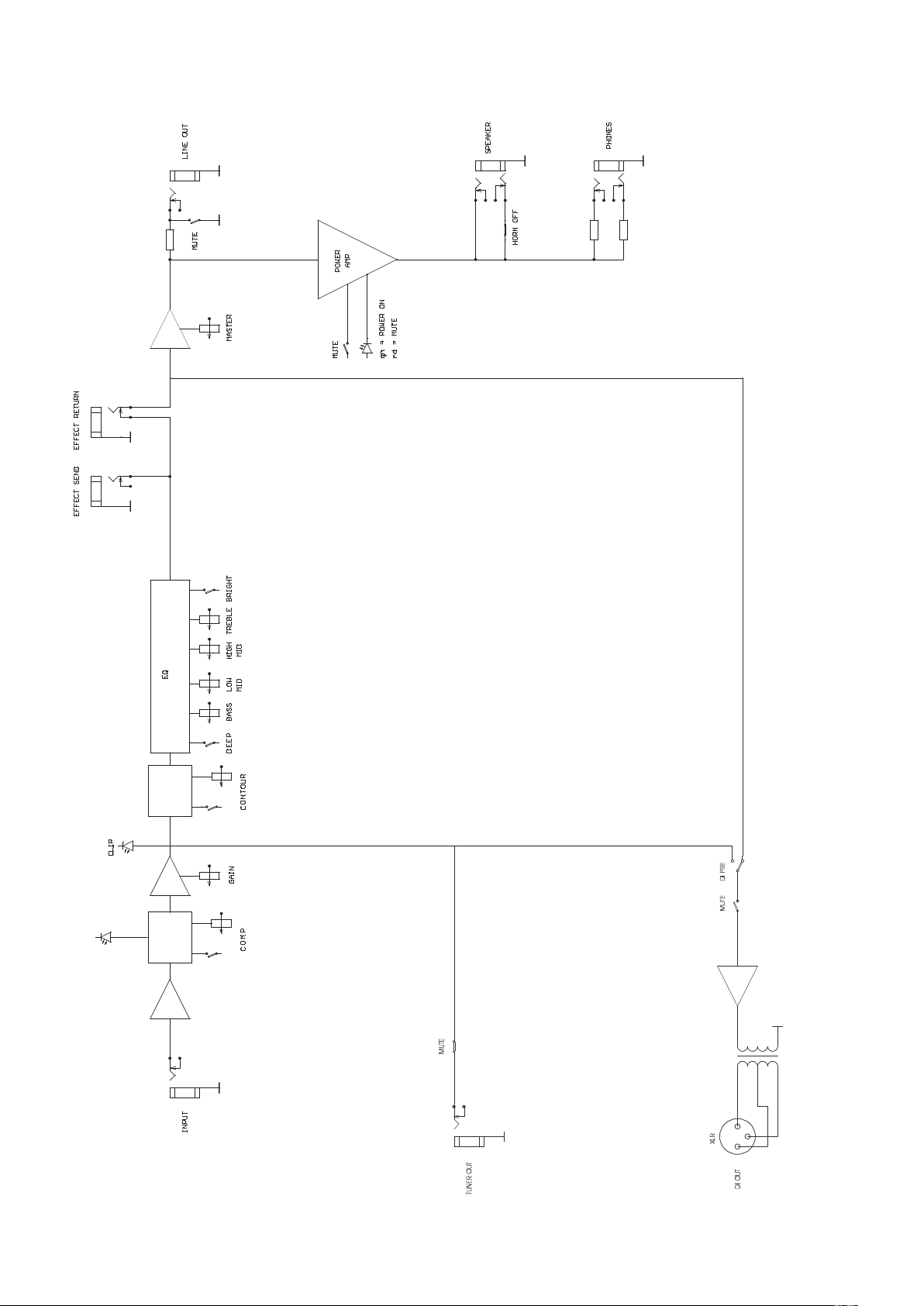

CIRCUIT DIAGRAM

106

SSWWEEEETT 1155..33

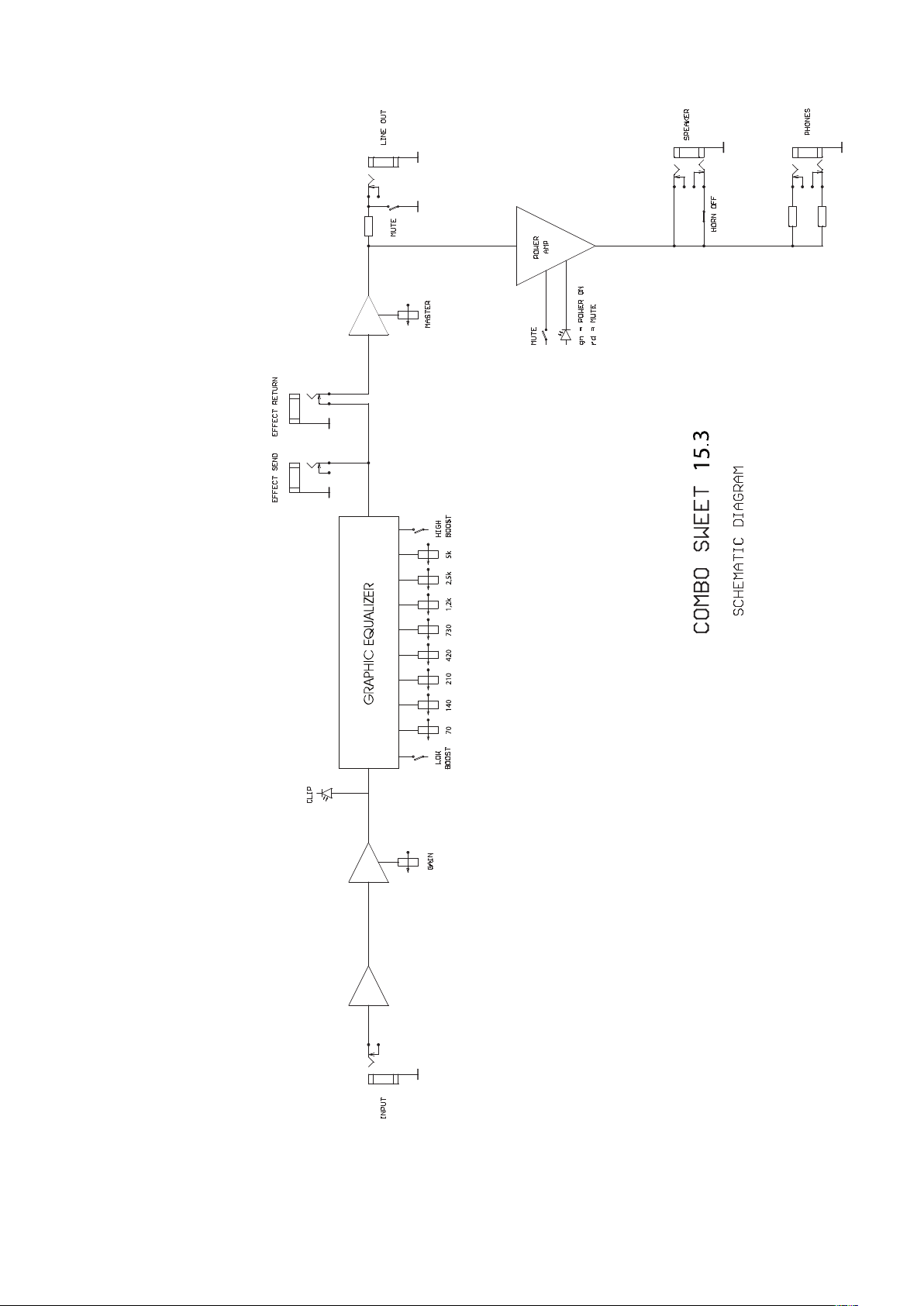

CIRCUIT DIAGRAM

107

SSWWEEEETT 2255..22
